1 Na początek: do firmowych ustawień dodajemy sterowanie wyłącznikiem ściennym. Mamy dwa rodzaje wyłączników ściennych: 1. Stabilny który zazwyczaj wszyscy używają do włączania oświetlenia. Nazywa się stabilny bo posiada dwie pozycje: włączony i wyłączony. 2. Chwilowy (niestabilny) który spotykamy na klatkach schodowych lub jako uruchamiający dzwonek do drzwi. Posiada jedną pozycję stałą (wyłączony) którą naciskając zmieniamy na włączony. Po puszczeniu wraca do pozycji wyłączony. Oba rodzaje wyłączników łatwo podłączyć do Sterboxa. Nadmienię tu tylko że włącznik chwilowy jest korzystniejszy: można wiele takich włączników połączyć równolegle. Fabryczne ustawienia Sterboxa zawierają 32 układy które pokazano poniżej: Każdy układ zabiera po 1/8 z trzech makrocel. 1. Analizę zaczniemy od lewej części schematu, klawisza ekranowego: Po obu stronach ciała makroceli znajdują się dodatkowe elementy. Najprostszym jest bufor który nie zmienia w jakikolwiek sposób sygnału. Widać go po lewej stronie makroceli. Po prawej jest bardziej skomplikowany element. Przerzutnik monostabilny który po każdej zmianie sygnału (z 0 na 1 i z 1 na 0) wysyła impuls o ustawionym czasie trwania. Klawisz ekranowy jest elementem który podaje stabilny sygnał (jak wyłącznik ścienny stabilny) i aby po każdym użyciu generowało krótki impuls dano na wyjście przerzutnik monostabilny reagujący na każde uzycie klawisza.

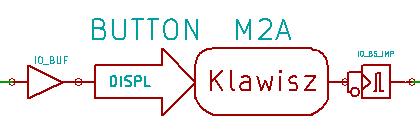

2 Bufor Przerzutnik monostabilny reagujący na zbocza narastające i opadające. Powyżej pokazano sposób działania obu elementów. W przypadku bufora pokazano działanie przy pomocy tabelki, a przerzutnika wykresem czasowym. Działanie elementów wejściowych opisano w pomocy. Jak oba elementy zostały ustawione? Aby przejść do ustawień tych elementów wystarczy na nich kliknąć. Opisane jest to w pomocy do Sterboxa w dwóch miejscach: rysunek i film. Wyjaśnieniu wymaga jeszcze ustawienie czasu trwania impulsu w przerzutniku monostabilnym. Po kliknięciu w ten element poniżej makroceli wyświetlą się ustawienia: Synchroniczne ustawia reakcję na zbocze sygnału po prawej stronie pokazano reakcję elementu na zbocze narastające. Na górze widać narastający sygnał wejściowy, na dole po pobudzeniu sygnał wyjściowy ustawiany jest na 1 logiczną. Ten rodzaj przerzutnika monostabilnego nie jest retrygerowalny, oznacza to że pojawienie się następnego wyzwolenia w czasie trwania impulsy wyjściowego nic nie spowoduje. Oba zbocza informują że przerzutnik będzie reagował na zbocze narastające i opadające. Impuls ustawia rodzaj przerzutnika. Ten rodzaj przerzutnika monostabilnego nie jest retrygerowalny, oznacza to że pojawienie się następnego wyzwolenia w czasie trwania impulsy wyjściowego nic nie spowoduje. Czas t1 przerzutnik generuje jako pierwszy, w

3 tym czasie jest generowane 0 logiczne. W przypadku który omawiamy czas t1=0 i ta część nie jest generowana. Czas t2 przerzutnik generuje jako drugi po upłynięciu czasu t1, w czasie t2 jest generowana 1 logiczna. Zapis 0,1 oznacza wygenerowanie impulsu o czasie trwania 100ms (100 milisekund = 0,1 sekundy). Brak zaznaczenia Negacji powoduje przejście sygnału wprost, bez jakichkolwiek zmian 2. Następnym elementem schematu jest przerzutnik typu T: Pierwsze: wejścia i wyjścia makroceli maja ustawione bufory, jak wiemy z poprzednich wywodów nie zmieniają sygnału. Przerzutnik flip-flop typu T w reakcji na narastające zbocze sygnału zmienia stan na przeciwny. Opis jego działania jest dobrze pokazany w helpie, choćby ze względu na animowane obrazy. Oczywiście nie bierzmy pod uwagę wejść R i S które są na obrazach a których nie wykorzystujemy w tym przykładzie. Ten element zapamiętuje naszą decyzję i pozwala w łatwy sposób na budowę wielowejściowości, co pokaże w końcowej części tej instrukcji. Porty wyjścia i wejścia: Przede wszystkim skupmy się dość trudnym problemie: Na lewym rysunku widzimy że sygnał poprzez bufor przekazany jest na zacisk wyjściowy! A na rysunku prawym nad kolumną z buforem opis głosi Wejścia. Objaśnię to w sposób następujący: wyobraźmy sobie sklep w którym są osobne drzwi wejściowe i wyjściowe. Kierujemy się do wyjścia ze sklepu, zasadniczo co robimy? Wchodzimy do wyjścia ze sklepu. W Sterboxie gdy edytujemy ustawienia makroceli Porty cyfrowe też oglądamy sygnały ze środka Sterboxa. I od strony tego środka fizyczny port wyjściowy ma wejście! Po przejściu przez ten trudny temat, można tylko stwierdzić że gdy sygnał p1 ma stan 1 logicznej to na wyjściu Portu cyfrowego 1 przekaźnik jest załączony: zwiera styki C i NO.

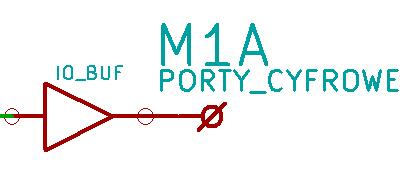

4 3. Jak oprócz wejścia z klawisza ekranowego dodać inne? Po długim wstępie przejdziemy do istoty tej instrukcji: A) W portach cyfrowych zmieniamy jedno z wyjść fizycznych na wejście. B) Sprawdzamy czy w obwodach cyfrowych obwód p1 ma ustawioną logikę obwodu OR. Port 5 zamieniamy na fizyczne wejście: W należy zmienić Wyjście na Wejście: Stan pierwotny Zmiana Tłumik został włączony po to aby zakłócenia które mogą powstać na długim przewodzie od włącznika ściennego nie powodowały niepożądanych zmian. Wpisujemy nazwę obwodu na wyjściu fizycznego wejścia. Obwód a1 już istniał, teraz wykorzystujemy cechę logiki na drucie : Logika OR oznacza że sygnały się sumują, inaczej mówiąc jakakolwiek 1 powoduje stan 1. I to wszystko, gdy mamy do podłączenia do portu 5 wyłącznik chwilowy, no możemy zrobić jedną poprawkę:

5 Zmiana polega na ustawieniu przerzutnika monostabilnego który wyeliminuje np. złośliwe przytrzymanie wyłącznika chwilowego. A co zrobić gdy mamy wyłącznik stabilny? Wystarczy zmienić element wyjściowy makroceli na przerzutnik który będzie reagował krótkim impulsem na włączenie i wyłączenie wyłącznika stabilnego: I w ten sposób doszliśmy do docelowego schematu ustawień Sterboxa: Schemat dla wyłącznika ściennego typu stabilnego.
