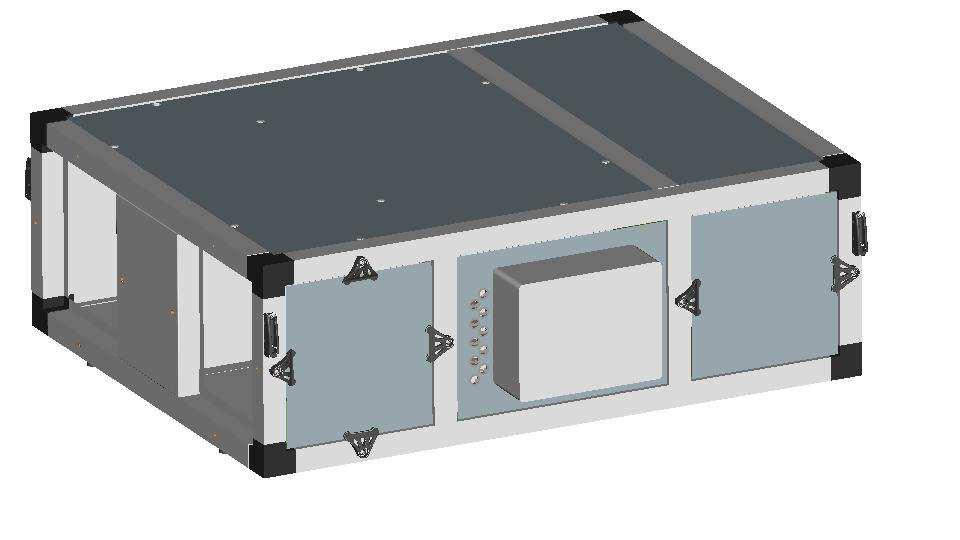

1 GDYNIA KOMPAKTOWA CENTRALA MCKT-HX /11 KOMPAKTOWA CENTRALA WENTYLACYJNA Z NAGRZEWNICĄ WODNĄ MCKT-HX SERWIS Tel.: (+48 58) /51 Faks: (+48 58) Kom: (+48) serwis@klimor.pl GDYNIA listopad 2014r

2 GDYNIA KOMPAKTOWA CENTRALA MCKT-HX /11 Spis Treści 1. INFORMACJE OGÓLNE DANE TECHNICZNE I ZASTOSOWANIE KONSTRUKCJA CENTRALI ZASADA DZIAŁANIA PRACA WYMIENNIKA KRZYŻOWEGO PARAMETRY NAGRZEWNICY WODNEJ AUTOMATYKA SCHEMAT AUTOMATYKI STEROWANIE WYPOSAŻENIEM STANDARDOWYM ZAŁĄCZANIE HX REGULACJA PARAMETRÓW POWIETRZA PRESOSTATY FILTRÓW ODSZRANIANIE WYMIENNIKA KRZYŻOWEGO STEROWANIE PRACĄ WENTYLATORÓW OCHRONA NAGRZEWNICY WODNEJ PRZED ZAMARZANIEM STEROWANIE WYPOSAŻENIEM OPCJONALNYM PRZEPUSTNICE CHŁODNICA WODNA CHŁODNICA DX ODBIÓR TECHNICZNY ZAKRES DOSTAWY TRANSPORT I MAGAZYNOWANIE MONTAŻ CENTRALI PODWIESZENIE CENTRALI ODPROWADZENIE KONDENSATU PODŁĄCZENIE INSTALACJI ELEKTRYCZNEJ PIERWSZE URUCHOMIENIE EKSPLOATACJA I KONSERWACJA NIEPRAWIDŁOWA PRACA CENTRALI ZALECENIA BHP SERWIS - INFORMACJA PROTOKÓŁ URUCHOMIENIA... 11

3 GDYNIA KOMPAKTOWA CENTRALA MCKT-HX /11 1. INFORMACJE OGÓLNE Celem DTR jest zapoznanie instalatorów i użytkowników z budową oraz prawidłową obsługą i konserwacją central MCKT-HX. Przed zainstalowaniem urządzenia, jak również przed przystąpieniem do jego użytkowania, należy dokładnie zapoznać się z niniejszą DTR i ściśle stosować się do zawartych w niej zaleceń. Nieprzestrzeganie wytycznych i zaleceń zawartych w Dokumentacji Techniczno-Ruchowej zwalnia Producenta od zobowiązań gwarancyjnych. KLIMOR zastrzega sobie prawo do wprowadzania bez uprzedzenia, zmian konstrukcyjnych i materiałowych wynikających z modernizacji i doskonalenia wyrobu. 2. DANE TECHNICZNE I ZASTOSOWANIE Kompaktowa centrala MCKT-HX jest urządzeniem nawiewno-wywiewnym, przeznaczonym do wentylacji z odzyskiem ciepła pomieszczeń typu: sklepy, restauracje, biura, hale produkcyjne, budynki mieszkalne, domki jednorodzinne i inne. Centrala pracuje na powietrzu zewnętrznym. Źródłem energii jest ciepła woda technologiczna. Zainstalowany wymiennik krzyżowy pozwala w zimie na odzysk energii i podgrzewanie powietrza nawiewanego na nagrzewnicy wodnej. Pozycja pracy centrali podwieszana. Urządzenie nie jest przewidziane do pracy w środowisku o temperaturze powietrza powyżej 45 C i wilgotności względnej ponad 60% oraz w środowisku zagrożonym niebezpieczeństwem wybuchu łatwopalnych gazów i par, które zawierają rozpuszczalniki organiczne lub inne agresywne substancje. 1 L Rozdzielnica RZS 4 H 1 4 W+250 W 3 MCKT-HX 2 A 3 2 B Uchwyt zawiesia Rys. Nr 1 Kompaktowa centrala MCKT-HX (główny rysunek widok z góry) 1- Wlot powietrza zewnętrznego 2- Wylot powietrza nawiewanego 3- Wlot powietrza wywiewanego 4- Wyrzut powietrza usuwanego

4 GDYNIA KOMPAKTOWA CENTRALA MCKT-HX /11 Tabela Nr 1 Parametry techniczne cz.1 MCKT HX 1 MCKT HX 2 MCKT HX 3 Długość L mm Szerokość W* mm Wysokość H mm Otwór wentylacyjny A B mm Wymiar przyłącza A B mm Masa kg Filtry powietrza Typ FS x350 G4 FS x450 G4 FS x500 G4 *Dla urządzenia wyposażonego w automatykę wymiar W powiększony jest o 250mm. Tabela Nr 2 Parametry techniczne cz.2 MCKT HX 1 MCKT HX 2 MCKT HX 3 Zakres wydatku powietrza m 3 /h Woda (wlot/wylot)* C 80/60 80/60 80/60 Moc nagrzewnicy* kw 10,3 12,7 23,8 29,4 35,1 42,9 Ilość wody* m 3 /h 0,5 0,62 1,0 1,3 1,6 1,9 Opór przepływu wody* kpa 4,6 6,6 6,4 9,3 10,2 14,8 Średnica przyłączy nagrzewnicy - R 1 / 2 R 1 / 2 R 1 / 2 Moc wentylatorów kw 2 0,5 2 0,5 2 1,1 Napięcie wentylatorów Ph/V/Hz 1 230V/ V/ /50 Prąd wentylatorów A 0,95 1,58 2,23 3,2 4,3 4,9 Poziom mocy akustycznej do kanału ssanie/tłoczenie db(a) 55/60 63/68 62/67 71/76 69/75 76/81 Poziom ciśnienia akustycznego w odległości 1m od obudowy dla A=15m 2 db(a) * Przykładowe parametry nagrzewnicy. Pełna tabela parametrów w rozdz. 4.2 Tabela Nr 3 Dedykowane wyposażenie opcyjne MCKT HX 1 MCKT HX 2 MCKT HX 3 Przepustnica wielopłaszczyznowa A.DPR A.DPR A.DPR 560x500 Króciec elastyczny FC FC FC 560x500 Wykres Nr 1 Ciśnienie dyspozycyjne MCKT-HX

5 GDYNIA KOMPAKTOWA CENTRALA MCKT-HX /11 3. KONSTRUKCJA CENTRALI - Obudowa centrali MCKT-HX jest wykonana ze szkieletu z profili z aluminium anodowanego i narożników z tworzywa oraz paneli izolacyjnych wykonanych z blachy ocynkowanej i niepalnej wełny mineralnej, która zapewnia dobrą izolację akustyczną i termiczną. Panele obudowy mają grubość 50mm. - Pokrywy inspekcyjne posiadają uchwyty i są mocowane do szkieletu na dociski jedno i dwustronne. Centrala ma na szkielecie zamontowane uchwyty, przygotowane do podwieszenia urządzenia na prętach do stropu. Inspekcja i serwis - po zdjęciu pokryw od spodu urządzenia. Rys. Nr 2 Boczne osłony maskujące otwory wentylacyjne - Boczne osłony maskujące centrali mogą być dowolnie przestawiane tworząc 16 kombinacji usytuowania otworów wentylacyjnych. Rys. Nr 3 Boczne osłony maskujące otwory wentylacyjne - Wyposażenie wewnętrzne centrali MCKT-HX stanowią dwa filtry kasetowe klasy G4, płytowy wymiennik krzyżowy, dwa wentylatory promieniowo-osiowe z bezpośrednim napędem oraz nagrzewnica wodna CuAl. Nagrzewnica wodna przewidziana jest do podgrzewania powietrza nawiewanego w zimie. - W dolnej części płyty inspekcyjnej znajduje się króciec (końcówka do przyłączenia węża) służąca do odprowadzania wody kondensacyjnej z tacy wymiennika krzyżowego. - Centrala MCKT-HX jest wyposażona w kompletny system automatyki zasilająco-sterującej. Skrzynka RZS jest mocowana na bocznej ścianie centrali. Do bezpośredniej obsługi pracy centrali służy panel sterujący. Informacje dotyczące sterowania w załączniku. - Opcjonalnie na wyposażeniu centrali znajdują się przepustnice regulacyjne i połączenia elastyczne, wymiarowo dopasowane do otworów wlotowych i wylotowych. 4. ZASADA DZIAŁANIA Centrala MCKT-HX może pracować wykorzystując tylko wymiennik krzyżowy oraz wymiennik krzyżowy i nagrzewnicę powietrza. 4.1 PRACA WYMIENNIKA KRZYŻOWEGO Dla obliczenia ilości ciepła wymaganego do dogrania powietrza służą zapisy zawarte poniżej. Tabela Nr 4 przykładowe punkty pracy przy maks.wydatku powietrza dla wymiennika krzyżowego i wyłączonej nagrzewnicy. t1 [ o C] t2 [ o C] φ2 [%] η [%] Q [kw] Tlz [ o C] t12 [ o C] Oznaczenia t1 - temperatura powietrza zewnętrznego t2 - temperatura powietrza w pomieszczeniu φ2 - wilgotność powietrza w pomieszczenia η - sprawność wymiany t12 temp. powietrza po wymianie Q - odzyskana moc cieplna Tlz - temp. limitu zamrażania t12 - temperatura powietrza po wymianie Wartość temperatury za wymiennikiem krzyżowym, określa się z wykresu na Rys. Nr 4.

6 GDYNIA KOMPAKTOWA CENTRALA MCKT-HX /11 powietrze zewnętrzne powietrze po wymianie powietrze wewnętrzne Przykład: temp.powietrza zewnętrznego t1 = -8 C temp.powietrza wewnętrznego t2 =+22 C przy zakładanej sprawności h=60%, temperatura powietrza po wymianie wynosi: t12 = h /100 t12 = +10 C x t2 - t1 +t1 20 C 10 C 0 C 30 C 20 C 10 C 30 C 20 C Stosując centralę MCKT-HX,powietrze po wymianie należy podgrzać jedynie o 12 C, a nie stosując odzysku aż o 30 C. -10 C -20 C 0 C 10 C Dla sprawności wymiany h = 60%. Rys. Nr 4 Wyznaczanie temperatury na wymienniku krzyżowym Charakterystyka płytowych wymienników ciepła zastosowanych w centrali MCKT-HX - wymienniki charakteryzują się wysoką wydajnością odzysku ciepła przy niskich kosztach inwestycyjnych, - wymienniki nie posiadają ruchomych części, dzięki czemu nie zużywają się i zawsze są gotowe do pracy, - przepływające strumienie powietrza nie mieszają się i nie przenoszą zanieczyszczeń, - wymienniki nie wymagają zasilania energetycznego, - wymienniki charakteryzują się niskim ciężarem, kompaktową budową i łatwym montażem, - wymienniki produkowane są wg najwyższych standardów światowych. Problemy z zamarzaniem kondensatu w wymienniku i sposoby przeciwdziałania Jeśli strumień ciepłego powietrza jest mocno schładzany, możliwa jest nie tylko kondensacja, ale także zamarzanie. W praktyce zjawisko nie zachodzi łatwo i dla jego wystąpienia musi zaistnieć jednocześnie kilka przyczyn: - bardzo niska temperatura powietrza zewnętrznego - większe natężenie przepływu strumienia powietrza chłodnego niż ciepłego - wysoka sprawność wymiennika - stosunkowo mała kondensacja - odprowadzanie kondensatu nie zachodzi łatwo - duża wilgotność powietrza usuwanego Jeżeli kilka z powyższych zjawisk zaistnieje jednocześnie, wymiennik może zacząć pokrywać się szronem, począwszy od zimnego narożnika. Standardowym rozwiązaniem przeciwdziałającym zjawisku zamarzania wymiennika zastosowanym w centrali MCKT-HX, jest czasowe ograniczenie wydatku wentylatora nawiewu. 4.2 PARAMETRY NAGRZEWNICY WODNEJ Tabela Nr 5 Parametry pracy nagrzewnicy wodnej. MCKT-HX m 3 /h; V=0,65 dm3 tw 1/tw 2 tp1 tp2 Q dp G kv tw 1/tw 2 tp1 tp2 Q dp G kv C C C kw kpa m 3 /h m 3 /h C C C kw kpa m 3 /h m 3 /h 60/ ,6 5,4 4 0,25 1,2 60/ ,7 8,81 9,6 0,4 1,3 70/ ,9 6,8 5,9 0,29 1,2 70/ ,6 11,2 15 0,5 1,3 80/ ,2 8,1 7,9 0,36 1,3 80/ ,7 13,3 20 0,58 1,3 90/ ,4 9,3 10 0,4 1,3 90/ ,8 15, ,68 1,3 MCKT-HX m 3 /h; V=1,3 dm3 tw 1/tw 2 tp1 tp2 Q dp G kv tw 1/tw 2 tp1 tp2 Q dp G kv C C C kw kpa m 3 /h m 3 /h C C C kw kpa m 3 /h m 3 /h 60/ ,5 12,1 2,9 0,54 3,1 60/ ,1 18 6,1 0,8 3,2 70/ ,2 15,7 4,7 0,68 3,1 70/ ,5 23,4 9,8 1 3,2 80/ ,5 18,7 6,4 0,83 3,2 80/ ,8 27,9 13 1,2 3,3 90/ ,7 21,7 8,3 0,97 3,3 90/ ,1 32,4 18 1,4 3,3 MCKT-HX m 3 /h; V=1,9 dm3 MCKT-HX m 3 /h; V=0,65 dm3 MCKT-HX m 3 /h; V=1,3dm3 MCKT-HX m 3 /h; V=1,9 dm3 tw 1/tw 2 tp1 tp2 Q dp G kv tw 1/tw 2 tp1 tp2 Q dp G kv C C C kw kpa m 3 /h m 3 /h C C C kw kpa m 3 /h m 3 /h 60/ ,1 21,6 13 0,94 2,6 60/ ,3 28,9 15 1,2 3,1 70/ , ,2 2,7 70/ ,1 36,3 23 1,6 3,3 80/ ,4 31,9 18 1,4 3,3 80/ ,1 42,9 30 1,8 3,3 90/ ,1 36,7 23 1,6 3,3 90/ ,2 49,5 39 2,2 3,5

7 GDYNIA KOMPAKTOWA CENTRALA MCKT-HX /11 5. AUTOMATYKA Dokładny opis systemu automatyki centrali MCKT-HX stanowi odrębne opracowanie i stanowi załącznik do DTR. 5.1 SCHEMAT AUTOMATYKI Rys. Nr 5 Schemat układu automatyki do MCKT-HX 5.2 STEROWANIE WYPOSAŻENIEM STANDARDOWYM Załączanie HX Załączanie HX z poziomu panelu sterowniczego. W niskich temperaturach zdefiniowanych nastawą granicznej temperatury zewnętrznej na T1 gorący start nagrzewnicy. Po nastawionym czasie sygnał na otwarcie przepustnic i start wentylatorów Regulacja parametrów powietrza Regulacja temperatury w pomieszczeniu odbywa się na podstawie czujnika temperatury powietrza wyciąganego T4. Czujnik temperatury nawiewu T3 ogranicza minimalną/maksymalną temperaturę nawiewu. Sygnał 0 10V (7) z regulatora steruje zaworem nagrzewnicy wodnej. Sygnał (6) załącza pompę obiegową nagrzewnicy Presostaty filtrów Presostaty filtrów zbiorczym sygnałem informują o zabrudzeniu filtrów Odszranianie wymiennika krzyżowego W wypadku obniżenia temperatury poniżej nastawy na czujniku T2, wentylator nawiewny obniża swój wydatek na czas odszronienia wymiennika Sterowanie pracą wentylatorów Wydajności wentylatorów sterowane indywidualnie sygnałem 0 10V (3 i 10) poprzez regulatory obrotów dla MCKT-HX1 oraz poprzez falowniki Danfossa dla MCKT-HX2 i 3. Wspólne załączanie i wyłączanie obu wentylatorów (sygnał 9 i 4) Ochrona nagrzewnicy wodnej przed zamarzaniem Sygnał (8) z termostatu przeciwzamrożeniowego, powoduje maksymalne otwarcie zaworu nagrzewnicy, zamknięcie przepustnic powietrza nawiewanego i wyciąganego, zatrzymanie układu i sygnalizacje alarmu. Ponowne uruchomienie wymaga ręcznego skasowania alarmu. Wyposażenie opcjonalne: kanałowa chłodnica wodna lub DX, przepustnice z siłownikami. W przypadku zastosowania kanałowego wymiennika (chłodnicy wodnej lub DX) należy czujnik temperatury nawiewu T3 (12) wypiąć z urządzenia i zamontować za wymiennikiem kanałowym.

8 GDYNIA KOMPAKTOWA CENTRALA MCKT-HX / STEROWANIE WYPOSAŻENIEM OPCJONALNYM Przepustnice Siłowniki przepustnic on/off 24V-AC/DC, nawiew ze sprężyną. Otwierają/zamykają się ze startem/wyłączeniem centrali MCKT-HX z uwzględnieniem gorącego startu Chłodnica wodna Stosowana zamiennie z chłodnicą DX. Sygnał 0 10V (14) z regulatora steruje zaworem chłodnicy wodnej zasilanym 24V AC/DC Chłodnica DX Sygnał cyfrowy (15) z regulatora podawany jest na agregat chłodniczy, gdy wystąpi zapotrzebowanie na chłodzenie. 6. ODBIÓR TECHNICZNY Kompaktowa centrala MCKT-HX w stanie całkowicie zmontowanym podlegają odbiorowi Kontroli Jakości producenta, w wyniku którego gwarantowane jest spełnienie wymagań jakościowych i parametrów pracy określonych w karcie informacyjnej urządzenia. 7. ZAKRES DOSTAWY W zakres dostawy, wyposażenie standardowe: - Kompaktowa centrala MCKT-HX, kompletnie zmontowana z zabudowaną automatyką, - Panel zdalnego sterowania, czujki kanałowe oraz zawór nagrzewnicy z siłownikiem dostarczane w osobnym opakowaniu - Dokumentacja Techniczno-Ruchowa DTR, - Dokumentacja systemu automatyki. Wyposażenie dodatkowe (na życzenie zamawiającego): - przepustnice powietrza i połączenia elastyczne Pompa obiegowa nagrzewnicy, dodatkowa armatura oraz kabel sterujący ekranowany 4 0,5mm 2 nie wchodzą w zakres dostawy. 8. TRANSPORT I MAGAZYNOWANIE Centrala MCKT-HX na miejsce montażu jest dostarczana w stanie kompletnie zmontowanym. Ładowanie na środek transportu i rozładowanie do magazynu może odbywać się przy pomocy podnośnika lub ręcznie. Magazynowanie aparatów powinno odbywać się w pomieszczeniach krytych i zamkniętych. Centralę przechowywać, transportować i eksploatować w pozycji poziomej płytami inspekcyjnymi w dół. 9. MONTAŻ CENTRALI 9.1 PODWIESZENIE CENTRALI Kompaktową centralę MCKT-HX należy montować w pomieszczeniach wolnych od lotnych zanieczyszczeń chemicznych, wchodzących w reakcję z metalami kolorowymi. Do podwieszania centrali wykorzystuje się cztery boczne uchwyty, zamocowane na bokach obudowy. W dolną części uchwytu wprowadza się pręt gwintowany M8 i nakręca się nakrętkę z podkładką. Następnie pręt wprowadza się w rowek górnej części uchwytu i jednocześnie łączy się je w całość wciskając od spodu element dolny w element górny. Użycie prętów gwintowanych M8 pozwala na łatwe i szybkie podwieszenie oraz wypoziomowanie centrali. Pręty gwintowane M8 nie są dostarczane. Minimalna zachowana odległość górnej powierzchni centrali do przegrody powinna wynosić min. 20mm. Centralę należy wypoziomować. Urządzenie należy zamontować i podłączyć przewodami w taki sposób, aby zapewnić optymalny obieg powietrza. Instalacje powietrzne należy podłączać poprzez połączenia elastyczne.

9 GDYNIA KOMPAKTOWA CENTRALA MCKT-HX / ODPROWADZENIE KONDENSATU Odprowadzenie kondensatu z tacy, należy zrealizować wężem elastycznym z wykonaniem syfonu wg Rys Nr O króćca 13mm Rys. Nr 6 Syfon UWAGA! Orientacyjne ilości kondensatu w zależności od parametrów powietrza mogą wynosić: - do 3 l/h dla MCKT-HX1, - do 6 l/h dla MCKT-HX2, - do 10 l/h dla MCKT-HX3. Nieprawidłowe odprowadzenie kondensatu może doprowadzić do: - Zalania sekcji wentylatorowych MCKT-HX oraz uszkodzenia silników wentylatorów i elementów elektronicznych zamontowanych w tych sekcjach, - Zalania kanałów rozprowadzających powietrze, a w konsekwencji pomieszczeń i pomieszczenia, w którym zamontowana jest centrala. 10. PODŁĄCZENIE INSTALACJI ELEKTRYCZNEJ Centrala MCKT - HX 1 zasilany jest napięciem 1 230V; 50Hz. Centrala MCKT - HX 2 i 3 zasilane są 3 400V; 50Hz. Należy doprowadzić zasilanie do skrzynki automatyki na bocznej ścianie centrali MCKT-HX. Panel zdalnego sterowania połączyć ze skrzynką automatyki kablem ekranowanym 4x0,5mm 2 (maks. długość kabla 25m). Przy podłączaniu urządzeń i elementów elektrycznych należy bezwzględnie przestrzegać wymagań BHP zawartych w odpowiednich normach i przepisach dotyczących instalowania i obsługi urządzeń elektrycznych. 11. PIERWSZE URUCHOMIENIE Pierwszym uruchomieniem mogą zajmować się osoby do tego uprawnione, posiadające wiedzę teoretyczną oraz praktyczną w zakresie uruchamiania i regulacji instalacji wentylacyjnej. Po dokonaniu montażu urządzenia oraz wykonaniu wszystkich podłączeń elektrycznych, instalacyjnych i automatyki należy: - sprawdzić prawidłowość podłączeń elektrycznych - sprawdzić szczelność przyłączy instalacji powietrznej - sprawdzić prawidłowość podłączenia innych dodatkowych urządzeń współpracujących z MCKT-HX. W przypadku stwierdzenia prawidłowości wszystkich podłączeń można przystąpić do uruchomienia urządzenia. Uruchomienie urządzenia jest realizowane z panelu obsługowego. Opis w załączniku dotyczącym sterowania. - Włączyć urządzenie - Wyregulować i nastawić odpowiednią ilość powietrza na wentylatorach - Nastawić odpowiednie temperatury. Przy pierwszym uruchomieniu aparatu należy wypełnić protokół uruchomienia.

10 GDYNIA KOMPAKTOWA CENTRALA MCKT-HX / EKSPLOATACJA I KONSERWACJA Kompaktowa centrala MCKT-HX przeznaczona jest do pracy ciągłej. Celem utrzymania centrali w ciągłej sprawności, należy po okresach trzymiesięcznych przeprowadzić jego przegląd polegający na: - sprawdzeniu zabezpieczenia antykorozyjnego MCKT-HX, - sprawdzeniu czystości filtrów i wymiennika, - sprawdzeniu stanu okablowania, - sprawdzeniu stanu wentylatorów (praca powinna odbywać się bez nadmiernego hałasu i wibracji). - sprawdzenie szczelności instalacji nagrzewnicy. 13. NIEPRAWIDŁOWA PRACA CENTRALI Tabela Nr 8 Zakres czynności przy nieprawidłowej pracy centrali Objawy Przyczyna Działanie Wentylatory nie włączają się Brak napięcia w instalacji. Zabezpieczenie rozłączone Wentylatory powodują drgania aparatu Zaniżenie wydatku powietrza Ustanie przepływu powietrza Za niska temperatura powietrza za nagrzewnicą Zabrudzone wirniki wentylatorów Nadmierne zabrudzenie filtra wstępnego lub wymiennika krzyżowego Zła nastawa prędkości obrotowej Uszkodzenie silnika Zamknięcie się przepustnicy powietrza Brak zasilania silnika elektrycznego Za mała ilość wody podawanej do nagrzewnicy Zapowietrzenie się nagrzewnicy Zła nastawa temperatury na sterowniku Sprawdzić instalację elektryczną. Sprawdzić bezpieczniki. Oczyścić wirniki wentylatorów. Przemycie lub wymiana filtra na nowy. Wyczyszczenie wymiennika. Nastawić właściwą prędkość. Usunięcie uszkodzenia lub wymiana na nowy Naprawa powstałego uszkodzenia Naprawa uszkodzenia na tablicy rozdzielczej lub na przewodzie zasilającym Sprawdzić ciśnienie wody na instalacji. Sprawdzić pracę pompy obiegowej. Odpowietrzyć nagrzewnicę Zmienić nastawę na właściwą 14. ZALECENIA BHP Kompaktowa centrala MCKT-HX nie stanowi zagrożenia dla osób obsługujących przy zachowaniu podstawowych zasad bezpieczeństwa pracy. Do wymagań szczególnych, które trzeba bezwzględnie przestrzegać należy: - Instalacja i pierwsze uruchomienie centrali odbywa się w warunkach ustalonym w obowiązujących przepisach, w szczególności z zakresu eksploatacji urządzeń elektrycznych. - Podłączenie urządzenia do instalacji ochronnej, jest warunkiem załączenia napięcia sieci. - Uprzednie wyłączenie zasilania elektrycznego, jest koniecznym warunkiem przystąpienia do prac remontowych i konserwacyjnych. - Niedopuszczalna jest praca urządzenia bez którejkolwiek płyty inspekcyjnej. - Obsługa, naprawa i konserwacja centrali, może być dokonywana tylko przez osobę posiadającą odpowiednie kwalifikacje, potwierdzone zaświadczeniem kwalifikacyjnym ustalonym przez odnośne ministerstwo w rozporządzeniu w sprawie kwalifikacji osób zatrudnionych przy obsłudze urządzeń energetycznych. - Sprzęt ochronny, zapewniający bezpieczną obsługę, powinien być na wyposażeniu stanowiska obsługi. 15. SERWIS - INFORMACJA Informacje na temat eksploatacji urządzenia można uzyskać w Dziale Serwisu: Faks: (+48 58) Tel.: (+48 58) /51 Kom serwis@klimor.pl

11 GDYNIA KOMPAKTOWA CENTRALA MCKT-HX / PROTOKÓŁ URUCHOMIENIA Data Miejscowość Imię i Nazwisko uruchamiającego Nr fabryczny urządzenia Firma uruchamiająca (pieczęć) Czynności instalacyjne (opis) Uwagi Potwierdzenie wykonanych czynności przez użytkownika Podpis Data
