2 SPIS TREŚCI WSKAZÓWKI DLA UŻYTKOWNIKA WSKAZÓWKI DLA INSTALATORA Wskazówki dotyczące bezpieczeństwa 3 Wskazówki dla instalatora 14 Dane techniczne 4 Instalacja 14 Opis urządzenia 5 Wymiana żarówki piekarnika 16 Obsługa urządzenia 6 Przestawienie na inny rodzaj gazu 17 Wskazówki i porady 11 Czyszczenie i konserwacja 12 Co zrobić, gdy Gwarancja 13 Serwis i części zamienne 13 Poniższe symbole pojawiają się w instrukcji obsługi i mają następujące znaczenie: Wskazówki dotyczące bezpieczeństwa Obsługa urządzenia Wskazówki i porady Informacje dotyczące ochrony środowiska naturalnego 2

3 WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA Przed przystąpieniem do eksploatacji urządzenia należy dokładnie zapoznać się z instrukcją, w której podano wskazówki i zalecenia dotyczące prawidłowego użytkowania i obsługi sprzętu. Instrukcję obsługi należy przechowywać przez cały czas użytkowania urządzenia. W przypadku sprzedaży urządzenia należy pamiętać również o przekazaniu instrukcji obsługi nowemu użytkownikowi. Przestrzeganie wskazówek zawartych w instrukcji zapewni długotrwałe i niezawodne działanie urządzenia. Instalacja Podłączenie kuchenki do instalacji gazowej może wykonać wyłącznie instalator urządzeń gazowych z odpowiednimi uprawnieniami. Kuchenka jest ciężka. Zachować ostrożność podczas przenoszenia i przesuwania urządzenia. Przed rozpoczęciem korzystania z kuchni należy usunąć wszystkie elementy opakowania. Przed instalacją należy sprawdzić rodzaj i ciśnienie gazu w miejscu instalacji urządzenia oraz rodzaj gazu, do którego kuchnia jest przystosowana. Warunki dotyczące zmiany rodzaju używanego gazu znajdują się w instrukcji obsługi (patrz także tabliczka znamionowa urządzenia). Pomieszczenie, w którym ma być zainstalowana kuchnia powinno posiadać sprawną wentylację nawiewno wywiewną. Niesprawna wentylacja może prowadzić do zakłócenia procesu spalania gazu i powstawiania zwiększonej zawartości tlenku węgla w pomieszczeniu kuchennym. Kuchenkę należy podłączyć do zasilania elektrycznego: 230V, 50Hz. Sprawdzić zgodność parametrów instalacji elektrycznej z danymi umieszczonymi na tabliczce znamionowej. Nie należy naprawiać / zmieniać parametrów urządzenia samodzielnie. Bezpieczeństwo dzieci Urządzenie przeznaczone jest do obsługi wyłącznie przez osoby dorosłe. Nie zezwalać dzieciom na zabawę w pobliżu urządzenia. Kuchnia nagrzewa się podczas pracy i pozostaje gorąca przez jakiś czas. Nie zezwalać dzieciom na przebywanie w pobliżu kuchni, do czasu jej ostygnięcia. Dzieci mogą także zranić się / poparzyć przy zdejmowaniu garnków i naczyń z kuchni. Podczas pracy Urządzenie jest przeznaczone do przyrządzania potraw w warunkach gospodarstwa domowego. Stosowanie jej do innych celów jest niedozwolone! Podczas pracy kuchni powstaje ciepło i wilgoć. Należy zapewnić prawidłową wentylację w pomieszczeniu, w którym będzie ustawiona kuchnia. W przypadku zalania kuchni, nie należy jej używać. Nie obsługiwać kuchni mokrymi rękoma. W przypadku długiej pracy kuchni należy zapewnić dodatkową wentylację poprzez otwarcie okna lub zwiększenie mocy wentylacji mechanicznej (jeżeli zainstalowano). W przypadku podłączenia innych urządzeń elektrycznych w pobliżu kuchni należy zwrócić uwagę, aby ich przewody zasilające nie dotykały gorących elementów kuchni (lub nie zostały przytrzaśnięte drzwiami kuchni). Podczas gotowania potraw na oleju lub innym tłuszczu nie wolno pozostawiać urządzenia bez nadzoru, ponieważ przegrzany olej może się zapalić. Na ruszcie nie wolno ustawiać zdeformowanych lub niestabilnych naczyń do gotowania, gdyż mogą się one przewrócić i zawartość naczynia wyleje się na palniki. Do wkładania i wyjmowania potraw z piekarnika należy zawsze używać kuchennych rękawic ochronnych. Kuchnia nagrzewa się podczas pracy. Nie dotykać nagrzanych elementów wewnątrz piekarnika, gdyż może dojść do oparzenia. Sprawdzić, czy pokrętła znajdują się w pozycji OFF (wyłączony), kiedy kuchenka nie jest użytkowana. Piekarnik należy czyścić zgodnie ze wskazówkami zawartymi w niniejszej instrukcji obsługi. Na palnikach kuchni oraz w piekarniku nie należy używać plastikowych naczyń. Nie przykrywać wewnętrznych elementów piekarnika folią aluminiową. Otwór wentylacyjny piekarnika (z tyłu, w środkowej części płyty) nie może być zasłonięty, gdyż zapewnia prawidłową wentylację komory piekarnika. W pobliżu kuchni nie wolno przechowywać łatwopalnych materiałów, środków czyszczących itp. Nie przenosić kuchni za uchwyt drzwi piekarnika. Serwis Awarię urządzenia należy zgłosić w autoryzowanym zakładzie serwisowym. Użytkownikowi nie wolno samodzielnie wykonywać napraw! Autoryzowany zakład serwisowy posiada oryginalne części zamienne. Ochrona środowiska naturalnego Wszystkie materiały opakowania nadają się do powtórnego przetworzenia. Oddać je do punktu zbiórki surowców wtórnych. Po zużyciu urządzenia należy je unieruchomić poprzez odcięcie przewodu zasilającego 3

4 DANE TECHNICZNE PŁYTA Ruszt Palnik: prawy przedni prawy tylny lewy przedni lewy tylny zapalarka Emaliowany Duży Pomocniczy Średni Średni 2,90 (2,60/2,50) kw 1,00 (1,00/0,85) kw 2,10 (2,00/1,90) kw 2,10 (2,00/1,90) kw 0,6 W PIEKARNIK AKCESORIA Piekarnik Moc piekarnika Grill Moc grilla Żarówka piekarnika Czyszczenie Ruszt Taca do pieczenia (na spływający tłuszcz) Elektryczny 1,90 kw Elektryczny 1,80 kw 15 W, E14 Ręczne Zasilanie WYMIARY Napięcie Częstotliwość Wysokość Szerokość Głębokość Moc kuchenki 230 V 50 Hz 850 mm 500 mm 600 mm 1,92 kw Urządzenie posiada certyfikat bezpieczeństwa B. 4

5 OPIS URZĄDZENIA OPIS URZĄDZENIA Lampka kontrolna 2. Pokrętło palnika piekarnika 3. Pokrętło palnika przedniego lewego 4. Pokrętło palnika tylnego lewego 5. Pokrętło palnika tylnego prawego 6. Pokrętło palnika przedniego prawego 7. Włącznik zapalarki Płyta Średni palnik (do podgrzewania ze średnią prędkością) 2. Średni palnik (do podgrzewania ze średnią prędkością) 3. Mały (pomocniczy) palnik 4. Duży palnik (do podgrzewania z dużą prędkością) 5

6 OBSŁUGA URZĄDZENIA 1. Piekarnik elektryczny Przed włączeniem urządzenia należy upewnić się, czy pomieszczenie posiada odpowiednią wentylację. Przygotowanie 1. Otworzyć pokrywę. 2. Wyjąć akcesoria piekarnika. 3. Zdjąć naklejki i folię zabezpieczającą (jeżeli występują). 4. Ogrzać piekarnik ustawiając pokrętło w położeniu 250 na 45 minut.. Umyć wszystkie akcesoria łagodnym detergentem. Opłukać i osuszyć. Należy pamiętać, że drzwi piekarnika nagrzewają się podczas pracy urządzenia. Zwrócić uwagę, aby dzieci nie przebywały w pobliżu włączonej kuchni. Urządzenie nagrzewa się w czasie pracy. Nie dotykać nagrzewających się elementów wewnątrz piekarnika. Piekarnika można używać w sposób tradycyjny lub. Pokrętło piekarnika Z jego pomocą można wybrać odpowiednią temperaturę i funkcję pieczenia. Oznaczenie symboli: 0 wyłączony oświetlenie piekarnika zakres temperatur dolna grzałka górna grzałka grill Aby wybrać poziom temperatury należy obrócić pokrętło w kierunku zgodnym z ruchem wskazówek zegara, aż oznaczenie na pokrętle pokryje się z wskazaniem temperatury pomiędzy 50, a 250ºC. Wybrana temperatura będzie kontrolowana i utrzymywana przez termostat. Można także ustawić nagrzewanie dolną grzałką lub górną grzałką. Wtedy temperatura nie przekroczy 215ºC w przypadku nagrzewania dolną lub górną grzałką. rys

7 Pieczenie w piekarniku Pieczenie tradycyjne dystrybucja rozgrzanego powietrza wewnątrz piekarnika; należy wstępnie ogrzać piekarnik 1. Ogrzać wstępnie piekarnik: ok. 8 minut przy ustawieniu temperatury od 50 do 150ºC ok. 15 minut przy ustawieniu temperatury od 175 do 250ºC. 2. Włożyć produkty do piekarnika. rys. 2 Pieczenie przy nagrzewaniu dolną grzałką dla pizzy i ciast owocowych należy wstępnie ogrzać piekarnik. 1. Ogrzać wstępnie piekarnik przez 10 minut ustawiając pokrętło w położeniu 2. Włożyć produkty. Grillowanie pracuje górny element grzejny dla podgrzewania ugotowanych produktów nie ma konieczności wstępnego ogrzewania piekarnika rys Włożyć produkty na trzeci poziom piekarnika 2. Ustawić termostat w położeniu. rys. 4 Grill elektryczny W trakcie grillowania niektóre elementy piekarnika nagrzewają. Zwrócić uwagę, aby dzieci nie znajdowały się w pobliżu włączonej kuchni. Podczas grillowania należy pozostawić uchylone drzwi piekarnika i wysunąć nakładkę ochraniającą A pokrętła (rys. 5) przed przegrzaniem. A Pod ruszt, na którym będzie ułożone mięso, należy wsunąć tacę, w której będzie gromadził się tłuszcz i soki potraw. Aby wyłączyć grzałki piekarnika należy ustawić pokrętło w pozycji 0 (wyłączony). rys. 5 7

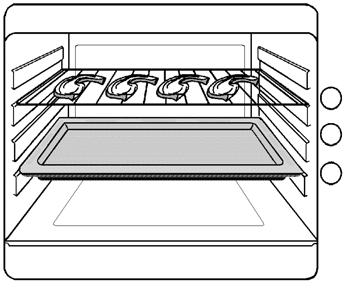

8 Grillowanie Ciepło dochodzi z górnej części piekarnika. Polecamy tę funkcję do grillowania mięsa, tostowania pieczywa lub zrumieniania potraw już ugotowanych. Nie pozostawiać włączonej kuchni bez nadzoru; otworzyć drzwi piekarnika i wysunąć osłonę ochraniającą pokrętła. Pieczenie mięsa przygotować porcje mięsa, lekko posmarować je olejem po obu stronach. mięso ułożyć na ruszcie. wysunąć nakładkę ochronną. ustawić pokrętło w położeniu. wsunąć tacę na poziom 1 (rys. 6). ruszt wsunąć na poziom 2 lub 3, w zależności od grubości mięsa. - poziom 3: dla cienkich kawałków (tosty, kiełbaski, małe kawałki ryb). - poziom 2: dla grubszych porcji (mięso, ryby, drób). mięso obrócić na drugą stronę po zrumienieniu. posolić pod koniec pieczenia. Czas pieczenia produktów jest uzależniony do rodzaju i grubości produktu, a nie jego wagi. Zapiekanie wysunąć nakładkę ochronną. ustawić pokrętło w położeniu. postawić naczynie na ruszcie wsuniętym na poziom 2 lub 3 (rys. 7) pozostawić naczynie z potrawą na kilka minut rys rys. 7 Oświetlenie piekarnika oświetla wnętrze piekarnika podczas jego pracy Lampka kontrolna termostatu piekarnika Wyłącza się, gdy piekarnik osiągnie zadaną temperaturę i zapala się ponownie, gdy termostat reguluje temperaturę. 8

9 2. Palniki nawierzchniowe kuchni Symbole na panelu sterującym mają następujące wyłączony maksymalny dopływ gazu (duży płomień) minimalny dopływ gazu (mały płomień) Poziomu maksymalnego należy używać do zagotowania, a minimalnego do podgotowywania potraw (utrzymywania w cieple). Można wybierać położenia pośrednie między maksymalnym i minimalnym płomieniem, nigdy nie ustawiać pokrętła pomiędzy płomieniem maksymalnym, a pozycją: wyłączony. rys. 8 Zapalanie palników Wcisnąć pokrętło i obrócić je w lewą stronę, aż do oznaczenia dużego płomienia i zapalić płomień zapałką. Zwolnić pokrętło i sprawdzić, czy palnik zapalił się. Po zapaleniu wyregulować płomień. Jeżeli płomień zgasł należy odczekać 1 minutę i spróbować ponownie. Jeżeli nie można włączyć palnika pomimo kilkakrotnych prób należy sprawdzić, czy pierścień palnika i jego wierzch są prawidłowo ułożone (patrz rysunek). rys. 9 Wyłączanie palników Wyłączyć palnik ustawiając pokrętło w pozycji. Na płycie nie stawiać materiałów, które mogą ulec stopieniu. 9

10 Wybór właściwego palnika Pod każdym z pokręteł znajduje się symbol odpowiadającemu mu palnika. Zawsze należy stosować palnik o wielkości odpowiedniej do średnicy garnka używanego do gotowania. Aby nie dopuścić do wykipienia potrawy, zalecamy dobieranie odpowiednich naczyń (patrz rysunek). Należy używać naczyń o płaskim dnie i cienkich ściankach. Nie używać naczyń o wklęsłych lub wypukłych dnach. Ze względów ekonomicznych zalecamy nakrywanie naczyń podczas gotowania. Kiedy potrawa zacznie się gotować, należy zmniejszyć płomień tak, aby tylko podtrzymywać gotowanie. Pierścień i otwory palnika należy utrzymywać w czystości. Na poszczególnych palnikach należy używać naczyń o właściwej średnicy: Palnik Moc Średnica (mm) (kw) min. max. Duży 2, Średni 2, Pomocniczy 1, rys. 10 prawidłowo nieprawidłowo 3. Akcesoria kuchni Poza oryginalnym wyposażeniem kuchni zalecamy używanie żaroodpornych naczyń (zgodnie ze wskazówkami ich producenta). Kuchnia jest wyposażona w: ruszt (potrawy należy umieszczać w środkowej części rusztu) tacę (na spływający z mięsa tłuszcz i soki); wsunąć w poziom 2; jeżeli nie jest używana należy ją wyjąć z piekarnika rys

11 WSKAZÓWKI I PORADY Piekarnik Piekarnik wyłączyć 5 minut przed planowanym zakończeniem pieczenia. W ten sposób oszczędza się energię elektryczną, wykorzystując zgromadzone ciepło. Na efekt końcowy mają wpływ użyte naczynia (grubość, materiał itp.). W przypadku potraw zwiększających swoją objętość w trakcie pieczenia należy użyć większego naczynia. Skórkę drobiu i kiełbasek nakłuć przed pieczeniem. Pomiędzy naczynia i ruszt położyć kawałek folii aluminiowej; nie przykrywać całego rusztu. Gotowanie na płycie Najlepsze jest używanie palników odpowiednich dla wymiarów garnka i przykrywanie ich podczas gotowania w celu zmniejszenia zużycia gazu. Ponieważ dystrybucja ciepła na dolnej powierzchni nie jest jednolita, naczynia przegrzewają się tylko po jednej stronie. W związku z tym zalecamy częstsze mieszanie potrawy. W garnkach o grubszych ściankach dystrybucja ciepła jest bardziej jednolita i zjawisko przegrzewania nie występuje. Odradzamy używanie małych naczyń. Szerokie i niezbyt wysokie garnki są lepsze, ponieważ szybciej przewodzą ciepło. Czas gotowania nie zmniejszy się poprzez używanie małego garnka na dużym palniku, lecz zwiększy to tylko zużycie gazu. Używać żaroodpornych naczyń. Do potraw dodać niewielką ilość tłuszczu przed zakończeniem pieczenia. Nie przykrywać żadnego elementu piekarnika folią aluminiową. Akumulacja ciepła może wpłynąć ujemnie na efekt pieczenia oraz może dojść do uszkodzenia emalii piekarnika. 11

12 CZYSZCZENIE I KONSERWACJA Przed przystąpieniem do czyszczenia należy sprawdzić, czy wszystkie pokrętła są ustawione w położeniu wyłączony, urządzenie jest ostudzone i odłączone do zasilania. Drzwi piekarnika można wyjąć do czyszczenia: - otworzyć całkowicie drzwi piekarnika; - obrócić dwa elementy blokujące na ramionach zawiasów o 180º; Do czyszczenia nie należy używać szorujących środków i materiałów. Palniki Palniki można myć w wodzie z dodatkiem środka czyszczącego. Po umyciu sprawdzić, czy otwory pierścienia palnika nie są zatkane. Do czyszczenia nigdy nie używać noża lub innych ostrych narzędzi. Po umyciu elementy należy wysuszyć i ponownie umieścić na swoim miejscu. Panel sterujący, pokrętła, emaliowany ruszt kuchni, przednia i boczne ścianki piekarnika Czyścić wilgotną gąbką z łagodnym detergentem; opłukać i osuszyć. Nie używać środków i materiałów ściernych, które mogłyby zniszczyć emalię. Płyta podpalnikowa Do czyszczenia bieżącego używać wody z detergentem lub specjalnych środków do tego przeznaczonych. Dokładnie opłukać i wysuszyć. Wszelkie zanieczyszczenia i pozostałości po gotowaniu należy natychmiast namoczyć i usunąć, ponieważ emalia na podpalnikowej płycie kuchenki może się trwale przebarwić. Nie używać ostrych narzędzi lub ściernych środków czyszczących. Plamy z octu, kwasów owocowych należy natychmiast usuwać. Piekarnik Elementy emaliowane: czyścić tak, jak pozostałe elementy emaliowane. rys. 12 elementy blokujące - zamknąć częściowo drzwi (do 30º); rys podnieść do góry i wyciągnąć drzwi - Odkręcić dwie śruby (patrz rysunek). Można także wyjąć wewnętrzną szybę drzwi, odkręcając 2 śruby. Drzwi piekarnika Drzwiczki piekarnika należy myć ciepłą wodą z dodatkiem detergentu. Nie wolno używać środków szorujących. Akcesoria Wszystkie akcesoria piekarnika można myć w wodzie z detergentem. Dokładnie spłukać i osuszyć przed ponownym użyciem. rys. 14 Uwaga: Zwrócić uwagę na prawidłowe włożenie szyby po czyszczeniu. Nie używać piekarnika bez szyby. 12

13 CO ZROBIĆ, GDY... W przypadku wystąpienia nieprawidłowości w funkcjonowaniu kuchenki należy przed zgłoszeniem awarii w autoryzowanym zakładzie serwisowym sprawdzić: Usterka Żaden z palników się nie zapala Palnik się nie zapala Rezultaty gotowania są niezadowalające Piekarnik dymi Piekarnik nie działa Prawdopodobna przyczyna i rozwiązanie Sprawdzić, czy urządzenie jest podłączone do zasilania gazem. Sprawdzić położenie przewodu gazowego. Sprawdzić, czy zawór gazowy jest otwarty. Sprawdzić, czy pierścień palnika i jego wierzch zostały prawidłowo założone po czyszczeniu. Sprawdzić, czy palnik znajduje się na swoim miejscu. Sprawdzić, czy palnik jest mokry. Sprawdzić, czy prawidłowo ustawiono płomień palnika. Sprawdzić czas przygotowywania potrawy. Zalecamy czyszczenie piekarnika po każdym użyciu. W innym przypadku krople tłuszczu i wszystkie inne pozostałości po wykipieniu będą się palić podczas następnego pieczenia (patrz rozdział o czyszczeniu piekarnika). Sprawdzić, czy urządzenie jest podłączone do zasilania elektrycznego. Sprawdzić, czy nie nastąpiła przerwa w dopływie energii elektrycznej. Sprawdzić bezpieczniki. Jeżeli piekarnik nadal nie funkcjonuje prawidłowo, wtedy należy zwrócić się do najbliższego autoryzowanego zakładu serwisowego podając model i numer seryjny urządzenia. Tabliczka znamionowa Znajduje się w tylnej części urządzenia i zawiera dane dotyczące urządzenia. Przed wezwaniem serwisu należy zanotować model, numer produktu i numer seryjny kuchni. WARUNKI GWARANCJI Warunki gwarancji na zakupione urządzenie znajdują się w karcie gwarancyjnej, otrzymywanej przy zakupie. SERWIS I CZĘŚCI ZAMIENNE Urządzenie zostało poddane fabrycznej kontroli jakościowej, która miała na celu sprawdzenie sprawności technicznej urządzenia i wykonanie regulacji przez specjalistów. Każda konieczna naprawa musi być wykonana z największą ostrożnością. Z tego powodu zalecamy zwrócenie się w przypadku awarii do autoryzowanego zakładu serwisowego. Przy zgłoszeniu należy podać model Państwa urządzenia i objawy usterki. Oryginalne części zamienne można kupić w autoryzowanych zakładach serwisowych. 13

14 WSKAZÓWKI DLA INSTALATORA Podłączenie i dopasowanie kuchenki do odpowiedniego rodzaju gazu może wykonać wyłącznie instalator urządzeń gazowych z odpowiednimi uprawnieniami, zgodnie z obowiązującymi przepisami. Instalator po przeprowadzeniu w/w czynności powinien zaznaczyć w tabeli DANYCH TECHNICZNYCH rodzaj gazu, do którego została dostosowana kuchnia. Producent nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania obowiązujących norm i przepisów lub podłączenia kuchenki przez osobę nieuprawnioną. INSTALACJA KUCHENKI Przed przystąpieniem do instalowania kuchni w pomieszczeniu kuchennym należy upewnić się, czy spełnia ono wymagania stawiane mu przez przepisy Prawa Budowlanego (Dz.U. nr 15, poz. 140 z ) W świetle tych przepisów pomieszczenie kuchenne powinno: - mieć szerokość min. 1,7 m dla mieszkania jednopokojowego lub 2,3 m dla mieszkania wielopokojowego; - mieć minimalną wysokość 2,2 m; - mieć odpowiednią kubaturę, która zapewni, że maksymalne obciążenie cieplne pochodzące od urządzeń gazowych zainstalowanych w tym pomieszczeniu nie przekroczy 930 W/m 3 pomieszczenia kuchennego i 175 W/m 3 dla pomieszczenia mieszkalnego; - zapewnić wentylację nawiewno -wywiewną (co najmniej 1,5 krotną wymianę powietrza w ciągu godziny) - zapewnić dopływ powietrza (jeżeli kuchnia nie posiada okna) poprzez otwory wykonane w ścianach zewnętrznych o powierzchni min. 0,016 m 2 - zapewnić odprowadzanie spalin, np. poprzez sprawny kanał kominowy o min. boku 0,14 m. min rys cm min 15 cm 2 cm 61 cm Równocześnie informujemy, że kuchnia jest przewidziana do instalowania obok mebli kuchennych, ale nie wyższych niż górna płaszczyzna rusztu kuchni. 14

15 PODŁĄCZENIE DO INSTALACJI GAZOWEJ Podłączenie musi być dokonane zgodnie z obowiązującymi normami i przepisami Prawa Budowlanego! Podczas montażu kuchenkę poddano testom i dostosowano do zasilania gazem o parametrach zamieszczonych na naklejce znajdującej się na drzwiach piekarnika. Sprawdzić, czy charakterystyka gazu podana odpowiada parametrom gazu zasilającego. Jeżeli nie, należy postępować zgodnie z zaleceniami podanymi w rozdziale Użycie innych typów gazu. W celu uzyskania maksymalnej wydajności i minimalnego zużycia gazu należy sprawdzić, czy ciśnienie gazu zasilającego odpowiada ciśnieniu podanemu na tabliczce znamionowej. Jeżeli ciśnienie gazu jest inne (lub zmienne) od podanego na tabliczce, należy zamontować regulator ciśnienia posiadający certyfikat bezpieczeństwa B. rys. 16 B A C E C D TYŁ KUCHNI Podłączenie za pomocą sztywnej rury metalowej lub giętkiej rury metalowej Podłączenie kuchni do instalacji gazu ziemnego powinno być wykonane przy pomocy sztywnego podłączenia (dopuszcza się też inne podłączenia) np. przy użyciu rur stalowych instalacyjnych lub rur miedzianych. Kuchnia posiada króciec przyłączeniowy Rc1/2. Podłączenie za pomocą węża elastycznego Podł. węża elastycznego PRAWA STRONA zaciski TYŁ KUCHNI Przewód zasilający Podłączenie za pomocą węża elastycznego można wykonać tylko po sprawdzeniu, czy jest to zgodne z obowiązującymi przepisami. Wąż oraz zastosowany reduktor do gazu płynnego powinny posiadać certyfikat bezpieczeństwa B. Przewód łączący nie może przecinać tylnej ściany kuchenki. Wąż elastyczny łączymy z króćcem kuchni przy pomocy 0,5 m odcinka rury stalowej instalacyjnej (bez szwu). Długość przewodu nie może przekraczać 1.5 metra bez jakichkolwiek zagięć lub skręceń. Przewód nie może przechodzić blisko ostrych krawędzi lub przedmiotów z ostrym zakończeniem. Przewód musi być dostępny, aby umożliwić kontrolę pod względem przetarcia lub zużycia na całej swojej długości. Ustalając stan przewodu należy wziąć pod uwagę : zadraśnięcia na powierzchni przewodu, przecięcia, przypalenia na końcach i wzdłuż przewodu, stwardnienie przewodu; przewód musi utrzymywać swoją naturalną elastyczność, obejmy mocujące nie mogą być zardzewiałe; czas używania przewodu nie może przekraczać okresu gwarancyjnego 5 lat. Jeżeli zajdzie jedna lub więcej z wymienionych okoliczności, nie wolno naprawiać przewodu, lecz niezwłocznie wymienić go. LEWA STRONA rys. 17 NIE Podł. węża elastycznego zaciski TYŁ KUCHNI zaciski Przewód zasilający Podł. węża elastycznego 15

16 UWAGA! Po zamocowaniu należy sprawdzić szczelność wszystkich połączeń za pomocą wody z mydłem - a nie za pomocą płomienia. Podłączenie do instalacji elektrycznej sprawdzić, czy parametry instalacji elektrycznej w miejscu eksploatacji urządzenia odpowiadają danym umieszczonym na tabliczce znamionowej; instalacji i podłączenia może dokonać uprawniony technik, zgodnie z obowiązującymi przepisami; przewód zasilający musi znajdować się z dala od nagrzewających się elementów kuchni; Kuchnię należy podłączyć do instalacji z uziemieniem. Producent wyklucza swoją odpowiedzialność za wypadki spowodowane błędnym podłączeniem urządzenia. Bezpiecznik: 10 A Jeżeli przewód zasilający został uszkodzony należy go wymienić w autoryzowanym zakładzie serwisowym. Wymiana żarówki piekarnika Przed wymianą żarówki należy upewnić się, że pokrętła są ustawione w położeniu wyłączony. Odłączyć urządzenie do zasilania. Kuchnia musi być ostudzona. - żarówka 15W, E14; odporna na temperaturę 300ºC; można zamówić w autoryzowanym zakładzie serwisowym; - żarówka jest umocowana w tylnej ściance piekarnika: Aby wymienić żarówkę należy: 1. odkręcić osłonę ochronną; 2. wymienić żarówkę; 3. założyć osłonę ochronną. Urządzenie nagrzewa się podczas pracy. Nie dotykać elementów wewnętrznych piekarnika. rys

17 PRZESTAWIENIE NA INNY RODZAJ GAZU Adaptację na inny rodzaj gazu może wykonać jedynie autoryzowany serwis. Dopasowanie do innego rodzaju gazu niż ten, na który została fabrycznie ustawiona kuchenka, odbywa się poprzez wymianę dysz gazowych, regulację powietrza pierwotnego, a w przypadku przejścia na gaz płynny dostarczany z butli gazowej zmianę sposobu podłączenia zasilania kuchni. Kolanko musi być uszczelnione za pomocą pakuł lub taśmy teflonowej. Po połączeniu należy sprawdzić szczelność wodą z mydłem. WYMIANA DYSZ / DOPASOWANIE DYSZ Przy adaptacji urządzenia do zasilania innym rodzajem gazu należy: - wymienić dysze palników nawierzchniowych - wyregulować płomień oszczędnościowy sprawdzić podłączenie gazowe Producent wyklucza swoją odpowiedzialność za szkody i ich konsekwencje, powstałe w wyniku nieprawidłowej instalacji lub obsługi. Tabela dysz kategoria II 2ELs3B/P Palnik Duży Średni Pomocniczy Moc (kw) 2,90 2,60 2,50 2,10 2,00 1,90 1,00 1,00 0,85 Rodzaj gazu GZ 350 G 20 G 30 GZ 350 G 20 G 30 GZ 350 G 20 G 30 Ciśnienie (mbar) Średnica dyszy (mm) 1,80 1,12 0,75 1,50 0,96 0,65 1,05 0,70 0,43 Średnica bypassa (mm) 0,38 0,30 0,25 m3/h 0,405 0,261-0,293 0,200-0,140 0,100 - Zużycie Kg/h - - 0, , ,062 Nakleić na urządzenie naklejkę (dostarczoną z urządzeniem) z właściwym rodzajem gazu. 17

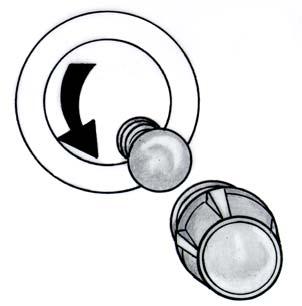

18 Wymiana dysz palników 1. Zdjąć ruszt. 2. Zdjąć nakrywki palników. 3. Odkręcić dysze za pomocą klucza nasadowego 7 i zastąpić je używając pasujących do gazu zasilającego i palników (patrz tabela dysz). 4. Założyć palniki i ruszt płyty. Palniki nie wymagają regulacji powietrza pierwotnego. Regulacja płomienia oszczędnościowego Palniki nawierzchniowe Aby ustawić minimalny poziom dopływu gazu: Zapalić palnik. Przekręcić pokrętło w lewo na oznaczenie małego płomienia. Zdjąć pokrętło z trzpienia kurka. Przy pomocy wąskiego wkrętaka obracać (wkręcać lub wykręcać) śrubę regulacyjną usytuowaną w korpusie kurka aż do uzyskania regularnego, małego płomienia. Założyć pokrętło. Obrócić pokrętło kilkakrotnie z położenia maksymalnego do minimalnego, aby sprawdzić, czy płomień jest stabilny. rys. 19 rys
