1 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 1 z 30 PROGRAM FUNKCJONALNO UŻYTKOWY I. STRONA TYTUŁOWA. Nr egz. 1 zamówienia Adres obiektu Budynek główny część wysoka (A) oraz część niska (działka o nr ewid. 528/1). Budynek oddziału dermatologii i okulistyki (działka o nr ewid. 527/3) Adres: Płock, ul. Medyczna 19 Nazwy i kody roboty budowlane: roboty instalacyjne w budynkach: roboty w zakresie okablowania elektrycznego instalowanie przeciwpożarowych systemów alarmowych instalowanie urządzeń sygnalizacyjnych roboty instalacyjne hydrauliczne roboty instalacyjne w zakresie urządzeń sanitarnych roboty wykończeniowe w zakresie obiektów budowlanych: tynkowanie, roboty malarskie i stolarskie, usługi architektoniczne, budowlane, inżynieryjne i kontrolne: i adres zamawiającego Osoby opracowujące program funkcjonalnoużytkowy Spis zawartości programu funkcjonalno- użytkowe usługi projektowania architektonicznego Wojewódzki Szpital Zespolony w Płocku ul. Medyczna 19, Płock Zakład Usług Wielobranżowych Płock, ul. Królowej Jadwigi 2 Maciej Wróblewski. upr. bud. 85/76 I STRONA TYTUŁOWA II. CZĘŚĆ OPISOWA PFU. 1. Opis ogólny zamówienia Charakterystyczne parametry określające wielkość obiektu lub zakres prac budowlanych Aktualne uwarunkowania wykonania zamówienia Ogólne właściwości funkcjonalno- użytkowe Szczegółowe właściwości funkcjonalno- użytkowe wyrażone we wskaźnikach powierzchniowo- kubaturowych. 2. Wymagania Zamawiającego w stosunku do zamówienia Wykaz części zamówienia, 2.2. Dokumentacja projektowa, 2.3. Zakres prac budowlanych, Strona 1

2 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 2 z Pozostałe wymagania 3. Warunki wykonania i odbioru robót budowlanych Część ogólna, 3.2. Materiały, 3.3. Sprzęt, 3.4. Transport, 3.5. Wykonanie robót, 3.6. Kontrola jakości robót, III. CZĘŚĆ INFORMACYJNA PFU. 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów. 2. Oświadczenia zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane. 3. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego. 4. Inne posiadane informacje i dokumenty Opracował: Maciej Wróblewski PŁOCK, LUTY 2017R. Strona 2

3 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 3 z 30 II CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO UŻYTKOWEGO. 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA 1.1 Charakterystyczne parametry określające wielkość obiektu lub zakres prac budowlanych Przedmiotem zamówienia jest dostosowanie do wymagań przeciwpożarowych budynku głównego oraz budynku oddziału dermatologii i okulistyki WSZ w Płocku. Przedmiot zamówienia składa się z zaprojektowania i wykonania II etapu inwestycji polegającej na: zaprojektowaniu i montażu instalacji hydrantowych z wężem półsztywnym DN25 w części niskiej budynku głównego oraz montaż zaworów hydrantowych DN52 w części wysokiej. wymianie drzwi wyjściowych z poziomu piwnic z klatek schodowych K4, K6, K8 drzwiami o szerokości 1,20m. wydzieleniu pożarowym holu pomiędzy klatkami K6 i K7 (traktowane jako wspólny przedsionek pożarowy) o powierzchni ok. 50m 2. wydzieleniu głównego holu wejściowego ścianami EI 60 (zgodnie z częścią rysunkową ekspertyzy ppoż), przez który będzie prowadzona ewakuacja z klatki schodowej K6. zaprojektowaniu i wykonaniu napowietrzenia przedsionków przeciwpożarowych transferem powietrza z napowietrzanych klatek schodowych K3 i K8. zaprojektowaniu i wykonaniu wydzielenia pożarowe klatek schodowych oraz wentylacji pożarowej pionowych dróg ewakuacyjnych w budynku dermatologii i okulistyki. zaprojektowaniu i wykonaniu systemu oddymiania (napowietrzanie klatki) K3,K7,K8 budynek główny. wydzieleniu klatki schodowe K3, K6, K8 w budynku głównym szpitala od piwnic przedsionkami przeciwpożarowym. wykonaniu dodatkowych podziałów na strefy pożarowe w części niskiej budynku głównego. wykonaniu przedsionka przeciwpożarowego na piętrze 2 klatki schodowej K8 budynku głównego. podzieleniu korytarzy drzwiami dymoszczelnymi na odcinki nie dłuższe niż 50m. W zakres zadania wchodzi: pracowanie projektu budowlanego zgodnie z pkt.2.2 niniejszego rozdziału, wykonanie w imieniu Zamawiającego procedury zgłoszenia i rozpoczęcia robót, wykonanie prac budowlanych zgodnie z zatwierdzonym projektem, opracowanie i przekazanie Zamawiającemu dokumentacji powykonawczej. 1.2 Aktualne uwarunkowania wykonania zamówienia- obowiązujące przepisy, parametry istniejącego obiektu, wytyczne konserwatorskie itp Budynek główny składa się z części wysokiej 9-kondygnacyjnej, podpiwniczonej oraz części niskiej jedno- i dwu - kondygnacyjnej. Istniejący obiekt został wybudowany na początku lat 70 ubiegłego wieku, jest konstrukcji żelbetowej, szkieletowej. W budynku zlokalizowane są: oddziały szpitalne, laboratoria i diagnostyka obrazkowa, Zakład Usprawnienia Leczniczego, Strona 3

4 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 4 z 30 Blok Operacyjny z Centralną Sterylizacją, poradnie i przychodnie, administracja szpitala Budynek oddziału dermatologii i okulistyki jest budynkiem 2 kondygnacyjnym podpiwniczony. Został wybudowanym w roku 1981 w technologii wylewanej, żelbetowej w części z żelbetowych płyt prefabrykowanych. W budynku zlokalizowane są: dwa oddziały szpitalne, poradnie przyszpitalne Sytuacja formalno-prawna. Działka nr 528/1 i działka nr 527/3 właściciel Województwo Mazowieckie, użytkownik wieczysty Wojewódzki szpital Zespolony w Płocku. Dla terenu inwestycji nie ma opracowanego Miejscowego Planu Zagospodarowania Przestrzennego. Na prowadzenie robót budowlanych przewidzianych w niniejszym opracowaniu nie jest wymagane uzyskanie decyzji o warunkach zabudowy Konieczność dostosowania budynków do wymagań ochrony przeciwpożarowej wynika z: decyzji pokontrolnych Komendanta KM PSP w Płocku, ekspertyz przeciwpożarowych, postanowienia Komendanta Mazowieckiej PSP. obowiązujących przepisów prawa. 1.3 Ogólne właściwości funkcjonalno użytkowe. Zadanie obejmuje wykonanie dokumentacji projektowej z uzyskaniem wszelkich wymaganych przepisami prawa uzgodnień, opinii i pozwoleń oraz wykonanie robót budowlanych objętych ww. opracowaniem. Głównym celem zamówienia jest dostosowanie budynków będących przedmiotem opracowania do obowiązujących przepisów technicznych w zakresie ochrony przeciwpożarowej zgodnych z rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz. U. z 2015, poz z późniejszymi zmianami) oraz rozporządzenia Ministra Spraw Wewnętrznych z dnia 07 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 109, poz.719) z uwzględnieniem decyzji pokontrolnych Komendanta KM PSP w Płocku, opracowanych ekspertyz przeciwpożarowych, postanowienia Komendanta Mazowieckiej PSP. Planowana inwestycja pozwoli na poprawę bezpieczeństwa przeciwpożarowego budynków oraz bezpieczeństwa przebywających w nich osób. 1.4 Szczegółowe właściwości funkcjonalno - użytkowe wyrażone we wskaźnikach powierzchniowo - kubaturowych ustalone zgodnie z PN-ISO 9836:1997 Właściwości użytkowe w budownictwie. Określenie wskaźników powierzchniowych i kubaturowych, jeśli wymaga tego specyfika obiektu Strona 4

5 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 5 z 30 budowlanego w szczególności: W związku z charakterem inwestycji podane poniżej parametry i wskaźniki nie ulegają zmianie w stosunku do stanu istniejącego. Wskaźniki powierzchniowo-kubaturowe. Budynek główny Budynek oddziału dermatologii i okulistyki Powierzchnia zabudowy m m 2 Powierzchnia użytkowa m m 2 Kubatura m m 3 Liczba klatek schodowych WYMAGANIA ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA 2.1 Wykaz części zamówienia: Części 1. Opracowania projektu budowlanego. Części 2. Wykonania robot budowlano-instalacyjnych. 2.2 Dokumentacja projektowa Forma i zakres projektu musi spełniać wymogi obowiązującego porządku prawnego, a szczególności: a) Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jednolity Dz.U. z 2016, poz. 290 z późniejszymi zmianami). b) Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpożarowej (tekst jednolity: Dz. U. z 2016, poz. 191 z późniejszymi zmianami). c) Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (tekst jednolity: Dz. U. z 2014, poz. 883 z późniejszymi zmianami). d) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz. U. z 2015, poz z późniejszymi zmianami). e) Rozporządzenia Ministra Transportu, Budownictwa I Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012, poz. 462 z późniejszymi zmianami). f) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (tekst jednolity: Dz. U. z 2013 poz z późniejszymi zmianami). Strona 5

6 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 6 z 30 g) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 02 grudnia 2015 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz.U. z 2015, poz.2117 ze późniejszymi zmianami). h) Musi uwzględniać: Postanowienie nr WZ Mazowieckiego Komendanta PSP w Warszawie z dnia r.. Postanowienie nr WZ.5595/23/12 Mazowieckiego Komendanta PSP w Warszawie z dnia r. Decyzję nr MZ-5580/8-1/07 Komendanta Miejskiego PSP w Płocku z dnia r Opracowanie projektowe zawierać musi, co najmniej elementy przedstawione w poniższych punktach: a) Projekt musi być opracowany zgodnie z wymaganiami określonymi w niniejszym Programie. b) Dokumentacja projektowa będzie przekazywana Zamawiającemu do zatwierdzenia w następujących etapach: Etap I wstępna koncepcja z opisem prac uwzględniająca wymagania Zamawiającego zawarte w PFU. Etap II projekt budowlany opracowany w oparciu o Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz. U. z 2015, poz z późniejszymi zmianami), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719). Etap III - dokumentacja powykonawcza Wymagania dotyczące opracowania projektu przez Wykonawcę. a) Dokumentacja winna uzyskać pełną akceptację przyjętych i zastosowanych rozwiązań technicznych i technologicznych przez Zamawiającego. b) Dokumentacja będzie opracowana i przekazana Zamawiającemu w sposób następujący: wersja papierowa w 4 egz., złożona w sposób zgodny z wymogami obowiązującego prawa. wersja elektroniczna w formacie PDF i DWG zapisu CD. c) Dokumentacja projektowa powinna być opracowana zgodnie z odpowiednimi przepisami prawa budowlanego, obowiązującymi Polskimi Normami, zasadami wiedzy technicznej, wymaganiami technicznymi Zamawiającego i potrzebami sprawnego przeprowadzenia procesu inwestycyjnego oraz uwzględniać decyzje i postanowienia PSP łącznie z ekspertyzami stanowiącymi ich. d) Zakres prac objętych zamówieniem obejmuje opracowanie wszystkich materiałów do uzyskania niezbędnych dla realizacji inwestycji uzgodnień, decyzji lub opinii, w szczególności: uzgodnienie dokumentacji projektowej z: - rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych, - rzeczoznawcą do spraw bezpieczeństwa i higieny pracy. pozyskanie w imieniu Zamawiającego decyzji administracyjnych wynikających z ustawy Prawo budowlane (tekst jednolity Dz.U. z 2016, poz z późniejszymi zmianami) e) Rysunki i obliczenia, które powinien sporządzić Wykonawca, będą wykonane i przekazane zgodnie z wymaganiami podanymi poniżej. Rozmiary arkuszy powinny być zgodne z rozmiarami Strona 6

7 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 7 z 30 powszechnie stosowanymi chyba, że inne rozmiary zostaną uzgodnione z Zamawiającym. Rysunki wszystkich elementów konstrukcyjnych i technologicznych powinny być czytelne i kompletne. Zastosowana skala zależeć będzie od rodzaju rysunku i/lub przedstawianych szczegółów. Zaleca się stosowanie następujących skali: rzuty i przekroje 1:50, 1:100. szczegóły 1:50, 1:20, 1:10. f) Projekt musi zawierać załączoną przez projektanta i sprawdzającego klauzulę o sporządzeniu projektu zgodnie z obowiązującymi w tym zakresie przepisami i wiedzą techniczną. g) Zamawiający wyda opinię i uzgodnienia do poprawnie opracowanej dokumentacji, o której mowa w pkt ppkt.b) w terminach trzech dni roboczych, licząc od daty złożenia opracowania u Zamawiającego. h) Sporządzona przez wykonawcę dokumentacji powykonawcza w szczególności powinna zawierać: deklaracje zgodności, atesty, świadectwa wbudowanych materiałów i urządzeń, naniesione w sposób czytelny wszelkimi zmianami wprowadzonymi w trakcie prowadzenia robót i) Wszyscy projektanci i sprawdzający zatrudnieni przy niniejszym projekcie winni posiadać uprawnienia do projektowania i być członkami właściwej Regionalnej Izby Inżynierów Budownictwa. Wykonawca przedłoży dokumentację przedstawicielowi Zamawiającego do sprawdzenia pod kątem zgodności z warunkami Programu i zatwierdzenia. Dokonanie weryfikacji projektu nie przesądza o zatwierdzeniu dokumentacji przez Zamawiającego, który odmówi zatwierdzenia projektu w każdym przypadku o ile stwierdzi, że dokumentacja projektowa nie spełnia wymagań Programu. 2.3 Zakres prac budowlanych montaż instalacji hydrantowych z wężem półsztywnym DN25 w części niskiej budynku głównego oraz montaż zaworów hydrantowych DN52 w części wysokiej: wykonanie 5 pionów zaworów hydrantowych DN 80,w klatkach schodowych części wysokiej. roboty budowlane przekucia w stropach, ścianach ( 5 klatek schodowych, korytarze, przedsionki ppoż, 9 kondygnacji), montaż zaworów hydrantowych DN 50 na każdej kondygnacji, na każdej z klatek schodowych lub przedsionkach ppoż części wysokiej, montaż armatury sanitarnej, roboty montażowe, montaż szaf zaworów hydrantowych po jednym na kondygnacji oraz po dwa zawory na kondygnacjach powyżej 25 m wysokości budynku, zabezpieczenie przepustów instalacyjnych w granicy wydzieleń pożarowych, próba szczelności, próby funkcjonalne, demontaż hydrantów wewnętrznych DN25 z wężem płasko składanym w części niskiej ( ok. 30 szt), demontaż części orurowania istniejących hydrantów, Strona 7

8 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 8 z 30 roboty budowlane, przekucia w ścianach, stropach, budowa nowej instalacji hydrantowej(rury, armatura) od DN 50 do DN 25, zmiana lokalizacji zgodnie z wymaganiami ppoż, zapewnienie zasilania wewnętrznej sieci hydrantowej z niezależnych przyłączy wody ppoż lub zasilanie z pompowni przeciwpożarowej, wymiana części istniejących hydrantów na Dn25 z wężem półsztywnym, montaż zaworów i szaf hydrantowych DN 25 ok. 30 szt, montaż zaworów pierwszeństwa, próba ciśnieniowa sieci hydrantowej, próba funkcjonalna sprawności sieci hydrantowej, zabezpieczenie przepustów instalacyjnych w granicy wydzieleń pożarowych wymiana drzwi wyjściowych z poziomu piwnic z klatek schodowych K4, K6, K8 drzwiami o szerokości 1,20m: demontaż istniejących drzwi wyjściowych w klatkach schodowych K4,K6 i K8 na poziomie piwnic (3szt), roboty wyburzeniowe istniejących drzwi, powiększenie otworów drzwiowych do szerokości 1,20m, montaż nowych drzwi wraz z obróbką, montaż samozamykaczy, regulacja siły zamykania wydzielenie pożarowe holu pomiędzy klatkami K6 i K7 (traktowane jako wspólny przedsionek pożarowy) o powierzchni ok. 50m 2 : demontaż istniejących drzwi ( 4szt), roboty wyburzeniowe, poszerzenie otworów drzwiowych do wymiaru min. 0,9m, montaż drzwi ppoż EI30 z samozamykaczami, obróbka drzwi, regulacja siły zamykania wydzieleniu głównego holu wejściowego ścianami EI 60 (zgodnie z częścią rysunkową ekspertyzy ppoż), przez który będzie prowadzona ewakuacja z klatki schodowej K6: wykonanie robót budowlanych montaż systemowych zabudów podnoszących klasę odporności ogniowej do klasy odporności ogniowej EI 60, zabudowa systemowa pomieszczenia ochrony do klasy odporności ogniowej EI60, demontaż istniejących drzwi w ramach wydzielonego holu wejściowego, montaż drzwi ppoż 3 szt EI30 w tym 1 szt drzwi z elementami dymoszczelności w wydzielonym holu, montaż elektrotrzymaczy w 2 szt drzwi, okablowanie systemu elektrotrzymaczy drzwi wraz z elementami sterującymi, wpięcie drzwi ppoż z elektrotrzymaczami do istniejącego systemu monitoringu ppoż lub rozbudowa systemu o rozbudowane elementy, zabezpieczenie przepustów instalacyjnych w granicy wydzieleń pożarowych. Strona 8

9 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 9 z wykonanie napowietrzenia przedsionków przeciwpożarowych transferem powietrza z napowietrzanych klatek schodowych K3 i K8: roboty budowlane wykucie otworów do napowietrzania przedsionków w 4 klatkach schodowych na każdej kondygnacji budynku wysokiego(ok 40 szt), montaż systemu napowietrzania przedsionków z klatek schodowych(ok. 40szt), zapewnienie odporności ogniowej elementom zabudowy napowietrzania przedsionków do klasy EI 60, zapewnienie nadciśnień przedsionka zgodnie z wymaganiami ppoż, próby funkcjonalne ciśnienia napowietrzania przedsionków, uszczelnienia ppoż zabudów systemu napowietrzania wykonanie wydzielenia pożarowe klatek schodowych oraz wentylacji pożarowej pionowych dróg ewakuacyjnych w budynku dermatologii i okulistyki: roboty budowlane w 2 klatkach schodowych, wykucia otworów w stropach i ścianach do systemu zabezpieczenia klatek schodowych przed zadymieniem, roboty budowlane w klatkach schodowych budynku dermatologii i okulistyki, montaż okablowania systemu oddymiania, montaż czujek systemu oddymiania oraz przycisków oddymiania i przewietrzania klatek schodowych, montaż wentylatorów zabezpieczenia przed zadymieniem klatek schodowych, montaż central sterujących system wentylacji pożarowej klatek schodowych, montaż sygnalizatorów optyczno-akustycznych, montaż klap odcinających, okablowanie zasilania z przed wyłącznika ppoż, doprojektowanie EKS do systemu, uruchomienie systemu, próby funkcjonalne, pomiary rezystancji, konfiguracja systemu SSP, zabezpieczenie przepustów instalacyjnych w granicy wydzieleń pożarowych, roboty budowlane wyburzeniowe w celu wydzielenia klatek schodowych do klasy odporności ogniowej REI 60 w budynku dermatologii i okulistyki, montaż ścianek wydzielenia ppoż klatek schodowych,, montaż drzwi ppoż EI 30 w ścianach wydzielenia ppoż klatek schodowych (5 szt), montaż samozamykaczy, zabezpieczenie przepustów instalacyjnych w granicy wydzieleń pożarowych wykonanie systemu oddymiania (napowietrzanie klatki) K3,K7,K8 budynek główny: roboty budowlane w klatce schodowej( nr 3,7,8), wykucia otworów w stropach i ścianach do systemu zabezpieczenia klatki schodowej przed zadymieniem, roboty budowlane w klatce schodowej, montaż okablowania systemu oddymiania, Strona 9

10 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 10 z 30 montaż czujek systemu oddymiania oraz przycisków oddymiania i przewietrzania klatki schodowej, montaż wentylatorów zabezpieczenia przed zadymieniem klatek schodowych, montaż centrali sterującej system wentylacji pożarowej klatki schodowej, montaż sygnalizatorów optyczno-akustycznych, montaż klap odcinających, okablowanie zasilania z przed wyłącznika ppoż, doprojektowanie EKS do systemu, uruchomienie systemu, próby funkcjonalne, pomiary rezystancji, konfiguracja systemu SSP, zabezpieczenie przepustów instalacyjnych w granicy wydzieleń pożarowych wydzielenie klatki schodowe K3, K6, K8 w budynku głównym szpitala od piwnic przedsionkami przeciwpożarowym: roboty budowlane wyburzeniowe w celu przygotowania gruntu pod budowę przedsionków ppoż REI 60 i drzwi EI 30 ( 8 szt) w klatkach schodowych K3, K6 i K8, budowa ścianek ppoż REI 60, demontaż istniejących drzwi, montaż drzwi ppoż i samozamykaczy, zabezpieczenie przepustów instalacyjnych w granicy wydzieleń pożarowych wykonanie dodatkowych podziałów na strefy pożarowe w części niskiej budynku głównego: roboty budowlane zapewniające ścianom wydzielającym strefy pożarowe IA i IB, do klasy odporności ogniowej REI 60- rozwiązanie systemowe, roboty budowlane zapewniające wydzielenie stref pożarowych ścianami do klasy odporności ogniowej REI 60- rozwiązanie systemowe, zabudowy systemowe ściany wydzielenia ppoż wydzielającej strefy pożarowe w ścianki pożarowe o klasie odporności ogniowej REI60, demontaż istniejących drzwi w ścianie wydzielającej strefy ppoż, montaż drzwi ppoż EI30), budowa zabudowy ppoż w korytarzu, część drzwi z dodatkową opcją dymoszczelności, montaż elektrotrzymaczy w drzwiach ppoż w korytarzach wydzieleń ppoż, montaż samozamykaczy w drzwiach ppoż, montaż okablowanie do elektrotrzymaczy, wpięcie drzwi ppoż z elektrotrzymaczami do istniejącego systemu monitoringu ppoż lub rozbudowa systemu o rozbudowane elementy, zabezpieczenie przepustów instalacyjnych w granicy wydzieleń pożarowych wykonanie przedsionka przeciwpożarowego na piętrze 2 klatki schodowej K8 budynku głównego: roboty budowlane, wyburzeniowe w przedsionku klatki schodowej K8, Strona 10

11 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 11 z 30 montaż ścianki przedsionka w klasie odporności ogniowej REI 60, montaż drzwi ppoż w klasie odporności ogniowej EI 30, montaż samozamykacza podzielenie korytarzy drzwiami dymoszczelnymi na odcinki nie dłuższe niż 50m: roboty budowlany systemowe wydzielające korytarze dla zabudowy drzwiami dymoszczelnymi ( 8 sz), budowa ścian systemowych w korytarzach, montaż drzwi zapewniających dymoszczelność, montaż w części drzwi systemu elektrotrzymaczy, okablowanie systemu elektrotrzymaczy, włączenie elektrotrzymaczy do systemu SSP, ewentualna rozbudowa systemu lub uruchomienie nowej centrali SSP, uszczelnienie drzwi i otworów w ścianach i stropach wydzieleń ppoż. 2.4 Pozostałe wymagania Wymagany termin wykonania zamówienia zgodny z umową z wykonawcą Wykonawca udzieli na wykonane roboty gwarancji jakości i rękojmi zgodnie z złożoną ofertą W okresie gwarancji jakości i rękojmi wykonawca pokrywa wszelkie koszty przeglądów, sprawdzeń, serwisu, usuwania usterek i części eksploatacyjnych Wykonawca będzie realizował przedmiot zamówienia w czynnym całodobowo szpitalu, który będzie nieprzerwanie udzielać świadczeń zdrowotnych podczas realizacji usługi. Wykonawca jest zobowiązany do takiej organizacji prac, by nie uniemożliwić lub poważnie utrudnić udzielania świadczeń zdrowotnych przez szpital. W szczególności godziny wykonywania robót szczególnie uciążliwe muszą być uzgadniane ze służbami szpitala Przed przystąpieniem do realizacji zamówienia zaleca się dokonania oględzin i wizji lokalnej w celu uzyskania niezbędnych informacji do sporządzenia prawidłowej wyceny w zakresie projektowania i realizacji robót budowlanych 3. WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH. 3.1 Część ogólna Przedmiot specyfikacji Przedmiotem specyfikacji są wymagania dotyczące spełnienia wymagań przeciwpożarowych dla budynków szpitala zgodnie z wcześniejszymi zapisami PFU Zakres zastosowania specyfikacji. Ustalenia zawarte w niniejszej specyfikacji obejmują wszystkie czynności związane z wykonaniem robót polegających na dostosowaniu budynku głównego do wymagań ochrony przeciwpożarowej oraz Strona 11

12 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 12 z 30 poprawie bezpieczeństwa pożarowego określonych w niniejszym PFU, w tym: a) dostawę materiałów, b) wykonanie robót, c) odbiór przez Zamawiającego wykonanych robót Zakres robót objętych specyfikacją określa pkt 2.3 niniejszego rozdziału Ogólne wymagania dotyczące robót. Wykonawca jest odpowiedzialny, za jakość wykonanych robót oraz ich zgodność z umową i dokumentacją projektową, normami i obowiązującymi przepisami Zabezpieczenie terenu budowy. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji zamówienia, aż do zakończenia o ostatecznego odbioru robót. Roboty będą prowadzone w czynnym obiekcie i w związku z tym wykonawca musi zwrócić uwagę na bezpieczeństwo przebywających na terenie szpitala osób Materiały Charakterystyczne parametry, właściwości i wymagania w zakresie materiałów stosowanych w realizacji Robót objętych zamówieniem podano w PFU. Wszystkie materiały przewidywane do wbudowania będą zgodne z wymaganiami i warunkami podanymi w PFU i poleceniami Zamawiającego. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów dostarczanych na teren budowy oraz za ich właściwe składowanie i wbudowanie. Wszelkie użyte w dokumentacji przetargowej nazwy producentów i typ urządzeń należy rozumieć, jako przykładowe. Dopuszczone jest stosowanie równoważnych materiałów i urządzeń innych producentów po uzyskaniu akceptacji Zamawiającego Przechowywanie i składowanie materiałów. Składowane materiały powinny być zabezpieczone przed zanieczyszczeniem i opadami deszczu. 3.3 Sprzęt. Do wykonania robót wykonawca jest zobowiązany używać jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonanych robót. 3.4 Transport. Wykonawca zobowiązany jest do stosowania takich środków transportu, które nie wpłynie niekorzystnie, na jakość wykonanych robót i właściwości przewożonych materiałów. Transport materiałów w obiekcie istniejącymi ciągami komunikacyjnymi. Strona 12

13 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 13 z Wykonanie robót Roboty należy wykonać zgodnie z niniejszym Programem oraz opracowaną i zatwierdzoną przez Zamawiającego dokumentacją projektową Roboty tymczasowe to roboty niezbędne do wykonania robót podstawowych objętych zamówieniem. Roboty tymczasowe nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych. Przed przystąpieniem do wykonywania robót należy wykonać szczelne przegrody odgradzające część modernizowaną od części czynnej szpitala. 3.6 Kontrola jakości robót Kontrola wykonania robót. Kontrola wykonania robót polega na sprawdzeniu zgodności budowy z projektem i niniejszym Programem Odbiór robót. Roboty podlegają następującym etapom odbioru: a) Odbiorowi robót zanikowych i podlegających zakryciu, b) Odbiorowi częściowemu, c) Odbiorowi inspektorski, d) Odbiorowi końcowemu. Odbioru robót zanikowych i podlegających zakryciu - dokonuje inspektor nadzoru. Gotowość do odbioru danej części robót zgłasza wykonawca do nadzoru inwestorskiego. Odbiór będzie przeprowadzony niezwłocznie, jednak nie później niż w ciągu 2 dni roboczych od daty zgłoszenia. Odbiór częściowy - polega na ocenie jakości i ilości wykonanych robot. Odbiór częściowy dokonuje inspektor nadzoru przy udziale przedstawiciela Zamawiającego. Odbioru robót inspektorski - dokonują inspektorzy nadzoru ustanowieni na budowie. Polega on na sprawdzeniu zgodności z warunkami umowy wykonania i przygotowania do odbioru budowy. Po zakończeniu czynności odbiorczych inspektorzy nadzoru potwierdzają na zawiadomieniu sporządzonym przez wykonawcę gotowości do odbioru końcowego robót. Odbiór końcowy robót zakończenie robót oraz gotowość do odbioru końcowego będzie potwierdzona przez Wykonawcę wpisem do dziennika budowy z jednoczesnym powiadomieniem na piśmie Zamawiającego. Gotowość do odbioru musi być potwierdzone przez Inspektora Nadzoru. Odbioru końcowego robót dokonuje komisja powołana przez Zamawiającego w obecności Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodnością z dokumentacją projektową i niniejszym Programem Do zgłoszenia odbioru końcowego Wykonawca zobowiązany jest przygotować i dostarczyć sprawdzone przez nadzór inwestorski następujące dokumenty: rysunki powykonawcze z naniesionymi w sposób czytelny wszelkimi zmianami wprowadzonymi w trakcie budowy, Strona 13

14 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 14 z 30 dokumentację z zakończonych prób i testów, dokumenty potwierdzające jakość i pochodzenie wbudowanych materiałów i urządzeń oraz ich dopuszczenie do stosowania w Polsce, dokumenty atestacyjne świadectwo dopuszczenia do stosowania w budownictwie na terenie Polski symbol B lub CE), certyfikat na znak bezpieczeństwa (jeżeli jest wymagany na podstawie odrębnych przepisów), certyfikat zgodności wyrobu z PN lub aprobatą techniczną, deklaracja zgodności producenta wyrobu z PN lub aprobata techniczna, dokumentacja urządzeń, wyposażenia o ile dotyczy (DTR; skrócone instrukcje rozruchu, obsługi, czynności konserwacyjnych i przeglądów okresowych z określeniem częstotliwości; karty gwarancyjne, paszporty) protokoły badań i sprawdzeń, wszystkie uzgodnienia, decyzje, pozwolenia uzyskane na etapie projektowania/wykonawstwa, które dotyczą przyszłego użytkowania przebudowywanych pomieszczeń Dokumentacja o której mowa w pkt wykonawca dostarcza w 2 egzemplarzach w formie papierowej i na płycie CD w formacie PDF. III CZEŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO - UŻYTKOWEGO 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów. Wykonawca występując w imieniu amawiającego zobowiązany jest uzyskać niezbędne pozwolenia i decyzje. 2. Oświadczenie zamawiającego stwierdzające jego prawa do dysponowania nieruchomością na cele budowlane. Zamawiający oświadcza, że posiada prawo do dysponowania nieruchomością oznaczoną w ewidencji gruntów i budynków, jako działka nr 528/1 i nr 527/3 na cele budowlane. 3. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego Wykonawca jest zobowiązany zrealizować przedmiot zamówienia spełniając wymogi ustawy Prawo Budowlane i innych związanych ustaw i rozporządzeń oraz zasad wiedzy technicznej i sztuki budowlanej. 3.1 Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jednolity Dz.U. z 2016, poz. 290 z późniejszymi zmianami). 3.2 Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpożarowej (tekst jednolity: Dz. U. z 2016, poz. 191 z późniejszymi zmianami). Strona 14

15 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 15 z Ustawa z dnia 27 kwietnia 2001 Prawo ochrony środowiska (tekst jednolity: Dz.U. z 2013, poz z późniejszymi zmianami) 3.4 Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (tekst jednolity: Dz. U. z 2014, poz. 883 z późniejszymi zmianami). 3.5 Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz. U. z 2015, poz z późniejszymi zmianami). 3.6 Rozporządzenia Ministra Transportu, Budownictwa I Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012, poz. 462 z późniejszymi zmianami). 3.7 Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (tekst jednolity: Dz. U. z 2013 poz z późniejszymi zmianami). 3.8 Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719). 3.9 Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. z 2007, Nr 143, poz z późniejszymi zmianami) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 02 grudnia 2015 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz.U. z 2015, poz.2117 ze późniejszymi zmianami), 3.11 Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. z 2004r. Nr 198, poz z późniejszymi zmianami) Rozporządzenia Ministra Infrastruktury z dnia 08 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (tekst jednolity: Dz.U. z 2014r. poz z późniejszymi zmianami) Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity: Dz.U. z 2003r. nr 169, poz z późniejszymi zmianami) Polskie Normy oraz obowiązujące przepisy techniczno-budowlane. W przypadku opisu przedmioty zamówienia na pomocą norm, aprobat, specyfikacji technicznych i systemów odniesienia, o których mowa w niniejszym PFU Zamawiający dopuszcza rozwiązania równoważne opisywanym. 4. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych w szczególności: Strona 15

16 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 16 z Kopia mapy zasadniczej Wykonawca uzyska we własnym zakresie 4.2 Wyniki badań gruntowo wodnych na terenie budowy dla potrzeb posadowienia obiektów. Nie dotyczy. 4.3 Dane dotyczące zanieczyszczeń atmosfery do analizy ochrony powietrza oraz posiadane raporty, opinie, ekspertyzy, z zakresu ochronny środowiska Zamawiający nie posiada Inwentaryzację lub dokumentację obiektów budowlanych, jeżeli podlegają one przebudowie, odbudowie, rozbudowie, nadbudowie lub remontom w zakresie architektury, konstrukcji, instalacji i urządzeń technologicznych a także wskazania Zamawiającego dotyczące zachowania urządzeń naziemnych i podziemnych oraz obiektów przewidzianych do rozbiórki i ewentualnie uwarunkowania tych rozbiórek. Inwentaryzację stanu technicznego istniejących obiektów wykonawca wykona we własnym zakresie w ramach projektu będącym przedmiotem niniejszego zamówienia. Zamawiający jest w posiadaniu fragmentarycznej dokumentacji archiwalnej. 4.4 Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejących sieci wodociągowych, kanalizacyjnych cieplnych, dróg samochodowych kolejowych i wodnych Nie dotyczy 4.5 Dodatkowe wytyczne inwestorskie i uwarunkowania związane z budową i jej przeprowadzeniem Zamawiający posiada do wglądu: decyzje pokontrolne Komendanta KM PSP w Płocku, ekspertyzy Stanu Ochrony Pożarowej, postanowienia Komendanta Mazowieckiej PSP Niniejszy Program Funkcjonalno - Użytkowy (PFU) nie stanowi opracowania wyczerpującego i wykonawca winien wziąć to pod uwagę przy wykonywaniu projektów i planowaniu robót remontowych. Wymagania ujęte w tym PFU mogą nie objąć wszystkich szczegółów niezbędnych do opracowania projektów Wykonawca jest zobowiązany do przestrzegania norm krajowych, które obowiązują, w związku z wykonywaniem prac objętych kontraktem i stosowania ich postanowień na równi z innymi wymaganiami postawionymi w P F - U. Wykonawca jest zobowiązany do bezwzględnego przestrzegania prawa polskiego w trakcie projektowania i realizacji robót zgodnie z normami, przepisami dotyczącymi budowania, budowli i ochrony środowiska oraz do stosowania się do prawa regulującego warunki i wymogi w zakresie celu, jakiemu roboty objęte kontraktem mają służyć. Strona 16

17 PROGRAM FUNKCJONALNO UŻYTKOWY Strona 17 z Załącznik: Nr 1 plan sytuacyjny Nr 2 rzut kondygnacji budynku głównego. Nr 3 przekrój budynku głównego. Nr 4 - rzut kondygnacji budynku dermatologii i okulistyki. Strona 17

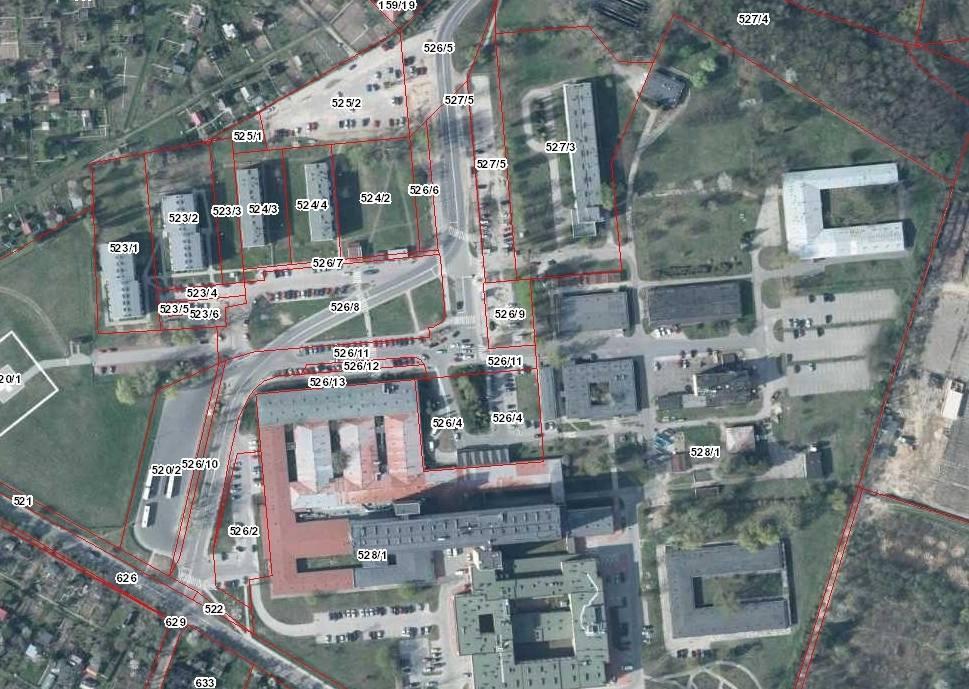

18 Strona 18 z 30 ZAŁĄCZNIK NR 1 DO PFU Budynek oddziału dermatologii i okulistyki Budynek główny część wysoka i niska PLAN SYTUACYJNY LOKALIZACJA BUDYNKÓW

19 Strona 19 z 30 ZAŁĄCZNIK NR 2 DO PFU

20 Strona 20 z 30

21 Strona 21 z 30

22 Strona 22 z 30

23 Strona 23 z 30

24 Strona 24 z 30

25 Strona 25 z 30

26 Strona 26 z 30

27 Strona 27 z 30

28 Strona 28 z 30 ZAŁĄCZNIK NR 3 DO PFU

29 Strona 29 z 30 ZAŁĄCZNIK NR 4 DO PFU
