1 Wóz paszowy Feeder VM Mieszalnik ślimakowy z 1, 2 lub 3 ślimakami

2 Zaawansowana technologicznie produkcja wozów paszowych JF-STLL jest obecnie wiodącym europejskim specjalistą w zakresie produkcji wozów paszowych oraz maszyn do zbioru pasz zielonych. Program wozów paszowych przygotowano z myślą o spełnieniu przyszłościowych wymagań rolników. Wszystkie maszyny są projektowane, konstruowane i produkowane w zakładach JF-STLL w Danii. Wszystkie maszyny są mocowane i spawane w dużych stelażach a tym samym zapewniona zostaje ich równa, wysoka jakość. Zastosowanie blachy ze stali drobnoziarnistej oznacza wozy paszowe są między innymi wyjątkowo odporne na ścieranie. Poprzez to zapewniona jest ich najwyższa jakość sprawiająca, że wozy paszowe JF-STLL Feeder należą do najlepszych oferowanych na rynku. Program wozów paszowych składa się z ośmiu rodzin bazowych. Można go obejrzeć w przedstawionej niżej tabeli. Duża precyzja i wysoki poziom jakości stanowią wyznaczniki rynkowe w produkcji wozów paszowych w JF-STLL, bazujących na dużych, obrotowych zespołach. Pojemność Liczba krów na ładunek (objętość 8000 kg ECM/ krowę/rok) 6,5 m VM S 8 m VM 8-1 S VM 1 ślimaki 2 ślimaki 3 ślimaki Luki Taśma Luki Taśma Luki Kompakt Normalny Normalny Kompakt Kompakt Normalny Normalny Normalny VM-1 S VM-1 VM-1 B VM-2 SB VM-2 S VM-2 VM-2 B VM-3 10 m VM 10-1 S VM 10-1 VM 10-1 B 12 m VM 12-1 S VM 12-1 VM 12-1 B 14 m VM 14-1 VM 14-1 B VM 14-2 SB VM 14-2 S 16 m VM 16-2 SB VM 16-2 S 18 m VM 18-2 SB VM 18-2 S 20 m VM 20-2 SB VM 20-2 S 22 m VM 22-2 VM 22-2 B 27 m VM 27-2 VM 27-2 B 30 m VM 30-2 VM 30-2 B 32 m VM m VM m VM 45-3 Wyposażenie dodatkowe Elewator, 75 cm A A - - A A - A Elewator, 220 cm - B B - A + B A + B B A + B Elewator, 90/160 cm, dla - - A A - - A - Elewator, 100 cm Luki narożne B B Wąska taśma poprzeczna - B - - B B - B A = Montowany z boku B = Montowany z tyłu

3 Feeder VM 45-3 Kompletny program Feeder Feeder VM-1 S VM S VM 8-1 S VM 10-1 S VM 12-1 S Feeder VM-1 VM 10-1 VM 12-1 VM 14-1 Feeder VM-1 B VM 10-1 B VM 12-1 B VM 14-1 B Feeder VM-2 SB VM 14-2 SB VM 16-2 SB VM 18-2 SB VM 20-2 SB Feeder VM-2 S VM 14-2 S VM 16-2 S VM 18-2 S VM 20-2 S Feeder VM-2 VM 22-2 VM 27-2 VM 30-2 Feeder VM-2 B VM 22-2 B VM 27-2 B VM 30-2 B Feeder VM-3 VM 32-3 VM 38-3 VM 45-3

4 Najbardziej odporne na ścieranie wozy paszowe na rynku JF-STLL Feeder VM są jedynymi wozami paszowymi na rynku, które są produkowane przede wszystkim ze stali drobnoziarnistej (S650). Do produkcji wozów paszowych używa się 3 różnych typów stali: 1) Stal standardowa (St.37/S240) 2) Stal jakościowa (st.52/s355) 3)Stal drobnoziarnista (S650) dporność na ścieranie (indeks) 300 S S S240 S355 Standard.Stal jakościowa Stal drobnoziarn Twardość Brinella (kp/mm 2 ) JF-STLL konsekwentnie podąża drogą najlepszej jakości. Jako pierwszy producent wozów paszowych wytwarza je ze stali drobnoziarnistej S500/650. Zastosowanie stali drobnoziarnistej jest szczególnie ważne w zestawieniu ze ślimakami i pierwszymi 50 cm ścian zbiornika. Części te podlegają największemu ścieraniu. Skonstruowane do nieustannej, ciężkiej pracy dporność na ścieranie dzięki stali drobnoziarnistej Aby udokumentować odporność stali drobnoziarnistej na ścieranie, wykonany został cały bogaty program testów. Poniżej widać wyniki testów 2 jednostek testowych, stal jakościowa S355 (st 52) i S650, porównane podczas dokładnie takiego samego przebiegu testu. Stal testowa przed wykonaniem testu ścierania Stal jakościowa (S355) po teście ścierania Jakość stali S355, 6 mm stal jakościowa S650, 6 mm drobnoziarnista Masa na początku testu Masa po 10 godzinach Utrata masy po 10 godzinach 388 gramów 323 gramy 65 gramów 375 gramów 353 gramy 22 gramy Przeciętne wartości wszystkich części testowych w szeregu prób. Wynik testu Utrata masy, która jest 3 razy większa, daje współczynnik 1:3. znacza to: 6 mm S650 odpowiada 17 mm S355. Aby osiągnąć tę samą odporność na ścieranie, jaką ma JF-STLL Feeder przy zastosowaniu 6 mm stali o jakości S650, należałoby do budowy ścian zbiornika przewidzieć 17 mm płyty stali o jakości S355 (st.52)! Korzyści ze stosowania stali drobnoziarnistej S500/650 Wyraźnie mniejsze zużycie powierzchni ścian zbiornika i ślimaków! Niższa masa własna umożliwiająca osiąganie większej masy netto! Łatwość uciągu! (mniejszy ciągnik w sytuacji, gdy z zewnętrznego silosu przejazdowego trzeba przywieźć mniej kiszonki) Mniejsze zużycie opon i dróg transportowych. VM 18-2 S ma niższą masę własną (redukcja masy do 1,9 tony) w porównaniu z wozami paszowymi wykonanymi ze zwykłej stali jakościowej, a równocześnie jest bardziej odporny na ścieranie! Stal drobnoziarnista (S650) po teście ścierania Konkluzja JF-STLL stosuje stal takiej jakości, że jej odporność na ścieranie jest prawie trzykrotnie większa, niż stali S335 (st.52). bei der gleichen Dicke. Przy Feederach wielkości do 20 m3 ściany zbiornika wykonane są z 6 mm stali drobnoziarnistej. Przy maszynach większych pierwsze 65 cm ścian zbiornikawykonane jest z 8 mm stali drobnoziarnistej.

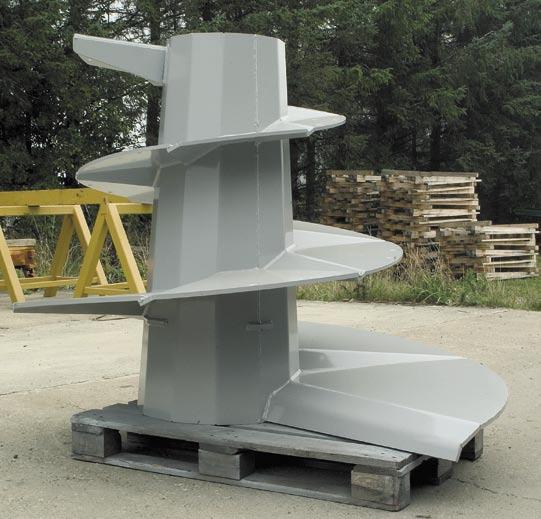

5 Wyjątkowy ślimak mieszający z mieszaniem impulsowym Mieszanie impulsowe Mieszanie impulsowe zapobiega tworzeniu się w zbiorniku mostków z paszy. Kantowe skrzydła ślimaka wytwarzają podczas mieszania pionowe ruchy impulsowe. znacza to, że ślimak ma stały kontakt z mieszaną paszą, co jest warunkiem niezbędnym do optymalnego przebiegu procesu mieszania. Krótkie noże montowane są seryjnie. Do frezowania dużych ilości słomy dostępne są noże długie, z okładziną wolframową. Mniejsze nakłady na konserwację Mocne ułożyskowanie ślimaków składa się z 2 dużych stożkowych łożysk rolkowych. Jest ono stale smarowane u dołu, w kąpieli olejowej. Górne łożysko jest także zawsze doskonale smarowane - nawet przy niskim stanie oleju. Dlatego ślimak mieszający jest wyj ątkowy! Szybkie mieszanie i zadawanie paszy ze względu na dużą szybkość ślimaków. Mieszanie chroniące paszę ze względu na dużą ilość zwojów ślimaków. Efektywne frezowanie gdyż można zamontować ślimak z wieloma nożami. Dobra higiena paszy gdyż duża prędkość ślimaków umożliwia całkowite ich opróżnienie. gdyż nie ma żadnych krawędzi, sworzni, narożników, gdzie pasza mogłaby się gromadzić. Niskie zapotrzebowanie mocy ze względu na stożkową konstrukcję zbiornika. gdyż konstrukcja ślimaka dba o to, aby tylko jedno jego skrzydło przesuwało paszę po podłodze zbiornika. Szybkie i równe zadawanie paszy ze względu na dużą prędkość ślimaków. Duża odporność na ścieranie = długa żywotność gdyż ślimak zbudowany jest ze stali drobnoziarnistej S500.

6 Duża elastyczność także po zakupie! Koncepcja modułowa daje większą elastyczność JF-STLL Feeder zbudowaliśmy w systemie modułowym, co daje Państwu możliwość wyboru dokładnie takiego rozwiązania, jakie odpowiada Państwa potrzebom. Gdy po zakupie wozu paszowego JF- STLL wybudują Państwo nowo oborę albo powiększą stado, to można wtedy odpowiednio dostosować także wóz paszowy. Większa pojemność Absolutne zalety Elastyczność jest decydująca, gdyż rozwój struktur w produkcji zwierzęcej postępuje coraz szybciej, jest ona rozszerzana i tworzona od nowa. Taką elastyczność na przyszłość zapewnia JF-STLL Feeder. Także ze względu na dużą elastyczność JF-STLL Feeder jest łatwy do przezbrojenia. Ma on wielu potencjalnych kupców, gdyż JF-STLL Feeder można dopasować do ich potrzeb. Zmienione zadawanie paszy Przykład VM 10-1, który ze względu na wyposażenie obory, otrzymał dodatkowy luk tylny.

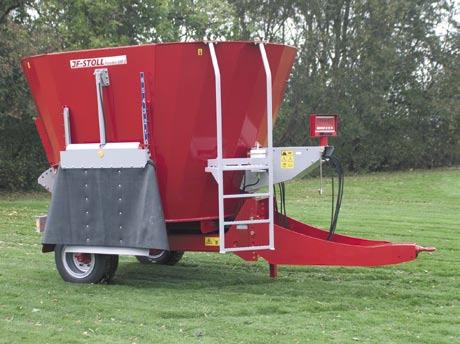

7 Warianty rozładunku Elewator boczny E08 Luk tylny Elewator tylny E22 VM 8-1 S z ekranem gumowym VM S VM 10-1 S z hamulcem najazdowym VM-1 S Warianty wąskie z 1 ślimakiem Dostępne w wielkościach: 6,5 m 3, 8 m 3, 10 m 3 i 12 m krów Praktyczny i solidny wóz paszowy VM 8-1 można uzupełniająco rozbudować z 2 m 3 do VM 10-1 S lub z 4 m 3 do VM 12-1 S. Poprzeczna taśma transportowa tylna Możliwe wyposażenie: Luki boczne i luk tylny (1-3 luków) Elewator boczny E08 (75 cm) Luki boczne z gumą/ blachą stalową VM krów Warianty niskie z 1 ślimakiem Dostępne w wielkościach: 10 m 3, 12 m 3, 14 m 3. Możliwe wyposażenie: Luki boczne i luk tylny (1-3 luków) Elewator boczny E08 (75 cm) Poprzeczna taśma transportowa, tylna (170 cm) Elewator tylny E22 (220 cm) Mocny stalowy ekran otwiera się natychmiast przy uruchomieniu luku. Duży otwór pozwala na swobodny przepływ paszy.

8 VM-1 B VM Feeder z 1 ślimakiem i poprzeczną taśmą transportową VM-1 B dostępny jest w wielkościach: 10 m 3, 12 m 3 i 14 m 3. Możliwe warianty wyposażenia: Poprzeczna taśma transportowa, seryjnie (240 cm) Poprzeczna taśma transportowa z elewatorem BE09 (90 cm) Poprzeczna taśma transportowa z elewatorem BE16 (160 cm) Luk tylny Elewator tylny E22, (220 cm) krów Efektywne karmienie suchymi, bogatymi w słomę mieszankami Wozy paszowe VM z poprzeczną taśmą transportową budowane są w systemie modułowym, co daje Państwu możliwość wyboru rozwiązań z 3 różnymi taśmami. ozwiązania z poprzeczną taśmą transportową są wyjątkowo dobre do mieszanek paszowych z dużym udziałem słomy. prócz tego optymalnie obsługują one także wszystkie pozostałe mieszanki paszowe. Warianty rozładunku Elewator BE09 Elewator BE16 Wszystkie Feeder y z poprzeczną taśmą transportową mają otwór o szerokości 120 cm. Dzięki temu istnieją optymalne warunki do rozładunku suchych, bogatych w słomę mieszanek. 1,20 m Luk tylny Elewator tylny E22 Hamulec najazdowy (Niemcy) z blokadą hamulca przy rewersji. VM 10-1 B VM 14-1 B

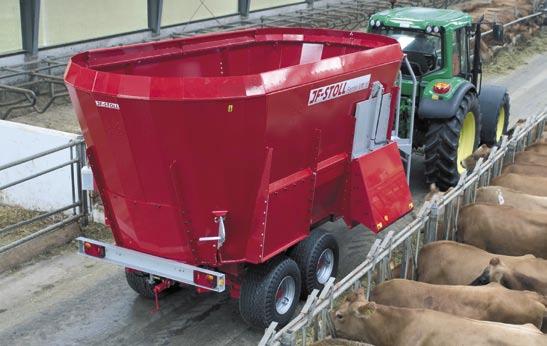

9 VM 16-2 S z amortyzowaną osią tandemową i hamulcem pneumatycznym VM 14-2 S VM 18-2 S Kompaktowy wóz o dużej pojemności To znak rozpoznawczy VM-2 S. Te Feeder y są bardzo wąskie. Z 5 otworami w zbiorniku mają one bardzo duże możliwości wyposażenia w zakresie luków, elewatorów itd. Podawanie paszy przez 2 luki po tej samej stronie podnosi prędkość jazdy i chroni w ten sposób sprzęgło ciągnika. VM-2 S Wąski i niski Feeder z 2 ślimakami Dostępny w wielkościach: 14 m 3, 16 m 3, 18 m 3 i 20 m 3. Możliwości wyposażenia: Luki boczne i tylne (1-5 luków) Elewator boczny E08 (75 cm) Poprzeczna taśma transportowa (170 cm) Elewator boczny E22 (220 cm) Elewator tylny E22, (220 cm) krów Warianty rozładunku VM-2 S z lukami narożnymi Do zadawania paszy w bardzo wąskich budynkach dostępny jest VM-2 S z 1 lub 2 lukami narożnymi. ferowany w wielkościach 14 m 3, 16 m 3, 18 m 3 i 20 m 3. Luki boczne z gumą/blachą stalową Luk tylny Elewator tylny E22 Elewator boczny E08 Poprzeczna taśma transportowa tylna Elewator boczny E22 (tylko przy jednoosiowych)

10 VM-2 SB Efektywne karmienie suchymi, bogatymi w słomę mieszankami Wozy paszowe VM z poprzeczną taśmą transportową budowane są w systemie modułowym, co daje Państwu możliwość wyboru rozwiązań z 3 różnymi taśmami. ozwiązania z poprzeczną taśmą transportową są wyjątkowo krów Wąski i niski Feeder z 2 ślimakami i poprzeczną taśmą transportową Dostępny w wielkościach: 14 m 3, 16 m 3, 18 m 3 i 20 m 3. Możliwe wyposażenie: Poprzeczna taśma transportowa, seryjnie (224 cm) Poprzeczna taśma transportowa z elewatorem BE09 (90 cm) Poprzeczna taśma transportowa z elewatorem BE16 (160 cm) Poprzeczna taśma transportowa z lukami narożnymi dobre do mieszanek paszowych z dużym udziałem słomy. prócz tego optymalnie obsługują one także wszystkie pozostałe mieszanki paszowe. Warianty rozładunku Elewator BE09 Elewator BE16 Luki narożne Poprzeczna taśma transportowa z elewatorem może rozładowywać paszę także na obie strony. Bezstopniowe ustawianie prędkości taśmy jest montowane seryjnie. VM-2 SB można wyposażyć w resorowaną oś tandemową z hamulcami hydraulicznymi lub pneumatycznymi VM 14-2 SB VM 18-2 SB

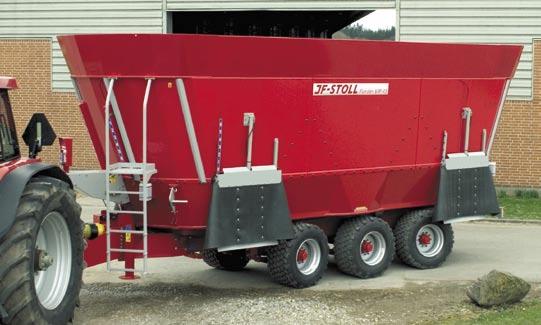

11 VM 30-2 B esorowana oś tandemowa, stała lub obracalna oś tylna. VM 22-2 B seryjnie posiada 1 oś. Maszyna dla usługodawców i dużych gospodarstw VM-2 B to uniwersalny Feeder z poprzeczną taśmą transportową, który w profesjonalny sposób miesza duże ilości pasz. Możliwość zamontowania kolejnych 3 luków oznacza, że Feeder ten jest bardzo elastyczny. ptymalna koncepcja stabilizacji i precyzyjnego ważenia Wszystkie Feeder y wyposażone są w oddzielne podwozie i zbiornik. Eliminuje to naprężenia zbiornika. Pionowy układ pociągowy od ciągnika do systemu osi przebiega bezpośrednio przez ramę pojazdu, nie obciąża komór wagowych, gdyż nie jest przyspawany bezpośrednio do zbiornika. Uniknięto przy tym umieszczenia komór wagowych w układzie pociągowym. Umożliwia to wykorzystanie systemu ważenia także wtedy, gdy ciągnik jest odłączony (wykorzystanie systemu Hitch podczas załadunku). Aby zapobiec niepotrzebnym obciążeniom komór wagowych, poprzeczna taśma transportowa zawsze montowana jest na ramie podwozia. VM-2 B krów Warianty rozładunku Kompaktowy 2-ślimakowy Feeder z poprzeczną taśmą transportową Dostępny w wielkościach: 22 m 3, 27 m 3 i 30 m 3. Możliwe wyposażenie: Poprzeczna taśma transportowa, seryjnie (240 cm) Poprzeczna taśma transportowa z elewatorem BE09 (90 cm) Poprzeczna taśma transportowa z elewatorem BE16 (160 cm) Luk tylny Elewator tylny E22, (220 cm) 1 lub 2 luki boczne tylne Elewator BE09 Elewator BE16 Luki boczne z gumą/ Blachą stalową Luk tylny Elewator tylny E22

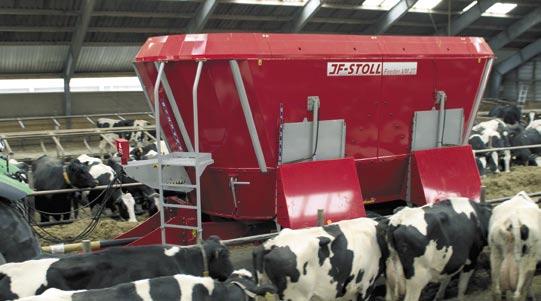

12 VM 27-2 VM-2 2-ślimakowy, duży Feeder dla wielkich gospodarstw z produkcją zwierzęcą oraz usługodawców VM-2 dostępny jest w wielkościach: 22 m 3, 27 m 3 i 30 m 3. Możliwe wyposażenie: Luki boczne i luk tylny (1-5 luków) Elewator boczny E08 (75 cm) Poprzeczna taśma transportowa, tylna (170 cm) Elewator boczny E22 (220 cm) Elewator tylny E22, (220 cm) krów VM 22-2 VM-2 dla dużych gospodarstw Podobnie jak inne, JF-STLL Feeder, również VM-2 można dopasować do każdej wielkości gospodarstwa. Przykładowo, dzięki możliwości montażu 2 luków po tej samej stronie uzyskuje się bardzo wysoką wydajność rozładunku. Jeśli z tyłu zamontowany zostanie elewator, można mieszać i dostarczać paszę np. dla sąsiedniego gospodarstwa. esorowana oś tandemowa, stała lub obrotowa oś tylna. VM 30-2 Warianty rozładunku Luki boczne z gumą/ blachą stalową Elewator boczny E08 Elewator boczny E22 Luk tylny Elewator tylny E22 Poprzeczna tylna taśma transportowa Długi elewator E22 (220 cm) doskonale nadaje się do wyładunku paszy np. na inne przyczepy. Konstrukcja taśmy bazuje na dwóch mocnych pasach zębatych.

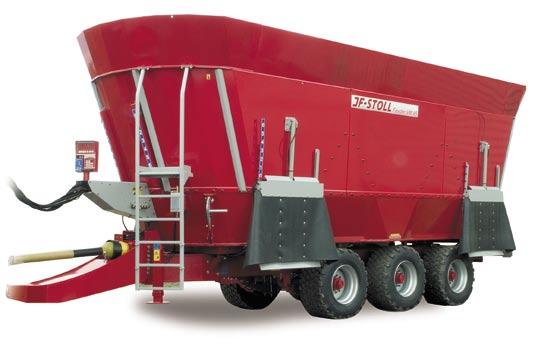

13 VM-3 Feeder z wyjątkowo dużą pojemnością, czyni karmienie efektywnym Wymieszanie i podanie paszy dla 350 odbywa się w czasie około 45 minut. Korzyści, to między innymi minimalne zużycie czasu (tylko jedno napełnienie na karmienie, oraz minimalny transport), minimalne zużycie wozu paszowego (bardzo długa żywotność), minimalny serwis. prócz tego ciągnik i pracownik, mogą w ciągu dnia wykonywać także inne zadania. VM-3 3-ślimakowy Feeder o bardzo dużej pojemności VM-3 dostępny jest w wielkościach: 32 m 3, 38 m 3 i 45 m 3. Możliwe wyposażenie: Luki boczne i luk tylny (1-5 luków) Elewator boczny E08 (75 cm) Poprzeczna taśma transportowa, tylna (170 cm) Elewator boczny E22 (220 cm) Elewator tylny E22, (220 cm) krów Warianty rozładunku Luki boczne z gumą/ blachą stalową Elewator boczny E08 Elewator boczny E22 Niewielka wysokość załadunku przy VM 30-2 i VM 45-3 Szeroki na 240 cm otwór z tyłu VM 45-3 obniża wysokość załadunku o 25 cm. Krawędzie stożka paszy tworzonego podczas mieszania nie sięgają do tylnych krawędzi zbiornika. Konstrukcja taka umożliwiła uzyskanie niskiej wysokości załadunku. Luk tylny Elewator tylny E22 System 3 osi resorowanych gdzie 1. i 3. oś są osiami obrotowymi (VM 38-3/45-3) Poprzeczna tylna taśma transportowa VM 45-3

14 Wyposażenie obsługowe i dodatkowe bsługa funkcji hydraulicznych Jeśli Feeder wyposażony będzie w wiele funkcji hydraulicznych, dostępny jest wtedy blok zaworów dla 2, 3 lub 4 funkcji. bsługa elektryczna i przewód Dokonywana z kabiny ciągnika obsługa elektryczna VM- FEEDE, bazuje na przewodzie elektrycznym między ciągnikiem a Feeder em (maksymalnie 3 funkcje działające dwukierunkowo). JF-STLL LINK Bezprzewodowa, elektryczna obsługa z kabiny ciągnika i ewentualnie ładowarki (maksymalnie4 działające dwukierunkowo funkcje). Można między innymi ustawić hydrauliczne przeciwostrza z ładowarki. Skrzynia przekładniowa Z takim wyposażeniem można zmieniać obroty między 32 a 23 1/min. Dzięki temu można wykorzystać do pracy mniejsze ciągniki. Hydro Step Hydrauliczne przełączanie skrzyni przekładniowej. Efektywna zmiana biegów z kabiny ciągnika. Wspornik hydrauliczny Alternatywnie do pokrętła mechanicznego. JF-STLL LINK Macro Bezprzewodowa, elektryczna obsługa z kabiny ciągnika. Do 6 działających dwukierunkowo funkcji, albo 5 działających dwukierunkowo funkcji hydraulicznych w układzie programowania Makro. - Zaprogramowane czynności robocze wykonywane są tylko jednym naciskiem na pulpicie kontrolnym, jedno naciśnięcie na początku (P1) i jedno na końcu (P2). Poprzez to luki będą automatycznie otwierane i zamykane. JF-STLL Link Macro można ewentualnie łączyć ze zdalną obsługą JF-STLL Link (zewnętrzna obsługa hydraulicznych przeciwostrzy). Wspornik dla Hitch Jeśli Feeder będzie przemieszczany z jednego miejsca załadunku do innego za pomocą ciągnika z zaczepem Hitch, to zalecamy montaż wspornika Hitch. Jeśli zamierza się wykorzystać system ważenia bez poboru prądu z ciągnika, możemy zaoferować wiązkę przewodów do montażu akumulatora (bez akumulatora). Pierścień nadmiarowy Während des Mischens großer Mengen von Strohfutter kann es nötig werden, einen Überlaufring zu montieren (für Modelle ohne separaten Aufbau). Długie noże Do frezowania dużych ilości słomy w szczególności w balotach, dostępne są długie noże z powłoką wolframową. Hydrauliczne przeciwostrza Alternatywa do ręcznej obsługi ustawialnych przeciwostrzy.

15 Przegląd ogumienia znakowanie ogumienia 30x /60x15.5 H29x pony bliźniacze 235/ pony bliźniacze 435/ / pony bliźniacze 600/40x P 305/ / Szerokość (mm) Średnica (mm) Udźwig przy 25 km/h Maks. ciśnienie w oponach (bar) 6 4 8,2 7 8,5 8,7 6 8,5 8 pony bieżnikowane X X X X X VM S 232 cm +18 cm VM 8-1 S 249 cm +18 cm VM 10-1 S 284 cm +18 cm VM 12-1 S 310 cm +18 cm VM 10-1 /B 257 cm +17 cm +19 cm VM 12-1 /B 284 cm +17 cm +19 cm VM 14-1 /B 314 cm +19 cm VM 14-2 S/SB (Tandem) +13 cm (Tandem) +22 cm 250 cm +2 cm +18 cm VM 16-2 S/SB (Tandem) +13 cm (Tandem) +22 cm 268 cm +2 cm +18 cm VM 18-2 S/SB (Tandem) +13 cm (Tandem) +22 cm 285 cm +2 cm +18 cm VM 20-2 S/SB (Tandem) +13 cm (Tandem) +22 cm 302 cm +2 cm +18 cm VM 22-2 /B 296 cm (Tandem) +8 cm -4 cm +19 cm (Tandem) +9 cm (Tandem) +8 cm VM 27-2 /B (Tandem) 341 cm (Tandem) (Tandem) -1 cm VM 30-2 /B (Tandem) 360 cm (Tandem) (Tandem) -1 cm VM 32-3 (Tandem) 305 cm (Tandem) -1 cm VM 38-3 (ś potrójna) +1 cm (ś potrójna) 340 cm VM 45-3 (ś potrójna) +1 cm (ś potrójna) 360 cm = pony wzorcowe z podaniem wysokości całkowitej = pcja z podaniem zmiany wysokości Zastrzega się prawo zmiany wzoru i rozmiarów ogumienia. Wszystkie wysokości mogą ze względu na ciśnienie w oponach, różnić się o +/- 3 cm.

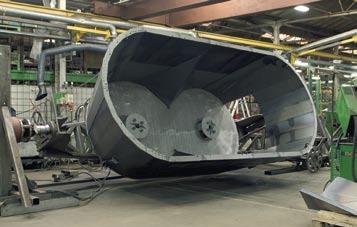

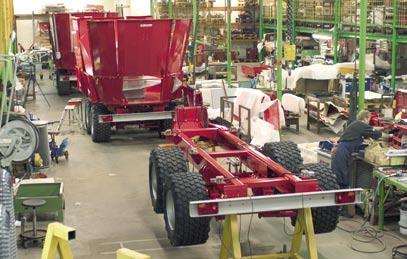

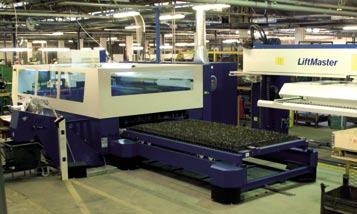

16 Nowoczesne linie produkcyjne JF-STLL korzysta z najnowszych i postępowych technologii produkcji, np. wszystkie blachy o grubości do 25 mm cięte są laserowo. Technologia taka zapewnia bardzo dokładne wykroje i wysoką jakość. Staranna kontrola od surowca do wysyłki Kontrola jakości jest w JF-STLL wzorcowa. Sprawdzamy wszystko surowce, zakupione części oraz, co rozumie się samo przez się, także gotowe maszyny aż do najmniejszego detalu. Żaden produkt nie wychodzi ze JF- STLL bez wcześniejszej, starannej kontroli i testów w zakładach JF-STLL i na polu. Wyjątkowe przygotowanie materiałów Przykład bezkompromisowej dbałości o jakość JF-STLL: Stal stosowana do produkcji podlega specjalnemu procesowi oczyszczania, który gwarantuje doskonałe lakierowanie o niespotykanej trwałości. Lakierowanie JF-STLL wyjątkowa zaleta JF-STLL posiada sterowaną komputerowo lakiernię proszkową. Wraz z przygotowaniem wstępnym metodą chromowania uzyskuje się niezwykle odporną i bardzo twardą powłokę lakierniczą, która jednocześnie jest w 100% neutralna dla środowiska.

17 JF-STLL Doskonały łańcuch JF-STLL ma kosiarki do wszystkich roślin uprawnych. 4 Kosiarki JF-STLL mają szerokości robocze od 1,7 m do 12 m. Mogą rozrzucać materiał szeroko oraz odkładać w pojedyncze i podwójne pokosy. 5 JF-STLL skonstruował pierwszą potrójną kombinację kosiarek zaczepianych o szerokości roboczej 12 metrów. 6 JF-STLL produkuje przetrząsacze o szerokości roboczej 4,5 do 9 m. 7 JF-STLL produkuje także zgrabiarki wirnikowe w wielkościach 2,9 do 9 m. 8 Sieczkarnia JF-STLL dostępna jest z podbieraczem o szerokości 1,6-3,1 m, przyrządem tnącym i wyposażeniem do kukurydzy. 9 Sieczkarnia-przyczepa załadowcza JF- STLL jednoosobowy system wysokiej wydajności. JF-STLL ma długoletnie doświadczenie w produkcji wozów paszowych mieszających na zasadzie wiosła. Seria wozów paszowych JF-STLL złożona jest z mieszalników łopatkowych i pionowych o pojemności od 6,5 do 45 m Mit JF-STLL zoptymalizował zarówno techniką jak i ekonomikę od pola aż do pyska zwierzęcia. Mocny rozrzutnik obornika MTS z JF-STLL posiada 2 mocne, pionowe walce do rozrzutu zbitego nawozu.

18 VM-1 S VM-1 Feeder z lukami VM S VM 8-1 S VM 10-1 S VM 12-1 S VM 10-1 VM 12-1 VM 14-1 Pojemność 6,5 m 3 8 m 3 10 m 3 12 m 3 10 m 3 12 m 3 14 m 3 Masa własna 2500 kg 2650 kg 2800 kg 2860 kg 3380 kg 3550 kg 3650 kg Masa użytkowa 4) 2600 kg 3200 kg 4000 kg 4800 kg 4000 kg 4800 kg 5600 kg Liczba komór wagowych Liczba ślimaków Prędkość ślimaków 32 obr 32 obr 32 obr 32 obr 33 obr 33 obr 33 obr Liczba noży (zamontowanych/maks.) 5/10 5/10 5/10 5/10 7/14 7/14 7/14 Liczba przeciwostrzy (ustawialna) Ciągnik minimum 1) 35 kw/48 KM 40 kw/54 KM 45 kw/61 KM 50 kw/68 KM 50 kw/68 KM 55 kw/75 KM 60 kw/82 KM pony standardowo (oś pojedyncza) 30x x x x x x stück H29x9-15 ozstaw śladów, zewnątrz (G) 1,80 m 1,80 m 1,80 m 1,80 m 1,90 m 1,90 m 2,10 m Wysokość całkowita (A) 2,32 m 2,49 m 2,84 m 3,10 m 2,58 m 2,85 m 3,15 m Długość (B) 4,25 m 4,61 m 4,61 m 4,61 m 4,88 m 4,88 m 4,88 m Szerokości, guma/blacha stalowa: Z 1 lukiem bocznym (C) 2) 2,29 m 2,29 m 2,29 m 2,29 m 2,50/2,57 m 2,50/2,57 m 2,50/2,57 m Z 2 lukami bocznymi (C) 2) 2,36 m 2,36 m 2,36 m 2,36 m 2,54/2,68 m 2,54/2,68 m 2,54/2,68 m Wysokość rozładunku (F) 0,70 m 0,70 m 0,70 m 0,70 m 0,76 m 0,76 m 0,76 m Z elewatorem E08 Podczas transportu (C) 2,50 m 2,50 m 2,50 m 2,50 m 2,84 m 2,84 m 2,84 m 35 stopni od ziemi (D/E) 2,96/1,03 m 2,96/1,03 m 2,96/1,03 m 2,96/1,03 m 3,26/1,16 m 3,26/1,16 m 3,26/1,16 m Całkowicie opuszczony (D/E) 3,02/0,61 m 3,02/0,61 m 3,02/0,61 m 3,02/0,61 m 3,32/0,84 m 3,32/0,84 m 3,32/0,84 m 1 ładunek paszy odpowiada dziennemu zapotrzebowaniu (8000 kg ECM/krowę/rok) dla: VM-1 B VM-2 SB Feeder z taśmą VM 10-1 B VM 12-1 B VM 14-1 B VM 14-2 SB VM 16-2 SB VM 18-2 SB VM 20-2 SB Pojemność 10 m 3 12 m 3 14 m 3 14 m 3 16 m 3 18 m 3 20 m 3 Masa własna 3580 kg 3750 kg 3850 kg 4700 kg 4880 kg 4970 kg 5060 kg Masa użytkowa 4) 4000 kg 4800 kg 5600 kg 5600 kg 6400 kg 7200 kg 8000 kg Liczba komór wagowych Liczba ślimaków Prędkość ślimaków 33 obr 33 obr 33 obr 32 obr 32 obr 32 obr 32 obr Liczba noży (zamontowanych/maks.) 7/14 7/14 7/14 10/20 10/20 10/20 10/20 Liczba przeciwostrzy (ustawialna) Ciągnik minimum 1) 50 kw/68 KM 55 kw/75 KM 60 kw/82 KM 60 kw/82 KM 65 kw/88 KM 70 kw/95 KM 74 kw/100 KM pony standardowe (oś pojedyncza) 30x x stück H29x stück H29x stück H29x stück H29x stück H29x9-15 ozstaw śladów, zewnątrz (G) 1,90 m 1,90 m 2,10 m 1,90 m 1,90 m 1,90 m 1,90 m Wysokość całkowita (A) 2,57 m 2,84 m 3,14 m 2,50 m 2,68 m 2,85 m 3,02 m Długość (B) 5,38 m 5,38 m 5,38 m 6,92 m 6,92 m 6,92 m 6,92 m Szerokości i wysokości rozładunku: Ze standardową poprzeczną taśmą transportową (C/F) 2,47/0,70 m 2,47/0,70 m 2,47/0,70 m 2,24/0,73 m 2,24/0,73 m 2,24/0,73 m 2,24/0,73 m Krótki elewator BE09 podczas trans. (C) 2,50 m 2,50 m 2,50 m 2,37 m 2,37 m 2,37 m 2,37 m 35 stopni od ziemi (D/E) 3,04/0,96 m 3,04/0,96 m 3,04/0,96 m 2,91/1,0 m 2,91/1,0 m 2,91/1,0 m 2,91/1,0 m Całkowicie opuszczony (D/E) 3,07/0,83 m 3,07/0,83 m 3,07/0,83 m 2,94/0,87 m 2,94/0,87 m 2,94/0,87 m 2,94/0,87 m Krótki elewator BE16 podczas trans. (C) 2,55 m 2,55 m 2,55 m 2,52 m 2,52 m 2,52 m 2,52 m 35 stopni od ziemi (D/E) 3,58/1,37 m 3,58/1,37 m 3,58/1,37 m 3,50/1,43 m 3,50/1,43 m 3,50/1,43 m 3,50/1,43 m Całkowicie opuszczony (D/E) 3,72/1,13 m 3,72/1,13 m 3,72/1,13 m 3,60/1,18 m 3,60/1,18 m 3,60/1,18 m 3,60/1,18 m 1 ładunek paszy odpowiada dziennemu zapotrzebowaniu (8000 kg ECM/krowę/rok) dla:

19 VM-2 S B Feeder z lukami VM 14-2 S VM 16-2 S VM 18-2 S VM 20-2 S Pojemność 14 m 3 16 m 3 18 m 3 20 m 3 Masa własna 4450 kg 4630 kg 4720 kg 4810 kg Masa użytkowa 4) 5600 kg 6400 kg 7200 kg 8000 kg Liczba komór wagowych Liczba ślimaków Prędkość ślimaków 32 obr 32 obr 32 obr 32 obr Liczba noży (zamontowanych/maks.) 10/20 10/20 10/20 10/20 Liczba przeciwostrzy (ustawialna) Ciągnik minimum 1) 60 kw/82 KM 65 kw/88 KM 70 kw/95 KM 74 kw/100 KM pony standardowo (oś pojedyncza) 4 stk. H29x stk. H29x stk. H29x stk. H29x9-15 ozstaw śladów, zewnątrz (G) 1,90 m 1,90 m 1,90 m 1,90 m Wysokość całkowita (A) 2,50 m 2,68 m 2,85 m 3,02 m Długość (B) 6,28 m 6,28 m 6,28 m 6,28 m Szerokości, guma/blacha stalowa: Z 1 lukiem bocznym (C) 2) 2,29 m 2,29 m 2,29 m 2,29 m Z 2 lukami bocznymi (C) 2) 2,36 m 2,36 m 2,36 m 2,36 m Wysokość rozładunku (F) 0,80 m 0,80 m 0,80 m 0,80 m Z elewatorem E08 Podczas transportu (C) 2,50 m 2,50 m 2,50 m 2,50 m 35 stopni od ziemi (D/E) 2,98/1,06 m 2,98/1,06 m 2,98/1,06 m 2,98/1,06 m Całkowicie opuszczony (D/E) 3,02/0,64 m 3,02/0,64 m 3,02/0,64 m 3,02/0,64 m 1 ładunek paszy odpowiada dziennemu zapotrzebowaniu (8000 kg ECM/krowę/rok) dla: E D C G F A F VM-2 B Feeder z taśmą VM 22-2 B VM 27-2 B VM 30-2 B Pojemność 22 m 3 27 m 3 30 m 3 Masa własna 7700 kg 8200 kg 8500 kg Masa użytkowa 4) 8800 kg kg kg Liczba komór wagowych Liczba ślimaków Prędkość ślimaków 26 obr 26 obr 26 obr Liczba noży (zamontowanych/maks.) 14/28 14/28 14/28 Liczba przeciwostrzy (ustawialna) Ciągnik minimum 1) 90 kw/122 KM 100 kw/135 KM 110 kw/150 KM pony standardowe 435/ / ) 435/ ) ozstaw śladów, zewnątrz (G) 2,14 m 2,14 m 2,14 m Wysokość całkowita (A) 2,96 m 3,40 m 3,60 m Długość (B) 7,85 m 7,85 m 7,95 m Szerokości i wysokości rozładunku: Ze standardową poprzeczną taśmą transportową (C/F) 2,49/0,96 m 2,49/1,04 m 2,76/1,04 m Krótki elewator BE09 podczas trans.(c) 2,52 m 2,52 m 2,76 m 35 stopni od ziemi (D/E) 3,05/1,12 m 3,05/1,20 m 3,19/1,20 m Całkowicie opuszczony (D/E) 3,08/0,96 m 3,08/1,04 m 3,22/1,04 m Krótki elewator BE16 podczas trans.) 2,55 m 2,55 m 2,76 m 35 stopni od ziemi (D/E) 3,64/1,55 m 3,64/1,63 m 3,78/1,63 m Całkowicie opuszczony (D/E) 3,73/1,29 m 3,73/1,37 m 3,87/1,37 m 1 ładunek paszy odpowiada dziennemu zapotrzebowaniu (8000 kg ECM/krowę/rok) dla: znaczenia Feeder VM = VertikalMischer (mieszalnik pionowy) 1/2/3 = Podaje liczbę ślimaków. VM-B = Feeder z poprzeczną taśmą transportową. VM-S = Wąski Feeder. VM-SB = Wąski Feeder z poprzeczną taśmą transportową. Wymiary wysokości dla wszystkich typów wozów paszowych zależą od ogumienia patrz przegląd ogumienia. pony zastrzeżone. Wszystkie wysokości mogą zmieniać się o +/- 3 cm ze względu na ciśnienie. 1) Przy montażu skrzyni biegów można zmniejszyć zapotrzebowanie mocy o 30-40% zależnie od wozu mieszającego. 2) twarte luki zwiększają szerokość o 30 cm. Jeśli chce się tego uniknąć, można zamontować gumowe ekrany. 3) System osi tandemowej. 4) Cię żar użytkowy przy 10 km/h na własnym gruncie. Ciężar użytkowy na drogach publicznych: Patrz instrukcja obsługi (przy 25 km/h).

20 VM-2 VM-3 Feeder z lukami VM 22-2 VM 27-2 VM 30-2 VM 32-3 VM 38-3 VM 45-3 Pojemność 22 m 3 27 m 3 30 m 3 32 m 3 38 m 3 45 m 3 Masa własna 7400 kg 7900 kg 8100 kg kg kg kg Masa użytkowa 4) 8800 kg kg kg kg kg kg Liczba komór wagowych Liczba ślimaków Prędkość ślimaków 26 obr 26 obr 26 obr 26 obr 26 obr 26 obr Liczba noży (zamontowanych/maksimum) 14/28 14/28 14/28 21/42 21/42 21/42 Liczba przeciwostrzy (ustawialna) Ciągnik minimum 1) 90 kw/122 KM 100 kw/135 KM 110 kw/150 KM 100 kw/135 KM 110 kw/150 KM 120 kw/162 KM pony standardowo 435/ / ) 435/ ) 435/ ) 445/ / ozstaw śladów, zewnątrz (G) 2,14 m 2,14 m 2,14 m 2,15 m 2,15 m 2,15 m Wysokość całkowita (A) 2,96 m 3,40 m 3,60 m 3,07 m 3,40 m 3,60 m Długość (B) 7,20 m 7,20 m 7,40 m 9,50 m 9,50 m 9,60 m Szerokości, guma/blacha stalowa: Z 1 lukiem bocznym (C) 2) 2,51/2,56 m 2,51/2,56 m 2,76 m 2,51/2,56 m 2,51/2,56 m 2,76 m Z 2 lukami bocznymi (C) 2) 2,53/2,64 m 2,53/2,64 m 2,76 m 2,53/2,64 m 2,53/2,64 m 2,76 m wysokość rozładunku (F) 0,96 m 1,04 m 1,04 m 1,07 m 1,07 m 1,07 m Z elewatorem E08 Podczas transportu (C) 2,77 m 2,77 m 2,91 m 2,77 m 2,77 m 2,91 m 35 stopni od ziemi (D/E) 3,24/1,18 m 3,24/1,26 m 3,38/1,26 m 3,24/1,29 m 3,24/1,29 m 3,38/1,29 m Całkowicie opuszczony (D/E) 3,31/0,80 m 3,31/0,88 m 3,45/0,88 m 3,31/0,91 m 3,31/0,91 m 3,45/0,91 m 1 ładunek paszy odpowiada dziennemu zapotrzebowaniu (8000 kg ECM/krowę/rok) dla: ) P rzy montażu skrzyni biegów można zmniejszyć zapotrzebowanie mocy o 30-40%, zależnie od wozu mieszającego. 2) twarte luki zwiększają szerokość o 30 cm. Jeśli chce się tego uniknąć, można zamocować gumowe ekrany. 3) System osi tandemowej. 4) C Specjalista w zakresie maszyn do zielonek i wozów paszowych Gdy idzie o technikę zbioru pasz zielonych, firma JF-Stoll wypracowała sobie na światowym rynku opinię czołowego oferenta i specjalisty w tym zakresie. Przez ponad 50 lat partnerskiej współpracy z rolnikami z całego świata wiele się nauczyliśmy również brać pod uwagę indywidualne wymagania różnych krajów i regionów. Kolejne, ważne impulsy do prac rozwojowych uzyskujemy ze stałego, bliskiego z klientami, handlowcami, rolnikami i naukowcami. Powody, które decydują, że wybierają Państwo maszyny JF-Stoll, to: gwarancja wysokiej wydajności i trwałości maszyny, niskie koszty eksploatacji, różnorodne sfery zastosowania oraz optymalna ekonomika. Wilhelm Stoll Maschinenfabrik GmbH Bahnhofstraße 21 D Lengede Deutschland Tel.: +49 (0)5344/20-0 Fax: +49 (0)5344/ Niektóre produkty mogą być tu pokazane z wyposażeniem dodatkowym. Patrz aktualny cennik wyposażenia seryjnego i dodatkowego. Zastrzegamy możliwość dokonywania zmian konstrukcyjnych i specyfikacji. Zastrzegamy możliwość błędów wydruku. PBPL-425X Printed in Denmark
