3 1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest budowa i przebudowa oświetlenia ronda SK4 w ramach zadania: Rozbudowa skrzyżowania drogi wojewódzkiej nr 774 z ul. Medweckiego na skrzyżowanie typu rondo wraz z infrastrukturą techniczną w ramach zadania pn.: Przebudowa skrzyżowań w ciągu DW nr 774 na skrzyżowania typu rondo zadanie nr 2: Przebudowa pięciu skrzyżowań wraz z budową, przebudową i zabezpieczeniem infrastruktury technicznej Inwestorem zadania jest: Zarząd Dróg Wojewódzkich w Krakowie ul. Głowackiego 56, Kraków. Wykonawcą dokumentacji projektowej jest: EKKOM Sp. z o.o., ul. Wadowicka 8i, Kraków. 2. PODSTAWA OPRACOWANIA 1. Umowa. zawarta pomiędzy Inwestorem, a biurem EKKOM Sp. z o.o. w Krakowie. 2. Mapa do celów projektowych. 3. Założenia wyjściowe do projektowania 4. Wizja lokalna w terenie. 5. Informacje uzyskane od Inwestora. 6. Warunki techniczne przyłączenia. Do podstawowych przepisów prawnych i materiałów wykorzystanych w projekcie należą niżej wymienione ustawy i rozporządzenia: 1. Ustawa z dnia r. o drogach publicznych (Dz. U. nr 14, poz. 60) z późniejszymi zmianami. 2. Ustawa z dnia r. Prawo budowlane (Dz. U. nr 89, poz. 414, z późniejszymi zmianami). 3. Ustawa z dnia r. Prawo ochrony środowiska (Dz. U. nr 62, poz. 627) z późniejszymi zmianami. 4. Ustawa z dnia r. Prawo wodne (Dz. U. nr 115, poz. 1229) z późniejszymi zmianami. 5. Ustawa z dnia r. o planowaniu i zagospodarowaniu przestrzennym (Dz. U nr 80, poz. 717). 6. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. nr 43, poz. 430). 7. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie 8. Rozporządzenia Ministra Przemysłu z dnia r. (Dziennik Ustaw nr 81 poz.473 z 1990r.) EKKOM Sp. z o.o

4 3. STAN ISTNIEJĄCY W stanie istniejącym oświetlenie występuje na ul. Medweckiego i w ciągu drogi wojewódzkiej nr 774 Na pozostałych drogach dojazdowych i na projektowanym rondzie oświetlenia brak. 4. STAN PROJEKTOWANY 4.1. Informacje ogólne Budowę nowego oświetlenia przewidziano jako kablowe z zastosowaniem słupów stalowych ocynkowanych oraz energooszczędnych opraw sodowych. Przebudowa oświetlenia polega na wymianie istniejących opraw i wysięgników na nowe oraz na demontażu i przestawieniu lub wymianę istniejących żerdzi. Dokładną lokalizację projektowanego oświetlenia pokazano na planie sytuacyjnym Przeznaczenie i program użytkowy obiektu Projektowane oświetlenie drogowe przeznaczone jest do oświetlenia ronda na skrzyżowaniu DW 774 z ulicą Medweckiego. Przewidywany czas świecenia oświetlenia to ok godz/rok Forma architektoniczna i funkcja obiektu Zastosowano słupy stalowe ocynkowane oraz żerdzie betonowe o wysokości 10m do słupów dobrano nowe energooszczędne oprawy sodowe. Funkcja oświetlenia sprowadza się do zapewnienia odpowiedniej widoczności po zmroku Rozwiązania projektowe Słupy oświetleniowe Zastosowano nowe uliczne słupy stalowe ocynkowane typu S-100 C oraz słupy betonowe typu: - PB/ŻN-10 - P/ŻN-10 Wysięgnik Zastosowano wysięgniki stalowe ocynkowane typu: - St l=1,5mi 15o kąt nachylenia, - WE3/2, l=1,5m; h=0,618m;5 kąt nachylenia, - WE3/3 l=1,5m; h=0,618m;5 kąt nachylenia, Fundamenty prefabrykowane Zastosowano fundamenty prefabrykowane typu F-150/200. Oprawy oświetleniowe Zastosowano nowe oprawy oświetleniowe sodowe typu: - Lunoida S-150W E40, Szafa oświetleniowa EKKOM Sp. z o.o

5 Zastosowano szafę oświetleniową RSOU3 z zegarem astronomicznym typu CPA 4.0, stopniem ochrony IP 44 oraz odporności na uderzenia mechaniczne IK 10 w II klasie izolacji wykonaną z tworzywa termoutwardzalnego odpornego na UV. Szafa powinna posiadać napięcie znamionowe 230/400V, napięcie znamionowe izolacji 690V oraz prąd znamionowy 630A. Szafę zabudowywać w gruncie na cokołach lub fundamentach prefabrykowanych. Tabliczki bezpiecznikowe Zaprojektowano złącze słupowe typu IZK z wkładkami bezp. Bi-Wts 4A. Kable nn Zastosowano kable elektroenergetyczne czterożyłowe z żyłami aluminiowymi o izolacji i powłoce polwinitowej lub polietylenowej typu YAKXS 4x35mm2. Osłony rurowe Zastosowano osłony rurowe koloru niebieskiego wykonane z polietylenu wysokiej gęstości HDPE typu: - SRS 110 na skrzyżowaniach z drogami i zjazdami - DVK110 na skrzyżowaniach z innymi sieciami Uziomy Na całej długości linii kablowych należy zabudować bednarkę ocynkowaną typu FeZn 25x4. Na końcach każdego obwodu i ich odgałęzień, należy zabudować uziomy pogrążane typu Galmar, cynkowane O 20mm/6-12 o rezystancji Rz<30Ω. Taśmy ostrzegawcze nn Zastosowano taśmę ostrzegawczą do oznaczenia trasy kabli typu TO-ENN/20/8 koloru niebieskiego. Zabezpieczenie wlotów przepustów Do zabezpieczenia wlotów przepustów rurowych należy zastosować dławice czopowe lub masę plastyczną na bazie kauczuku Podstawowe informacje o sposobie wznoszenia obiektu Montaż słupów oświetleniowych Transport i składowanie słupów oświetleniowych należy przeprowadzić wg zaleceń producenta. - słupy należy montować na fundamentach prefabrykowanych, - fundament zabudowany w gruncie należy zabezpieczyć przed agresywnością środowiska, - słupy montować za pomocą dźwigu, - szczegółowe zasady montażu słupów oświetleniowych zawiera instrukcja opracowana przez producenta. Montaż wyposażenia elektrycznego słupów Montaż opraw oświetleniowych, złącz kablowych-słupowych, uziemień oraz kabli powinien być realizowany zgodnie z aktualnie obowiązującymi przepisami ochrony przeciwporażeniowej w urządzeniach elektroenergetycznych na napięcie do EKKOM Sp. z o.o

6 1 kv oraz instrukcją montażu tych urządzeń oraz zasadami obowiązującymi w elektryce w układzie TN-C. Montaż linii kablowych - kable należy układać na warstwie piasku 10 cm, zasypać kolejną warstwą piasku grubości 10 cm, następnie warstwą gruntu rodzimego o grubości, co najmniej 15 cm, a następnie przykryć folią z tworzywa sztucznego grubości, co najmniej 0,5 mm i szerokości, co najmniej 20 cm; zastosować folie koloru niebieskiego dla kabli nn - kable ułożone w ziemi powinny być zaopatrzone na całej długości w trwałe oznaczniki rozmieszczone w odstępach nie większych niż 10 m oraz przy mufach i w miejscach charakterystycznych (skrzyżowania), - na oznacznikach należy umieścić trwałe napisy zawierające, co najmniej: a) symbol i numer ewidencyjny linii b) oznaczenie kabla wg odpowiedniej normy c) znak użytkownika kabla d) rok ułożenia kabla - kable układane w terenie niezabudowanym oraz z dala od charakterystycznych punktów terenu powinny być oznakowane słupkami betonowymi umieszczonymi na powierzchni terenu, - głębokość ułożenia kabli nn mierzona od powierzchni terenu do górnej powierzchni kabla powinna wynosić, co najmniej 70 cm, - kable powinny być ułożone w wykopie linią falistą z zapasem wynoszącym 1 3% długości wykopu, Zasady wykonywania przepustów kablowych - przepusty kablowe pod drogami projektowanymi należy wykonać wyprzedzająco przed rozpoczęciem robót ziemnych metoda wykopu otwartego, - głębokość ułożenia przepustów kablowych powinna być taka, aby odległość mierzona od dna rowu odwadniającego do górnej powierzchni przepustu wynosiła, co najmniej 0,5 m, natomiast odległość mierzona od powierzchni drogi do górnej powierzchni przepustu powinna wynosić min. 0,8m, - długość przepustu kablowego winna być taka, aby odległość pozioma mierzona od końca przepustu do krawędzi rowu odwadniającego wynosiła, co najmniej 0,5m, a w przypadku braku rowu odwadniającego 0,5 m mierzona od końca przepustu do krawędzi jezdni. Końce rur w ziemi zabezpieczyć dławicami czopowymi lub masą plastyczną na bazie kauczuku. 5. DOSTOSOWANIE OBIEKTU DLA OSÓB NIEPEŁNOSPRAWNYCH Słupy oświetleniowe zostały zlokalizowane poza obrębem chodników, co gwarantuje możliwość swobodnego poruszania się osób niepełnosprawnych na wózkach inwalidzkich jak również samych pieszych. 6. CHARAKTERYSTYKA ENERGETYCZNA OBIEKTU Oświetlenie zaprojektowano z zastosowaniem energooszczędnych opraw sodowych o mocy 150W łączna jego moc wynosi 2,04kW, przewidywane roczne zużycie energii 8208,96 kwh. EKKOM Sp. z o.o

7 7. WPŁYW INWESTYCJI NA ŚRODOWISKO Projektowane roboty nie oddziaływają niekorzystnie na środowisko. Po wykonaniu robót teren należy uporządkować. 8. WARUNKI OCHRONY PRZECIWPOŻAROWEJ Nie dotyczy. 9. WARUNKI OCHRONY PRZECIWPORAŻENIOWEJ Szybkie samoczynne wyłączenia zasilania układ sieci TN-C. Dodatkowo wszystkie słupy należy uziemić oraz zastosowano szafy i oprawy w II klasie izolacji. 10. WARUNKI TECHNICZNE WYKONANIA ROBÓT Organizacja robót i organizacja ruchu na czas budowy Szczegółowy podział Robót na etapy przedstawi Wykonawca Kontraktu w zależności od przyjętej technologii robót, możliwości technicznych i efektywności postępów prac. Projekt organizacji ruchu na czas budowy i wynikające z niego zajętości czasowe poszczególnych odcinków Wykonawca powinien sporządzić i uzgodnić z odpowiednimi instytucjami (w tym z Policją). 11. INFORMACJA BIOZ Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: - prace na wysokości montaż elementów punktów oświetleniowych, - prace spawalnicze przy montażu uziemień - wykonywanie prac ziemnych, - praca pod lub w pobliżu linii pod napięciem, - prace przy użyciu ciężkiego sprzętu do montażu słupów. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót, szczególnie niebezpiecznych: - instruktaż stanowiskowy przed rozpoczęciem prac udzielany przez kierownika budowy i brygadzistę - szkolenie okresowe BHP zapoznanie z innymi wewnętrznymi instrukcjami bezpiecznej pracy obowiązującymi w przedsiębiorstwach specjalistycznych Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom: - stosowanie środków ochrony indywidualnej takich jak: - hełmy ochronne - fartuchy, rękawice - wykonywanie prac na polecenie pisemne - inne środki bezpieczeństwa zgodnie z zapisami w poleceniach pisemnych według instrukcji wewnętrznych obowiązujących w przedsiębiorstwach specjalistycznych. 12. INFORMACJE UZUPEŁNIAJĄCE - Prace ziemne wykonywać ręcznie przy skrzyżowaniu z istniejącym uzbrojeniem, roboty należy prowadzić odcinkowo i zgodnie z ustaleniami właścicieli istniejącego uzbrojenia; EKKOM Sp. z o.o

8 - Przed przystąpieniem do robót ziemnych należy zlecić nadzór wszystkim właścicielom uzbrojenia podziemnego na omawianym terenie; - Materiały użyte do wykonania powinny posiadać stosowne dopuszczenia do stosowania w budownictwie. - Osoby wykonujące prace powinny posiadać stosowne uprawnienia do prowadzenia robót. - Dokładną lokalizację urządzeń podziemnych należy ustalić przy pomocy wykopów kontrolnych wykonywanych ręcznie i pod nadzorem użytkowników. - Wszelkie roboty w pobliżu uzbrojenia podziemnego wykonywać pod nadzorem użytkowników, stosując się do ich zaleceń odnośnie zabezpieczeń urządzeń. - Przed przystąpieniem do robót Wykonawca sporządzi harmonogram prowadzenia robót i uzgodni go z Tauron Dystrybucja S.A. 13. SPIS NORM I WYTYCZNYCH [1] Zarządzenie nr 29 Ministra Górnictwa i Energetyki z dnia w sprawie doboru przewodów i kabli elektroenergetycznych do obciążeń prądem elektrycznym. [2] Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie [3]Rozporządzenia Ministra Przemysłu z dnia r. (Dziennik Ustaw nr 81 poz.473 z 1990r.) [4]PN-98/E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami roboczymi gołymi. [5] PN-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa Linie prądu przemiennego z przewodami roboczymi w izolacji oraz przewodami w osłonie izolacyjnej [6] PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. [7] N SEP E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. [8] P SEP-E-001 Sieci elektroenergetyczne niskiego napięcia. Ochrona Przeciwporażeniowa [9] PN-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. [10] N SEP-E-003 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. [11] Rozporządzenia Ministra Przemysłu z dnia r. (Dziennik Ustaw nr 81 poz.473 z 1990r.) [12] PN-EN Oświetlenie dróg 14. OBLICZENIA TECHNICZE Sprawdzenie doboru kabli i zabezpieczeń Pz 2040 I 3, 16A 1,73* U *cos 1,73* 400* 0,93 P 1530 I obw. 1 2, 37A 1,73* U *cos 1,73* 400 *0,93 EKKOM Sp. z o.o

9 P 170 I opr 0, 79A U * cos 230 *0,93 Przyjmuję: - zabezpieczenie przedlicznikowe S313B-25 A - zabezpieczenie obwodów oświetleniowych S313B - 16A - zabezpieczenie opraw oświetleniowych IZK z wkładkami bezp. Bi-Wts 4A. Sprawdzenie kabla w obwodzie 1 Dopuszczalna obciążalność długotrwała dla kabla YAKXS 4x35mm 2 wynosi Iz=132A 2,37A<16A<132A 1,45*16A<1,45*132A 23,2<191,4A Warunki spełnione. Sprawdzenie przewodu w słupie oświetleniowym Dopuszczalna obciążalność długotrwała dla kabla YDYżo 3x2,5mm 2 wynosi Iz=31A 0,51<4A<31A 1,45*4A<1,45*31A 5,8A<44,95A Warunki spełnione. Moce oprawy 150W (pobór 170W), Łączna moc szczytowa: 2040W Spadek napięcia na: - linii zasilającej RSOU3: U - obwodzie oświetleniowym U P* l* *5* U * * s 230 *36*35 % n P * l * U * * s 230 *36*35 % n 0,01% 0,38% - przewodzie kabelkowym YDYżo 3x2,5mm 2 zasilający ostatnią oprawę U 2* P* l*100 2*110*12* U * * s 230 *58*2,5 % n 0,04% Sumaryczny spadek napięcia: 0,39%<5% Spadek napięcia liczony do ostatniej lampy w obwodzie jest mniejszy od dopuszczalnego spadku napięcia, który dla obwodów oświetleniowych wynosi 5%. EKKOM Sp. z o.o

10 Sprawdzenie skuteczności ochrony przeciwporażeniowej dla oświetlenia Stacja transf. ZK3a RSOU4 Słup nr 1/5 Oprawa150W YAKY 4x120 AL4x35 YAKXS 4x35 YAKXS 4x35 YAKXS4x35 YDYżo 3x2,5 L=64m L=376m L=76m L=5m L=166m L=12m A B C Obliczeń dokonano na podstawie danych: - Transformator 400 kva R t =0,0051; X t =0, m przewodu YAKY 4x120 R 4x120 =0,030; X 4x120 =0, m przewodu AL 4x35 R 4x35 =0,61; X 4x35 =0,22-76m kabla YAKXS 4x35 R 4x35 =0,12; X 4x35 =0,012-5m kabla YAKXS 4x35 R 4x35 =0,008; X 4x35 =0, m kabla YAKXS 4x35 R 4x35 =0,27; X 4x35 =0, m przewodu YDYżo 3x2,5 R 2,5 =0,136; X 2,5 =0,0018 Obliczeniowa impedancja pętli zwarciowej przy zwarciu w punkcie A 2 2 R X Z= 0,8 Z A =1,02 Znamionowy prąd wyłącznika nadprądowego w RSOU3 wynosi 25A Minimalny prąd wyłączeniowy zapewniający szybkie wyłączenie wynosi: I w =k*i n, gdzie k=5 I w =5*25=125A I w *Z A <230V 125*1,02<230V 127,5V<230V Warunki ochrony przeciwporażeniowej są spełnione. Obliczeniowa impedancja pętli zwarciowej przy zwarciu w punkcie B Z B =1,34 Znamionowy prąd wyłącznika nadprądowego dla obw. wynosi 16A Minimalny prąd wyłączeniowy zapewniający szybkie wyłączenie wynosi: I w =k*i n, gdzie k=5 I w =5*16A=50A I w *Z B <230V 80*1,34<230V 107,2V<230V EKKOM Sp. z o.o

11 Warunki ochrony przeciwporażeniowej są spełnione. Obliczeniowa impedancja pętli zwarciowej przy zwarciu w punkcie C Z C =1,51 Znamionowy prąd wyłącznika nadprądowego w słupie wynosi 4A Minimalny prąd wyłączeniowy zapewniający szybkie wyłączenie wynosi: I w =k*i n, gdzie k=5 I w =5*4A=20A I w *Z C <230V 20*1,51<230V 30,2V<230V Warunki ochrony przeciwporażeniowej są spełnione. System ochrony przed porażeniem - szybkie wyłączenie zasilania 15. OBLICZENIA FOTOMETRYCZNE Wymagane minimalne wartości parametrów oświetleniowych dla poszczególnych sytuacji oświetleniowych przyjęto w oparciu o Normę PN-EN :2007: Obliczeń fotometrycznych dokonano wybierając najgorsze przypadki z pośród zaprojektowanego oświetlenia. W tym celu wykorzystano program komputerowy DIALux. Klasa oświetleniowa Średnia Luminancja Lśr [cd/m2] Średnia natężenia oświetlenia Eśr [lx] Rónomierność Uo [Lmin/Lśr] Lub min. Natężenie Emin [lx] Oświetlenie ronda CE Oświetlenie dróg dojazdowych ME4b ,4 EKKOM Sp. z o.o

12 EKKOM Sp. z o.o

13 EKKOM Sp. z o.o

14 EKKOM Sp. z o.o

15 EKKOM Sp. z o.o

16 EKKOM Sp. z o.o

17 EKKOM Sp. z o.o

18 EKKOM Sp. z o.o

19 EKKOM Sp. z o.o

20 EKKOM Sp. z o.o

21 EKKOM Sp. z o.o

22 EKKOM Sp. z o.o

23 EKKOM Sp. z o.o

24 EKKOM Sp. z o.o

25 EKKOM Sp. z o.o

26 EKKOM Sp. z o.o

27 16. WYKAZ PODSTAWOWYCH MATERIAŁÓW DO MONTAŻU LP. OKREŚLENIE RODZAJU MATERIAŁU ILOŚĆ UWAGI Budowa Oświetlenia 1. Punkt oświetlenia drogowego o wyposażeniu - słup stalowy typus-100c h=10m - wysięgnik drogowy trójramienny typu St=1,5m, o nachyleniu 15o - oprawa oświetleniowa typu Lunoida S-150W E-40 II klasa 12 kpl. izolacji - fundament prefabrykowany F-150/200 - złącze słupowe IZK z wkładką bezp. Bi-Wtz 4A - przewód YDYżo 3x2,5 do zasilania opraw 12m. 2. Punkt oświetlenia drogowego o wyposażeniu: -Oprawa Lunoida S-150W E-40 II klasa izolacji, - wysięgnik WE3/3; l= 1,5m; h=0,618m;5 kąt, - żerdź PB/ŻN-10 - przewód zasilający oprawę LgY-2,5 2kpl. - zaciski odgałęziające przebijające izolację - bezpiecznik napowietrzny - inny niezbędny osprzęt do zamontowania i podłączenia oprawy oświetleniowej Podbudowa punkt oświetlenia drogowego o wyposażeniu: -Oprawa Lunoida S-150W E-40 II klasa izolacji, - wysięgnik WE3/2; l= 1,5m; h=0,618m;5 kąt, - żerdź P/ŻN-10 - przewód zasilający oprawę LgY-2,5 1kpl - zaciski odgałęziające przebijające izolację - bezpiecznik napowietrzny - inny niezbędny osprzęt do zamontowania i podłączenia oprawy oświetleniowej Przebudowa istniejących punktów oświetleniowych. Wymiana na: - oprawę typu Lunoida S-150W - wysięgnik typu WE3/2 l=1,5m; h=0,618m;5 kąt nachylenia - przewód zasilający oprawę LgY-2,5 4kpl. - zaciski odgałęziające przebijające izolację - bezpiecznik napowietrzny - inny niezbędny osprzęt do zamontowania i podłączenia oprawy oświetleniowej 4. Szafę oświetleniową typy RSOU3, zamykana na wkładkę Master Key. Sterowanie odbywa się za pomocą zegara 1kpl. astronomicznego CPA Kable niskiego napięcia: -YAKXS 4x35mm2 0,6/1kV 300m. EKKOM Sp. z o.o

28 6. Uziom pogrążany, cynkowany O20mm, - R 30Ω - R 10Ω - Bednarka ocynkowana typu FeZn 25x4. 7. Osłony rurowe: - SRS DVK110 Przepięcie linii napowietrznej 3 kpl. 1 kpl. 300m. 90m. 18m. 88m 8. Taśma ostrzegawcza 400m. 9. Pozostały niezbędny osprzęt do prawidłowego wykonania wg oświetlenia potrzeb 10. Zabezpieczenie wlotu rur ochronnych - masa plastyczna wg potrzeb 11. Pomiary powykonawcze 1 kpl. Zabudowane urządzenia winny posiadać certyfikat bezpieczeństwa lub deklarację zgodności z normami. Zestawienie materiałów obejmuje materiały i urządzenia podstawowe. Niezależnie od stopnia dokładności i precyzji dokumentacji definiującej usługę do wykonania, Wykonawca zobowiązany jest do uzyskania dobrego rezultatu końcowego. W związku z tym wykonane instalacje muszą zapewnić utrzymanie założonych parametrów Zgodnie z treścią art. 29 ust. 3 Ustawy Prawo Zamówień Publicznych, projekt realizuje konkretny ciąg technologiczny, więc dopuszcza się stosowanie urządzeń równoważnych co do ich cech i parametrów, a wszelkie nazwy firmowe urządzeń i wyrobów użyte w dokumentacji projektowej powinny być traktowane jako definicje standardu, a nie jako konkretne nazwy firmowe tych urządzeń i wyrobów zastosowanych w dokumentacji. 17. WYKAZ PODSTAWOWYCH MATERIAŁÓW DO DEMONTAŻU LP. OKREŚLENIE RODZAJU MATERIAŁU ILOŚĆ UWAGI 1. Kompletny punkt oświetleniowy o wyposażeniu: - słup P/ŻN-10 - oprawa oświetleniowa sodowa 2 kpl. - kpl zabezpieczeń 2. Oprawa oświetleniowa 4kpl. 3. Demontaż linii napowietrznej AsXSn2x25mm2 85m Zdemontowane urządzenia jeśli to możliwe można wykorzystać do ponownego montażu, złożyć w miejscu wskazanym przez ich właściciela lub poddać utylizacji. Podpis projektanta Kraków, luty 2015 r.... EKKOM Sp. z o.o

29 B. CZĘŚĆ FORMALNO PRAWNA EKKOM Sp. z o.o

30 1. Spis uprawnień i zaświadczeń o przynależności do izby inżynierów budownictwa: Mgr inż. Michał Żarnotal Mgr inż. Michał Żarnotal Mgr inż. Wiesław Żołnowski Mgr inż. Wiesław Żołnowski Uprawnienia budowlane nr: SLK/2013/POOE/07 Zaświadczenie o przynależności do izby Uprawnienia budowlane nr: SLK/2829/POOE/09 Zaświadczenie o przynależności do izby EKKOM Sp. z o.o

31 1.1 mgr inż. Michał Żarnotal Uprawnienia budowlane nr: SLK/2013/POOE/07 EKKOM Sp. z o.o

32 EKKOM Sp. z o.o

33 1.2. mgr inż. Michał Żarnotal Zaświadczenie o przynależności do izby EKKOM Sp. z o.o

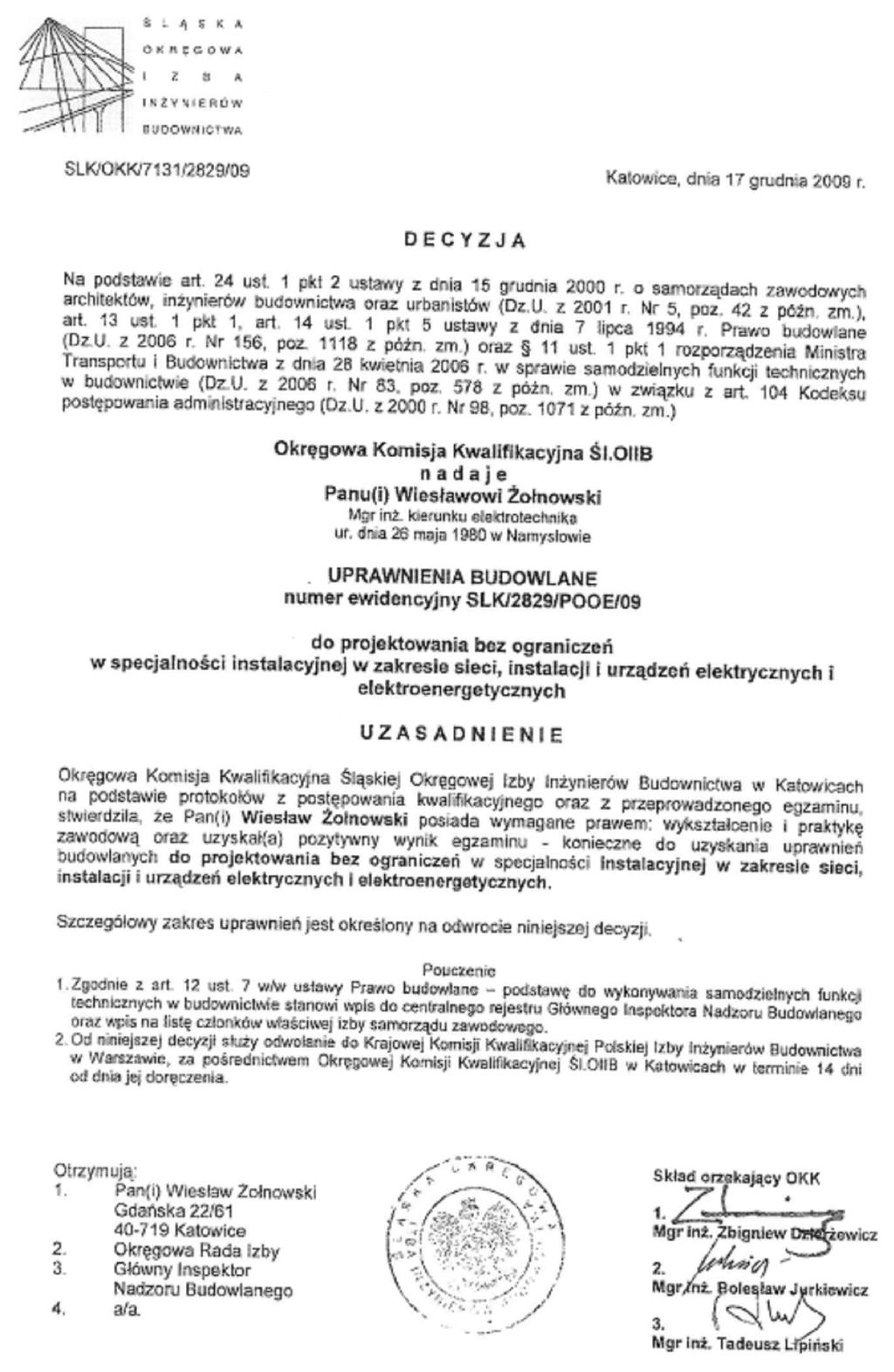

34 1.3. mgr inż. Wiesław Żołnowski Uprawnienia budowlane nr: SLK/2829/POOE/09 EKKOM Sp. z o.o

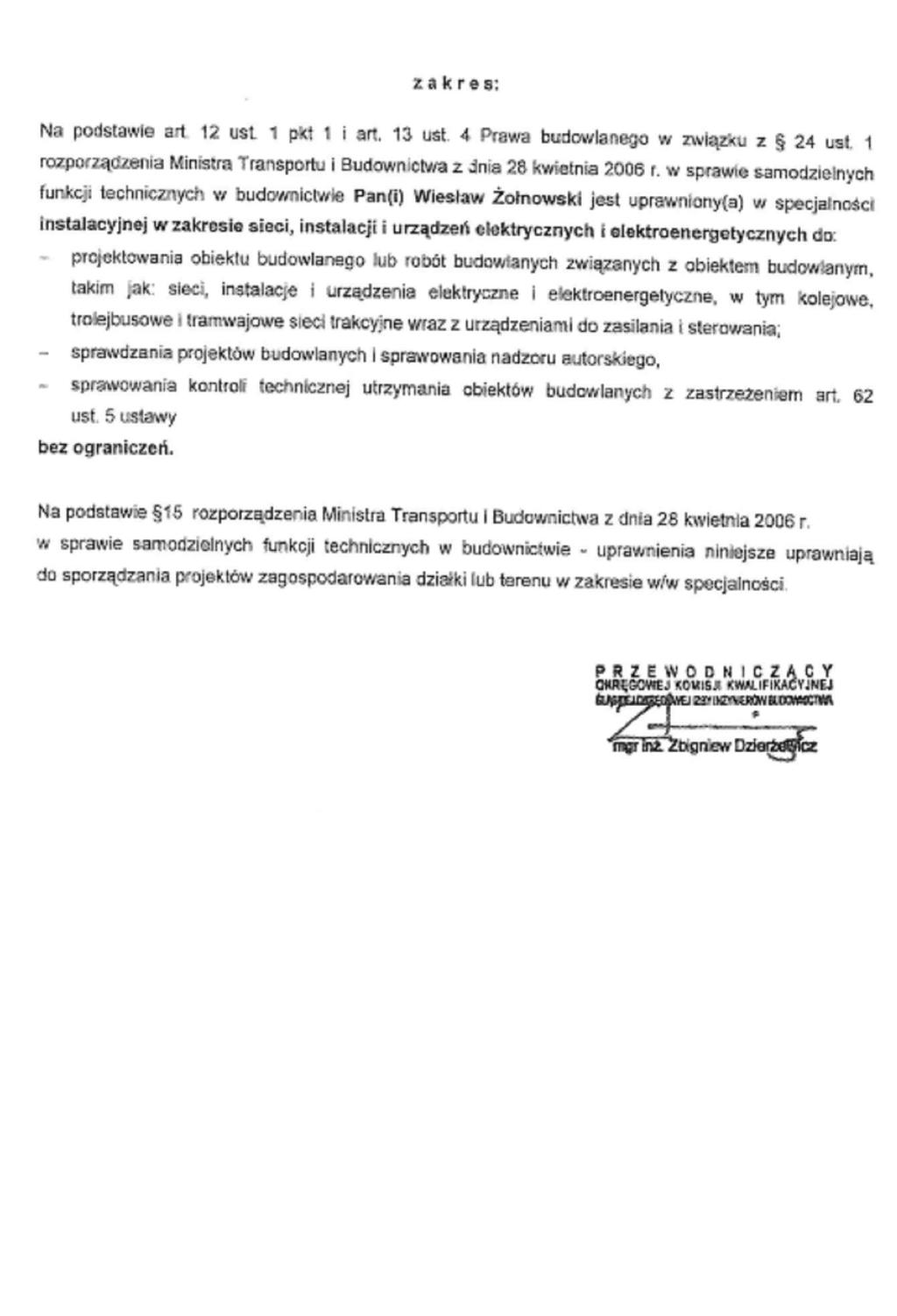

35 EKKOM Sp. z o.o
