1 INSTRUKCJA OBSŁUGI PRZEŁĄCZNIK ZARZĄDZALNY 24x 10/100 RJ-45, 4 sloty SFP / RJ-45 TP-Link TL-SL5428 #06793 wersja 1.1

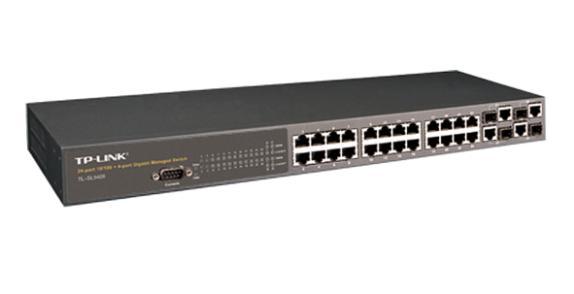

2 Wstęp Urządzenia TL-SL5428 to wysokowydajne, zarządzalne przełączniki sieciowe wyposażone w 24 porty RJ-45 10/100 Mbps, 4 porty RJ Mbps Combo oraz 4 wolne sloty 1000 Mbps SFP Combo. Urządzenia spełniają wymagania standardów IEEE 802.3/u/ab/x/z oraz IEEE 802.1D/Q/p/x dla przełączników Fast Ethernet i Gigabit Ethernet. Zarządzanie odbywa się poprzez interfejs WWW, telnet, RMON, SNMP lub konsolę (CLI). Zaawansowane opcje zarządzania pozwalają na m.in. kontrolę przepustowości, statystyki, funkcje zapewniania jakości transmisji QoS, limitowanie dostępu do portów (filtrowanie adresów MAC/IP). Bezpieczeństwo transmisji zapewniają protokoły SSL, SSH, SNMPv3. Przełączniki mogą być montowane w szafach 19''. Możliwe jest stackowanie przełączników za pomocą adresu IP. Ostrzeżenie Należy zapewnić bezpieczne warunki pracy urządzenia (np. używać tylko ekranowanych przewodów do połączenia z komputerem lub innym urządzeniem peryferyjnym). Dokonanie przez użytkownika jakichkolwiek własnych zmian w urządzeniu może spowodować utratę możliwości jego legalnego użytkowania. Bezpieczeństwo użytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyższą starannością o bezpieczeństwo osób instalujących i użytkujących. Dla zapewnienia bezpieczeństwa pracy, należy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). 1. Zawartość opakowania - przełącznik zarządzalny TL-SL5428, - kabel zasilający, - kabel konsolowy RS-232, - uchwyty mocujące do szafy, - 4 przyklejane gumowe podkładki, - instrukcja obsługi w języku angielskim, - płyta CD, - niniejsza instrukcja obsługi. Podczas dostawy należy upewnić się, że opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń należy niezwłocznie skontaktować się z dostawcą. Prosimy również o sprawdzenie zgodności zawartości opakowania z powyżej zamieszczoną listą. 2. Zawartość instrukcji Instrukcja ta zawiera opis przełącznika zarządzalnego TL-SL5428 z odpowiednimi procedurami instalacji, konfiguracji i użytkowania. Przed przystąpieniem do instalacji urządzenia należy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Przełącznik zarządzalny TL-SL5428 jest zgodny z przepisami w zakresie bezpieczeństwa użytkowania urządzeń elektrycznych. - gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami, - przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie należy odłączyć od zasilania, - nie stosować uszkodzonych lub zużytych przewodów zasilania, gdyż powodują one znaczne zagrożenie dla bezpieczeństwa użytkownika, - prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny, - nie stosować urządzenia w miejscach występowania substancji łatwopalnych, - zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, - upewnić się, że urządzenie zostało odpowiednio zamocowane, 2

3 - urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami, - jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu może skroplić się para wodna uniemożliwiając prawidłowe funkcjonowanie. Należy wówczas odczekać, aż wilgoć odparuje. Uwaga! Nadajniki optyczne korzystają z lasera o dużej mocy. Skierowanie go w kierunku oczu może spowodować uszkodzenie wzroku. Nie należy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne może spowodować trwałe uszkodzenie urządzenia. 4. Instalacja sprzętu 4.1 Zasilanie Przełącznik sieciowy TL-SL5428 jest zasilany z wbudowanego zasilacza. Przy pomocy załączonego przewodu zasilania należy podłączyć urządzenie do sieci 230V. 4.2 Oprogramowanie Do prawidłowego funkcjonowania przełącznika nie jest wymagane instalowanie dodatkowego oprogramowania. 4.3 Środowisko pracy Należy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory, itp.). 5. Instalacja okablowania Specyfikacja przyłączy UTP: przełącznik sieciowy obsługuje funkcje auto-krosowania MDI/MDI-X, z tego powodu do podłączenia elementów sieci aktywnych i pasywnych można wykorzystać przyłącza niekrosowane (straight-through), do połączenia przełącznika sieciowego z komputerem należy wykorzystać przyłącze UTP kategorii 5 lub 5e, maksymalna długość zastosowanego przyłącza UTP nie powinna przekroczyć 100 metrów. aby poprawnie zainstalować moduły światłowodowe należy: sprawdzić czy moduł optyczny jest odpowiedniego typu i czy jest przystosowany do obudowy, wpiąć moduł światłowodowy do przełącznika sieciowego, zainstalować przyłącze światłowodowe w module, powtórzyć powyższe kroki dla innych modułów. 6. Praca z przełącznikiem zarządzalnym TL-SL5428 Przełącznikiem zarządzać można poprzez: telnet, konsole, SNMP, RMON, WWW, wpisując w pole adresowe przeglądarki adres IP przełącznika. Urządzenie może pobrać swój adres IP automatycznie z serwera DHCP znajdującego się w sieci, można również ustawić go za pomocą konsoli. W tym celu należy po połączeniu się z przełącznikiem wykonać następujące komendy: 3

4 - aby ustawić adres IP oraz maskę gdzie: Console(config)#interface vlan 1 Console(config-if)#ip address adres_ip maska Console(config-if)#exit adres_ip to adres, nadawany przełącznikowi, maska to maska podsieci. W celu ustawienia domyślej bramy: gdzie: Console(config)#ip default-gateway adres_bramy adres_bramy to adres IP domyślnej bramy. Fabryczne ustawienia przełącznika: Adres IP: (pobierany z serwera DHCP) Maska: (pobierana z serwera DHCP) Brama: (pobierana z serwera DHCP) Po poprawnym skonfigurowaniu adresu IP przełącznika, podając adres IP w polu adresu przeglądarki internetowej i zatwierdzając klawiszem [Enter] wyświetlony zostanie ekran logowania. Należy wprowadzić poniższe dane: Username: Password: 7. Opcje zarządzania admin admin System - System Information - podstawowe informacje o systemie, - Switch Information - informacje o ilości portów, wersji oprogramowania, itp. - Bridge Extension - ustawienia o rozszerzeniach dla urządzen zarządzalnych, - IP Configuration - ustawienia IP urządzenia, - Jumbo Frames - ustawienia ramek jumbo, - File Management - Copy Operation - możliwość kopiowania plików z oprogramowaniem do przełącznika, - Delete - umożliwia usuwanie w/w plików, - Set Start-Up - wybór oprogramowania, które ma być uruchomione, - Line - Console - ustawienia parametrów połączenia konsolowego, - Telnet - konfiguracja parametrów połączenia Telnetowego, - Log - Logs - ustawienia dzienników zdarzeń, - System Logs - opcje dziennika zdarzeń systemowych, - Remote Logs - ustawienie przekierowania komunikatów zdarzeń do zdalnej l lokalizacji, - SMTP Logs - ustawienia komunikatów protokołu SMTP, - Reset - ponowne uruchomienie przełącznika, - SNTP - Configuration - konfiguracja ustawień klienta SNTP, - Clock Time Zone - ustawienia strefy czasowej dla protokołu SNTP, - SNMP - Configuration - konfiguracja SNMP, - Agent Status - ustawienia agenta SNMP, - SNMPv3 - Engine ID - ustawienia ID urządzenia dla protokołu SNMP v3, - Remote Engine ID - ustawienia ID urządzenia zdalnego dla protokołu SNMP v3, - Users - ustawienia użytkowników urządzenia dla protokołu SNMP v3, 4

5 - Remote Users - ustawienia użytkowników zdalnych urządzenia dla protokołu SNMP v3, - Groups - ustawienia grup urządzenia dla protokołu SNMP v3, - Views - ustawienia widoków urządzenia dla protokołu SNMP v3, Security - User Accounts - zmiana hasła użytkownika, - Authentication Settings - opcje identyfikacji, ustawienia RADIUS, TACACS, - Encryption Key - kluczy szyfrowania dla serwerów RADIUS, TACACS -AAA - RADIUS Group Settings - przypisanie skonfigurowanych serwerów RADIUS do konfiguracji rozliczania - TACACS+ Group Settings - przypisanie skonfigurowanych serwerów TACACS do konfiguracji rozliczania - Accounting - Settings - konfiguracja rozliczania usług dla celów bezpieczeństwa lub bilingowych - Periodic Update - konfiguracja interwału przesyłania aktualizacji do serwera RADIUS AAA X Port Settings - konfiguracja przypisania rozliczania do określonego interfejsu - Exec Settings - konfiguracja metody autoryzacji dla konsoli lub telnetu - Summary - podsumowanie i statystyki wykorzystania rozliczeń - Authorization - Settings - konfiguracja autoryzacji dla wybranych usług - EXEC Settings - określenie sposobu autoryzacji dla konsoli i telnetu - Summary - informacje na temat ustawień autoryzacji - HTTPS Settings - ustawienia protokołu HTTPS - SSH - Settings - konfiguracja protokołu SSH, - Host-Key Settings - generowanie pary kluczy (publicznego i prywatnego), - SSH User Public-Key Settings - importowanie i zarządzanie kluczami publicznymi RSA i DSA użytkownika - Port Security - ustawienia polityki bezpieczeństwa na portach, X - zarządzanie identyfikacją w sieci, - Information - wyświetlenie globalnych ustawień 802.1X, - Configuration - konfiguracja globalnych ustawień 802.1X, - Port Configuration - konfiguracja poszczególnych portów - Statistics - wyświetlenie statystyk protokołu dla poszczególnych portów, - Web Authentication - Configuration - konfiguracja ustawień autoryzacji WEB - Port Configuration - włączenie/wyłączenie autoryzacji WEB dla poszczególnych portów - Port Information - informacje o statusie poszczególnych portów - Re-authentication - wymuszenie natychmiastowej ponownej autoryzacji przez hosta - Network Access - Configuration - konfiguracja globalnych parametrów dostępu do sieci - Port Configuration - konfiguracja dostępu do sieci dla poszczególnych portów - Port Link Detection Configuration - konfiguracja parametrów wykrywania podłączenia urządzeń do portu - MAC Address Information - wyświetlanie statystyk dostępu do sieci - MAC Authentication - Port Configuration - konfiguracja autoryzacji MAC dla portów - ACL - Configuration - ustawienia filtrowania pakietów dla IP lub MAC, - Port Binding - dołączanie portu do poszczególnych list, - IP Filter - lista IP klientów z prawami zarządzania przełącznikiem, 5

6 Port - Port Information - wyświetla status połączenia portu, - Trunk Information - wyświetla status trunków, - Port Configuration - konfiguracja parametrów połączenia dla portów, - Trunk Configuration - konfiguracja parametrów połączenia dla trunków, - Trunk Membership - wyszczególnienie portów, które mają tworzyć trunk, - LACP - Configuration - ustawienia dynamicznego tworzenia trunków, - Agregation Port - konfiguracja parametrów dla członków grupy agregacyjnej, - Port Counters Information - statystyki protokołu LACP, - Port Internal Information - informacje o zagregowanym łączu od strony przełącznika zarządzanego, - Port Neighbors Information - informacje o zagregowanym łączu od strony przełącznika zdalnego - Port Broadcast Control - ustawienia dla portów wartości progowych dla broadcast storm, - Trunk Broadcast Control - ustawienia dla trunków wartości progowych dla broadcast storm, - Mirror Port Configuration - konfiguracja portu źródłowego i docelowego dla port mirroring, - Rate Limit - Input Port Configuration - ustalenie limitów transferów wejściowych dla portów, - Input Trunk Configuration - ustalenie limitów transferów wejściowych dla trunków, - Output Port Configuration - ustalenie limitów transferów wyjściowych dla portów, - Output Trunk Configuration - ustalenie limitów transferów wyjściowych dla trunków, - Port Statistics - statystyki portów, - Addres Table - Static Addresses - ustawienia statycznych adresów IP, - Dynamic Addresses - ustawienia dynamicznego przydzielania adresów IP, - Address Aging - ustawienia karencji dla adresów dynamicznych, Spanning Tree - Port Loopback Detection - konfiguracja parametrów wykrywania pętli pomiędzy portami - Trunk Loopback Detection - konfiguracja parametrów wykrywania pętli pomiędzy trunkami - STA - Information - informacja o ustawionym algorytmie Spanning Tree, - Configuration - konfiguracja algorytmu Spanning Tree, - Port Information - wyświetlenie ustawień STA dla poszczególnych portów, - Trunk Information - wyświetlenie ustawień STA dla poszczególnych trunków, - Port Configuration - konfiguracja STA dla indywidualnych portów, - Trunk Configuration - konfiguracja STA dla indywidualnych trunków, - MSTP - VLAN Configuration - konfiguracja priorytetów i VLAN dla poszczególnych instancji spaning tree, - Port Information - wyświetlenie ustawień portów dla określonej instancji MST, - Trunk Information - wyświetlenie ustawień trunków dla określonej instancji MST, - Port Configuration - konfiguracja ustawień portów dla określonej instancji MST, - Trunk Configuration - konfiguracja ustawień trunków dla określonej instancji MST, VLAN Q VLAN - GVRP Status - włączenie obsługi GVRP Q Tunnel Configuration - włączenie tunelowania 802.1Q (Q-in-Q) - Basic Information - informacje o rodzaju VLAN obsługiwanego przez przełącznik, - Current Table - informacje o portach należących do każdego VLAN-u, - Static List - tworzenie lub usuwanie grup VLAN, - Static Table - modyfikacja ustawień dla istniejących VLAN, - Static Membership by port - ustawienia rodzaju członkostwa dla danych portów, 6

7 - Port Configuration - ustawienie domyślnego PVID oraz atrybutów VLAN, - Trunk Configuration - ustawienie domyślnego trunk VID oraz atrybutów VLAN, - Tunnel Port Configuration - dodanie interfejsu do tunelu Q-in-Q - Tunnel Trunk Configuration - dodanie trunku do tunelu Q-in-Q - Private VLAN - Information - wyświetlenie informacji o prywatnym VLAN-ie, - Configuration - tworzenie / usuwanie primary / community VLAN, - Association - przyporządkowanie community VLAN do primary VLAN, - Port Information - wyświetlenie rodzaju portu VLAN i skojarzonych z nim VLAN-ów, - Port Configuration - ustawienia rodzaju portu VLAN i kojarzenie z nim VLAN-ów, - Trunk Information - wyświetlenie rodzaju trunku VLAN i skojarzonych z nim VLAN-ów, - Trunk Configuration - ustawienia rodzaju trunku VLAN i kojarzenie z nim VLAN-ów, - Protocol VLAN - Configuration - ustawienia portokołu VLAN, - System Configuration - konfiguracja ustawień systemowych dla Protocol VLAN, LLDP - Configuration - konfiguracja globalnych ustawień czasowych LLDP - Port Configuration - konfiguracja parametrów dla poszczególnych portów - Trunk Configuration - konfiguracja parametrów dla trunków - Local Information - wyświetlanie informacji LLDP dot. lokalnego urządzenia - Remote Port Information - wyświetlanie informacji LLDP dot, zdalnego urządzenia - Remote Trunk Information - wyświetlanie informacji LLDP dot, zdalnego urządzenia przyłączonego do trunku - Remote Information Details - wyświetlanie szczegółowych informacji LLDP dot. zdalnego urządzenia - Device Statistics - wyświetlanie statystyk LLDP dla wszystkich zdalnych urządzeń - Device Statistics Details - wyświetlanie statystyk LLDP dla zdalnych urządzeń przyłączonych do określonego portu lub trunka Priority - Default Port Priority - konfiguracja domyślnego priorytetu ramek dla portu, - Default Trunk Priority - konfiguracja domyślnego priorytetu ramek trunku, - Traffic Classes - mapowanie wartości CoS do kolejek wyjsciowych, - Traffic Classes Status - nie zaimplementowano, - Queue Mode - zmiana trybu kolejki, - Queue Scheduling - konfiguracja kolejkowania WRR, - IP DSCP Priority Status - włączenie IP DSCP Priority, - IP DSCP Priority - ustawienia IP DSCP Priority, QoS - DiffServ - Class Map - ustawienia klasyfikacji ruchu QoS, - Policy Map - ustawienia polityk ruchu QoS, - Service Policy - przypisanie polityki ruchu QoS do danego interfejsu, - VoIP Traffic Setting - Configuration - konfiguracja ustawień dla ruchu VoIP - Port Configuration - konfiguracja ustawień ruchu VoIP dla portów - OUI Configuration - określa ustawienia OUI IGMP Snooping - IGMP Configuration - włączenie i konfiguracja filtrowania multicast, - IGMP Filter Configuration - konfiguracja filtrowania IGMP - IGMP Immediate Leave - włączenie funkcji natychmiastowego odłączenia, - Multicast Router Port Information - wyświetlenie portów przyporządkowanych do routera multicast dla każdego VLANu, - Static Multicast Router Port Configuration - konfiguracja portów przyporządkowanych do routera multicast, 7

8 - IP Multicast Registration Table - wyświetlenie aktywnych grup multicast z podaniem multicast IP i VLAN ID, - IGMP Member Port Table - wskazuje adresy multicast skojarzone z poszczególnymi VLAN, - IGMP Filter Profile - konfiguracja profili filtrowania IGMP - IGMP Filter/Throttling Port Configuration konfiguracja filtrowania i akceleracji IGMP dla portów - IGMP Filter/Throttling Trunk Configuration - konfiguracja filtrowania i akceleracji IGMP dla trunków MVR - Configuration - włączenie multicastowej rejestracji VALNów, - Port Information - informacje o interfejsie MVR, aktualnym stanie i aktywności, - Trunk Information - informacje o interfejsie MVR, aktualnym stanie i aktywności, - Group IP Information - wyświetlenie grupy portów podłączonych żródła MVR, - Port Configuration - konfiguracja portów MVR i natychmiastowego odłączenia, - Trunk Configuration - konfiguracja trunków MVR i natychmiastowego odłączenia, - Group Member Configuration - statycznie przypisanie MVR do określonego interfejsu, DHCP Snooping - Configuration - globalne włączenie DHCP Snooping, - VLAN Configuration - włączenie DHCP Snooping dla VLAN, - Information Option Configuration - włączenie informacji o DHCP Snooping, - Port Configuration - ustawienie reguł dla portu, - Binding Information - wyświetlanie informacji DHCP Snooping dla podłączonego urządzenia, IP Source Guard - Port Configuration - włączenie funkcji Source Guard i ustawienie polityki dla portu, - Static Configuration - przypisanie statycznych adresów do tablicy source-guard, - Dynamic Information - wyświetlenie tablicy source-guard dla określonego interfejsu, Cluster - Configuration Globally - globalne włączenie funkcji klastrowania przełączników, - Member Configuration - dodanie przełącznika do klastra, - Member Information - wyświetlenie informacji o przełączniku znajdującym się w klastrze, - Candidate Information - wyświetlenie informacji o przełączniku podłączanym do klastra, UPNP - Configuration - włączenie UPnP i określenie parametrów czasowych W celu zapoznania się z opcjami dodatkowymi zaleca się zapoznanie z oryginalną wersją instrukcji obsługi w języku angielskim (płyta CD lub książeczka). 8. Konserwacja Przełącznik zarządzalny ES3528M / ES3552M nie wymaga dodatkowych czynności konserwacyjnych. Zalecamy umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów zasilania, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne. 9. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o 8

9 najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub dostawcą, którzy udzielą dodatkowych informacji. 9

10 10. Parametry techniczne Przełącznik zarządzalny TL-SL5428 Numer Atel #06793 Standardy Porty miedziane Wolne sloty Automatyczne krosowanie MDI/MDI-X Automatyczna negocjacja prędkości (Nway) Obsługa VLAN Kontrola przepustowości Bezpieczeństwo / jakość transmisji Zarządzanie IEEE 802.3/u/ab/x/z, IEEE 802.1D/Q/p/x 24x 10/100 Mbps RJ-45, 4x 1000 Mbps RJ-45 Combo 4x 1000 Mbps (SFP) Combo tak tak port-based, tag-based, GARP, GVRP Port Trunking, Bandwidth Control Spanning Tree, IGMP Snooping, Port Mirroring, autoryzacja 802.1X na porcie WWW, konsola, telnet, RMON, SNMP v1/v2c/v3 Pojemność przełączania [Gbps] 12,8 Typ obudowy Waga Wymiary zewnętrzne 19", metal 2 kg 440x172x43 mm Dopuszczalna temperatura pracy 0 C 40 C Dopuszczalna wilgotność otoczenia Zasilanie Certyfikaty Producent 10% 90%, niekondensująca wbudowane, ~230V AC 50Hz CE TP-Link Pomimo dołożenia wszelkich starań nie gwarantujemy, że publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony Atel Electronics jc/jk/
