1 INSTRUKCJA OBSŁUGI ZARZĄDZALNY PRZEŁĄCZNIK SIECIOWY 10/100/1000 Mbps Z WEJŚCIAMI NA CZTERY MODUŁY SFP 1000 Mbps EDGE-CORE ES4548C #05726 wersja 1.0

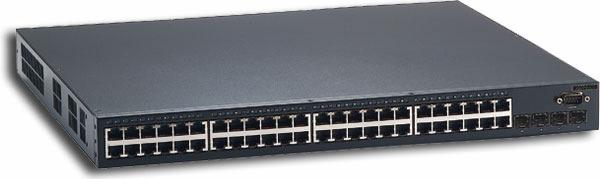

2 Wstęp ES4548C jest wysokowydajnym zarządzalnym przełącznikiem sieciowym wyposażonym w 20 portów RJ-45 10/100/1000 Mbps, 4 porty combo 1000 Mbps - RJ-45 lub opcjonalnie 4 moduły SFP. Urządzenie spełnia wymagania standardów IEEE802.3/u/x/z/ab oraz IEEE 802.1d/w/s/x/p/v/Q dla przełączników Fast Ethernet i Gigabit Ethernet. Zarządzanie odbywa się poprzez interfejs WWW, telnet, SNMP lub konsolę RS232 (DB 9). Urządzenie implementuje m.in. kontrolę przepustowości, statystyki, funkcje zapewniania jakości transmisji QoS, limitowanie dostępu do portów (filtrowanie adresów MAC), protokół SSL, SSH, dublowanie portów, VLAN itp. Przełącznik może być montowany w szafach 19''. Cztery ostatnie porty obsługują media miedziane i światłowodowe. Porty te wyposażone są w funkcję auto-detect (urządzenie automatycznie rozpoznaje rodzaj przyłączonego medium). Bezpieczeństwo użytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyższą starannością o bezpieczeństwo osób instalujących i użytkujących. Dla zapewnienia bezpieczeństwa pracy, należy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). 1. Zawartość opakowania - zarządzalny przełącznik ES4548C, - kabel zasilający, - kabel konsolowy RS-232, - uchwyty mocujące do szafy 19', - 4 przyklejane gumowe podstawki, - niniejsza instrukcja obsługi, - instrukcja w języku angielskim. Podczas dostawy należy upewnić się, że opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń należy niezwłocznie skontaktować się z dostawcą. Prosimy również o sprawdzenie zgodności zawartości opakowania z powyżej zamieszczoną listą. 2. Zawartość instrukcji Instrukcja ta zawiera opis przełącznika sieciowego ES4548C z odpowiednimi procedurami instalacji, konfiguracji i użytkowania. Przed przystąpieniem do instalacji urządzenia należy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Przełącznik sieciowy ES4548C jest zgodny z przepisami w zakresie bezpieczeństwa użytkowania urządzeń elektrycznych. - gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami, - przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie należy odłączyć od zasilania, - nie stosować uszkodzonych lub zużytych przewodów zasilania, gdyż powodują one znaczne zagrożenie dla bezpieczeństwa użytkownika, - prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny, - nie stosować urządzenia w miejscach występowania substancji łatwopalnych, - zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, - upewnić się, że urządzenie zostało odpowiednio zamocowane, - urządzenie jest wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami, - jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu może skroplić się para wodna uniemożliwiając prawidłowe funkcjonowanie. Należy wówczas odczekać, aż wilgoć odparuje. Uwaga! Nadajniki optyczne korzystają z lasera o dużej mocy. Skierowanie go w kierunku oczu może spowodować uszkodzenie wzroku. Nie należy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne może spowodować trwałe uszkodzenie urządzenia. 2

3 4. Instalacja sprzętu 4.1. Zasilanie Przełącznik sieciowy ES4548C jest zasilany z wbudowanego zasilacza. Przy pomocy załączonego przewodu zasilania należy podłączyć urządzenie do sieci 230V Oprogramowanie Do prawidłowego funkcjonowania przełącznika nie jest wymagane instalowanie dodatkowego oprogramowania Środowisko pracy Należy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory itp.) Wskaźniki LED Przełącznik sieciowy ES4548C należy umieścić w taki sposób, by było widać diody kontrolne umieszczone na przednim panelu urządzenia. Opis diod LED (w niektórych wersjach urządzeń nie występują wszystkie wymienione wskaźniki LED) POWER DIAG Świecenie ciągłe w kolorze zielonym oznacza włączone zasilanie. Kolor bursztynowy oznacza uszkodzenie wewnętrznego zasilacza. Świecenie ciągłe w kolorze bursztynowym oznacza wystąpienie błędu. RPU Porty Porty SFP Zewnętrzne źródło zasilania Diody ACT - świecenie ciągłe w kolorze zielonym oznacza poprawne podłączenie innego urządzenia do danego portu z prędkością 1000 Mbps; kolor bursztynowy oznacza połączenie z prędkością 10/100 Mbps. Migotanie diod oznacza aktywność. Diody FDX - świecenie w kolorze zielonym oznacza pracę w full-duplex, a brak zapalonej diody pracę w half-duplex Świecenie ciągłe w kolorze zielonym oznacza ustanowienie poprawnego połączenia 1000 Mbps oraz dezaktywację powiązanego portu RJ-45. Dioda nie świecąca oznacza brak poprawnego połączenia, oraz gotowość do działania powiązanego portu RJ Instalacja okablowania Dla połączenia przełącznika sieciowego z innymi urządzeniami sieciowymi zaleca się stosowanie przyłączy odpowiednich dla typu wbudowanych weń portów. Specyfikacja przyłączy UTP: - przełącznik sieciowy obsługuje funkcje automatycznego krosowania MDI/MDI-X, z tego powodu do podłączenia elementów sieci aktywnych i pasywnych można wykorzystać przyłącza krosowane (crossover) i niekrosowane (straight-through), - do połączenia przełącznika sieciowego z komputerem należy wykorzystać przyłącze UTP kat. 5 lub wyższej, - maksymalna długość zastosowanego przyłącza UTP 100 metrów, - w ES4548C porty obsługują dwa typy mediów: miedziane lub optyczne, prawidłowe podłączenie medium optycznego dezaktywuje powiązany port miedziany, na czas użytkowania portu światłowodowego. Aby poprawnie zainstalować moduły światłowodowe należy: - sprawdzić czy moduł optyczny jest odpowiedniego typu i czy jest przystosowany do obudowy, - wpiąć moduł światłowodowy do przełącznika sieciowego, - zainstalować przyłącze światłowodowe w module, - powtórzyć powyższe kroki dla innych modułów. 3

4 6. Praca z przełącznikiem sieciowym ES4548C Przełącznikiem zarządzać możemy przez: telnet, konsolę, SNMP, RMON, WWW wpisując w przeglądarce adres IP przełącznika w pole adresowe. Przełącznik może pobrać swój adres IP automatycznie z serwera DHCP znajdującego się w sieci lub możemy ustawić adres IP za pomocą konsoli. W tym celu należy po połączeniu się z przełącznikiem wykonać następujące komendy: - aby ustawić adres IP oraz maskę Console (config)# interface vlan 1 Console (config-if)# ip address adres_ip maska Console (config-if)# exit gdzie: adres_ip to adres, nadawany przełącznikowi, maska to maska podsieci. - aby ustawić domyślną bramę: Console (config-if)# ip default-gateway adres_bramy gdzie: adres_bramy to adres IP domyślnej bramy. 7. Opcje zarządzania - System - System Information - podstawowe informacje o systemie, - Switch Information - informacje o ilości portów, wersji oprogramowania, itp. - Bridge Extension - ustawienia o rozszerzeniach dla urządzeń zarządzalnych, - IP Configuration - ustawienia IP urządzenia, - File - Firmware - zarządzanie plikami z oprogramowaniem do przełącznika, - Configuration - zarządzanie plikami z konfiguracją przełącznika, - Log - Logs - ustawienia dzienników zdarzeń, - System Logs - opcje dziennika zdarzeń systemowych, - Remote Logs - ustawienie przekierowania komunikatów zdarzeń do zdalnej lokalizacji, - SMTP Logs - ustawienia komunikatów protokołu SMTP, - Reset - ponowne uruchomienie przełącznika, - SNTP - Configuration - konfiguracja ustawień klienta SNTP, - Clock Time Zone - ustawienia strefy czasowej dla protokołu SNTP, - SNMP - Configuration - konfiguracja SNMP, - Security - Passwords - zmiana haseł użytkowników, - Authentication Settings - opcje identyfikacji, ustawienia RADIUS, TACACS, - HTTPS Settings - ustawienia bezpiecznego połączenia HTTP z przełącznikiem, - SSH - Settings - konfiguracja protokołu SSH, - Host-Key Settings - generacja pary kluczy (publicznego i prywatnego), - Port Security - ustawienia polityki bezpieczeństwa na portach, X - zarządzanie identyfikacji w sieci, - Information - wyświetlenie aktualnych informacji, - Configuration - konfiguracja ustawień, - Port Configuration - ustawienia dla poszczególnych portów, - Statistics - wyświetlenie statystyk protokołu dla poszczególnych portów, - ACL - Configuration - ustawienia filtrowania pakietów dla IP lub MAC, - Mask Configuration - ustawiamy porządek według jakiego sprawdzane są reguły. - Port Binding - dołączanie portu do poszczególnych list, - IP Filter - lista IP klientów z prawami zarządzania przełącznikiem, 4

5 - Port - Port Information - wyświetla status połączenia portu, - Trunk Information - wyświetla status trunków, - Port Configuration - konfiguracja portów, - Trunk Configuration - konfiguracja trunków, - Trunk Membership - wyszczególnienie portów, które mają tworzyć trunk, - LACP - Configuration - ustawienia dynamicznego tworzenia trunków, - Agregation Port - konfiguracja parametrów agregacji łącza, - Port Counters - statystyki protokołu LACP, - Port Internal Information - informacje o zagregowanym łączu od strony przełącznika zarządzanego, - Port Neighbors Information - informacje o zagregowanym łączu od strony przełącznika oddalonego, - Port Broadcast Control - ustawienia dla portów wartości progowych dla broadcast storm - Trunk Broadcast Control - ustawienia dla trunków wartości progowych dla broadcast storm - Mirror Port Configuration - konfiguracja portu źródłowego i docelowego dla port mirroring - Rate Limit - Input Port Configuration - ustalenie limitów transferów wejściowych dla portów, - Input Trunk Configuration - ustalenie limitów transferów wejściowych dla trunków, - Output Port Configuration - ustalenie limitów transferów wyjściowych dla portów, - Output Trunk Configuration - ustalenie limitów transferów wyjściowych dla trunków, - Port Statistics - statystyki portów, - Addres Table - Static Addresses - ustawienia statycznych adresów IP, - Dynamic Addresses - ustawienia dynamicznego przydzielania adresów IP, - Address Aging - ustawienia karencji dla adresów dynamicznych, - Spanning Tree - STA - Information - informacja o ustawionym algorytmie Spanning Tree, - Configuration - konfiguracja algorytmu Spanning Tree, - Port Information - wyświetlenie ustawień STA dla poszczególnych portów, - Trunk Information - wyświetlenie ustawień STA dla poszczególnych trunków, - Port Configuration - konfiguracja STA dla indywidualnych portów, - Trunk Configuration - konfiguracja STA dla indywidualnych trunków, - MSTP - VLAN Configuration - Konfiguracja priorytetów i VLAN-ów dla instancji spanning tree - Port Information - wyświetlanie konfiguracji portu dla konkretngomst - Trunk Information - wyświetlanie konfiguracji trunka dla konkretnego MST - Port Configuration - konfigurowanie portu dla konkretnego MST - Trunk Configuration - konfigurowanie portu trunka konkretnego MST - VLAN Q VLAN - GVRP Status - włączenie protokołu rejestracji GVRP VLAN, - Basic Information - informacje o rodzaju VLAN obsługiwanego przez ten przełącznik, - Current Table - informacje o portach należących do każdego VLAN-u, - Static List - tworzenie lub usuwanie grup VLAN, - Static Table - modyfikacja ustawień dla istniejących VLAN, - Static Membership by port - ustawienia rodzaju członkostwa dla danych portów, - Port Configuration - ustawienie domyślnego PVID oraz atrybutów VLAN, - Trunk Configuration - ustawienie domyślnego trunk VID oraz atrybutów VLAN, - Private VLAN - Status - umożliwia włączanie i wyłączanie prywatnych VLAN-ów, - Link status - konfiguracja prywatnych VLAN-ów, - Protocol VLAN - - Configuration - umożliwia tworzenie grup protokołów oraz okreśanie wspieranych, - Port Configuration - konfiguracja prywatnych VLAN-ów, - Priority - Default Port Priority - konfiguracja domyślnego priorytetu ramek bez znaczników, 5

6 - Default Trunk Priority - konfiguracja domyślnego priorytetu ramek bez znaczników, - Traffic Classes - mapowanie wartości CoS do kolejek wyjściowych, - Traffic Classes Status - nie zaimplementowano, - Queue Mode - zmiana trybu kolejki, - Queue Scheduling - konfiguracja kolejkowania WRR, - IP Precedence/ - wybór pomiędzy IP Precedence i DSCP Priority lub wyłączenie obu, DSCP Priority Status - IP Precedence Priority - ustawienia IP Precedence Priority, - IP DSCP Priority - konfiguracja IP DSCP Priority, - IP Port Priority Status - włączenie IP Port Priority, - IP Port Priority - przyporządkowanie priorytetów do portów, - ACL CoS Priority - ustawia wartość CoS dla pakietów odpowiadających zasadom ACL, - ACL Marker - zmienia priorytety ruchu dla ramek pasujących do danej reguły ACL, - IGMP Snooping - IGMP Configuration - włączenie i konfiguracja filtrowania multicast, - Multicast Router - wyświetlenie portów przyporządkowanych do routera multicast, Port Information - Static Multicast - konfiguracja portów przyporządkowanych do routera multicast, Router Port Configuration - IP Multicast - wyświetlenie aktywnych grup multicast z podaniem multicast IP i VLAN ID, Registration Table - IGMP Member Port Table - wskazuje adresy multicast skojarzone z poszczególnymi VLAN-ami. - DNS - General Configuration - pozwala włączyć DNS, ustawić nazwę domeny i listę domen, pozwala na podanie numer IP serwera nazw dla dynamicznych zapytań. - Static Host Table - umożliwia konfigurację statycznych powiązań nazw hostów z numerami IP - Cache - wyświetla tablicę cache z zebranymi w czasie pracy W celu zapoznania się z opcjami dodatkowymi zaleca się zapoznanie z oryginalną wersją instrukcji obsługi w języku angielskim (płyta CD lub książeczka). 8. Konserwacja Przełącznik sieciowy ES4512C nie wymaga żadnych szczególnych czynności konserwacyjnych. Zalecamy umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów zasilania, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne. 9. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub dostawcą, którzy udzielą dodatkowych informacji. 6

7 10. Specyfikacja techniczna ES4548C Numer Atel #05726 Standardy Porty miedziane Wolne sloty Automatyczne krosowanie MDI/MDI-X Automatyczna negocjacja prędkości (Nway) Przełączanie / prędkość Kontrola przepływności pakietów Obsługa VLAN Kontrola przepustowości Jakość transmisji Bezpieczeństwo Zarządzanie Logowanie zdarzeń IEEE 802.3/u/x/ad, IEEE 802.1D/w/s/X/Q/v 44x 10/1000 Mbps RJ-45, 4x 1000 Mbps RJ-45 Combo 2x 1000 Mbps (SFP) tak tak Store and Forward Flow-Control, Back-Pressure port-based, tag-based / 255, private VLAN, protocol-based VLAN, GVRP Port Trunking, Bandwidth Control, Jumbo Frames (9KB) QoS, CoS, DSCP, Spanning Tree, Rapid Spanning Tree, Multiple Spanning Tree, IGMP snooping, IGMP Querier, port mirroring IEEE 802.1X, RADIUS, TACACS+, ACL (L2/L4), SSH v1.5/v2.0, SSL telnet, konsola, SNMP v1/v2/v3, RMON, WWW syslog, dziennik zdarzeń, dziennik błędów Pojemność przełączania [Gbps] 96 Prędkość przekazywania pakietów [Mpps] 70,1 Pamięć adresów MAC Pamięć bufora / operacyjna [kb] Typ obudowy 19", metal Wymiary zewnętrzne 440x410x43 mm Dopuszczalna temperatura pracy 0 C 40 C Dopuszczalna wilgotność otoczenia Zasilanie Certyfikaty 5% 95%, niekondensująca wbudowane, ~230V AC 50Hz, złącze zasilania nadmiarowego do RPS600WA CE, FCC Class A, VCCI Class A, CISPR Class A 7

8 Pomimo dołożenia wszelkich starań nie gwarantujemy, że publikowane w niniejszej instrukcji informacje są wolne od błędów. Atel Electronics dr/ks/
