1 Systemy solarne dla domów jedno- i wielorodzinnych Płaskie kolektory słoneczne Kotły kondensacyjne przeznaczone do współpacy z kolektorami słonecznymi Ciepło, które polubisz

2 Energia odnawialna: niezawodna i niewyczerpywalna Energia odnawialna to trwałe źródło energii, które długo pozostanie niewyczerpane. Najlepszym przykładem jest energia słoneczna, która z pewnością istnieć będzie jeszcze przez kolejnych 5 miliardów lat. Odnawialne źródła energii są zatem szansą na przyszłość. Z Junkersem na pewno uda się ją dobrze wykorzystać. Energia odnawialna jak np. promieniowanie słoneczne nic nie kosztuje, jest niewyczerpywalna i nie powoduje emisji dwutlenku węgla. Paliwa kopalne natomiast wyczerpują się znacznie szybciej i w związku z tym są też droższe. Ponadto spalanie konwencjonalnych źródeł energii przyczynia się do zmian klimatu. Są to wystarczające powody do korzystania z odnawialnych źródeł energii. Polska słoneczny kraj Uwaga pesymiści pogoda w Polsce jest lepsza niż sądzicie! Każdego roku możemy cieszyć się nawet ponad 1600 godzinami słonecznymi. Aby system solarny Junkersa pracował efektywnie, wystarczy już 1300 godzin. Pokryje to większą część zapotrzebowania na energię potrzebną do podgrzania ciepłej wody użytkowej a także centralnego ogrzewania. ZACHODNIO- -POMORSKIE LUBUSKIE DOLNOŚLĄSKIE POMORSKIE WIELKOPOLSKIE KUJAWSKO- -POMORSKIE ŁÓDZKIE WARMIŃSKO- -MAZURSKIE MAZOWIECKIE PODLASKIE LUBELSKIE Nasłonecznienie [h/rok] OPOLSKIE ŚLĄSKIE ŚWIĘTOKRZYSKIE MAŁOPOLSKIE PODKARPACKIE 2 I

3 Cieszyć się słońcem, korzystać z energii słonecznej Cóż może być piękniejszego niż przyjemne uczucie ciepła dawanego przez promienie słoneczne. Nie każdy wie, że promieniowanie słoneczne dostarcza na Ziemię w ciągu 20 minut tyle energii, ile cała ludzkość zużywa w ciągu roku. Rozsądne wykorzystanie tej energii jest jedną z największych szans w XXI wieku. Najważniejsze korzyści: Niezależność i pewna przyszłość Ciepła woda bez wysokich rachunków za energię? Jest to możliwe tylko dzięki energii słonecznej! W przeciwieństwie do paliw konwencjonalnych, korzystanie z energii słonecznej staje się z roku na rok coraz bardziej opłacalne. Należy wspomnieć, że zasoby paliw kopalnych wcześniej czy później ulegną wyczerpaniu, dlatego też rośnie znaczenie odnawialnych źródeł energii. Energia słoneczna to pewna przyszłość i niezależność od wysokich cen paliw kopalnych. Ciepło z trzech stron świata Dach nie musi być koniecznie skierowany na południe, aby służyć jako powierzchnia do montażu kolektora słonecznego. Odchylenia od kierunku południowego w granicach 45 nie stanowią problemu i nie prowadzą do znaczących strat energii. Ustawienie dachu na stronę wschodnią lub zachodnią można zrekompensować odpowiednio większą ilością kolektorów słonecznych. dzięki promieniowaniu słonecznemu korzystają Państwo z darmowej energii korzystanie z energii słonecznej gwarantuje niezależność od rosnących cen energii konwencjonalnej inwestycja w system solarny zwraca się w ciągu kilku lat zainstalowany system solarny podnosi wartość nieruchomości istnieje możliwość ubiegania się o uzyskanie dotacji państwowych Średnie natężenie promieniowania: Zachód Wschód Południe Gdańsk ZACHODNIO- -POMORSKIE Szczecin POMORSKIE KUJAWSKO- -POMORSKIE Bydgoszcz WARMIŃSKO- -MAZURSKIE Olsztyn MAZOWIECKIE PODLASKIE Białystok Gorzów Wlkp. LUBUSKIE Poznań WIELKOPOLSKIE Warszawa Wrocław DOLNOŚLĄSKIE 996 (9,75) Opole OPOLSKIE 1048 (10,25) ŚLĄSKIE Łódź ŁÓDZKIE Katowice Kraków Kielce ŚWIĘTOKRZYSKIE MAŁOPOLSKIE LUBELSKIE Rzeszów Lublin PODKARPACKIE 1022 (10,00) KWh/m 2 na rok (MJ/m 2 na dzień) I 3

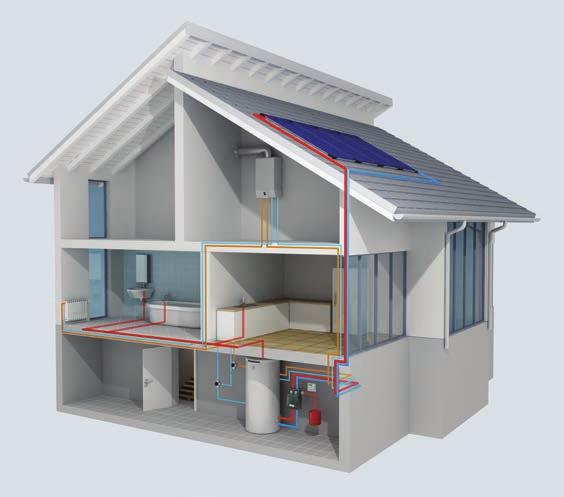

4 Ogrzewanie i ciepła woda dzięki słońcu Jeśli chcieliby Państwo maksymalnie wykorzystać siłę energii słonecznej, proponujemy układ solarny, który nie tylko przygotowuje ciepłą wodę użytkową, ale równocześnie wspomaga centralne ogrzewanie. Aby osiągnąć najbardziej efektywną wydajność układu, polecamy rozwiązanie hybrydowe z naszymi kotłami kondensacyjnymi. Więcej informacji na ten temat znajdą Państwo na str Aby wytworzyć ciepło i ciepłą wodę użytkową przy wykorzystaniu energii słonecznej, potrzebny jest, oprócz większej powierzchni kolektorów, także specjalny zasobnik buforowy. Przejęte przez kolektor ciepło zostanie przetransportowane za pośrednictwem nośnika ciepła do zasobnika buforowego. Tam ciepło jest oddawane poprzez wężownicę do wody grzewczej, a następnie wraz z nią dostarczane do kotła i wykorzystywane zarówno do ogrzewania, jak i do ciepłej wody. Uruchomienie palnika i ewentualne spalanie gazu w kotle następuje wyłącznie wtedy, gdy temperatura wody ogrzanej przez system solarny jest zbyt niska dla zapewnienia komfortu wymaganego przez użytkownika. W ten sposób energia słoneczna jest wykorzystywana w optymalny sposób. Najważniejsze korzyści: urządzenia do przygotowania c.w.u. i wspomagania ogrzewania wykorzystują system do dwóch zastosowań i skracają tym samym czas ich przygotowania w porównaniu z kotłami konwencjonalnymi, w ciągu roku można uzyskać nawet do 50% oszczędności energii potrzebnej do przygotowania c.w.u. oraz do ogrzewania w przypadku zastosowania systemu solarnego do wspomagania c.o. należy uwzględnić ten fakt przy doborze powierzchni kolektorów (zwykle optymalne rozwiązanie zapewnia od 2 do 4 płyt kolektorów słonecznych) systemy solarne do przygotowania ciepłej wody mogą być dostosowane do wszystkich rodzajów budynków mieszkalnych, niezależnie od stylu budowania i wieku budynku dzięki układom solarnym stosowanym do przygotowania c.w.u. oszczędzacie Państwo średnio rocznie do 60% energii potrzebnej do przygotowania ciepłej wody do efektywnego zaopatrzenia w ciepłą wodę gospodarstwa domowego składającego się z 4 osób wystarczą 2 kolektory FKT-2S lub 2-3 kolektory FKC-2S marki Junkers 4 I

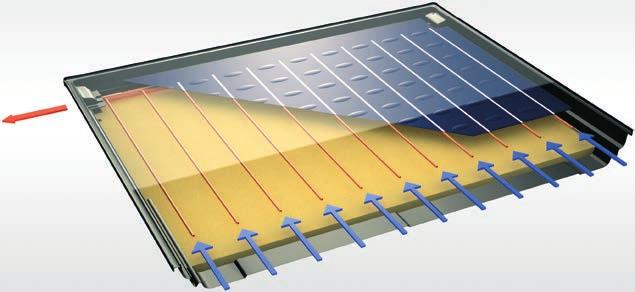

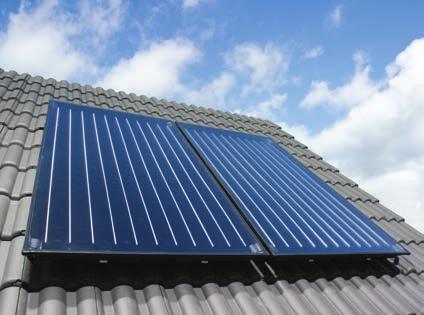

5 Chwytamy słońce dzięki kolektorom płaskim Powinniśmy nie tylko cieszyć się promieniami słonecznymi, ale również w inteligentny sposób je wykorzystywać! Dzięki naszym kolektorom płaskim można to łatwo osiągnąć. Dla wymagających i bardzo wymagających użytkowników, przygotowaliśmy dwie linie kolektorów płaskich: Comfort i Excellence. Przykłady montażu Materiał Ramy kolektorów płaskich serii Comfort /Excellence wykonane są z włókna szklanego materiału, który wykorzystywany jest m.in. w przemyśle lotniczym. Rezultat: kolektory są stabilne, lekkie, odporne na warunki atmosferyczne i długowieczne. Elastyczność na dachu Chcecie Państwo wykorzystać energię słoneczną do przygotowania ciepłej wody, ale nie jesteście pewni, czy pozwoli na to architektura Waszego domu? Z naszymi kolektorami możecie być absolutnie spokojni. Montaż na dachu linia Comfort Najważniejsze korzyści: absolutnie sprawne i wydajne dzięki najwyższej jakości materiałom, które gwarantują optymalne wykorzystanie promieniowania słonecznego wszechstronne zastosowanie dzięki dwóm liniom kolektorów szeroki program osprzętu dopasowany do indywidualnych potrzeb harmonijna integracja kolektorów słonecznych z budynkiem dzięki różnym wariantom montażu Montaż w dachu linia Excellence stabilne, lekkie i długowieczne dzięki zastosowaniu materiałów wykorzystywanych w przemyśle lotniczym i pojazdach mechanicznych przyjazne środowisku I 5

6 Dobre i pewne zestawienie: system solarny plus technika kondensacyjna marki Junkers Rozwiązania solarne marki Junkers nadają się znakomicie do połączenia z techniką kondensacyjną. Jeśli oba systemy pracują równolegle, zyskujecie Państwo nie tylko darmową energię słoneczną, ale także dodatkowe oszczędności, dzięki wykorzystaniu techniki kondensacyjnej. Poszukujecie Państwo wydajnego energetycznie rozwiązania grzewczego, które będzie wspomagać Państwa system solarny? Dzięki bogatej ofercie urządzeń kondensacyjnych marki Junkers na pewno dokonacie Państwo właściwego wyboru. Technika kondensacyjna spełnia najwyższe wymagania dotyczące wydajności. W kotłach kondensacyjnych następuje kondensacja zawartej w spalinach pary wodnej (powstałej w wyniku spalania gazu) a odzyskana dzięki temu dodatkowa energia zostaje przekazana do instalacji c.o. W kotłach konwencjonalnych energia ta jest bezpowrotnie tracona, ponieważ ciepła para wodna uchodzi wraz ze spalinami przez komin. Dzięki odzyskanej dodatkowej energii ciepła skraplania, kotły kondensacyjne mają o wiele wyższą sprawność w stosunku do kotłów konwencjonalnych. Jeśli kotły standardowe mają sprawność ok %, to kotły kondensacyjne mogą osiągać sprawność normalizowaną nawet 109%. Oznacza to oszczędność energii nawet do 25%, a w połączeniu z systemem solarnym nawet do 50%. Pozwala oszczędzać cenną energię przez 365 dni w roku. Najważniejsze korzyści: wszystkie elementy systemu dostarczane przez jednego producenta, gwarantują prawidłową, bezawaryjną pracę oraz rzeczywiste zmniejszenie rachunków za ogrzewanie wzajemnie dopasowane i sprawdzone rozwiązania systemowe marki Junkers zapewniają łatwy i szybki montaż gwarancja komfortu i bezawaryjnej pracy 6 I

7 FKC-2: linia Comfort sprawdzona technologia Korzystna relacja ceny do jakości linia Comfort Niezawodna technika, trwała i wytrzymała powłoka oraz dobra wydajność a wszystko to w atrakcyjnej cenie. To cechy, które wyróżniają kolektory linii Comfort. Lekkie włókno szklane, z którego wykonana jest rama kolektora oraz wysokoselektywny absorber aluminiowo-miedziany odczuwalnie redukują wagę kolektora. Rezultat: łatwy montaż i małe obciążenie dachu. Dane techniczne Wymiary dł./szer./głęb. [mm] 2017/1175/87 Montaż pionowy Powierzchnia brutto kolektora [m 2 ] 2,37 Powierzchnia aperatury [m 2 ] 2,25 Absorpcja [%] 95 ± 2 Emisja [%] 5 ± 2 Masa [kg] 40 Moc kolektora przy natężeniu promieniowania słonecznego 1000 W/m 2 i różnicy temperatur pomiędzy średnią temperaturą czynnika grzewczego w kolektorze a temperaturą otoczenia 10K kw Najważniejsze korzyści: wysokoselektywna powłoka absorbera Al/Cu wytrzymałość, lekkość i stabilność dzięki profilom ramowym z włókna szklanego dobra wydajność dzięki wysokiej jakości powłoce mała masa wysoki wskaźnik wykorzystania powierzchni kolektora elementy połączeniowe kolektorów w komplecie certyfikat Solar Keymark Przekrój kolektora FKC-2 DIN przezroczyste szkło zabezpieczające wzmacniany narożnik kolektora wysokoselektywna powierzchnia absorbera profil ramowy wykonany z włókna szklanego wzmocnionego poliestrem płyn do instalacji solarnej = nośnik ciepła izolacja cieplna obudowa w formie monobloku I 7

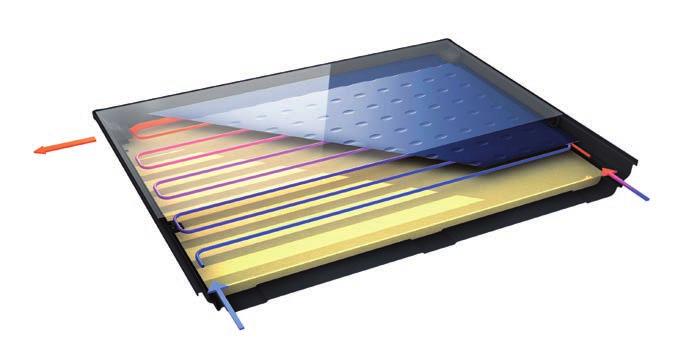

8 FKT-2: linia Excellence maksymalny uzysk energii Rozwiązania wysokiej jakości linia Excellence Wysokiej jakości powłoka wykonywana w technologii próżniowej oraz przewody ułożone w postaci podwójnego meandra gwarantują najwyższą wydajność i maksymalne przenoszenie ciepła. Ramy wykonane z włókna szklanego przyczyniają się do małej wagi kolektora. Istnieje możliwość podłączenia do 5 szt. kolektorów szeregowo jednostronnie i do 10 szt. szeregowo dwustronnie. Wysokiej jakości osprzęt wykonany ze stali nierdzewnej i estetyczny wygląd dopełniają obraz kolektora, który spełnia najwyższe wymagania. Dane techniczne Wymiary dł./szer./głęb. [mm] 2017/1175/87 Montaż pionowy Powierzchnia brutto kolektora [m 2 ] 2,55 Powierzchnia aperatury [m 2 ] 2,43 Absorpcja [%] 95 ± 2 Emisja [%] 5 ± 2 Masa [kg] 41 Moc kolektora przy natężeniu promieniowania słonecznego 1000 W/m 2 i różnicy temperatur pomiędzy średnią temperaturą czynnika grzewczego w kolektorze a temperaturą otoczenia 10K kw Najważniejsze korzyści: wysokoselektywna powłoka naniesiona w próżni, absorber Al/Cu wytrzymałość, lekkość i stabilność dzięki profilom ramowym z włókna szklanego dobra wydajność dzięki wysokiej jakości powłoce wykonanej w technologii PVD mała masa najwyższy wśród kolektorów płaskich wskaźnik wykorzystania powierzchni kolektora elementy połączeniowe kolektorów w komplecie certyfikat Solar Keymark Przekrój kolektora FKT-2 DIN przezroczyste szkło strukturalne zabezpieczające solar wzmacniany narożnik kolektora podwójna wężownica profil ramowy z włókna szklanego obudowa w formie monobloku płyn do instalacji solarnej = nośnik ciepła izolacja cieplna 8 I

9 Cerapur Modul Solar wysoka jakość i duże oszczędności Cerapur Modul Solar daje duże oszczędności gazu. Jest to stojący kocioł kondensacyjny o mocach 14 kw lub 22 kw ze zintegrowanym warstwowym zasobnikiem ciepłej wody użytkowej o pojemności 210 l z dodatkową wężownicą do układu solarnego. Przyszłość stoi u drzwi Wewnątrz nowoczesnej i estetycznej obudowy urządzenia, znajduje się kompletne wyposażenie solarne, w którym zintegrowane są wszystkie elementy: regulator solarny, solarne naczynie przeponowe, pompa, zawór do napełniania itp. Duża pojemność zasobnika wynika z wykorzystania funkcji solarnej. Pokrycie solarne może stanowić do 60%. Korzyść dla użytkownika - dzięki temu oszczędza do 60% energii potrzebnej do przygotowania ciepłej wody użytkowej. A przy tym może w każdej chwili dopasować temperaturę wody do indywidualnych potrzeb. Same korzyści dla instalatora Dzięki łatwo zdejmowanej obudowie, urządzenie można łatwo konserwować optymalny dostęp do wszystkich części urządzenia. Podłączenia urządzenia do instalacji mogą być wykonane z prawej strony na lewą i odwrotnie. Najłatwiejsza konserwacja, najprostszy montaż w ten sposób można oszczędzić czas i koszty. Junkers kompleksowy dostawca Cerapur Modul Solar jest doskonałym uzupełnieniem oferty kolektorów słonecznych marki Junkers. Aby stworzyć układ solarny mogący osiągać do 60% stopnia pokrycia przez energię solarną, wystarczy podłączyć do kotła przewodami miedzianymi, maksymalnie 2 płyty płaskich kolektorów. Pozostałe elementy układu są już wbudowane w kocioł. Dane techniczne: CERAPUR MODUL SOLAR Oznaczenie urządzenia ZBS 14/210S-3 MA ZBS 22/210S-3 MA Moc na c.o. 40/30 C [kw] 3,3-14,2 7,3-21,6 Moc na c.o. 80/60 C [kw] 2,9-13,0 6,6-20,3 Nominalna moc grzewcza c.w.u. [kw] 15,8 28,0 Sprawność znormalizowana 109% 109% Poziom hałasu db [A] Wymiary kotła wys./szer./głęb. [mm] 1860/600/ /600/600 Wymiary zabudowy wys./szer./głęb. [mm] 1860/600/ /600/750 Masa [kg] Komfort c.w.u. [NL] 1,4 2,4 Stopień pokrycia przez energię solarną > 50% > 50% I 9

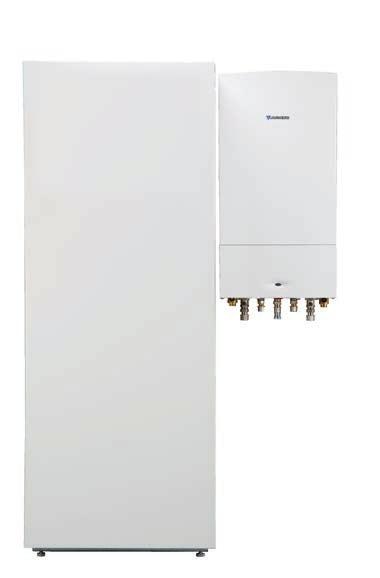

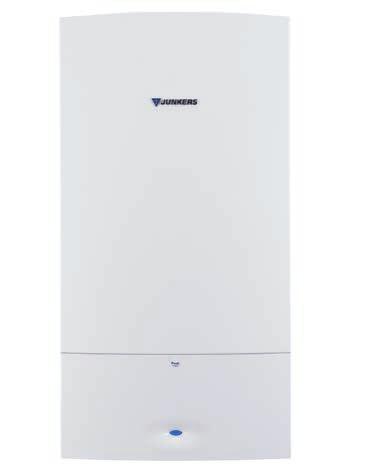

10 Cerapur Solar unikalne, indywidualne rozwiązanie grzewcze Kierując się powiedzeniem czas to pieniądz nasi inżynierowie zaprojektowali nowoczesny, praktyczny system grzewczy Cerapur Solar. To elastyczne rozwiązanie składające się z gazowego urządzenia kondensacyjnego, zasobnika buforowego i warstwowego (opcja). Wyznacza ono standardy w zakresie technologii i oszczędności czasu podczas projektowania, zamawiania, obsługi i montażu. Dodatkowo Cerapur Solar umożliwia łatwiejsze niż kiedykolwiek wcześniej podłączenie dodatkowych źródeł ciepła. Koncepcja zapewniająca bezpieczną przyszłość Cerapur Solar oferuje dużo więcej niż zwykłe gazowe urządzenia kondensacyjne. Dzięki wbudowanej hydraulice grzewczej, zaworowi mieszającemu i stacji świeżej wody jest sercem najbardziej kompaktowych, elastycznych i energooszczędnych systemów grzewczych. Można je w prosty sposób łączyć z różnymi innymi źródłami energii. Cerapur Solar stanowi uzupełnienie wielu systemów ogrzewania, np. instalacji solarnych, kominków, kotłów wykorzystujących pellet lub drewno opałowe, pomp ciepła lub agregatów kogeneracyjnych, tworząc z nimi efektywny, kompleksowy system. All inclusive W urządzeniu zamontowano kompletną hydraulikę grzewczą, zawór mieszający oraz płytowy wymiennik ciepła do przygotowania ciepłej wody użytkowej. Dwa przyłącza służą tylko do podłączania zasobnika buforowego, który można ogrzewać przy użyciu różnych źródeł energii. Rozwiązanie to ma wiele zalet i pozwala zaoszczędzić wiele energii. Nie jest konieczne konwencjonalne ogrzewanie pojemności dyspozycyjnej zasobnika i przygotowanie zapasu ciepłej wody użytkowej. Stosując energooszczędną pompę o najwyższej sprawności można dodatkowo poprawić bilans energetyczny. Przekrój 3-drogowego zaworu mieszającego Zasada działania 3-drogowego zaworu mieszającego System elektroniczny wbudowany w urządzeniu grzewczym kontroluje za pośrednictwem czujnika w zasobniku buforowym, czy dostępne jest ciepło wymagane do ogrzewania i przygotowania ciepłej wody użytkowej. W takim przypadku zawór mieszający otwiera się i gorąca woda (maks. 90 C) zostaje doprowadzona z podmieszaniem lub bez bezpośrednio do obiegu grzewczego. Gdy zawór jest całkowicie otwarty, lecz wymagana temperatura nie została jeszcze osiągnięta, urządzenie uruchamia dogrzewanie. Ciepła woda z zasobnika buforowego Punkt zmieszania ciepłej wody Zawór mieszający (element nastawczy) Zmieszana woda woda do pompy Punkt zmieszania zimnej wody CERAPUR SOLAR Urządzenie pojedyncze Woda na powrocie z instalacji grzewczej lub płytowego wymiennika ciepła Silnik elektryczny Czujnik temperatury kontroluje temperaturę na powrocie Zimna woda do zasobnika solarnego 10 I

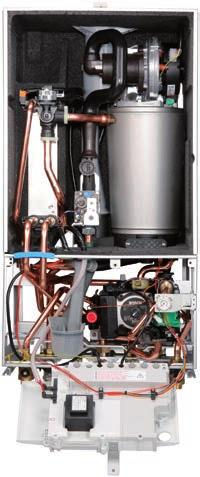

11 Przekrój Cerapur Solar CSW Zoptymalizowana izolacja urządzenia i wydajny, cichy wentylator zapewniają wyjątkowo niski poziom hałasu podczas pracy 3-drogowy zawór przełączający do ogrzewania oraz przygotowania ciepłej wody użytkowej Płytowy wymiennik ciepła dostarcza ciepłą wodę zawsze świeżą i zawsze spełniającą wymogi higieniczne; duża powierzchnia wymiennika gwarantuje maksymalny komfort cieplny również przy niskich temperaturach w systemie Blok cieplny ze stopu aluminiowo-krzemowego z wymiennikiem o dużej powierzchni zapewnia wysoki stopień sprawności i możliwość przeprowadzania przeglądów w szybki i łatwy sposób Wbudowany zawór mieszający umożliwia wykorzystanie różnych zewnętrznych źródeł ciepła, dzięki łatwemu podłączeniu do instalacji hydraulicznej Pompa o najwyższej sprawności i zoptymalizowany tryb pracy pozwalają automatycznie dopasować system do warunków hydraulicznych, co zapewnia znaczny spadek zużycia energii elektrycznej Zasada działania Sytuacja 1: Temperatura w zasobniku jest wyższa od temperatury żądanej domieszanie na powrocie wyłączony palnik Sytuacja 2: Temperatura w zasobniku jest równa temperaturze żądanej wykorzystanie wody buforowej bez domieszania wyłączony palnik Sytuacja 3: Temperatura w zasobniku jest niższa od temperatury żądanej, ale wyższa od temperatury na powrocie wykorzystanie wody buforowej bez domieszania włączony palnik (dogrzewanie) Sytuacja 4: Temperatura w zasobniku jest niższa lub równa temperaturze na powrocie tylko palnik bez korzystania z wody buforowej I 11

12 Cerapur Solar kompaktowy system grzewczy Dzięki systemowi Cerapur Solar w łatwy i genialny sposób można wykorzystywać energię słoneczną do ogrzewania i przygotowania ciepłej wody użytkowej. Solarny zasobnik buforowy o pojemności 415 l został zaprojektowany specjalnie do integracji z Cerapur Solar, w którym fabrycznie zamontowana jest stacja solarna wraz z układem elektronicznym. Można go łatwo i szybko połączyć z Cerapur Solar tworząc kompaktowy, innowacyjny system solarny. Inteligentne rozwiązanie solarne Gdy użytkownik do ogrzewania i podgrzewania wody chce wykorzystywać energię słoneczną, idealnym rozwiązaniem dla niego jest system Cerapur Solar. Składa się on z kotła kondensacyjnego i specjalnego solarnego zasobnika buforowego o pojemności 415 l. Dzięki temu, że całe wyposażenie solarne - jako stacja solarna - wraz z układem elektronicznym jest wbudowane w podgrzewacz, udało się stworzyć łatwy w montażu system grzewczy, zajmujący wyjątkowo mało miejsca. Łatwe w projektowaniu szybkie w instalacji To rozwiązanie systemowe umożliwia dużo łatwiejsze projektowanie i instalację w porównaniu ze standardowymi urządzeniami. Dzięki zastosowanej koncepcji systemu wiele elementów konstrukcyjnych jest już zamontowanych fabrycznie lub, z uwagi na kompaktową konstrukcję, w ogóle nie jest potrzebne. Potwierdzona oszczędność Wysoka efektywność pracy systemu została potwierdzona również przez Instytut Fraunhofer ISE (Institut für Solare Energiesysteme). Certyfikat gwarantuje, że system Cerapur Solar jest znacznie oszczędniejszy niż konwencjonalne rozwiązania łączące technologię solarną i kondensacyjną. Zostało to uzyskane, dzięki inteligentnemu układowi hydraulicznemu, idealnemu dopasowaniu do siebie komponentów oraz rezygnacji z systemu gromadzenia zapasów ciepłej wody użytkowej. Zasobnik buforowy jest zasilany wyłącznie za pomocą odnawialnego źródła ciepła. Nie ma objętości dyspozycyjnej, gdzie musiałaby być stale utrzymywana odpowiednia temperatura przez gazowe urządzenie kondensacyjne. Dane techniczne: CERAPUR SOLAR Wariant z buforem SP400 SHU Oznaczenie urządzenia CSW 30 / SP400 SHU Maks. znamionowa moc cieplna [kw] 23,8 Min. znamionowa moc cieplna [kw] 6,6 Maks. moc dla wody [kw] 29,7 Pojemność cieplna [l] 415 Wydajność ciepłej wody wg EN 625(D) [l/min.] Normatywna sprawność (tylko CSW) według DIN 4702 H i (H s )[%] 14,1 109 (98,2) Masa [kg] Wymiary urządzenia: CSW 30 SP400SHU Wysokość [mm] Szerokość [mm] Głębokość [mm] I

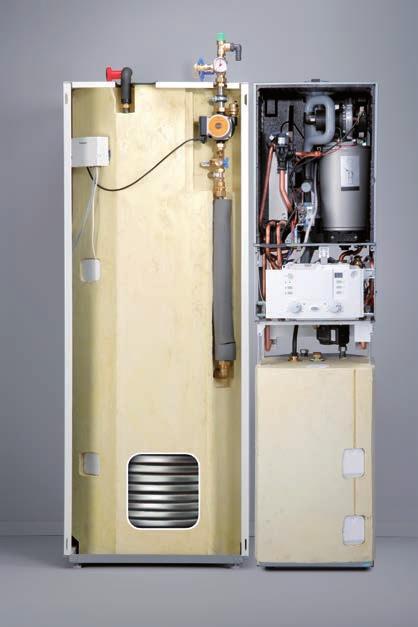

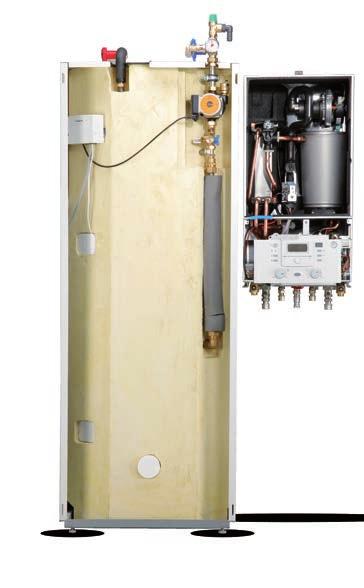

13 Przekrój Cerapur Solar CSW 30 i SP400 SHU Zamontowana fabrycznie stacja solarna Moduł solarny ISM z okablowaniem fabrycznym Płytowy wymiennik ciepła zapewnia ciepłą wodę zawsze świeżą i zawsze spełniającą wymogi higieniczne; duża powierzchnia wymiennika gwarantuje maksymalny komfort cieplny również przy niskich temperaturach w systemie Wbudowany zawór mieszający umożliwia wykorzystanie różnych zewnętrznych źródeł ciepła, dzięki łatwemu podłączeniu do instalacji hydraulicznej Pompa o najwyższej sprawności i zoptymalizowany tryb pracy pozwalają automatycznie dopasować system do warunków hydraulicznych, co zapewnia znaczny spadek zużycia energii elektrycznej 4 Blok cieplny z miedzianego stopu aluminiowo- -krzemowego z wymiennikiem o dużej powierzchni zapewnia wysoki stopień sprawności i możliwość przeprowadzania przeglądów w szybki i łatwy sposób litrowy solarny zasobnik buforowy z wężownicą do instalacji solarnej z dodatkowym przyłączem dla kolejnego źródła ciepła o mocy do 7 kw (np. kominek) 8 8 Króciec do napełniania Zalety w skrócie: Łatwe projektowanie instalacji i zamawianie elementów oraz niemal 25-procentowa oszczędność czasu przy montażu i uruchamianiu dzięki kompletnemu wyposażeniu fabrycznemu Solarny system kondensacyjny składający się z gazowego urządzenia kondensacyjnego Cerapur Solar i solarnego zasobnika buforowego o pojemności 415 l Energooszczędność dzięki wysokiej efektywności i zaawansowanemu technicznie układowi sterowania Heatronic 3 z opatentowanym systemem optymalizacji uzysku solarnego Solar ControlUnit Inside Duża elastyczność w przypadku połączenia z innymi źródłami ciepła (instalacja solarna, wykorzystująca naturalne ciepło Ziemi lub wytwarzająca ciepło przy użyciu biomasy) dzięki wbudowanemu zaworowi mieszającemu Wyjątkowo niskie zużycie energii elektrycznej dzięki pompie o najwyższej sprawności i zoptymalizowanemu trybowi pracy pompy Spełnienie zasad higieny w przygotowaniu ciepłej wody użytkowej za pomocą wbudowanej stacji świeżej wody Bardzo cicha praca dzięki specjalnej izolacji Niewielkie wymogi przestrzenne przez wbudowanie komponentów, tzn. umieszczenie całego wyposażenia solarnego (stacja solarna z układem elektronicznym) w podgrzewaczu buforowym I 13

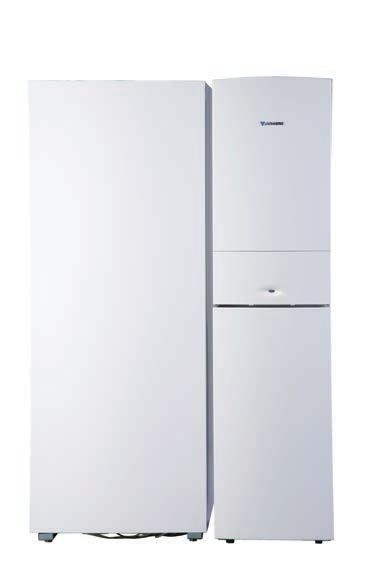

14 Cerapur Solar Comfort stała dostępność ciepłej wody System Cerapur Solar Comfort jest zbudowany w oparciu o tę samą innowacyjną koncepcję co Cerapur Solar. Jako wyjątkowo inteligentne i komfortowe rozwiązanie do przygotowania ciepłej wody użytkowej wyposażony jest dodatkowo w 75-litrowy zasobnik warstwowy. Urządzenie jest dostępne w dwóch wersjach: o mocy 14 lub 24 kw. Oba poziomy mocy są ponadto dostępne jako wariant systemowy wraz z 400-litrowym solarnym podgrzewaczem buforowym. Efektywność energetyczna i komfort System Cerapur Solar Comfort pozwala wielokrotnie zaoszczędzić energię. Normatywny stopień wykorzystania energii na poziomie 109% jest wyjątkowo wysoki. Dodatkowo wbudowana pompa o najwyższej sprawności charakteryzuje się niezwykle niskim zużyciem energii elektrycznej. Poza tym możliwe jest zaoszczędzenie energii przez zastosowanie zasobnika warstwowego. Umożliwia on wykorzystanie zalet urządzeń kondensacyjnych, zwiększa uzysk solarny i gwarantuje najwyższy komfort w przypadku przygotowania ciepłej wody użytkowej. W innym wariancie systemu, solarny zasobnik buforowy oferuje dodatkowe oszczędności, gdyż zastępuje konwencjonalnie ogrzewaną objętość dyspozycyjną. Elastyczna, szybka i oszczędzająca miejsce instalacja W przypadku systemu Cerapur Solar Comfort podłączenie innych źródeł dostarczania energii jest wyjątkowo łatwe dzięki opatentowanemu zaworowi mieszającemu i wbudowanej hydraulice grzewczej. Urządzenie ma dwa przyłącza, dzięki czemu czas instalacji jest nawet o 50% krótszy niż w przypadku standardowych systemów. Oprócz tego urządzenie nie zajmuje dużo miejsca. Wariant solarny z podgrzewaczem zajmuje tylko około 1,2 m 2. Dane techniczne: Oznaczenie urządzenia CSW 14 / 75-3 CSW 24/ 75-3 SP 400 SHU Maks. znamionowa moc cieplna [kw] 14,2 23,8 - Min. znamionowa moc cieplna [kw] 2,9 6,6 - Maks. moc dla ciepłej wody [kw] 15, Współczynnik mocy (N L ) ECO / COMFORT 0,9 / 1,1 1,6 / 2,1 - Normatywna sprawność (tylko CSW) według DIN 4702 H i / H s [%] 109 / 98,2 109 / 98,2 - Pojemność podgrzewacza warstwowego [l] Pojemność podgrzewacza buforowego [l] Masa [kg] Wymiary urządzenia: CERAPUR SOLAR Comfort Wariant z buforem SP400 SHU Wysokość [mm] Szerokość [mm] Głębokość [mm] I

15 Przekrój Cerapur Solar Comfort CSW 14/24 i SP400 SHU 1 2 Zamontowana fabrycznie stacja solarna Moduł solarny ISM z okablowaniem fabrycznym 1 6 Wbudowany zawór mieszający umożliwia wykorzystanie różnych zewnętrznych źródeł ciepła dzięki łatwemu podłączeniu do instalacji hydraulicznej 3 4 Płytowy wymiennik ciepła ładuje 75-litrowy zasobnik warstwowy w celu zapewnienia maksymalnego komfortu użytkowania ciepłej wody Blok cieplny z nierdzewnego stopu aluminiowo- -krzemowego z wymiennikiem o dużej powierzchni zapewnia wysoki stopień sprawności i możliwość przeprowadzania przeglądów w szybki i łatwy sposób Duży komfort użytkowania ciepłej wody dzięki 75-litrowemu zasobnikowi warstwowemu; dwie różne pozycje czujnika umożliwiają indywidualne ustawienie systemu w trybie oszczędzania lub wysokiego zapotrzebowania na ciepłą wodę 5 Pompa o najwyższej sprawności i zoptymalizowany tryb pracy pozwalają automatycznie dopasować system do warunków hydraulicznych, co zapewnia znaczny spadek zużycia energii elektrycznej Solarny zasobnik buforowy o pojemności 415 l z wężownicą do instalacji solarnej z dodatkowym przyłączem dla kolejnego źródła ciepła o mocy do 7 kw (np. kominek) Zalety w skrócie: Łatwe projektowanie instalacji i zamawianie elementów oraz niemal 50% oszczędność czasu przy montażu i uruchamianiu dzięki kompletnemu wyposażeniu fabrycznemu Solarne ogrzewanie kondensacyjne, składające się z gazowego urządzenia kondensacyjnego Cerapur Solar, 75-litrowego warstwowego zasobnika i solarnego podgrzewacza buforowego o pojemności 415 l Schemat hydrauliczny Cerapur Solar Comfort z warstwowym zasobnikiem ciepłej wody użytkowej 75 l Ogromne oszczędności eksploatacyjne dzięki: wysokiej sprawności CSW, układowi optymalizacji systemu solarnego z opatentowanym układem Solar ControlUnit Inside oraz zastosowaniu zasobnika warstwowego do przygotowania ciepłej wody użytkowej Maksymalny komfort użytkowania ciepłej wody przez zastosowanie zasobnika warstwowego Duża elastyczność w przypadku połączenia z innymi źródłami ciepła (instalacja wykorzystująca naturalne ciepło Ziemi lub wytwarzająca ciepło przy użyciu biomasy) dzięki wbudowanemu zaworowi mieszającemu Bardzo cicha praca dzięki specjalnej izolacji Wyjątkowa oszczędność przez wbudowanie komponentów, co oznacza, że całe wyposażenie solarne (stacja solarna z układem elektronicznym) są umieszczone w podgrzewaczu buforowym I 15

16 Dodatkowe informacje: Całodobowa Infolinia * Junkers Serwis 24h * * koszt połączenia wg stawek operatora Robert Bosch Sp. z o.o. Dział Termotechniki ul. Jutrzenki Warszawa Podane w ulotce informacje nie stanowią oferty w rozumieniu Kodeksu Cywilnego i mogą różnić się od rzeczywistych parametrów urządzeń. Firma Robert Bosch Sp. z o.o. (gwarant) udziela nawet do 5 lat gwarancji na sprawne działanie urządzeń grzewczych, zgodnie z warunkami zawartymi w kartach gwarancyjnych poszczególnych urządzeń oraz 10 lat na kolektory słoneczne I
