1 Definicja Studia wizyjnofoniczne Studiem wizyjno-fonicznym nazywać będziemy pomieszczenie mające odpowiednie właściwości akustyczne, oświetlenie i dekoracje, w którym odbywa się przetwarzanie za pośrednictwem kamery obrazów wizualnych na kolejno następujący po sobie ciąg impulsów elektrycznych oraz przebiegów drgań akustycznych za pośrednictwem mikrofonu na przebiegi drgań elektrycznych Historia studiów radiowych Wytyczne budowy studiów radiowych studia całkowicie wytłumione studia LEDE -jedna część studia maksymalnie wytłumiona, w drugiej ściany są silnie rozpraszające studia o rozproszonym i jednorodnym polu akustycznym, ściany o zbliżonych własnościach akustycznych poziom zakłóceń własnych rzędu dba dobra izolacja akustyczna od szumów i hałasów zewnętrznych, uzyskiwana poprzez użycie: ścian i stropów wielowarstwowych podłóg pływających okien wewnętrznych o specjalnej konstrukcji potrójnych okien zewnętrznych drzwi dźwiękoszczelnych

Podłoga pływająca Okno reżyserskie dwie lub trzy tafle szkła o różnych grubościach w celu

filcowych, dociśniętych drewnianymi listwami izolacyjność rzędu 45dB (dwie szyby) - 55 db

3 - tynk 4 - mur z cegły Konstrukcja wielowarstwowa Drzwi podwójne z przedsionkiem ciszy

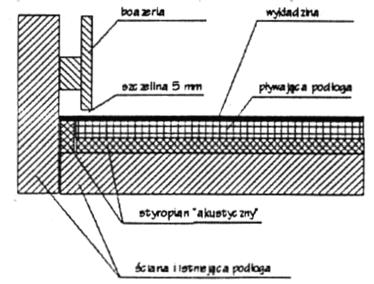

2 Podłoga pływająca Okno reżyserskie dwie lub trzy tafle szkła o różnych grubościach w celu uniknięcia tych samych częstotliwości rezonansowych, obsadzone w korytkach gumowych lub filcowych, dociśniętych drewnianymi listwami izolacyjność rzędu 45dB (dwie szyby) - 55 db (trzy szyby) Okno reżyserskie Drzwi dźwiękoszczelne 1 - płytka z otworami 2 - wata mineralna 3 - tynk 4 - mur z cegły Konstrukcja wielowarstwowa Drzwi podwójne z przedsionkiem ciszy Maksymalne tłumienie drzwi: 60dB 5 - rama drewniana 6 - sprasowany filc włosiany 7 - płytki akustyczne 8 - szkło

Adaptacja akustyczna studia radiowego Adaptacja akustyczna studia radiowego Polega na celowym dobraniu i rozmieszczeniu na powierzchni wewnętrznej studia zespołu materiałów i układów dźwiękochłonnych

3 Adaptacja akustyczna studia radiowego Adaptacja akustyczna studia radiowego Polega na celowym dobraniu i rozmieszczeniu na powierzchni wewnętrznej studia zespołu materiałów i układów dźwiękochłonnych o odpowiednio zestawionych współczynnikach pochłaniania dźwięku oraz ustrojów rozpraszających, zapewniających dostateczne rozproszenia dźwięku w całej objętości pomieszczenia Przykładowe sposoby rozpraszania dźwięku: Rodzaje studiów studia emisyjne (dla audycji słownych) studia słuchowiskowe studia do zapisu muzyki studia koncertowe Wytyczne budowy studiów wizyjnych niezależne fundamenty konieczność budowy wewnętrznych konstrukcji kratowych konstrukcja podłóg klimatyzacja bramy wjazdowe brak okien zapewnienie izolacji akustycznej

Własności akustyczne optymalny czas pogłosu jest funkcją objętości i przeznaczenia charakterystyka czasu pogłosu wyrównana w szerokim zakresie częstotliwości duże zakłócenia własne najczęściej

4 Własności akustyczne optymalny czas pogłosu jest funkcją objętości i przeznaczenia charakterystyka czasu pogłosu wyrównana w szerokim zakresie częstotliwości duże zakłócenia własne najczęściej prostopadłościenny kształt problem z silnie odbijającą podłogą Własności akustyczne problemy z omikrofonowaniem mikrofon nie może być widzialny żuraw mikrofony krawatowe wymagane duże pochłanianie dźwięku pochłanianie większe o 20-40% niż w odpowiednich studiach radiowych wpływ dekoracji na jakość dźwięku Adaptacja akustyczna zwiększenie chłonności całkowitej zmniejszenie natężenia fal odbitych rozproszenie fali dźwiękowej uzyskanie właściwej charakterystyki pogłosu zmniejszenie ogólnego poziomu zakłóceń wyrównanie rozkładu energii akustycznej w pomieszczeniu Ch-ka czasu pogłosu przeciętnego studia: 1- po zamontowaniu adaptacji, 2- przed zamontowaniem adaptacji przykładowa adaptacja: cegła dziurawka tworząca wewnętrzną ścianę studia, odsunięta na odległość ok. 30 cm od ściany konstrukcyjnej; wolna przestrzeń wypełniona materiałem dźwiękochłonnym podzielonym na kilkucentymetrowe warstwy Wymiary studiów studio widowiskowe powierzchnia m 2 wysokość 8-15m dopuszczalna liczba osób studio powszechnego użytku powierzchnia m 2 wysokość 5-7m dopuszczalna liczba osób studio spikerskie powierzchnia 15-80m 2 wysokość 2.8-5m dopuszczalna liczba osób 1-20

Przykłady studiów Przykłady studiów czas

podział źródeł światła żarowe wyładowcze

5 Przykłady studiów Przykłady studiów czas pogłosu 0,6s izolacyjność studio/reżysernia 54dB czas pogłosu większego studia 0,9s Przykłady studiów czas pogłosu studia spikerskiego 0,3s izolacyjność studio spikerskie/reżysernia 64dB Oświetlenie podział źródeł światła żarowe wyładowcze oprawy: regulacja cienistości, szerokości i kierunku padania rampa oświetleniowa

6 Wyposażenie studiów studio kamery mikrofony monitory oświetlenie reżysernia monitory/odsłuchy krosownice konsoleta wizyjna i foniczna sprzęt nagrywający (synchronizacja!) interkom Okablowanie studiów kable foniczne kable wizyjne zdalne sterowanie kable energetyczne Okablowanie Typy złącz Rodzaje mediów kable miedzialne światłowód wzrost maksymalnej przepływności w stosunku do tradycyjnych kabli dużo większa odporność na zakłócenia zewnętrzne w postaci pól elektromagnetycznych itd. możliwość prawie bezstratnej transmisji na większe odległości niż w przypadku tradycyjnych kabli Standardy transmisji transmisja analogowa transmisja cyfrowa

7 Typy złącz Pętla masy Pin Opis Poziom sygnału Impedancja 1 Audio Out Right 0.5 V rms <1k ohm 2 Audio In Right 0.5 V rms >10k ohm 3 Audio Out Left + Mono 0.5 V rms <1k ohm 4 Audio Ground 5 RGB Blue Ground 6 Audio In Left + Mono 0.5 V rms >10k ohm 7 RGB Blue In 0.7 V 75 ohm 8 Audio/RGB switch / 16:9 9 RGB Green Ground 10 Data 2: Clockpulse Out (Unavailable??) 11 RGB Green In 0.7 V 75 ohm 12 Data 1: Data Out (Unavailable??) 13 RGB Red Ground 14 Data Ground 15 RGB Red In / Chrominance 16 Blanking Signal 17 Composite Video Ground 18 Blanking Signal Ground 0.7 V (Chrom.: 0.3 V burst) 1-3 V=RGB, V=Composite 75 ohm 75 ohm 19 Composite Video Out 1 V 75 ohm 20 Composite Video In / Luminance 21 Ground/Shield (Chassis) 1 V 75 ohm Pytania podsumowujące Podać definicje studia wizyjno-fonicznego Podać wytyczne budowy studiów Wymienić typy studiów wizyjno-fonicznych Naszkicować rzut przykładowego studia i omówić jego budowę Podać sposób montażu oświetlenia w studiu Wymienić i podać zastosowanie najpopularniejszych złączy
