Capgemini IT Projekt lokalnego datacenter i problemy z tym związane

Transkrypt

1 Capgemini IT Projekt lokalnego datacenter i problemy z tym związane

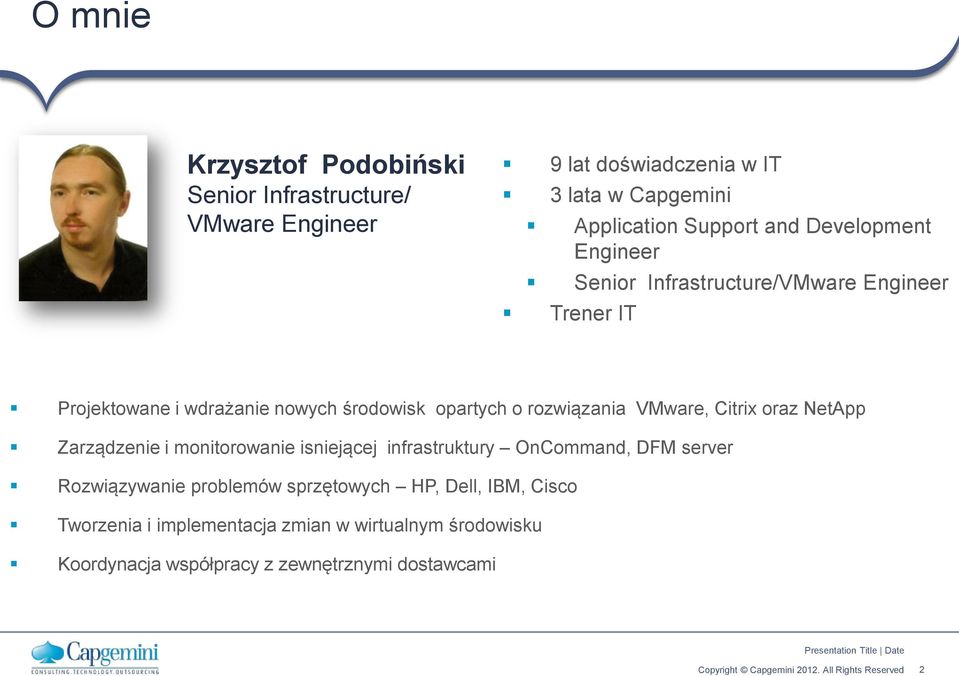

2 O mnie Krzysztof Podobiński Senior Infrastructure/ VMware Engineer 9 lat doświadczenia w IT 3 lata w Capgemini Application Support and Development Engineer Senior Infrastructure/VMware Engineer Trener IT Projektowane i wdrażanie nowych środowisk opartych o rozwiązania VMware, Citrix oraz NetApp Zarządzenie i monitorowanie isniejącej infrastruktury OnCommand, DFM server Rozwiązywanie problemów sprzętowych HP, Dell, IBM, Cisco Tworzenia i implementacja zmian w wirtualnym środowisku Koordynacja współpracy z zewnętrznymi dostawcami 2

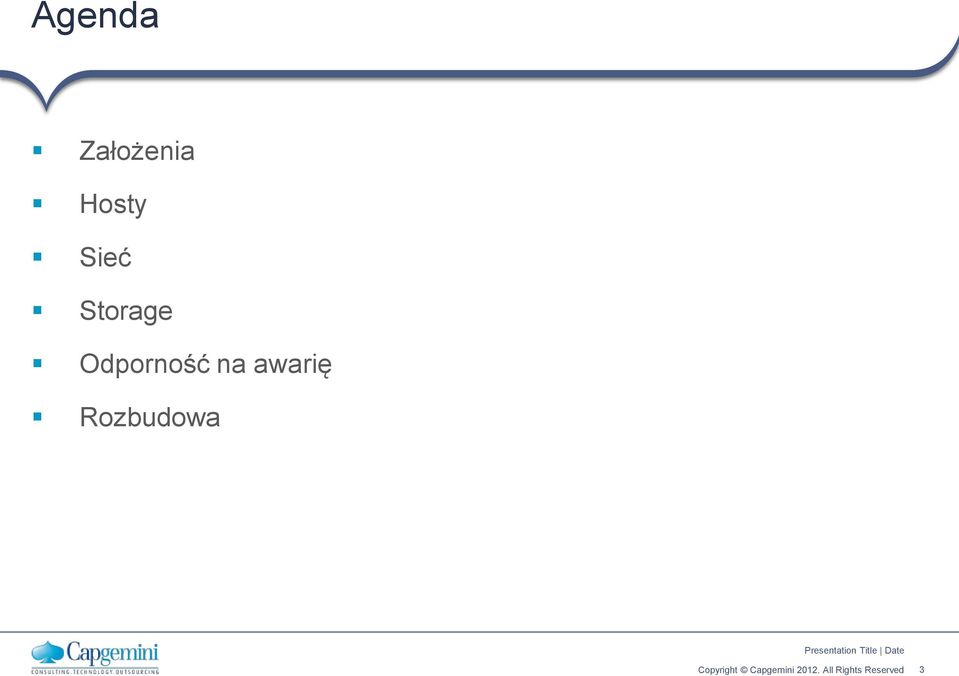

3 Agenda Założenia Hosty Sieć Storage Odporność na awarię Rozbudowa 3

4 Założenia Odporność na awarie pełna nadmiarowość Skalowalność możliwość rozbudowy Bezpieczeństwo kopie zapasowe, DRP Cena podstawowe modele i licencje 4

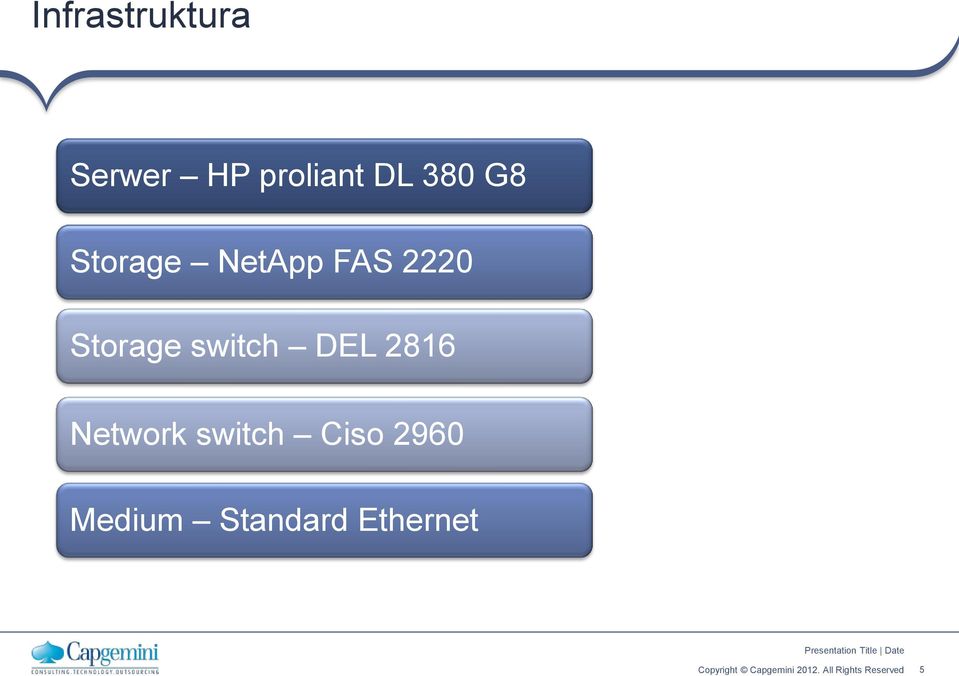

5 Infrastruktura Serwer HP proliant DL 380 G8 Storage NetApp FAS 2220 Storage switch DEL 2816 Network switch Ciso 2960 Medium Standard Ethernet 5

6 Infrastruktura Network Switch Network Switch VMware ESX VMware ESX 6

7 Infrastruktura VMware ESX VMware ESX Storage Switch INTERCONNECT Storage Switch Storage NetApp HA CLUSTER Storage NetApp 7

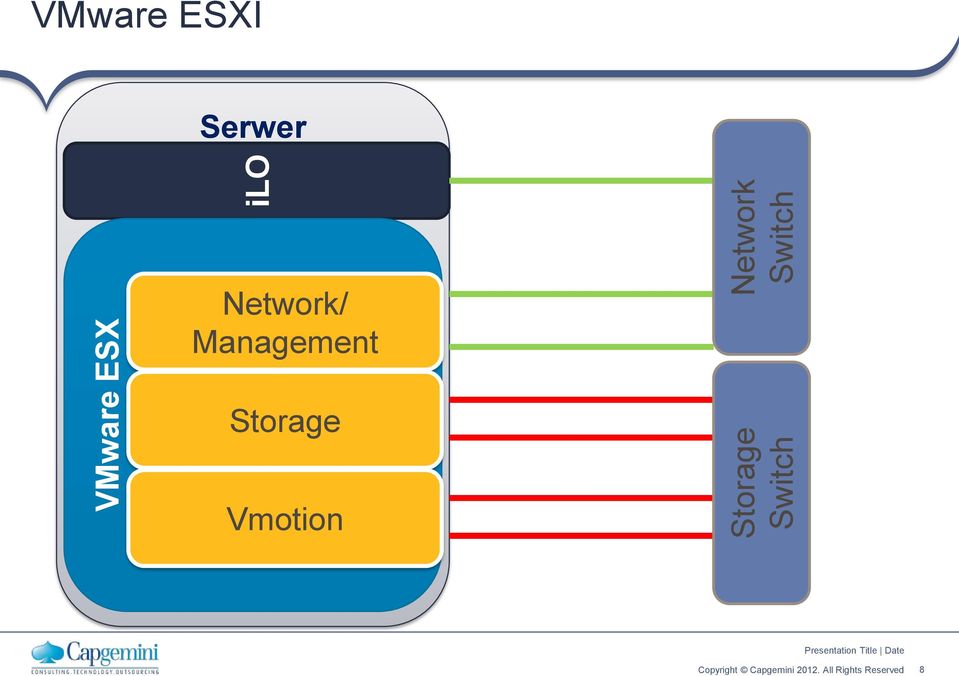

8 VMware ESX Storage Switch ilo Network Switch VMware ESXI Serwer Network/ Management Storage Vmotion 8

9 Wmware ESXI - potencjalne problemy Problem dwóch kart sieciowych Limit adresów MAC na portach w Network switch Storage vmk i vmotion vmk w tej samej sieci NFS i iscsi na tym samym vmkernelu 9

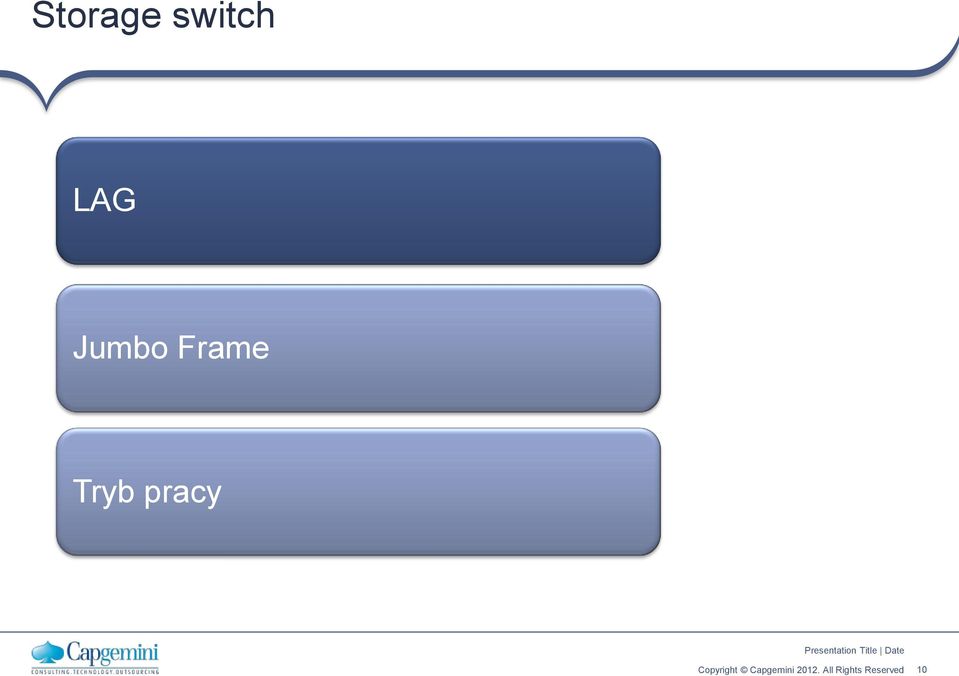

10 Storage switch LAG Jumbo Frame Tryb pracy 10

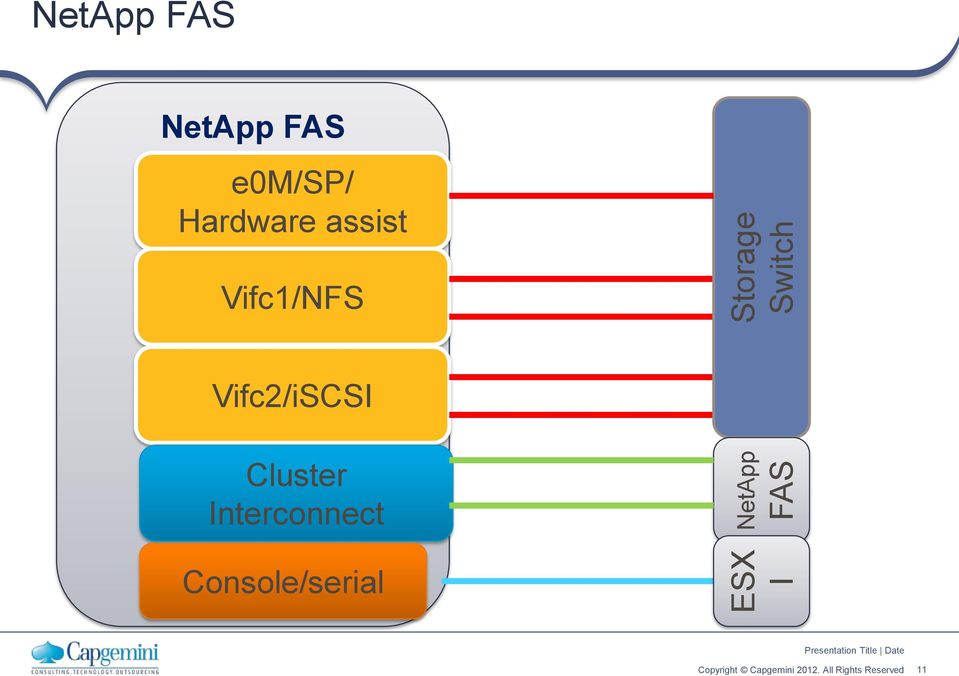

11 ESX I NetApp FAS Storage Switch NetApp FAS NetApp FAS e0m/sp/ Hardware assist Vifc1/NFS Vifc2/iSCSI Cluster Interconnect Console/serial 11

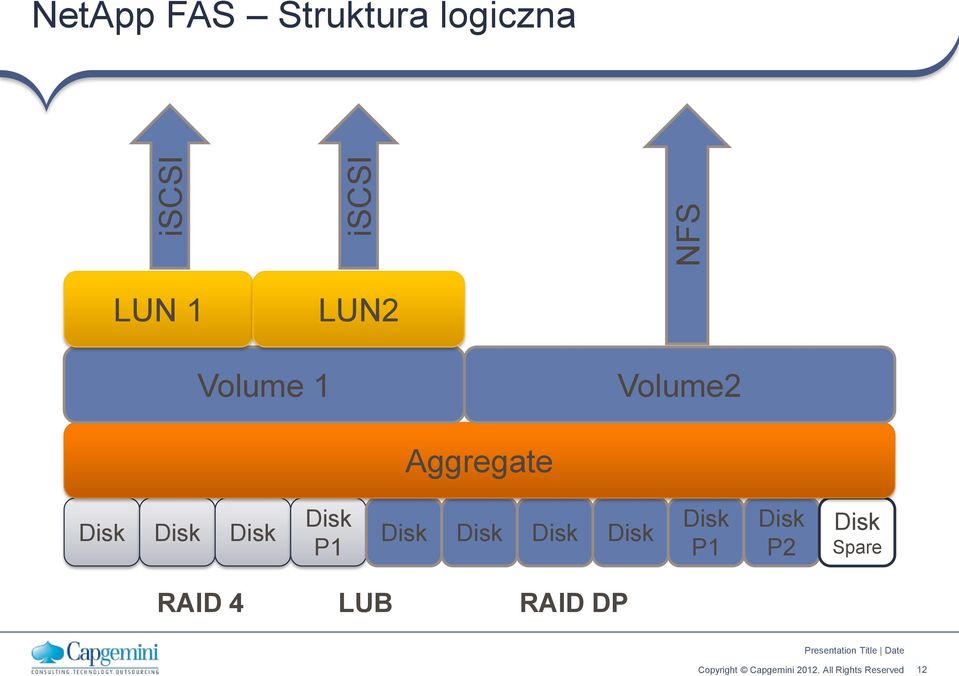

12 iscsi iscsi NFS NetApp FAS Struktura logiczna LUN 1 LUN2 Volume 1 Volume2 Aggregate Disk Disk Disk Disk P1 Disk Disk Disk Disk Disk P1 Disk P2 Disk Spare RAID 4 LUB RAID DP 12

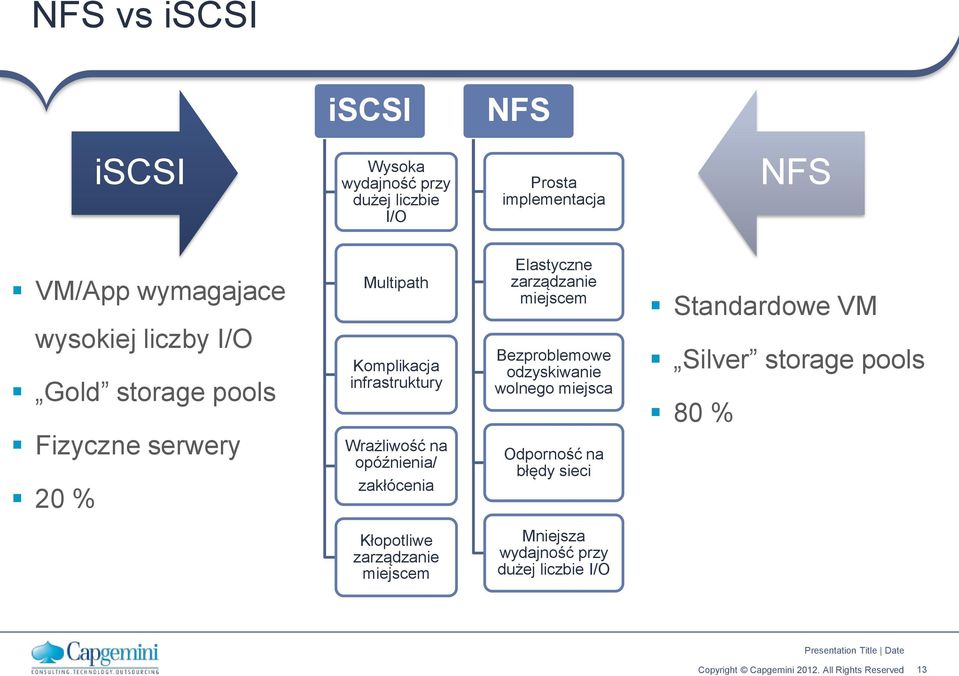

13 NFS vs iscsi iscsi NFS iscsi Wysoka wydajność przy dużej liczbie I/O Prosta implementacja NFS VM/App wymagajace wysokiej liczby I/O Gold storage pools Fizyczne serwery 20 % Multipath Komplikacja infrastruktury Wrażliwość na opóźnienia/ zakłócenia Elastyczne zarządzanie miejscem Bezproblemowe odzyskiwanie wolnego miejsca Odporność na błędy sieci Standardowe VM Silver storage pools 80 % Kłopotliwe zarządzanie miejscem Mniejsza wydajność przy dużej liczbie I/O 13

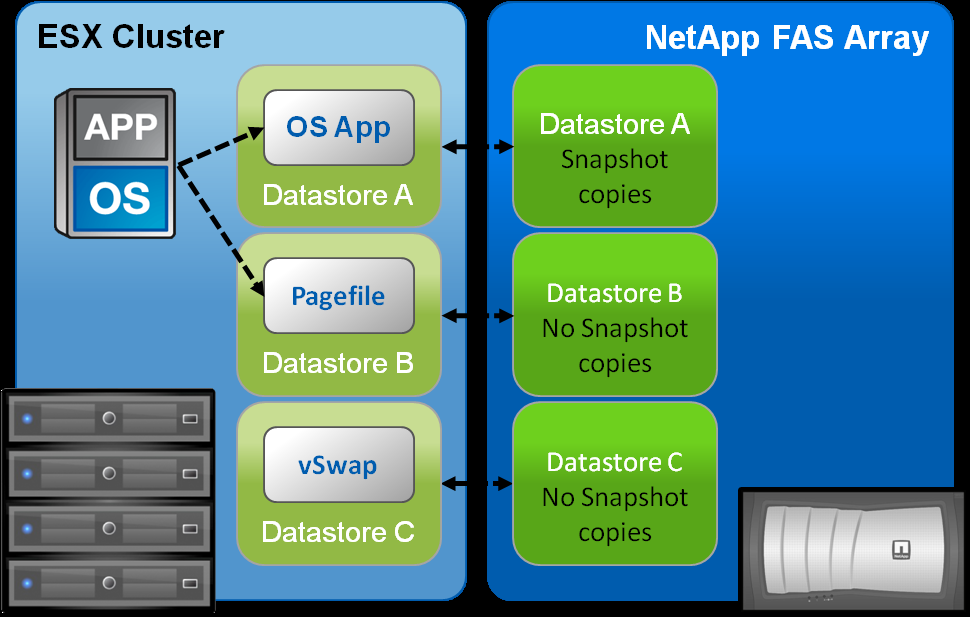

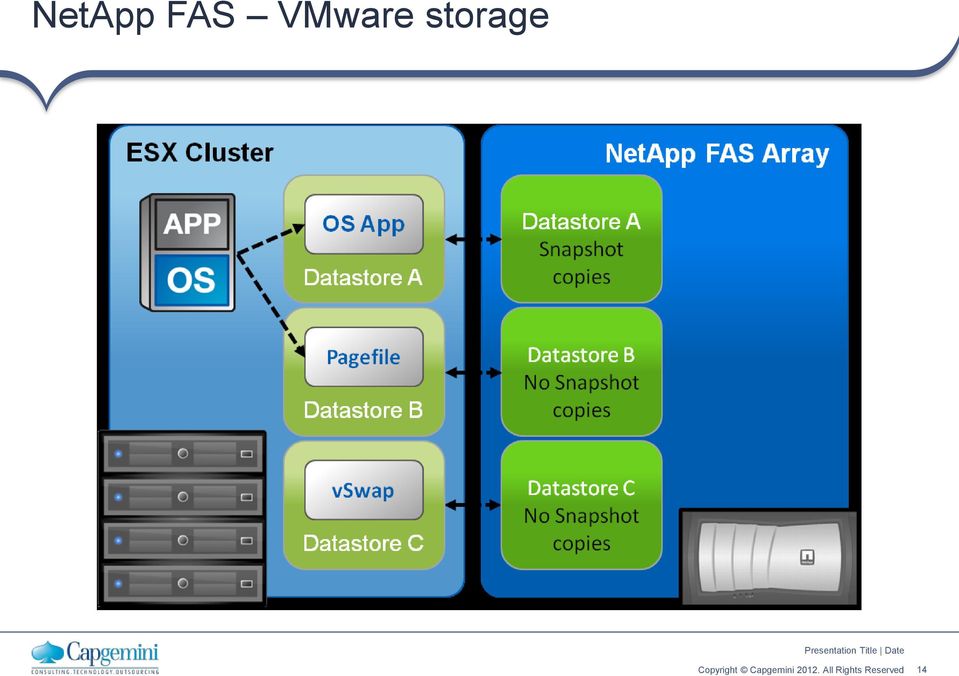

14 NetApp FAS VMware storage 14

15 NetApp FAS Deduplikacja/ kompresja oszczędność miejsca ~60% Volumeny/LUN typu cieńkiego - oszczędność miejsca ~30% NetApp snapshot - natychmiastowe pełne kopie zapasowe NetApp snapshot/flex clone - Łatwe przywracanie 15

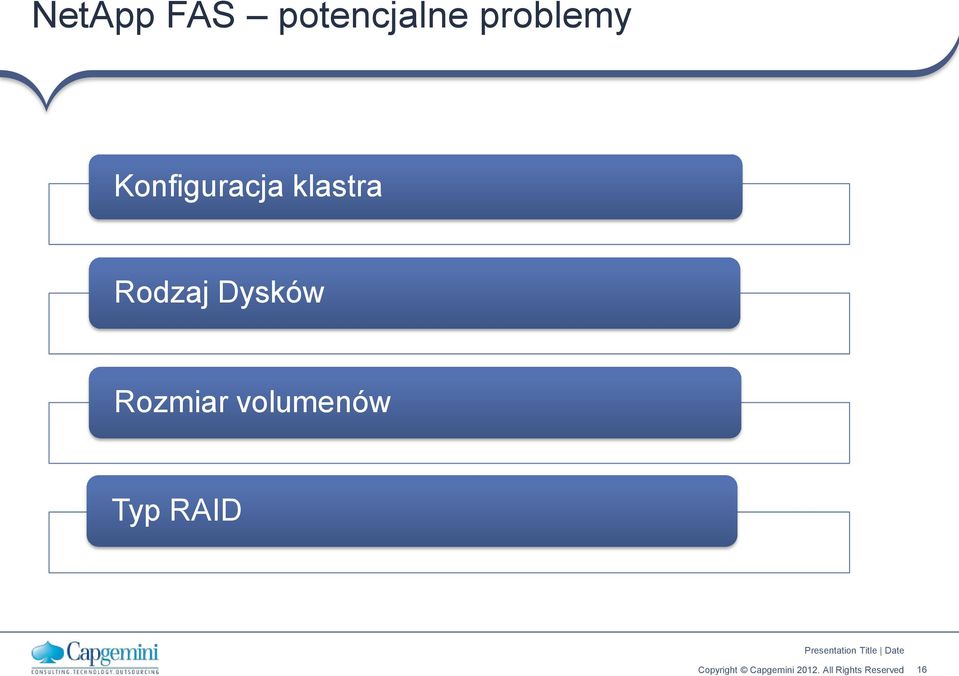

16 NetApp FAS potencjalne problemy Konfiguracja klastra Rodzaj Dysków Rozmiar volumenów Typ RAID 16

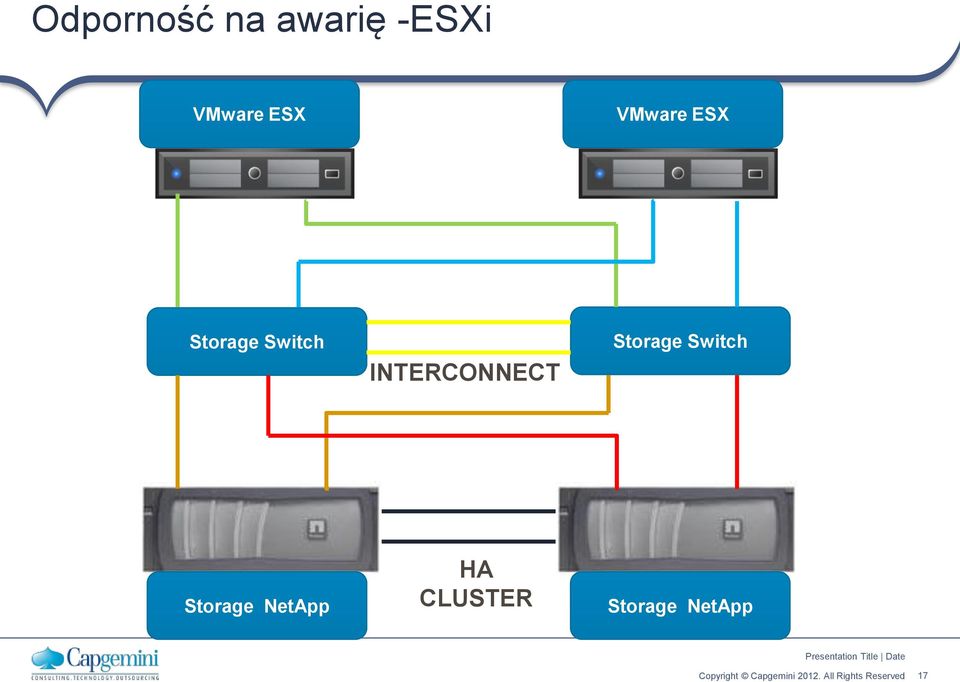

17 Odporność na awarię -ESXi VMware ESX VMware ESX Storage Switch INTERCONNECT Storage Switch Storage NetApp HA CLUSTER Storage NetApp 17

18 Odporność na awarię - sieć VMware ESX VMware ESX Storage Switch INTERCONNECT Storage Switch Storage NetApp HA CLUSTER Storage NetApp 18

19 Odporność na awarię - storage VMware ESX VMware ESX Storage Switch INTERCONNECT Storage Switch Storage NetApp HA CLUSTER Dyski Storage NetApp 19

20 Skalowalność VMware Pamięć dodatkowe kości w istniejących hostach Kolejne ESXI Sieć Karty 10Gb RJ45 lub SFP+ Dodatkowe switche Storage Miejsce półki dyskowe (SATA,SAS, FC,SSD) Wydajność karty Flash Cashe, Flash Pool, dyski SSD 20

21 Backup - SnapVault Zwykłe łącze Możliwość pełnej konfiguracji Primary Storage NetApp Secondary Storage NetApp Primary Storage NetApp 21
