1 Netapp Fas bezpieczny, uniwersalny system do składowania i zarządzania danymi. Bartłomiej Matysiak Senior Field Application Engineer bartlomiej.matysiak@arrow.com 1

2 Agenda? Jaki powinien być system składujący państwa dane? Bezpieczny nasze dane! Uniwersalny dostęp do danych Szybki iops,latency Skalowalny traktujmy zakup jako inwestycję Być trendy chmury Inne ciekawe bajery 2

3 Fundament to ONTAP 9 System operacyjny 3

4 Standaryzacja to cel do sukcesu Standaryzacja w zarządzaniu danymi: Pomiędzy architekturami: blok i plik; flash, dysk, albo chmura Software Defined Storage: hardware projektowany przez nas, software instalowany na zwykłych blachach x86, chmura: Amazon, Softlayer, Azure cdn Pomiędzy aplikacjami: wsparcie dla wszystkich aplikacji biznesowych, rozbudowane API do własnej integracji z dowolna aplikacją lub stackiem 4

5 Bepieczny jak ONTAP 9 5

6 Podstawą bezpieczeństwa w systemach dyskowych to RAID RAID 4 RAID DP RAID TEC możemy stracić 1 dysk możemy stracić 2 dyski możemy stracić 3 dyski Jak my to robimy? Dedykujemy dysk na parzystość; Suma kontrolna każdego bloku na dyskach, blok ma 520k, a nie 512k (8k trzyma sumę); Duże grupy RAID do 29 dysków dla RAID TEC; Soft RAID suma kontrolna liczona w locie - przed zapisem na dysk NETAPP CONFIDENTIAL ---

7 Dyski fizyczne Aggregat Aggregate RG 0 RG 1 RG 2 Default RAID type = raid_dp 7

8 8 Integracja z aplikacjami SnapManager dla

9 ONTAP zunifikowana i konsystentna replikacja danych. SnapMirror pomiędzy różnymi wersjami ONTAP Oszczędność pasma dzięki kompresji i deduplikacji NetApp MetroCluster Relacje mirror nawet 255:1 Snapvault - backup dysk2dysk2taśma Fundament to Netapp Snapshot Primary Data Centers Application Agents Snapshot Copies Clustered MetroCluster SnapMirror Secondary Data Center Disaster Recovery SnapVault

10 AutoSupport Dostępny we wszystkich modelach macierzy NetApp HTTP or HTTPS SMTP Server

11 Uniwersalny jak ONTAP 9 12

12 ONTAP- wieloprotokołowość NFS (v2, v3, v4) [mostly Unix] CIFS [Windows/Samba/MacOS X] FCP/FCoE iscsi [SCSI over TCP/IP]

13 Netapp API Services? 3 rd party tools Różne API dla różnych funkcjonalności REST APIs Konsolidacja zarządzania i administracji ONTAP APIs OnCommand API Services ONTAP APIs Centrum dowodzenia Możliwość zintegrowania czegokolwiek Cluster OCUM APIs OPM APIs Cluster REST API jako standard OnCommand Unified Manager (OCUM) OnCommand Performance Manager (OPM) NETAPP CONFIDENTIAL ---

14 SnapLock with ONTAP 9 Archival Application Primary Storage SnapLock WORM Volumes New Single license for both solutions SnapLock Compliance: SEC 17-a(4) compliant SnapLock Enterprise: supports privileged deletes System Manager and Unified Manager support NetApp Storage Encryption (NSE) support 7MTT copy-based transition support at GA New New Jun 30 th 2040 Secondary Storage Jun 30 th 2040 DR Site Not supported with initial release: SnapLock Compliance with MetroCluster Compliance journal for SnapLock + SnapVault 15

15 Szybki jak ONTAP 9 (FLASH) 16

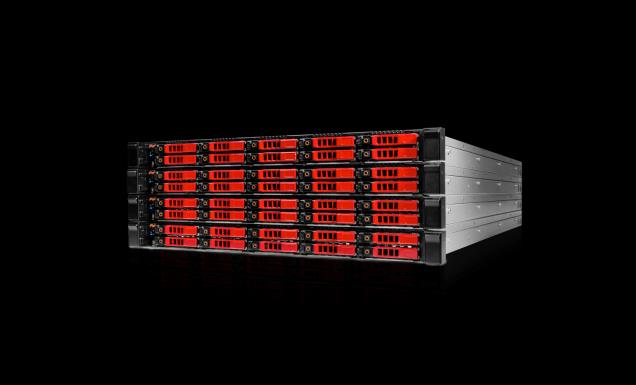

16 Najszersze portfolio ALL FLASH na rynku! EF Streamlined architecture optimized for low-latency workloads AFF Performance plus robust data management optimized for shared general IT SolidFire Scale out service oriented flash storage for next gen architectures Speed Data Services Scale Standalone apps General purpose, Virtual infrastructure Cloud infrastructure on/off premises 17 NetApp Confidential Internal Use

17 Zmieniamy ekonomię datacenter 15 tb SSD (dedup, compress) 1PB of storage 2+ racks <1ms latency performance to all data 11 times smaller footprint: 5U vs. 2+ racks 11 times lower power consumption No tuning for performance 6-month payback NetApp AFF + ONTAP 5U 10K high-performance HDDs 1 PB in 2U shelf, using 15TB SSDs 18

18 Hybryda flash jako cache dla HDD Server Flash Cache Flash Pool Storage

19 Nowe standardy I/O Pierwszy na rynku interfejs 32 Gb FC Pierwszy na rynku interfejs 40 Gb Ethernet SAS 12 Gb jako backend do dysków Cisco 3132Q-V (Cluster Interconnect) Cisco Nexus 9300 and 5600 switches Brocade X6 Directors X6-4 and X NETAPP CONFIDENTIAL ---

20 ONTAP 9 skalowalność w każdym wymiarze 21

21 Future-proof IT with NetApp ONTAP Scale Out by Adding Controllers (Maximum 24 Controllers) Scale Up Individual Controllers All Flash FAS (AFF) AFF FAS Next-Generation SSD Commodity Servers All Flash FAS (AFF) FAS >4 million IOPS and 367PB effective all-flash capacity Scale Out: łączenie nodów o różnych parametrach wydajnościowych Upgrade hardware/software bez okien serwisowych - online Uniwerslana szyna danych 22

22 Nieprzerwalność działania Przenoszenie wolumenów i adresów ip bez utraty dostępu do danych od strony hosta i klientów transparentność dla I/O SAN LIF SAN SAN LIF NAS LIF SAN LIF LIF Storage Virtual Machine (SVM) 1 SAN LIF SAN LIF NAS SAN LIF SAN LIF NAS LIF Storage Virtual Machine (SVM) 2 Storage Virtual Machine (SVM) 3

23 ONTAP 9 być trendy aka DataFabric 24

24 Data fabric szyna danych pomiędzy wyspami Chmura Hybrydowa przyszłość IT Colocation Public Cloud Dedicated Link NetApp Private Storage NetApp Storage SnapMirror Connected Data Center AltaVault -C Cloud Storage SolidFire Edge AFF/FAS AltaVault StorageGRID E-/EF-Series Private Cloud / Service Provider Cloud 25 NetApp Confidential Limited Use

25 ONTAP 9 funkcjonalności 26

26 Storage Cost Inteligentny zapis danych Obniżenie kosztów utrzymania Data growth NetApp RAID-TEC and RAID DP technologies NetApp Snapshot technology Thin provisioning Cloning Inline deduplication Inline compression Inline compaction Storage Capacity 27

27 ONTAP 9 hardware 28

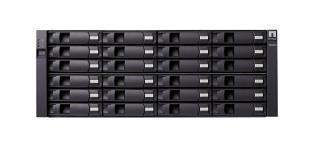

28 NetApp FAS zunifikowany, hybrydowy system składowania danych Nowa linia macierzy FAS9000 Business-critical workloads FAS8200 FAS2600 Enterprise workloads Small enterprises, midsize businesses 29

29 FAS2600 controller I/O Take a closer look Mini SAS3 Ports (2) Micro USB Serial Console Port RJ45 Serial Console Port 10GbE Cluster Interconnect Ports (2) UTA2 Ports (4) USB Port e0m Management Port NETAPP CONFIDENTIAL ---

30 FAS9000 HA configuration Take a closer look NETAPP CONFIDENTIAL ---

31 Pytania??? 32

32 Thank You 33
