1 5 nines - czyli jak osiągnąć większą dostępność dzięki VMware i Metro Storage Cluster

2 Agenda Paweł Wieczorek Vmware Consultant; 8 lat w IT, 3 lata w Capgemini; Projektowane i wdrażanie nowych środowisk opartych o rozwiązania Vmware; Zarządzenie i monitorowanie isniejącej infrastruktury; Datacenter solution, HP VirtualConnect, IBM PureSystems, EMC; Tworzenia i implementacja zmian w wirtualnym środowisku, problem mgmt; Implementacja rozwiązań pokrewnych, Networker, vrops, VCAC; 2

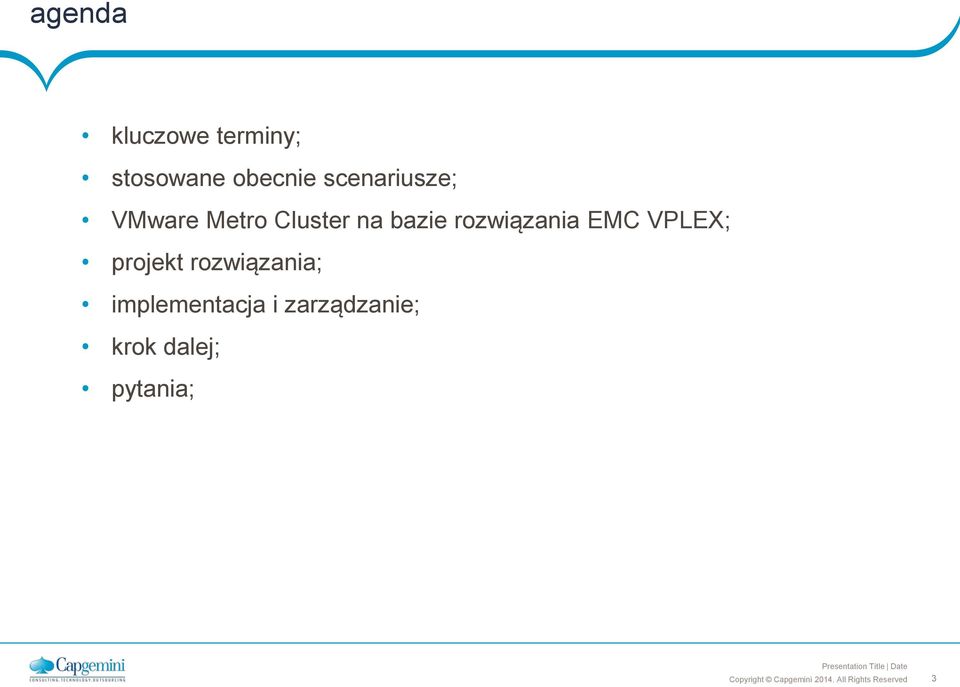

3 agenda kluczowe terminy; stosowane obecnie scenariusze; VMware Metro Cluster na bazie rozwiązania EMC VPLEX; projekt rozwiązania; implementacja i zarządzanie; krok dalej; pytania; 3

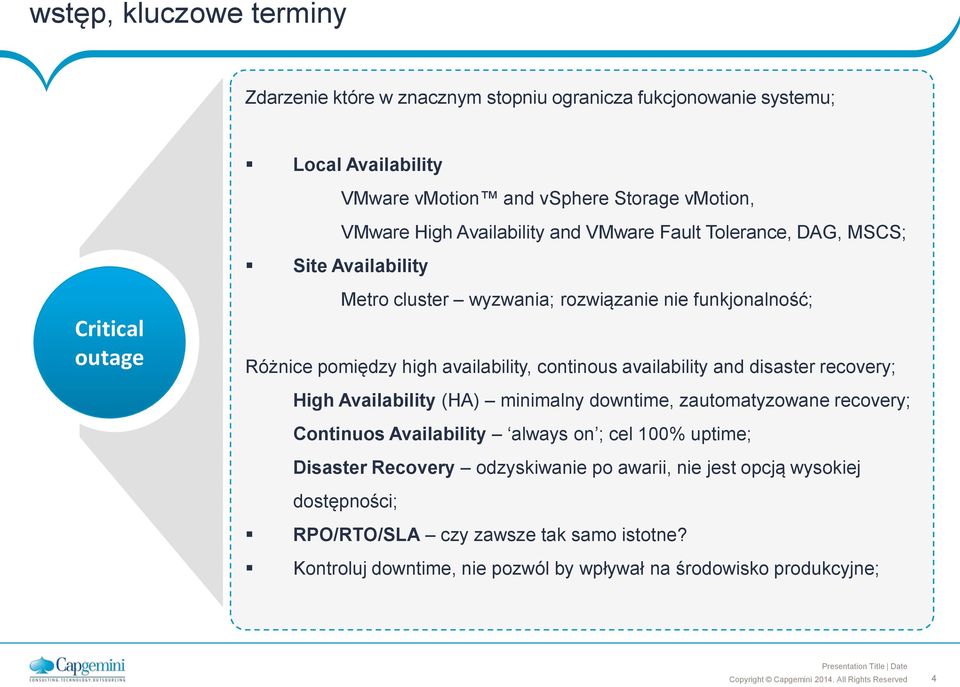

4 wstęp, kluczowe terminy Zdarzenie które w znacznym stopniu ogranicza fukcjonowanie systemu; Local Availability VMware vmotion and vsphere Storage vmotion, VMware High Availability and VMware Fault Tolerance, DAG, MSCS; Site Availability Critical outage Metro cluster wyzwania; rozwiązanie nie funkjonalność; Różnice pomiędzy high availability, continous availability and disaster recovery; High Availability (HA) minimalny downtime, zautomatyzowane recovery; Continuos Availability always on ; cel 100% uptime; Disaster Recovery odzyskiwanie po awarii, nie jest opcją wysokiej dostępności; RPO/RTO/SLA czy zawsze tak samo istotne? Kontroluj downtime, nie pozwól by wpływał na środowisko produkcyjne; 4

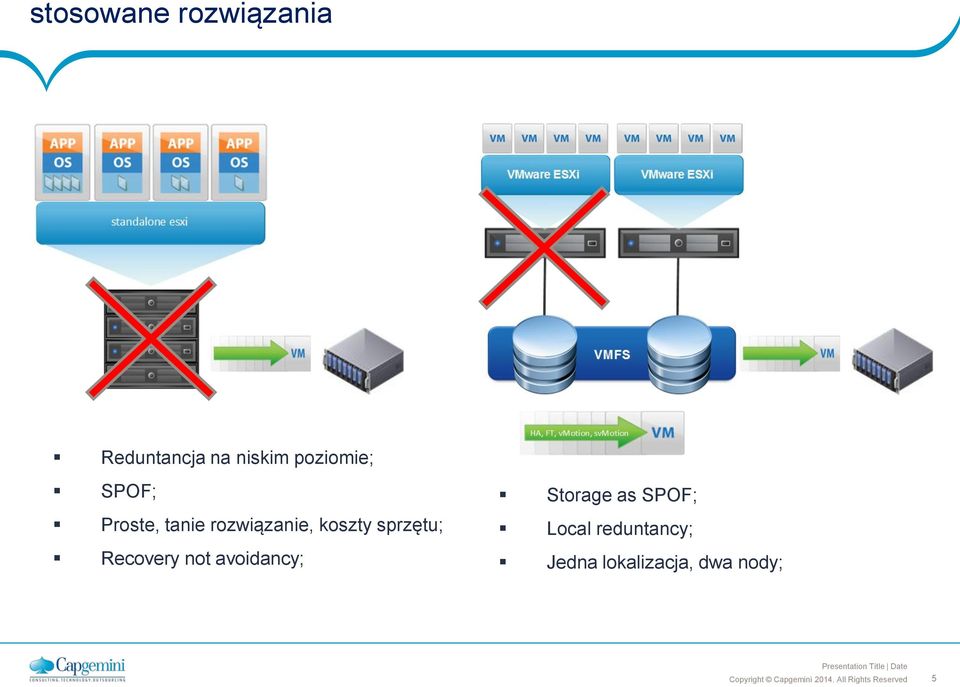

5 stosowane rozwiązania Reduntancja na niskim poziomie; SPOF; Proste, tanie rozwiązanie, koszty sprzętu; Recovery not avoidancy; Storage as SPOF; Local reduntancy; Jedna lokalizacja, dwa nody; 5

6 stosowane rozwiązania VMware HCL: FC, iscsi, SVD,FCoE. vmotion < 10ms; Enterprise Plus; storage < 5ms RTT; <100km; 622Mbps vmotion; disaster recovery; 99,999%; RTO kilka minut; RPO near 0; APD/PDL/SplitB; No automation; 6

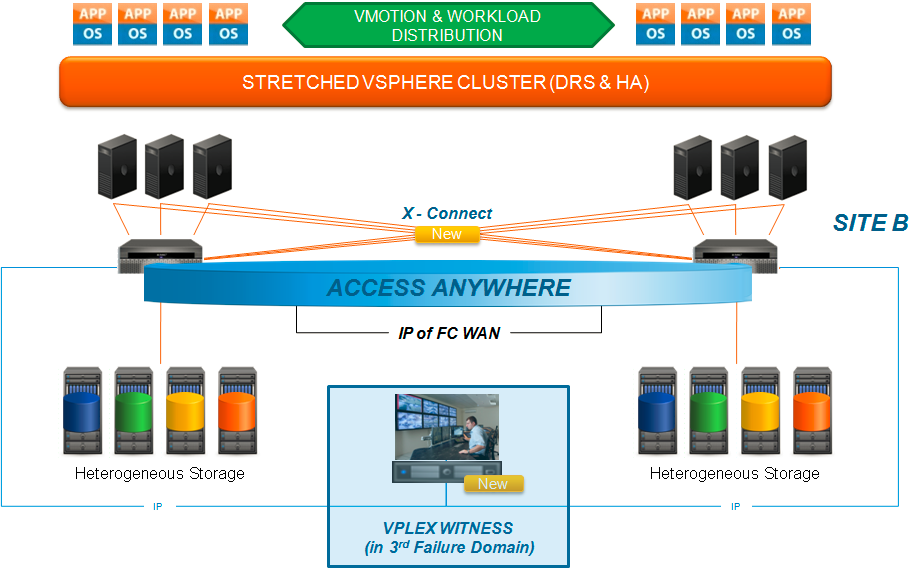

7 vplex metro Acces anywhere; Virtualizacja zasobów dyskowych; 7

8 non-uniform host access dostęp tylko do lokalnych zasobów; latency < 5ms; APD minimized; 8

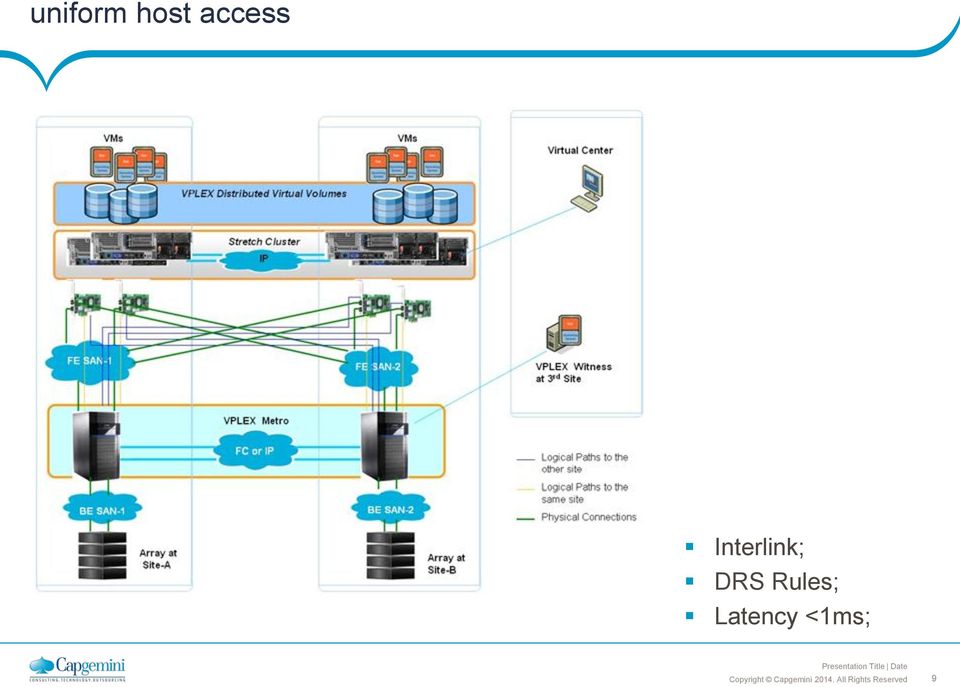

9 uniform host access Interlink; DRS Rules; Latency <1ms; 9

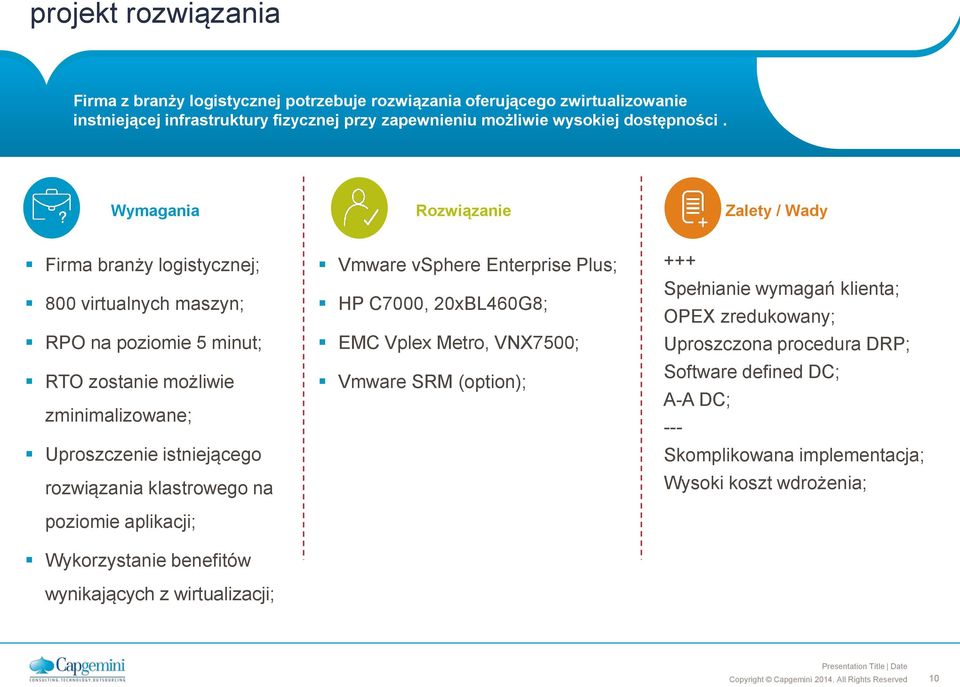

10 projekt rozwiązania Firma z branży logistycznej potrzebuje rozwiązania oferującego zwirtualizowanie instniejącej infrastruktury fizycznej przy zapewnieniu możliwie wysokiej dostępności. Wymagania Rozwiązanie Zalety / Wady Firma branży logistycznej; 800 virtualnych maszyn; RPO na poziomie 5 minut; RTO zostanie możliwie zminimalizowane; Uproszczenie istniejącego rozwiązania klastrowego na poziomie aplikacji; Wykorzystanie benefitów wynikających z wirtualizacji; Vmware vsphere Enterprise Plus; HP C7000, 20xBL460G8; EMC Vplex Metro, VNX7500; Vmware SRM (option); +++ Spełnianie wymagań klienta; OPEX zredukowany; Uproszczona procedura DRP; Software defined DC; A-A DC; --- Skomplikowana implementacja; Wysoki koszt wdrożenia; 10

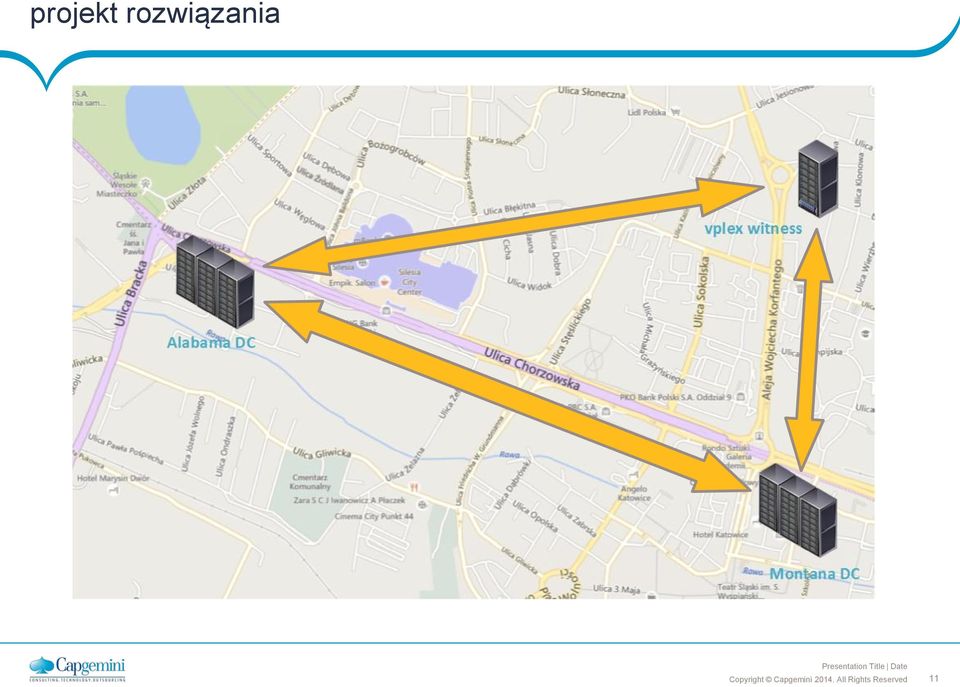

11 projekt rozwiązania 11

12 physical desing 12

13 implementacja rozwiązania EMC VPLEX Zoning, rejestracja WWN; Tworzenie virtualnych volumenów (RAID1) i ich synchronizacja; Zaprezentowanie do esxi; 13

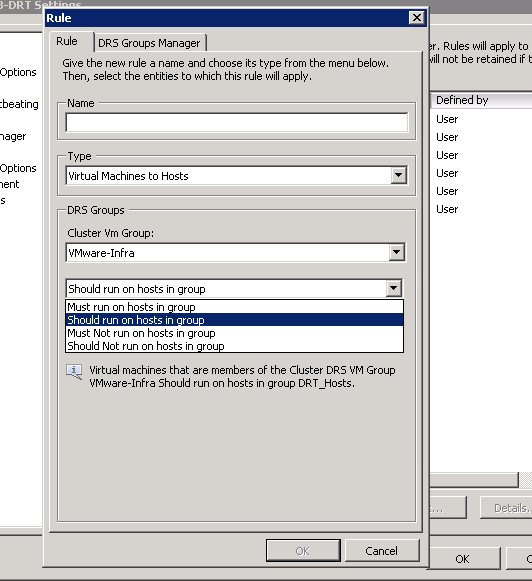

14 implementacja rozwiązania - VMware Budowa klastra HA, DRS (FT); Admission control, Resource pools; Isolation adresses; APD/PDL; disk.terminatevmonpdldefault das.maskcleanshutdownenabled DRS Rules; 14

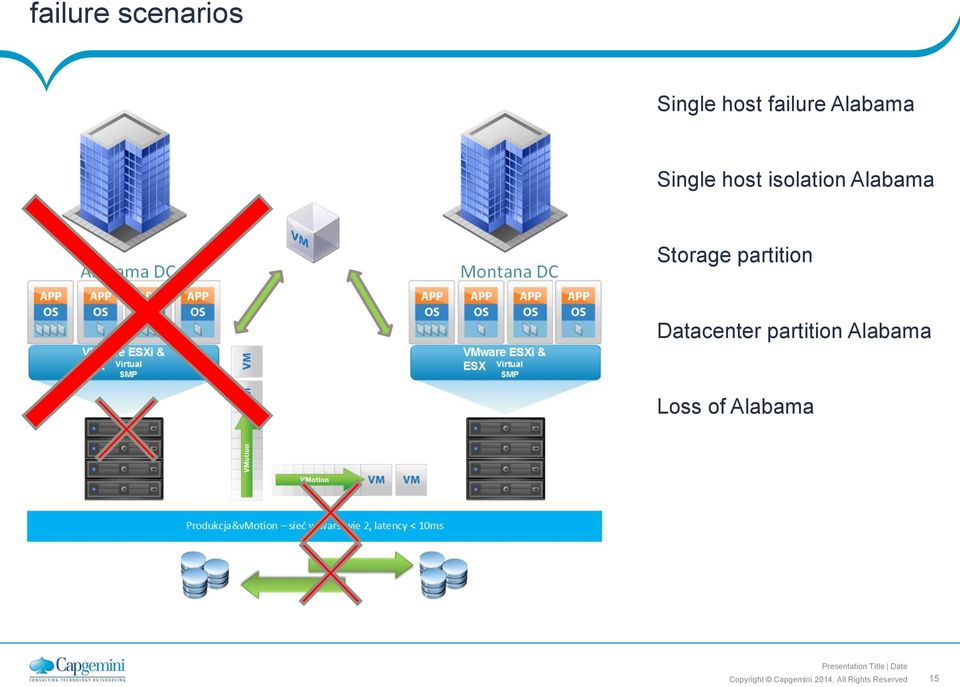

15 failure scenarios Single host failure Alabama Single host isolation Alabama Storage partition Datacenter partition Alabama Loss of Alabama 15

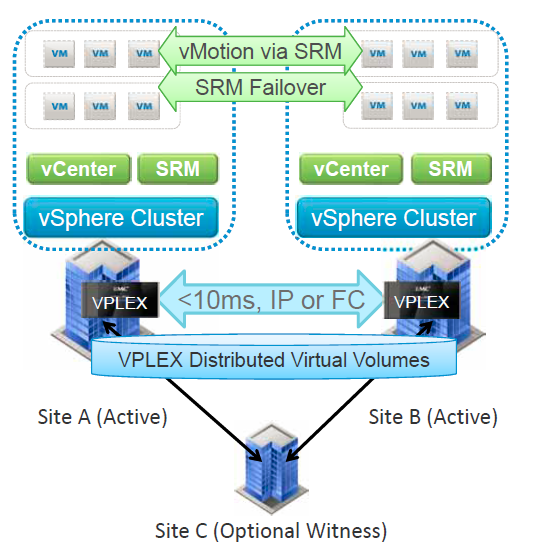

16 krok dalej vmotion wciąż możliwe; Pełna kontrola DRP; Testy DRP; RPO zero; No SPOF; Active-active DC; 16

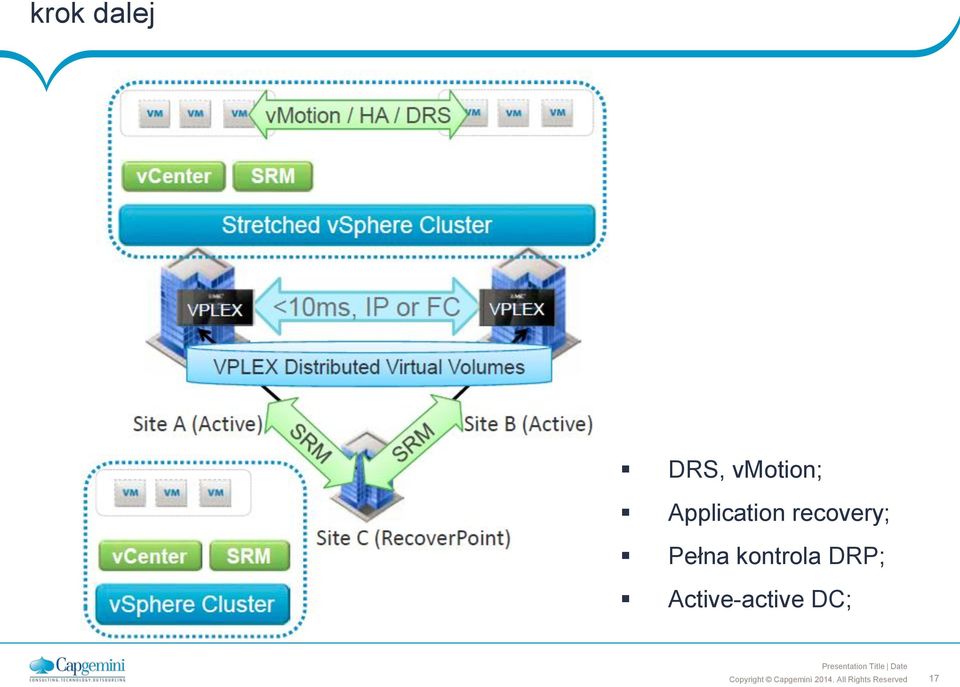

17 krok dalej DRS, vmotion; Application recovery; Pełna kontrola DRP; Active-active DC; 17

18 krok dalej DRS, vmotion; Application recovery; Pełna kontrola DRP; Active-active DC; 18

19 Dziękuje, The information contained in this presentation is proprietary Capgemini. All rights reserved.

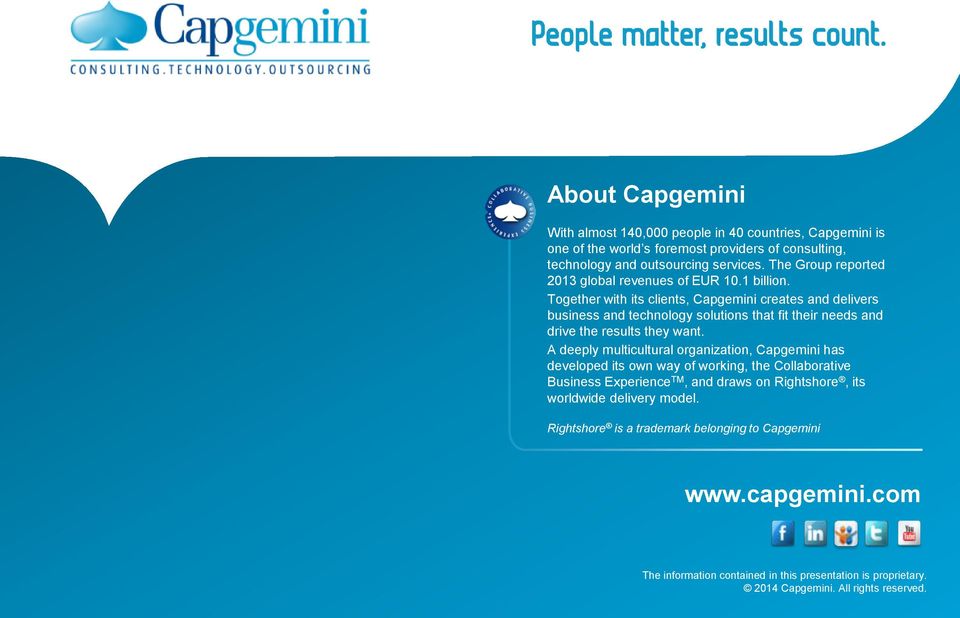

20 About Capgemini With almost 140,000 people in 40 countries, Capgemini is one of the world s foremost providers of consulting, technology and outsourcing services. The Group reported 2013 global revenues of EUR 10.1 billion. Together with its clients, Capgemini creates and delivers business and technology solutions that fit their needs and drive the results they want. A deeply multicultural organization, Capgemini has developed its own way of working, the Collaborative Business Experience TM, and draws on Rightshore, its worldwide delivery model. Rightshore is a trademark belonging to Capgemini The information contained in this presentation is proprietary Capgemini. All rights reserved.
