Załącznik nr 1 Opis Przedmiotu Zamówienia

Transkrypt

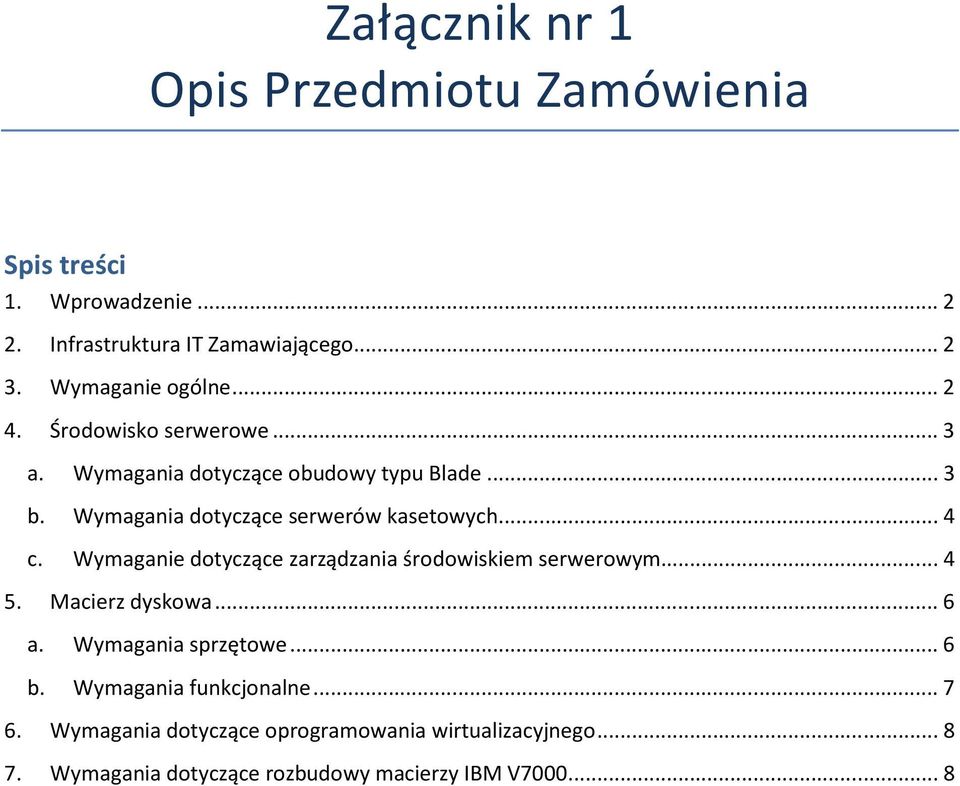

1 Załącznik nr 1 Opis Przedmiotu Zamówienia Spis treści 1. Wprowadzenie Infrastruktura IT Zamawiającego ogólne Środowisko serwerowe... 3 a. Wymagania dotyczące obudowy typu Blade... 3 b. Wymagania dotyczące serwerów kasetowych... 4 c. dotyczące zarządzania środowiskiem serwerowym Macierz dyskowa... 6 a. Wymagania sprzętowe... 6 b. Wymagania funkcjonalne Wymagania dotyczące oprogramowania wirtualizacyjnego Wymagania dotyczące rozbudowy macierzy IBM V

2 1. Wprowadzenie Przedmiotem zamówienia jest dostawa środowiska serwerowego opartego na obudowie typu Blade, serwerach kasetowych, macierzy dyskowej, dysków do posiadanej przez Zamawiającego macierzy oraz oprogramowania wirtualizacyjnego. Każdy z elementów zamówienia musi być fabrycznie nowy, z oficjalnych kanałów dystrybucyjnych producenta jak i ze wsparciem serwisowym opisanym w dalszej części tego dokumentu. Celem zakupu jest rozbudowa aktualnego środowiska Zamawiającego: powiększenie zasobów farmy serwerów oraz przestrzeni dyskowej. 2. Infrastruktura IT Zamawiającego Zamawiający w swojej infrastrukturze posiada: serwer typu Blade: IBM BladeCenter H, 1 szt. serwery kasetowe: IBM HS2x, 14 szt. macierz dyskową IBM V7000, 1 x kontroler (24 x SAS), 1 x półka (24 x SAS), 1 x półka (12 x SATA) oprogramowanie wirtualizacyjne: VMware vsphere Enterprise 5.1, VMware vsphere vcenter Standard 5.1 serwery kasetowe komunikują się z macierzą poprzez połączenia typu FC 8Gb 3. ogólne Opis Globalne Urządzenia muszą być fabrycznie nowe. Producent Wszystkie oferowane urządzenia muszą pochodzić od jednego producenta. Normy Muszą być wyprodukowane zgodnie z normą jakości ISO 9001:2000 lub normą równoważną opisywanej Oznakowanie Urządzenia i ich komponenty muszą być oznakowane przez producentów w taki sposób, aby możliwa była identyfikacja zarówno produktu jak i producenta. Dokumentacja Do każdego urządzenia musi być dostarczony komplet standardowej dokumentacji dla użytkownika w formie papierowej lub elektronicznej. Certyfikaty Wszystkie serwery muszą posiadać Certyfikat B (dla obudowy) lub oznakowanie CE produktu albo spełniać normy równoważne. Współpraca z siecią Wszystkie urządzenia muszą współpracować z siecią energetyczną o energetyczną parametrach: 230 V ± 10%, 50 Hz. Licencje Licencje na oprogramowanie systemowe i wirtualizacyjne muszą zawierać wsparcie na okres analogiczny z okresem gwarancji.

3 Serwis Serwis dla oprogramowania i sprzętu realizowany poprzez jednego dostawcę. 4. Środowisko serwerowe a. Wymagania dotyczące obudowy typu Blade Opis Liczba minimum 1 Typ obudowy Do montażu w szafie RACK 19 Wysokość obudowy Maksymalnie 10U Liczba montowanych Klatka powinna umożliwiać instalację, co najmniej 10 serwerów serwerów zawierających 2 układy procesorowe (socket) w ramach jednej obudowy. Dostarczona ilość obudów musi umożliwiać instalacje wszystkich serwerów kasetowych wyspecyfikowanych w punkcie 4.b. niniejszego dokumentu. Rodzaj obsługiwanych serwerów Lokalizacja przełączników SAN/LAN Sposób agregacji/wyprowadzeń sygnałów LAN / SAN Zasilanie i chłodzenie Zarządzanie Możliwość umieszczania w ramach jednej obudowy wszystkich dostarczanych typów serwerów blade w układzie mieszanym., także serwerów blade w procesorami o architekturze RISC lub EPIC (serwery takie nie są przedmiotem zamówienia, ale muszą być dostępne do rozbudowy). Min. 2 Przełączniki SAN/LAN instalowane w obudowie Min. 2 przełączniki na każdą obudowe pracujące w standardzie 10Gb (wsparcie dla FcOE). Przełączniki muszą realizować dostęp do sieci LAN oraz SAN. Dostarczone przełączniki muszą posiadać możliwość wyprowadzenia 4 fizycznych portów, min. 10Gb dla każdego serwera dwuprocesorowego oraz 8 fizycznych portów min. 10Gb dla serwera czteroprocesorowego bez konieczności rozbudowy. Dodatkowo muszą dostarczać 8 portów zewnętrznych na obudowe serwerową obsadzonych modułami SFP+ 10Gb Eth,4 portów obsadzonych modułami SFP 8Gb FC oraz 2 porty obsadzone modułami RJ45 1Gb. Funkcjonalność może być dostarczona za pomocą przełączników zewnętrznych pod warunkiem zapewnienia tożsamości produktów (zapewnienie wydajności, nadmiarowości oraz funkcjonalności). Zasilacz o konstrukcji modularnej z możliwością dokładania i wymiany modułów na gorąco. System zasilania zainstalowany wewnątrz obudowy, zdolny do dostarczenia mocy, jaką może potrzebować obudowa w pełni obsadzona serwerami. Zasilanie typu hot-swap oraz redundancja typu N+N. Zdalne włączanie/wyłączanie/restart niezależnie dla każdego serwera. Zdalne udostępnianie napędu CD-ROM, FDD, obrazu ISO na potrzeby serwera z możliwością bootowania z w/w napędów. Zdalna identyfikacja fizycznego serwera i obudowy za pomocą sygnalizatora optycznego. Dostęp zdalny z poziomu przeglądarki internetowej bez konieczności instalacji specyficznych komponentów programowych producenta sprzętu. Co najmniej 2 moduły zarządzania na każdą obudowę w celu zapewnienia redundancji i ciągłości pracy.

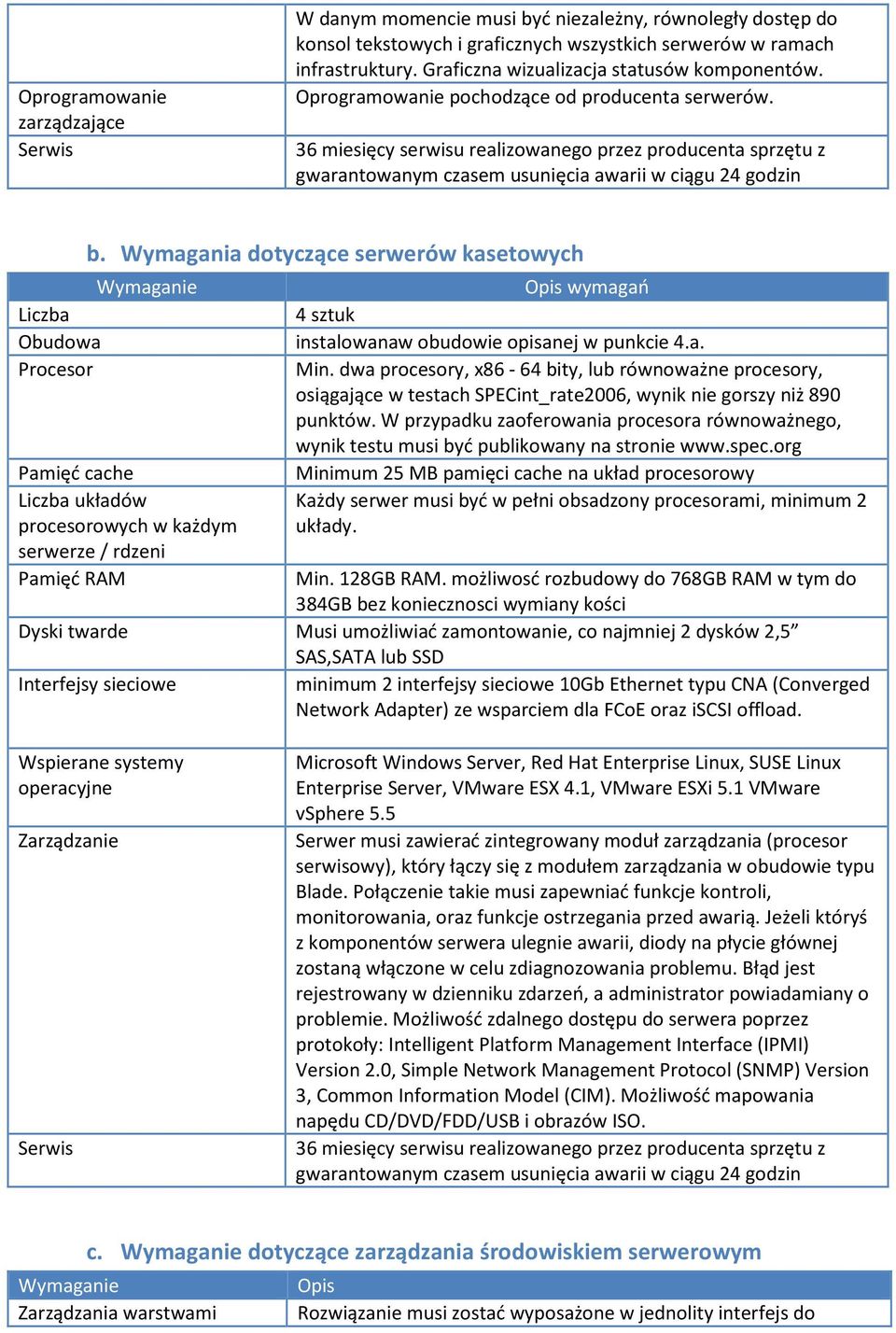

4 Oprogramowanie zarządzające Serwis W danym momencie musi być niezależny, równoległy dostęp do konsol tekstowych i graficznych wszystkich serwerów w ramach infrastruktury. Graficzna wizualizacja statusów komponentów. Oprogramowanie pochodzące od producenta serwerów. 36 miesięcy serwisu realizowanego przez producenta sprzętu z gwarantowanym czasem usunięcia awarii w ciągu 24 godzin b. Wymagania dotyczące serwerów kasetowych Liczba Obudowa Procesor Pamięć cache Liczba układów procesorowych w każdym serwerze / rdzeni Pamięć RAM Opis wymagań 4 sztuk instalowanaw obudowie opisanej w punkcie 4.a. Min. dwa procesory, x86-64 bity, lub równoważne procesory, osiągające w testach SPECint_rate2006, wynik nie gorszy niż 890 punktów. W przypadku zaoferowania procesora równoważnego, wynik testu musi być publikowany na stronie Minimum 25 MB pamięci cache na układ procesorowy Każdy serwer musi być w pełni obsadzony procesorami, minimum 2 układy. Min. 128GB RAM. możliwosć rozbudowy do 768GB RAM w tym do 384GB bez koniecznosci wymiany kości Dyski twarde Musi umożliwiać zamontowanie, co najmniej 2 dysków 2,5 Interfejsy sieciowe SAS,SATA lub SSD minimum 2 interfejsy sieciowe 10Gb Ethernet typu CNA (Converged Network Adapter) ze wsparciem dla FCoE oraz iscsi offload. Wspierane systemy operacyjne Zarządzanie Serwis Microsoft Windows Server, Red Hat Enterprise Linux, SUSE Linux Enterprise Server, VMware ESX 4.1, VMware ESXi 5.1 VMware vsphere 5.5 Serwer musi zawierać zintegrowany moduł zarządzania (procesor serwisowy), który łączy się z modułem zarządzania w obudowie typu Blade. Połączenie takie musi zapewniać funkcje kontroli, monitorowania, oraz funkcje ostrzegania przed awarią. Jeżeli któryś z komponentów serwera ulegnie awarii, diody na płycie głównej zostaną włączone w celu zdiagnozowania problemu. Błąd jest rejestrowany w dzienniku zdarzeń, a administrator powiadamiany o problemie. Możliwość zdalnego dostępu do serwera poprzez protokoły: Intelligent Platform Management Interface (IPMI) Version 2.0, Simple Network Management Protocol (SNMP) Version 3, Common Information Model (CIM). Możliwość mapowania napędu CD/DVD/FDD/USB i obrazów ISO. 36 miesięcy serwisu realizowanego przez producenta sprzętu z gwarantowanym czasem usunięcia awarii w ciągu 24 godzin c. dotyczące zarządzania środowiskiem serwerowym Opis Zarządzania warstwami Rozwiązanie musi zostać wyposażone w jednolity interfejs do

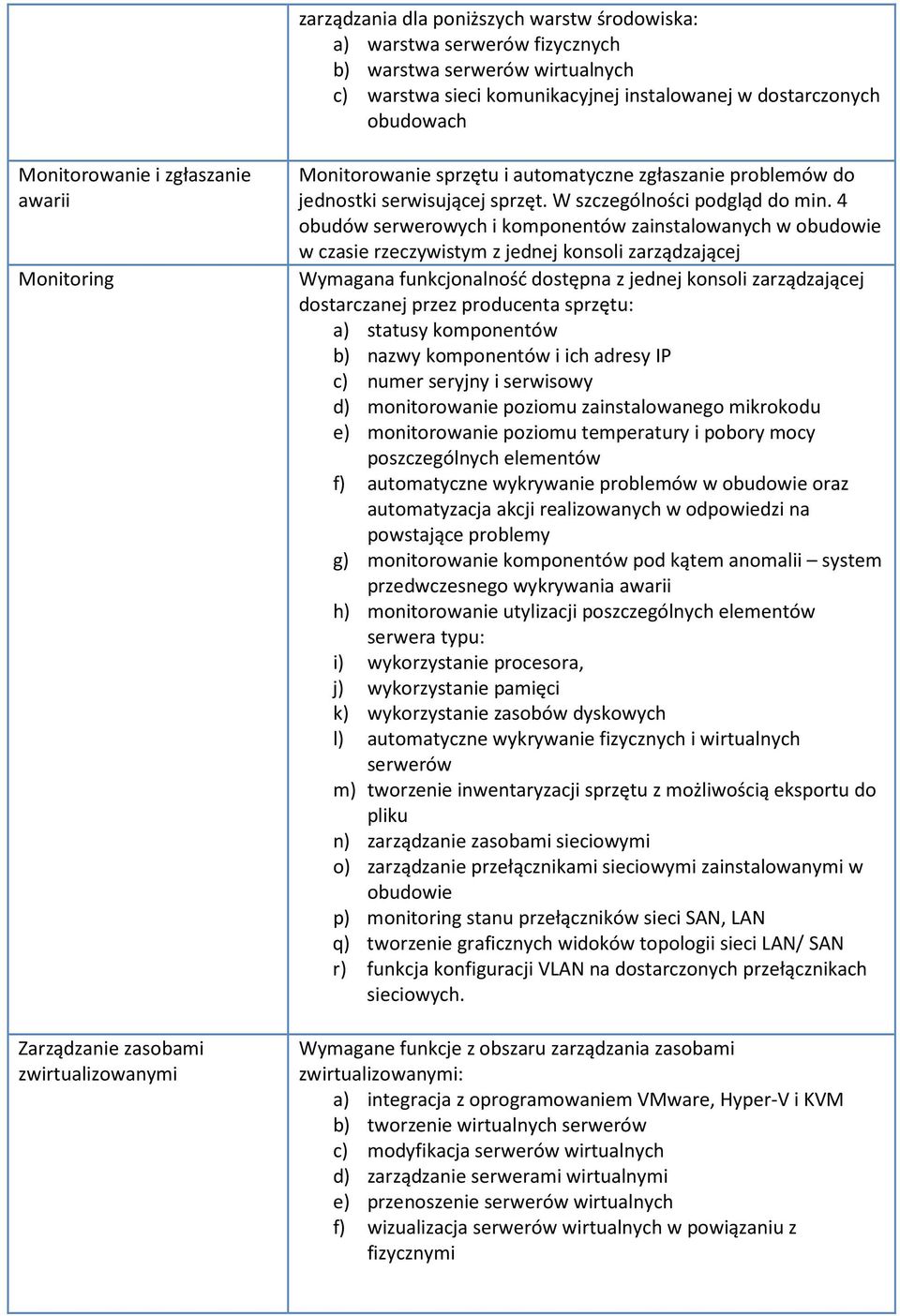

5 zarządzania dla poniższych warstw środowiska: a) warstwa serwerów fizycznych b) warstwa serwerów wirtualnych c) warstwa sieci komunikacyjnej instalowanej w dostarczonych obudowach Monitorowanie i zgłaszanie awarii Monitoring Zarządzanie zasobami zwirtualizowanymi Monitorowanie sprzętu i automatyczne zgłaszanie problemów do jednostki serwisującej sprzęt. W szczególności podgląd do min. 4 obudów serwerowych i komponentów zainstalowanych w obudowie w czasie rzeczywistym z jednej konsoli zarządzającej Wymagana funkcjonalność dostępna z jednej konsoli zarządzającej dostarczanej przez producenta sprzętu: a) statusy komponentów b) nazwy komponentów i ich adresy IP c) numer seryjny i serwisowy d) monitorowanie poziomu zainstalowanego mikrokodu e) monitorowanie poziomu temperatury i pobory mocy poszczególnych elementów f) automatyczne wykrywanie problemów w obudowie oraz automatyzacja akcji realizowanych w odpowiedzi na powstające problemy g) monitorowanie komponentów pod kątem anomalii system przedwczesnego wykrywania awarii h) monitorowanie utylizacji poszczególnych elementów serwera typu: i) wykorzystanie procesora, j) wykorzystanie pamięci k) wykorzystanie zasobów dyskowych l) automatyczne wykrywanie fizycznych i wirtualnych serwerów m) tworzenie inwentaryzacji sprzętu z możliwością eksportu do pliku n) zarządzanie zasobami sieciowymi o) zarządzanie przełącznikami sieciowymi zainstalowanymi w obudowie p) monitoring stanu przełączników sieci SAN, LAN q) tworzenie graficznych widoków topologii sieci LAN/ SAN r) funkcja konfiguracji VLAN na dostarczonych przełącznikach sieciowych. Wymagane funkcje z obszaru zarządzania zasobami zwirtualizowanymi: a) integracja z oprogramowaniem VMware, Hyper-V i KVM b) tworzenie wirtualnych serwerów c) modyfikacja serwerów wirtualnych d) zarządzanie serwerami wirtualnymi e) przenoszenie serwerów wirtualnych f) wizualizacja serwerów wirtualnych w powiązaniu z fizycznymi

6 Konfiguracja Zarządzanie zdalne Infrastruktura warstwy zarządzającej Zarządzanie infrastrukturą a) System musi umożliwiać konfigurację środowiska w oparciu o logiczne profile serwerowe obejmujące konfigurację serwera w zakresie sieci LAN i SAN. W zakres logicznego profilu serwerowego muszą wchodzić minimum następujące parametry: adres MAC, adres WWNN/WWPN, sekwencja bootowania systemu, sposób konfiguracji oraz cechy adapterów NIC i HBA; b) System musi posiadać możliwość zarządzania profilami zasilania środowiska c) System musi umożliwiać automatyczne przeniesienie profilu z uszkodzonego serwera na zdefiniowany wcześniej przez administratora wolny serwer; d) System musi posiadać możliwość automatycznej instalacji systemu operacyjnego oraz wirtualizatora. Wsparcie dla min. dwóch rozwiązań wirtualizujących. Wymagane funkcje z obszaru zarządzania zdalnego: a) dostęp zdalny poprzez do zasobów serwerów zainstalowanych w obudowie (sesja graficzna) b) zdalny dostęp do konsoli c) zdalna klawiatura, mysz, video d) montowanie zasobów wirtualnych takich jak CD/DVD/ISO/USB e) funkcja włączenia/wyłączenia/restartu serwerów zdalnie f) automatyczne wykrywanie problemów g) powiadamianie o aktualnym poziomie mikrokodu h) automatyczne powiadamianie serwisu w przypadku wykrycia awarii Oprogramowanie zarządzające powinno być uruchomione na minimum dwóch serwerach fizycznych. Serwery te mogą być zewnętrznymi elementami lub mieścić się w obudowach opisanych w punkcie 4.a. Dopasowanie sprzętu do potrzeb oprogramowania leży po stronie oferenta. Wymagane jest utworzenie minimum trzech niezależnych od siebie domen zarządzania, które mogą być podłączane do osobnych drzew ActiveDirectory i być zarządzanymi w całości przez różne zespoły. 5. Macierz dyskowa a. Wymagania sprzętowe Macierz musi mieć możliwość zainstalowania w standardowej szafie 19 Macierz musi cechować brak pojedynczego punktu awarii. Macierz musi umożliwiać zarządzanie poprzez sieć LAN Wymagane jest, aby architektura wewnętrzna macierzy wykorzystywała standard SAS 2.0 Macierz musi mieć, co najmniej 4 porty iscsi, 1Gb Eth.

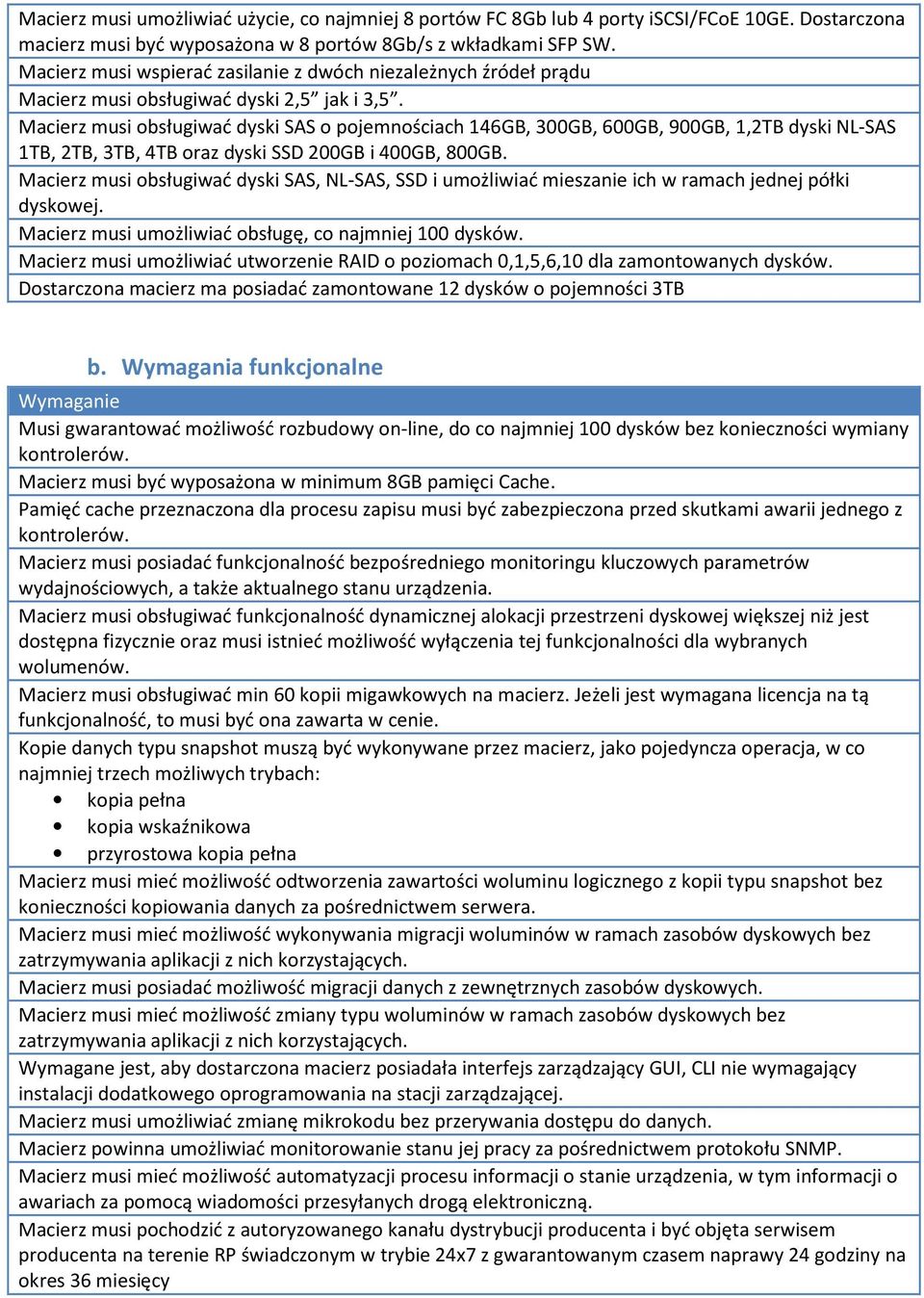

7 Macierz musi umożliwiać użycie, co najmniej 8 portów FC 8Gb lub 4 porty iscsi/fcoe 10GE. Dostarczona macierz musi być wyposażona w 8 portów 8Gb/s z wkładkami SFP SW. Macierz musi wspierać zasilanie z dwóch niezależnych źródeł prądu Macierz musi obsługiwać dyski 2,5 jak i 3,5. Macierz musi obsługiwać dyski SAS o pojemnościach 146GB, 300GB, 600GB, 900GB, 1,2TB dyski NL-SAS 1TB, 2TB, 3TB, 4TB oraz dyski SSD 200GB i 400GB, 800GB. Macierz musi obsługiwać dyski SAS, NL-SAS, SSD i umożliwiać mieszanie ich w ramach jednej półki dyskowej. Macierz musi umożliwiać obsługę, co najmniej 100 dysków. Macierz musi umożliwiać utworzenie RAID o poziomach 0,1,5,6,10 dla zamontowanych dysków. Dostarczona macierz ma posiadać zamontowane 12 dysków o pojemności 3TB b. Wymagania funkcjonalne Musi gwarantować możliwość rozbudowy on-line, do co najmniej 100 dysków bez konieczności wymiany kontrolerów. Macierz musi być wyposażona w minimum 8GB pamięci Cache. Pamięć cache przeznaczona dla procesu zapisu musi być zabezpieczona przed skutkami awarii jednego z kontrolerów. Macierz musi posiadać funkcjonalność bezpośredniego monitoringu kluczowych parametrów wydajnościowych, a także aktualnego stanu urządzenia. Macierz musi obsługiwać funkcjonalność dynamicznej alokacji przestrzeni dyskowej większej niż jest dostępna fizycznie oraz musi istnieć możliwość wyłączenia tej funkcjonalności dla wybranych wolumenów. Macierz musi obsługiwać min 60 kopii migawkowych na macierz. Jeżeli jest wymagana licencja na tą funkcjonalność, to musi być ona zawarta w cenie. Kopie danych typu snapshot muszą być wykonywane przez macierz, jako pojedyncza operacja, w co najmniej trzech możliwych trybach: kopia pełna kopia wskaźnikowa przyrostowa kopia pełna Macierz musi mieć możliwość odtworzenia zawartości woluminu logicznego z kopii typu snapshot bez konieczności kopiowania danych za pośrednictwem serwera. Macierz musi mieć możliwość wykonywania migracji woluminów w ramach zasobów dyskowych bez zatrzymywania aplikacji z nich korzystających. Macierz musi posiadać możliwość migracji danych z zewnętrznych zasobów dyskowych. Macierz musi mieć możliwość zmiany typu woluminów w ramach zasobów dyskowych bez zatrzymywania aplikacji z nich korzystających. Wymagane jest, aby dostarczona macierz posiadała interfejs zarządzający GUI, CLI nie wymagający instalacji dodatkowego oprogramowania na stacji zarządzającej. Macierz musi umożliwiać zmianę mikrokodu bez przerywania dostępu do danych. Macierz powinna umożliwiać monitorowanie stanu jej pracy za pośrednictwem protokołu SNMP. Macierz musi mieć możliwość automatyzacji procesu informacji o stanie urządzenia, w tym informacji o awariach za pomocą wiadomości przesyłanych drogą elektroniczną. Macierz musi pochodzić z autoryzowanego kanału dystrybucji producenta i być objęta serwisem producenta na terenie RP świadczonym w trybie 24x7 z gwarantowanym czasem naprawy 24 godziny na okres 36 miesięcy

8 6. Wymagania dotyczące oprogramowania wirtualizacyjnego Oprogramowanie wirtualizacyjne musi być w pełni zgodne z aktualnie używanym oprogramowaniem Zamawiającego, tj. VMware vsphere 5 Enterprise Wraz z oprogramowaniem wirtualizacyjnym musi zostać dostarczona konsola zarządzająca, zgodna z aktualnie używanym oprogramowaniem Zamawiającego, tj. VMware vcenter 5 Standard Liczba licencji na oprogramowanie wirtualizacyjne musi się pokrywać z liczbą procesorów w dostarczanych serwerach kasetowych Licencje na oprogramowanie wirtualizacyjne muszą być licencjami akademickimi 36 miesięcy serwisu realizowanego przez producenta oprogramowania wirtualizacyjnego, co najmniej typu Basic na każdy element oprogramowania wirtualizacyjnego 7. Wymagania dotyczące rozbudowy macierzy IBM V7000 Liczba Typ dysków Rozmiar Pojemność dysku Serwis Opis 20 szt. SAS 6Gb, mininum 10k 2.5-cala minimum 600 GB Analogiczny do czasu trwania serwisu na macierz dyskową, w której dyski zostaną zamontowane (nr seryjny urządzenia: 78N1811)
