2 Zrównoważone renowacje druga młodość inwestycji budowlanych Szkło architektoniczne w renowacjach Jolanta Lessig, Pilkington Polska 2

3 ABC renowacji budynków Renowacja + modernizacja: proces odnowienia i przywrócenia stanu poprzedniej świetności obiektu, remonty uzupełnione wprowadzeniem nowych, lepszych, sprawniejszych lub dodatkowych elementów wyposażenia, podnoszących komfort, dotyczy zarówno obiektów o wartości historycznej, jak i tych o wartości użytkowej. 3

4 ABC renowacji budynków Renowacja: zmiana/modernizacja/udoskonalenie struktury zewnętrznej budynku (elewacji), zmiana/modernizacja/udoskonalenie przestrzeni wewnętrznych budynku. 4

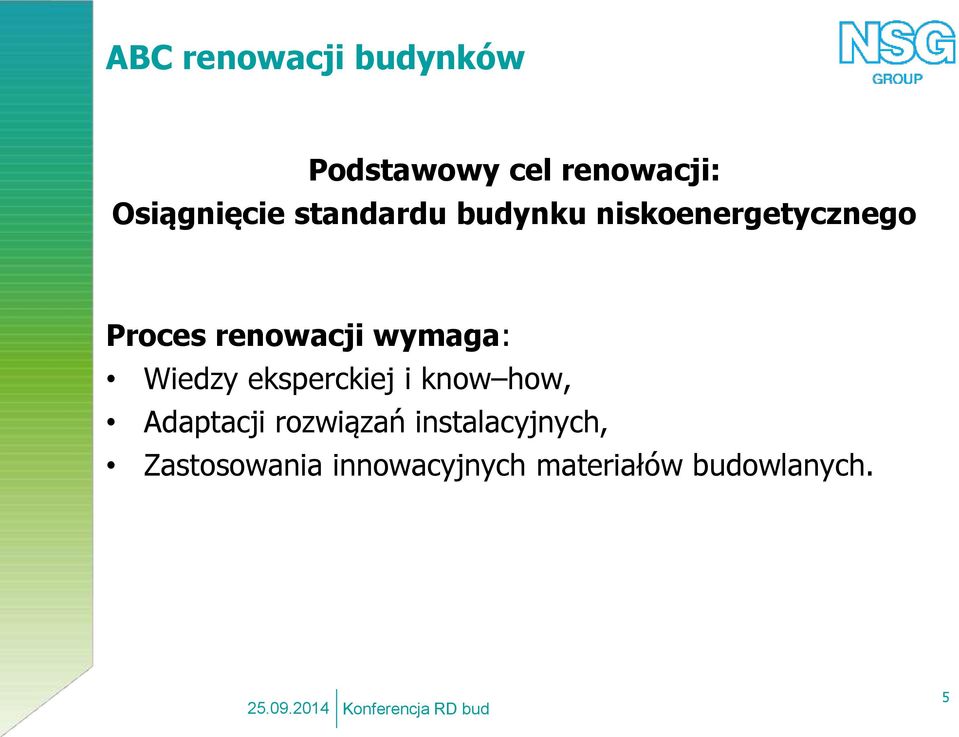

5 ABC renowacji budynków Podstawowy cel renowacji: Osiągnięcie standardu budynku niskoenergetycznego Proces renowacji wymaga: Wiedzy eksperckiej i know how, Adaptacji rozwiązań instalacyjnych, Zastosowania innowacyjnych materiałów budowlanych. 5

6 Szkło architektoniczne w renowacjach SZKŁO W RENOWACJACH GDZIE? Wymiana okien Szklane fasady, dachy, łączniki itp. 6

7 Szkło architektoniczne w renowacjach SZKŁO W RENOWACJACH PO CO? Dla poprawy izolacji cieplnej. Dla ochrony przed nagrzewaniem się pomieszczeń. Dla poprawy estetyki. Dla doświetlenia światłem dziennym. Dla zwiększenia bezpieczeństwa użytkowania. Dla spełnienia wymogów ochrony przeciwpożarowej. 7

8 Wybrane szklane renowacje Poprawa izolacji cieplnej 8

9 Poprawa izolacji cieplnej Straty ciepła Zwykłe szkło float pozwala na ucieczkę ciepła z pomieszczenia. Szyby niskoemisyjne redukują to zjawisko. Na piętrze okna niskoemisyjne zapobiegające ucieczce ciepła. Ucieczka ciepła przez zwykłe okna na parterze. 9

10 Poprawa izolacji cieplnej - realizacje The Hermitage, Holandia Pilkington Spacia TM Hotel Rialto, Warszawa Pilkington Optitherm TM SN 10

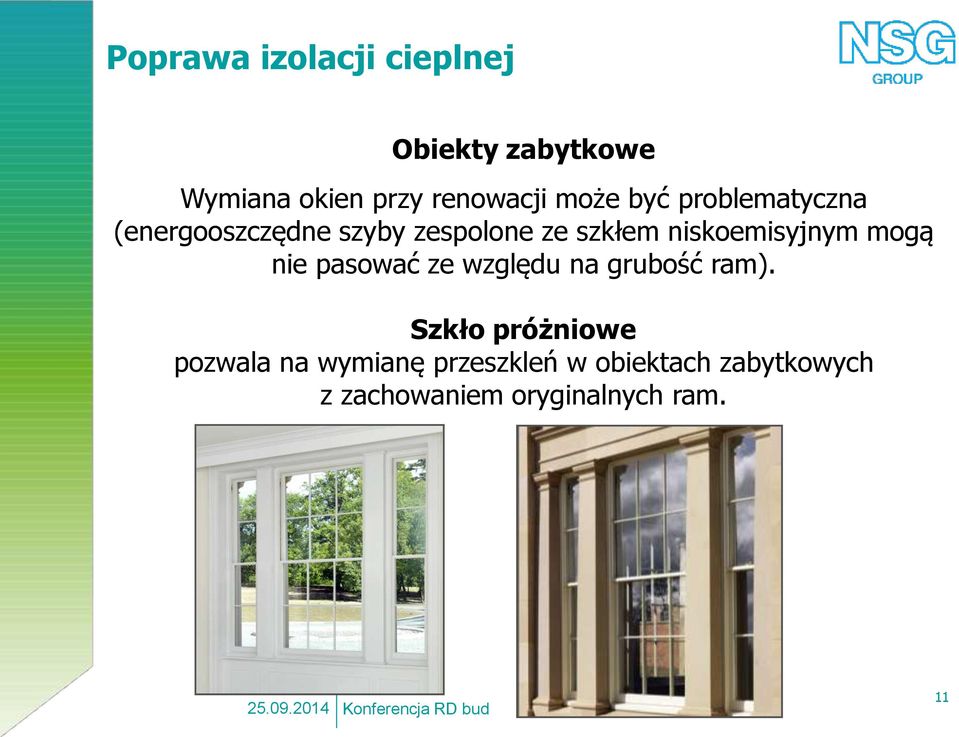

11 Poprawa izolacji cieplnej Obiekty zabytkowe Wymiana okien przy renowacji może być problematyczna (energooszczędne szyby zespolone ze szkłem niskoemisyjnym mogą nie pasować ze względu na grubość ram). Szkło próżniowe pozwala na wymianę przeszkleń w obiektach zabytkowych z zachowaniem oryginalnych ram. 11

12 Poprawa izolacji cieplnej Szkło próżniowe Szkło niskoemisyjne Bezbarwne szkło float Nakrętka zabezpieczająca (12 mm średnicy) Próżnia (0,2 mm) Mikroprzekładki (w odstępach 20 mm) Całkowita grubość ok. 6 mm 12

13 Poprawa izolacji cieplnej Szkło próżniowe: Sprawdza się wszędzie tam gdzie pożądane jest użycie cieńszych, lżejszych szyb np. w skrzydłach okien przesuwnych czy w oknach skrzynkowych, Zainstalowane w wąskich ramach nie zmienia wyglądu zabytkowych i historycznych obiektów, Idealne jako zamiennik dla szyb pojedynczych zainstalowanych w starych drewnianych ramach. 13

14 Poprawa izolacji cieplnej - realizacje Hermitage, Holandia Pilkington Spacia TM 14

15 Poprawa izolacji cieplnej - realizacje Franeker, Holandia Pilkington Spacia TM 15

16 Poprawa izolacji cieplnej - realizacje Wales/Shropshire Border, Wielka Brytania Pilkington Spacia TM 16

17 Poprawa izolacji cieplnej - realizacje The Hermitage, Holandia Pilkington Spacia TM Archibald Place, Wielka Brytania Pilkington Spacia TM 17

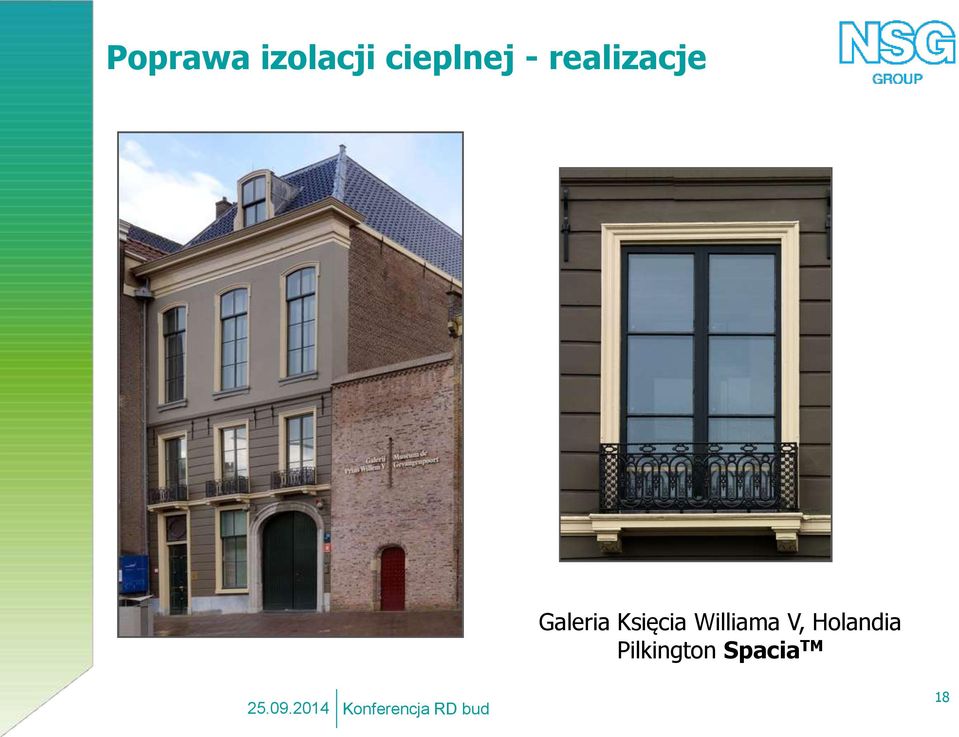

18 Poprawa izolacji cieplnej - realizacje Galeria Księcia Williama V, Holandia Pilkington Spacia TM 18

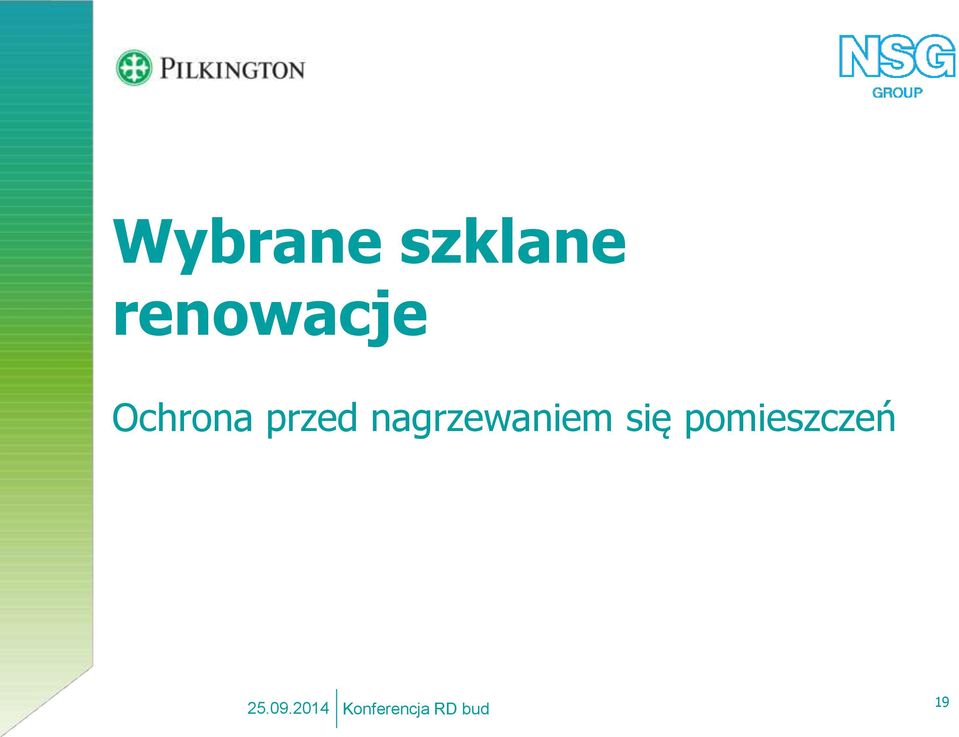

19 Wybrane szklane renowacje Ochrona przed nagrzewaniem się pomieszczeń 19

20 Absorpcja Szkło przeciwsłoneczne jak działa Szkło chroni przed słońcem poprzez: Na zewnątrz Wewnątrz Odbijanie części promieniowania słonecznego z powrotem do atmosfery (1) Bezpośrednie przepuszczanie części promieniowania słonecznego przez szkło (2) Absorpcję części promieniowania słonecznego przez szkło (3) (1) Odbicie Wypromieniowane na zewnątrz (3) (2) Bezpośrednie przepuszczanie Powłoka Wypromieniowane do środka Przeciwsłoneczna powlekana szyba zespolona 20

21 Ochrona przed nagrzewaniem się pomieszczeń - realizacje Centrum Dydaktyczno- Konferencyjne im. Alcide De Gasperi, Łódź Pilkington Optifloat TM Grey 21

22 Ochrona przed nagrzewaniem się pomieszczeń - realizacje Elektrociepłownia Wybrzeże, Gdańsk Pilkington Artic Blue TM T 22

23 Ochrona przed nagrzewaniem się pomieszczeń - realizacje Instytut Biocybernetyki i Inżynierii Biomedycznej im. Macieja Nałęcza Polskiej Akademii Nauk, Warszawa Pilkington Eclipse Advantage TM Bronze T 23

24 Ochrona przed nagrzewaniem się pomieszczeń - realizacje Studium przypadku: Dom Handlowy Renoma, Wrocław Pierwsze Po 1949 II r. wojnie życie ponowne światowej budynku otwarcie lata domu 30. handlowego XX 1965 w. r. 24

25 Ochrona przed nagrzewaniem się pomieszczeń - realizacje Studium przypadku: Dom Handlowy Renoma, Wrocław Po przebudowie i renowacji ukończonej w 2009 r. 25

26 Ochrona przed nagrzewaniem się pomieszczeń - realizacje Dom Handlowy Renoma, Wrocław Pilkington Suncool TM 70/40 OW THS 26

27 Wybrane szklane renowacje Poprawa estetyki i doświetlenie światłem dziennym 27

28 Poprawa estetyki i doświetlenie światłem dziennym Cel: więcej światła i lepszy wygląd budynków poddawanych renowacji. Wybrane szklane rozwiązania: System szklenia strukturalnego, System szklenia oparty o szkło profilowe, Szklane dekoracje fasad. 28

29 Poprawa estetyki i doświetlenie światłem dziennym System szklenia strukturalnego Zamiast tradycyjnego systemu ramowego - walcowo-stożkowe otwory, śruby i płytki sprężyste ze stali nierdzewnej mocujące całość szklanej fasady do niezależnej struktury nośnej. Brak ram pozwala na zmaksymalizowanie dostępu światła dziennego do pomieszczeń i zapewnia niczym niezakłócony widok na zewnątrz. 29

30 Poprawa estetyki i doświetlenie światłem dziennym - realizacje Times, Wrocław Pilkington Planar TM Planar TM l SentryGlas 30

31 Poprawa estetyki i doświetlenie światłem dziennym - realizacje POL-MOT Holding, Warszawa Pilkington Planar TM 31

32 Poprawa estetyki i doświetlenie światłem dziennym Szkło profilowe Stosowane najczęściej do przeszkleń ciągów komunikacyjnych, łączników i klatek schodowych. System szklenia oparty o szkło profilowe może oferować nawet do 75% przepuszczalności światła. 32

33 Poprawa estetyki i doświetlenie światłem dziennym - realizacje Kioski na dworcu Wrocław Główny Pilkington Profilit TM Pilkington Profilit TM Plus 1,7 PRZED PO 33

34 Poprawa estetyki i doświetlenie światłem dziennym - realizacje Budynek benzolowni Gazowni Warszawskiej Pilkington Profilit TM Pilkington Profilit TM Plus 1,7 34

35 Poprawa estetyki i doświetlenie światłem dziennym - realizacje Zawisza Rezydencje, Spichlerz, Gliwice Pilkington Profilit TM Pilkington Profilit TM Plus 1,7 35

36 Poprawa estetyki i doświetlenie światłem dziennym Szklane dekoracje fasad Panele szklane do przeszkleń pasów międzyokiennych. Kilka typów: emaliowane, laminowane, powlekane i silikonowane. Bogata gama kolorystyczna. 36

37 Poprawa estetyki - realizacje PRZED PO Szpital Specjalistyczny im. Świętej Rodziny, Warszawa Pilkington Spandrel Glass Emaliowany, RAL

38 Wybrane szklane renowacje Bezpieczeństwo użytkowania 38

39 Bezpieczeństwo użytkowania Szkło laminowane Powstaje w procesie klejenia dwóch lub kilku tafli szkła float za pomocą jednej lub kilku warstw folii PVB. W wypadku pęknięcia szkło utrzymywane jest w całości przez folię PVB, co zmniejsza ryzyko zranienia. Szkło bezpieczne i szkło ochronne: antywłamaniowe i kuloodporne. 39

40 Bezpieczeństwo użytkowania - realizacje PRZED Dworzec Warszawa Stadion Pilkington Optilam TM Pilkington Optilam TM Therm S3 PO 40

41 Bezpieczeństwo użytkowania Szkło hartowane W wypadku stłuczenia rozsypuje się na drobne nieostre kawałki, eliminując ryzyko zranienia. Większa wytrzymałość na uderzenia i naprężenia termiczne. Jest odporne na gwałtowne zmiany temperatur i może wytrzymać różnice temperatur sięgające 200 C. 41

42 Bezpieczeństwo użytkowania - realizacje Hala Kupców, Gdańsk Pilkington Optifloat TM Clear T 42

43 Wybrane szklane renowacje Ochrona przeciwpożarowa 43

44 Ochrona przeciwpożarowa Szkło ognioochronne Wytrzymuje temperatury typowego pożaru rzędu 1000 C i zabezpiecza ewakuujących się ludzi przed niebezpiecznym działaniem promieniowania cieplnego. Charakteryzuje się wielowarstwową budową - tafle szkła float sklejone są warstwami żywicopodobnego żelu na bazie wodnego roztworu soli mineralnych. Pod wpływem wysokiej temperatury żel tworzy twardą, nieprzepuszczalną dla ciepła i płomieni porowatą skorupę. 44

45 Ochrona przeciwpożarowa - realizacje Reichstag, Berlin Pilkington Pyrostop Pilkington Pyrodur 45
