1 SPRZĘT Marek Kozik Dynacord AXM 12A Aktywny monitor sceniczny z głośnikiem współosiowym Wydaje się, że w dziedzinie monitorów scenicznych powiedziano już niemal wszystko. Wiemy, że jest to specyficzny zestaw głośnikowy, który musi sprostać wielu wymaganiom. Monitory powinny być konstrukcjami dyskretnymi, najlepiej o stosunkowo niewielkich gabarytach. Konstrukcja ich musi być solidna, bowiem często zaburzenia rzeczywistości, jakich doznają artyści, skupiają się właśnie na nich. Muszą być zestawami skutecznymi, bowiem konieczne jest ich przebijanie się przez hałas na scenie. Muszą mieć przemyślaną i konkretną charakterystykę częstotliwościową, która powinna zadowolić tak wokalistów, jak i instrumentalistów. Oczywiście to kilka najoczywistszych cech, którymi powinien charakteryzować się monitor sceniczny. Coraz częściej zdarza się, że producenci pragną, by ich monitor stał się również urządzeniem o uniwersalnych możliwościach. Z mojego doświadczenia wiem, że jak coś jest uniwersalne, to często nie jest w niczym konkretnym dobre. Tym bardziej ciekaw jestem nowej konstrukcji monitora scenicznego firmy Dynacord, o symbolu AXM 12A który w rozwinięciu nazwy nosi określenie multi-function monitor. 54 Live Sound & Installation maj 2014

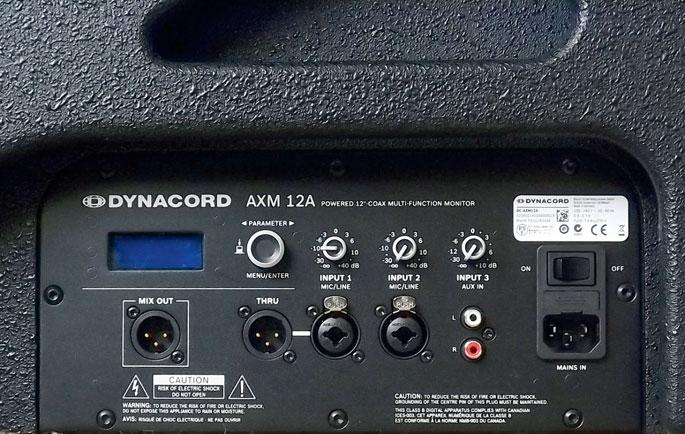

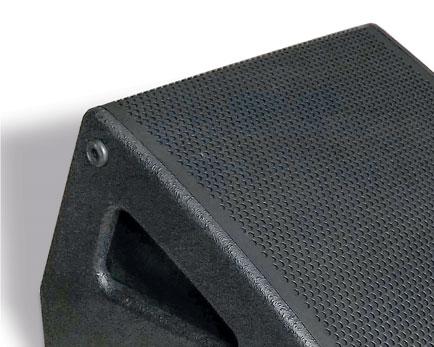

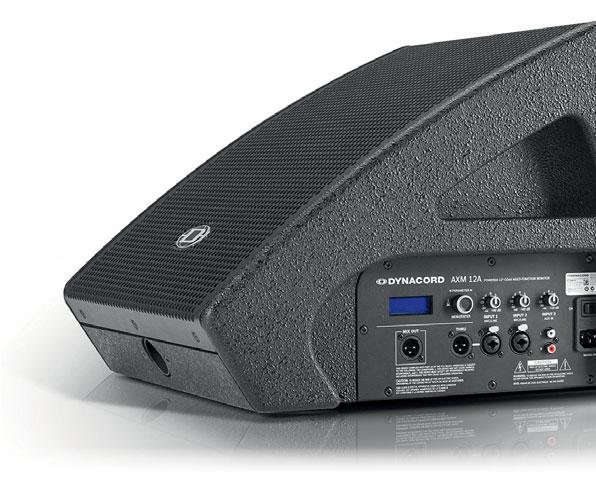

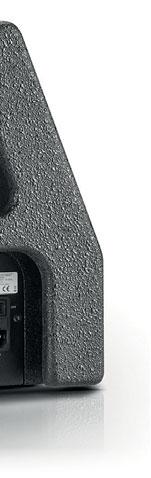

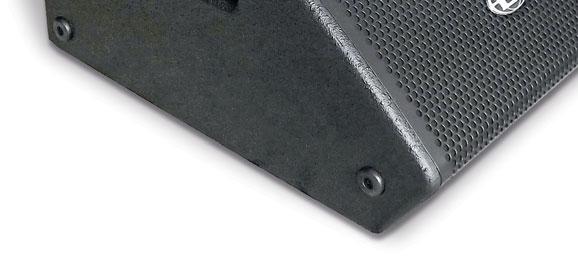

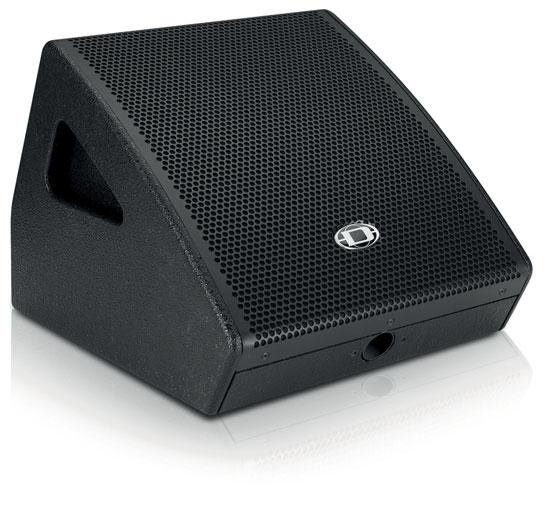

2 DYNACORD AXM 12A Po odkręceniu przedniej osłony wyjaśnia się zagadka niewielkich gabarytów monitora zestaw wyposażony jest we współosiowy głośnik, w klasycznej obudowie typu bass-reflex. AXM 12A jest monitorem o bardzo kompaktowej konstrukcji. Jego niewielkie gabaryty wywołują uśmiech na twarzy, bowiem zapowiadają niewielką wagę, a co jeszcze istotniejsze zaoszczędzone miejsce na scenie czy w środkach transportu. Obudowa monitora wykonana jest ze sklejki lakierowanej na czarny matowy kolor, dwuwarstwowym lakierem ochronnym. Obudowa wykonana jest bardzo estetycznie. Wszystkie elementy wyfrezowano z dużą starannością, co skutkuje tym, że monitor jest estetyczny oraz solidny. Prawa ścianka obudowy jest sprytnie wycięta. Wycięcie to stanowi uchwyt transportowy oraz osłonę panelu monitora. Uchwyt transportowy jest bardzo dobrze umiejscowiony, co pozwala na bardzo wygodne przenoszenie monitora jedną ręką. Na lewej ściance obudowy również wyfrezowano uchwyt transportowy. Jest on dosyć płytki, bowiem nie służy do transportu monitora jedną ręką, a jest jedynie uchwytem pomocniczym przy ustawianiu zestawu na scenie. Na lewej ściance umieszczono również trzy nogi gumowe, które chronią obudowę zestawu przed uszkodzeniem podczas przenoszenia jednorącz (trzymając za uchwyt na prawym boku). Na dolnej ściance obudowy oczywiście również zamontowano cztery gumowe nogi, natomiast na przedniej, a dokładniej w jej centralnym miejscu, zainstalowano gniazdo statywu o stałym kącie nachylenia, Jak przystało na urządzenie wielofunkcyjne monitor wyposażono w trzy niezależne wejścia, z osobną regulacją czułości każdego z nich. pozwalające na używanie monitora jako zestawu nagłośnieniowego. PANEL MANIPULACYJNO- PRZYŁĄCZENIOWY AXM12A jest zestawem aktywnym, zasilanym w układzie bi-amp, dodatkowo wyposażonym w procesor DSP. Jak przystało na urządzenie wielofunkcyjne monitor wyposażono w trzy niezależne wejścia, z osobną regulacją czułości każdego z nich. W związku z tym na panelu umieszczono dwa gniazda Combo, które obsługują symetryczne wejścia o przełączanej czułości liniowej lub mikrofonowej. Wejścia te wyposażono w możliwość załączenia dla każdego z osobna napięcia fantomowego +15 V. Wejście pierwsze połączono równolegle z wyjściem Thru, pozwalającym na wysłanie sygnału kanału na kolejny monitor na scenie. Trzecie wejście, niesymetryczne, jest wejściem uniwersalnym, wyposażonym w parę gniazd RCA. Na panelu znajduje się również gniazdo męskie XLR Mix Out, stanowiące wyjście miksu sygnału po sumie. Potencjometry regulacyjne poszczególnych kanałów umieszczono powyżej gniazd wejściowych. Z lewej strony panelu znajduje się niewielki graficzny wyświetlacz LCD, na którym obrazowane są wskaźniki wysterowania poszczególnych wejść, stan zabezpieczeń oraz funkcje Menu procesora DSP. Do wyboru ustawień oraz ich akceptacji służy obrotowo- naciskany enkoder, umieszczony obok wyświetlacza. Zastosowany w AXM 12A głośnik to konstrukcja firmy Celestion 12-calowy przetwornik niskotonowy, wyposażony w magnes ferrytowy, wewnątrz którego ukryty jest driver wysokotonowy z magnesem neodymowym, o średnicy wylotu 1,75. maj 2014 Live Sound & Installation 55

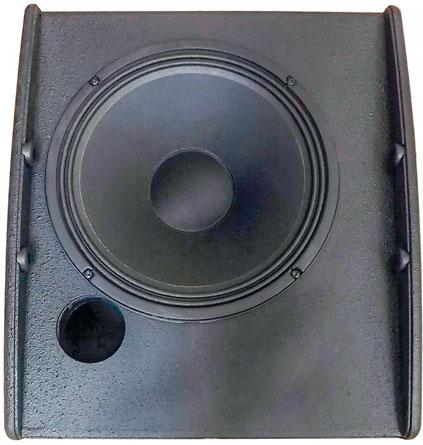

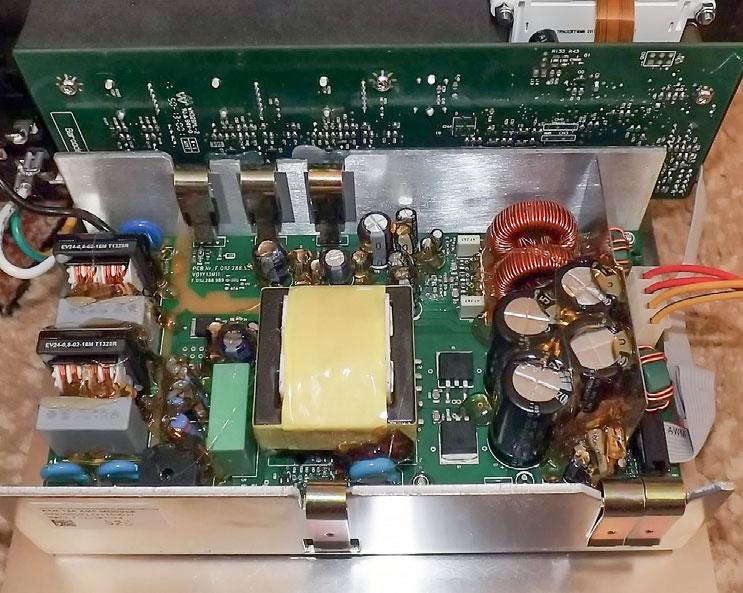

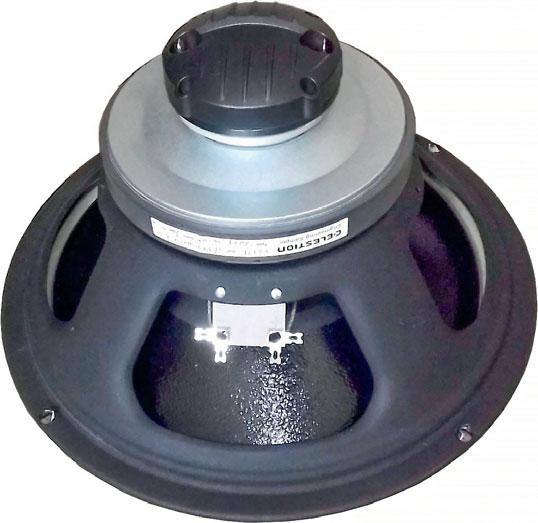

3 SPRZĘT Z prawej strony panelu zamontowano jeszcze gniazdo zasilania sieciowego (typu komputerowego) z wyłącznikiem zasilania. GŁOŚNIK(I) Głośniki, a w zasadzie głośnik, zestawu chroni osłona wykonana z blachy stalowej, lakierowanej na kolor czarny. Po jej odkręceniu rozwiązuje się zagadka niewielkich gabarytów monitora. Jest on bowiem wyposażony we współosiowy głośnik o średnicy 12, poniżej którego znajduje się jeszcze okrągły otwór bass-reflex. Zastosowany głośnik to konstrukcja firmy Celestion. Przetwornik niskotonowy o mocy 250 W wyposażony jest w magnes ferrytowy. Wewnątrz ukryty jest driver wysokotonowy o średnicy 1,75, wyposażony w magnes neodymowy. Zastosowanie koaksjalnego głośnika pozwala uzyskać symetryczną, dookólną dyspersję sygnału o kącie 90 stopni. Po odkręceniu głośnika widać wytłumienie tylnej i przedniej ścianki obudowy oraz precyzyjne klejenie jej części. Na dolnej ściance zamontowany jest moduł elektroniki, na który składają się dwie płytki drukowane. Na jednej znajduje się impulsowy zasilacz sieciowy oraz dwa wzmacniacze, druga zaś zawiera układy wejściowe, procesor sterujący pracą monitora oraz procesor DSP firmy Analog Devices. Głośnik niskotonowy zasila wzmacniacz pracujący w klasie D, zaś wysokotonowy Wycięcie ie wpraw prawej ściance eobudowy owy stanowi uchwyt transportowy towyoraz osłonę ępanelu monitora. w klasie AB. W sumie AXM12A dysponuje maksymalną mocą 520 W. Płytki elektroniczne oraz cały układ elektroniczny zmontowany jest estetycznie. Wzmacniacz oraz zasilacz chłodzone są konwencjonalnie, tzn. pasywnie (bez użycia wentylatorów). OBSŁUGA monitora AXM 12A jest prosta i intuicyjna. Po załączeniu zasilania na wyświetlaczu ukazują się wskaźniki wysterowania sygnałów oraz wartość ustawionego poziomu sygnału na wyjściu, wyrażona w db, którą można zmieniać obracając Nowy monitor Dynacorda świetnie sprawdzi się również jako niewielki zestaw FOH, dysponuje bowiem dosyć mocnym basem, a w przypadku wykorzystania dodatkowego zestawu subbasowego programem dopasowującym do niego Z lewej strony panelu znajduje się niewielki graficzny wyświetlacz LCD, na którym obrazowane są wskaźniki wysterowania wejść, stan zabezpieczeń oraz funkcje Menu procesora DSP. gałkę enkodera. Aby wejść do Menu urządzenia trzeba ową gałkę wcisnąć. Menu zawiera m.in. gotowe presety brzmieniowe. Są to trzy presety dla monitorów scenicznych, preset emulujący brzmienie paczki gitarowej, preset zestawu szerokopasmowego (PA) oraz preset przystosowujący zestaw do współpracy z subbasem. Dodatkowo do dyspozycji mamy korektor dwa filtry półkowe, dla tonów wysokich i niskich, oraz filtr półparametryczny (o stałej szerokości), tj. z regulacją wzmocnienia/tłumienia i częstotliwości środkowej ( Hz). Można również zastosować filtr górnoprzepustowy o regulowanej częstotliwości w zakresie od 50 do 200 Hz (również o stałym nachyleniu 12 db/okt) oraz jeden wąski filtr wycinający (typu notch, Hz, -10 db) do eliminacji sprzężeń. Ten ostatni nie jest jednak automatycznym eliminatorem sprzężeń, sprzęgającą się częstotliwość trzeba znaleźć 56 Live Sound & Installation maj 2014

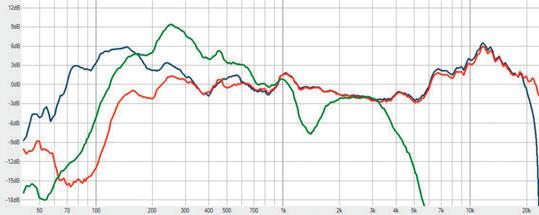

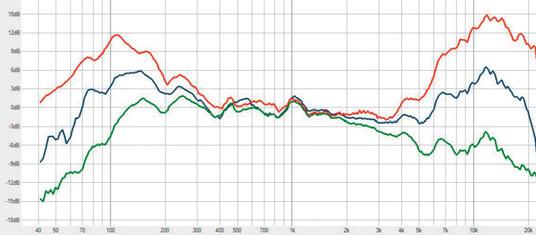

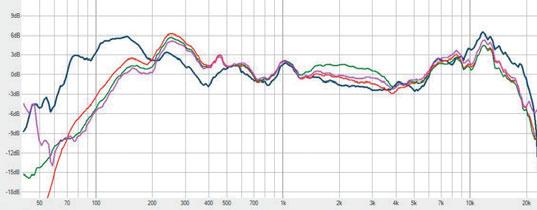

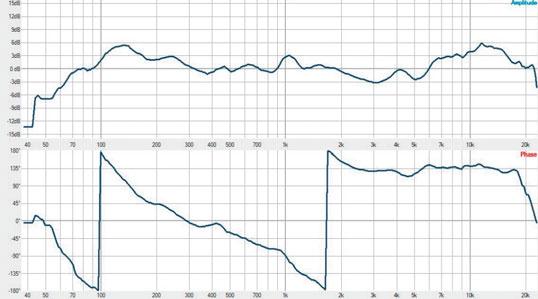

4 DYNACORD AXM 12A POMIARY Pomiary zostały wykonane za pomocą sygnału typu przemiatany sinus lub szum różowy. Program pomiarowy SatLive, mikrofon pomiarowy Audix TR-40, moduł USB Emu Traker Pre. Charakterystyki z wygładzaniem 1/3 oktawy. Zestaw ustawiony na statywie. Charakterystyki amplitudowe w trzech monitorowych trybach pracy (Monitor 1 czerwona, Monitor 2 zielona i Monitor 3- różowa) w porównaniu do trybu pełnopasmowego (PA- granatowa). Jak widać, zasadnicza różnica między trybem PA a monitorowymi leży w dole pasma tryby monitorowe mają dość istotnie podcięty dół oraz nieco mniej jest wyższych częstotliwości. Podbity jest za to zakres Hz oraz bardziej wyrównany zakres średnich częstotliwości, między 1,5 a 3,5 khz. Różnica pomiędzy poszczególnymi trybami Monitor tkwi głównie w nieco innym wypełnieniu tego ostatniego pasma najwięcej środka ma tryb Monitor 2, najmniej Monitor 1. Funkcja przejścia (transfer function) zestawu Dynacord AXM 12A pracującego w trybie PA u góry charakterystyka amplitudowa, u dołu fazowa. W tym trybie zestaw charakteryzuje się podbitym o ok. 5 db zakresem Hz i o ok. 3 db pasma powyżej 150 Hz, a poniżej 300 Hz, podobnie podbita jest góra pasma o 3 db w zakresie 6-18 khz plus dodatkowo podbity o kolejne 3 db (w sumie 6 db) zakres khz. Ok. 3-decybelowe podbicie znajdziemy też w wąskim paśmie w okolicach 1 khz, natomiast podcięty o ok. 3 db jest zakres 2,5-3,5 khz oraz wąskie pasmo w okolicach 5 khz traci na tym trochę wyrazistość wokalu, z drugiej strony przesterowane gitary nie są jazgotliwe. Summa summarum daje to w efekcie nieco konturowe brzmienie, jednak bez jakichś drastycznych ubytków. Przebieg charakterystyki fazowej potwierdza punkt podziału pasma (ok. 1,6 khz), pokazuje również, że driver zestawu charakteryzuje się ładnym, równym przebiegiem fazy Charakterystyka kierunkowa zestawu Dynacord AXM 12A (bez najniższych częstotliwości) przy pomiarze w osi (niebieska) oraz pod kątem 30 (czerwona) i 45 (zielona). Oprócz stopniowego zanikania najwyższych częstotliwości (powyżej 8-10 khz) wraz ze zwiększaniem się kąta występuje też niekorzystne podcinanie średnicy pasma w okolicy 2 khz. Natomiast przebieg charakterystyki w zakresie 4-7 khz jest niemalże niezależny od kąta odsłuchu. tryb PA tryb TOP tryb Gitar Cab Charakterystyki amplitudowe w trzech różnych trybach pracy zestawu jako pełnopasmowy zestaw nagłośnieniowy (tryb PA granatowa), jako satelita współpracujący z subbasem (tryb TOP czerwona, widać aktywowany filtr górnoprzepustowy o częstotliwości ok. 200 Hz) oraz jako paczka gitarowa (tryb Guitar Cab zielona). W ostatnim trybie widać mocne podkreślenie niskiego środka, ze szczególnym podbiciem prawie 9 db zakresu Hz. tryb PA tryb Monitor 1 tryb Monitor 2 tryb Monitor 3 Charakterystyka amplitudowa zestawu przy zerowym, maksymalnym i minimalnym ustawieniu półkowych filtrów korektora barwy (low i high wykres górny) oraz przy maksymalnym podbiciu i stłumieniu filtru parametrycznego (o ustawionej częstotliwości 1 khz wykres dolny). Niska półka pracuje w nieco mniejszym zakresie niż podaje producent ok. 9 db na minus i ok. 7-8 na plus, w przypadku filtru zakresu sopranów jest to mniej więcej ±9 db. Przestrajany filtr parametryczny ma szerokość 2 oktaw i regulowany jest w deklarowanym zakresie ±10 db. maj 2014 Live Sound & Installation 57

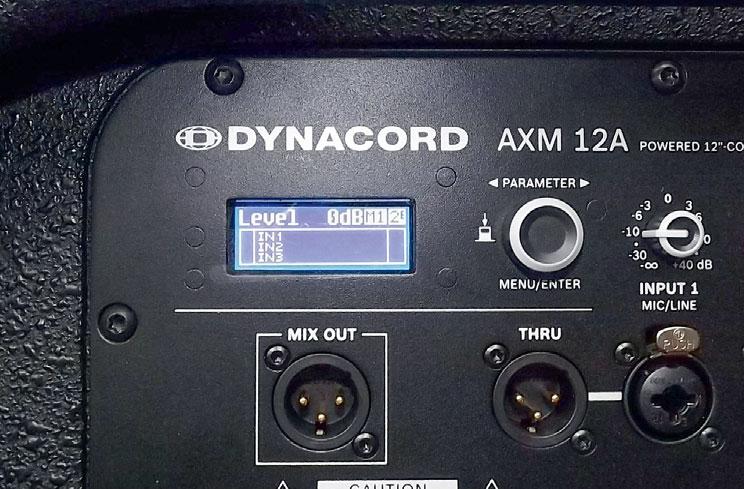

5 SPRZĘT samemu i manualnie nastroić na nią ów filtr. AXM 12A oferuje również możliwość jego opóźniania, w zakresie od 0,1 do 100 m. Z uwagi na to, że do trzeciego wejścia można dołączyć sygnał stereofoniczny, w Menu istnieje możliwość zsumowania sygnałów z kanału lewego i prawego lub ich rozdzielenia. W tej drugiej sytuacji kanał lewy odsłuchujemy w monitorze, zaś kanał prawy wysłany jest na wyjście Mix Out. W menu procesora można ustawić podstawowe funkcje wyświetlacza LCD, takie jak kontrast, czas mocnego świecenia oraz czas aktywacji blokady nastaw. Oprogramowanie pozwala też na zapamiętanie pięciu ustawień konfiguracji monitora, dokonanych przez użytkownika. PRÓBY ODSŁUCHOWE Próby odsłuchowe rozpocząłem od programu szerokopasmowego uważając, że jest to najbardziej naturalny preset pracy tego zestawu. AXM 12A słucha się dosyć przyjemnie, co sugeruje pewną konturowość brzmienia. Gitary w nagraniach brzmią nieco sucho lub, jak to się często mówi, telefonicznie. Poza tym słychać, że zestaw dobrze przenosi niskie i wysokie częstotliwości, co mogłoby potwierdzać deklarowane przez producenta pasmo przenoszenia. Wybierając programy monitorowe wyraźnie zmniejszał się zakres niskich częstotliwości, jednocześnie wyraźniej pracował środek pasma, co nieco podniosło głośność partii wokalowych. W mojej ocenie program gitarowy jest nieporozumieniem. Brzmienie totalnie traci zakres wysokich częstotliwości, przez co staje się nienaturalnie basowe oraz mało klarowne. Do testów wykorzystałem procesor gitarowy ZOOM DXF8 oraz gitarę IBA- NEZ RG470. Uzyskanie zadowalającego brzmienia czystej gitary jest w presecie INFORMACJE Moc: 520 W max (bi-amp W RMS) Pasmo przenoszenia: 50 Hz-20 khz (-10 db) Maksymalny SPL (1 m): 128 db Punkt podziału pasma: 1,6 khz Dyspersja: 90 Wymiary: mm Waga: 14,9 kg Cena: 917 euro netto Dostarczył: Tommex, ul. Arkadowa Warszawa, tel. (22) Cała elektronika urządzenia mieści się na dwóch płytkach drukowanych na jednej znajduje się impulsowy zasilacz sieciowy oraz dwa wzmacniacze, druga zaś zawiera układy wejściowe oraz DSP firmy Analog Devices. gitarowym niewykonalne. Z brzmieniami przesterowanym jest już trochę lepiej, pod warunkiem jednak, że góra oraz prezencja na procesorze, podobnie jak i góra w monitorze monitora, są przekręcone na maksa. Wyraźnie jednak lepsze efekty można uzyskać korzystając z programu PA, zdejmując prezencję w procesorze gitarowym. Próby pomiarowe potwierdziły w zasadzie wrażenia odsłuchowe, bowiem wynikło z nich, że brzmienie monitora ma ogólnie konturowy charakter (wyraźnie podbite najniższe i najwyższe częstotliwości patrz ramka Pomiary ). Dodatkowo nieco uwydatnione są częstotliwości w okolicy 1 khz, co powoduje charakterystyczne pudełkowe brzmienie, za to lekko podcięty jest zakres powyżej 2 khz i poniżej 4 khz. Przy programie PA takie brzmienie jest w sumie dość logiczne, bowiem ma w sobie to, co lubi ucho ludzkie (może oprócz tego lekko podbitego 1 khz). Pasmo przenoszenia przy tym ustawieniu spokojnie zawiera się w przedziale 50 Hz do Hz, przy założonym 10-decybelowym kryterium. Brzmienia monitorowe w zasadzie nie zmieniają charakteru wysokich częstotliwości monitora, natomiast zmniejszają zakres niskich częstotliwości. Dodatkowo podbijają, a w zasadzie wyrównują (mniej lub bardziej, w zależności który program monitor wybierzemy) pasmo w zakresie od 1,5 khz do 3,5 khz, co uwydatnia partie wokalne. Pomiary kierunkowości monitora dały dziwny efekt dosyć znacznych zmian w środku pasma, gdzie wraz ze zwiększaniem się kąta następowało wytłumienie częstotliwości w okolicy 2 khz. Regulatory barwy tonów wysokich (12 khz) i niskich (60 Hz), podobnie jak parametrycznego korektora środka, działają mniej więcej zgodnie z danymi producenta. Dzięki dosyć głębokiej regulacji, bo około +/- 10 db, można dzięki nim dopasować brzmienie odsłuchu do własnych preferencji. Filtry zastosowane nie mają jednak zbyt dużego nachylenia i dlatego regulacja jest nieco nieprecyzyjna, obejmując dość szeroki zakres pasma. Jednakowoż za pomocą korektora bez problemu dało się modyfikować brzmienie zestawu. PODSUMOWANIE Kluczem do dobrych wyników na scenie jest dobry monitor. Takie hasło reklamowe przyświeca nowej konstrukcji monitora scenicznego, zaproponowanego przez znanego i renomowanego 58 Live Sound & Installation maj 2014

6 AXM 12A, jak na taką stosunkowo niewielką konstrukcję z 12-calowym wooferem, oferuje szerokie pasmo przenoszenia oraz możliwości korekcji barwy tonu, co pozwala na wyeksponowanie interesującego nas charakteru brzmieniowego producenta sprzętu estradowego, firmę Dynacord. Oczywiście zgadzam się z tym stwierdzeniem w stu procentach. AXM 12A jest w moim odczuciu urządzeniem dedykowanym dla mniejszych scen, klubów, domów kultury czy też zespołów. Monitor można z powodzeniem wykorzystać jako mobilny, osobisty zestaw nagłaśniający. Można np. podłączyć do niego podkład z CD czy MP3, instrument solowy oraz mikrofon wokalowy. Zestaw, jak na taką stosunkowo niewielką konstrukcję z 12-calowym wooferem, oferuje szerokie pasmo przenoszenia oraz możliwości korekcji barwy tonu, co pozwala na wyeksponowanie interesującego nas charakteru brzmieniowego. Programy monitorowe pozwalają na wyrównanie zakresu środka pasma, przy jednoczesnym zmniejszeniu zakresu niskich częstotliwości, które i tak naturalnie wzmacniane są od podłogi. Monitor świetnie sprawdzi się również jako niewielki zestaw FOH, dysponuje bowiem dosyć mocnym basem, a w przypadku wykorzystania dodatkowego zestawu subbasowego programem dopasowującym do niego. Z przodu znajduje się gniazdo statywu, pozwalające na używanie monitora jako mały zestaw nagłośnieniowy. AXM 12A dysponuje wieloma możliwościami, jak na monitor sceniczny. Jest to zaleta dla odbiorcy szukającego uniwersalnego urządzenia, zaś dla realizatora z krwi i kości droga do dopasowania monitora do swoich wymagań. Więcej informacji o prezentowanym urządzeniu na stronie internetowej producenta: oraz polskiego dystrybutora:
