Technologia zmechanizowana do produkcji i transportu betonu lekkiego (LB) 200

1 Technologia zmechanizowana do produkcji i transportu betonu lekkiego (LB) kg/m³ Pianobeton PBG Styrobeton PsB Trenczyn, sierpień 2013 Siła innowacji

2 Treść Idea & strategia Portfolio produktów Produkcja i sprzedaż Urządzenie MS 1000 napełniane przy pomocy gruszki MS 1000 z silosem i przenośnikami Stosowanie MS 1000 Przewaga konkurencyjna maszyn MS 1000 Usługi 2

3 Idea & strategia Badania i rozwój nowych materiałów i konstrukcji dla budownictwa Technologie produkcji LB i konstrukcji Rozwój maszyn i urządzeń dla LB 3

MS 1000S Przenośniki ZD Wykorzystanie również do: produkcji bloków i paneli odlewania

4 Węzły betoniarskie typu MS 1000 MS 1000 Zastosowanie: wyrównywanie posadzek i wykonanie spadów na dachu wypełnienia wnęk płyty fundamentowe domów Pompy GB MS 1000S Przenośniki ZD Wykorzystanie również do: produkcji bloków i paneli odlewania ścian i stropów równoległe dozowanie suchych komponentów...kompletne rozwiązanie technologiczne 4

Węzły betoniarskie typu MS 1000 Zbiornik na wodę - 270 litrów Automatyczne dozowanie domieszki, np.

5 Węzły betoniarskie typu MS 1000 Zbiornik na wodę litrów Automatyczne dozowanie domieszki, np. superplastyfikatora 3 pompy na LB z regulacją obrotów [ m³/godz.] : 5 15 aż do wysokości 100 m 24 2 napędy mieszadła z regulacją obrotów 5

motorogodzin i zarobu Wszystkie części węzła betoniarskiego

6 MS 1000M (mobilna) Zabudowana waga Sterowanie komputerowe 3 Generatory piany Piana [ l/s ]: Licznik liczby motorogodzin i zarobu Wszystkie części węzła betoniarskiego są montowany na masywnej ramie...automatyczne dozowanie komponentów 6

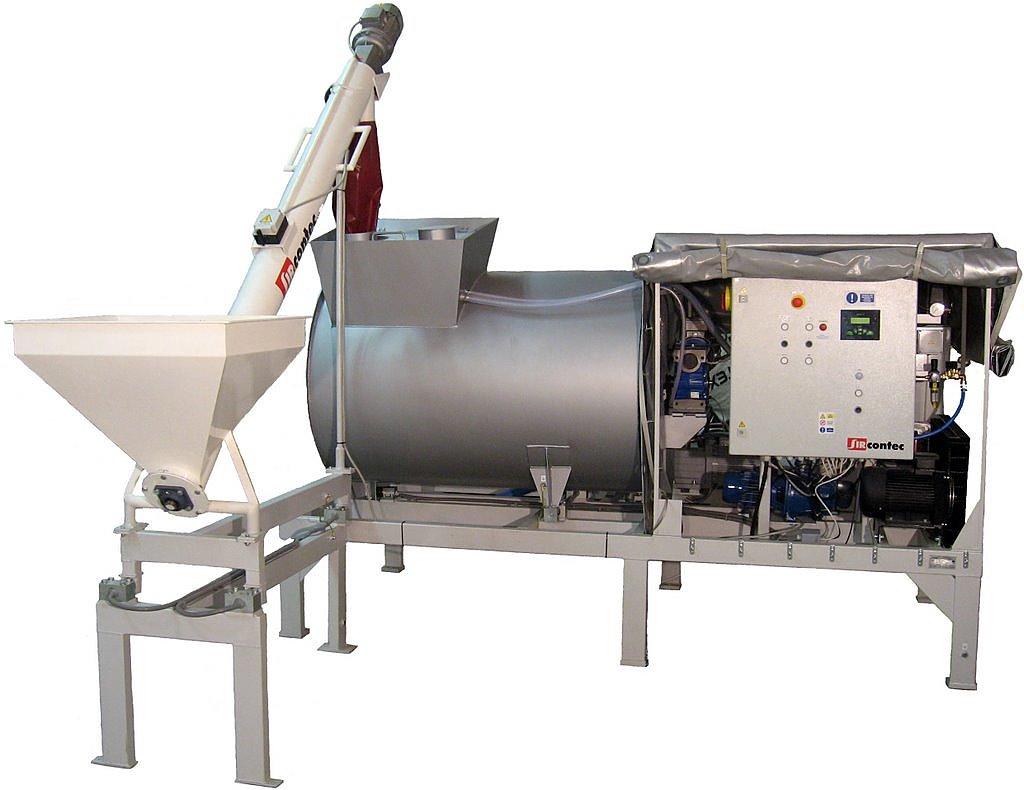

7 MS 1000S Prosta obsługa i konserwacja - Dokładne dozowanie komponentów - Powtarzalny proces mieszania Waga 2 Waga 1...równoległe dozowanie suchych komponentów 7

8 Schemat sterowania MS 1000 Operator Wprowadzenie receptury LB Cement Piasek (Popiół) Centrum sterowania MS 1000 Woda Piana Operator nastawi ilości poszczególnych wejściowych komponentów LB Domieszki 8

9 Receptury LB Modyfikacja CLC - SIRCONTEC PBG 35 PBG 40 PBG 45 PBG 50 PBG 60 PBG 80 PBG 100 PBG 120 PBG 140 PBG 160 Gęstość (sztucznie wysuszone ) [kg/m³] Cement Portland CEM 32,5R [kg] Piasek [kg] Domieszka [kg] Woda zarobowa [kg] Ilość piany [l] Woda w pianie [kg] Włókno FV1 [kg] 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Koncentrat pianotwórczy FN1 [kg] 1,76 1,71 1,66 1,60 1,60 1,43 1,24 1,04 0,84 0,66 Superplastyfikator FS1 [l] 0,0 0,0 0,0 0,0 1,2 1,6 1,8 2,0 2,1 2,3 Stosunek H2O / CEM 0,66 0,65 0,60 0,56 0,52 0,49 0,48 0,48 0,48 0,46 Wytrzymałość na ściskanie Rc [N/mm²] [MPa] 0,45 0,75 1 1,1 1, Współczynnik przewodniości cieplnej λ [W/mK] 0,085 0,090 0,100 0,110 0,170 0,200 0,310 0,410 0,455 0,540 9

Schemat sterowania MS 1000 Operator Wprowadzenie receptury LB Cement Dozowanie Piasek Proces mieszania Centrum sterowania MS 1000 (Popiół) Woda

10 Schemat sterowania MS 1000 Operator Wprowadzenie receptury LB Cement Dozowanie Piasek Proces mieszania Centrum sterowania MS 1000 (Popiół) Woda Piana Oba procesy są automatyczne Start cyklu produkcyjnego uruchomi dozowanie i proces mieszania. Domieszki...kontrola jakości LB oraz kosztów 10

11 Schemat sterowania MS 1000 Operator Wprowadzenie receptury LB Cement Dozowanie Piasek Proces mieszania Centrum sterowania MS 1000 (Popiół) Woda Transport LB Piana Automatyczne czyszczenie Pompa po wypróżnieniu wyłączy się automatycznie Domieszki...kontrola jakości LB oraz kosztów 11

12 Węzeł betoniarski MS 1000SM Wysoka modułowość => uniwersalne wykorzystanie Waga zewnętrzna: Waga 2 Rama węzła betoniarskiego jest przymocowana do hamowanego podwozia...sterowanie jakością produkcji na budowie 12

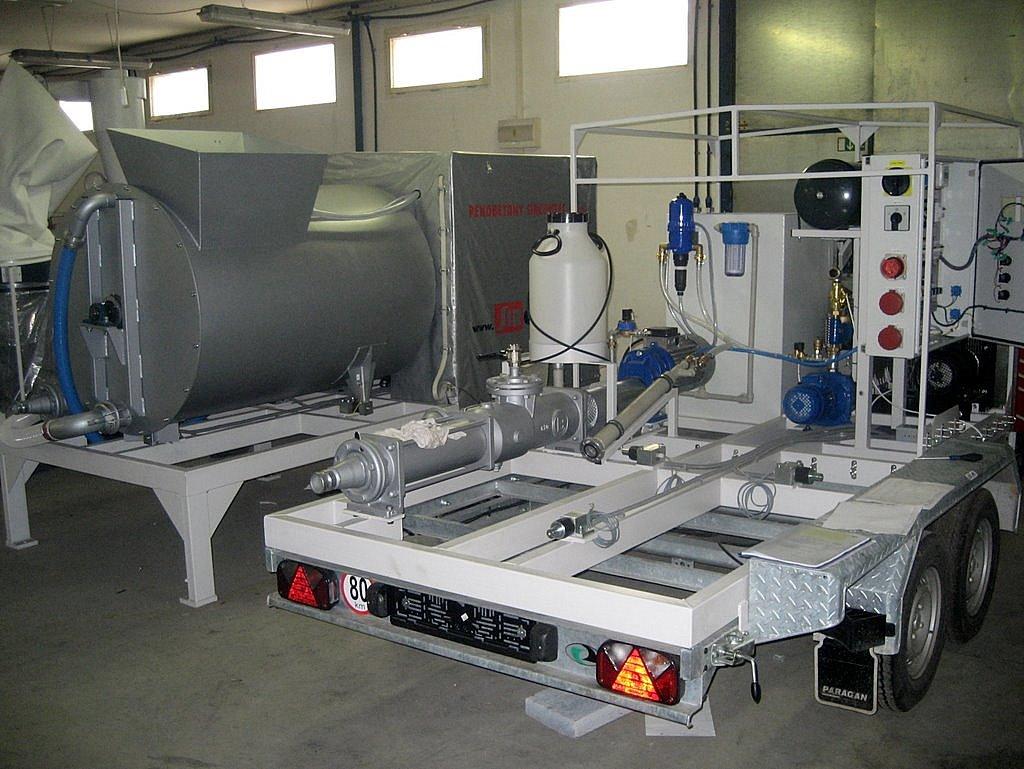

13 Produkcja MS 1000 Wszystkie części węzła betoniarskiego są montowane na masywnej ramie 13

14 Produkcja MS 1000 Wyrafinowane i masywne 14

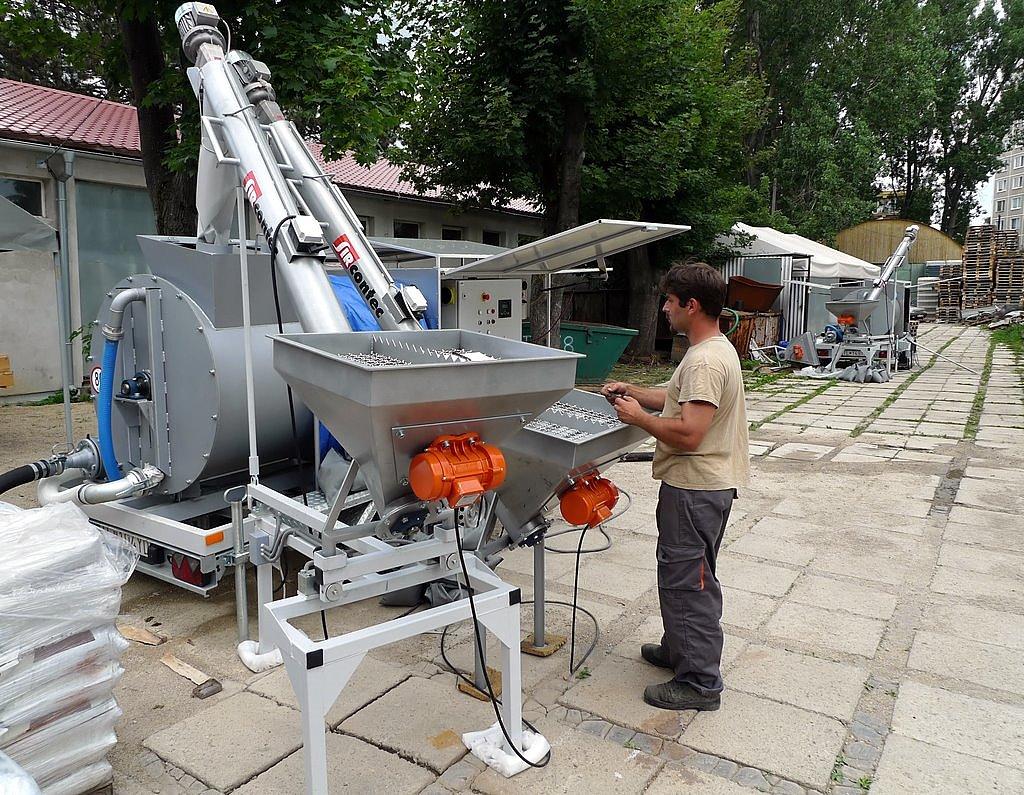

15 Testowanie MS 1000 Z przenośnikem z wibratorem na wadze zewnętrznej 15

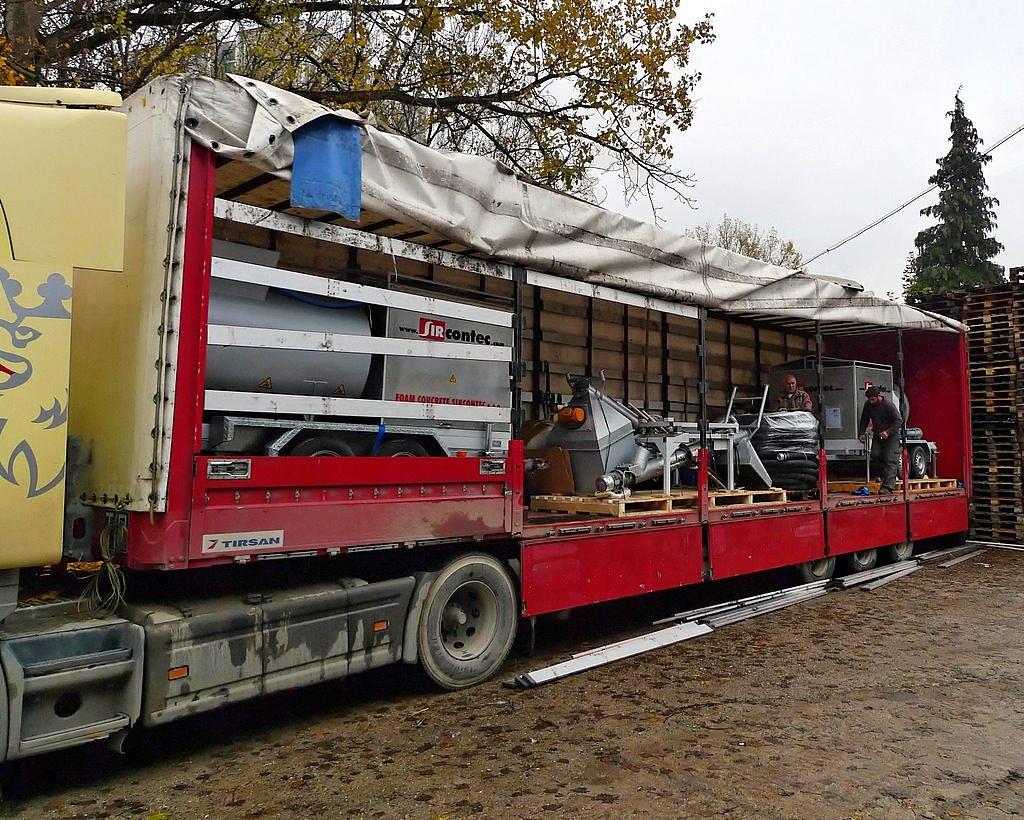

16 Przygotowane do wysyłki Blacha aluminiowa Podwójny dach Plandeka 3 typy pokryć nadbudowy 16

17 Sprzedaż urządzeń MS

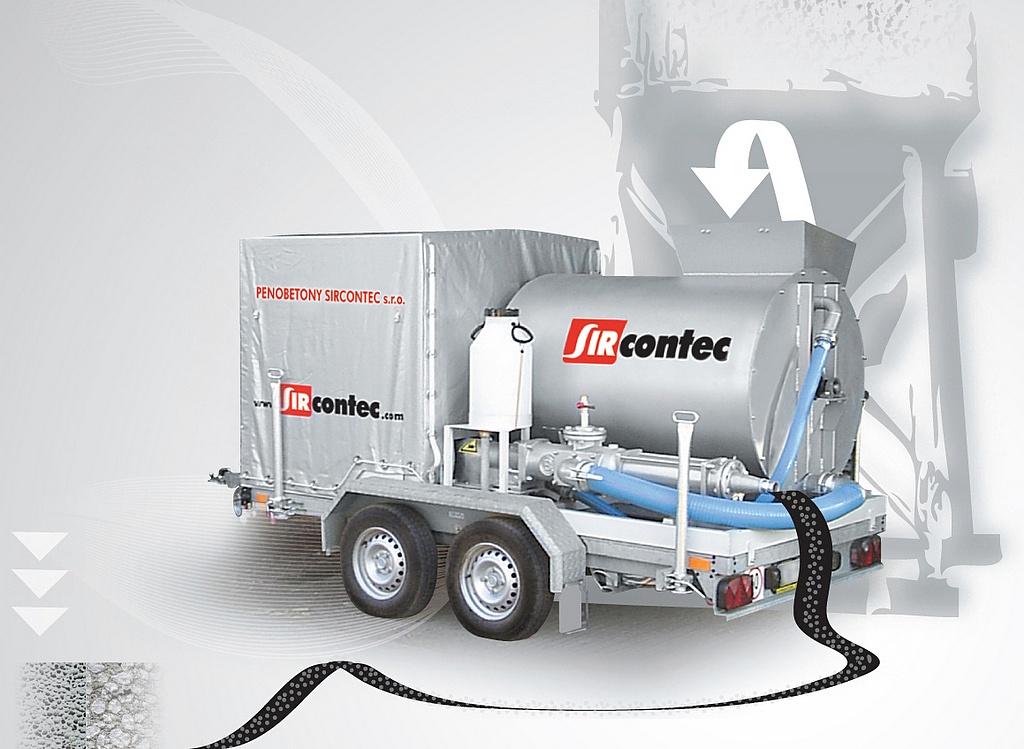

18 Transport samochodem osobowym Moc do 15 m³/godz. Urządzenie mobilne WSZYSTKO W JEDNYM Wyrafinowane i Elastyczne 18

19 MS 1000 napełniana za pomocą gruszki Efektywne rozwiązanie głównie dla LB o większej gęstości Po dozowaniu mleka cementowego, MS 1000 automatycznie doliczy i dozuje potrzebną ilość piany, ewentualnie też wody. Proste i szybkie 19

20 MS 1000 napełniana z silosu Automatyczne dozowanie => kontrola jakości LB oraz kosztów...dogodność MS

21 MS 1000 napełniana z silosu...wysoka wydajność na małej powierzchni 21

22 MS 1000S i 3 przenośniki...automatyczne dozowanie wszystkich komponentów 22

23 MS 1000S i 3 przenośniki Podwójne zasilanie MS 1000S steruje wszystkimi 3 transporterami Inteligentne i niezawodne 23

24 MS 1000S i 3 przenośniki Dostawka wsypu transportera Transporter na ramie z wagą Rozdzielnia pomocnicza Waga zewnętrzna Komponenty dozowane jednocześnie 24

25 MS 1000 napełniana przenośnikami Koncentrat pianotwórczy FN1...automatyczne - dokładne dozowanie komponentów 25

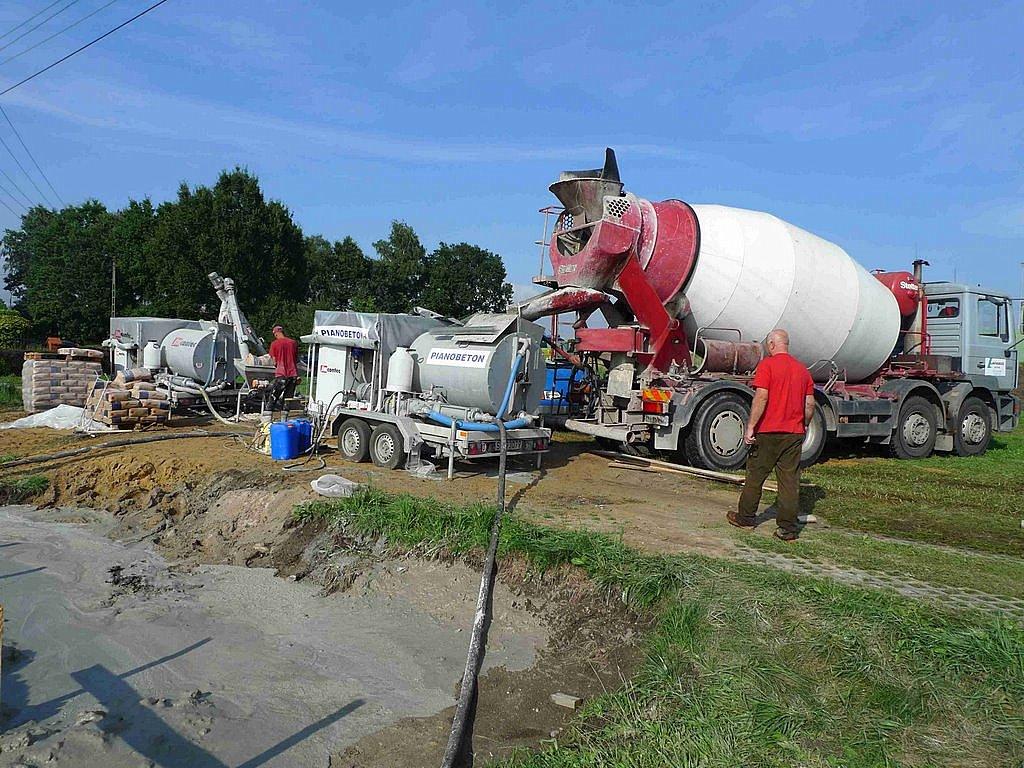

26 MS 1000 z przenośnikami i napełniana przy pomocy gruszki...kiedy priorytetem jest wydajność 26

27 MS1000 Aktualny stan Wysoka wydajność pracy MS 1000 nawet 15 m³ PBG/godz (PBG 40, MS1000 napełniana transporterem ZD) Wysokość wynoszenia dla PBG własną pompą nawet do 100 m (PBG 40) długość węży transportowych ponad 300 m (PBG 40) Wysoka modułowość / wariantowość MS pompy do wymiany według zastosowania 3 generatory piany Waga wewnętrzna oraz opcjonalna waga zewnętrzna Zmienna wydajność mieszadła 3 typy pokryć nadbudowy wykonanie ruchome i stacjonarne Licznik liczby motoro-godzin i zarobu Kontrola jakości produkcji LB i kosztów produkcji automatycznie sterowane dozowanie (przez komputer) wszystkich komponentów i procesu mieszania automatyzacja i kolejność prac, ograniczające wpływ błędu obsługi na jakość produkowanych LB Niezawodność i konserwacja Efektywna i masywna konstrukcja Minimalne zapotrzebowanie na konserwację: 1 technik na cca 30 MS

wyprodukowanego PBG Suche komponenty mogą być ładowane do

28 Produkcja PBG MS 1000 umożliwia automatyczne dozowanie i podawanie wszystkich komponentów Zapewnia stałą jakość wyprodukowanego PBG Suche komponenty mogą być ładowane do nasypek ze silosu, ręcznie lub ładowarką...efektywne i niezawodne 28

29 Możliwości zastosowania / aplikacji dla MS 1000 Wyrównujące warstwy podłóg Spadowe warstwy dachów Wypełniacz wnęk Podkładowe warstwy podłóg budynków/ obiektów halowych i dróg Stabilizacja i izolacja rurociągów i zbiorników Produkcja prefabrykatów / paneli Odlewanie ścian i dachów domów Wszędzie tam, gdzie trzeba LB wyprodukować i wypompować w efektywny sposób 29

30 Przewaga konkurencyjna MS 1000 W porównaniu z konkurencyjnymi wyspecjalizowanymi urządzeniami do produkcji LB automatyczne dozowanie wszystkich wejściowych komponentów => kontrola nad jakością i kosztami najlepszy stosunek mocy do ceny Ładowanie suchych komponentów na wszelkie możliwe sposoby: - przy pomocy transporterów albo auto-mieszanką albo ręcznie MS 1000 we współpracy maksymalizuje wykorzystanie auto-mieszanek (nie ma potrzeby wożenia powietrza ) po dozowaniu mleka cementowego, MS 1000 automatycznie doliczy i dozuje potrzebną ilość piany technicznej oraz ewentualnie też wody mobilne urządzenie WSZYSTKO W JEDNYM Wysoka modułowość => uniwersalne zastosowanie W porównaniu z zastosowaniem podłogowego EPS wyrównanie podkładu podłogi przy pomocy PBG jest zwykle mniej drogie niż przy pomocy EPS efektywność pracy z PBG jest znacząco wyższa niż z EPS technologia bez strat 30

31 Serwis i konserwacja Minimalne wymagania co do konserwacj: 1 technik na cca 30 MS

32 Usługi Serwis techniczny Projekt receptur do produkcji LB Serwis informacyjny dotyczący eksploatacji urządzeń i produkcji LB aby nasi klienci byli najlepsi z punktu widzenia: stosunku cena / jakość wiodącej pozycji na rynku jakości i niezawodności produkcji 32

33 Więcej informacji znajdziecie Państwo na podanych poniżej linkach: Węzły betoniarskie znajdziecie na: Maszyny znajdziecie na: Konstrukcje znajdziecie na: Akustyczna podłoga jest na: Betony lekkie są na: W przypadku jakichkolwiek pytań prosimy się z nami bez wahania skontaktować. 33

34 Siła innowacji Dziękujemy za uwagę! SIRCONTEC s.r.o. K vystavisku Trenčín Slovak Republic Tel.: sircontec@sircontec.pl Budujemy Wasz świat 34
