1 PROJEKT ROBÓT GEOLOGICZNYCH NA WYKONANIE OTWORU TECHNICZNEGO POD GŁĘBOKI UZIOM ANODOWY W MIEJSCOWOŚCI WIATRAK Podmiot finansujący prace: Polska Spółka Gazownictwa Sp. z o.o. ul. Kasprzaka 25, Warszawa Oddział w Gdańsku, ul. Wałowa 41/43, Gdańsk Data: sierpień 2016 r.

2

3 Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak SPIS TREŚCI 1. WSTĘP CEL PROJEKTOWANEGO WIERCENIA I OCHRONY KATODOWEJ LOKALIZACJA OTWORU OPIS ZAGOSPODAROWANIE TERENU, OBSZARY CHRONIONE MORFOLOGIA I HYDROGRAFIA OMÓWIENIE MATERIAŁÓW ARCHIWALNYCH OPIS BUDOWY GEOLOGICZNEJ I WARUNKÓW HYDROGEOLOGICZNYCH W REJONIE PROJEKTOWANEGO OTWORU TECHNOLOGIA WIERCENIA I KONSTRUKCJA OTWORU OPIS PRZEDSIĘWZIĘĆ TECHNICZNYCH I TECHNOLOGICZNYCH W CELU BEZPIECZNEGO PROWADZENIA PRAC WPŁYW PROJEKTOWANYCH PRAC NA ŚRODOWISKO HARMONOGRAM ROBÓT GEOLOGICZNYCH ZALECENIA SPIS ZAŁĄCZNIKÓW 1. Mapa topograficzna w skali 1: z lokalizacją proj. otworu Zał Zał. 2 Zał. 3 Zał. 4a Mapa sytuacyjno-wysokościowa w skali 1:500 z lokalizacją proj. otworu Wyniki sondowania geoelektrycznego Szczegółowa mapa geologiczna Polski w skali 1: arkusz Bartoszyce (fragment) Mapa geośrodowiskowa Polski ark. Bartoszyce, plansza A w skali 1:50000 (fragment) Mapa geośrodowiskowa Polski ark. Bartyszyce, plansza B w skali 1:50000 (fragment) Projekt geologiczno-techniczny otworu Karta i profil otworu archiwalnego BH Karta i profil otworu archiwalnego BH Karta i profil otworu archiwalnego BH Zał. 4b Zał. 4c Zał. 5 Zał. 6 Zał. 7 Zał. 8 1

4 Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak 1. WSTĘP Niniejszy projekt dotyczy wykonania otworu technicznego pod głęboki uziom anodowy na terenie stacji gazowej miejscowości Wiatrak (stacja ochrony katodowej SOK Gile), gmina Bartoszyce, powiat bartoszycki, województwo warmińsko-mazurskie. Projekt robót geologicznych wykonano w Geofizyce Toruń S.A., ul. Chrobrego 50, Toruń na zlecenie firmy UNI-ELPROJEKT, Gdańsk, ul. Dedala 8a. Podmiotem finansującym prace jest Polska Spółka Gazownictwa Sp. z o.o., ul. Kasprzaka 25, Warszawa, w imieniu którego postępowanie prowadzi Oddział w Gdańsku, ul. Wałowa 41/43, Gdańsk. Projekt robót geologicznych wykonano zgodnie z obowiązującym Prawem geologicznym i górniczym (Ustawa z dnia 9 czerwca 2011 r., Dz.U. Nr 163 Poz. 981, tekst jednolity Dz. U Poz. 1131) oraz zgodnie z rozporządzeniem Ministra Środowiska z dnia 20 grudnia 2011 r. W sprawie szczegółowych wymagań dotyczących projektów robót geologicznych, w tym robót, których wykonywanie wymaga uzyskania koncesji ze zmianami (Dz.U Nr 288 Poz. 1696, Dz. U Poz. 964). Zgodnie z przepisami ustawy Prawo geologiczne i górnicze prace geologiczne obejmujące roboty geologiczne mogą być wykonywane tylko na podstawie projektu robót geologicznych. Robotą geologiczną jest wykonywanie w ramach prac geologicznych wszelkich czynności poniżej powierzchni terenu (a więc także prac wiertniczych), w tym przy użyciu środków strzałowych, a także likwidacja wyrobisk po tych czynnościach. 2. CEL PROJEKTOWANEGO WIERCENIA I OCHRONY KATODOWEJ Celem wiercenia jest rozpoznanie warunków geologicznych dla właściwego zaprojektowania i wykonania głębokiego uziomu anodowego na terenie stacji gazowej w miejscowości Wiatrak oraz prognoza wpływu na środowisko naturalne prac związanych z w/w rozpoznaniem. Rozpoznanie to obejmuje następujące ustalenia: rozpoznanie profilu geologicznego na podstawienie pomiarów karotażowych oraz w oparciu o próby pobrane z koryta podczas wiercenia bezrdzeniowego, zlokalizowanie warstw o opornościach poniżej 100Ωm o miąższości ca. 20 m, analiza utrzymania stabilności ścian otworu na czas niezbędny do opuszczenia zestawu anod. 2

5 Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak Warunkiem wykorzystania otworu do umieszczenia w nim elementów ochrony katodowej jest występowanie w profilu litologicznym warstw o opornościach poniżej 100Ωm o odpowiedniej miąższości. Celem ochrony katodowej (przeciwkorozyjnej) jest zapobieganie procesom elektrokorozyjnym, na jakie narażone są gazociągi i inne stalowe konstrukcje podziemne. Instalacja ochrony katodowej składa się ze stacji ochrony katodowej (prostownika), uziomu anodowego oraz kabli łączących stację ochrony katodowej, uziom anodowy oraz chronioną konstrukcję. Głęboki uziom anodowy stanowiący zespół anod połączonych ze sobą i zapuszczonych w grunt na głębokość kilkudziesięciu metrów jest głównym elementem ochrony katodowej. Umieszczenie anod w warstwach o jak najniższej oporności jest podstawowym warunkiem prawidłowego wykonania uziomu. Prawidłowo wykonana instalacja ochrony katodowej na zagrożonej elektrokorozją podziemnej konstrukcji stalowej może kilkakrotnie przedłużyć okres jej eksploatacji i jest stosowana z powodzeniem od kilkudziesięciu lat. W projekcie przedstawiono: lokalizację oraz technologię wykonania odwiertu analizę archiwalnych materiałów geologicznych i hydrogeologicznych oraz wyniki badań geoelektrycznych, w celu określenia odpowiedniej z punktu widzenia ochrony katodowej głębokości projektowanego otworu zakres prac geologiczno-geofizycznych związanych z rozpoznaniem cech fizycznych gruntów w otworze W-1 w interwale głębokościowym: od 0,0 do 98,0 m. W odwiercie małośrednicowym (Ø143 mm), przed poszerzaniem do Ø216 mm i średnicy końcowej Ø308 mm), wykonane zostaną pomiary karotażowe których celem jest wyznaczenie miąższości warstw geologicznych i głębokości ich zalegania. 3. LOKALIZACJA OTWORU Projektowany otwór techniczny pod głęboki uziom anodowy zlokalizowany będzie na terenie stacji gazowej w miejscowości Wiatrak na działce 20/5 (ID: _ /5 z prawem Polskiej Spółki Gazownictwa Sp. z o.o.), gmina wiejska Bartoszyce, powiat bartoszycki, województwo warmińsko-mazurskie. Współrzędne geodezyjne dla projektowanego otworu W-1 w układzie geodezyjnym 2000 wynoszą: 3

6 Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak X= ,8 Y= ,2 co odpowiada współrzędnym geodezyjnym w układzie 1992 : X = ,1 Y = ,6 Szczegółową lokalizację przedstawiono na mapie topograficznej w skali 1: (zał. 1) oraz na mapie sytuacyjno-wysokościowej w skali 1: 500 (zał. 2). Niezbędne prace geodezyjne tj. wytyczenie lokalizacji otworu wykonane zostanie przez uprawnionego geodetę ze strony Zamawiającego przed rozpoczęciem prac wiertniczych. Po zakończeniu prac współrzędne otworu powinny być zamierzone przez uprawnionego geodetę, a wyniki pomiarów geodezyjnych przedstawione w postaci mapy sytuacyjno-wysokościowej w skali 1:500 lub 1: 1000, z naniesionymi współrzędnymi otworu. 4. OPIS ZAGOSPODAROWANIA TERENU, OBSZARY CHRONIONE Projektowany otwór pod głęboki uziom anodowy znajduje się na wschód od miejscowości Bartoszyce, na wschodnim krańcu miejscowości Wiatrak, we wschodniej części stacji gazowej. Jest to rejon o charakterze wiejskim. W krajobrazie wokół projektowanego otworu znajdują się użytki rolne, gospodarstwa wiejskie i droga powiatowa łącząca miasta Bartoszyce i Sępopol. Krajobraz w bezpośrednim sąsiedztwie projektowanego otworu na terenie stacji gazowej tworzy infrastruktura gazowa. Projektowany otwór nie znajduje się w obrębie obiektów i obszarów chronionych. Najbliższy obszar ochrony przyrody znajduje się w odległości ok. 100 m od projektowanej lokalizacji otworu. Jest to Ostoja Warmińska obszary ptasie objęte programem ochrony przyrody Natura 2000 (PLB280015). Drugim obszarem znajdującym się w bliskiej odległości, ok. 470 m, jest obszar chronionego krajobrazu Dolina Dolnej Łyny. Do projektu dołączono mapę geośrodowiskową Polski w skali 1: arkusz Bartoszyce - planszę A (Mądry, 2012) (zał. 4b) oraz planszę B (Hrybowicz, 2012) (zał. 4c), Obie plansze przedstawiają m.in. stan i zasoby środowiska naturalnego. Ze względu na charakter i zakres projektowane roboty nie będą miały wpływu na obszary chronione, w szczególności na obszary Natura

7 Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak 5. MORFOLOGIA I HYDROGRAFIA Według podziału regionalnego (Kondracki, 2002) projektowany otwór znajduje się w makroregionie Niziny Staropruskiej, w mezoregionie Niziny Sępopolskiej. Obszar przecina dolina rzeki Łyny której towarzyszą niewielkie powierzchnie zalewowe. Obszar projektowanych prac znajduje się w dorzeczu Parsęty w zlewni Łyny. Stacja gazowa na której będą wykonywane roboty wiertnicze jest odległa o ok. 460 m na północ od rzeki Łyny. Jest to rejon zdominowany przez krajobrazy równinne i faliste. W pobliżu wsi Wiatrak nie występują jeziora, podobnie jak na większości obszaru Niziny Staropruskiej. Rzędne na terenie występowania zabudowy na terenie wsi na ogół nie przekraczają 59 m n.p.m. Teren działki ze stacją gazową jest wyrównany a wysokości bezwzględne wynoszą m n.p.m. 6. OMÓWIENIE MATERIAŁÓW ARCHIWALNYCH Przeanalizowano dostępne materiały archiwalne z rejonu projektowanych prac. W szczególności wykorzystano dostępne opracowania kartograficzne i dane z Banku Hydro. Wykorzystano profile i karty wybranych otworów studziennych, położonych w sąsiedztwie projektowanego otworu. Profile oraz dane techniczno - eksploatacyjne wybranych wierceń archiwalnych z Banku Hydro zostały zamieszczone w załącznikach (zał. 6 do 8). Posłużyły one, oprócz przekroju geologicznego z SMGP i wyników wykonanego sondowania geoelektrycznego, do opracowania przewidywanego profilu geologicznego otworu wiertniczego. Przy analizie budowy geologicznej obszaru wykorzystano także Szczegółową mapę geologiczną Polski w skali 1: ark. Bartoszyce (Drozd, Trzepla, 2009) (zał. 4a) oraz dane Państwowej Służby Hydrogeologicznej dotyczące regionalizacji hydrogeologicznej głównego poziomu wodonośnego ( 7. OPIS BUDOWY GEOLOGICZNEJ I WARUNKÓW HYDROGEOLOGICZNYCH W REJONIE PROJEKTOWANEGO OTWORU Budowa geologiczna Interesująca z punktu widzenia ochrony katodowej litostratygrafia w miejscu projektowanego otworu dotyczy głębokości do m. W profilu geologicznym rejonu 5

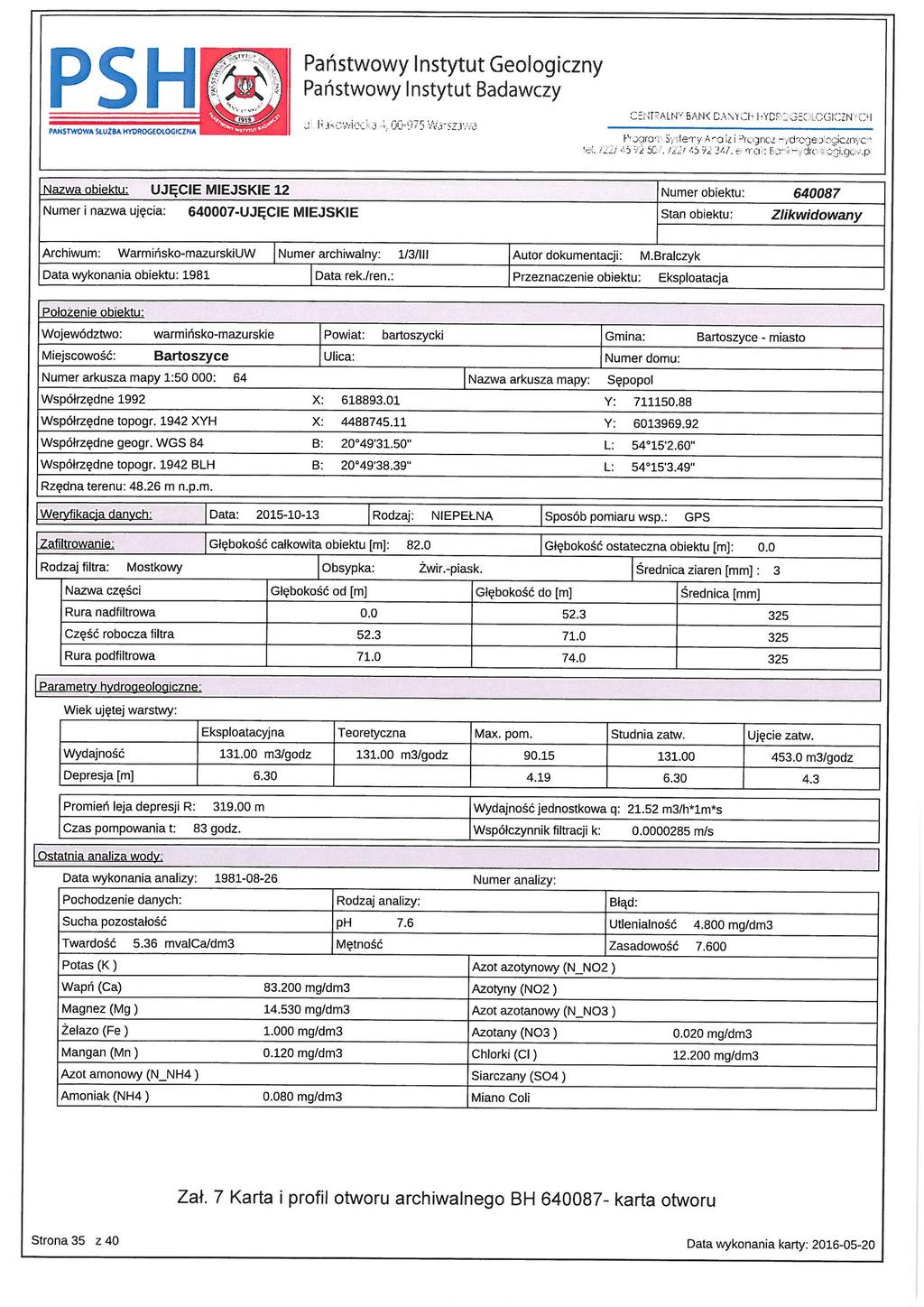

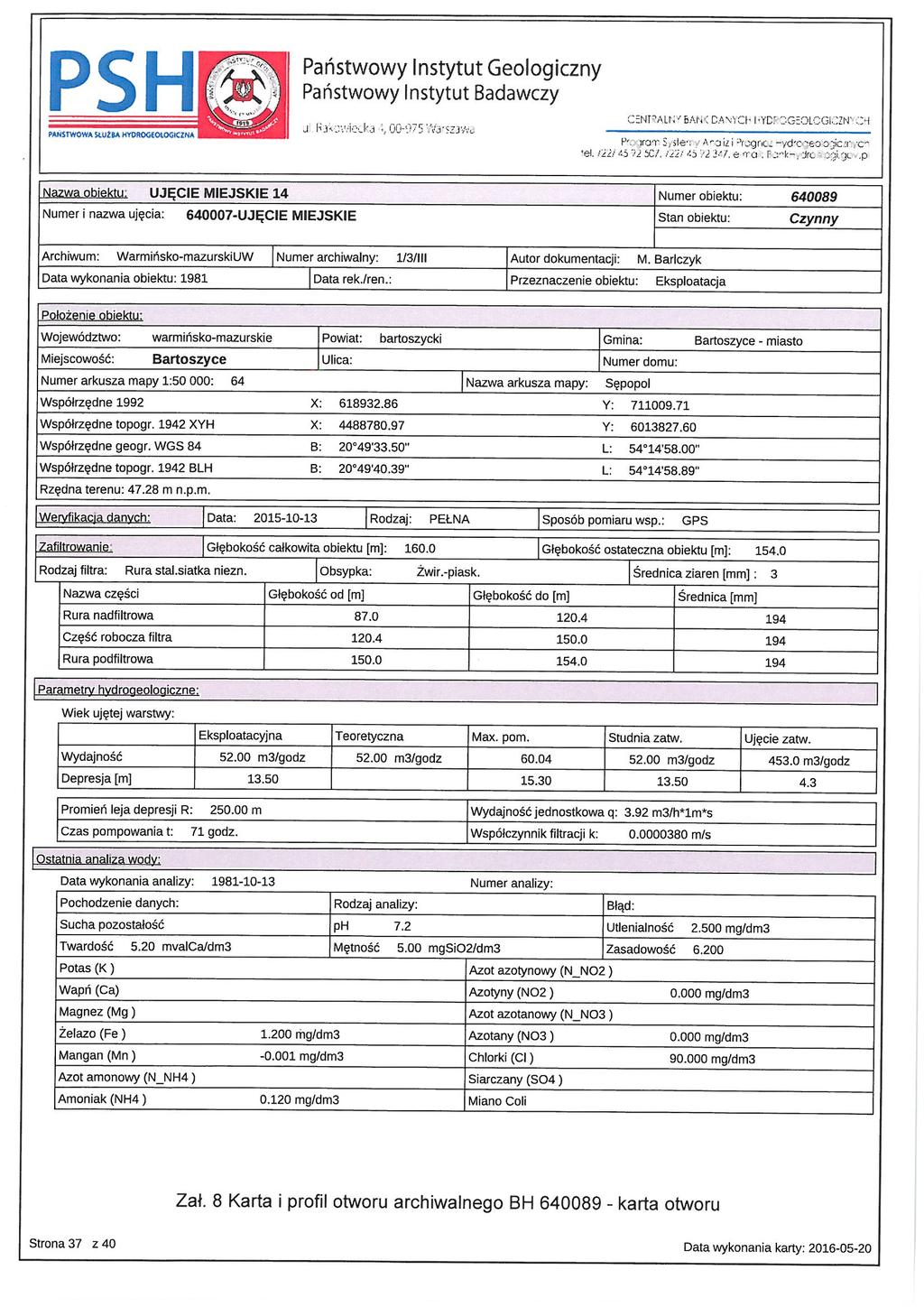

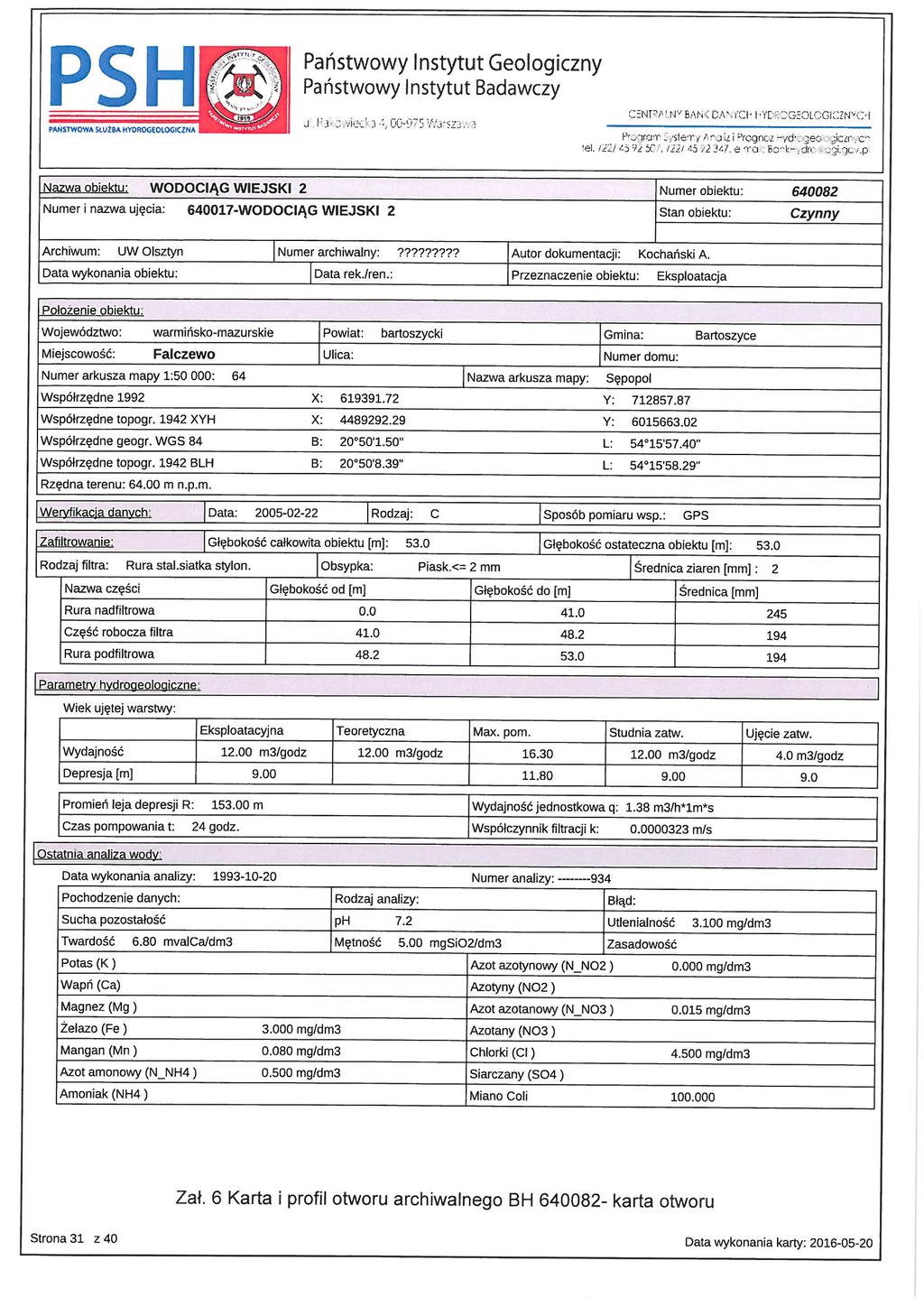

8 Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak projektowanych prac na tej głębokości występują osady czwartorzędu (plejstoceńskie) i paleogenu (tylko lokalnie) oraz neogenu. Osady paleogenu i neogenu występują na głębokościach ponad 100 metrów. W rejonie Bartoszyc stwierdzono obecność warstwy oligoceńskich piasków z glaukonitem o znacznym rozprzestrzenieniu i miąższości przekraczającej 20 m (zał. 4a przekrój). Utwory czwartorzędu to naprzemianległe występujące osady glacjalne i interglacjalne kolejnych zlodowaceń, począwszy od zlodowacenia najstarszego, przez południowopolskie, środkowopolskie po północnopolskie. Kompleksy glin zwałowych są w znacznym stopniu wyerodowane (rejon msc. Falczewo i Wirwilty) a w profilach przeważają osady piaszczystożwirowe interglacjałów. Miejscami udział glin zwałowych w profilu jest znaczny (rejon Bartoszyc). W otworze archiwalnym BH o głębokości 53 m, położonym najbliżej (ok. 0,7 km) od projektowanego uziomu w msc. Falczewo, glina zwałowa wypełnia 10,5 m profilu a zasadniczo przeważają piaski drobnoziarniste i żwiry (zał. 6). W Bartoszycach sytuacja jest zmienna, a warstwy glin zwałowych są lepiej wykształcone (zał. 4a). W załączonych profilach wybranych otworów z Bartoszyc o numerach BH i BH (zał. 7 i 8) udział glin zwałowych jest znaczny. W profilu otworu BH gliny zwałowe występują jako miąższa, ponad 30-metrowa warstwa z drobnymi przewarstwieniami piasków i mułków, w sumie do głębokości 37 m. Głębiej występują gliny i piaski średnio i gruboziarniste. W interwale m p.p.t. zalega bruk morenowy. W wymienionym otworze na 81 m p.p.t. nawiercono ilaste osady zastoiskowe o miąższości 37 m. Osady paleogeńskie stwierdzono w interwale m ppt. (nieprzewiercone). Wykształcone są jako piaski i mułki piaszczyste. Przewidywany profil otworu W-1 opracowany na podstawie danych archiwalnych i wyników sondowania geoelektrycznego będzie prawdopodobnie zbliżony do profilu otworu z Falczewa, z przewagą piasków i żwirów. Warunki hydrogeologiczne W rejonie projektowanego otworu w rozpatrywanym zakresie głębokościowym występuje czwartorzędowe piętro wodonośne związane z zawodnionymi piaszczystożwirowymi osadami interglacjalnymi. Zgodnie z regionalizacją otwór znajduje się w obrębie jednostki 2baQII/Q/Tr. Została ona wydzielona na obszarze, na którym głównym użytkowym poziomem wodonośnym jest górny poziom wodonośny czwartorzędu związany z osadami doliny kopalnej powstałej podczas 6

9 Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak zlodowacenia północnopolskiego. Wydajność potencjalna jednostki mieści się w przedziale m 3 /h. Poziom wodonośny jest naporowo-swobodny. Swobodny poziom wód podziemnych stwierdzono w najbliższym otworze BH w Falczewie, gdzie zalega na głębokości 19,8 m. Kierunek przepływu wód podziemnych następuje z zachodu na wschód. Obszar odwadniany jest przez Łynę, będącą baza drenażu wód podziemnych. Przewidywany profil otworu W-1 W wyniku interpretacji krzywej pionowego sondowania geoelektrycznego (PSE), (zał. 3) wykonanego w miejscu projektowanego uziomu anodowego, uzyskano następujące wartości oporności elektrycznej i głębokości zalegania warstw budujących ośrodek skalny: ρ 1 ρ 2 ρ 3 ρ 4 ρ 5 ρ 6 = Ωm, = Ωm, = Ωm, = Ωm, = Ωm, = Ωm, gdzie ρ - oporność właściwa warstwy h - głębokość spągu warstwy h 1 = 1.06 m h 2 = 6.52 m h 3 = m h 4 = m h 5 = m Na podstawie analizy materiałów archiwalnych oraz w oparciu o wyniki sondowania elektrooporowego, w miejscu projektowanego wiercenia przewiduje się następujący profil geologiczny otworu W-1: 0,0 m - 6,5 m gliny zwałowe Q 6,5 m - 37,0 m piaski i żwiry Q 37,0 m - 43,0 m gliny zwałowe Q 43,0 m - 76,0 m piaski i żwiry Q 76,0 m - 98,0 m gliny zwałowe Q Przewiduje się zakończenie otworu na głębokości 98,0 m. 8. TECHNOLOGIA WIERCENIA I KONSTRUKCJA OTWORU Projektuje się wykonanie otworu technicznego W-1 do głębokości 98,0 m przy średnicy końcowej Ø308 mm. Otwór zostanie wykonany metodą obrotową z prawym obiegiem płuczki, urządzeniem URB-2,5A. 7

10 Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak Parametry zestawu wiertniczego URB-2,5A zamontowanego na urządzeniu są następujące: - udźwig w kn... 39,2 - głębokość wiercenia przewodem Ø60,3 w m - do głębokość wiercenia przewodem Ø50,0 w m - do ciśnienie pompy płuczkowej w MPa od 2,6 do 4,0 - wydajność pompy płuczkowej w l/min średnica wiercenia w mm wysokość masztu w mm ciężar całkowity urządzenia w kg jednostka napędowa.... silnik samochodowy - wymiary gabarytowe w położeniu transportowym w mm x 2450 x 3765 Średnica początkowa wiercenia wyniesie Ø143 mm, średnica końcowa Ø308 mm. Otwór wykonany zostanie metodą poszerzania. Poszerzanie wykonane zostanie stopniowo przy użyciu gryzerów, średnicą Ø216 mm i średnicą końcową Ø308 mm. Dopuszcza się stosowanie innych dodatkowych średnic pośrednich (m.in. Ø170 mm lub Ø270 mm) w przypadku nieefektywnych postępów wiercenia. Decyzję o użyciu dodatkowych średnic pośrednich podejmuje kierownik wiertni. Przed poszerzeniem otworu od średnicy Ø143 mm do średnicy Ø216 mm w otworze należy wykonać pomiary karotażowe obejmujące pomiary sondą gamma oraz laterologiem. Sonda gamma służy do pomiaru natężenia naturalnego promieniowania gamma i pozwala określić występowanie poziomów piaszczystych i ilastych. Laterolog jest przyrządem do sterowanego profilowania oporności skał i umożliwia wyznaczenie warstw niskooporowych w funkcji głębokości. W przypadku stwierdzenia w otworze warunków geologicznych umożliwiających wykonanie głębokiego uziomu anodowego zakłada się rozwiercenie otworu do średnicy końcowej Ø308 mm. W zależności od rodzaju i własności przewiercanych skał do wiercenia należy użyć świdrów gryzowych typu M przystosowanych do przewiercania skał miękkich, względnie innych świdrów trójgryzowych. W trakcie wiercenia należy pobierać próby z koryta. Próby będą przechowywane u Przedsiębiorcy do czasu przyjęcia dokumentacji geologicznej. Projektuje się zabudowę zestawu anodowego w interwale 77,5 98,0 m p.p.t. Anody zostaną opuszczone na linie nośnej wyprowadzonej do głębokości 1 m p.p.t. Wokół 8

11 Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak zabudowanych elementów wykonana zostanie obsypka węglowa w interwale 77,5 98,0 m p.p.t. W interwałach 76,0 77,5 m p.p.t.,38,5 40,0 m p.p.t. i 1,5-3,0 m p.p.t. w otworze wykonane zostaną korki iłowe lub wypełnienie urobkiem gliniastym. Pozostałe interwały zostaną wypełnione żwirem. Ostateczną decyzję o zabudowie elementów ochrony katodowej w otworze podejmie geolog nadzorujący wiercenie wraz z projektantem zestawu anodowego po analizie profilu litologicznego oraz wyników pomiarów karotażowych. Projekt geologiczno - techniczny otworu przedstawiono na zał OPIS PRZEDSIĘWZIĘĆ TECHNICZNYCH I TECHNOLOGICZNYCH W CELU BEZPIECZNEGO PROWADZENIA PRAC Zamawiający uzyska zgodę właścicieli gruntu na wjazd i ustawienie sprzętu na terenie wiercenia oraz umożliwi swobodny dojazd do miejsca projektowanego otworu. Przed przystąpieniem do wiercenia, w miejscu projektowanego otworu należy wykonać wkop o gł. ok. 1,0 metra, w celu wykrycia ewentualnych linii energetycznych, wodociągów lub elementów infrastruktury podziemnej niezaznaczonych na planach. Proces wiercenia nadzorowany będzie przez osoby posiadające wymagane uprawnienia. Kierownik wiercenia wykonuje kolaudację otworu pod względem lokalizacji, zachowania bezpiecznych odległości oraz konstrukcji wiertni. W przypadku nie wykorzystania otworu do zabudowy w nim elementów ochrony katodowej, zostanie on zlikwidowany przez wypełnienie pastą iłowo cementową lub urobkiem. Wiercenie odbywać się będzie przy pomocy urządzenia wiertniczego URB-2,5A, napędzanego silnikiem spalinowym. Praca odbywać się będzie w systemie zmianowym w związku z czym do oświetlenia wiertni używany będzie agregat prądotwórczy z lampami, obsługiwany przez uprawnionego pracownika (typ agregatu: zespół prądotwórczy o mocy do 4kVA). W układzie stosuje się system ochrony przeciwporażeniowej - szybkie odłączanie napięcia. Dodatkowo istnieje możliwość oświetlenia wiertni lampami halogenowymi, zasilanymi z elektrycznej instalacji samochodowej. Prace należy wykonać zgodnie z przepisami Bezpieczeństwa Higieny Pracy i przepisami przeciwpożarowymi, szczególnie tymi, które obowiązują na terenie wykonywanych prac. 9

12 Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak 10. WPŁYW PROJEKTOWANYCH PRAC NA ŚRODOWISKO Projektowany otwór nie będzie miał ujemnego wpływu na środowisko. W trakcie wiercenia będzie stosowana płuczka wodno-iłowa o symbolu według katalogu odpadów należąca do płuczek i odpadów wiertniczych z odwiertów wody słodkiej. Zgodnie z kartą charakterystyki producenta, płuczka ta nie jest klasyfikowana jako niebezpieczna lub szkodliwa dla środowiska i zdrowia człowieka. Płuczka ta stosowana będzie m.in. w celu utrzymania ścian otworu przez okres umożliwiający opuszczenie anod do otworu tj godz. W przypadku napotkania izolowanych horyzontów wodonośnych w trakcie wykonywania wierceń będą one zamykane poprzez wykonanie korków iłowych lub gliniastych. W przypadku konieczności zlikwidowania otworu zostanie on zlikwidowany przez wypełnienie pastą iłowo cementową lub urobkiem. Miejsca wiercenia będzie zabezpieczone przez wystawienie tablic ostrzegawczych. Po wykonaniu odwiertu plac wierceń zostanie doprowadzony do pierwotnego stanu, osadniki płuczkowe oczyszczone z płuczki i zasypane, a ich powierzchnie uzupełnione warstwą gleby. Projektowane prace nie wpłyną na obszary ochrony przyrody, w szczególności na obszary Natura 2000 od których są odległe (rozdział 4). Zastosowanie głębokiego uziomu anodowego w ochronie katodowej powoduje zmniejszenie ryzyka związanego z awariami gazociągów a co za tym idzie przyczynia się do ochrony stanu środowiska. 11. HARMONOGRAM ROBÓT GEOLOGICZNYCH Proces inwestycyjny budowy infrastruktury przesyłowej (gazu) (projekt i wykonanie) jest skomplikowany i długotrwały. Sam cykl projektowy może trwać do ok. 2 lat a realizacja i budowa Inwestycji może potrwać ponad 3 lata. Podmiot finansujący prace decyduje, kiedy Inwestycja zostanie rozpoczęta. W związku z powyższym wykonawca projektu robót geologicznych nie może określić terminu rozpoczęcia i zakończenia projektowanych prac. Ostateczny termin rozpoczęcia i zakończenia robót będzie wynikał ze zgłoszenia zamiaru rozpoczęcia robót geologicznych. 10

13 Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak Harmonogram prac przedstawiono w formie tabelarycznej: Rodzaj czynności Przedłożenie proj. do urzędu marszałkowskiego i uzyskanie decyzji zatwierdzającej projekt Zgłoszenie zamiaru przystąpienia do robót geologicznych Wykonywanie robót wiertniczych Sporządzenie dokumentacji geologicznej z prowadzonych robót geologicznych do 3 miesięcy od dnia przedłożenia proj. u Marszałka Województwa Warmińsko- Mazurskiego na piśmie, najpóźniej 14 dni przed zamierzonych terminem rozpoczęcia robót geologicznych Termin realizacji 2-3 dni nie dłużej niż 6 miesięcy od dnia zakończenia prac Rozpoczęcie robót przedstawionych w niniejszym projekcie może nastąpić najwcześniej po upływie 14 dni od zgłoszenia robót wiertniczych i po uprawomocnieniu się decyzji zatwierdzającej projekt (14 dni od daty wydania pozytywnej decyzji). Termin zakończenia robót: nie później niż r. (daty wnoszonej ważności decyzji). Z wykonywanych robót geologicznych zostanie sporządzona dokumentacja geologiczna inna, zgodnie z Prawem geologicznym i górniczym (Ustawa z dnia 9 czerwca 2011 r., Dz.U. Nr 163 Poz. 981, tekst jednolity Dz. U Poz. 1131) Dział V Prace geologiczne i Art. 88. ust.1., ust. 2 pkt 4, Art. 92 pkt. 1, Art. 93. ust. 7, Art. 93. ust. 8 oraz zgodnie z rozporządzeniem Ministra Środowiska z dnia 15 grudnia 2011 r. w sprawie szczegółowych wymagań dotyczących innych dokumentacji geologicznych. (Dz.U Nr 282 Poz. 1656). W skład dokumentacji geologicznej innej wraz z kartą informacyjną z wykonania robót geologicznych niekończących się udokumentowaniem zasobów wód podziemnych opracowanej w formie wydruku komputerowego oraz dokumentu elektronicznego będą wchodziły następujące dokumenty: a) część tekstowa wraz z kartą informacyjną. Na stronie tytułowej zostaną umieszczone następujące informacje: nazwa i adres podmiotu wykonującego prace geologiczne, nazwa i adres podmiotu, który finansuje wykonanie dokumentacji, tytuł dokumentacji, imię i nazwisko oraz podpis geologa dokumentującego wraz z numerem świadectwa stwierdzenia 11

14 Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak kwalifikacji, imię i nazwisko oraz podpis kierownika jednostki wykonującej prace geologiczne, imiona i nazwiska oraz podpisy osób wchodzących w skład zespołu autorskiego oraz data sporządzenia dokumentacji. W części tekstowej znajdą się: karta informacyjna, zgodna z zał. nr 2 do w/w rozporządzenia, opis zadania geologicznego, w tym określenie celu, terminu rozpoczęcia i zakończenia prac, charakterystyka geograficzna dokumentowanego obszaru, opis stanu zagospodarowania powierzchni terenu, szczegółowe omówienie wykonanych prac geologicznych i ich wyników, omówienie wyników badań uzyskanych w trakcie wykonywania prac, wnioski wynikające ze zrealizowanych prac. W tej części zostanie również opisana konstrukcja otworu. Nie przewiduje się wykonywania badań laboratoryjnych. Nie przewiduje się wykonania pomiarów stabilizacji zwierciadła wody ze względu na utrzymywanie stabilności ścian otworu przy użyciu płuczki iłowej. b) część graficzna, w skład której wejdzie: mapa przeglądowa w skali 1: z lokalizacją wykonanych prac, plan sytuacyjno-wysokościowy w skali 1:500 lub 1:1000 z lokalizacją wykonanego otworu wiertniczego, mapa geologiczna lub hydrogeologiczna badanego terenu, profil geologiczny wraz ze schematem konstrukcji otworu wiertniczego, oraz wyniki badań karotażowych. Do w/w dokumentacji geologicznej zostanie dołączona ponadto płyta CD w ilości 3 egzemplarzy z jej elektroniczną wersją oraz kopia decyzji zatwierdzającej projekt robót geologicznych. 12. ZALECENIA 1. Zgodnie z Art. 80. ust. 2. Prawa geologicznego i górniczego (Ustawa z dnia r., Dz.U. Nr 163 Poz. 981, tekst jednolity Dz. U Poz. 1131) prosi się podmiot finansujący wykonanie niniejszego projektu o załączenie do wniosku o zatwierdzenie projektu robót geologicznych (składanego do Urzędu Marszałkowskiego Woj. Warmińsko-Mazurskiego) informacji o prawach, jakie przysługują wnioskodawcy do nieruchomości, w granicach której roboty te mają być wykonywane (np. dowód przyrzeczenia jego ustanowienia, np. wypis i wyrys z rejestru gruntów lub oświadczenie o zgodzie na wykonanie prac). Jest to informacja niezbędna do wydania decyzji zatwierdzającej projekt. 2. Podmiot finansujący wykonanie niniejszego projektu powinien przedłożyć go do zatwierdzenia w 2 egzemplarzach na okres do r. Marszałkowi Województwa Warmińsko-Mazurskiego (Urząd Marszałkowski Województwa Warmińsko-Mazurskiego, 12

15 Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak Biuro Geologa Wojewódzkiego, ul. W. Pstrowskiego 28 B, Olsztyn, tel. (89) , bgw@warmia.mazury.pl). Do wniosku należy załączyć dowód uiszczenia opłaty skarbowej (kopia potwierdzenia przelewu) na kwotę 10,00 zł na konto wskazane na przez Urząd Marszałkowski - konto Urzędu Miasta Olsztyna za wydanie decyzji zatwierdzającej w/w projekt robót geologicznych (oraz 17,0 zł za każde ewentualne pełnomocnictwo). 3. Prace należy prowadzić pod nadzorem uprawnionego geologa. Wnosi się o upoważnienie nadzoru geologicznego do korekty projektu w zakresie 50 % końcowej głębokości otworu do osiągnięcia celu prac oraz w zakresie zmiany lokalizacji otworu w obrębie działki. 4. Zamiar przystąpienia do realizacji projektowanych robót geologicznych należy zgłosić pisemnie Wójtowi Gminy Bartoszyce, Urząd Gminy Bartoszyce, pl. Zwycięstwa 2, tel.: oraz właściwemu organowi administracji geologicznej - Marszałkowi Województwa Warmińsko-Mazurskiego (Urząd Marszałkowski Województwa Warmińsko- Mazurskiego, Biuro Geologa Wojewódzkiego Olsztyn, ul. W. Pstrowskiego 28 B, tel. (89) , bgw@warmia.mazury.pl) - najpóźniej na dwa tygodnie przed zamierzonym terminem rozpoczęcia robót geologicznych. 5. Prosi się organ administracji geologicznej zatwierdzający niniejszy projekt o przesłanie kopii decyzji (do wiadomości) dodatkowo wykonawcy projektu robót geologicznych (Geofizyka Toruń S.A., Toruń, ul. Chrobrego 50), tel Pan Roman Rogowski, roman.rogowski@geofizyka.pl). 13

16 Objaœnienia: - otwory archiwalne 19 - otwór projektowany BH W-1 (proj.) BH BH Za³. nr 1 Temat: Mapa topograficzna w skali 1:50000 z lokalizacj¹ projektowanego otworu Projekt robót geologicznych na wykonanie otworu technicznego pod g³êboki uziom anodowy w miejscowoœci Wiatrak GEOFIZYKA TORUÑ S.A., ul. Chrobrego 50, TORUÑ

17 s³upek anodowy Projektowany otwór K-1 - uziom anodowy Za³. nr 2 Temat: Mapa sytuacyjno-wysokoœciowa w skali 1:500 z lokalizacj¹ projektowanego otworu Projekt robót geologicznych na wykonanie otworu technicznego pod g³êboki uziom anodowy w miejscowoœci Wiatrak GEOFIZYKA TORUÑ S.A., ul. Chrobrego 50, TORUÑ

18 Aparatura: SAS 1000 Operator: A. Jarosz SGE nr: 1 Azymut: 0 Wsp. X (1992): Wsp. Y (1992): [ m] AB/2 [m] Dane pomiarowe: Nr AB/2 k Nr AB/2 k Nr AB/2 k Wyniki interpretacji: Nr [ m] h[m] m[m] T=h* [ m 2 ] S=h/ [ -1 ] Objaœnienia: Nr - numer warstwy r - opornoœæ warstwy - krzywa polowa h - g³êbokoœæ sp¹gu warswy - krzywa teoretyczna m - mi¹ szoœc warstwy - model opornoœciowy T - opór poprzeczny warstwy oœrodka Wyniki sondowania Za³. nr 3 geoelektrycznego (SGE) Temat: Projekt robót geologicznych na wykonanie otworu technicznego pod g³êboki uziom anodowy w miejscowoœci Wiatrak GEOFIZYKA TORUÑ S.A., TORUÑ ul. Chrobrego 50

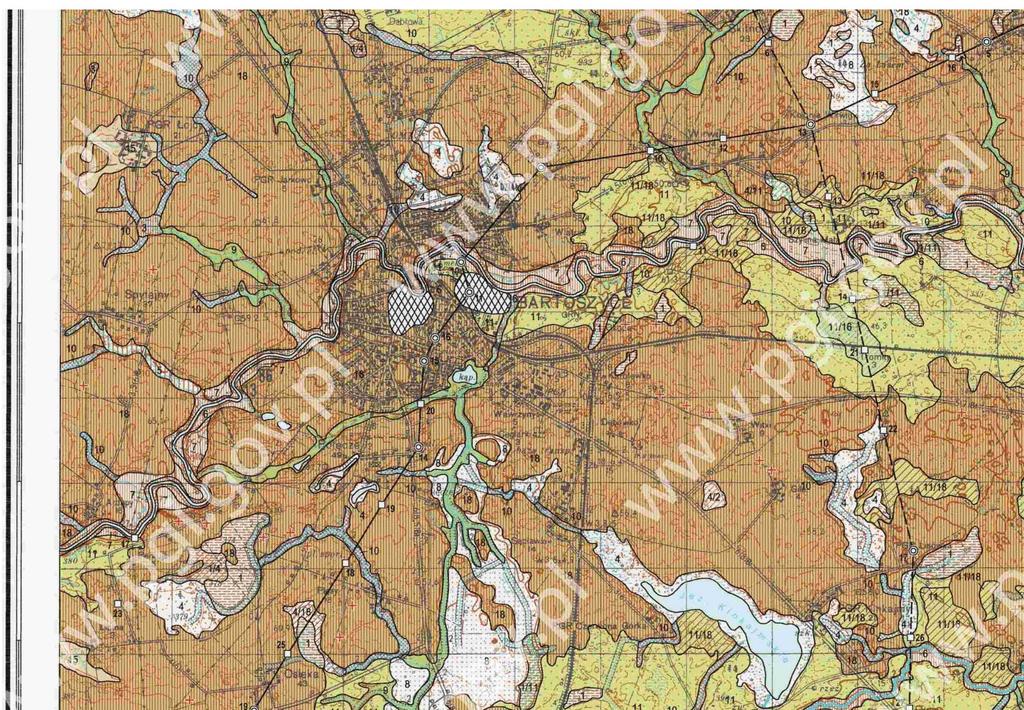

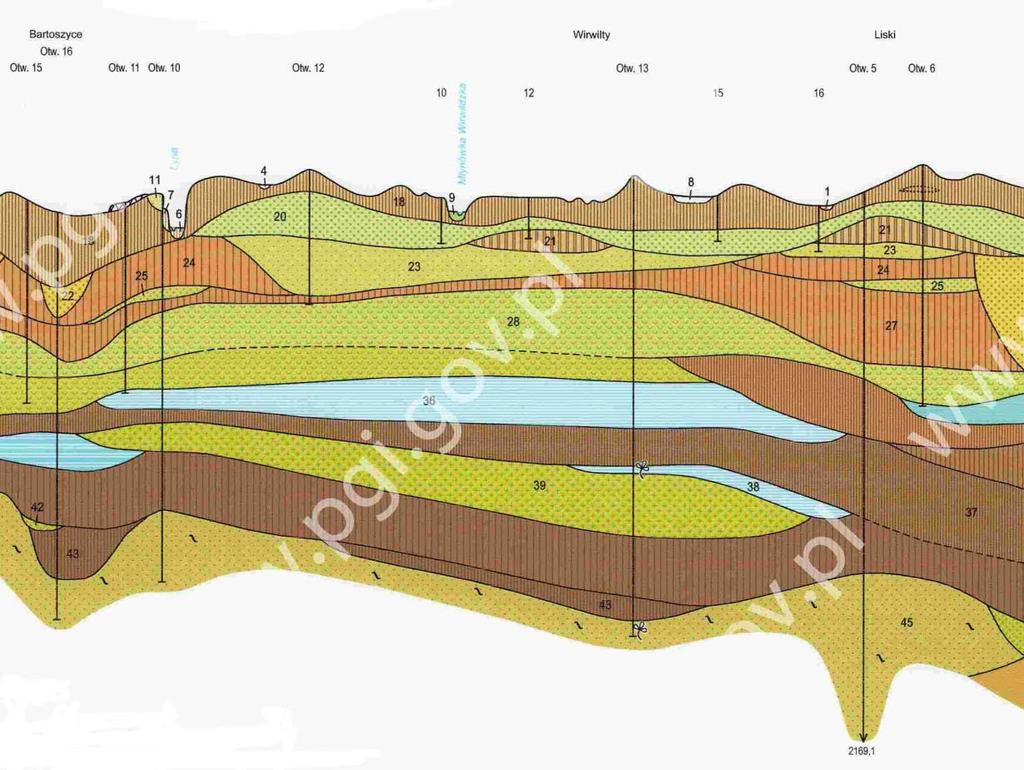

19 B BH W-1 (proj.) BH BH A Rejon projektowanych robót B A W-1 (proj.) Przekrój geologiczny A - B fragment Dane pochodzą z Centralnej Bazy Danych Geologicznych, PIG-PIB ( projektowany otwór Zał. nr 4a Temat: Wycinek Szczegółowej mapy geologicznej Polski w skali 1: arkusz 64 Bartoszyce (Drozd, Trzepla, 2009) Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak GEOFIZYKA TORUŃ S.A., ul. Chrobrego 50, TORUŃ

20 Wycinek MGŒP 1: arkusz Bartoszyce - plansza A (M¹dry, 2012r.) W-1 (proj.) Dane pochodz¹ z: W-1 (proj.) projektowany otwór Za³. nr 4b Temat: Wycinek mapy geoœrodowiskowej Polski, plansza A w skali 1: z zaznaczonym projektowanym otworem Projekt robót geologicznych na wykonanie otworu technicznego pod g³êboki uziom anodowy w miejscowoœci Wiatrak GEOFIZYKA TORUÑ S.A., TORUÑ ul. Chrobrego 50

21 Wycinek MGŒP 1: arkusz Bartoszyce - plansza B (Hrybowicz, 2012r.) W-1 (proj.) Dane pochodz¹ z: W-1 (proj.) projektowany otwór Za³. nr 4c Temat: Wycinek mapy geoœrodowiskowej Polski, plansza B w skali 1: z zaznaczonym projektowanym otworem Projekt robót geologicznych na wykonanie otworu technicznego pod g³êboki uziom anodowy w miejscowoœci Wiatrak GEOFIZYKA TORUÑ S.A., TORUÑ ul. Chrobrego 50

22 PROJEKT GEOLOGICZNO - TECHNICZNY OTWORU Nazwa otworu: W-1 Miejscowość: Gmina: Powiat: Województwo: Wiatrak Bartoszyce bartoszycki warmińsko-mazurskie Cel wiercenia: otwór techniczny Polska Spółka Gazownictwa Sp. z o.o. ul. Kasprzaka 25, Warszawa Oddział w Gdańsku, ul. Wałowa 41/43, Gdańsk GEOFIZYKA TORUŃ S.A. ul. Chrobrego TORUŃ Inwestor: Wykonawca: Współrzędne otworu: (ukł. 1992) 57,0 m n.p.m. Proj. głęb. otworu: 98,0 m Przewidywane pomiary, badania wypełnienie żwirem piaski i żwiry gliny zwałowe 90 wypełnienie żwirem lina nośna korek iłowy lub urobek gliniasty obszar zabudowy elektrod ZlSi rura PCV f = 32 mm obsypka koksikowa piaski i żwiry Otwór bezrdzeniowy, sonda gamma, laterolog, próby z koryta Otwór pionowy 50 gliny zwałowe korek iłowy lub urobek gliniasty 40 Czwartorzęd belka nośna korek iłowy lub urobek gliniasty gliny pylaste 10 Uwagi Utrudnienia wiertn.- ucieczki płuczki, zacisk. otw., dop. krzyw Ostateczna decyzja o konstrukcji otworu zostanie podjęta po analizie profilu litologicznego i wyników pomiarów karotażowych. Dopuszcza się korektę głębokości otworu w zakresie 50% do osiągnięcia celu. Grad. szczelin. i skaw. 6 Ilość płuczki l/min Grad. ciśnień i przep. 5 9l / sek Porowatość / wsp.filtr. 4 3 Obroty świdra / min Przewidywane zaleganie poziomów wodonośnych Stratygrafia Opis Głębokość [m] 2 Parametry wiercenia Przewidywana konstrukcja otworu (zarurowanie, zafiltrowanie, uszczelnienie rur, itp.) Dane dotyczące poziomów nasyconych Przewidywany profil litologiczny 1 CZĘŚĆ TECHNICZNA wypełnienie żwirem CZĘŚĆ GEOLOGICZNA 100 / 197 / Rzędna otworu: Nacisk [tony] projektowany otwór j: 54 15'37.6 l: 20 50'17.3 X: ,8 Y: ,2 mechaniczny obrotowy URB A Maszt 9,5 m NB-32 prawy max 2 tony , ,6 Sposób wiercenia: System wiercenia: Urządzenie: Wieża: Pompa: Obieg płuczki: (WGS 84) Rodzaj świdra, rdzeniówki X: Y: 6015 (ukł. 2000) świder Æ 143 mm, Æ 216 mm, Æ 308 mm (ew. Æ 170 mm,æ270 mm) W-1 (proj.) Rodzaj proj. płuczki 6016 wodno-iłowa bez komponentów uszlachetniających Zał. nr 5 Temat: Projekt robót geologicznych na wykonanie otworu technicznego pod głęboki uziom anodowy w miejscowości Wiatrak GEOFIZYKA TORUŃ S.A., TORUŃ ul. Chrobrego 50 Data: sierpień 2016 r.
