1 Frezy do pni Hydraulika Traktor

2 FSI power-tech ApS Założona przez Henninga Schmidt a w 2002 roku firma FSI power-tech ApS zajmuje się opracowywaniem i produkcją frezów do pni. Był to kluczowy obszar działalności tej firmy od momentu założenia, co pozwoliło zgromadzić szerokie know-how i doświadczenie w zakresie wyzwań mechanicznych związanych z cięciem pni drzew. Ze swojego zakładu w Ølholm w pobliżu Tørring w środkowej Jutlandii firma obsługuję wszystkich sowich klientów i dealerów w Danii oraz importerów z wielu krajów Europejskich. Firma eksportuje również do innych krajów na całym świecie, takich jak Ameryka, Australia i Nowa Zelandia. Frezy do pni FSI są kierowane do użytkowników profesjonalnych, takich jak architekci krajobrazu, ogrodnicy, firmy zajmujące się wycinką, deweloperzy, firmy leasingowe, gminy, spółdzielnie mieszkaniowe i inne firmy zajmujące się pielęgnacją zieleni. FSI zapewnia wysoką jakość wszystkich swoich produktów poprzez wykonywanie kontroli jakości i testowanie wszystkich swoich frezów do pni, przed ich wysłaniem do klienta. Chcemy, aby każdy klient używający frez do pni FSI, był w pełni zadowolony z jej pracy

3 Frezy pni FSI Paleta frezów do pni FSI składa się z trzech grup maszyn, które są podzielone w zależności od źródła ich napędu. Hydraulika Traktor Maszyna ta jest napędzana przez swój własny silnik. Urządzenie jest napędzane przez układ hydrauliczny np. z mini ładowarki, koparki lub podobnego nośnika narzędzi. Tarcza tnąca jest napędzana przez wałek PTO, a ruch w górę/w dół i na boki jest kontrolowany hydraulicznie. Hydraulika PTO FSI B20 FSI H20/H20S FSI T25 FSI B22 FSI H27/H27S FSI T27 FSI B28 FSI H50/H50S FSI T65 FSI D30 FSI H65 FSI D74 Objaśnienie symboli Ø40 cm Ø65 cm Ø105 cm B20 12 min. 25 min. 90 min. B22 10 min. 20 min. 70 min. 7 min. 15 min. 40 min. D30 6 min. 12 min. 35 min. D74 3 min. 6 min. 15 min. H20/HS 25 min. 30 min. 100 min. 12 min. 25 min. 75 min. 7 min. 18 min. 45 min. H65 3 min. 6 min. 15 min. T25 8 min. 15 min. 45 min. 6 min. 12 min. 35 min. 3 min. 6 min. 15 min. Średnica pnia S = Ruch wahadłowy System zębów TRIPLEX Każdy frez do pni FSI jest wyposażony w system zębów TRIPLEX. Zęby te mają kształt okrągły, a podczas pracy powierzchnia zużywająca się obejmuje około 120 stopni, dzięki temu ząb można obrócić trzy razy zanim będzie konieczna jego wymiana. Zęby te są mocowane za pomocą jednej nakrętki. Zęby są umieszczone w uchwytach wykonanych z wytrzymałego odlewu stalowego. Uchwyty te są umieszczone na tarczy tnącej w taki sposób, aby nie były konieczne żadne regulacje podczas wymiany zęba lub uchwytu. W celu zwiększenia wydajności uchwyty te są rozmieszczone na tarczy w układzie schodkowym, dzięki czemu każdy ząb wycina swoją własną ścieżkę. B28 H27/HS H50/HS T = Traktor D = Olej napędowy Hydraulika B = Benzyna H = Hydraulika Wraz z jednym z naszych klientów oszacowaliśmy zarys czasu koniecznego do wycięcia trzech różnych średnic pni drzew. Podane wartości dotyczą cięcia pnia drzewa o wysokości 15 cm, który jest zagłębiony 15 cm poniżej poziomu gruntu. Czasy podane w tabeli mogą się różnić w zależności od gatunku drzewa, wieku pnia, operatora maszyny i mocy danego nośnika narzędzi. T27 T65 Traktor Czasy cięcia pni drzew

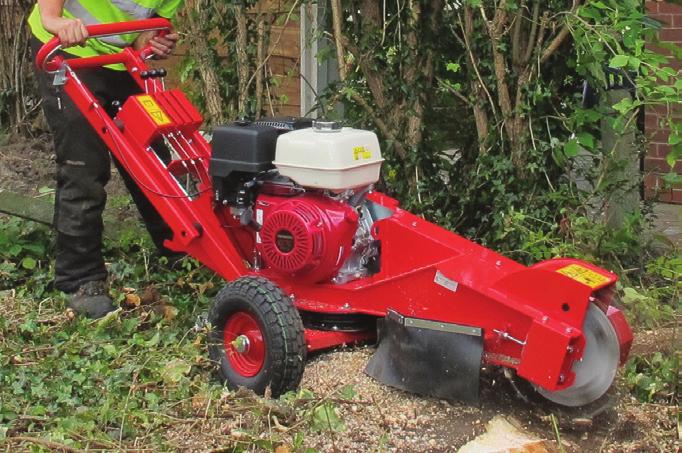

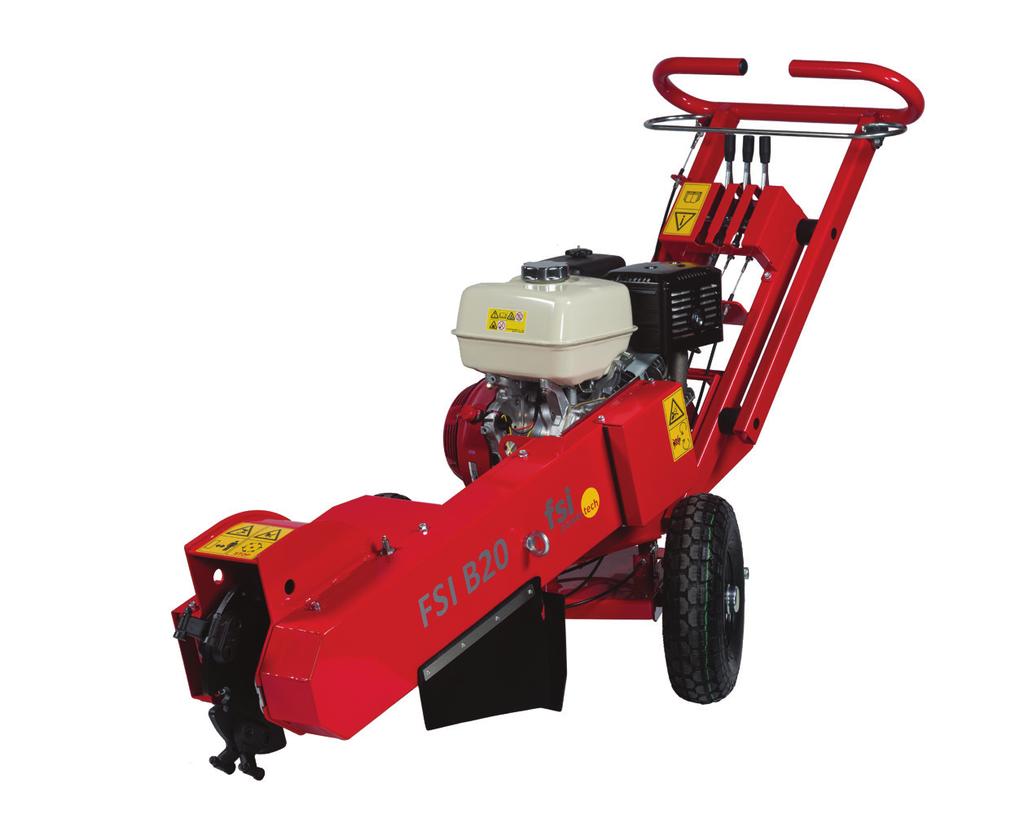

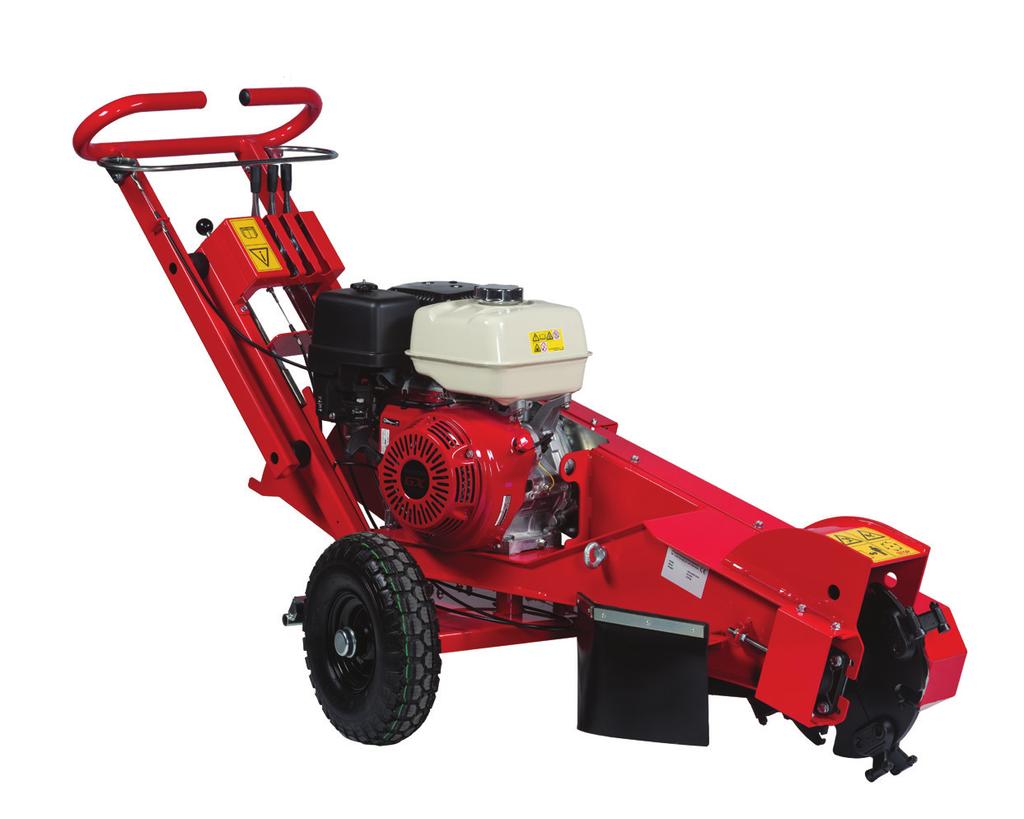

4 B20 Szerokość maszyny Ruch wahadłowy Wysokość/Głębokość 300 mm 200 mm 680 mm 800 mm 8,2 kw/11 HP Honda - Benzynowy Pojemność zbiornika 6,1 l - około 3 godziny Napęd kół Ręczny Hamulce Po jednym na każde koło Średnica tarczy tnącej Ø370 mm Zęby/szt. Ø20,5/8 Wymiary D x S x W 1800 x 680 x 1100 mm Masa 130 kg Pchany frez do pni z silnikiem benzynowym Osprzęt dodatkowy B20 to kompaktowy i wyważony frez do pni, który można stosować do cięcia wszystkich typów pni drzew. Punkt obrotu pomiędzy frezem do pni a podwoziem zapewnia łatwe i gładkie cięcie nawet w trudnych warunkach. Hamulce można blokować indywidualnie dla każdego koła, dzięki czemu maszyna może uzyskać łatwy dostęp do pnia. Indywidualne hamulce można również zastosować w celu łatwego wykonywania kroków. Kierownica o regulowanej wysokości Redukcja wibracji kierownicy Drążek zabezpieczający Osobne hamulce Dyszel do zaczepu kulowego i gniazdowego, do transportu do 10 km/h. Brak dopuszczenia na drogi publiczne. Licznik godzin z alarmem na każde 25 godzin w celu nasmarowania i na każde 100 godzin w celu wymiany oleju. Może stanowić doposażenie. Kolor specjalny zamiast oryginalnego czerwonego FSI. W tym przypadku należy oczekiwać dłuższego czasu dostawy. Centralny punkt obrotu Kompaktowa W = 68 cm Duży zakres pni

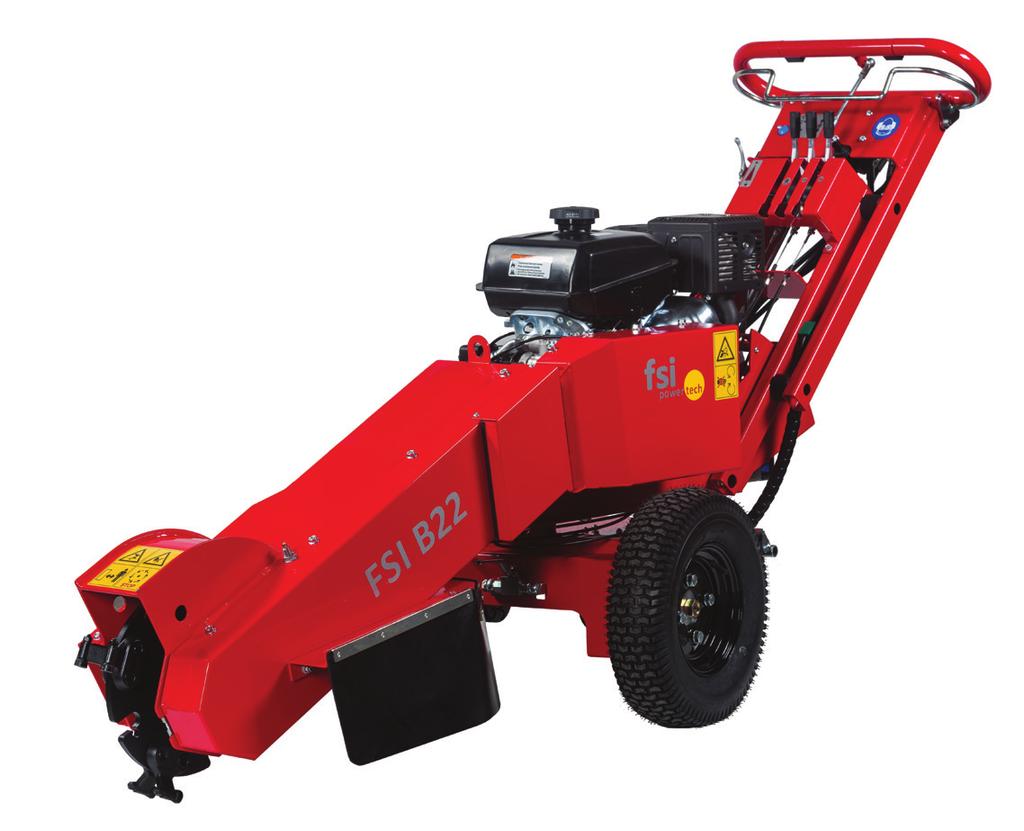

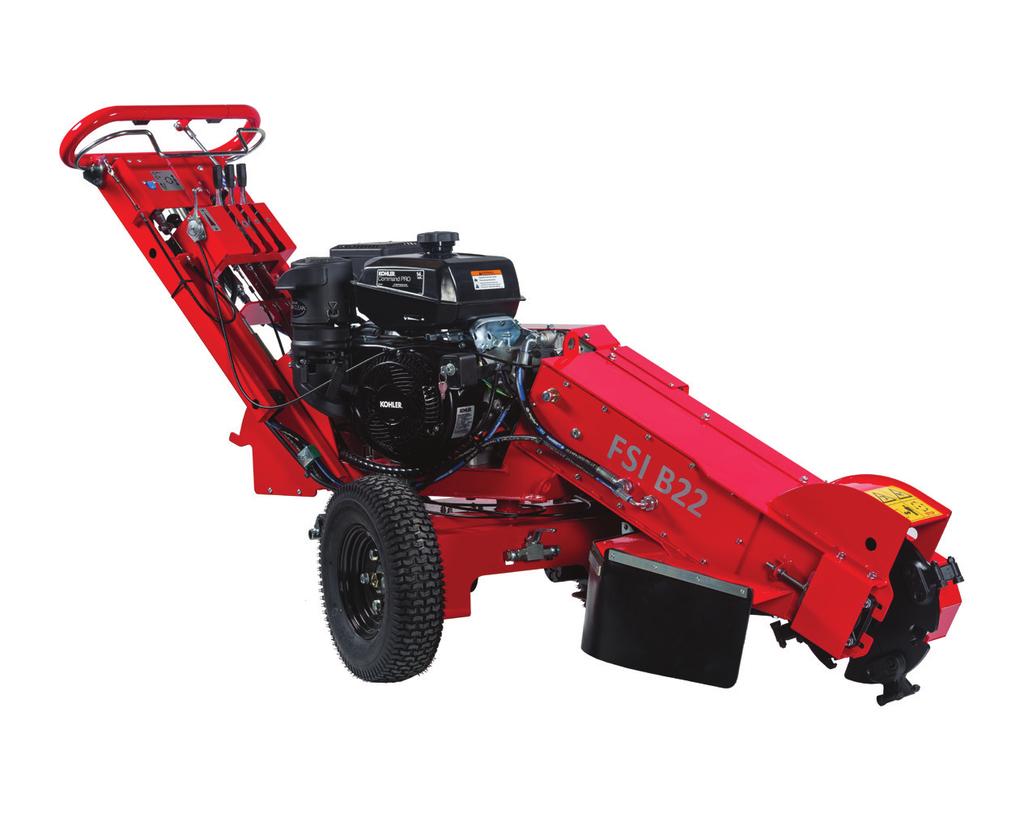

5 B22 Szerokość maszyny Ruch wahadłowy Wysokość/Głębokość 300 mm 250 mm 680 mm 900 mm 10,5 kw/14 HP Kohler - Benzynowy Pojemność zbiornika 6,1 l - około 3 godziny Napęd kół 2WD Hydrauliczny Hamulce Po jednym na każde koło Średnica tarczy tnącej Ø370 mm Zęby/szt. Ø20,5/8 Wymiary D x S x W 1740 x 680 x 1250 mm Masa 210 kg Frez do pni z napędem 2WD i silnikiem benzynowym Osprzęt dodatkowy FSI B22 to nowy frez do pni, który łączy wiele obszarów zastosowania modelu B20, ale ma własny napęd. Dzięki temu poruszanie się po nierównym terenie jest dużo łatwiejsze i jest szczególnie przydatne podczas ładowania lub rozładowywania z przyczepy. Hydrauliczny napęd kół, prędkość i kierunek jazdy są sterowane z kierownicy. Funkcja samobieżna zapewnia możliwość przemieszczania maszyny bez konieczności uruchamiania silnika. Licznik godzin z alarmem na każde 25 godzin w celu nasmarowania i na każde 100 godzin w celu wymiany oleju. Może stanowić doposażenie. Kolor specjalny zamiast oryginalnego czerwonego FSI. W tym przypadku należy oczekiwać dłuższego czasu dostawy. Przegub obrotowy pomiędzy frezem do pni a podwoziem zapewnia łatwy i gładki ruch wahadłowy freza do pni bez konieczności poruszania kół. Zapewnia to szybkie i wydajne cięcie pni nawet na pochylonych lub nierównych powierzchniach. Redukcja wibracji kierownicy Drążek zabezpieczający Osobne hamulce Centralny punkt obrotu Kompaktowa W = 68 cm Napęd na 2 koła Duży zakres pni

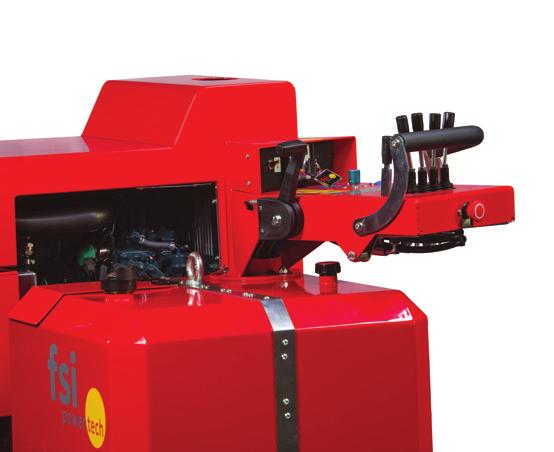

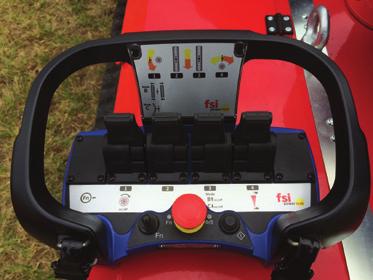

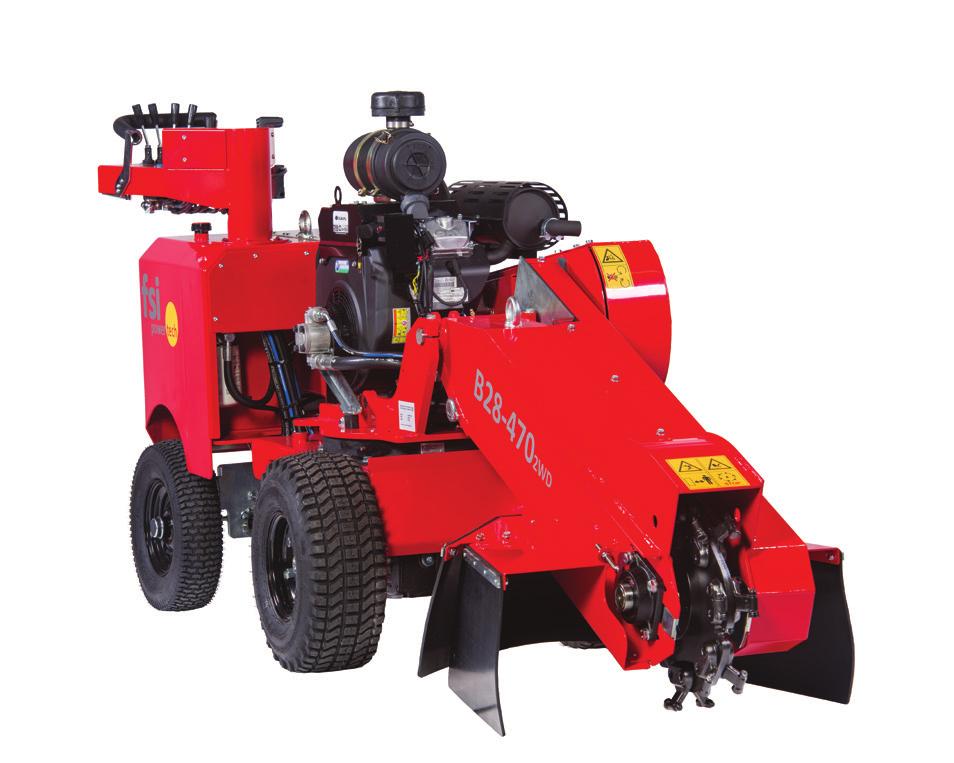

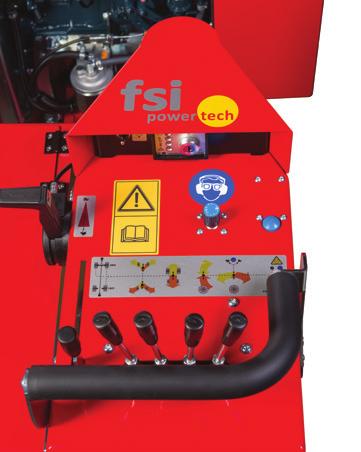

6 B28 Frez do pni z napędem 2WD i silnikiem benzynowym FSI B28 jest przeznaczona dla profesjonalnych użytkowników, którzy zajmują się wycinką pni. Wszystkie operacje włącznie z przemieszczaniem i cięciem pni są kontrolowane za pośrednictwem zintegrowanego panelu sterowania. Panel sterowania można stosować do załączania/ odłączania blokady dyferencjału jak również do regulowania prędkości ruchu wahadłowego. Wysoki poziom bezpieczeństwa; drążek zabezpieczający musi być aktywowany w celu uruchomienia tarczy tnącej. Szerokość maszyny Ruch wahadłowy Wysokość/Głębokość 800 mm 380 mm 800 mm 1350 mm Osprzęt dodatkowy Podwójne koło ze śrubą centralną i standardowymi oponami 18 x 7-9. Szerokość mm Podwójne koło ze śrubą centralną i oponami o profilu traktora 18 x 9,50-8. Szerokość mm Oświetlenie robocze LED. Włączane/wyłączane za pośrednictwem panelu sterowania. Kolor specjalny zamiast oryginalnego czerwonego FSI. W tym przypadku należy oczekiwać dłuższego czasu dostawy. Panel sterowania (B28 i D30) 19,8 kw/26,5 HP Kohler - Benzynowy Pojemność zbiornika 35 l - około 7 godziny Napęd kół 2WD Hydrauliczny Hamulce Automatyczne Średnica tarczy tnącej Ø470 mm Zęby/szt. Ø20,5/16 Wymiary D x S x W 2700 x 800 x 1160 mm Masa 600 kg Obrotowy panel sterowania Drążek zabezpieczający Napęd na 2 koła Sterowanie hydrauliczne Kompaktowa W = 80 cm Duży zakres pni

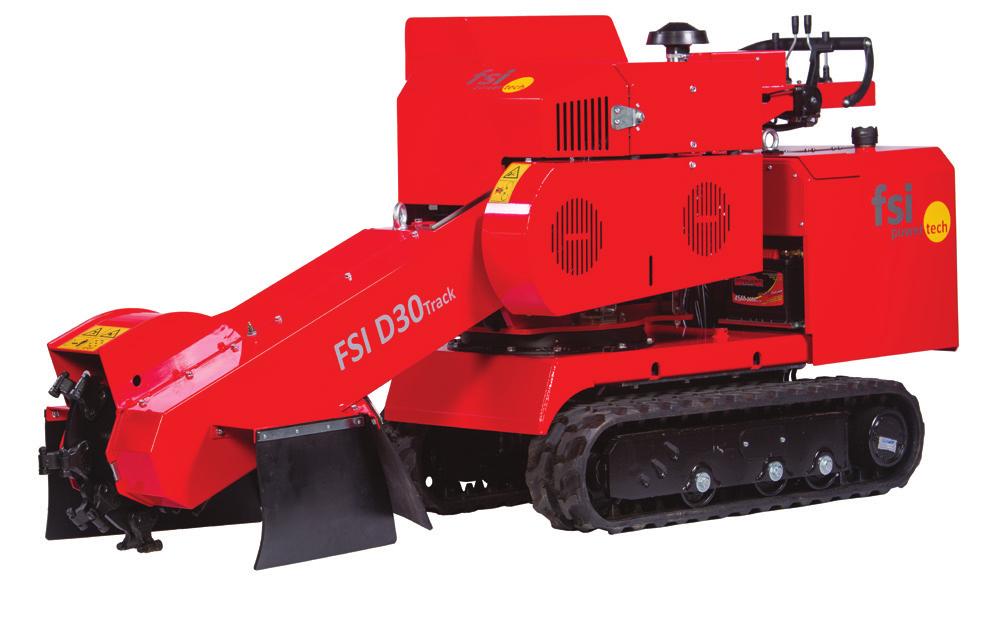

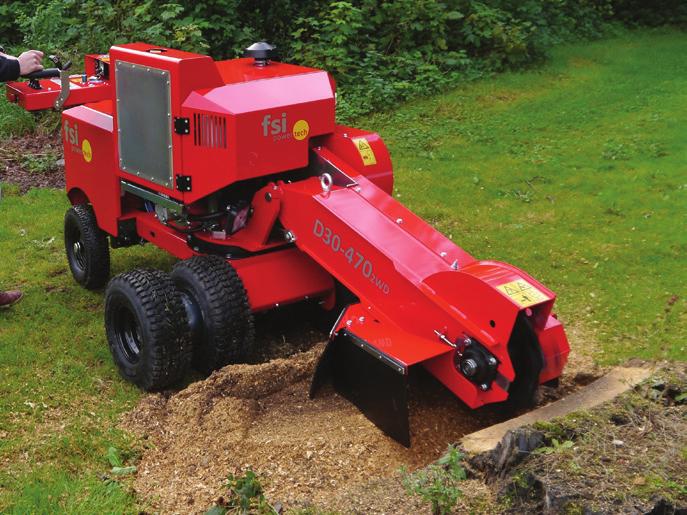

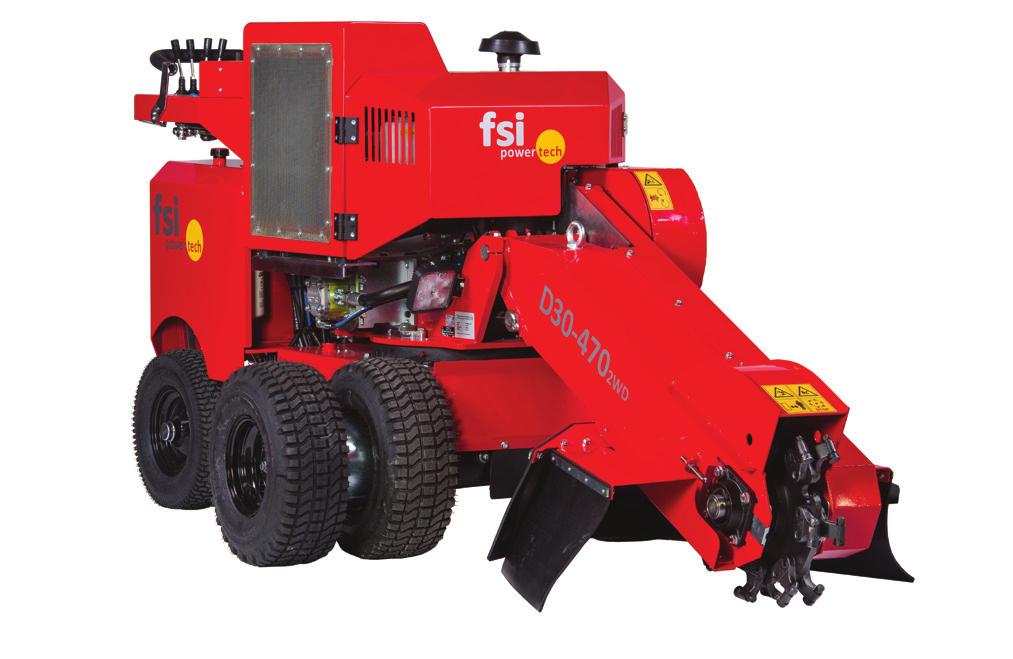

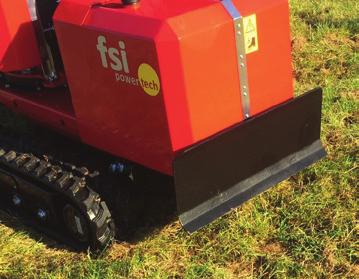

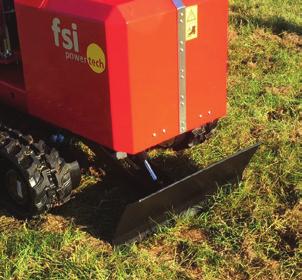

7 D30 Szerokość maszyny Ruch wahadłowy Wysokość/Głębokość 800 mm 380 mm D30 800/1350 mm D30 TRACK 800/1050 mm 1350 mm D30: frez do pni z napędem 2WD i silnikiem wysokoprężnym D30 TRACK: Frez do pni na gąsienicach z silnikiem wysokoprężnym FSI D30 jest przeznaczona dla profesjonalistów, którzy regularnie używają frez do pni. wysokoprężny zapewnia wysoką sprawność i doskonałą wydajność roboczą. FSI D30 TRACK to dobrze znany frez do pni D30, który zamiast kół został wyposażony w gąsienice. Jest przeznaczony dla profesjonalnych użytkowników, którzy często pracują w niedostępnym terenie. wysokoprężny zapewnia wysoką sprawność i doskonałą wydajność roboczą. Wszystkie operacje włącznie z przemieszczaniem i cięciem pni są kontrolowane za pośrednictwem zintegrowanego panelu sterowania. Panel sterowania można stosować do załączania/ odłączania blokady dyferencjału jak również do regulowania prędkości ruchu wahadłowego. Wysoki poziom bezpieczeństwa; drążek zabezpieczający musi być aktywowany w celu uruchomienia tarczy tnącej. Osprzęt dodatkowy Podwójne koło ze śrubą centralną i oponami o profilu traktora 18 x 9,50-8. Szerokość mm Kolor specjalny zamiast oryginalnego czerwonego FSI. W tym przypadku należy oczekiwać dłuższego czasu dostawy. Wszystkie operacje maszyny są sterowane za pośrednictwem obrotowego panelu sterowania, dzięki czemu operator może stać za maszyną podczas operowania i przemieszczania się do miejsca pracy, a podczas cięcia pnia panel sterowania może zostać obrócony, zapewniając dobrą widoczność pnia podczas procesu jego cięcia. Prędkość ruchu wahadłowego kontroluje się również z panelu sterowania. Wysoki poziom bezpieczeństwa; drążek zabezpieczający musi być aktywowany w celu uruchomienia tarczy tnącej. D30 TRACK sterowana zdalnie Taki sam jak D30 TRACK, ale wyposażony w pełne radiowe sterowanie dla wszystkich funkcji. Osprzęt dodatkowy 22 kw/30 HP Kubota - Wysokoprężny Pojemność zbiornika 35 l - około 10 godziny Napęd kół 2WD Hydrauliczny Hamulce Automatyczne Średnica tarczy tnącej Ø470 mm Zęby/szt. Ø24,5/16 Wymiary D x S x W 2700 x 1350 x 1220 mm Masa 725 kg D30 D30 TRACK Obrotowy panel sterowania Drążek zabezpieczający Napęd na 2 koła Zestaw podwójnych kół Sterowanie hydrauliczne - taka sama jak D30 PLUS Kompaktowa W = 80 cm Pojazd typu Off-road Oświetlenie Zdejmowane gąsienice robocze LED Duży zakres pni Kompaktowy W = 77,5 cm Oświetlenie robocze LED Zamontowany z tyłu lemiesz spychowy

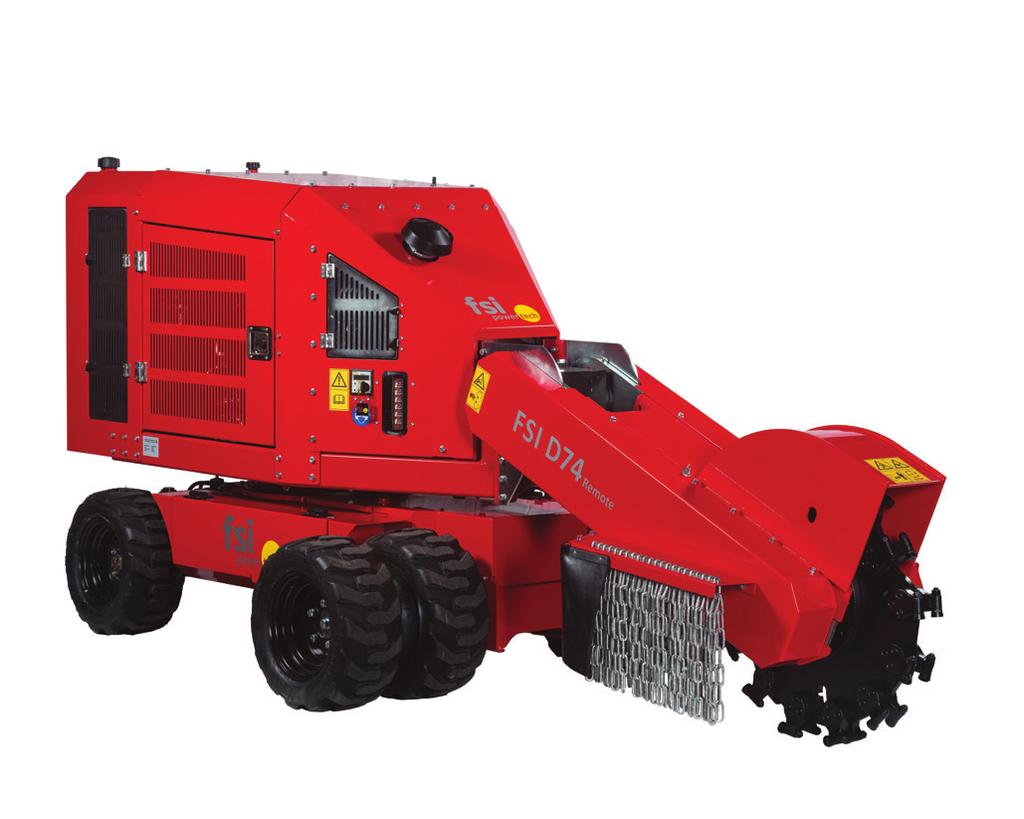

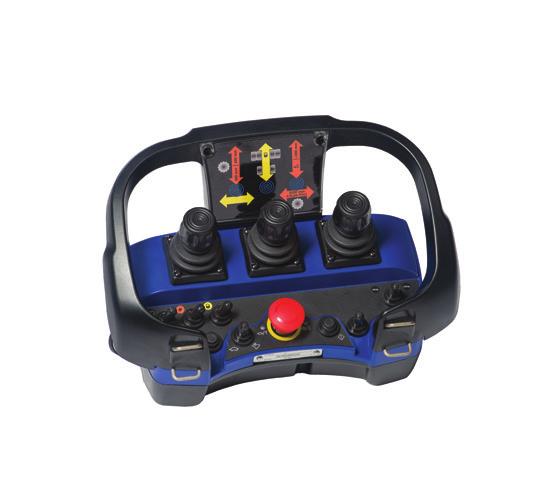

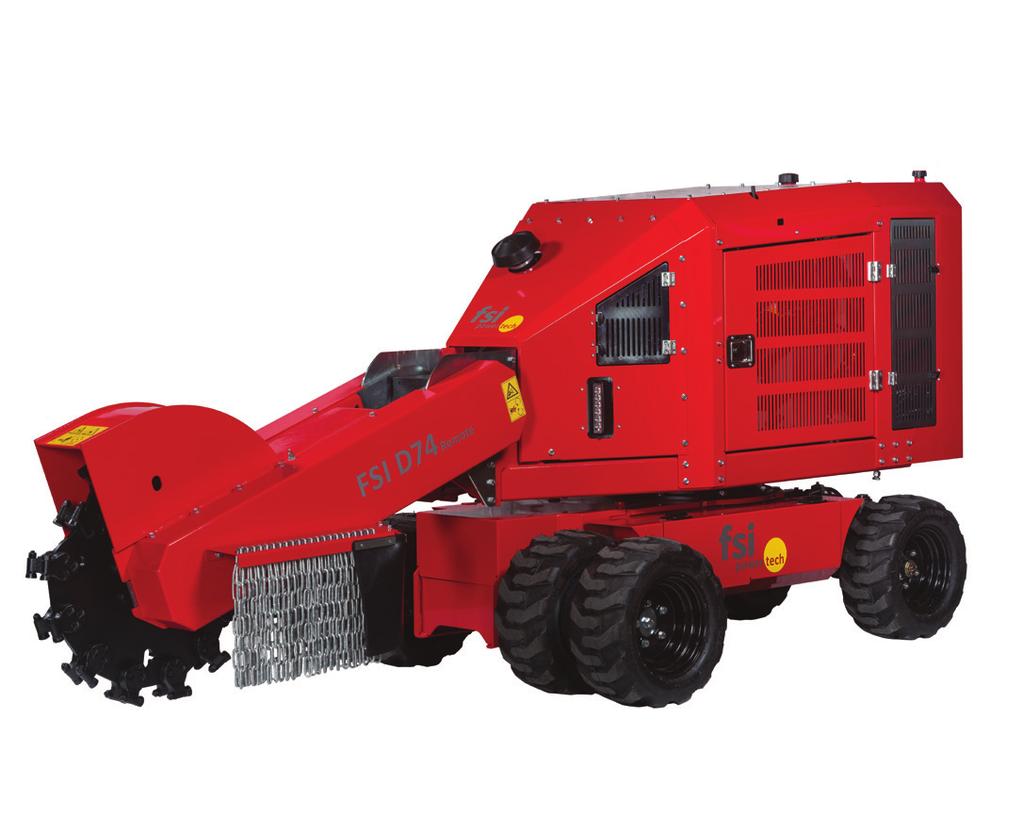

8 D74 REMOTE Szerokość maszyny Ruch wahadłowy Wysokość/Głębokość 600 mm 600 mm 890/1520 mm 2000 mm Mod H20 H27 H50 H65 H65 H65 55,4 kw/74 HP Kohler - Wysokoprężny Pojemność zbiornika 40 l - około Napęd kół 4WD Hydrauliczny Hamulce Automatyczne Frez do pni ze zdalnym sterowaniem, napędem 4WD i silnikiem wysokoprężnym FSI D74 do profesjonalnego stosowania przy codziennym frezowaniu pni. Mocny silnik wysokoprężny 74 HP o imponującym momencie obrotowym 300 Nm przy 1500 obr./min, duża tarcza tnąca 720 mm i szerokość robocza 2 m oznacza, że maszyna ta ma imponującą wydajność. W połączeniu z napędem na 4 koła i sterowaniem radiowym, model D74 Remote jest idealnym partnerem do cięcia pni drzew. Średnica tarczy tnącej Ø720 mm Zęby/szt. Ø28,5/28 Wymiary D x S x W 3200 x 890 x 1510 mm Masa 1650 kg jest zamontowana ładowarka akumulatora wraz z zapasowym akumulatorem dla systemu sterowania radiowego. Zawiera kabel do bezpośredniego podłączenia do sterowania zdalnego. Maszyna ta jest wyposażona w hydrauliczną funkcję pochylania w celu uzyskania dodatkowej głębokości cięcia. Maszyna ta jest wyposażona w automatyczną funkcję ruchu wahadłowego dla optymalnej wydajności cięcia. Automatyczne sterowanie reguluje prędkość ruchu wahadłowego w zależności od obciążenia silnika. Automatyczne sterowanie optymalizuje wydajność i upraszcza obsługę maszyny. Wszystkie ruchy i operacje cięcia pnia są sterowanie za pośrednictwem radiowego sterownika zdalnego. Na maszynie Sterowanie radiowe Zintegrowana ładowarka akumulatora Połączenie kablowe Napęd na 4 koła Blokada dyferencjału Zestaw podwójnych kół Dodatkowe pochylenie dla ++ głębokości cięcia 2 m szerokości roboczej Automatyczne sterowanie ruchem wahadłowym Oświetlenie robocze LED Pojemnik na narzędzia Zbiornik 40 l około 15 godzin pracy

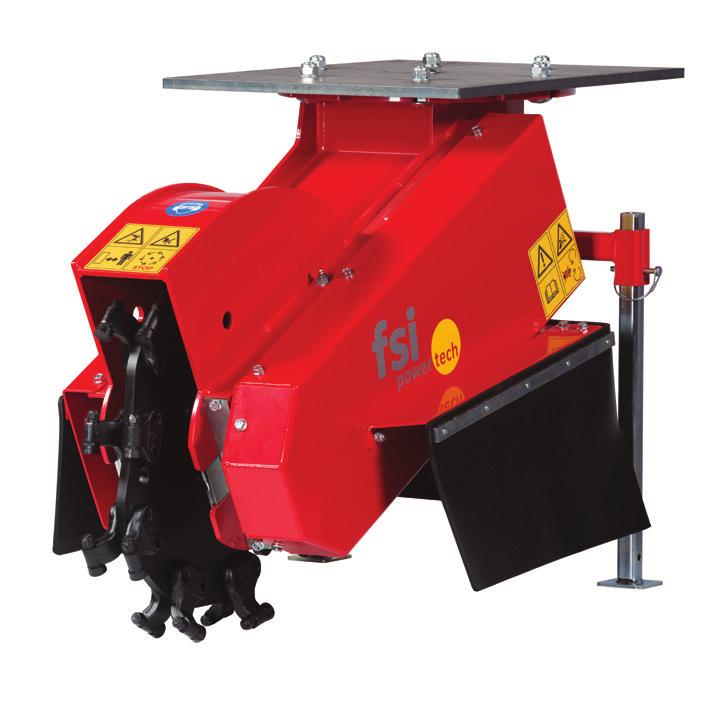

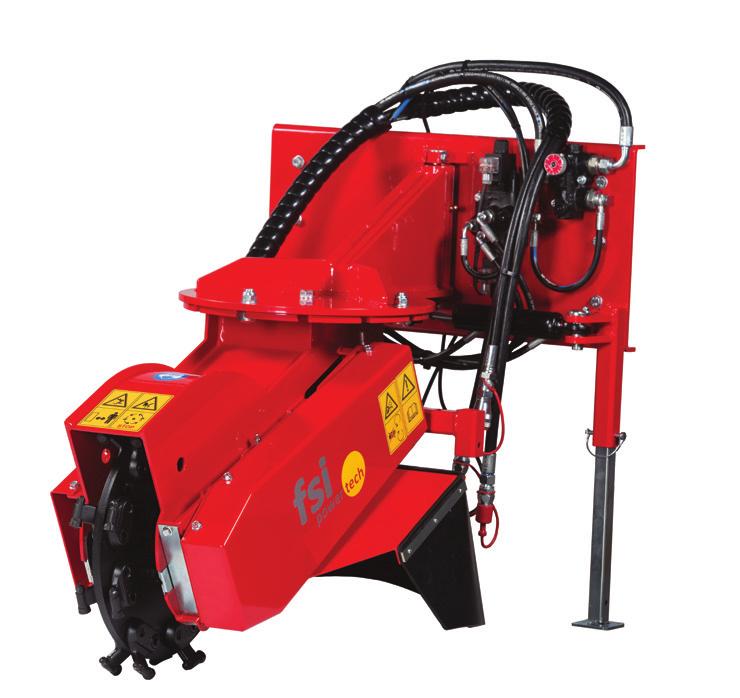

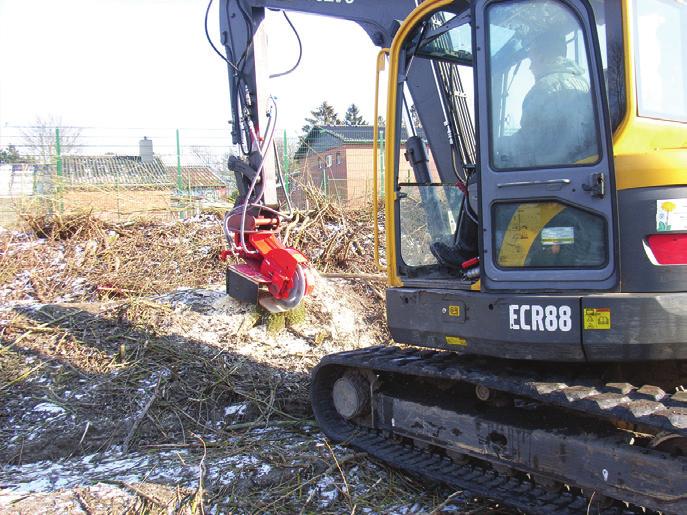

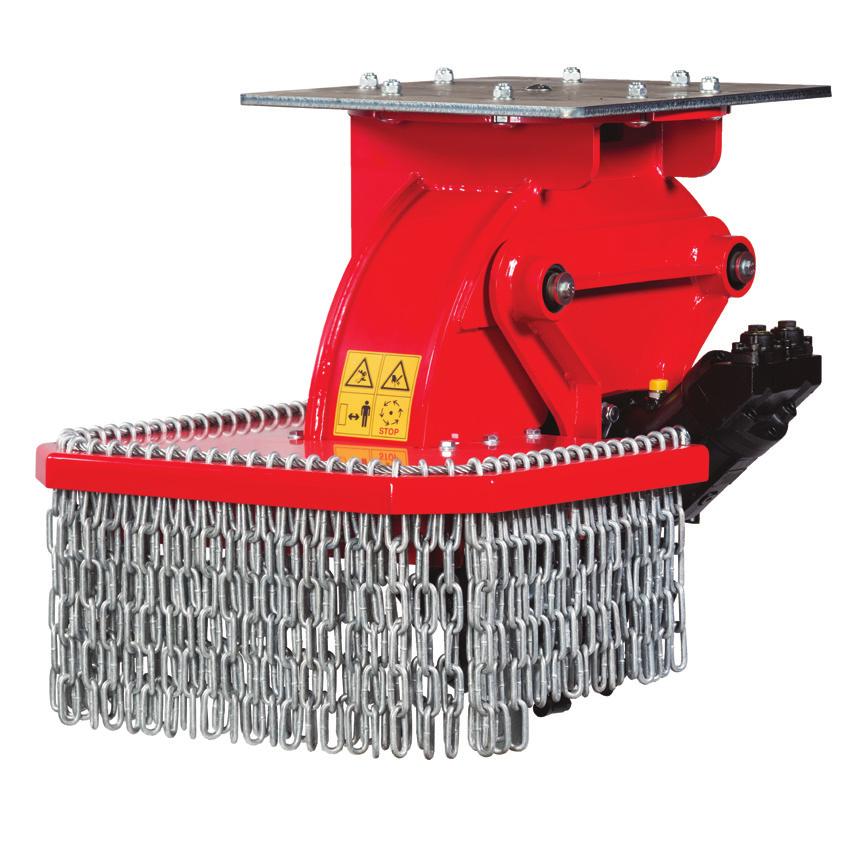

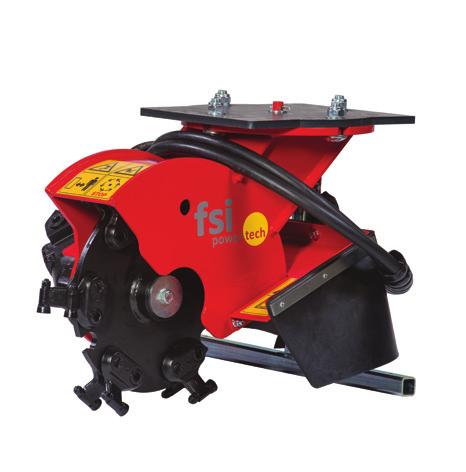

9 H20 / H27 / H50 / H65 Hydraulika Model Tarcza tnąca Przepływ oleju Maks. ciśnienie Wymaganie dla silnika Średnica Zęby/szt. Masa H l/min. 250 bar kw/15 25 HP Ø370 mm Ø20,5/12 70 kg H l/min. 250 bar kw/23-40 HP Ø470 mm Ø20,5/ kg H l/min. 250 bar kw/45-73 HP Ø570 mm Ø24,5/ kg H l/min. 350 bar Maks. 76 kw/100 HP Ø720 mm Ø28/ kg H l/min. 350 bar Maks. 85 kw/115 HP Ø720 mm Ø28/ kg H l/min. 350 bar Maks. 117 kw/160 HP Ø720 mm Ø28/ kg Frezy do pni napędzane hydraulicznie H20 Napędzane hydraulicznie frezy do pni do montażu na koparce lub podobnej maszynie, która jest wykorzystywana do ruchu wahadłowego i góra/dół. Możliwość wyboru kierunku cięcia. Kierunek cięcia można łatwo ustawić w krokach 45 stopni na złączu pomiędzy jednostką a płytą mocującą dla przyłącza narzędzia. Jednostki te są wyposażone w niepowlekaną płytę górną, na której można zainstalować opcjonalne przyłącze narzędzia. Mamy w ofercie również różne przyłącza narzędzi. Maszyna wymaga bezciśnieniowego powrotu oleju do zbiornika (olej przecieku). H65 H50 H20 H50 Koparka 1,5 2,5 tony Napęd bezpośredni Dostarczane wraz z przewodami hydraulicznymi H27 Koparka 3-7 ton Pasek klinowy Dostarczane wraz z przewodami hydraulicznymi Koparka 8-14 ton Pasek klinowy H65 Dodatkowy amortyzator 3 różne wielkości silnika Koparka ton Niepowlekana płyta górna H27

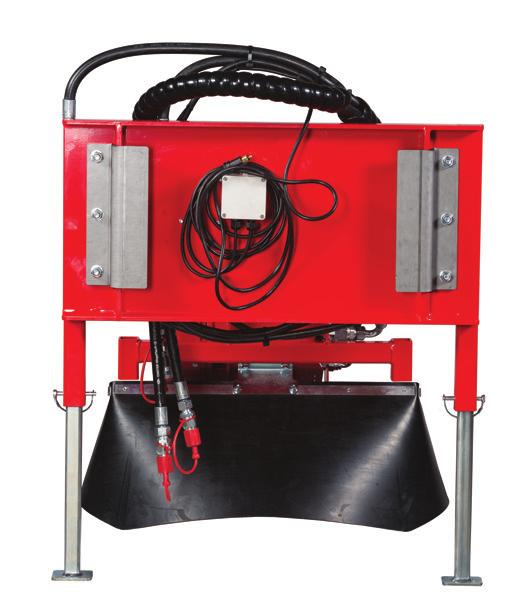

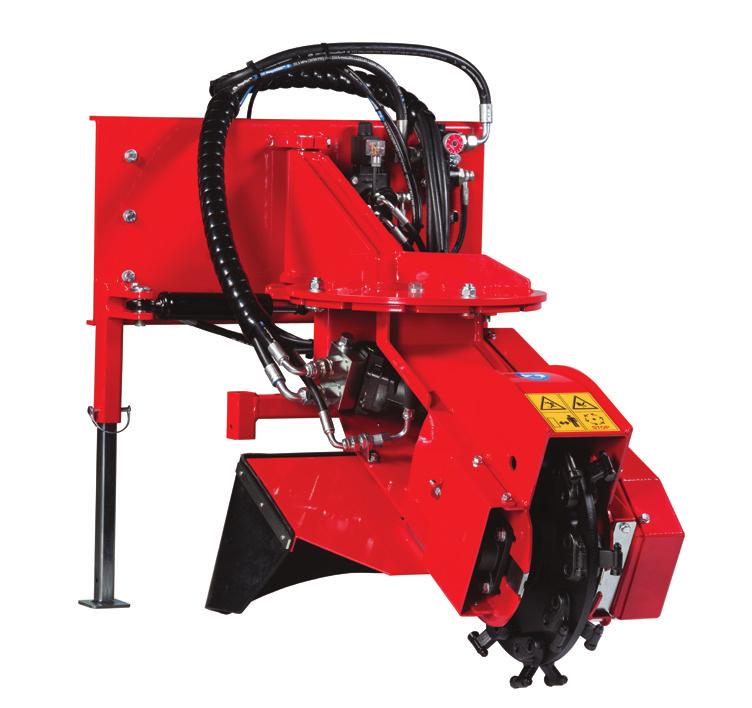

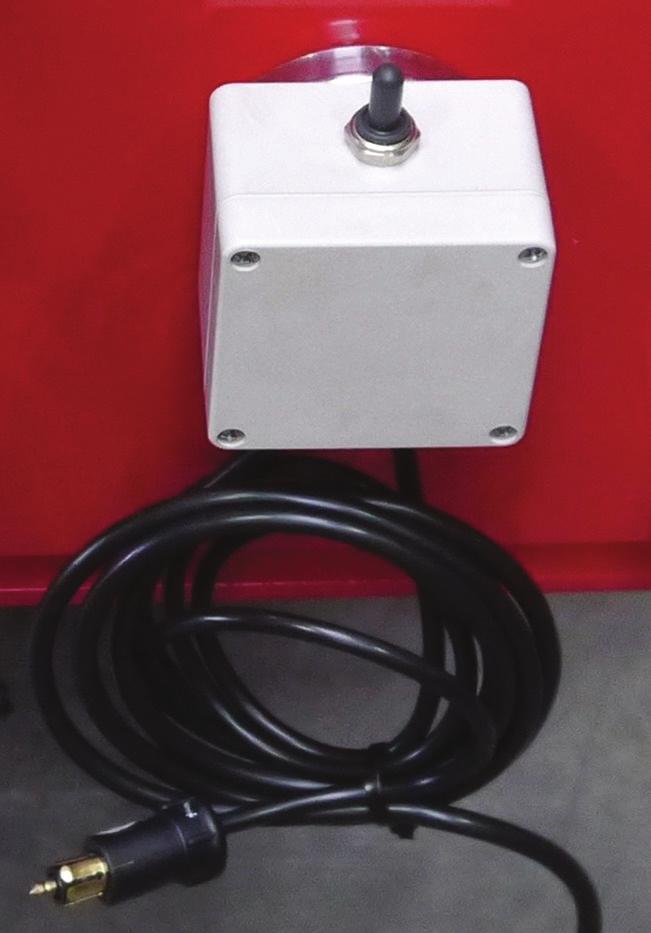

10 H20S / H27S / H50S Hydraulika Tarcza tnąca Model Przepływ oleju Maks. ciśnienie Wymaganie dla silnika Średnica Zęby/szt. Masa H20S l/min. 250 bar kw/15 25 HP Ø370 mm Ø20,5/12 92 kg T25 H27S l/min. 250 bar kw/23-40 HP Ø470 mm Ø20,5/ kg T27 H50S l/min. 250 bar kw/45-73 HP Ø570 mm Ø24,5/ kg T65 Hydrauliczne frezy do pni z ruchem wahadłowym Skrzynka elektryczna Skrzynka elektryczna z przełącznikiem i magnesem dla wszystkich modeli HS. Napędzane hydraulicznie frezy do pni ze zintegrowanym ruchem wahadłowym do montażu na ładowarkach lub nośnikach narzędzi. Maszyna ta jest wyposażona we wspornik do mocowania przyłącza narzędzia. W razie potrzeby możemy również dostarczyć gotowe przyłącze narzędzia. Ruch wahadłowy jest kontrolowany przez siłowniki hydrauliczne, a jego obsługa odbywa się za pośrednictwem skrzynki elektrycznej przy użyciu mini dżojstika. Możemy również dostarczyć modele HS do sterowania hydraulicznego - wymagają one 5 połączeń hydraulicznych. Maszyna wymaga bezciśnieniowego powrotu oleju do zbiornika (olej przecieku). H27S 20HS Mini ładowarka/nośnik narzędzi 1,5 2,5 tony Napęd bezpośredni Dostarczane wraz z przewodami hydraulicznymi 27HS Mini ładowarka/nośnik narzędzi 3-7 ton Pasek klinowy Dostarczane wraz z przewodami hydraulicznymi 50HS Mini ładowarka/nośnik narzędzi 8-14 ton Pasek klinowy

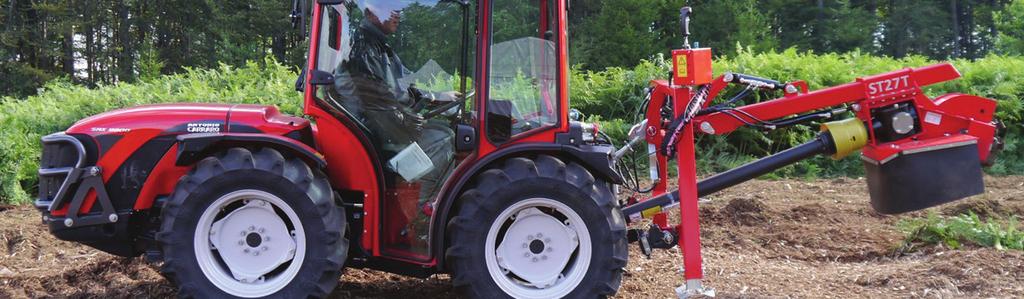

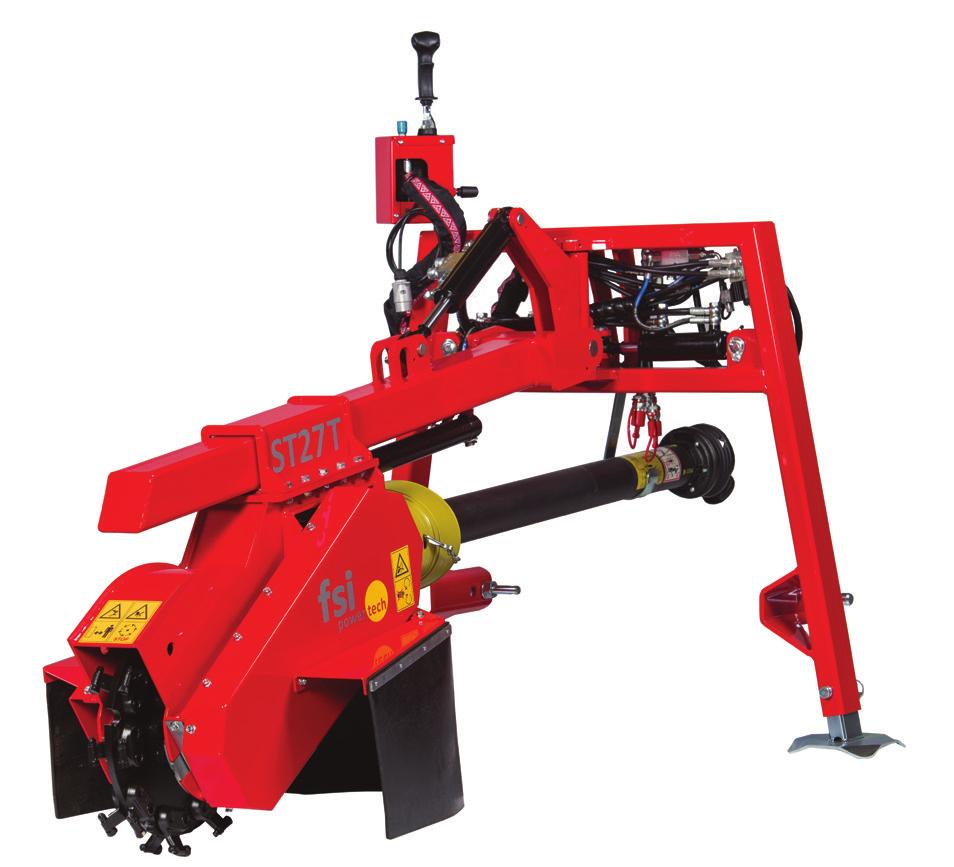

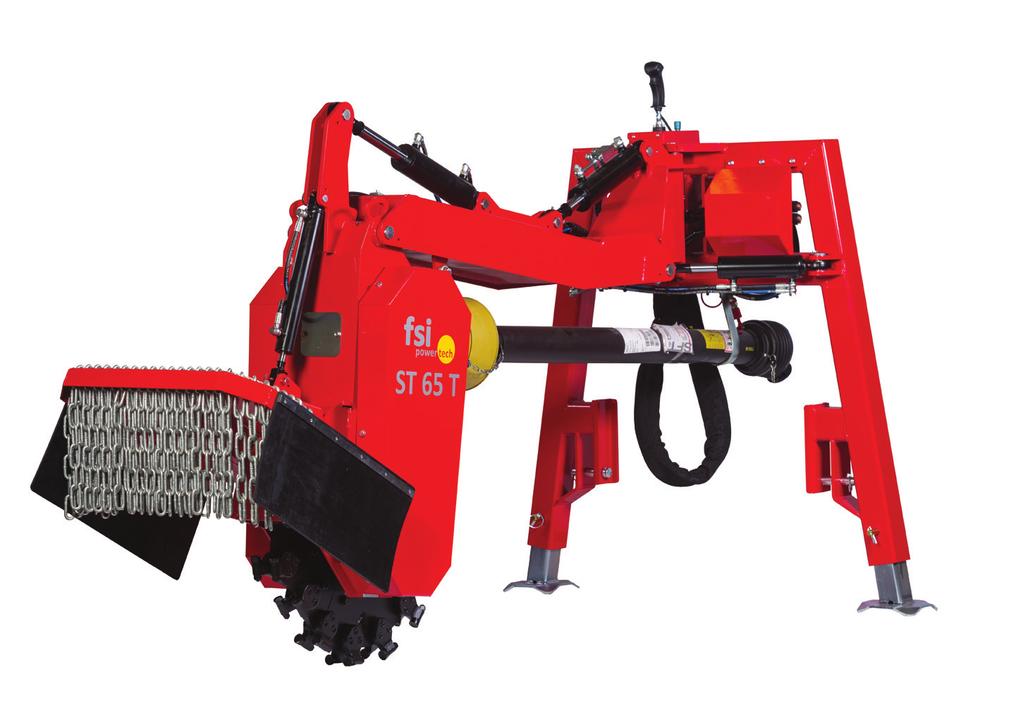

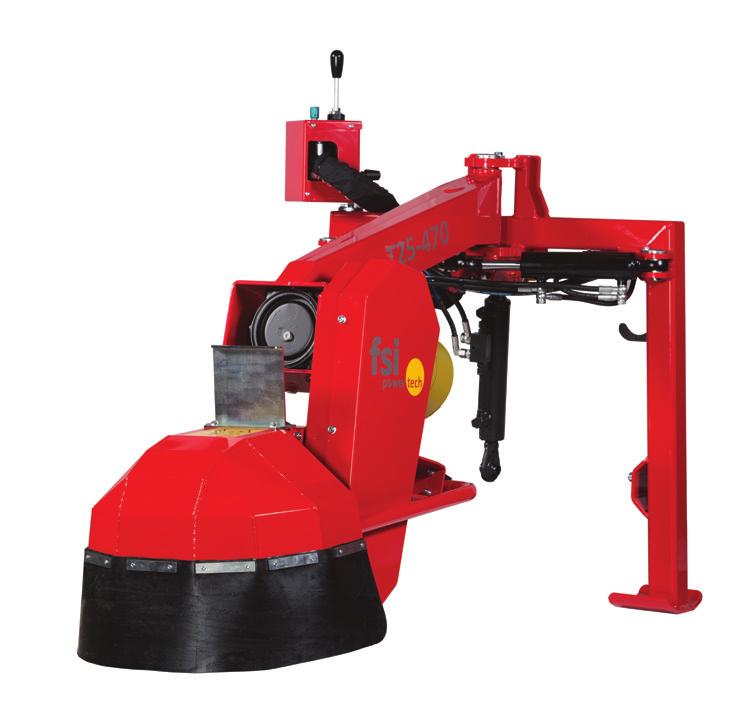

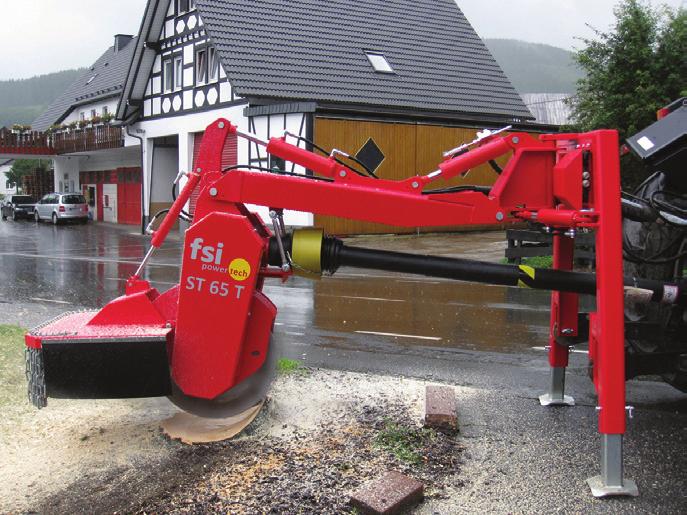

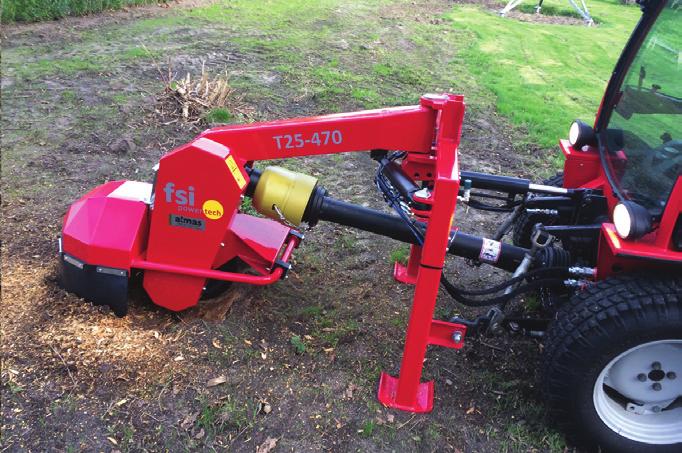

11 Ruch wahadłowy Wysokość Głębokość T25 / T27 / T65 Traktor T mm T mm T mm T mm T mm T mm T mm T mm T mm Wymagana moc a Maks. przepływ/ ciśnienie oleju Tarcza tnąca Wymiary D x S x W Średnica Zęby/szt. Masa g T KW/25-55 HP 35 l/min., przy 150 barach 1750 x 1000 x 1100 mm Ø470 mm Ø20,5/ kg g T kw/35-80 HP 35 l/min., przy 180 barach 2000 x 1350 x 1200 mm Ø470 mm Ø24,5/ kg g T kw/ HP 90 l/min., przy 180 barach 3200 x 1520 x 1700 mm Ø720 mm Ø28/ kg Frez do pni FSI do montażu na traktorach z PTO T25 Mamy w ofercie trzy silne modele w serii frezów do pni zaprojektowanych do stosowania na traktorach lub podobnych maszynach z PTO i 3-punktowym zaczepem. Te trzy rozmiary są przystosowane do trzech różnych klas traktorów dla zapewnienia maksymalnego wykorzystania i wydajności. Obsługa jest wykonywana za pośrednictwem dołączonego dżojstika, który w zależności od potrzeb jest montowany na ramie lub w innym miejscu przy użyciu dostarczonego wspornika. T27 T65 T25 T27 Hydrauliczne połączenie górne Rozsuwanie hydrauliczne Dżojstik elektryczny/ Dżojstik elektryczny/ hydrauliczny Wał PTO 3-punktowe sprzęganie dla kat. 1 Rama z nogami wsporczymi hydrauliczny Wał PTO 3-punktowe sprzęganie dla kat. 1/2 Regulowane nogi wsporcze T65 Rozsuwanie hydrauliczne Ruch równoległy głowicy tnącej Hydrauliczne podnoszenie osłony przed skrawkami Dżojstik elektryczny/hydrauliczny Wał PTO 3-punktowe sprzęganie dla kat. 1/2 Regulowane nogi wsporcze

12 FSI power-tech ApS Erhvervsparken 4B 7160 Tørring, Dania Tel.: Frezy do pni dla profesjonalistów Projektowane i produkowane w Danii Sprzedawca Importer
