1 Frezy do pni Hydraulika 2018 Traktor

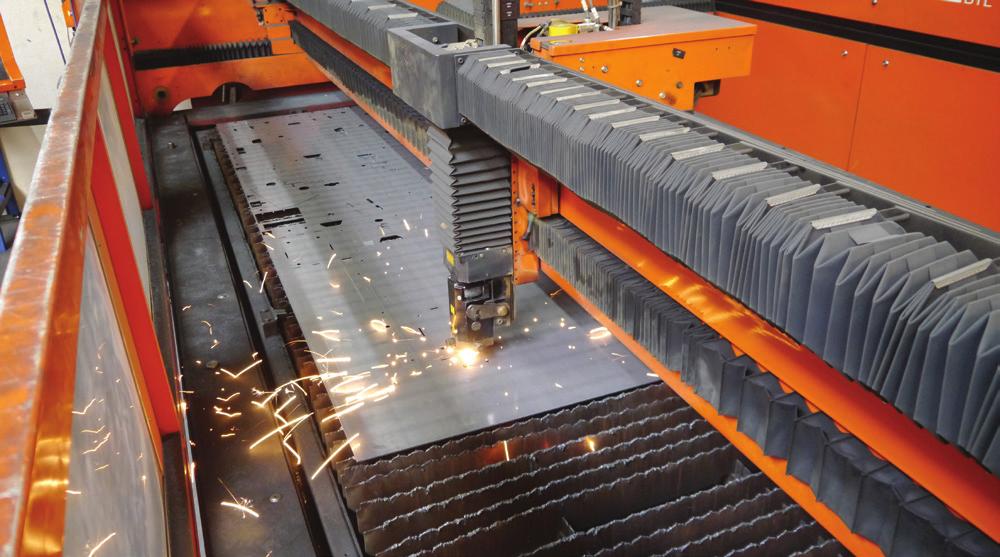

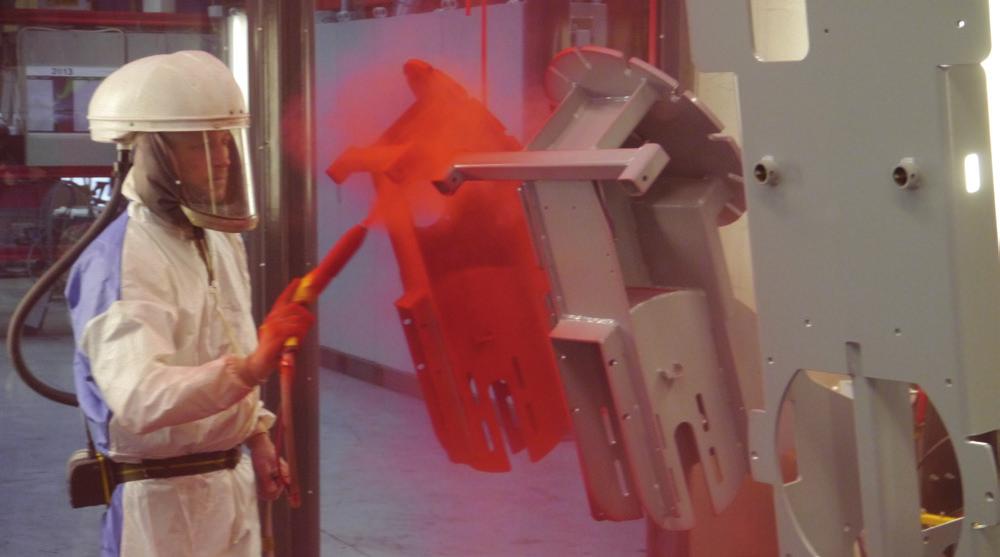

2 FSI power-tech ApS Założona przez Henninga Schmidt a w 2002 roku firma FSI Power-tech ApS zajmuje się opracowywaniem i produkcją frezów do pni. Był to kluczowy obszar działalności tej firmy od momentu założenia, co pozwoliło zgromadzić szerokie know-how i doświadczenie w zakresie wyzwań mechanicznych związanych z cięciem pni drzew. Ze swojego zakładu w Ølholm w pobliżu Tørring w środkowej Jutlandii firma obsługuję wszystkich sowich klientów i dealerów w Danii oraz importerów z wielu krajów Europejskich. Firma eksportuje również do innych krajów na całym świecie, takich jak Ameryka, Australia i Nowa Zelandia. Frezy do pni FSI są kierowane do użytkowników profesjonalnych, takich jak architekci krajobrazu, ogrodnicy, firmy zajmujące się wycinką, deweloperzy, firmy leasingowe, gminy, spółdzielnie mieszkaniowe i inne firmy zajmujące się pielęgnacją zieleni. FSI zapewnia wysoką jakość wszystkich swoich produktów poprzez wykonywanie kontroli jakości i testowanie wszystkich swoich frezów pni, przed ich wysłaniem do klienta. Chcemy, aby każdy klient używający freza do pni FSI, był w pełni zadowolony z jego pracy.

3 Frezy do pni FSI Paleta frezów do pni FSI składa się z trzech grup maszyn, które są podzielone w zależności od źródła ich napędu. Hydraulika Traktor Maszyna ta jest napędzana przez swój własny silnik Urządzenie jest napędzane przez układ hydrauliczny np. z mini ładowarki, koparki lub podobnego nośnika narzędzi. Tarcza tnąca jest napędzana przez wałek PTO, a ruch w górę/w dół i na boki jest kontrolowany hydraulicznie. Hydraulika PTO FSI B20 FSI H20/H20S FSI T25 FSI B22 FSI H40/H40S FSI T27 FSI B28 FSI H52 FSI T65 FSI D30 FSI H65 FSI D74 B = Benzyna H = Hydraulika S = Ruch wahadłowy Ø105 cm B20 12 minut 25 minut 90 minut B22 10 minut 20 minut 70 minut 7 minut 15 minut 40 minut D30 6 minut 12 minut 35 minut D74 3 minuty 6 minut 15 minut H20/H20S 25 minut 30 minut 100 minut 12 minut 25 minut 75 minut 7 minut 18 minut 45 minut H65 3 minuty 6 minut 15 minut T25 8 minut 15 minut 45 minut 6 minut 12 minut 35 minut 3 minuty 6 minut 15 minut Sprzęgło zasilania H40/H40S Sprzęgło zasilania, znajdujące się między silnikiem a kołem tnącym, to silne i wyjątkowe sprzęgło hydrauliczne ze zintegrowanym hamulcem. Sprzęgło włącza się gładko i wydajnie z 4 cylindrami, a kiedy jest rozłączone, hamulec aktywuje się automatycznie. H52 T27 T65 B28 Wraz z jednym z naszych klientów oszacowaliśmy zarys czasu koniecznego do wycięcia trzech różnych średnic pni drzew. Podane wartości dotyczą cięcia pnia drzewa o wysokości 15 cm, który jest zagłębiony 15 cm poniżej poziomu gruntu. Czasy podane w tabeli mogą się różnić w zależności od gatunku drzewa, wieku pnia, operatora maszyny i mocy danego nośnika narzędzi. D = Olej napędowy Ø65 cm Zęby są umieszczone w uchwytach wykonanych z wytrzymałego odlewu stalowego. Uchwyty te są umieszczone na tarczy tnącej w taki sposób, aby nie były konieczne żadne regulacje podczas wymiany zęba lub uchwytu. W celu zwiększenia wydajności uchwyty te są rozmieszczone na tarczy w układzie schodkowym, dzięki czemu każdy ząb wycina swoją własną ścieżkę. Czasy cięcia pni drzew T = Traktor Ø40 cm Średnica pnia Hydraulika Każdy frez do pni FSI jest wyposażony w system zębów TRIPLEX. Zęby te mają kształt okrągły, a podczas pracy powierzchnia zużywająca się obejmuje około 120 stopni, dzięki temu ząb można obrócić trzy razy zanim będzie konieczna jego wymiana. Zęby te są mocowane za pomocą jednej nakrętki. Objaśnienie symboli Traktor System zębów TRIPLEX

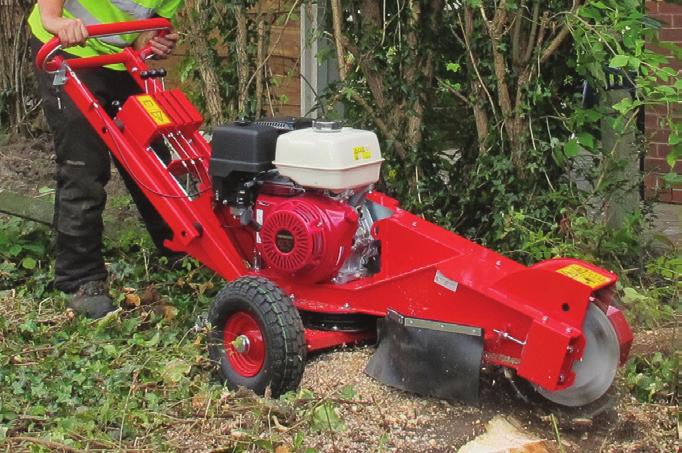

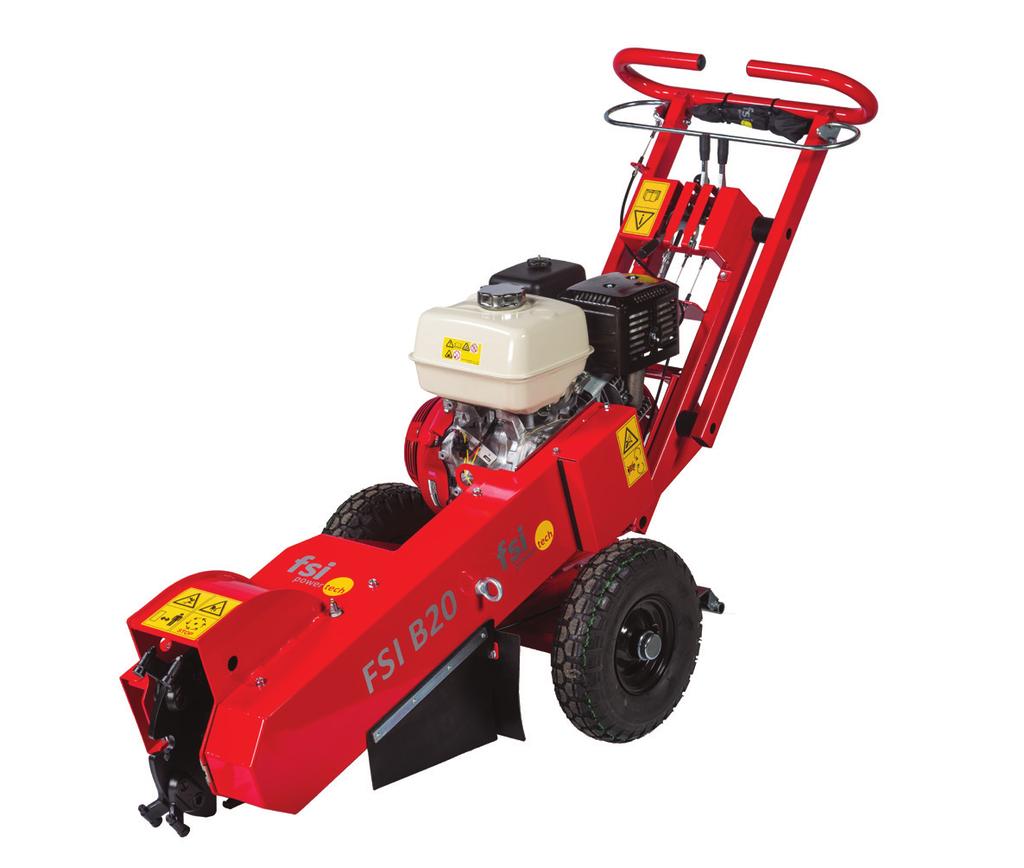

4 B20 Głębokość wcięcia Szerokość maszyny Ruch wahadłowy Wysokość/Głębokość 300 mm 200 mm Maks.: 23,5 mm 680 mm 800 mm 8,2 kw/11 HP Honda - Benzynowy Pojemność zbiornika 6,1 l - około 3 godziny Napęd kół Ręczny Hamulce Po jednym na każde koło Średnica tarczy tnącej Ø370 mm Zęby/szt. Ø20,5/8 Wymiary D x S x W 1800 x 680 x 1100 mm Masa 130 kg Pchany frez do pni z silnikiem benzynowym Osprzęt dodatkowy B20 to kompaktowy i wyważony frez do pni, którą można stosować do cięcia wszystkich typów pni drzew. Dyszel do zaczepu kulowego i gniazdowego, do transportu do 10 km/h. Brak dopuszczenia na drogi publiczne. Punkt obrotu pomiędzy frezem do pni a podwoziem zapewnia łatwe i gładkie cięcie nawet w trudnych warunkach. Licznik godzin z alarmem na każde 25 godzin w celu nasmarowania i na każde 100 godzin w celu wymiany oleju. Może stanowić doposażenie. Hamulce można blokować indywidualnie dla każdego koła, dzięki czemu maszyna może uzyskać łatwy dostęp do pnia. Indywidualne hamulce można również zastosować w celu łatwego wykonywania kroków. Kolor specjalny zamiast oryginalnego czerwonego FSI. W tym przypadku należy oczekiwać dłuższego czasu dostawy. Kierownica o regulowanej wysokości Redukcja wibracji kierownicy Drążek zabezpieczający Osobne hamulce Centralny punkt obrotu Kompaktowy W = 68 cm Duży zakres pni

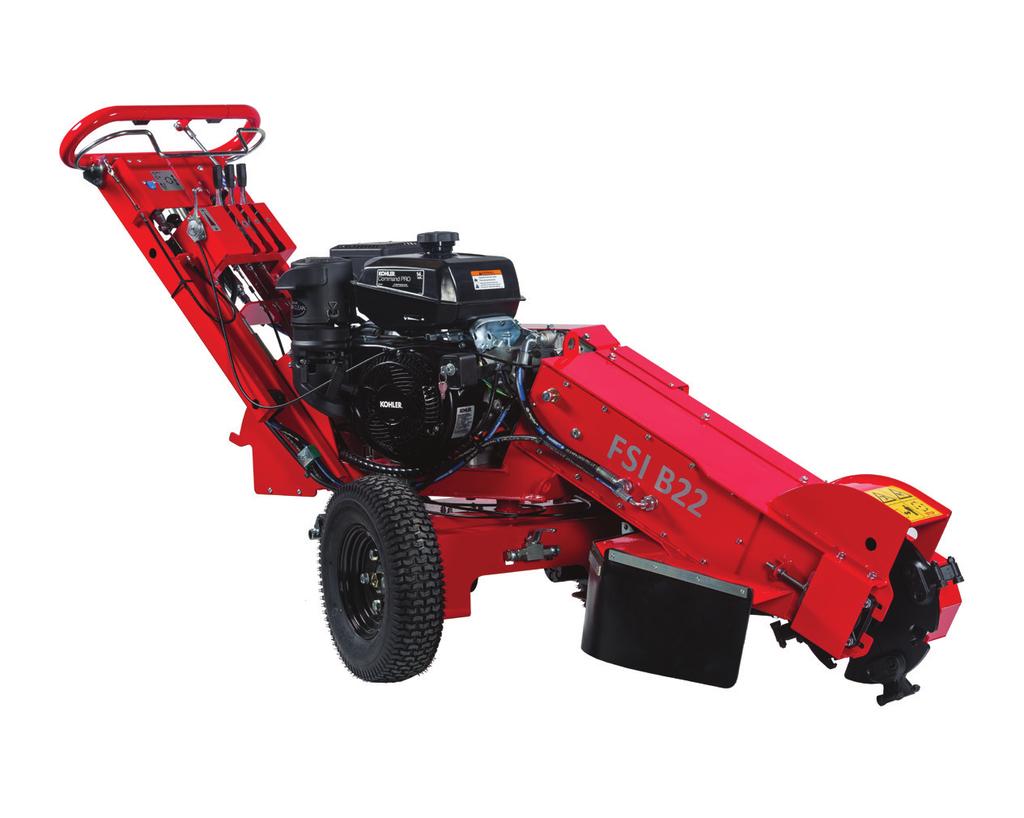

5 B22 Głębokość wcięcia Szerokość maszyny Ruch wahadłowy Wysokość/Głębokość 300 mm 250 mm Maks.: 23,5 mm 680 mm 900 mm 10,5 kw/14 HP Kohler Benzynowy Pojemność zbiornika 6,1 l - około 3 godziny Napęd kół 2WD Hydrauliczny Hamulce Po jednym na każde koło Średnica tarczy tnącej Ø370 mm Zęby/szt. Ø20,5/8 Wymiary D x S x W 1740 x 680 x 1250 mm Masa 210 kg Frez do pni z napędem 2WD i silnikiem benzynowym Osprzęt dodatkowy FSI B22 to nowy frez do pni, który łączy wiele obszarów zastosowania modelu B20, ale ma własny napęd. Dzięki temu poruszanie się po nierównym terenie jest dużo łatwiejsze i jest szczególnie przydatne podczas ładowania lub rozładowywania z przyczepy. Hydrauliczny napęd kół, prędkość i kierunek jazdy są sterowane z kierownicy. Funkcja samobieżna zapewnia możliwość przemieszczania maszyny bez konieczności uruchamiania silnika. Licznik godzin z alarmem na każde 25 godzin w celu nasmarowania i na każde 100 godzin w celu wymiany oleju. Może stanowić doposażenie. Kolor specjalny zamiast oryginalnego czerwonego FSI. W tym przypadku należy oczekiwać dłuższego czasu dostawy. Przegub obrotowy pomiędzy frezem do pni a podwoziem zapewnia łatwy i gładki ruch wahadłowy freza do pni bez konieczności poruszania kół. Zapewnia to szybkie i wydajne cięcie pni nawet na pochylonych lub nierównych powierzchniach. Redukcja wibracji kierownicy Drążek zabezpieczający Osobne hamulce Centralny punkt obrotu Kompaktowy W = 68 cm Napęd na 2 koła Duży zakres pni

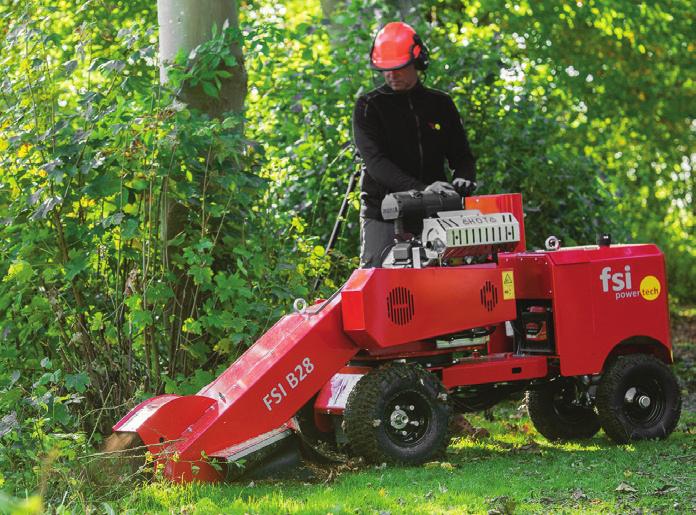

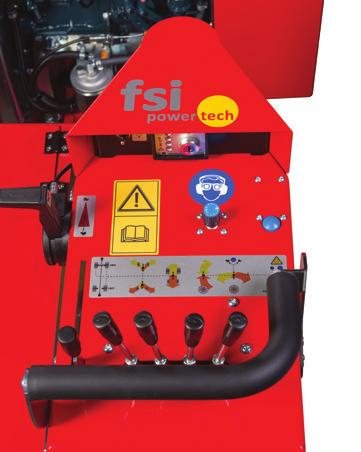

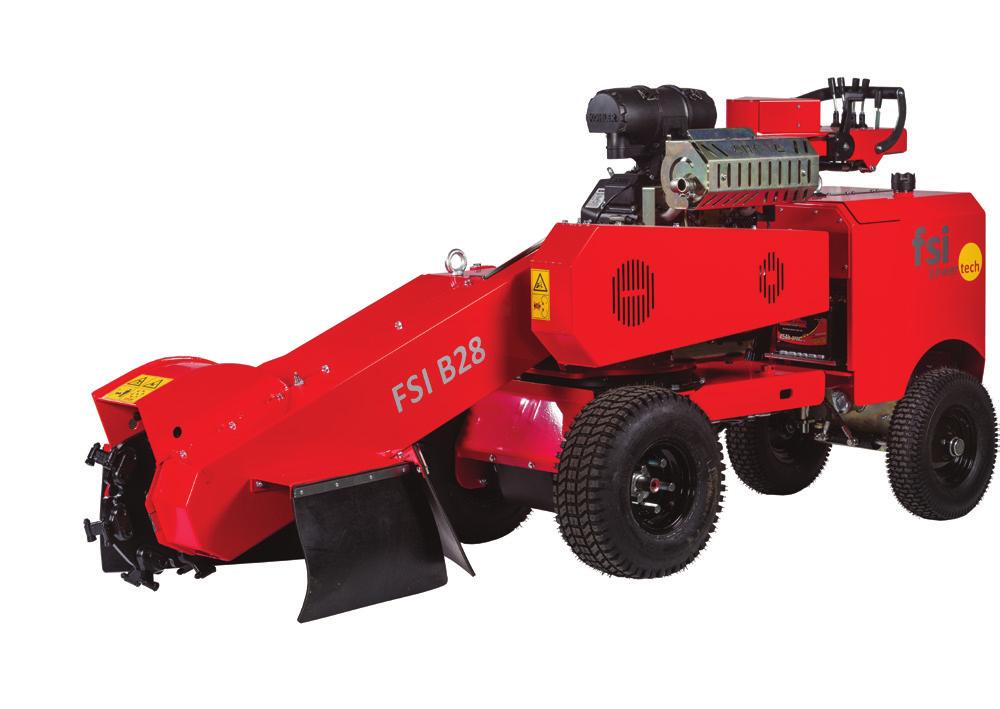

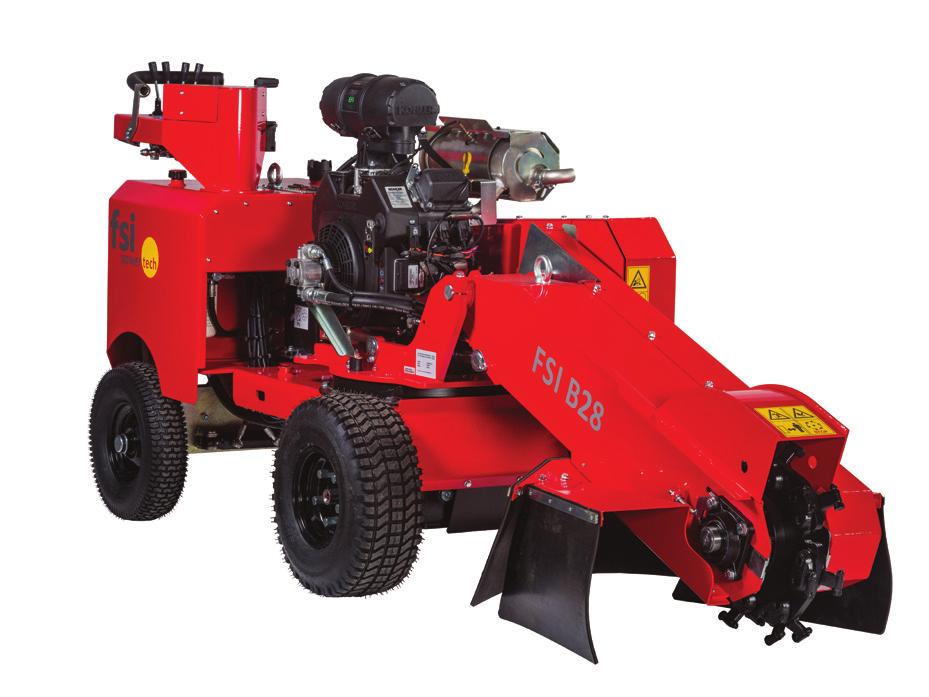

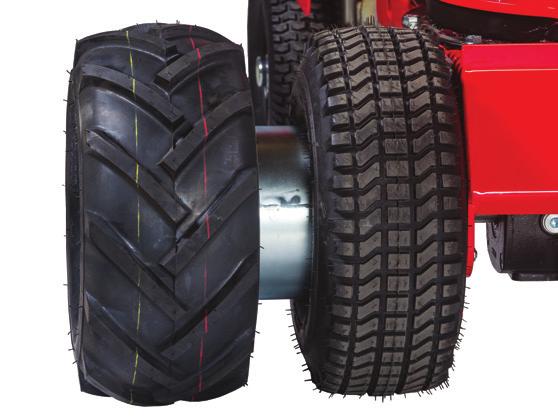

6 B28 Głębokość wcięcia Szerokość maszyny Ruch wahadłowy Wysokość/Głębokość 800 mm 380 mm Maks.: 48 mm Frez do pni z napędem 2WD i silnikiem benzynowym FSI B28 jest przeznaczona dla profesjonalnych użytkowników, którzy zajmują się wycinką pni. Wszystkie operacje włącznie z przemieszczaniem i cięciem pni są kontrolowane za pośrednictwem zintegrowanego panelu sterowania. Panel sterowania można stosować do załączania/ odłączania blokady dyferencjału jak również do regulowania prędkości ruchu wahadłowego. Wysoki poziom bezpieczeństwa; drążek zabezpieczający musi być aktywowany w celu uruchomienia głowicy tnącej. Panel sterowania (B28 i D30) 800 mm 1350 mm Osprzęt dodatkowy Podwójne koło ze śrubą centralną i standardowymi oponami 18 x 7-9. Szerokość mm Podwójne koło ze śrubą centralną i oponami o profilu traktora 18 x 9,50-8. Szerokość mm Oświetlenie robocze LED. Włączane/wyłączane za pośrednictwem panelu sterowania. Kolor specjalny zamiast oryginalnego czerwonego FSI. W tym przypadku należy oczekiwać dłuższego czasu dostawy. Podwójne koła o profilu traktorowym 19,8 kw/26,5 HP Kohler Benzynowy Pojemność zbiornika 35 l - około 7 godziny Napęd kół 2WD Hydrauliczny Hamulce Automatyczne Średnica tarczy tnącej Ø470 mm Zęby/szt. Ø20,5/16 Wymiary D x S x W 2700 x 800 x 1160 mm Masa 600 kg Obrotowy panel sterowania Drążek zabezpieczający Napęd na 2 koła Sterowanie hydrauliczne Kompaktowy W = 80 cm Duży zakres pni

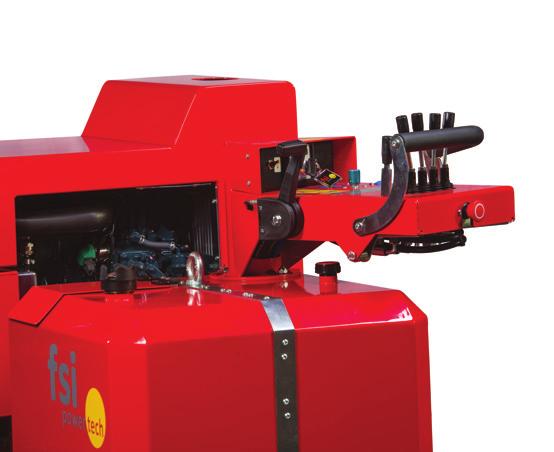

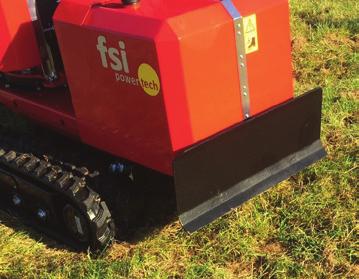

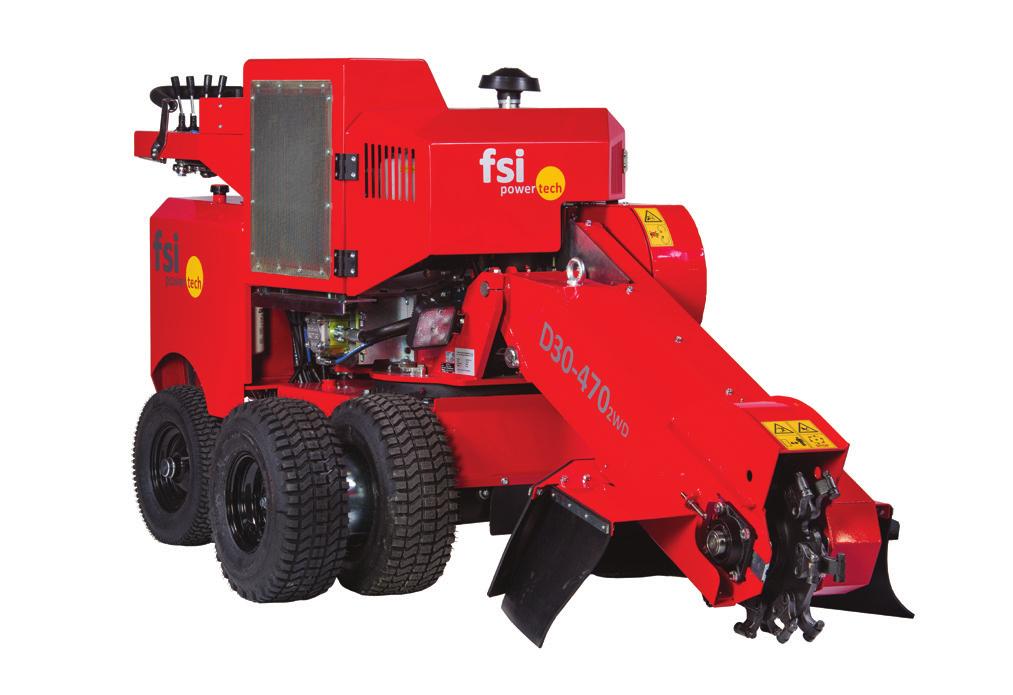

7 Głębokość wcięcia D30 Szerokość maszyny Ruch wahadłowy Wysokość/Głębokość 800 mm 380 mm Maks.: 52 mm D30 800/1350 mm D30 TRACK 800/1050 mm 1350 mm D30: Frez pni z napędem 2WD i silnikiem wysokoprężnym D30 TRACK: Frez do pni na gąsienicach z silnikiem wysokoprężnym FSI D30 jest przeznaczona dla profesjonalistów, którzy regularnie używają freza pni. wysokoprężny zapewnia wysoką sprawność i doskonałą wydajność roboczą. FSI D30 TRACK to dobrze znany frez do pni D30, który zamiast kół został wyposażony w gąsienice. Jest przeznaczona dla profesjonalnych użytkowników, którzy często pracują w niedostępnym terenie. wysokoprężny zapewnia wysoką sprawność i doskonałą wydajność roboczą. Wszystkie operacje włącznie z przemieszczaniem i cięciem pni są kontrolowane za pośrednictwem zintegrowanego panelu sterowania. Panel sterowania można stosować do załączania/ odłączania blokady dyferencjału jak również do regulowania prędkości ruchu wahadłowego. Wysoki poziom bezpieczeństwa; drążek zabezpieczający musi być aktywowany w celu uruchomienia głowicy tnącej. Osprzęt dodatkowy Podwójne koło ze śrubą centralną i oponami o profilu traktora 18 x 9,50-8. Szerokość mm Kolor specjalny zamiast oryginalnego czerwonego FSI. W tym przypadku należy oczekiwać dłuższego czasu dostawy. Wszystkie operacje maszyny są sterowane za pośrednictwem obrotowego panelu sterowania, dzięki czemu operator może stać za maszyną podczas operowania i przemieszczania się do miejsca pracy, a podczas cięcia pnia panel sterowania może zostać obrócony, zapewniając dobrą widoczność pnia podczas procesu jego cięcia. Prędkość ruchu wahadłowego kontroluje się również z panelu sterowania. Wysoki poziom bezpieczeństwa; drążek zabezpieczający musi być aktywowany w celu uruchomienia głowicy tnącej. D30 TRACK REMOTE Taki sam jak D30 TRACK, ale wyposażony w pełne radiowe sterowanie dla wszystkich funkcji. Osprzęt dodatkowy 22 kw/30 HP Kubota - Wysokoprężny Pojemność zbiornika 35 l - około 10 godziny Napęd kół 2WD Hydrauliczny Hamulce Automatyczne Średnica tarczy tnącej Ø470 mm Zęby/szt. Ø24,5/16 Wymiary D x S x W 2700 x 1350 x 1220 mm Masa 725 kg D30 Obrotowy panel sterowania Drążek zabezpieczający Napęd na 2 koła Zestaw podwójnych kół D30 TRACK - taka sama jak D30 PLUS Pojazd typu Off-road Vari-track Kompaktowy W = 77,5 cm Sterowanie hydrauliczne Kompaktowy W = 80 cm Oświetlenie robocze LED Duży zakres pni Oświetlenie robocze LED Zamontowany z tyłu lemiesz spychowy Masa 970 kg

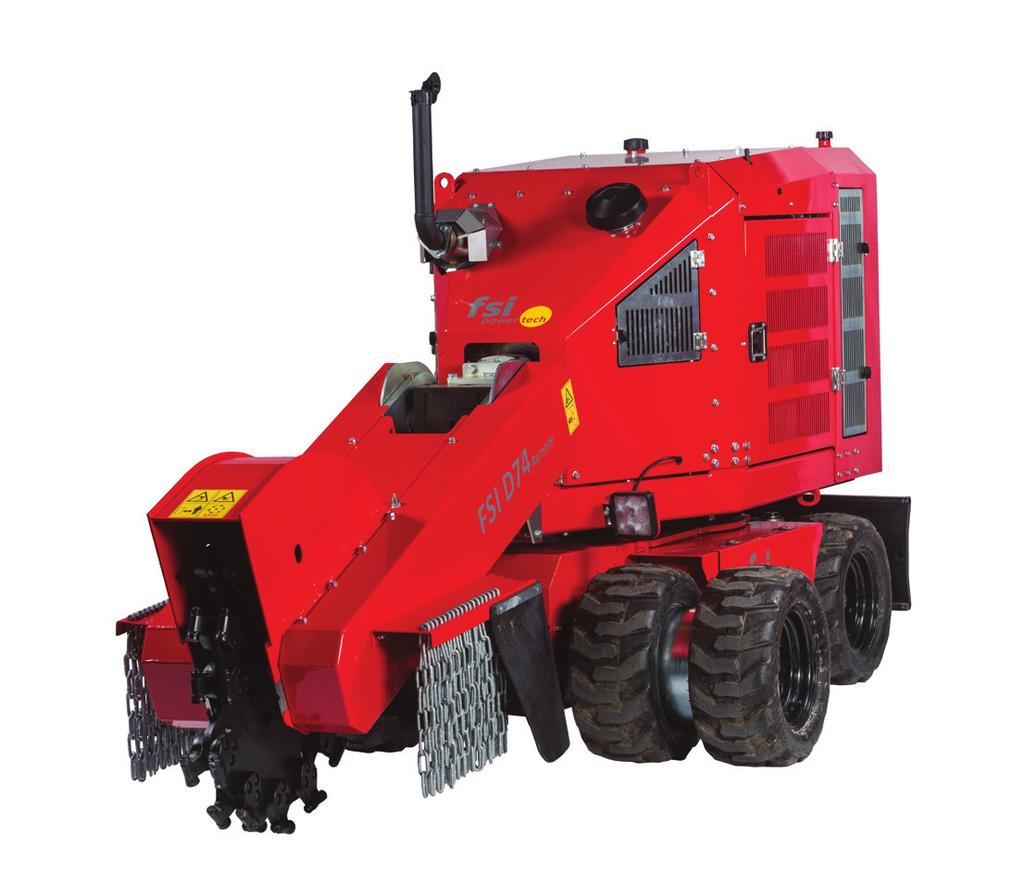

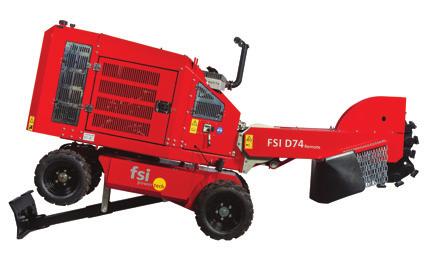

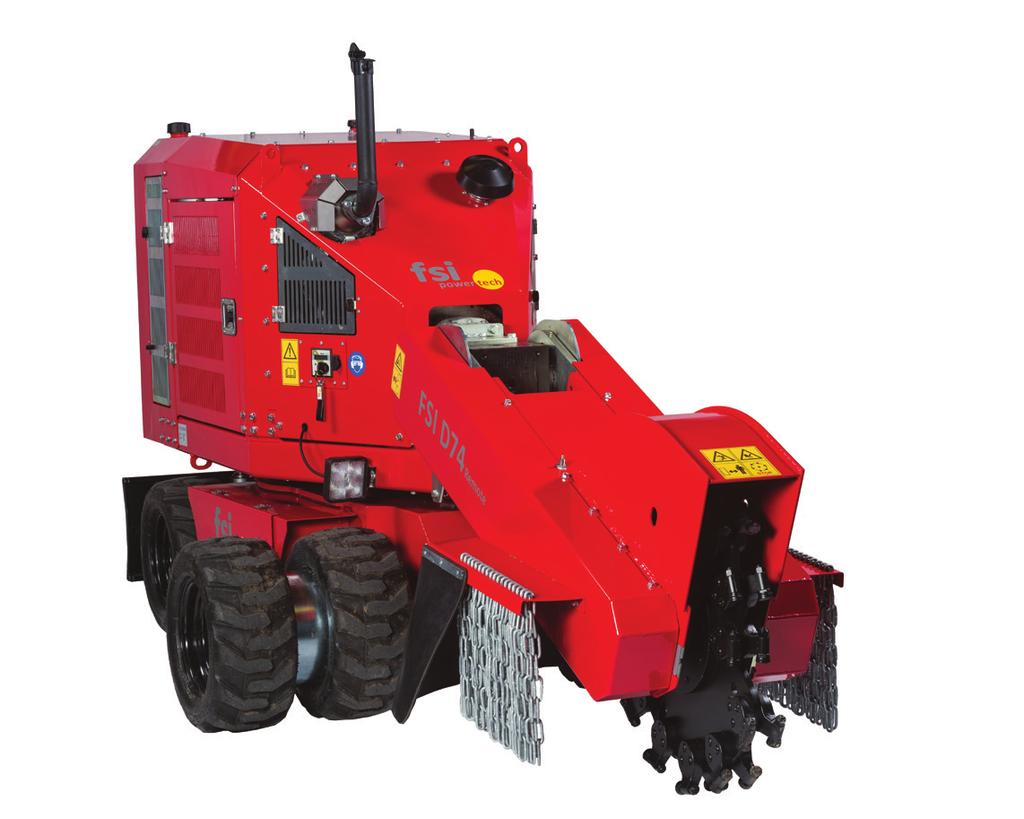

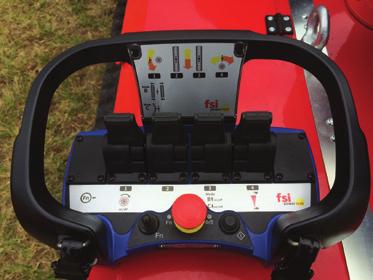

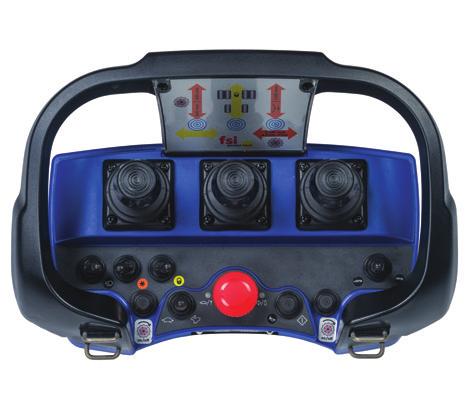

8 D74 Głębokość wcięcia Szerokość maszyny Ruch wahadłowy Wysokość/Głębokość 600 mm 600 mm Maks.: 123,5 mm 890/1520 mm 2000 mm Mod H20 H40 H52 H65 H65 H65 55,4 kw/74 HP Kohler - Wysokoprężny Pojemność zbiornika 40 l - około Napęd kół 4WD Hydrauliczny Hamulce Automatyczne Średnica tarczy tnącej Ø720 mm Zęby/szt. Ø28,5/28 Wymiary D x S x W 3200 x 890 x 1510 mm Masa 1650 kg D74 REMOTE: Frez do pni ze zdalnym sterowaniem, napędem 4WD i silnikiem wysokoprężnym dodatkowym akumulatorem do radia i kablem do bezpośredniego połączenia w zestawie. FSI D74 REMOTE dla profesjonalnego użytkownika, dla którego codzienne frezowanie pni stanowi istotną część pracy każdego dnia. Mocny silnik wysokoprężny 74 HP o imponującym momencie obrotowym 300 Nm przy 1500 obr./min, duża tarcza tnąca 720 mm i szerokość robocza 2 m oznacza, że maszyna ta ma imponującą wydajność. W połączeniu z napędem na 4 koła i sterowaniem radiowym, model D74 Remote jest idealnym partnerem do cięcia pni drzew. Maszyna ta jest wyposażona w automatyczną funkcję ruchu wahadłowego dla optymalnej wydajności cięcia. Automatyczne sterowanie reguluje prędkość ruchu wahadłowego w zależności od obciążenia silnika. Automatyczne sterowanie optymalizuje wydajność i upraszcza obsługę maszyny. Osprzęt dodatkowy Lemiesz spychowy i dodatkowa głębokość cięcia do 600 mm. Wszystkie ruchy i operacje cięcia pnia są sterowanie za pośrednictwem radiowego sterownika zdalnego. Ładowarka z Sterowanie radiowe Ładowarka Połączenie kablowe Napęd na 4 koła Blokada dyferencjału Zestaw podwójnych kół 2 m szerokości roboczej Automatyczne sterowanie ruchem wahadłowym Oświetlenie robocze LED Pojemnik na narzędzia Zbiornik 40 l około 15 godzin pracy

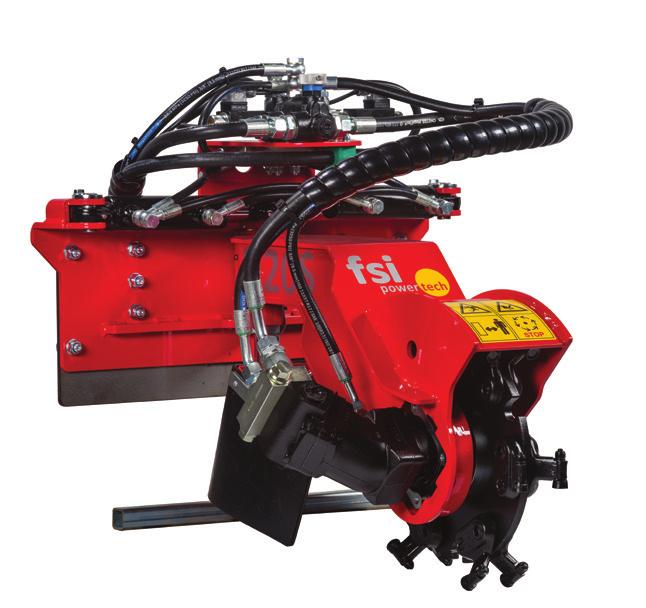

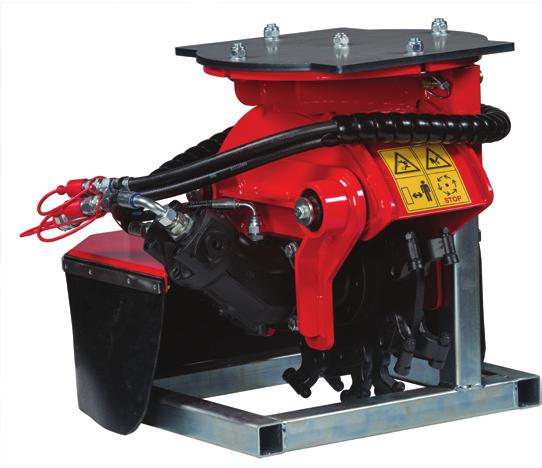

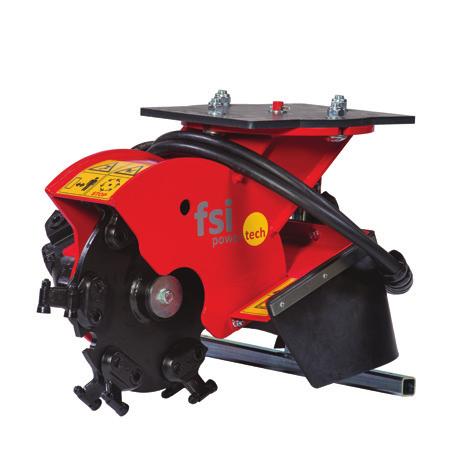

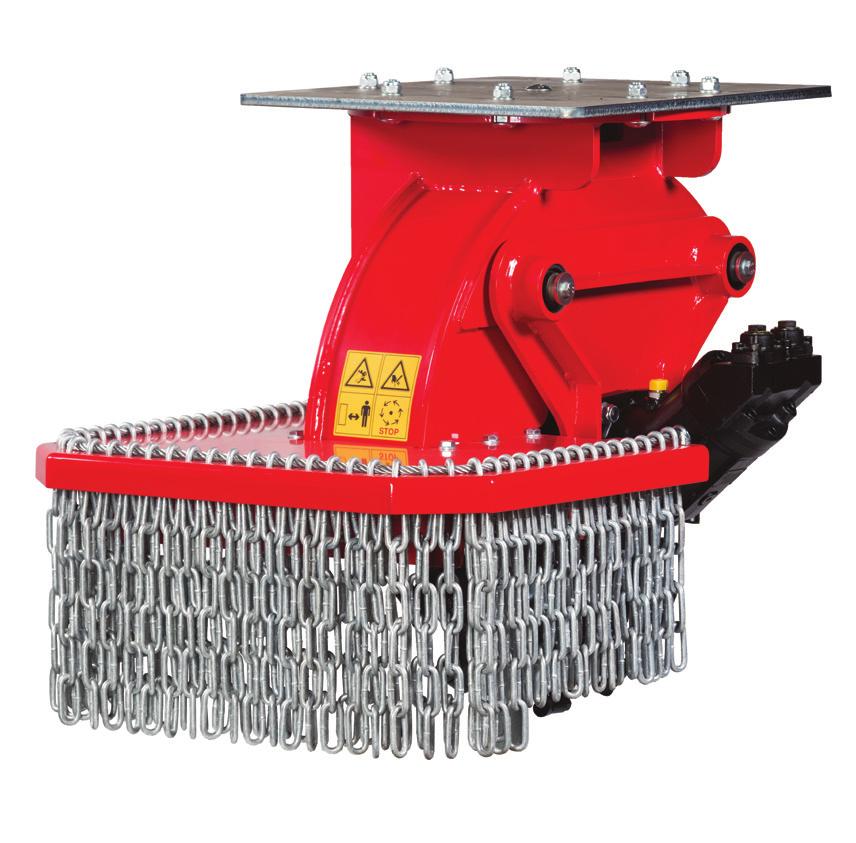

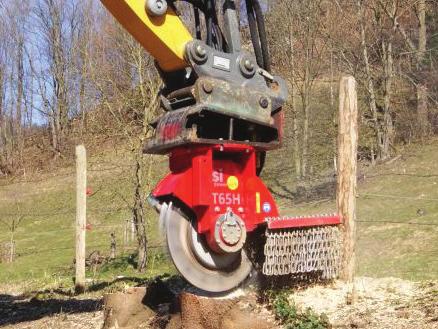

9 Głębokość wcięcia H20 / H40 / H52 / H65 Hydraulika H20 Maks.: 24,5 mm H40 Maks.: 52,0 mm H52 Maks.: 61,5 mm H65 Maks.: 82,5 mm Model Tarcza tnąca Przepływ oleju Maks. ciśnienie Wymaganie dla silnika Średnica Zęby/szt. Masa H l/min. 250 bar kw/15-30 HP Ø370 mm Ø20,5/12 70 kg H l/min. 250 bar kw/25-42 HP Ø470 mm Ø24,5/ kg H l/min. 300 bar kw/40-65 HP Ø570 mm Ø24,5/ kg H l/min. 350 bar Maks. 76 kw/100 HP Ø720 mm Ø28/ kg H l/min. 350 bar Maks. 85 kw/115 HP Ø720 mm Ø28/ kg H l/min. 350 bar Maks. 117 kw/160 HP Ø720 mm Ø28/ kg Frezy pni napędzane hydraulicznie H20 H40 Napędzane hydraulicznie frezy do pni do montażu na koparce lub podobnej maszynie, która jest wykorzystywana do ruchu wahadłowego i góra/dół. Możliwość wyboru kierunku cięcia. Kierunek cięcia można łatwo ustawić w krokach 45 stopni na złączu pomiędzy jednostką a płytą mocującą dla przyłącza narzędzia. Jednostki te są wyposażone w niepowlekaną płytę górną, na której można zainstalować opcjonalne przyłącze narzędzia. Mamy w ofercie również różne przyłącza narzędzi. Maszyna wymaga bezciśnieniowego powrotu oleju do zbiornika (olej przecieku). H52 H65 H20 Koparka od 1,5-2,5 tony do 2,0-3,5 tony Napęd bezpośredni Dostarczane wraz z przewodami hydraulicznymi H52 Koparka 8-14 ton Napęd bezpośredni Wyjątkowy, pochłaniający wstrząsy design H40 Koparka 3-7 ton Napęd bezpośredni Dostarczane wraz z przewodami hydraulicznymi Wyjątkowy, pochłaniający wstrząsy design H65 Koparka ton Wyjątkowy, pochłaniający wstrząsy design 3 różne wielkości silnika

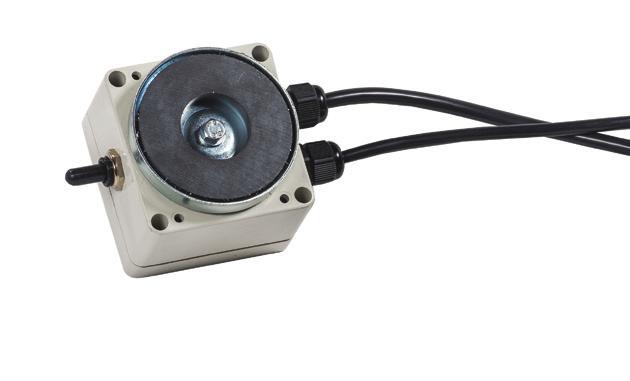

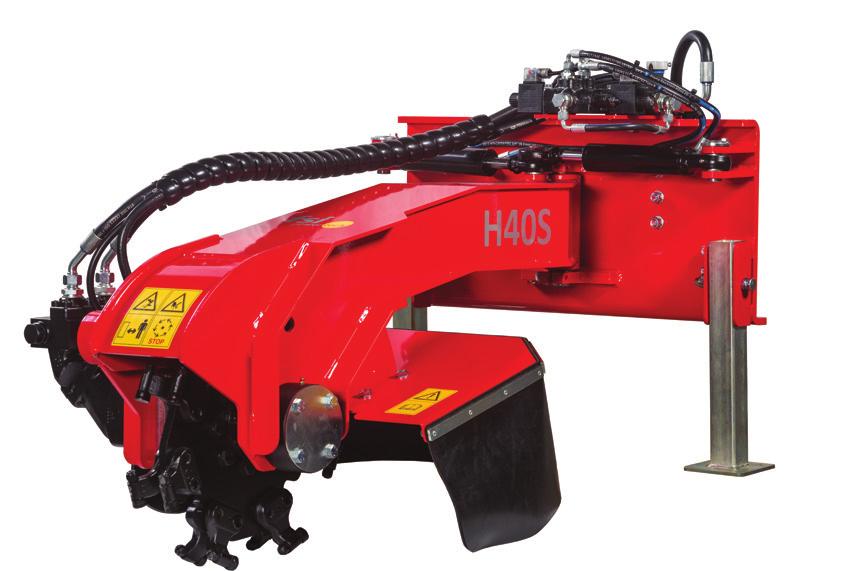

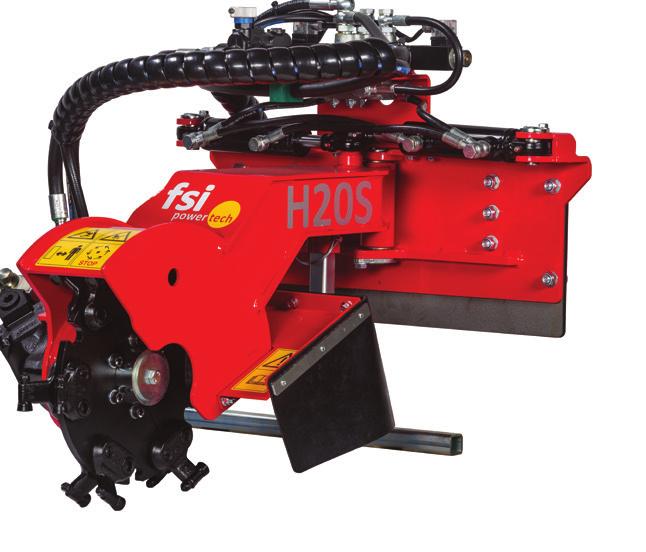

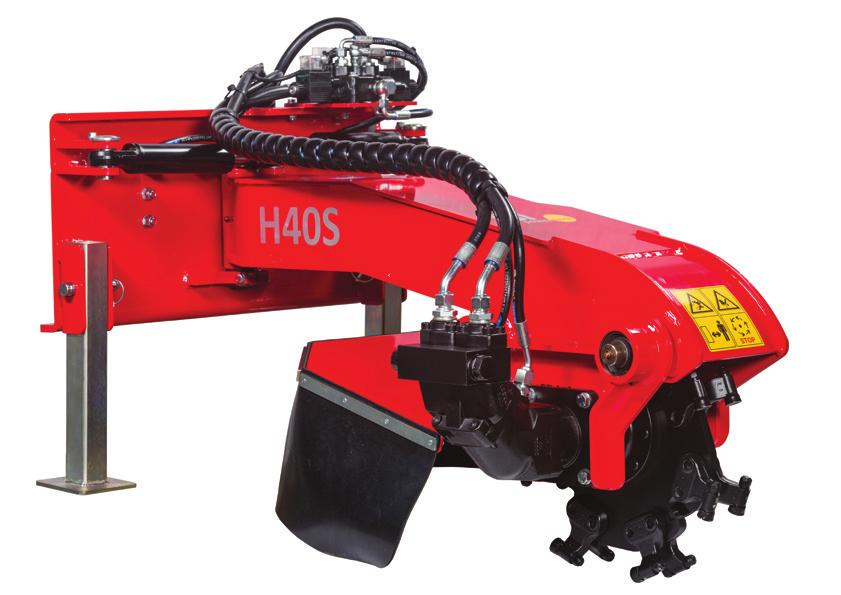

10 Głębokość wcięcia Ruch wahadłowy H20S / H40S Hydraulika H20S Maks.: 24,5 mm H20S 700 mm H40S Maks.: 52 mm H40S 1100 mm Tarcza tnąca Model Przepływ oleju Maks. ciśnienie Wymaganie dla silnika Średnica Zęby/szt. Masa H20S l/min. 250 bar kw/15-30 HP Ø370 mm Ø20,5/12 92 kg T25 H40S l/min. 250 bar kw/25-42 HP Ø470 mm Ø24,5/ kg T27 H40S l/min. 250 bar kw/40-65 HP Ø570 mm Ø24,5/ kg T65 Hydrauliczne frezy do pni z ruchem wahadłowym Skrzynka elektryczna Napędzane hydraulicznie frezy do pni ze zintegrowanym ruchem wahadłowym do montażu na ładowarkach lub nośnikach narzędzi. Skrzynka elektryczna z przełącznikiem i magnesem dla wszystkich modeli HS. Maszyna ta jest wyposażona we wspornik do mocowania przyłącza narzędzia. W razie potrzeby możemy również dostarczyć gotowe przyłącze narzędzia. Ruch wahadłowy jest kontrolowany przez siłowniki hydrauliczne, a jego obsługa odbywa się za pośrednictwem skrzynki elektrycznej przy użyciu mini dżojstika. Możemy również dostarczyć modele HS do sterowania hydraulicznego wymagają one 5 połączeń hydraulicznych. Maszyna wymaga bezciśnieniowego powrotu oleju do zbiornika (olej przecieku). H20S Napęd bezpośredni Dostarczane wraz z przewodami hydraulicznymi H40S Napęd bezpośredni Dostarczane wraz z przewodami hydraulicznymi H40S Napęd bezpośredni Dostarczane wraz z przewodami hydraulicznymi

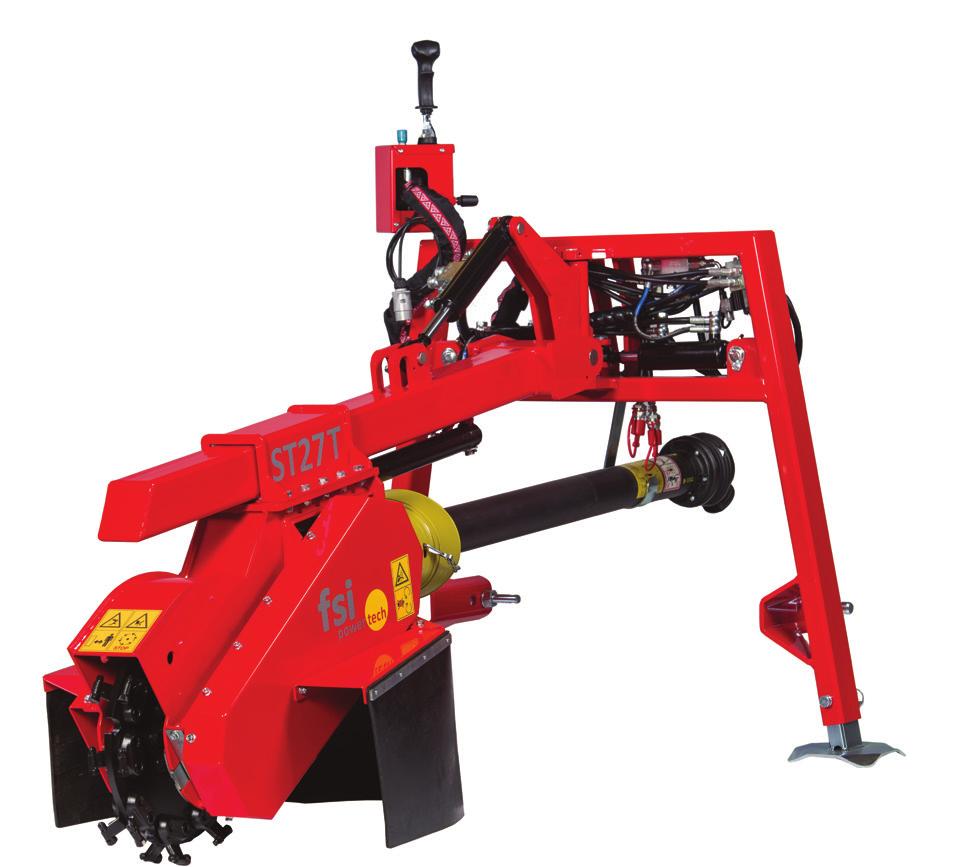

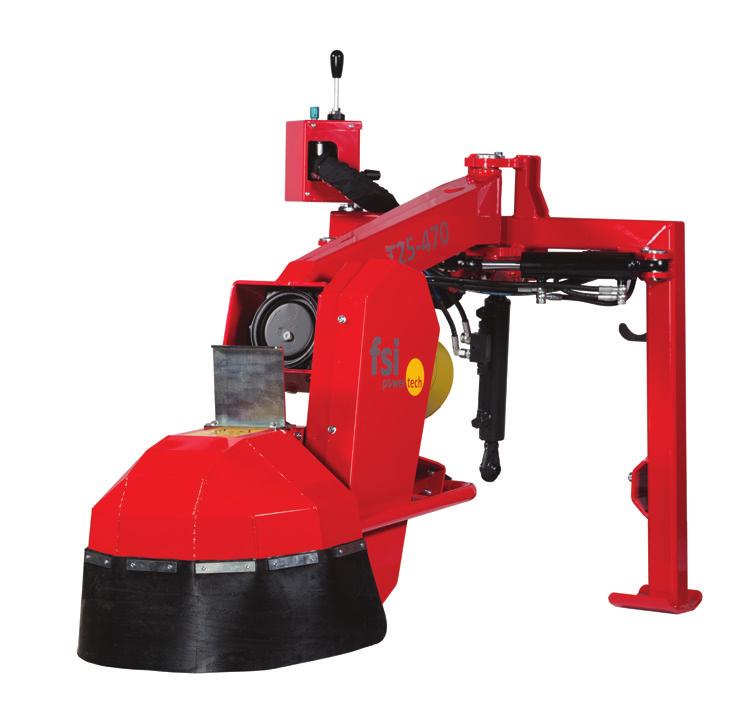

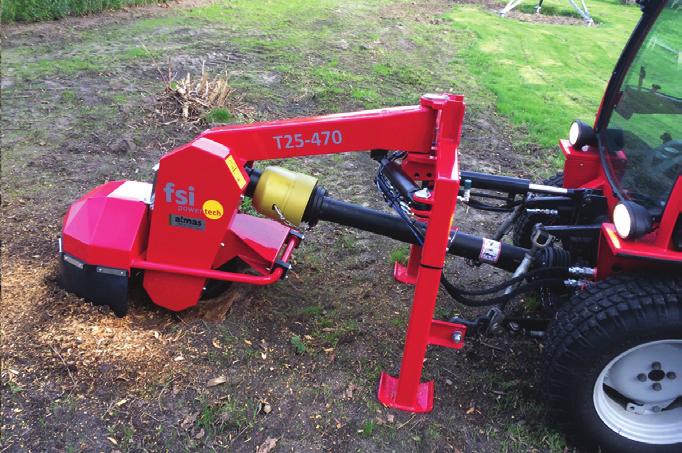

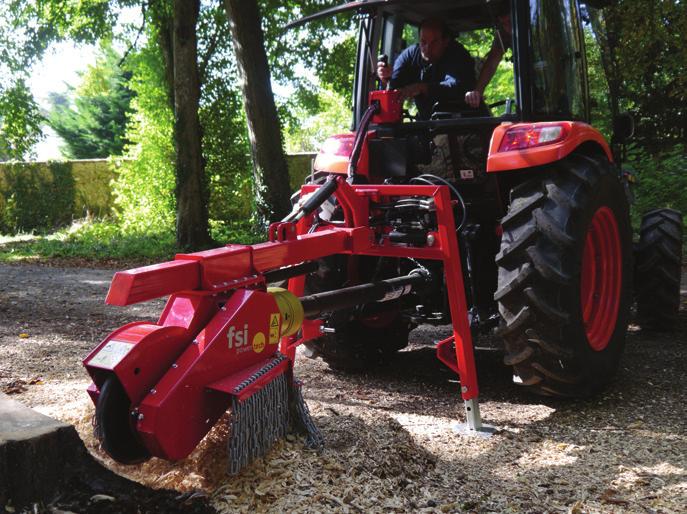

11 Głębokość wcięcia Ruch wahadłowy Wysokość/Głębokość T25 / T27 / T65 Traktor T25 Maks.: 41,5 mm T mm T25 300/400 mm T27 Maks.: 43,5 mm T mm T27 400/400 mm T65 Maks.: 82,5 mm T mm T65 600/500 mm Tarcza tnąca Wymagana moc Maks. przepływ/ciśnienie oleju Wymiary D x S x W Średnica Zęby/szt. Masa T KW/25-55 HP 35 l/min., przy 150 barach 1750 x 1000 x 1100 mm Ø470 mm Ø20,5/ kg g T kw/35-80 HP 35 l/min., przy 180 barach 2000 x 1350 x 1200 mm Ø470 mm Ø24,5/ kg g T kw/ HP 90 l/min., przy 180 barach 3200 x 1520 x 1700 mm Ø720 mm Ø28/ kg Frez do pni FSI do montażu na traktorach z PTO T25 Mamy w ofercie trzy silne modele w serii frezów do pni zaprojektowanych do stosowania na traktorach lub podobnych maszynach z PTO i 3-punktowym zaczepem. Te trzy rozmiary są przystosowane do trzech różnych klas traktorów dla zapewnienia maksymalnego wykorzystania i wydajności. Obsługa jest wykonywana za pośrednictwem dołączonego dżojstika, który w zależności od potrzeb jest montowany na ramie lub w innym miejscu przy użyciu dostarczonego wspornika. T27 T65 T25 Hydrauliczne połączenie górne Hydrauliczny dżojstik Wał PTO 3-punktowy zaczep dla kat. 1 Rama z nogami wsporczymi T27 Rozsuwanie hydrauliczne Dżojstik elektryczny/hydrauliczny Wał PTO 3-punktowy zaczep dla kat. 1/2 Regulowane nogi wsporcze T65 Rozsuwanie hydrauliczne Równoległy ruch przekładni Hydrauliczne podnoszenie osłony przed skrawkami Dżojstik elektryczny/hydrauliczny Wał PTO 3-punktowy zaczep dla kat. 1/2 Regulowane nogi wsporcze

12 FSI power-tech ApS Erhvervsparken 4B 7160 Tørring, Dania Tel.: Frezy do pni dla profesjonalistów Projektowane i produkowane w Danii Sprzedawca Importer Extech ul. Sosnowiecka Kraków T E biuro@extech.com.pl W
