PRASA BELUJĄCA Z587 KATALOG CZĘŚCI

Transkrypt

1 PRASA BELUJĄCA Z587 KATALOG CZĘŚCI WYDANIE I, 2015 PL SOKÓŁKA, ul. KRESOWA 62

2 2 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

3 SPIS TREŚCI 1. KORPUS PRASY I DOCISK POKOSU 4 2. DYSZEL 6 3. STOPKA PODPOROWA 8 4. PRZEKŁADNIA GŁÓWNA SPRZĘGŁO I OŚ NAPĘDOWA PODBIERACZA KOŁO KOPIUJĄCE - LEWE KOŁO KOPIUJĄCE - PRAWE POJEMNIK SZNURKA PRZEKŁADNIE ORAZ SPRZĘGŁO ZAŁĄCZAJĄCE PRZENOŚNIK ŁAŃCUCHOWO - PRĘTOWY OBWIĄZYWACZ SZNURKIEM - PRZÓD WAŁ NAPĘDOWY PRZENOŚNIKA ŁAŃCUCHOWO - PRĘTOWEGO NAPINACZ PRZENOŚNIKA ŁAŃCUCHOWO - PRĘTOWEGO KORPUS PRZEKŁADNIA PODŁOGI - STRONA LEWA PRZEKŁADNIA PODŁOGI - STRONA PRAWA ZESPÓŁ PODRZUTNIKA WAŁ PODŁOGI - PRZEDNI WAŁ PODŁOGI - TYLNY OŚ JEZDNA I ODRZUTNIK BEL KORPUS PODBIERACZA PRZEKŁADNIA PODBIERACZA - STRONA LEWA OBWIĄZYWACZ SZNURKIEM - TYŁ KORPUS OBWIĄZYWACZA SIATKĄ ZESPÓŁ TNĄCY SIATKĘ ZESPÓŁ PODAJĄCY SIATKĘ HYDRAULIKA UKŁAD CENTRALNEGO SMAROWANIA OŚWIETLENIE OSŁONA LEWA OSŁONA PRAWA OSŁONY PRZEDNIE OSŁONY TYLNE PRZEKŁADNIA PODBIERACZA - STRONA PRAWA OŚ ORAZ PODAJNIKI ŚLIMAKOWE PODBIERACZA 40 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 3

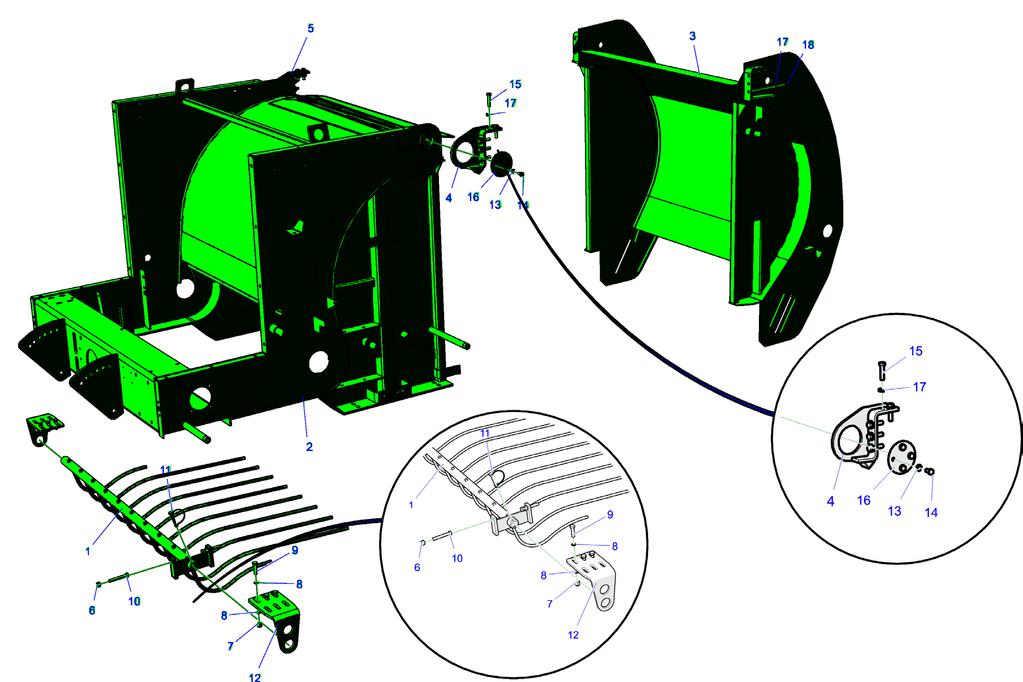

4 1. KORPUS PRASY I DOCISK POKOSU 4 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

5 Korpus prasy i docisk pokosu 1 Z Docisk spaw. 1 2 Z Korpus przedni spaw. 1 3 Z Korpus tylny 1 4 Z Zawias lewy 1 5 Z Zawias prawy N12OC Nakrętka M12oc NS12OC M12oc P12OC Podkładka okr.12oc S ,8OC. Śruba 12x45oc S12-80OC 8,8 Śruba 12x80oc POD-ELZ Zawleczka rurkowa 10x60 A-9,8 C Z Wspornik docisku P Podkładka okr.10oc S10-20OC 8,8 Śruba 10x20oc POD-ELZ Śruba 12x50oc , Z Flansza zawiasu 2 17 Z Podkładka NS12OC M12oc KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 5

6 2. DYSZEL 6 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

7 Dyszel 1 23N M20 KL.8 DIN934OC Nakrętka M20oc kl.8 DIN NS8OC 3 23NS10OC M8oc M10oc P Podkładka okr.10oc P20SP Podkładka spr.20,5oc P8OOC Podkładka okr.8oc S M Śruba 20x2x50oc S ,8 Śruba 10x30cz S8-25OC8.8 Śruba 8x25oc S8-40OC 8,8 Śruba 8x40oc S8-50OC Śruba 8x50oc POD-TSZ Zaślepka 48,3 mm żółty Z R Zaczep przedni 1 14 Z R Rura stopnia 1 15 Z Stopień II 1 16 Z Trzymak WOM 1 17 Z Wspornik przewodów hydr Z Łańcuch kpl. Z UC Zaczep Z KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 7

8 3. STOPKA PODPOROWA 8 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

9 Stopka podporowa 1 23NS12OC M12oc P12OC Podkładka okr.12oc S12-35OC 8,8 Śruba 12x35oc ZSP5 Zawleczka spręż. podw. 5mm oc.(litera R podw.) 2 5 POD-OGL Stopka podporowa 1 6 Z Stopka 1 7 Z Wspornik stopki 1 8 Z Sworzeń stopki kpl. 2 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 9

10 4. PRZEKŁADNIA GŁÓWNA 10 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

11 Przekładnia główna 1 POD-WPS Przekładnia MB Z NS12OC Koło Z18-16B kpl. POD-EOS M12oc P12OC Podkładka okr.12oc S12-35OC 8,8 Śruba 12x35oc S12-50OC 8,8 Śruba 12x50oc S ,8OC Śruba 16x40oc L209UCFC Łożysko zespół UCFC POD-ELZ Podkładka okr.16oc pow Z Podkładka I 1 11 Z Podkładka 2 12 Z Podkładka P12SP Podkładka spr. 12oc POD-WPS Wał przegubowy OW Osłona wałka P Podkładka okr.10oc S10-25OC 8,8 Śruba 10x25oc KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 11

12 5. PRZEKŁADNIE ORAZ SPRZĘGŁO ZAŁĄCZAJĄCE PRZENOŚNIK ŁAŃCUCHOWO - PRĘTOWY 12 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

13 Przekładnie oraz sprzęgło załączające przenośnik łańcuchowo - prętowy 1 23K6-40 Kołek sprężysty 6x40 DIN K8-50 Kołek sprężysty 8x50 DIN N12 Nakrętka M12cz NS10OC 5 23NS12OC M10oc M12oc P Podkładka okr.10oc P12OC Podkładka okr.12oc P12OOC Podkładka okr.12oc pow P12SP Podkładka spr. 12oc PW12,3OC Podkładka spręż. wachl. w/z M12oc DIN6798DD 11 23S ,8 Śruba 12x100cz S12-35OC 8,8 Śruba 12x35oc SM6KAT45 Smarowniczka M6x1,0 kąt SZ25 Seger Z POD-ELK Licznik Czujnik Indukcyjny Z POD-ELZ Kołek sprężysty 8x POD-ELZ Wkręt samoformuj. 6x16oc DIN 7500D-sześć 19 POD-ELZ Seger W POD-ELZ Śruba oczkowa 12x70 DIN444 LB oc. 21 POD-EOS Koło łańcuchowe Z= POD-LOZ Łożysko RS 2 23 POD-LOZ Łożysko RS 2 24 POD-LOZ Łożysko RS 1 25 POD-LOZ Podkładka GTM (26x44x1,5) 26 POD-SPR Sprężyna maz-6528 oc 2 27 Z Podkładka I 1 28 Z Ślizg III 1 29 Z Wspornik czujnika 1 30 Z Podkładka 1 31 Z Podkładka 30x61,5x Z Podkładka 2 33 Z Podkładka 45x55x POD-ELZ Śruba 12x40oc 10, KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 13

14 5. PRZEKŁADNIE I SPRZĘGŁO ZAŁĄCZAJĄCE PRZENOŚNIK ŁAŃCUCHOWO - PRĘTOWY 14 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

15 Przekładnie i sprzęgło załączające 34 Z Sprzęgło kłowe 2 POD-EOS Z Koło Z18-16B kpl. POD-EOS Z Dźwignia 1 36 Z Wspornik górny 1 37 Z Wspornik dolny 1 38 Z Tulejka regulacyjna 1 39 Z Tulejka dystansowa 1 40 Z Śruba do wycofania łożyska 2 42 Z Koło podówjne Z22-Z35-16b POD-EOS Z Dźwignia sprzęgła 1 44 Z Napinacz 1 45 Z Regulator sprzęgła 1 46 Łańcuch 6 POD-LAN B1 74 ogniwa + złączka prosta 1 47 Łańcuch 6 POD-LAN B1 74 ogniwa+ złączka prosta 1 1 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 15

16 6. WAŁ NAPĘDOWY PRZENOŚNIKA ŁAŃCUCHOWO - PRĘTOWEGO 16 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

17 Wał napędowy przenośnika łańcuchowo - prętowego 1 23NS8OC M8oc P12SP Podkładka spr. 12oc P8OOC Podkładka okr.8oc SZ35 Seger z S12-35OC 8,8 Śruba 12x35oc L209UCFC Łożysko zespół UCFC POD-ELZ Śruba podsadzana 8x20 oc POD-LOZ Łożysko LR207 2RS 64 9 Z Koło łańcuchowe spawane Z Rura wału napędowego 1 11 Z Podkładka 35x47x Z Wał POD-EOS Z Tuleja dystansowa 2 14 Z Podkładka 60x72x Z Pręt łańcucha zwijającego POD-LAN Łańcuch 1 Łańcuch rolujący CA złączka 2 17 POD-ELZ Wpust 14x9x POD-LOZ Łożysko RS 2 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 17

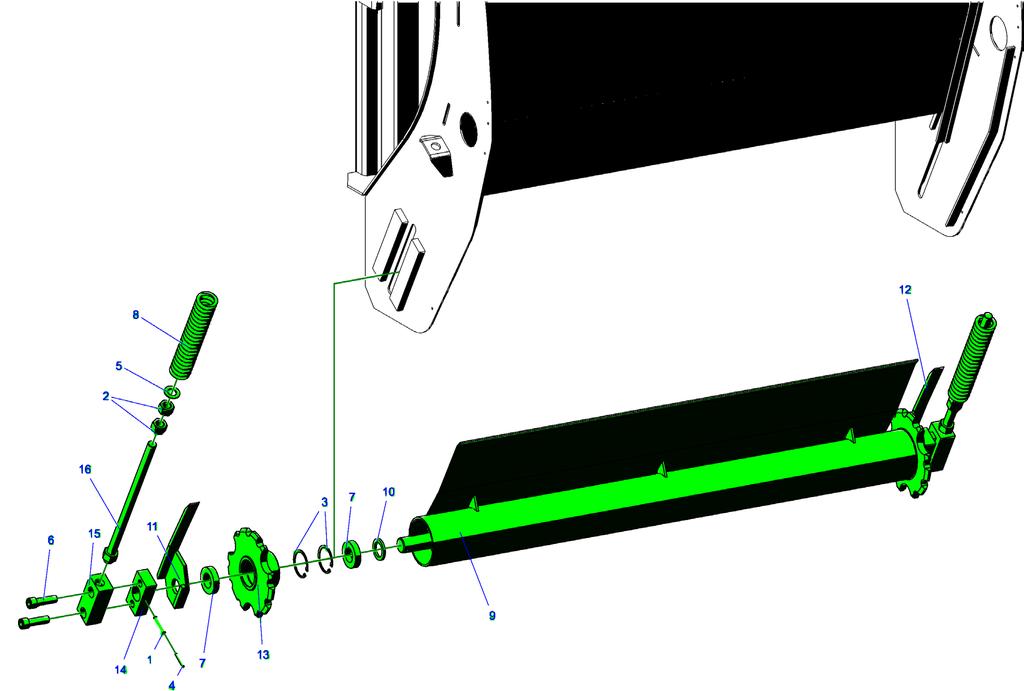

18 7. NAPINACZ PRZENOŚNIKA ŁAŃCUCHOWO - PRĘTOWEGO 18 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

19 Napinacz przenośnika łańcuchowo - prętowego 1 23K8-50 Kołek sprężysty 8x50 DIN N20OC Nakrętka M20 oc SW62 Seger W POD-ELZ Kołek sprężysty 5x40 DIN POD-ELZ Podkładka okr.20oc POD-ELZ Śruba imbus 16x55 oc. 4 7 POD-LOZ Łożysko RS (Fe) 4 8 POD-SPR Sprężyna maz-6527 oc 2 9 Z Rura spaw Z Podkładka 2 11 Z Prowadnica lewa 1 12 Z Prowadnica prawa 1 13 Z Koło łań. dolne spaw Z Kostka Z Kostka Z Pręt spaw. 2 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 19

20 8. KORPUS 20 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

21 Korpus 1 Z Rama dolna 1 2 Z Osłona podrzutnika 1 3 POD-ELZ Wkręt 10x30oc KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 21

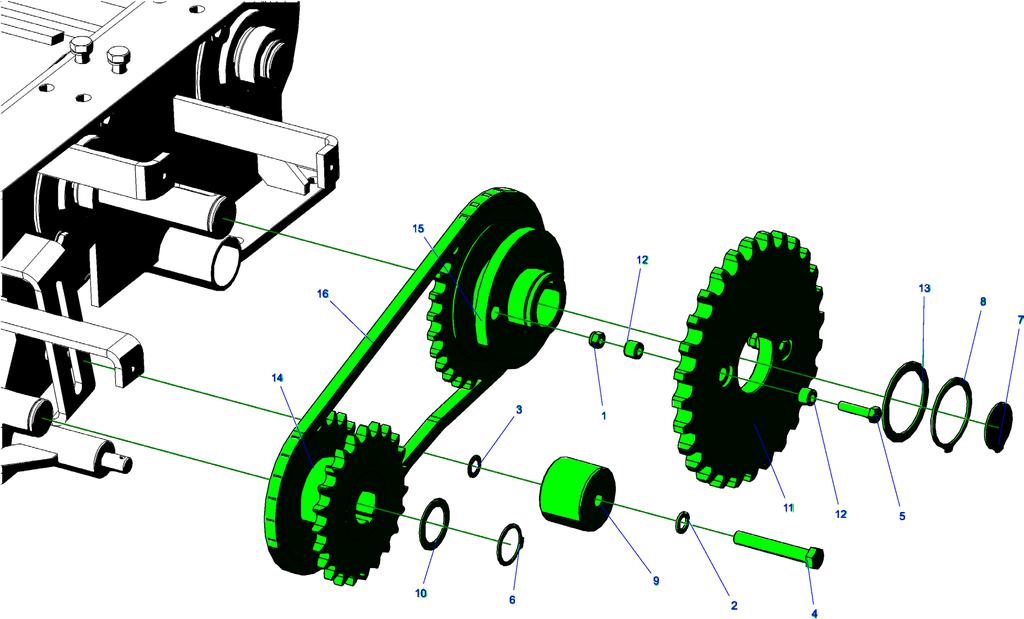

22 9. PRZEKŁADNIA PODŁOGI - STRONA LEWA 22 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

23 Przekładnia podłogi - strona lewa 1 23NS8OC M8oc P12OC Podkładka okr.12oc PW12,3OC Podkładka spręż. wachl. w/z M12oc DIN6798DD 4 23S12-80OC 8,8 Śruba 12x80oc S8-35OC 8,8 Śruba 8x35oc SZ35 Seger z SZ40 Seger Z POD-ELZ Seger Z Z Ślizg II 1 10 Z Podkładka 48x35x1, Z Koło Z28-16B 1 12 Z Tulejka 4 13 Z Podkładka 60x72x Z Koło podwójne Z23-12B 1 15 Z Piasta koła podw. Z28-Z POD-LAN Łańcuch 2 12B1 58 ogniw + złączka prosta 1 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 23

24 10. PRZEKŁADANIA PODŁOGI - STRONA PRAWA 24 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

25 Przekładnia podłogi - strona prawa 1 23NS12OC M12oc P12OC Podkładka okr.12oc P12OOC Podkładka okr.12oc pow PW12,3OC Podkładka spręż. wachl. w/z M12oc DIN6798DD S12-80OC 8,8 Śruba 12x80oc SZ40 Seger Z Z Ślizg II 1 8 Z Koło łańcuchowe Z POD-LAN Łańcuch 3 12B1 52 ogniwa + złączka prosta 1 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 25

26 11. ZESPÓŁ PODRZUTNIKA 26 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

27 Zespół podrzutnika 1 23NS10OC M10oc SW72 Seger W S12-80OC 8,8 Śruba 12x80oc WP Wpust 8x7x20 DIN L205 Łożysko FD POD-LOZ Łożysko RS 3 7 Z Tulejka dystansowa 1 8 Z Półośka lewa 1 9 Z Podkładka dystansowa 1 10 Z Grabie spawane 1 11 Z Tulejka ślizgowa 2 12 Z Podkładka 48x35x1, Z Półoś prawa Z Łącznik I kpl Z Ośka podrzutnika 1 16 Z Kostka podrzutnika 1 17 Z Kostka podrzutnika 1 18 Z Podkładka oporowa 2 19 Z Obsada I 2 20 Z Śruba specjalna M16 Z WP Wpust 8x7x SZ35 Seger z NS12OC 24 23NS16OC M12oc M16 oc P12OC Podkładka okr.12oc S12-40OC Śruba 12x40oc KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 27

28 12. WAŁ PODŁOGI - PRZEDNI 28 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

29 Wał podłogi - przedni 1 23P Podkładka okr.10oc S ,8 Śruba 10x30cz 8 3 POD-LOZ Oprawa P208 4 otwory 4 4 Z Wał podrzutnika kpl Z Osłona wału 2 6 POD-ELZ Wpust 12x8x50 DIN 6885A 2 7 POD-LOZ Łożysko FD208 2 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 29

30 13. WAŁ PODŁOGI - TYLNY 30 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

31 Wał podłogi - tylny 1 23P Podkładka okr.10oc S ,8 Śruba 10x30cz 8 3 POD-LOZ Oprawa P208 4 otwory 4 4 Z Osłona wału 2 5 Z Wał podrzutnika kpl POD-LOZ Łożysko FD POD-ELZ Wpust 12x8x50 DIN 6885A 1 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 31

32 14. OŚ JEZDNA I ODRZUTNIK BEL 32 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

33 Oś jezdna i odrzutnik bel 1 25K ,3 Koło 400/60-15,5 14PR 2 2 Z Odrzutnik bel 1 3 Z Blokada odrzutnika 1 4 Z Wspornik III 1 5 Z Oś spawana PQ060X0210 LA06 Półoś Z S ,8 Śruba 16x50oc NS16OC M16 oc P16OOC Podkładka okr.16oc POD-ELZ Kołek sprężysty 6x50 DIN WP Wpust 8x7x S Sprężyna maz-4720 odrzutnika Z S20-60OC 8,8 Śruba 20x60oc N20OC Nakrętka M20 oc P20SP Podkładka spr.20,5oc POD-ELZ Śruba 12x50oc , NS12OC M12oc P12SP Podkładka spr. 12oc Nakrętka Koła Nakrętka M18 12 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 33

34 15. KORPUS PODBIERACZA 34 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

35 Korpus podbieracza 1 23N10 Nakrętka M10cz NS8OC M8oc Z Kątownik osłony ślimaka kpl P Podkładka okr.10oc P8OOC Podkładka okr.8oc P8OC Podkładka okr.8oc pow S10-25OC 8,8 Śruba 10x25oc S ,8 Śruba 10x30cz S8-25 8,8 Śruba 8x25cz POD-ELZ Śruba podsadzana 8x20 oc Z Ściana prawa kpl Z Ściana lewa kpl Z Rama podbieracza kpl. 1 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 35

36 16. PRZEKŁADNIA PODBIERACZA - STRONA LEWA 36 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

37 Przekładnia podbieracza - strona lewa 1 23NS12OC m12oc P12OC Podkładka okr.12oc P12OOC Podkładka okr.12oc pow P8OC Podkładka okr.8oc pow PW12,3OC Podkładka spręż.wachl.w/z M12oc DIN6798DD 6 23S12-70OC 8,8 Śruba 12x70oc S8-25 8,8 Śruba 8x25cz SZ30 Seger Z SZ35 Seger z POD-ELZ Śruba 12x60oc 8, Z Ślizg II 1 12 Z Koło Z Z Napinacz łańcucha 1 14 Z Koło Z Z Koło Z POD-TSZ lewa Osłona lewa 1 17 Z Pierścień 1 18 Z Podkładka 30,3x40x POD-LAN Łańcuch 4 12 B1 58 ogniw + złączka prosta 1 20 POD-LAN Łańcuch 5 12 B1 49 ogniw + złączka wygięta 1 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 37

38 17. PRZEKŁADNIA PODBIERACZA - STRONA PRAWA 38 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

39 Przekładnia podbieracza - strona prawa 1 23NS12OC M12oc P12OC Podkładka okr. 12oc P12OOC Podkładka okr. 12oc pow P8OC Podkładka okr. 8oc pow PW12,3OC Podkładka spręż. wachl. w/z M12oc DIN6798DD 6 23S12-70OC 8,8 Śruba 12x70oc S8-25 8,8 Śruba 8x25cz SZ30 Seger Z SZ35 Seger z Z Ślizg II 1 11 Z Tulejka I 1 12 Z Koło Z Z Koło Z POD-TSZ prawa Osłona prawa 1 15 Z Podkładka 30,3x40x Z Podkładka 35x47x POD-LAN Łańcuch 4 12 B1 58 ogn. + złączka prosta 1 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 39

40 18. OŚ ORAZ PODAJNIKI ŚLIMAKOWE PODBIERACZA 40 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

41 Oś oraz podajniki ślimakowe podbieracza 1 23NS10OC 2 23NS8OC M10oc M8oc P Podkładka okr.10oc P8OC Podkładka okr.8oc pow P8OOC Podkładka okr.8oc S12-35OC 8,8 Śruba 12x35oc S8-55OC 8,8 Śruba 8x55oc SZ35 Seger z WP Wpust 8x7x WP Wpust 8x7x Z4-50 Zawleczka 4x50oc 4 12 POD-ELZ POD-ELZ Śruba podsadzana 10x25oc 8, Wkręt samoformuj. 6x16oc DIN 7500D-sześć 14 POD-LOZ Łożysko RS 4 15 POD-LOZ Łożysko RS POD-SPR (1 palec) Sprężyna maz-7492 podbieracza POD-SPR (2 palec) Sprężyna maz-7492 podbieracza 4 19 Z Tulejka tecamidowa Z Oprawa łożyska 2 21 Z Blacha I mocowania sprężyny Z Blacha II mocowania sprężyn 4 23 Z Osłona Z Blacha I Z Blacha II 2 26 Z Podkładka dystansowa I 4 27 Z Podkładka dystansowa II 4 28 Z Wałek główny kpl Z Oś sprężyn 1 30 Z Bieżnia kpl Z Ślimak prawy kpl Z Ślimak lewy kpl POD-LOZ Rolka bieżna C-2Z 4 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 41

42 19. SPRZĘGŁO I OŚ NAPĘDOWA PODBIERACZA 42 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

43 Sprzęgło i oś napędowa podbieracza 1 23NS10OC 2 23NS6OC M10oc M6oc P Podkładka okr.10oc P6OOC Podkładka okr.6oc S10-30OC 8,8 Śruba 10x30oc S10-30P Śruba podsadzana 10x30oc SI ,9 Śruba imbus 6x40cz 10, ,9 8 23SZ35 Seger z WP Wpust 8x7x WP Wpust 8x7x L206 Łożysko FD L207 Łożysko FD OP207 Oprawa blaszana P Z Obudowa blaszana P Z Sprzęgło I 1 16 Z Tulejka 2 17 Z Sprzęgło II 1 18 Z Wałek napędu 1 19 Z Tuleja dystansowa L=48, Z Tuleja dystansowa L= Z Pierścień 1 22 Z Podkładka 35x47x2 1 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 43

44 20. KOŁO KOPIUJĄCE - LEWE 44 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

45 Koło kopiujące - lewe 1 23NS12OC 2 23NS20OC M12oc M20 oc P12OC Podkładka okr.12oc P20OOC Podkładka okr.20oc S ,8OC. Śruba 12x45oc POD-ELZ Zawleczka z pierścieniem 4,5mm 1 7 POD-KOJ Felga koła kopiującego POD-KOJ kapsel Kapsel 1 9 POD-LOZ Łożysko RS (Fe) 2 10 POD-TSZ Zaślepka 50x50 nr Z Wspornik koła kopiującego 1 12 Z Sworzeń - przetyczka 1 13 Z Wspornik koła podbieracza 1 14 POD-KOJ Opona koła kopiującego 1 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 45

46 21. KOŁO KOPIUJĄCE - PRAWE 46 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

47 Koło kopiujące - prawe 1 23NS12OC 2 23NS20OC M12oc M20 oc P12OC Podkładka okr.12oc P20OOC Podkładka okr.20oc S ,8OC. Śruba 12x45oc POD-TSZ Zaślepka 50x50 nr POD-ELZ Zawleczka z pierścieniem 4,5mm POD-KOJ Felga koła kopiującego 1 9 POD-KOJ kapsel Kapsel 1 10 POD-LOZ Łożysko RS (Fe) 2 11 Z Wspornik prawy koła 1 12 Z Wspornik koła podbieracza 1 13 Z Sworzeń - przetyczka 1 14 POD-KOJ Opona koła kopiującego 1 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 47

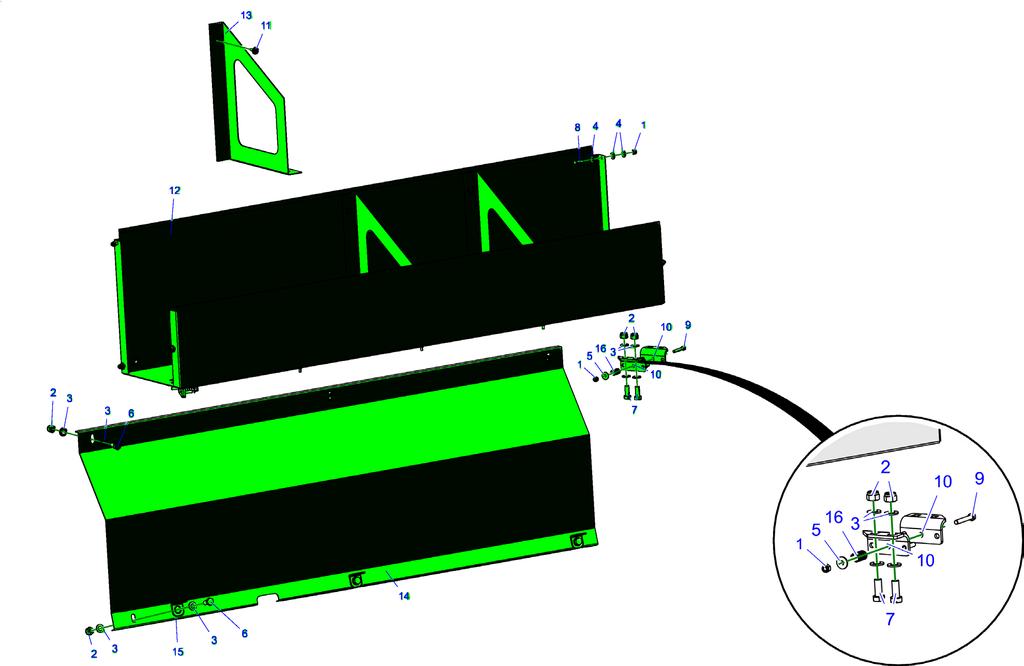

48 22. POJEMNIK SZNURKA Z KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

49 Pojemnik sznurka 1 23NS6OC 2 23NS10OC M6oc M10oc P Podkładka okr.10oc P6OOC Podkładka okr.6oc P6OC030 Podkładka okr.6oc pow S10-20OC 8,8 Śruba 10x20oc S10-25OC 8,8 Śruba 10x25oc S6-20 Śruba 6x20oc , S6-40OC. Śruba 6x40oc , Z Korpus napinacza 4 11 POD-ELZ Nit zrywalny alu/stal 5x Z Korpus pojemnika 1 13 Z Przegroda 3 14 Z Osłona siatki 1 15 Z Płytka pod kable SS Sprężyna maz KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 49

50 23. OBWIĄZYWACZ SZNURKIEM - PRZÓD 50 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

51 Obwiązywacz sznurkiem - przód 1 23N6OC Nakrętka M6oc NS12OC 3 23NS6OC 4 23NS8OC M12oc M6oc M8oc P Podkładka okr.10oc P6OOC Podkładka okr.6oc P8OOC Podkładka okr.8oc S10-25OC 8,8 Śruba 10x25oc S ,8 Śruba 10x30cz S10-70oc Śruba 10x70oc S6-12OC 8,8 Śruba 6x12oc , S6-20 Śruba 6x20oc , S8-16 8, OC Śruba 8x16oc S8-30OC 8,8 Śruba 8x30oc S8-80 8,8 Śruba 8x80oc SW22 Seger W SW42 Seger W SW72 Seger W SZ20 Seger Z SZ35 Seger z WP Wpust 6x6x L608 2RS Łożysko 608 2RS PSZ Prowadnik sznurka 2 24 POD-ELK Licznik Czujnik Indukcyjny Z POD-ELZ Śruba imbus 6x30cz 12, POD-ELZ Obejma M6 oc(cybant) Z POD-ELZ Śruba 12x50oc , POD-ELZ Śruba oczkowa 8x60 DIN444 B oc 2 29 POD-ELZ Wpust 5x5x POD-ELZ Wpust 6x6x POD-LAN Łańcuch 10B1 131 ogniw 1 32 POD-LOZ Łożysko RS POD-OGL Wolnobieg Z POD-OGL Silnik elektryczny 1 35 POD-SPR Sprężyna maz-6531oc 2 36 Z Wspornik czujnika 1 2 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 51

52 23. OBWIĄZYWACZ SZNURKIEM - PRZÓD 52 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

53 Obwiązywacz sznurkiem - przód 37 Z Koło czynne 1 38 Z Koło bierne 1 39 Z Tulejka dystansowa 2 40 Z Ślizg długi 1 41 Z Podkładka 20x32x Z Koło pasowe POD-TSZ Z Koło Z20 m1, Z Koło Z81 m1, Z Rolka dociskająca 2 46 Z Piasta sprz. podajnika 2 47 Z Rolka podającą 2 48 Z Wałek podajnika 1 50 Z Podkładka 8x16x Z Tarcza Z Tulejka hartowana 4 53 Z Tulejka hartowana 1 54 Z Blacha przednia spaw Z Piasta spaw Z Piasta I spaw Z Osłona spaw Z Ramię spw. lewe 1 59 Z Ramie spaw. prawe 1 60 Z Wspornik. spaw 1 61 Z Tarcza spaw Z Rolka prowadząca 2 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 53

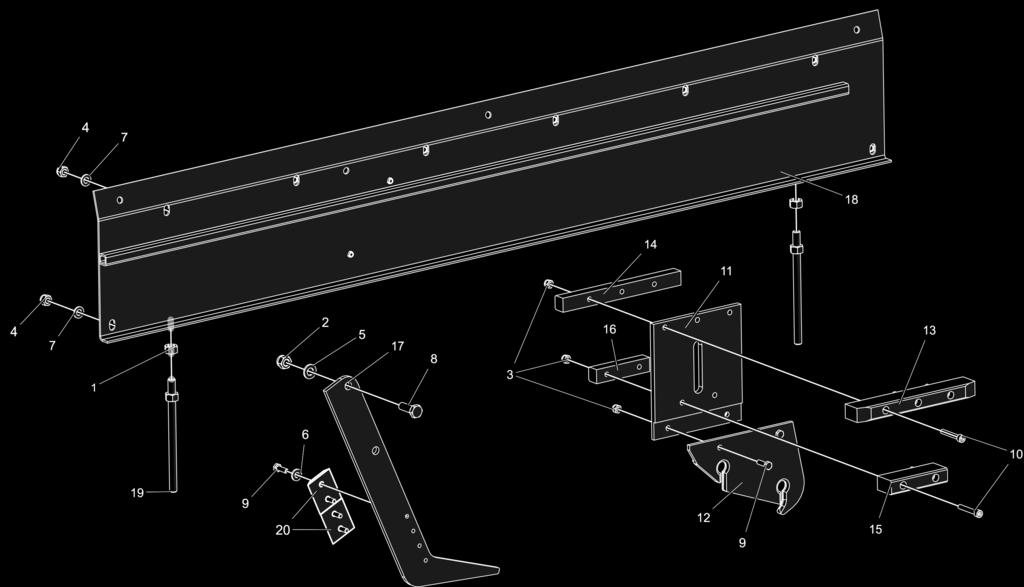

54 24. OBWIĄZYWACZ SZNURKIEM -TYŁ 54 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

55 Obwiązywacz sznurkiem - tył 1 23N10OC Nakrętka M10oc NS10OC 3 23NS6OC 4 23NS8OC M10oc M6oc M8oc P Podkładka okr.10oc P6OOC Podkładka okr.6oc P8OOC Podkładka okr.8oc S ,8 Śruba 10x30cz S6-20 Śruba 6x20oc , SI ,9 Śruba imbus 6x40cz 10, , Z Płyta prowadnicy 1 12 Z Prowadnica sznurka 1 13 Z Ślizg długi 1 14 Z Ślizg długi tylny 1 15 Z Ślizg krótki 1 16 Z Ślizg krótki tylny 1 17 Z Wspornik noża 1 18 Z Blacha tylna spaw Z Ogranicznik spaw Z Nóż 2 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 55

56 25. KORPUS OBWIĄZYWACZA SIATKĄ 56 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

57 Korpus obwiązywacza siatką 1 23N10OC Nakrętka M10oc N8OC Nakrętka M8oc NS10OC 4 23NS12OC 5 23NS8OC M10oc M12oc M8oc P Podkładka okr.10oc P12OC Podkładka okr.12oc P8OOC Podkładka okr.8oc S10-25OC 8,8 Śruba 10x25oc S10-30OC 8,8 Śruba 10x30oc S10-35OC 8,8 Śruba 10x35oc S12-30OC 8,8 Śruba 12x30oc S8-40OC 8,8 Śruba 8x40oc Z3,2-25OC Zawleczka 3,2x25 oc 2 15 POD-ELZ Nitonakrętka M8 stal. sześciokątna POD-LAN Ogniwo uzupełniające łańcucha "S" 3 mm 17 POD-LAN Łańcuszek 3 mm 2 18 POD-SPR Sprężyna maz-6526 oc 2 19 POD-SPR Sprężyna maz-6529 oc 2 20 Z Bok siatki lewy 1 21 Z Bok siatki prawy 1 22 Z Koryto siatki 1 23 Z Rurka blokady 1 24 Z Blacha ograniczająca 2 25 Z Uchwyt 1 26 Z Przetyczka 2 27 Z Osłona 1 28 Z Hamulec siatki 1 29 Z Ramka rozprowadzająca 1 30 Z Blacha regulatora sprężyny 2 2 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 57

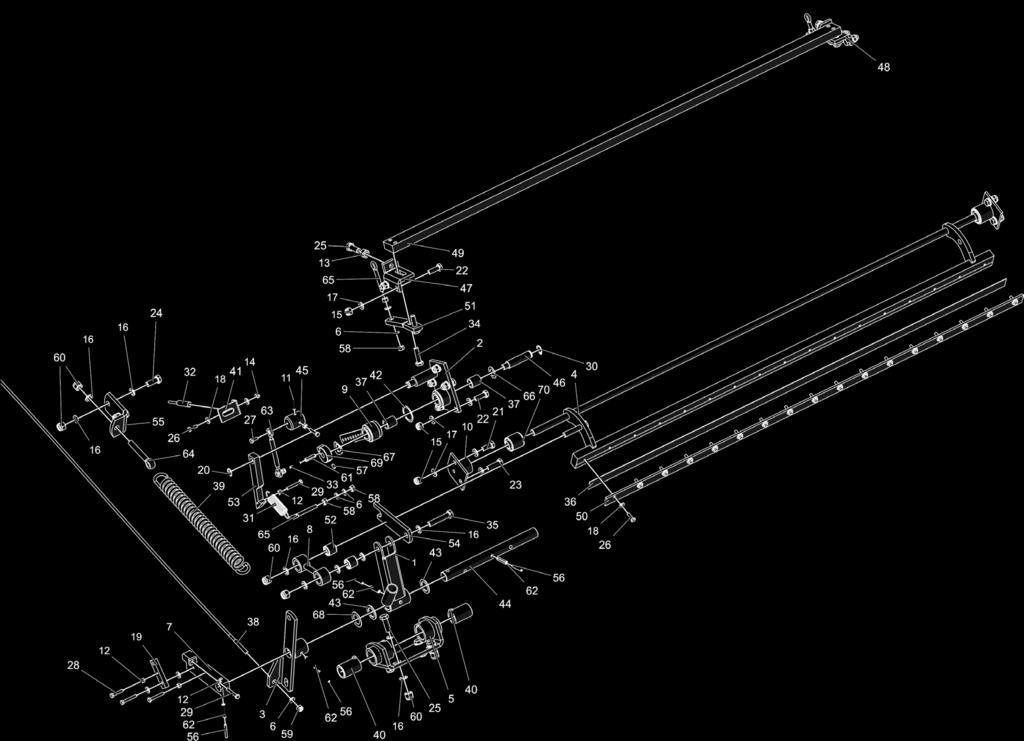

58 26. ZESPÓŁ TNĄCY SIATKĘ 58 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

59 Zespół tnący siatkę 1 Z Uchwyt ramy noża 1 2 Z Wspornik 1 3 Z Ramię noża 1 4 Z Rama noża 1 5 Z Wspornik mocowania dźwigni P8OOC Podkładka okr.8oc Z Zapadka 1 8 Z Korbowód 1 9 Z Ramię regulatora 1 10 Z Wspornik Silent - Blocku K6-40 Kołek sprężysty 6x40 DIN N6OC Nakrętka M6oc N12OC Nakrętka M12oc NS6OC 15 23NS10OC M6oc M10oc P12OC Podkładka okr.12oc P Podkładka okr.10oc P6OOC Podkładka okr.6oc Z Płaskownik SZ14 Seger Z S10-25OC 8,8 Śruba 10x25oc S10-30OC 8,8 Śruba 10x30oc S10-35OC 8,8 Śruba 10x35oc S12-30OC 8,8 Śruba 12x30oc S12-35OC 8,8 Śruba 12x35oc S6-20 Śruba 6x20oc , S6-16 8,8OC Śruba 6x16oc , S OC Śruba 6x30oc S6-40OC. Śruba 6x40oc , SZ18 Seger Z POD-SPR Sprężyna maz-6531oc 1 32 POD-ELK Licznik Czujnik Indukcyjny Z POD-ELZ Kołek sprężysty 5x POD-ELZ Śruba 10x40oc , POD-ELZ Śruba 12x60 oc 10, POD-EOS Nóż 1 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 59

60 26. ZESPÓŁ TNĄCY SIATKĘ 60 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

61 Zespół tnący siatkę 37 POD-LOZ Łożysko HFL POD-OGL Linka stalowa ZM POD-SPR Sprężyna maz-6528 oc 1 40 POD-TSZ Tulejka I 2 41 Z Wspornik czujnika 1 42 Z Podkładka 1 43 Z Podkładka okr. 25,5x37x Z Wałek siatki 1 45 Z Tuleja 1 46 Z Trzpień 1 47 Z Wspornik prawy 1 48 Z Wspornik lewy 1 49 Z Przeciwnóż 1 50 Z Blacha II ramy noża 1 51 Z Płaskownik 2 52 POD-OGL Tuleja metalowo-gumowa 12x26x26 53 Z Zaczep 1 54 Z Blokada Z Mocowanie sprężyny 1 56 POD-ELZ Kołek sprężysty 5x40 DIN POD-ELZ Wkręt docikowy 6x12oc , N8OC Nakrętka M8oc NS8OC 60 23NS12OC M8oc M12oc POD-ELZ Kołek sprężysty 8x30 DIN POD-ELZ Kołek sprężysty 8x40 DIN POD-ELZ Przegub kulowy M6-DX 1 64 POD-ELZ Śruba oczkowa 12x70 DIN444 LB oc. 65 POD-ELZ Śruba oczkowa 8x60 DIN444 B oc 3 66 POD-ELZ Podkładka dystans. 18, POD-ELZ Podkładka falista 18 DIN 137 B 1 68 POD-ELZ Podkładka dystansowa 25x35x Z Krzywka 1 70 POD-OGL Tuleja metalowo-gumowa 16x36x KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 61

62 27. ZESPÓŁ PODAJĄCY SIATKĘ 62 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

63 Zespół podający siatkę 1 23K6-30 Kołek sprężysty 6x30 DIN N6OC Nakrętka M6oc NS8OC 4 23NS10OC M8oc M10oc P14OC Podkładka okr.14oc P Podkładka okr.10oc P6OOC Podkładka okr.6oc P8OOC Podkładka okr.8oc P8OC Podkładka okr SZ30 Seger Z S10-25OC 8,8 Śruba 10x25oc S6-20 Śruba 6x20oc , S OC Śruba 6x S8-25OC8.8 Śruba 7 15 POD-ELZ Śruba 14x25oc POD-EOS Koło łańcuchowe Z=16 1/2"-1/8" 1 17 POD-LAN Łańcuch 1/2x1/8 40ogn 1 18 POD-LOZ Łożysko SB POD-OGL Wolnobieg Z POD-SPR Sprężyna maz-6532 oc 4 21 Z Piasta 1 22 Z Tuleja 1 23 Z Czop łożyska 4 24 Z Czop łożyska 4 25 Z Rura rozprowadzająca 2 26 Z Podpora silnika 1 27 Z Płaskownik 2 28 Z Blacha I 4 29 POD-ELZ Śruba oczkowa 8x60 DIN444 B oc 6 30 POD-LOZ Łożysko RS 4 31 POD-LOZ Oprawa P204 PF POD-OGL Silnik elektryczny 1 33 POD-OGL Rolka gumowa SZ35 Seger z N8OC Nakrętka M8oc K6-40 Kołek sprężysty 6x40 DIN KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 63

64 28. HYDRAULIKA 64 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

65 Hydraulika 1 23K6-45 Kołek sprężysty 6x45 DIN NS6OC M6oc P6OOC Podkładka okr.6oc P8OOC Podkładka okr.8oc S6-60OC 8,8 Śruba 6x60oc , S8-30OC 8,8 Śruba 8x30oc KK ZWNE13 Przyłączka kolankowa 16/18 (B+nakr/B) Nasadka zaworu wtyczki EURO 13 (ziel, żół,nieb,czerw) 9 POD-ELZ Kołek sprężysty 5x POD-ELZ POD-ELZ Zawleczka rurkowa 10x60 A-9,8 C-70 Nitonakrętka M8 stal. sześciokątna 12 POD-HPZ Pierścień uszczelniający PPM 1/4" 2 13 POD-HPZ Przetwornik ciśnienia PT250R-14-LI3-H POD-HKR Przyłączka prosta 16x1,5-18x1, POD-HKR Złączka trójnikowa sym. 18x18x18-1,5 z nakrętką góra 16 POD-HSL Siłownik UCJ349-50/28/ POD-HPZ Pierścień uszczelniający PPM 1/2" POD-HZW Zawór kulowy RS2 1/4" SCN Siłownik 25/ Z Wspornik rozdzielacza 1 21 Z Tulejka dystansowa 2 22 Z Płytka pod kable 2 23 Z Podkładka 30x61,5x Z Blokada siłownika 2 25 pod-hzw Zawór ZS POD-HSL Siłownik UCJ350-50/28/ POD-HPR Przewód 2 Przewód hydr.aa/222/6 L POD-HPR Przewód 6 Przewód hydr.aa/211/10 L POD-HPR Przewód 7 Przewód hydr.aa/211/10 L POD-HPR Przewód 3 Przewód hydr.aa/222/6 L POD-HPR Przewód 8 Przewód hydr.aa/211/10 L POD-HPR Przewód 9 Przewód hydr.aa/211/10 L POD-HPR Przewód 1 Przewód hydr.ac21/22_/6 L /4"-fer 34 POD-HPR Przewód 4 Przewód hydr.ac21/212/10 L POD-HPR Przewód 5 Przewód hydr.ac21/212/10 L KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 65

66 28. HYDRAULIKA 66 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

67 Hydraulika 36 POD-HKR Złączka redukcyjna 3/8" zew-3/8"wew.l-46mm 37 POD-HKR Złączka prosta dławiąca 1/2"-1/4" 1 38 POD-HKR Złączka trójnikowa 18x18x18 12L 1 39 POD-HKR Przyłączka prosta 3/8"-rurka Ø12 (złączka AB 3/8EDx18) 40 POD-HKR Złączka bandżo 3/8"zew. 18x1, POD-HKR POD-HKR Złączka prosta grodziowa M16x1,5+nakr. Złączka trójnikowa sym. 16x16x16 10L nakrętka góra 43 POD-HKR Złączka trójnikowa 18x18x18 12L 1 44 POD-HKR POD-HZW Złączka manometru 1/4wew. M18x1,5 zew L-30 Zawór-wtyczka Euro 13 wewn.1/2"+nasadka KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 67

68 29. UKŁAD CENTRALNEGO SMAROWANIA 68 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

69 Układ centralnego smarowania 1 23NS6OC 2 23ns8oc M6oc M8oc P6OOC Podkładka okr.6oc p8ooc Podkładka okr.8oc S6-25OC 105 Śruba 6x25oc 8, P4 Przewód z tworzywa sztucznego Ø4x2 PA6- centr. smar. 7 POD-ELZ Śruba imbus 8x50oc POD-ELZ Śruba imbus 5x ,8 oc 8 9 POD-OGL Centralne Z587 zaślepka POD-OGL Centralne Z587 końcówka dawkująca 11 POD-OGL Centralne Z587 filtr oleju 1 12 POD-OGL Centralne Z587 rozdzielacz POD-OGL Centralne Z587 pompka POD-OGL Centralne Z587 zbiornik oleju 1 15 POD-OGL POD-OGL POD-OGL POD-OGL POD-OGL POD-OGL POD-OGL POD-OGL Centralne Z587 zacisk sprężynowy 8,3x8,8 mm Centralne Z587 rurka nylonowa Ø 6x1,5 (7cm) Opaska mocująca z gumą P-CLIP 16 x12 Szczotka smarowa, nylon, Ø 15 mm, R1/8" Złączka plastikowa szara z uszczelnieniem na połączeniu gwintowanym Złączka prosta na przewód Blok dławika pojedynczy x Przewód smarowy 6,0x1,5 czarny bs Z Wspornik c.s. II 1 24 Z Wspornik c.s. III 3 25 Z Wspornik c.s. IV Z Wspornik c.s. I 1 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 69

70 30. OŚWIETLENIE 70 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

71 Oświetlenie 1 23N6OC Nakrętka M6oc NS6OC M6oc P6OOC Podkładka okr.6oc P8OOC Podkładka okr.8oc S8-25OC8.8 Śruba 8x25oc POD-ELK POD-ELK Lampa zespolona tylna W95 (744) z przewodem 200cm YLY-S 4x0,75mm Lampa obrysowa kwadratowa z odblask. LO Z Wspornik światła przedniego 1 9 Z Wspornik światła przedniego 1 10 Z Blacha wspornika 2 11 Wtyczka 7 pinowa NS8OC M8oc KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 71

72 31. OSŁONA LEWA 72 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

73 Osłona lewa 1 POD-TSZ L Osłona lewa 1 2 Z Zawias I lewy 1 3 POD-OGL Sprężyna gazowa N10OC Nakrętka M10oc NS6OC 6 23NS10OC M6oc M10oc P12OC Podkładka okr.12oc P Podkładka okr.10oc P6OOC Podkładka okr.6oc P6OC030 Podkładka okr.6oc pow P8OOC Podkładka okr.8oc S10-35OC 8,8 Śruba 10x35oc S10-45OC Śruba 10x45oc S12-30OC 8,8 Śruba 12x30oc S6-40OC. Śruba 6x40oc , S8-35OC 8,8 Śruba 8x35oc SS Sprężyna maz POD-ELZ Śruba 12x40oc 10, POD-OGL POD-ELZ Zamknięcie pokryw IP z kluczykiem Wkręt samoformuj. 8x16oc DIN 7500D-sześć 21 Z Wspornik dolny 1 22 Z Osłona podrzutnika 1 23 Z Pręt zawiasu 1 24 Z Wspornik I lewy 1 25 Z Wspornik II lewy 1 26 Z Sworzeń ustalający 2 27 POD-ELZ Śruba grzyb. imbus 6x20 oc POD-OGL NS8OC Ustalacz drzwi CO i BU M8oc Z Zawias II lewy 1 31 Z Wspornik ustalacza 2 32 Z Wspornik zamka 1 33 Z Zapadka zamka 1 34 Z Płytka pod kable NS12OC M12oc KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 73

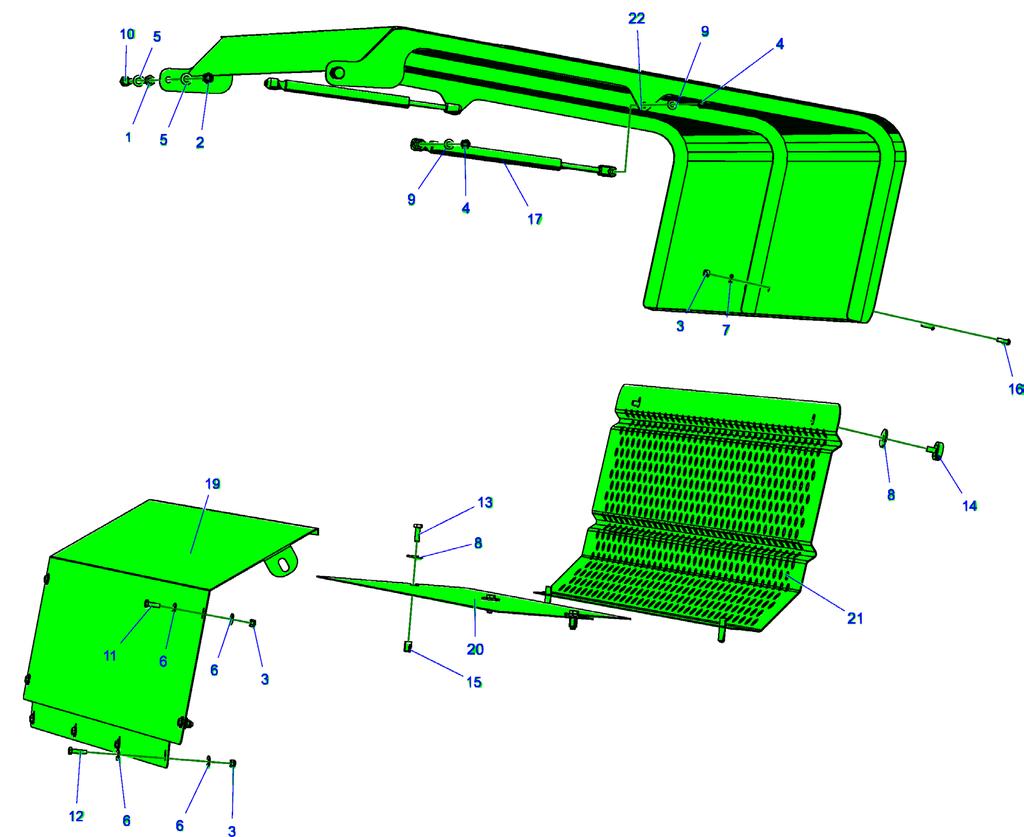

74 32. OSŁONA PRAWA 74 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

75 Osłona prawa 1 23N10OC Nakrętka M10oc NS10OC 3 23NS12OC 4 23NS6OC 5 23NS8OC M10oc M12oc M6oc M8oc P Podkładka okr.10oc P12OC Podkładka okr.12oc P6OC030 Podkładka okr.6oc pow P6OOC Podkładka okr.6oc P8OOC Podkładka okr.8oc S10-35OC 8,8 Śruba 10x35oc S10-45OC Śruba 10x45oc S12-30OC 8,8 Śruba 12x30oc S6-40OC. Śruba 6x40oc , S8-35OC 8,8 Śruba 8x35oc SS Sprężyna maz POD-ELZ Śruba 12x40oc 10, POD-ELZ Wkręt samoformuj. 8x16oc DIN 7500D-sześć POD-ELZ Śruba grzyb. imbus 6x20 oc POD-OGL POD-OGL Zamknięcie pokryw IP z kluczykiem Ustalacz drzwi CO i BU 22 POD-OGL Sprężyna gazowa POD-OGL _2 Sprężyna gazowa POD-TSZ P Osłona prawa 1 25 Z Wspornik dolny 1 26 Z Osłona napędów II 1 27 Z Pręt zawiasu 1 28 Z Wspornik I lewy 1 29 Z Wspornik II prawy 1 30 Z Sworzeń ustalający 2 31 Z Zawias II prawy 1 32 Z Wspornik ustalacza 2 33 Z Wspornik zamka 1 34 Z Zapadka zamka 1 35 Z Podkładka I 1 36 Z Podkładka II 1 37 Z Zawias I prawy KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 75

76 33. OSŁONY PRZEDNIE 76 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

77 Osłony przednie 1 23N10OC Nakrętka M10oc NS10OC 3 23NS6OC 4 23NS8OC M10oc M6oc M8oc P Podkładka okr.10oc P6OC030 Podkładka okr.6oc pow P6OOC Podkładka okr.6oc P8OC Podkładka okr.8oc pow P8OOC Podkładka okr.8oc S6-25OC 105 Śruba 6x25oc 8, S8-25OC8.8 Śruba 8x25oc POD-ELZ Pokrętło radełkowe M8x15 fi POD-ELZ Nitonakrętka M8 stal. sześciokątna 16 POD-ELZ Śruba grzyb. imbus 6x20 oc POD-OGL Sprężyna gazowa Z Osłona 1 20 Z Osłona przekładni 1 21 Z Osłona przednia spaw Z Klapa spaw S10-45OC Śruba 10x45oc S6-20 Śruba 6x20oc ,8 4 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 77

78 34. OSŁONY TYLNE 78 KATALOG CZĘŚCI - PRASA BELUJĄCA Z587

79 Osłony tylne 1 23NS6OC M6oc P6OOC Podkładka okr.6oc P6OC030 Podkładka okr.6oc pow S6-16 8,8OC Śruba 6x16oc , POD-ELZ Wkręt samoformuj. 6x16oc DIN 7500D-sześć 6 Z Wspornik tylnej osłony 10 7 Z Osłona tylna Z Osłona tylna KATALOG CZĘŚCI - PRASA BELUJĄCA Z587 79
