ZŁOŻENIE / oznaczenie zespołów/

Transkrypt

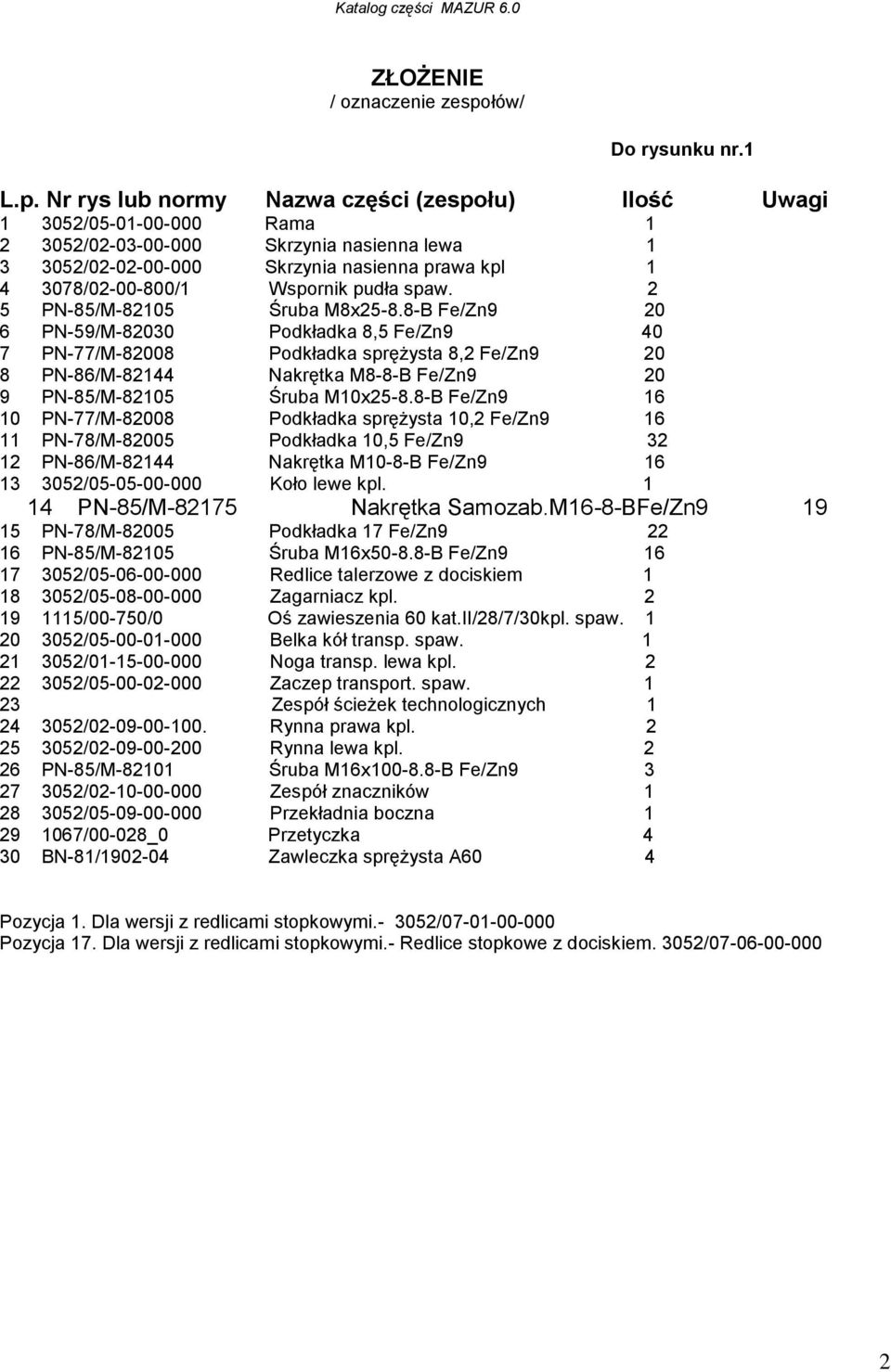

1 ZŁOŻENIE / oznaczenie zespołów/ Do rysunku nr.1 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Rama / Skrzynia nasienna lewa / Skrzynia nasienna prawa kpl / /1 Wspornik pudła spaw. 2 5 PN-85/M Śruba M8x B Fe/Zn PN-59/M Podkładka 8,5 Fe/Zn PN-77/M Podkładka sprężysta 8,2 Fe/Zn PN-86/M Nakrętka M8-8-B Fe/Zn PN-85/M Śruba M10x B Fe/Zn PN-77/M Podkładka sprężysta 10,2 Fe/Zn PN-78/M Podkładka 10,5 Fe/Zn PN-86/M Nakrętka M10-8-B Fe/Zn / Koło lewe kpl PN-85/M Nakrętka Samozab.M16-8-BFe/Zn PN-78/M Podkładka 17 Fe/Zn PN-85/M Śruba M16x B Fe/Zn / Redlice talerzowe z dociskiem / Zagarniacz kpl /00-750/0 Oś zawieszenia 60 kat.ii/28/7/30kpl. spaw / Belka kół transp. spaw / Noga transp. lewa kpl / Zaczep transport. spaw Zespół ścieżek technologicznych / Rynna prawa kpl / Rynna lewa kpl PN-85/M Śruba M16x B Fe/Zn / Zespół znaczników / Przekładnia boczna /00-028_0 Przetyczka 4 30 BN-81/ Zawleczka sprężysta A60 4 Pozycja 1. Dla wersji z redlicami stopkowymi / Pozycja 17. Dla wersji z redlicami stopkowymi.- Redlice stopkowe z dociskiem. 3052/

2 Rys1 SKRZYNIA NASIENNA PRAWA Do rysunku nr.2

3 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Pudło prawe / /2 Urządzenie mieszające prawe / Wałek mieszadła prawy kpl / Łożysko mieszadła / Spad blaszany / Spad blaszany prawy PN-89/M Kołek gładki spr. 6x PN-76/M Smarowniczka M8x PN-85/M Śruba M8x B Fe/Zn PN-78/M Podkładka 8,4 Fe/Zn PN-77/M Podkładka sprężysta 8,2 Fe/Zn PN-86/M Nakrętka M5-8-B Fe/Zn / Obejma mieszadła / Nakładka trzymaka PN-85/M Śruba M6x B Fe/Zn PN-77/M Podkładka sprężysta Z6,1 Fe/Zn PN-78/M Podkładka 6,4 Fe/Zn PN-86/M Nakrętka M6-8-B Fe/Zn / Wspornik prawy / Wspornik lewy / /1 Siatka kpl / Wkładka 2 7 PN-78/M Podkładka 6,4 Fe/Zn PN-85/M Śruba M6x B Fe/Zn PN-86/M Nakrętka M6-8-B Fe/Zn PN-77/M Podkładka sprężysta Z6,1 Fe/Zn / Zaczep wieka / Podwieszenie rynny 2 13 PN-78/M Podkładka 8,4 Fe/Zn PN-85/M Śruba M8x B Fe/Zn PN-86/M Nakrętka M5-8-B Fe/Zn PN-77/M Podkładka sprężysta 8,2 Fe/Zn / Wieko kpl / /1 Wieko / Zsyp gumowy / Zaczep wieka / Podwieszenie rynny PN-86/M Nakrętka M6-8-B Fe/Zn PN-77/M Podkładka sprężysta Z6,1 Fe/Zn PN-78/M Podkładka pow. 6,5 Fe/Zn PN-85/M Śruba M6x B Fe/Zn PN-85/M Śruba M8x B Fe/Zn PN-78/M Podkładka 8,4 Fe/Zn PN-85/M Nakrętka M8-8 Fe/Zn PLH21053B Sprężyna gazowa / Czop sprężyny gazowej pudła / Czop sprężyny gazowej 1 21 PN-78/M Podkładka 10,5 Fe/Zn PN-85/M Nakrętka Samozab.M8-8-B Fe/Zn PN-76/M Zawleczka 2,5x / Podpórka wieka 1 25 PN-76/M Zawleczka 3,2x / Wspornik obejmy / /1 Obejma pręta wskaźnika / /2 Pływak wskaźnika / Wskaźnik poziomu nasion 1 4

4 30 PN-76/M Zawleczka 1 5

5 Rys.2 SKRZYNIA NASIENNA LEWA Do rysunku nr 3 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Pudło lewe / /1 Urządzenie mieszające lewe / Wałek mieszadła lewy kpl / /1 Tuleja łącznika / Łożysko mieszadła / Spad blaszany / Spad blaszany prawy PN-89/M Kołek gładki spr. 6x PN-76/M Smarowniczka M8x PN-85/M Śruba M8x B Fe/Zn PN-78/M Podkładka 8,4 Fe/Zn PN-77/M Podkładka sprężysta 8,2 Fe/Zn9 4

6 2.11 PN-86/M Nakrętka M8-8-B Fe/Zn / Obejma mieszadła / Nakładka trzymaka PN-85/M Śruba M6x B Fe/Zn PN-77/M Podkładka sprężysta Z6,1 Fe/Zn PN-78/M Podkładka 6,4 Fe/Zn PN-86/M Nakrętka M6-8-B Fe/Zn / Wspornik prawy / Wspornik lewy / /1 Siatka kpl / Wkładka 2 7 PN-78/M Podkładka 6,4 Fe/Zn PN-85/M Śruba M6x B Fe/Zn PN-86/M Nakrętka M6-8-B Fe/Zn PN-77/M Podkładka sprężysta Z6,1 Fe/Zn / Zaczep wieka / Podwieszenie rynny 2 13 PN-78/M Podkładka 8,4 Fe/Zn PN-85/M Śruba M8x B Fe/Zn PN-86/M Nakrętka M8-8-B Fe/Zn PN-77/M Podkładka sprężysta 8,2 Fe/Zn / Wieko kpl / /1 Wieko / Zsyp gumowy / Zaczep wieka / Podwieszenie rynny PN-86/M Nakrętka M6-8-B Fe/Zn PN-77/M Podkładka sprężysta Z6,1 Fe/Zn PN-78/M Podkładka pow. 6,5 Fe/Zn PN-85/M Śruba M6x B Fe/Zn PN-85/M Śruba M8x B Fe/Zn PN-78/M Podkładka 8,4 Fe/Zn PN-85/M Nakrętka M8-8 Fe/Zn PLH21053B Sprężyna gazowa / Czop sprężyny gazowej pudła / Czop sprężyny gazowej 1 21 PN-78/M Podkładka 10,5 Fe/Zn PN-85/M Nakrętka Samozab.M8-8-B Fe/Zn PN-76/M Zawleczka 2,5x / Podpórka wieka 1 25 PN-76/M Zawleczka 3,2x / Wspornik obejmy / /1 Obejma pręta wskaźnika / /2 Pływak wskaźnika / Wskaźnik poziomu nasion 1 30 PN-76/M Zawleczka 2x PN-93/S Uchwyt TW PN-85/M Śruba M8x B Fe/Zn PN-86/M Nakrętka M5-8-B Fe/Zn PN-77/M Podkładka sprężysta 8,2 Fe/Zn PN-78/M Podkładka 8,4 Fe/Zn9 4 7

7 8

8 Rys.3 SKRZYNIA NASIENNA APARATY WYSIEWAJĄCE Do rysunku nr 3 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Pudło lewe / /1 Podstawa łożyska / /1L Podstawa łożyska lewa / Płaszcz aparatu wysiewającego / Zastawka 29 6 PN-73/M Łożysko 2 7 PN-78/M Oprawa łożyska T / /1 Wałek wysiewający lewy / Kółko wysiewające kpl / Zespół dna nastawnego / Wałek den / /1 Łożysko środkowe kpl / /1 Łożysko wałka środkowe / /1 Tulejka / Tuleja łącząca 1

9 14 PN-89/M Kołek gładki spr. 6x / Skala dźwigni den / /1 Dżwignia den kpl / /2 Dżwignia den / /1 Sprężyna / /1 Szpilka PN-89/M Kołek gładki spr / Pokrętło 1 17 PN-83/M Śruba dociskowa M8x B 2 18 PN-87/M Śruba M8x B Fe/Zn PN-85/M Nakrętka Samozab.M8-8-B Fe/Zn PN-86/M Nakrętka M6-8-B Fe/Zn PN-77/M Podkładka sprężysta Z6,1 Fe/Zn PN-78/M Podkładka pow. 6,5 Fe/Zn PN-85/M Śruba M6x B Fe/Zn PN-85/M Śruba M10x B Fe/Zn PN-77/M Podkładka sprężysta 10,2 Fe/Zn PN-86/M Nakrętka M10-8-B Fe/Zn PN-78/M Podkładka 10,5 Fe/Zn9 2 Poz.1-Pudło prawe 3052/ Poz.8-Wałek wysiewający prawy 3052/ /1 UWAGA - ilośći części dla pudła prawego są takie same jak dla pudła lewego. 10

10 Rys.3 APARATY WYSIEWAJĄCE / CZĘŚCI/ Do rysunku nr 4 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Płaszcz aparatu wysiewającego / Zastawka 1 3 BN-66/ Dno Nastawne / Ramię dna 1 5 PN-85/M Śruba M6x B Fe/Zn / Podkładka specjalna /01-006_0 Sprężyna dna 1 8 PN-78/M Podkładka pow. 6,5 Fe/Zn9 1 9 PN-85/M Nakrętka M6-8 Fe/Zn PN-83/M Śruba dociskowa M6x PN-85/M Śruba M6x B Fe/Zn / /1 Kółko wysiewające 1

11 / /1 Zabierak / Podkładka sprężynująca / Kółko wysiewające nasiona drobne / Wkręt dociskowy / Sprężyna wkręta dociskowego /01-00, Kulka wkręta dociskowego 1 12

12 Rys.4 NAPED cz.i /całośc/ Do rysunku nr.5 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi 1 Element ramy Belka prawa / Koło prawe kpl / Płyta przekładni bocznej spaw / /1 Koło podwójne pośrednie / /1 Koło podwójne pośrednie spaw PN-79/M Łożysko kulkowe RS PN-81/M Pierścień osadczy sprężynującyw / /2 Koło łańcuchowe mieszadła / Koło z=26 kpl / Napinacz kpl / Napinacz 08B kpl / Płyta napędu spaw. 1 13

13 / Podstawa skrzynki spaw / Osłona górna kpl / Osłona wewnętrzna spaw / Osłona dolna spaw / Tujejka napinacza I / Rolka napinacza 50 kpl / Śruba naciągowa / /2 Sprężyna naciągowa / Śruba oczkowa / Sprzęgło kpl PN-81/M Pierścień osadczy sprężynującyz PN-81/M Pierścień osadczy z PN-89/M Kołek gładki spr. 6x PN-89/M Kołek gładki spr. 6x / /1 Skrzynka prędkości / Koło łańcuchowe z= / Koło łańcuchowe z=13 kpl PN-85/M Nakrętka Samozab.M12-8-B Fe/Zn PN-78/M Podkładka 13 Fe/Zn PN-89/M Kołek walcowy 6x30-B 1 30 PN-85/M Śruba M10x B Fe/Zn PN-77/M Podkładka sprężysta 10,2 Fe/Zn PN-78/M Podkładka 10,5 Fe/Zn PN-86/M Nakrętka M12-8-B Fe/Zn PN-78/M Podkładka 17 Fe/Zn PN-77/M Podkładka sprężysta 16,3 Fe/Zn PN-85/M Śruba M16x B Fe/Zn PN-85/M Śruba M16x B Fe/Zn PN-59/M Podkładka 8,5 Fe/Zn PN-77/M Podkładka sprężysta 8,2 Fe/Zn PN-86/M Nakrętka M5-8-B Fe/Zn PN-85/M Śruba M8x B Fe/Zn PN-85/M Śruba M8x B Fe/Zn PN-78/M Podkładka 8,4 Fe/Zn PN-85/M Nakrętka Samozab.M8-8-B Fe/Zn PN-85/M Śruba M10x B Fe/Zn PN-78/M Podkładka 10,5 Fe/Zn PN-85/M Nakrętka samozab.m8-8-b Fe/Zn / /2 Łańcuch napędowy 84 PS /00-047/1 Łańcuch napędowy10b 104PS / /1 Łańcuch napędowy 10B 52 PS / /1 Łańcuch napędowy 10B 58 PS / /1 Łańcuch napędowy 10B 82 PS 1 53 PN-81/M Pierścień osadczy sprężynującyz PN-85/M Śruba M10x B Fe/Zn9 1 14

14 15

15 Katalog częśći MAZUR 6.0 NAPĘD cz.ii napinacze Rys.5 Do rysunku 6 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Ramię napinacza spaw. 1 2 PN-79/M Łożysko kulkowe RS / Koło napinacza z9 spaw. 1 4 PN-81/M Pierścień osadczy sprężynującyz PN-81/M Pierścień osadczy sprężynującyw25 4 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Ramię napinacza spaw. 1 2 PN-79/M Łożysko kulkowe RS / Koło napinacza 08B Z13 spaw. 1 4 PN-81/M Pierścień osadczy sprężynujący w PN-81/M Pierścień osadczy sprężynujący z10 1

16 Katalog częśći MAZUR

17 Katalog cześci Mazur 6.0 Rys.6 NAPĘD cz. II - sprzęgło L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / /1 Obudowa łożysk 1 2 PN-79/M Łożysko kulkowe RS / Wałek sprzęgła / Talerzyk / Sprężyna sprzęgła / Zabierak 1 7 PN-70/M Wpust pryzmatyczny A8x7x PN-70/M Wpust pryzmatyczny A8x7x / /1 Koło sprzęgła z= / Kolo łańcuch. podw / Piasta kpl / Piasta / Tuleja kołnierzowa / Tuleja 1 Do rysunku nr 7

18 Katalog cześci Mazur PN-81/M Pierścień osadczy sprężynujący z PN-76/M Smarowniczka STB1/8" 2 14 PN-76/M Zawleczka 5x DIN 7991 Śruba M8x PN-85/M Nakrętka samozab.m8-8-b Fe/Zn9 3 19

19 Rys.7 KOŁO LEWE Do rysunku nr 8 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Wałek koła lewy spaw. 1 2 UCF210 Łożysko kulkowe samonastawne 2 3 Obręcz 13LB Opona 31x15,50-15 TR PN-77/M Podkładka sprężysta 16,3 Fe/Zn / /3 Podkładka koła biegowego 6 6 PN-85/M Śruba M16x B Fe/Zn9 6

20 21

21 Rys.8 KOŁO PRAWE Do rysunku nr 9 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Wałek koła prawy spaw. 1 2 UCF210 Łożysko kulkowe samonastawne / Koło łańcuch. z33 spaw. 1 4 Obręcz 13LB1 1 5 Opona 31x15,50-15 TR PN-77/M Podkładka sprężysta 16,3 Fe/Zn / /3 Podkładka koła biegowego 6 8 PN-85/M Śruba M16x B Fe/Zn9 6 9 PN-81/M Pierścień osadczy Z PN-70/M Wpust pryzmatyczny A14x9x36 1

22 23

23 Katalog części Mazur 6.0 Rys.9 NAGA TRANSPORTOWA Do rysunku nr 10 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Noga transportowa lewa / Piasta koła transport. kpl. 1 3 PN-79/M Łożysko kulkowe RS / Koło ogumione 6.00x16" prawe i lewe Koło 4.x16kpl PN-85/C Opona 600x16 4PR AN PN-85/C Dętka 600*16 BUT.GPsa. 1 5 PN-81/M Pierścień osadczy Z PN-85/M Śruba M12x B Fe/Zn9 6 7 PN-77/M Podkładka sprężysta 12,2 Fe/Zn / Podkładka koła biegowego 6

24 Katalog części Mazur

25 Rys.10 REDLICE STOPKOWE Z DOCISKIEM Do rysunku 11 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / /1 Rynna przewodów spaw / Rama / /1 Rygiel kpl. 4 4 BN-81/ Zawleczka sprężysta / Trzymak rury kpl / Docisk redlicy stopkowych lewy kpl / Docisk redlic stopkowych prawy kpl / Redlica krótka kpl / Redlica długa kpl / Spulchniacz kpl. 4

26 27

27 Rys.11 REDLICE TARCZOWE Z DOCISKIEM Do rysunku 12 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Rama / /1 Rynna przewodów spaw / Redlica krótka słowacka kpl / Redlica długa slowacka kpl / /1 Rygiel kpl. 4 6 BN-81/ Zawleczka sprężysta / Spulchniacz kpl / Trzymak rury kpl / Docisk redlic słowackich prawy kpl / Docisk redlicy słowackich lewy kpl. 1

28 29

29 DOCISK REDLIC LEWY Rys.12 Do rysunku nr 13 Poz 2-dla siewnika z redlicami stopkowymi Oś docisku lewa spaw. 3052/ L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Ucho spaw / /1 Rura docisku lewa spaw / Śruba 1 4 PN-78/M Podkładka 25 Fe/Zn9 3 5 PN-89/M Kołek gładki spr. 6x40 4

30 6 3103/ Podstawa 1 7 PN-85/M Śruba M12x B Fe/Zn9 4 8 PN-78/M Podkładka 13 Fe/Zn9 8 9 PN-85/M Nakrętka samozab.m12-8-bfe/zn9 4 31

31 Rys.13 DOCISK REDLIC PRAWY Do rysunku nr 14 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Ucho spaw / Śruba 1 3 PN-89/M Kołek gładki spr. 6x PN-78/M Podkładka 25 Fe/Zn / /1 Rura docisku prawa spaw / Podstawa 1 7 PN-85/M Śruba M12x B Fe/Zn9 4 8 PN-78/M Podkładka 13 Fe/Zn9 8 9 PN-85/M Nakrętka samozab.m12-8-bfe/zn9 4

32 Poz.5-dla siewnika z redlicami stopkowymi Oś docisku spaw. 3052/

33 Rys.14

34 REDLICA STOPKOWA DŁUGA Do rysunku nr 15 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Ramię długie spaw / Stopka redlicy / Przetyczka 8x / Tulejka samosmarująca / Tulejka dystansowa 1 6 PN-85/M Śruba M10x B Fe/Zn / /2 Zawiasa spawana 1 8 PN-85/M Nakrętka samozab.m8-8-b Fe/Zn9 1 9 PN-85/M Śruba M12x B Fe/Zn PN-86/M Nakrętka M12-8-B Fe/Zn Belka kwadratowa Element ramy 1 12 DIN 7991 Śruba M12x / Ząb redlicy / /1 Sprężyna 1 15 PN-85/M Nakrętka samozab.m12-8-bfe/zn / /1 Łącznik górny / Przewód nasienny / /1 Łącznik 1 35

35 Rys.15 Katalog części MAZUR 6.0

36 REDLICA STOPKOWA KRÓTKA Do rysunku nr 16 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / /2 Zawiasa spawana / Ramię krótkie spaw. 1 3 PN-85/M Śruba M12x B Fe/Zn9 1 4 PN-86/M Nakrętka M12-8-B Fe/Zn / Tulejka samosmarująca / Tulejka dystansowa 1 7 PN-85/M Śruba M10x B Fe/Zn9 1 8 PN-85/M Nakrętka samozab.m8-8-b Fe/Zn / Stopka redlicy / Przetyczka 8x Belka kwadratowa Element ramy 1 12 DIN 7991 Śruba M12x PN-85/M Nakrętka samozabezp. M12-8-BFe/Zn / /6 Ząb redlicy / /1 Sprężyna / /1 Łącznik / Przewód nasienny / /1 Łącznik górny 1 37

37 Rys.16

38 REDLICA TARCZOWA DŁUGA Do rysunku nr 17 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi 1 RS-23 Zawiasa redlicy długiej 1 2 PN-85/M Śruba M10x B Fe/Zn9 2 3 PN-85/M Nakrętka M10-8 Fe/Zn9 2 4 RS-11 Redlica długa 1 5 RS-8 Podkładka redlicy 2 6 RS-3 Piasta redlicy 2 7 RS-1 Talerz czyszczący 1 8 RS-2 Talerz tnący 1 9 PN-81/M Pierścień osadczy w PN-81/M Pierścień osadczy z PN-85/M Łożysko PN-85/M Wkręt M6x PN-85/M Śruba M6x B Fe/Zn PN-78/M Podkładka 6,4 Fe/Zn PN-85/M Śruba M12x B Fe/Zn PN-78/M Podkładka 13 Fe/Zn PN-85/M Nakrętka M12-8-B Fe/Zn PN-85/M Nakrętka M12-8-B 1 19 PN-85/M Śruba M12x B Fe/Zn Belka kwadratowa Element ramy / /3 Sprężyna naciągowa / /1 Łącznik górny / /1 Łącznik dol. redl. słow / Przewód nasienny 1 39

39 Rys.17 REDLICA TARCZOWA KRÓTKA Do rysunku nr 18 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi 1 RS-25 Zawiasa redlicy krótkiej 1 2 PN-85/M Śruba M10x B Fe/Zn9 2 3 PN-85/M Nakrętka M10-8 Fe/Zn9 2 4 RS-13 Redlica krótka 1 5 RS-8 Podkładka redlicy 2 6 RS-3 Piasta redlicy 2 7 RS-1 Talerz czyszczący 1 8 RS-2 Talerz tnący 1 9 PN-85/M Łożysko PN-81/M Pierścień osadczy z PN-85/M Śruba M6x B Fe/Zn PN-86/M Wkręt M6x PN-78/M Podkładka 6,4 Fe/Zn PN-81/M Pierścień osadczy w PN-85/M Nakrętka M12-8-B Fe/Zn9 1

40 17 PN-85/M Śruba M12x B Fe/Zn PN-78/M Podkładka 13 Fe/Zn PN-85/M Śruba M12x B Fe/Zn PN-85/M Nakrętka M12-8-B / /3 Sprężyna naciągowa 1 11 Belka kwadratowa Element ramy / /1 Łącznik górny / /1 Łącznik dol. redl. słow / Przewód nasienny 1 41

41 Rys.18 ŚCIEŻKI TECHNOLOGICZNE Do rysunku nr 19 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Pudło lewe / Pudło prawe / Płyta podstawy kpl Siłownik elektryczny / /1 Łącznik kpl / Wałek ścieżek technologicznych 1 7 PN-89/M Kołek gładki spr. 6x / Sprężyna naciskowa / Trzymak kpl / Wspornik czujnika krańcowego / Tuleja magnesu / Tuleja wewnetrzna 6

42 / /1 Zabierak kpl / Sprężyna I / /S Kółko wysiewające specjalne kpl / Palec kpl PN-83/M Śruba dociskowa M6x12 8.8Fe/Zn PN-82/M Wktęt dociskowy M6x10 8.8Fe/Zn PN-85/M Śruba M10x B Fe/Zn PN-85/M Nakrętka samozab.m8-8-b Fe/Zn PN-78/M Podkładka 10,5 Fe/Zn PN-86/M Nakrętka M6-8-B Fe/Zn PN-83/M Śruba dociskowa PN-87/M Śruba M8x B Fe/Zn PN-85/M Nakrętka samozab.m8-8-b Fe/Zn PN-78/M Podkładka 8,4 Fe/Zn PN-85/M Śruba M8x B Fe/Zn PN-86/M Nakrętka M5-8-B Fe/Zn PN-77/M Podkładka sprężysta 8,2 Fe/Zn PN-85/M Śruba M8x B Fe/Zn / /1 Wałek wysiewający prawy / /1 Wałek wysiewający lewy 1 33 Czujnik wałka wysiewającego 2 43

43 Rys.19 SPULCHNIACZ Do rysunku nr 20 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Trzymak spulchniacza spaw / Ząb aprężyny / Sprężyna spulchniacza /00-454/0 Gęsiostópka PN-87/M Śruba M12x B Fe/Zn PN-77/M Podkładka sprężysta 12,2 Fe/Zn PN-86/M Nakrętka M12-8-B Fe/Zn / Podstawa 1 4 PN-85/M Śruba M16x B Fe/Zn9 2 5 PN-86/M Nakrętka M16-8-B Fe/Zn9 2 6 PN-85/M Śruba M12x B Fe/Zn9 4

44 7 PN-78/M Podkładka 13 Fe/Zn9 8 8 PN-85/M Nakrętka samozab.m12-8-b Fe/Zn9 4 Rys.20 TRZYMAK RURY Do rysunkun nr 21 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / /2 Wspornik osi docisku spaw / Sworzeń specjalny 1

45 3 3103/ Podstawa 1 4 PN-85/M Śruba M12x B Fe/Zn9 4 5 PN-78/M Podkładka 13 Fe/Zn9 8 6 PN-85/M Nakrętka samozab.m12-8-b Fe/Zn9 4 7 BN-81/ Zawleczka sprężysta 1 47

46 Rys.21 ZAGARNIACZ Do rysunku nr 22 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / Blacha pomostu / Ramię zag. prawe spaw / Ramię zag. lewe spaw / Ramię obracane zagarniacza / Belka zagarniacza kpl / Belka zagarniacza spaw / Trzymak / Sprężyna zagarniacza / Nakładka / Śruba naciągowa / Przetyczka / /2 Sprężyna naciągowa PN-78/M Podkładka 8,4 Fe/Zn PN-85/M Nakrętka samozab.m8-8-b Fe/Zn PN-85/M Śruba M8x B Fe/Zn BN-81/ Zawleczka sprężysta / Uchwyt zagarniacza prawy kpl / Uchwyt zagarniacza lewy kpl / Jarzmo 2 9 PN-78/M Podkładka 13 Fe/Zn PN-85/M Nakrętka samozab.m12-8-b Fe/Zn PN-78/M Podkładka 10,5 Fe/Zn PN-59/M Podkładka 10,5 Fe/Zn PN-85/M Śruba M10x B Fe/Zn PN-85/M Nakrętka Samozab.M8-8-B Fe/Zn PN-85/M Śruba M8x B Fe/Zn PN-86/M Nakrętka M8-8-B Fe/Zn PN-77/M Podkładka sprężysta 8,2 Fe/Zn PN-78/M Podkładka 8,4 Fe/Zn / Podstawa zagarniacza 2 20 PN-85/M Śruba M12x B Fe/Zn

47 ZNACZNIK LEWY Rys.22 Do rysunku nr 23 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / /3 Znacznik lewy spaw / Podstawa trzymaka kpl / Trzymak talerza kpl / Piasta znacznika 1 5 PN-85/M Łożysko / Tuleja dystansowa 1 7 PN-81/M Pierścień osadczy spręż.w PN-81/M Pierścień osadczy spręż.z SC02/ Tarcza znacznika kpl PN-85/M Śruba M12x B Fe/Zn PN-78/M Podkładka 13 Fe/Zn PN-85/M Nakrętka sdamozab.m12-8-bfe/zn PN-85/M Śruba M8x B Fe/Zn PN-85/M Nakrętka samozab.m8-8-b Fe/Zn9 1

48 15 PN-85/M Śruba M10x B Fe/Zn PN-86/M Nakrętka M10-8-B Fe/Zn PN-85/M Śruba M10x B Fe/Zn PN-78/M Podkładka 10,5 Fe/Zn PN-85/M Nakrętka samozab.m8-8-b Fe/Zn / /1 Oś znacznika / Sworzeń znacznika spaw PN-78/M Podkładka 17 Fe/Zn PN-89/M Kołek gładki spr. 6x PN-78/M Podkładka PN-89/M Kołek gładki spr. 6x / /1 Ogranicznik znacznika spaw CN2E-16-25/200z+UE25w Cylinder hydr. nurnik.+ucho / Sworzeń cylindra górny spaw PN-85/M Śruba M16x B Fe/Zn PN-86/M Nakrętka M16-8-B Fe/Zn / /1 Wąż okuty 5500mm / Pierścień uszczelniający / Śruba dławiąca 1 34 ZSR Zawór- wtyczka / Sprężyna znacznika / Odbój gumowy / Nakładka blokady 1 51

49 Rys.23 ZNACZNIK PRAWY Do rysunku nr 24 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi / /3 Znacznik prawy spaw / Podstawa trzymaka kpl / Trzymak talerza kpl. 1 4 SC02/ Tarcza znacznika kpl / Piasta znacznika 1 6 PN-85/M Łożysko / Tuleja dystansowa 1 8 PN-81/M Pierścień osadczy spręż.w PN-81/M Pierścień osadczy spręż.z PN-85/M Śruba M12x B Fe/Zn PN-78/M Podkładka 13 Fe/Zn PN-85/M Nakrętka samozab.m12-8-b Fe/Zn PN-85/M Nakrętka /amozab.m8-8-b Fe/Zn PN-78/M Podkładka 10,5 Fe/Zn PN-85/M Śruba M10x B Fe/Zn PN-85/M Śruba M8x B Fe/Zn PN-85/M Nakrętka samozab.m8-8-b Fe/Zn PN-85/M Śruba M10x B Fe/Zn9 2

50 19 PN-86/M Nakrętka M10-8-B Fe/Zn / /1 Oś znacznika 1 21 PN-78/M Podkładka PN-89/M Kołek gładki spr. 6x / /1 Ogranicznik znacznika spaw PN-85/M Śruba M16x B Fe/Zn PN-86/M Nakrętka M16-8-B Fe/Zn CN2E-16-25/200z+UE25w Cylinder hydr. nurnik.+ucho / Sworzeń znacznika spaw PN-78/M Podkładka 17 Fe/Zn PN-89/M Kołek gładki spr. 6x / Sworzeń cylindra górny spaw / Pierścień uszczelniający / Śruba dławiąca / /1 Wąż okuty 5500mm / Odbój gumowy / Sprężyna znacznika / Nakładka blokady 1 37 ZSR Zawór -wtyczka 1 53

51 Katalog części MAZUR 6,0 Rys.24 ZESPÓŁ WAŁKÓW I KÓŁ ZĘBATYCH SKRZYNI PRZEKŁADNIOWEJ Do rysunku 25 L.p. Nr rys lub normy Nazwa części (zespołu) Ilość Uwagi /03-001/0 Pierścień osadczy /03-015/0 Wpust specjalny / /2 Wałek VI /03-017/0 Koło zębate z= /03-018/0 Koło zębate z= /03-019/0 Pierścień dystansowy /03-020/0 Koło żebate z= /03-021/0 Koło zębate z= /03-022/0 Wałek /03-023/0 Segment III 1

52 Katalog części MAZUR 6, /03-024/0 Przesuwacz I /03-025/0 Przesuwacz III /03-026/0 Segment II /03-027/0 Wałek V /03-028/0 koło zębate z= /03-029/0 Koło zębate III z= /03-030/0 Pierścień osadczy /03-031/0 Tuleja /03-032/0 Koło zębate z = /03-033/0 Koło zębate z = /03-034/0 Koło żebate z= / /2 Wałek II /03-036/0 Pierścień dystansowy /03-037/0 Koło podwójne /03-038/0 Koło zębate I-z= /03-039/0 Koło zębate I z= /03-040/0 Koło zębate II z= /03-041/0 Pokrętło /03-042/0 Wpust specjalny /03-043/0 Wałek IV /03-044/0 Pierścień osadczy /03-045/0 Koło przesuwne II z= /03-046/0 Koło zębate z= /03-047/0 Pierścień dystansowy /03-048/0 Pierścień dystansowy /03-049/0 Koło zębate II z= /03-051/0 Segment I /03-052/0 Przesuwacz II /03-053/0 Wałek III /03-054/0 Kolo przesuwne I z= /03-055/0 Kołek / /2 Wałek I PN-66/M Kołek walcowy 2,5 hx PN-66/M Kołek walcowy 4h11x PN-70/M Wpust pryzmatyczny B6x6x PN-70/M Wpust pryzmatyczny B6x6x PN-66/M Kołek walcowy 4h11x PN-66/M Kołek walcowy 6h11x PN-66/M Kołek walcowy 4h11x

53 Katalog części MAZUR 6,0 56

54 Rys.25 57

55 15 Poz.15 do wałków:g;b i a Rys.26 59
