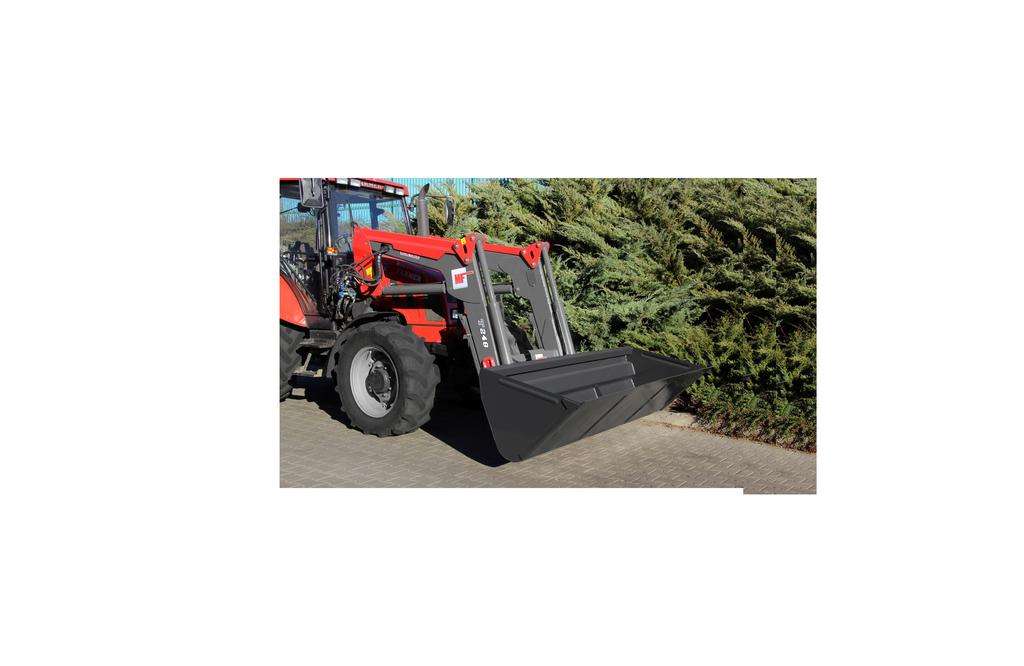

1 ŁADOWACZE CZOŁOWE T248 KATALOG CZĘŚCI WYDANIE I, 2016 PL SOKÓŁKA, ul. KRESOWA 62

2 2 KATALOG CZĘŚCI - ŁADOWACZE CZOŁOWE T248

3 SPIS TREŚCI 1. ŁADOWACZ KPL WYSIĘGNIK KPL INSTALACJA HYDRAULICZNA 8 4. STOPKA PODPOROWA KPL ZESPÓŁ HYDROAKUMULATORA KPL WSKAŹNIK POZIOMOWANIA KPL. 14 KATALOG CZĘŚCI - ŁADOWACZE CZOŁOWE T248 3

4 1. ŁADOWACZ KPL. 4 KATALOG CZĘŚCI - ŁADOWACZE CZOŁOWE T248

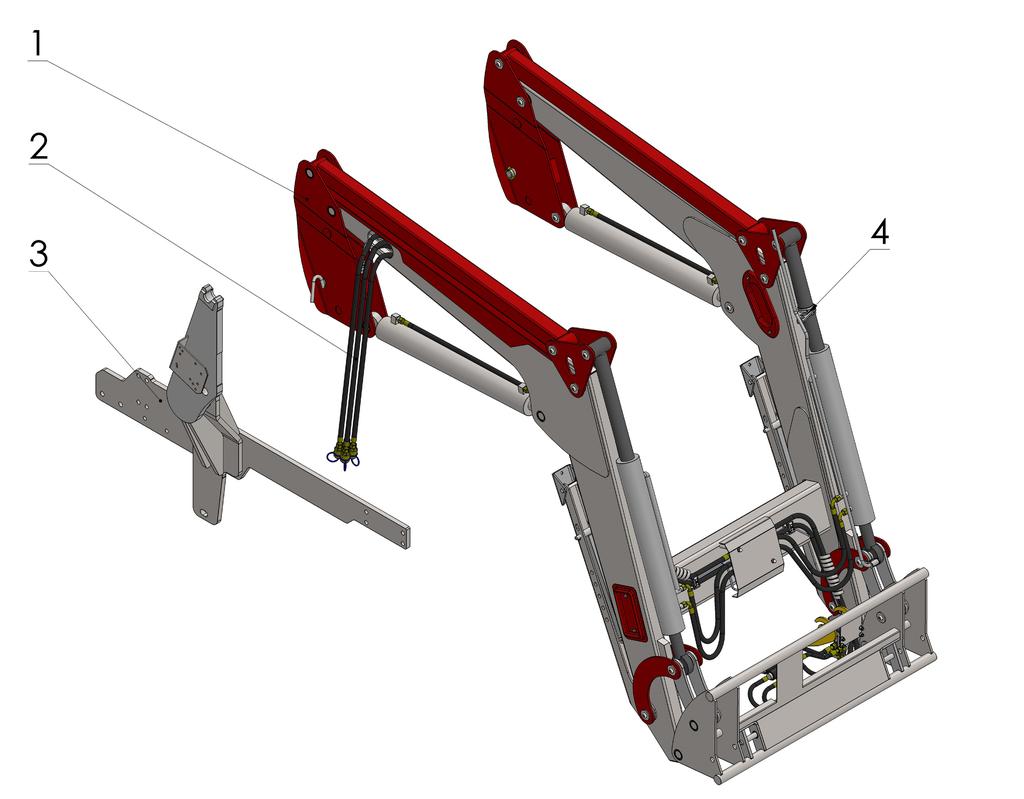

5 Ładowacz kpl. Lp. Nazwa części lub zespołu Numer części lub indeks 1 Wysięgnik kpl. Patrz strona 6 2 Instalacja hydrauliczna Patrz strona 8 3 Rama montowana na ciągniku W zależności od ciągnika 4 Wskaźnik poziomowania kpl. Patrz strona 14 KATALOG CZĘŚCI - ŁADOWACZE CZOŁOWE T248 5

6 2. WYSIĘGNIK KPL. 6 KATALOG CZĘŚCI - ŁADOWACZE CZOŁOWE T248

7 WYSIĘGNIK KPL. 1 Wysięgnik kpl. T Dźwignia prawa kpl. T Dźwignia lewa kpl. T Ramka mocowania narzędzi roboczych EURO T Łącznik spawany dolny T Stopa prawa kpl. T Stopa lewa kpl T Łącznik górny prawy kpl. T Łącznik górny lewy kpl. T Łącznik górny spawany prawy T Łącznik górny spawany lery T Stopka prawa kpl. Stopka lewa kpl. T T Sworzeń I T Sworzeń II T Sworzeń III T Sworzeń V T Sworzeń V T Podkładka specjalna T Tulejka I blokująca łożyska T Tulejka II blokująca łożyska T Osłona dzielnika T Osłona wewnętrzna profilu POD-TSZ Osłona zewnętrzna rury łączącej POD-TSZ Sworzeń blokujący T Podkładka okr. 10,5 23P Nakrętka samokontrująca M10 23NS10OC 1 27 Śruba M10x45 POD-ELZ Zawleczka z pierścieniem 11 23PR Podkładka okr. 6,5 23P6OC Śruba M6x25 23S6/25OC Śruba M6x35 23S6/35OC 4 32 Śruba M12x30 POD-ELZ Łożysko GE 35 ES POD-LOZ Seger W55 POD-ELZ GSM POD-LOZ GSM POD-LOZ Nakrętka kołpakowa M8 POD-ELZ Podkładka okr 8,4 23P8OOC 2 39 Smarowniczka M6x1 23SM 4 KATALOG CZĘŚCI - ŁADOWACZE CZOŁOWE T248 7

8 3. INSTALACJA HYDRAULICZNA 8 KATALOG CZĘŚCI - ŁADOWACZE CZOŁOWE T248

9 Instalacja hydrauliczna 1 Dzielnik elektr. zespolony POD-HZW Rozdzielacz nabojowy POD-HZW Szybkozłącze 2x1/2" POD-HZW Hydroakumulator (kpl.) 24HA 1 5 Wiązka tura T248 ładowacz POD-ELK Siłownik UCJ416-80/45/450 POD-HSL Siłownik UCJ415-80/45/690 L POD-HSL Siłownik UCJ414-80/45/690 P POD-HSL Siłownik UCJ38-25/18/2x110 POD-HSL Sworzeń zabezpieczenia T Przewód hydrauliczny gumowy AA/241/10/ L Przewód hydrauliczny gumowy AA/21_/6/ L Przewód hydrauliczny gumowy A90A90/211/6 L Przewód hydrauliczny gumowy AA90/211/6 L Przewód hydrauliczny gumowy A45A90/214/10 L Przewód hydrauliczny gumowy AA90/214/10 L Przewód hydrauliczny gumowy AA/241/10 L Przewód hydrauliczny gumowy A45A/233/13 L Przewód hydrauliczny gumowy A45A/233/13 L Przewód hydrauliczny gumowy AA/244/10 L Przewód hydrauliczny gumowy AA/233/13 L Przewód hydrauliczny gumowy AA/241/10 L Złączka trójnikowa 22x22x22 POD-HKR Przyłączka prosta 24K1/ Złączka trójnikowa niesym. 22x22x22-1,5 POD-HKR Przyłączka prosta POD-HKR Złączka trójnikowa sym. 3xM14x1,5 POD-HKR Zawór-gniazdo Euro 24ZGE Nasadka zaworu gniazda 24ZGNE Śruba imbus 8x25 POD-ELZ Podkładka okr. 8,4 23P8OOC 4 32 Nakrętka samokontrująca M8 23NS8OC 4 33 Podkładka okr. 6,4 23P6OOC 6 34 Nakrętka samokontrująca M6 23NS6OC 4 35 Śruba M6x70 23S6/ Śruba M6x90 POD-ELZ Wtyczka 3 pionowa POD-ELK Uchwyt HBK 2x18 POD-HPZ Osłona spiralna HG40 POD-HPZ Kołek sprężysty 4x28 23K4/30 2 KATALOG CZĘŚCI - ŁADOWACZE CZOŁOWE T248 9

10 4. STOPKA PODPOROWA KPL. 10 KATALOG CZĘŚCI - ŁADOWACZE CZOŁOWE T248

11 Stopka podporowa kpl. 1 Ceownik prawy stopki Ceownik lewy stopki T T Stopka T Blacha boczna stopki T Zabezpieczenie stopki T Podpora stopki T Śruba M10x30 23S10/30P Nakrętka samozabezpieczająca M10 23NS10OC 1 9 Śruba M10x110 23S10/110OC 8, Zawleczka spręż. podw. 3,2mm POD-ELZ Kółko do kluczy 23KK 1 12 Śruba M12x25 POD-ELZ Łańcuch spinający Ø 2mm 25LS 1 7 Podkładka okr. 10,5 23P KATALOG CZĘŚCI - ŁADOWACZE CZOŁOWE T248 11

12 5. ZESPÓŁ HYDROAKUMULATORA KPL. 12 KATALOG CZĘŚCI - ŁADOWACZE CZOŁOWE T248

13 Zespół hydroakumulatora kpl. 1 Hydroakumulator H500R/LT 2 2 Blok zaworu kw.45+sc Zawór kulowy GE2-1/2" 1 4 Przyłączka prosta 1/2 /M18x1,5 24KP1/ Podkładka miedziana 1/2 21x18x1,5 2 7 Pierścień uszczelniający PPM 18 24UPPM Śruba M10x70 23S10/ Podkładka okr P Śruba oczkowa 1/2 G1/2 L= Nakrętka samokontrująca M10oc NS10OC 2 KATALOG CZĘŚCI - ŁADOWACZE CZOŁOWE T248 13

14 6. WSKAŹNIK POZIOMOWANIA KPL. 14 KATALOG CZĘŚCI - ŁADOWACZE CZOŁOWE T248

15 Wskaźnik poziomowania kpl. 1 Wspornik I T Rurka wskaźnika POD-HPR Wspornik II T Opaska ślimakowa POD-OGL Podkładka okr.12 23P12OC 1 6 Zabezpieczenie sprężyste POD-ELZ KATALOG CZĘŚCI - ŁADOWACZE CZOŁOWE T248 15
