AGREGAT UPRAWOWO - SIEWNY U741 KATALOG CZĘŚCI

Transkrypt

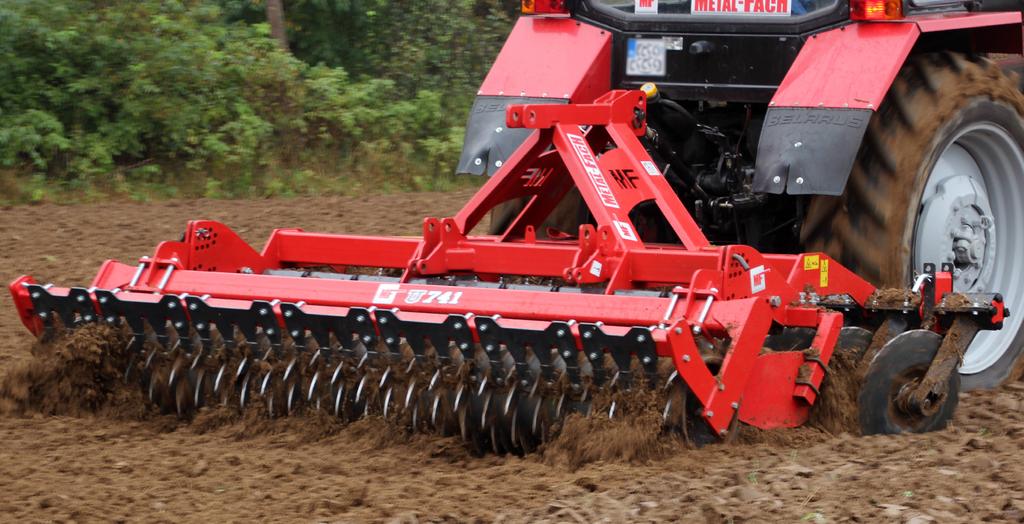

1 AGREGAT UPRAWOWO - SIEWNY U741 KATALOG CZĘŚCI WYDANIE I, 2015 PL SOKÓŁKA, ul. KRESOWA 62

2 2 KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741

3 SPIS TREŚCI 1. ZŁOŻENIE OGÓLNE - AGREGAT UPRAWOWO - SIEWNY U RAMA AGREGATU U WAŁ RUROWY ø500 U741-WR 8 4. HYDROPAK U m EKRAN SKRAJNY TALERZ KPL. SKF OPTIM PIASTA BEZOBSŁUGOWA SYGNALIZACJA ŚWIETLNA KRUK U-740 REG. MECHANICZNA/ HYDRAULICZNA 16 KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741 3

4 1. ZŁOŻENIE OGÓLNE - AGREGAT UPRAWOWO - SIEWNY U741 4 KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741

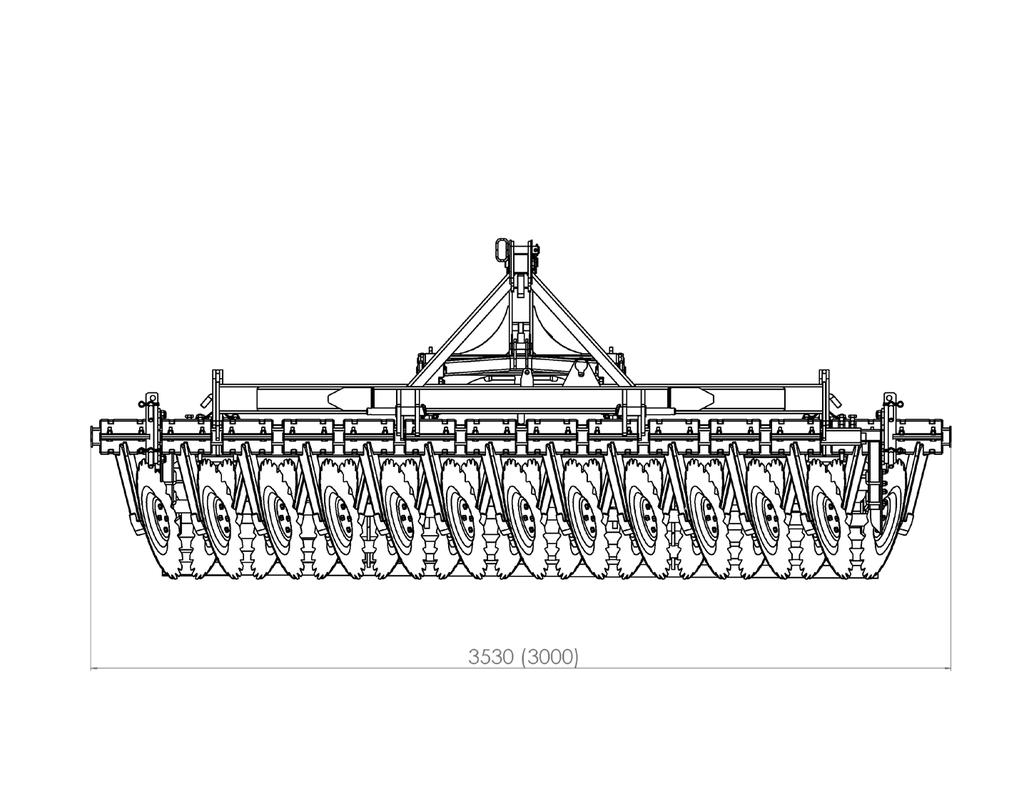

5 ZŁOŻENIE OGÓLNE Nazwa Numer części Ilość Nazwa Numer części Ilość 1 Rama główna U Wał rurowy kpl. fi 500 mm U741 WR 1 2* Wał Packer kpl. U710 W1 1 3 Hydropak U741 HS 1 5 Talerz przedni kpl. SKF optim U Talerz tylny kpl SKF optim. U Sygnalizacja świetlna (OPCJA) U Wspornik mocowania wału U Ekran ograniczający prawy/lewy U /U KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741 5

6 2. RAMA AGREGATU U741 6 KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741

7 RAMA KULTYWATORA U803 Nazwa Numer części Ilość Nazwa Numer części Ilość 1 Rama główna U Wspornik mocowania wału U Blacha mocowania wału II (montaż) U M 2 4 Wspornik talerza skrajnego U Uchwyt skrajnego wspornika talerzy lewy U M 1 5* Uchwyt skrajnego wspornika talerzy prawy U M 1 6 Sworzeń cięgieł dolnych U Sworzeń IV U Śruba 16x180 10,9 oc POD-ELZ Nakrętka samokontrująca M16 oc NS16OC 8 10 Śruba 24x80 oc 10, POD-ELZ Nakrętka samokontr. M24 oc POD-ELZ Podkładka okr.24oc P24OC 4 13 Zawleczka sprężysta R 4 23ZRFI Sworzeń U Sworzeń regulacji wału U Śruba 16x45oc 10, POD-ELZ Podkładka okr. 16oc P16OOC Nakrętka M16cz N Śruba 16x50oc S16-50OC 8, Zawleczka z pierścieniem 11 23PR11 3 KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741 7

8 3. WAŁ RUROWY ø500 U741-WR 8 KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741

9 WAŁ RUROWY ø500 U741-WR Nazwa Numer części Ilość Nazwa Numer części Ilość 1 Rama wału U Wał rurowy U Podkładka M12 23P12OC 16 4 Nakrętka samokontrująca M16 oc NS16OC 8 5 Śruba M12x60 POD-ELZ_ Zespół łożyskowy UCF 210 POD-LOZ KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741 9

10 4. HYDROPAK U m 10 KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741

11 HYDROPAK U741 Nazwa Numer części Ilość Nazwa Numer części Ilość 1 Belka górna unoszenia hydropaka U Rama trzypunktu siewnika U Usztywnienie haków hydropaka cięgieł dolnych U Ramka dolna hydropaka U Sworzeń hydropaka U Sworzeń łącznika U Sworzeń siłownika1 U Sworzeń siłownika2 U Blacha dolnego zawieszenia siewnika PRAWA U Blacha dolnego zawiesia siewnika LEWA U Zabezpieczenie sworzni dolnych siewnika U Sworzeń 1 belki górnej hydropaka U Sworzeń dolnej ramki hydropaka U Podkładka M12 23P12OC 8 15 Śruba M12x S12-50OC 8, Śruba M16x60 23S , Nakrętka samokontrująca M16 oc NS16OC 8 21 Podkładka okrągła 27OC P27OC Tulejka GMS POD-LOZ Tulejka GMS POD-LOZ Tulejka GMS POD-LOZ Zawleczka rolnicza fi6 23ZR Podkładka okrągła 30oc P30OOC 3 27 Podkładka okrągła 36oc P36OOC 1 28 Siłownik UCJ /235 (RAL7021) POD-HSL Przyłączka dław. 16X18-1,5 (fi 1mm) POD-HKR Złączka trójnikowa grodziowa 18x1,5 rys.1 ZN147 24KZTG Przeciwnakrętka 18x1,5 24P18-1, Zawór wtyczka Euro 13 M18x1,5 24ZWE13-M18x1, Nasadka zaworu wtyczki EURO 13 (ziel,- żół, nieb,czerw) 24ZWNE Nakrętka samokontrująca M12 23NS12OC 4 17 Zawleczka sprężysta R4 23ZRFI Podkładka okrągła M16 23P160OC Uniwersalny łącznik górny 25,7mm x 25,7mm / mm Zestaw nr 24-7 agregatu 3m U741 hydropak POD-OGL POD-HPR KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741 11

12 5. EKRAN SKRAJNY 12 KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741

13 EKRAN SKRAJNY Nazwa Numer części reg. mechaniczna/hydrauliczna Ilość Nazwa Numer części reg. mechaniczna/hydrauliczna Ilość 1 Wspornik ekranu lewy U * Wspornik ekranu prawy U Ekran ograniczający lewy U * Ekran ograniczający - prawy U Mocowanie ekranu U Nakrętka samokontrująca M10oc NS10OC 4 5 Podkładka okrągła M10oc P KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741 13

14 6. TALERZ KPL. SKF OPTIM PIASTA BEZOBSŁUGOWA 14 KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741

15 TALERZ KPL. SKF OPTIM PIASTA BEZOBSŁUGOWA 1* Nazwa zespołu lub części Ramię przednie talerza SKF optim Nr rysunku lub indeks U Talerz tylny kpl. SKF optim U Talerz przedni kpl. SKF optim U Talerz tylny kpl. SKF optim SKRAJNY U Talerz przedni kpl. SKF optim SKRAJNY U * Ramię tylne talerza SKF optim U Daszek wspornika talerzy 200mm tłoczony (montaż) U M Piasta bezobsługowa SKF POD-LOZ * Talerz tnący SKF fi 510mm POD-OGL * Talerz tnący SKF fi 460mm POD-OGL Nakrętka samokontr. M22x1,5 oc 10,9 POD-ELZ Śruba 12x1,25x20 10, oc POD-ELZ Śruba M12 x POD-ELZ Nakrętka samokontr. M POD-ELZ Amortyzator gumowy agregatu 35x210 SKF POD-TSZ Podkładka okr. fi 12 oc 23P12OC Podkładka spr. 12oc P12SP KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741 15

16 7. SYGNALIZACJA ŚWIETLNA KRUK U-740 REG. MECHANICZNA/HYDRAULICZNA 16 KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741

17 SYGNALIZACJA ŚWIETLNA KRUK U-740 REG. MECHANICZNA/HYDRAULICZNA Nazwa zespołu lub części U-740 reg. mechaniczna/hydrauliczna Ilość Nr rysunku lub indeks Mocowanie lewe Mocowanie prawe 1 Wspornik oświetlenia I (lewy) U Wspornik oświetlenia II (prawy) U Lampa przed. pozycyjna E92D 26LP Lampa zespolona AVIA LTZ 239 POD-ELK Odblask okrągły czerwony POD-ELK Tablica ostrzegawcza biało-czerwona POD-ELK Nit zrywalny 3x10 23NIT3X Śruba łeb stożkowy 5x25oc DIN7991 POD-ELZ Nakrętka samokontr. M5oc POD-ELZ Nakrętka samokontr. M6oc NS6OC Podkładka okr. 6oc P6OOC Śruba M10x POD-ELZ Nakrętka samokontr. M10oc NS10OC Podkładka okr. 10oc P Żarówka 12V5W 26Z12V5W Żarówka 12V21W (P21W) 26Z12V21W Wzmocnienie U Śruba M6x25 23S6/25OC Nakrętka M6oc 23N6OC 1-19 Wiązka elektryczna POD-ELK KATALOG CZĘŚCI - AGREGAT UPRAWOWO - SIEWNY U741 17
