Opis przedmiotu zamówienia rewitalizacja oświetlenia Osiedla Andersa w Rzeszowie

Transkrypt

1 Opis przedmiotu zamówienia rewitalizacja oświetlenia Osiedla Andersa w Rzeszowie Przedmiot zamówienia obejmuje opracowanie dokumentacji projektowej rewitalizacji oświetlenia ulicznego na osiedlu Gen. Andersa w Rzeszowie, która obejmuje swoim zakresem budowę nowych i przebudowy istniejących oświetleń na ulicach jak niżej: 1. Ptasia przebudowa; oświetlenie wydzielone, wymiana kabli oraz słupów parkowych wraz z oprawami, zgłoszenie robót nie wymagających pozwolenia na budowę, 2. Skubisza - przebudowa; oświetlenie wydzielone, wymiana kabli oraz słupów parkowych wraz z oprawami, zgłoszenie robót nie wymagających pozwolenia na budowę, 3. Jastrzębia budowa; oświetlenie wydzielone kablami ziemnymi, słupy parkowe wraz z oprawami, zgłoszenie robót nie wymagających pozwolenia na budowę, 4. Orla budowa; oświetlenie wydzielone kablami ziemnymi, słupy parkowe wraz z oprawami, zgłoszenie robót nie wymagających pozwolenia na budowę, 5. Jaskółcza budowa; oświetlenie wydzielone kablami ziemnymi, słupy parkowe wraz z oprawami, zgłoszenie robót nie wymagających pozwolenia na budowę, 6. Łabędzia istn. linie napowietrzne; wymiana opraw na istniejących słupach, 7. Żurawia istn. linie napowietrzne; wymiana opraw na istniejących słupach, 8. Pawia istn. linie napowietrzne; wymiana opraw na istniejących słupach, 9. Słowicza istn. linie napowietrzne; wymiana opraw na istniejących słupach, 10. Krucza budowa; oświetlenie wydzielone kablami ziemnymi, słupy parkowe wraz z oprawami, zgłoszenie robót nie wymagających pozwolenia na budowę, 11. Zwierzyniecka: - I wariant: przebudowa; linie napowietrzna; wymiana opraw na istniejących słupach, - II wariant: budowa; oświetlenie wydzielone kablami ziemnymi, słupy parkowe wraz z oprawami, zgłoszenie robót nie wymagających pozwolenia na budowę, 12. Broniewskiego: przebudowa; oświetlenie wydzielone, wymiana kabli, wymiana słupów oświetleniowych wraz z oprawami, zgłoszenie robót nie wymagających pozwolenia na budowę, 13. Gen. M. Boruty-Spiechowicza - przebudowa; oświetlenie wydzielone, wymiana kabli, wymiana słupów oświetleniowych wraz z oprawami, zgłoszenie robót nie wymagających pozwolenia na budowę, 14. Rudnickiego - przebudowa; oświetlenie wydzielone, wymiana kabli, wymiana słupów oświetleniowych wraz z oprawami, zgłoszenie robót nie wymagających pozwolenia na budowę, 15. Sucharskiego - przebudowa; oświetlenie wydzielone, wymiana kabli, wymiana słupów oświetleniowych wraz z oprawami, zgłoszenie robót nie wymagających pozwolenia na budowę, 16. Ofiar Katynia - przebudowa; oświetlenie wydzielone, wymiana i budowa nowych słupów oświetleniowych wraz z oprawami, zgłoszenie robót nie wymagających pozwolenia na budowę,

2 17. Mikołajczyka - przebudowa; oświetlenie wydzielone, wymiana słupów oświetleniowych wraz z oprawami, zgłoszenie robót nie wymagających pozwolenia na budowę, 18. Wyzwolenia - przebudowa; oświetlenie wydzielone, wymiana słupów oświetleniowych wraz z oprawami, zgłoszenie robót nie wymagających pozwolenia na budowę, Zamówienie obejmuje wymianę i budowę linii kablowych, wymianę i budowę słupów oświetleniowych wraz z oprawami oraz budowę oświetlenia od podstaw na ulicach pozbawionych oświetlenia. Dobór opraw oświetleniowych, wysokości słupów oświetleniowych, wysięgników i ich kątów nachylenia, lokalizacja słupów (rozstaw słupów) ma wynikać z obliczeń fotometrycznych. Zamawiający wymaga wysokowydajnych opraw oświetleniowych LED o designerze nowoczesnym, ładnym i kolorach wpisujących i komponujących się estetycznie z otoczeniem. Takie same wymagania co do wyglądu i estetyki dotyczą słupów oświetleniowych. Układ zasilający należy opracować kompleksowo dla całego osiedla tak, aby był spójny ruchowo, mocno bezawaryjny umożliwiający przełączanie / odłączanie uszkodzonych obwodów przy jak najmniejszej ilości pozostających nieświecących opraw, umożliwiał łatwe prowadzenia niezbędnych prac konserwacyjnych Wykonanie dokumentacji projektowej obejmuje: a) wykonanie dokumentacji w taki sposób, aby możliwe było wykonanie robót budowlanych tematycznie ulicami niezależnie od siebie, tj. dokumentacje należy wykonać oddzielnie dla każdej ulicy, b) uzyskanie map sytuacyjno-wysokościowych do celów projektowych w niezbędnym zakresie, c) uzyskanie wyrysów i wypisów z mapy ewidencji gruntów, d) opracowanie projektu budowlanego (2 egz.) i wykonawczego oświetlenia (4 egz.), e) zawarcie w imieniu zamawiającego umów użyczenia terenu na budowę oświetlenia (jeżeli wystąpią), f) przygotowanie oświadczenia o posiadanym prawie do dysponowania nieruchomością na cele budowlane, g) przygotowanie i złożenie w imieniu Zamawiającego wniosku o zamiarze wykonania robót budowlanych nie wymagających pozwolenia na budowę, h) opracowanie informacji dotyczącej bezpieczeństwa i ochrony zdrowia, i) opracowanie dokumentów j/w w formie elektronicznej na płycie CD (wszystkie opracowania w formie pdf - zeskanowane opracowania z uzgodnieniami) oraz w wersji edytowalnej: część opisowa (word, excel), rysunki w formacie dwg lub dxf ), j) dokumentacja projektowa winna zostać opracowana zgodnie z obowiązującymi przepisami prawa, k) dokumentacja projektowa winna uwzględniać wnioski i zalecenia decyzji uzyskanych w ramach przedmiotu zamówienia, jeśli będzie konieczność ich uzyskania na etapie przygotowania dokumentacji,

3 l) Wykonawca jest zobowiązany do składania sprawozdań z postępu prac (Zamawiający będzie określał formę sprawozdań i terminy składania informacji).

4 Oprawy oświetleniowe Ogólne specyfikacje dotyczące opraw i słupów oświetleniowych 1. oprawy LED-owe z optyką drogową, 2. diody mocy wysokowydajne w technologii Power LED lub równoważnej, o strumieniu świetlnym oprawy (nie bezpośrednio diod) powyżej 140 lm/w; prąd pracy diod o natężeniu nie większym niż 1000 ma, 3. temperatura barwowa neutralnie biała ~ 4000/4500 K, 4. współczynnik oddawania barw Ra ~ 70 lub wyższym, 5. utrzymanie mocy strumienia świetnego (w lumenach) L80F10 do godz. przy temp. 25 C, 6. napięcie zasilania oprawy V/50-60 Hz, 7. oprawa wykona w II klasie izolacji, oprawa wyposażona w system odcinania napięcia, 8. układ zasilania wyposażony w interfejs DALI, 9. zasilacz ma posiadać w standardzie zabezpieczenia: przeciwzwarciowe, przeciążeniowe, nadnapięciowe i termiczne z aktywną funkcją korekcji współczynnika mocy (PFC) 0,9, ochrona przeciwprzepięciowa 10 kv, z funkcją CLO (technologia utrzymania stałego strumienia świetlnego w całym okresie eksploatacji i eliminacja związanego z tym niepotrzebnego prześwietlenia dróg w początkowych okresach eksploatacji oraz dodatkowe oszczędności energii), jednostka kompletna łatwo wymienialna z systemem Plug and Play, 10. oprawa wyposażona w oprzewodowane 7-pinowe gniazdo NEMA, 11. szczelność całej oprawy nie mniej niż IP66, uszczelniona aby uniemożliwiać kondensowanie pary wodnej i penetrację insektów, z filtrem wyrównującym ciśnienie, 12. klosz - hartowane szkło wandaloodporne płaskie o odporności udarowej co najmniej IK08, zaleca się wyższe, o wysokim współczynniku przepuszczania światła, 13. korpus z wysokociśnieniowo wtryskiwanego aluminium z malarską powłoka proszkową, zabezpieczającą przed wpływami atmosferycznymi, estetyka i design na wysokim poziomie, 14. kształt oprawy płaski o małej powierzchni bocznej parcia wiatru, 15. oprawa wyposażona w regulowany system mocowania o średnicy mm pozwalający na montaż zarówno na wysięgniku jak i bezpośrednio na słupie, a także na zmianę kąta nachylenia oprawy w zakresie co najmniej 0-10, 16. oprawa musi posiadać certyfikat CE, ROHS, wszystkie komponenty elektryczne posiadają certyfikat ENEC, 17. oprawy muszą posiadać wieloletnią, nie mniejszą niż 5 lat, gwarancję producenta możliwą do realizacji w Polsce, 18. odcięcie światła: 0 kandeli powyżej kąta 90 stopni, 19. zakres temperatury pracy niezakłóconej co najmniej od -20 C do +35 C, Dobór opraw należy potwierdzić obliczeniami fotometrycznymi.

5 Słupy oświetleniowe Aluminiowe 1. słupy aluminiowe cylindrycznie stożkowe bez szwu średnica przy średnica przy podstawie fi nie mniejsze niż 140 mm (słupy parkowe) i fi nie mniejsze niż 180 mm (słupy wysokie) lub większa, wnęki drzwiczek bezpiecznikowych 110 mm, montowane na fundamentach betonowych prefabrykowanych, 2. słup zabezpieczony technologią anodowania minimalna wartość w mikronach anody od 20 do 25 mikronów, zalecany kolor naturalne aluminium (uzgodnienia indywidualne w zależności od lokalizacji w terenie). Powłoka anodowa musi być integralnie związana z podłożem dzięki czemu nie ma możliwości ich złuszczania odpryskiwania czy rozwarstwiania. Dopuszcza się malowanie proszkowe, 3. zabezpieczenie podstawy słupa bezbarwnym elastomerem na wysokość 600 mm przed niekorzystnym działaniem związków soli oraz amoniaku a także aby zapobiec mechanicznym uszkodzeniom wg norm EN-40 (europejskie wymagania dotyczące aluminiowych słupów oświetleniowych w kwestii zabezpieczenia antykorozyjnego). Powierzchnia elastomeru powinna być przykryta farbą odporną na działanie promieni UV farba dopasowana w kolorze słupa, zabezpieczenie ma być wykonane przez producenta słupów i poświadczone deklaracją, 4. okres gwarancyjny tak zabezpieczonego słupa wymagany minimum 10 lat, 5. wysokość słupa, wysięgnik i kąt jego nachylenia mają wynikać z obliczeń fotometrycznych, kształt wysięgnika do uzgodnienia (o ile będzie konieczny), 6. zasilanie opraw przewodem co najmniej YDY 3x1,5 mm2, 7. zabezpieczenia we wnęce słupa bezpiecznikami topikowymi normalno gabarytowymi o ch-ce zwłocznej, złącza słupowe typu IZK-2 lub tabliczka bezpiecznikowa z listwami zaciskowymi LZ 95mm2 8. Gwarancja producenta co najmniej 10 lat. 2

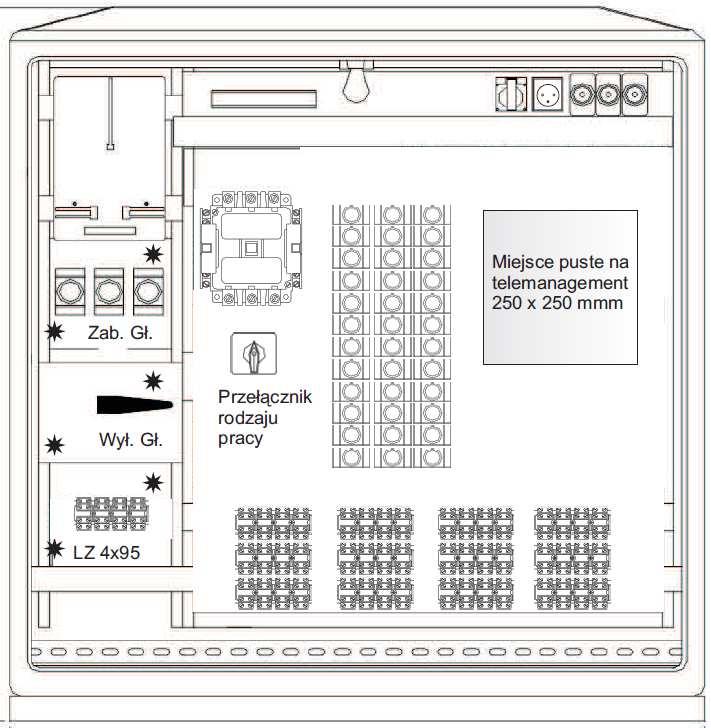

6 Szafy oświetleniowe tu montować sterownik centralny Wyłącznik główny konieczny, bez względu na rodzaj zabezpieczenia przedlicznikowego, chodzi o sprawy ruchowe, żeby można było odłączyć zasilanie bez zrywania plomb (dlatego rozłączniko-bezpieczniki typu RBK nie nadają się) i wykonywać konieczne prace elektromontażowe lub serwisowe. Szafa 12 polowa, gniazda bezp. 25A, zabezpieczenia tylko topikowe, jeden stycznik, miejsce na sterownik. 3

7 Schemat jest przykładowy, zabezpieczenia należy dobrać wg obliczeń do konkretnych rozwiązań. Szczegóły rozwiązań oraz schemat należy uzgodnić z Zamawiającym. 4

8 INWENTARYZACJA OŚWIETLENIA NA OSIEDLU GEN. ANDERSA W RZESZOWIE Lp Nazwa ulicy Linie kablowe Linie napowietrzne Słupy wysokie Słupy parkowe Oprawy Brak oświetlenia 1 Ptasia TAK Skubisza TAK Jastrzębia TAK 8 4 Orla TAK 3 5 Jaskółcza TAK 2 6 Łabędzia TAK 4 7 Żurawia TAK 3 8 Pawia TAK 4 9 Słowicza TAK 7 TAK 10 Krucza (planowane 5 opraw) 11 Zwierzyniecka TAK Broniewskiego TAK Gen. M. Boruty- 13 Spiechowicza TAK Rudnickiego TAK Sucharskiego TAK Ofiar Katynia TAK Mikołajczyka TAK Wyzwolenia TAK 71 71
