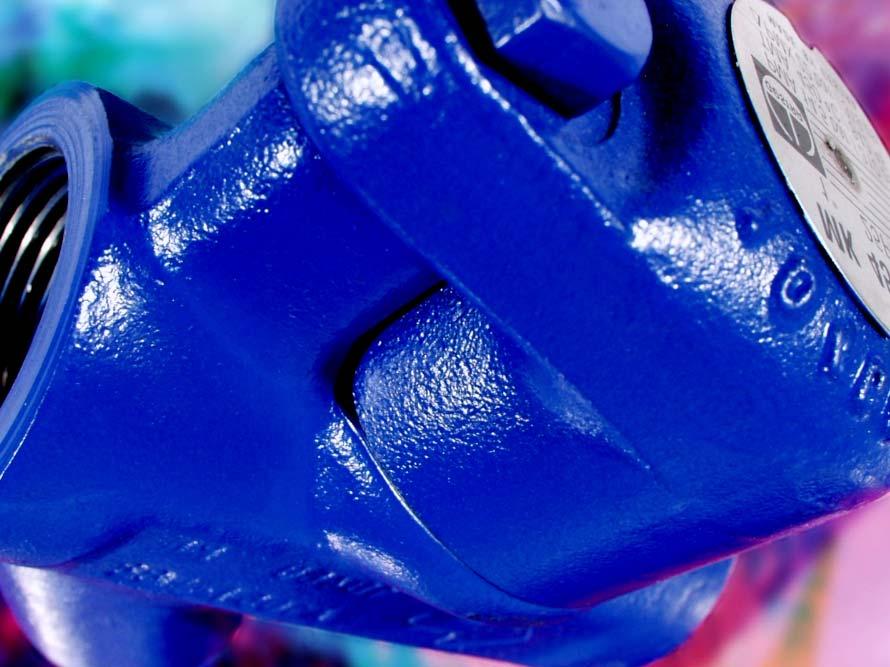

1 ODWADNIACZE ODWADNIACZE GESTRA GESTRA Krzysztof Szałucki

2 Historia GESTRA Powstanie firmy w Bremie 1907 Nowa nazwa Gustav F. Gerdts KG 1911 GERDTS + STRAUCH = GESTRA Spółki siostrzane we Francji, Anglii, Włoszech, Hiszpanii, Brazylii, USA i Polsce 1968 GESTRA KSB 1981 GESTRA AG 1988 GESTRA i Siebe plc GESTRA GmbH 1999 GESTRA i Invensys 2002 GESTRA i Flowserve

3 Historia...

4 Jak działamy w Polsce... SIEDZIBA FIRMY Biuro Regionalne w Gdańsku Biuro Regionalne w Warszawie Inżynierowie Sprzedaży w Szczecinie, Legnicy i Wrocławiu Firmy Partnerskie: MERPRO w Poznaniu, KTS-ELPOM w Warszawie i Białej Podlaskiej, AWARD w Gdyni, ARSAN w Bielsku Białej, ASPO w Bydgoszczy. Autoryzowane firmy dystrybucyjne na terenie całego kraju

5 Zawsze służymy pomocą... Literatura techniczna Centrum Badań, Rozwoju i Szkolenia Pełen zakres szkoleń. Przewoźna stacja prób i pokazów

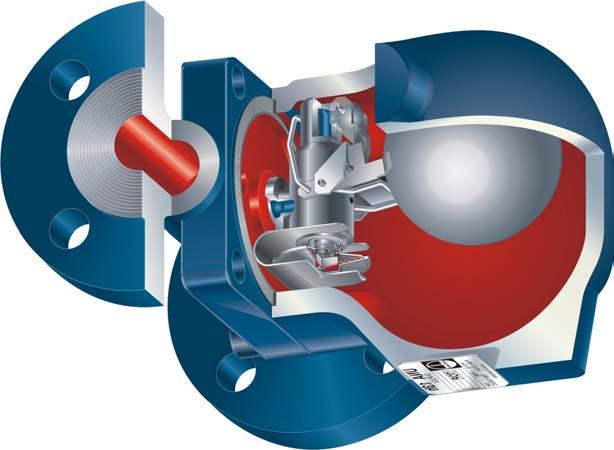

6 Certyfikaty UDT...

7 Nasza oferta... ODWADNIACZE

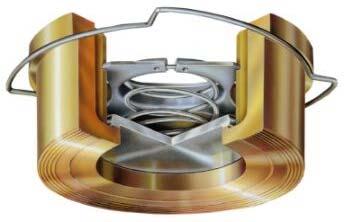

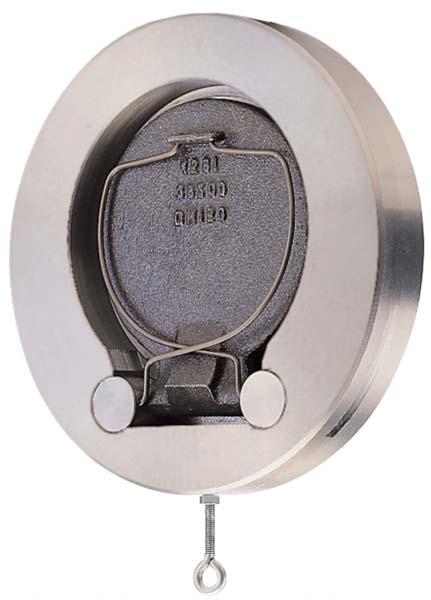

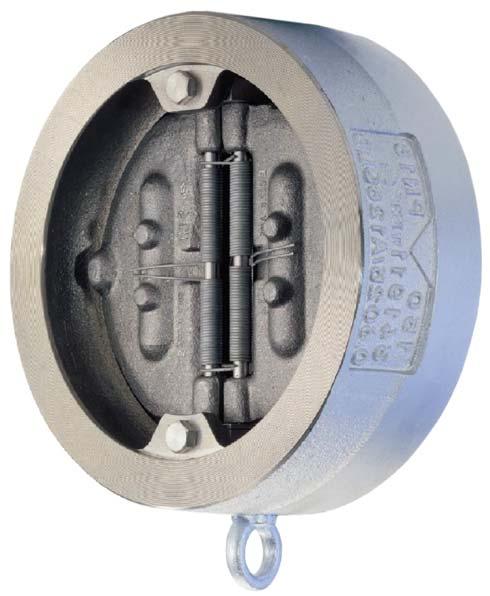

8 Nasza oferta... ZAWORY ZWROTNE

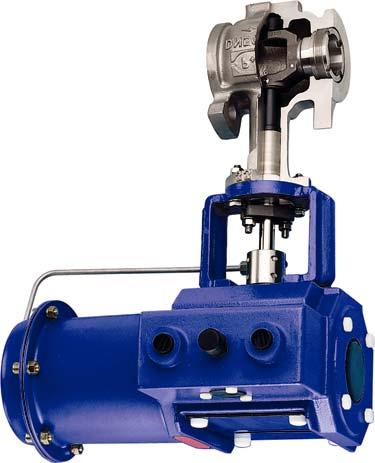

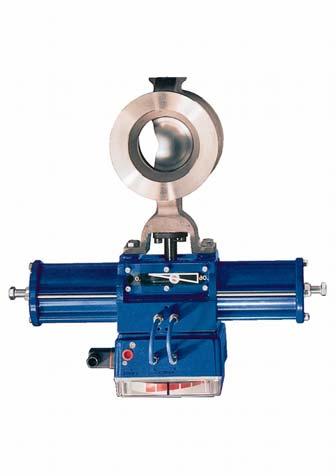

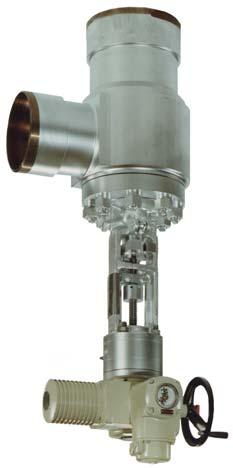

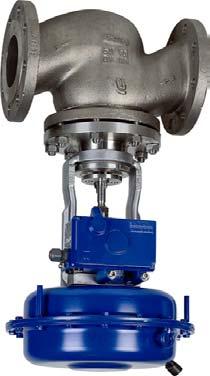

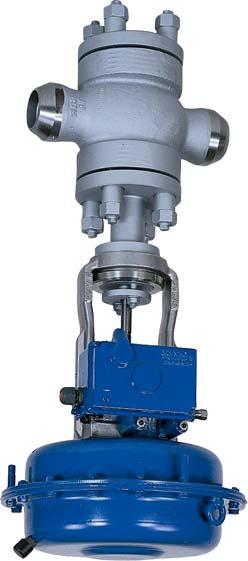

9 Nasza oferta... ZAWORY REGULACYJNE

10 Nasza oferta... ZAWORY ODCINAJĄCE i inne

11 Nasza oferta... AUTOMATYKA KOTŁOWA

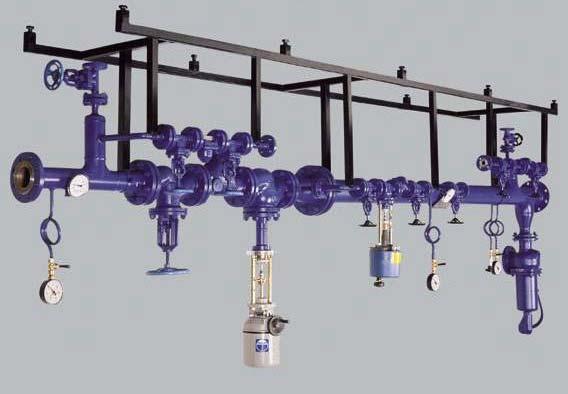

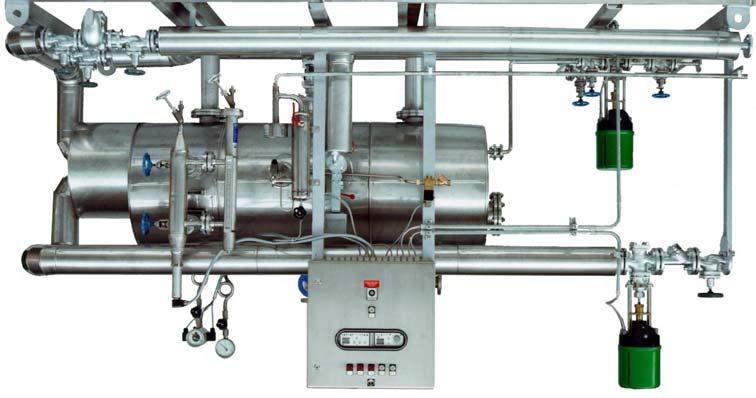

12 Nasza oferta... SYSTEMY PRZEMYSŁOWE

13 GESTRA - odwadniacze i urządzenia do ich kontroli

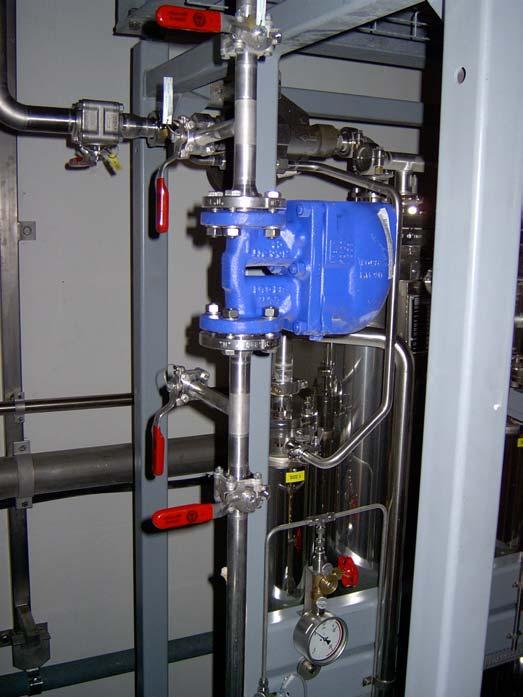

14 ODWADNIACZE specjalne typy zaworów, których podstawowym zadaniem jest odprowadzenie kondensatu i nie kondensujących gazów z instalacji parowych, dla zapewnienia jak najlepszej wymiany ciepła i uniknięcia katastrofalnych uderzeń wodnych.

15 Wymagania stawiane odwadniaczom Podstawowe Odprowadzanie kondensatu bez strat pary świeżej Działanie samoczynne Dodatkowe Brak wpływu na proces grzania (praca bez spiętrzania kondensatu) Wykorzystanie ciepła kondensatu (praca ze spiętrzeniem kondensatu) Możliwość pracy z przeciwciśnieniem Poprawna praca w przypadku wahań ilości i ciśnienia Praca w układach regulowanych Łatwy montaż na instalacji Odporność na korozję Odporność na zanieczyszczenia Bezobsługowość Odporność na zamarzanie Odporność na uderzenia wodne

16 Punkty charakterystyczne przemiany fazowej wody PRZEBICIE PARY ŚWIEŻEJ PRZEZ ODWADNIACZ T [ K ] Woda w stanie nasycenia x = 0 K 5% przebicia pary świeżej przez niesprawny odwadniacz Para nasycona sucha x = p = 0,8 MPa [const.] 1944 kj/kg Ilość ciepła odebrana od 1kg pary w przypadku przebicia 5% pary świeżej przez niesprawny odwadniacz s [ kj / kg K ] 721 kj/kg 2048 kj/kg 112 kj/kg

17 ODWADNIACZE PODSTAWOWE TYPY Pływakowy Termostatyczny - membranowy Termodynamiczny Termostatyczny - bimetalowy

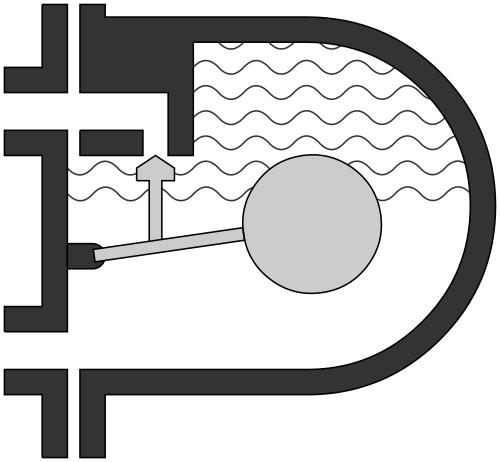

18 Zasada działania odwadniacza pływakowego Zawór odpowietrzający Wlot kondensatu Pływak kulowy Poziom Wylot kondensatu Zawór odwadniacza

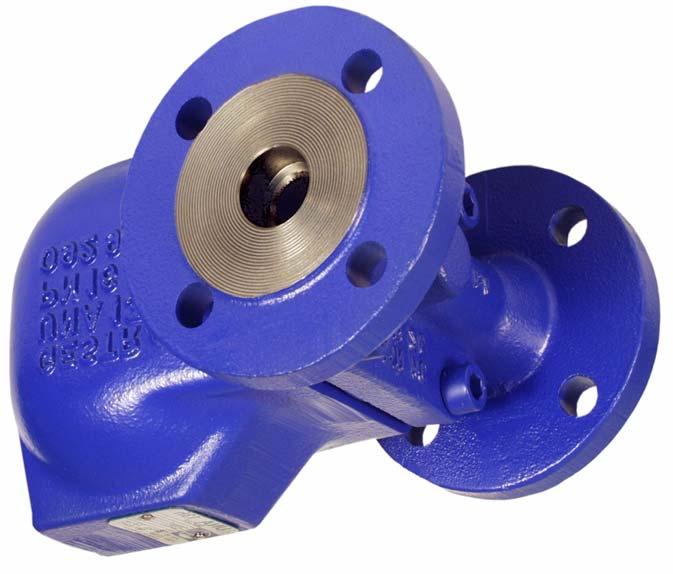

19 Odwadniacz pływakowy z pływakiem kulowym Typoszereg UNA 1, do PN 40 Z automatycznym odpowietrzeniem Montaż na poziomym lub pionowym odcinku rurociągu

20 Odwadniacz pływakowy z pływakiem kulowym Typoszereg UNA 1, do PN 40 Korpus Membrana regulacyjna Pokrywa korpusu Przyłącza: Kołnierze Mufy gwintowane Mufy do spawania Króćce do spawania Zespół regulatora Kula zamykająca zawór odwadniacza Pływak kulowy

21 Odwadniacz pływakowy z pływakiem kulowym Typoszereg UNA 1, do PN 40 3 różne wielkości zaworów odwadniacza Zawór odpowietrzenia ręcznego 3 wersje regulatorów Duże możliwości zastosowania dodatkowego wyposażenia dla specjalnych wymagań Dźwignia podnoszenia pływaka Kula zamykająca z Perbunanu w przypadku zastosowania do sprężonego powietrza

22 Odwadniacz pływakowy z pływakiem kulowym Typoszereg UNA 1, do PN 40 Sposób doboru Przykład: p 1 = 12 bar p 2 = 1,5 bar p = 10,5 bar m= 500 kg/h Wynik : DN AO 13 Wydajność

23 UNA 14 / 16 Wyższy zakres ciśnień nominalnych zapewnia szerszy zakres możliwości oferty. Zmiany Wyższe ciśnienia nominalne dla UNA 14 (PN 25) i UNA 16 (PN 40) Materiał korpusu UNA 14 = GGG40.3 zamiast UNA 13 = GG25 Maksymalne ciśnienie różnicowe dla UNA 16 = AO 22 zamiast dla UNA 15 = AO 21 Produkt dostępny 40 od sierpnia Bez zmiany ceny w stosunku do UNA13 i UNA UNA 15 UNA 16 Pressure 15 UNA UNA Temperature

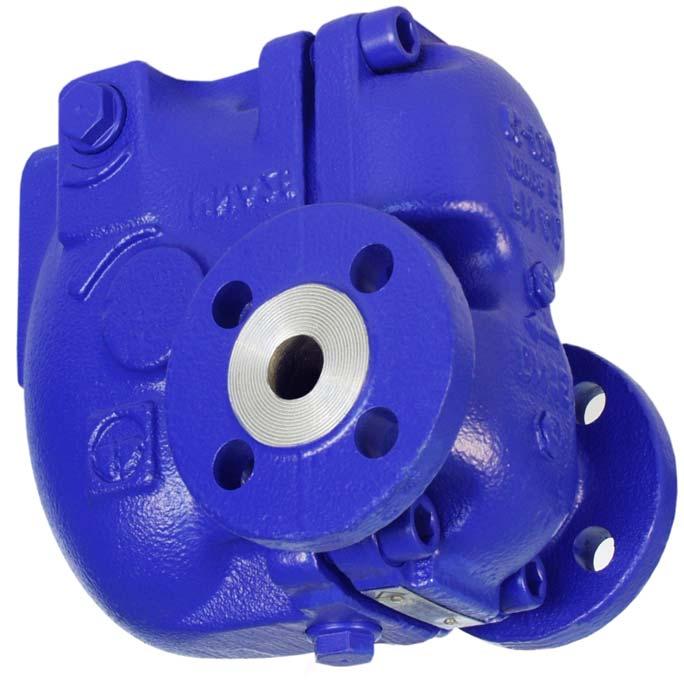

24 Odwadniacz pływakowy z pływakiem kulowym Typoszereg UNA 2, do PN 40 Pierwszy na skalę światową odwadniacz pływakowy z automatycznym odpowietrzeniem i krótką zabudową

25 Odwadniacz pływakowy z pływakiem kulowym Typoszereg UNA 2, do PN 40 Korpus Zespół regulatora: Simplex bez termostatu lub Duplex z termostatem. Automatyczne odpowietrzenie (wykonanie Duplex) Pokrywa korpusu Deflektor ochrona przed zużyciem Pływak kulowy Kula zamykająca

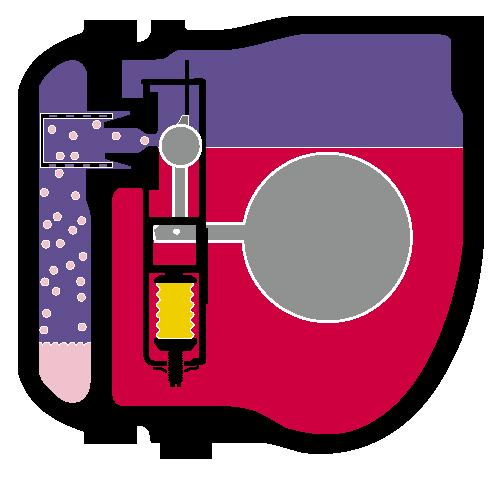

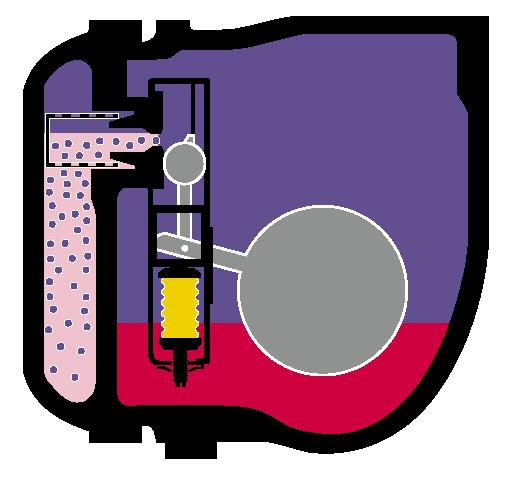

26 Zasada działania odwadniaczy typoszeregu UNA 2 Odpowietrzanie przy zimnej instalacji (rozruch) Odpowietrzanie podczas pracy (temperatura niższa od temperatury nasycenia) Odprowadzanie kondensatu bez pozostałości powietrza (temperatura równa temperaturze nasycenia)

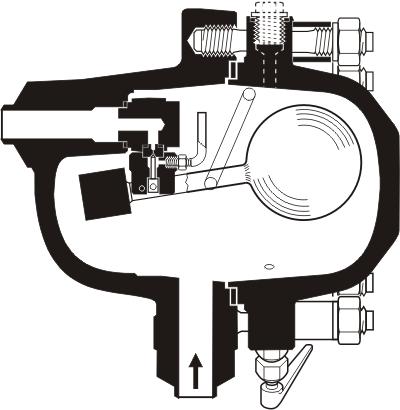

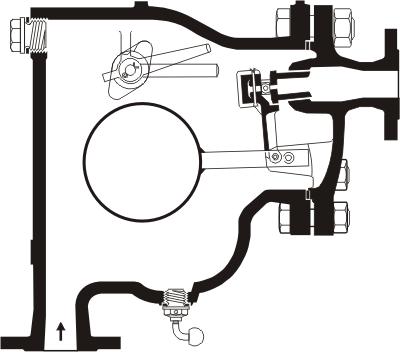

27 Odwadniacze pływakowe z pływakiem kulowym UNA-Special Typ 62 DN PN 16 UNA 39; UNA 39 AO 140max DN PN 160

28 Cechy odwadniaczy pływakowych GESTRA Praca niezależnie od przeciwciśnienia i temperatury kondensatu Brak strat pary dzięki zamknięciu wodnemu Natychmiastowe odprowadzanie kondensatu, również przy wahaniach ilości i ciśnienia Szczególnie zalecane dla wymienników ciepła regulowanych od strony pary Odporne na zanieczyszczenia Automatyczne odpowietrzanie przez termostat (wykonanie Duplex) Konserwacja możliwa bez demontażu odwadniacza z rurociągu Możliwe zastosowanie dla odprowadzenia zimnych kondensatów, destylatów i kondensatów z produktów chemicznych Dzięki zastosowaniu zamknięciu kulką dla regulacji wystarczająca jest mała siła i niewielkie wymiary regulatora pływakowego (mała objętość i masa przy dużych przepływach) Warianty dla montażu - na rurociągu poziomym - na rurociągu pionowym

29 RHOMBUSline BK45 MK45 AK45 UBK46

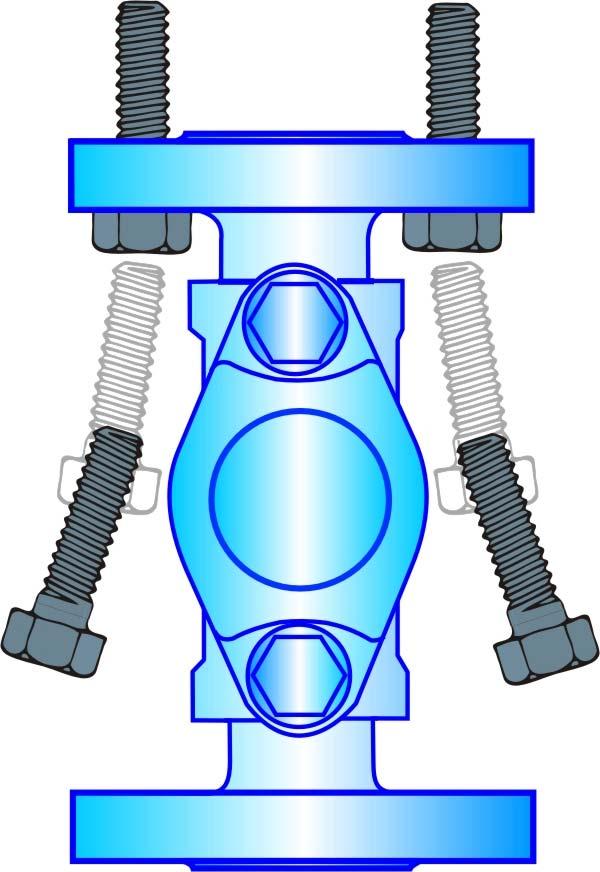

30 Romboidalna pokrywa korpusu Możliwość wprowadzenia wszystkich śrub montażowych od strony korpusu odwadniacza Tylko dwie śruby mocujące pokrywę do korpusu Uproszczenie montażu odwadniacza na rurociągu. Możliwy bezpośredni montaż zaworów odcinających do odwadniacza bez stosowania specjalnych śrub. Skrócenie czasu demontażu i montażu pokrywy. Brak ryzyka zginania rurociągu podczas prac montażowych kiedy odwadniacz nie jest demontowany z rurociągu (w przypadku pokrywy gwintowanej duże siły dokręcające są przenoszone na rurociąg, momenty rzędu Nm ).

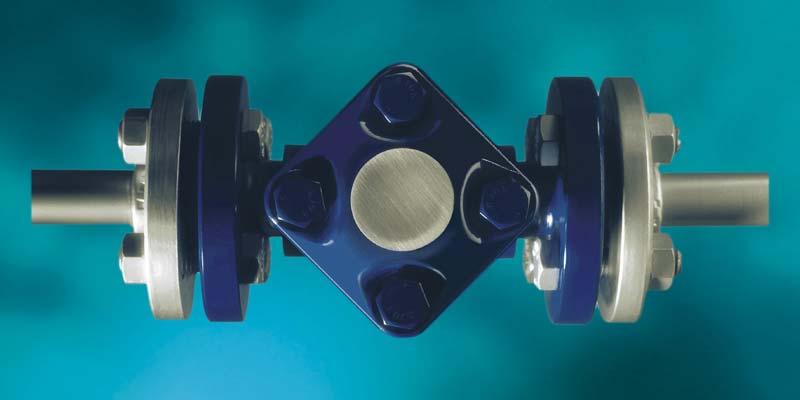

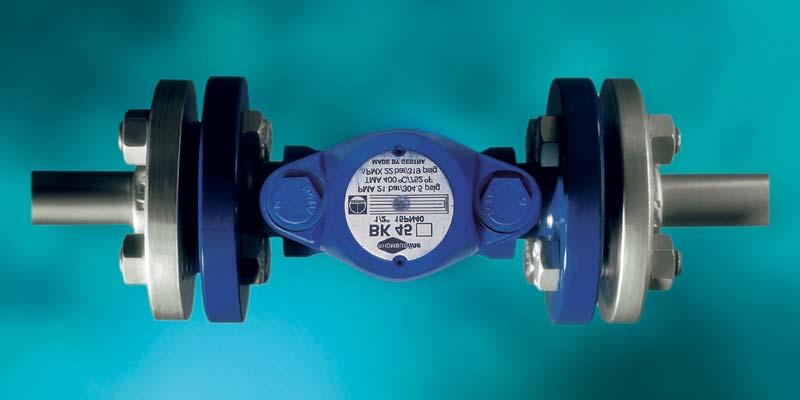

31 Zwarty. Szybszy. Lepszy. BK45

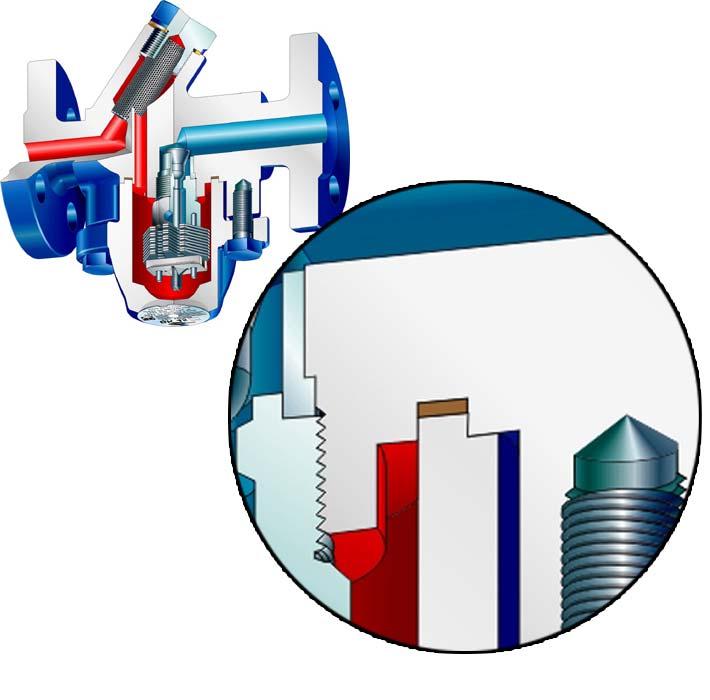

32 Uszczelka pokrywy Ograniczenie siły dociskającej uszczelkę Ochrona uszczelki przed nadmiernym zgniotem. Przy przeglądzie odwadniacza nie jest potrzebna wymiana uszczelki Nie jest potrzebne dociąganie śrub pokrywy po początkowym okresie eksploatacji. Uszczelka pokrywy umieszczona w rowku korpusu Uszczelka nie ma możliwości wypłynięcia.

33 Uszczelnienie korpus-regulator Uszczelnienie metal-metal dzięki zastosowaniu tulei wprasowanej w korpus Poprzednia wersja np. MK35 - Uszczelnienie pomiędzy korpusem a regulatorem przy wykorzystaniu uszczelki. Uszczelka od strony napływu na połączenie gwintowe. Nieprawidłowo umieszczona uszczelka (np. ze względu na zanieczyszczoną powierzchnię uszczelniającą) może być przyczyną przecieków. Problem: Kondensat i para z rozprężania przepływają przez części gwintowane z dużą prędkością. Konsekwencja : zniszczenie części wewnątrz korpusu. Nowa wersja BK45/MK45 Uszczelnienie metal-metal pomiędzy korpusem a regulatorem przy wykorzystaniu tulei. Uszczelka od strony wypływu z połączenia gwintowego. Gwint od strony wyższego ciśnienia.

34 Cechy GESTRA RHOMBUSline Uszczelka pokrywy ułożona w rowku w korpusie Ochrona uszczelki korpus-pokrywa przed nadmiernym zgniotem Brak konieczności każdorazowej wymiany uszczelki korpus-pokrywa Uszczelnienie nie wymaga obsługi Zamocowanie pokrywy do korpusu za pomocą dwóch śrub Uszczelnienie metal-metal pomiędzy korpusem a regulatorem przy wykorzystaniu wprasowanej tulei Wszystkie śruby przyłączy kołnierzowych można wprowadzać od strony odwadniacza

35 Krzywe otwarcia odwadniaczy termostatycznych Typoszereg MK, BK Temperatura [ C ] Krzywa para nasyconej (ts) Krzywa otwarcia MK Membrana standardowa ( t 10 K) Krzywa otwarcia BK ( t 20 K) Ciśnienie [ bar, nadciśnienie ]

36 Odwadniacz termostatyczny z membraną sterującą Typoszereg MK 45, do PN 40 Romboidalny kołnierz pokrywy Membrana sterująca Regulator Uszczelnienie korpusu Metaliczne uszczelnienie gniazda Sitko o dużej powierzchni Zabezpieczenie przed przepływem zwrotnym

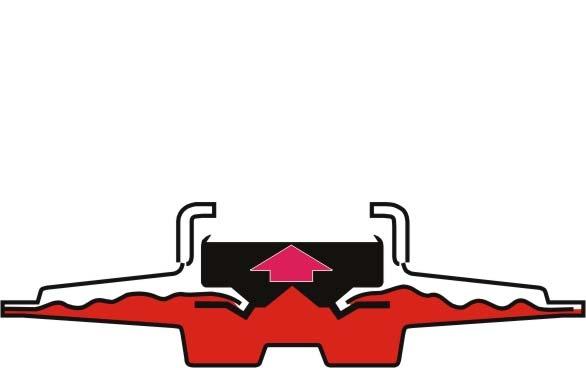

37 Zasada działania regulatora membranowego MK Otwarty Zamknięty Po zatrzymaniu ruchu instalacji: Przy spadku temperatury kondensatu płyn sterujący w regulatorze membranowym kondensuje się. Regulator odwadniacza w położeniu otwartym. Podczas rozruchu instalacji: Odwadniacz w położeniu otwartym. Powietrze i kondensat są odprowadzane Wraz ze wzrostem temperatury kondensatu płyn sterujący zaczyna parować. Wzrost ciśnienia wewnątrz regulatora membranowego prowadzi do zamknięcia układu regulatora przy temperaturze nieco niższej od temperatury nasycenia.

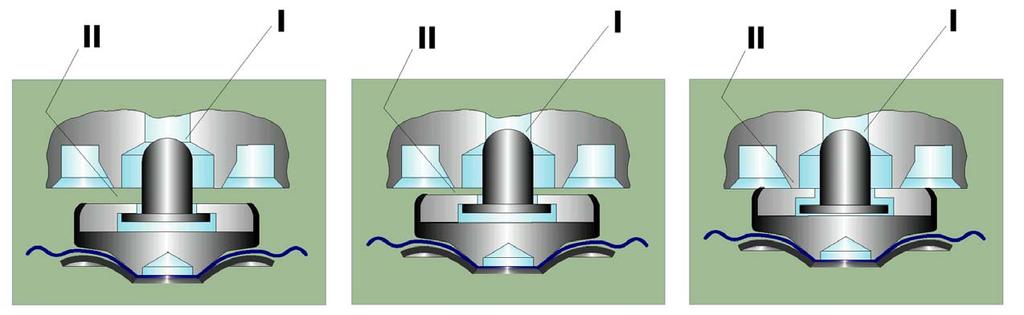

38 Fazy pracy regulatora membranowego MK z podwójnym zamknięciem Przy zatrzymanej instalacji lub przy zimnym kondensacie (rozruch instalacji) Instalacja w ruchu Odwadniacz zamknięty Siedzisko I i II otwarte Siedzisko I zamknięte (regulator sterowany w kierunku zamknięcia) Oba siedziska zamknięte

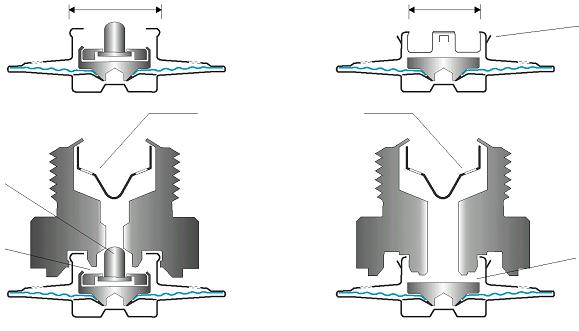

39 Regulator membranowy MK - mocowanie Regulator z podwójnym zamknięciem Regulator z pojedynczym płaskim zamknięciem Dysk zamykający (=zamyka siedzisko II) Dysk zamykający Swobodnie prowadzony grzyb dodatkowy (=zamyka siedzisko I) Zabezpieczenie przed przepływem zwrotnym języczek Mocowanie na zaciskach zewnętrznych Regulator membranowy z zamknięciem podwójnym jest tak skonstruowany pod względem mocowania, aby nie można go było zamocować w miejsce regulatora z pojedynczym płaskim zamknięciem. Mocowanie na zaciskach wewnętrznych Specjalne języczki uniemożliwiają montaż regulatora z pojedynczym płaskim zamknięciem do gniazda regulatora z podwójnym zamknięciem.

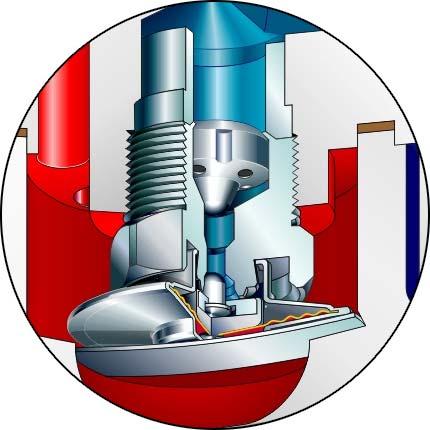

40 Szczegół: regulator membranowy MK z podwójnym zamknięciem Gniazdo dyszowe Element ustalający regulator membranowy Otwory wlotu kondensatu Swobodnie prowadzony grzyb dodatkowy Uszczelnienie metaliczne (wpasowane) Zabezpieczenie przed przepływem zwrotnym

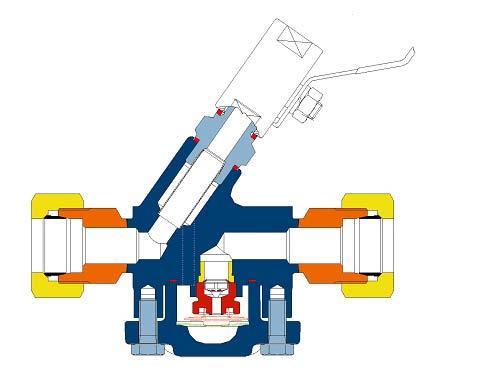

41 Odwadniacz termostatyczny z membraną sterującą Typoszereg MK 45, do PN 40 Z gwintowaną złączką zaciskową Z przyłączem kołnierzowym MK z zaworem kulowym przepłukiwania osadnika zanieczyszczeń

42 Sposób oznaczania regulatora membranowego GESTRA Ciśnienie 5 = do 22 bar ciśnienia różnicowego Oznaczenie produkcyjne 5N1 29 Temperatura otwarcia N = membrana standardowa ok. 10 K przechłodzenia U = membrana przechadzająca ok. 30 K przechłodzenia Natężenie przepływu 1 = dla małych ilości kondensatu 2 = dla większych ilości kondensatu (patrz charakterystyka przepływu)

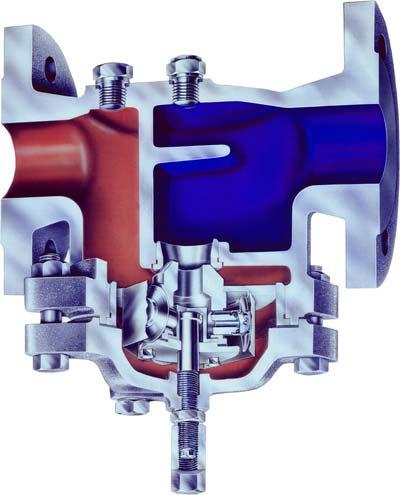

43 DUO-SUPERKONDENSOMAT TK 23 - TK 24 TK 23

44 Odwadniacz dla sterylnych systemów parowych Typ SMK, PN 10, PMA 6 bar, TMA 150ºC Materiał zatwierdzony przez FDA Membrana regulacyjna dla farmacji Złącza spawane DN15 zgodnie z DIN/ISO Konstrukcja samo odwadniająca Automatyczne odpowietrzania Chropowatość powierzchni zwilżonej: 0,8 µm Uszczelka korpusu z EPDM zatwierdzonego przez FDA

45 Cechy odwadniaczy termostatycznych z regulatorem membranowym Wysoka czułość działania Działanie niezależne od przeciwciśnienia Automatyczne odpowietrzanie Odwadniacze te mogą również być stosowane jako termiczne odpowietrzniki instalacji parowej (wersja bez zaworka zwrotnego termiczny na- i odpowietrznik) Dowolne położenie montażowe zabudowy Duży przepływ gorącego kondensatu również przy niskim ciśnieniu różnicowym Dla małych ilości kondensatu z regulatorem membranowym z podwójnym zamknięciem Wbudowany zawór zwrotny Części wewnętrzne ze stali kwasoodpornej (membrana z Hastelloy) Regulator membranowy typu U możliwość wykorzystania ciepła kondensatu przez spiętrzenie go w odbiorniku

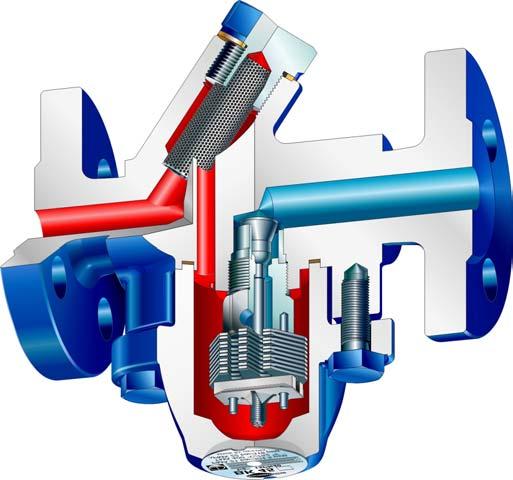

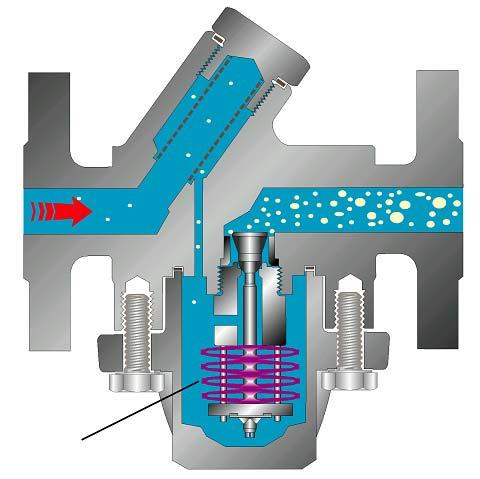

46 Odwadniacz termostatyczny z regulatorem bimetalowym Typoszereg BK 45, do PN 40 Romboidalny kołnierz pokrywy Uszczelka korpusu Nowy regulator bimetalowy Uszczelnienie metaliczne Przyłącza: Kołnierze Mufy gwintowane Mufy do spawania Króćce do spawania Filtr siatkowy Dysza stopniowa

47 Zasada działania regulatora bimetalowego BK Odwadniacz otwarty Podczas rozruchu instalacji: Odprowadza powietrze i zimny kondensat Podczas odstawienia instalacji: Usuwanie pozostającego kondensatu

48 Zasada działania regulatora bimetalowego BK Dla przejrzystości pokazano tylko 4 pary płytek Odwadniacz zamknięty Przy wzroście temperatury kondensatu płytki bimetalowe wyginają się i przesuwają grzyb iglicowy w kierunku zamykania gniazda dyszowego

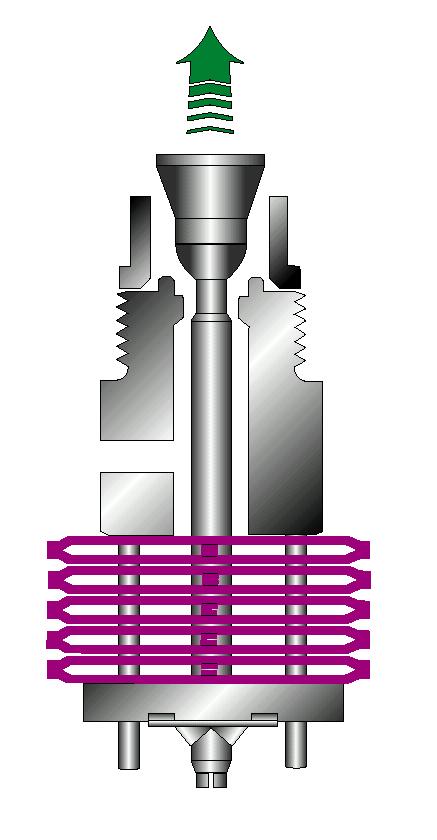

49 Fazy pracy regulatora bimetalowego BK I Podczas rozruchu z zimnym kondensatem i powietrzem płytki bimetalowe są płaskie. Gniazdo dyszowe w pełni otwarte.

50 Fazy pracy regulatora bimetalowego BK II Przy wzroście temperatury kondensatu płytki bimetalowe wyginają się. Powstaje siła działająca na grzyb iglicowy zaworu w kierunku zamknięcia gniazda zaworu regulatora. Siedzisko Komora dyszy stopniowej Ciśnienie pracy, jak również ciśnienie w komorze dyszy stopniowej wywołują siłę otwierającą. Siły pochodzące od bimetalu i od ciśnienia dążą do osiągnięcia stanu równowagi.

51 Fazy pracy regulatora bimetalowego BK III W temperaturze bliskiej (nieco niższej) temperatury nasycenia kondensatu przy ciśnieniu roboczym siła od bimetalu jest większa od sił od oddziaływania ciśnienia. W związku z tym grzyb iglicowy zamyka siedzisko zaworu regulatora.

52 Nowy regulator odwadniacza BK45 Lepsze dopasowanie krzywej otwierania odwadniacza do linii nasycenia Skrócenie cyklu otwierania i zamykania odwadniacza przez szybszą reakcję regulatora na zmiany w jego otoczeniu BK15 (stary) Identyczny gwint regulatorów do odwadniaczy BK 45 i MK 45 (Klucz 22) Nowy regulator BK 45 pasuje do obudowy starego odwadniacza BK 15 BK45 (nowy)

53 Odwadniacz termostatyczny BK45 z wbudowanym czujnikiem temperatury typu Pt100

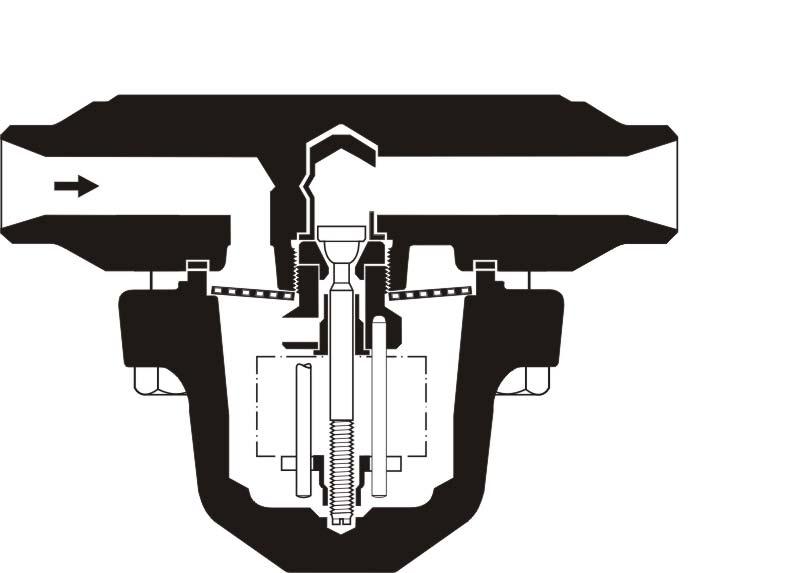

54 Odwadniacz termostatyczny z regulatorem bimetalowym Typoszereg BK 28, PN 100 i BK 29, PN 160

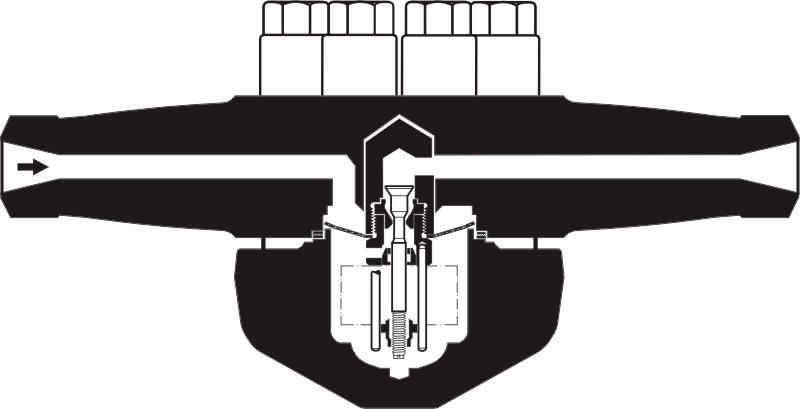

55 Odwadniacz termostatyczny z regulatorem bimetalowym Typoszereg BK 212, PN 630 Granice zastosowania Maks. temperatura: 580 C; Maks. ciśnienie robocze: 300 bar Termostatyczny regulator bimetalowy odwadniacza

56 Cechy odwadniaczy termostatycznych z regulatorem bimetalowym Stabilny regulator dla ciężkich warunków pracy (uderzenia wodne, zamarzanie) Bardzo dobry dla systemów pary przegrzanej Automatyczne odpowietrzanie instalacji (odwadniacz można stosować również jako termiczny odpowietrznik dla systemów parowych) Dowolne położenie montażowe zabudowy Kształt grzyba iglicowego i komory dyszowej zapewnia zabezpieczenie przed przepływem zwrotnym Części wewnętrzne ze stali kwasoodpornej odpornej na korozję Konserwacja odwadniacza bez jego demontażu z rurociągu Uszczelnienie metal-metal pomiędzy korpusem a regulatorem przy wykorzystaniu wprasowanej tulei Kompletny typoszereg do p = 250 bar

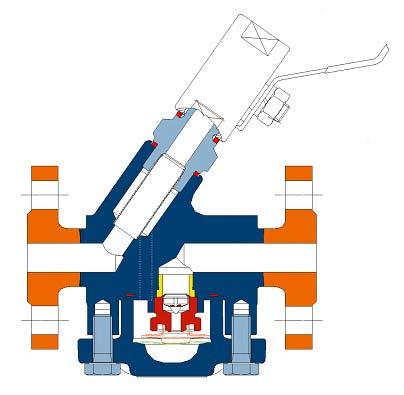

57 Zawór odwadniająco rozruchowy AK 45 Romboidalny kołnierz pokrywy Przycisk otwarcia ręcznego Zawór działający w funkcji ciśnienia w instalacji (otwarty dla ciśnienia < 0,8barg) Uszczelnienie metaliczne Przyłącza: Kołnierze Mufy gwintowane Mufy do spawania Króćce do spawania Filtr siatkowy

58 Zapobieganie uderzeniom wodnym dla P 2 < P 1 wystarcza zastosowanie odwadniacza pływakowego przy P 2 > P 1 zaleca się zastosowanie pompy kondensatu kolektor kondensatu Przyczyny P 2 P 1 1 Ciągła regulacja dławieniowa 2 Podnoszenie kondensatu 3 Źle zwymiarowane rurociągi kondensatu Przeciwdziałanie 1 Zastosowanie zaworów AK 45 2 Zastosowanie pompy kondensatu dla przeciwdziałania ciśnieniu P 2 Para przeciwciśnienie 7m 1 bar Podnoszenie kondensatu Zawór odwadniająco rozruchowy AK 45

59 Ilość odprowadzanego kondensatu w funkcji jego przechłodzenia Wykres: Q = f( t) (ciśnienie przed odwadniaczem = 8 barg, ciśnienie za odwadniaczem = 0 barg) Ilość odprowadzanego kondensatu Q w % UNA MK BK Bimetal t S = 174 C Przechłodzenie kondensatu t w K t K = 20 C (zimny kondensat)

60 Przechłodzenie kondensatu Wykorzystana energia jeżeli kondensat odprowadzany jest przechłodzony, przy temperaturze niższej od temperatury nasycenia. P abs Para nasycona 100% Wykorzystana energia [%] energia w parze nasyconej = 100% w tym ciepło parowania = % Kondensat przechłodzony P abs [bar]

61 Karta katalogowa strona 1 Wymiary Granice zastosowania Materiał Możliwe wykonania specjalne

62 Karta katalogowa strona 2 Wykres charakterystyk przepływowych Części zamienne Więcej informacji w instrukcji obsługi wraz z numerem rejestracji CE i

63 Instrukcja obsługi Membrana regulacyjna Budowa Tabliczka znamionowa Szczegółowe informacje na temat obsługi i konserwacji

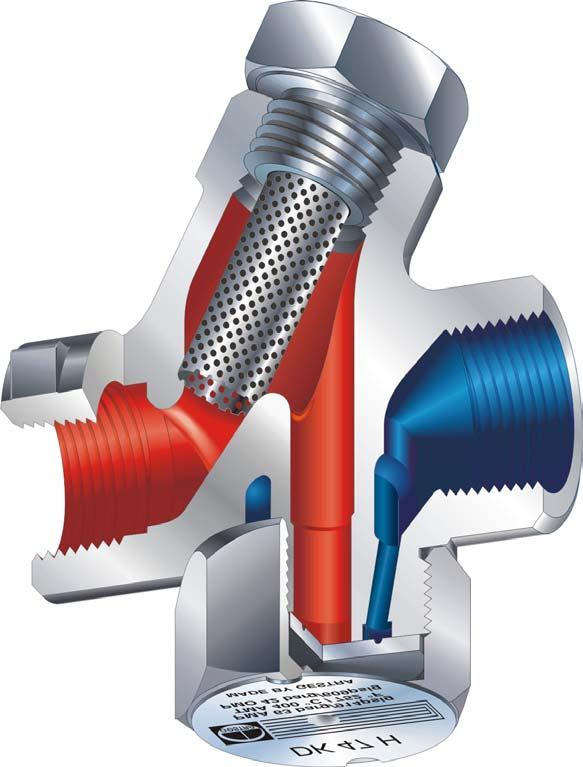

64 Odwadniacz termodynamiczny Typoszereg DK 47, do PN 63 Pokrywa Płytka zaworu Przyłącza Mufy gwintowane 3/8, ½, ¾, 1 Korpus Filtr siatkowy

65 Fazy pracy odwadniacza termodynamicznego Płytka sterująca Górna komora ciśnieniow a Odwadniacz całkowicie otwarty. Odprowadzany jest zimny kondensat Odwadniacz zaczyna się zamykać. Na skutek wzrostu prędkości spada ciśnienie pod płytką. Ciśnienie w górnej komorze dociska płytkę do siedziska. Odwadniacz całkowicie zamknięty. Ciśnienie nad płytką w połączeniu z dużą powierzchnia utrzymuje odwadniacz zamknięty.

66 Zasada działania odwadniacza dzwonowego - 1 Odwadniacz pusty i bez ciśnienia Rozruch Zamknięcie Otwór odpowietrzający Pływak dzwonowy prowadzony centralnie Korek zaślepiający Mieszanina pary i powietrza pod dzwonem zamyka odwadniacz

67 Zasada działania odwadniacza dzwonowego - 2 Normalna praca Mały napływ kondensatu Para napływająca z kondensatem wpływa pod dzwon i zamyka odwadniacz Napływa tylko kondensat, odwadniacz pozostaje otwarty Spadek ciśnienia Para z rozprężania zamyka odwadniacz (np. układy regulowane)

68 Straty pary sterującej odwadniacza dzwonowego kg/h 2,0 1,75 1,5 1,25 1,0 0,75 0,5 0,25 0,0 Odwadniacz termostatyczny Odwadniacz dzwonowy rok

69

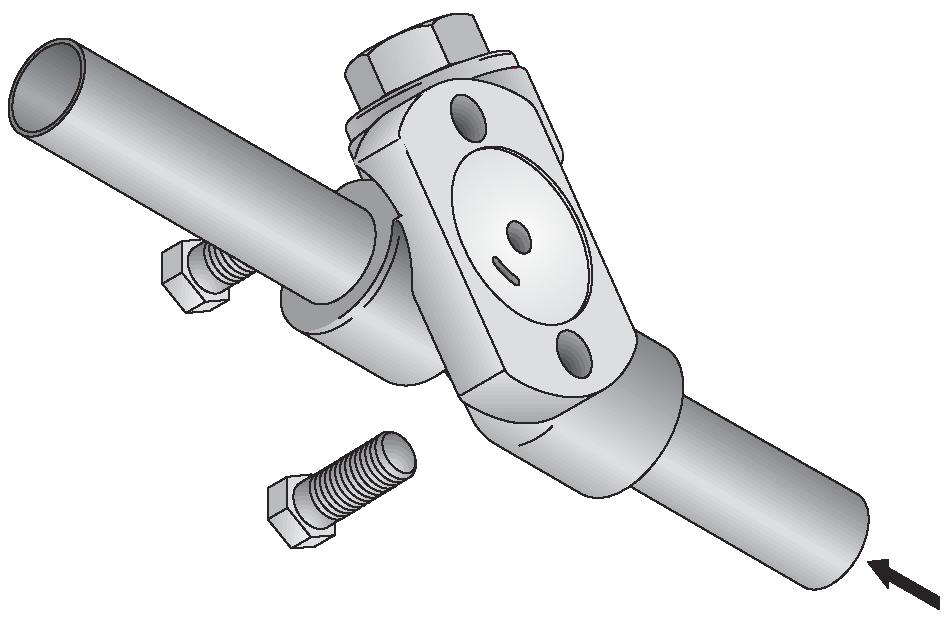

70 Idea przyłącza uniwersalnego Zamiast okresowego rozłączania rurociągu, przyłącze uniwersalne instalowane jest tylko raz Wymiana urządzenia roboczego wymaga odkręcenia i przykręcenia tylko dwóch śrub Stal kwasoodporna gwarantuje najwyższa żywotność Warunek wstępny dla zastosowania odwadniaczy z możliwością obrotowego ustawienia korpusu

71 Odwadniacze GESTRA dla Twoich przyłączy uniwersalnych Wszystkie części funkcjonalne odwadniacza i przyłącze uniwersalne ze stali kwasoodpornej Produkt odpowiada Class 300 (PN 50) Uszczelka grafitowa w rowku Zasada pracy odwadniaczy praca bez pary sterującej jest dostępna dla konstrukcji z łącznikiem uniwersalnym (dla BK i MK) Jednakowe wielkości pokryw zapewniają możliwość zmiany typu odwadniacza bez wprowadzania zmian w instalacji

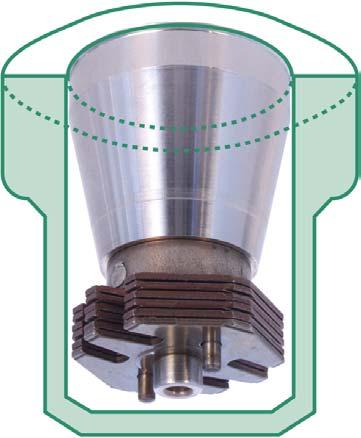

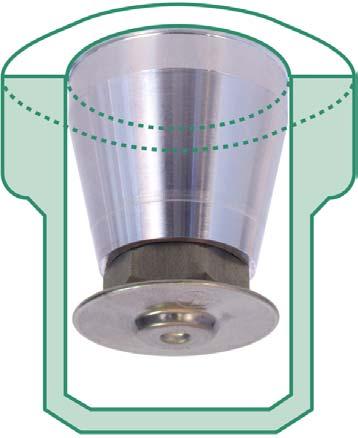

72 Odwadniacze GESTRA dla Twoich przyłączy uniwersalnych Wszystkie trzy typy produktu są dobrze przemyślane, są to nowatorskie rozwiązania bazujące na dziesięcioleciach doświadczeń GESTRA: BK 35A/7 Mocna budowa MK35A/7 Precyzyjny DK36A/7 Termodynamiczny

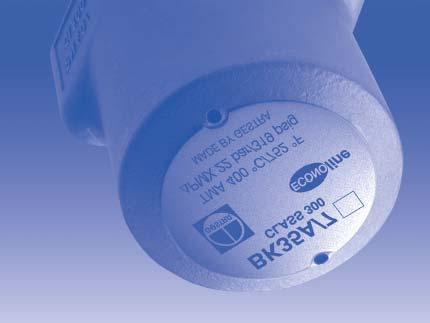

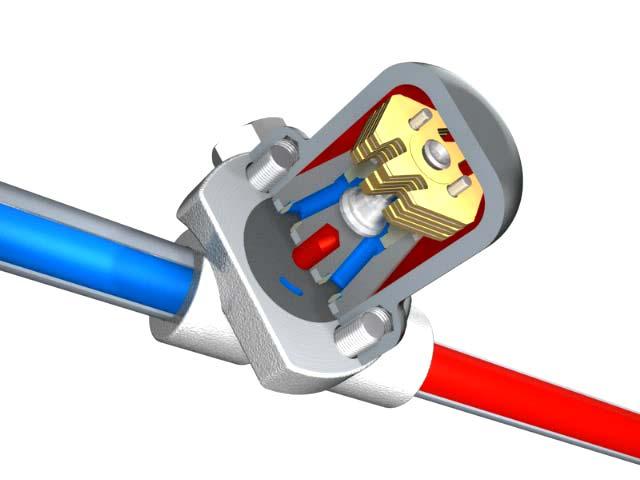

73 BK 35A/7 mocna budowa Regulator bimetalowy zasada działania sprawdzona w milionach zastosowań Optymalna adaptacja do krzywej nasycenia Praca bez strat żywej pary Doskonałe właściwości odpowietrzające Mocna budowa i precyzja w reakcji Bez potrzeby nastawy początkowej Pełna funkcjonalność również dla pary przegrzanej Niewrażliwy na uderzenia wodne

74 BK 35A/7 mocna budowa

75 MK 35A/7 precyzja działania Precyzyjny odwadniacz wykorzystujący membranę regulacyjną GESTRA Odwadnianie praktycznie bez spiętrzenia kondensatu Praca bez strat żywej pary Doskonałe właściwości odpowietrzające Bez potrzeby nastawy początkowej Pełna funkcjonalność

76 MK 35A/7 precyzja działania

77 DK 36A/7 termodynamiczny Jeżeli stosujecie odwadniacze termodynamiczne, to DK 36A/7 jest dokładnie tym czego oczekujecie! Odporne na działanie warunków atmosferycznych stosowane w instalacjach zewnętrznych nawet bez izolacji cieplnej Bez potrzeby nastawy początkowej Odwadnianie praktycznie bez spiętrzenia

78 DK 36A/7 termodynamiczny

79 Urządzenia do kontroli odwadniaczy

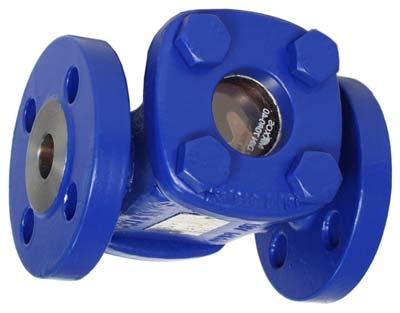

80 VAPOSKOP (wziernik) Urządzenia do kontroli odwadniaczy Kieszeń wodna Przegroda

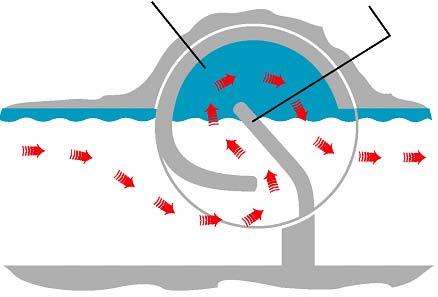

81 VAPOSKOP (wziernik) zasada działania Normalna praca Przebicie pary Spiętrzenie kondensatu Końcówka przegrody jest zanurzona w wodzie. Prawidłowe odwadnianie instalacji. Przepływająca para obniża lustro wody poniżej przegrody. Silne zmieszanie pary i kondensatu prowadzi do tworzenia się pęcherzy i zawirowań. Przyczyna: przebicie pary niesprawny lub zabrudzony odwadniacz. Wziernik wypełniony wodą Przy zabudowie wziernika bezpośrednio za wymiennikiem trzeba się liczyć ze spiętrzeniem kondensatu do wysokości jak we wzierniku. Możliwe przyczyny: rozruch, odwadniacz uszkodzony lub brudny, odwadniacz zbyt mały, zmienione warunki pracy

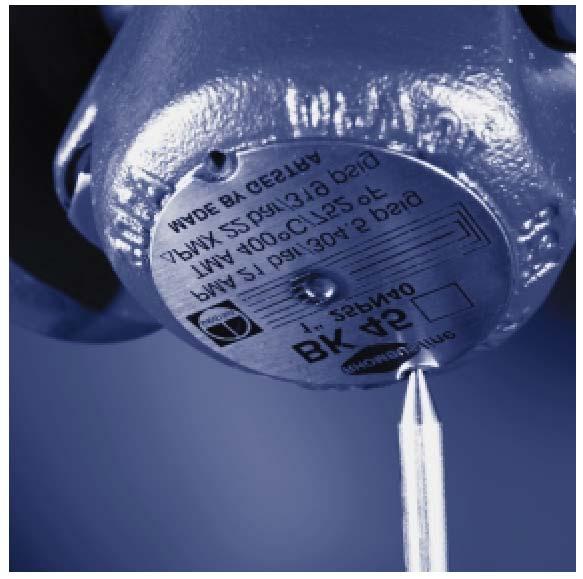

82 Vapophone VKP-Ex Urządzenia do kontroli odwadniaczy Detektor ultradźwięków do kontroli pracy odwadniaczy instalacji parowych

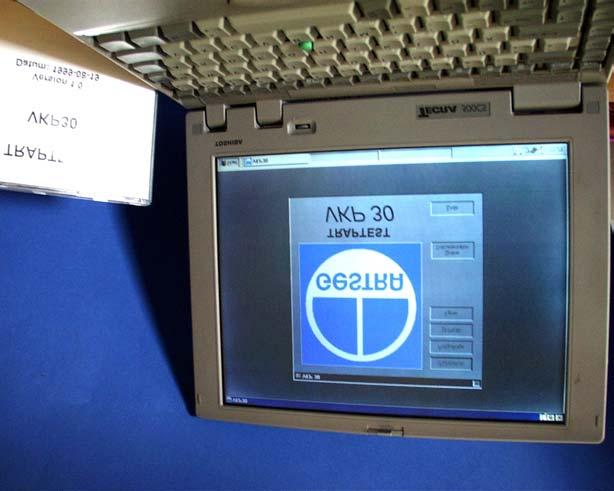

83 TRAPtest VKP40 i VKP40Ex Urządzenia do kontroli odwadniaczy Oprogramowanie (CD-ROM) Rejestrator danych z czujnikiem pomiarowym

84 TRAPtest VKP40 i VKP40Ex Urządzenia do kontroli odwadniaczy może być wykorzystany do kontroli wszystkich typów odwadniaczy wykonanych przez różnych producentów straty pary są natychmiast wykrywalne rejestracja wyników kontroli automatyczna analiza danych możliwość graficznego przedstawienia wyników do przeprowadzenia kontroli nie są konieczne specjalne kwalifikacje możliwość dodania komentarza i wydruku wyników możliwość oddzielnego druku zlecenia napraw

85 TRAPtest VKP40 i VKP40Ex Urządzenia do kontroli odwadniaczy Rejestrator danych Prosta, jednoręczna obsługa tylko 5 przycisków! Proste, przejrzyste menu Wpisane do pamięci instrukcje i obiekty prób Podświetlany wyświetlacz Stopień ochrony IP 65

86 TRAPtest VKP40 i VKP40Ex Urządzenia do kontroli odwadniaczy Wartość ultradźwięków % Wartość progowa Krzywa pomiarowa Wartość graniczna Tutaj zapisywane są wyniki wszystkich pomiarów danego odwadniacza Przykładowy przebieg pomiaru emisji ultradźwięków

87 OSZACOWANIE KOSZTU PARY arkusz I Para nasycona: p = 10 bar abs Temperatura nasycenia: ts = 179,88 C Objętość właściwa wody wrzącej: v' = 0, m³/kg Objętość właściwa pary nasyconej: v'' = 0,1943 m³/kg Entalpia wody wrzącej: h' = 762,61 kj/kg Entalpia pary nasyconej: h'' = 2776,2 kj/kg Ciepło parowania: r = 2013,6 kj/kg Sprawność kotła: η K = 0,85 Straty ciepła (izolacja itp.) S o = 5 % Zawartość ciepła w 1 tonie pary nasyconej o ciśnieniu 10 bar abs : Q = h'' x kg/t Q = n K x (1- S o /100) 2776,2 kj/kg x ,85 x (1 5/100) Q = kj / t

88 OSZACOWANIE KOSZTU PARY arkusz II Wartość opałowa dla różnych paliw (przeciętnie) Olej opałowy W = kj/kg Węgiel kamienny W = kj/kg Gaz ziemny W = kj/nm³ Ile oleju lub węgla potrzeba dla wyprodukowania 1 tony pary? (Q = kj/t pary ) Olej opałowy m = kj/t pary kj/kg m = 86,0 kg/t pary Cena oleju opałowego: 700,--PLN/t (0,70 PLN/kg) Koszt pary: C = m x p C = 86,0 x 0,70 C = 60,20 PLN /t pary Węgiel kamienny m = kj/t pary kj/kg m = 156,2 kg/t pary Cena węgla kamiennego: 150,--PLN/t (0,15 PLN/kg) Koszt pary: C = m x p C = 156,2 x 0,15 C = 23,40 PLN /t pary

89 TRAPtest VKP40 i VKP40Ex Obniżanie kosztów I W jaki sposób? Przez wykrycie niesprawnego odwadniacza za pomocą systemu diagnostycznego dla odwadniaczy dowolnego typu produkowanego przez dowolnego wytwórcę. Jakie zastosowania są szczególnie narażone na występowanie strat pary? Przede wszystkim te miejsca, gdzie odprowadzane są małe ilości kondensatu: Odwodnienia rurociągów Ogrzewanie towarzyszące Małe wymienniki i odbiorniki ciepła Przy wymiennikach średniej i dużej tworzą się na ogół tak duże ilości kondensatu, że straty pary mogą wystąpić jedynie przy gwałtownych wzrostach obciążenia wymiennika.

90 TRAPtest VKP40 i VKP40Ex Obniżanie kosztów II Jak duże są straty pary z odwadniacza, który w testach urządzeniem diagnostycznym został określony jako niesprawny? Fizycznie nie jest możliwe dokładne określenie wielkości strat pary świeżej przez odwadniacz, tylko na podstawie emisji ultradźwięków. Można jednak oszacować tę wartość na podstawie przeprowadzonych w GESTRA badań porównawczych. Wielkość strat pary jest zależna od rzeczywiście odprowadzanej ilości kondensatu. Jeżeli urządzenie diagnostyczne pokazuje, że odwadniacz jest niesprawny, a ilość odprowadzanego kondensatu wynosi 10 kg/h to można oszacować straty pary na 2 kg/h (i więcej),

91 Koszty strat pary na niesprawnych odwadniaczach Ilość niesprawnych odwadniaczy Łączna strata pary w tonach / rok Koszty strat pary - po 1 roku Koszty strat pary - po 2 latach PLN ,00 PLN , PLN ,00 PLN , PLN ,00 PLN , PLN ,00 PLN , PLN ,00 PLN , PLN ,00 PLN , PLN ,00 PLN ,00 Średnie przebicie pary przez niesprawny odwadniacz w kg/h (minimum) 2 Czas pracy instalacji rocznie 6000 Koszt pary PLN/t 23,4 Założenia do obliczeń: Koszt strat pary w PLN = ilość niesprawnych odwadniaczy x średnie przebicie pary przez niesprawny odwadniacz x godziny pracy w roku x koszt tony pary /1000

92 zakończenie zakończenie prezentacji prezentacji chciałbym chciałbym od od Państwa usłyszeć: usłyszeć: mojej Państwa Na Na mojej

93 A teraz: Ruchoma stacja prezentacji
