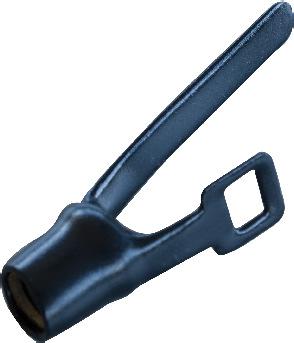

DERANCOURT. Opaski. Typ: CSL Elastyczna opaska termoplatyczna. Typ: PINCERILSA Szczypce zaciskające do opasek

Transkrypt

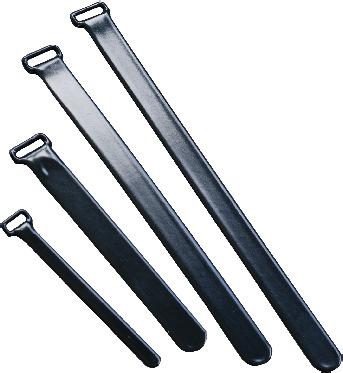

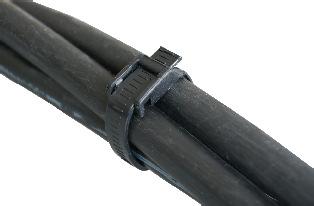

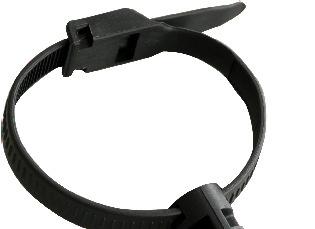

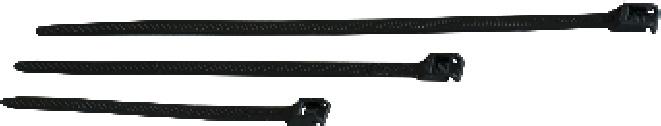

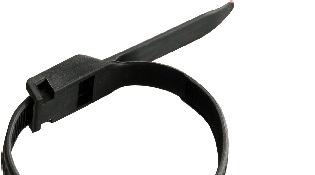

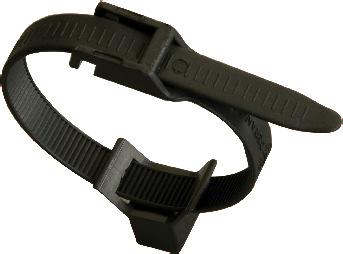

1 Opaski : CSL Elastyczna opaska termoplatyczna Elastyczna opaska z poliamidu anty UV dla mocowania kabli na fasadach lub wewnątrz Szerokość opaski 9 mm. Zaleca się używanie uchwytów i szczypiec zaciskającyh firmy. N Nom.EDF Zakres Długość CSL do42 mm 210 mm 325 g 100 CSL do62 mm 280 mm 450 g 100 CSL do92 mm 370 mm 650 g 100 Zgodny ze specyfikacją EDF HN 33S62 (1997). Dopuszczony przez EDF La languette s'engage dans la tête librement. Zacisk jest operacyjny z zaciśnięciem końcowym szczypcami : PINCERILSA Szczypce zaciskające do opasek Szczypce zaciskające do opasek z poliamidu CSL PINCERILSA Waga 280 g : MULTIS Opaska ze stali nierdzewnej powlekana Opaska przeznaczona do mocowania wszelkiego typu kabli podłączeniowych i sieciowych EDF N Nom.EDF Długość Szerok. Zakres Waga opakowania MULTI mm 10 mm Ø 8 do20 mm 800 g 100 MULTI mm 10 mm Ø 10 do30 mm 900 g 100 MULTI mm 20 mm Ø 20 do35 mm 1800 g 100 MULTI mm 20 mm Ø 20 do45 mm 2000 g 100 MULTI mm 20 mm Ø 20 do55 mm 1380 g 50 MULTI mm 20 mm Ø 20 do62 mm 1520 g 50 MULTI mm 20 mm Ø 20 do75 mm 1820 g 50 MULTI mm 20 mm Ø 20 do90 mm 2180 g 50 Począwszy od MULTI 400 opaski są dostaczane z ruchomym pierścieniem aby pozwolić na podwójny zacisk. Możlliwość dostarczenia wszystkich wymiarów o szwerokości 10 i 20mm na żądanie. : MULTID 123 Podwójna opaska ze stali nierdzewnej powlekana Podwójna opaska sieciowa, dla wielu przekrojów. Sprecyzować wymagane średnice A i B. Odległość pomiędzy A i B stała: 5 mm. MULTID g 100 Przykład zastosowania : Kabel napowietrzny oddzielony od nośnego. 5 mm : RDC Opaska ze stali nierdzewnej powlekana dla sieci równoległych Podwójna opaska sieciowa, dla wielu przekrojóws. Sprecyzować wymagane średnice A i B oraz odległość C. C B 200 LIGNES

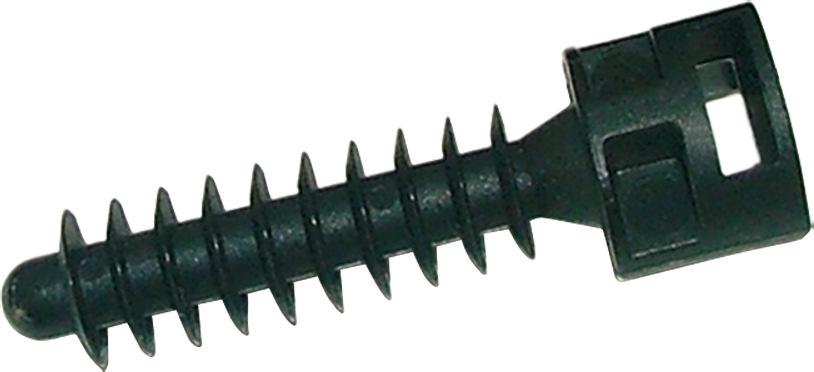

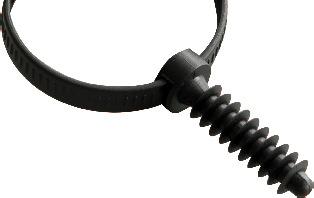

2 Mocowanie na fasadach : BIS - CF Elastyczna opaska izolacyjna z kołkiem do wbijania Mocowanie kabli na fasadach Opaska złożona z opaski poliamidowej CSL i kołka do wbijania ECF. Średnica wiercenia : 8 mm. Odstęp od ściany : 6 mm. N Nom. EDF. Zawartość Zakres BIS180CF CSL ECF 10 do42 mm 800 g 100 BIS260CF CSL ECF 27 do62 mm 1200 g 100 BIS350CF CSL ECF 27 do92 mm 1400 g 100 Zgodny ze specyfikacją EDF HN 33S62 (1997) Dopuszczony przez EDF : BIS - CFEM Elastyczna opaska izolacyjna z kołkiem do wbijania z odstępem od ściany Mocowanie kabli na fasadach Opaska złożona z opaski poliamidowej CSL i kołka do wbijania ECF.EM. Średnica wiercenia : 8mm. Odstęp od ściany : 12mm. N Nom. EDF. Zawartość Zakres BIS180CFEM CSL ECF-EM 10 do42 mm 850 g 100 BIS260CFEM CSL ECF-EM 27 do62 mm 1250 g 100 BIS350CFEM CSL ECF-EM 27 do92 mm 1450 g 100 Zgodny ze specyfikacją EDF HN 33S62 (1997) Dopuszczony przez EDF : BIS V Elastyczna opaska izolacyjna do przykręcania Mocowanie kabli na fasadach Opaska złożona z opaski poliamidowej i kołka do wkręcania EVt (średn. 7 mm skok 150). Odstęp od ściany : 15 mm. N Nom. EDF. Zawartość Zakres BIS180V CSL EV 10 do42 mm 800 g 100 BIS260V CSL EV 27 do62 mm 1050 g 100 BIS350V - 1 CSL EV 27 do92 mm 1250 g 100 Zgodny ze specyfikacją EDF HN 33S62 (1997) Dopuszczony przez EDF : ECF / ECF - EM Podstawka do kołka do wbijania z poliamidu dla opaski CSL Podstawka do kołka do wbijania z poliamidu dla opaski CSL Średnica wiercenia 8 mm. Montaż za pomocą młotka. N Nom. EDF. Odstęp od ściany ECF mm 350 g 100 ECF - EM mm 400 g 100 : EV Podstawa do wkręcania dla opaski CSL Podstawa do kołka wkręcana (średn.7 skok 150) dla Opaski CSL N Nom. EDF. Odstęp od ściany EV mm 250 g 100 LIGNES 201

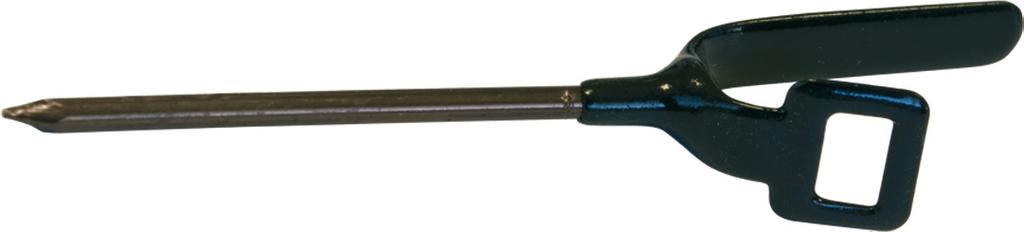

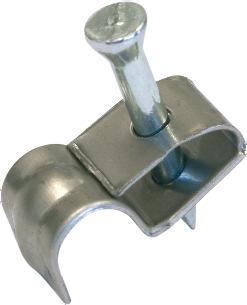

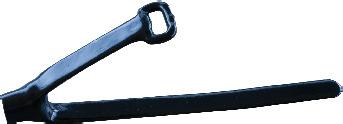

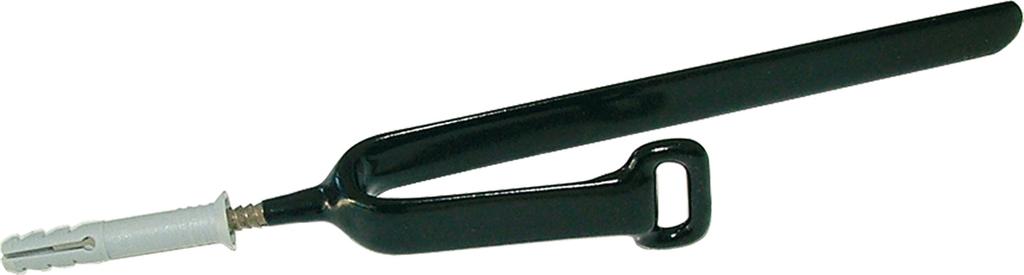

3 Mocowanie na fasadach :BIP - CF Opaska do wbijania z kołkiem Mocowanie kabli na fasadach Opaska jednoczęściowa ze stalli nierdzewnej powlekanej wyposażona w gwóźdź do wbijania ocynkowany i kołka o średnicy 6 mm. Montaż za pomocą młotka. Zdejmowana przez wykręcanie Odstęp od ściany : 5 do10 mm. N Nom. EDF. Dł. x szer. Zakres Ø BIP120CF x 10 mm 10 do22 mm 1350 g 100 BIP180CF x 10 mm 10 do42 mm 1600 g 100 Zgodne z normą HN 33S62 (1997) Dopuszczony przez EDF : BIP - CV Opaska do wkręcania z kołkiem Mocowanie kabli na fasadach Opaska jednoczęściowa ze stali nierdzewnej powlekanej wyposażona w śrubę cynkowaną o średnicy 6 x 40 mm i z kołka o średnicy 8 mm. Odstęp od ściany : 5 do10 mm. N Nom. EDF. Dł. x szer. Zakres Ø BIP120CV x 10 mm 10 do22 mm 1650 g 100 BIP180CV x 10 mm 10 do42 mm 2000 g 100 Zgodny ze specyfikacją EDF : HN 33S62 (1997) Dopuszczony przez EDF : BIP - V Opaska do wkręcania Mocowanie kabli na fasadach Opaska jednoczęściowa ze stali nierdzewnej powlekanej wyposażona w gwint o średnicy 7 mm skok 50 do wkręcania na kołku spit. Odstęp od ściany : 10 mm N Nom. EDF. Dł. x szer. Zakres Ø BIP120V x 10 mm 10 do22 mm 1250 g 100 BIP180V x 10 mm 10 do42 mm 1550 g 100 Zgodny ze specyfikacją EDF : HN 33S62 (1997) Dopuszczony przez EDF : SL140 Opaska do mocowania na fasadach izolowanych z zewnątrz Opaska ze stali nierdzewnej powlekanej. Kołek o średnicy 8 i śruba 6 x 140 Pozwala na mocowanie kabli na izolacji zewnętrznej fasad Zakres Ø Dł. x szer. SL140 2C 10 do22 mm 10 x 110 mm 850 g 50 SL140 4C 10 do42 mm 10 x 170 mm 1000 g LIGNES

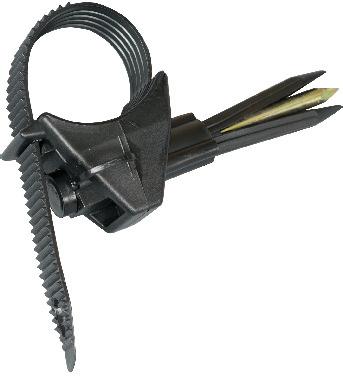

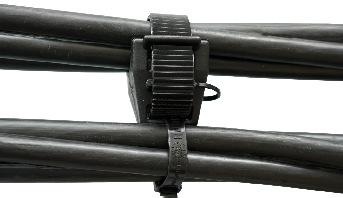

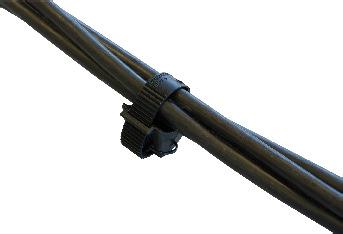

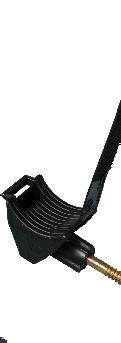

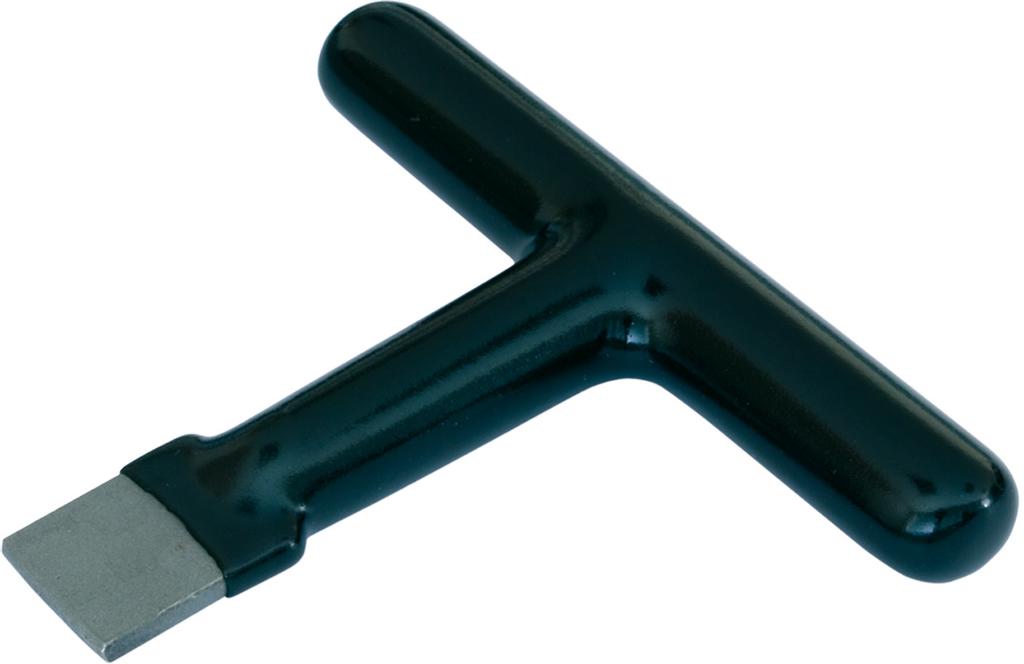

4 Mocowanie na fasadach : BRPV Kołyska dla montażu sieci na fasadach, do przykręcania Kołyska jednoczęściowa z poliamidu ze śrubą ocynkowaną Dostarczany z : kołek CD12, wiercenie Ø 12 mm. Zastosowanie do ścian pustych i kruchych Zakres : Skrętka NFC od 35 do 150 mm² + EP + karter. Opaska demontowalna Możliwość zamocowania w kołysce drugiej skrętki. N Nom. EDF. Odstęp od ściany Zakres Ø BRPV mm 25 do55 mm 3500 g 50 BRPV mm 25 do55 mm 4250 g 50 Zgodne z normą : NFC : BRPF Kołyska dla sieci montowanych na fasadach do wbijania Kołyska jednoczęściowa z poliamidu Model do wbijania Śruba chromowana i cynkowana, kołek Ø 12, wiercenie Ø12 mm. Zakres : Skrętka NFC od 35 do150 mm² + EP + karter ochronny. Zastosowanie do betonu i murów pustych. Opaska demontowalna Możliwość zamocowania w kołysce drugiej skrętki. N Nom. EDF. Odstęp od ściany Zakres Ø Waga opako- wania BRPF mm 25 do55 mm 3500 g 50 BRPF mm 25 do55 mm 4250 g 50 Zgodne z normą : NFC : BRTV Kołyska dla sieci rozpiętej na fasadzie Kołyska jednoczęściowa z poliamidu ze śrubą ocynkowaną Dostarczany z : kołek B16 (wiercenie Ø16 mm). Zakres : Skrętka NFC od 35 do 150 mm2 + EP + karter ochronny Opaska demontowalna dla napraw Możliwość zamocowania w kołysce drugiej skrętki. N Nom. EDF. Odstęp od ściany Zakres Ø BRTV mm 25 do55 mm 4150 g 50 BRTV mm 25 do55 mm 4300 g 50 Zgodne z normą : NFC : T70 Klucz do przykręcania kołysek na fasadach Dla przykręcania ręcznego BRPV i BRTV. T70 Waga. 140 g LIGNES 203

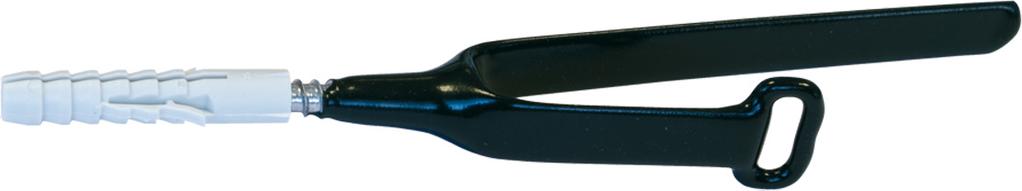

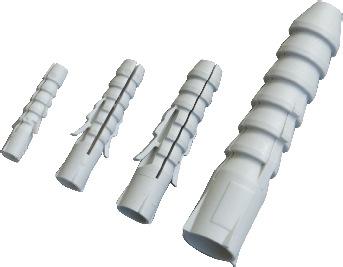

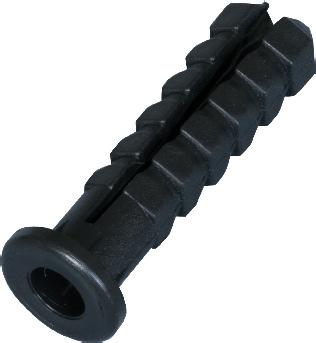

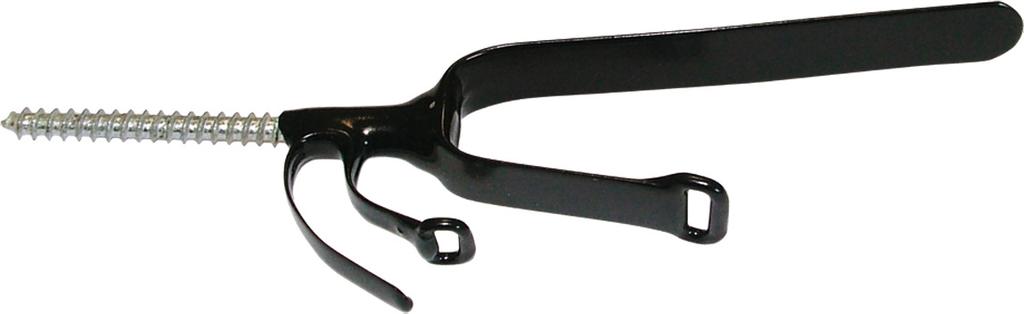

5 Mocowanie na fasadach : ARC Opaska do przykręcania na fasadach Opaska do przykręcania ze stali nierdzewnej powlekanej. Śruba ocynkowana Przykład zastosowania : mocowanie skrętki kabla na fasadzie z lub bez kartera ochronnego L = Długość opaski A = Wymiary śruby B = odstęp od ściany Dla śrub Ø8, przewidzieć kołek Ø12 Dla śrub Ø10, przewidzieć kołek Ø14 : ARC2 Opaska podwójna do przykręcania na fasadzie Opaska do przykręcania ze stali nierdzewnej powlekanej. Śruba ocynkowana Uwagi : Podać przy zamówieniu Ø A i B Przykład : Ø A : podłączenie/oświetlenie publiczne. Ø B : sieć : ARC C : odległość od muru/skrętka B : ARC : ARC : DAC Opaska z podwójnym uchwytem, szeroki zakres Średnica śruby 8 mm cynkowana używać z kołkiem CD 12 wiercenie średn. 12 mm. N Nom. EDF. Zakres Ø L ØA x D ł. B ARC N do42 mm 170 mm 8 x 50 mm 10 mm 44 g 150 ARC N do42 mm 170 mm 8 x 100 mm 60 mm 59 g 100 ARC N do42 mm 170 mm 10 x 185 mm 100 mm 126 g 75 ARC N do55 mm 220 mm 8 x 50 mm 10 mm 49 g 150 ARC N do55 mm 220 mm 8 x 100 mm 60 mm 60 g 75 ARC N do55 mm 220 mm 10 x 185 mm 100 mm 135 g 75 C ARC mm 50 ARC mm 50 ARC mm 75 Odl. do muru Zakres L ØA x szer. Waga Pakowane DAC C 20 mm Średn. 70 do100 mm 350 mm 8 x 50 mm 126 g 25 DAC M 50 mm Średn. 70 do100 mm 350 mm 8 x 100 mm 65 g 25 L = Długość opaski ; A = Wymiary śruby : B Kołki z poliamidu standard Stożkowe z 4 zaczepami anty-obrotowymi i 2 skrzydełkami. Kolor szary Ø x szer. Ø Śruby Ø wiercenia B6 6 x 30 mm B8 8 x 40 mm B10 10 x 50 mm B12 12 x 60 mm B14 14 x 70 mm B16 16 x 80 mm : CD12 Kołki z kołnierzykiem Forma sześciokatna - kołnierzyk ograniczający Kolor czarny: Ø 12 x 60 mm Ø wiercenie: 12 mm Pakowane: 100 : CD16 Kołki do zatapiania w masie Kołek Ø 16 mm z kształtem stożkowym od tyłu, zatapiany w masie łączącej Kolor czarny: Ø 16 x 60 mm Pakowane: LIGNES

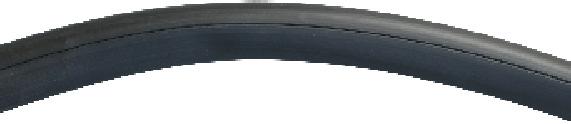

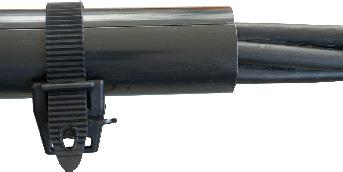

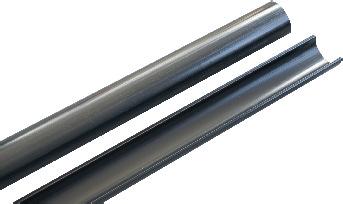

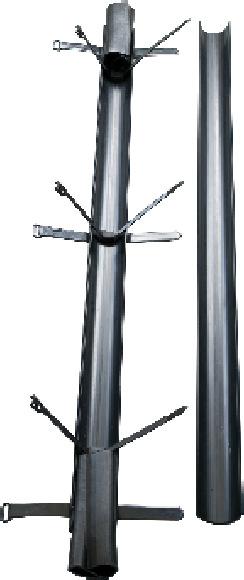

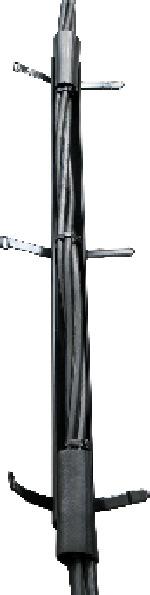

6 Mocowanie na fasadach : CARTER Sztywna ochrona mechaniczna dla skrętek kablowych na fasadach. Ochrona mechaniczna sztywna złożona z 2 połówek - Mocowanie opaskami BRPF. PCV czarne anty U.V. N Nom EDF. Zakres maxi Ø Ext Ø Int Dł. Waga jedn. CARTER (3x70)+54+EP 50 mm 42 mm 3 m 2000 g CARTER (3x150)+70+EP 58 mm 50 mm 2 m 1500 g : CART SF Ochrona mechaniczna elastyczna skrętek kablowych na fasadach Ochrona mechaniczna elastyczna z PCV czarnego - anty. UV. Mocowanie opaską BRPF. Profil wstępnie przycięty do montażu N Nom EDF. Zakres maxi Ø Ext Ø Int dł. Waga Jedn. CART SF x x 25 mm² 46 mm 40 mm 2.5 m 1000 g CART SF x x 25 mm² 56 mm 50 mm 2.5 m 1750 g : KIT CARTER Ochrona mechaniczna, np ocieranie się gałęzi drzew o kabel napowietrzny izolowany skręcany mocowany na słupie. Dwie popłówki sztywne z PCV są zamocowana na skrętce kablowej w miejscu które ma być chronione, mlożliwość montażu równoległego. Zestaw Kit carter składa ssię z 2 połówek Ø wewn. 50 mm z czego jedna jest wyposażona w 3 Opaski CSL na bazie elastycznej zamocowanych na części wewnetrznej dla mocowania skrętki i 3 Opaski ze sstali nierdzewnej powlekanej w części zewnętrzej dla połączenia obu połówek. Wejście i wyjście połówek jest wyposażone w ochrone elastyczną w celu uniknięcia pocierania kabla. Długość Zakres KIT CAR- TER 1 m każdy kabel sieciowy skrecany aż do 3 x 150 mm² + 70 mm² 1200 g LIGNES 205

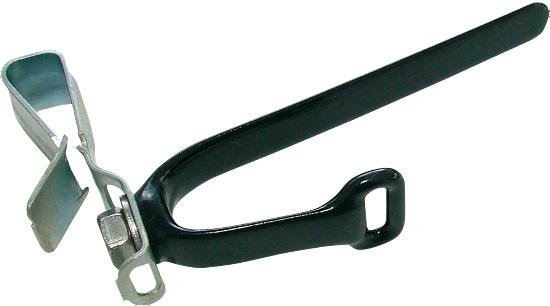

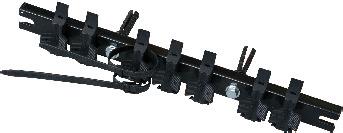

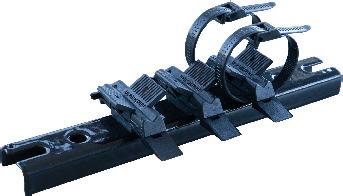

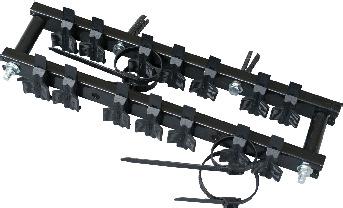

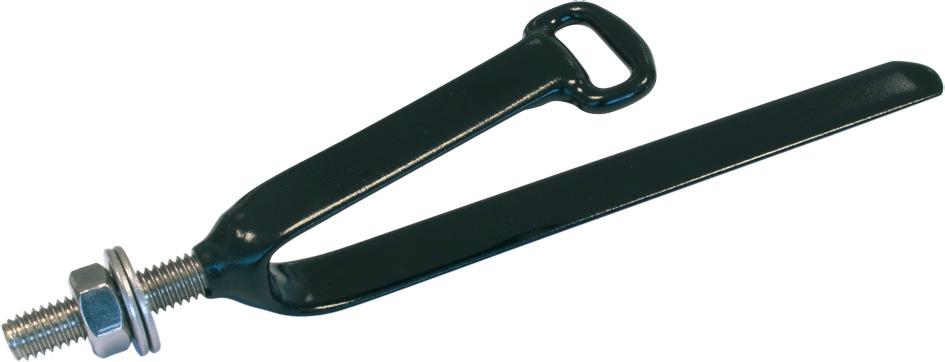

7 Mocowanie na okuciach : BIM et PONT Korytko kablowe Profil ze stali powlekanej na czarno, wyposażone w podstawki i opaski poliamidowe przeznaczone do mocowania sieci kablowych (średn. 5 do 55 mm). Szyna montażowa z celu utrzymania 3, 4 lub 7 Kabli ( BIM ). Można zdublować ilość nakladając drugą szynę montażową na pierwszą( PONT ). Ilość kabli N Nom. EDF A odl.osiowa kabli Długość Waga BIM mm 290 mm 250 g PONT mm 290 mm 700 g BIM mm 230 mm 240 g PONT mm 230 mm 680 g BIM mm 400 mm 430 g PONT mm 400 mm 1060 g Uwaga : Możliwość innych wymiarów. Prosimy konsultować Zawartość BIM 1 listwa powlekana, kołki i opaski ( ilość zależna od typu) 2 śruby 8 x 50 i kołki dla mocowania w murze. Zawartość PONT 1 listwa powlekana, kołki i opaski ( ilość zależna od typu) 2 śruby, nakrętki i tulejka dystansowa w celu nałożenia listwy BIM. : PPC Opaska do mocowania na okuciach Pozwala na mocowanie kabla na nawierconym okuciu. Śruba inox AISI, 6 x 30 + nakrętki i 2 podkładki z inoxu. Przykład : okucia w stacjach WN i NN. Zakres (mm) L (mm) A (mm) (g) PPCP 16 Średn.8 do PPCP 25 Średn.12 do PPCP 40 Średn.15 do PPCP 45 Średn.15 do PPCP 48 Średn.20 do PPCP 50 Średn.25 do L : Długość opaski - A : Szerokość opaski : TA Opaska do mocowania na profilach metalowych. Opaska ze stali nierdzewnej powlekanej. Wyposażona w agrafkę ze stali cynkowanej. Śruby z inox AISI 304, mocowanie na profilach metalowych. 2 Wymiary agrafek : A310 agraka grub. 3 do 10 mm A1018 agrafka grub.10 do 18 mm. Zakres (mm) L (mm) A (mm) (g) TA Średn.8 do ,6 100 TA Średn.12 do ,6 100 TA Średn.15 do ,6 100 TA Średn.20 do TA Średn.25 do TA Średn.8 do ,2 100 TA Średn.12 do ,7 100 TA Średn.15 do ,6 100 TA Średn.20 do ,6 100 TA Średn.25 do ,5 100 L : Długość opaski - A : Szerokość opaski 206 LIGNES

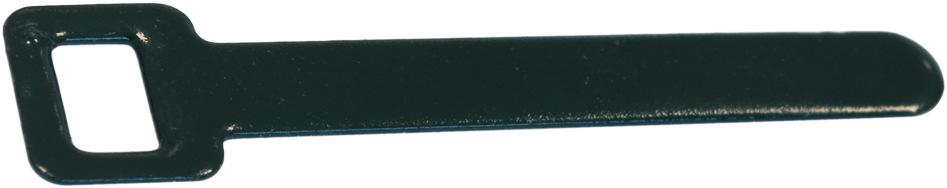

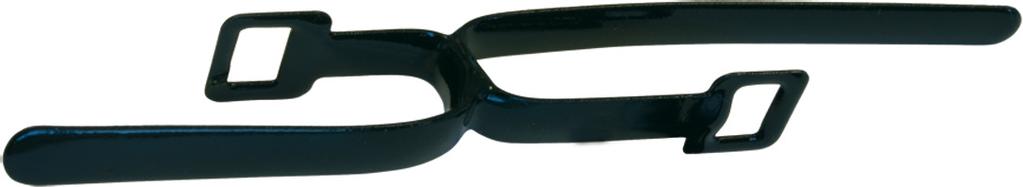

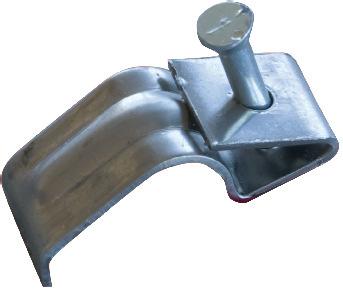

8 Mocowania dla telekomunikacji : 510 / 1124 Mocowanie na słupie z taśmą lub na podłożu drewnianym gwoździami Sprzęt dopuszczony przez France Telecom Stal nierdzewna niemagnetyczna powlekana Mocowanie na słupie z taśmą lub na podłożu drewnianym przez przybicie. Szerokość opaski 6 mm. N Nom. F. Telecom Zakres (mm) N Średn. 5 do g C Średn. 11 do g 200 : 7007 do7009 Połączenie zaciskające Prosta Opaska ze stali nierdzewnej powlekana niemagnetyczna, szerokość 6 mm. Przykład zastosowania : Kabel dodatkowy na istniejącej instalacji. Zakres L (mm) A (mm) 7007 Średn. 5 do g Średn. 8 do g Średn. 14 do g 200 L : Długość opaski - A : szerokość opaski : 7003 do7005 Połączenie zaciskające podwójne Opaska podwójna ze stali nierdzewnej niemagnetycznej powlekanej Zastosowania : podwójna sieć A (mm) B (mm) 7003 Średn. 5 do8 mm Średn. 14 do22 mm 700 g Średn. 5 do8 mm Średn. 8 do13 mm 680 g Średn. 8 do13 mm Średn. 14 do22 mm 730 g 200 L : Długość opaski - A : szerokość opaski Mostek metalowy Sprzęt dopuszczony FRANCE TELECOM Prezentowany typy mostków dostosowane są do głównych kabli telecomunikacyjnych a w szzcególności do podtrzymania kabli podłączeniowych przy prowadzeniu ich wzdłuż fasad. Zostały zakwalifikowane i skatalogowane pod nomenklaturą FRANCE TELECOM. Są one wykonane ze stali nierdzewnej niemagnetycznej tytanowej. Wytrzymują powietrze zasolone (morskie), odporne na UV jak również na wszelkie utleniazce chemiczne i atmosferyczne. Mocowanie za pomocą trzpienia zainstalowanego na mostku poprze wbicie młotkiem. Przy uwbiciu, języczek górny domyka częś cylindryczną mostka i zwiększa w ten sposób zakres obejmowania kabla. N Nom. F. TELECOM Średn. Kabla Średn. Mostka Kabla F. TELECOM Waga opakowania N7 : S 6 mm 5,5 mm 278/4/6 390 g N7 : S 6,3mm - 5,5 mm 6,5 mm 92/2/6-92/2/8 380 g mm - 7,4 mm 7,5 mm 88/8/4-278/8/4 420 g ,9 mm - 8,1mm - 8 mm 8,2 mm 88/14/4-278/14/4 150HS J 440 g N7 : B 5 mm - 7,8 mm 5 mm - 7,8 mm 5/10 z porteur 370 g N7 : E Kabel płaskie Kabel płaskie 5/9 380 g 200 Uwaga : mostki mogą być dostarczone bez gwoździ (dodać SC do u) Mostki , i są dostarczone z gwoździami zamocowanymi. : do Model Kabel rond : Model Kabls z nośnikiem : Model Kabel płaski : R3061 Mostek plastikowy Zestaw kołek do wbijania i mostek z plastiku. Wiercenie wiertłem Ø6 mm Dla kabla Ø 6mm: R Dla kabla Ø 11mm: R : R : R LIGNES 207

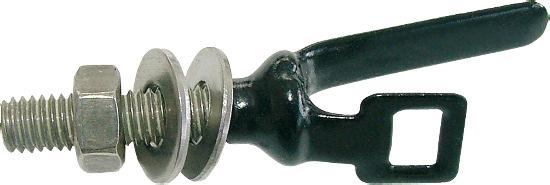

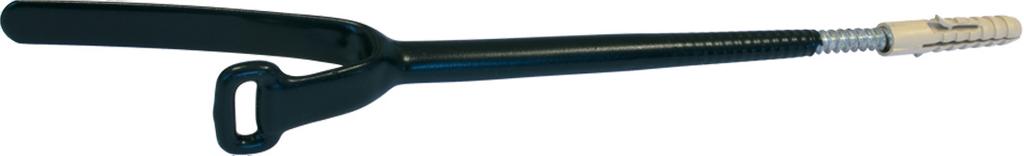

9 Mocowania dla telekomunikacji : 7001 Opaska z kołkiem do wkręcania Sprzęt dopuszczony FRANCE TELECOM. Mocowanie za pomocą kołka Ø6 na fasadzie. Stal nierdzewna niemagnetyczna powlekana Dostarczany z : kołek o średn. 6 mm N Nom. F. Telecom Zakres L (mm) A (mm) C Waga opakowania Zakres (mm) L (mm) A (mm) ABPA Średn. 5 do g 200 ABPB Średn. 8 do g 200 ABPC Średn. 14 do g R Średn. 5 do8 mm 55 6 Średn. 6 x g B C Średn. 8 do14 mm 75 6 Średn. 6 x g C X Średn. 14 do22 mm Średn. 6 x g 200 L : Długość opaski - A : szerokość opaski - C : Wymiary śruby : SL140 Opaski dla fasad izolowanych z zewnątrz Kołek o średnicy 8 śruba 6 x 140. Pozwala na mocowanie kabli na izolacji zewnętrznej fasad Zakres Ø Dł. x szer. SL140 A 5 do8 mm 6 x 55 mm 3300 g 100 SL140 B 8 do14 mm 6 x 75 mm 3400 g 100 SL140 C 14 do22 mm 6 x 110 mm 4100 g 100 : 7006 Opaska z gwoździem do wbijania Sprzęt dopuszczony FRANCE TELECOM. Opaska do podłoża drewnianego. Stal nierdzewna niemagnetyczna powlekana Montaż za pomocą młotka N Nom. F. Telecom Zakres (mm) L (mm) A (mm) N Średn. 5 do g B X Średn. 5 do g C R Średn. 14 do g 200 L : Długość opaski - A : szerokość opaski - Gwóźdź : Ø2.5mm - Długość: 50 mm : T Opaska ze śrubą i nakrętką ze stali nierdzewnej Stal nierdzewna niemagnetyczna powlekana Mocowanie na elementach metalowych, Śruby M 6x 30 mm + nakrętka + 2 podkładki nierdzewne. Zakres L (mm) A (mm) T1 Średn. 5 do8 mm g 200 T2 Średn. 8 do14 mm g 200 T3 Średn. 14 do22 mm g 200 L : Długość opaski - A : szerokość opaski : TA Opaska z agrafką metalową. Stal nierdzewna niemagnetyczna powlekana Wyposażona w agrafkę z ząbkami ocynkowaną, mocowanie na profilach metalowych, okuciach, kątownikach. Zakres L B A TA1-310 Średn. 5 do8 mm 55 mm 3 do10 6 mm 2900 g 100 TA2-310 Średn. 8 do14 mm 75 mm 3 do10 6 mm 3100 g 100 TA3-310 Średn. 14 do22 mm 110 mm 3 do10 6 mm 3300 g 100 TA Średn. 5 do8 mm 55 mm 10 do18 6 mm 3000 g 100 TA Średn. 8 do14 mm 75 mm 10 do18 6 mm 3200 g 100 TA Średn. 14 do22 mm 110 mm 10 do18 6 mm 3400 g 100 L : Długość opaski - B : grubość ferrure - A : szerokość opaski : ABPA Opaska do przykręcania na kołku wstrzeliwanym Ø 7 o skoku 150 Stal nierdzewna niemagnetyczna powlekana Opaska wyposażona w końcówkę o średnicy 7 mm o skoku 150 do wkręcenia na kołku wstrzeliwanym. L : Długość opaski - A : szerokość opaski 208 LIGNES

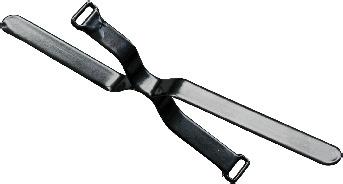

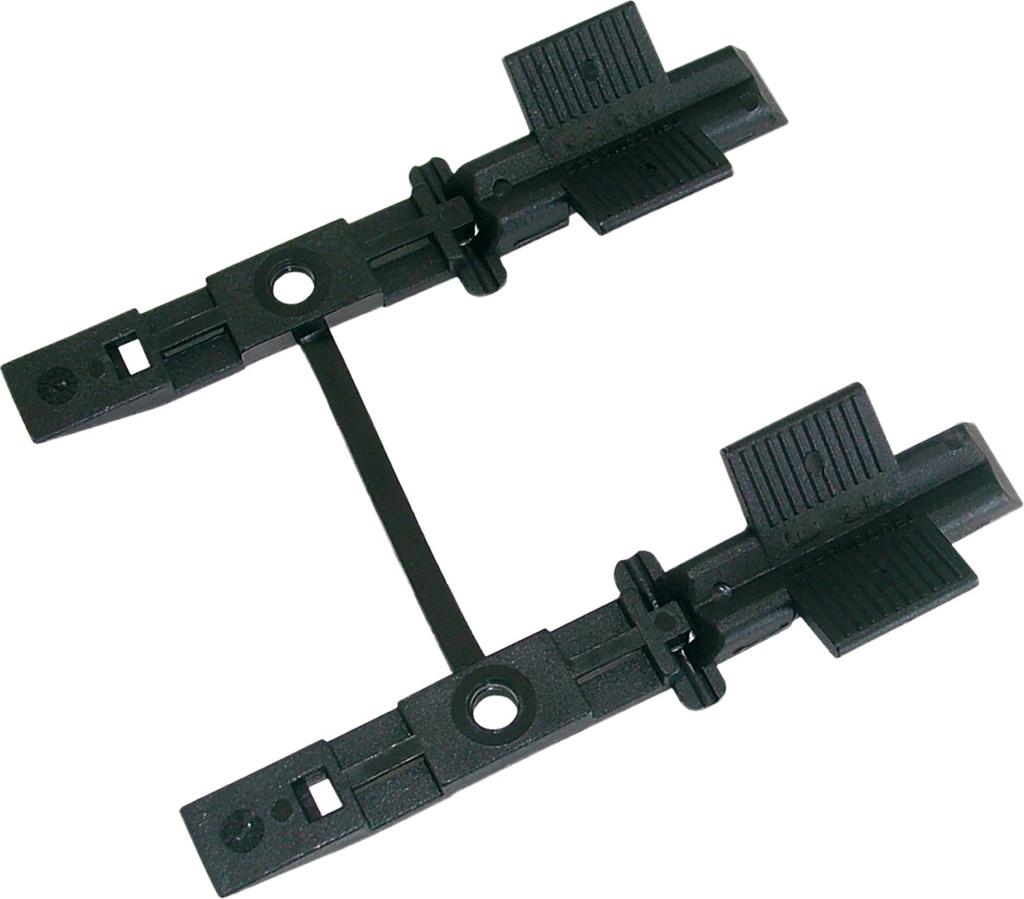

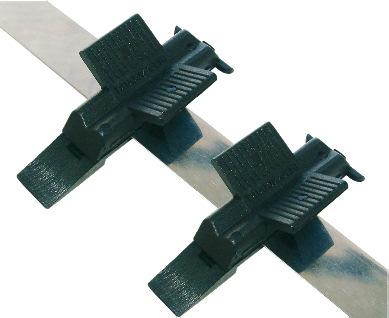

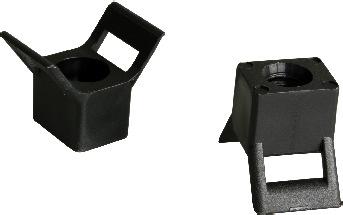

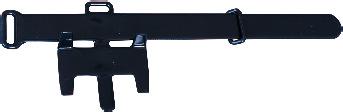

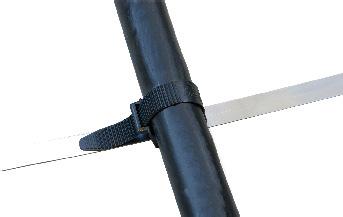

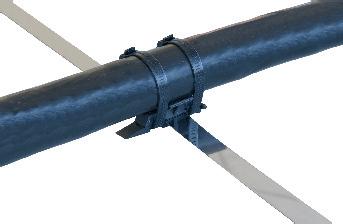

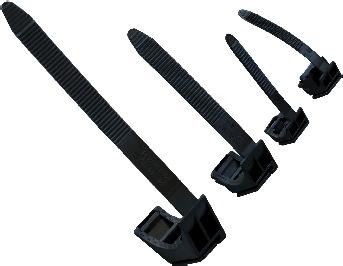

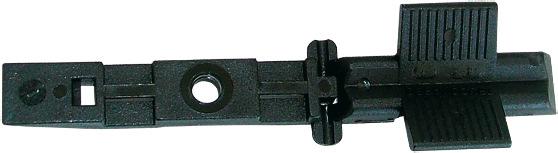

10 Mocowania na słupach i taśmy : EF Uchwyt do taśm Uchwyt en polyamide, dostosowany do taśm (szer. 10 lub 20 mm) mocowanych na słupie (wyprowadzenie podziemno-napowietrzne). Użyć 2 Opaski CSL do zaciśnięcia kabla. N Nom EDF Zakres EF Średn. 6 do50 mm 13 g 100 Uwaga : może być mocowana do ściany Uchwyt dopasowuje się do taśmy już zamontowanej Zaciśnięcie opasek unieruchamia uchwyt. : EBD Uchwyt podwójny do taśm Uchwyt podwójny z poliamidu, dostosowany do taśm (szer.10 lub 20 mm) mocowanych na słupie dla wyprowadzenia podziemno-napowietrznego dla dwóch kabli równoległych. Użyć Opaski CSL do zacisnięcia kabli Odległość między kablami : 75 mm. N Nom EDF Zakres EBD Średn. 6 do 50 mm 26 g 100 Uchwyt dopasowuje sie do taśmy już zamontowanej. Zaciśnięcie opasek unieruchamia uchwyt. : BIS - PF Opaska izolacyjna elastyczna dla wyprowadzenia podziemno-napowietrznego etrznego Mocowanie kabli podłączeniowych i sieciowych na słupie dla wyprowadzenia podziemno-napowietrznego. Opaska BIS.PF jest złożona z uchwytu do taśm EF i dwóch opasek CSL z poliamidu. N Nom EDF Zawartość Zakres Waga opakowania BIS180PF CSL EF Średn. 10 do42 mm 2250 g 100 BIS260PF CSL EF Średn. 10 do62 mm 2950 g 100 Zgodny ze specyfikacją EDF HN 33S62 (1997) Uchwyt dopasowuje się do taśmy już zamontowanej. Zaciśnięcie opasek unieruchamia uchwyt. : BIC Opaska izolacyjna do kabli Opaska z poliamidu, dostosowana do taśm już zamontowanych na słupie (wyprowadzenie podziemno-napowietrzne). Blokada za pomocą śrubki. Zaciskanie ręczne lub za pomocą Szczypce BIC Demontowalne. N Nom. EDF Zakres Szerokość opaski Waga unit. BIC 6.15 Średn. 6 do15 mm 12 mm 17 g 100 BIC Średn. 15 do30 mm 12 mm 14 g 100 BIC Średn. 30 do50 mm 20 mm 31 g 100 BIC Średn. 50 do90 mm 20 mm 106 g 100 : N265 NI Szczypce BIC Outil de serrage desopaskas BIC. N265 NI Waga 220 g LIGNES 209

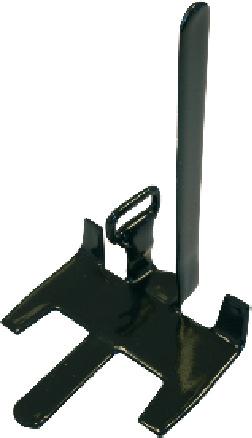

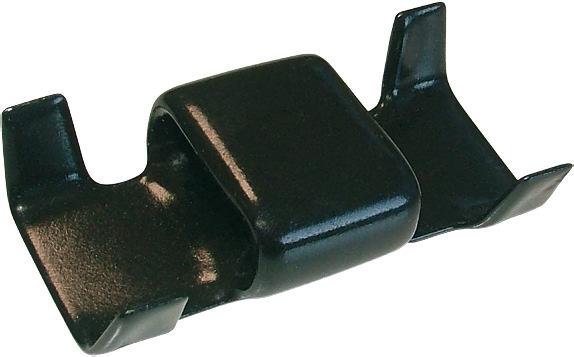

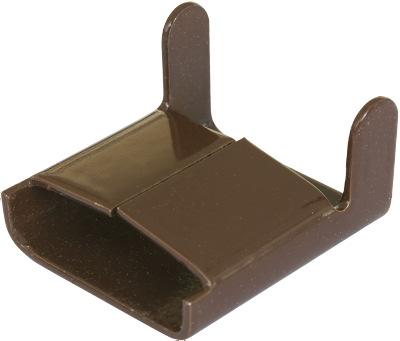

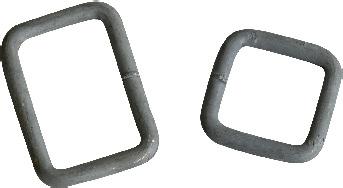

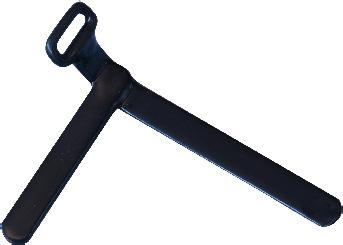

11 Mocowania na słupach i taśmy : PASSANT S Przepust z inoxu powlekanego dla wyprowadzeń podziemno-napowietrznych Przepust prosty z inoxu powlekanego. Nałożyć przepust na taśmę przed zaciśnięciem. Ustawić przepust w kącie (skos) słupa. Użyć Opaski MULTIS lub CSL do zaciśnięcia kabla. PASSANT S 24 g 50 : PASSANT F Przepust z inoxu powlekanego dla wyprowadzeń podziemno-napowietrznych Przepust anty-poślizgowy z inoxu powlekanego (czarny). Nałożyć przepust na taśmę przed zaciśnięciem. Unieruchomienie przepustu na taśmie przez zagięcie 4 poziomych wypustów. Użyć Opaski MULTI lub CSL do zaciśnięcia kabla. : BIP 120PF / 180PF Opaska z inoxu powlekanego dla wyprowadzeń podziemno-napowietrznych Mocowanie na taśmie 10 lub 20 mm. Ze stali nierdzewnej Dla wszystkich wyprowadzeń na słupach. Szybki montaż na taśmach już zamontowanych. PASSANT F 30 g 50 N Nom. EDF Zakres L Largueur Waga BIP 120PF Średn. 10 do22 mm 110 mm 10 mm 11 g 1000 BIP 180PF Średn. 10 do42 mm 170 mm 10 mm 15 g 1000 B Średn. 12 do30 mm 135 mm 10 mm 13 g 1000 L : Długość opaski Zgodne z normą : HN 33S62 (1997) : B2030 Opaska z inoxu powlekanego dla wyprowadzeń podziemno-napowietrznych Mocowanie na taśmie 20 mm. Ze stali nierdzewnej Unieruchomienie przepustu na taśmie przez zagięcie 4 poziomych wypustów. Dostosowuje się do taśm już zamontowanych N Nom. EDF Zakres Waga B Średn. 20 do30 mm 23 g LIGNES

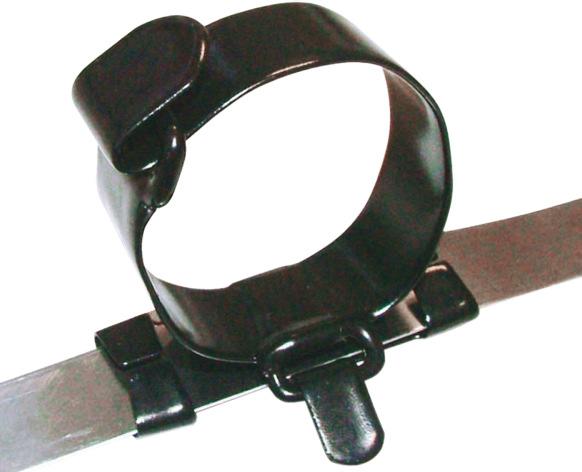

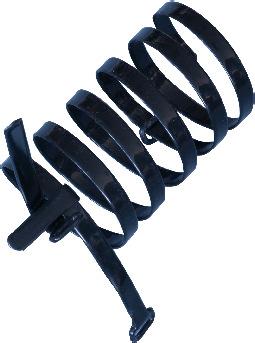

12 Mocowania na słupach i taśmy : PAS 150/90 Opaska z inoxu powlekanego podwójny zacisk do wyprowadzeń podziemno-napowietrznych. Mocowanie na taśmie 20 mm. Ze stali nierdzewnej Podwójny zacisk. Nałożyć przepust na taśmę przed zaciśnięciem. System anty-poślizgowy przez zagięcie 4 wypustów poziomych. Zakres Waga unit. PAS Średn. 75 do90 mm 97 g 25 PAS 150 Średn. 42 do52 mm 23 g 40 : BIP 260PF Opaska z inoxu powlekanego dla wyprowadzeń podziemno-napowietrznych Opaska ze stali nierdzewnej powlekanej. Dla wszystkich wyprowadzeń na słupach.. Dostosowany do taśm już zamontowanych szerokość 20 mm. System anty-poślizgowy przez zagięcie 4 wypustów poziomych. N Nom. EDF Zakres L Szerokość Waga BIP 260PF Średn. 27 do62 mm 250 mm 20 mm 50 g 100 R Średn. 50 do85 mm 345 mm 20 mm 70 g 100 R Średn. 30 do50 mm 200 mm 20 mm 40 g 150 L : Długość opaski. Zgodność z normą : HN 33S62 (1997). (BIP 260PF) : CPBP Pas powlekany do słupa Pas z taśmy ze stali nierdzewnej powlekanej.szerokość 10 mm, do mocowania na słupie (jeden punkt zaczepu stały do założenia w kącie i jeden punkt zaczepowy ruchomy do zaciśnięcia końcówki pasa) Opaska : BIP 120PF jest umocowana na pasie w celu zamocowania kabla (od Ø10 do 22 mm) N Nom. EDF L Waga unit. CPBP mm 26 g 100 CPBP mm 70 g 10 CPBP mm 80 g 10 L : Długość całkowita pasa Uwaga: CPBP350 dostosowany do słupow kwadrat 55 mm. LIGNES 211

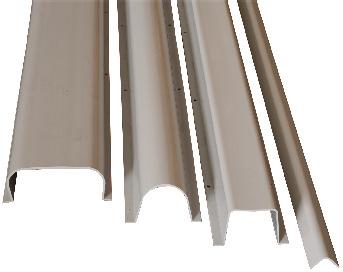

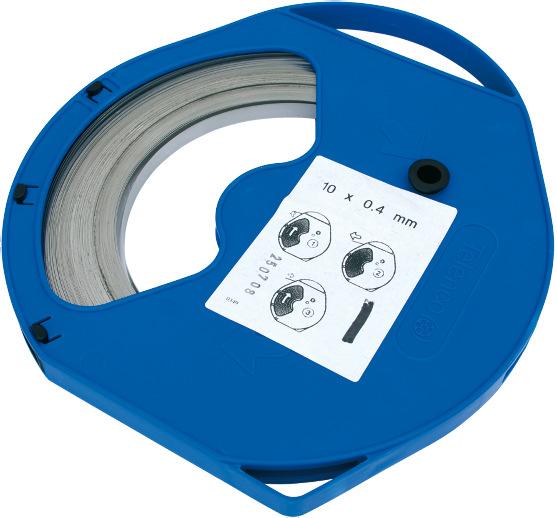

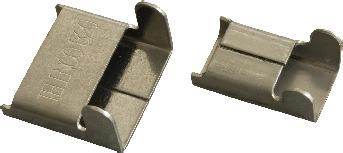

13 Mocowania na słupach i taśmy : FI Taśma Taśma w rolkach 50 metrów. Stal nierdzewna niemagnetyczna : zgodnie z EN Obudowa rozwijająca termoplastyczna z systemem zwijania. N Nom. EDF Długość Szerokość Grubość Waga FI m 10 mm 0,4 mm 1600 g FI m 10 mm 0,7 mm 2700 g FI m 20 mm 0,4 mm 3400 g FI m 20 mm 0,7 mm 5800 g Zgodne ze specyfikacjami EDF : FI-M Taśma kolor brązowy Taśma kolor brązowy dla lepszej integracji ze środowiskiem naturalnym. W rolkach 50 metrów. Stal nierdzewna niemagnetyczna : zgodnie z EN Obudowa rozwijająca termoplastyczna z systemem zwijania. Długość Szerokość Grubość Waga FI 10.4.M 50 m 10 mm 0,4 mm 1600 g FI 10.7.M 50 m 10 mm 0,7 mm 2700 g FI 20.4.M 50 m 20 mm 0,4 mm 3400 g FI 20.7.M 50 m 20 mm 0,7 mm 5800 g Zgodne ze specyfikacjami EDF : AT-A Pokrywa dla taśm Stal nierdzewna. N NOM. EDF Szerokość Taśma (mm) AT 10A g 100 AT 20A g 100 : AT-M Pokrywa dla taśm kolor brązowy Pokrywa kolor brązowy dla lepszej integracji ze środowiskiem naturalnym. Stal nierdzewna niemagnetyczna kolor brązowy, Ochrona UV. Szerokość Taśma (mm) AT 10M g 100 AT 20M g 100 : AT-B Pętla dla taśmy Stal nierdzewna. Szerokość Taśma (mm) AT-B Kg 100 AT-B Kg 100 : M OCZKO Stal galvanizowana na gorąco. N NOM. EDF Wielkość M x g 100 M x g 100 M x g 100 : GP Taśma ochronna Powłoka ochronna dla taśmy z prylenu. N NOM. EDF Szerokość GP ,5 mm 400 g jedn. GP ,5 mm 830 g jedn. 212 LIGNES

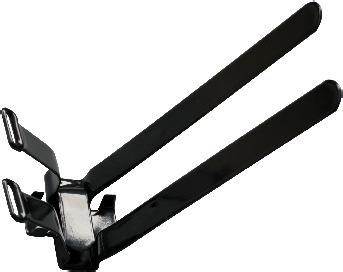

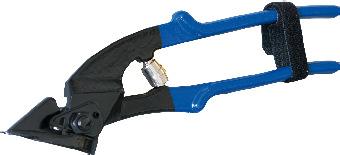

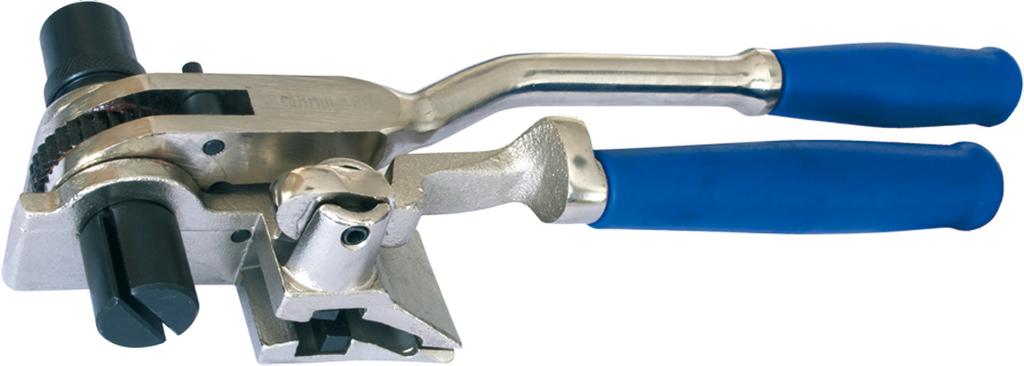

14 Mocowania na słupach i taśmy : APL2 Przyrząd do zaciskania z dźwignią Naciąg taśmy oraz cięcie. Stal chromowa. Mechanizm z grzechotką. Długość APL2 350 mm 1400 g : G590 Nozyce do taśm Proste cięcie bez zniekształceń taśmy. System podtrzymujący taśmę w momencie cięcia Długość: 230 mm. Waga: 500 g. G NI G Model Model nioe izolowany Powlekane PCV. Czerwone rączki : G NI : R4120 Szczypce do zaginania taśmy Tworzenie pętli z taśmy bez jej uszkodzenia. Długość: 160 mm. Waga: 350 g. : R3060 ZESTAW Skrzynka narzędzi do taśm zawierający : Skrzynka P4-2 APL2 G NI R4120 R3015 AT20A Zawartość 1 Skrzynka z pianką 450 x 330 x 100 mm 1 Przyrząd do zaciskania z dźwignią 1 nożyce do taśmy 1 Szczypce zaginania taśmy 1 Młotek 500g 100 pokryw Inna zawartośćs możliwa. Prosimy o konsultacje. LIGNES 213

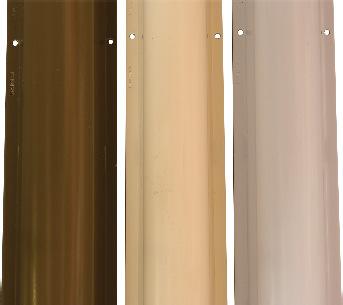

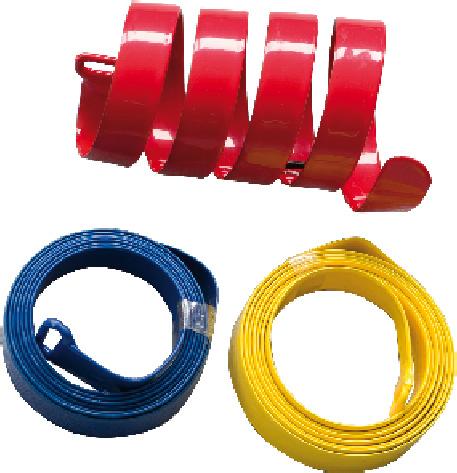

15 Mocowania na słupach i taśmy : GPT/GPC Korytko dla ochrony mechanicznej Ochrona mechaniczna kabli z e sztywnego PCV dla wyprowadzeń podziemno-napowietrznych na słupy i ściany. Obecność otworów do mocowania dla śrub lub taśmy Kolory : Szary (G), Brązowy (M) lub Kość słoniowa (I) Dodać literę odpowiadającą do u. np.: GPC60x60G dla Koloru Szarego Forme N Nom. EDF Wymiary (mm) Waga Zastosowanie GPT 30 x x 30 x g Kabel do ziemi GPC 35 x Średn. 35 x g Podłaczenie nn - 50 mm² maxi GPC 60 x Średn. 60 x g Sieć nn 3 x maxi GPC 90 x Średn. 90 x g Sieć Sn - nn 3 x maxi GPC 120 x Średn. 120 x g Sieć SN 3 x maxi GPC 140 x x 140 x g Sieć SN- nn - 3 x 240 maxi GPCC 35X x 30 x g Podłączenie nn - Indywidualne - Kolektywne 4 x x 1.5 mm² Wspólne dla France Télécom 112 par maxi GPCC 60X x 60 x g Sieć nn - 3 x x 95 GPCC 90X x 90 x g Sieć Sn- nn 3 x x : ROUGE/Żółte/BLEU Opaski sygnalizacyjne do słupów Mocowanie na słupie. Taśma plastikowa czerwona, żólta lub niebiseka, szerokość 20 mm, Ochrona anti-uv. Podwójna pętla zaciskająca.. Kolor czerwony : oddziela na słupie SN część linii SN od skrętki nn. Kolor żółty : oddziela strefę podpory wspólną pomiędzy warstwą energetyczną z kablami gołymi lub kablami izolowanymi od przewodów telekomunikacyjnych. Kolor niebieski : sygnalizuje linię video. Nr dopuszczenia EDF Długość Czerwony : EDF / Żółte : Telekom ROUGE g 10 ROUGE g 10 ROUGE g 10 ROUGE g 10 ROUGE g 10 ROUGE g 10 JAUNE 800 7R.040.8L g 10 JAUNE R.040.8L g 10 JAUNE R.040.8L g 10 JAUNE R.040.8L g 10 JAUNE R.040.8L g 10 JAUNE g 10 BLEU g 10 BLEU g 10 BLEU g 10 BLEU g 10 BLEU g 10 BLEU g 10 BLEU g 10 Uwaga : Możliwość wykonania innych rozmiarów. 214 LIGNES
