DERANCOURT. Kotwiczenie podłączenia. Typ: PA25 Uchwyt do kotwiczenia do wykonania podłączeń ze strzemiączkiem

Transkrypt

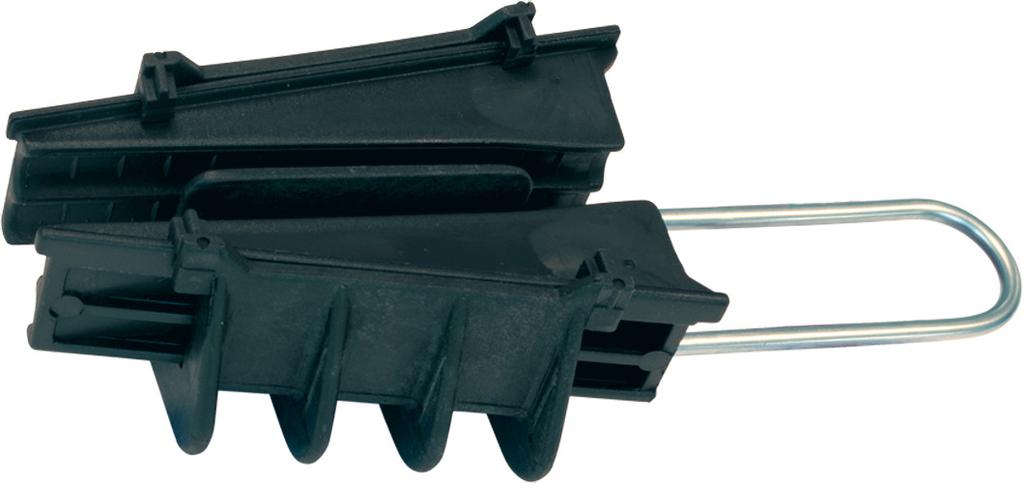

1 Kotwiczenie podłączenia Typ: PA25 Uchwyt do kotwiczenia do wykonania podłączeń ze strzemiączkiem Dla przewodów napowietrznych izolowanych skrętki NFC przekroje 2 x 16² do 4 x 25 mm². Strzemiączko ze stali nierdzewnej. Korpus termoplastyczny z dodatkiem włókna szklanego. Mocowanie na konsoli lub haku typu "świński ogon". Części nie gubiące się. Zgodne z normą NFC Dopuszczony przez EDF Typ PA25 N Nom. EDF Kable Zakres NFC x 16² do4 x 25² Waga 110 g Pakowane Kable Typ: PACR25 Uchwyt do kotwiczenia regulowany do wykonania podłączeń z hakiem Dla przewodów napowietrznych izolowanych skrętki NFC przekroje 2 x 16² do 4 x 25 mm². Hak regulowany : napinanie przy wciskaniu uczwytu, system z dźwignią automatycznie przekreca się blokując w pozycji uchwyt. Mocowanie na konsoli lub haku typu "świński ogon". Części nie gubiące się. Możliwa orientacja haka o 360 w stosunku do osi uchwytu. Hak ze stali nierdzewnej Korpus termoplastyczny z dodatkiem włókna szklanego. Zgodne z normą NFC Dopuszczony przez EDF Typ PACR25 N Nom. EDF Zakres 2 x 16² do4 x 25² Waga 190 g Pakowane. 10 wciśnięta wyciągnięta 22Kable 44Kable LIGNES 215

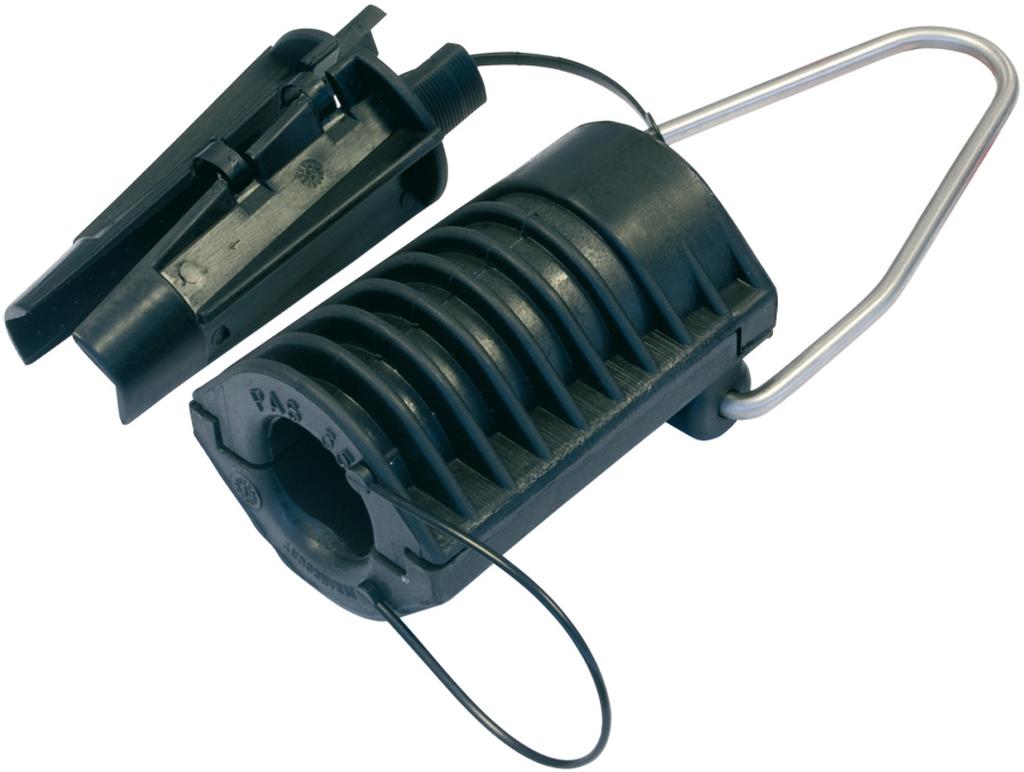

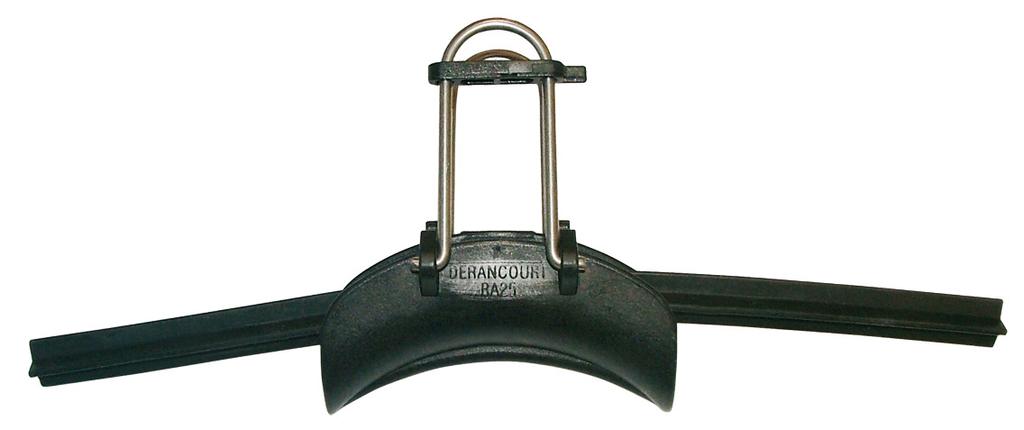

2 Kotwiczenie podłączenia Typ: PAD25 Uchwyt do kotwiczenia do wykonania podłączeń z hakiem dla montażu na dystans Osprzęt do kotwiczenia wiązek przewodów izolowanych dla wykonania podłączeń napiętych w ramiach prac na odległośc za pomocą drążka z hakiem. Złożony jest on z uchwytu do kotwiczenia do podłączeń PA25 do którego dodaje się otwarty hak CPA25 ze stali nierdzewnej powlekanej umożliwiający montaż na dystans uchwytu do kotwiczenia. Wartość minimalna trakcji zgodnie z NFC : 200daN. Uwaga :części połączone nie gubiące się Typ N Nom. EDF. Zakres NFC Waga Pakowane. PAD x 16² do4 x 25² 190 g 10 Typ: PAS35 Uchwyt do kotwiczenia do wykonania podłączeń podziemnych wiszących Uchwyt do kotwiczenia kabli izolowanych podziemnych, o przekrojach z rdzeniem pełnym z aluminium od 16 do 35mm². Korpus z poliamidu z włóknem szklanym. Klin zaciskający z poliamidu. Strzemiączko ze stali nierdzewnej. Wartość minimalna trakcji zgodnie z NFC : 70 dan. Wytrzymałość średnia rzeczywista : 250 dan. Typ Nom N EDF Zakres Waga Pakowane PAS Ø 16 do26 mm 170 g 10 Zgodność z normą : NF C Typ: RA25 Przekladnia kątowa Pozwala na wykonanie zmiany kierunku wiązki przy wykonywaniu połączeń napinanych pomiędzy dwoma uchwytami do kotwiczenie. Kąt wyjsciowy stopni. Korpus z poliamidu 6 z włóknem szklanym.. 2 haki poziome ze stali nierdzewnej. Rozpórka z poliamidu 6, pozwalająca na rozwarcie lub nie jednego z haków. Separator krzyżakowy z termoplastycznego materiału elastycznego do wprowadzenia do wewnątrz wiązki (Dł. 300 mm). Wytrzymałość minimalna trakcji : 280 dan. Typ Nom N EDF Zakres NFC Waga Pakowane RA x 16 mm² 4 x 25 mm² 80 g 10 Zgodne z kartą techniczą EDF B LIGNES

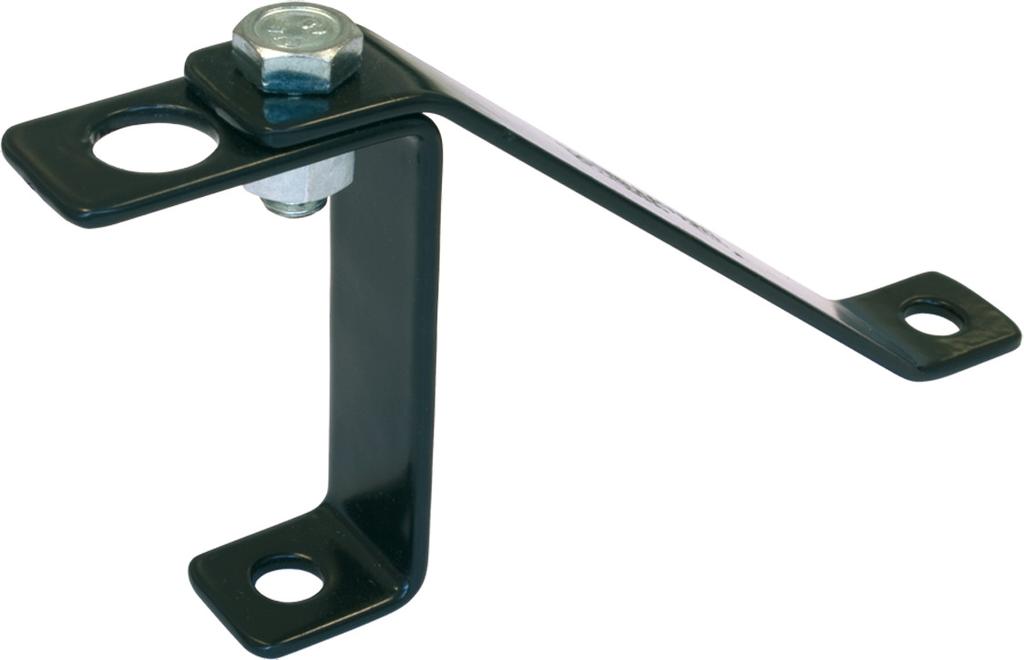

3 Kotwiczenie i podwieszenie sieci Typ: PA 600 Uchwyt do kotwiczenia 600daN Uchwyt do kotwiczenia do kabli sieci napowietrznych z przewodami izolowanymi skrętki napinane na fasadzie. Korpus terrmoplastyczny z włóknem szklanym, wyposażony w kliny samościskające, Uchwyt kabla demontowalny ze stali nierdzewnej Używa się z konsolami CT600 et CB600 średnia PA / 70 / 80 mm² 490 g Zgodne z normą : NFC Wytrzymałość minimalna trakcji : 600 dan. Typ: PAC 600 Uchwyt do kotwiczenia z hakiem 600 dan Uchwyt do kotwiczenia do kabli sieci napowietrznych z przewodami izolowanymi skrętki napinane na fasadzie. Korpus terrmoplastyczny z włóknem szklanym, wyposażony w kliny samościskające, Uchwyt kabla demontowalny ze stali nierdzewnej Hak ze stali powlekanej rilsanem.. Hak pozwala na unikniecie otwierania i zamykania uchwytu przy montażu kabla. średnia PAC / 70 / 80 mm² 520 g Zgodne z normą : NFC Wytrzymałość minimalna trakcji : 600 dan. Typ: CB 600 Konsola dwunożna do kotwiczenia pojedyńcza 600 dan Konsola ze stali powlekanej rilsanem dla kotwiczenia pojedyńczego z 1PA 600 lub 1 PAC 600. Zgodne z normą : NFC33041 Wytrzymałość minimalna trakcji : 375 dan. Typ: CB600CT : Konsola Typ: CB600 z 2 kołkami Ø16 i 2 śrubami Ø12 x 70 mm mocującymi. Typ: CT 600 Konsola trójnożna do kotwiczenia podwójnego 600 dan konsola trójnożna ze stali powlekanej rilsanem dla podwójnego kotwiczenia z 2 PA600 lub 2 PAC 600. Zgodne z normą : NFC Wytrzymałość minimalna trakcji : 625 dan. Typ: CT600CT : Konsola Typ: CT600 z 3 kołkami Ø16 i 3 śrubami Ø12 x 70 mm mocującymi. Zestawy do kotwiczenia 600 dan Zestawy do kotwiczenia złożone z jednego lub dwóch uchwytów połączonych z konsolą kotwiczącą. Tabela poniżej pokazuje rożne zestawy do kotwiczenia 600 dan. Typ Nom N EDF Opis Skład Waga EA Zestaw do kotwiczenia bez kołków i śruby naprężającej 1 PA600 + CB g EA600CT Zestaw do kotwiczenia pojedyńczy z kołkami i śrubą naprężającą 1 PA600+ CB600 + kołki i śruba naprężająca 1045 g EAD Zestaw do kotwiczenia podwójny bez kołków i śruby naprężającej 2 PA600 + CT g EAD600CT Zestaw do kotwiczenia podwójny z kołkami i śrubą naprężającą 2 PA600+ CT600 + kołki i śruba naprężająca 1685 g EAC Zestaw do kotwiczenia z hakiem pojedyńczy bez kołków i śruby 1 PAC600 + CB g naprężającej EAC600CT Zestaw do kotwiczenia z hakiem z kołkami i śrubą naprężającą 1 PAC600+ CB600+kołki i śruba naprężająca 1085 g EADC Zestaw do kotwiczenia podwójny z hakiem bez kołków i śruby naprężającej 2 PAC600 + CT g EADC600CT Zestaw do kotwiczenia podwójny z hakiem z kołkami i śrubą naprężającą LIGNES 2 PAC600 + CT600 + kołki i śruba naprężająca 1725 g 217

4 Kotwiczenie i podwieszenie sieci Typ: PA 1500 Uchwyt do kotwiczenia 1500 dan Uchwyt do kotwiczenia do kabli sieci napowietrznej z przewodami izolowanymi, rozpinanych na słupach. Korpus terrmoplastyczny z włóknem szklanym, wyposażony w kliny samościskające, Uchwyt kabla demontowalny ze stali nierdzewnej PA / 70 / 80 mm² 480 g Wytrzymałość minimalna trakcji 1500 dan. Typ: PAC 1500 Uchwyt do kotwiczenia z hakiem 1500daN Uchwyt do kotwiczenia do kabli sieci napowietrznej z przewodami izolowanymi, rozpinanych na słupach. Korpus terrmoplastyczny z włóknem szklanym, wyposażony w kliny samościskające, Uchwyt kabla demontowalny ze stali nierdzewnej Hak ze stali powlekanej rilsanem.. Hak pozwala na unikniecie otwierania i zamykania uchwytu przy montażu kabla. PAC / 70 / 80 mm² 520 g Wytrzymałość minimalna trakcji 1500 dan. Typ: CA Konsola do kotwiczenia 1500 / 2000 dan Konsola do kotwiczenia ze stopu aluminium dla pojedyńczego lub podwójnego kotwiczenia z uchwytami PA1500 lub PAC1500. Mocowanie na słupie śrubami M14 lub M16 lub podwójną taśmą o szerokości 20 mm. Wytrzymałość minimalna trakcji 2825 dan. Waga: 300 g. Zestawy do kotwiczenia1500 dan Zestawy do kotwiczenia złożone z jednego lub dwóch uchwytów połączonych z konsolą do kotwiczenia Tabela ponizej pokazuje różne zestawy do kotwiczenia 1500 dan. Typ Nom N EDF Opis Zawartość Waga EA Zestaw do kotwiczenia 1 CA PA g EAD Zestaw do kotwiczenia podwójny 1 CA PA g EAC Zestaw do kotwiczenia z hakiem 1 CA PAC g EADC Zestaw do kotwiczenia podwójny z hakiem 1 CA PAC g 218 LIGNES

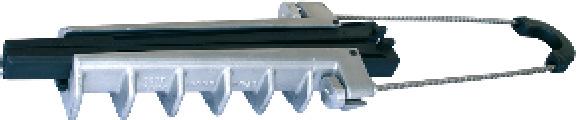

5 Kotwiczenie i podwieszenie sieci Typ: PA 2000 Uchwyt do kotwiczenia Uchwyt do kotwiczenia do kabli sieci napowietrznej z przewodami izolowanymi, rozpinanych na słupach.korpus ze stopu aluminium, wyposażony w kliny termoplastyczne samozaciskające się i uchwyt podtrzymujący demontowalny ze stali nierdzewnej PA / 70 / 80 mm² 525 g Wytrzymałość minimalna trakcji 1950 dan. Typ: PAC 2000 Uchwyt do kotwiczenia z hakiem Uchwyt do kotwiczenia do kabli sieci napowietrznej z przewodami izolowanymi, rozpinanych na słupach. Korpus ze stopu aluminium, wyposażony w kliny termoplastyczne samozaciskające się, Uchwyt kabla demontowalny ze stali nierdzewnej Hak ze stali powlekanej rilsanem.. Hak pozwala na uniknięcie otwierania i zamykania uchwytu przy montażu kabla. PAC / 70 / 80 mm² 565 g Wytrzymałość minimalna trakcji 1950 dan. Typ: CA Konsola do kotwiczenia 1500 / 2000 dan Konsola do kotwiczenia ze stopu aluminium dla pojedyńczego lub podwójnego kotwiczenia z uchwytami PA2000 lub PAC2000. Mocowanie na słupie śrubami M14 lub M16 lub podwójną taśmą o szerokości 20 mm. Wytrzymałość minimalna trakcji 2825 dan. Waga: 300 g. Zestawy do kotwiczenia2000 dan Zestawy do kotwiczenia złożone z jednego lub dwóch uchwytów połączonych z konsolą kotwiczącą. Tabela poniżej pokazuje rożne zestawy do kotwiczenia2000 dan. Typ Nom N EDF Opis Zawartość Waga EA Zestaw do kotwiczenia 1 CA PA g EAD Zestaw do kotwiczenia podwójny 1 CA PA g EAC Zestaw do kotwiczenia z hakiem 1 CA PAC g EADC Zestaw do kotwiczenia podwójny z hakiem 1 CA PAC g LIGNES 219

6 Kotwiczenie i podwieszenie sieci Typ: ES 1500 Zestaw do podwieszania 1500 dan Uchwyt podtrzymujący dla sieci napowietrznej z przewodami izolowanymi, skrętki, przy przejściu przez słup. Konsola do podwieszania ze stopu aluminium. Mocowanie na słupie śrubami M14 lub M16 lub podwójną taśmą o szerokości 20 mm. Uchwyt do podwieszania termoplastyczny z domieszką włókna szklanego. Połączenie ruchome termoplastyczne z domieszką włókna szklanego i ze stali nierdzewnej. Zgodne z normą: NFC3340 Wytrzymałość minimalna trakcji : Konsola do podwieszania : 1312,5 dan. Uchwyt do podwieszania : 1200 dan. ES / 70 / 80 mm² 370 g Zgodność z normą NF C Typ: ES 2000 Zestaw do podwieszania 2000 dan Uchwyt podtrzymujący dla sieci napowietrznej z przewodami izolowanymi, skrętki, przy przejściu przez słup. Konsola do podwieszania ze stopu aluminium. Mocowanie na słupie śrubami M14 lub M16 lub podwójną taśmą o szerokości 20 mm. Uchwyt do podwieszania termoplastyczny z domieszką włókna szklanego. Połączenie ruchome termoplastyczne z domieszką włókna szklanego i ze stali nierdzewnej. Zgodne z normą: NFC3340 Wytrzymałość minimalna trakcji : Konsola do podwieszania : 1750 dan. Uchwyt do podwieszania : 1600 dan. średnia ES / 70 / 80 mm² 370 g Zgodność z normą NF C Typ: ESF Zestaw do podwieszania zrywający Zestaw do podwieszania zrywający dla sieci napowietrznej z przewodami izolowanymi, skrętki. Konsola do podwieszania ze stopu aluminium. Uchwyt do podwieszania termoplastyczny z domieszką włókna szklanego. Połączenie ruchome ze stali nierdzewnej Osprzęt zrywający zintegrowany w połączeniu rucchomym pomiędzy kosolą a uchwytem do podwieszania pozwala w każdym przypadku na kalibrowane zerwanie począwszy od obciążenia o wartości pomiędzy 650 i 780 dan. W tym przypasdku uchwyt odłącza się od konsoli. Mlocowanie na słupie za pomocą śruby M14 lub M16 lub 2 Taśmami o szer. 20 mm. średnia ESF / 70 / 80 mm² 410 g Zgodność z normą : NF C uzupełnienie 1 (2003) 650/780 dan DE RA NC OU RT 220 LIGNES
