DERANCOURT. Sprzęt do izolowania mas i kabli. Typ: AVI20 - NVR Ochrona sieci napowietrznych SN z przewodami gołymi na osprzęcie sztywnym.

Transkrypt

1 Sprzęt do izolowania mas i kabli Typ: AVI20 - NVR Ochrona sieci napowietrznych SN z przewodami gołymi na osprzęcie sztywnym Osprzęt dla izolacji mas ( przejścia przez słupy) i przewodów, przeznaczony jest ochrony ptasiej fauny przez ryzykiem porażenia elektrycznego międzyfazowego lub faza - ziemia. Profile izolacyjne półsztywne szare pokryte wartswą ochronną czarną. Ochrona mas Profil izolacyjny Typ: PPO Długość 0.5 m, wyposażony w dwa połączenia do ochrony ptasiej fauny ze stali nierdzewnej powlekanej (mocowane na trawersie słupa), możliwość zakładania pod napięciem za pomocą drążka z hakiem wyposażonego w hak ochrona ptactwa- Hak lewy Typ: CA-G lub Hak prawy Typ: CA-D. Ochrona fazy Profil izolacyjny Typ: DPO Złożony z dwóch elementów; długość 0,70 m (tzn. 1,40 m), połączonych między sobą z jednej i drugiej strony izolatora. Możliwość montażu pod napięciem za pomocą dwóch drążków z hakiem. Każdy element posiada system blokady na przewodzie. Dostosowany do wszelkich przekrojów kabli mocowanych na uzbrojeniu sztywnym. Przedłużka dla ochrony fazy Profil izolacyjny ref : DPO - R Długość 0,70 m dla umieszczenia go na przedłużeniu profili chrony fazy w celu przedłużenia długośći chronionej (2m 80). W tym przypadku należy umocować konektor z pierścieniem ( nie dostarczanym z osłonami ) na końcu DPOR w celu zabezpieczenia przed przesunięciem. System blokady Zawartość Ref Ochrona faz Ochrona mas Nom.EDF Wymiary (mm) Waga I20 - NVRC2 3 DPO 4 PPO Kg I20 - NVRL2 3 DPO + 6 DPO - R 4 PPO Kg DPO 1 DPO x Ø30 mm x Długość Kg m PPO PPO x 90 x Długość m 0.8 Kg DPO - R 1 DPO - R Ø30 mm x Długość m 0.55 Kg Typ: PPO Typ: PPO & Łączniki Typ: DPO Typ: DPO - R Typ: DPO - rozłożony 237

2 Sprzęt do izolowania mas i kabli DERANCOURT Typ: AVI20 - BP Ochrona sieci napowietrznych SN z przewodami gołymi na osprzęcie sztywnym Osprzęt dla izolacji mas ( przejścia przez słupy) i przewodów, przeznaczony jest ochrony ptasiej fauny przez ryzykiem porażenia elektrycznego międzyfazowego lub faza - ziemia. Profile izolacyjne półsztywne szare pokryte wartswą ochronną czarną. Ochrona mas Profil izolacyjny Typ: PPO Długość 0.5 m, wyposażony w dwa połączenia do ochrony ptasiej fauny ze stali nierdzewnej powlekanej (mocowane na trawersie słupa), możliwość zakładania pod napięciem za pomocą drążka z hakiem wyposażonego w hak ochrona ptactwa- Hak lewy Typ: CA-G lub Hak prawy Typ: CA-D. Ochrona fazy Profil izolacyjny Typ: DPO Złożony z dwóch elementów; długość 0,70 m (tzn. 1,40 m), połączonych między sobą z jednej i drugiej strony izolatora. Możliwość montażu pod napięciem za pomocą dwóch drążków z hakiem. Każdy element posiada system blokady na przewodzie. Dostosowany do wszelkich przekrojów kabli mocowanych na uzbrojeniu sztywnym. Przedłużka dla ochrony fazy Profil izolacyjny ref : DPO - R Długość 0,70 m dla umieszczenia go na przedłużeniu profili chrony fazy w celu przedłużenia długośći chronionej (2m 80). W tym przypadku należy umocować konektor z pierścieniem ( nie dostarczanym z osłonami ) na końcu DPOR w celu zabezpieczenia przed przesunięciem. Zawartość Typ Ochrona faz Ochrona mas Nom.EDF Wymiary (mm) Waga AVI20 - BPC2 3 DPO 2 PPO Kg AVI20 - BPL2 3 DPO + 6 DPO - R 2 PPO Kg DPO 1 DPO x Ø30 mm x Długość Kg m PPO PPO x 90 x Długość m 0.8 Kg DPOR 1 DPO - R Ø30 mm x Długość m 0.55 Kg Typ: PPO Typ: PPO & Łączniki Typ: DPO - rozłożony 238

3 Sprzęt do izolowania mas i kabli Montaż ochron ptactwa przed porażeniem elektrycznym Montaż ochron mas pod napięciem. 1. Użyć haków CA na końcu drążka z hakiem 2. Montaż pierwszego elementu 3. Montaż drugiego który nakrywa pierwszy Przypadek uzbrojenia płaszczyznowego NVR: dwa profile sa montowane założone przez dwóch techników. Montaż łączników ochronnych pod napięciem. 1. Wprowadzić łącznik 2. Pchnąć łącznik na pozycję 3. Zagiąć końcówki Montaż ochrony fazy pod napięciem 1. Montaż pierwszego profilu na kablu. 2. W czasie kiedy jeden operator podtrzymuje ochronę pionowo drugi mocuje ją porzez skręcenie razem dwóch drutów mocujących. Po ich skręceniu oczka są zagięte do góry. 3. W czasie kiedy jeden operator podtrzymuje jedną część ochrony drugi przecina pośrodku łącze pomiędzy dwiema połówkami osłon. Druga część jest rozłożona z drugiej strony izolatora. 4. Montaż profilu na kablu ( jak w 1.) 5. Blokada jak w

4 Sprzęt do izolowania mas i kabli DERANCOURT Typ: AVI20 NV Osprzęt dla izolacji mas na podstawie podpór łukowaych, przeznaczony dla ochrony ptactwa przed porażeniem elektrycznym pomiędzy fazą centralną a masą. 2 profile izolacyjne półsztywne szare powlekane warstwą ochronną w kolorze czarnym. Oznakowane A i B, połączone między sobą z możliwośćią regulacji odstępu, są zamocowane na wspornikach za pomocą łączników ze stali nierdzewnej powlekanej. Możliwy montaż pod napięciem przez dwóch operatorów wyposażonych w drążki z hakiem z dodatkowymi hakami lewym i prawym Typ CA-G et CA-D. Oba profile zostały ustawione i złączone na poziomie ziemi. Jeden zestaw AVI 20 NV wyposaża jeden słup. Składa się : 2 Profile izolacyjne A i B 4 łączniki ze stali nierdzewnej powlekanej utrzymujące profile na wspornikach. 2 łączniki ze stali nierdzewnej powlekanej (łączą profile między sobą). Osłona A Typ Nom.EDF Wymiary (wewnętrzne) Waga AVI20NV Profil: 80 x 90 x Długość 500 mm 3 Kg Zestaw AVI20NV z łącznikami 250 mm Osłona pokrywająca B Wymiary regulowane 150 do 300 mm Łączniki 240

5 Sprzęt do izolowania mas i kabli Typ: DPO FIXRAP Ochrona sieci napowietrznych SN z przewodami gołymi na uzbrojeniu sztywnym typu NVR i BP wyposażnym w izolatory FIXRAP Osprzęt izolacyjny dla izolatora i przewodów z jednej i z drugiej strony, przeznaczony do ochrony ptaków przed ryzykiem porażenia elektrycznego pomiędzy fazami lub fazą a masą. Profilé z materiału izolacyjnego półsztywnego szarego powlekanego czarną warstwą ochronną. Ochrona fazy Profil izolacyjny, złożony z dwóch elementów o długości 0,70 m (tzn. 1,40 m), połączonych ze sobą osłoną izolacyjną pokrywającą głowicę izolatora FIXRAS Możliwy montaż pod napięciem za pomocą dwóch drążków z hakiem. Każdy element posiada system blokady na kablu Dostosowany do wszystkich przekrojów kabli montowanych na uzbrojeniu sztywnym. Przedłużka dla ochrona faz Profil izolacyjny Typ: DPO - R Długość 0,70 m do umieszczenia na końcu profili ochrony fazy w celu przedłużenia długości chronionej. W tym przypadku należy założyć konektor z pierścieniem (nie dostarczanym w zestawie) do końcówki DPOR w celu zabezpieczenia przed przesunięciem Typ: DPO - FIXRAP Typ Wymiary Waga DPO - FIXRAP 2 x Ø30 mm x Długość m 1 Kg DPO R Ø30 mm x Długość m 0.55 Kg Typ: DPO - R System blokady DPO-FIXRAP rozłożony 241

6 Sprzęt do izolowania mas i kabli DERANCOURT Typ: AVI20 ANCR Ochrona sieci napowietrznych SN z gołymi przewodami mocowanych na uzbrojeniu kotwiczącym Osprzęt izolacyjny kabli wychodzących z uzbrojenia kotwiczącego przeznaczonego do ochrony ptaków przed ryzykiem porazęnia elektrycznego między fazami lub fazami i masą. Profil izolacyjny z materiału półsztywnego szarego pokrytego ochronną warstwą w kolorze czarnym. Każde wyjście kabla jest pokryte trzema profilami izolacyjnymi o długości 700 mm ułożonych jeden za drugim i tworzących osłonę o długości 2 m. Jeden profil izolacyjny ref : DPO-ANCR który pokrywa wyjście kabla i jego podłączenie do izolatora oraz odejście mostka. Dwa profile izolacyjne ref : DPO-R umieszczone na końcu DPO-ANCR. Każdy element może być montowany pod napięciem za pomocą drążków z hakiem oraz posiada system blokady na kablu. Przewidzieć konektor z pierścieniem ( nie dostarczany w zestawie) w celu umocowania go na końcówce profili aby uniemożliwić ich przesunięcie Prosimy zapoznać się z naszymi dokumentami montażowymi. Typ: DPO - R Ref Zawartość Wymiary (wewnętrzne) Waga AVI20ANCR 3 DPOANCR + 6 DPOR Kg DPO-ANCR 1 DPO ANCR Ø 30 mm x Długość m Osłona : 90 x150 x 250 mm 1.1 Kg DPO R 1 DPO R Ø 30 mm x Długość m 0.55 Kg System blokady Typ: DPO - ANCR 242

7 Sprzęt do izolowania mas i kabli Typ: CAP - BORNE Ochrona napowietrznych sieci SN na transformatorach H61 Osprzęt izolacyjny zacisków transformatora H61, przeznaczony do ochrony ptaków przed ryzykiem porażenia elektrycznego pomiędzy fazami i fazami a masą. Osłona izolacyjna półsztywna szara powleczona ochronną warstwą w kolorze czarnym. Osłona izolacyjna, dł 220 mm, średn. na izolatorze : 140 mm. Dwa wyjścia możliwe dla kabli : jedno wyjście osiowe dla zacisków zagiętych lub dla wyjści poziomego na zacisku prostym. W każdym przypadku możliwe jest zaciśnięcie wstępne końcówki na mostku izolowanym a następnie nasunąć na niego osłonę, zacisnąć konektor i zamontować osłonę izolatora. Montaż jest wykonywany z wyłączonym napięciem. Osłona może wyposażona w trzy poziome okienka pozwalające na sprawdzenie na odległości połączeń. Osłona wspiera się na izolatorze za pośrednictwem czterech podpór z elastomeru pozwalających na wietrzenie i odprowadzanie wód deszczowych. Możliwość dopasowania końcówki na wyjściu osiowym w celu zwiększenia szczelności. Typ: BOUCHH61 Typ Nom.EDF Opis Waga CAP BORNE Wyjście osiowe i wyjście poziome oraz trzy okienka do wizualizacji. 550 g CAP BORN1F --- Wyjście poziome, bez osiowego i bez okienek. 550 g CAP BORNSF --- Wyjście osiowe, bez wyjścia poziomego i okienek. 550 g CAP BORNE CAP BORNE 1F CAP BORNE SF Podpora do osłony z elastomeru BOUCHH61 BOUCH H61 243

8 Sprzęt do izolowania mas i kabli DERANCOURT Typ: AVI20 - PS Ochrona npowietrznych sieci Sn na syntetycznych odgromnikach montowanych poziomo. Osprzęt izolacyjny końcówek syntetycznych odgromników (spinka i konektory), przeznaczona do ochrony ptaków przed ryzykiem porażenia elektrycznego pomiędzy fazami lub fazami i masą. Nakładki z materiału izolacyjnego półsztywnego szarego pokrytego ochronną warstwą w kolorze czarnym. Każdy odgromnik jest wyposażony w nakładkę izolacyjną kryjącą konektor dla podwójnego przewodu izolowanego oraz nakładkki izolacyjnej pokrywającej spinkę ( punkt podłączenia do części syntetycznej odgromnika). Zestaw Typ: AVI 20 PS składa się z: 3 nakładek osłon konektora 3 nakładek osłon spinki Nakladka konektora jest wyposażona w dwa łązcniki z poliamidu Typ: CSL 260 dla zapewnienia ich zamocowania. Wyrób ten przystosowuje się do wszystkich odgromników. Montaż wykonywany jest przy wyłązconym napięciu. Typ Nom. EDF Zawartość Waga AVI20PS nakładki na konektor 3 nakładki na spinki 6 Opasek CSL Kg Osłona na spinkę Osłona na konektor & łączniki Zestaw zamontowany na syntetycznym odgromniku 244

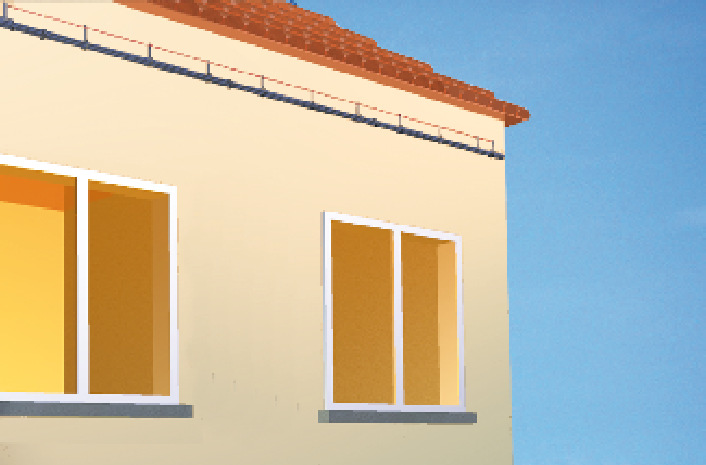

9 Sprzęt przeciw gołębiom Typ: KIT PIG System ochronny przeciw gołębiom dla skrętek kablowych montowanych wzdłuż fasad. Gołębie siadając na skrętkach kablowych nn powodują zab rudzanie fasad. System proponowany polega na umocowaniu linki kewlarowej umocowanej na specjalnych uchwytach zainstalowanych na skrętce, uniemożliwiając gołębiom siadanie na kablu. System anty-gołębi składa się z zestawu do mocowania na chronionym kablu. 2 podpory końcowe z podwójnym zaczepem ze stali nierdzewnej powlekanej na czarno. Typ: SUStr.PIG2 9 podpór pośrednich z pojedyńczym zaczepem ze stali nierdzewnej powlekanej na czarno do zamocowania co 50cm na skrętce, tzn. do 5m kabla Typ: SUStr.PIG1 6m linki kewlarowej do zamocowania na podporach Typ: FIL.PIG 2 sprężyny do zamocowania na podporach końcowych w celu napięcia linki Typ: RES.PIG 13 łączek z poliamidu dla przymocowania podpór na kablu Typ: CSL260 Prosimy o skonsultowanie naszej dokumentacji montażowej.. Typ KIT - PIG Waga 800 g Zawartość Typ Ilość SUP PIG2 2 SUP PIG1 9 FIL PIG 6 M RES PIG 2 CSL
