UNIGYR Sterownik uniwersalny. z magistralą P-Bus i możliwością podłączenia do magistral BLN, FLN lub interfejsu NIDES.RX
|
|
- Dorota Dobrowolska
- 6 lat temu
- Przeglądów:
Transkrypt
1 8 211 UNIGYR Sterownik uniwersalny z magistralą P-Bus i możliwością podłączenia do magistral BLN, FLN lub interfejsu NIDES.RX PRU10.64 Sterownik swobodnie programowalny, przeznaczony do regulacji, sterowania i nadzoru instalacji, głównie klimatyzacyjnych, wentylacyjnych i grzewczych. Moduł programowy sterownika zawiera bibliotekę bloków funkcyjnych systemu UNIGYR. Do sterowania lokalnego i wyświetlania aktualnych stanów używane są karty robocze z optycznym rozpoznawaniem stron, przygotowywane specjalnie dla konkretnych projektów (aplikacji). Sterownik wyposażony jest w magistralę P-Bus do podłączenia zewnętrznych modułów I/O. Napięcie zasilające 24 V AC. Opcjonalny moduł komunikacyjny umożliwiający komunikację przez: magistralę BLN (Building Level Network) magistralę FLN (Floor Level Network) sieć LON/LONMARK (Local Operating Network) przez interfejs NIDES.RX sieć telefoniczną ( moduł z możliwością podłączenia modemu lub drukarki) Zastosowanie Instalacje System Sterownik PRU10.64 stosowany jest w systemach automatyki do regulacji, sterowania i nadzoru, głównie w instalacjach klimatyzacyjnych, wentylacyjnych i grzewczych. Zakres zastosowań obejmuje: Wytwarzanie i dystrybucję ciepła, włączając obsługę węzłów cieplnych Obróbkę i dystrybucję powietrza PRU10.64 jest w pełni zintegrowany z system UNIGYR i może pracować jako: sterownik niezależny sterownik dołączony do sieci przez magistralę BLN: komunikujący się z innymi sterownikami na zasadzie każdy z każdym komunikujący się ze stacją operatorską UNIGYR Insight sterownik nadrzędny (master) na magistrali FLN: do integracji sterowników RWP80, RWM82 do koordynowania i optymalizacji pracy regulatorów TEC sterownik nadrzędny dla regulatorów Desigo RX, dołączany do sieci LON/LONMARK przez interfejs NIDES.RX Przy zastosowaniu modułu komunikacyjnego i sterowania zdalnego: do zdalnej łączności ze stacją operatorską UNIGYR Insight oraz/ lub faksem przez sieć telefoniczną do podłączenia lokalnej drukarki alarmów lub raportów Siemens Building Technologies CM2N8211P / Landis & Staefa Division 1/16
2 Przeznaczenie Swobodnie programowalny sterownik ogólnego zastosowania, przeznaczony w szczególności do : instalacji konstruowanych specjalnie dla specyficznych zastosowań standardowych instalacji z gotowymi rozwiązaniami systemowymi instalacji dostosowanych do potrzeb użytkownika Funkcje Funkcje podstawowe Funkcje aplikacji Komunikacja BLN FLN Integracja urządzeń DESIGO RX Uwaga Do podstawowych funkcji sterownika należą: realizacja aplikacji zapisanej w module programowym przesyłanie danych z/ do modułów I/O lub kompaktowych modułów I/O przez magistralę procesową P-Bus zasilanie modułów I/O przez magistralę P-Bus zarządzanie komunikacją z innymi urządzeniami sieci (przez moduł komunikacyjny) obsługa lokalnego panelu operatorskiego Sam sterownik zapewnia tylko niezbędną infrastrukturę sprzętową do przetwarzania funkcji systemowych i aplikacyjnych. Moduły instalowane w sterowniku zawierają funkcje obsługi instalacji, komunikacji przez magistralę BLN lub FLN lub przez interfejs NIDES.RX. Informacje na ten temat znajdują się oddzielnych kartach katalogowych; patrz Urządzenia współpracujące. Zastosowanie opcjonalnego modułu komunikacyjnego umożliwia dołączenie sterownika PRU10.64 jako urządzenia magistrali BLN albo jako jednostki nadrzędnej magistrali FLN lub też dołączenie interfejsu NIDES.RX. Możliwe jest też zdalną łączność sterownika ze stacją operatorską i/ lub faksem przez linię telefoniczną lub podłączenie lokalnej drukarki w miejsce modemu. Szczegółowe informacje o modułach komunikacyjnych znajdują się w karcie katalogowej Dołączenie sterownika do magistrali BLN rozszerza funkcje systemu o: centralne sterowanie i monitorowanie procesu instalacji ze stacji Unigyr Insight wymianę danych między sterownikami podłączonymi do jednej magistrali BLN rejestrację danych procesowych rejestrację komunikatów alarmowych monitorowanie wartości zliczonych z ciepłomierzy Zastosowanie sterownika PRU10.64 jako urządzenia nadrzędnego magistrali FLN umożliwia: integrację sterowników RWP80 i RWM82 integrację i koordynację pracy regulatorów TEC Podłączenie interfejsu NIDES.RX do zacisków magistrali FLN umożliwia integrację urządzeń Desigo RX opartych o standard komunikacji LON / LONMARK. BLN (Building Level Network): Jest siecią na poziomie systemu używaną głównie do regulacji, sterowania i nadzoru instalacji. Gałąź sieci obejmuje zazwyczaj kilka obiektów. Szczegółowy opis sieci BLN znajduje się w karcie katalogowej FLN (Floor Level Network): Jest siecią na poziomie systemu używaną głównie do regulacji i sterowania w oparciu o sterowniki do aplikacji standardowych. Szczegółowy opis sieci FLN znajduje się w karcie katalogowej Działanie magistral FLN i BLN oparte jest na protokole komunikacyjnym PROFIBUS, zgodnym z normą DIN LON (Local Operating Network): Standard komunikacji stosowany do obsługi instalacji technicznych w budynkach. CM2N8211P / Siemens Building Technologies 2/16 Landis & Staefa Division
3 NIDES.RX: Umożliwia integrowanie urządzeń rodziny DESIGO RX oraz zgodnych z tym standardem urządzeń obcych. Protokół komunikacji ze sterownikiem nie jest zgodny z protokołem komunikacji magistrali FLN, dlatego sterownik PRU10.64 nie może równocześnie obsługiwać urządzeń magistrali FLN i interfejsu NIDES.RX. Szczegółowe opis interfejsu NIDES.RX można znaleźć w karcie katalogowej Łączność telefoniczna Uwaga Funkcje operatorskie i wyświetlanie Niezawodność funkcjonalna Funkcje serwisowe i diagnostyczne Zestawienie typów Sterownik Moduły komunikacyjne Dostawa Akcesoria Zastosowanie modułów komunikacyjnych umożliwia ponadto: dołączenie oddzielnych instalacji do sieci i / lub centralne sterowanie oddzielnymi instalacjami rejestrację komunikatów alarmowych i protokołów przez faks podłączanie drukarki lokalnej w miejsce modemu Jeśli sterownik PRU10.64 jest używany jako urządzenie nadrzędne magistrali FLN lub regulatorów Desigo RX, wówczas komunikacja przez magistralę BLN nie jest możliwa. W takim przypadku można ustanowić łączność sterownika ze stacją UNIGYR Insight lub faksem przez łącze telefoniczne. Lokalna obsługa sterownika, funkcje operatorskie i wyświetlania, a także sposób korzystania z książeczek użytkownika opisane są w punkcie Konstrukcja sterownika. Opis reakcji sterownika z punktu widzenia niezawodności funkcjonowania i bezpieczeństwa systemu znajduje się w punkcie Opis techniczny". Złącze narzędziowe na płycie czołowej sterownika używane podczas uruchamiania, zmian konfiguracji i prac serwisowych Karty serwisowe z instrukcjami dla użytkownika (zestaw serwisowy) Karty serwisowe i diagnostyczne oraz instrukcje dla autoryzowanego personelu serwisowego Numer karty Urządzenie Typ katalogowej Sterownik uniwersalny PRU Moduł programowy z pamięcią na dane konfiguracyjne 80 kb i pamięcią na rejestrację danych 45 kb PAA * 8264 Moduł programowy z pamięcią na dane konfiguracyjne 80 kb i pamięcią na rejestrację danych 300 kb PAA * 8264 * Pełny numer określonego typu zawiera oznaczenie wersji systemu, które trzeba podać przy zamawianiu, np. PAA dla wersji 7. Moduł komunikacyjny do magistrali BLN lub FLN/NIDES.RX PAC10.1U/F 8274 Moduł komunikacyjny do magistrali BLN lub FLN/NIDES.RX, z możliwością podłączenia modemu lub drukarki PAC10.2U/FP/T 8274 Dostarczany sterownik PRU10.64 jest przystosowany do montażu panelowego i nie zawiera modułów dodatkowych. Montaż naścienny w szafach sterujących można wykonywać bez stosowania żadnych dodatkowych akcesoriów. Moduł programowy i opcjonalny moduł komunikacyjny muszą być zamawiane oddzielnie. Poniżej podano wykaz akcesoriów, zamawianych oddzielnie. Informacje o akcesoriach serwisowych znajdują się w punkcie Konstrukcja sterownika. Przewód narzędziowy PRW1.7U Adapter narzędziowy PRW1.0U Zestaw serwisowy z kartami i instrukcją serwisową w j. polskim PWP1.9PL w j. niemieckim PWP1.9DE w j. angielskim PWP1.9EN Karty serwisowe i diagnostyczne w j. polskim PUP3.CPL w j. niemieckim PUP3.CDE w j. angielskim PUP3.CEN Instrukcje serwisowe i diagnostyczne (podręcznik) w j. polskim B8205P Siemens Building Technologies CM2N8211P / Landis & Staefa Division 3/16
4 w j. niemieckim w j. angielskim Formatki do książeczek użytkownika (papierowe) Formatki do książeczek użytkownika (plastikowe) Spinacze do książeczek użytkownika PUP1.10 PUP2.10 PUP1.20 B8205D B8205E Urządzenia współpracujące Moduły podstawowe I/O i moduły kompaktowe I/O Sygnalizator stanów Integracja Desigo RX Urządzenia magistrali BLN i FLN Nr karty Urządzenie Typ katalogowej Moduły podstawowe I/O z funkcjami pomiarów, zliczania, sygnalizacji i sterowania PTM Moduły kompaktowe I/O z kilkoma podstawowymi układami funkcyjnymi w jednej obudowie PTK Moduły interfejsów do dołączania urządzeń obcych PTM Urządzenie sygnalizujące stan pracy urządzeń i czynności operatorskie, podłączane do sterownika przez magistralę P-Bus PHM1.36TL 8917 Interfejs LON/LONMARK NIDES.RX 3299 Karta katalogowa 8001 (Przegląd produktów systemu UNIGYR) zawiera m.in. informacje, które urządzenia sieci mogą komunikować się ze sterownikiem. Opis techniczny Napięcie zasilania Adresowanie modułów I/O na magistrali P-Bus Zasilanie modułów I/O przez magistralę P-Bus Magistrala BLN i FLN Zabezpieczenie magistrali Interfejs NIDES.RX Czytnik kart roboczych W sterowniku stosuje się bezpieczne niskie napięcie 24 V AC SELV lub ochronę niskim napięciem PELV, zgodnie z normą HD 384. Wymiana danych z modułami I/O odbywa się przez trzyżyłową magistralę procesową P-Bus. Magistrala ta została opisana szczegółowo w karcie katalogowej 8022 Magistrala procesowa. Każdy moduł I/O dołączony do magistrali P-Bus musi mieć przypisany własny adres z zakresu od 1 do 255. Adresy ustawia się kołkami adresowymi (modułów I/O) lub przełącznikami adresowymi (adresy bazowe modułów kompaktowych I/O). Patrz Dane podstawowe modułów I/O, karta katalogowa Do podłączonych modułów podstawowych I/O i modułów kompaktowych I/O sterowniki podają napięcie 23 V DC przez magistralę P-Bus. Obciążenie sterownika przez jeden moduł I/O lub jeden moduł kompaktowy I/O jest liczone w jednostkach obciążeniowych, każda po 12.5 ma. Maksymalne dopuszczalne obciążenia dla poszczególnych rodzajów sterowników podano w punkcie Dane techniczne. Szczegółowy opis magistrali P-Bus zawiera karta katalogowa 8022 Magistrala procesowa. Komunikacja sterownika standardowego z równorzędnymi użytkownikami (sterownikami) magistrali lub z wyższym poziomem sterowania (UNIGYR Insight) odbywa się przez magistralę BLN. W przypadku stosowania sterownika PRU10.64 jako jednostki nadrzędnej do koordynacji pracy innych sterowników (np. RWM82 jako jednostki podrzędnej) lub do integracji regulatorów TEC, wymiana danych odbywa się na magistrali FLN. Więcej informacji o magistrali BLN znajduje się w karcie katalogowej 8023, natomiast o magistrali FLN w karcie katalogowej Magistrala BLN oraz FLN są odseparowane galwanicznie od układów elektronicznych sterownika. Magistrala P-Bus nie jest odseparowana galwanicznie od układów elektronicznych. NIDES.RX podłączony jest do interfejsu RS-485 na zaciskach magistrali FLN. Do przełączenia z protokołu FLN na NIDES.RX używa się strony 251 kart serwisowych. Szczegółowe informacje na ten temat znajdują się w instrukcji serwisowej B8205. Rozpoznawanie strony karty włożonej do czytnika dokonywane jest automatycznie przez odczyt kodu optycznego umieszczonego po lewej stronie karty. Podczas projektowania, kod optyczny jest drukowany jednocześnie ze specyfikacją karty, w zależności od CM2N8211P / Siemens Building Technologies 4/16 Landis & Staefa Division
5 aplikacji Prędkość i ciągłość wkładania kart roboczych nie ma znaczenia, proces odczytu karty może być przerwany na dowolny czas. Program sterujący Pamięć modułu programowego Niezawodność systemu Zegar systemowy Bezpieczeństwo danych w razie zaniku zasilania Kontrola pracy procesora Reakcja w przypadku nieprawidłowego zasilania Reakcja po włączeniu zasilania Praca sterownika bez modułu programowego Wyjęcie sterownika przy podłączonym zasilaniu Odporność na zwarcie Zabezpieczenie przed nieprawidłowym podłączeniem Program sterujący instalacji jest zapisany w module programowym; patrz 8264 Moduły programowe. Moduł programowy zawiera bibliotekę bloków funkcyjnych (FBL), która jest używana do budowania aplikacji odpowiedniej do instalacji. Do budowania aplikacji używany jest pakiet oprogramowania UNIGYR Design. Aplikacja może być wczytana do sterownika lokalnie przez złącze narzędziowe lub zdalnie, przez magistralę BLN i moduł komunikacyjny. Biblioteka bloków funkcyjnych jest oprogramowaniem firmowym i rezyduje w pamięci stałej EPROM. Konfiguracja sterownika jest również zapisana w pamięci stałej, ale wielokrotnego zapisu (PEROM) i jej zawartość może być zmieniana. Zegar systemowy (czasu rzeczywistego) pracuje niezależnie od procesora. W przypadku zaniku napięcia, pracę zegara podtrzymuje bateria. W przypadku zaniku napięcia podtrzymanie bateryjne pozwala na realizację niżej wymienionych funkcji przez co najmniej 60 dni: - obsługę czasu i daty - rozpoznawanie stron kart roboczych - przetwarzanie i rejestrację danych, obsługę parametrów Działanie procesora nadzoruje układ zabezpieczający (watch-dog). Jeżeli z jakiegoś powodu procesor zostanie zablokowany, funkcja nadzoru spowoduje ponowne uruchomienie systemu (reset programowy). W przypadku zbyt niskiego napięcia lub zaniku napięcia, procesor wykonuje kontrolowany reset i następuje odłączenie wyjść analogowych, wyjść cyfrowych i linii transmisyjnych, tzn. wszystkie funkcje przesyłania danych stają się nieaktywne. Po przywróceniu napięcia zasilającego wykonywany jest restart w celu ponownego wczytania wszystkich, zdefiniowanych wcześniej, funkcji. W przypadku awarii sterownika wszystkie podłączone moduły I/O przechodzą w stan pasywny. Po włączeniu zasilania sterownik jest gotowy do pracy w ciągu 5 sekund. Bez modułu programowego sterownik nie może wysyłać poleceń na magistralę P-Bus ani komunikować się przez magistralę BLN i FLN. Nie należy wyjmować sterownika z obudowy przy włączonym zasilaniu. Jeśli jest to jednak konieczne, zastosowane rozwiązania konstrukcyjne i techniczne zabezpieczają przed utratą danych i uszkodzeniem układów elektronicznych. Magistrala P-Bus oraz BLN lub FLN są zabezpieczone przed zwarciem. Zamiana przewodów magistrali P-Bus nie powoduje uszkodzenia urządzenia. Nieumyślne podłączenie napięcia 24V AC do zacisków P-Bus nie powoduje uszkodzenia sterownika. Siemens Building Technologies CM2N8211P / Landis & Staefa Division 5/16

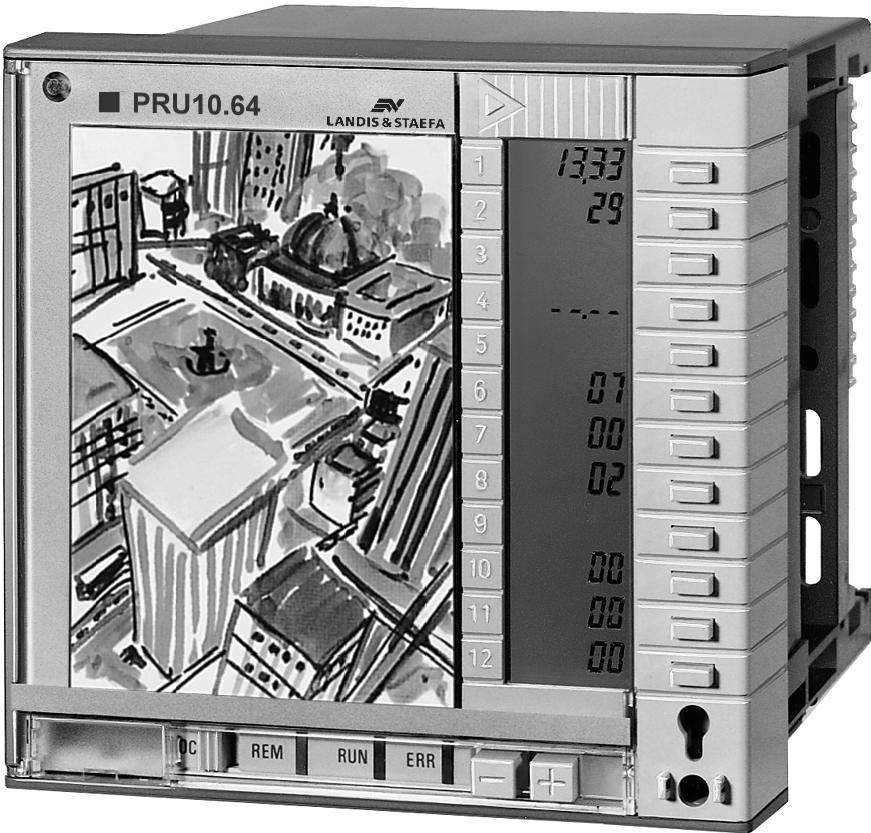

6 Konstrukcja sterownika Widok od przodu J Pokrywa czołowa 2 Zaślepka dostępu do złącza narzędziowego przy zamkniętej pokrywie czołowej 3 Kaseta uchylna 4 Bateria podtrzymania 1.5 V (typ LR1) na wypadek awarii zasilania 5 Układ elektroniczny sterownika 6 Moduł komunikacyjny PAC Moduł programowy PAA Pokrywa tylna 9 Złącze podające zasilanie i sygnały z magistral 10 Zasilacz i sterowniki magistral 11 Bloki zacisków; na rysunku przystosowane do montażu naściennego sterownika CM2N8211P / Siemens Building Technologies 6/16 Landis & Staefa Division
7 Widok od tyłu J15 1 Układ elektroniczny 2 Gniazdo na moduł programowy 3 Złącze podstawy 4 Gniazdo modułu komunikacyjnego 5 Kołki kodujące modułów 6 Moduł programowy PAA Otwory kodujące gniazd 8 Moduł komunikacyjny PAC Bloki zacisków wtykowych z giętkim wspornikiem; na rysunku przystosowane do montażu elewacyjnego (ustawienie fabryczne) 10 Podstawa Montaż Układ elektroniczny Podstawa Montaż elewacyjny w panelu lub na ścianie szaf sterowniczych, wymiary znormalizowane, zgodnie z DIN Sterownik zawiera układ elektroniczny z gniazdami na moduł programowy i komunikacyjny oraz podstawę. Układ elektroniczny ze złączem wtykowym zawiera płytę przednią z elementami sterującymi i wyświetlającymi oraz przezroczystą płytę czołową, otwieraną kluczem. Wkładany układ jest mocowany do podstawy dwiema śrubami i może być plombowany w celu zabezpieczenia przed dostępem nieupoważnionych osób. Dwa gniazda na moduły programowy i komunikacyjny, kodowane mechanicznie w celu zabezpieczenia przed nieprawidłową instalacją. Podstawa zawiera dwie wkładane płyty z łącznikami umieszczone między ściankami podstawy. Dolna płyta zawiera zasilacz, przekaźniki wyjść przełączających oraz zaciski łączeniowe, natomiast górna płyta zawiera mikroprocesor i pozostałe układy elektroniczne obsługujące funkcje wejść/ wyjść. W przypadku montażu panelowego, podstawa jest mocowana zaciskami do czterech narożników płyty czołowej szafy. Aby zamocować sterownik we wnętrzu szafy, blok zacisków łączących można wyjąć i ponownie włożyć, równocześnie zaginając wsporniki, dzięki czemu uzyskuje się do nich dostęp od przodu. Wsporniki spełniają dwa zadania; równoważą nacisk śruby i służą do mocowania sterownika do ściany. Siemens Building Technologies CM2N8211P / Landis & Staefa Division 7/16
8 Płyta czołowa Z Kaseta na kartę użytkownika (maksymalnie 12 wierszy na karcie) 2 Suwak do otwierania kasety 3 Wyświetlacz ciekłokrystaliczny (dwunastowierszowy, czteroznakowy) 4 Przyciski do wywołania i zmiany parametrów 5 Złącze do podłączenia przewodu narzędziowego: komunikacja szeregowa / BLN / FLN 6 Przełącznik LOC/REM do blokowania dostępu zdalnego (zapisu) przez magistrale BLN/FLN 7 Wskaźnik przepływu danych na magistrali BLN lub FLN (pomarańczowy) 8 Wskaźnik pracy sterownika (zielony/ czerwony) 9 Zbiorczy wskaźnik błędu (czerwony) 10 Przyciski +/- do zmiany parametrów i ustawień 11 Element do plombowania sterownika 12 Otwór na klucz otwierający pokrywę czołową Diody diagnostyczne Wskaźnik / Funkcja Kolor / Działanie Stan / Diagnostyka RUN Praca instalacji Działanie normalne Błędy ERR [Błąd] Zbiorczy komunikat alarmu Dioda zielona trwałe włączenie miganie (2Hz) trwałe wyłączenie Dioda czerwona trwałe wyłączenie trwałe wyłączenie Trwałe włączenie Dioda czerwona Działanie programu instalacji Program instalacji nie działa, np.: - interpreter zastał zatrzymany - brak lub błędna konfiguracja instalacji Stan resetowania urządzenia, np. w przypadku braku modułu programowego Błędy Miganie Błąd instalacji lub sterownika REM [Zdalnie] Przesyłanie danych BLN / FLN / RX trwałe włączenie Dioda pomarańczowa (wysyłanie i odbiór) Błąd potwierdzony, ale nie usunięty lub kolejne oczekujące, potwierdzone błędy. Działanie normalne miganie Procedura uruchomienia (inicjalizacja) błyskanie Przesyłanie danych magistralą BLN, jeżeli sterownik skonfigurowany jako użytkownik BLN, przesyłanie danych na FLN/RX, jeżeli sterownik skonfigurowany jako FLN/RX (master): sterownik odbiera i wysyła dane od /do użytkowników Błąd trwałe wyłączenie brak przesyłania danych na magistrali BLN lub FLN/RX - sterownik nie podłączony do magistrali - brak aktywnych użytkowników magistrali CM2N8211P / Siemens Building Technologies 8/16 Landis & Staefa Division
9 Przełącznik LOC/REM Przełącznik umożliwia blokowanie i odblokowywanie lokalnego lub zdalnego dostępu do sterownika przez magistralę BLN/FLN: LOC: Możliwość zmiany zawartości (zapis) sterownika przez inne sterowniki lub stację operatorską UNIGYR Insight jest zablokowana. Możliwy jest jednak dostęp do danych innych sterowników (odczyt), jak również zdalne sterowanie przy użyciu kart roboczych lub przez linię telefoniczną. REM: Odczyt i zapis danych może odbywać się przez magistralę BLN. Możliwy jest też dostęp do sterownika z innych sterowników lub stacji operatorskiej UNIGYR Insight. Przełącznik LOC / REM ogranicza tylko dostęp z magistrali BLN (PROFIBUS). Odczyt i zapis przez interfejs szeregowy (SCI V.24/V.28) wyprowadzony na płytę czołową możliwy jest w dowolnym czasie i bez ograniczeń. Zasada działania Wygląd karty Głównymi elementami roboczymi są książeczki użytkownika (PopCards) zawierające karty specjalnie drukowane do obsługi jednego lub kilku elementów instalacji. Karty umieszczane są w uchylnej kasecie, która może zawierać dodatkowo kartę serwisową i instrukcje serwisowe. Jedna strona karty roboczej zawiera maksymalnie 12 wierszy z przypisanymi do nich elementami wyświetlania i klawiszami sterującymi. Strony są kodowane optycznie. Karta włożona do kasety jest czytana i dekodowana przez program aplikacyjny, po czym odpowiednie wartości wyświetlane są zgodnie z zawartością danej strony. Dzięki temu, aktualny stan instalacji i parametry konfiguracji mogą być prezentowane na wyświetlaczu ciekłokrystalicznym (w przedniej części sterownika) strona po stronie. Przypisane przyciski mogą być używane do zmiany wyświetlanych wartości i ustawień. Zawartość karty jest tworzona podczas budowania aplikacji przy użyciu specjalnych programów narzędziowych, a następnie drukowana na specjalnie perforowanych arkuszach i dołączana do książeczki użytkownika. Przykładowa strona książeczki użytkownika 9 6 Station: Kotłownia... Nr.9 Kocioł_2 Przełącznik sterowania Auto STOP 1..4 Wartość zadana temperatury kotła przy pracy ręcznej Minimalna temperatura grzania kotła Awaria kotła Reset Kocioł_Pompa_2 Przełącznik sterowania Auto STOP 1 Awaria kotła Reset KOCIOŁ 2 Service Ad 9 Pg Z04D Akcesoria dodatkowe Zestaw serwisowy PWP Zestaw serwisowy zawiera jedną kartę serwisową z instrukcjami serwisowymi. Instrukcje serwisowe dostarczają informacji na temat funkcji związanych ze sterowaniem i wyświetlaniem dla sterowników UNIGYR, a także o tym, w jaki sposób i kiedy używa się kart serwisowych. Karta serwisowa umożliwia proste sprawdzanie działania sterownika, funkcji I/O, ustawianie czasu oraz odczyt i zmianę wartości i stanów modułów I/O. Siemens Building Technologies CM2N8211P / Landis & Staefa Division 9/16
10 Karta serwisowa UNIGYR EMS 40 V4.00 Punkt I/O nr 1 Punkt I/O nr 2 Adres modułu Typ modułu Nr punktu Wartość lub status Wejście Wyjście Adres modułu Typ modułu Nr punktu Wartość lub status Wejście Wyjście max. dozwolone Jednostki obciążeniowe aktualne obciążenie MODUŁY I/O Strona Z05D Instrukcja serwisowa Spis treści Instrukcja bezpieczeństwa Strona Instrukcja bezpieczeństwa 3 Określenia 4 Symbole 5 Konstrukcja 7 Przełącznik LOC/REM i wskaźniki diodowe 8 Karty serwisowe, bateria 10 Obsługa kart 11 Wprowadzanie wartości 13 Karta serwisowa "Zegar" (Strona 248) 14 Ustawianie daty i czasu 16 Karta serwisowa "Komunikaty alarm." (Strona 249) 17 Karta serwisowa "Moduły I/O" (Strona 246) 20 Testowanie punktów I/O 23 Kody punktów I/O (Strona 246) 25 Komunikaty o błędach 26 Informacje dodatkowe 29 Niniejsza instrukcja odnosi się do: Zestawu kart serwisowych PWP1.9DE Zanim zaczniesz używać karty serwisowe przeczytaj dokładnie niniejszą instrukcję. Zawiera ona informacje dotyczące bezpieczeństwa twojego i twojej instalacji. WAŻNE! Wszystkie produkty Landis & Staefa są dostarczane wraz z dokumentacją. Przeczytaj ją uważnie. Użytkuj produkty zgodnie z zawartymi tam uwagami i wskazówkami. Jeśli masz pytanie dotyczące kart serwisowych, skontaktuj się z działem serwisu Landis & Staefa. Szkolenie w zakresie sprzętu Landis & Staefa są dostępne w każdym z ośrodków L&S. 2 CM2B8205D1 CM2B8205D Z04D Karty serwisowe i diagnostyczne PUP3.C Karty serwisowe i diagnostyczne są używane przez pracowników Landis & Staefa i upoważniony personel podczas rozruchu i prac serwisowych. Udostępniają rozszerzone funkcje diagnostyczne w porównaniu z kartą serwisową, obejmując również funkcje komunikacji. UNIGYR EMS 40 V4.00 PUP3.CDE Adres stacji BLN - Status Liczba stacji Liczba połączeń FLN - Master FLN - Slave Liczba urządzeń Liczba urządzeń skonfigurowanych Adres stacji Master BLN / FLN Master 0 = FLN 1 = BLN Drucker Modem FLN Komunikacja 0 = OFF 1 = ON Komunikacja Z06D CM2N8211P / Siemens Building Technologies 10/16 Landis & Staefa Division
11 Instrukcje serwisowe i diagnostyczne B8205 Instrukcje, oprócz innych informacji, zawierają opis i wskazówki dotyczące stosowania kart serwisowych i roboczych PUP3.C. Dla personelu serwisowego Landis & Staefa oraz przeszkolonych przez Landis & Staefa firm partnerskich dostępny jest obszerny podręcznik zawierający szczegółowe i uporządkowane informacje na temat podstawowych funkcji, poziomów komunikacji i działania sterowników UNIGYR. Uwagi na temat projektowania Wymienione niżej karty katalogowe zawierają podstawowe wskazówki projektowe dotyczące sterownika i systemu. Należy uważnie je przestudiować przed przejściem do następnych punktów, zwracając szczególną uwagę na wszelkie informacje związane z bezpieczeństwem: Przegląd produktów systemu UNIGYR, karta katalogowa 8001 Moduły programowe, karta katalogowa 8264 Moduły komunikacyjne, karta katalogowa 8274 Dane podstawowe rodziny modułów I/O, karta katalogowa 8102 Magistrala procesowa (P-Bus ), karta katalogowa 8022 Magistrala FLN, karta katalogowa 8026 Magistrala BLN (PROFIBUS) karta katalogowa 8023 Właściwe stosowanie Sterownik PRU10.64 może być stosowany tylko w projektowanych całościowo systemach i zgodnie ze wskazaniami wymienionymi na stronie tytułowej (tłustym drukiem) oraz w punkcie Zastosowanie. Ponadto, należy przestrzegać wszystkich warunków i ograniczeń wymienionych w punktach Uwagi na temat projektowania i Dane techniczne. Punkty tego rozdziału oznaczone na lewym marginesie znakiem ostrzegawczym z wykrzyknikiem zawierają wymagania i ograniczenia związane z bezpieczeństwem, których należy przestrzegać, żeby uniknąć obrażeń ciała i/ lub uszkodzenia urządzeń. Napięcie zasilające 24 V AC Dobór transformatora Jednostki obciążeniowe modułu podstawowego I/O i kompaktowego modułu I/O Interfejs magistrali P-Bus Konfiguracja instalacji Do zasilania sterownika, podłączonych modułów podstawowych i kompaktowych I/O oraz wszystkich innych urządzeń systemu należy stosować wyłącznie niskie napięcie bezpieczne (SELV) lub ochronę niskim napięciem (PELV), zgodnie z HD 384. W warunkach zasilania centralnego przy określaniu napięcia roboczego na wyjściu transformatora należy brać pod uwagę wszystkie podłączone urządzenia instalacji, tzn: sterownik(i) moduły I/O i kompaktowe moduły I/O, które dodatkowo muszą być zasilane napięciem 24 V AC z magistrali P-Bus urządzenia obiektowe na napięcie sterujące 24 V AC, np. siłowniki, aktywne czujniki, przetworniki itd. Sterownik zasila napięciem 24 V DC podłączone moduły I/O przez magistralę P-Bus. Informacje na temat jednostek obciążeniowych modułów I/O i kompaktowych modułów I/O znajdują się w karcie katalogowej 8102 Dane podstawowe rodziny modułów I/O lub w odrębnych kartach katalogowych poszczególnych podstawowych i kompaktowych modułów I/O (patrz Urządzenia współpracujące ), natomiast informacje o maksymalnej dopuszczalnej liczbie jednostek obciążeniowych dla sterowników podano w punkcie Dane techniczne niniejszej karty katalogowej. Interfejs P-Bus nie jest odseparowany galwanicznie od układów elektronicznych sterownika. Oprogramowanie systemu UNIGYR zawiera pakiet UNIGYR Design do konfigurowania systemu do potrzeb instalacji. Opis dostępnych bloków funkcyjnych znajduje się w karcie katalogowej 8264 Moduły programowe. Obszerna dokumentacja systemu UNIGYR zawiera informacje pomocne przy konfigurowaniu systemu dla konkretnych aplikacji; patrz podręcznik Bloki funkcyjne (Z8281). Siemens Building Technologies CM2N8211P / Landis & Staefa Division 11/16
12 Uwagi dotyczące montażu Niezbędna przestrzeń montażowa W przypadku montażu elewacyjnego w panelu szafy sterowniczej należy zwrócić szczególną uwagę na: głębokość montażową minimalną odległość między sterownikami zapewnienie dostatecznej ilości miejsca na ewentualne wtyczki do podłączenia modemu lub drukarki Więcej informacji na ten temat znajduje się w części Wymiary Przy otwartym sterowniku nie należy dotykać styków elektrycznych; rozładowania elektrostatyczne mogą uszkodzić wrażliwe elementy. Połączenia elektryczne Instrukcje montażowe Szczegółowe dane na temat połączeń elektrycznych można znaleźć na schematach połączeń dla poszczególnych instalacji. Jeśli zmieniany jest sposób montażu z elewacyjnego na naścienny lub odwrotnie, przewody musza być odłączone od zacisków i podłączone na nowo. Jest to konieczne, ponieważ zaciski są obracane o 180. Sterownik dostarczany jest z instrukcją montażową. Uwagi dotyczące rozruchu Należy przestrzegać wszystkich lokalnych przepisów bezpieczeństwa w celu uniknięcia obrażeń ciała oraz / lub uszkodzenia urządzeń. Bateria Adresy modułów I/O Przed wysyłką sterownika bateria jest umieszczana we wnętrzu, lecz oddzielona od obwodów elektrycznych taśmą izolującą, której fragment wystaje w górnym rogu kasety uchylnej. Po otwarciu przegrody taśmę tę można wyciągnąć nie otwierając pomieszczenia na baterię. Szczegółowe informacje na ten temat zawiera instrukcja montażowa sterownika M8221. Sterownik może odpytywać podstawowe i kompaktowe moduły I/O, jeżeli zostaną ustawione kołki adresowe lub adresy modułów. Ustawione adresy muszą być zgodne z adresami skonfigurowanymi w oprogramowaniu. Przed użyciem karty serwisowej lub kart serwisowych i diagnostycznych należy przeczytać dołączone instrukcje. Przełączenie z protokołu FLN na NIDES.RX Uwaga Lokalna obsługa instalacji Do przełączenia z protokółu magistrali FLN na protokół komunikacyjny NIDES.RX używa się strony 251 karty serwisowej i diagnostycznej sterownika. Szczegółowe informacje znajdują się w instrukcji serwisowej i diagnostycznej B8205. Funkcje serwisowe i diagnostyczne mogą być używane tylko wtedy, gdy moduł programowy jest zainstalowany, jednak nie trzeba konfigurować modułu wyłącznie do tego celu. Sterownik może być obsługiwany lokalnie w dwojaki sposób: Bezpośrednio z panelu operatorskiego za pomocą kart roboczych drukowanych dla specyficznych instalacji. Z zastosowaniem pakietu oprogramowania UNIGYR Insight przez złącze narzędziowe wyprowadzone na płytę czołową sterownika. Uwagi na temat konserwacji Trwałość baterii Trwałość baterii wynosi co najmniej 4 lata. Stan baterii jest monitorowany, a niedostateczne naładowanie sygnalizowane w zbiorczym komunikacie alarmowym (gdy osłona przednia jest zamknięta). Komunikat alarmowy wskazuje numer strony karty serwisowej używanej do oceny stanu baterii. Niedostateczne naładowanie nie wpływa na jakość pracy sterownika, jeżeli jest podawane odpowiednie napięcie zasilające. CM2N8211P / Siemens Building Technologies 12/16 Landis & Staefa Division
13 Dane techniczne Dane ogólne Zasilanie Zachowanie danych przy braku zasilania Stopień ochrony IP Warunki środowiskowe Napięcie zasilania 24 V AC ±20 % Niskie napięcie bezpieczne SELV lub ochrona niskim napięciem PELV HD 384 Częstotliwość 50 Hz / 60 Hz Pobór mocy 45 VA Bezpiecznik linii zasilającej (zewnętrzny) 10 A max., zwłoczny Zasilanie P-Bus 23 V DC(względem G0) Jednostek obciążeniowych po 12.5 ma 64 Element podtrzymania Bateria alkaliczna 1.5V bez rtęci Wymiary standardowe LR1 (IEC) Trwałość baterii podczas podtrzymania min. 60 dni Trwałość baterii podczas normalnej pracy min. 4 lata Stopień ochrony obudowy IP20 wg EN Transport IEC Warunki klimatyczne Klasa 2K3 Temperatura -25 C C Wilgotność <95 % w.w. Warunki mechaniczne Klasa 2M2 Praca IEC Warunki klimatyczne Klasa 3K5 Temperatura 0 C C Wilgotność (brak skraplania) <95 % w.w. Warunki mechaniczne Klasa 3M2 Zgodność z Zgodność z zaleceniami Unii Europejskiej Zgodność elektromagnetyczna 89/336/EEC Standard wyrobu Zgodność elektromagnetyczna Elektryczne urządzenia automatyki dla mieszkań i podobnych zastosowań EN Bezpieczeństwo urządzeń techniki informatycznej EN Emisja EN Odporność EN Końcówki podłączeniowe Ciężar Wymiary do przewodów podłączeniowych Ciężar bez opakowania i wkładanych modułów Więcej informacji w punkcie Wymiary min. 0.5 mm 2 do max. 2 x 1.5 mm 2 lub 1 x 2.5 mm kg Interfejsy magistral P-Bus Cykl próbkowania modułu I/O 0.5 s Prędkość transmisji 62.5 kbd Poziom sygnału +23 V i 0 /-5 V DC Dopuszczalna długość linii, 50 m przy specjalnym okablowaniu magistrali max. 200 m Min. średnica 3 x 0.75 mm 2 szczegółowe informacje w 8022 Magistrala procesowa Interfejs narzędziowy na płycie czołowej Interfejs RS-232 Definicja sygnału Poziom sygnału Obsługiwane sygnały Prędkość transmisji (w bodach) V.24 wg CCITT V.28 wg CCITT RXD i TXD 2400 bodów Interfejsy BLN lub FLN Moduł programowy i komunikacyjny Tylko w przypadku dodatkowego modułu komunikacyjnego (połączenia przez łączówkę i złącze narzędziowe) Szczegóły w karcie katalog Opis magistrali BLN Karta katalogowa 8023 Opis magistrali FLN Karta katalogowa 8026 Dane techniczne znajdują się w karcie katalogowej 8264 Moduły programowe i 8274 Moduły komunikacyjne. Siemens Building Technologies CM2N8211P / Landis & Staefa Division 13/16
14 Schematy Schemat wewnętrzny Tool X1 Modem / Printer X2 G G0 UN UP UG UR PD PU PC 8211G01 AC 24 V FLN / NIDES.RX BLN P-Bus Napięcie zasilania 24 V AC G Potencjał sieci zasilającej G0 Zero sieci zasilającej Magistrala FLN, BLN lub NIDES.RX UN Linia danych ujemna UP Linia danych dodatnia UG Odniesienie UR Zasilanie zdalne Podłączenie ekranu (dodatkowe zaciski beznapięciowe) P-Bus PD PU PC X1 X2 Linia danych Napięcie odniesienia Linia synchronizacji Interfejsy narzędziowe RS-232 i BLN / FLN (RS-485) wyprowadzone na płytę czołową sterownika Podłączenie dla modemu lub drukarki, wyłącznie w przypadku zastosowania wersji modułu PAC10.2U/FP/T CM2N8211P / Siemens Building Technologies 14/16 Landis & Staefa Division
15 Schemat połączeń Przykład połączeń dla magistrali BLN lub FLN SP S UN UP UG UR N2 AC 24 V G UN UP UG UR FLN BLN G0 PD PU PC N1 P-Bus PD PU PC G SN G0 U 8211A01 N1 N2 U SP SN Sterownik uniwersalny PRU10.64 Urządzenie magistrali BLN (np. następny sterownik BLN lub stacja operatorska UNIGYR Insight) lub urządzenie magistrali FLN (np. sterownik FLN lub TEC) Moduły I/O, moduły kompaktowe I/O, moduły interfejsu) Potencjał sieci zasilającej 24 V AC Zero zasilania Przykład połączeń dla NIDES.RX SP PFL1.1 UN UP R GND U2 AC 24 V G UN UP UG UR NIDES.RX G0 PD PU PC N1 P-Bus PD PU PC G SN G0 U1 8211A02 N1 Sterownik uniwersalny PRU10.64 U1 Moduły I/O, moduły kompaktowe I/O, moduły interfejsu) U2 Interfejs NIDES.RX R Terminator PFL1.1 magistrali FLN (po obu końcach przy odległości powyżej 10 m) SP Potencjał sieci zasilającej 24 V AC SN Zero zasilania Siemens Building Technologies CM2N8211P / Landis & Staefa Division 15/16
16 R124,5 R124,5 Montaż elewacyjny w panelu 272, max. R min. 80 mm M01 Montaż naścienny 272, , ,7 14,5 8211M min. 80 mm 152,6 5,2 124,5 Wymiary w mm 1999 Siemens Building Technologies CM2N8211P / Siemens Building Technologies 16/16 Landis & Staefa Division
