1 Fendt 500 Vario

2 2

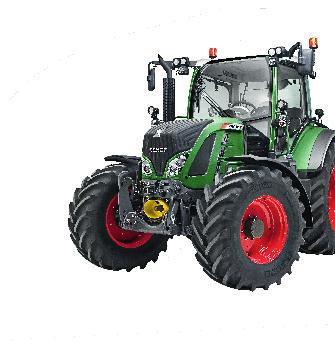

3 Nowe ciągniki Fendt serii 500 Vario 3 Zbudowany z marzeń Fendt 500 Vario zdobywa najwyższe szczyty w zakresie całej nowej serii ciągników. Wymiary gabarytowe legendarnej serii 500 Favorit, połączone z nagradzanym designem, są czytelnymi znakami dokonanego rozwoju technicznego. Połączenie maksymalnej mocy 165 KM i technologii SCR źródła oszczędności w zużyciu paliwa przynosi wysoką wydajność i otwiera drogę na nowe kategorie osiągów. Idealne parametry ciągników Fendt dużej mocy wyjątkowa kabina VisioPlus i terminal pokładowy Variotronic są odtąd dostępne w nowych modelach serii 500 Vario. To idealne rozwiązanie, w każdych warunkach. 512 Vario 125 KM 92 kw 513 Vario 135 KM 99 kw 514 Vario 145 KM 107 kw 516 Vario 165 KM 121 kw *Moc maksymalna wg normy ECE R24

4 Fendt Efficient Technology, 4 czyli Wydajna Technologia Fendt Ideał bez kompromisów Fendt 500 Vario to sztandarowa seria ciągników Fendt Efficient Technology, czyli Wydajnej Technologii Fendta. To składowa część koncepcji ciągnika; terminal pokładowy Variotronic ze swoimi funkcjami kamery video, prowadzenia automatycznego VarioGuide i z systemem dokumentowania VarioDoc pojawiają się teraz w tej serii ciągników. Technologia SCR umożliwi Państwu uzyskać znaczne oszczędności w zużyciu paliwa. Seria ciągników Fendt 500 Vario reprezentuje w ten sposób Fendt Efficient Technology. Więcej informacji w internecie, pod adresem: com/efficient-technology Więcej komfortu: Wyjątkowa kabina VisioPlus. Wszystkie funkcje dostępne w jednym terminalu. Aż do 1920 czynności mniej na dzień*. System automatycznego prowadzenia VarioGuide po raz pierwszy możliwy w ciągnikach Fendt w tej kategorii mocy. Amortyzacja fotela operatora i kabiny dla zapewnienia maksymalnego komfortu jazdy. Więcej osiągów: 165 KM mocy maksymalnej. 50 km/h przy 1700 obr./min. (w Polsce maks. dopuszczalna prędkość to 40 km/h). Więcej oszczędności: Oszczędności w zużyciu paliwa dzięki technologii SCR. TMS (Tractor Management System). Automatyczny monitor niskich obrotów silnika. Optymalny stosunek wagi do mocy: 39 kg/km. Więcej uniwersalności: 22 podłączenia dla zapewnienia maksymalnej uniwersalności. Idealny dla prac wykonywanych ładowaczem czołowym Fendt Cargo, który może być zamontowany fabrycznie, dzięki nowej zaokrąglonej na górze przedniej panoramicznej szybie. Więcej bezpieczeństwa: Sześć kluczowych punktów dla komfortu i bezpieczeństwa**. Lepsze pole widzenia dzięki większej przeszklonej powierzchni w kabinie VisioPlus. Więcej dla środowiska naturalnego: 95% mniej tlenków azotu NOx. 95% mniej cząsteczek stałych. Mniejsza emisja dwutlenku węgla CO2 dzięki zmniejszonej ilości zużywanego paliwa. Mniejsza ilość środków używanych podczas prac dzięki zmniejszeniu ilości przejazdów. *Porównanie wewnętrzne Fendt (str. 10/11), **patrz: strona 24

5 5

6 6

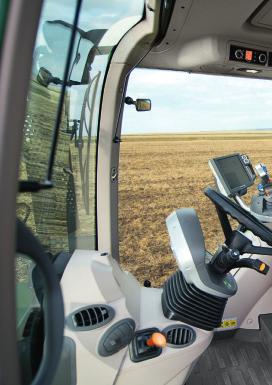

7 Kabina Fendt VisioPlus 7 Nieograniczone pole widzenia Kabina Fendt VisioPlus dzięki dużej przeszklonej powierzchni wyznacza nowe standardy w zakresie pola widzenia. Jakość wykończenia wnętrza kabiny jest najwyższej jakości. Jak zawsze w ciągnikach Fendt, urządzenia obsługowe są rozmieszczone w przemyślany i praktyczny sposób a samo prowadzenie ciągnika jest bardzo proste. To miejsce pracy pierwszej klasy!

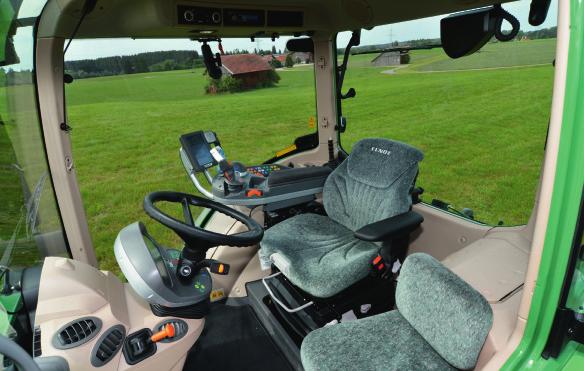

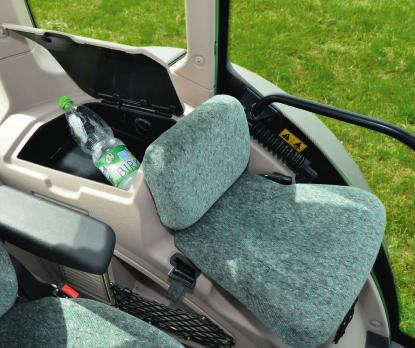

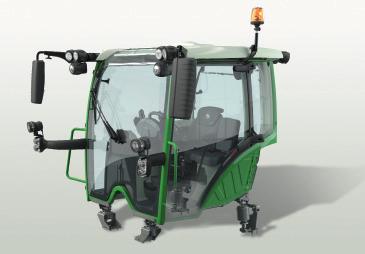

8 8 Kabina Fendt VisioPlus w serii Fendt 500 Vario Idealne miejsce dla operatora Kabina Fendt VisioPlus Praca w nowej kabinie Fendt VisioPlus to prawdziwa przyjemność. Kabina oferuje wyjątkowe pole widzenia i jest bardzo przestronna. Przednia szyba jest specjalnie zagięta w górnej części, aby uzyskać większe, kompletne pole widzenia na ładowacz czołowy. Więcej przestrzeni i prawie sześć metrów kwadratowych przeszklonej powierzchni sprawiają, że kabina jest bardzo przestronna. Ergonomiczne i inteligentne rozmieszczenie urządzeń obsługowych najwyższej jakości oraz wysoka jakość wykonania wnętrza kabiny oferują komfort i wygodę konieczne dla zwiększenia wydajności. Otwarta czy zamknięta? Nowa przednia szyba w kabinie VisioPlus to prawdziwy atut w zakresie widoczności. Specjalnie zagięta trzykrotnie zwiększa kąt widzenia do góry. Pole widzenia w dół, poprzez przednią szybę, nie jest przesłonięte maską silnika i znajduje się w idealnym położeniu nad kołami. Przednia szyba nowego ciągnika Fendt serii 500 Vario jest możliwa w dwóch wersjach: pierwsza wersja z tradycyjnie otwieraną przednią szybą w kabinie z drzwiami po lewej i po prawej stronie. Jeśli preferują Państwo całkowite pole widzenia, to możliwa jest druga wersja z przednią szybą w jednym kawałku, kabina ciągnika ma wtedy jedne drzwi, po lewej stronie. 77 Kąt pola widzenia do góry został trzykrotnie zwiększony. Pole widzenia w dół również zostało zoptymalizowane dla zachowania dobrej widoczności na koła.

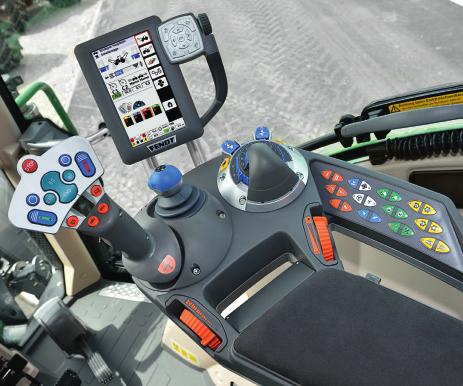

9 9 Niezrównana ergonomia Podczas konstruowania ciągników Fendt 500 Vario, szczególną uwagę zwrócono na ergonomię kabiny. Wszystkie funkcje zostały rozmieszczone w optymalny sposób w nowym terminalu Variotronic oraz na prawym podłokietniku, który przemieszcza się wraz z fotelem operatora. Wysokość i pochylenie kierownicy są regulowane. Tablica rozdzielcza jest przestawiana wraz z pozycją kierownicy, dzięki czemu zawsze znajduje się w idealnej pozycji. Klimatyzacja manualna znajduje się w wyposażeniu seryjnym, natomiast klimatyzacja automatyczna jest dostępna opcjonalnie. Fendt jest mistrzem komfortu Liczne szczegóły sprawiają, że praca jest przyjemna: światła ledowe w dachu, oświetlenie wnętrza kabiny, chłodzony schowek, schowki na drobne rzeczy używane każdego dnia. Jeśli w kabinie wyda się zbyt cicho, to mogą Państwo po prostu włączyć radio z odtwarzaczem plików.mp3. W kabinie znalazło się również wygodne siedzenie dla pasażera, które dysponuje szerokim siedziskiem. Obszerna kabina VisioPlus na nowo definiuje pojęcie przestrzeni. Zagięta w górnej części przednia szyba zapewnia wyjątkowe pole widzenia. Doskonała ergonomia kabiny. Konsola sterująca wygodnie umieszczona na prawym podłokietniku. Składane siedzenie dla pasażera, które może również posłużyć jako stolik. Klimatyzacja manualna w wyposażeniu seryjnym, klimatyzacja automatyczna opcjonalnie.

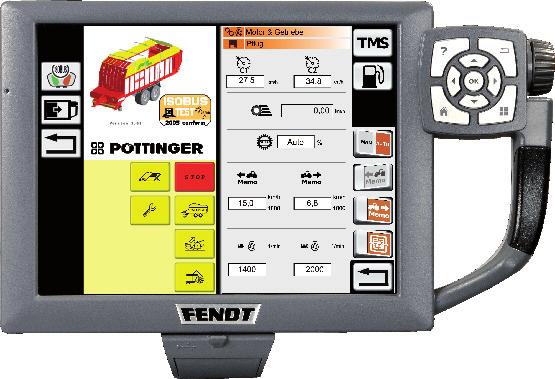

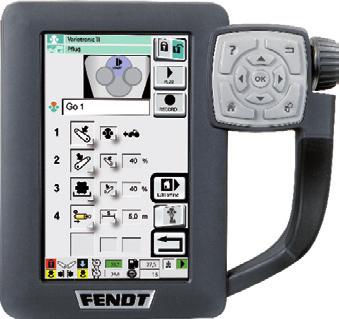

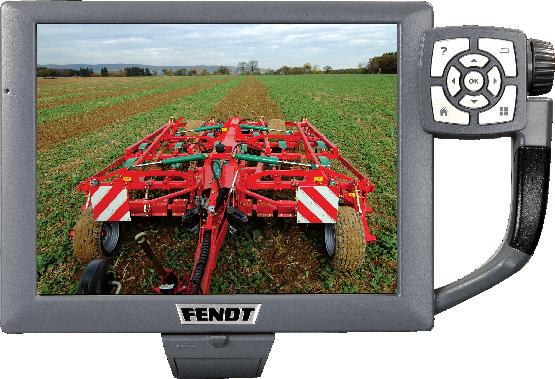

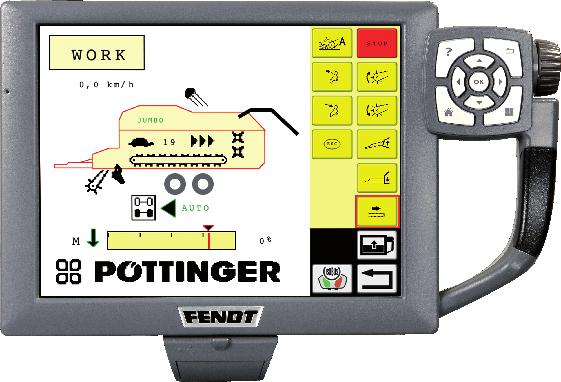

10 10 Efektywność działania komfort prowadzenia Idealne urządzenia obsługowe Obsługa terminalu Fendt Variotronic Terminal pokładowy Fendt Variotronic, wraz ze swoimi licznymi zaletami, sprawdził się w ciągnikach dużej mocy. Ta nowoczesna koncepcja działania została również wprowadzona do ciągników serii 500 Vario. Terminal Vario 7 i duży terminal Vario 10,4 wyróżniają się intuicyjną nawigacją dotykową. Do czynności mniej każdego dnia Operator musi przeprowadzić liczne czynności, zwłaszcza podczas wykonywania nawrotów: do 12 czynności na końcu pola. Obsługa ciągnika serii 500 Vario pozwala uniknąć niepotrzebnych ruchów w kabinie. Prawy podłokietnik składa się na główną jednostkę sterującą wszystkimi ustawieniami przeprowadzanymi przez operatora. W tym celu wystarczy oprzeć ramię na regulowanym podłokietniku i obsługiwać funkcje ciągnika jak i współpracującej z nim maszyny za pomocą wielofunkcyjnego joysticka i terminalu Vario. Moduł obsługujący podnośnik, obok dźwigni krzyżowej, umożliwia sterowanie przełącznikiem szybkiego podnoszenia, kontrolą głębokości pracy i uruchamianiem przedniego i tylnego napędu W.O.M. Dzięki obsłudze czynności na końcu pola, błędy w obsłudze podczas wykonywania nawrotów są niemalże wykluczone, umożliwiając osiągnięcie wyższej jakości pracy i zyskać na czasie. W ciągu 10-godzinnego dnia pracy z blisko 160 nawrotami, operator może uniknąć aż 1920 czynności, pozostając dzięki temu w formie aż do wieczora. Obsługa 3-ego i 4-ego rozdzielacza oraz VARIOTRONIC TI Dźwignia krzyżowa dla 1-ego i 2-ego rozdzielacza hydraulicznego Terminal Vario 10,4" Moduł obsługowy podnośnika dla podnośnika tylnego z przełącznikiem szybkiego podnoszenia, kontrolą głębokości i uruchomieniem napędu W.O.M. (opcjonalnie dla przedniego podnośnika). Ustawienie parametrów jazdy z użyciem pedału przyspieszenia Ustawienie prędkości za pomocą Tempomatu Komfortowa konsola sterująca uruchomieniem TMS, VariotronicTI, wybór zakresu prędkości, uruchomieniem napędu na cztery koła i blokadą mechanizmu różnicowego, amortyzacją osi przedniej i wyborem prędkości obrotowej wałka napędu W.O.M. oraz systemu VarioGuide. Przycisku zapisu w pamięci i uruchamiania prędkości obrotowych silnika Urządzenia sterujące rozdzielaczami hydraulicznymi 5 7 Gaz ręczny

11 11 Płaska hierarchia menu i wszystko przed oczami Dzięki płaskiej hierarchii menu i jasnemu wyświetlaczowi, operator szybko przyswaja sobie obsługę terminalu Vario i zawsze posiada wszystkie informacje przed oczami. Ekran o wysokiej rozdzielczości, chroniony przed powstawaniem rys, automatycznie dopasowuje jasność wyświetlania oraz zapewnia optymalne wyświetlanie zarówno w dzień jak i w nocy. Cała koncepcja elektroniki Vario została rozwinięta przez firmę Fendt i dostosowana do potrzeb klientów w sposób optymalny. Komponenty terminalu Vario są również produkowane według zasady Made in Germany. W ten sposób mogą być Państwo pewni wysokiej jakości i niezawodności systemu elektronicznego, powstałego według naszych reguł sztuki wytwarzania. Prowadzenie jest bardziej przyjemne z całkowitą amortyzacją Budowa amortyzacji w ciągnikach Fendt serii 500 Vario oferuje maksymalny komfort prowadzenia na drogach jak i na polu. Stosowane wcześniej w ciągnikach dużej mocy połączenie amortyzacji przedniej osi, amortyzacji kabiny i fotela operatora dające komfort porównywalny z komfortem w samochodach. Najlepszą amortyzację w ciągnikach Fendt serii 500 Vario uzyskuje się w przypadku komfortowej amortyzacji pneumatycznej czteropunktowej. Amortyzacja mechaniczna również oferuje znakomity komfort prowadzenia ciągnika. Koncepcja działania Variotronic pochodzi z ciągników Fendt o dużej mocy. Przyciski obsługowe czy ekran dotykowy? Ustawienia menu są łatwo przeprowadzane za pomocą dotykowego ekranu lub za pomocą przycisków nawigacyjnych terminalu Vario. Mogą Państwo nawigować między menu wykorzystując w tym celu przyciski lub ekran dotykowy. Obsługa ciągnika jest identyczna na obu terminalach. Nowy terminal Vario: obsługa dotykowa lub za pomocą przycisków i pokrętła. Idealna nawigacja w menu i wyświetlanie na terminalu Vario. Amortyzacja pneumatyczna kabiny możliwa opcjonalnie. Koncepcja skoordynowanej amortyzacji: amortyzacja kabiny, przedniej osi i fotela operatora. Nowy fotel operatora: Fendt Evolution Dynamic możliwy opcjonalnie. Pneumatyczna amortyzacja kabiny Pneumatyczna amortyzacja kabiny na czterech punktach zmniejsza wibracje do minimum i zapewnia maksymalny komfort jazdy. Kabina jest oparta na czterech punktach i posiada wbudowaną korekcję przechylenia: z przodu spoczywa na dwóch amortyzujących wspornikach stożkowych a z tyłu na dwóch pneumatycznych amortyzatorach.

12 12 Fendt Variotronic Terminal Vario 4 w 1 Wreszcie wszystkie funkcje są zgrupowane w jednym terminalu Fendt Variotronic jest nową rewolucyjną koncepcją, skupiającą po raz pierwszy wszystkie funkcje w jednym terminalu: obsługa ciągnika i sterowanie maszynami, funkcja kamery video podobnie jak sporządzanie dokumentacji i prowadzenie automatyczne zostały całkowicie wbudowane w terminal VARIO 10.4 i są obsługiwane z wykorzystaniem identycznej logiki. Dzięki temu rozwiązaniu ograniczą Państwo koszty związane z dodatkowymi terminalami. W przypadku klasycznych zastosowań, Fendt proponuje również terminal Vario 7. Ostatni manewr na końcu pola jest tak samo precyzyjny jak pierwszy Aby ostatni manewr podczas nawrotu na końcu pola był równie precyzyjny jak pierwszy, ciągnik serii 500 Vario został wyposażony seryjnie w układ sterujący manewrami na uwrociach VariotronicTI. VariotronicTI charakteryzuje się wzorcową jasnością w terminalu Vario. Jedno naciśnięcie przycisku wystarczy, by aktywować automatyczne sekwencje na końcu pola. W celu zoptymalizowania przeprowadzenia różnych etapów, mogą być one ustawione indywidualnie podczas postoju. Umożliwi to Państwu zyskać na czasie na końcu pola i pozwoli uniknąć popełniania błędów Terminal Vario 7" Dzięki przekątnej ekranu wynoszącej 7 cali, terminal Vario 7 jest praktycznym i funkcjonalnym interfejsem ułatwiającym obsługę ciągnika i kierowanie maszyn z ISOBUS. Terminal Vario 10,4" Terminal Vario 10,4 odpowiada wszystkim wymaganiom użytkownika. Poza obsługą ciągnika i sterowaniem maszyn, za pomocą Variotronic obsługuje się zewnętrzne kamery, nowy system automatycznego prowadzenia Fendt VarioGuide i system dokumentacji VarioDoc. Wszystko to za pomocą jednego i tego samego terminalu. Prezentacja ekranu Cztery aplikacje mogą być jednocześnie wyświetlone na ekranie terminala Vario 10,4. Mogą Państwo w łatwy sposób wybrać i zmodyfikować ułożenie na ekranie aplikacji, odpowiednio do preferencji. Obsługa maszyn Variotronic Wszystkie maszyny z ISOBUS mogą być wyświetlane na pełnym ekranie z łatwością kontrolowane za pomocą przycisków dotykowych. Możliwe jest kontrolowanie do 12 funkcji w tym samym czasie. Ustawienie maszyny i ciągnika W trybie wyświetlania podzielonego ekranu, dwie aplikacje są wyświetlane obok siebie lub jedna nad drugą i mogą być równolegle obsługiwane. Obraz z kamery video Duży terminal Vario 10,4 oferuje dwa wejścia do kamery. Poza komfortem pracy, takie rozwiązanie daje więcej bezpieczeństwa.

13 13 manewrowych w czasie długich dni pracy. Układ automatycznego prowadzenia VarioGuide możliwy w ciągnikach Fendt serii 500 Vario Fendt po raz pierwszy oferuje układ automatycznego prowadzenia VarioGuide w ciągnikach z segmentu mocy od 125 do 165 KM. Układ automatycznego prowadzenia VarioGuide jest wbudowany w optymalny sposób w Variortonic i może być obsługiwany za pomocą terminala Vario. Dzięki zastosowaniu automatycznego prowadzenia VarioGuide można zredukować nachodzące na siebie przejazdy średnio do 6%. Przekłada się to również na oszczędności w paliwie i w ilości użytego materiału siewnego, czy nawozów rzędu 6%. Operatorzy mogą łatwo nadzorować pracę ciągnika i maszyny za pomocą VarioGuide nawet nocą lub w przypadku złej widoczności. Dla gospodarstw rolnych dokumentacja stanowi główną podstawę do skutecznego zarządzania. Nowy system VarioDoc umożliwia proste i szybkie zebranie ważnych danych, udokumentowanie ich w pliku konsultacyjnym i późniejszą ich analizę. W czasie pracy w polu operator może przeprowadzić wszystkie ważne zapisy na poziomie terminala Vario, aby zmniejszyć do minimum pracę w biurze. I odwrotnie, polecenia mogą powstać na komputerze PC i być następnie przeniesione do terminala. Po raz pierwszy wszystkie funkcje zostały rozmieszczone w jednym terminalu. Obsługa maszyn z ISOBUS za pomocą terminalu Variotronic. Obsługa manewrów przeprowadzanych na końcu pola za pomocą Variotronic TI : precyzja ustawień i programowanie sekwencyjne. Precyzyjne i niezawodne prowadzenie automatyczne dzięki Fendt VarioGuide. Lepsza jakość pracy dzięki automatycznemu prowadzeniu VarioGuide Dzięki automatycznemu prowadzeniu VarioGuide operator może skoncentrować się na maszynie. Zwiększa to wydajność i w pozytywny sposób wpływa na całokształt jakości pracy, nawet w warunkach złej widoczności. Dzięki nowej technologii satelitarnej VarioGuide gwarantuje maksymalną niezawodność. Szybkie dokumentowanie i bezprzewodowy przesył danych dzięki VarioDoc. Układ zwiększenia skrętu kierownicą VarioActive. Obsługa manewrów na końcu pola Variotronic TI Nowy układ obsługujący przeprowadzenie manewrów na końcu pola Variotronic TI umożliwia operatorowi łatwe przygotowanie manewrów związanych z nawrotem ciągnika z daną maszyną zarówno podczas postoju ciągnika jak i w czasie jazdy, a następnie zapisanie ich do pamięci. Kompletna sekwencja przeprowadzenia manewru jest wyświetlana na ekranie wraz z odpowiadającymi jej danymi, takimi jak pozostały czas lub odległość. Indywidualne fragmenty sekwencji mogą być później edytowane. Układ zwiększenia skrętu kierownicą VarioActive Większe przełożenie skrętu kierownicą może być uruchomione dzięki układowi VarioActive. Układ dostosowuje się do ruchów skrętu i prędkości jazdy. To znaczny zysk na komforcie, zwłaszcza w przypadku przeprowadzania prac przeładunkowych za pomocą ładowacza czołowego na małej dostępnej przestrzeni lub podczas nawrotów na końcu pola.

14 14

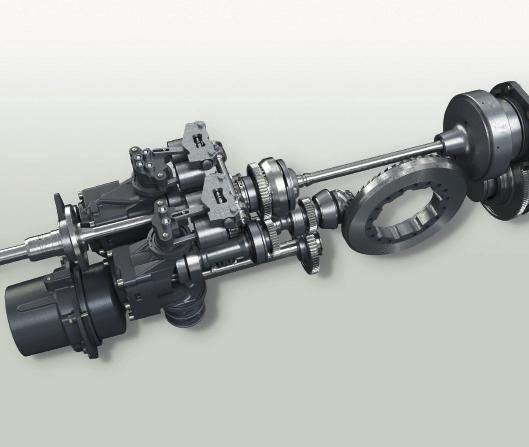

15 Zaawansowana technologia silnika i przekładni napędowej 15 Skumulowana moc Dynamiczna kinematyka przeniesienia mocy w ciągnikach Fendt serii 500 Vario jest bardzo skuteczna i umożliwia uzyskanie znacznych oszczędności w zużyciu paliwa. 4-cylindrowy silnik o pojemności skokowej 4,04 litra jest wyposażony w technologię SCR przetwarzającą spaliny w taki sposób, aby nie zanieczyszczać środowiska naturalnego. Ciągniki Fendt serii 500 Vario wyróżniają się także dzięki bezstopniowej przekładni napędowej Vario, dzięki czemu uzyskały idealny komfort oraz oszczędność w całej serii ciągników o dostępnych mocach od 125 do 165 KM.

16 16 Zaawansowana technologia silnika i przekładni napędowej Idealny dla wydajności Oszczędności na paliwie dzięki SCR Moc maksymalna ciągników Fendt serii 500 Vario w zależności od modelu zawiera się w przedziale między 125 a 165 KM. W nowej serii ciągników Fendt opiera się na technologii SCR z kontrolą emisji zanieczyszczeń wykorzystującą roztwór mocznika AdBlue, aby spełnić wymogi norm dotyczących emisji zanieczyszczeń TIER 3b (= okres przejściowy TIER IV). W ciągnikach o dużej mocy przeniesienie mocy z silnika z układem SCR na przekładnię napędową jest najbardziej efektywnym układem pod względem zużycia paliwa*. Drugą zaletą jest wtórne przetwarzanie spalin, które nie ingeruje w naturalny proces spalania silnika. Silnik jest dzięki temu wyregulowany w optymalny sposób, osiąga wysoki poziom mocy i oferuje wyjątkową dynamikę. Automatyczne funkcje w ciągnikach Fendt zwiększają Państwa opłacalność Bezstopniowa regulacja prędkości jazdy, możliwa dzięki przekładni Vario, wnosi olbrzymi potencjał oszczędności zarówno czasu jak i pieniędzy. W ciągnikach Fendt 500 Vario, przekładnia napędowa Vario zapewnia wysoką efektywność pracy. Dzięki systemowi TMS, który zarządza pracą ciągnika, proponowanemu przez Fendta seryjnie również w ciągnikach 500 Vario, ciągnik zawsze pracuje na optymalnym poziomie ekonomicznym. Wystarczy, Moduł dozujący Moduł zasilający z filtrem Katalizator SCR Moment obrotowy w modelu 516 Vario wynosi 687 Nm, moc maksymalna 165 KM przy prędkości obrotowej silnika obr./min. i zużycie paliwa rzędu 192 g/kwh to możliwe dzięki najnowszej, zaawansowanej technologii. Reakcja: NH 3 + NO x => H 2 O+N 2 Wtrysk AdBlue Zbiornik na AdBlue SCR (Selektywna Redukcja Katalityczna) dla przetwarzania spalin Technologia SCR przetwarza spaliny za pomocą AdBlue, czyli roztworu mocznika 32,5% i przekształca tlenki azotu NOx w nietoksyczny azot i w wodę. Zużycie roztworu mocznika AdBlue, powszechnie stosowanego w ciężarówkach, przedstawia proporcję średnio około 7% w stosunku do zużycia paliwa. AdBlue jest dostarczany przez stacje serwisowe AGCO Parts na całym świecie.

17 17 że operator określi pożądaną prędkość jazdy a system TMS przejmie ciężar obsługi silnika i przekładni. Skuteczność działania jest przez to gwarantowana i całkowicie zautomatyzowana. Automatycznie optymalna jazda Nowością w ciągnikach serii 500 Vario jest automatyczna regulacja obciążenia silnika. Monitor niskich obrotów silnika umożliwia automatyczne dopasowanie prędkości jazdy w zależności od obciążenia i prędkości obrotowej silnika. W zależności od rodzaju przeprowadzanych prac, ustawienie granicy obciążenia silnika będzie różne. Ciągnik automatycznie dobiera idealną wartość. Użytkownik nie musi ingerować w ustawienia modułu, gdy wjeżdża na pole lub je opuszcza. Interakcja między silnikiem a przekładnią napędową jest doskonała. Operator może jednak w każdej chwili przestawić ręcznie wartość na monitorze niskich obrotów silnika. Idealny stosunek wagi do mocy Wykorzystać do maksimum każdy koń mechaniczny lub kilowat taka jest dewiza ciągników 500 Vario. Model Fendt 516 Vario oferuje przekonujący stosunek wagi do mocy, wynoszący 39 kg/km, dla dużej ilości zastosowań i lepszej dynamiki. *DLG Test Powermix 936 Vario, listopad 2011 Moment obrotowy silnika Silnik hydrauliczny Zespół przekładni planetarnej 4-cylindrowy silnik o pojemności skokowej 4,04 l z układem wtryskowym Common Rail: moc maksymalna 165 KM przy obr./min. silnika. Technologia SCR zgodna z normą Tier 3b/Tier IV przejściową, dotyczącą emisji spalin, dzięki czemu zużycie paliwa zostało odczuwalnie zmniejszone. Bezstopniowa przekładnia napędowa Vario Napęd na 4 koła Pompa hydrauliczna Zakres I / II Tylny napęd W.O.M. 540/540E/1000 Rewolucyjna konstrukcja przekładni Vario Przekładnia bezstopniowa Vario to połączenie hydraulicznego i mechanicznego przeniesienia napędu. Im bardziej wzrasta prędkość, tym więcej mocy jest przekazywane w sposób mechaniczny za pośrednictwem przekładni planetarnej. Doskonały stopień skuteczności jest zapewniony dzięki zastosowanym pompom hydraulicznym obracającym się pod kątem 45 o i dzięki wysokiemu ciśnieniu obsługowemu sięgającemu maksymalnie 550 barów. System zarządzający pracą silnika / przekładni napędowej TMS i monitor niskich obrotów silnika w wyposażeniu seryjnym ciągnika. Znakomity stosunek masy do mocy ciągnika: 39 kg/km (model 516 Vario).

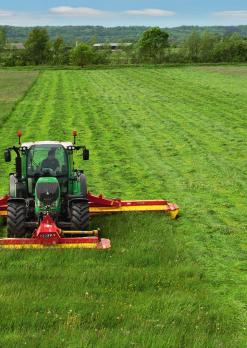

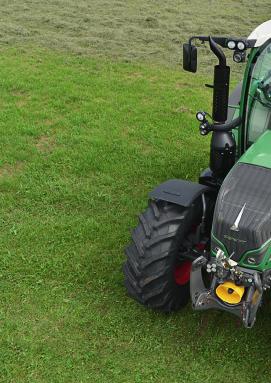

18 18 Fendt 500 Vario na polu Zasada precyzji Precyzja przeprowadzenia prac na użytkach zielonych i polach zwiększa wydajność powierzchniową. Ciągniki Fendt serii 500 Vario oferują idealne, zautomatyzowane funkcje, które umożliwiają precyzyjną pracę przy kolejnych przejazdach. Dzięki wydajnej instalacji hydraulicznej możliwe jest przeprowadzenie całego szeregu prac również w tej kategorii mocy.

19 19

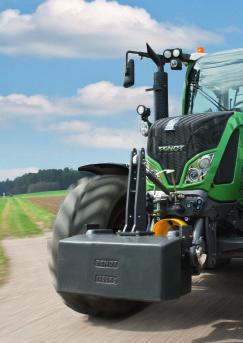

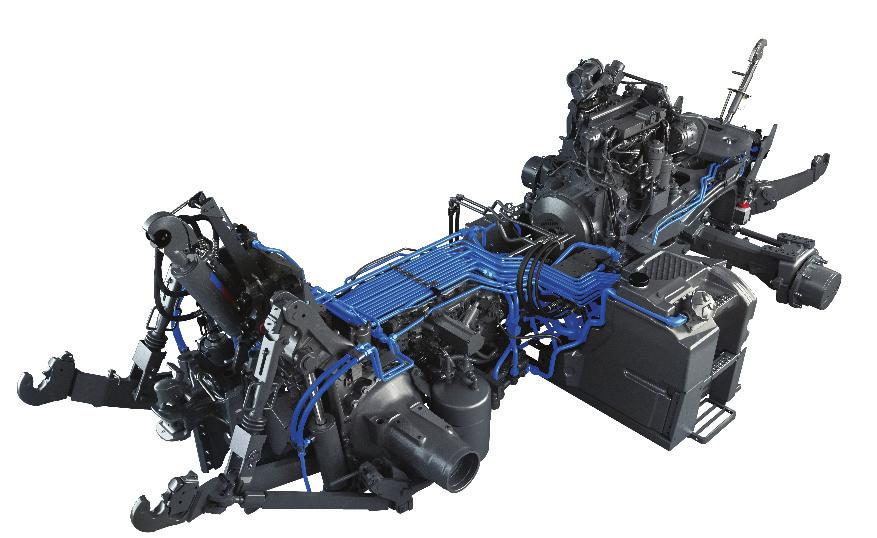

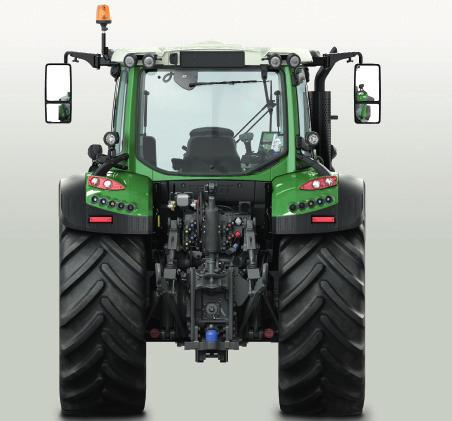

20 20 Fendt 500 Vario na polu Inteligentna technologia z przodu i z tyłu ciągnika Ponad 22 podłączenia z przodu i z tyłu Ciągniki Fendt serii 500 Vario oferują więcej podłączeń niż inne ciągniki w tej kategorii: pięć rozdzielaczy elektrohydraulicznych dwustronnego działania z tyłu i dwa rozdzielacze z przodu, Power Beyond, połączenie ISOBUS i wiele innych. W sumie, seria 500 Vario dysponuje 22 gniazdami podłączeniowymi, praktycznie rozmieszczonymi z przodu i z tyłu. Gwarantuje to uniwersalność i łatwe podłączenie współpracujących maszyn. Wydajna instalacja hydrauliczna Dzięki swojej technologii wykrywania obciążenia (Load Sensing), możliwy jest wydatek 75 (seryjnie) lub 110 albo 150 litrów na minutę (opcjonalnie). Duży udźwig tylnego podnośnika Tylny podnośnik, z maksymalną siłą podnoszenia dan daje możliwość bezproblemowego podniesienia ciężkich maszyn. Nowy tylny podnośnik z kompensacją obciążenia znacznie zwiększa komfort pracy: automatycznie utrzymuje prędkość opuszczania, dopasowując ją do ciężkich lub lekkich maszyn zawieszanych. Podłączenia z przodu ciągnika: Górny łącznik. 2 rozdzielacze dwustronnego działania. Przedni wolny powrót oleju. Gniazdo 7-pinowe. Przedni napęd W.O.M. Dolne ramiona zaczepowe. Gniazdo hydrauliczne ze specyficznymi rozdzielaczami hydraulicznymi (maksymalnie 2) Wolny powrót oleju z przodu Niezależność przednich rozdzielaczy hydraulicznych Przednie gniazda hydrauliczne w ciągnikach serii 500 Vario dysponują własnymi rozdzielaczami hydraulicznymi i nie są połączone z rozdzielaczami tylnymi. Dzięki temu mogą Państwo dysponować pięcioma rozdzielaczami z tyłu oraz dwoma rozdzielaczami z przodu. Pompa hydrauliczna z tłokami osiowymi Gniazda hydrauliczne z tyłu (maksymalnie 5) Wymiennik ciepła dla chłodzenia oleju Zbiorniczek na olej Zbiornik na olej hydrauliczny (55 litrów oleju do dyspozycji)

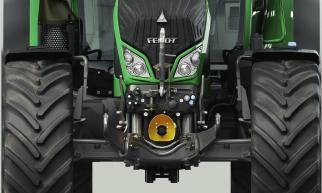

21 21 Inteligentna instalacja hydrauliczna przedniego podnośnika Maksymalny udźwig przedniego podnośnika wynosi dan. Przeniesienie obciążenia jest dostępne opcjonalnie dla przedniego podnośnika komfortowego. Maszyny czołowe mogą być opuszczane z wykorzystaniem regulacji docisku i kopiowania terenu. To bardzo interesujące rozwiązanie, zwłaszcza gdy wykorzystywany jest pług śnieżny lub czołowa kosiarka. Sprężyny odciążające dla kosiarki już więcej nie będą konieczne. Dopasowana prędkość obrotowa napędu W.O.M. Prędkość obrotowa napędów W.O.M. jest łatwo ustawiana za pośrednictwem podłokietnika wielofunkcyjnego. Zewnętrzna obsługa napędu W.O.M. jest możliwa z przodu i z tyłu ciągnika. Prędkości obrotowe tylnego napędu W.O.M. (540/540E/1000) umożliwiają pracę na niższych obrotach silnika a to wpływa na mniejsze zużycie paliwa. Przedni napęd W.O.M. (1000 obr./min.) oferuje szeroką paletę zastosowań z maszynami czołowymi. Do 7 rozdzielaczy obsługiwanych elektrohydraulicznie, dwustronnego działania. Niezależność przednich rozdzielaczy hydraulicznych. Maksymalne udźwigi podnośników: - przedni: dan - tylny: dan Przedni i tylny podnośnik z EHR, z tłumieniem drgań i funkcją dwustronnego działania. Napęd W.O.M. z komfortową obsługą (540/540E/1000 obr./ min.) Podłączenia z tyłu ciągnika : Gniazdo sygnału. Gniazdo ISOBUS. Łącznik górny hydrauliczny. 5 rozdzielaczy hydraulicznych dwustronnego działania. Wolny powrót oleju. Wolny powrót bez filtra. Hamulce pneumatyczne. Gniazdo obsługowe Power Beyond. Gniazdo Power Beyond. Hamulce hydrauliczne przyczepy. Gniazdo 7-pinowe. Dolne ramiona zaczepowe. Gniazdo ABS. Hak zaczepowy. Tylny napęd W.O.M. Zaczep dolny. Zewnętrzna obsługa podnośnika, rozdzielacza hydraulicznego i napędu tylnego W.O.M.

22 22

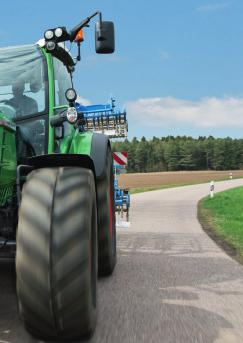

23 Fendt 500 Vario w transporcie 23 Dynamiczny i ekonomiczny Ciągniki Fendt serii 500 Vario mają kompaktową budowę, są szybkie i zwrotne podczas prac transportowych. Maksymalna prędkość jazdy 50 km/h (w Polsce 40 km/h) jest uzyskiwana na niskiej prędkości obrotowej silnika. Prowadzenie ciągnika po drodze jest więc szybkie i przede wszystkim ekonomiczne. Nawet duże ciężary nie stanowią problemu, dzięki niskiemu stosunkowi masy do mocy.

24 24 Fendt 500 Vario w transporcie W pełni bezpieczna jazda Sześć komfortowych punktów Ciągniki Fendt 500 Vario umożliwią Państwu osiągnięcie wysokiej prędkości jazdy przy ekonomicznych obrotach silnika (50 km/h przy obr./min. silnika, w Polsce maks. dopuszczalna prędkość jazdy to 40 km/h). Budowa podwozia jezdnego ciągnika umożliwia uzyskanie najlepszego komfortu prowadzenia pojazdu z zachowaniem optymalnej ergonomii. Sześć punktów zapewnia niespotykaną gdzie indziej przyjemność prowadzenia ciągnika : amortyzacja przedniej osi z automatyczną korekcją przechylenia, reakcyjny układ kierowniczy Fendt Reaction, wytłumianie drgań, amortyzacja kabiny, amortyzacja fotela operatora, automatyczna blokada osi skrętnej. Pewne prowadzenie, nawet przy dużym obciążeniu Ciągniki zbudowane są na żeliwnym, odpornym podwoziu, umożliwiającym zniesienie obciążeń do 10,5 tony (w zależności od przepisów obowiązujących w danym kraju). Takie obciążenia wymagają w transporcie skutecznych, szybko działających hamulców. Bezpieczeństwo hamowania jest zapewnione przez układ hamulcowy, który praktycznie nie wymaga Amortyzacja przedniej osi w wyposażeniu seryjnym Amortyzacja przedniej osi umożliwia pełne wykorzystanie przedniego podnośnika nawet w przypadku dużych obciążeń zachowując maksymalny komfort prowadzenia na drodze. Skok amortyzacji wynoszący +/- 50 mm umożliwia uzyskanie komfortu i wyjątkowej precyzji. Kąt wychylenia osi wynosi 8 o i zapewnia optymalną stabilność. Kąt skrętu wynosi natomiast 52 o i gwarantuje maksymalną zwrotność. Skok amortyzacji +/- 50 mm Kąt wychylenia 8 o Dodatkowe pole widzenia dzięki szerokokątnym lusterkom Pole widzenia bez lusterek szerokokątnych Lusterka szerokokątne zapewniają lepsze pole widzenia Opcjonalne lusterka szerokokątne zwiększają pole widzenia, a przez to znacznie zwiększają bezpieczeństwo na drodze. Dzięki temu, zyskują Państwo na lepszym polu widzenia w pobliżu ciągnika. Strefy niebezpieczne, znajdujące się w martwym punkcie, są teraz widoczne i umożliwiają uniknięcie niebezpiecznych sytuacji.

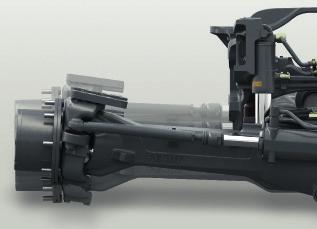

25 25 konserwacji. Za każdym razem, gdy hamulce zostają uruchomione, to przednie koła są hamowane przez napęd przedniej osi. Amortyzacja przedniej osi z automatyczną korekcją przechylenia również wpływa na zwiększenie bezpieczeństwa i komfortu jazdy. Amortyzacja może być zablokowana, wystarczy użyć przełącznika, dzięki temu możliwe stanie się precyzyjne prowadzenia maszyn zawieszonych z przodu ciągnika. Układ reakcyjnego skrętu Fendt Układ reakcyjnego skrętu Fendt optymalizuje prowadzenie ciągnika w prostej linii. Po pokonaniu zakrętu kierownica szybciej powraca do swojej początkowej pozycji, ciągnik jest łatwiej prowadzony przez operatora a samo prowadzenie jest bardziej precyzyjne. Automatyczna blokada osi skrętnej Opcjonalna blokada osi skrętnej automatycznie blokuje i odblokowuje oś skrętną przyczepy w przedziale ustawionych parametrów prędkości jazdy. W linii prostej oś skrętna zapewnia stabilność jazdy. Poza ustawionym zakresem wybranej prędkości podczas jazdy do tyłu, operator nie jest zmuszony do ręcznego blokowania osi skrętnej poza zakresem wstępnie wybranej prędkości ani w czasie cofania. Prędkość transportowa 50 km/h na niskiej prędkości obrotowej silnika (1.700 obr./min.) (w Polsce dopuszczalna prędkość jazdy wynosi 40 km/h). Amortyzacja przedniej osi z korekcją przechylenia i możliwością blokowania. Lusterka szerokokątne (opcja). Układ reakcyjnego skrętu Fendt optymalizuje prowadzenie ciągnika w prostej linii, przy dużej prędkości jazdy po drodze. Tachograf w wyposażeniu opcjonalnym. Do 4 świateł roboczych typu ksenonowego z przodu i światła robocze ksenonowe z tyłu. Dwa światła robocze z przodu typu LED i dwa światła z tyłu. Światła kątowe dla dokładnego oświetlenia toru jazdy kół. Wszystko w zasięgu wzroku, nawet w ciemności Dzięki rozmieszczeniu oświetlenia na ciągniku Fendt serii 500 Vario, nigdy nie znajdą się Państwo w ciemności. Natężenie oświetlenia górnego i dolnego jest bardzo silne. Oświetlenie robocze serii 500 Vario może być regulowane indywidualnie, można uzyskać oświetlenie w zakresie 360 o. Reflektory ksenonowe lub ledowe są możliwe w wyposażeniu opcjonalnym. Całkowite dopuszczalne obciążenie 10,5 tony (zależy od przepisów obowiązujących w danym kraju).

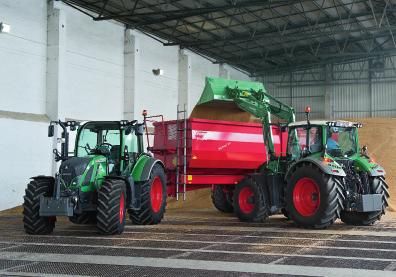

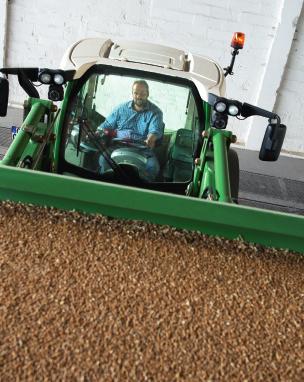

26 26 Praca z ładowaczem czołowym na ciągniku serii 500 Vario Pełna widoczność! Wygodna praca z ładowaczem Fendt Cargo Nowe ciągniki Fendt serii 500 Vario idealnie nadają się do współpracy z ładowaczem czołowym. Górny kąt widzenia został trzykrotnie zwiększony. Dzięki nowej przedniej szybie operator dysponuje teraz pełnym polem widzenia, nawet gdy ładowacz czołowy jest całkowicie uniesiony. Operator może w każdej chwili otworzyć przednie okno, nawet w przypadku używania ładowacza czołowego. Dzięki kompaktowej budowie ciągników serii 500 Vario zyskuje się na uniwersalności i zwrotności. Łatwość obsługi ładowacza czołowego Standardowa dźwignia krzyżowa umożliwia kontrolowanie ładowacza czołowego Cargo z wysoką precyzją oraz daje możliwość uruchomienia i kontrolowania 3 i 4 funkcji. Kierunek jazdy ciągnika może być szybko zmieniony za pomocą dźwigni przekładni nawrotnej. Dzięki układowi skrętnemu VarioActive*, możliwe jest szybsze skręcanie kołami w zależności od prędkości jazdy. Ułatwia skręcanie zwłaszcza w wąskich miejscach. Zablokowanie amortyzacji ładowacza oraz hydrauliczne zablokowanie osprzętu jest obsługiwane bezpośrednio za pomocą przycisków tablicy rozdzielczej. *możliwe w wersji ProfiPlus Kąt widzenia w górnej części został zwiększony i operator może widzieć cały ładowacz czołowy, gdy jest uniesiony. Komfortowa pozycja siedząca w kabinie chroni plecy i zdrowie. Komfortowa obsługa hydraulicznej blokady łyżki i uruchomienia układu amortyzującego. Model 4X/75 4X/80 A Głębokość podbierania (mm) 1) B Wysokość podnoszenia (mm) 1) C Zasięg do wysypu (mm) 1) B = 3,5 m C Zasięg do wysypu (mm) 1) B = max D Kąt ruchu łyżki E Kąt podbierania Udźwig na całej wysokości (dan) Maksymalny udźwig (dan) ) zależy od ogumienia.

27 27 Łatwa konserwacja, nawet gdy zamontowany jest ładowacz czołowy Cargo Specjalnie przygotowana budowa łączeń między ciągnikiem a ładowaczem czołowym umożliwiła uzyskanie znakomitych wyników. Zespół prac obsługowych i konserwacyjnych na ciągniku Fendt serii 500 Vario może być przeprowadzony bez konieczności odczepiania ładowacza czołowego. Fendt Vario i ładowacz czołowy Cargo: całkowite zgranie. Optymalne pole widzenia na cały uniesiony ładowacz czołowy. Udźwig na całej wysokości: 1940 dan (4X/75) 2260 dan (4X/80) Wysokość podnoszenia: do 4155 mm. Cargo Lock: automatyczna blokada osprzętu. Wszystkie przewody znajdują się wewnątrz obudowy ramion. Rozdzielacze i amortyzatory są chronione w belce poprzecznej. Wielozłącze dla zamocowania ładowacza czołowego. 3 i 4 funkcja hydrauliczna (opcjonalnie). Optymalny dostęp do wszystkich punktów obsługowych ciągnika.

28 28

29 Uniwersalność Fendt 29 Wszystko jest idealnie Dzięki wysokim osiągom ciągników Fendt serii 500 Vario, połączonym z kompaktową budową i zwrotnością, modele z tej serii są idealne dla każdego typu pracy. Niezależnie, czy będą to prace polowe, czy prace w gospodarstwie lub specjalne prace komunalne albo leśne ciągniki serii 500 Vario z odpowiednim wyposażeniem mogą im sprostać.

30 30 Wersja 500 Vario Power Wersja 500 Vario Power Fendt uzupełnia gamę ciągników serii 500 Vario. Wersja 500 Vario Power łączy podstawowe charakterystyki serii łącząc je w znakomity stosunek jakości do ceny.

31 31

32 32 Wersja 500 Vario Power To, co najlepsze w technologii znajdziecie w wersji Power Oszczędność w zakresie standardowych prac W przypadku gospodarstw rolnych, gdzie przeprowadzane są standardowe prace, Fendt proponuje ekonomiczna wersję ciągnika: Power. Seria Fendt 500 Vario Power zawiera główne rozwiązania serii nowych ciągników Fendt, zwłaszcza kabinę VisioPlus, wielofunkcyjny prawy podłokietnik, podobnie jak w wersjach Profi i ProfiPlus. Dobrze dopasowany Terminal Vario 7 Terminal Vario 7 jest idealnym rozwiązaniem dla ustawienia parametrów ciągnika. Podobnie jak większy Terminal Vario 10,4, jego obsługa jest intuicyjna, zarówno na poziomie dotykowego ekranu jak i z poziomu przycisków. Obsługa maszyn z ISOBUS, funkcje VarioGuide i VarioDoc nie są dostępne w wersji 500 Vario Power. Inteligentna obsługa Urządzenia obsługowe mogą być wygodnie uruchamiane za pomocą dźwigni krzyżowej i joysticka wielofunkcyjnego. Wygodne siedzenie dla pasażera Składane siedzenie dla pasażera w ciągnikach Fendt serii 500 jest bardzo wygodne. Od zewnątrz, ciągnik w wersji 500 Vario Power różni się nieco od wersji Profi. Panele są powlekane i nie ma świateł kątowych.

33 33 Instalacja hydrauliczna i tylny podnośnik Wersja Power serii 500 Vario została wyposażona w technologię wykrywania obciążenia LoadSensing i wydatek oleju 75 l/min. Opcjonalnie wydatek pompy hydraulicznej może być zwiększony do 110 l/min. Ciągnik serii 500 Vario dysponuje maksymalnie czterema gniazdami hydraulicznymi z tyłu lub trzema z tyłu i jednym z przodu. W wersji Power tylny podnośnik jest tylko jednostronnego działania. Kabina VisioPlus dla lepszego pola widzenia. Terminal Vario 7 w celu ułatwienia obsługi ciągnika i współpracujących maszyn. Wygodne siedzenie dla pasażera. Do czterech zaworów elektrohydraulicznych. Instalacja hydrauliczna z wykrywaniem obciążenia, z wydatkiem oleju 75 l/min. (opcjonalnie: 110 l/min).

34 34

35 Globalna opłacalność według Fendta 35 Opłacalna inwestycja na długie lata Z Fendtem są Państwo pewni korzystania z najbardziej zaawansowanej technologii. Opłacalność ciągnika Fendt Vario obejmuje wiele różnych aspektów: fachowe doradztwo sprzedawców, serwis techniczny zapewniany przez kompetentnego dealera i regularna konserwacja sprzętu wpływają na zachowanie wartości ciągników Fendt. Wydajność: klucz do Państwa opłacalności Nasz cel jest jasny: zwiększyć Państwa opłacalność zarówno w polu jak i w transporcie. W tym celu nowoczesne technologie, takie które wykorzystujemy w ciągnikach serii 500 Vario, są konieczne: na przykład wysoce efektywna przekładnia bezstopniowa Vario i technologia SCR, które w połączeniu z systemem TMS umożliwiają zmniejszenie zużycia paliwa, a przez to i zmniejszenie kosztu na hektar lub na kilometr. Wysoka wartość odsprzedaży Właściciele ciągników Fendt dobrze o tym wiedzą: godzina bilansu wybija na końcu cyklu życia ciągnika. Fendt Vario jest nie do pobicia w sprzedaży. Jako lider w innowacjach, Fendt bez przerwy wprowadza nowe standardy i technologię przyszłości. Z innej strony, wysoka jakość naszych ciągników gwarantuje bezpieczeństwo obsługi i długą trwałość. Tylko Fendt może zaoferować taką wysoką trwałą wartość. Rozwiązania finansowe umożliwiające inwestycję zakupu ciągnika FENDT. W sprawie uzyskania szczegółów finansowania zakupu Państwa ciągnika Fendt prosimy o zwrócenie się do autoryzowanego sprzedawcy ciągników rolniczych i maszyn Fendt. Udzieli on również Państwu szczegółowych wyjaśnień z zakresu obsługi sprzedaży, doradzi odnośnie wyposażenia ciągnika dopasowanego do Państwa potrzeb, przedstawi funkcjonowanie serwisu gwarancyjnego i pogwarancyjnego (Star Service). Globalna opłacalność używania ciągnika Fendt: Dzięki wydajności Fendt koszty na hektar są niższe. Komfort Fendt sprawia, że codzienna praca jest przyjemnością. Wysoka wartość ciągników Fendt zapewnia wysoką cenę odsprzedaży. Serwis Fendt: kompetentny i niezawodny partner, który jest zawsze do dyspozycji. Rozwiązania finansowe ułatwiające zakup ciągnika Fendt. Jesteśmy ekspertami w optymalnym szkoleniu operatorów ciągników i maszyn Fendt.

36

37 Wszystkie rozwiązania techniczne tworzą zaawansowanie technologiczne Połączenie najbardziej zaawansowanych technologii Każdy ciągnik Fendt serii 500 Vario mieści w sobie wiele najnowocześniejszych technologii. W rezultacie, faworyzuje to opłacalność gospodarstwa rolnego lub firmy usługowej Przednia oś z kątem skrętu 52 o. 2. Przedni podnośnik z zewnętrzną obsługą. 3. Przedni napęd W.O.M gniazda hydrauliczne dwustronnego działania z przodu ciągnika. 5. Planetarne przekładnie redukcyjne. 6. Silnik Deutz, poj. 4,04 l, w technologii 4 zaworów na cylinder. 7. Chłodnica. 8. SCR (Selektywna Redukcja Katalityczna technologia przetwarzania spalin). 9. Bezstopniowa przekładnia napędowa Vario. 10. Silnik hydrauliczny. 11. Pompa hydrauliczna. 12. Sprzęgło napędu 4x Zbiornik na paliwo o pojemności 298 litrów. 14. Zbiornik na roztwór AdBlue o pojemności 31 litrów. 15. Tylny napęd W.O.M. 16. Oś tylna. 17. Gniazda hydrauliczne. 18. Tylny podnośnik. 19. Kabina VisioPlus z wbudowaną klimatyzacją automatyczną i prawie 6 m 2 przeszklonej powierzchni. 20. Amortyzacja pneumatyczna kabiny. 21. Podłokietnik z Variocenter. 22. Terminal Vario z wbudowanym automatycznym układem prowadzenia Fendt VarioGuide i ISOBUS. 23. Moduł dachowy VarioGuide. 24. Super komfortowy, aktywny fotel operatora Evolution Dynamic z amortyzacją pneumatyczną, klimatyzacją, podgrzewaniem i pneumatycznym podparciem lędźwiowym. 25. Wygodne siedzenie dla pasażera z automatycznym pasem bezpieczeństwa. 26. Podgrzewane lusterka regulowane elektrycznie. 27. Zewnętrzna obsługa tylnego podnośnika, napędu W.O.M. i jednego rozdzielacza hydraulicznego.

38 38 Dane techniczne Fendt Silnik Moc nominalna (kw/km) (ECE R24) 81 / / / / 150 Moc maksymalna (kw/km) (ECE R24) 92 / / / / 165 Moc nominalna (kw/km) (CE 97/68) 1) 91 / / / / 163 Moc maksymalna(kw/km) (CE 97/68) 1) 96 / / / / 169 Ilość cylindrów / chłodzenie 4/cieczą 4/cieczą 4/cieczą 4/cieczą Średnica cylindra / Skok (mm) 101 / / / / 126 Pojemność skokowa (cm 3 ) Nominalna prędkość obrot. silnika (obr./min.) Prędkość obrotowa silnika przy maksymalnej mocy (obr./min.) Optymalne zużycie paliwa (g/kwh) Maks. moment obrotowy (przy 1450 obr./min.) Rezerwa momentu obrotowego (%) Pojemność zbiornika na paliwo (l) Pojemność zbiornika na AdBlue (l) Okres między wymianą oleju (godziny pracy) Przekładnia napędowa i napęd W.O.M. Przekładnia bezstopniowa Vario ML km/h 4) 50 km/h 4) 50 km/h 4) 50 km/h 4) Prędkości polowe Zakres I : 0,02 do 28 km/h ; Jazda do tyłu: 0,02 do 17 km/h Prędkości drogowe Zakres II : 0,02 do 50* km/h ; Jazda do tyłu: 0,02 do 33 km/h Prędk. obr. tylnego napędu W.O.M. (obr./min.) 540/540E/1000 Prędk. obr. przedniego nap. W.O.M. (obr./min.) 540 lub 1000 Podnośnik Obsługa tylnego podnośnika Elektrohydrauliczna (EHR) Wydatek pompy o zmiennej pojemności skokowej (l/min) (ciśnienie 200 barów + 10) Power 75 (opcja 110), Profi/ProfiPlus 110 (opcja 150) Maks. udźwig tylnego podnośnika (dan) 2) Maks. udźwig przedniego podnośnika (dan) 2) Maksymalna masa maszyny do ok. (kg) Maksymalny nacisk pionowy na zaczep (kg) z ogumieniem seryjnym 50 km/h* Wymiary i masy Rozstaw kół przednich (mm) Rozstaw kół tylnych (mm) Długość całkowita (mm) Szerokość całkowita (mm) Wys. całkowita z kabiną bez VarioGuide (mm) Prześwit mierzony do stopnia dostępowego (w zależności od ogumienia) (mm) Rozstaw między osiami (mm) Minimalny nawrót (m) 3) 5,29 5,29 5,52 5,52 Masa własna (kg) Dopuszczalna masa całkowita (kg) Instalacja elektryczna Rozrusznik (kw) 3,1 3,1 3,1 3,1 Akumulator 12 V / Power 100 Ah, Profi/ProfiPlus 180 Ah Alternator 14 V / 200 A Ogumienie Przednie seryjnie Tylne seryjnie Przednie opcjonalnie Tylne opcjonalnie Przednie opcjonalnie Tylne opcjonalnie Przednie opcjonalnie Tylne opcjonalnie Przednie opcjonalnie Tylne opcjonalnie 480/65R28 600/65R38 480/65R28 600/65R38 540/65R28 650/65R38 540/65R28 650/65R R R28 480/65R28 480/65R R R38 600/65R38 600/65R38 480/70R28 480/70R R R28 580/70R38 580/70R R R38 540/65R28 540/65R28 480/70R28 480/70R28 650/65R38 650/65R38 580/70R38 580/70R38 270/95R36 270/95R36 270/95R36 270/95R36 320/90R50 320/90R50 320/90R50 320/90R50* * W Polsce 40 km/h 1) Specyfikacja mocy dla celu rejestracji, 2) 1 dan = 10 N = około 1 kg, 3) dla 540/65R30, Prosimy o skontaktowanie się ze Sprzedawcą w celu uzyskania dodatkowych informacji dotyczących specyfikacji i doboru ogumienia.

39 Wyposażenie seryjne i opcjonalne = Seryjnie = Opcjonalnie = brak możliwości 39 Wersje wyposażenia Power Profi ProfiPlus Obsługa przekładni bezstopniowej Vario Joystick wielofunkc. z ustaw. tempomatu, zapisem do pamięci prędk. obrot. silnika, Teach In i obsługa instalacji hydraulicznej Terminal Vario 7 z ekranem dotykowym i przyciskami obsł. Terminal Vario 10,4 z ekranem dotykowym i przyciskami obsługowymi, 2 wejścia do kamery, funkcja VarioDoc Funkcja VarioDoc Pro Sterowanie Variotronic maszyn kompatybilnych z ISOBUS Variotronic TI układ sterujący manewrami na końcu pola Vario TMS układ sterujący pracą przekładni napędowej Przygotowanie dla systemu VarioGuide Automatyczny system prowadzący VarioGuide Układ skrętny VarioActive Kabina Przednia szyba otwierana i drzwi po prawej stronie Nieotwierana przednia szyba i drzwi po prawej stronie Amortyzacja mechaniczna kabiny Amortyzacja pneumatyczna kabiny Kolumna kierown. z regul. wysokością i kątem pochylenia Komfortowy fotel z pneumatyczną amortyzacją, z oparciem (bez możliwości obracania siedziska/ustawiania siedziska, prosta regulacja podłokietnika). Superkomfortowy fotel z podrzewaniem, podparcie lędźwiowe Superkomfortowy fotel Evolution Dynamic z klimatyzacją, podgrzewaniem, podparciem lędźwiowym i amortyzacją pneumatyczną siedziska (tylko w przypadku pneumatycznej instalacji hamulcowej) Siedzenie dla pasażera z automatycznym pasem bezpieczeństwa Komfortowe siedzenie dla pasażera z automat. pasem bezp. Wstępna instalacja dla radia stereo, z dwoma głośnikami Radio CD MP3, z dwoma głośnikami 4 głośniki Klimatyzacja manualna Klimatyzacja automatyczna Filtr przeciwpyłowy Wycieraczka przedniej szyby obrotowa Wycieraczka przedniej szyby pionowa Ogrzewanie tylnej szyby Lusterka zewnętrzne regulowane ręcznie Lusterka zewn. regulowane i podgrzewane elektrycznie Lusterka szerokokątne regulowane ręcznie Lusterka szerokokątne regul. i podgrzewane elektrycznie Lusterko wewnętrzne Światła kątowe/chromowanie na kierunkowskazach Światła robocze, 4 z tyłu dachu, 2 z przodu dachu Światła rob. na barierce, z przodu dachu, na błotnik. tyln. Światła robocze ksenonowe na na barierce, z przodu dachu, na błotnikach tylnych Tylne światła robocze LED na na barierce, na błotnik. tyln. Tylne światła LED Światełko w kabinie Dodatkowy wspornik na dodatkowe urządzenia Schładzany schowek Wyłącznik prądu Schowek, gniazdo 12-Voltowe po lewej stronie, oświetlenie we wnęce sufitowej. Silnik Wstępny filtr paliwa Wstępny filtr paliwa z wstępnym podgrzewaniem Pakiet podgrzewający olej silnika, przekładni i hydrauliki Hamulec silnika Wersje wyposażenia Power Profi ProfiPlus Przekładnia napędowa Przekładnia nawrotna, funkcja Stop and Go Ostrzegawczy sygnał dźwiękowy podczas cofania Podwozie, bezpieczeństwo jazdy Hamulce pneumatyczne Automatyczna blokada osi skrętnej przyczepy Gniazdo sprężonego powietrza Duomatic Napęd 4x4 / Blokada mechanizmu różnicowego Komfortowe uruchomienie napędu na przednią oś i blokady mechanizmu różnicowego Mechanizm różnicowy przedni/tylny z blokadą wielotarczową 100% Napęd W.O.M. uruchamiany elektrohydraulicznie Tył: Końcówka napędu W.O.M. 540/540E/1000 obr./min. Przód: 540 lub 1000 obr./min. Zewnętrzna obsługa tylnego napędu W.O.M. i podnośnika Instalacja hydrauliczna Instalacja Load Sensing z pompą o zmiennej pojemności skokowej, wydatek 75 l/min. Instalacja Load Sensing z pompą o zmiennej pojemności skokowej, wydatek 110 l/min. Instalacja Load Sensing z pompą o zmiennej pojemności skokowej, wydatek 158 l/min. Podnośnik obsługiwany elektrohydraulicznie, jednostronnego działania (EHR) Podnośnik obsługiwany elektrohydraulicznie, dwustronnego działania (EHR) Obsługa liniowa hydrauliki 1-szy i 2-gi rozdzielacz hydrauliczny z tyłu 3-ci rozdzielacz hydrauliczny z tyłu 4-ty rozdzielacz hydrauliczny z tyłu lub 3-ci rozdzielacz hydrauliczny z tyłu i 1 rozdzielacz hydrauliczny z przodu 4-ty i 5-ty rozdzielacz hydrauliczny z tyłu 1-szy i 2-gi rozdzielacz hydrauliczny z przodu Radar Łącznik górny hydrauliczny Gniazdo hydrauliczne Power Beyond Uruchamianie rozdziel. hydraulicznych za pomocą dźwigni krzyżowej, tylne gniazda podłączane pod ciśnieniem Gniazda tylne podłączanie/odłączanie pod ciśnieniem Przedni obciążnik, gdy nie ma przedniego podnośnika Przedni podnośnik dwustr. dział. z obsługą zewnętrzną Przedni komfortowy podnośnik dwustronnego działania, z kontrolą pozycji, z obsługą zewnętrzną Przedni komfortowy podnośnik dwustr. dział., z kontrolą pozycji i przeniesieniem obciążenia, z obsługą zewn. (wyłącznie z tylnym podnośnikiem dwustr. działania). Wyposażenie Gniazdo przyczepy ABS Zaczep mechaniczny Zaczep. automatyczny obsługiwany z kabiny ciągnika Zaczep kulowy z regulacją wysokości Zaczep kulowy dolny Zaczep kulowy długi dolny Zaczep hitch Zaczep dolny Zaczep Piton Fix Obrot. światło ostrzegawcze po lewej i po prawej stronie Skrętne błotniki przednich kół Przednie obciążniki o różnych masach Obciążniki kół tylnych Ładowacz czołowy Rama dla ładowacza czołowego Ładowacz czołowy Cargo 4X/80 Ładowacz czołowy Cargo 4X/85
