1 Oprzyrządowanie doczepiane do koparek 01/2012

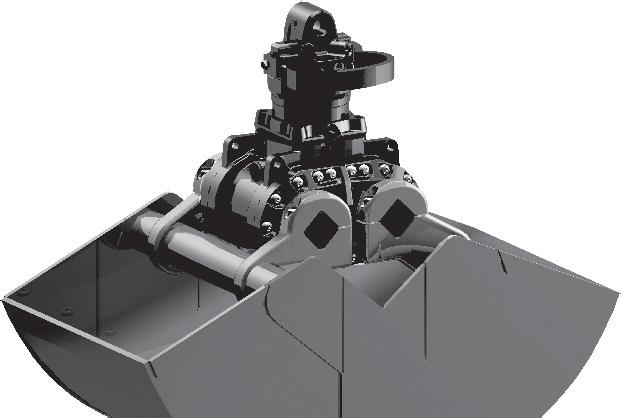

2 Chwytaki kopiące z Strona C05HPX-40 Chwytak kopiący z HPXdrive Kompletny pakiet z przykręcanymi zębami kopiącymi, rotatorem, zaworem zwrotnym i osłoną węży hydraulicznych, o pojemności 115 l 18 C05HPX-50 Chwytak kopiący z HPXdrive Kompletny pakiet z przykręcanymi zębami kopiącymi, rotatorem, zaworem zwrotnym i osłoną węży hydraulicznych, o pojemności 140 l 18 C05HPX-60 Chwytak kopiący z HPXdrive Kompletny pakiet z przykręcanymi zębami kopiącymi, rotatorem, zaworem zwrotnym i osłoną węży hydraulicznych, o pojemności 170 l 18 C08HPX-40 Chwytak kopiący z HPXdrive Kompletny pakiet z przykręcanymi zębami kopiącymi, rotatorem, zaworem zwrotnym i osłoną węży hydraulicznych, o pojemności 145 l 18 C08HPX-60 Chwytak kopiący z HPXdrive Kompletny pakiet z przykręcanymi zębami kopiącymi, rotatorem, zaworem zwrotnym i osłoną węży hydraulicznych, o pojemności 220 l 18 2

3 Państwa korzyści: Profesjonalne narzędzia dla profesjonalnych użytkowników Produkty najwyższej jakości teraz z krótszym czasem dostawy Gotowe do montażu i optymalnie dopasowane kompletne pakiety GWARANTOWANE Chwytaki kopiące z wymiennymi szczękami C12VE-60 Chwytak kopiący z wymiennymi szczękami Kompletny pakiet z przykręcanymi zębami kopiącymi, rotatorem, zaworem zwrotnym, osłoną węży hydraulicznych i 2-oma uchwytami oczkowymi do przyspawania C12VE-80 Chwytak kopiący z wymiennymi szczękami Kompletny pakiet z przykręcanymi zębami kopiącymi, rotatorem, zaworem zwrotnym, osłoną węży hydraulicznych i 2-oma uchwytami oczkowymi do przyspawania C18VE-60 Chwytak kopiący z wymiennymi szczękami Kompletny pakiet z przykręcanymi zębami kopiącymi, rotatorem, zaworem zwrotnym, osłoną węży hydraulicznych i 2-oma uchwytami oczkowymi do przyspawania C18VE-80 Chwytak kopiący z wymiennymi szczękami Kompletny pakiet z przykręcanymi zębami kopiącymi, rotatorem, zaworem zwrotnym, osłoną węży hydraulicznych i 2-oma uchwytami oczkowymi do przyspawania Strona 26, 42 26, Tiltrotatory - Głowice wychylno obrotowe TR06NOX Tiltrotator-Głowica wychylno obrotowa 90 TR10NOX Tiltrotator-Głowica wychylno obrotowa 90 TR18NOX Tiltrotator-Głowica wychylno obrotowa 90 TR25NOX Tiltrotator-Głowica wychylno obrotowa 90 3

4 Napędy wychylne Strona RA / RA / RA Napęd wychylny 89 RA / RA / RA Napęd wychylny 89 RA / RA / RA Napęd wychylny 89 RA / RA Napęd wychylny 89 RA / RA Napęd wychylny 1) 89 RA / RA Napęd wychylny 1) 89 1) Dostępny od 4. kwartału 2012 roku 4

5 Państwa korzyści: Profesjonalne narzędzia dla profesjonalnych użytkowników Produkty najwyższej jakości teraz z krótszym czasem dostawy Gotowe do montażu i optymalnie dopasowane kompletne pakiety GWARANTOWANE Chwytaki uniwersalne z siłownikiem w poziomie A02H-30 Chwytak uniwersalny Kompletny pakiet z przykręcanymi zębami kopiącymi, rotatorem i zaworem zwrotnym Strona 30 A03H-40 Chwytak uniwersalny Kompletny pakiet z przykręcanymi zębami kopiącymi, rotatorem i zaworem zwrotnym 31 Chwytaki uniwersalne z siłownikiem w poziomie A05H-40 Chwytak uniwersalny Kompletny pakiet z przykręcanymi zębami kopiącymi, rotatorem i zaworem zwrotnym A08H-50 Chwytak uniwersalny Kompletny pakiet z wtykanymi zębami kopiącymi, rotatorem i zaworem zwrotnym Chwytaki uniwersalne z A05HPX-40 Chwytak uniwersalny Kompletny pakiet z wetkniętymi, kutymi zębami kopiącymi, rotatorem i zaworem zwrotnym 32 A09HPX-50 Chwytak uniwersalny Kompletny pakiet z wetkniętymi, kutymi zębami kopiącymi, rotatorem i zaworem zwrotnym 32 5

6 Zagęszczarki uniwersalne Strona MAU 06 Zagęszczarka uniwersalna do koparek o masie operacyjnej od 1 do 6 t 38 MAU 08 Zagęszczarka uniwersalna do koparek o masie operacyjnej od 5 do 8 t 38 MAU 14 Zagęszczarka uniwersalna do koparek o masie operacyjnej od 9 do 14 t 38 MAU 18 Zagęszczarka uniwersalna do koparek o masie operacyjnej od 12 do 18 t 38 MAU 24 Zagęszczarka uniwersalna do koparek o masie operacyjnej od 19 do 24 t 38 Płyty wibracyjne MVP 06 Płyta wibracyjna 38 MVP 08 Płyta wibracyjna 38 MVP 14 Płyta wibracyjna 38 MVP 18 Płyta wibracyjna 38 MVP 24 Płyta wibracyjna 38 Tarcze do cięcia asfaltu ASF M Tarcza do cięcia asfaltu z szybkozłączem S40, S45 lub S50 38 ASF M Tarcza do cięcia asfaltu z szybkozłączem S

7 Państwa korzyści: Profesjonalne narzędzia dla profesjonalnych użytkowników Produkty najwyższej jakości teraz z krótszym czasem dostawy Gotowe do montażu i optymalnie dopasowane kompletne pakiety GWARANTOWANE Zagęszczarki z trwale zamontowaną płytą wibracyjną Strona MAV 08 Zagęszczarka do koparek o masie operacyjnej od 1 do 8 t 38 MAV 18 Zagęszczarka do koparek o masie operacyjnej od 9 do 18 t 38 MAV 35 Zagęszczarka do koparek o masie operacyjnej od 19 do 35 t 38 MAV 40 Zagęszczarka do koparek o masie operacyjnej od 25 do 40 t 38 MAV 45 Zagęszczarka do koparek o masie operacyjnej od 41 do 45 t 38 Zespoły napędowe dla świdrów do kopania dołków AS03 Zespół napędowy dla świdrów do kopania dołków Moment obrotowy 1952 Nm AS05 Zespół napędowy dla świdrów do kopania dołków Moment obrotowy 3750 Nm AS08 Zespół napędowy dla świdrów do kopania dołków Moment obrotowy 5500 Nm AS10 Zespół napędowy dla świdrów do kopania dołków Moment obrotowy 7400 Nm dostępne wiertła: wybór i ceny patrz str. 37 7

8 Chwytaki wyburzeniowo-sortujące Heavy Duty Strona D15H-P-75HD Chwytak wyburzeniowo-sortujący Heavy Duty Kompletny pakiet ze zintegrowanym mechanizmem obrotowym, wymiennymi krawędziami tnącymi i zaworem zwrotnym 59, 76 D16H-P-90HD Chwytak wyburzeniowo-sortujący Heavy Duty Kompletny pakiet ze zintegrowanym mechanizmem obrotowym, wymiennymi krawędziami tnącymi i zaworem zwrotnym 59, 76 D19H-P-85HD Chwytak wyburzeniowo-sortujący Heavy Duty Kompletny pakiet ze zintegrowanym mechanizmem obrotowym, wymiennymi krawędziami tnącymi i zaworem zwrotnym 59, 76 D20H-P-100HD Chwytak wyburzeniowo-sortujący Heavy Duty Kompletny pakiet ze zintegrowanym mechanizmem obrotowym, wymiennymi krawędziami tnącymi i zaworem zwrotnym 59, 76 D24H-P-100HD Chwytak wyburzeniowo-sortujący Heavy Duty Kompletny pakiet ze zintegrowanym mechanizmem obrotowym, wymiennymi krawędziami tnącymi i zaworem zwrotnym 59, 76 D32H-P-110HD Chwytak wyburzeniowo-sortujący Heavy Duty Kompletny pakiet ze zintegrowanym mechanizmem obrotowym, wymiennymi krawędziami tnącymi i zaworem zwrotnym 59, 76 D40H-P-125HD Chwytak wyburzeniowo-sortujący Heavy Duty Kompletny pakiet ze zintegrowanym mechanizmem obrotowym (2 silniki), wymiennymi krawędziami tnącymi i zaworem zwrotnym 59, 76 8

9 Państwa korzyści: Profesjonalne narzędzia dla profesjonalnych użytkowników Produkty najwyższej jakości teraz z krótszym czasem dostawy Gotowe do montażu i optymalnie dopasowane kompletne pakiety GWARANTOWANE Chwytaki wyburzeniowo-sortujące z Strona D05HPX-50 Chwytak wyburzeniowo-sortujący Kompletny pakiet z rotatorem, zaworem zwrotnym i wymiennymi krawędziami tnącymi 29, 73 D09HPX-60 Chwytak wyburzeniowo-sortujący Kompletny pakiet z rotatorem, zaworem zwrotnym i wymiennymi krawędziami tnącymi 29, 74 9

10 Chwytaki wieloszczękowe Strona P22V H Chwytak wieloszczękowy Kompletny pakiet z rotatorem, płytą czołową i zaworem zwrotnym 63 P30V H Chwytak wieloszczękowy Kompletny pakiet z rotatorem, płytą czołową i zaworem zwrotnym 64 P40V H Chwytak wieloszczękowy Kompletny pakiet z rotatorem, płytą czołową i zaworem zwrotnym 65 P40VHD H Chwytak wieloszczękowy Kompletny pakiet z rotatorem, płytą czołową, osłoną węży hydraulicznych i zaworem zwrotnym 66 P51V H Chwytak wieloszczękowy Kompletny pakiet z rotatorem, płytą czołową i zaworem zwrotnym 67 P51VHD H Chwytak wieloszczękowy Kompletny pakiet z rotatorem, płytą czołową, osłoną węży hydraulicznych i zaworem zwrotnym 68 10

11 Państwa korzyści: Profesjonalne narzędzia dla profesjonalnych użytkowników Produkty najwyższej jakości teraz z krótszym czasem dostawy Gotowe do montażu i optymalnie dopasowane kompletne pakiety GWARANTOWANE Procesory Multi-Quick Strona MQP-25 Procesor Multi-Quick Kompletny pakiet z mechanizmem obrotowym i wkręcanym adapterem 81 MQP-30 Procesor Multi-Quick Kompletny pakiet z mechanizmem obrotowym i wkręcanym adapterem 81 MQP-45 Procesor Multi-Quick Kompletny pakiet z mechanizmem obrotowym i wkręcanym adapterem 81 Nożyce wyburzeniowe i do cięcia złomu DRS-30-A Nożyce wyburzeniowe i do cięcia złomu Kompletne pakiety z mechanizmem obrotowym i wkręcanym adapterem 84 DRS-45-A Nożyce wyburzeniowe i do cięcia złomu Kompletny pakiet z mechanizmem obrotowym i wkręcanym adapterem apte 84 DRS-60-A Nożyce wyburzeniowe i do cięcia złomu Kompletne pakiety z mechanizmem obrotowym i wkręcanym adapterem 84 DRS-75-A Nożyce wyburzeniowe i do cięcia złomu Kompletne pakiety z mechanizmem obrotowym i wkręcanym adapterem 84 11

12 str. 13 Roboty ziemne oraz ogrodnictwo i kształtowanie krajobrazu 1 t - 12 t str. 39 Roboty ziemne 12 t - 27 t str. 53 Zastosowania przemysłowe 15 t - 80 t str. 69 Wyburzanie i recykling 1 t t wraz z ustawowym podatkiem VAT 12 str. 87 Akcesoria i technika

13 Roboty ziemne oraz ogrodnictwo i kształtowanie krajobrazu 1 t - 12 t 01/ wraz z ustawowym podatkiem VAT 13

14 Treść Przegląd chwytaków 15 Chwytaki kopiące do koparek do 2t masy operacyjnej z poziomymi siłownikami: C02H 16 do 3t masy operacyjnej z poziomym siłownikiem: C03H 17 do 8t masy operacyjnej z : C05HPX / C08HPX 18 z poziomym siłownikiem: C05H 19 z poziomym siłownikiem: C08H 20 do 8t masy operacyjnej z pionowymi siłownikami: C08V 21 z pionowym siłownikiem: C08F 22 z pionowym siłownikiem i wymiennymi szczękami: C08VE 23 do 10t masy operacyjnej z poziomym siłownikiem: C10H 24 do 12t masy operacyjnej z poziomym siłownikiem: C12H 25 z pionowymi siłownikami i wymiennymi szczękami: C12VE 26 Wymienne szczęki do C12VE 27 Chwytaki wyburzeniowo-sortujące do koparek do 2t masy operacyjnej: z poziomymi siłownikami: D02H 28 do 9t masy operacyjnej z : D03HPX / D05HPX / D09HPX 29 Chwytaki uniwersalne do koparek do 2t masy operacyjnej z poziomymi siłownikami: A02H 30 do 5t masy operacyjnej z poziomymi siłownikami: A03H / A05H 31 do 9t masy operacyjnej z : A05HPX / A09HPX 32 do 8t masy operacyjnej z poziomymi siłownikami: A08H 33 Chwytaki do kamieni do koparek do 8t masy operacyjnej z : R05HPX / R08HPX 34 do 13t masy operacyjnej z poziomymi siłownikami: R12H 35 Zespoły napędowe i świdry do kopania dołków Zespoły napędowe AS03 / AS05 / AS08 / AS10 36 Świdry do kopania dołków BS BS-800 do pracy standardowej i w trudnych warunkach 37 Zagęszczarki uniwersalne do 45t masy operacyjnej Zagęszczarka: MAV 38 do 24t masy operacyjnej Zagęszczarki uniwersalne: MAU 38 > Więcej informacji na temat wyrobów firmy znajdą Państwo na stronie internetowej 14

15 Przegląd chwytaków Seria Masa operacyjna koparki (t) Chwytaki kopiące (C = Chwytak kopiący / Clamshell bucket) C02H C03H C05H C05HPX C08H C08V C08F C08VE C08HPX C10H C12H C12VE Chwytaki wyburzeniowo-sortujące (D = Chwytak wyburzeniowo-sortujący / Demolition grab) D02H D03HPX D05HPX D09HPX Chwytaki uniwersalne (A = Chwytak uniwersalny / Allround grab) A02H A03H A05H A05HPX A09HPX A08H Chwytaki do kamieni (R = Chwytak do kamieni / Rock grab) R05HPX R08HPX R12H Świdry do kopania dołków Zespoły napędowe dla świdrów do kopania dołków AS03 AS05 AS08 AS10 Zagęszczarki uniwersalne MAV 08 MAV 18 MAV 35 MAV 40 MAV 45 MAU 06 MAU 08 MAU 14 MAU 18 MAU Legenda: Siłownik ułożony poziomo (H = poziomy) Siłownik pionowy (V = pionowy, typ E = z wymiennymi szczękami) Pozostałe 15

16 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t C02H Solidny chwytak kopiący w wersji kompaktowej do minikoparek o masie operacyjnej od 1t do 2t Chwytaki kopiące Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem łożyskowaniu. Maksymalna wysokość załadunku dzięki kompaktowej konstrukcji. Dobre właściwości wykonywania wykopów dzięki dużej sile zamykania (24 kn przy ciśnieniu roboczym 20 MPa). Chwytaki kopiące C02H Szerokość B Pojemność Ilość Masa Obciążenie graniczne (mm) (litrów) zębów (kg) (kg) C02H C02H C02H Zakres dostawy: chwytak, przykręcane zęby kopiące, rotator, zawór zwrotny i osłona węży hydraulicznych Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 04 F 84 x Akcesoria KM 501 1t-8t KM 511 1t-8t SW01 cardanic SW03 cardanic KM 680 1t-4t Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS01 bez zawieszenia / przegub krzyżowy - do 2t Adapter chwytaka Lehnhoff SW/MS03 bez zawieszenia / przegub krzyżowy - do 5t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Wypychacz Ciśnienie robocze: Zalecana wydajność: maks. 20 MPa (200 bar) l/min O 16

17 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t Chwytaki kopiące Solidny chwytak kopiący w wersji kompaktowej do minikoparek o masie operacyjnej od 2t do 3t C03H Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem łożyskowaniu. Maksymalna wysokość załadunku dzięki kompaktowej konstrukcji. Dobre właściwości wykonywania wykopów dzięki dużej sile zamykania (26 kn przy ciśnieniu roboczym 26 MPa). Osłona siłownika (od szerokości konstrukcyjnej 350 mm). Chwytaki kopiące C03H Szerokość B Pojemność Ilość Masa Obciążenie graniczne (mm) (litrów) zębów (kg) (kg) C03H C03H C03H C03H C03H C03H Zakres dostawy: chwytak, przykręcane zęby kopiące, rotator, osłona siłownika (od szerokości konstrukcyjnej 350 mm), zawór zwrotny i osłona węży hydraulicznych Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 04 F 84 x Akcesoria KM 501 1t-8t KM 511 1t-8t SW01 cardanic SW03 cardanic KM 680 1t-4t Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS01 bez zawieszenia / przegub krzyżowy - do 2t Adapter chwytaka Lehnhoff SW/MS03 bez zawieszenia / przegub krzyżowy - do 5t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Wypychacz Ciśnienie robocze: Zalecana wydajność: maks. 26 MPa (260 bar) l/min O 17

18 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t C05HPX / C08HPX Chwytak kopiący do wszechstronnego stosowania z bezobsługowym do koparek kompaktowych o masie operacyjnej od 3t do 8t - rewolucyjna zasada napędu. Wytwarzanie momentu obrotowego przez dwa wały, posiadające przeciwbieżne gwinty Helix, które napędzane są hydraulicznie przez jeden tłok. Żadnych siłowników hydraulicznych. 50% dłuższy okres użytkowania napędu dzięki bezobsługowości (wszystkie ruchome elementy poruszają się w kąpieli olejowej) i odporności związanej z kompaktową konstrukcją napędu. Stała siła zamykania (C05: 25 kn / C08: 22 kn przy ciśnieniu wewnętrznym 26 MPa) przez cały proces chwytania. Wszechstronne możliwości zastosowania dzięki łatwej wymianie szczęk. Wysoka trwałość szczęk dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Chwytaki kopiące z Chwytaki kopiące C05HPX Szerokość B Pojemność Ilość Masa Obciążenie graniczne Masa operacyjna (mm) (litrów) zębów (kg) (kg) (t) C05HPX C05HPX C05HPX C05HPX C05HPX Chwytaki kopiące C08HPX Szerokość B Pojemność Ilość Masa Obciążenie graniczne Masa operacyjna (mm) (litrów) zębów (kg) (kg) (t) C08HPX C08HPX C08HPX C08HPX C08HPX Zakres dostawy C05/C08HPX: chwytak, przykręcane zęby kopiące, rotator, zawór zwrotny i osłona węży hydraulicznych Uwaga: Wymienne szczęki do C05HPX i C08HPX patrz Akcesoria i technika. Zastosowania specjalne na zapytanie Rotator Bezpośrednie połączenie z rotatorem, brak węży łączących. Nieograniczony zakres obrotu. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment Maks. moment (szerokość x Ø sworznia) obrotowy zginający (mm) (Nm) (Nm) C05HPX: KM 04 F140-30VE 84 x C08HPX: KM 04 F140-30USE 84 x Akcesoria KM 501 1t-8t KM 511 1t-8t SW03 cardanic SW08 cardanic KM 680 5t-8t KM hook set 2 KM set KM Ciśnienie robocze: Zalecana wydajność: C08HPX Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS03 bez zawieszenia / przegub krzyżowy - do 5t Adapter chwytaka Lehnhoff SW/MS08 bez zawieszenia / przegub krzyżowy - do 12t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Wypychacz Haki do przyspawania (2 sztuki) Wymienne krawędzie tnące Przedłużenie chwytaka do budowy kanałów i budownictwa podziemnego mm (60 kg) maks. 32 MPa (320 bar), wewnętrzne ograniczenie ciśnienia do 26 MPa (260 bar) l/min C05HPX C08HPX 18

19 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t Chwytaki kopiące Solidny chwytak kopiący w wersji kompaktowej do minikoparek i koparek kompaktowych o masie operacyjnej od 3t do 5t C05H Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem łożyskowaniu. Maksymalna wysokość załadunku dzięki kompaktowej konstrukcji. Dobre właściwości wykonywania wykopów dzięki dużej sile zamykania (21 kn przy ciśnieniu roboczym 26 MPa). Osłona siłownika (od szerokości konstrukcyjnej 350 mm). Chwytaki kopiące C05H Szerokość B Rozpiętość otwarcia Pojemność Ilość Masa Obciążenie (mm) A (mm) (litrów) zębów (kg) graniczne (kg) C05H C05H C05H C05H C05H C05H C05H Zakres dostawy: chwytak, przykręcane zęby kopiące, rotator, osłona siłownika (od szerokości konstrukcyjnej 350 mm), zawór zwrotny i osłona węży hydraulicznych Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment Maks. moment (szerokość x Ø sworznia) obrotowy zginający (mm) (Nm) (Nm) KM 04 F 84 x Akcesoria KM 501 1t-8t KM 511 1t-8t SW03 cardanic KM 680 5t-8t Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS03 bez zawieszenia / przegub krzyżowy - do 5t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Wypychacz Ciśnienie robocze: Zalecana wydajność: maks. 26 MPa (260 bar) l/min O 19

20 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t C08H Solidny chwytak kopiący do codziennego zastosowania do koparek o masie operacyjnej od 4t do 8t Chwytaki kopiące Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem łożyskowaniu. Maksymalna wysokość załadunku dzięki kompaktowej konstrukcji. Dobre właściwości wykonywania wykopów dzięki dużej sile zamykania (21 kn przy 26 MPa, 26 kn przy ciśnieniu roboczym 32 MPa). Chwytaki kopiące C08H Szerokość B Pojemność Ilość Masa Obciążenie (mm) (litrów) zębów (kg) graniczne (kg) C08H C08H C08H C08H C08H Zakres dostawy: chwytak, przykręcane zęby kopiące, rotator, zawór zwrotny i osłona węży hydraulicznych Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 04 F140-30USE 84 x Akcesoria KM 501 1t-8t KM 511 1t-8t SW03 cardanic SW08 cardanic KM 680 5t-8t Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS03 bez zawieszenia / przegub krzyżowy - do 5t Adapter chwytaka Lehnhoff SW/MS08 bez zawieszenia / przegub krzyżowy - do 12t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Wypychacz Ciśnienie robocze: Zalecana wydajność: maks. 32 MPa (320 bar) l/min 20

21 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t Chwytak kopiący z pionowym siłownikiem hydraulicznym Chwytak z pionowym siłownikiem hydraulicznym do budownictwa ziemnego i podziemnego do koparek o masie operacyjnej od 4t do 8t - idealny do wykopów pod fundamenty, kanały kablowe itd. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Ochrona przed uszkodzeniami dzięki bezpiecznej lokalizacji siłownika hydraulicznego w szufladzie, krótkie prowadzenie węża. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem łożyskowaniu. Dobre właściwości wykonywania wykopów dzięki dużej sile zamykania (21 kn przy 26 MPa, 26 kn przy ciśnieniu roboczym 32 MPa). C08V > Alternatywnie można do C08V zastosować C08HPX z przedłużeniem chwytaka. Chwytaki kopiące C08V Szerokość B Pojemność Ilość Masa Obciążenie (mm) (litrów) zębów (kg) graniczne (kg) C08V C08V C08V C08V C08V Zakres dostawy: chwytak, przykręcane zęby kopiące, rotator, zawór zwrotny i osłona węży hydraulicznych Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maksymalny moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 04 F140-30USE 84 x Akcesoria KM 501 1t-8t KM 511 1t-8t SW03 cardanic SW08 cardanic KM 680 5t-8t Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS03 bez zawieszenia / przegub krzyżowy - do 5t Adapter chwytaka Lehnhoff SW/MS08 bez zawieszenia / przegub krzyżowy - do 12t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Wypychacz Ciśnienie robocze: Zalecana wydajność: maks. 32 MPa (320 bar) l/min 21

22 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t C08F Chwytak kopiący z pionowym siłownikiem hydraulicznym Chwytak z pionowym siłownikiem hydraulicznym do koparek o masie operacyjnej od 4t do 8t - specjalnie do wykonywania dołów pod fundamenty i wykopów Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Ochrona przed uszkodzeniami dzięki bezpiecznej lokalizacji siłownika hydraulicznego we wsporniku szczęk, krótkie prowadzenie węża. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem łożyskowaniu. Dobre właściwości wykonywania wykopów dzięki dużej sile zamykania (24 kn do 34 kn przy ciśnieniu roboczym 26 MPa). Seryjnie wyposażony w wyrzutnik. Chwytaki kopiące C08F Szerokość Rozpiętość Wysokość Pojemność Ilość Masa Obciążenie Siła zamy- B otwarcia A C + rotator zębów grakania (mm) (mm) (mm) (litrów) (kg) niczne (kg) (kn) C08F C08F C08F C08F C08F Zakres dostawy: chwytak, przykręcane zęby kopiące, rotator, osłona węży hydraulicznych, zawór zwrotny i wyrzutnik Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maksymalny moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 04 F140-30USE 84 x Akcesoria KM 501 1t-8t KM 511 1t-8t SW03 cardanic SW08 cardanic Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS03 bez zawieszenia / przegub krzyżowy - do 5t Adapter chwytaka Lehnhoff SW/MS08 bez zawieszenia / przegub krzyżowy - do 12t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Ciśnienie robocze: Zalecana wydajność: maks. 26 MPa (260 bar) l/min 22

23 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t Chwytaki kopiące z wymiennymi szczękami Chwytak kopiący z wymiennymi szczękami i pionowym siłownikiem do koparek o masie operacyjnej od 4t do 8t - dzięki szybkiej wymianie szczęk idealny do wszechstronnych zastosowań w budownictwie ziemnym, ogrodnictwie, budowie kanałów, do prac leśnych itd. Szczęki można wymienić w ciągu 4 minut. Niedrogie rozwiązanie, ponieważ wymieniane są jedynie szczęki, wspornik szczęk, hydraulika i łożyskowania pozostają niezmienione. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem łożyskowaniu. Dobre właściwości wykonywania wykopów dzięki dużej sile zamykania (26 kn przy ciśnieniu roboczym 32 MPa). C08VE Chwytaki kopiące C08VE Szerokość B Pojemność Ilość Masa Obciążenie (mm) (litrów) zębów (kg) graniczne (kg) C08VE C08VE C08VE C08VE C08VE Zakres dostawy: chwytak, przykręcane zęby kopiące, rotator, zawór zwrotny i osłona węży hydraulicznych Szczęki wymienne C08VE-S Szerokość B Pojemność Ilość Masa Obciążenie (mm) (litrów) zębów (kg) graniczne (kg) C08VE-32S C08VE-40S C08VE-50S C08VE-60S C08VE-80S Uwaga: Szczęki można wymieniać. Dostępne są również kształty specjalne Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 04 F140-30USE 84 x Akcesoria Opis KM 501 1t-8t Górne zawieszenie bez hamulca wahadłowego KM 511 1t-8t Górne zawieszenie z hamulcem wahadłowym SW03 cardanic Adapter chwytaka Lehnhoff SW/MS03 bez zawieszenia / przegub krzyżowy - do 5t SW08 cardanic Adapter chwytaka Lehnhoff SW/MS08 bez zawieszenia / przegub krzyżowy - do 12t KM 680 5t-8t Wypychacz Ciśnienie robocze: Zalecana wydajność: maks. 32 MPa (320 bar) l/min Szczęki do kamieni Szczęki do kopania Moduł chwytaka Szczęki do rur Szczęki studzienne B Szczęki do drewna Szczęki do siana i prac leśnych 23

24 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t C10H Chwytaki kopiące Solidny chwytak kopiący do koparek o masie operacyjnej od 6t do 10t Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem łożyskowaniu. Maksymalna wysokość załadunku dzięki kompaktowej konstrukcji. Dobre właściwości wykonywania wykopów dzięki dużej sile zamykania (37 kn przy ciśnieniu roboczym 32 MPa). Chwytaki kopiące C10H Szerokość B Pojemność Ilość Masa Obciążenie (mm) (litrów) zębów (kg) graniczne (kg) C10H C10H C10H C10H C10H C10H Zakres dostawy: chwytak, przykręcane zęby kopiące, rotator, zawór zwrotny i osłona węży hydraulicznych Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 06 F x Akcesoria KM 501 6t-12t KM 511 6t-12t SW08 cardanic KM 680 9t-12t Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS08 bez zawieszenia / przegub krzyżowy - do 12t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Wypychacz Ciśnienie robocze: Zalecana wydajność: maks. 32 MPa (320 bar) l/min 24

25 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t Chwytaki kopiące C12H Solidny chwytak kopiący do koparek o masie operacyjnej od 9t do 12t Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem łożyskowaniu. Maksymalna wysokość załadunku dzięki kompaktowej konstrukcji. Dobre właściwości wykonywania wykopów dzięki dużej sile zamykania (37 kn przy ciśnieniu roboczym 32 MPa). Chwytaki kopiące C12H Szerokość B Pojemność Ilość Masa Obciążenie (mm) (litrów) zębów (kg) graniczne (kg) C12H C12H C12H C12H C12H Zakres dostawy: chwytak, przykręcane zęby kopiące, rotator, zawór zwrotny i osłona węży hydraulicznych Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 07 F x Akcesoria KM 501 6t-12t KM 511 6t-12t SW08 cardanic SW10 cardanic KM 680 9t-12t Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS08 bez zawieszenia / przegub krzyżowy - do 12t Adapter chwytaka Lehnhoff SW/MS10 bez zawieszenia / przegub krzyżowy - do 19t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Wypychacz Ciśnienie robocze: Zalecana wydajność: maks. 32 MPa (320 bar) l/min

26 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t C12VE Chwytak kopiący z wymiennymi szczękami i pionowym siłownikiem do koparek o masie operacyjnej od 9t do 12t - dzięki szybkiej wymianie szczęk idealny do wszechstronnego stosowania w budownictwie ziemnym, ogrodnictwie, budowie kanałów, do prac leśnych itd. Szczęki można wymienić w ciągu 4 minut. Chwytaki kopiące z wymiennymi szczękami Niedrogie rozwiązanie, ponieważ wymieniane są jedynie szczęki, wspornik szczęk, hydraulika i łożyskowania pozostają niezmienione. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem stalowemu łożyskowaniu. Dobre właściwości wykonywania wykopów dzięki dużej sile zamykania (39 kn przy ciśnieniu roboczym 32 MPa). Chwytaki kopiące C12VE Szerokość B Pojemność Ilość Masa Obciążenie (mm) (litrów) zębów (kg) graniczne (kg) C12VE C12VE C12VE C12VE C12VE C12VE Zakres dostawy: chwytak, przykręcane zęby kopiące, rotator, zawór zwrotny i osłona węży hydraulicznych, 2 uchwyty oczkowe do przyspawania Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 10 F x Akcesoria KM 501 9t-12t KM 511 9t-12t SW08 cardanic SW10 cardanic KM 680 C12VE/C18VE Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS08 bez zawieszenia / przegub krzyżowy - do 12t Adapter chwytaka Lehnhoff SW/MS10 bez zawieszenia / przegub krzyżowy - do 19t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Wypychacz Ciśnienie robocze: Zalecana wydajność: maks. 32 MPa (320 bar) l/min O Holzgreiferzinken Brunnenschalen 1570 Steingreiferzinken Greifereinheit C12VE / C18VE Rohrgreiferschalen Bahnschwellenzinken B Grabschalen Fundamentschalen offen 1100 mm Fundamentschalen offen 800 mm Heu- und Forstzinken 26

27 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t Szczęki wymienne Wymienne szczęki do C12VE Dostępne we wszystkich szerokościach konstrukcyjnych, wymienne między sobą. Bardzo szybka wymiana dzięki ułatwiającym ją elementom. C12VE Szerokość Rozpiętość otwarcia Wysokość kompletna Pojemność Ilość zębów Masa zestawu wymiennego Masa kompletna Obciążenie graniczne Siła zamykania (mm) (mm) (mm) (litrów) (kg) (kg) (kg) (kn) Szczęki do kopania C12VE-32S C12VE-40S C12VE-50S C12VE-60S C12VE-70S C12VE-80S Szczęki do fundamentów C12VE-32S EG C12VE-40S EG C12VE-80S EG Szczęki do rur C12VE-80S PG mm Szczęki studzienne C12VE-100S WSG Uwaga: Większe szczęki dostępne na zamówienie. Szczęki do siana i prac leśnych A12VE-94S A12VE-122S Szczęki do kamieni R12VE-48S ,50 m Szczęki do drewna T12VE-47S ,50 m Szczęki do podkładów kolejowych C12VE-50S RG Zakres dostawy: wymienne szczęki, zęby kopiące (w przypadku szczęk do kopania, do fundamentów i szczęk studziennych), zestaw elementów ułatwiających wymianę i wypychacze dla sworzni wymiennych Uwaga: Szczęki specjalne dostępne są na zapytanie. 27

28 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t D02H Chwytak wyburzeniowo-sortujący do koparek o masie operacyjnej od 1t do 2t - uniwersalne narzędzie do lekkich robót wyburzeniowych i sortowania wszelkiego rodzaju Chwytak wyburzeniowo-sortujący Perforowana tylna ściana przepuszcza pył i żwir, uniemożliwiając jednocześnie zaklinowanie się dużych elementów. Wyjątkowo wytrzymały dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Wymienne krawędzie tnące mogą być stosowane obustronnie. Zintegrowany zawór zwrotny gwarantuje bezpieczne trzymanie materiałów. Precyzyjne pozycjonowanie dzięki nabudowanemu rotatorowi. Duża siła zamykania dzięki siłownikowi ułożonemu poziomo (20 kn przy ciśnieniu roboczym 200 bar). Chwytaki wyburzeniowo-sortujące D02H Szerokość Rozpiętość Wysokość Pojemność Masa Siła zamykania Masa B otwarcia A C operacyjna (mm) (mm) (mm) (litrów) (kg) (kn) (t) D02H Zakres dostawy: chwytak wyburzeniowo-sortujący, rotator, zawór zwrotny, wymienne krawędzie tnące Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maksymalny moment (otwory / Ø schemat otworów) zginający (mm) (Nm) (Nm) KM 04 F140/ x M 12 / Akcesoria KM 691 2t KM 690 2t SW01 rigid Opis Kołnierz adaptera do rozwiązania własnego - do 2t Uchwyt do trwałego zamontowania - do 2t Adapter wkręcany SW01 do zamocowania do Lehnhoff SW/MS01 - do 2t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Ciśnienie robocze: Zalecana wydajność: maks. 20 MPa (200 bar) l/min D02H 28

29 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t Chwytaki wyburzeniowo-sortujące z D03HPX / D05HPX / D09HPX Chwytak wyburzeniowo-sortujący z bezobsługowym do koparek o masie operacyjnej do 3t, 5t bądź 9t - uniwersalne narzędzie do lekkich robót wyburzeniowych i sortowania wszelkiego rodzaju - rewolucyjna zasada napędu. Wytwarzanie momentu obrotowego przez dwa wały, posiadające przeciwbieżne gwinty Helix, które napędzane są hydraulicznie przez jeden tłok. Żadnych siłowników hydraulicznych. 50% dłuższy okres użytkowania napędu dzięki bezobsługowości (wszystkie ruchome elementy poruszają się w kąpieli olejowej) i odporności związanej z kompaktową konstrukcją napędu. Siła zamykania niezmienna przez cały proces chwytania. Wszechstronne możliwości zastosowania dzięki łatwej wymianie szczęk. Perforowana tylna ściana przepuszcza pył i żwir, uniemożliwiając jednocześnie zaklinowanie się dużych elementów. Zintegrowany zawór zwrotny gwarantuje bezpieczne trzymanie materiałów. Wymienne krawędzie tnące (mogą być stosowane obustronnie) wykonane z materiału o twardości Brinella 500 HB. Chwytaki wyburzeniowo-sortujące D03HPX/D05HPX/D09HPX D09HPX Szerokość Rozpiętość Wysokość Pojemność Masa Obciążenie Siła zamykania Masa B otwarcia A C graniczne operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (t) D03HPX D05HPX D09HPX Zakres dostawy: chwytak wyburzeniowo-sortujący, rotator, zawór zwrotny, wymienne krawędzie tnące Rotator Bezpośrednie połączenie z, brak węży łączących. Nieograniczony zakres obrotu. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (otwory / Ø schemat otworów) zginający (mm) (Nm) (Nm) D03HPX: KM 06 F 173/180 6 x M16 / D05HPX: KM 10 F173/180 6 x M16 / D09HPX: KM 15 F273/ x M16 / Akcesoria KM 691 8t KM 690 8t OQ45 SW03 rigid SW08 rigid KM t-8t KM t-8t c Opis Kołnierz adaptera do rozwiązania własnego - do 8t Uchwyt do trwałego zamontowania - do 8t Adapter wkręcany do zamocowania na Oilquick OQ45-5t do 12t Adapter wkręcany SW03 do zamocowania do Lehnhoff SW/MS03 - do 5t Adapter wkręcany SW08 do zamocowania do Lehnhoff SW/MS08 - do 12t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa, gotowy do montażu we własnym zakresie Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa, łącznie z elementami montażowymi i montażem Ciśnienie robocze: Zalecana wydajność: maks. 32 MPa (320 bar), wewnętrzne ograniczenie ciśnienia do 26 MPa (260 bar) l/min D05HPX D09HPX 29

30 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t A02H Solidny chwytak uniwersalny do koparek o masie operacyjnej od 1t do 2t - przeznaczony zwłaszcza dla ogrodnictwa i kształtowania krajobrazu Chwytaki uniwersalne Wydajne narzędzie robocze zarówno do dokładnego pozycjonowania naturalnych kamieni, jak i do przenoszenia materiału wypełniającego - bez czasu przezbrajania. Dzięki swojej wyrafinowanej kinematyce i kształtowi szczęk chwytak może być stosowany również do ładowania, sortowania i wykonywania wykopów. Dokładność pozycjonowania osiągana jest dzięki trwałemu zamontowaniu na uchwycie łyżki. Chwytak potrzebuje trzech obwodów sterowania, łącznie z siłownikiem ramienia łyżki koparki. Alternatywnie zamiast trzeciego obiegu oleju funkcja chwytania i obracania może być przełączana przez zawór elektromagnetyczny. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Chwytaki uniwersalne A02H Szerokość Pojemność Ilość Masa Obciążenie Siła zamykania Masa operacyjna zębów graniczne (mm) (litrów) (kg) (kg) (kn) (t) A02H Zakres dostawy: chwytak, przykręcane zęby kopiące, rotator i zawór zwrotny Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment Maks. moment (otwory / Ø schemat otworów) obrotowy zginający (mm) (Nm) (Nm) KM 04 F140/ x M12 / Akcesoria KM 691 2t KM 690 2t SW01 rigid KM t-8t KM t-8t c Opis Kołnierz adaptera do rozwiązania własnego - do 2t Uchwyt do trwałego zamontowania - do 2t Adapter wkręcany do zamocowania do Lehnhoff SW/MS01 - do 2t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa, gotowy do montażu we własnym zakresie Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa, łącznie z elementami montażowymi i montażem Ciśnienie robocze: Zalecana wydajność: maks. 20 MPa (200 bar) l/min 30

31 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t Chwytaki uniwersalne Solidny chwytak uniwersalny do koparek o masie operacyjnej do 3t bądź 5t - przeznaczony zwłaszcza dla ogrodnictwa i kształtowania krajobrazu Wydajne narzędzie robocze zarówno do dokładnego pozycjonowania naturalnych kamieni, jak i do przenoszenia materiału wypełniającego - bez czasu przezbrajania. Dzięki swojej wyrafinowanej kinematyce i kształtowi szczęk chwytak może być stosowany również do ładowania, sortowania, wykonywania wykopów i robót wyburzeniowych. Dokładność pozycjonowania osiągana jest dzięki trwałemu zamontowaniu na uchwycie łyżki. Chwytak potrzebuje trzech obwodów sterowania, łącznie z siłownikiem ramienia łyżki koparki. Alternatywnie zamiast trzeciego obiegu oleju funkcja chwytania i obracania może być przełączana przez zawór elektromagnetyczny. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Chwytaki uniwersalne A03H i A05H A03H / A05H Szerokość Rozpiętość Wysokość Pojemność Ilość Masa Obciążenie Siła Masa otwarcia C zębów graniczne zamykania operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (t) A03H A05H Zakres dostawy: chwytak, przykręcane (A03H) lub wetknięte, kute (A05H) zęby kopiące, rotator i zawór zwrotny Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maksymalny moment (otwory / Ø schemat otworów) zginający (mm) (Nm) (Nm) A03H: KM 06 F173/180 6 x M16 / A05H: KM 10 F173/180 6 x M16 / Akcesoria KM 691 8t KM 690 8t SW03 rigid KM t-8t KM t-8t c Opis Kołnierz adaptera do rozwiązania własnego - do 8t Uchwyt do trwałego zamontowania - do 8t Adapter wkręcany do zamocowania do Lehnhoff SW/MS03 - do 5t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa, gotowy do montażu we własnym zakresie Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa, łącznie z elementami montażowymi i montażem Ciśnienie robocze: Zalecana wydajność: maks. 24 MPa (240 bar) l/min A05H O 31

32 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t A05HPX / A09HPX Chwytak uniwersalny z bezobsługowym do koparek o masie operacyjnej do 5t bądź 9t - przeznaczony zwłaszcza dla ogrodnictwa i kształtowania krajobrazu jako wydajne narzędzie robocze zarówno do dokładnego pozycjonowania naturalnych kamieni, jak i do przenoszenia materiału wypełniającego. - rewolucyjna zasada napędu. Wytwarzanie momentu obrotowego przez dwa wały, posiadające przeciwbieżne gwinty Helix, które napędzane są hydraulicznie przez jeden tłok. Żadnych siłowników hydraulicznych. 50% dłuższy okres użytkowania napędu dzięki bezobsługowości (wszystkie ruchome elementy poruszają się w kąpieli olejowej) i odporności związanej z kompaktową konstrukcją napędu. Siła zamykania niezmienna przez cały proces chwytania. Wszechstronne możliwości zastosowania dzięki łatwej wymianie szczęk. Zintegrowany zawór zwrotny gwarantuje bezpieczne trzymanie materiałów. Wymienne zęby kopiące. Chwytaki uniwersalne A05HPX/A09HPX Chwytaki uniwersalne z Szerokość Rozpiętość Wysokość Ilość Pojemność Masa Obciążenie Siła zamykania Moment Masa B otwarcia C zębów graniczne obrotowy operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (Nm) (t) A05HPX A09HPX Zakres dostawy: chwytak uniwersalny, rotator, wetknięte kute zęby kopiące, zawór zwrotny Rotator Bezpośrednie połączenie z, brak węży łączących. Nieograniczony zakres obrotu. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (otwory / Ø schemat otworów) zginający (mm) (Nm) (Nm) A05HPX: KM 10 F173/180 6 x M16 / A09HPX: KM 15 F273/ x M16 / Akcesoria KM 691 8t KM 690 8t OQ45 SW03 rigid SW08 rigid KM t-8t KM t-8t c Opis Kołnierz adaptera do rozwiązania własnego - do 8t Uchwyt do trwałego zamontowania - do 8t Adapter wkręcany do zamocowania na Oilquick OQ45-5t do 12t Adapter wkręcany SW03 do zamocowania do Lehnhoff SW/MS03 - do 5t Adapter wkręcany SW08 do zamocowania do Lehnhoff SW/MS08 - do 12t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa, gotowy do montażu we własnym zakresie Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa, łącznie z elementami montażowymi i montażem Ciśnienie robocze: Zalecana wydajność: maks. 32 MPa (320 bar), A05HPX: wewnętrzne ograniczenie ciśnienia do 26 MPa (260 bar) l/min O A05HPX A09HPX 32

33 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t Chwytaki uniwersalne Solidny chwytak uniwersalny do koparek o masie operacyjnej od 6t do 8t - przeznaczony zwłaszcza dla ogrodnictwa i kształtowania krajobrazu A08H Wydajne narzędzie robocze zarówno do dokładnego pozycjonowania naturalnych kamieni, jak i do przenoszenia materiału wypełniającego - bez czasu przezbrajania. Dzięki swojej wyrafinowanej kinematyce i kształtowi szczęk chwytak może być stosowany również do ładowania, sortowania, wykonywania wykopów i robót wyburzeniowych. Dokładność pozycjonowania osiągana jest dzięki trwałemu zamontowaniu na uchwycie łyżki. Chwytak potrzebuje trzech obwodów sterowania, łącznie z siłownikiem ramienia łyżki koparki. Alternatywnie zamiast trzeciego obiegu oleju funkcja chwytania i obracania może być przełączana przez zawór elektromagnetyczny. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Chwytaki uniwersalne A08H Szerokość Rozpiętość Wysokość Pojemność Ilość Masa Obciążenie Siła zamykanicyjna Masa opera- B otwarcia zębów graniczne (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (t) A08H Zakres dostawy: chwytak, wetknięte zęby kopiące, rotator i zawór zwrotny Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (otwory / Ø schemat otworów) zginający (mm) (Nm) (Nm) KM 07 F275/180V 6 x M16 / Akcesoria KM 691 8t KM 690 8t OQ45 SW08 rigid KM t-8t KM t-8t c Opis Kołnierz adaptera do rozwiązania własnego - do 8t Uchwyt do trwałego zamontowania - do 8t Adapter wkręcany do zamocowania na Oilquick OQ45-5t do 12t Adapter wkręcany do zamocowania do Lehnhoff SW/MS08 - do 12t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa, gotowy do montażu we własnym zakresie Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa, łącznie z elementami montażowymi i montażem Ciśnienie robocze: Zalecana wydajność: maks. 26 MPa (260 bar) l/min 33

34 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t R05HPX / R08HPX Chwytak do kamieni z bezobsługowym do koparek o masie operacyjnej do 5t bądź 8t do przenoszenia głazów narzutowych, kamieni licowych itd. Chwytaki do kamieni z - rewolucyjna zasada napędu. Wytwarzanie momentu obrotowego przez dwa wały, posiadające przeciwbieżne gwinty Helix, które napędzane są hydraulicznie przez jeden tłok. Żadnych siłowników hydraulicznych. 50% dłuższy okres użytkowania napędu dzięki bezobsługowości (wszystkie ruchome elementy poruszają się w kąpieli olejowej) i odporności związanej z kompaktową konstrukcją napędu. Stała siła zamykania (18 kn przy ciśnieniu wewnętrznym 26 MPa) przez cały proces chwytania. Wszechstronne możliwości zastosowania dzięki łatwej wymianie szczęk. Chwytaki do kamieni R05HPX/ R08HPX Szerokość Powierzchnia Masa Obciążenie Siła zamykania Masa operacyjna B (mm) przekroju poprzecznego (m 2 ) (kg) graniczne (kg) (kn) (t) R05HPX-0, , R08HPX-0, , Zakres dostawy: chwytak, rotator, osłona węży hydraulicznych i zawór zwrotny Rotator Bezpośrednie połączenie z, brak węży łączących. Nieograniczony zakres obrotu. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maksymalny moment (Ø sworznia x szerokość) zginający (mm) (Nm) (Nm) R05HPX: KM 04 F140-30VE 84 x R08HPX: KM 04 F140-30USE 84 x Akcesoria KM 501 1t-8t KM 511 1t-8t SW03 cardanic SW08 cardanic KM hook set 2 Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS03 bez zawieszenia / przegub krzyżowy - do 5t Adapter chwytaka Lehnhoff SW/MS08 bez zawieszenia / przegub krzyżowy - do 12t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Haki do przyspawania (2 sztuki) Ciśnienie robocze: Zalecana wydajność: maks. 32 MPa (320 bar), wewnętrzne ograniczenie ciśnienia do 26 MPa (260 bar) R05HPX: l/min; R08HPX: l/min R05HPX R08HPX 34

35 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t 13 t Chwytaki do kamieni Chwytak do kamieni do koparek o masie operacyjnej od 6t do 13t do osadzania i przeładunku kamieni naturalnych R12H Korzystny chwytak do kamieni do przegubowego montażu. Szczęki nasadzane do przemieszczania ziemi są celowym urządzeniem pomocniczym dla ogrodnictwa i kształtowania krajobrazu. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB i wymiennego kutego zęba. Duża siła zamykania dzięki dwóm siłownikom hydraulicznym ułożonym poziomo, chronionym przez wspornik szczęk. Zintegrowany zawór zwrotny gwarantuje bezpieczne trzymanie materiałów. Chwytaki do kamieni R12H Szerokość Powierzchnia przekroju Masa Obciążenie Moment obrotowy Masa operacyjna (mm) poprzecznego (m 2 ) (kg) graniczne (kg) (Nm) (t) R12H-0, , Zakres dostawy: chwytak, rotator, osłona węży hydraulicznych i zawór zwrotny Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment Maksymalny moment (szerokość / Ø sworznia) obrotowy zginający (mm) (Nm) (Nm) KM 07 F x Akcesoria KM 501 6t-12t KM 511 6t-12t SW08 cardanic SW10 cardanic KM KM KM 682 Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS08 bez zawieszenia / przegub krzyżowy - do 12t Adapter chwytaka Lehnhoff SW/MS10 bez zawieszenia / przegub krzyżowy - do 19t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Szczęki nasadzane do przeładunku i wypełniania: szerokość konstrukcyjna 800mm, pojemność 225 l Szczęki nasadzane do przeładunku i wypełniania: szerokość konstrukcyjna 1000 mm, pojemność 275 l Wspornik do szybkiego montażu szczęk Ciśnienie robocze: maks. 32 MPa (320 bar) Zalecana wydajność: l/min Przyłącza instalacji hydraulicznej (chwytak/rotator): G 1/2 / M27 x 2 35

36 AS 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t Zespoły napędowe dla świdrów do kopania dołków Świdry do kopania dołków z odpowiednimi zespołami napędowymi i częściami zużywającymi się są ekonomicznym, skrojonym na miarę i solidnym rozwiązaniem do wiercenia otworów przy użyciu koparki np. dla słupów ogrodzeniowych, masztów, fundamentów lub dołków dla drzew i krzaków. Rentowność: Świdry do kopania dołków umożliwiają wykonanie otworów szybciej i dokładniej niż przy użyciu chwytaka dwuszczękowego, czerpaka koparki lub szpadla. Oznacza to oszczędność czasu pracy i materiału do wypełnienia. Wszechstronność: W zależności od zadania i urządzenia nośnego dostępne są świdry do kopania dołków o różnych średnicach, z różnymi zębami/głowicami wiertniczymi lub zespołami napędowymi (41 wariantów). Ponadto można dopasować głębokość wiercenia poprzez zastosowanie przedłużeń. Masywność: Ze względu na stabilną konstrukcję i materiały odporne na ścieranie za pomocą jednego świdra do kopania dołków można nawiercić setki otworów. Zespół napędowy: wytrzymały napęd ze stalowym korpusem i niezniszczalnym wałem napędowym, skonstruowany kompaktowo jako zespół z przekładnią planetarną. Wszystkie komponenty pracują bezobsługowo w kąpieli olejowej. Aby szybko oswobodzić świder zakleszczony między przedmiotami, można spontanicznie przełączyć wszystkie napędy z biegu do przodu na bieg wsteczny. Świder do kopania dołków: Spiralna konstrukcja z jednorodnymi zębami wiertniczymi gwarantuje maksymalną siłę wiercenia przy stałej wydajności. Dostępny dla różnych kategorii wagowych koparek: 1t - 3t: AS03, 3t - 5t: AS05, 5t - 8t: AS08, 5t - 10t: AS10 (AS03-AS08: moment obrotowy 1952 do 5500 Nm przy ciśnieniu roboczym 200 bar, AS10: moment obrotowy 7400 Nm przy ciśnieniu roboczym wynoszącym 240 bar). Części zużywające się: Zęby wiertnicze unieruchomione są w uchwycie za pomocą elementu zabezpieczającego. Mogą one zostać bez problemu wymienione za pomocą młotka i przebijaka - również na placu budowy. Uniwersalny świder glebowy BS-A: Wtykane zęby i odlewana głowica wiertnicza nadają się do uniwersalnego stosowania w ziemi i w glinie. Mocny świder glebowy BS-S: Zęby uzbrojone w węgliki spiekane i hartowana głowica wiertnicza nadają się do gleb średnio ciężkich, aż do zastosowań w trudnych warunkach, np. w kamiennym lub zamarzniętym podłożu, ciężkiej glinie lub asfalcie. Zespół napędowy AS03 / AS05 / AS08 / AS10 Zespół napędowy AS03: Moment obrotowy (przy 20 MPa): 1952 Nm Ciśnienie robocze: 20 MPa (200 bar) Zalecana wydajność: l/min Przyłącze: 57 mm 4-kątowe Masa: 45 kg Zalecana masa operacyjna koparki: 1-3 t Wymiar przyłącza na górze (szer. x Ø sworznia): 84 x 30 mm Zespół napędowy AS05: Moment obrotowy (przy 20 MPa): 3750 Nm Ciśnienie robocze: 20 MPa (200 bar) Zalecana wydajność: l/min Przyłącze: 57 mm 4-kątowe Masa: 65 kg Zalecana masa operacyjna koparki: 3-5 t Wymiar przyłącza na górze (szer. x Ø sworznia): 84 x 30 mm Zespół napędowy AS08: Moment obrotowy (przy 20 MPa): 5500 Nm Ciśnienie robocze: 20 MPa (200 bar) Zalecana wydajność: l/min Przyłącze: 57 mm 4-kątowe Masa: 80 kg Zalecana masa operacyjna koparki: 5-8 t Wymiar przyłącza na górze (szer.x Ø sworznia): 84 x 30 mm Zespół napędowy AS10: Moment obrotowy (przy 24 MPa): 7400 Nm Ciśnienie robocze: 24 MPa (240 bar) Zalecana wydajność: l/min Przyłącze: 57 mm 4-kątowe Masa: 95 kg Zalecana masa operacyjna koparki: 5-10 t Wymiar przyłącza na górze (szer.x Ø sworznia): 84 x 30 mm 36

37 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t Świdry do kopania dołków do pracy standardowej i w trudnych warunkach BS-100 BS-800 Świdry do kopania dołków do zespołów napędowych AS03, AS05, AS08 i AS10 Zastosowanie Średnica świdra do kopania dołków Długość świder do kopania dołków (bez przedłużenia) Części zużywające się / ilość zębów Masa operacyjna koparki (mm) (mm) (t) (kg) BS A Praca standardowa A / BS A Praca standardowa A / Masa Uniwersalny Dostępne części świder glebowy zużywające się BS-A (Cena na zapytanie) BS A Praca standardowa A / BS A Praca standardowa A / BS A Praca standardowa A / BS A Praca standardowa A / BS-A ząb wiertniczy, na zewnątrz BS A Praca standardowa A / BS A Praca standardowa A / BS A Praca standardowa A / BS-A ząb wiertniczy, wewnątrz BS A Praca standardowa A / BS A Praca standardowa A / BS S trudne warunki S / BS A BS-A ząb prowadzący BS S trudne warunki S / BS S trudne warunki S / Mocny świder glebowy BS-S BS S trudne warunki S / BS S trudne warunki S / BS S trudne warunki S / BS-S ząb wiertniczy, na zewn. BS S trudne warunki S / BS S trudne warunki S / BS S trudne warunki S / BS S trudne warunki S / BS-S ząb wiertniczy, wewn. BS S trudne warunki S / BS S trudne warunki S / Zakres dostawy: świder do kopania dołków, części zużywające się Akcesoria Opis BS S BS-S ząb prowadzący KM 501 1t-8t KM 511 1t-8t BV BV SW01 cardanic SW03 cardanic SW08 cardanic Górne zawieszenie pomiędzy rotatorem i koparką Górne zawieszenie z hamulcem wahadłowym Sztywne przedłużenie wiertła - długość 1000 mm (25 kg) Sztywne przedłużenie wiertła - długość 1500 mm (34 kg) Adapter chwytaka Lehnhoff SW01 dla MS01 bez zawieszenia - do 2t masy operacyjnej Adapter chwytaka Lehnhoff SW03 dla MS03 bez zawieszenia - do 5t masy operacyjnej Adapter chwytaka Lehnhoff SW08 dla MS/HS08 bez zawieszenia - do 12t masy operacyjnej 1 Zespół napędowy 2 Świder do kopania dołków 3 Części zużywające się (zęby i głowice wiertnicze) 4 Sztywne przedłużenie wiertła 37

38 1 t 6 t 12 t 18 t 24 t 35 t 40 t 45 t MAV / MAU Zagęszczarki uniwersalne Za pomocą zagęszczarki wysokiej częstotliwości MAV można wygodnie i ekonomicznie zagęszczać z koparki miękkie, luźne i półstałe podłoża ziemne i żwirowe, najkorzystniej w połączeniu z tiltrotatorem. Dotyczy to również zagęszczarki uniwersalnej MAU w połączeniu z płytą wibracyjną MVP - jednak dzięki zastosowaniu urządzenia do szybkiej wymiany z zagęszczarkami może być stosowane inne oprzyrządowanie doczepiane, jak tarcza do cięcia asfaltu ASF M, łyżka podsiębierna lub nawet chwytak wyburzeniowo-sortujący. Do koparek o masie operacyjnej od 1t do 24t (MAV: do 45t). MAV Efektywność: Oszczędność czasu w porównaniu z konwencjonalnymi zagęszczarkami ręcznymi. Lepszy dostęp do trudnodostępnych miejsc zastosowania. Duża głębokość zagęszczania. Bezpieczeństwo: Mniejsze ryzyko wypadku podczas przewożenia (nie kołysze się) i podczas zagęszczania (nie przechyla się) na miękkich podłożach. Wszechstronność: W przypadku MAU zupełnie nowe obszary zastosowania dzięki szybko montowanemu oprzyrządowaniu doczepianemu każdego rodzaju. Długowieczność: Części zużywające się wykonane ze specjalnej stali. MAU Zagęszczarki MAV Długość A Szerokość Wysokość Masa Częstotliwość Siła zagęszczania Masa (mm) B (mm) C (mm) (kg) (Hz) (kg) operacyjna (t) MAV MAV MAV MAV MAV Zagęszczarki uniwersalne MAU Długość A Szerokość Wysokość Masa Częstotliwość Urządz. do Siła zagęszczania Masa (mm) B (mm) C (mm) (kg) (Hz) sz. wymiany (kg) operacyjna (t) MAU S MAU S45 / S MAU S45 / S MAU S MAU S Akcesoria (dla MAU) Długość A Szerokość Masa Tarcza tnąca Urządzenie do szybkiej Masa (mm) B (mm) (kg) (mm) wymiany operacyjna (t) MVP 6 Płyta wibracyjna S MVP 8 Płyta wibracyjna S45 / S MVP 14 Płyta wibracyjna S45 / S MVP 18 Płyta wibracyjna S MVP 24 Płyta wibracyjna S ASF M Tarcza do cięcia asfaltu x 10 S40, S45 lub S ASF M Tarcza do cięcia asfaltu x 10 S Ciśnienie robocze: MAV 08/18/35 i MAU 06/08/14/18/24: min. 11 MPa (110 bar) MAV 40/45: min. 14 MPa (140 bar) Zalecana wydajność (min.-maks.): MAV 08, MAU 06/08: l/min MAV 18/35, MAU 14/18/24: l/min MAV 40/45: l/min A B C Płyta wibracyjna MVP Zagęszczarki uniwersalne MAU ASF M Tarcze do cięcia asfaltu 38

39 Roboty ziemne 12t - 27t 01/ wraz z ustawowym podatkiem VAT 39

40 Treść Przegląd chwytaków 41 Chwytaki kopiące do koparek do 12t masy operacyjnej z pionowymi siłownikami i wymiennymi szczękami: C12VE 42 Wymienne szczęki do C12VE 43 do 18t masy operacyjnej z pionowymi siłownikami i wymiennymi szczękami: C18VE 44 Wymienne szczęki do C18VE 45 do 25t masy operacyjnej z pionowymi siłownikami i wymiennymi szczękami: C25VE 46 Chwytaki uniwersalne do koparek do 27t masy operacyjnej z poziomymi siłownikami: A12H/A15H/A20H/A27H 47 Chwytaki wyburzeniowo-sortujące do koparek do 27t masy operacyjnej z poziomymi siłownikami: D15H/D20H/D27H z żebrowaną tylną ścianą 48 i D12H-P / D15H-P / D20H-P / D27H-P z perforowaną tylną ścianą do 40t masy operacyjnej Heavy Duty, z poziomym siłownikiem: D15H-P-75HD / D16H-P-90HD / D19H-P-85HD / 49 D20H-P-100HD /D24H-P-100HD /D32H-P-110HD z perforowaną tylną ścianą Chwytaki do kamieni do koparek do 13t masy operacyjnej z poziomymi siłownikami: R12H 50 do 27t masy operacyjnej z poziomymi siłownikami: R20H/R27H 51 Inne oprzyrządowanie doczepiane Chwytak do grodzic drogowych do 27t masy operacyjnej: KM 932MB 52 > Więcej informacji na temat wyrobów firmy znajdą Państwo na stronie internetowej 40

41 Przegląd chwytaków Masa operacyjna koparki (t) Chwytaki kopiące (C = Chwytak kopiący / Clamshell bucket) C12VE C18VE C25VE Chwytaki uniwersalne (A = Chwytak uniwersalny / Allround grab) A12H A15H A20H A27H Chwytaki wyburzeniowo-sortujące (D = Chwytak wyburzeniowo-sortujący / Demolition grab) D12H-P D15H D15H-P D15H-P HD D16H-P HD D19H-P HD D20H-P HD D20H D20H-P D24H-P HD D27H D27H-P D32H-P HD Chwytaki do kamieni (R = Chwytak do kamieni / Rock grab) R12H R20H R27H Inne oprzyrządowanie doczepiane KM 932MB Legenda: Siłownik ułożony poziomo (H = poziomy) Siłownik pionowy (V = pionowy, typ E = z wymiennymi szczękami) Mechaniczne 41

42 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t C12VE Chwytak kopiący z wymiennymi szczękami i pionowym siłownikiem do koparek o masie operacyjnej od 9t do 12t - dzięki szybkiej wymianie szczęk idealny do wszechstronnego stosowania w budownictwie ziemnym, ogrodnictwie, budowie kanałów, do prac leśnych itd.; szczęki można wymienić w ciągu 4 minut. Chwytaki kopiące z wymiennymi szczękami Niedrogie rozwiązanie, ponieważ wymieniane są jedynie szczęki, wspornik szczęk, hydraulika i łożyskowania pozostają niezmienione. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem stalowemu, specjalnie powlekanemu łożyskowaniu. Dobre właściwości wykonywania wykopów dzięki dużej sile zamykania (39 kn przy ciśnieniu roboczym 32 MPa). Chwytaki kopiące C12VE Szerokość B Pojemność Ilość Masa Obciążenie (mm) (litrów) zębów (kg) graniczne (kg) C12VE C12VE C12VE C12VE C12VE C12VE Zakres dostawy: chwytak, przykręcane zęby kopiące, rotator, zawór zwrotny i osłona węży hydraulicznych, 2 uchwyty oczkowe do przyspawania Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 10 F x Akcesoria KM 501 9t-12t KM 511 9t-12t SW08 cardanic SW10 cardanic KM 680 C12VE/C18VE Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS08 bez zawieszenia / przegub krzyżowy - do 12t Adapter chwytaka Lehnhoff SW/MS10 bez zawieszenia / przegub krzyżowy - do 19t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Wypychacz Ciśnienie robocze: Zalecana wydajność: maks. 32 MPa (320 bar) l/min O Brunnenschalen 1570 Fundamentschalen offen 1100 mm Greifereinheit C12VE / C18VE Fundamentschalen offen 800 mm Steingreiferzinken Grabschalen Holzgreiferzinken Rohrgreiferschalen Bahnschwellenzinken Heu- und Forstzinken 42

43 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t Szczęki wymienne Wymienne szczęki do C12VE Dostępne we wszystkich szerokościach konstrukcyjnych i wymienne między sobą. Bardzo szybka wymiana dzięki ułatwiającym ją elementom. C12VE Szerokość Rozpiętość otwarcia Wysokość kompletna Pojemność Ilość zębów Masa zestawu wymiennego Masa kompletna Obciążenie graniczne Siła zamykania (mm) (mm) (mm) (litrów) (kg) (kg) (kg) (kn) Szczęki do kopania C12VE-32S C12VE-40S C12VE-50S C12VE-60S C12VE-70S C12VE-80S Szczęki do fundamentów C12VE-32S EG C12VE-40S EG C12VE-80S EG Szczęki do rur C12VE-80S PG mm Szczęki studzienne C12VE-100S WSG Uwaga: Większe szczęki dostępne na zamówienie. Chwytak do siana i prac leśnych A12VE-94S A12VE-122S Szczęki do kamieni R12VE-48S ,50 m Szczęki do drewna T12VE-47S ,50 m Szczęki do podkładów kolejowych C12VE-50S RG Zakres dostawy: wymienne szczęki, zęby kopiące (w przypadku szczęk do kopania, do fundamentów i szczęk studziennych), zestaw elementów ułatwiających wymianę i wypychacze dla sworzni wymiennych Uwaga: Szczęki specjalne dostępne są na zapytanie. 43

44 12 t 13 t 14 t 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 23 t 24 t 25 t 26 t 27 t C18VE Chwytak kopiący z wymiennymi szczękami i pionowym siłownikiem do koparek o masie operacyjnej od 13t do 18t - dzięki szybkiej wymianie szczęk idealny do wszechstronnego stosowania w budownictwie ziemnym, ogrodnictwie, budowie kanałów, do prac leśnych itd.; szczęki można wymienić w ciągu 4 minut. Chwytaki kopiące z wymiennymi szczękami Niedrogie rozwiązanie, ponieważ wymieniane są jedynie szczęki, wspornik szczęk, hydraulika i łożyskowania pozostają niezmienione. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem stalowemu, specjalnie powlekanemu łożyskowaniu. Dobre właściwości wykonywania wykopów dzięki dużej sile zamykania (42 kn przy ciśnieniu roboczym 35 MPa). Chwytaki kopiące C18VE Szerokość B Pojemność Ilość Masa Obciążenie (mm) (litrów) zębów (kg) graniczne (kg) C18VE C18VE C18VE C18VE C18VE C18VE Zakres dostawy: chwytak, przykręcane zęby kopiące, rotator, zawór zwrotny i osłona węży hydraulicznych, 2 uchwyty oczkowe do przyspawania Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 10 F x Akcesoria KM t-25t KM t-25t SW10 cardanic SW21 cardanic KM 680 C12VE/C18VE Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS10 bez zawieszenia / przegub krzyżowy - do 19t Adapter chwytaka Lehnhoff SW/MS21 bez zawieszenia / przegub krzyżowy - do 28t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Wypychacz Ciśnienie robocze: Zalecana wydajność: maks. 35 MPa (350 bar) l/min O Holzgreiferzinken Brunnenschalen Steingreiferzinken Greifereinheit C12VE / C18VE Rohrgreiferschalen Bahnschwellenzinken Grabschalen Fundamentschalen offen 1100 mm Fundamentschalen offen 800 mm Heu- und Forstzinken 44

45 12 t 13 t 14 t 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 23 t 24 t 25 t 26 t 27 t Szczęki wymienne Wymienne szczęki do C18VE Dostępne we wszystkich szerokościach konstrukcyjnych i wymienne między sobą. Bardzo szybka wymiana dzięki ułatwiającym ją elementom. C18VE Szerokość Rozpiętość otwarcia Wysokość kompletna Pojemność Ilość zębów Masa zestawu wymiennego Masa kompletna Obciążenie graniczne Siła zamykania (mm) (mm) (mm) (litrów) (kg) (kg) (kg) (kn) Szczęki do kopania C18VE-33S C18VE-40S C18VE-50S C18VE-60S C18VE-80S C18VE-100S Szczęki do fundamentów C18VE-33S EG C18VE-40S EG C18VE-80S EG Szczęki do rur C18VE-83S PG 830 Ø100 - Ø Ø 600 mm 295* 680* * : łącznie z podparciem Szczęki studzienne C18VE-97S WSG Ø Uwaga: Większe szczęki dostępne na zamówienie. Szczęki do siana i prac leśnych A18VE-95S A18VE-122S Szczęki do kamieni R18VE-49S ,50 m Szczęki do drewna T18VE-49S-0, ,50 m T18VE-49S-0, ,60 m Szczęki do podkładów kolejowych C18VE-50S RG Zakres dostawy: wymienne szczęki, zęby kopiące (w przypadku szczęk do kopania, do fundamentów i szczęk studziennych), zestaw elementów ułatwiających wymianę i wypychacze dla sworzni wymiennych Uwaga: Szczęki specjalne dostępne są na zapytanie. 45

46 12 t 13 t 14 t 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 23 t 24 t 25 t 26 t 27 t C25VE Chwytak kopiący z wymiennymi szczękami i pionowym siłownikiem do koparek o masie operacyjnej od 19t do 25t Chwytaki kopiące z wymiennymi szczękami Niedrogie rozwiązanie, ponieważ wymieniane są jedynie szczęki, wspornik szczęk, hydraulika i łożyskowania pozostają niezmienione. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem stalowemu łożyskowaniu. Dobre właściwości wykonywania wykopów dzięki dużej sile zamykania (60 kn przy ciśnieniu roboczym 35 MPa). Chwytaki kopiące C25VE Szerokość B Pojemność Ilość Masa Obciążenie (mm) (litrów) zębów (kg) graniczne (kg) C25VE C25VE C25VE C25VE C25VE C25VE Zakres dostawy: chwytak, przykręcane zęby kopiące, rotator, osłona węży hydraulicznych i zawór zwrotny, 2 uchwyty oczkowe do przyspawania Szczęki wymienne C25VE-S Szerokość B Pojemność Ilość Masa Obciążenie (mm) (litrów) zębów (kg) graniczne (kg) C25VE-42S C25VE-50S C25VE-60S C25VE-80S C25VE-100S C25VE-120S Zakres dostawy: szczęki wymienne, zestaw elementów ułatwiających wymianę i wypychacze dla sworzni wymiennych Uwaga: Szczęki można wymieniać. Dostępne są również kształty specjalne Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 15 F x Akcesoria KM t-60t KM t-60t SW21 cardanic KM 680 C25VE Opis Ciśnienie robocze: maks. 35 MPa (350 bar) Zalecana wydajność: l/min Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS21 bez zawieszenia - do 28t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Wypychacz O Holzgreiferzinken Brunnenschalen Steingreiferzinken Greifereinheit C25VE Rohrgreiferschalen Bahnschwellenzinken Grabschalen Fundamentschalen offen 1100 mm Fundamentschalen offen 800 mm Heu- und Forstzinken B 46

47 8 t 9 t 10 t 11 t 12 t 13 t 14 t 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 23 t 24 t 25 t 26 t 27 t Chwytaki uniwersalne A12H/A15H/A20H/A27H Solidny chwytak uniwersalny do koparek o masie operacyjnej do 12t, 15t, 20t bądź 27t Wydajne narzędzie robocze zarówno do dokładnego pozycjonowania naturalnych kamieni, jak i do przenoszenia materiału wypełniającego - bez czasu przezbrajania. Dzięki swojej wyrafinowanej kinematyce i kształtowi szczęk chwytak może być stosowany również do ładowania, sortowania, wykonywania wykopów i robót wyburzeniowych. Dokładność pozycjonowania osiągana jest dzięki trwałemu zamontowaniu na uchwycie łyżki. Chwytak potrzebuje trzech obwodów sterowania łącznie z siłownikiem ramienia łyżki koparki. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Od A15H: solidny, w pełni zintegrowany, czteropunktowy mechanizm obrotowy z ułożonymi wewnątrz połączeniami za pomocą węży zapewnia optymalne przeniesienie siły i zapobiega uszkodzeniu węży. Możliwość bezpośredniego podłączenia hydraulicznych systemów szybkiej wymiany. Połączony za pomocą kołnierza zawór ograniczający ciśnienie chroni przed przeciążeniem. A12H: KM 15 F273/273. A27H Chwytaki uniwersalne A12H / A15H / A20H / A27H Szerokość Rozpiętość Wysokość Pojemność Ilość Masa Obciążenie Siła Moment Masa B otwarcia A C zębów graniczne zamykania obrotowy operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (Nm) (t) A12H A15H A20H A27H Zakres dostawy: chwytak, wetknięte zęby kopiące, zintegrowany mechanizm obrotowy z czteropunktowym łożyskowaniem (A12H: KM 15 F273/273), zawór zwrotny Akcesoria Opis KM t Kołnierz adaptera do rozwiązania własnego - do 15t KM t Kołnierz adaptera do rozwiązania własnego - do 20t KM t Kołnierz adaptera do rozwiązania własnego - do 27t KM t Uchwyt do trwałego zamontowania - do 15t KM t Uchwyt do trwałego zamontowania - do 20t KM t Uchwyt do trwałego zamontowania - do 27t OQ60 Adapter wkręcany do zamocowania na Oilquick OQ60-12t do 18t OQ65 Adapter wkręcany do zamocowania na Oilquick OQ65-14t do 22t OQ70 Adapter wkręcany do zamocowania na Oilquick OQ70-15t do 28t OQ70/55 Adapter wkręcany do zamocowania na Oilquick OQ70/55-18t do 28t SW10 rigid Adapter wkręcany do zamocowania do Lehnhoff SW/MS10 - do 19t SW21 rigid Adapter wkręcany do zamocowania do Lehnhoff SW/MS21 - do 28t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. A12H / A15H / A20H A27H Mechanizmy obrotowe Ciśnienie robocze: maks. 32 MPa (320 bar) maks. 35 MPa (350 bar) maks. 17 Mpa (170 bar) [KM 15 F: maks. 20 MPa] Zalecana wydajność: l/min l/min l/min Przyłącza instalacji hydraulicznej (chwytak/rotator): G 3/4 / G 1/2 G 1 / G 1/2 O B A27H A12H 47

48 8 t 9 t 10 t 11 t 12 t 13 t 14 t 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 23 t 24 t 25 t 26 t 27 t D15H/20H/27H / D12H-P/D15H-P/20H-P/27H-P Chwytaki wyburzeniowo-sortujące Solidne narzędzie uniwersalne do prac wyburzeniowych do koparek o masie operacyjnej do 12t, 15t, 20t bądź 27t - idealne do wyburzeń i demontażu materiałów budowlanych wszelkiego rodzaju. Umożliwia również wstępne oddzielanie lub celowe rozdzielanie gruzu budowlanego i innych odpadów wielkoformatowych. Chwytak dostępny jest w wersji z żebrowaną lub perforowaną tylną ścianą - obie wersje przepuszczają pył i żwir. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące (obrotowe, pewnie zaciskają wszystkie materiały) materiału o twardości Brinella 500 HB. Miejsca łożyskowania z panewkami wysoce odpornymi na ścieranie i hartowanymi sworzniami. Od D15: solidny, w pełni zintegrowany, czteropunktowy mechanizm obrotowy z ułożonymi wewnątrz połączeniami za pomocą węży zapewnia optymalne przeniesienie siły i zapobiega uszkodzeniu węży. Możliwość bezpośredniego podłączenia hydraulicznych systemów szybkiej wymiany. Połączony za pomocą kołnierza zawór ograniczający ciśnienie chroni przed przeciążeniem. D12H-P: KM 15 F273/273. Duża siła zamykania dzięki dwóm mocnym siłownikom hydraulicznym, które działają na D27H-P solidne ramiona chwytaka. Stabilne łożyskowania przystosowane są do dużych sił. Chroniące chwytak delikatne otwieranie dzięki tłumionemu końcowemu położeniu siłowników hydraulicznych. Chwytaki wyburzeniowo-sortujące z żebrowaną tylną ścianą D15H / D20H / D27H Szerokość Rozpiętość Wysokość Pojemność Masa Obciążenie Siła Moment Masa B otwarcia A C graniczne zamykania obrotowy operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (Nm) (t) D15H D20H D27H Zakres dostawy: chwytak wyburzeniowo-sortujący, zintegrowany mechanizm obrotowym z czteropunktowym łożyskowaniem, wymienne krawędzie tnące i zawór zwrotny Chwytaki wyburzeniowo-sortujące z perforowaną tylną ścianą D12H-P / D15H-P / D20H-P / D27H-P Szerokość Rozpiętość Wysokość Pojemność Masa Obciążenie Siła Moment Masa B otwarcia A C graniczne zamykania obrotowy operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (Nm) (t) D12H-P D15H-P D20H-P D27H-P Zakres dostawy: Akcesoria chwytak wyburzeniowo-sortujący, zintegrowany mechanizm obrotowym z czteropunktowym łożyskowaniem (D12H-P: rotator KM 15 F273/273), wymienne krawędzie tnące i zawór zwrotny Opis KM t KM t KM t OQ60 OQ65 OQ70 OQ70/55 SW10 rigid SW21 rigid KM E KM Uchwyt do trwałego zamontowania - do 15t Uchwyt do trwałego zamontowania - do 20t Uchwyt do trwałego zamontowania - do 27t Adapter wkręcany do zamocowania na Oilquick OQ60-12t do 18t Adapter wkręcany do zamocowania na Oilquick OQ65-14t do 22t Adapter wkręcany do zamocowania na Oilquick OQ70-15t do 28t Adapter wkręcany do zamocowania na Oilquick OQ70/55-18t do 28t Adapter wkręcany SW10 do zamocowania do Lehnhoff MS/HS10 - do 19t Adapter wkręcany SW21 do zamocowania do Lehnhoff MS/HS21 - do 28t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Przykręcane ścianki boczne Możliwość zastosowania tylnej ściany do przeładunku drobnych materiałów sypkich D15H/ D20H i D12H-P/ D15H-P/ D20H-P D27H i D27H-P Mechanizmy obrotowe Ciśnienie robocze: maks. 32 MPa (320 bar) maks. 35 Mpa (350 bar) max. 17 Mpa (170 bar) [KM 15 F: max. 20 MPa] Zalecana wydajność: l/min l/min l/min Przyłącza instalacji hydraulicznej (chwytak/rotator): G 3/4 / G 1/2 G 1 / G 1/ D27H z żebrowaną tylną ścianą B D12H-P z perforowaną tylną ścianą

49 10 t 20 t 27 t 35t Chwytaki wyburzeniowo-sortujące Heavy Duty Solidne narzędzie uniwersalne do prac wyburzeniowych do koparek o masie operacyjnej 40t - idealne do wyburzeń i demontażu materiałów budowlanych wszelkiego rodzaju. Umożliwia również wstępne oddzielanie lub celowe rozdzielanie gruzu budowlanego i innych odpadów wielkoformatowych. Solidny wspornik szczęk z pyłoszczelnymi punktami podparcia. Perforowana tylna ściana przepuszcza pył i żwir, uniemożliwiając jednocześnie zaklinowanie się dużych elementów. Zużywające się krawędzie tnące o dużej wytrzymałości pewnie zaciskają wszystkie materiały, również za pomocą ostrzy. Od D19H-P HD trzykrotnie obracane (dzielone) krawędzie tnące z Cracox Plus 450. Solidny, w pełni zintegrowany czteropunktowy mechanizm obrotowy (D32: podwójnie łożyskowany) z ułożonymi wewnątrz połączeniami za pomocą węży zapewnia optymalne przeniesienie siły i zapobiega uszkodzeniu węży. Połączony za pomocą kołnierza zawór ograniczający ciśnienie chroni przed przeciążeniem. Duża siła zamykania dzięki mocnym siłownikom hydraulicznym. Stabilne łożyskowania przystosowane są do dużych sił. Delikatne otwieranie mocnych ramion chwytaka dzięki tłumionemu końcowemu położeniu siłownika hydraulicznego. 40 t 50 t 60 t D15H-P HD/D16H-P HD/D19H-P HD D20H-P HD/D24H-P HD/D32H-P HD Chwytaki wyburzeniowo-sortujące HD z perforowaną tylną ścianą D15H-P-75HD do D32H-P110HD Szerokość Rozpiętość Wys. Pojemność Masa Obciążenie Siła Moment Masa B otwarcia A C graniczne zamykania obrotowy operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (Nm) (t) D15H-P-75HD D16H-P-90HD D19H-P-85HD /5700* D20H-P-100HD /5700* D24H-P-100HD /5700* D32H-P-110HD ** Dopłata za drugi rotator do wysokich obciążeń Wskazówka: * opcjonalnie dwa rotatory ** drugi rotator w standardzie 70 t Zakres dostawy: Akcesoria KM t KM t KM t KM t OQ60 OQ65 OQ70 OQ70/55 SW10 rigid SW21 rigid SW25 rigid chwytak wyburzeniowo-sortujący, zintegrowany mechanizm obrotowym z czteropunktowym łożyskowaniem, wymienne krawędzie tnące i zawór zwrotny Opis Uchwyt do trwałego zamontowania - do 15t Uchwyt do trwałego zamontowania - do 20t Uchwyt do trwałego zamontowania - do 27t Uchwyt do trwałego zamontowania - do 32t Adapter wkręcany do zamocowania na Oilquick OQ60-12t do 18t Adapter wkręcany do zamocowania na Oilquick OQ65-14t do 22t Adapter wkręcany do zamocowania na Oilquick OQ70-15t do 28t Adapter wkręcany do zamocowania na Oilquick OQ70/55-18t do 28t Adapter wkręcany SW10 do zamocowania do Lehnhoff MS/HS10 - do 19t Adapter wkręcany SW21 do zamocowania do Lehnhoff MS/HS21 - do 28t Adapter wkręcany SW25 do zamocowania do Lehnhoff MS/HS25 - do 40t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. D15H-P do D 24H-P HD D 32H-P HD Mechanizmy obrotowe Ciśnienie robocze: maks. 35 MPa (350 bar) maks. 35 Mpa (350 bar) maks. 14 Mpa (140 bar) Zalecana wydajność: l/min l/min l/min Przyłącza instalacji hydraulicznej (chwytak/rotator): G 3/4 / G 1/2 G 1-25S / G 1/2 49

50 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t 13 t R12H Chwytak do kamieni do koparek o masie operacyjnej od 6t do 13t do osadzania i przeładunku kamieni naturalnych Chwytaki do kamieni R12H to korzystny chwytak do kamieni do montażu przegubowego. Szczęki nasadzane do przemieszczania ziemi są celowym urządzeniem pomocniczym dla ogrodnictwa i kształtowania krajobrazu. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB i wymiennego kutego zęba. Duża siła zamykania dzięki dwóm siłownikom hydraulicznym ułożonym poziomo, chronionym przez wspornik szczęk. Zintegrowany zawór zwrotny gwarantuje bezpieczne trzymanie materiałów. Chwytaki do kamieni R12H Szerokość Powierzchnia przekroju Masa Obciążenie gra- Moment obrotowy Masa operacyjna (mm) poprzecznego (m 2 ) (kg) niczne (kg) (Nm) (t) R12H-0, , Zakres dostawy: chwytak, rotator, osłona węży hydraulicznych i zawór zwrotny Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment Maks. moment (szerokość x Ø sworznia) obrotowy zginający (mm) (Nm) (Nm) KM 07 F x Akcesoria KM 501 6t-12t KM 511 6t-12t SW08 cardanic SW10 cardanic KM KM KM 682 Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS08 bez zawieszenia / przegub krzyżowy - do 12t Adapter chwytaka Lehnhoff SW/MS10 bez zawieszenia / przegub krzyżowy - do 19t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Szczęki nasadzane do przeładunku i wypełniania: szerokość konstrukcyjna 800mm, pojemność 225 l Szczęki nasadzane do przeładunku i wypełniania: szerokość konstrukcyjna 1000 mm, pojemność 275 l Wspornik do szybkiego montażu szczęk Ciśnienie robocze: maks. 32 MPa (320 bar) Zalecana wydajność: l/min Przyłącza instalacji hydraulicznej (chwytak/rotator): M27 x 2 / G 1/2 50

51 12 t 13 t 14 t 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 23 t 24 t 25 t 26 t 27 t Chwytaki do kamieni Chwytak do kamieni do koparek o masie operacyjnej od 14t do 27t do osadzania i przeładunku kamieni naturalnych R20H/R27H R20H i R27H to chwytaki do kamieni do montażu sztywnego i przegubowego. Solidny, w pełni zintegrowany, czteropunktowy mechanizm obrotowy z ułożonymi wewnątrz połączeniami za pomocą węży zapewnia optymalne przeniesienie siły i zapobiega uszkodzeniu węży. Możliwość bezpośredniego podłączenia hydraulicznych systemów szybkiej wymiany. Połączony za pomocą kołnierza zawór ograniczający ciśnienie chroni przed przeciążeniem. Duża siła zamykania dzięki dwóm siłownikom hydraulicznym ułożonym poziomo, chronionym przez wspornik szczęk. Duża powierzchnia chwytania dzięki szeroko rozstawionym punktom obrotu ramion chwytaka. Zintegrowany zawór zwrotny gwarantuje bezpieczne trzymanie przenoszonego materiału. Chroniące chwytak delikatne otwieranie dzięki tłumionemu końcowemu położeniu siłowników hydraulicznych. Chwytaki do kamieni R20H/R27H R27H Szerokość Rozpiętość Wysokość Powierzchnia Masa Obciążenie Moment Masa B otwarcia A C przekroju poprzecznego graniczne obrotowy operacyjna (mm) (mm) (mm) (m 2 ) (kg) (kg) (Nm) (t) R20H-0, , R27H-0, , Zakres dostawy: chwytak do kamieni, zintegrowany mechanizm obrotowym z czteropunktowym łożyskowaniem i zawór zwrotny Akcesoria Opis KM t Uchwyt do trwałego zamontowania - do 20t KM t Uchwyt do trwałego zamontowania - do 27t OQ65 Adapter wkręcany do zamocowania na Oilquick OQ65-14t do 22t OQ70 Adapter wkręcany do zamocowania na Oilquick OQ70-15t do 28t OQ70/55 Adapter wkręcany do zamocowania na Oilquick OQ70/55-18t do 28t SW10 rigid Adapter wkręcany SW 10 do zamocowania do Lehnhoff SW/MS10 - do 19t SW21 rigid Adapter wkręcany SW 21 do zamocowania do Lehnhoff SW/MS21 - do 28t KM t-60t Górne zawieszenie bez hamulca wahadłowego KM t-60t Górne zawieszenie z hamulcem wahadłowym KM Płyta adaptera dla zawieszenia przegubowego do R20H KM Płyta adaptera dla zawieszenia przegubowego do R27H R20H R27H Mechanizmy obrotowe Ciśnienie robocze: maks. 32 MPa (320 bar) maks. 35 MPa (350 bar) maks. 17 MPa (170 bar) Zalecana wydajność: l/min l/min l/min Przyłącza instalacji hydraulicznej (chwytak/rotator): G 3/4 / G 1/2 G 3/4 / G 1/2 R20H 51

52 12 t 13 t 14 t 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 23 t 24 t 25 t 26 t 27 t KM 932MB Za pomocą chwytaka KM 932MB można wygodnie i ekonomicznie przemieszczać wysepki rozdzielające pasy ruchu i inne duże elementy betonowe - do koparek o masie operacyjnej od 18t do 27t Chwytak do grodzic drogowych Efektywność: Ładunki zakleszczane są automatycznie przez układ kinematyki pociągowej. Po odłożeniu ładunku zacisk zwalniany jest poprzez osadzenie wspornika łapy chwytaka. Oznacza to znaczną oszczędność czasu w porównaniu z obsługą pasów nośnych. Bezpieczeństwo: ładunek utrzymywany jest za pomocą szczęk chwytaka z diamentowych węglików spiekanych. Wszechstronność: dzięki dużemu obszarowi chwytania można przemieszczać najróżniejsze elementy betonowe. Zmienny obszar chwytania: Obszar chwytania można przestawić poprzez przemieszczenie czterech sworzni. Chwytaki do grodzic drogowych KM 932MB Obszar chwytania Masa Obciążenie graniczne Masa operacyjna A (mm) (kg) (kg) (t) KM 932MB-6 / KM 932MB-12 / KM 932MB KM 932MB-6 / 10 KM 932MB-12 / 14 52

53 Roboty podziemne Zastosowania przemysłowe 15t - 80t 01/ wraz z ustawowym podatkiem VAT 53

54 Treść Przegląd chwytaków 55 Przemysłowe chwytaki przeładunkowe do koparek do 40t masy operacyjnej, z siłownikami ułożonymi poziomo: C40H 56 do 60t masy operacyjnej, z siłownikami ułożonymi poziomo: C60H 57 do 80t masy operacyjnej, z siłownikami ułożonymi poziomo: C80H 57 Chwytaki wyburzeniowo-sortujące do koparek do 27t masy operacyjnej, z siłownikami ułożonymi poziomo: D15H/D20H/D27H z żebrowaną tylną ścianą i D15H-P/D20H-P/D27H-P z perforowaną tylną ścianą 58 do 80t masy operacyjnej Heavy Duty z poziomym siłownikiem: D15H-P-75HD / D16H-P-90HD / D19H-P-85HD / 59 D20H-P100HD / D24H-P100HD / D32H-P-110HD / D40H-P-125HD / D50H-P-140HD / D70H-P-150HD z perforowaną tylną ścianą Chwytaki do drewna do koparek do 25t masy operacyjnej, z pionowymi siłownikami: T25V 60 do 30t masy operacyjnej, z siłownikami ułożonymi poziomo: T30H 61 do 40t masy operacyjnej, z pionowymi siłownikami: T40V 62 Chwytaki wieloszczękowe do koparek i maszyn przeładunkowych do 22t masy operacyjnej, z pionowymi siłownikami: P22V-450-4/-5 63 do 30t masy operacyjnej, z pionowymi siłownikami: P30V-600-4/-5 64 do 30t masy operacyjnej, z pionowymi siłownikami: P30V do 40t masy operacyjnej, z pionowymi siłownikami: P40V do 40t masy operacyjnej, z pionowymi siłownikami: P40V-800-4/-5 65 do 40t masy operacyjnej, z pionowymi siłownikami: P40VHD do 40t masy operacyjnej, z pionowymi siłownikami: P40VHD-800-4/-5 66 do 50t masy operacyjnej, z pionowymi siłownikami: P51V /-5 67 do 50t masy operacyjnej, z pionowymi siłownikami: P51V do 50t masy operacyjnej, z pionowymi siłownikami: P51V do 50t masy operacyjnej, z pionowymi siłownikami: P51VHD /-5 68 do 50t masy operacyjnej, z pionowymi siłownikami: P51VHD do 50t masy operacyjnej, z pionowymi siłownikami: P51VHD > Więcej informacji na temat wyrobów firmy znajdą Państwo na stronie internetowej 54

55 Masa operacyjna koparki (t) Przegląd chwytaków Przemysłowy chwytak przeładunkowy (C = Chwytak kopiący / Clamshell bucket) C40H C60H C80H Chwytaki wyburzeniowo-sortujące (D = Chwytak wyburzeniowo-sortujący / Demolition grab) D15H D15H-P D15H-P HD D16H-P HD D19H-P HD D20H D20H-P D20H-P HD D24H-P HD D27H D27H-P D32H-P HD D40H-P HD D50H-P HD D70H-P HD D70H-P HD Chwytak do drewna (T = Chwytak do drewna / Timber grab) T25V T30H T40V Chwytak wieloszczękowy (P = Chwytak wieloszczękowy / Polyp grab) P22V P30V P40V P40VHD P51V P51VHD Legenda: Siłownik ułożony poziomo (H = poziomy) Siłownik pionowy (V = pionowy) 55

56 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 25 t 27 t 35 t 40 t 50 t 60 t 70 t C40H Solidny przemysłowy chwytak przeładunkowy skonstruowany specjalnie do przeładunku materiałów sypkich do koparek o masie operacyjnej od 25t do 40t Przestrzenna i płaska krzywa zamykania dzięki rozstawionym daleko od siebie punktom obrotu szczęk: Ochrona podłogi statku lub wagonu. Mała wysokość chwytaka zapewnia maksymalną wysokość pryzmowania materiałów sypkich. Optymalny przeładunek dzięki dużej pojemności szczęk wytrzymałych na skręcanie i precyzyjnemu pozycjonowaniu za pomocą zintegrowanego mechanizmu obrotowego. Długi okres użytkowania: materiał krawędzi tnących HB 500. Tylna ściana szczęk (8 mm, HB 400) nie ulega nawet silnie ściernym materiałom sypkim. Miejsca łożyskowania ze specjalnie powlekanymi panewkami i hartowanymi sworzniami. Płaski rotator KM 15 F273-70, zapewnia duży maksymalny moment zginający wynoszący Nm. Zintegrowany zawór zwrotny gwarantuje bezpieczne trzymanie materiałów. Duża siła zamykania dzięki dwóm siłownikom hydraulicznym ułożonym poziomo, chronionym przez wspornik szczęk (57 kn przy ciśnieniu roboczym 35 MPa). Przemysłowe chwytaki przeładunkowe C40H Przemysłowe chwytaki przeładunkowe Rozpiętość Szerokość Wysokość Pojemność Masa Obciążenie Moment otwarcia B graniczne obrotowy (mm) (mm) (mm) (litrów) (kg) (kg) (Nm) C40H C40H C40H C40H C40H Zakres dostawy: przemysłowy chwytak przeładunkowy, rotator (Ø sworznia 70 / szerokość 180 mm), zawór zwrotny Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maksymalny moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 15 F x Akcesoria KM t-60t KM t-60t SW25 cardanic Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS25 bez zawieszenia - do 40t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Ciśnienie robocze (otwierania/zamykania): Ciśnienie robocze (obrót): Zalecana wydajność (otwierania/zamykania): Zalecana wydajność (obrót): maks. 35 MPa (350 bar) maks. 15 MPa (150 bar) l/min maks. 60 l/min 56

57 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 25 t 27 t 35 t 40 t 50 t 60 t 70 t 80 t Przemysłowe chwytaki przeładunkowe Solidny przemysłowy chwytak przeładunkowy skonstruowany specjalnie do przeładunku materiałów sypkich do koparek o masie operacyjnej od 40t do 60t (C80H: do 80t). Przestrzenna i płaska krzywa zamykania dzięki rozstawionym daleko od siebie punktom obrotu szczęk: Ochrona podłogi statku lub wagonu. Optymalny przeładunek dzięki dużej pojemności szczęk wytrzymałych na skręcanie i precyzyjnemu pozycjonowaniu za pomocą zintegrowanego mechanizmu obrotowego. Długi okres użytkowania: materiał krawędzi tnących HB 500. Tylna ściana szczęk (8 mm, HB 400) nie ulega nawet silnie ściernym materiałom sypkim. Łożyska ze specjalnymi panewkami i hartowanymi sworzniami. C60H: z płaskim rotatorem KM 15 F273-70, duży maksymalny moment zginający wynoszący Nm. C80H: solidny, w pełni zintegrowany, czteropunktowy mechanizm obrotowy z zaworem ograniczającym ciśnienie do ochrony przed przeciążeniem, połączony za pomocą węży ułożonych wewnątrz. Zintegrowany zawór zwrotny gwarantuje bezpieczne trzymanie przeładowywanych materiałów. Duża siła zamykania dzięki dwóm siłownikom hydraulicznym ułożonym poziomo, chronionym przez wspornik szczęk (74 kn przy ciśnieniu roboczym 35 MPa, w przypadku C80H nawet 95 kn). Przemysłowe chwytaki przeładunkowe C60H / C80H Rozpiętość Szerokość Wysokość Pojemność Masa Obciążenie Moment otwarcia B C graniczne obrotowy (mm) (mm) (mm) (litrów) (kg) (kg) (Nm) C60H C60H C60H C60H C60H C80H C80H C80H C80H C80H Zakres dostawy: przemysłowy chwytak przeładunkowy, C60H: rotator / C80H: zintegrowany mechanizm obrotowym z czteropunktowym łożyskowaniem (Ø sworznia 70 / szerokość 180 mm), zawór zwrotny Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maksymalny moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) C60H: KM 15 F x Akcesoria Opis C60H / C80H C60H KM t-60t KM t-60t SW40 cardanic Górne zawieszenie bez hamulca wahadłowego dla wierzchołka ramienia przegubowego 345 / Ø 80 mm i zintegrowany mechanizm obrotowy Górne zawieszenie z hamulcem wahadłowym dla wierzchołka ramienia przegubowego 345 / Ø 80 mm i zintegrowany mechanizm obrotowy Adapter chwytaka SW40 dla Lehnhoff MS/HS40 bez zawieszenia - do 70t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. C60H C80H Ciśnienie robocze (otwierania/zamykania): maks. 35 MPa (350 bar) maks. 35 MPa (350 bar) Ciśnienie robocze (obrót): maks. 15 MPa (150 bar) maks. 17 MPa (170 bar) Zalecana wydajność (otwierania/zamykania): l/min l/min Zalecana wydajność (obrót): maks. 60 l/min l/min C60H C80H 57

58 8 t 9 t 10 t 11 t 12 t 13 t 14 t 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 23 t 24 t 25 t 26 t 27 t D15H/20H/27H / D15H-P/20H-P/27H-P Chwytaki wyburzeniowo-sortujące Solidne narzędzie uniwersalne do prac wyburzeniowych do koparek o masie operacyjnej do 12t, 15t, 20t bądź 27t - idealne do wyburzeń i demontażu materiałów budowlanych wszelkiego rodzaju. Umożliwia również wstępne oddzielanie lub celowe rozdzielanie gruzu budowlanego i innych odpadów wielkoformatowych. Chwytak dostępny jest w wersji z żebrowaną lub perforowaną tylną ścianą - obie wersje przepuszczają pył i żwir. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące (obrotowe, pewnie zaciskające wszystkie materiały) materiału o twardości Brinella 500 HB. Miejsca łożyskowania z panewkami o najwyższej odporności na ścieranie i hartowanymi sworzniami. Solidny, w pełni zintegrowany, czteropunktowy mechanizm obrotowy z ułożonymi wewnątrz połączeniami za pomocą węży zapewnia optymalne przeniesienie siły i zapobiega uszkodzeniu węży. Możliwość bezpośredniego podłączenia hydraulicznych systemów szybkiej wymiany. Połączony za pomocą kołnierza zawór ograniczający ciśnienie chroni przed przeciążeniem. Duża siła zamykania dzięki dwóm mocnym siłownikom hydraulicznym, które działają na solidne ramiona chwytaka. Stabilne łożyskowania przystosowane są do dużych sił. D27H-P Chroniące chwytak delikatne otwieranie dzięki tłumionemu końcowemu położeniu siłowników hydraulicznych. Chwytaki wyburzeniowo-sortujące z żebrowaną tylną ścianą D15H / D20H / D27H Szerokość Rozpiętość Wys. Pojemność Masa Obciążenie Siła Moment Masa B otwarcia A C graniczne zamykania obrotowy operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (Nm) (t) D15H D20H D27H Zakres dostawy: chwytak wyburzeniowo-sortujący, zintegrowany mechanizm obrotowym z czteropunktowym łożyskowaniem, wymienne krawędzie tnące i zawór zwrotny Chwytaki wyburzeniowo-sortujące z perforowaną tylną ścianą D15H-P / D20H-P / D27H-P Szerokość Rozpiętość Wys. Pojemność Masa Obciążenie Siła Moment Masa B otwarcia A C graniczne zamykania obrotowy operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (Nm) (t) D15H-P D20H-P D27H-P Zakres dostawy: Akcesoria KM t KM t KM t OQ60 OQ65 OQ70 OQ70/55 SW10 rigid SW21 rigid KM E KM chwytak wyburzeniowo-sortujący, zintegrowany mechanizm obrotowym z czteropunktowym łożyskowaniem, wymienne krawędzie tnące i zawór zwrotny Opis Uchwyt do trwałego zamontowania - do 15t Uchwyt do trwałego zamontowania - do 20t Uchwyt do trwałego zamontowania - do 27t Adapter wkręcany do zamocowania na Oilquick OQ60-12t do 18t Adapter wkręcany do zamocowania na Oilquick OQ65-14t do 22t Adapter wkręcany do zamocowania na Oilquick OQ70-15t do 28t Adapter wkręcany do zamocowania na Oilquick OQ70/55-18t do 28t Adapter wkręcany SW10 do zamocowania do Lehnhoff MS/HS10 - do 19t Adapter wkręcany SW21 do zamocowania do Lehnhoff MS/HS21 - do 28t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Przykręcane ścianki boczne Możliwość zastosowania tylnej ściany do przeładunku drobnych materiałów sypkich D15H/ D20H i D15H-P/ D20H-P D27H i D27H-P Mechanizmy obrotowe Ciśnienie robocze: maks. 32 MPa (320 bar) maks. 35 Mpa (350 bar) maks. 17 Mpa (170 bar) Zalecana wydajność: l/min l/min l/min Przyłącza instalacji hydraulicznej (chwytak/rotator): G 3/4 / G 1/2 G 1 / G 1/ D27H z żebrowaną tylną ścianą 545 B D27H-P z perforowaną tylną ścianą 58

59 10 t t t 20t 21t 22t 22t 23t 24t 32t 40 t 50t 80 t Chwytaki wyburzeniowo-sortujące Heavy Duty Solidne narzędzie uniwersalne do prac wyburzeniowych do koparek o masie operacyjnej 80t - idealne do wyburzeń i demontażu materiałów budowlanych wszelkiego rodzaju. Umożliwia również wstępne oddzielanie lub celowe rozdzielanie gruzu budowlanego i innych odpadów wielkoformatowych. Solidny wspornik szczęk z pyłoszczelnymi punktami podparcia. Perforowana tylna ściana przepuszcza pył i żwir, uniemożliwiając jednocześnie zaklinowanie się dużych elementów. Wymienne krawędzie tnące o dużej wytrzymałości pewnie zaciskają wszystkie materiały, również za pomocą ostrzy. Od D19H-P HD trzykrotnie obracane (dzielone) krawędzie tnące z Cracox Plus 450. Podwójnie łożyskowany mechanizm obrotowy (od D32H-P HD) zapewnia optymalne przeniesienie siły i zapobiega uszkodzeniu węży. Połączony za pomocą kołnierza zawór ograniczający ciśnienie chroni przed przeciążeniem. Duża siła zamykania dzięki mocnemu siłownikowi hydraulicznemu działającemu na solidne ramiona chwytaka. Stabilne łożyskowania przystosowane są do przenoszenia dużych sił. Chroniące chwytak delikatne otwieranie dzięki tłumionemu końcowemu położeniu siłownika hydraulicznego. D15H-P HD/ D16H-P HD/ D19H-P HD/ D20H-P HD D24H-P HD/ D32H-P HD/ D40H-P HD/ D50H-P HD/ D70H-P HD Chwytaki wyburzeniowo-sortujące Heavy Duty z perforowaną tylną ścianą D15H-P-75HD do D70H-P150HD Szerokość Rozpiętość Wys. Pojemność Masa Obciążenie Siła Moment Masa B otwarcia A C graniczne zamykania obrotowy operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (Nm) (t) D15H-P-75HD D16H-P-90HD D19H-P-85HD /5700* D20H-P-100HD /5700* D24H-P-100HD /5700* D32H-P-110HD ** D40H-P-125HD ** D50H-P-140HD ** D70H-P-150HD ** Zakres dostawy: chwytak wyburzeniowo-sortujący, zintegrowany mechanizm obrotowym z czteropunktowym łożyskowaniem, wymienne krawędzie tnące i zawór zwrotny Dopłata za drugi rotator do wysokich obciążeń dla D19H-P HD, D20H-P HD, D24H-P HD Wskazówka: * opcjonalnie z 2 rotatorami ** drugi rotator w standardzie Akcesoria KM t KM t KM t OQ60 OQ65 OQ70 OQ70/55 OQ80 SW10 rigid SW21 rigid SW25 rigid SW40 rigid Opis Uchwyt do trwałego zamontowania - do 15t Uchwyt do trwałego zamontowania - do 20t Uchwyt do trwałego zamontowania - do 27t Adapter wkręcany do zamocowania na Oilquick OQ60-12t do 18t Adapter wkręcany do zamocowania na Oilquick OQ65-14t do 22t Adapter wkręcany do zamocowania na Oilquick OQ70-15t do 28t Adapter wkręcany do zamocowania na Oilquick OQ70/55-18t do 28t Adapter wkręcany do zamocowania na Oilquick OQ80-45t do 70t Adapter wkręcany SW10 do zamocowania do Lehnhoff MS/HS10 - do 19t Adapter wkręcany SW21 do zamocowania do Lehnhoff MS/HS21 - do 28t Adapter wkręcany SW25 do zamocowania do Lehnhoff MS/HS25 - do 40t Adapter wkręcany SW40 do zamocowania do Lehnhoff HS40 - do 70t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. D15H-P HD do D24H-P HD D 32H-P-HD do D70H-P HD Mechanizmy obrotowe Ciśnienie robocze: maks. 35 MPa (350 bar) maks. 35 Mpa (350 bar) maks. 14 Mpa (140 bar) Zalecana wydajność: l/min l/min l/min Przyłącza instalacji hydraulicznej (chwytak/rotator): G 3/4 / G 1/2 G 1-25S / G 1/2 (D70: G 1 1/4-30S) 59

60 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 25 t 27 t 35 t 40 t 50 t 60 t 70 t T25V Chwytak do przeładunku drewna do koparek i maszyn przeładunkowych o masie operacyjnej od 18t do 25t Chwytaki do drewna Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem stalowemu łożyskowaniu. Mechanizm obrotowy zintegrowany w środkowej części chwytaka. Optymalna charakterystyka zamykania. Siła zamykania 45 kn (przy 0,80 m 2 ) przy ciśnieniu roboczym wynoszącym 35 MPa. Chwytaki do drewna T25V Rozpiętość Wysokość min. Ø pnia Pojemność Masa Obciążenie Siła otwarcia A C + rotator graniczne zamykania (mm) (mm) (mm) (m 2 ) (kg) (kg) (kn) T25V-0, , T25V-1, , T25V-1, , T25V-1, , Zakres dostawy: chwytak do drewna, rotator, zawór zwrotny, osłona węży hydraulicznych, 2 haki do przyspawania Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment Maksymalny moment (szerokość x Ø sworznia) obrotowy zginający (mm) (Nm) (Nm) KM 15 F x Akcesoria KM t-60t KM t-60t SW10 cardanic SW21 cardanic Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS10 bez zawieszenia / przegub krzyżowy - do 19t Adapter chwytaka Lehnhoff SW/MS21 bez zawieszenia / przegub krzyżowy - do 28t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Rotator Ciśnienie robocze: maks. 35 MPa (350 bar) maks. 32 MPa (320 bar) Zalecana wydajność: l/min l/min 60

61 20 t 21 t 22 t 23 t 24 t 25t 26 t 27 t 28 t 29 t 30 t 35t 40 t 45 t 50 t Chwytaki do drewna Chwytak do drewna T30H jest perfekcyjnie przystosowany do trudnych wymagań podczas przeładunku i sortowania dłużyc i drewna równoległowarstwowego, do koparek o masie operacyjnej do 30t. Maksymalna wysokość załadunku dzięki kompaktowej konstrukcji z siłownikiem umieszczonym w pozycji poziomej. Zwłaszcza w stanie zamkniętym chwytak T30H jest niski dzięki łapom zamykającym się na zakładkę. Długi okres użytkowania dzięki zastosowaniu stali konstrukcyjnych o dużej wytrzymałości i zwymiarowanemu z naddatkiem łożyskowaniu. Optymalna geometria chwytaka umożliwia zaciskanie bardzo cienkich resztek drewna. W stanie otwartym krawędzie tnące ustawione są niemal pionowo, co umożliwia łatwe wprowadzanie w stos drewna. Współbieżność łap dzięki mocnemu drążkowi wyrównawczemu. Ochrona węży hydraulicznych poprzez ich krótkie prowadzenie. Precyzyjne pozycjonowanie za pomocą rotatora nie jest żadnym problemem - nieograniczony zakres obrotu, precyzyjna charakterystyka rozruchu i zatrzymania. Wysoki poziom bezpieczeństwa instalacji hydraulicznej dzięki wbudowanemu zaworowi zwrotnemu, przez co nawet przy spadku ciśnienia utrzymana może być stała siła zamykania. Mocna praca dzięki dużej sile zamykania przy ciśnieniu roboczym 32 MPa. Chwytaki do drewna T30H T30H Powierzchnia przekroju Wys. B Wys. C Ø D1 Min. Ø podstawowa Rozpiętość Masa Obciążenie poprzecznego (m 2 ) (mm) (mm) (mm) D2 (mm) otwarcia A (mm) (kg) graniczne (kg) T30H-0,35 0, T30H-0,50 0, T30H-0,60 0, T30H-0,75 0, T30H-1,00 1, T30H-1,25 1, T30H-1,50 1, Zakres dostawy: chwytak do drewna, rotator, zawór zwrotny Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Moment zginający (Ø sworznia x szerokość) (mm) (Nm) (Nm) KM 15 F x Rotator Ciśnienie robocze: 32 MPa (320 bar) maks. 32 MPa (320 bar) Zalecana wydajność: l/min l/min 61

62 20 t 21 t 22 t 23 t 24 t 25 t t 32 t 35 t 38 t 40 t 50 t 60 t 70 t T40V Solidny chwytak do przeładunku drewna do koparek i maszyn przeładunkowych o masie operacyjnej od 25t do 40t Chwytaki do drewna Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące materiału o twardości Brinella 500 HB. Niewielkie zużycie dzięki zwymiarowanemu z naddatkiem stalowemu łożyskowaniu. Mechanizm obrotowy zintegrowany w środkowej części. Optymalna charakterystyka zamykania. Siła zamykania 45 kn (przy 1,00 m 2 ) przy ciśnieniu roboczym wynoszącym 35 MPa. Chwytaki do drewna T40V Rozpiętość Wysokość min. Ø pnia maks. Ø pnia Pojemność Masa Obciążenie Siła otwarcia B D E A graniczne zamykania (mm) (mm) (mm) (mm) (m 2 ) (kg) (kg) (kn) T40V-1, , T40V-1, , T40V-1, , T40V-1, , T40V-2, , Zakres dostawy: chwytak do drewna, rotator, zawór zwrotny, osłona węży hydraulicznych Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maksymalny moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 15 F x Akcesoria KM t-60t KM t-60t SW25 cardanic Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka Lehnhoff SW/MS25 bez zawieszenia / przegub krzyżowy - do 40t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Rotator: Ciśnienie robocze: maks. 35 MPa (350 bar) maks. 32 MPa (320 bar) Zalecana wydajność: l/min l/min 62

63 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 25 t 27 t 35 t 40 t 50 t 60 t 70 t Chwytaki wieloszczękowe 4-/5-ramienne o pojemności 450 l Chwytak wieloszczękowy do przeładunku złomu, odpadów komunalnych, przemysłowych i kamienia do koparek o masie operacyjnej od 16t do 22t. Dostępne w wersji z 4 łapami, ze szczękami zamykającymi się ostrzami. Dostępne w wersji z 5 łapami o 4 różnych kształtach szczęk: - F: szczęki pełnoskorupowe - H: szczęki półskorupowe - W: szerokie szczęki zamykające się ostrzami - T: szczęki zamykające się ostrzami. Siłownik z osłoną tłoczyska. Rozdzielacz oleju i węże hydrauliczne są dobrze chronione, zabudowane we wsporniku szczęk. Łożyskowanie szczęk z panewkami o najwyższej odporności na ścieranie i hartowanymi, szlifowanymi sworzniami. Ostrza szczęk wykonane z materiału krawędzi tnących o twardości HB 500, z możliwością wymiany pojedynczo jako części zużywające się. Siła zamykania 17 kn przy ciśnieniu roboczym wynoszącym 35 MPa. Szczęki z materiału o twardości 400 HB. Chwytaki wieloszczękowe P22V P22V Szerokość Rozpiętość Wysokość Pojemność Łapy Masa Obciążenie (zamknięty) otwarcia (zamknięty) graniczne (mm) (mm) (mm) (litrów) (sztuk) (kg) (kg) P22V T P22V F P22V H P22V W P22V T Zakres dostawy: chwytak wieloszczękowy, rotator, płyta czołowa, zawór zwrotny Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment Maks. moment (szerokość x Ø sworznia) obrotowy zginający (mm) (Nm) (Nm) KM 10 F x Akcesoria KM t-25t KM t-25t SW10 cardanic SW21 cardanic KM 206P Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka do uchwytu dla Lehnhoff SW/MS 10 do 19t Adapter chwytaka do uchwytu dla Lehnhoff SW/MS 21 do 28t Osłona węży hydraulicznych łącznie ze śrubami mocującymi Otwieranie/zamykanie Obrót Ciśnienie robocze: maks. 35 MPa (350 bar) maks. 32 MPa (320 bar) Zalecana wydajność: l/min l/min F: szczęki pełnoskorupowe T: szczęki zamykające się ostrzami W: szerokie szczęki zamykające się ostrzami H: szczęki półskorupowe 63

64 15 t 20 t 25 t 26 t 30 t 35 t 40 t 50 t 60 t 70 t P30V Chwytaki wieloszczękowe 4-/5-ramienne o pojemności 600 l / 800 l Chwytaki wieloszczękowe 4-/5-ramienne o pojemności 600 l lub 800 l do przeładunku złomu, odpadów komunalnych, przemysłowych i kamienia. Do koparek o masie operacyjnej do 30 t. Dostępny w wersji z 4 lub 5 łapami o 4 różnych kształtach szczęk F, H, W, T (porównaj rysunki poniżej). Siłownik z możliwością szybkiej wymiany, osłoną tłoczyska oraz tłumieniem końcowego położenia. Rozdzielacz oleju z wbudowanym zaworem zwrotnym zamontowany bezpośrednio na rotatorze. Rozdzielacz oleju i węże hydrauliczne są dobrze chronione, zabudowane we wsporniku szczęk. Łatwo dostępne punkty smarowania. Wzmocnione łapy, szczęki z odpornego na ścieranie materiału krawędzi tnących o twardości HB 400. Przyspawane ostrza szczęk wykonane z wysoce odpornego na ścieranie, kutego i ulepszanego materiału o twardości HB 500. Siła zamykania 27 kn przy ciśnieniu roboczym wynoszącym 35 MPa. Dokładnie dopasowane zabezpieczenia przed skręceniem, masywnie spawane ograniczniki końcowe (otwierania i zamykania). Wzmocnione sworznie, duże powierzchnie styku sworzni, specjalnie powlekane panewki stalowe. Wsporniki szczęki o dużym otworze dennym do montażu opcjonalnych urządzeń dodatkowych (licznik Geigera itd.). Płaski rotator KM 15 F273-60, duży maksymalny moment zginający wynoszący Nm. Chwytaki wieloszczękowe P30V P30V Szerokość Rozpiętość Wysokość Pojemność Łapy Masa Obciążenie (zamknięty) otwarcia (zamknięty) graniczne (mm) (mm) (mm) (litrów) (sztuk) (kg) (kg) P30V F P30V H P30V W P30V T P30V F P30V H P30V W P30V T P30V F P30V H P30V W P30V T Zakres dostawy: chwytak wieloszczękowy, rotator, płyta czołowa, zawór zwrotny Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maksymalny moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 15 F x Akcesoria Opis KM t-25t Górne zawieszenie bez hamulca wahadłowego KM t-25t Górne zawieszenie z hamulcem wahadłowym SW10 cardanic Adapter chwytaka do uchwytu dla Lehnhoff SW/MS 10 do 19t SW21 cardanic Adapter chwytaka do uchwytu dla Lehnhoff SW/MS 21 do 28t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. KM bolt-on lifting eye Płyta denna z uchem do zawieszenia KM 206P Osłona węży hydraulicznych łącznie ze śrubami mocującymi Otwieranie/zamykanie Obrót Ciśnienie robocze: maks. 35 MPa (350 bar) MPa ( bar) Zalecana wydajność: l/min l/min P30V W: szerokie łapy 64 F: szczęki pełnoskorupowe H: szczęki półskorupowe T: wąskie łapy

65 15 t 20 t 25 t 26 t 30 t 35 t 40 t 50 t 60 t 70 t Chwytaki wieloszczękowe 4-/5-ramienne o pojemności 600 l / 800 l Chwytak wieloszczękowy z 4 lub 5 łapami, o pojemności 600 l lub 800 l do przeładunku złomu, odpadów komunalnych, przemysłowych i kamienia. Do koparek o masie operacyjnej do 40t. Dostępny w dwóch wersjach objętości i z różnymi kształtami szczęk F, H, W, T (porównaj rysunki poniżej). Siłownik z możliwością szybkiej wymiany, osłoną tłoczyska oraz tłumieniem końcowego położenia. Rozdzielacz oleju z wbudowanym zaworem zwrotnym zamontowany bezpośrednio na rotatorze. Rozdzielacz oleju i węże hydrauliczne są dobrze chronione, zabudowane we wsporniku szczęk. Łatwo dostępne punkty smarowania. Wzmocnione łapy, szczęki z odpornego na ścieranie materiału krawędzi tnących o twardości HB 400. Przyspawane ostrza szczęk wykonane z kutego i ulepszanego materiału o twardości HB 500. Siła zamykania 37 kn przy ciśnieniu roboczym wynoszącym 35 MPa. Dokładnie dopasowane zabezpieczenia przed skręceniem, masywnie spawane ograniczniki końcowe (otwierania i zamykania). Wzmocnione sworznie, duże powierzchnie styku sworzni, specjalnie powlekane panewki stalowe. Wspornik szczęk o dużym otworze dennym do montażu opcjonalnych urządzeń dodatkowych (licznik Geigera itd.). Płaski rotator KM 15 F273-70, duży maksymalny moment zginający wynoszący Nm. P40V Chwytaki wieloszczękowe P40V Szerokość Rozpiętość Wysokość Pojemność Łapy Masa Obciążenie (zamknięty) otwarcia (zamknięty) (kompletny) graniczne (mm) (mm) (mm) (litrów) (sztuk) (kg) (kg) P40V H P40V W P40V T P40V W P40V T P40V F P40V H P40V W P40V T Zakres dostawy: chwytak wieloszczękowy, rotator, zawór zwrotny, płyta czołowa Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maksymalny moment (szerokość x Ø sworznia) zginający (mm) (Nm) (Nm) KM 15 F x Ø Akcesoria KM t-60t KM t-60t SW25 cardanic KM bolt-on lifting eye KM 206P Opis Górne zawieszenie bez hamulca wahadłowego Górne zawieszenie z hamulcem wahadłowym Adapter chwytaka do uchwytu dla Lehnhoff SW/MS25 - do 40t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Płyta denna z uchem do zawieszenia Osłona węży hydraulicznych łącznie ze śrubami mocującymi Otwieranie/zamykanie Obrót Ciśnienie robocze: maks. 35 MPa (350 bar) MPa ( bar) Zalecana wydajność: l/min l/min P40V-800 H: szczęki półskorupowe F: szczęki pełnoskorupowe W: szerokie łapy T: wąskie łapy 65

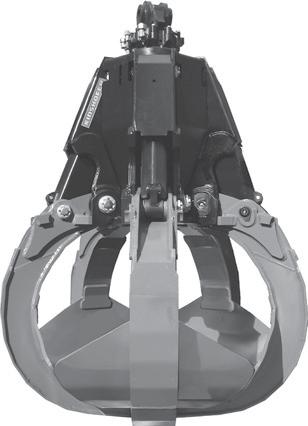

66 15 t 20 t 25 t 26 t 30 t 35 t 40 t 50 t 60 t 70 t P40VHD Chwytak wieloszczękowy Heavy Duty o pojemności 600 l / 800 l Chwytak wieloszczękowy z 4 lub 5 łapami, o pojemności 600 l lub 800 l do przeładunku złomu, odpadów dów komunalnych, przemysłowych i kamienia. Do koparek o masie operacyjnej do 40t do pracy w bardzo trudnych warunkach Dostępny w dwóch wersjach objętości i z różnymi kształtami szczęk F, H, W, T (porównaj rysunki poniżej). Siłownik z możliwością szybkiej wymiany, osłoną tłoczyska oraz tłumieniem końcowego położenia. Rozdzielacz oleju ze zintegrowanym zaworem zwrotnym. Rozdzielacz oleju i węże hydrauliczne są dobrze chronione, zabudowane we wsporniku szczęk. Łatwo dostępne punkty smarowania. Wzmocnione łapy, szczęki z odpornego na ścieranie materiału krawędzi tnących o twardości HB 400. Przyspawane ostrza szczęk wykonane z kutego i ulepszanego materiału o twardości HB 500. Siła zamykania 37 kn przy ciśnieniu roboczym wynoszącym 35 MPa. Dokładnie dopasowane zabezpieczenia przed skręceniem, masywnie spawane ograniczniki końcowe (otwierania i zamykania). Wzmocnione sworznie, duże powierzchnie styku sworzni, specjalnie powlekane panewki stalowe. Nowość: Solidny, w pełni zintegrowany, czteropunktowy mechanizm obrotowy z ułożonymi wewnątrz połączeniami za pomocą węży zapewnia optymalne przeniesienie siły i zapobiega uszkodzeniu węży. Połączony za pomocą kołnierza zawór ograniczający ciśnienie chroni przed przeciążeniem. Wieniec obrotowy mechanizmu obrotowego i zębnik zabudowane z uszczelnieniem. Bezpośredni dostęp do przepustu obrotowego i silnika. Chwytaki wieloszczękowe P40VHD Heavy Duty Szerokość A Rozpiętość Wysokość C Pojemność Łapy Masa Obciążenie (zamknięty) otwarcia B (zamknięty) (kompletny) graniczne (mm) (mm) (mm) (litrów) (sztuk) (kg) (kg) P40VHD H P40VHD W P40VHD T P40VHD W P40VHD T P40VHD F P40VHD H P40VHD W P40VHD T Zakres dostawy: chwytak wieloszczękowy, zintegrowany mechanizm obrotowym z czteropunktowym łożyskowaniem, płyta czołowa, osłona węży hydraulicznych i zawór zwrotny Akcesoria KM t-60t SW25 cardanic KM bolt-on lifting eye Opis Górne zawieszenie bez hamulca wahadłowego Adapter chwytaka do uchwytu dla Lehnhoff SW/MS25 - do 40t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Płyta denna z uchem do zawieszenia Otwieranie/zamykanie Obrót Ciśnienie robocze: maks. 35 MPa (350 bar) maks. 17 MPa (170 bar) Zalecana wydajność: l/min l/min P40VHD-800 H: szczęki półskorupowe F: szczęki pełnoskorupowe W: szerokie łapy T: wąskie łapy 66

67 15 t 20 t 25 t 30 t 35 t 36 t 40 t 50 t 60 t 70 t Chwytaki wieloszczękowe 4-/5-ramienne o pojemności 1000 l / 1250 l / 1500 l Chwytak wieloszczękowy z 4 lub 5 łapami, o pojemności 1000 l, 1250 l lub 1500 l do przeładunku złomu, odpadów komunalnych, przemysłowych i kamienia. Do koparek o masie operacyjnej do 50t Dostępny w wersji z 5 łapami o 4 różnych kształtach szczęk F, H, W, T (porównaj rysunki poniżej) lub z 4 łapami o 2 różnych kształtach szczęk W, T. Siłownik z możliwością szybkiej wymiany, osłoną tłoczyska oraz tłumieniem końcowego położenia. Rozdzielacz oleju z wbudowanym zaworem zwrotnym zamontowany bezpośrednio na rotatorze. Rozdzielacz oleju i węże hydrauliczne są dobrze chronione, zabudowane we wsporniku szczęk. Łatwo dostępne punkty smarowania. Wzmocnione łapy, szczęki z odpornego na ścieranie materiału krawędzi tnących o twardości HB 400. Przyspawane ostrza szczęk wykonane z kutego i ulepszanego materiału o twardości HB 500. Siła zamykania do 33 kn przy ciśnieniu roboczym 35 MPa. Dokładnie dopasowane zabezpieczenia przed skręceniem, masywnie spawane ograniczniki końcowe (otwierania i zamykania). Wzmocnione sworznie, duże powierzchnie styku sworzni, specjalnie powlekane panewki stalowe. Wspornik szczęk o dużym otworze dennym do montażu opcjonalnych urządzeń dodatkowych (licznik Geigera itd.). Płaski rotator KM 15 F273-70, duży maksymalny moment zginający wynoszący Nm. P51V Chwytaki wieloszczękowe P51V Szerokość Rozpiętość Wysokość Pojemność Łapy Masa Obciążenie (zamknięty) otwarcia (zamknięty) graniczne (mm) (mm) (mm) (litrów) (sztuk) (kg) (kg) P51V W P51V T P51V F P51V H P51V W P51V T P51V F P51V H P51V W P51V T P51V F P51V H P51V W P51V T Zakres dostawy: chwytak wieloszczękowy, rotator, płyta czołowa i zawór zwrotny Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maksymalny moment szerokość x Ø sworznia (mm) (Nm) zginający (Nm) KM 15 F x Ø Akcesoria Opis KM t-60t Górne zawieszenie bez hamulca wahadłowego KM t-60t Górne zawieszenie z hamulcem wahadłowym SW40 cardanic Adapter chwytaka do uchwytu dla Lehnhoff SW/HS40 - do 70t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. KM bolt-on lifting eye Płyta denna z uchem do zawieszenia KM 206P Osłona węży hydraulicznych łącznie ze śrubami mocującymi Otwieranie/zamykanie Obrót Ciśnienie robocze: maks. 35 MPa (350 bar) MPa ( bar) Zalecana wydajność: l/min l/min P51V-1000 H: szczęki półskorupowe F: szczęki pełnoskorupowe W: szerokie łapy T: wąskie łapy 67

68 15 t 20 t 25 t 30 t 35 t 36 t 40 t 50 t 60 t 70 t P51VHD Chwytak wieloszczękowy Heavy Duty o pojemności 1000 l / 1250 l / 1500 l Chwytak wieloszczękowy z 4 lub 5 łapami, o pojemności 1000 l, 1250 l lub 1500 l do przeładunku złomu, odpadów komunalnych, przemysłowych i kamienia. Do koparek o masie operacyjnej do 50t do pracy w bardzo trudnych warunkach Dostępny w wersji z 5 łapami o 4 różnych kształtach szczęk F, H, W, T (porównaj rysunki poniżej) lub z 4 łapami o 2 różnych kształtach szczęk W, T. Siłownik z możliwością szybkiej wymiany, osłoną tłoczyska oraz tłumieniem końcowego położenia. Rozdzielacz oleju ze zintegrowanym zaworem zwrotnym. Rozdzielacz oleju i węże hydrauliczne są dobrze chronione, zabudowane we wsporniku szczęk. Łatwo dostępne punkty smarowania. Wzmocnione łapy, szczęki z odpornego na ścieranie materiału krawędzi tnących o twardości HB 400. Przyspawane ostrza szczęk wykonane z kutego i ulepszanego materiału o twardości HB 500. Siła zamykania 32 lub 33 kn przy ciśnieniu roboczym 35 MPa. Dokładnie dopasowane zabezpieczenia przed skręceniem, masywnie spawane ograniczniki końcowe (otwierania i zamykania). Wzmocnione sworznie, duże powierzchnie styku sworzni, specjalnie powlekane panewki stalowe. Nowość: Solidny, w pełni zintegrowany, czteropunktowy mechanizm obrotowy z ułożonymi wewnątrz połączeniami za pomocą węży zapewnia optymalne przeniesienie siły i zapobiega uszkodzeniu węży. Połączony za pomocą kołnierza zawór ograniczający ciśnienie chroni przed przeciążeniem. Wieniec obrotowy mechanizmu obrotowego i zębnik zabudowane z uszczelnieniem. Bezpośredni dostęp do przepustu obrotowego i silnika. Chwytaki wieloszczękowe P51VHD Heavy Duty Szerokość A Szerokość Wysokość C Pojemność Łapy Masa Obciążenie (zamknięty) otwarcia B (zamknięty) graniczne (mm) (mm) (mm) (litrów) (sztuk) (kg) (kg) P51VHD W P51VHD T P51VHD F P51VHD H P51VHD W P51VHD T P51VHD F P51VHD H P51VHD W P51VHD T P51VHD F P51VHD H P51VHD W P51VHD T Zakres dostawy: Akcesoria KM t-60t SW40 cardanic KM bolt-on lifting eye chwytak wieloszczękowy, zintegrowany mechanizm obrotowym z czteropunktowym łożyskowaniem, płyta czołowa, osłona węży hydraulicznych i zawór zwrotny Opis Górne zawieszenie bez hamulca wahadłowego Adapter chwytaka do uchwytu dla Lehnhoff SW/HS40 - do 70t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Płyta denna z uchem do zawieszenia Otwieranie/zamykanie Obrót Ciśnienie robocze: maks. 35 MPa (350 bar) maks. 17 MPa (170 bar) Zalecana wydajność: l/min l/min P51VHD-1500 H: szczęki półskorupowe F: szczęki pełnoskorupowe W: szerokie łapy T: wąskie łapy 68

69 Wyburzanie i recykling 1 t - 100t Ceny ważne od maja 2011 roku 01/ wraz z ustawowym podatkiem VAT 69

70 Treść Przegląd doczepianego oprzyrządowania 71 Chwytaki wyburzeniowo-sortujące do koparek (częściowo z ) do 2t masy operacyjnej z poziomymi siłownikami: D02H 72 do 5t masy operacyjnej z : D03HPX / D05HPX 73 do 9t masy operacyjnej z : D09HPX 74 Chwytaki wyburzeniowo-sortujące do koparek Szczęki kruszące do 27t masy operacyjnej, z siłownikami ułożonymi poziomo: D15H/D20H/D27H z żebrowaną tylną ścianą 75 i D12H-P/D15H-P/D20H-P/D27H-P z perforowaną tylną ścianą do 80t masy operacyjnej Heavy Duty z poziomym siłownikiem: D15H-P-75HD / D16H-P-90HD / D19H-P-85HD / 76 D20H-P100HD / D24H-P100HD / D32H-P-110HD / D40H-P-125HD / D50H-P-140HD / D70H-P-150HD z perforowaną tylną ścianą do 7t masy operacyjnej: DRC Obrotowe nożyce uniwersalne / szczęki kruszące / rozdrabniacze do 25t masy operacyjnej, nożyce uniwersalne: DLC do 35t masy operacyjnej, nożyce uniwersalne: DLC do 50t masy operacyjnej, nożyce uniwersalne: DLC do 25t masy operacyjnej, szczęki kruszące: DLD do 35t masy operacyjnej, szczęki kruszące: DLD do 50t masy operacyjnej, szczęki kruszące: DLD do 25t masy operacyjnej, rozdrabniacze: DLP do 35t masy operacyjnej, rozdrabniacze: DLP do 50t masy operacyjnej, rozdrabniacze: DLP Obrotowe nożyce uniwersalne / szczęki kruszące / rozdrabniacze z do 25t masy operacyjnej, nożyce uniwersalne z : DRC do 35t masy operacyjnej, nożyce uniwersalne z : DRC do 50t masy operacyjnej, nożyce uniwersalne z : DRC do 25t masy operacyjnej, szczęki kruszące z : DRD do 35t masy operacyjnej, szczęki kruszące z : DRD do 50t masy operacyjnej, szczęki kruszące z : DRD do 25t masy operacyjnej, rozdrabniacze z : DRP do 35t masy operacyjnej, rozdrabniacze z : DRP do 50t masy operacyjnej, rozdrabniacze z : DRP do 65t masy operacyjnej, rozdrabniacze z : DRP Procesory Multi-Quick do wyburzania, cięcia stali i sortowania z 80 do 25t masy operacyjnej: MQP-25 z, pięć opcjonalnych szczęk 81 do 35t masy operacyjnej: MQP-30 z, sześć opcjonalnych szczęk 81 do 50t masy operacyjnej: MQP-45 z, sześć opcjonalnych szczęk 81 do 65t masy operacyjnej: MQP-60 z, pięć opcjonalnych szczęk 81 Rozdrabniacze statyczne do 35t masy operacyjnej: DSP-30 / DSP-30Extreme 82 do 50t masy operacyjnej: DSP-45 / DSP-45Extreme 82 do 65t masy operacyjnej: DSP-60 / DSP-60Extreme 82 Nożyce wyburzeniowe i do cięcia złomu do 24t masy operacyjnej, nożyce wyburzeniowe i do cięcia złomu XS z obrotem 360 : XS 700, XS do 35t masy operacyjnej, nożyce wyburzeniowe i do cięcia złomu z obrotem 360 : DRS-30-A 84 do 50t masy operacyjnej, nożyce wyburzeniowe i do cięcia złomu z obrotem 360 : DRS-45-A 84 do 65t masy operacyjnej, nożyce wyburzeniowe i do cięcia złomu z obrotem 360 : DRS-60-A 84 do 80t masy operacyjnej, nożyce wyburzeniowe i do cięcia złomu z obrotem 360 : DRS-75-A 84 do 60t masy operacyjnej, nożyce wyburzeniowe i do cięcia złomu z obrotem 360 : DRS-75-B 84 do 50t masy operacyjnej, nożyce wyburzeniowe i do cięcia złomu z obrotem 360 : DRS-75-C 84 do 100t masy operacyjnej, nożyce wyburzeniowe i do cięcia złomu z obrotem 360 : DRS-90-B 84 do 30t masy operacyjnej: przenośne nożyce do łamania szyn RC 26 R HD 85 Notatki 86 > Więcej informacji na temat wyrobów firmy znajdą Państwo na stronie internetowej 70

71 Przegląd doczepianego oprzyrządowania Masa operacyjna koparki (t) Chwytak wyburzeniowo-sortujący D02H D03HPX D05HPX D09HPX D12H-P D15H D15H-P D15H-P HD D16H-P HD D19H-P HD D20H-P HD D20H D20H-P D24H-P HD D27H D27H-P D32H-P HD D40H-P HD D50H-P HD D70H-P HD Szczęki kruszące DRC 520 Obrotowe nożyce uniwersalne / szczęki kruszące / rozdrabniacze DLC-25 DLC-30 DLC-45 DLD-25 DLD-30 DLD-45 DLP-25 DLP-30 DLP-45 Obrotowe nożyce uniwersalne / szczęki kruszące / rozdrabniacze z DRC -25 DRC -30 DRC -45 DRD-25 DRD-30 DRD-45 DRP-25 DRP-30 DRP-45 DRP-60 Procesory Multi-Quick MQP-25 MQP-30 MQP-45 MQP-60 Rozdrabniacze statyczne DSP-30 DSP-30Extr. DSP-45 DSP-45Extr. DSP-60 DSP-60Extr. Nożyce wyburzeniowe i do cięcia złomu XS 700 XS 2000 DRS-30-A DRS-45-A DRS-60-A DRS-75-A DRS-75-B DRS-75-C DRS-90-B RC 26 R HD Legenda: Siłownik ułożony poziomo (H = poziomy) Pozostałe 71

72 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t D02H Chwytak wyburzeniowo-sortujący do koparek o masie operacyjnej od 1t do 2t - uniwersalne narzędzie do lekkich robót wyburzeniowych i sortowania wszelkiego rodzaju Chwytak wyburzeniowo-sortujący Perforowana tylna ściana przepuszcza pył i żwir, uniemożliwiając jednocześnie zaklinowanie się większych elementów. Wyjątkowo solidne dzięki zastosowaniu wysoce odpornego na ścieranie i ulepszanego materiału o twardości HB 500. Wymienne krawędzie tnące mogą być stosowane obustronnie. Zintegrowany zawór zwrotny gwarantuje bezpieczne trzymanie materiałów. Precyzyjne pozycjonowanie dzięki nabudowanemu rotatorowi. Duża siła zamykania dzięki siłownikowi ułożonemu poziomo (20 kn przy ciśnieniu roboczym 200 bar). Chwytaki wyburzeniowo-sortujące D02H Szerokość Rozpiętość Wysokość Pojemność Masa Siła zamykania Masa B otwarcia A C operacyjna (mm) (mm) (mm) (litrów) (kg) (kn) (t) D02H Zakres dostawy: chwytak wyburzeniowo-sortujący, rotator, zawór zwrotny, wymienne krawędzie tnące Rotator O nieograniczonym zakresie obrotu, z dwoma przepustami olejowymi. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (otwory / Ø schemat otworów) zginający (mm) (Nm) (Nm) KM 04 F140/ x M 12 / Akcesoria KM 691 2t KM 690 2t SW01 rigid Opis Kołnierz adaptera do rozwiązania własnego - do 2t Uchwyt do trwałego zamontowania - do 2t Adapter wkręcany SW01 do zamocowania do Lehnhoff SW/MS01 - do 2t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Ciśnienie robocze: Zalecana wydajność: maks. 20 MPa (200 bar) l/min 72

73 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t Chwytaki wyburzeniowo-sortujące z D03HPX / D05HPX Chwytak wyburzeniowo-sortujący z bezobsługowym do koparek o masie operacyjnej do 3t bądź 5t - uniwersalne narzędzie do lekkich robót wyburzeniowych i sortowania wszelkiego rodzaju - rewolucyjna zasada napędu. Wytwarzanie momentu obrotowego przez dwa wały, posiadające przeciwbieżne gwinty Helix, które napędzane są hydraulicznie przez jeden tłok. Żadnych siłowników hydraulicznych. 50% dłuższy okres użytkowania napędu dzięki bezobsługowości (wszystkie ruchome elementy poruszają się w kąpieli olejowej) i odporności związanej z kompaktową konstrukcją napędu. Siła zamykania niezmienna przez cały proces chwytania. Wszechstronne możliwości zastosowania dzięki łatwej wymianie szczęk. Perforowana tylna ściana przepuszcza pył i żwir, uniemożliwiając jednocześnie zaklinowanie się dużych elementów. Zintegrowany zawór zwrotny gwarantuje bezpieczne trzymanie materiałów. Wymienne krawędzie tnące (mogą być stosowane obustronnie) wykonane z materiału o twardości Brinella 500 HB. D03HPX Chwytaki wyburzeniowo-sortujące D03HPX/D05HPX Szerokość Rozpiętość Wysokość Pojemność Masa Obciążenie Siła zamykania Masa B otwarcia A C graniczne operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (t) D03HPX D05HPX Zakres dostawy: chwytak wyburzeniowo-sortujący, rotator, zawór zwrotny, wymienne krawędzie tnące Rotator Bezpośrednie połączenie z, brak węży łączących. Nieograniczony zakres obrotu. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (otwory / Ø schemat otworów) zginający (mm) (Nm) (Nm) D03HPX: KM 06 F173/180 6 x M16 / D05HPX: KM 10 F173/180 6 x M16 / Akcesoria KM 691 8t KM 690 8t SW03 rigid KM t-8t KM t-8t c Opis Kołnierz adaptera do rozwiązania własnego - do 8t Uchwyt do trwałego zamontowania - do 8t Adapter wkręcany SW03 do zamocowania do Lehnhoff SW/MS03 - do 5t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa, gotowy do montażu we własnym zakresie Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa, łącznie z elementami montażowymi i montażem Ciśnienie robocze: Zalecana wydajność: maks. 32 MPa (320 bar), wewnętrzne ograniczenie ciśnienia do 26 MPa (260 bar) l/min D05HPX 73

74 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 11 t 12 t D09HPX Chwytak wyburzeniowo-sortujący z bezobsługowym do koparek o masie operacyjnej do 9t - uniwersalne narzędzie do lekkich robót wyburzeniowych i sortowania wszelkiego rodzaju - rewolucyjna zasada napędu. Wytwarzanie momentu obrotowego przez dwa wały, posiadające przeciwbieżne gwinty Helix, które napędzane są hydraulicznie przez jeden tłok. Żadnych siłowników hydraulicznych. 50% dłuższy okres użytkowania napędu dzięki bezobsługowości (wszystkie ruchome elementy poruszają się w kąpieli olejowej) i odporności związanej z kompaktową konstrukcją napędu. Siła zamykania niezmienna przez cały proces chwytania. Wszechstronne możliwości zastosowania dzięki łatwej wymianie szczęk. Perforowana tylna ściana przepuszcza pył i żwir, uniemożliwiając jednocześnie zaklinowanie się dużych elementów. Zintegrowany zawór zwrotny gwarantuje bezpieczne trzymanie przenoszonych materiałów. Wymienne krawędzie tnące (mogą być stosowane obustronnie) wykonane z materiału o twardości Brinella 500 HB. Solidny płaski rotator, o bardzo dużym momencie zginającym wynoszącym Nm i obciążeniu granicznym 15t. Chwytaki wyburzeniowo-sortujące D09HPX Chwytaki wyburzeniowo-sortujące z Szerokość Rozpiętość Wysokość Pojemność Masa Obciążenie Siła zamykania Masa B otwarcia A C graniczne operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (t) D09HPX Zakres dostawy: chwytak wyburzeniowo-sortujący, rotator, zawór zwrotny, wymienne krawędzie tnące Rotator Bezpośrednie połączenie z, brak węży łączących. Nieograniczony zakres obrotu. Zabezpieczenie przeciążeniowe dzięki zaworom nadciśnieniowym. Wymiar przyłącza na górze Moment obrotowy Maks. moment (otwory / Ø schemat otworów) zginający (mm) (Nm) (Nm) KM 15 F273/ x M16 / Akcesoria KM 691 8t KM 690 8t OQ45 SW08 rigid KM t-8t KM t-8t c Opis Kołnierz adaptera do rozwiązania własnego - do 8t Uchwyt do trwałego zamontowania - do 8t Adapter wkręcany do zamocowania na Oilquick OQ45-5t do 12t Adapter wkręcany SW08 do zamocowania do Lehnhoff SW/MS08 - do 12t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa, gotowy do montażu we własnym zakresie Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa, łącznie z elementami montażowymi i montażem Ciśnienie robocze: Zalecana wydajność: maks. 32 MPa (320 bar), wewnętrzne ograniczenie ciśnienia do 26 MPa (260 bar) l/min 74

75 8 t 9 t 10 t 11 t 12 t 13 t 14 t 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 23 t 24 t 25 t 26 t 27 t Chwytaki wyburzeniowo-sortujące Solidne narzędzie uniwersalne do prac wyburzeniowych do koparek o masie operacyjnej do 12t, 15t, 20t bądź 27t - idealne do wyburzeń i demontażu materiałów budowlanych wszelkiego rodzaju. Umożliwia również wstępne oddzielanie lub celowe rozdzielanie gruzu budowlanego i innych odpadów wielkoformatowych. Chwytak dostępny jest w wersji z żebrowaną lub perforowaną tylną ścianą - obie wersje przepuszczają pył i żwir. Długi okres użytkowania dzięki zastosowaniu na krawędzie tnące (obrotowe, pewnie zaciskają wszystkie materiały) materiału o twardości Brinella 500 HB. Miejsca łożyskowania z panewkami o najwyższej odporności na ścieranie i hartowanymi sworzniami. Od D15: solidny, w pełni zintegrowany, czteropunktowy mechanizm obrotowy z ułożonymi wewnątrz połączeniami za pomocą węży zapewnia optymalne przeniesienie siły i zapobiega uszkodzeniu węży. Możliwość bezpośredniego podłączenia hydraulicznych systemów szybkiej wymiany. Połączony za pomocą kołnierza zawór ograniczający ciśnienie chroni przed przeciążeniem. Duża siła zamykania dzięki dwóm mocnym siłownikom hydraulicznym, które działają na solidne ramiona chwytaka. Stabilne łożyskowania przystosowane są do dużych sił. Chroniące chwytak delikatne otwieranie dzięki tłumionemu końcowemu położeniu siłowników hydraulicznych. Chwytaki wyburzeniowo-sortujące z żebrowaną tylną ścianą D15H / D20H / D27H Szerokość Rozpiętość Wys. Pojemność Masa Obciążenie Siła Moment Masa B otwarcia A C graniczne zamykania obrotowy operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (Nm) (t) D15H D20H D27H Zakres dostawy: chwytak wyburzeniowo-sortujący, zintegrowany mechanizm obrotowym z czteropunktowym łożyskowaniem, wymienne krawędzie tnące i zawór zwrotny Chwytaki wyburzeniowo-sortujące z perforowaną tylną ścianą D12H-P / D15H-P / D20H-P / D27H-P Szerokość Rozpiętość Wys. Pojemność Masa Obciążenie Siła Moment Masa B otwarcia A C graniczne zamykania obrotowy operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (Nm) (t) D12H-P D15H-P D20H-P D27H-P Zakres dostawy: Akcesoria KM t KM t KM t OQ60 OQ65 OQ70 OQ70/55 SW10 rigid SW21 rigid KM E KM chwytak wyburzeniowo-sortujący, zintegrowany mechanizm obrotowym z czteropunktowym łożyskowaniem (D12H-P: rotator KM 15 F273/273), wymienne krawędzie tnące i zawór zwrotny Opis D15H/20H/27H / D12H-P/D15H-P/20H-P/27H-P Uchwyt do trwałego zamontowania - do 15t Uchwyt do trwałego zamontowania - do 20t Uchwyt do trwałego zamontowania - do 27t Adapter wkręcany do zamocowania na Oilquick OQ60-12t do 18t Adapter wkręcany do zamocowania na Oilquick OQ65-14t do 22t Adapter wkręcany do zamocowania na Oilquick OQ70-15t do 28t Adapter wkręcany do zamocowania na Oilquick OQ70/55-18t do 28t Adapter wkręcany SW10 do zamocowania do Lehnhoff MS/HS10 - do 19t Adapter wkręcany SW21 do zamocowania do Lehnhoff MS/HS21 - do 28t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. Przykręcane ścianki boczne Możliwość zastosowania tylnej ściany do przeładunku drobnych materiałów sypkich D27H-P D15H/ D20H i D12H-P/ D15H-P/ D20H-P D27H i D27H-P Mechanizmy obrotowe Ciśnienie robocze: maks. 32 MPa (320 bar) maks. 35 Mpa (350 bar) max 17 Mpa (170 bar) [KM 15 F: max. 20 MPa] Zalecana wydajność: l/min l/min l/min Przyłącza instalacji hydraulicznej (chwytak/rotator): G 3/4 / G 1/2 G 1 / G 1/ D27H z żebrowaną tylną ścianą B D12H-P z perforowaną tylną ścianą 75

76 10 t t t 20t 21t 22t 22t 23t 24t 32t 40 t 50t 80 t D15H-P HD/ D16H-P HD/ D19H-P HD/ D20H-P HD D24H-P HD/ D32H-P HD/ D40H-P HD/ D50H-P HD/ D70H-P HD Solidne narzędzie uniwersalne do prac wyburzeniowych do koparek o masie operacyjnej 80t - idealne do wyburzeń i demontażu materiałów budowlanych wszelkiego rodzaju. Umożliwia również wstępne oddzielanie lub celowe rozdzielanie gruzu budowlanego i innych odpadów wielkoformatowych. Solidny wspornik szczęk z pyłoszczelnymi punktami podparcia. Perforowana tylna ściana przepuszcza pył i żwir, uniemożliwiając jednocześnie zaklinowanie się dużych elementów. Wymienne krawędzie tnące o dużej wytrzymałości pewnie zaciskają wszystkie materiały, również za pomocą ostrzy. Od D19H-P HD trzykrotnie obracane (dzielone) krawędzie tnące z Cracox Plus 450. Podwójnie łożyskowany mechanizm obrotowy (od D32H-P HD) zapewnia optymalne przeniesienie siły i zapobiega uszkodzeniu węży. Połączony za pomocą kołnierza zawór ograniczający ciśnienie chroni przed przeciążeniem. Duża siła zamykania dzięki mocnemu siłownikowi hydraulicznemu działającemu na solidne ramiona chwytaka. Stabilne łożyskowania przystosowane są do dużych sił. Chroniące chwytak delikatne otwieranie dzięki tłumionemu końcowemu położeniu siłownika hydraulicznego. Chwytaki wyburzeniowo-sortujące Heavy Duty Chwytaki wyburzeniowo-sortujące Heavy Duty z perforowaną tylną ścianą D15H-P-75HD do D70H-P150HD Szerokość Rozpiętość Wys. Pojemność Masa Obciążenie Siła Moment Masa B otwarcia A C graniczne zamykania obrotowy operacyjna (mm) (mm) (mm) (litrów) (kg) (kg) (kn) (Nm) (t) D15H-P-75HD D16H-P-90HD D19H-P-85HD /5700* D20H-P-100HD /5700* D24H-P-100HD /5700* D32H-P-110HD ** D40H-P-125HD ** D50H-P-140HD ** D70H-P-150HD ** Zakres dostawy: chwytak wyburzeniowo-sortujący, zintegrowany mechanizm obrotowym z czteropunktowym łożyskowaniem, wymienne krawędzie tnące i zawór zwrotny Dopłata za drugi rotator do wysokich obciążeń dla D19H-P HD, D20H-P HD, D24H-P HD Wskazówka: * opcjonalnie z 2 rotatorami ** drugi rotator w standardzie Akcesoria KM t KM t KM t OQ60 OQ65 OQ70 OQ70/55 OQ80 SW10 rigid SW21 rigid SW25 rigid SW40 rigid Opis Uchwyt do trwałego zamontowania - do 15t Uchwyt do trwałego zamontowania - do 20t Uchwyt do trwałego zamontowania - do 27t Adapter wkręcany do zamocowania na Oilquick OQ60-12t do 18t Adapter wkręcany do zamocowania na Oilquick OQ65-14t do 22t Adapter wkręcany do zamocowania na Oilquick OQ70-15t do 28t Adapter wkręcany do zamocowania na Oilquick OQ70/55-18t do 28t Adapter wkręcany do zamocowania na Oilquick OQ80-45t do 70t Adapter wkręcany SW10 do zamocowania do Lehnhoff MS/HS10 - do 19t Adapter wkręcany SW21 do zamocowania do Lehnhoff MS/HS21 - do 28t Adapter wkręcany SW25 do zamocowania do Lehnhoff MS/HS25 - do 40t Adapter wkręcany SW40 do zamocowania do Lehnhoff HS40 - do 70t Dostępne są adaptery dla systemów szybkiej wymiany innych producentów. D15H-P HD do D24H-P HD D 32H-P-HD do D70H-P HD Mechanizmy obrotowe Ciśnienie robocze: maks. 35 MPa (350 bar) maks. 35 Mpa (350 bar) maks. 14 Mpa (140 bar) Zalecana wydajność: l/min l/min l/min Przyłącza instalacji hydraulicznej (chwytak/rotator): G 3/4 / G 1/2 G 1-25S / G 1/2 (D70H-P-HD: G 1 1/4-30S) 76

77 1 t 2 t 3 t 4 t 5 t 6 t 7 t 8 t 9 t 10 t 15 t 20 t 30 t Szczęki kruszące Nożyce do betonu DRC 520 do koparek o masie operacyjnej do 7t są wyjątkowo wydajne jako mocne oprzyrządowanie doczepiane. Kruszą one beton i tną zbrojenie, mogą być więc używane zarówno do wyburzania pierwotnego, jak i wtórnego. Szczególnie nadają się do prac wyburzeniowych w pomieszczeniach. Kruszą beton o grubości do 54 cm. Tną zbrojenie o grubości do 28 mm. Stabilne szczęki stalowe. Opcjonalnie dostępne są dodatkowe zęby kruszące do murów o niewielkiej grubości ściany. Wymienne kły kruszące i nożyce do cięcia zbrojenia wykonane z wysokostopowej stali narzędziowej o twardości HB 500. Dzięki przetwornikowi ciśnienia siła łamiąca szczęk jest niezależna od ciśnienia roboczego minikoparki. Łożysko obrotowe zapewnia obrót o 360. Szczęki kruszące DRC t DRC 520 Zalecana masa Masa Siła łamiąca Siła tnąca Wydajność operacyjna bez / z (kłów kruszących przy (cięcie cięcia koparki płytą nośną otwartej szczęce) zbrojenia) 0 maks. (t) (kg) (kn) (kn) (mm) DRC / Wymiary Wysokość Szerokość B Głębokość Rozwarcie szczęk Głębokość szczęki A bez płyty nośnej C D E (mm) (mm) (mm) (mm) (mm) DRC Instalacja hydrauliczna Otwieranie/zamykanie Czas cyklu (przy 70 l/min) Ciśnienie na przyłączu Ciśnienie robocze Maks. wydajność Otwieranie Zamykanie min. - maks. (MPa) (MPa) (l/min) (s) DRC ( bar) 50 (500 bar) 100 2,1 2,5 Akcesoria CP 520 (opcjonalnie) Opis Dodatkowe zęby kruszące (2 sztuki) C E A D B 77

78 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 25 t 30 t 32 t 35 t 50 t 65 t DLC / DLD / DLP Obrotowe nożyce uniwersalne/szczęki kruszące/rozdrabniacze Obrotowe rozdrabniacze z nowej serii Dedicated Demolition Line (DDL) mogą być używane zarówno do wyburzania pierwotnego, jak i wtórnego. Dzięki specjalnym szczękom ich obszar zastosowania definiowany jest jako obrotowe nożyce uniwersalne DLC, szczęki kruszące DLD lub jako rozdrabniacze DLP. Zalety: Mocne siłowniki z trwałym łożyskowaniem sworzniowym. Siłowniki w technice dwukomorowej z zaworem biegu szybkiego. Głowica obrotowa z dodatkowym przepustem. Dwa rotatory zapewniają wysoki moment obrotowy. Podwójnie łożyskowany wieniec obrotnicy. Filtr w obwodzie hydraulicznym Obrót. Wymienne części zużywające się, z możliwością wielokrotnego napawania. Wymienne noże tnące. Doskonały stosunek prędkości / siły / masy. DLP: Wymienna płyta podstawy zębów w górnej szczęce. DLD-25 Obrotowe nożyce uniwersalne DLC Zalecana masa operacyjna Masa Rozwarcie szczęk Szerokość dolnej szczęki Szerokość górnej Wysokość Głębokość szczęki Długość noży tnących Siła zamykania * koparki A B szczęki C D E (t) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (kn) DLC / 900 DLC / 1100 DLC /1450 Obrotowe szczęki kruszące DLD Zalecana masa operacyjna Masa Rozwarcie szczęk Szerokość dolnej szczęki Szerokość górnej Wysokość Głębokość szczęki Długość noży tnących Siła zamykania * koparki A B szczęki C D E (t) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (kn) DLD / 1100 DLD / 1250 DLD / 1500 Obrotowe rozdrabniacze DLP Zalecana masa operacyjna Masa Rozwarcie szczęk Szerokość dolnej szczęki Szerokość górnej Wysokość Głębokość szczęki Długość noży tnących Siła zamykania * koparki A B szczęki C D E (t) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (kn) DLP / 1000 DLP / 1100 DLP / 1450 * Siła zamykania mierzona na zębie przednim / rozłupującym Instalacja hydrauliczna Otwieranie/zamykanie Mechanizm obrotowy Maks. ciśnienie Wydajność Maks. ciśnie- Wydajność (bar) (l/min) nie (bar) (l/min) DLC-25 / DLD-25 / DLP DLC-30 / DLD-30 / DLP DLC-45 / DLD-45 / DLP DLC25 DLC-25 Nożyce uniwersalne DLD-25 Szczęki kruszące DLP-25 Rozdrabniacz 78

79 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 25 t 30 t 32 t 35 t 50 t 65 t Obrotowe nożyce uniwersalne/szczęki kruszące/rozdrabniacze z DRC / DRD / DRP Obrotowe rozdrabniacze z nowej serii Dedicated Demolition Line (DDL) mogą być używane zarówno do wyburzania pierwotnego, jak i wtórnego. Dzięki specjalnym szczękom ich obszar zastosowania definiowany jest jako obrotowe nożyce uniwersalne DRC, szczęki kruszące DRD lub jako rozdrabniacze DRP. Opatentowana koncepcja siłownika zapewnia rozdrabniaczowi do 20% więcej siły dla znacznie krótszych czasów cykli. Zalety: Zmaksymalizowana prędkość robocza dzięki siłownikowi z trwałym łożyskowaniem sworzniowym, techniką czterokomorową i zaworem biegu szybkiego. Głowica obrotowa z dodatkowym przepustem. Dwa rotatory zapewniają wysoki moment obrotowy. Podwójnie łożyskowany wieniec obrotnicy. Filtr w obwodzie hydraulicznym Obrót. Wymienne części zużywające się, z możliwością wielokrotnego napawania. Wymienne noże tnące. DRD-25 Doskonały stosunek prędkości / siły / masy. DRP: Wymienna płyta podstawy zębów w górnej szczęce. Obrotowe nożyce uniwersalne DRC Zalecana masa Masa Rozwarcie Szerokość Szerokość Wysokość Głębokość Długość noży Siła operacyjna szczęk dolnej szczęki górnej szczęki tnących zamykania * koparki A B szczęki C D E (t) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (kn) DRC / 1100 DRC / 1400 DRC /1700 Obrotowe szczęki kruszące DRD Zalecana masa operacyjna Masa Rozwarcie szczęk Szerokość dolnej szczęki Szerokość górnej Wysokość Głębokość szczęki Długość noży tnących Siła zamykania * koparki A B szczęki C D E (t) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (kn) DRD / 1300 DRD / 1450 DRD / 1800 Obrotowe rozdrabniacze DRP Zalecana masa operacyjna Masa Rozwarcie szczęk Szerokość dolnej szczęki Szerokość górnej Wysokość Głębokość szczęki Długość noży tnących Siła zamykania * koparki A B szczęki C D E (t) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (kn) DRP / 1200 DRP / 1400 DRP / 1700 DRP / 2000 * Siła zamykania mierzona na zębie przednim / rozłupującym Instalacja hydrauliczna Otwieranie/zamykanie Mechanizm obrotowy Maks. ciśnienie Wydajność Maks. ciśnie- Wydajność (bar) (l/min) nie (bar) (l/min) DRC-25 / DRD-25 / DRP DRC-30 / DRD-30 / DRP DRC-45 / DRD-45 / DRP DRP DRP45 DRC -25 Nożyce uniwersalne DRD-25 Szczęki kruszące DRP-25 Rozdrabniacz 79

80 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 25 t 30 t 35 t 50 t 65 t MQP Procesor Multi-Quick UNIKALNY SYSTEM HYDRAULICZNY Z WYMIENNYNI SZCZĘKAMI Szybko. Łatwo. Bezpiecznie. Opatentowana koncepcja siłownika zapewnia do 20% więcej siły i znacznie krótsze czasy cykli Mechanizm obrotowy z dodatkowym przepustem olejowym Filtr w obwodzie obrotu Blachy prowadzące w punkcie obrotu umożliwiają dokładne dopasowanie i dużą stabilność szczęk Dwa rotatory Wymienne na miejscu części zużywające się Opcje szczęk: Za pomocą złącza w ciągu zaledwie 10 minut hydraulicznie wymieniony może zostać kompletny zestaw szczęk Szczęka wymienna (tu: szczęka złożona) Szczęki złożone Szczęka krusząca Szczęki rozdrabniające Szczęki do cięcia stali Szczęka do cięcia zbiorników Szczęka uniwersalna 80

81 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 25 t t 35 t 40 t 50 t 65 t Procesor Multi-Quick Procesor Multi-Quick firmy może być w zależności od typu zamontowanych szczęk stosowany do cięcia i rozdrabniania konstrukcji betonowych, rozdzielania zbrojenia, konstrukcji stalowych i złomu łącznie ze zbiornikami zamkniętymi. Do dyspozycji jest sześć rodzajów szczęk: złożone, kruszące, rozdrabniające, do cięcia stali, do cięcia zbiorników i uniwersalne MQP Opatentowana koncepcja siłownika zapewnia do 20% więcej siły i znacznie krótsze czasy cykli.. Filtr w obwodzie hydraulicznym Obrót i głowica obrotowa z dodatkowym przepustem. Dwa rotatory zapewniają wysoki moment obrotowy. Blachy prowadzące w punkcie obrotu umożliwiają dokładne dopasowanie i dużą stabilność szczęk. Wszystkie części zużywające się, jak zęby i noże tnące są wymienne. Od wersji MQP-30: podwójnie łożyskowany wieniec obrotnicy: odporny na zużycie element mocowania ładunku. Dzięki wbudowanemu złączu wymiana szczęk na miejscu w ciągu mniej niż 10 min Procesor Multi-Quick MQP bez szczęk Zalecana masa operacyjna koparki MQP ze szczękami rozdrabniającymi Masa Wysokość Szerokość Głębokość Czas cyklu (otwieranie/zamykanie) (t) (kg) (mm) (mm) (mm) (s) MQP-25-Y ,5 / 2,3 MQP-30-Y ,0 / 2,3 MQP-45-Y ,0 / 2,9 MQP-60-Y ,0 / 2,8 Szczęki procesora Multi-Quick Zalecana masa operacyjna koparki Masa (komplet z jarzmem) Masa górnej i dolnej szczęki Siła zamykania * Rozwarcie szczęk A Szerokość dolnej szczęki B Szerokość górnej szczęki C Wysokość D Gł. szczęki E Szczęki złożone: (t) (kg) (kg) (kn) (mm) (mm) (mm) (mm) (mm) MQP-25-C MQP-30-C MQP-45-C MQP-60-C Szczęki kruszące: MQP-25-D MQP-30-D MQP-45-D MQP-60-D Szczęki rozdrabniające: MQP-25-P MQP-30-P MQP-45-P MQP-60-P Szczęki do cięcia stali: MQP-25-S MQP-30-S MQP-45-S MQP-60-S Szczęki do cięcia zbiorników: MQP-25-T MQP-30-T MQP-45-T MQP-60-T Szczęki uniwersalne: MQP-30-U MQP-45-U * Siła zamykania w przypadku szczęk złożonych, kruszących, rozdrabniających i uniwersalnych mierzona na przednim zębie, w przypadku szczęk do cięcia stali i szczęk do cięcia zbiorników w środku tylnego noża Ciśnienie robocze (otwierania/zamykania): Zalecana wydajność (otwierania/zamykania): MQP-25 MQP-30 MQP-45 MQP-60 maks. 35 MPa (350 bar) l/min l/min l/min l/min Rysunek techniczny Ciśnienie robocze (obrót): Zalecana wydajność (obrót): maks. 14 MPa (140 bar) l/min MQP ze szczękami złożonymi 81

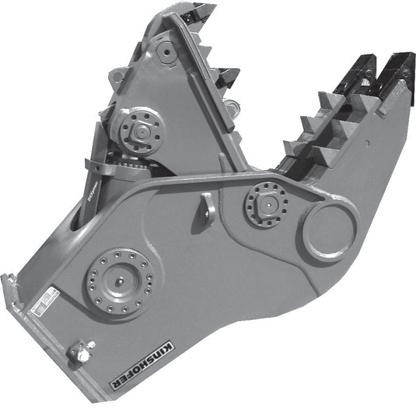

82 15 t 16 t 17 t 18 t 19 t 20 t 21 t 22 t 25 t 30 t 35 t 50 t DSP Rozdrabniacz statyczny (wersja standardowa lub Extreme) firmy został opracowany specjalnie do wyburzania wtórnego - kruszenia konstrukcji żelbetowych i oddzielania odsłoniętej stali zbrojeniowej od betonu. Z siłą do 20% większą dzięki opatentowanej koncepcji siłownika (wersja Extreme) rozdrabniacz zapewnia zdecydowane skrócenie czasów cykli. 65 t Rozdrabniacze statyczne Zalety: umożliwia optymalną prędkość i siłę (wersja Extreme). Solidne łożyskowanie sworznia na siłowniku. Wszystkie zęby górne i dolne są wymienne. Opcja: wymienne noże tnące. Wymienna płyta podstawy zębów i potrójne zęby szczęk. Punkty podparcia skonstruowane do optymalnego przejęcia obciążenia przy minimalnym zużyciu. Zintegrowane podwójne zawory szybkobieżne. Możliwość wymiany części wymiennych na miejscu. Rozdrabniacze statyczne DSP i DSP-Extreme Zalecana masa Masa Siła zamykania * operacyjna koparki (kg) (kn) DSP DSP-30Extreme DSP DSP-45Extreme DSP DSP-60Extreme Wymiary Rozwarcie szczęk Szerokość dolnej szczęki Szerokość górnej szczęki Wysokość Głębokość szczęki A C D E (mm) (mm) (mm) (mm) (mm) (mm) DSP DSP-30Extreme DSP DSP-45Extreme DSP DSP-60Extreme Instalacja hydrauliczna Otwieranie/zamykanie Czas cyklu Maks. ciśnienie Wydajność (otwieranie/zamykanie) (bar) (l/min) (s) DSP ,5/ 2,5 DSP-30Extreme ,0/ 2,3 DSP ,6/ 2,9 DSP-45Extreme ,0/ 2,9 DSP ,8/ 3,0 DSP-60Extreme ,0/ 2,8 * Siła zamykania mierzona na przednim zębie ** Opcjonalnie, nie należy do standardowego zakresu dostawy Długość noży tnących 82

83 10t t t t t t t t t Nożyce do cięcia złomu z obrotem 360 Nożyce do cięcia złomu oraz prac wyburzeniowych XS, są cennym pomocnikiem przy wykonywaniu rozbiórek konstrukcji stalowych na placach rozbiórkowych jak również na składach złomu. Nadają się również do wszelkiego rodzaju złomowania pojazdów i statków oraz rozdrabniania złomu przemysłowego i mieszanego. Dotyczy to również cięcia zbiorników, dużych opon samochodowych, kabli i lin stalowych. Podczas wyburzania kruszą one beton i tną zbrojenie. Zalecana masa operacyjna koparki wynosi t (montaż bezpośrednio na pierwszym ramieniu) lub t (montaż na drugim ramieniu). XS Przegubowe łożyskowanie siłownika (z możliwością smarowania) kompensuje występujące siły skręcające. Siłownik hydrauliczny zamontowany odwrotnie: tłoczysko pozostaje w obudowie. System łożyskowania o dużej wytrzymałości zapewniający mniejsze zużycie tulei. Solidne ramię tnące i obudowa ze specjalnej stali o dużej wytrzymałości. Główne noże tnące mogą być obrócone. Ciągły obrót o 360. Nożyce wyburzeniowe i do cięcia złomu z obrotem 360 XS Masa (bez adaptera) Długość A Rozwarcie szczęk B Głębokość szczęki C Długość głównego noża tnącego Kulowe połączenie obrotowe (bez adaptera) kg mm mm mm mm Ø bieżni mm Kategoria wagowa koparki (pierwsze ramie)* t Kategoria wagowa koparki (drugie ramie)* t XS XS * Decydującym kryterium dla wyboru nożyc jest użyteczny udźwig koparki XS 700 / XS 2000 Ciśnienie spiętrzenia (back pressure) Ciśnienie robocze: Siłownik hydrauliczny: maks. 35 MPa (350 bar) 0,5 MPa (5 bar) Obrót: maks. 18 MPa (180 bar) Zalecana wydajność: XS 700: l/min, XS 2000: l/min (otwieranie/zamykanie) / XS 700: 6-8 l/min, XS 2000: l/min (obrót) Parametry wydajności nożyc wyburzeniowych i do cięcia złomu serii XS z obrotem 360 Wąski dwuteownik Średni dwuteownik Szeroki dwuteownik Szeroki dwuteownik Szeroki dwuteownik Ceownik stalowy o zaokrąglonych krawędziach Kątownik stalowy o zaokrąglonych krawędziach Pręt stalowy walcowany na gorąco Kształtownik stalowy kwadratowy walcowany na gorąco XS x98 240x x x x70 120x12 Ø 58 50x50 XS x x x x x x x20 Ø 90 80x80 Masa: Przekroje poprzeczne w mm Uwaga: Kształt, położenie i wytrzymałość stali oraz stan techniczny noży tnących i koparki to główne wyznaczniki efektywności cięcia materiału. Wydajność cięcia powyższych profili oparto na założeniu, że wytrzymałość stali na rozciąganie to 370 N/mm² (52,613 lbs/in²) a ciśnienie robocze nożyc to 350 bar (5,075 PSI). W razie wątpliwości zalecamy wykonie próby rzeczywistej wydajności cięcia celem ustalenia, czy możliwe jest cięcie określonego typu profilu. Większe belki często mogą być przecinane w dwóch etapach. Najpierw belka jest przebijana końcówką ramienia tnącego, a następnie przecinany jest kołnierz belki. Później można przeciąć pozostałą część belki jednym cięciem. 83

84 18 t 25 t 30 t 32 t 35 t 45 t 50 t 65 t 75 t 80 t 90 t 100 t DRS Nożyce wyburzeniowe i do cięcia złomu z obrotem 360 Nożyce wyburzeniowe i do cięcia złomu DRS, szczególnie zwrotne dzięki ich pełnemu obrotowi 360 zostały opracowane dla uzyskania optymalnego stosunku mocy do masy. To solidne narzędzie posiada szeroki zakres zastosowań, m.in. wyburzenie konstrukcji betonowych i stalowych, złomowiska, rozdrabnianie mieszanego złomu przemysłowego a nawet wyburzenie konstrukcji żelbetonowych. Dotyczy to również cięcia zbiorników, dużych opon samochodowych, kabli i lin stalowych. Podczas wyburzenia kruszą one beton i tną zbrojenie. Trzy warianty montażowe umożliwiają optymalny montaż. Zalecana masa operacyjna koparki wynosi 18-75t (montaż bezpośrednio na pierwszym ramieniu) lub t (montaż na drugim ramieniu). Mocny siłownik z zaworem biegu szybkiego - w pełni chroniony w obudowie nożyc. Solidne ramię tnące i obudowa ze specjalnej stali o dużej wytrzymałości. Podparcie ramienia tnącego pozbawione luzu: niewielkie zużycie panewek i sworzni. Optymalny stosunek masy i siły tnącej. Stabilna szczęka. Optymalne wzornictwo szczęki z dużym otworem do złomu i elementów betonowych. Większa siła tnąca dzięki przesuniętemu kątowi obu noży tnących. Wszystkie wymienne noże tnące mogą być czterokrotnie obrócone, a w przypadku zakleszczenia materiału - zwolnione z zewnątrz. Noże wstępne ze zintegrowanym, wymiennym ostrzem skrawającym, z możliwością wielokrotnego napawania. Napędzany przez (dwa) silniki mechanizm obrotowy z ciągłym zakresem obrotu wynoszącym 360. Dostępne również bez mechanizmu obrotowego. Nożyce wyburzeniowe i do cięcia złomu DRS z obrotem 360 / zamontowane na sztywno (bez obrotu) Masa (z adapterem) (kg) Długość A (z adapterem) (mm) Rozwarcie szczęk B (mm) Głębokość szczęki C (mm) Długość głównego noża tnącego (mm) Siła ścinająca* (kn) Kategoria wagowa koparki (pierwsze ramie) (t) DRS-30-A / DRS-45-A / DRS-60-A / DRS-75-A / DRS-75-B / DRS-75-C / DRS-90-B / * Obliczenie siły ścinającej 160 mm od środka łożyska Kategoria wagowa koparki (drugie ramie) (t) Instalacja hydrauliczna Otwieranie/zamykanie Mechanizm obrotowy Ciśnienie Cykl roboczy Maks. ciśnienie Wydajność Maks. ci- Wydajność spiętrzenia Otwieranie/zamykanie (bar) (l/min) śnienie (bar) (l/min) (bar) (s) DRS ,5 / 2,5 DRS ,7 / 2,2 DRS ,0 / 2,2 DRS ,0 / 2,5 DRS ,5 / 2,5 Średni dwuteownik szerokostopowy Szeroki dwuteownik szerokostopowy Kątownik stalowy o zaokrąglonych krawędziach Pręt stalowy walcowany na gorąco Kształtownik stalowy kwadratowy walcowany na gorąco Blacha stalowa Grubość Rura stalowa Ø x grubość ścianki Profile stalowe / dozwolone wielkości maksymalne Wąski dwuteownik szero- Wąski Średni dwuteownik dwuteownik kostopowy DRS-30 IPE 500 INP 400 HEA 320 HEB 240 HEM x250x20 Ø 90 80x x10 (12 ) DRS-45 IPE 600 INP 450 HEA 400 HEB 300 HEM x250x25 Ø x x10 (16 ) DRS-60 IPE 700 INP 500 HEA 500 HEB 360 HEM x300x25 Ø x x10 (18 ) DRS-75 IPE 800 INP 550 HEA600 HEB 400 HEM x300x30 Ø x x10 (22 ) DRS-90 IPE 900 INP 600 HEA700 HEB 450 HEM x350x30 Ø x x10 (24 ) Masa: znormalizowany dwuteownik szerokostopowy (HEA, HEB, HEM) i kształtownik stalowy (IPE, INP) według normy DIN EN lub przekrój poprzeczny bądź grubość blachy w mm Uwaga: W tabeli podano wydajność cięcia nożyc DRS przy uwzględnieniu ciśnienia roboczego 350 bar, normalnych profili stalowych o wytrzymałości na rozciąganie maks. 370 N/mm 2 oraz dobrego stanu noży tnących. Nożyce DRS przecinają profile większych formatów w dwóch etapach pod warunkiem, że grubość mostka nie przekracza maksymalnej grubości końcówki przebijającej. W razie wątpliwości zalecamy wykonie próby rzeczywistej wydajności cięcia celem ustalenia, czy możliwe jest cięcie określonego typu profilu. C B B 84 AA DRS-75-A DRS-75-A z mechanizmem obrotowym i wkręcanym adapterem** z możliwością montażu na pierwszym lub drugim ramieniu DRS-75-B z mechanizmem obrotowym i przyspawanym adapterem** z możliwością montażu na pierwszym ramieniu DRS-75-C z przyspawanym adapterem** z możliwością sztywnego montażu na pierwszym ramieniu *) Adapter nie jest zawarty w cenie

85 15 8 t t t t t t 21 t t 21 t 25 t 26 t 27 t t 40 t t t Przenośne nożyce do łamania szyn Przenośne nożyce do łamania szyn RC 26 R HD zostały opracowane specjalnie do demontażu torowisk oraz przerobu złomu szyn kolejowych. Umożliwiają cięcie wszystkich powszechnie występujących szyn Vignole a klasy do 900 N/mm² i wielkości profilu S7 do UIC60. Nie dotyczy to szyn Vignole a klas specjalnych powyżej 900 N/mm² lub takich z hartowaną główką. Zużycie noży tnących zależy w znacznym stopniu od jakości szyn. Przenośne nożyce do łamania szyn RC 26 R HD są idealne do koparek o masie operacyjnej od 21t do 30t. RC 26 R HD Siłownik hydrauliczny chroniony w obudowie. Duże podparcie ramienia tnącego: niewielkie zużycie panewek i sworzni. Solidne ramię tnące i obudowa ze specjalnej stali o dużej wytrzymałości. Obrót z możliwością dużego obciążenia z zakresem obrotu 180. Przenośne nożyce do łamania szyn RC 26 R HD Masa Długość Rozwarcie szczęk Głębokość szczęki Kategoria wagowa (bez adaptera) A B C koparki* kg mm mm mm t RC 26 R HD * Decydującym kryterium dla wyboru nożyc jest użyteczny udźwig koparki RC 26 R HD Ciśnienie spiętrzenia Ciśnienie robocze: Siłownik hydrauliczny: maks. 25 MPa (250 bar) 0,5 MPa (5 bar) Obrót: maks. 20 MPa (200 bar) Zalecana wydajność: maks. 250 l/min (siłownik hydrauliczny), l/min (obrót) RC 26 R HD 85

86 Notatki 86

87 Akcesoria i technika Rozbiórka i recykling 01/ wraz z ustawowym podatkiem VAT 87

88 Treść Akcesoria RA Napędy wychylne do koparek o masie operacyjnej od 3t do 35t: RA04 / RA09 / RA14 / RA20 / RA28 / RA35 89 Tiltrotator- Głowice wychylno-obrotowe do koparek o masie operacyjnej od 3t do 25t: Tiltrotator (przykład) TR06NOX / TR10NOX / TR18NOX / TR25NOX 90 Akcesoria dla przegubowego zawieszenia chwytaków KM Górne zawieszenia bez hamulca wahadłowego do koparek o masie operacyjnej od 1t do 60t 92 KM Górne zawieszenia z hamulcem wahadłowym do koparek o masie operacyjnej od 1t do 60t 92 SW01 cardanic / SW03 cardanic / SW08 cardanic / SW10 cardanic / SW21 cardanic / SW25 cardanic / SW40 cardanic 92 Adapter chwytaka do zamocowania do systemu szybkiej wymiany Lehnhoff bez zawieszenia / przegub krzyżowy Akcesoria do trwałego montażu chwytaków KM 690 2t / KM 690 8t / KM t / KM t / KM t/ KM t / KM t / KM t / KM t Uchwyt do 93 trwałego montażu KM 691 2t / KM 691 8t / KM t / KM t / KM t Kołnierz adaptera do rozwiązania własnego 93 SW01 rigid / SW03 rigid / SW08 rigid / SW10 rigid / SW21 rigid / SW25 rigid / SW40 rigid / SW100 rigid Adapter wkręcany do 93 Zamocowanie do systemu szybkiej wymiany Lehnhoff OQ45 / OQ60 / OQ65 / OQ70 / OQ70/55 / OQ80 Adapter wkręcany do zamocowania do systemu szybkiej wymiany Oilquick 93 Rotatory Rotatory, rotatory bez płyty czołowej, płyty czołowe dla rotatorów 94 Elementy do rozbudowy i drobne elementy 95 Technika 96 wymienne szczęki 97 System szczęk wymiennych C-VE 98 > Więcej informacji na temat wyrobów firmy znajdą Państwo na stronie internetowej 88

89 3 t 5 t Napęd wychylny 9 t 14 t 20 t 25 t 28 t 35 t RA04 / RA09 / RA14 / RA20 / RA28 / RA35 Doświadczenie i nowatorstwo doprowadziły do stworzenia jednego z najbardziej postępowych urządzeń doczepianych dla koparek - napędu wychylnego RA. Jego kąt wychylenia wynoszący od 2 x 50 do 2 x 90 czyni z niego ruchomy przegub. W powszechnie stosowanym połączeniu z systemem szybkiej wymiany i przy wyborze oprzyrządowania doczepianego napęd wychylny RA oznacza najwyższą efektywność na każdym placu budowy. Napęd wychylny RA firmy jest optymalny i dostępna do koparek o masie operacyjnej od 3t do 35t. Najbardziej kompaktowa konstrukcja - minimalna wysokość konstrukcyjna i długość zabudowy. Wysoki i stały moment skręcający. Płyty do przyspawania zawarte w zakresie dostawy. Duży zakres obrotu 100 / 140 / 180 (RA04 do RA14). Wysoka wytrzymałość i długi okres użytkowania dzięki korpusowi ze specjalnego żeliwa i pojedynczej przekładni. Niewymagający konserwacji: eliptyczny napęd wychylny pracuje w kąpieli olejowej. Niewielka ilość uszczelek. Możliwość wszechstronnego zastosowania do urządzeń do szybkiej wymiany, łyżek obrotowych i innych zastosowań specjalnych. Napędy wychylne RA04 / RA09 / RA14 / RA20 / RA28 / RA35 Masa operacyjna Masa Długość Wysokość Maks. kąt Moment obrotowy koparki montażowa A montażowa B wychylenia α (odchylanie) 2) (t) (ok. kg) (mm) (mm) ( ) (knm) RA x 50 3,5 RA x 70 3,5 RA x 90 3,5 RA x 50 5,3 RA x 70 5,3 RA x 90 5,3 RA x 50 12,6 RA x 70 12,6 RA x 90 12,6 RA x 50 22,0 RA x 70 22,0 RA ) x 50 31,0 RA ) x 70 31,0 RA ) x 50 41,0 RA ) x 70 41,0 1) Dostępny od 4. kwartału 2012 roku 2) przy 25 MPa (250 bar) Instalacja hydrauliczna: Co najmniej jeden obwód hydrauliczny dwustronnego działania, zintegrowany zawór przeciążeniowy Ciśnienie robocze: maks. 25 MPa (250 bar) RA20 89

90 3 t 5 t TR06NOX / TR10NOX / TR18NOX / TR25NOX 10 t 15 t 20 t 25 t 32 t 40 t 50 t Doświadczenie i nowatorstwo doprowadziły do stworzenia jednego z najbardziej postępowych urządzeń doczepianych dla koparek - głowicy : rotacja ciągła 360 i kąt wychylenia wynoszący 2 x 45 do 2 x 55 czynią z niego przegub uniwersalny, który udostępnia liczne możliwości zastosowań. Z urządzeniem do szybkiej wymiany i ofertą oprzyrządowania doczepianego oznacza to najwyższą efektywność na każdym placu budowy. Tiltrotator jest zoptymalizowany i dostępny do koparek o masie operacyjnej od 3t do 25t. Zalety: Precyzja i bezpieczeństwo dzięki miękkiemu sterowaniu proporcjonalnemu (opcjonalnie). Wysoka wytrzymałość i długi okres użytkowania dzięki korpusowi ze specjalnego żeliwa. Niewielka wysokość konstrukcyjna dzięki eliptycznemu napędowi wychylnemu: duży zakres obrotu. Wysoka i stała siła odchylenia dzięki bezsiłownikowemu napędowi wychylnemu. Brak odstających elementów konstrukcyjnych: Przy użyciu wąskiej łyżki posiębiernej możliwe wykonywanie wykopów w ciasnych, głębokich kanałach, nawet pod istniejącymi rurami lub pomiędzy nimi. Niewymagający konserwacji: Napęd ślimakowy pracuje z permanentnym smarowaniem. Tiltrotator TR06NOX / TR10NOX / TR18NOX / TR25NOX z napędem obrotowym 360SDgr Tiltrotator - Głowica wychylno-obrotowa Szer. Dł. Wys. Maks. poj. Masa operacyjna Masa Maks. szero- Kąt wy- Moment obrotowy Obrotów / Przepust własna 1) A 2) B 2) C 2) łyżki podsiękość łyżki do chylenia (odchylanie) 3) (obrót) 4) min obrotowy koparki (t) (ok. kg) (mm) (mm) (mm) biernej (m³) rowów (mm) ( ) (knm) (Nm) (obr./min) (l/min) TR06NOX > , x 50 8,4 stały ,0 5) 40 TR10NOX > , x stały ,5 5) 40 [70 7 ] TR18NOX > , x stały ,0 6) 120 TR25NOX > , x stały ,7 6) 120 1) Masa całkowita łącznie z górnym zawieszeniem, bez urządzenia do szybkiej wymiany 2) Odniesienie: TR06NOX S40/S40, TR10NOX S50/S50, TR18NOX S60/S60, TR25NOX S70/S70 3) przy 25 MPa 4) przy 22,5 MPa i pionowej osi 5) CSP i CSS przy 30 l/min 6) CSP i CSS przy 40 l/min 7) dla urządzenia sterowniczegi DF8 i DF10 Pakiet standardowy składający się z: tiltrotatora, elektrycznego systemu kontrolnego, górnego zawieszenia lub sprzęgła, dolnego sprzęgła lub urządzenia do szybkiej wymiany Sterowanie Opis CSS 8) Wszystkie funkcje kontrolowane są przez zawory elektromagnetyczne Włącz/Wyłącz i mogą być wykonywane równocześnie CSP 9) Odchylenie i obrót kontrolowane są przez zawory proporcjonalne i mogą być wykonywane równocześnie; Dodatkowe funkcje kontrolowane są przez zawory Włącz/Wyłącz DF4 8) Dla każdej z funkcji obrót i odchylenie oddzielny podwójny obwód hydrauliczny na ramieniu koparki (bez możliwości dozbrojenia) DF8 8) Dla każdej funkcji (obrót, odchylenie, szybka wymiana, dodatkowa 1) oddzielny podwójny obwód hydrauliczny na ramieniu koparki DF10 8) Dla każdej funkcji (obrót, odchylenie, szybka wymiana, dodatkowa 1+2) oddzielny podwójny obwód hydrauliczny na ramieniu koparki 8) Pozostaje oryginalne sterowanie koparki 9) Montaż komfortowego sterowania Sterowanie CSS składające się z: skrzynki sterowniczej, okablowania od istniejącego dżojstika do tiltrotatora Sterowanie CSP składające się z: skrzynki sterowniczej, 2 uchwytów dżojstika SVAB L8, okablowania od istniejącego dżojstika do tiltrotatora, zaworu proporcjonalnego Akcesoria Chwytak TR Opis hydrauliczny moduł chwytaka pozostaje zamontowany na stałe na i może być użyty do pozycjonowania masztów, rur itd. bez wymiany narzędzi Instalacja hydrauliczna: Co najmniej jeden obwód hydrauliczny jednostronnego działania (zawór kątowy ze swobodnym obiegiem powrotnym do zbiornika). Możliwy jest również obwód hydrauliczny dwustronnego działania dla DF8 i DF10 (nie dla CSP/CSS) Ciśnienie robocze: maks. 25 MPa (250 bar); maks. ciśnienie spiętrzenia 0,5 MPa (5 bar) Instalacja eketryczna (w przypadku CSS i CSP): Zasilanie elektryczne 12 V lub 24 V Adapter do szybkiej wymiany dolne urządzenie do szybkiej wymiany rotacja ciągła (360 ) Kąt odchylenia Rys.: TR25NOX z S70 / S70 Wysokość całkowita zależna jest od zastosowanych adapterów 90

91 Dostępny jest oddzielny prospekt odnośnie tiltrotatorów Proszę zamówić - dawid.sypien@admb.pl 91 wraz z ustawowym podatkiem VAT

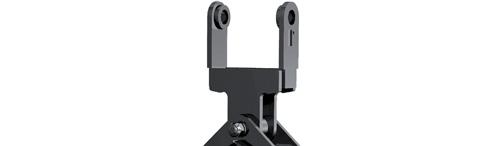

92 Akcesoria dla przegubowego zawieszenia chwytaków KM Górne zawieszenia bez hamulca wahadłowego Proszę przy zamówieniu podawać typ koparki. Zalecana masa operacyjna koparki dla rotatorów () Wymiar przyłącza rotatora na górze (szer. x Ø sworznia) (mm) KM 501 1t-8t 1 t - 8t KM 04 F / KM 04 F140-30V / KM 04 F140-30US 84x30 KM 501 6t-12t 6t - 12 t KM 06 F / KM 07 F x40 KM 501 9t-12t 9t - 12 t KM 10 F x50 KM t-25t 13t - 25t KM 10 F x60 KM t-60t 19t - 60t KM 15 F / KM 15 F / zintegrowany mechanizm obrotowy* * zintegrowany mechanizm obrotowy z zawieszeniem przegubowym przy C80H, P40VHD i P51VHD 180x70 KM Górne zawieszenie z hamulcem wahadłowym Proszę przy zamówieniu podawać typ koparki. Zalecana masa operacyjna koparki dla rotatorów () Wymiar przyłącza rotatora na górze (szer. x Ø sworznia) (mm) KM 511 1t-8t 1 t - 8t KM 04 F / KM 04 F140-30V / KM 04 F140-30US 84x30 KM 511 6t-12t 6t - 12 t KM 06 F / KM 07 F x40 KM 511 9t-12t 9t - 12 t KM 10 F x50 KM t-25t 13t - 25t KM 10 F x60 KM t-60t 19t - 60t KM 15 F / KM 15 F / zintegrowany mechanizm obrotowy* * zintegrowany mechanizm obrotowy z zawieszeniem przegubowym przy C80H, P40VHD i P51VHD 180x70 Adapter chwytaka do zamocowania do systemu szybkiej wymiany Lehnhoff bez zawieszenia / przegub krzyżowy pasujący do systemu szybkiej wymiany Lehnhoff Masa operacyjna koparki SW01 cardanic MS01 do 2t SW03 cardanic MS03 do 5t SW08 cardanic MS08 do 12t SW10 cardanic MS10 do 19t SW21 cardanic MS21 do 28t SW25 cardanic MS25 do 40t SW40 cardanic MS40 do 70t Uwaga: Dostępne są również adaptery dla systemów szybkiej wymiany innych producentów. Chwytak z zawieszeniem przegubowym Chwytak z zawieszeniem przegubowym i systemem szybkiej wymiany 92

93 Akcesoria do trwałego montażu chwytaków Uchwyt do trwałego montażu Masa operacyjna koparki KM 690 2t do 2t KM 690 8t do 8t KM t do 15t KM t do 20t KM t do 27t KM t do 32t KM t do 40t KM t do 50t KM t do 70t Kołnierz adaptera do rozwiązania własnego Masa operacyjna koparki Adapter wkręcany do zamocowania do systemu szybkiej wymiany Lehnhoff KM 691 2t do 2t KM 691 8t do 8t KM t do 15t KM t do 20t KM t do 27t pasujący do systemu szybkiej wymiany Lehnhoff Masa operacyjna koparki Adapter wkręcany do zamocowania do systemu szybkiej wymiany Oilquick SW01 rigid MS01 do 2t SW03 rigid MS03 do 5t SW08 rigid MS/HS 08 do 12t SW10 rigid MS/HS 10 do 19t SW21 rigid MS/HS 21 do 28t SW25 rigid MS/HS 25 do 40t SW40 rigid HS40 do 70t SW100 rigid HS100 do 120t pasujący do systemu szybkiej wymiany Oilquick Masa operacyjna koparki OQ45 OQ45 5t 12t OQ60 OQ60 12t 18t OQ65 OQ65 14t 22t OQ70 OQ70 15t 28t OQ70/55 OQ70/55 18t 28t OQ80 OQ80 45t 70t Uwaga: Dostępne są również adaptery dla systemów szybkiej wymiany innych producentów. Chwytak z uchwytem do montażu na stałe Chwytak z wkręcanym adapterem do zamocowania do systemu szybkiej wymiany 93

94 Rotatory jest producentem rotatorów do koparek i dźwigów samochodowych HDS. Wieloletnie doświadczenie w projektowaniu rotatorów i oprzyrządowania doczepianego doprowadziło do opracowania wysokowydajnych i trwałych rotatorów, które dopasowane są dokładnie do odpowiednich przypadków zastosowania. Duża paleta: W zależności od zastosowania i urządzenia nośnego można dobrać obciążenie graniczne - od 1t do 15 t - i konstrukcję - rotator z przyłączem kołnierzowym lub czopowym. Zasada gerotora (pompy z wirującym tłokiem zębatym): Kompaktowa i efektywna zasada konstrukcyjna gwarantuje precyzyjną charakterystykę rozruchu i zatrzymania - również przy gorącym oleju. Rotator ciągły ze zintegrowanym przepustem obrotowym standardowo dla obiegu hydraulicznego; dostępne również rotatory z czterema przepustami olejowymi. Wbudowany zawór ograniczający ciśnienie uniezależnia rotator od instalacji hydraulicznej urządzenia nośnego i tym samym chroni go przed przeciążeniem. Niezawodne przejmowanie obciążeń ściskających, rozciągających i zginających dzięki łożyskom wałeczkowo-stożkowym o dużych rozmiarach. Zminimalizowane ścieranie dzięki zastosowaniu dla zespołu rotatorów ulepszanej stali o dużej wytrzymałości z azotowaną i gładko szlifowaną powierzchnią. Rotatory Obciążenie graniczne Wymiar przyłącza na górze Moment Maks. moment Przyłącza instalacji hydraulicznej Masa (Ø sworznia x szer.) obrotowy zginający Rotator Chwytak (kg) (mm) (Nm) (Nm) (kg) KM 04 F x M 18x1,5 M 18x1,5 26 KM 04 F140-30USE x M 18x1,5 M 18x1,5 31 KM 04 F140-30VE x M 18x1,5 M 18x1,5 26 KM 06 F x G 1/2 G 1/2 34 KM 07 F x G 1/2 M 27x2 76 KM 10 F173-45E x G 1/2 G 1/2 65 KM 10 F173-52E x 52, G 1/2 G 1/2 69 KM 10 F x G 1/2 M 27x2 78 Rotatory bez płyty czołowej Obciążenie graniczne Moment obrotowy Maksymalny moment Przyłącza instalacji hydraulicznej Masa zginający Rotator Chwytak (kg) (Nm) (Nm) (kg) KM 04 F140/ M 18x1,5 M 18x1,5 34 KM 06 F 140/ G 1/2 G 1/2 38 KM 06 F173/ G 1/2 G 1/2 34 KM 07 F275/ G 1/2 G 3/4 73 KM 10 F173/ G 1/2 M 27x2 60 KM 10 F275/180V G 1/2 G 3/4 73 KM 15 F340/ G 1/2 G 3/4 160 KM 15 F273/ G 1/2 G 3/4 71 Płyty czołowe do rotatorów dla typu silnika Obciążenie Szerokość oczka Średnica trzpienia graniczne (kg) (mm) (mm) KM 692 4t-6t 30 KM 04 F140/ KM 692 4t-6t 40 KM 06 F173/ KM 692 7t-10t 40 KM 07 F275/ KM 692 7t-10t 50 KM 10 F173/180 - KM 10 F275/180V KM 692 7t-10t 60 KM 10 F173/180 - KM 10 F275/180V KM t KM 15 F273/ KM t KM 15 F340/ KM 04 F KM 04 F USE KM 06 F KM 10 F KM 15 F 273/273 94

95 Elementy do rozbudowy i drobne elementy Akcesoria KM KM KM Opis Szyny dociskowe, długość 720 mm Szyny dociskowe, długość 1000 mm KM KM Oprzyrządowanie do mocowania szyn dociskowych dla różnych chwytaków KM 680 KM 602P KM 680 1t-4t KM 680 5t-8 t KM 680 9t-12 t KM 680 C12VE/18VE KM 680 C25VE Osłona węży hydraulicznych łącznie ze śrubami mocującymi, dla chwytaków wieloszczękowych Wypychacz Wypychacz Wypychacz Wypychacz dla C12VE i C18VE Wypychacz dla C25VE KM KM Szczęki nasadzane do R12H, objętość 225 l Szczęki nasadzane do R12H, objętość 275 l KM 681 KM 682 Wspornik do szybkiego montażu szczęk dla R12H KM hook KM 206P Osłona węży hydraulicznych dla chwytaka P łącznie ze śrubami mocującymi KM hook KM hook set 2 Hak do przyspawania Haki do przyspawania, zestaw 2 sztuk KM bolt-on lifting eye Dokręcana płyta denna z uchwytem do zaczepienia dla chwytaka P KM set Wymienne krawędzie tnące KM KM KM E Przedłużenie chwytaka do budowy kanałów i budownictwa podziemnego mm (60 kg) Przykręcane ścianki boczne KM KM Możliwość zastosowania tylnej ściany do przeładunku drobnych materiałów sypkich KM t-8t KM t-8t c Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa (260 bar), gotowy do montażu we własnym zakresie Zawór elektromagnetyczny dla dodatkowego obiegu oleju, do 26 MPa (260 bar), łącznie z elementami montażowymi i montażem 95

96 Rewolucyjna zasada napędu dla chwytaka hydraulicznego W przeciwieństwie do dotychczasowych chwytaków hydraulicznych z napędem moment obrotowy wytwarzany jest przez tłok z dwoma przeciwbieżnymi gwintami Helix. Przenoszą one siłę na dwa wały, do których za pośrednictwem połączenia zaciskowego zamocowane są szczęki. Wynikają z tego zalety technologii, które zapewniają długi okres użytkowania i wysoką rentowność: 50% dłuższy okres użytkowania napędu dzięki bezobsługowości (wszystkie ruchome elementy poruszają się w kąpieli olejowej) i odporności związanej z kompaktową konstrukcją napędu. Niezmienna siła zamykania przez cały proces chwytania. Wszechstronne możliwości zastosowania dzięki łatwej wymianie szczęk. jest dostępny dla koparek do 3t: koparek do 5t: koparek do 9t: D03HPX C05HPX / D05HPX / A05HPX / R05HPX C08HPX / D09HPX / A09HPX / R08HPX Cechy produktu Zawory ograniczające ciśnienie Zawory ograniczające ciśnienie chronią chwytak przed zbyt wysokim ciśnieniem roboczym. Tym samym instalacja zaworów na dźwigu nie jest już konieczna. Oznacza to oszczędność czasu i pieniędzy. Synchronizacja szczęk Oba wały napędzane są jednocześnie i równomiernie przez jednoczęściowy tłok. Można całkowicie zrezygnować z drążka wyrównawczego. Rotator i Hydrauliczny silnik o ciągłej rotacji i tworzą jeden zespół. Węże łączące stają się zbędne dzięki bezpośredniemu podłączeniu. W ten sposób całkowicie unika się wycieków spowodowanych ich zerwaniem. Wały i tłoki są azotowane, przez co posiadają bardzo twardą powierzchnię. Dzięki temu ekstremalnie minimalizowane jest zużycie. Długi okres użytkowania Bezobsługowość Chwytak jest całkowicie bezobsługowy. Punkty smarowania należą do przeszłości. Prowadzi to do wydłużenia okresu użytkowania i oszczędza czas. Wszystkie elementy konstrukcyjne pracują w kąpieli olejowej. Optymalizacja masy Drążone wały i zoptymalizowane elementy konstrukcyjne zmniejszają masę całkowitą. 96

97 Szczęki wymienne Szczęki napędu można bardzo łatwo wymienić poprzez odkręcenie śrub ustalających. W ten sposób można z użyciem jednego zespołu napędowego dokonać przezbrojenia na różne zastosowania, np. chwytaki do kopania, chwytaki wyburzeniowo-sortujące, chwytaki uniwersalne lub chwytaki do kamieni. W ofercie firmy dostępne są również inne szczęki do zastosowań specjalnych. Szczęki wymienne dostarczane są z elementami ułatwiającymi wymianę, które utrzymują szczęki na pozycji i gwarantują bezproblemowe osadzenie napędu na szczękach. Masa operacyjna koparki (t) Szerokość Pojemność Ilość Masa Obciążenie zębów graniczne (mm) (litrów) (kg) (kg) Wymienne szczęki dla chwytaków do kopania C05HPX-40S C05HPX-45S C05HPX-50S C05HPX-60S C05HPX-80S C08HPX-40S C08HPX-45S C08HPX-50S C08HPX-60S C08HPX-80S Wymienne szczęki dla chwytaków wyburzeniowo-sortujących D03HPX-40S D05HPX-50S D09HPX-60S Wymienne szczęki dla chwytaków uniwersalnych A05HPX-40S A09HPX-50S Wymienne szczęki dla chwytaków do kamieni R05HPX-0,16S ,16 m R08HPX-0,16S ,16 m Zakres dostawy: szczęki wymienne, przykręcane zęby kopiące (dla chwytaków do kopania i chwytaków uniwersalnych), zestaw elementów ułatwiających wymianę Uwaga: Szczęki wymienne dozwolone są tylko w połączeniu z rotatorem i napędem. 97

98 C-VE System szczęk wymiennych Solidność, jakiej oczekuje się od chwytaka koparki. Do tego wszechstronność, jakiej wymaga zastosowanie. To wszystko w jednym urządzeniu. W tym chwytaku warianty montażowe zmieniane są równie szybko, jak szybko może zmieniać się zastosowanie. Żadnego problemu nie stanowi zmiana między budownictwem ziemnym, ogrodnictwem, budową kanałów, pracami leśnymi itd. Rentowność: Wymieniane są tylko zasadnicze szczęki. Wymiany może dokonać jedna osoba Prędkość: Bezproblemowa wymiana poprzez poluzowanie sworzni łączących w ciągu około 4 minut; nie są konieczne żadne prace przy instalacji hydraulicznej Solidna technika: Kompaktowa konstrukcja dzięki zintegrowanemu mechanizmowi obrotowemu. Solidne łożyskowania szczęk, które zawierają jednocześnie mechanizm wymiany. Start 0,58 min. Odstawić chwytak z zamkniętymi szczękami. Założyć elementy ułatwiające wymianę i zwolnić zawleczkę na obu sworzniach łączących. Chwytaki z urządzeniem do wymiany dostępne są dla koparek do 8t: C08VE / T08VE / R08VE i inne szczęki wymienne koparek do 12t: C12VE / T12VE / R12VE i inne szczęki wymienne koparek do 18t: C18VE / T18VE / R18VE i inne szczęki wymienne koparek do 25t: C25VE i inne szczęki wymienne Szczęki do kamieni Moduł chwytaka Szczęki do kopania 1,67 min. 2,50 min. Usunąć oba sworznie łączące. Zwolnić hydraulicznie kły mocujące, spozycjonować nad zestawem wymiennym i hydraulicznie zamknąć kły mocujące. Szczęki do rur Szczęki studzienne 3,75 min. Ponownie wbudować sworznie łączące i zabezpieczyć je zawleczkami. Szczęki do drewna Szczęki do siana i prac leśnych 4 min. gotowe. Usunąć elementy ułatwiające wymianę. Już można kontynuować pracę. 98

99 NOWOŚĆ Dostępny jest oddzielny prospekt oprzyrządowania doczepianego dla koparek 2-drożnych. Proszę zamówić - dawid.sypien@admb.pl 99 wraz z ustawowym podatkiem VAT
