HYDRAULICZNE NARZĘDZIA TNĄCE

Transkrypt

1 11 HYDRAULICZNE NARZĘDZIA TNĄCE

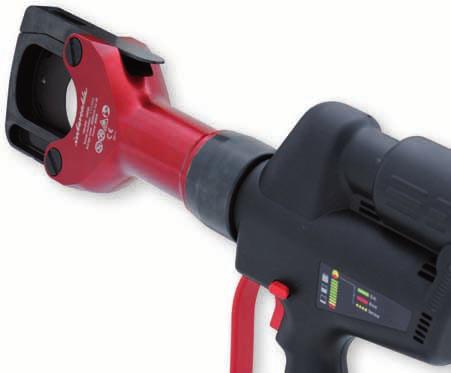

2 12 HYDRAULICZNE NARZĘDZIA TNĄCE AKUMULATOROWE Lekka i zwarta konstrukcja. Obrotowa głowica pozwala na pracę w ciasnej przestrzeni. Duża prędkość posuwu, podwójny cylinder. Łatwa wymiana głowicy tnącej z ochroną rąk. Wielofunkcyjny wskaźnik LED. Dwustronny zawór powrotny obsługiwany jedną ręką. Wyważony i ergonomiczny uchwyt z paskiem. Wymienny akummulator LiIon.

3 13 HYDRAULICZNE NARZĘDZIA TNĄCE PRZEGLĄD ASI45 ø 50 mm HSI50 ASI50 SERIA 65 PS50 ø 65 mm PS65 Aluminium Miedź SERIA 85 ASI65 ø 85 mm HSI85 ø 95 mm PS95 Aluminium Miedź ASI85 SERIA 95 PS85 Aluminium Miedź Aluminium Miedź SERIA 1202 ASI95 ø 120 mm PS1202 Aluminium Miedź SERIA 120 ASI1202 ø 120 mm Aluminium Miedź zbrojone STR STR Stal Al/St Aluminium Miedź STR ø 45 mm STR Stal Al/St Aluminium Miedź STR HSI45 ø 25 mm ASI25 SERIA 50 PS45 Zastosowanie STR HS25 SERIA 45 PS25 Max. cięcie STR Akumulatorowe STR. 28 Ręczne SERIA 25 Głowice PS120 SSA85 ø 85 mm SSA95 ø 95 mm SSA1202 ø 120 mm SSA120 ø 120 mm STR Modele SERIA SSA Zestaw do Bezpiecznego Cięcia Kabli

4 14 SERIA 25 ŚREDNICA CIĘCIA max. 25 mm OG LNA CHARAKTERYSTYKA PS25 HS25 ASI25 ŚREDNICA CIĘCIA max. ø 25 mm SIŁA CIĘCIA 60 kn ZASTOSOWANIE Stal, Al/St, Miedź i Aluminium CIŚNIENIE ROBOCZE 700 bar (70 MPa) DO CIĘCIA TWARDYCH KABLI ZBROJONYCH PS25 Głowica Tnąca Urządzenie napędzane przez pompę hydrauliczną max. 700 bar (sugerowane ciśnienie robocze 700 bar/70 MPa). (strony 77 84) Głowica tnąca z zamknięciem zatrzaskowym i prowadnicą ostrza Szybkozłącze hydrauliczne z deklem przeciwkurzowym Miękkie etui do PS25 ST Rozmiary narzędzia:...77 x 220 x 64 mm narzędzia:... 2,1 kg GMI25 Głowica tnąca PS25 PS x 230 x 60 2,2 kg Ostrze stałe GMI25 40 g Ostrze ruchome SMI25 60 g SMI25 77 Hydrauliczna głowica Miękkie etui do głowicy tnącej Ostrza zapas HS25 Ręczne Nożyce Hydrauliczne Głowica tnąca z zamknięciem zatrzaskowym i prowadnicą ostrza (360 ) Szybki posuw z podwójnym cylindrem hydraulicznym Automatyczny zawór bezpieczeństwa Ręczny powrót w dowolnym położeniu HS25 narzędzia: x 393 x 54 mm narzędzia:... 2,9 kg HS x 190 x 80 4,0 kg Ostrze stałe GMPS g Ostrze ruchome SMPS25 40 g Głowica tnąca HS25 GMPS SMPS25 Ostrza zapas 165 Raport z badań technicznych narzędzia Ręczne nożyce hydrauliczne Skrzynka z tworzywa sztucznego

5 15 ASI25 Akumulatorowe Nożyce Hydrauliczne Głowica tnąca z zamknięciem zatrzaskowym, obraca się o 360 Wysoka prędkość posuwu z podwójnym cylindrem hydraulicznym Obustronny spust ciśnienia (obsługa jedną ręką) Pasek przy uchwycie Ergonomiczny i wyważony uchwyt Obudowa, uchwyt i przycisk zwalniający ciśnienie izolowane i odporne na wstrząsy Inteligentne narzędzie elektroniczne narzędzia: x 368 x 95 mm narzędzia:... 3,9 kg Narzędzie tnące ASI25 ASI x 400 x 140 7,1 kg Ostrze stałe GMI25 40 g Ostrze ruchome SMI25 60 g Akcesoria patrz strona 29 Raport z badań technicznych Akumulatorowe hydrauliczne narzędzie do cięcia 14,4 V / 2,6 Ah LiIon bateria RA9 Ładowarka LG7 Wygodny uchwyt dla bezpiecznego transportu Skrzynka z tworzywa sztucznego Pasek na ramię TG2 GMI25 SMI25 Ostrza zapas Set ASI25 Miedź Aluminium Aldrey Alu/Stal Stal i żyły wielodrutowe <410 <250 <300 i żyły wielodrutowe <200 <160 <340 <340 yły wielodrutowe <1800 yły wielodrutowe ( 200 ) <180 yły wielodrutowe <420 <600 <2200 Ø 26 mm Ø 25 mm Ø 24 mm Ø 23 mm Ø 22 mm Ø 21 mm Ø 20 mm Ø 19 mm Ø 18 mm Ø 17 mm Ø 16 mm Ø 15 mm Ø 14 mm Ø 13 mm Ø 12 mm Ø 11 mm Wytrzymałość N/mm² Ø 10 mm Sektor zastosowań: <Ø 9 mm TABELA ZAKRESU CIĘCIA PS25 HS25 ASI25

6 16 SERIA 45 ŚREDNICA CIĘCIA max. 45 mm OG LNA CHARAKTERYSTYKA PS45 HS45 ASI45 ŚREDNICA CIĘCIA max. ø 45 mm SIŁA CIĘCIA 60 kn ZASTOSOWANIE Stal, Al/St, Cu i Al CIŚNIENIE ROBOCZE 700 bar (70 MPa) DO CIĘCIA TWARDYCH KABLI ZBROJONYCH PS45 Hydrauliczna Głowica Tnąca Urządzenie napędzane przez pompę hydrauliczną max. 700 bar (sugerowane ciśnienie robocze 700 bar/70 MPa). (strony 77 84) Głowica tnąca z zamknięciem zatrzaskowym i prowadnicą ostrza Szybkozłącze hydrauliczne z deklem przeciwkurzowym Etui do PS45 ST02 narzędzia: x 313 x 64 mm narzędzia:... 2,9 kg 313 SMI45 SMI45 Głowica ze skrzynką PS x 145 x 70 3,0 kg Ostrza zapasowe SMI g Skład zestawu: Hydrauliczna głowica tnąca Miękkie etui Ostrza wym. 100 HSI45 Nożyce Hydrauliczne Głowica tnąca z zamknięciem zatrzaskowym i prowadnicą ostrza (360 ) Szybki posuw z podwójnym cylindrem hydraulicznym, praca jedną ręką Automatyczny zawór bezpieczeństwa Ręczny powrót w dowolnym położeniu HSI45 narzędzia: x 601 x 69 mm narzędzia:... 5,7 kg 601 GMPS45 Zestaw do cięcia HSI x 260 x 105 7,4 kg Stałe ostrze tnące GMPS g Ruchome ostrze tnące SMPS g SMPS45 Ostrza wym. 184 Raport z badań technicznych Nożyce hydrauliczne Skrzynka z tworzywa sztucznego

7 17 ASI45 Akumulatorowe Nożyce Hydrauliczne Głowica tnąca z zamknięciem zatrzaskowym, obraca się o 360 Wysoka prędkość posuwu z podwójnym cylindrem hydraulicznym Obustronny spust ciśnienia (obsługa jedną ręką) Pasek przy uchwycie Ergonomiczny i wyważony uchwyt Obudowa, uchwyt i przycisk zwalniający ciśnienie izolowane i odporne na wstrząsy Inteligentne narzędzie elektroniczne narzędzia: x 311 x 95 mm narzędzia:... 4,9 kg Zestaw do cięcia ASI x 400 x 140 8,1kg Ostrze zapasowe SMI g Akcesoria patrz strona 29 Raport z badań technicznych Akumulatorowe nożyce hydrauliczne 14,4 V / 2,6 Ah LiIon bateria RA9 Ładowarka LG7 Wygodny uchwyt dla bezpiecznego transportu Skrzynka z tworzywa sztucznego Pasek na ramię TG2 SMI45 SMI45 ASI45 Ostrza zapas Aluminium 160 Aldrey 340 Rope ( 200 wires) yły wielodrutowe Ø 32 mm Ø 33 mm Ø 34 mm Ø 35 mm Ø 36 mm Ø 37 mm Ø 38 mm Ø 39 mm Ø 40 mm Ø 41 mm Ø 42 mm Ø 43 mm Ø 44 mm Ø 45 mm Ø 46 mm Ø 15 mm Ø 16 mm Ø 17 mm Ø 18 mm Ø 19 mm Ø 20 mm Ø 21 mm Ø 22 mm Ø 23 mm Ø 24 mm Ø 25 mm Ø 26 mm Ø 27 mm Ø 28 mm Wytrzymałość N/mm² Stal Ø 31 mm Miedź Ø 14 mm Sektor zastosowań: Ø 13 mm yły wielodrutowe Ø 30 mm 200 Ø 29 mm Alu/Stal 410 i żyły wielodrutowe Ø 12 mm Aluminium i żyły wielodrutowe <Ø 28 mm Miedź Wytrzymałość N/mm² Ø 11 mm Sektor zastosowań: Ø 9 mm TABELA ZASTOSOWAŃ PS45 HS45 ASI

8 18 SERIA 50 średnica cięcia max. 50 mm OG LNA CHARAKTERYSTYKA PS50 HSI50 ASI50 ŚREDNICA CIĘCIA max. ø 50 mm SIŁA CIĘCIA 60 kn ZASTOSOWANIE Miedź i Aluminium CIŚNIENIE ROBOCZE 700 bar (70 MPa) PS50 Hydrauliczna Głowica Tnąca Urządzenie napędzane przez pompę hydrauliczną max. 700 bar (sugerowane ciśnienie robocze 700 bar/70 MPa). (strony 77 84) Głowica tnąca z zamknięciem zatrzaskowym i prowadnicą ostrza Szybkozłącze hydrauliczne i dekiel przeciwkurzowy Etui PS50 ST02 narzędzia: x 313 x 64 mm narzędzia:... 2,9 kg 313 SMI50 SMI50 Ostrza zapasowe Głowica ze skrzynką PS50 380x140x70mm 3,0 kg Ostrze zapasowe SMI g Skład zestawu: Hydrauliczna głowica tnąca Miękkie etui 100 HSI50 Nożyce Hydrauliczne Głowica tnąca z zamknięciem zatrzaskowym i prowadnicą ostrza (360 ) Szybki posuw z podwójnym cylindrem hydraulicznym, praca jedną ręką Automatyczny zawór bezpieczeństwa Ręczny powrót w dowolnym położeniu HSI50 narzędzia: x 612 x 58 mm narzędzia:... 5,1 kg 612 GMPS50 SMPS50 Ostrze zapas 195 Zestaw do cięcia HSI x 260 x 105 6,8 kg Stałe ostrze tnące GMPS g Ruchome ostrze tnące SMPS g Raport z badań technicznych Nożyce hydrauliczne Skrzynka z tworzywa sztucznego

9 19 ASI50 Akumulatorowe Nożyce Hydrauliczne Głowica tnąca z zamknięciem zatrzaskowym, obraca się o 360 Wysoka prędkość posuwu z podwójnym cylindrem hydraulicznym Obustronny spust ciśnienia (obsługa jedną ręką) Pasek przy uchwycie Ergonomiczny i wyważony uchwyt Obudowa, uchwyt i przycisk zwalniający ciśnienie izolowane i odporne na wstrząsy Inteligentne narzędzie elektroniczne narzędzia: x 311 x 95 mm narzędzia:... 4,9 kg Zestaw do cięcia ASI x 400 x 8,1 kg Ostrze zapasowe SMI g Akcesoria patrz strona 29 Raport z badań technicznych Akumulatorowe nożyce hydrauliczne 14,4 V / 2,6 Ah LiIon bateria RA9 Ładowarka LG7 Wygodny uchwyt dla bezpiecznego transportu Skrzynka z tworzywa sztucznego Pasek na ramię TG2 SMI50 SMI50 ASI50 Ostrza zapas Miedź 410 Aluminium 210 Ø 125 mm Ø 120 mm Ø 115 mm Ø 110 mm Ø 105 mm Ø 95 mm Ø 100 mm Ø 90 mm Ø 85 mm Ø 80 mm Ø 75 mm Ø 70 mm Ø 65 mm Ø 60 mm Ø 55 mm Ø 50 mm Ø 45 mm Ø 40 mm Ø 35 mm Wytrzymałość N/mm² Sektor zastosowań: <Ø 30 mm TABELA ZASTOSOWA PS50 HSI50 ASI50

10 20 SERIA 65 średnica cięcia max. 65 mm OG LNA CHARAKTERYSTYKA PS65 ASI65 ŚREDNICA CIĘCIA max. ø 65 mm SIŁA CIĘCIA 44 kn ZASTOSOWANIE Miedź i Aluminium CIŚNIENIE ROBOCZE 700 bar (70 MPa) PS65 Hydrauliczna Głowica Tnąca Urządzenie napędzane przez pompę hydrauliczną max. 700 bar (sugerowane ciśnienie robocze 700 bar/70 MPa strony 77 84) Otwarta głowica z ostrzem prowadzącym Łatwa obsługa dzięki otwartej głowicy tnącej Szybkozłącze hydrauliczne i dekiel przeciwkurzowy narzędzia x 369 x 88 mm narzędzia:...4,7 kg 369 Głowica ze skrzynką PS x 330 x 140 6,3 kg Ruchome ostrze SMI g Płytka prowadząca MFI65 70 g Zestaw: Hydrauliczna głowica tnąca Skrzynka plastikowa 154 SMI65 MFI65 Ostrze zapasowe i płytka prowadząca PS65

11 21 ASI65 Akumulatorowe Nożyce Hydrauliczne Głowica tnąca z zamknięciem zatrzaskowym, obraca się o 360 Wysoka prędkość posuwu z podwójnym cylindrem hydraulicznym Obustronny spust ciśnienia (obsługa jedną ręką) Pasek przy uchwycie Ergonomiczny i wyważony uchwyt Obudowa, uchwyt i przycisk zwalniający ciśnienie izolowane i odporne na wstrząsy Inteligentne narzędzie elektroniczne : 511 Narzędzie x 311 x 95 mm Masa narzędzia: 6,8 kg Zestaw do cięcia ASI x 400 x 140 8,5 kg Ruchome ostrze SMI g Płytka prowadząca MFI65 70 g Accessories see page 29 Raport z badań technicznych Akumulatorowe nożyce hydrauliczne 14,4 V / 2,6 Ah LiIon bateria RA9 Ładowarka LG7 Wygodny uchwyt dla bezpiecznego transportu Skrzynka z tworzywa sztucznego Pasek na ramię TG2 SMI65 MFI65 ASI65 Ostrze zapasowe i płytka prowadząca Miedź 410 Aluminium 210 Ø 125 mm Ø 120 mm Ø 115 mm Ø 110 mm Ø 105 mm Ø 95 mm Ø 100 mm Ø 90 mm Ø 85 mm Ø 80 mm Ø 75 mm Ø 70 mm Ø 65 mm Ø 60 mm Ø 55 mm Ø 50 mm Ø 45 mm Ø 40 mm Ø 35 mm Wytrzymałość N/mm² Sektor zastosowań: <Ø 30 mm TABELA ZAKRESU CIĘCIA PS65 ASI65

12 22 SERIA 85 średnica cięcia max. 85 mm OG LNA CHARAKTERYSTYKA PS85 HSI85 ASI85 ŚREDNICA CIĘCIA max. ø 85 mm SIŁA CIĘCIA 70 kn ZASTOSOWANIE Miedź i Aluminium CIŚNIENIE ROBOCZE 700 bar (70 MPa) PS85 Hydrauliczna Głowica Tnąca Urządzenie napędzane przez pompę hydrauliczną max. 700 bar (sugerowane ciśnienie robocze 700 bar/70 MPa). (strony 77 84) Głowica tnąca z zamknięciem zatrzaskowym i prowadnicą ostrza Szybkozłącze hydrauliczne i dekiel przeciwkurzowy narzędzia: x 390 x 64 mm narzędzia:... 4,0 kg Se PS GMI85 SMI Głowica ze skrzynką PS x 370 x 110 5,3 kg Stałe ostrze tnące GMI g Ruchome ostrze tnące SMI g Zestaw: Hydrauliczna głowica tnąca Skrzynka plastikowa HSI85 Nożyce Hydrauliczne Głowica tnąca z zamknięciem zatrzaskowym i prowadnicą ostrza, obrót o 270 Szybki posuw z podwójnym cylindrem hydraulicznym, praca jedną ręką Automatyczny ciśnieniowy zawór bezpieczeństwa Ręczny powrót w dowolnym położeniu HSI85 narzędzia: 203 x 697 x 64 mm Masa narzędzia: 7,3 kg GMPS SMPS85 Ostrza zapas 203 Zestaw do cięcia HSI x 230 x 13,1 kg Stałe ostrze tnące GMPS g Ruchome ostrze tnące SMPS g Raport z badań technicznych Nożyce hydrauliczne Skrzynka stalowa

13 23 ASI85 Akumulatorowe Nożyce Hydrauliczne Głowica tnąca z zamknięciem zatrzaskowym, obraca się o 360 Wysoka prędkość posuwu z podwójnym cylindrem hydraulicznym Obustronny spust ciśnienia (obsługa jedną ręką) Pasek przy uchwycie Ergonomiczny i wyważony uchwyt Obudowa, uchwyt i przycisk zwalniający ciśnienie izolowane i odporne na wstrząsy Inteligentne narzędzie elektroniczne narzędzia: x 311 x 95 mm narzędzia:... 6,1 kg Zestaw do cięcia ASI x 400 x 140 9,3 kg Stałe ostrze tnące GMI g Ruchome ostrze tnące SMI g Akcesoria patrz strona 29 Raport z badań technicznych Akumulatorowe nożyce hydrauliczne 14,4 V / 2,6 Ah LiIon bateria RA9 Ładowarka LG7 Wygodny uchwyt dla bezpiecznego transportu Skrzynka z tworzywa sztucznego Pasek na ramię TG2 GMI85 SMI85 ASI85 Ostrza zapas Miedź 410 Aluminium 210 Ø 125 mm Ø 120 mm Ø 115 mm Ø 110 mm Ø 105 mm Ø 95 mm Ø 100 mm Ø 90 mm Ø 85 mm Ø 80 mm Ø 75 mm Ø 70 mm Ø 65 mm Ø 60 mm Ø 55 mm Ø 50 mm Ø 45 mm Ø 40 mm Ø 35 mm Wytrzymałość N/mm² Sektor zastosowań: <Ø 30 mm TABELA ZAKRESU CIĘCIA PS85 HS85 ASI85

14 24 SERIA 95 średnica cięcia max. 95 mm OG LNA CHARAKTERYSTYKA PS95 ASI95 ŚREDNICA CIĘCIA max. ø 95 mm SIŁA CIĘCIA 65 kn ZASTOSOWANIE Miedź i Aluminium CIŚNIENIE ROBOCZE 700 bar (70 MPa) PS95 Hydrauliczna Głowica Tnąca Urządzenie napędzane przez pompę hydrauliczną max. 700 bar (sugerowane ciśnienie robocze 700 bar/70 MPa). (strony 77 84) Głowica tnąca z zamknięciem zatrzaskowym i prowadnicą ostrza Szybkozłącze hydrauliczne i dekiel przeciwkurzowy narzędzia: x 465 x 91 mm narzędzia:... 6,9 kg 465 Głowica ze skrzynką PS x 400 x 140 9,4 kg Ruchome ostrze tnące SMI g Płytka prowadząca MFI95 80 g Zestaw: Hydrauliczna głowica tnąca Skrzynka z tworzywa 201 SMI95 MFI95 Ostrze zapasowe i płytka prowadząca PS95

15 25 ASI95 Akumulatorowe Nożyce Hydrauliczne Głowica tnąca z zamknięciem zatrzaskowym, obraca się o 360 Wysoka prędkość posuwu z podwójnym cylindrem hydraulicznym Obustronny spust ciśnienia (obsługa jedną ręką) Pasek przy uchwycie Ergonomiczny i wyważony uchwyt Obudowa, uchwyt i przycisk zwalniający ciśnienie izolowane i odporne na wstrząsy Inteligentne narzędzie elektroniczne narzędzia: x 333 x 95 mm narzędzia:... 9,1 kg Zestaw do cięcia ASI x 405 x ,7 kg Ruchome ostrze tnące SMI g Płytka prowadząca MFI95 80 g Akcesoria patrz strona 29 Raport z badań technicznych Akumulatorowe nożyce hydrauliczne 14,4 V / 2,6 Ah LiIon bateria RA9 Ładowarka LG7 Wygodny uchwyt dla bezpiecznego transportu Torba Pasek na ramię TG2 SMI95 ASI95 MFI95 Ostrze zapasowe i płytka prowadząca ostrze TABELA ZAKRESU CIĘCIA PS95 ASI95 Sektor zastosowań: Wytrzymałość N/mm² <Ø 30 mm Ø 35 mm Ø 40 mm Ø 45 mm Ø 50 mm Ø 55 mm Ø 60 mm Ø 65 mm Ø 70 mm Ø 75 mm Ø 80 mm Ø 85 mm Ø 90 mm Ø 95 mm Ø 100 mm Ø 105 mm Ø 110 mm Ø 115 mm Ø 120 mm Ø 125 mm Miedź 410 Aluminium 210

16 26 SERIA 1202 średnica cięcia max. 120 mm OG LNA CHARAKTERYSTYKA PS1202 ASI1202 ŚREDNICA CIĘCIA max. ø 120 mm SIŁA CIĘCIA 60 kn ZASTOSOWANIA Miedź i Aluminium CIŚNIENIE ROBOCZE 700 bar (70 MPa) PS1202 Hydrauliczna Głowica Tnąca Urządzenie napędzane przez pompę hydrauliczną max. 700 bar (sugerowane ciśnienie robocze 700 bar/70 MPa). (strony 77 84) Głowica tnąca z zamknięciem zatrzaskowym i prowadnicą ostrza Szybkozłącze z automatycznym zamkiem i dekiel przeciwkurzowy narzędzia: x 503 x 88 mm narzędzia:... 7,5 kg Rozmiary Głowica ze skrzynką PS x 400 x 10,0 kg Ruchome ostrze tnące SMI g Płytka prowadząca MFI g Zestaw: Hydrauliczna głowica tnąca Skrzynka z tworzywa SMI1202 MFI1202 Ostrze zapasowe i płytka prowadząca PS1202

17 27 ASI1202 Akumulatorowe Nożyce Hydrauliczne Przeznaczone do cięcia kabli aluminiowych i miedzianych do 120 mm. Głowica tnąca z zamknięciem zatrzaskowym, obraca się o 360 Wysoka prędkość posuwu z podwójnym cylindrem hydraulicznym Obustronny spust ciśnienia (obsługa jedną ręką) Pasek przy uchwycie Ergonomiczny i wyważony uchwyt Obudowa, uchwyt i przycisk zwalniający ciśnienie izolowane i odporne na wstrząsy Inteligentne narzędzie elektroniczne narzędzia: x 351 x 95 mm narzędzia:... 9,6 kg Zestaw do cięcia ASI x 405 x ,1 kg Ruchome ostrze tnące SMI g Płytka prowadząca MFI g Akcesoria patrz strona 29 Raport z badań technicznych Akumulatorowe nożyce hydrauliczne 14,4 V / 2,6 Ah LiIon bateria RA9 Ładowarka LG7 Wygodny uchwyt dla bezpiecznego transportu Wytrzymała torba Pasek na ramię TG2 SMI1202 ASI1202 MFI1202 Ostrze zapasowe i płytka prowadząca Miedź 410 Aluminium 210 Ø 125 mm Ø 120 mm Ø 115 mm Ø 110 mm Ø 105 mm Ø 95 mm Ø 100 mm Ø 90 mm Ø 85 mm Ø 80 mm Ø 75 mm Ø 70 mm Ø 65 mm Ø 60 mm Ø 55 mm Ø 50 mm Ø 45 mm Ø 40 mm Ø 35 mm Wytrzymałość N/mm² Sektor zastosowań: <Ø 30 mm TABELA ZAKRESU CIĘCIA PS1202 ASI1202

18 28 SERIA 120 średnica cięcia max. 120 mm OG LNA CHARAKTERYSTYKA PS120 ŚREDNICA CIĘCIA max. ø 120 mm SIŁA CIĘCIA 137 kn ZASTOSOWANIA Miedź, Aluminium, Przew. zbrojone CIŚNIENIE ROBOCZE 700 bar (70 MPa) DO CIĘCIA WIĘKSZOŚCI KABLI Z PANCERZEM Z TAŚMY STALOWEJ PS120 Hydrauliczna Głowica Tnąca Urządzenie napędzane przez pompę hydrauliczną max. 700 bar (sugerowane ciśnienie robocze 700 bar/70 MPa). (strony 77 84) Technical Characteristics: Głowica tnąca z zamknięciem zatrzaskowym i prowadnicą ostrza Szybkozłącze z automatycznym zamkiem i dekiel przeciwkurzowy narzędzia: x 536 x 80 mm narzędzia:... 8,1 kg 536 Głowica ze skrzynką PS x 400 x ,6 kg Stałe ostrze tnące GMI g Ruchome ostrze tnące SMI g Zestaw: Hydrauliczna głowica tnąca Skrzynka z tworzywa 218 GMI120 SMI120 Ostrza zapasowe Se PS120 Miedź 410 Aluminium 210 Zbrojone 200 Ø 125 mm Ø 120 mm Ø 115 mm Ø 110 mm Ø 105 mm Ø 95 mm Ø 100 mm Ø 90 mm Ø 85 mm Ø 80 mm Ø 75 mm Ø 70 mm Ø 65 mm Ø 60 mm Ø 55 mm Ø 50 mm Ø 45 mm Ø 40 mm Ø 35 mm Wytrzymałość N/mm² Sektor zastosowań: <Ø 30 mm TABELA ZAKRESU CIĘCIA PS95 ASI95

19 29 AKCESORIA Pasek TG2 90 g NG2 800 g Pasek na ramię (do narzędzi akumulatorowych) Adapter Adapter do zasilania sieciowego 230V AC/ 115V A Akumulatory RA4 RA5 RA6 RA7 RA9 Akumulator 12 V / 2.6 Ah NiMH RA4 700 g Akumulator 12 V / 3.0 Ah NiMH RA5 700 g Akumulator 14,4 V / 2.6 Ah NiMH RA6 850 g Akumulator 14,4 V / 3.0 Ah NiMH RA7 850 g Akumulator 14,4 V / 2.6 Ah LiIon RA9 560 g Akumulator 14,4 V / 3.0 Ah LiIon RA g RA10 Ładowarki do akumulatorów LG7 540 g Ładowarka (12 V) LGZ2 580 g LGZ2 RA 12 RA 10 RA 9 18 V RA 6 14,4 V RA 5 12,0 V RA 4 9,6 V LGZ2 7,2 V LG7 Akumulator 4,8 V Napięcie Ładowarka Szybka ładowarka RA 7 LG7

20 30 ES AW O E PIEC NE O CIĘCIA Łuk elektryczny w testowym zwarciu Foto: Fotografie poniżej przedstawiają powstawanie łuku elektrycznego podczas zwarcia eksperymentalnego i wyraźnie pokazują niebezpieczeństwo, jakie może zagrozić operatorowi w przypadku prac pod napięciem. Uszkodzenia ciała można uniknąć tylko używając zestawu do bezpiecznego cięcia. Izolowane nożyce do kabli O Głowica do cięcia kabli jest urządzeniem do bezpiecznego cięcia kabli, które mogą być pod napięciem i braku napięcia nie można sprawdzić w pełni bezpiecznie. Taka kontrola jest szczególnie trudna w przypadku kabli w ekranie metalowym. W związku z tym przed przystąpieniem do operacji cięcia, niezbędne jest podjęcie odpowiednich środków, aby zapewnić bezpieczeństwo operatora. Jednym z takich środków jest zastosowanie zestawu do bezpiecznego cięcia. To urządzenie zgodne z normą DIN EN (VDE 0682 część 661) składa się zasadniczo z pompy hydraulicznej i głowicy tnącej, które połączone są stałymi złączkami z izolowanym przewodem wysokociśnieniowym długości 10,5 m Foto 1: 200 ms Foto 2: 800 ms Zgodnie z 6.2 przepisów bezpieczeństwa Systemy elektryczne i Materiały (BGV 2, ex VGB 4) oraz 6.2 normy EN (VDE 0105 część 100), przed przystąpieniem do pracy na sieciach energetycznych do 60kV brak napięcia musi być zagwarantowany dla całego czasu trwania operacji, z wyłączeniem zadań wykonywanych w technologii prac pod napięciem. Ze względu na fakt, że nie zawsze można jednoznacznie stwierdzić brak napięcia w miejscu pracy, należy zachować szczególną ostrożność z uwagi na bezpieczeństwo osób wykonujących cięcie. Jest to szczególnie ważne w przypadku cięcia podziemnych linii kablowych. Najlepszym rozwiązaniem tego problemu jest stosowanie zestawu do bezpiecznego cięcia kabli. Zgodnie ze standardem DIN EN zestaw wymaga uziemienia. W skład każdego zestawu firmy Intercable wchodzi sonda uziemiająca, która połączona jest przewodem uziemiającym z głowicą tnącą. Foto: ms Foto 4: ms pag_30.indd :28
