AUTOMATYCZNY ZAWÓR RÓWNOWAśĄCY CIM 795

Transkrypt

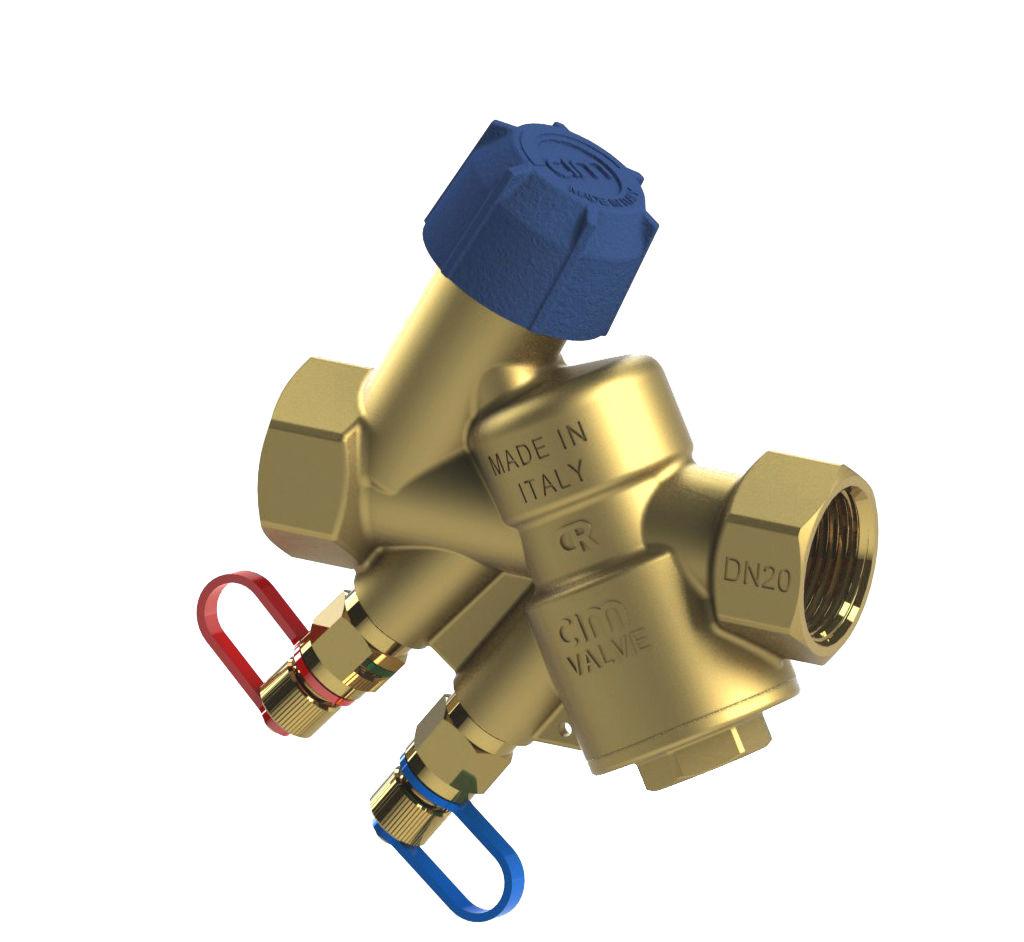

1 INFORMACJA TECHNICZNA AUTOMATYCZNY ZAWÓR RÓWNOWAśĄCY CIM 795 Opis Cim 795 to zawory równowaŝące, przeznaczone do automatycznej regulacji przepływu, w instalacjach grzewczych i chłodniczych, bez względu na zmiany ciśnienia w rurociągu zasilającym, mogące wpływać na zmiany wielkości przepływów. Automatyczne równowaŝenie uzyskiwane jest dzięki wkładkom regulacyjnym utrzymującym stały przepływ w zadanym zakresie ciśnień róŝnicowych. Dostępne wkładki zapewniają przepływy w zakresie od 0,007 l/s do 0,680 l/s. Funkcja automatycznej regulacji realizowana jest za pomocą opatentowanych wkładek ze stałą kalibrowaną kryzą. Wkładki wykonane są z mosiądzu CR i dostępne są dla ciśnienia róŝnicowego do 350 kpa. Automatyczne działanie zaworów Cim 795 eliminuje konieczność ręcznego równowaŝenia przepływu w instalacji, umoŝliwiając jednocześnie kontrolę poprawności działania. Wkładka regulacyjna moŝe być z łatwością wymontowana z zaworu, umoŝliwiając tym samym płukanie instalacji lub zmianę wielkości przepływu, poprzez wymianę na inną wkładkę. Zastosowanie automatycznych zaworów na przyłączu odbiornika ciepła/chłodu pozwala na uniknięcie konieczności równowaŝenia przepływów w rurociągu głównym i odgałęzieniach. Funkcja otwierania i zamykania zaworu moŝe być realizowana ręcznie za pomocą pokretła (kapturka) na wrzecionie zaworu lub zainstalowanego w jego miejsce napędu termoelektrycznego. Zawory równowaŝące Cim 795 wykonane są z mosiądzu CR (odpornego na odcynkowanie) i dostępne są w zakresie średnic od DN 15 do DN 25. Zakres temperatur roboczych od 0 C do +95 C przy maksymalnym ciśnieniu roboczym 25 bar. Strona 1 z 7

2 NajwaŜniejszymi cechami Cim 795 są: Wkładka regulacyjna, wyjmowalna z korpusu zaworu, moŝe być wymieniana na inną, kontrolowana i czyszczona bez konieczności demontaŝu zaworu z rurociągu. Do wyjęcia wkładki nie potrzebne są specjalistyczne narzędzia. RównowaŜenie instalacji realizowane jest automatycznie i stabilizowane na zadanej wielkości przepływu bez względu na wahania ciśnienia. Zwarta konstrukcja korpusu i brak wymagań co do minimalnych długości prostego rurociągu przed i za zaworem, powodują oszczędność miejsca do zabudowy. Na działanie wkładek nie ma wpływu zanieczyszczenie czynnika roboczego. Ich samoczyszcząca konstrukcja praktycznie eliminuje osadzanie się cząstek stałych i negatywny wpływ tego zjawiska na dokładność regulacji przepływu. Oszczędność energii dzięki eliminacji nadmiernych przepływów. Podniesienie komfortu dzięki precyzyjnej regulacji przepływu we wszystkich odgałęzieniach instalacji. Funkcja otwierania i zamykania zaworu moŝe być realizowana ręcznie za pomocą pokretła (kapturka) na wrzecionie zaworu lub zainstalowanego w jego miejsce napędu termoelektrycznego. Cim 795WB to wersja bez króćców pomiarowych (otwory króćców zaślepione korkami). Instalacja Przed instalacją Cim 795, upewnij się Ŝe wewnątrz zaworu oraz rurociągu nie znajdują się zanieczyszczenia lub ciała obce mogące uszkodzić zawór lub negatywnie wpływać na jego szczelność. Końcówkę rurociągu, po nagwintowaniu a przed połączeniem z zaworem, naleŝy ogratować. Środki uszczelniające naleŝy nakładać wyłącznie na gwint rurociągu. Zaleca się montaŝ filtru osadnikowego przed zaworem równowaŝącym. Przed instalacją Cim 795, upewnij się Ŝe, wkładka regulacyjna jest prawidłowo dobrana do wymagań projektowych a zastosowana pompa zapewnia uzyskanie minimalnego ciśnienia róŝnicowego ( p min) podanego poniŝej w rozdziale Tabele. Zawory mogą być instalowane na rurociągu zarówno w pozycji poziomej, jak i pionowej, z zastrzeŝeniem zachowania przepływu zgodnie ze strzałką umieszczoną na korpusie zaworu. Do montaŝu zaworu uŝywaj kluczy maszynowych wykluczone jest stosowanie kluczy rurowych. Moment siły niezbędny do połączenia zaworu z rurociągiem winien być przyłoŝony na wielokącie przyłącza zaworu bezpośrednio sąsiadującego z rurociągiem. Dzięki temu uzyskasz mocny zacisk i unikniesz ewentualnych uszkodzeń korpusu zaworu. Upewnij się, Ŝe długość gwintu na rurociągu nie jest dłuŝsza od długości gwintu na przyłączu zaworu. Zaleca się przepłukanie instalacji przed uruchomieniem. W tym celu wymontuj wkładki regulacyjne i stosuj się do zaleceń zawartych w rozdziale Konserwacja niniejszej ulotki. Strona 2 z 7

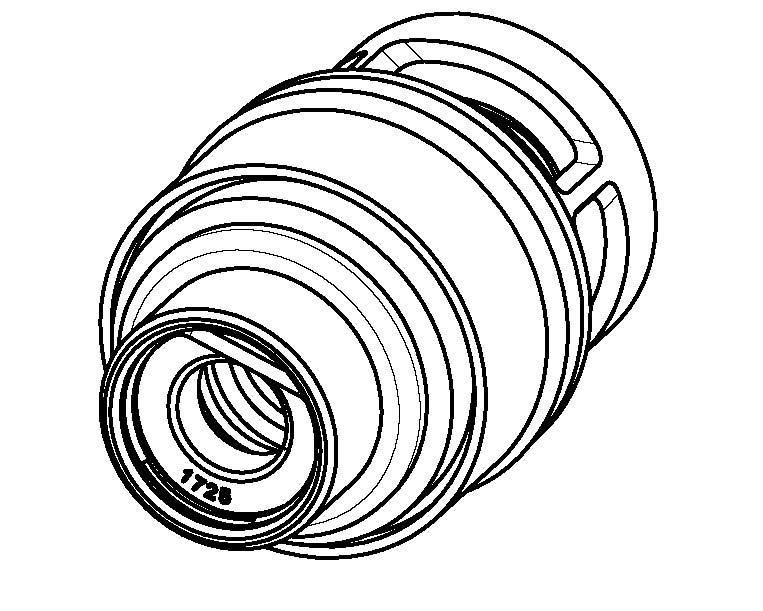

3 RównowaŜenie RównowaŜenie przepływu jest wykonywane przez Cim 795 automatycznie, bez względu na wahania ciśnienia w instalacji. Wartość przepływu wkładki regulacyjnej zaleŝy od stałej kryzy w niej uŝytej. KaŜda kryza ma w sposób stały oznaczony czterocyfrowy kod, odpowiadający czterem ostatnim cyfrom kodu wkładki w katalogu Cimberio. Identyfikacja kodu wkładki regulacyjnej pozwala na odczytanie z tablic wartości przepływu oraz minimalnego ciśnienia róŝnicowego p. UŜywając elektronicznego manometru róŝnicowego Cim 726, sprawdź czy ciśnienie róŝnicowe jest wyŝsze lub równe temu, które w tabelach lub na tabliczce znamionowej zaworu podane jest jako minimalne. Manometr róŝnicowy współpracuje z zaworem równowaŝącym przez igły pomiarowe wsunięte do króćców pomiarowych zaworu. Konserwacja Kalibrowana stała kryza Korek Korpus Wkładka Co do zasady, zawory równowaŝące nie wymagają konserwacji. W przypadku jednak, gdyby jakiś komponent zaworu wymagał demontaŝu, upewnij się Ŝe instalacja nie jest pod ciśnieniem. Podczas płukania instalacji postępuj następująco: Wykręć korek; Wyjmij wkładkę regulacyjną z korpusu zaworu za pomocą zwykłych szczypiec, chwytając za sworzeń na szczycie wkładki; Wkręć korek i przepłucz instalację i korpus zaworu; Wykręć korek, włóŝ wkładkę regulacyjną i wkręć korek. Jeśli wielkość przepływu ma być zmieniona, wykonując powyŝsze czynności, zmień wkładkę na taką, która zapewnia Ŝądany przepływ. Dane na ten temat są poniŝej w rozdziale Tabele. Tabela poniŝej zawiera wymiary zaworów Cim 795. Wielkość D oznacza długość gwintu przyłączy. Strona 3 z 7

4 Zastrzega się prawo do wprowadzania ulepszeń i modyfikacji opisanych Legenda: 1. Korpus zaworu; 2. Uszczelka typu O-ring; 3. Korek; 4. Króciec pomiarowy; 5. Króciec pomiarowy; 6. Wkładka regulacyjna; 7. Pokrętło (kapturek). DN A B C D CH , , ,5 38 Strona 4 z Informacja techniczna Cim 795 Edycja 6/2013

5 Działanie wkładek Gdy wzrasta ciśnienie czynnika roboczego, spręŝyna jest ściskana i tłok przymyka okna wylotowe wkładki, aby utrzymać tę samą wartość przepływu. Gdy p spada, okna otwierają się ponownie. Tym sposobem zawór utrzymuje stały przepływ w rurociągu, bez względu na wahania ciśnienia. Mierząc ciśnienie róŝnicowe na zaworze, przepływ przez wkładkę jest następujący: Jeśli ciśnienie róŝnicowe jest większe lub równe minimalnemu p dla danej wkładki, przepływ jest równy podanemu w tabeli; Jeśli ciśnienie róŝnicowe jest mniejsze od minimalnego p dla danej wkładki, przepływ moŝna obliczyć stosując jeden z poniŝszych wzorów: Q= Kvs p gdzie Q = m³/h; p = bar Q= 100 Kvs p gdzie Q = l/h; p = kpa 1 Q= 36 Kvs p gdzie Q = l/s; p = kpa Wkładka Min. p (Kpa) Przepływ (l/h) Przepływ (l/s) Przepływ (gpm) Cim CA ,132 2,10 Przepływ (l/s) Ciśnienie róŝnicowe (kpa) Strona 5 z 7

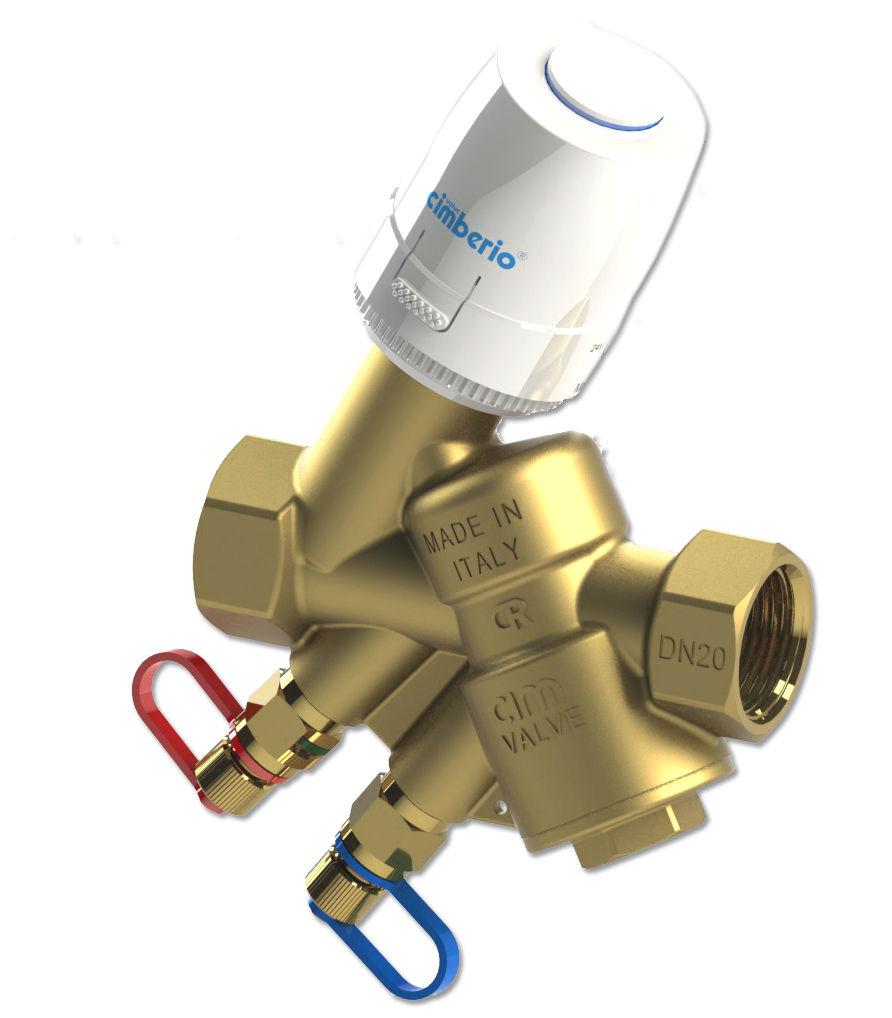

6 Akcesoria Automatyczne zawory równowaŝące Cim 795 są zaprojektowane do stosowania we współpracy z róŝnymi typami napędów termoelektrycznych w celu otwierania i zamykania przepływu w rurociągu doprowadzającym czynnik roboczy do odbiornika. Napęd umoŝliwia utrzymanie pozycji zamkniętej zaworu przy ciśnieniu róŝnicowym do 4 bar. Dostępne są następujące modele zaworów z napędami: Cim 795NC i Cim 795WBNC normalnie zamknięty 230V-50/60Hz (sam napęd Cim EMV 310/NC230) Cim 795NC24 i Cim 795WBNC24 normalnie zamknięty 24V-50/60Hz (sam napęd Cim EMV 310/NC24) Cim 795PRO i Cim 795WBPRO normalnie zamknięty z wewnętrznym układem elektronicznym do regulacji proporcjonalnej (sam napęd Cim EMV 310/PRO24) Napędy mocowane są do zaworu za pomocą adaptera nakręcanego na pokrywę zaworu a blokowanie napędu na adapterze jest na wcisk (klik). Dane techniczne napędów: Cim EMV 310/NC230 i Cim EMV EMV/NC24) Moc: 1,8 W Klasa ochronna: IP54/II (we wszystkich połoŝeniach) Przemieszczenie siłownika: 4,5 mm Siła napędowa: 100 N ± 5% Przewód przyłączeniowy: 2x0,75 mm 2 PVC szary Długość przewodu: 1000 mm Typ adaptera montaŝowego: VA80 Cim EMV 310/PRO24) Napięcie zasilania: 24 V, -10% do +20%, 50/60Hz Napięcie sterujące: 0-10 V DC Opór wejściowy: 100 kω Moc: 1,8 W Klasa ochronna: IP54 Przemieszczenie siłownika: 4,5 mm Siła napędowa: 100 N ± 5% Prąd rozruchowy: <250 ma w ciągu maks. 2 min. Średnia prędkość działania: 30 s/mm Przewód przyłączeniowy: 3x0,22 mm 2 Długość przewodu: 1000 mm Typ adaptera montaŝowego: VA50 Strona 6 z 7

7 Tabele CIM 795 1/2 DN 15, 3/4 DN 20, 1 DN 25 Przepływy i minimalne p dla dostępnych wkładek regulacyjnych Kod wkladki (max 350 kpa) Przepływ (l/s) Przepływ (l/h) Przepływ (gpm) Min p (kpa) Cim CA1150 0, ,11 7 Cim CA1170 0, ,15 7 Cim CA1190 0, ,20 7 Cim CA1210 0, ,24 7 Cim CA1230 0, ,33 8 Cim CA1260 0, ,37 9 Cim CA1290 0, ,46 10 Cim CA1300 0, ,50 10 Cim CA1320 0, ,57 11 Cim CA1350 0, ,68 11 Cim CA1370 0, ,77 12 Cim CA1400 0, ,90 12 Cim CA1430 0, ,06 12 Cim CA1460 0, ,23 12 Cim CA1490 0, ,41 13 Cim CA1510 0, ,54 13 Cim CA1540 0, ,76 13 Cim CA1570 0, ,10 14 Cim CA1620 0, ,40 14 Cim CA1725 0, ,71 14 Cim CA1730 0, ,95 14 Cim CA1735 0, ,24 14 Cim CA1740 0, ,52 16 Cim CA1745 0, ,83 19 Cim CA1750 0, ,12 21 Cim CA2070 0, ,49 22 Cim CA2074 0, ,76 22 Cim CA2077 0, ,26 22 Cim CA2082 0, ,88 23 Cim CA2086 0, ,53 23 Cim CA2088 0, ,96 23 Cim CA2092 0, ,81 24 Cim CA2094 0, ,07 24 Cim CA2099 0, ,16 25 Cim CA2103 0, ,91 26 Cim CA2106 0, ,21 27 Cim CA2109 0, ,78 28 gpm oznacza amerykańskie jednostki galon/min Strona 7 z 7
