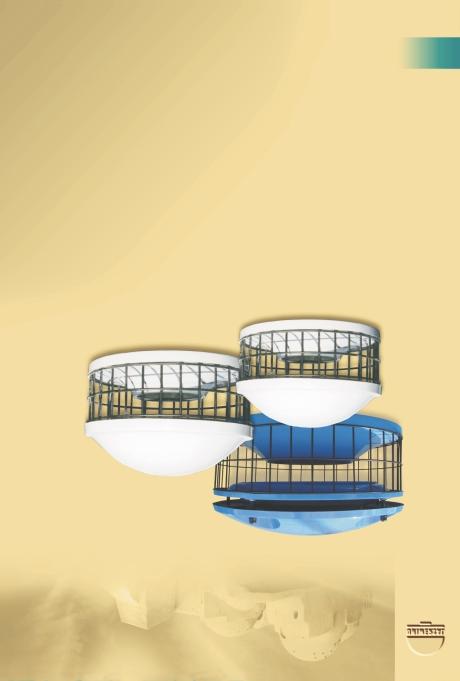

1 Wentylatory dachowe FEN FEN-160 FEN-250 FEN-315 1

2 FEN-160 D AWNICA ELEKTRYCZNA P13,5 KABEL ELEKTRYCZNY PROWADZONY DO SILNIKA. ROZWI ZANIE UNIEMO LIWIA KONTAKT OS ONY KABLA Z PRZESTRZENI KO A WIRNIKOWEGO. OBUDOWA LAMINAT SILNIK WIRNIK OS ONA WYKONANA Z TWORZYWA 3 SZT. ŒRUBA MOCUJ CA St3 3 SZT. CO 120 o ELEMENTY WYKONANE Z LAMINATU POLIESTROWO- SZKLANEGO xM8 400 [Pa] 150 W wykonaniu standardowym oferujemy wentylatory o odpornoœci o temperaturowej 60 C FEN-160 PARAMETRY EKSPLOATACYJNE SILNIKÓW NAPÊDZAJ CYCH WENTYLATORY FEN 160 Typ wentylatora FEN- 160/380 V FEN- 160/220 V Vm 3 /h Wp³yw pracy wentylatora na iloœæ powietrza wywiewanego kana³em wentylacyjnym Typ silnika Producent Moc [kw] POZIOM CIŒNIENIA AKUSTYCZNEGO OBROTY min -1 Dane znamionowe silnika Napiêcie [V] SZx92/40-6T/7 N= 0.13 kw 3 x 380 V SZx92/40-6T/7 N= 0.13 kw 1 x 220 V Fen-160 w odl. 1m db(a) Uk³ad po³¹czeñ Pr¹d [J N] 0,6 0,6 w odl. 4m db(a) Obroty silnika 1 [min ]

3 wydajnoœæ wywietrznika w m /h Charakterystyka aerodynamiczna wentylatora Fen -160 w trybie pracy grawitacyjnej W2 [m/s] Wp³yw ró nicy temperatur na prêdkoœæ powietrza grawitacyjnego wewn¹trz kana³ów wentylacyjnych wentylacji naturalnej. (dane dla prêdkoœci wiatru = 0 m/s) F1 =F2 = 1.2 kg/m 3 FEN H H = 8 m H = 5 m H = 3 m t/t1 T1,T2 jest to temperatura zewnêtrzna/wewnêtrzna wyra ona w kelwinach W2 F2 T2 T1 F1 FEN-160 Wykres wskazuje jaka jest wydajnoœæ wywietrznika przy ró nej sile wiatru nap³ywaj¹cego na jego powierzchniê. (Wykres nie uwzglêdnia wp³ywu ró nicy temperatury na ruch powietrza konwekcyjnego wewn¹trz kana³u wentylacyjnego) 3

4 FEN-250 D AWNICA ELEKTRYCZNA P13,5 KABEL ELEKTRYCZNY PROWADZONY DO SILNIKA. ROZWI ZANIE UNIEMO LIWIA KONTAKT OS ONY KABLA Z PRZESTRZENI KO A WIRNIKOWEGO. OBUDOWA LAMINAT SILNIK WIRNIK OS ONA WYKONANA Z TWORZYWA 3 SZT. ŒRUBA MOCUJ CA St3 3 SZT. CO 120 o 400 ELEMENTY WYKONANE Z LAMINATU POLIESTROWO- SZKLANEGO xM8 4 [Pa] FEN Typ wentylatora FEN- 250/380 V FEN- 250/220 V Vm 3 /h Wp³yw pracy wentylatora na iloœæ powietrza wywiewanego kana³em wentylacyjnym W wykonaniu standardowym oferujemy wentylatory o odpornoœci o temperaturowej 60 C. PARAMETRY EKSPLOATACYJNE SILNIKÓW NAPÊDZAJ CYCH WENTYLATORY FEN 250 Typ silnika Producent MK-106-6DK MK-106-6EK POZIOM CIŒNIENIA AKUSTYCZNEGO OBROTY min -1 Moc [kw] N= 0.22 kw N= 0.12 kw Dane znamionowe silnika Napiêcie [V] 3 x 380 V 1 x 220 V Fen-250 w odl. 1m db(a) Uk³ad po³¹czeñ / w odl. 4m db(a) Pr¹d [J N] 0,84 1,5 Obroty silnika 1 [min ]

5 Charakterystyka aerodynamiczna wentylatora Fen w trybie pracy grawitacyjnej wydajnoœæ wywietrznika wm/h Wp³yw ró nicy temperatur na prêdkoœæ powietrza grawitacyjnego wewn¹trz kana³ów wentylacyjnych wentylacji naturalnej. W2 (dane dla prêdkoœci wiatru = 0 m/s) [m/s] F1 =F2 = 1.2 kg/m 3 H H = 8 m H = 5 m H = 3 m FEN t/t1 T1,T2 jest to temperatura zewnêtrzna/wewnêtrzna wyra ona w kelwinach W2 F2 T2 T1 F1 FEN-250 Wykres wskazuje jaka jest wydajnoœæ wywietrznika przy ró nej sile wiatru nap³ywaj¹cego na jego powierzchniê. (Wykres nie uwzglêdnia wp³ywu ró nicy temperatury na ruch powietrza konwekcyjnego wewn¹trz kana³u wentylacyjnego) 5

6 FEN [Pa] xM8 300 W wykonaniu standardowym oferujemy wentylatory o odpornoœci o temperaturowej 60 C FEN-315 PARAMETRY EKSPLOATACYJNE SILNIKÓW NAPÊDZAJ CYCH WENTYLATORY FEN 315 Typ Typ silnika wentylatora Producent FEN- 315/380 V FEN- 315/220 V MK-106-6DK MK-106-6EK Moc [kw] N= 0.22 kw N= 0.12 kw Dane znamionowe silnika Napiêcie Uk³ad Pr¹d [V] po³¹czeñ [J N] 3 x 380 V 1 x 220 V / 0,84 1,5 Obroty silnika 1 [min ] Vm 3 /h Wp³yw pracy wentylatora na iloœæ powietrza wywiewanego kana³em wentylacyjnym POZIOM CIŒNIENIA AKUSTYCZNEGO OBROTY min -1 Fen 315 w odl. 1m db(a) w odl. 4m db(a) 52 45

7 wydajnoœæ wywietrznika wm/h Charakterystyka aerodynamiczna wentylatora Fen w trybie pracy grawitacyjnej FEN-315 Wp³yw ró nicy temperatur na prêdkoœæ powietrza grawitacyjnego wewn¹trz kana³ów wentylacyjnych wentylacji naturalnej. W2 [m/s] (dane dla prêdkoœci wiatru = 0 m/s) F1 =F2 = 1.2 kg/m 3 H = 8 m H = 5 m H = 3 m FEN H W2 F2 T2 T1 F t/t1 T1,T2 jest to temperatura zewnêtrzna/wewnêtrzna wyra ona w kelwinach Wykres wskazuje jaka jest wydajnoœæ wywietrznika przy ró nej sile wiatru nap³ywaj¹cego na jego powierzchniê. (Wykres nie uwzglêdnia wp³ywu ró nicy temperatury na ruch powietrza konwekcyjnego wewn¹trz kana³u wentylacyjnego) 7

8 Wentylacja wywiewna, mechaniczna czy grawitacyjna. A mo e wentylacja wentylatorami FEN? Zapewnienie odpowiedniej jakoœci powietrza w pomieszczeniach jest podstawowym wymogiem dla ka dego obiektu budowlanego. Badania tego stanu doprowadzi³y nawet do pojawienia siê nowego okreœlenia syndrom chorego budynku (seek building syndrom) obejmuj¹cego swoim sformu³owaniem negatywn¹ ocenê wewnêtrznych warunków bytowych okreœlonych przez u ytkowników. Jest to okreœlenie trafne dla naszych bardzo szczelnych mieszkañ, w których zadbaliœmy ju o energooszczêdne okna zapominaj¹c jednoczeœnie, e brak kontrolowanego nap³ywu powietrza, w krótkim czasie doprowadzi do wzrostu poziomu wilgotnoœci oraz stê enia zanieczyszczeñ toksycznych emitowanych z otaczaj¹cych nas przedmiotów do powietrza, którym przecie oddychamy. Tymczasem, ci¹gle popularny sposób wentylacji pomieszczeñ wentylacja naturalna szeroko stosowana w naszym budownictwie czêsto zawodzi, g³ównie wtedy, gdy na zewn¹trz panuje upa³ a wiatru brak. S¹ to bowiem dwa podstawowe czynniki, które stanowi¹ o intensywnoœci ruchu powietrza w kanale wentylacyjnym. W skrajnych przypadkach mo e dojœæ do czasowego bezruchu powietrza w kanale wentylacyjnym lub cofek powietrza, w wyniku których powietrze nap³ywa poprzez wywiewn¹ kratkê wentylacyjn¹ do pomieszczenia. Analizuj¹c te niekorzystne dla u ytkowników sytuacje, firma Uniwersal Sp. z o.o. z Katowic (producent wentylatorów dachowych i wywietrzników grawitacyjnych) wprowadzi³a do produkcji nowy typoszereg wentylatorów o nazwie FEN. Na czym polega istota pracy nowego urz¹dzenia? Otó zasadniczo ma spe³niaæ funkcjê wentylacji grawitacyjnej. Wirnik urz¹dzenia wisi nad kana³em wylotowym na tyle wysoko, e nie powoduje oporów przep³ywu dla grawitacji, natomiast kszta³t sto ka op³ywowego wewn¹trz wentylatora wykonano w ten sposób, aby op³ywaj¹cy wentylator wiatr, powodowa³ maksymalnie mo liwy efekt wysysania powietrza zu ytego transportowanego z pomieszczenia kana³em grawitacyjnym na zewn¹trz do atmosfery (rys.1 ). Czasowe w³¹czenie wirnika, powoduj¹cego w bezszelestny sposób wysysanie powietrza nastêpuje wtedy gdy modu³y napêdowe dla grawitacji ustaj¹. Proces ten nadzorowany jest automatycznie. Decyduje o tym czujnik pomiaru przep³ywu wprowadzony do kana³u wentylacyjnego, który w chwili spadku przep³ywu poni ej poziomu minimalnego daje sygna³ do w³¹czenia uk³adu mechanicznego. Wywiew naturalny rys. 1 Wywiew mechaniczny WIATR 8

9 poziomu minimalnego daje sygna³ do w³¹czenia uk³adu mechanicznego. Zarówno poziom w³¹czenia uk³adu mechanicznego jak i czas jego dzia³ania s¹ wybierane bezpoœrednio przez u ytkownika. Pozwala to w sposób bardzo elastyczny dobieraæ wentylatory typu FEN do budynków jedno, dwu lub wielokondygnacyjnych, tym bardziej e kompletuj¹c uk³ad wentylatora z regulatorem obrotów silnika mo na obroty silnika wentylatora nastawiæ manualnie lub wrêcz uk³ad automatyki mo e sam decydowaæ jakie obroty ma osi¹gn¹æ wentylator dla zapewnienia w³aœciwej iloœci powietrza przep³ywaj¹cego przez kana³ wentylacyjny. W chwili obecnej w ofercie handlowej s¹ trzy wentylatory FEN 160, FEN 250 oraz FEN-315. TABELA DOBORU ZESTAWÓW I NASTAWIENIE WYZWALACZY TERMICZNYCH WY CZNIKÓW Typ wentylatora Fen-160 obroty min -1 Moc KW 0,13 Nastawienie wyzwalacza termicznego wy³. 380/220V 220V Zakres Zakres wyzwalacza wyzwalacza A A 0, nastawienie A 0,63 nastawienie Typ zestawu dla podlczania silników trójfazowych S-Z/0,13 Fen-250 0,22 0, ,85 1,0...1,6 1,5 S-Z/0,22 S-/0,12 Fen-315 0,22 0, ,85 S-Z/0,22 S-z/ 0, , V Napiêcie zasilania Typ zestawu silników okreœla moc silników przewidywanych Iloœæ do pod³¹czenia. wentylatorów 9 do pod³¹czenia

10 UK AD AUTOMATYCZNEJ KONTROLI CI GU WENTYLACYJNEGO ACW-05 Praktyka prowadzenia wentylacji przy pomocy grawitacyjno-mechanicznego wentylatora typu FEN podpowiada koniecznoœæ zastosowania uk³adu automatycznej kontroli ci¹gu, (opartego na sterowniku serii SAD-04 firmy MEDAS), którego zadaniem jest w³¹czanie uk³adu wentylatora w przypadku braku przep³ywu w kanale wentylacyjnym. Uk³ad ten pozwala œledziæ ci¹g wentylacyjny i w przypadku niekorzystnym dla wentylacji grawitacyjnej, w³¹cza automatycznie mechaniczny uk³ad pracy, pozwalaj¹c aktywowaæ normatywny przep³yw w kanale wentylacyjnym. Po okreœlonym (regulowanym przez u ytkownika) czasie pracy wentylatora nastêpuje jego wy³¹czenie i ponowna kontrola przep³ywu w kanale wentylacyjnym. Je eli nadal istniej¹ warunki niekorzystne dla wentylacji grawitacyjnej, wentylator w³¹czany jest ponownie. W konsekwencji otrzymujemy: - stabilizacjê wentylacji zgodnie z norm¹ higieniczn¹, - uniezale nienie parametrów wentylacji od zmiennych warunków wewnêtrznych i zewnêtrznych, - mo liwoœæ regulacji uk³adu w zale noœci od warunków zabudowy, - optymalne zu ycie energii do napêdu wentylatora przy ma³ej mocy zainstalowanej, - uk³ad wentylacji o niskim poziomie ha³asu przy pracy mechanicznej, poprzez zastosowanie konstrukcji specjalnej. Dodatkowo, uk³ad kontroli pracy wentylatora potrafi zdiagnozowaæ i poinformowaæ u ytkownika o wyst¹pieniu sytuacji awaryjnych (np. uszkodzenie wentylatora, lub te zagro enie pojawieniem siê ci¹gu rewersyjnego przy wentylacji grawitacyjnej). Uk³ad zabudowany jest w standardowej dla automatyki przemys³owej obudowie z szynami monta owymi TS-35, dziêki czemu istnieje mo liwoœæ uzyskania praktycznie dowolnego stopnia ochrony przed wp³ywami atmosferycznymi, w zale noœci od wymagañ u ytkownika i miejsca instalacji (a do IP-68). Podstawowe parametry techniczne: - zasilanie: 3-fazowe, 380V (do wentylatora), - obci¹ alnoœæ stycznika >5kW, - przewidziany do pracy z wentylatorami grawitacyjno-mechanicznymi typu FEN, - próg w³¹czenia wentylatora regulowany od 0,5m/s do 2m/s, - czas pracy wentylatora pomiêdzy kolejnymi pomiarami obecnoœci ci¹gu regulowany od 1min. do 15min., - czas kontroli obecnoœci ci¹gu <15sek. - wbudowany uk³ad diagnostyki poprawnoœci pracy wentylatora, - wbudowany uk³ad kontroli dynamiki przep³ywu powietrza, nie dopuszczaj¹cy do powstania w kanale wentylacyjnym przep³ywu rewersyjnego, - dobór stopnia zabezpieczenia przed wp³ywem warunków atmosferycznych zgodnie z indywidualnymi potrzebami u ytkownika (od IP-55 do IP-68). Opcjonalnie mo liwe jest dokupienie modu³u komunikacji cyfrowej (RS-485), pozwalaj¹cego na w³¹czenie uk³adu kontroli ci¹gu do systemu synoptycznego budynku (je eli taki jest zainstalowany). Dziêki temu informacja o ewentualnym wyst¹pieniu awarii wentylatora mo e byæ natychmiast przekazana na ekran terminala operatorskiego systemu automatycznego sterowania instalacjami budynku. Ta cecha uk³adu mo e okazaæ siê szczególnie cenna dla nowoczesnych budynków biurowych i obiektów przemys³owych, z za³o enia wyposa onych w scentralizowane systemy automatycznego nadzoru i sterowania. Handlowo dostarczany uk³ad posiada przewód komunikacji czujnik -automatyka o d³ugoœci 5 mb. 10

11 Konfiguracja rozszerzona : Podstawowy schemat pod³¹czeñ uk³adu automatycznej kontroli ci¹gu wentylacyjnego Wentylator typu FEN Czujnik ci¹gu W tej konfiguracji uk³ad automatycznej kontroli ci¹gu wentylacyjnego steruje tylko jednym wentylatorem typu FEN. Uk³ad automatycznej kontroli ci¹gu wentylacyjnego ACW V Zasada dzia³ania uk³adu: W przypadku spadku wielkoœci przep³ywu powietrza w kanale wentylacyjnym poni ej wartoœci ustawionej przez u ytkownika (standardowy zakres regulacji to 0,5 2 m/s ) nastêpuje uruchomienie wentylatora. Nastêpnie wentylator pracuje przez okreœlony czas (zakres regulacji: 1 15 min.), po czym nastêpuje jego wyhamowywanie, w trakcie którego stale kontrolowana jest dynamika przep³ywu powietrza w kanale wentylacyjnym. W przypadku spadku wielkoœci przep³ywu poni ej nastawionej wartoœci nast¹pi ponowne w³¹czenie wentylatora, i cykl siê powtórzy. Je eli zaœ warunki atmosferyczne pozwalaj¹ na skuteczn¹ pracê grawitacyjnego uk³adu wentylacji (ci¹g powy ej zadanej wartoœci), wentylator nie w³¹czy siê tak d³ugo, dopóki warunki te nie ulegn¹ pogorszeniu. Czujnik ci¹gu Uk³ad automatycznej kontroli ci¹gu wentylacyjnego Wentylatory typu FEN ACW V W tej konfiguracji uk³ad automatycznej kontroli ci¹gu wentylacyjnego steruje wieloma wentylatorami typu FEN. Iloœæ wentylatorów, które mo na pod³¹czyæ zale na jest od sumarycznej mocy przez nie pobieranej (nie mo e ona przekraczaæ 5kW). Zasada dzia³ania jest identyczna, jak w podstawowej konfiguracji pracy, z t¹ ró nic¹, e tutaj pomiar wielkoœci ci¹gu wentylacyjnego prowadzony jest tylko w jednym punkcie (sugeruje siê wybór najbardziej niekorzystnego kana³u wentylacyjnego wtedy mo na za³o yæ, e istnienie w nim warunków do sprawnej wentylacji grawitacyjnej gwarantuje poprawn¹ wentylacjê w pozosta³ych kana³ach). 11

12 Pod³¹czenie do systemu synoptycznego budynku: Wentylator typu FEN Wentylator typu FEN Czujnik ci¹gu "1" Uk³ad automatycznej kontroli ci¹gu wentylacyjnego " 1" ACW-05 Czujnik ci¹gu "2" Uk³ad automatycznej kontroli ci¹gu wentylacyjnego " 2" ACW V 338 V Przemys³owa magistrala SBUS RS485 Komputer PC z oprogramowaniem SCADA Uk³ad automatycznej kontroli ci¹gu wentylacyjnego mo na wyposa yæ w opcjonalny modu³ transmisyjny RS485, zapewniaj¹cy komunikacjê z systemami synoptycznymi (monitoringu technicznego) poprzez przemys³ow¹ magistralê SBUS. W podstawowej konfiguracji istnieje mo liwoœæ pod³¹czenia do 31 uk³adów kontroli ci¹gu do jednej magistrali komunikacyjnej. Taka konfiguracja pracy pozwala na monitorowanie na ekranie komputera PC pracy poszczególnych wentylatorów, odczyt szacunkowej wartoœci ci¹gu w ka dym z kana³ów wentylacyjnych, oraz natychmiastowe zg³aszanie alarmów zwi¹zanych z wszelkimi nieprawid³owoœciami wystêpuj¹cymi w pracy uk³adu wentylacyjnego. 12
