1 Źródła cząstek o wysokich energiach II Promieniowanie kosmiczne. Akceleratory. Ograniczenia na energię maksymalną. Parametry wiązek. Świetlność LHC Cyklotron Prometeus Synchrotron SOLARIS 1

2 Źródła cząstek o wysokich energiach I. PROMIENOWANIE KOSMICZNE Naturalne źródło wysokoenergetycznych cząstek (do lat jedyne źródło). T.Wulf umieścił na szczycie wieży Eiffla detektory i zauważył, że na górze promieniowanie jest większe niż na dole. W 1912 r. V.F. Hess loty balonowe promieniowanie z kosmosu, W ciągu godziny przelatuje przez nas ok.100 tys róznego promieniowania pochodzenia kosmicznego. ~18 km 2

3 Promieniowanie kosmiczne Strumień promieniowania docierający do powierzchni Ziemi jest wynikiem oddziaływania pierwotnego promieniowania kosmicznego z atmosferą. Bardzo szerokie widmo energetyczne do ev (100 EeV), (różne pochodzenie) Ale bardzo słaby strumień 1 cząstka/m 2 /100 lat. 3

4 Pierwotne promieniowanie kosmiczne Pierwotne promieniowanie kosmiczne: - pochodzi spoza heliosfery, są to: pozostałości po Big-Bangu, nukleosyntezie. - pochodzi ze Słońca (wiatr słoneczny modyfikowany przez pole magnetyczne Ziemi). - promieniowanie o najwyższych energiach pochodzi z wybuchów supernowych Hipotetyczne źródła: przyspieszanie stopniowe w dużych obiektach np.: radiogalaktyki, zderzenia galaktyk, gromady galaktyk silne pola elektromagnetyczne wokół zwartych obiektów np.: pulsary (magnetary!) źródła błysków gamma (relatywistyczne fale uderzeniowe) źródła egzotyczne: defekty topologiczne, cząstki reliktowe, itp. np. hipotetyczne cząstki X kwarki, leptony promienie kosmiczne 4

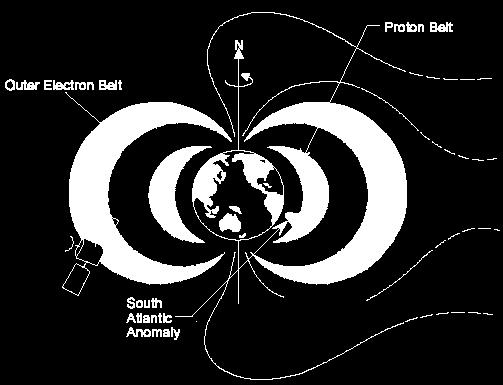

5 Pierwotne promieniowanie kosmiczne Atmosfera ziemska zapewnia dodatkową osłonę przed promieniowaniem, równoważną blokowi metalu o grubości 1m. Podróże do innych planet są obecnie niemożliwe ze względu na otrzymanie śmiertelnej dawki promieniowania (podróż na Marsa 520 dni, 1 Sv).* * dzienna dawka naturalna 0.1 msv Do Ziemi ~1000 cz/(m 2 s), miony Wiekszość uszkodzeń satelitów (w tym tel. Hubbla) spowodowana była promieniowaniem 5

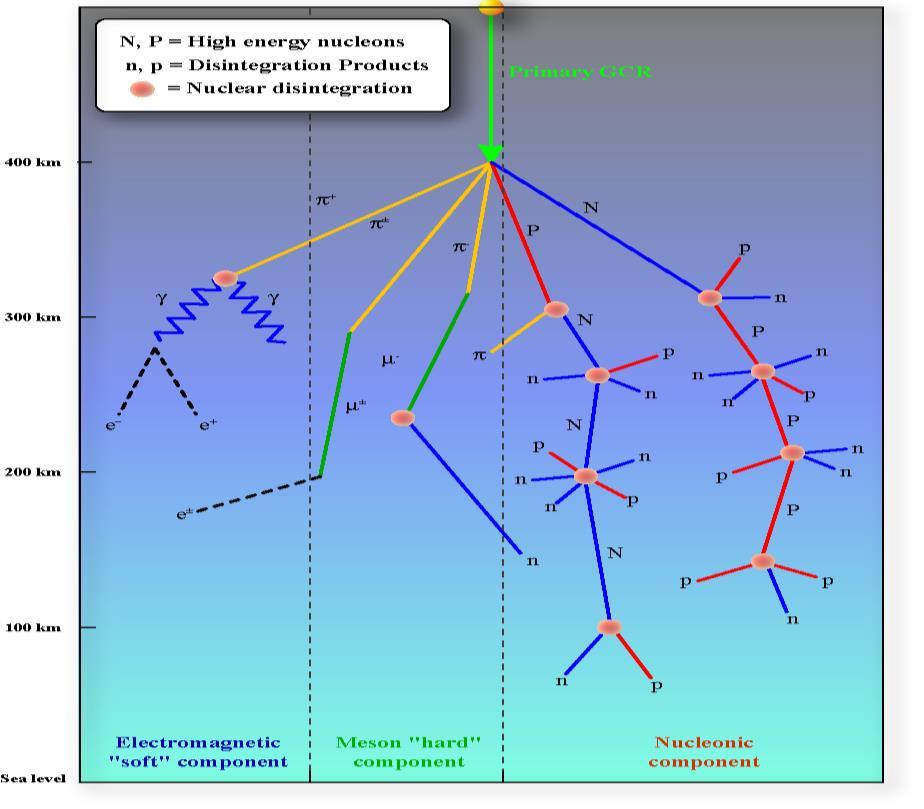

6 Wtórne promieniowanie Do górnej warstwy atmosfery dociera: 85% protonów, 12% cząstek alfa, 1% ciężkich jąder (nukleosynteza) i 2% elektronów oraz niskoenergetyczne promieniowanie ze Słońca. Cząstki pierwotne penetrując atmosferę i oddziałując silnie, dają początek kaskadom hadronów i leptonów (promieniowanie wtórne). Powstają głównie piony i kaony. Gdy energii hadronów jest za mało, strumień maleje, cząstki ulegają rozpadowi. Do Ziemi dociera składowa miękka (1932 rok) (elektrony, fotony 25 %) i twarda (miony 70%), trzecią składową stanowią neutrina oraz nukleony i piony (3%). Do Ziemi dociera ok. 180 mionów/m 2 /s Obserwatorium Pierre Auger w Argentynie ma 3000 km 2. Obserwacje kosmiki o energii GeV 6

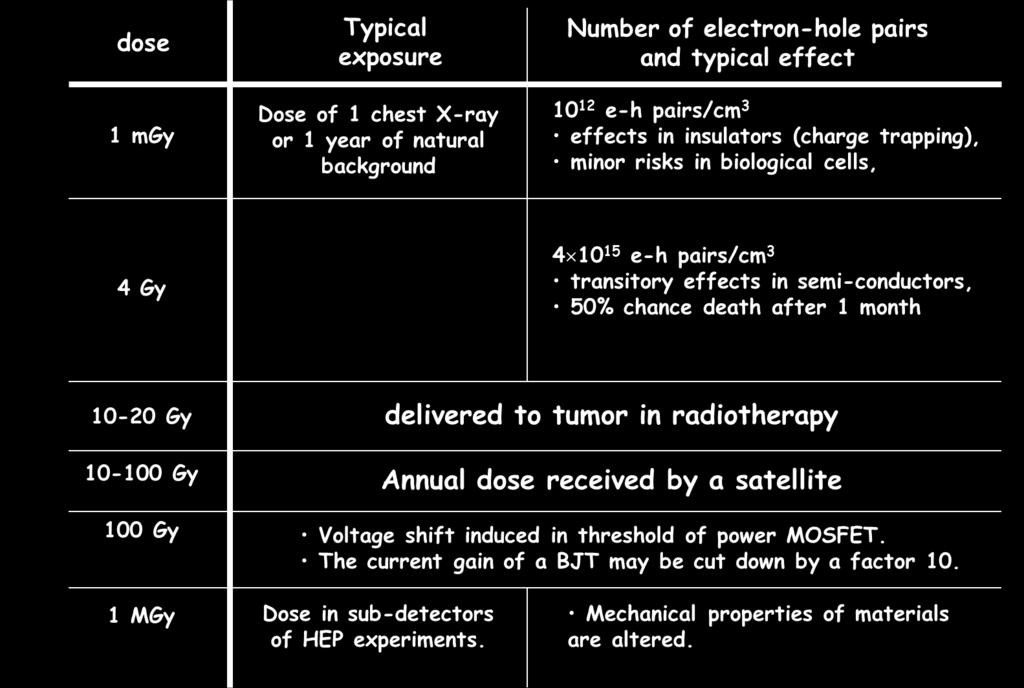

7 Dawki promieniowania H.Wilczyński 7

8 Wtórne promieniowanie kosmiczne-obserwacja H.Wilczyński 8

9 Wtórne promieniowanie kosmiczne-obserwacja H.Wilczyński 9

10 Akceleratory Urządzenia służące do przyspieszania trwałych cząstek naładowanych: elektronów, protonów, ciężkich jąder LINIOWE kondensatory ustawione liniowo, U = const, rury dryfowe, źródła zmiennego napięcia KOŁOWE (cykliczne) cząstki przechodzą wielokrotnie przez te same źródła napięć oscylujących z radiową częstotliwością współczesne zespoły przyspieszające składają się z obydwóch typów, przy czym liniaki stanowią układy przyspieszania wstępnego U max ~10 MeV E n = n q U 10

11 Akceleratory Naładowana cząstka w polu elektrycznym (stałym lub zmiennym). przyspieszanie pole elektryczne, zmiana kierunku (utrzymanie na orbicie) pole magnetyczne. Akceleratory elektrostatyczne DC- maksymalizacja uzyskiwanej różnicy potencjałów, cząstki pokonują ją tylko jeden raz (kaskadowy, van der Graaffa, tandem Cockcrofta-Waltona). Akceleratory liniowe AC- cząstki przyspieszane są wzdłuż całej drogi, o długości akceleratora i maksymalnej osiąganej energii cząstek decyduje uzyskany gradient napięcia na metr długości akceleratora. - o napięciu przyspieszającym wysokiej częstotliwości (liniowy z falą bieżącą, liniowy z falą stojącą). Akceleratory cykliczne - cząstki wielokrotnie przechodzą przez te same wnęki przyspieszające, każdorazowo uzyskując dodatkową energię, ograniczenie stanowi osiągane natężenie pola magnetycznego w magnesach zakrzywiających cząstki w akceleratorze, a w przypadku przyspieszania elektronów i pozytonów może nim być energia tracona na skutek promieniowania synchrotronowego. 11

12 Akceleratory liniowe Obecnie do przyspieszania stosuje się wnęki rezonansowe, również nadprzewodzące (ILC) cavity Wewnątrz wnęki wytwarzana jest fala elektromagnetyczna. częstotliwości rzędu 1 GHz mikrofale, tak dobrane, aby prędkość fazowa pola była równa prędkości cząstek, które są stale przyspieszane (elektrony) natężenia pola ok. 10 MV/m (nadprzewodzące), do uzyskania energii wiązki 1 GeV potrzeba 100m akceleratora 12

13 Akceleratory kołowe Siła Lorentza w polu magnetycznym: cyklotron czyli: p=0.3 R B GeV/c, gdy [R]=m, [B]=T okres obiegu: częstość kołowa: zmienia się ze wzrostem prędkości cząstek! co się tutaj dzieje? wraz ze wzrostem pędu, wzrasta promień v<<c B R = p/q ω = q m B Częstość nie zależy od pędu, ale im większy pęd olbrzymi magnes 13

14 Akceleratory kołowe SYNCHROTRONY: przyspieszane cząstki przechodzą wielokrotnie przez te same elementy: wnęki przyspieszające, magnesy zakrzywiające i układy ogniskujące rozdzielenie elementów. Cząstki (e,p) poruszają się po stałych orbitach w rosnącym polu magnetycznym i przy zmiennej częstości napięcia przyspieszającego, praca impulsowa, silne ogniskowanie wiązki, pole i częstość synchronizowane są ze wzrostem prędkości cząstki, powstają dyskretne paczki cząstek 14

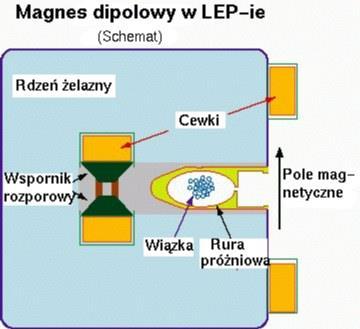

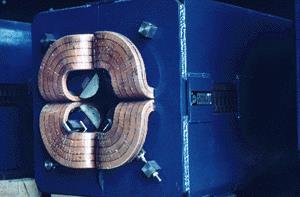

15 Akceleratory kołowe do zakrzywiania toru cząstek magnes dipolowy, B < 1.5T cewki ciepłe B < 9T cewki nadprzewodzące silne ogniskowanie za pomocą magnesów kwadrupolowych i sekstupolowych 15

16 Ograniczenia na energie Podstawowym parametrem akceleratora jest maksymalna energia. Akceleratory elektrostatyczne - po przekroczeniu pewnej wartości gradientu pola następuje przebicie elektryczne. Obecnie generatory Van de Graffa osiągają MV i są używane jako pierwszy stopień przyspieszający np. ciężkich jonów. Akceleratory liniowe dodając kolejne km wnęk rezonansowych można osiągnąć coraz wyższe energie, ale zawsze decyduje tu koszt urządzenia, bowiem: E max L średnie pole el. Dla przyspieszaczy kołowych: protony wymagają coraz większego pola magnetycznego, które musi je utrzymać wewnątrz rury. Maks pole, to ok. 8 T. Prototypy maja już pole ponad 11 T! Ogranicza to dostępne energie do E max = e c RB max (magnesy nadprzewodzące). Po przekroczeniu E max, protony uciekną z akceleratora. 16

17 Energia elektronów Elektrony krążące po orbicie tracą energię na promieniowanie synchrotronowe. Średnia energia tracona na obieg: a energia dostarczana: maksymalna osiągana energia: był to ostatni akcelerator kołowy elektronów, LEP: przy R= m, E = 45 GeV E- = 84 MeV/obieg przy E = 100 GeV E- = GeV/obieg planuje się budowę ILC (International Linear Collider) z energiami wiązek elektron pozyton po 500 GeV Ale promieniowanie synchrotronowe jest używane do badań z zakresu FCS, biologii, medycyny.. -> SOLARIS 17

18 Zderzenia Po osiągnięciu nominalnej (zaplanowanej) energii, cząstki są kierowane do miejsca zderzenia. zderzenia wiązek przeciwbieżnych zderzenia ze stałą tarczą gdy te same energie wiązek, dostępna energia: część energii padającej cząstki zamieniona jest na energię kinetyczną cząstek tarczy E CMS = 2 E cała energia przyspieszanych cząstek wykorzystana jest do produkcji nowych stanów Ale oprócz maksymalnej energii, przy zderzeniach równie ważnie prawdopodobieństwo, że zderzane cząstki trafia na siebie (jakby zderzane były chmury gazów). O liczbie możliwych do rejestracji zdarzeń decyduje cecha akceleratora, zwana ŚWIETLNOSCIĄ 18

19 ŚWIETLNOŚĆ ŚWIETLNOŚĆ (LUMINOSITY): jest parametrem charakteryzującym jakość wiązek i liczbę zderzanych cząstek zależy od geometrii wiązki, liczby paczek, częstości zderzania. dla wiązek przeciwbieżnych: tarczą: dla zderzeń z N 1 2 l Najwyższe świetlności można osiągnąć zwiększając liczbę cząstek w wiązkach i zmniejszając jej rozmiary. LEP : rok roboczy ok s: L 300 fb 1 /rok LHC : L= cm 2 s 1 Wiązka protonów zderzana z tarczą wodorową o grubości 1m L= cm 2 s 1 Problem dla liniaków - po jednym przecięciu wiązka jest tracona. 19

20 Akceleratory - świetlność Z punktu widzenia eksperymentów, jest to współczynnik proporcjonalności pomiędzy liczbą zarejestrowanych zdarzeń pewnego procesu fizycznego a jego przekrojem czynnym. liczba zachodzących reakcji w jednostce czasu (częstość zdarzeń): Świetlność sumujemy przez rok (10 7 s) i mamy świetlność scałkowaną: L dt = N ; Ldt = cm 2 Im wyższa świetlność, tym rzadsze procesy można zmierzyć przez okres działania akceleratora (typowo 10 lat), gdy przekrój czynny jest rzędu fb potrzeba świetlności fb -1, aby zaobserwować pojedyncze przypadki (np.higgs) Na zderzaczach elektronowych świetlność mierzy się eksperymentalnie wykorzystując reakcję, która jest bardzo dobrze policzona teoretycznie i bardzo dobrze mierzona, np rozpraszanie Z relacji: wyznacza się świetlność L. Obecnie na LHC mierzy się parametry wiązek stosując specjalne układy i dane. (przykład) 20

21 Akceleratory Wiązki program KEK Japonia SLAC US LHC ILC (???) e GeV e GeV fabryki b Nowa Fizyka e - 9 GeV e + 3 GeV fabryki b Nowa Fizyka p p 7 (3,5) GeV Pb Pb Bozon Higgsa supersymetria ciężkie kwarki Nowa Fizyka e - e (500) GeV Higgs, Nowa Fizyka zakończone LEP HERA RHIC Tevatron e - e GeV e 30 GeV p 92 GeV pp Au Au Cu Cu p antyp 980 GeV 21

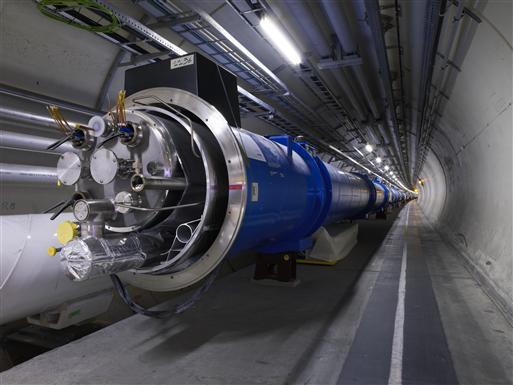

22 LHC Wielki Zderzacz Hadronów Zespół akceleratorów protonów, zbudowany pod Genewą, w ośrodku CERN Największy pierścień ma 27 km obwodu, urządzenia zbudowane są w tunelu, na głębokości do 100 metrów. 22

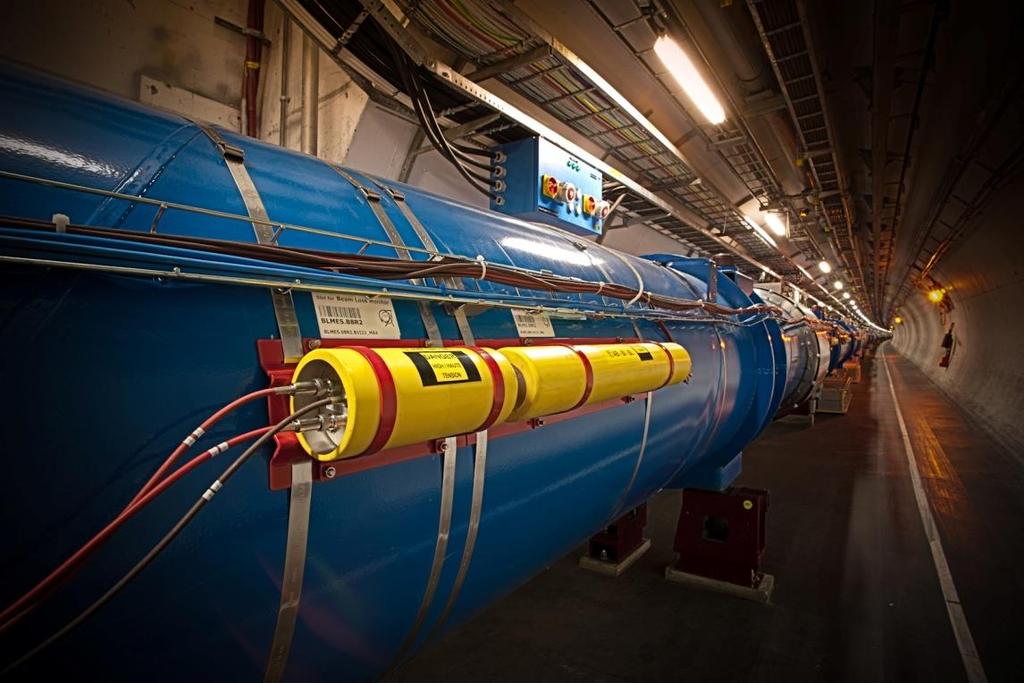

23 LHC krótka historia ukończona budowa 4 detektorów i LHC 19 września 2008 przy podnoszeniu energii do 5 TeV awaria jednego z połączeń elektrycznych wybuch i wyciek helu z systemu chłodzenia, zniszczone ok. 40 magnesów, 20 października 2009 LHC przyspiesza protony do 3.5 TeV, 28 września 2012 LHC działa, energia wiązek 4 TeV, najwyższe energie osiagane w ziemskich laboratoriach. 14 lutego 2013 koniec zbierania danych, zaczyna się 18-miesięczna przerwa na modernizację konieczna do osiagnięcia 7TeV. Kwiecień Drugi okres zbierania danych. 23

24 LHC Wielki Zderzacz Hadronów Do zakrzywienia toru protonów konieczne jest pole magnetyczne. Im większy pęd, tym pola musi być większe. Pole magnetyczne wytwarzane jest przez prąd żeby utrzymać 4 TeV-owe protony na orbicie indukcja pola musi być ponad 8 Tesli, a natężenie prądu ponad Amperów! NADPRZEWODZĄCE cewki magnesu 24

25 In synchrotrons: LHC Wielki Zderzacz Hadronów magnetic field to turn the particles so they circulate, electric field to accelerate the particles are carefully synchronised with the travelling particle beam. As the particle gain energy fields are varied and the path is held constant. Usually some straight sections and the bending magnets are used. If the momentum increases magnetic field must be stronger - superconducting dipole magnets (1 600 each 27 tons) keep the beams on their circular path B=8.4 T I= 280 ka, P=GW (technical limit) Approximately 96 tonnes of liquid helium is needed to keep the magnets at their operating temperature of 1.9 K ( C), making the LHC the largest cryogenic facility in the world at liquid helium temperature. 25

26

27 LHC Wielki Zderzacz Hadronów 27

28

29 High Lumi LHC zadecydowano, że po zebraniu danych z najwyższymi energiami, przeprowadzona będzie modernizacja zwiększająca świetlność LHC, conajmniej dwukrotnie. Planowane uruchomienie 2020 r Pole magnetyczne ma dochodzić do 13T, planowany jest zwiekszony prąd, zmiejszone przekroje wiązek, poprawiona optyka, itp.. Świetlność ma wynosić 250 fb -1 na rok. n N N f 1 2 * 4 Technologia jeszcze nie została wybrana, ale są już prototypy magnesów ze stopen niob-cyna (przy 1.9 K osiągnięto prąd 11.2 ka i 10.4 T) L b n rev 29

30 High Energy LHC Constr. PhysicsUpgr. Design, LHC Proto. Constr. Physics R&D HL-LHC Design, R&D Constr. Physics runs in parallel to HL-LHC; tight R&D schedule follows HL-LHC; R&D & protot. time < for LHC DesignConstr. Physic, s R&D Design, HE-LHC Constr. R&D Physics LHeC Source: L. Rossi. LMC 2011 (modified)
