3 1.Opis towaru Dobranie precyzyjnych materiałów (czujnik temperatury, sterownik, grzałka) dla dokładnej kontroli lutowania/rozlutowania komponentów BGA. Moc grzewcza,45kw zapewnia że urządzenie poradzi sobie z nawet największymi układami. Górny podgrzewacz (podczerwień lub gorące powietrze) oraz dolny (podczerwień) działają niezależnie. Górny umożliwiają ustawienie 8 rosnących przedziałów temperaturowych oraz 8 stałych. Urządzenie potrafi zapisać 10 grup profili temperaturowych w tym samym czasie. Urządzenie może być podłączone do komputera za pomocą portu COM, umożliwiając tym samym kontrole za pomocą dołączonego oprogramowania. Regulacja górnego podgrzewacza w trzech płaszczyznach gwarantuje możliwość idealnego wy pozycjonowania nadmuchu nad lutowanym elementem W gorącym powietrzu zostały zamontowane specjalnie zaprojektowane dysze magnetyczne montuje się natychmiastowo, dają możliwość ustawienia pod każdym kątem. Zostały wyposażone w specjalne otwory którymi odprowadzanie jest powietrze dzięki czemu nie zdmuchniemy elementów znajdujących się w pobliżu lutowanego układu. Termopara o wysokiej czułości zapewnia dokładny pomiar temperatury po obu stronach płytki PCB. Obie strefy grzania (górna i dolna) mogą być kontrolowane niezależnie. Zamontowany wentylator chroni druk przed przegrzaniem i deformacją podczas lutowania. Urządzenie sygnalizuje koniec procesu lutowania/rozlutowania. Montaż płyty odbywa się za pomocą specjalnie wyżłobionych szyn montażowych. W stacji została zamontowana dodatkowo lutownica kolbowa sterowana cyfrowo --

4 2. Specyfikacja Moc całkowita 450w Podgrzewanie górne Gorące powietrze 800w lub moduł IR 450W Podgrzewanie dolne Drugi podgrzewacz na gorące powietrze 800w, trzeci podgrzewacz IR 2200w Zasilanie AC220V±10 50/60Hz Wymiary urządzenia 500x420x550 mm Pozycjonowanie PCB Żłobienie V, wsparcie PCB regulowane w każdym kierunku za pomocą zewnętrznego uniwersalnego uchwytu Kontrola temperatury (Czujnik K) pracujacy zamknięta nagrzewanie każdej strefy grzejnej. Rozmiar PCB Max 70 20mm Min mm Rozmiar BGA Max 1x1 mm Min mm Elektronika Moduł kontroli temperatury o wysokiej czułości, Komunikacja z PC, dodatkowy moduł lutownicy kolbowej zintegrowany z stacją. Waga netto 26 kg -4- pętla, niezależne

5 . Instalacja Urządzenie powinno być umieszczone z dala od materiałów łatwopalnych, wybuchowych oraz żrących cieczy i gazów Wilgotność pomieszczenia w którym pracuje urządzenie powinna być mniejsza niż 90% Zakres temperatury otoczenia : -10 C do 40 C, należy unikać silnego nasłonecznienia i bezpośredniej ekspozycji na promienie słoneczne W pomieszczeniu powinno być jak najmniej kurzu i pyłu Urządzenie powinno być umieszczone na solidnej, twardej i płaskiej powierzchni Nie wolno kłaść ciężkich przedmiotów na obudowie urządzenia Należy unikać bezpośredniego strumienia powietrza z klimatyzatorów, grzejników lub wentylatorów skierowanego na urządzenie Urządzenie powinno mieć zapewniony 0 cm od tyłu urządzenia w celu ułatwienia rozpraszania ciepła Stół roboczy o wymiarach (900x900mm) powinien mieć wysokość ok. 80cm Podłączenie elektryczne powinno zostać wykonane przez upoważnioną osobę urządzenie powinno być uziemione, Wyłącz urządzenie po użyciu. Jeśli urządzenie nie będzie używane przez dłuższy czas odłącz je od sieci. -5-

6 4. Budowa stacji Stacja posiada wymienny górny moduł grzewczy: gorące powietrze podczerwień W zestawie wraz z stacją znajdują się: dysze do górnego modułu gorącego powietrza,2 dysze do dolnego modułu, przewód komunikacyjny RS22, zewnętrzny czujniki temperatury pędzelek do rozprowadzania topnika końcówki chwytaka podciśnieniowego lutownica kolbowa z zamocowanym grotem typu I podstawka pod lutownice -6-

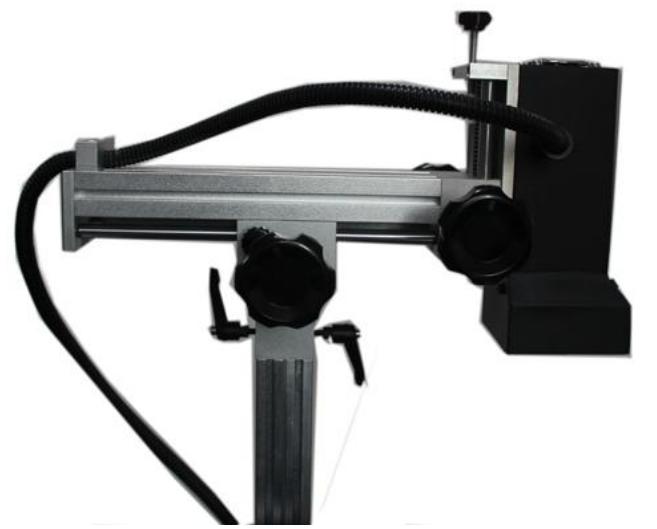

7 Regulacja górnego podgrzewacza w trzech płaszczyznach: Szyny montażowe umożliwiają pewne mocowanie płyt PCB, można regulować wysokość dolnego modułu gorącego powietrza, a termoparę można łatwo ustawić w miejsce pomiaru temperatury. Z prawej strony znajduje się chwytak podciśnieniowy do podnoszenia układów, pokrętło regulacji wysokości dolnego podgrzewacza gorącego powietrza, włączniki prawej i lewej strony dolnego podgrzewacza podczerwieni oraz gniazdo lutownicy kolbowej: -7-

8 -8-

9 Panel sterowania: 1. Regulacja siły nadmuchu gorącego powietrza 2. Sterownik górnego modułu grzewczego: PC900 seria PC410 z wbudowanym R22 (ma możliwość połączenia z komputerem, zapisania 10 profili temperatur zawierających 8 rosnących i 8 stałych przedziałów temperatury). Sterownik dolnego modułu gorącego powietrza: PC900 seria PC410 (ma możliwość zapisania 10 profili temperatur zawierających 8 rosnących i 8 stałych przedziałów temperatury) 4. Sterownik dolnego podgrzewacza podczerwieni: Japan RKC series REXC10 5. Sterownik lutownicy kolbowej. 6. Gniazdo czujnika temperatury (wykres pomiaru wyświetlany tylko przy komunikacji z komputerem w dołączonym oprogramowaniu) 7. Gniazdo czujnika temperatury dla podczerwieni (potrzebne używaniu górnego modułu grzewczego na podczerwień) 8. Włącznik poprzecznego wentylatora (chłodzenie) 9. Włącznik pompy próżniowej do chwytaka podciśnieniowego 10. Chłodzenie podczerwieni 11.Włącznik dolnego podgrzewacza na podczerwień 12.Włącznik oświetlenia 1.Przycisk START 14.Przycisk STOP -9- przy

10 5. Obsługa sterowników Sterownik posiada wbudowany generator ustawień w zależności od funkcji. Może on generować profile temperatury/czasu w 10x16 segmentach (0~9, 10 ustawień krzywych). Gdy program jest uruchomiony, ustawienia z generatora są podawane do algorytmu sterującego. Aktualna wartość jest ciągle podawana na dole ekranu. Lp 1 Przycisk PAR SET Funkcja Przycisk parametry/ustawienia Zwiększ wartość Zmniejsz wartość 2 T PIN PUN PROG Zmiana numeru grupy RUN/PROG

11 SET PROG SET/PROG DISP PROG Wybór wyświetlacza OUT Wyjście 4 STEP Numer kroku 5 PRO Stan profilu ' / ' - PV rośnie ' - ' - PV jest stałe ' \ ' - PV maleje 6 PTN Numer profilu temperaturowego 7 RUN Automatyczne ustawienie PID 8 PV Aktualna temperatura 9 SV Uzyskanie ustawionej temperatury 10 TIME Wskazuje ustawiony czas, manipulacje wartości lub ustawienie wartości MV SV 11 AL1 Alarm 1 COM Połączenie z komputerem Ustawienie procesu (Upewnij się że urządzenie jest włączone): 1. Wybierz profil temperaturowy naciskając przycisk PTN (urządzenie może zapisać 10 grup profili temperatury) grupy będą się zmieniać (1,2,,4,5 i 0) wybierz jedną z nich ( dla przykładu wybrano grupę 1)

12 2. Ustawienie tempa wzrostu temperatury podgrzewania wstępnego. Aby ustawić krzywą temperatury należy nacisnąć przycisk SET, na wyświetlaczu pojawi się napis R1, liczba.00 na dolnym wyświetlaczu oznacza, że tempo wzrostu temperatury wynosi C /sek, wartość tą można zmienić strzałkami. Aby przejść do następnego etapu wciśnij przycisk PAR.. Ustawienie temperatury podgrzewania wstępnego. Naciśnij strzałki aby zmienić wartość. Liczba na dolnym wyświetlaczu oznacza wartość temperatury w C. Aby przejść dalej naciśnij przycisk PAR. 4. Ustawienie czasu nagrzewania wstępnego. Naciśnij strzałkę, aby ustawić czas w jakim temperatura ma być utrzymana. Potwierdź naciskając przycisk PAR

13 Pozostałe ustawienia zostaw tak jak na rysunku poniżej. Kontroler temperatury REX-C10 (dolny podgrzewacz podczerwieni) Ustawienia : Przytrzymaj przycisk SET przez około 2 sek. Zacznie pulsować wyświetlacz ustawienia temperatury. W celu zmiany należy nacisnąć strzałkę góra/dół. Do przesuwania się między liczbami służy przycisk przesuń. Zatwierdź klawiszem SET

14 Połączenie z komputerem. Urządzenie może zostać połączone z komputerem. Dzięki temu można obserwować krzywe temperatur grzałek oraz pomiar z czujnika temperatury. Za pomocą oprogramowania można również ustawić czas,temperaturę oraz inne parametry urządzenia. Umożliwia ono również zapis wielu profili lutowania i ich wydruk ( tylko dla górnego podgrzewacza)

15 6. Uwagi IR60-pro jest zasilane napięciem 220V, temperatura pracy może osiągnąć nawet 400 C, niewłaściwe użytkowanie może uszkodzić sprzęt i sprowadzić niebezpieczeństwo na operatora. Należy BEZWZGLĘDNIE przestrzegać zasad bezpieczeństwa. Nie wolno kierować strumienia powietrza na pracująca stacje, ze względu na ryzyko powstania zakłóceń pomiaru temperatury, co w konsekwencji może uszkodzić stacje. Unikać przetrzymywania cieczy łatwopalnych wokół stacji gdyż po włączeniu jej istnieje ryzyko zapłonu lub wybuchu tych cieczy. Unikać dotykania płytki drukowanej zaraz po lutowaniu. Dotknięcie może powodować poparzenia. Nie blokować górnego i dolnego wlotu powietrza. Pozwolić urządzeniu wychłodzić się przez minimum 5 minut przed wyłączeniem zasilania. W razie wylania cieczy na płytę grzewczą natychmiast odłączyć zasilanie i po wystygnięciu wyczyścić płytę. Jeśli urządzenie zacznie nadmiernie się nagrzewać lub pojawi się dym natychmiast wyłącz je i powiadom obsługę techniczną. Gwarancją nie są objęte uszkodzenia spowodowane niewłaściwym użyciem lub nieodpowiednimi warunkami pracy urządzenia oraz czynnikami zewnętrznymi, naprawami dokonanymi przez osoby nieuprawnione przez naszą firmę, nie stosowaniem się do zaleceń zawartych w niniejszej instrukcji

16 7. Przykładowe profile Profile dla lutowania bezołowiowego zwykłe układy np. INTEL Podgrzewanie wstępne Aktywacja Nagrzewanie Lutowanie 1 Lutowanie 2 Górna grzałka [ C ] Dolny hot-air [ C ] Czas [s] Prędkość wzrostu temp. [s] 2 Podgrzewacz IR Gniazdu procesora 775 Podgrzewanie wstępne Aktywacja Nagrzewanie Lutowanie 1 Lutowanie 2 Górna grzałka [ C ] Dolny hot-air [ C ] Czas [s] Prędkość wzrostu temp. [s] 2 Podgrzewacz IR Laptopy, AMD, ATI, NV (NF4) itp. cienkie układy Podgrzewanie wstępne Aktywacja Nagrzewanie Lutowanie 1 Lutowanie 2 Górna grzałka [ C ] Dolny hot-air [ C ] Czas [s] Prędkość wzrostu temp. [s] 2 Podgrzewacz IR
