Instrukcja obsługi STACJA LUTOWNICZA WEP 992D+

Transkrypt

1 Instrukcja obsługi STACJA LUTOWNICZA WEP 992D+ Ostrzeżenie!!! Przed rozpoczęciem pracy proszę usunąć śrubę bezpieczeństwa znajdującą się od spodu stacji oznaczoną czerwonym kolorem. Wkręcić śrubę ponownie przed transportem. 1

2 Spis treści Gwarancja...2 Krótkie wprowadzenie...3 Lutownica wyróżnia się takimi funkcjami...3 Specyfikacja...4 Zawartość opakowania:...5 Widok z przodu...5 Praca z urządzeniem...6 Konserwacja...8 Schemat kolb...9 Instrukcje bezpieczeństwa...10 Bezpieczeństwo elektryczne...10 Bezpieczeństwo pracy...10 Wymagania dotyczące środowiska pracy i ochrony...10 Prawidłowe usuwanie produktu...11 Dysze do WEP 992D Groty do WEP 992D+ model 900M...13 Gwarancja Okres gwarancji zgodnie z kartą gwarancyjną OBOWIĄZUJE od dnia wystawienia dokumentu zakupu. Gwarancja nie obejmuje elementu grzejnego oraz wszelkich uszkodzeń mechanicznych lub spowodowanych niewłaściwym użytkowaniem. Podstawą ubiegania się o gwarancję są nienaruszone plomby gwarancyjne i wypełnienie formularza reklamacji znajdującego się na stronie Realizacja naprawy gwarancyjnej wynosi do 21 dni roboczych. Zgłaszany przedmiot do naprawy gwarancyjnej należy dostarczyć na własny koszt i w oryginalnym opakowaniu. 2

3 Krótkie wprowadzenie Lutownica WEP 992D+ to stacja lutownicza na gorące powietrze oraz lutownica grotowa z wyciągiem oparów z pod grota z możliwością podłączenia podnośnika elementów. Stacja lutownicza WEP 992D+ nadaje się do lutowania i rozlutowywania elementów elektronicznych jak: SOIC, CHIP, QFP, PLCC, BGA, SMD (zwłaszcza telefony komórkowe). Stacja wyposażona jest w mikroprocesor PID, który sprawdza parametry pracy stacji i koryguje je do zadanych wartości. Lutownica hotair jest wyposażona w ceramiczny element grzejny, szybko i równomiernie nagrzewający się. Grzałka jest zbudowana z twardych stopów, umożliwiający długi czas pracy przy wysokich temperaturach, przy tym nie ulegając deformacją, co znacznie zwiększa stabilność pracy i wydłużając żywotność grzałki. Lutownica wyróżnia się takimi funkcjami 3 Programy pracy. Stacja lutownicza ma możliwość zapamiętania 3 programów pracy dla gorącego powietrza i kolby. W zależności od rodzaju prac montaż, demontaż, ustawiamy odpowiedni program. Praca gorącego powietrza w trybie automat/ręcznym. Wybierając tryb pracy automatyczny, kiedy odłożymy kolbę gorącego powietrza na podstawkę, urządzenie automatycznie przestanie grzać i będzie schładzało do bezpiecznej temperatury. Dzięki temu zadbamy o długą, bezawaryjną prace elementu grzewczego, oszczędność energii elektrycznej i bezpieczeństwo serwisu. Wybierając tryb manualny, kiedy często musimy coś przylutować, wtedy zaoszczędzamy czas i podnosimy efektywność pracy. Zaleca się przed zakończeniem pracy, przejście w tryb automatyczny. Funkcji korekcji temperatury. Zależna jest od warunków otoczenia pracy, sprawności elementu grzewczego, mocy nadmuchu, zużycia grota, to wszystko wpływa na odpowiednią korekcje temperatury by otrzymać zadany parametr. Pracy w trybie C/F. Możliwość ustawienia na wyświetlaczu, w jakich jednostkach będzie wyświetlana temperatura. Funkcja sleep dla lutownicy grotowej. Lutownica grotowa wyposażona jest w tryb sleep, kiedy kolba jest nie używana, po ustawionym wcześniej czasie z zakresu 0-99min przechodzi w tryb sleep tzn, kolba grzana jest do temperatury 200C, to zapobiega nadmiernemu utlenianiu się grota, a to wpływa na jego żywotność oraz elementu grzejnego. Mamy możliwość wyłączenia trybu poprzez ustawienia 0. Kolba grotowa z elementem grzejnym, który szybko się nagrzewa, utrzymuje stbilne temperature i jest bezpieczna elektrostatycznie. 3

4 Specyfikacja Główne funkcje WEP 992d+ : Napięcie: V Pobór mocy: 720W Środowisko pracy od 0 do 50oC Kompaktowa budowa z czytelnym wyświetlaczem LCD. Kontroler PID Mikroprocesorowa kontrola parametrów: temperatury, moc nadmuchu, czas pracy, korekcja temperatury Ochrona przed osiągnięciem za wysokiej temperatury i poinformowanie alarmem. Możliwość zapamiętania 3 programów pracy (temperatura, moc nadmuchu) Funkcja schładzania Tryb wyświetlania temperatury F/C Wymiary: (18,5x15,5x12,5 szer x dług x wysokość) Lutownica gorącego powietrza : Źródło przepływu powietrza : wentylator Przepływ powietrza : do 120 L/min Płynna regulacja temperatury w całym zakresie. Zakres temperatur : C Stabilność temperatury : +/-1 C Typ wyświetlacza : LCD Długość przewodu w kolbie : do 90cm Tryb pracy ręcznej / automatycznej Ochrona przed osiągnięciem za wysokiej temperatury i poinformowanie alarmem. Wyświetla rzeczywistą moc nadmuchu Stacja grotowa: Zakres temperatur: C Stabilność temperatury: +/-1 C Moc szczytowa: 72-75W Typ wyświetlacza: LCD Rezystancja względem uziemienia poniżej do 2ohm Potencjał względem uziemienia poniżej do 2mV System: ESD safe Długość przewodu kolby: do 100cm Tryb sleep: włączany po bezczynnej pracy 0-99 minut. Kolba lutownicza w zakresie temperatur używanych przy lutowaniu ma moc szczytową 72-75W. Przy maksymalnej temperaturze nieużywanej do lutowania ma moc 50W. Użyty element grzejny ma moc 50W. 4

5 Zawartość opakowania: Stacja lutownicza WEP 992D+ Podstawka pod kolbę hotair Komplet dysz : dysza okrągła o średnicy 2.5 mm 1124 dysza okrągła o średnicy 4.4 mm 1130 dysza okrągła o średnicy 6 mm 1196 dysza okrągła o średnicy 9 mm 1197 dysza kwadratowa 12x12 mm 1313 Podstawka pod kolbę grotową wraz z gąbką czyszczącą Kolba grotowa 908B z grotem T-B Chwytak do podnoszenia układów Przewód zasilania Widok z przodu Wyświetlacz 5

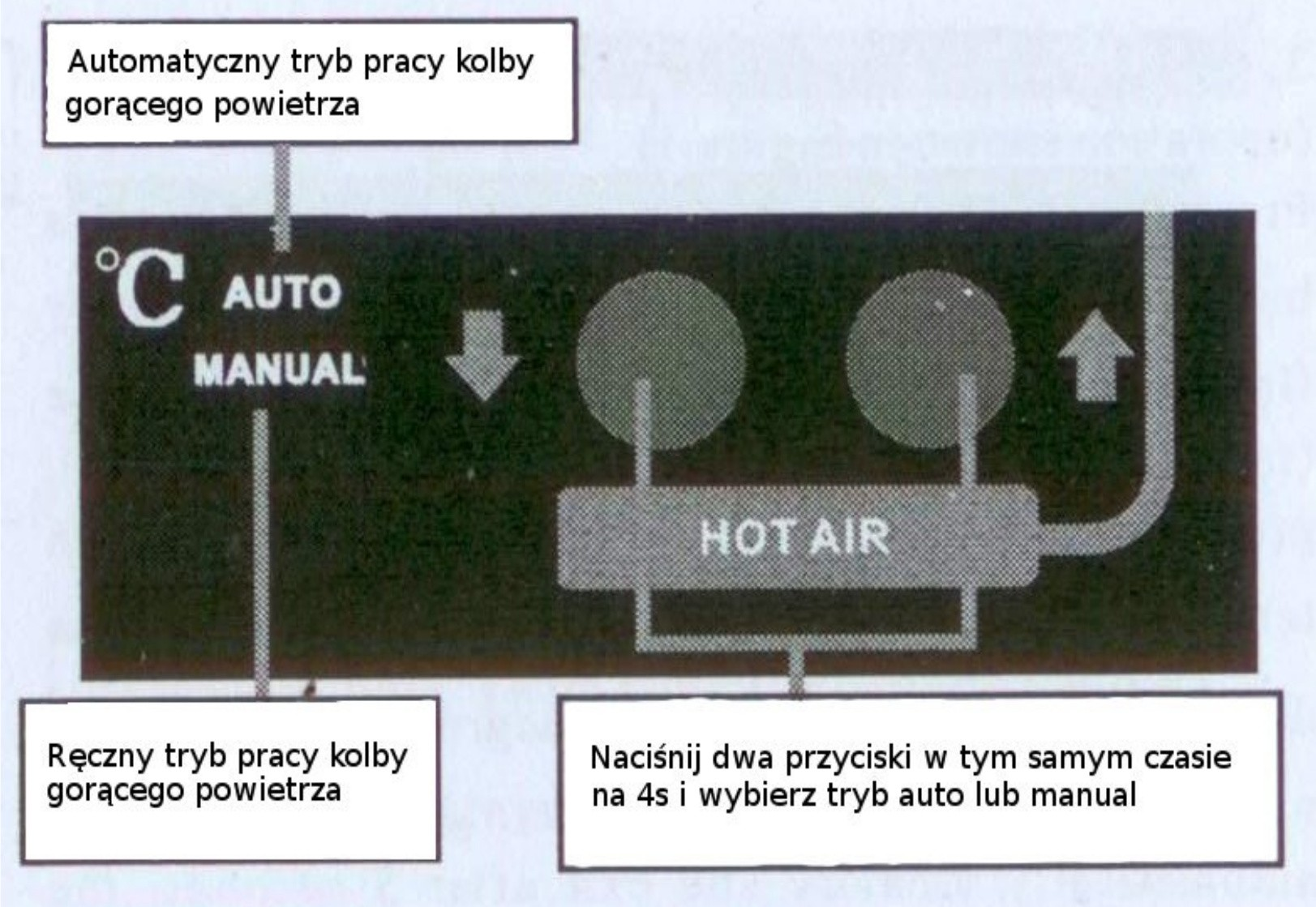

6 Praca z urządzeniem 1) Ustawianie pracy kolby gorącego powietrza w trybie automatycznym / ręcznym 6

7 2) Uruchamianie funcji kalibracji temperatury 3) Ustawianie jednostek temperatury (Celsius/Fahrenheit) 7

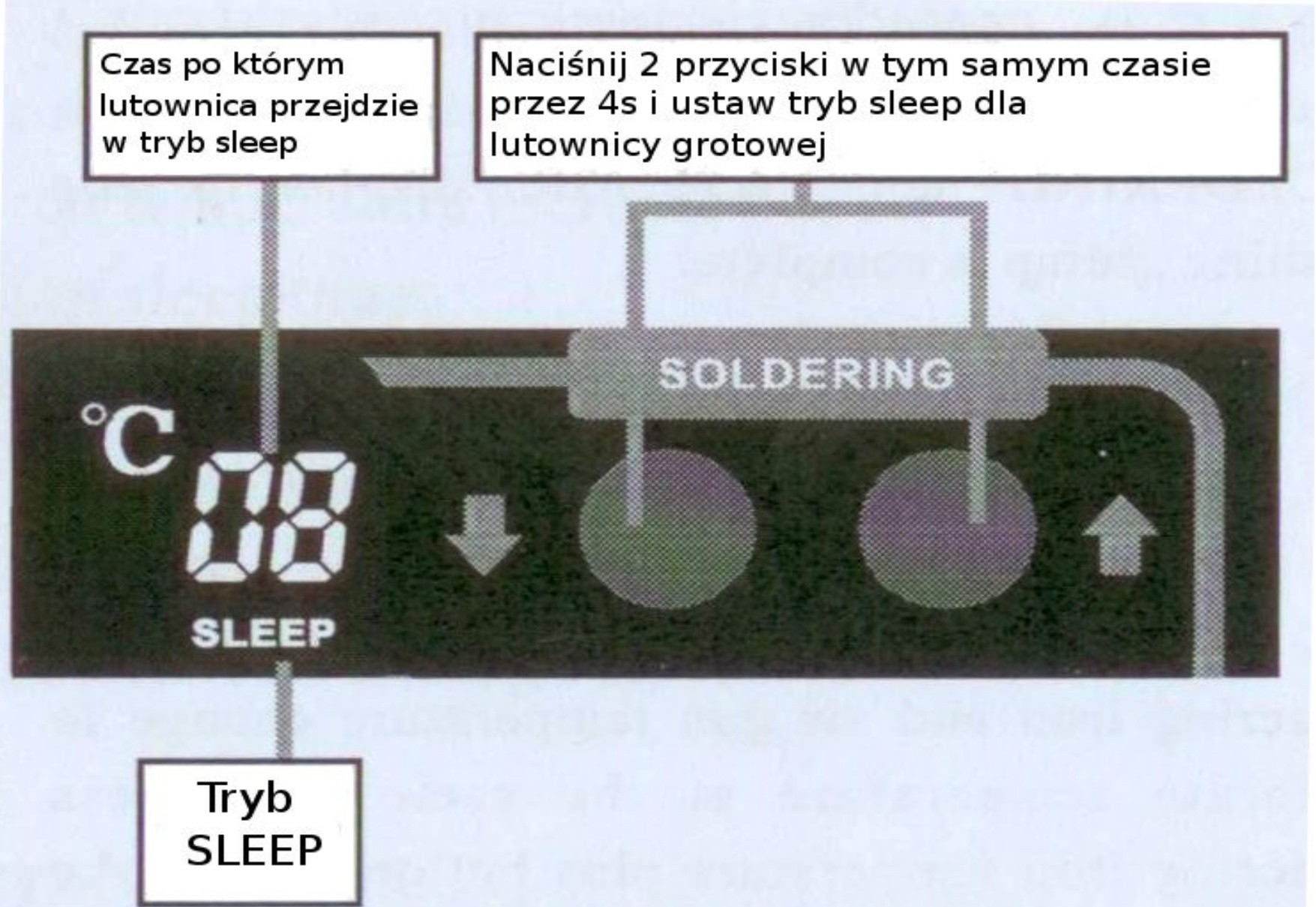

8 4) Ustawianie funkcji sleep dla lutownicy grotowej Konserwacja Sprawdzenie i czyszczenie grotów 1. Ustaw temperaturę na 250 stopni C 2. Kiedy temperatura się ustabilizuje wyczyść grot używając gąbki. 3. Jeśli na grocie jest czarny tlenek trzeba czyścić go używając gąbki oraz topnika do momentu aż zostanie on całkowicie usunięty. 4. Jeśli grot jest mocno spalony bądź zdeformowany trzeba go wymienić na nowy. UWAGA: Nigdy nie używaj pilnika do usuwania tlenku z grota 8

9 Schemat kolb 9

10 Gdy urządzenie jest włączone, temperatura na elementach urządzenia może być wysoka. Korzystanie w sposób niewłaściwy może spowodować pożar, więc należy przestrzegać następujących środków ostrożności. Nie używać zestawu w pobliżu produktów łatwopalnych. Poinformować inne osoby pracujące w pobliżu, że stacja nagrzewa się do bardzo wysokich temperatur i stanowi potencjalne zagrożenie. Wyłączać stację podczas przerw w pracy oraz po jej zakończeniu. Przed wymianą części lub magazynowaniem stacji należy ją wyłączyć i poczekać aż ostygnie do temperatury pokojowej. Instrukcje bezpieczeństwa Bezpieczeństwo elektryczne Upewnij się, że urządzenie będzie przyłączone do sieci prądu przemiennego 220V-250V / 50Hz przed instalacją stacji. Celem uniknąć porażenia elektrycznego powodującego poważne szkody, należy odłączyć przewód zasilania z gniazda zasilającego przed przeniesieniem stacji w inne miejsce. Jeżeli doszło do uszkodzenia maszyny, prosimy skontaktować się z serwisem w celu usunięci uszkodzenia. Usuwanie szkód przez użytkownika, lub samodzielna naprawa może prowadzić do utraty zdrowia. Bezpieczeństwo pracy Proszę uważnie przeczytać stosowne informacje napisane w instrukcji przed rozpoczęciem korzystania z tego produktu. Upewnij się, że przewód zasilający został prawidłowo podłączony przed użyciem produktów. Przed podłączeniem, stacje ustaw ją na stabilnej platformie roboczej, W przypadku zwarcia elektrycznego, unikaj kontaktu z wodą. Nie używać zestawu w pobliżu produktów łatwopalnych. Poinformować inne osoby pracujące w pobliżu, że stacja nagrzewa się do bardzo wysokich temperatur i stanowi potencjalne zagrożenie. Wyłączać stację podczas przerw w pracy oraz po jej zakończeniu. Przed wymianą części lub magazynowaniem stacji należy ją wyłączyć i poczekać aż ostygnie do temperatury pokojowej. Jeśli masz jakieś pytania lub sugestie w techniczne powstałe w trakcie korzystania z tego produktów, prosimy o kontakt z naszym działem technologii. Będziemy starać się jak najlepiej rozwiązać państwa problem. 10

11 Wymagania dotyczące środowiska pracy i ochrony Środowisko pracy Temperatura pracy: 15 ~ 45 Wilgotność pracy: 5% do 95%, bez kondensacji Stacja powinna pracować w środowisku o małej mobilności środowiska Środowiskowo przechowywania Temperatura przechowywania: -20 ~ 70 Prawidłowe usuwanie produktu Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komercyjnymi. 11

12 Dysze do WEP 992D+ 12

13 Groty do WEP 992D+ model 900M 13
