1 Instrukcja obsługi stacji lutowniczej LY IR

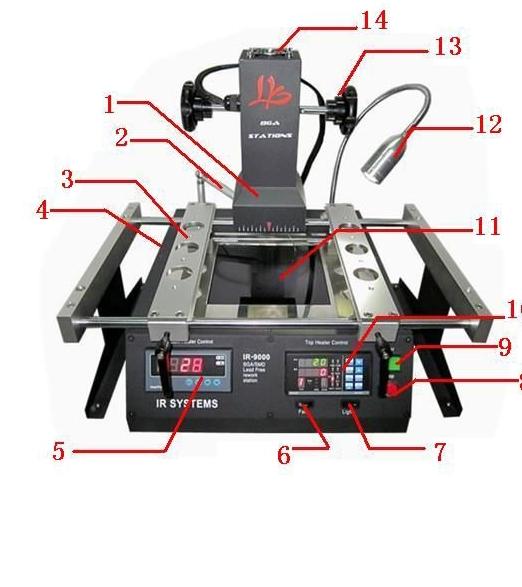

1. Budowa i prawidłowe obchodzenie się z stacją 1 2 3 4 5 6 7 Górny element grzejny Czujnik temperatury Uchwyt PCB

13 14 15 16 Programator górnej grzałki Podgrzewacz Lampka LED Pokrętło regulacji wysokości Wentylator górnej grzałki

2 1. Budowa i prawidłowe obchodzenie się z stacją Górny element grzejny Czujnik temperatury Uchwyt PCB Jednostka centralna Sterownik podgrzewacza Włącznik wentylatora Włącznik światła 8 Przycisk stop 9 Przycisk start Programator górnej grzałki Podgrzewacz Lampka LED Pokrętło regulacji wysokości Wentylator górnej grzałki Wentylator stacji Gniazdo zasilania elementu grzejnego 17 Gniazdo czujnika temperatury 18 Gniazdo zasilania 19 Gniazdo portu komunikacji -2-

3 Stacja lutownicza BGA ZhuoMao LY IR9000 Dane techniczne: Moc grzewcza w ( góra W, dolna 800W ) Zasilanie 220V/230V 50/60Hz Wymiary urządzenia 480x480x380mm Stół montażowy żłobienie V do pozycjonowania PCB, Wymiary PCB max 380x280mm, min 20x20mm Wymiary lutowanego BGA max 70x70mm Wymiary elementów grzejnych góra 80x80mm, dół 185x185mm Kontrola temperatury Termoelement - czujnik K o wysokiej precyzji, Waga netto 18kg -3-

4 2. Montaż Stół serwisowy -4-

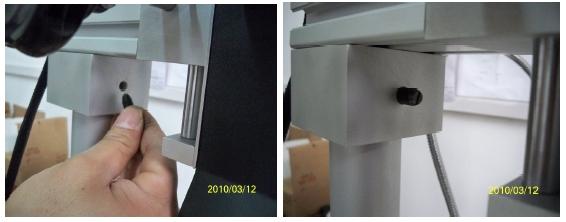

5 Głowica górnego promiennika Podłączenie przewodów promiennika -5-

6 Czujnika temperatury Podłączenie przewodu komunikacyjnego -6-

7 2.Poprawne obchodzenie się z stacją W celu prawidłowego działania stacji i bezawaryjnej pracy należy wykonać następujące działania Stację należy umieścić w środowisku o niskim zapyleniu. Nie wolno uderzać czy naciskać w elementy grzejne. Unikaj miejsc z bezpośrednim przepływem powietrza, takich jak urządzenia klimatyzacyjne, grzejniki lub wentylatory. Nie umieszczaj ciężkich przedmiotów na stacji Po uruchomieniu grzania z elementami grzejnymi nie powinno mieć kontaktu żadna substancja czy przedmiot może to spowodować jego uszkodzenie, pożar czy eksplozje. Stacja powinna znajdować się na stabilnej podstawie nie wywołującej wibracji Podczas pracy i po jej zakończeniu nie dotykaj elementów grzejnych, oraz innych znajdujących się w obszarze grzejnym ponieważ grozi to poparzeniem Podczas pracy nie używaj w bezpośrednim otoczeniu aerozoli Nie demontuj pokrywy stacji grozi to porażeniem prądem lub pożarem W wypadku kontaktu elementów stałych lub ciekłych z płytami grzejnymi podczas ich pracy należy natychmiastowo wyłączyć stację, odłączyć przewód zasilający. A po wystygnięciu urządzenia usunąć obiekt i oczyścić elementy z ewentualnych pozostałości. Podczas użytkowania stacji ze względu na charakter wykonywanych prac na stanowisku roboczym pojawią się opary i delikatne zadymienie środków chemicznych. Dlatego należy się upewnić że stanowisko robocze wyposażone jest w odpowiednią cyrkulacje powietrza. Podczas używania modułu gorącego powierza wentylator górny musi cały czas pracować -7-

8 3.Instalacja stacji na stanowisku Podczas instalacji stacji należy zwrócić szczególną uwagę by montaż odbywał się zgodnie z poniższymi wytycznymi Z dala od łatwopalnych i wybuchowych substancji, z dala od wody oraz innych płynów, W wentylowanym i suchym miejscu, Na stabilnym, płaskim i pozbawionym drgań podłożu W pozbawionym zapylenia środowisku Należy pozostawić przestrzeń minimum 30cm za stacją w celu umożliwienia swobodnej manipulacji górnego elementu grzejnego Stacja powinna być zasilana napięciem zmiennym 50/60Hz o napięciu V W celu zapewnienia komfortu pracy jak i utrzymania odpowiednich warunków w stanowisku pracy przestrzeń zarezerwowana dla maszyny i operatora nie powinna być mniejsza jak 1x1,3m -8-

9 4.Użytkowanie stacji Opis sterownika temperatury PC410 Przycisk PAR/SET 6 Przycisk AUTO/HAND 1 7 Zwiększenie wartości PTN Numer profilu OP3 Wyjście 3 AT RUN Automatyczne ustawienie PID Aktualna temperatura Zmniejszenie wartości 8 PV Zmiana profilu 9 PS/MV/ Wyświetlacz dodatkowy TIME Przycisk RUN/PROG SV Przycisk SET/PROG 10 MV Nastawiona temperatura 2 Wybór wyświetlanej opcji PV -9- Wyświetla wyjście Aktualna temperatura

10 3 OUT 1 OUT 2 Wyjście 1 i Wyjście 2 4 step Numer kroku 5 PR0FILE Stan profilu AL1 11 MAN COM Alarm 1 Ustawienia manualne Wskaźnik komunikacji Ustawienie procesu na sterowniku : Upewnij się że urządzenie jest włączone. 1. wybierz profil temperaturowy naciskając przycisk PTN (urządzenie może zapisać 10 grup profili temperatury) grupy będą się zmieniać (1,2,3,4,5 i 0) wybierz jedną z nich ( dla przykładu wybrano grupę 1) 2. Ustawienie tempa wzrostu temperatury podgrzewania wstępnego. Aby ustawić krzywą temperatury należy nacisnąć przycisk SET, na wyświetlaczu pojawi się napis R1, liczba 3.00 na dolnym wyświetlaczu oznacza, że tempo wzrostu temperatury wynosi 3 C /sek, wartość tą można zmienić strzałkami. Aby przejść do następnego etapu wciśnij przycisk PAR

11 3. Ustawienie temperatury podgrzewania wstępnego. Naciśnij strzałki aby zmienić wartość. Liczba na dolnym wyświetlaczu oznacza wartość temperatury w C. Aby przejść dalej naciśnij przycisk PAR. 4. Ustawienie czasu nagrzewania wstępnego. Naciśnij strzałkę, aby ustawić czas w jakim temperatura ma być utrzymana. Potwierdź naciskając przycisk PAR. 5. Po ustawieniu jednego segmentu, następuje przejście do kolejnego segmentu w którym należy ponownie ustawić parametry r, L, d. Maksymalna liczba segmentów wynosi 8. Jeśli profil temperaturowy posiada mniejszą liczbę segmentów to podczas ustawiania r dla zbędnego segmentu zmniejszamy

12 wartość do wyświetlenia wartości End. 6. Ostatni parametr którego nie wolno zmieniać to maksymalna temperatura

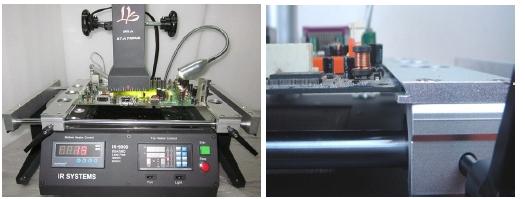

13 Przygotowanie do lutowania 1. Umieść płytę na wspornikach 2. Umieść czujnik temperatury w okolicy układu BGA 3. Element grzejny umieść nad układem w pozycji centralnej na wysokości ok 2cm od układu

14 Lutowanie wybierz odpowiedni profil przyciśnij start stacja automatycznie uruchomi grzanie. W każdej chwili można przerwać awaryjnie proces przyciskiem STOP po zakończeniu profili stacja uruchomi automatycznie alarm i odetnie grzanie z elementów grzejnych. W tym momencie cyna powinna znajdować się w stanie płynnym i można podnieś układ Po zakończeniu procesu należy uruchomić wentylator chłodzący, wymontować płytę. Dopiero po ostudzeniu elementów grzejnych można wyłączyć stację z zasilania

15 Przykładowe profile grzewcze Cyna Sn63Pb37 r1 1 L1 85 d1 80 r2 1 L2 150 d2 55 r3 1 L3 185 d3 45 r4 END Cyna Sn96.5 Ag3 Cu0.5 r1 0,45 L1 85 d1 92 r2 1 L2 150 d2 40 r3 1 L3 180 d3 40 r4 1 L4 220 d4 40 r5 END Inne przykładowe profile

16 Oznaczenie Hb Parametr Hb odpowiedzialny jest za ustawienie maksymalnej temperatury jaką można ustawić na elemencie grzejnym powinien on wynosić 230 st C dla podczerwieni

17 5. Podłączenie z komputerem Opis funkcji programu Upload po kliknięciu tego przycisku ustawienia są pobierane do programu z pamięci stacji. Download przesyła profil temperaturowy z komputera do stacji Save curve- dane te zostaną zapisane na dysku twardym. Open curve otwiera wskazany profil temperatury. Print curve drukuje aktualny profil. RUN/STOP- uruchamia lub zatrzymuje działanie stacji Odpowiednie wartości należy ustawić poprzez tabele curve set. Każdy wiersz odpowiada jednemu profilowi. Jeśli chcemy stworzyć profil nie wymagający maksymalne liczby kroków w parametrze r już niepotrzebnego kroku należy wpisać wartość która jest interpretowana przez stację jako wartość END końca. Po uruchomieniu procesu na ekranie zacznie się wyświetlać krzywa profilu. Sterownik przekazuje tylko parametr górnej termopary

OCHRONA ŚRODOWISKA Urządzenie spełnia dyrektywę WEEE 2002/96/EC. Symbol obok oznacza, że produkt musi być utylizowany oddzielnie i powinien być dostarczany do odpowiedniego punktu zbierającego odpady.

18 OCHRONA ŚRODOWISKA Urządzenie spełnia dyrektywę WEEE 2002/96/EC. Symbol obok oznacza, że produkt musi być utylizowany oddzielnie i powinien być dostarczany do odpowiedniego punktu zbierającego odpady. Nie należy go wyrzucać razem z odpadami gospodarstwa domowego. Aby uzyskać więcej informacji, należy skontaktować się z przedstawicielem przedsiębiorstwa lub lokalnymi władzami odpowiedzialnymi za zarządzanie odpadami. Wyprodukowano w ChRL Importer: FHU DIOLUT Piotr Sobierajski Pogórze ul. Dworcowa Skoczów
