1 Podesty

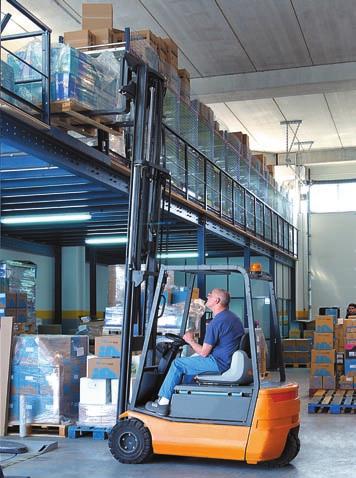

2 Zastosowanie podestów umożliwia maksymalne wykorzystanie kubatury obiektu, dzięki pomnożeniu dostępnej pierwotnie powierzchni. Podesty mogą zajmować cały obszar pomieszczenia lub tylko jego najwyższe partie. Instalacja podestu jest idealnym rozwiązaniem umożliwiającym dostosowanie pomieszczenia magazynowego do indywidualnych potrzeb. Zalety - Szybki i łatwy montaż. - Stosunkowo łatwa modyfikacja struktury, umożliwiająca demontaż i ponowne użycie elementów podestu po wykonaniu ponownych obliczeń instalacji. - Możliwość dostosowania do specyficznych wymogów klienta dzięki szerokiemu wachlarzowi wymiarów, rodzajów podłóg, systemów konstrukcyjnych itp. - Możliwość połączenia z innymi systemami magazynowymi. Podczas projektowania podestu należy wziąć pod uwagę jego przeznaczenie, wymiary magazynu, rodzaj składowanych ładunków oraz stosowane środki transportu bliskiego, aby właściwie rozplanować takie elementy jak schody, balustradę oraz strefy załadunku i rozładunku. W instalacji z podestami można dodatkowo zamontować podnośniki lub dźwigi towarowe, ułatwiające dostawę towaru na różne poziomy.

3 3

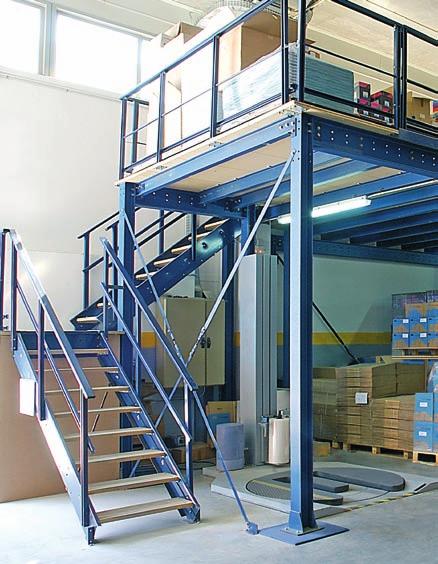

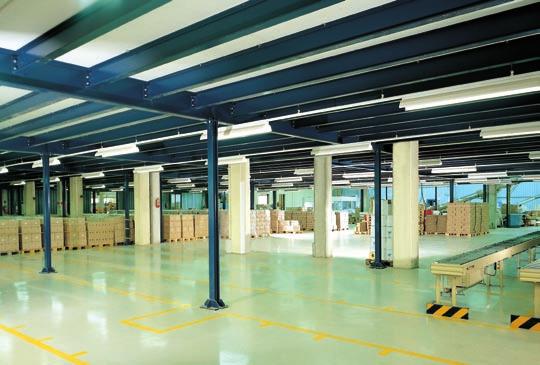

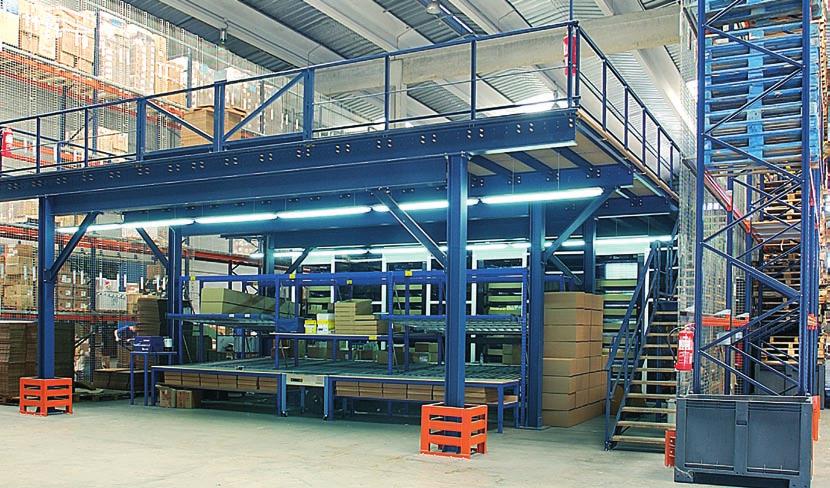

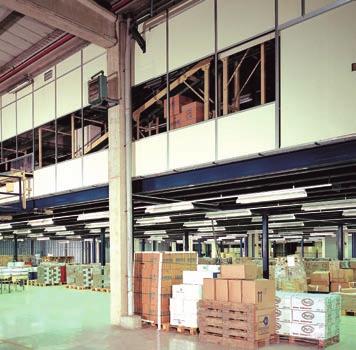

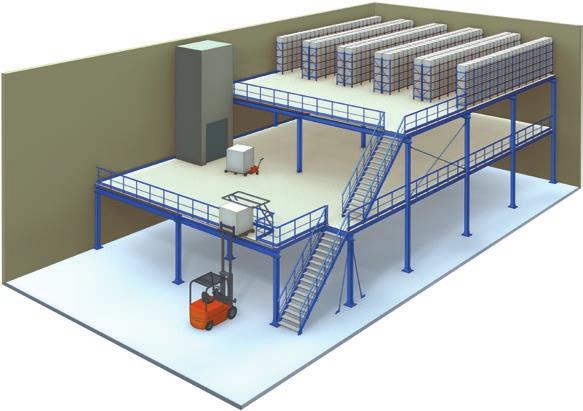

4 Przykłady zastosowań Podesty mają szerokie spektrum zastosowań. Mogą służyć między innymi jako: - Strefa magazynowa, - Strefa składowania lub montażu podzespołów, - Strefa przygotowania zamówień, - Pomieszczenie biurowe lub socjalne. Przykład instalacji składającej się z dwóch kondygnacji. Na pierwszej znajdują się regały do składowania średnich i małych ładunków oraz strefa kompletacji zamówień. Druga kondygnacja przeznaczona jest do składowania dużych i rzadziej używanych towarów. Podest połączony z regałami półkowymi za pomocą pomostów, służących jako strefa odbioru i przygotowania zamówień. Znajdująca się przy podeście winda towarowa umożliwia przenoszenie towarów na różne poziomy. Wykorzystanie powierzchni znajdującej się pod podestem jako strefy roboczej lub strefy przygotowania zamówień oraz umieszczenie na podeście pomieszczeń biurowych. Podest z umieszczonymi na nim biurami produkcyjnymi. 4 podesty

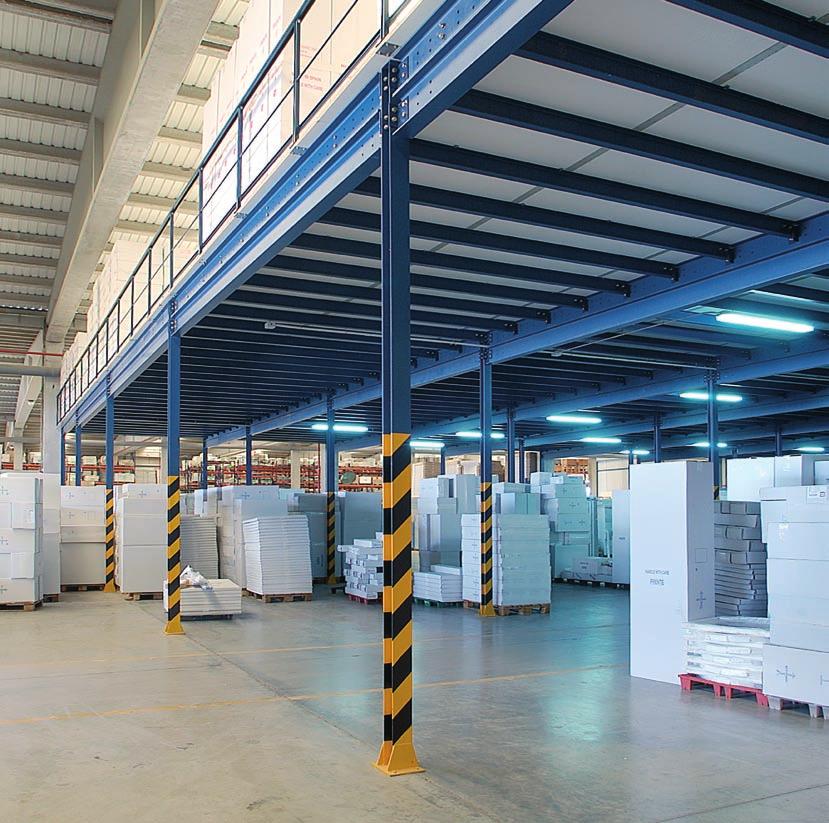

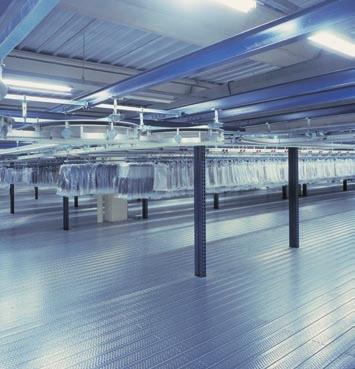

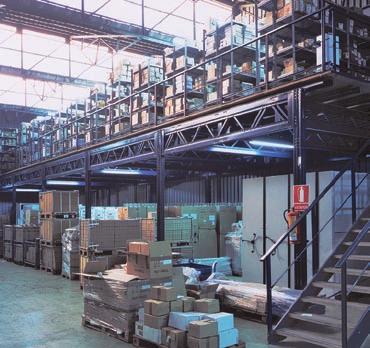

5 Wykorzystanie kilkupoziomowego podestu jako obszaru sortowania i składowania odzieży. Konstrukcja podtrzymuje szyny, na których wieszana jest odzież. Umiejscowienie strefy sortowania dokumentów nad strefami załadunku. Przenośniki taśmowe podwieszone są pod konstrukcją podestu. Wykorzystanie powierzchni pod podestem jako strefy montażu szaf elektrycznych oraz umieszczenie obszaru magazynowego na podeście. Strefa magazynowa podzielona na obszar składowania ładunków wielkogabarytowych (pod podestem) oraz ładunków małych i średnich na regałach, które znajdują się na podeście. 5

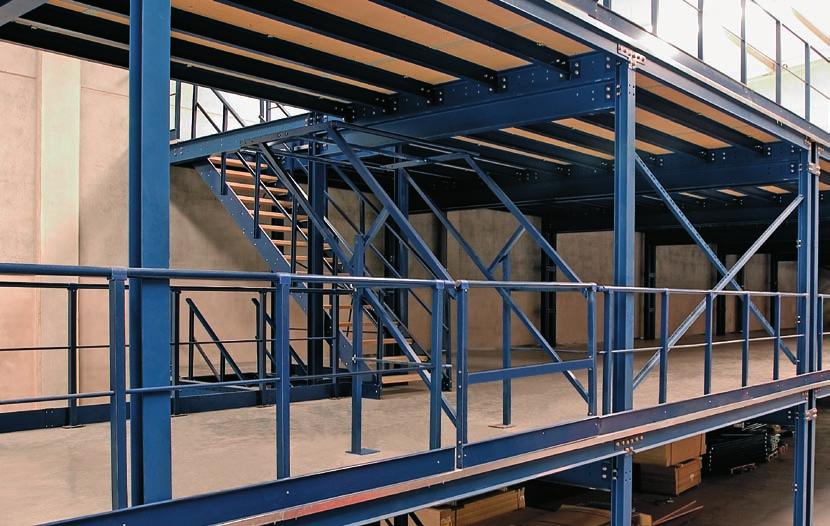

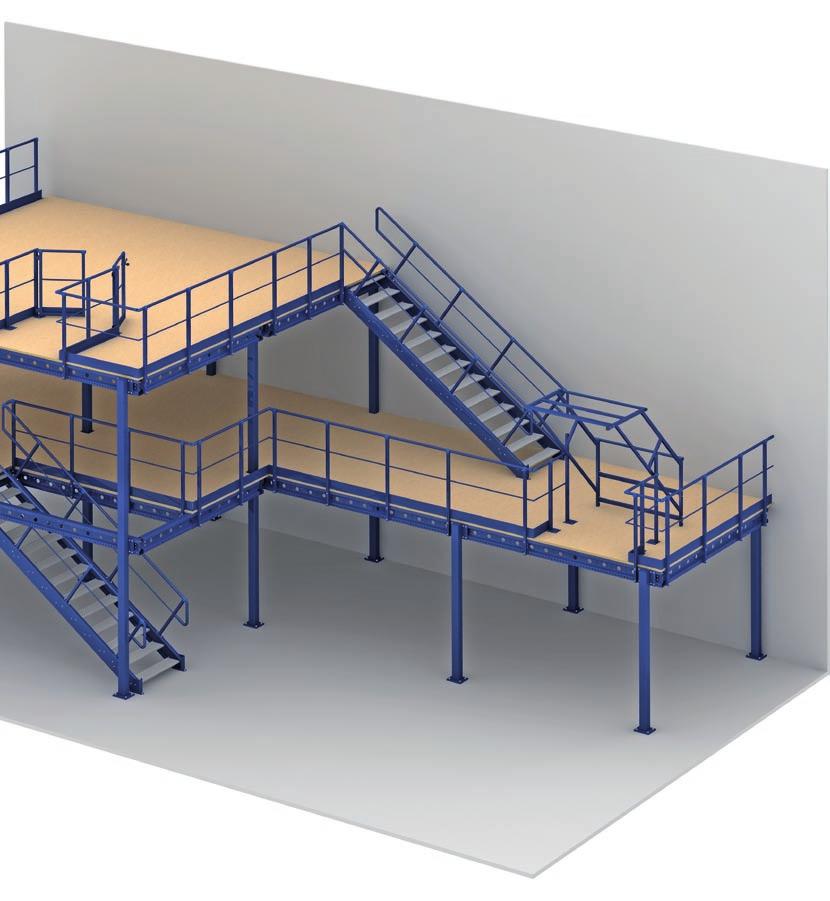

6 Systemy konstrukcyjne Mecalux oferuje różne systemy konstrukcyjne, których zastosowanie zależne jest od obciążenia, odległości między kolumnami oraz od przeznaczenia podestu. Najczęściej stosowany jest system SIGMA lub system GL, wykonany z profili walcowanych na gorąco i profili standardowych IPN lub IPE. System GL Idealny w przypadku dużych rozpiętości oraz średnich i dużych ładunków. Łączenie poszczególnych elementów za pomocą śrub wpływa na to, iż montaż i demontaż tej konstrukcji jest bezproblemowy. Ten system konstrukcyjny umożliwia zamontowanie kilkupoziomowych podestów Podstawowe elementy 1) Kolumny 2) Dźwigary 3) Płatwie 4) Podłoga 5) Kątownik mocujący belkę 6) Łączniki 7) Stopa 8) Kotwy 9) Schody 10) Balustrada 11) Bramka wahadłowa podesty

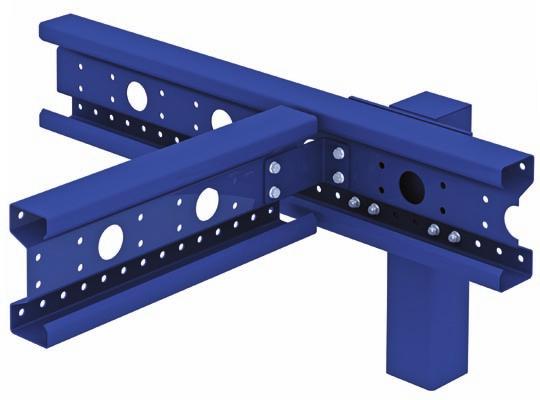

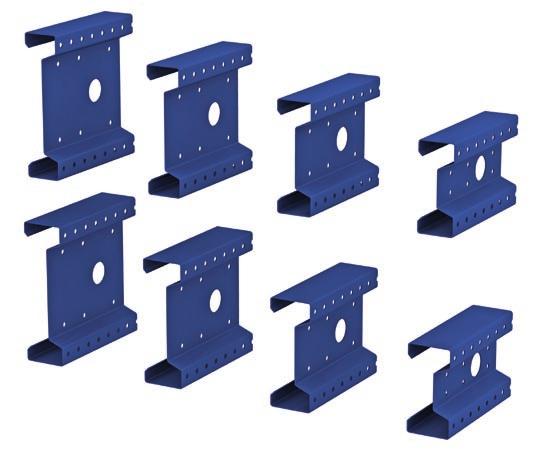

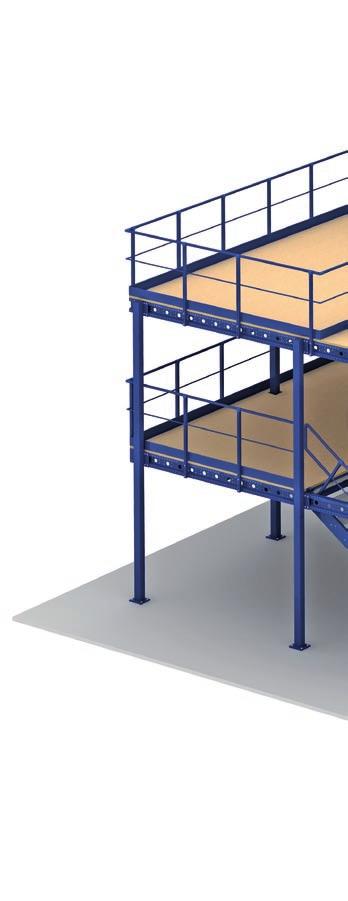

7 System SIGMA Ten rodzaj podestów jest wykonany z profili giętych na zimno: dźwigarów i płatwi oraz słupów nośnych wytworzonych z profili zamkniętych. Konstrukcja profili wsporczych podestu SIGMA Mecalux posiada dużą gamę profili, których wysokość wynosi od 240 do 400 mm, szerokość od 100 do 120 mm. Nasze konstrukcje umożliwiają użytkowanie powierzchni znajdujących się pod podestem. Duża wytrzymałość używanych profili pozwala na zachowanie znacznych odległości między kolumnami. W środnikach profili SIGMA wykonane są otwory o średnicy 65 mm, umożliwiające przeciągnięcie kabli oświetleniowych i elementów instalacji systemów przeciwpożarowych. Dźwigary i płatwie Otwory wykonane w belkach umożliwiają zamocowanie w nich wielu dodatkowych elementów. Planowana instalacja elementów dodatkowych musi być uwzględniona podczas wykonywania obliczeń instalacji. SG 40 SG 35 SG 30 SG 24 SG 40 SG 35 SG 30 SG 24 Gama dostępnych profili SIGMA 7

8 Podstawowe elementy 1) Kolumna pojedyncza 2) Kolumna podwójna 3) Dźwigar 4) Płatew 5) Podłoga 6) Balustrada 7) Bramka skrzydłowa 8) Bramka wahadłowa 9) Schody 10) Śruba Profil SIGMA zamontowany na kolumnie Elementy balustrady 11) Słupek balustrady 12) Poręcz 13) Rurka środkowa 14) Cokół Część górna kolumny pojedynczej Część górna kolumny podwójnej 1 2 Część dolna kolumny podesty

9 Balustrada Bramka skrzydłowa Bramka wahadłowa

10 Podłogi podestów Szeroka gama dostępnych podłóg spełnia różne oczekiwania Klientów, w zależności od obciążenia, rodzaju pracy, stosowanych urządzeń manipulacyjnych, wymogów w zakresie wentylacji oraz innych czynników. Podłogi z płyty wiórowej Podłoga z płyty wiórowej Wykonana jest z płyt wiórowych łączonych na pióro i wpust. Ten system łączenia zapewnia podłodze dużą stabilność. Drugą opcją jest trudnopalna podłoga wiórowa. Podłoga z płyty wiórowej 30 MA-ML Jest to płyta wiórowa o grubości 30 mm, wykończona od góry bardzo wytrzymałą na ścieranie, szorstką, antypoślizgową powłoką, a od dołu białą melaniną. Podłoga z płyty wiórowej pokrytej blachą Ten rodzaj podłogi używany jest, gdy trzeba podnieść wytrzymałość podłogi z płyty wiórowej, w przypadku stosowania ręcznych wózków paletowych na powierzchni podestu. 10 podesty

11 Podłogi metalowe Podłogi metalowe cechują się dużą nośnością. Różne modele posiadają bardziej lub mniej perforowaną powierzchnię w zależności od potrzeb wentylacji lub przepływu wody podczas instalacji systemów przeciwpożarowych. Podłoga metalowa gruboperforowana Podłoga metalowa żłobkowana Podłoga metalowa perforowana Krata pomostowa Podłoga z płyt betonowych W przypadkach, gdy podesty będą znacznie obciążane lub jeżeli wymagana jest duża ognioodporność, podłoga może być wykonana z prefabrykowanych płyt betonowych pokrywanych warstwą zaprawy. Metalowa konstrukcja systemu GL może być zabezpieczona przed ogniem za pomocą farby lub zaprawy ogniotrwałej. Grubość powłoki jest uzależniona od wymaganego stopnia ognioodporności. 11

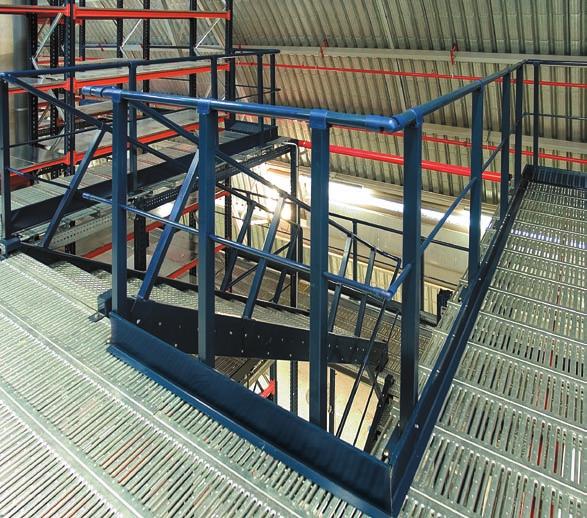

12 Balustrady Balustrady zabezpieczające składają się z profili o przekroju prostokątnym i okrągłym, zespolonych za pomocą łączników oraz cokołów ochronnych przymocowanych u dołu, które zapobiegają spadaniu przedmiotów z podestu. Balustrada podestów połączona jest z balustradą schodów za pomocą elementów łącznych, które umożliwiają zamocowanie elementów pod różnym kątem. Elementy balustrady schodów są podobne do elementów balustrady podestów. Schody Schody zaprojektowane przez firmę Mecalux spełniają różne normy budowlane obowiązujące w Europie. Są łatwe w montażu, wytrzymałe, a ich długość można dostosować do różnych wysokości. Schody bez spocznika W przypadku schodów, które posiadają ponad 15 stopni wymagane są spoczniki. B A 80 mm 1000 mm 80 mm Dostępne wysokości i stopnie Liczba stopni Wymiar A Wymiar B 8 min maks min maks min maks min maks min maks min maks min maks min maks Wymiary A i B podane są w mm. 12 podesty

13 Schody w linii prostej ze spocznikiem Schody pod kątem 180º ze spocznikiem Schody pod kątem 90º ze spocznikiem B B A 1000 A 13
