Instrukcja obsługi. Zmywarka do naczyń ESF 68500

Transkrypt

1 Instrukcja obsługi Zmywarka do naczyń ESF 68500

2 We were thinking of you when we made this product

3 Witamy w swiecie Electrolux Witamy w swiecie Electrolux electrolux 3 Dziękujemy za wybranie doskonałego produktu firmy Electrolux. Mamy nadzieję, że korzystanie z niego będzie dla Ciebie źródłem prawdziwej przyjemności. Ambicją Grupy Electrolux jest oferowanie klientom bogatego wyboru wysokiej jakości produktów, które pomogą uczynić Twoje życie jeszcze bardziej wygodnym. Ich przykłady znajdziesz na okładce niniejszej instrukcji obsługi. Zachęcamy do przeczytania niniejszej instrukcji tak, aby optymalnie wykorzystać wszystkie zalety Twojego nowego urządzenia. Z pewnością docenisz jego zalety i wygodę użytkowania. Powodzenia!

4 Spis treści electrolux 4 Spis treści Informacje dot. bezpieczeństwa 5 Opis urządzenia 7 Panel sterowania 8 Pierwsze użycie 11 Codzienne zmywanie 15 Programy zmywania 25 Konserwacja i czyszczenie 27 Co robić, jeśli urządzenie nie pracuje prawidłowo 29 Dane techniczne 32 Wskazówki dla ośrodków przeprowadzających testy 34 Instalacja 35 Ochrona środowiska 39 Gwarancja/Serwis 40 Objaśnienie symboli używanych w niniejszej instrukcji obsługi: Ważne informacje dotyczące bezpieczeństwa użytkownika oraz prawidłowej eksploatacji urządzenia. Informacje i wskazówki Informacje dot. środowiska naturalnego

5 informacje dot. bezpieczeństwa electrolux 5 Informacje dot. bezpieczeństwa W celu zapewnienia bezpieczeństwa użytkownika i bezawaryjnej pracy urządzenia przed instalacją i pierwszym użyciem należy uważnie przeczytać instrukcję obsługi, zwracając szczególną uwagę na wskazówki oraz ostrzeżenia. Wszyscy użytkownicy zmywarki powinni poznać zasady bezpiecznej obsługi urządzenia. Pozwoli to uniknąć niepotrzebnych pomyłek i wypadków. Prosimy o przechowywanie instrukcji obsługi przez cały czas używania zmywarki oraz przekazanie jej, w razie odstąpienia lub sprzedaży urządzenia, kolejnemu użytkownikowi. Prawidłowe użycie Zmywarka jest przeznaczona jedynie do mycia naczyń i przyborów kuchennych odpowiednich do umieszczenia w zmywarce. Do zmywarki nie wolno wlewać żadnych rozpuszczalników, ponieważ mogą one spowodować wybuch. Noże oraz inne ostre przedmioty należy wkładać do koszyka na sztućce ostrzami skierowanymi w dół lub układać poziomo w koszu górnym. Należy używać produktów (detergentów, soli oraz nabłyszczacza) przeznaczonych wyłącznie dla zmywarek. Nie należy otwierać drzwiczek zmywarki w trakcie pracy. Grozi to wydostaniem się na zewnątrz gorącej pary. Nie należy wyjmować ze zmywarki naczyń przed zakończeniem cyklu zmywania. Po zakończeniu zmywania należy odłączyć urządzenie od źródła zasilania i zakręcić zawór wodny. Prace konserwacyjne i naprawy urządzenia może wykonywać wyłącznie uprawniony technik z autoryzowanego zakładu serwisowego. Stosować wyłącznie oryginalne części zamienne. Bezpieczeństwo Detergenty używane w zmywarkach mogą powodować chemiczne oparzenia oczu, ust i gardła. Mogą zagrażać życiu! Należy przestrzegać wskazówek producentów detergentów, dotyczących ich bezpiecznego używania. Woda w zmywarce nie nadaje się do picia. W zmywarce mogą pozostawać resztki detergentu. Drzwiczki zmywarki powinny być zawsze zamknięte, za wyjątkiem momentu wkładania lub wyjmowania naczyń. Dzięki temu zapobiegnie się niebezpieczeństwu przewrócenia się o otwarte drzwiczki i zranienia się. Nie wolno siadać ani stawać na otwartych drzwiczkach.

6 6 electrolux informacje dot. bezpieczeństwa Bezpieczeństwo dzieci Urządzenie mogą obsługiwać jedynie osoby dorosłe. Nie zezwalać dzieciom na obsługiwanie zmywarki bez nadzoru. Opakowanie należy przechowywać w miejscu niedostępnym dla dzieci. Istnieje ryzyko uduszenia Detergenty należy przechowywać w bezpiecznym miejscu niedostępnym dla dzieci. Dzieci nie powinny znajdować się w pobliżu zmywarki, gdy jej drzwi są otwarte. Instalacja Po rozpakowaniu, sprawdzić, czy zmywarka nie została uszkodzona w czasie transportu. Zabrania się podłączania uszkodzonego urządzenia do zasilania. Jeśli zmywarka jest uszkodzona, należy skontaktować się z dostawcą. Przed rozpoczęciem eksploatacji należy zdjąć opakowanie. Wszystkie prace elektryczne i hydrauliczne potrzebne do instalacji zmywarki muszą być wykonywane przez wykwalifikowaną oraz kompetentną osobę. Ze względów bezpieczeństwa zabrania się dokonywania jakichkolwiek modyfikacji lub zmian konstrukcyjnych w urządzeniu. Nigdy nie należy używać zmywarki, jeśli przewód elektryczny, węże, panel sterujący, blat roboczy lub obszar cokołu są uszkodzone w taki sposób, że wnętrze urządzenia jest łatwo dostępne. Należy skontaktować się z lokalnym zakładem serwisowym, aby uniknąć uszkodzeń. Aby uniknąć uszkodzeń części hydraulicznych oraz elektrycznych nie należy nawiercać ścianek bocznych urządzenia. Podłączenia elektryczne i hydrauliczne należy wykonywać zgodnie z instrukcjami podanymi w odpowiednich rozdziałach.

7 opis urządzenia electrolux 7 Opis urządzenia 1 Górny kosz 2 Tarcza twardości wody 3 Pojemnik na sól 4 Dozownik detergentu 5 Dozownik nabłyszczacza 6 Tabliczka znamionowa 7 Filtry 8 Dolne ramię spryskujące 9 Górne ramię spryskujące 10 Blat roboczy Zmywarka posiada wewnętrzne oświetlenie, które włącza się i wyłącza przy otwarciu i zamknięciu drzwiczek. W razie konieczności wymiany żarówki należy skontaktować się z lokalnym punktem serwisowym.

8 8 electrolux panel sterowania Panel sterowania Przycisk "Załączony /Wyłączony" Przycisk przewijający «Program» Przycisk przewijający «Opóźniony start» Przycisk przewijający «Opcje» Przycisk «OK» Przycisk «Start» Wyświetlacz Sekwencja komunikatów na wyświetlaczu, wiadomości głosowych oraz sygnałów dźwiękowych przeprowadzi Cię przez proces programowania urządzenia oraz pomoże w ustawieniu programu zmywania oraz w doborze dostępnych opcji.

9 panel sterowania electrolux 9 Przed pierwszym użyciem urządzenia: Nacisnąć przycisk "Załączony /Wyłączony": przycisk zostanie podświetlony. Wykonać polecenia widoczne na wyświetlaczu, aby ustawić żądany język (język domyślnie ustawiony: angielski) oraz czas. Wyświetla się następujący komunikat: (Naciśnij jeden z przycisków przewijających, aby wybrać język. Naciśnij OK, aby potwierdzić wybór). Gdy na wyświetlaczu miga komunikat ENG, można zmienić język naciskając jeden z przycisków przewijających. Gdy miga podświetlona godzina można ustawić prawidłowy czas. Wcisnąć OK, aby potwierdzić wybór. Po ustawieniu czasu, wyświetlacz podzieli się na 3 obszary: - menu programy - czas - menu opcje Każdym obszarem można sterować przy pomocy przycisku przewijającego znajdującego się poniżej: wcisnąć jeden z przycisków przewijających: wybrany obszar zostanie podświetlony Wcisnąć OK, aby potwierdzić wybór. Na wyświetlaczu pojawia się komunikat: Następnie: ponowne wciśnięcie przycisku przewijającego znajdującego się poniżej przywoła na wyświetlacz dostępne menu. Obszar «Menu programów» Wyświetla się symbol i informacja o czasie trwania programu zmywania. Aby wybrać obszar należy wcisnąć przycisk przewijający programy. Ponownie wcisnąć ten sam przycisk: wybrany obszar zostaje powiększony i wyświetla się lista dostępnych programów zmywania, wraz z odpowiednim symbolem oraz informacją o długości trwania zmywania.

10 10 electrolux panel sterowania Wcisnąć przycisk przewijający programy, aby przywołać na wyświetlacz listę. Wcisnąć przycisk OK lub odczekać kilka sekund, aby zachować ustawienie. Wyświetlacz ponownie podzieli się na 3 obszary. W obszarze menu programów wyświetlana jest informacja o ustawionym programie oraz długości jego trwania. W obszarze czasu pojawi się informacja o godzinie zakończenia programu (= godzina bieżąca + długość trwania programu). Obszar «Czas» Pozwala na opóźnienie uruchomienia programu w zakresie do 19 godzin. Aby wybrać obszar należy wcisnąć przycisk przewijający opóźniony start. Wcisnąć i przytrzymać przycisk, aby zmienić czas zakończenia programu: - W górnej części obszaru podświetlona zostaje informacja o ustawionym opóźnieniu czasu uruchomienia programu. - W dolnej części obszaru pokazuje się aktualna informacja o godzinie zakończenia programu. Wcisnąć przycisk OK lub odczekać kilka sekund, aby zachować ustawienie. Obszar «Menu opcje» Aby wybrać obszar należy wcisnąć przycisk przewijający opcje. Wcisnąć przycisk, aby przewinąć listę dostępnych opcji (wybrana opcja jest podświetlona). Obszar ten zawiera: Menu Opcje Płukanie extra Dodaje fazę dodatkowego płukania. Patrz "Programy prania" 3 w 1 Opcja, którą należy stosować przy detergentach typu 3 w 1. Opcja pozostaje aktywna do momentu wyłączenia Podmenu Wcisnąć OK, aby zmienić ustawienie. Wcisnąć przycisk przewijający opcje, aby przejść do kolejnej opcji. Wcisnąć inny przycisk przewijający lub odczekać kilka sekund, aby wyjść z menu opcji. Po ustawieniu informacja o opcjach pozostanie na wyświetlaczu tak, jak w przykładzie poniżej.

11 panel sterowania electrolux 11 Menu opcje Podmenu Uwagi Instrukcja prania Tabela programów Zawiera informacje o programach Przewodnik po opcjach Tryb demo Zawiera informacje o opcjach Krótka demonstracja sposobu obsługi przycisków w urządzeniu. Tryb demo włączony: Powrót Pozwala na powrót do opcji Wcisnąć OK, aby wejść do podmenu. Wcisnąć przycisk przewijający opcje, aby przywołać na wyświetlacz listę. Ponownie wcisnąć OK, aby wybrać podmenu. Aby wybrać «Przewodnik po programach» oraz «Przewodnik po opcjach»: Wcisnąć przycisk przewijający opcje, aby przejrzeć informacje. Wcisnąć OK. Wybrać Powrót i wcisnąć OK, aby powrócić do menu opcji. Wcisnąć inny przycisk przewijający lub odczekać kilka sekund, aby wyjść z menu opcji. Aby wybrać «Tryb demo»: Tryb demo jest domyślnie wyłączony: aby go włączyć, wcisnąć OK. Wyświetlacz podzieli się na trzy obszary, a w lewym górnym rogu pojawi się komunikat DEMO. Teraz można przy pomocy przycisków przeprowadzić symulację różnych dostępnych ustawień i wyborów, a także rozpocząć symulację programu zmywania. Aby powrócić do normalnego trybu urządzenia należy wyłączyć "Tryb demo".

12 12 electrolux panel sterowania Menu opcje Podmenu Uwagi Ustawienia Język (*) Umożliwia wybór języka komunikatów na wyświetlaczu Głośność (*) 5 dostępnych poziomów: poziom 0 = dźwięk wyłączony Komunikat głosowy Wyłączony Czas (*) Umożliwia ustawienie godziny Jasność (*) 10 dostępnych poziomów Kontrast (*) 10 dostępnych poziomów Kasowanie ustawień Twardość wody Nabłyszczacz Blokada Powrót Umożliwia powrót do ustawień fabrycznych Pozwala ustawić zmiękczacz wody odpowiednio do poziomu twardości wody (10 dostępnych poziomów) Dostępne tylko jeśli wybrana jest opcja "3 w 1". Pozwala ponownie włączyć dozowanie nabłyszczacza. Pozwala zablokować możliwość wciśnięcia przycisków, aby uniknąć niepożądanego ich włączenia lub wyłączenia Wcisnąć OK, aby wrócić do opcji

13 panel sterowania electrolux 13 Przewinąć menu opcji tak, aby pojawiły się Ustawienia. Wcisnąć OK. Przewinąć podmenu tak, aby pojawiła się żądana opcja. W przypadku podmenu oznaczonego (*): Wcisnąć OK: bieżące ustawienie zaczyna migać, co oznacza, że można je zmienić. Wciskać przycisk przewijający opcje, aby wybrać nowe ustawienie. Wcisnąć przycisk OK lub odczekać kilka sekund, aby zachować ustawienie. Blokada: Jeśli ta funkcja jest włączona, po 15 sekundach od ostatniego wyboru przyciski zostają zablokowane i nie można wykonać przy ich pomocy żadnej czynności. Można czasowo wyłączyć tę funkcję: wcisnąć dowolny przycisk, a wyświetli się następujący komunikat. Po 15 sekundach funkcja zostanie ponownie włączona. Aby wyłączyć funkcję blokady: przejść do menu opcji i zmienić ustawienie.

14 14 electrolux Pierwsze użycie Pierwsze użycie Przed pierwszym użyciem zmywarki: Sprawdzić, czy podłączenia elektryczne i hydrauliczne zostały wykonane zgodne z instrukcją instalacji Wyjąć wszystkie opakowania z urządzenia Ustawić zmiękczanie wody Wlać 1 litr wody do zbiornika na sól, a następnie wsypać sól do zmywarek Wlać nabłyszczacz Zmiękczacz wody musi być ustawiony obydwoma sposobami: ręcznie, przy pomocy tarczy twardości wody, oraz elektronicznie, przy pomocy przycisku przewijającego opcje. Ustawianie ręczne Zmywarka jest fabrycznie ustawiona na pozycję Otworzyć drzwiczki zmywarki. 2. Wyjąć dolny kosz ze zmywarki. 3. Obrócić tarczę twardości wody i ustawić ją na pozycji 1 lub 2 (patrz tabelka). 4. Włożyć dolny kosz. Aby stosować detergenty typu 3 w 1, 4 w 1, 5 w 1 itp... ustawić funkcję 3 w 1 (patrz Funkcja 3 w 1 ). Ustawić zmiękczanie wody Zmywarka jest wyposażona w system zmiękczania wody, dzięki któremu możliwe jest usuwanie minerałów i soli z wody doprowadzanej do urządzenia, które mogą mieć szkodliwy lub negatywny wpływ na działanie zmywarki. Im wyższa zawartość minerałów i soli, tym twardsza jest woda. Twardość wody jest mierzona w skali przeliczeniowej, w stopniach niemieckich, stopniach francuskich lub w mmol/l (milimolach na litr) (milimol na litr -międzynarodowa jednostka twardości wody). Zmiękczanie powinno być dopasowane do stopnia twardości wody na danym obszarze. W lokalnym zakładzie wodociągowym można uzyskać informację na temat twardości wody.

15 pierwsze użycie electrolux 15 Ustawianie elektroniczne Zmywarka jest fabrycznie ustawiona na poziom 5. Menu Opcje Ustawienia Twardość wody Korzystając z poniższej tabeli ustawić poziom zmiękczacza wody odpowiednio do lokalnego stopnia twardości wody. Twardość wody Regulacja ustawienia twardości wody dh TH mmol/l Ręczne Elektroniczne Stosowanie soli ,0-12,5 2 poziom 10 tak ,6-8,9 2 poziom 9 tak ,5-7,5 2 poziom 8 tak ,1-6,4 2 poziom 7 tak ,0-5,0 2 poziom 6 tak ,3-3,9 2 poziom 5 tak ,6-3,2 1 poziom 4 tak ,9-2,5 1 poziom 3 tak ,7-1,8 1 poziom 2 tak < 4 < 7 < 0,7 1 poziom 1 nie * * sól niepotrzebna

16 16 electrolux Pierwsze użycie Wsypywanie soli do zmywarki Należy stosować wyłącznie sól przeznaczoną do zmywarek. Inne rodzaje soli, a w szczególności sól kuchenna, mogą uszkodzić instalację zmiękczania wody w zmywarce. Napełniać solą tuż przed rozpoczęciem jednego z pełnych programów zmywania. Dzięki temu zapobiegnie się rozsypaniu soli lub rozlaniu słonej wody na dnie urządzenia, co mogłoby sprzyjać powstawaniu korozji. Aby wsypać sól: 1. Otworzyć drzwiczki, wyjąć dolny kosz i zdjąć pokrywę pojemnika na sól odkręcając w kierunku przeciwnym do ruchu wskazówek zegara. 2. Wlać 1 litr wody do pojemnika (jest to konieczne jedynie przed pierwszym napełnieniem zbiornika solą). 3. Przy pomocy lejka dostarczonego w komplecie wsypać sól aż do pełna. 4. Zakręcić pokrywę i sprawdzić, czy na gwincie lub na uszczelce nie pozostały resztki soli. 5. Dokręcić pokrywę obracając w kierunku zgodnym z ruchem wskazówek zegara, aż do zatrzaśnięcia. Nie należy się przejmować, jeśli, podczas wsypywania soli, z pojemnika na sól wypływa woda. Jest to zjawisko normalne. Należy regularnie uzupełniać sól w pojemniku. Przypomina o tym komunikat na wyświetlaczu. Wyświetla się on jedynie na początku i na końcu programu zmywania. Podczas trwania programu wskaźnik napełnienia soli jest wyłączony.

17 Pierwsze użycie electrolux 17 Wlewanie nabłyszczacza Nabłyszczacz zapewnia całkowite wypłukanie naczyń oraz wysuszenie bez plam i smug. Nabłyszczacz jest dodawany automatycznie podczas ostatniego płukania. 1. Otworzyć pojemnik wciskając przycisk (A). 2. Wlać nabłyszczacz do pojemnika. Maksymalny poziom nabłyszczacza w pojemniku oznaczony jest max. (pozycja 1 - dawka minimalna, pozycja 6 - dawka maksymalna). Dawka ustawiona fabrycznie to 4. Jeśli po zmywaniu na naczyniach pozostają krople wody lub ślady kamienia, należy zwiększyć dawkę. Jeśli na szklanych naczyniach i ostrzach noży pojawiają się białawe klejące smugi lub niebieskawa warstwa, zmniejszyć dawkę. 3. Po każdym uzupełnieniu poziomu nabłyszczacza należy sprawdzić, czy pokrywa jest zamknięta. Należy regularnie uzupełniać nabłyszczacz w dozowniku. Przypomina o tym komunikat na wyświetlaczu. Dozownik ma pojemność ok. 110 ml, co wystarczy na ok. 16 do 40 programów zmywania, w zależności od ustawionego poziomu dozowania. W zależności od wyników zmywania i suszenia należy wyregulować dawkę nabłyszczacza przy pomocy programatora z 6 pozycjami Wyświetla się on jedynie na początku i na końcu programu zmywania. Podczas trwania programu wskaźnik napełnienia dozownika nabłyszczacza jest wyłączony.

18 18 electrolux Pierwsze użycie Starannie wytrzeć rozlany podczas napełniania nabłyszczacz przy pomocy ściereczki, aby uniknąć nadmiernego wytwarzania piany podczas następnego zmywania. Stosować jedynie markowe nabłyszczacze do zmywarek. Nigdy nie wlewać do dozownika nabłyszczacza żadnych innych substancji (np. środków do czyszczenia zmywarek, detergentów w płynie). Mogą one uszkodzić urządzenie.

19 Codzienne zmywanie Sprawdzić, czy nie ma konieczności uzupełnienia poziomu soli lub nabłyszczacza w zmywarce. Włożyć naczynia i sztućce do zmywarki. Wsypać detergent. Wybrać program zmywania odpowiedni do sztućców i naczyń. Rozpocząć program zmywania. Wkładanie sztućców i naczyń W zmywarce nie można zmywać żadnych gąbek, ściereczek ani innych przedmiotów, które absorbują wodę. Przed włożeniem naczyń należy: - Usunąć pozostałości jedzenia i inne resztki. - Zmiękczyć resztki przypalonego jedzenia na patelniach Nie należy zmywać: Podczas wkładania naczyń i sztućców należy pamiętać, że: - Naczynia i sztućce nie mogą blokować ramion spryskujących. - Naczynia takie jak kubki, szklanki, garnki, itp. należy wkładać otworem do dołu, aby umożliwić spływanie wody. - Naczynia i sztućce nie mogą leżeć jedne na drugich i nie mogą się wzajemnie przykrywać. - Aby uniknąć stłuczenia szkła, przedmioty szklane nie mogą się dotykać. - Małe przedmioty należy wkładać do koszta na sztućce. Przedmioty plastikowe oraz patelnie teflonowe mają tendencję do zatrzymywania kropel wody i nie schną tak dobrze jak porcelana i stal. Zmywanie naczyń/sztućców w zmywarce codzienne zmywanie electrolux 19 - Sztućce z rączkami z drewna, rogu, porcelany, macicy perłowej. - Przedmioty z plastiku nieodporne na ciepło. - Stare sztućce z klejonymi częściami, nieodporne na wysoką temperaturę. - Naczynia i sztućce spiekane. - Przedmioty ze stopu Pewter lub miedzi. - Kryształ ołowiowy. - Przedmioty stalowe nieodporne na rdzewienie. - Deski drewniane. - Przedmioty z włókien z tworzywa sztucznego. Można zmywać w ograniczonym zakresie: - Zmywać kamionkę jedynie, jeśli dany wyrób jest dopuszczony przez producenta do zmywania w zmywarkach. - Wzory szkliwione mogą blednąć przy częstym zmywaniu. - Przedmioty ze srebra i aluminium mają tendencję do przebarwiania się podczas zmywania. Resztki, np. białka, żółtka i musztarda często powodują przebarwianie i plamy na srebrze. W związku z tym, należy natychmiast usuwać resztki żywności ze srebra, jeśli nie będzie ono zmywane natychmiast po użyciu.

20 20 electrolux Codzienne zmywanie Otworzyć drzwiczki i wysunąć kosze, aby włożyć naczynia. Kosz dolny Dolny kosz jest przeznaczony dla rondli, pokrywek, talerzy, salaterek, sztućców, itp. Duże talerze i pokrywki powinny być wkładane na obrzeżach kosza, aby umożliwić swobodne obracanie się ramion spryskujących. Kosz na sztućce Noże z długim ostrzem wkładane pionowo stanowią potencjalne zagrożenie. Długie i/lub ostrze sztućce, np. noże do mięsa, powinny być wkładane poziomo w górnym koszu. Należy uważać podczas wkładania i wyciągania ostrych przedmiotów, np. noży. Widelce i łyżki należy wkładać do specjalnego wyjmowanego kosza na sztućce trzonkami w dół, a noże trzonkami w górę (rys. 1). rys. 1 Rzędy metalowych kratek podtrzymujących naczynia można złożyć, aby umożliwić włożenie garnków, patelni i mis.

21 Codzienne zmywanie electrolux 21 Jeśli trzonek wystaje z dna kosza i uniemożliwia obracanie się dolnego ramienia spryskującego, należy włożyć sztućce trzonkami do góry. Wymieszać łyżki z innymi sztućcami, aby nie przylegały do siebie. Aby ułatwić wkładanie koszyka na sztućce, zalecamy obniżenie jego uchwytu (rys. 2). Kosz na sztućce składa się z dwóch części. które można łatwo rozdzielić, aby zapewnić większą elastyczność. Aby rozdzielić dwie części kosza, należy przesunąć je w poziomie w przeciwnych kierunkach, a następnie odciągnąć (rys. 4). Aby ponownie złożyć, należy wykonać czynności w odwrotnej kolejności. rys. 2 rys. 4 Aby otrzymać optymalne rezultaty, zalecamy korzystanie z załączonej kratki na sztućce. Jeśli liczba oraz rozmiary sztućców nie pozwalają na stosowanie kratek, można je łatwo zdjąć (rys. 3). rys. 3 Górny kosz Górny kosz jest przeznaczony dla tależyków, spodków, filiżanek, szklanek,salaterek, garnków i pokrywek. Ułożyć naczynia na i pod półkami na kubki w taki sposób, aby woda mogła pokryć wszystkie powierzchnie.

22 22 electrolux Codzienne zmywanie Aby ułatwić wkładanie kubków do zmywarki, półki można ustawić w trzech różnych położeniach. Jeśli zmywane będą wyższe naczynia, półki można złożyć. Lekkie naczynia (np. miseczki plastikowe, itp.) powinny być wkładane do górnego kosza i tak ustawione, aby nie mogły się przesuwać. W przypadku kieliszków na wysokich nóżkach (w zależności od ich wielkości i kształtu) uchwyt można ustawić w położeniu prawym lub lewym. Środkowy rząd metalowych kratek podtrzymujących można łatwo złożyć w celu powiększenia powierzchni. Przed zamknięciem drzwiczek sprawdzić, czy ramiona spryskujące obracają się swobodnie.

23 Codzienne zmywanie electrolux 23 Regulowanie wysokości kosza górnego Jeśli zmywane są bardzo duże talerze, można je wkładać do dolnego kosza po przesunięciu kosza górnego wyżej. Maksymalna wysokość naczyń: kosz dolny Przy podniesionym koszu górnym Przy obniżonym koszu górnym Aby przenieść kosz górny wyżej należy: 1. Wysunąć kosz do oporu. 2. Ostrożnie podnieść oba boki tak, aby zapewnić, że mechanizm jest zaczepiony, a kosz stabilny. 31 cm 27 cm Aby obniżyć kosz do oryginalnej pozycji należy: 1. Wysunąć kosz do oporu. 2. Ostrożnie podnieść oba boki, i pozwolić, aby mechanizm opadł swobodnie na poprzednie miejsce, mocno trzymając jednocześnie kosz. Po włożeniu naczyń do urządzenia należy zawsze zamykać drzwiczki, aby zapobiec ewentualnym wypadkom. Uwaga! Nie obniżać i nie podwyższać kosza tylko z jednej strony Gdy kosz jest w górnej pozycji, zalecamy ustawienie półek na kubki w położeniu dolnym.

24 24 electrolux Codzienne zmywanie Stosowanie detergentu Stosować jedynie detergenty przeznaczone do zmywarek. Proszę przestrzegać zaleceń producenta dotyczących dawkowania i przechowywania podanych na opakowaniu detergentów. 20 = ok. 20 g detergentu 30 = ok. 30 g detergentu 3. Wszystkie programy ze zmywaniem wstępnym wymagają dodatkowej dawki detergentu (5/10 g), którą należy włożyć do komory na detergent do zmywania wstępnego (2). Detergent ten będzie zużyty podczas fazy zmywania wstępnego. Stosując detergent w tabletkach, włożyć tabletkę do pojemnika (1) Nie dawać dawek większych niż przepisano. Dzięki temu zmniejsza się zanieczyszczenie środowiska. Wsypywanie detergentu 1. Otworzyć pokrywę. 4. Zamknąć pokrywę i docisnąć ją, aż zaskoczy. 2. Napełnić dozownik detergentu (1) detergentem. Oznaczenia poziomu dozowania: 2 1 Detergent w tabletkach Czas rozpuszczania detergentu w tabletkach jest inny dla produktów od różnych producentów. W związku z tym, niektóre detergenty w tabletkach nie osiągają pełnej mocy zmywania podczas krótkich programów. Dlatego, stosując detergent w tabletkach należy korzystać z dłuższych programów zmywania, aby zapewnić całkowite usunięcie resztek detergentu.

25 Codzienne zmywanie electrolux 25 "Funkcja 3 w 1" Urządzenie jest wyposażone w funkcję 3 w 1, dzięki czemu możliwe jest stosowanie detergentów w formie tabletek "3 w 1". Tabletki są detergentami łączącymi w sobie środek zmywający, nabłyszczacz i sól. Mogą one również zawierać inne środki, w zależności od wybranego rodzaju tabletek ("3 w 1", "4 w 1", "5 w 1", itp...) Sprawdzić, czy detergenty te są odpowiednie do danej twardości wody. Patrz instrukcja producenta. Funkcję tę można włączyć we wszystkich programach zmywania. Po wybraniu tej funkcji automatycznie wyłączony zostanie dopływ nabłyszczacza oraz soli z dozowników, a komunikaty o soli i nabłyszczaczu nie będą się pokazywać na wyświetlaczu. Przed uruchomieniem programu zmywania wybrać funkcję "3 w 1". Gdy korzysta się z funkcji 3 w 1, długości trwania poszczególnych programów mogą się zmieniać. W takim przypadku informacje o czasie trwania programu będą na bieżąco aktualizowane na wyświetlaczu. Jeśli wyniki suszenia nie są zadowalające, zalecamy: 1. Napełnić dozownik nabłyszczacza nabłyszczaczem. 2. Włączyć dozownik nabłyszczacza. 3. Ustawić dozowanie nabłyszczacza na poziom 2. Chcąc powrócić do stosowania standardowego detergentu, należy: 1. Wyłączyć funkcję "3 w 1". 2. Ponownie napełnić dozowniki solą i nabłyszczaczem. 3. Ustawić poziom regeneracji zmiękczacza na najwyższy stopień i przeprowadzić 1 zwykły program zmywania bez wkładania naczyń. 4. Wyregulować ustawienia poziomu regeneracji zmiękczacza wody odpowiednio do twardości wody na danym obszarze. 5. Wyregulować dozowanie nabłyszczacza.

26 26 electrolux Codzienne zmywanie Ustawić i uruchomić program zmywania 1. Sprawdzić, czy naczynia włożono do koszy prawidłowo i czy ramiona spryskujące mogą się swobodnie obracać 2. Sprawdzić, czy zawór wody jest otwarty 3. Zamknąć drzwi zmywarki. 4. Wcisnąć przycisk "Załączony /Wyłączony". Przycisk zostanie podświetlony. Zaproponowany zostanie automatycznie ostatnio wykonany program zmywania. 5. Wybrać program zmywania. 6. W razie konieczności, opóźnić czas rozpoczęcia/zakończenia programu zmywania. 7. Ustawić, jeśli trzeba, dostępne opcje. 8. Gdy miga przycisk Start, wcisnąć go, aby uruchomić program. Przycisk Start pozostaje podświetlony przez cały czas trwania programu. Jeśli na tym etapie pojawią się następujące komunikaty (jeden lub oba naraz): Jeśli opóźniono czas rozpoczęcia/ zakończenia programu, na wyświetlaczu pojawi się informacja o długości trwania programu oraz o czasie jego zakończenia. Gdy program jest już włączony, na wyświetlaczu pojawia się: informacje o fazach trwającego programu aktualne informacje o długości programu oraz czasie jego zakończenia można pomimo tego przeprowadzić program zmywania ignorując komunikaty po wciśnięciu przycisku OK.

27 Codzienne zmywanie electrolux 27 Przerwanie lub anulowanie trwającego programu jest dozwolone JEDYNIE w razie absolutnej konieczności. Uwaga! Po otwarciu drzwi może wydostać się gorąca para. Ostrożnie otwierać drzwi. Przerwanie trwającego programu zmywania: Otworzyć drzwi zmywarki; program zatrzyma się. Wyświetla się następujący komunikat. Aby anulować opóźniony start, należy anulować cały program zmywania. Wybrać ponownie program zmywania. Koniec programu zmywania Zmywarka automatycznie zatrzyma się. Przycisk Start gaśnie. Na wyświetlaczu pojawia się Zamknąć drzwiczki zmywarki; program rozpocznie się od momentu, w którym został przerwany. Wcisnąć przycisk "Załączony /Wyłączony". Ponownie wcisnąć przycisk "Załączony /Wyłączony". Program rozpocznie się od momentu, w którym został przerwany. Anulowanie trwającego programu Wcisnąć przycisk Start.Na wyświetlaczu pojawi się następujący komunikat. Jeśli pojawią się następujące komunikaty na wyświetlaczu: można odłożyć uzupełnienie poziomu soli/nabłyszczacza i wyłączyć urządzenie. Wcisnąć przycisk "Załączony /Wyłączony". Po wciśnięciu OK urządzenie powraca do "menu ustawień".

28 28 electrolux Codzienne zmywanie Wyjmowanie naczyń ze zmywarki Gorące naczynia mogą się łatwo stłuc. Dlatego należy odczekać, aż ostygną i dopiero wtedy wyjmować je z urządzenia. Najpierw wyjmować naczynia z dolnego kosza, a potem z górnego. Dzięki temu krople wody z górnego kosza nie będą skapywać na naczynia w dolnym. Woda może pojawić się na ściankach oraz drzwiczkach zmywarki, ponieważ stal nierdzewna ochłodzi się do temperatury niższej niż naczynia. Po zakończeniu programu zmywania zaleca się odłączyć zmywarkę od zasilania i zakręcić zawór wody.

29 Programy zmywania electrolux 29 Programy zmywania Program Automatyczny (1) Stopień zabrudzenia Średnio zabrudzone 70 Intensywny Bardzo zabrudzone Rodzaj wsadu Zastawa, sztućce, garnki i patelnie Zastawa, sztućce, garnki i patelnie Opis programu Zmywanie wstępne Zmywanie zasadnicze do 50 C lub 65 C 2 płukania pośrednie Płukanie końcowe Suszenie Zmywanie wstępne Zmywanie zasadnicze do 70 C 2 płukania pośrednie Płukanie końcowe Suszenie 60 Szybki (2) Lekko zabrudzone Zastawa i sztućce Zmywanie zasadnicze do 60 C Płukanie końcowe 50 Eko Średnio zabrudzone Zastawa i sztućce Zmywanie wstępne Zmywanie zasadnicze do 50 C 1 płukanie pośrednie Płukanie końcowe Suszenie 45 Szkło Średnio zabrudzone Delikatne naczynia i szkło Zmywanie zasadnicze do 45 C 1 płukanie pośrednie Płukanie końcowe Suszenie Mycie Wstępne Dowolny Niepełny wsad (do uzupełnienia w ciągu dnia). 1 płukanie zimną wodą (zapobiega przyklejaniu się resztek jedzenia). Program ten nie wymaga stosowania detergentu.

30 30 electrolux Programy zmywania Programy zmywania - informacje (1) W trakcie programu zmywania Automatyczny, stopień zmętnienia wody zależy od stopnia zabrudzenia naczyń. Czas trwania programu, pobór wody i energii mogą różnić się w zależności od stopnia załadowania urządzenia i zabrudzenia naczyń. Temperatura wody jest automatycznie regulowana w zakresie od 50 C do 65 C. (2) Idealny do zmywania, gdy zmywarka została załadowana w połowie. Jest to program doskonale nadający się do codziennego użytku, który został stworzony w celu spełnienia wymagań 4-o osobowej rodziny, która korzysta ze zmywarki jedynie do mycia naczyń oraz sztućców używanych podczas śniadania i obiadu.

31 Konserwacja i czyszczenie electrolux 31 Konserwacja i czyszczenie Czyszczenie filtrów Filtry należy okresowo sprawdzać i czyścić. Brudne filtry sprawiają, że wyniki zmywania są gorsze. Na wyświetlaczu będzie się okresowo pojawiać komunikat przypominający o konieczności wyczyszczenia filtrów. 4. Chwycić filtr zgrubny (A) za ucho i odłączyć go od mikrofiltra (B). 5. Dokładnie przemyć wszystkie filtry pod bieżącą wodą. 6. Wyjąć filtr płaski z podstawy komory zmywania i przemyć go dokładnie z obu stron. Przed rozpoczęciem czyszczenia filtrów należy upewnić się, czy urządzenie jest wyłączone. 1. Otworzyć drzwiczki i wyjąć dolny kosz. 2. System filtrów zmywarki składa się z filtra zgrubnego (A), mikrofiltra (B) oraz filtra płaskiego. Odblokować system filtrów za pomocą rączki na mikrofiltrze. 3. Przekręcić rączkę o około 1 /4 obrotu w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć filtry. 7. Zamocować filtr płaski z powrotem na podstawie komory zmywania. 8. Włożyć filtr zgrubny (A) do mikrofiltra (B) i docisnąć. 9. Włożyć filtry z powrotem na miejsce i zablokować je, przekręcając rączkę w kierunku zgodnym z ruchem wskazówek zegara do oporu. W trakcie wykonywania tej czynności, należy dopilnować, aby filtr płaski nie wystawał ponad podstawę komory zmywania. Nigdy nie należy używać zmywarki bez zamontowanych filtrów. Nieprawidłowe ponowne włożenie i zamocowanie filtrów pogarsza wyniki zmywania oraz może prowadzić do uszkodzenia urządzenia.

32 32 electrolux Konserwacja i czyszczenie Nie należy NIGDY wyjmować ramion spryskujących. W razie zatkania otworów w ramionach spryskujących przez resztki zabrudzeń, należy je usunąć patyczkiem do koktajli. Czyszczenie zewnętrznych powierzchni Oczyścić zewnętrzną powierzchnię urządzenia oraz panel sterowania wilgotną mokrą ściereczką. W razie potrzeby użyć neutralnego detergentu. Nigdy nie stosować materiałów ściernych, myjek ani rozpuszczalników (acetonu, trichloroetylenu, itp.). Regularnie czyścić uszczelki drzwiowe, dozownik nabłyszczacza oraz dozownik detergentu mokrą ściereczką. Zalecamy przeprowadzenie raz na 3 miesiące programu zmywania 65 C bez użycia detergentu. Środki ostrożności dotyczące mrozu Należy unikać umieszczania urządzenia w miejscu o temperaturze poniżej 0 C. Jeżeli nie można tego uniknąć, należy je opróżnić, zamknąć drzwiczki oraz odłączyć i opróżnić przewód doprowadzenia wody. Przenoszenie urządzenia W razie konieczności przeniesienia urządzenia (przeprowadzka, itd.), należy: 1. Odłączyć je od zasilania. 2. Zakręcić zawór wody. 3. Odłączyć węże doprowadzenia i spustu wody. 4. Wyjąć urządzenie wraz z wężami. Należy unikać przechylania urządzenia podczas transportu. Dłuższe okresy nieużywania urządzenia W razie nieużywania urządzenia przez dłuższy okres czasu, zaleca się: 1. Odłączyć urządzenie od zasilania, a następnie zakręcić wodę. 2. Zostawić drzwiczki otwarte, aby zapobiec tworzeniu się nieprzyjemnych zapachów. 3. Pozostawić wnętrze urządzenia w czystym stanie.

33 Co robić, jeśli urządzenie nie pracuje prawidłowo electrolux 33 Co robić, jeśli urządzenie nie pracuje prawidłowo Zmywarka nie daje się uruchomić lub przestaje działać podczas używania. Niektóre problemy są wynikiem niedopełnienia prostych czynności konserwacyjnych lub przeoczeń i można je rozwiązać stosując się do wskazówek podanych w niniejszej instrukcji, bez konieczności kontaktu z serwisem technicznym. Wyłączyć zmywarkę, otworzyć drzwiczki i przeprowadzić następujące zalecane działania korygujące. Komunikat na wyświetlaczu Możliwa przyczyna Blokada zaworu wody lub zbyt duże osady kamienia Zawór wody jest zamknięty Filtr (jeżeli występuje) w gwintowanym łączniku na wężu przy zaworze doprowadzenia wody jest zablokowany Wąż spostu wody nie został prawidłowo poprowadzony, jest zagięty lub przyciśnięty Rozwiązanie Przeczyścić zawór wody Odkręcić zawór wody Przeczyścić filtr w gwintowanym łączniku na wężu Sprawdzić podłączenie węża dopływu wody Odpływ jest zablokowany Wąż spostu wody nie został prawidłowo poprowadzony, jest zagięty lub przyciśnięty Przeczyścić odpływ Sprawdzić podłączenie węża dopływu wody Zakręcić zawór wody i skontaktować się z Serwisem Technicznym

34 34 electrolux Co robić, jeśli urządzenie nie pracuje prawidłowo Sygnał błędu Nieprawidłowe działanie Nie można włączyć programu Możliwa Rozwiązanie przyczyna Drzwiczki Zamknąć drzwiczki zmywarki nie zostały prawidłowo zamknięte Urządzenie nie Włożyć wtyczkę do zostało podłączone gniazdka do zasilania Przepalony bezpiecznik w domowej instalacji elektrycznej Wybrane zostało opóźnione uruchomienie Wymienić bezpiecznik W razie potrzeby natychmiastowego umycia naczyń, należy wyłączyć opóźnione uruchomienie Po wykonaniu ww. kontroli należy zamknąć drzwi zmywarki i wcisnąć przycisk "Załączony /Wyłączony". Program rozpocznie się od momentu, w którym został przerwany. Jeśli komunikat ponownie pojawi się na wyświetlaczu, należy skontaktować się z autoryzowanym serwisem. W razie pojawienia się innych komunikatów na wyświetlaczu nieopisanych w powyższej tabeli należy skontaktować się z autoryzowanym serwisem. Kontaktując się z autoryzowanym serwisem należy podać model (Mod.), numer produktu (PNC) oraz jego numer fabryczny (S.N.). Informacje te można znaleźć na tabliczce znamionowej z boku na drzwiczkach zmywarki. Aby zapewnić łatwy dostęp do tych numerów, proponujemy ich zapisanie w tym miejscu: Mod.: PNC: S.N.:

35 Co robić, jeśli urządzenie nie pracuje prawidłowo electrolux 35 Wyniki zmywania są niezadowalające Naczynia są brudne Naczynia są wilgotne i matowe Na szklankach i naczyniach widać smugi, mleczne plamy lub niebieskawy nalot Na szklankach i naczyniach widać zaschnięte krople wody Wybrany został niewłaściwy program zmywania. Naczynia były ułożone w sposób uniemożliwiający dotarcie wody do wszystkich powierzchni naczyń. Nie należy przeładowywać koszy. Ramiona spryskujące nie obracają się swobodnie z powodu niewłaściwego ułożenia naczyń. Filtry w podstawie komory zmywania są brudne lub nieprawidłowo ułożone. Użyto za mało detergentu lub nie użyto go w ogóle. W przypadku kamienia na naczyniach: pojemnik na sól jest pusty lub wybrano niewłaściwy poziom zmiękczania wody. Nieprawidłowe podłączenie węża spustowego. Nieprawidłowe zamknięcie pokrywy pojemnika na sól. Nie zastosowano nabłyszczacza. Dozownik nabłyszczacza jest pusty. Zmniejszyć dozowanie nabłyszczacza. Zwiększyć dozowanie nabłyszczacza. Przyczyną może być zastosowany detergent. Należy skontaktować z działem obsługi klienta producenta detergentu. Jeśli po wykonaniu wszystkich ww. kontroli urządzenie wciąż jest niesprawne, należy skontaktować się z lokalnym punktem serwisowym

36 36 electrolux Dane techniczne Dane techniczne Wymiary Szerokość 60 cm Wysokość 85 cm Głębokość 63,5 cm Podłączenie elektryczne Napięcie - Moc całkowita - Bezpiecznik Informacje dotyczące podłączenia elektrycznego znajdują się na tabliczce znamionowej na krawędzi drzwiczek zmywarki Ciśnienie doprowadzenia wody Pojemność Maks. waga Poziom hałasu Minimalne Maksymalne 0,05 MPa 0,8 MPa 12 kompletów 42 kg 43 db (A) Zastrzegamy sobie prawo do zmian bez powiadomienia

37 Dane techniczne electrolux 37 Wartości poboru Program Długość programu (w minutach) Pobór energii (w kwh) Pobór wody (w litrach) Automatyczny * 1,1-1, Intensywny * 1,8-2, Szybki * 0, Eko (Program testowy dla ośrodków przeprowadzających testy) * 1, Szkło * 0,8-0, Mycie Wstępne * 0,1 4 * Długość programu jest podana na wyświetlaczu. Podane wartości zużycia są jedynie orientacyjne i zależą od ciśnienia i temperatury wody, a także od zmian w napięciu zasilania oraz ilości naczyń.

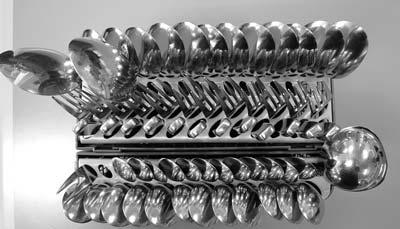

38 38 electrolux Wskazówki dla ośrodków przeprowadzających testy Wskazówki dla ośrodków przeprowadzających testy Próby w zakresie spełniania przez urządzenie normy EN muszą być przeprowadzane przy pełnym obciążeniu urządzenia oraz przy użyciu programu testującego (patrz Wartości poboru ). Próby w zakresie spełniania przez urządzenie normy EN należy przeprowadzać po napełnieniu pojemnika na sól i pojemnika na nabłyszczacz, odpowiednio, solą i nabłyszczaczem oraz przy pomocy programu testującego (patrz Wartości poboru ). Pełen wsad: 12 standardowych kompletów Ilość potrzebnego detergentu: 5 g + 25 g (typ B) Ustawienia nabłyszczacza: Pozycja 4 (typ III) Ułożenie w górnym koszu Ułożenie w dolnym koszu Uchwyty na filiżanki: pozycja 2 Ułożenie w koszu na sztućce y

39 instalacja electrolux 39 Instalacja Wszelkie prace elektryczne i/lub hydrauliczne wymagane w celu zainstalowania urządzenia powinny być wykonywane przez wykwalifikowanego elektryka i/lub hydraulika albo inną kompetentną osobę. Przed instalacją urządzenia należy zdjąć opakowanie. Jeżeli to możliwe, należy umieścić urządzenie obok zaworu wody i spustu. Zamocowanie pod blatem (blat kuchenny lub zlew) Po zdjęciu blatu roboczego urządzenie można zainstalować pod zlewem lub innym blatem, o ile wymiary wnęki odpowiadają wymiarom pokazanym na rysunku. Należy postępować w następujący sposób: Zdjąć blat roboczy urządzenia, odkręcając dwie tylne śruby, wyciągnąć blat od tyłu i wysunąć go z przednich otworów, podnosząc do góry. Włożyć urządzenie po wyregulowaniu jego wysokości za pomocą regulowanych nóżek. Wkładając urządzenie, należy uważać, aby nie zaplątać i nie zgiąć węży doprowadzenia i spustu wody. Podczas wszystkich czynności, w trakcie których osoba je przeprowadzająca ma dostęp do komponentów wewnętrznych, zmywarka musi być odłączona od źródła zasilania. Przy instalowaniu zmywarki należy zapewnić do niej dostęp dla serwisanta (na wypadek potrzeby dokonania naprawy). W razie późniejszego używania zmywarki jako urządzenia wolnostojącego należy ponownie założyć blat roboczy. Cokół na wolnostojących urządzeniach nie podlega regulacji. Poziomowanie Dobre wypoziomowanie jest istotne dla prawidłowego zamykania i uszczelniania drzwiczek. W przypadku prawidłowego wypoziomowania urządzenia, jego drzwiczki nie będą o nic zahaczały. W razie niemożliwości prawidłowego zamknięcia drzwiczek, należy poluzować lub dokręcić regulowane nóżki aż do idealnego wypoziomowania urządzenia.

40 40 electrolux instalacja Podłączenie do sieci wodociągowej Zmywarkę można zasilać gorącą (maks. 60 ) lub zimną wodą. Zaleca się jednak zasilanie zimną wodą. Zasilanie gorącą wodą nie zawsze jest skuteczne w przypadku bardzo zabrudzonych naczyń, ponieważ w istotny sposób skraca czas trwania programów zmywania. Dla celów podłączenia, nakretka węża zasilającego została zaprojektowana w ten sposób, aby można ją wkręcić w końcówkę z gwintem 3/4 lub specjalne szybkozłącze, jak np. Pressblock. Ciśnienie wody musi zmieścić się w przedziale określonym w Danych technicznych. Informacje na temat średniego ciśnienia wody w Państwa miejscu zamieszkania można uzyskać w miejscowych zakładach wodociągowych. Przy podłączaniu, wąż doprowadzenia wody nie może być zaplątany ani zgnieciony. Zmywarka została wyposażona w węże doprowadzenia i spustu wody, które mogą być przekręcane w lewo lub w prawo za pomocą przeciwnakrętki, zależnie od wymogów instalacji. Aby uniknąć przecieków, należy właściwie zamocować przeciwnakrętkę. (Uwaga! NIE wszystkie modele zmywarek zostały wyposażone w węże doprowadzenia i spustu wody z przeciwnakrętkami. W takim przypadku, podany wyżej sposób instalacji nie jest możliwy). Jeżeli urządzenie podłączane jest do nowych rur lub rur, które nie były przez dłuższy czas używane, przed podłączeniem węża doprowadzenia wody, należy odkręcić wodę na kilka minut. NIE stosować węży używanych poprzednio ze starym urządzeniem. Urządzenie zostało wyposażone w zabezpieczenia uniemożliwiające powrót wody używanej w urządzeniu do systemu wody pitnej. Urządzenie spełnia wymogi odpowiednich przepisów hydraulicznych. Wąż doprowadzenia wody z zaworem bezpieczeństwa Po podłączeniu węża doprowadzenia wody z podwójnym zabezpieczeniem, zawór bezpieczeństwa położony jest obok zaworu wody. Z tego względu, wąż doprowadzenia wody znajduje się pod ciśnieniem wyłącznie po odkręceniu wody. Jeżeli podczas wykonywania tej czynności wąż zaczyna przeciekać, zawór bezpieczeństwa odcina bieżącą wodę. Przy instalowaniu węża doprowadzenia wody, należy dopilnować, aby: Przewód elektryczny do zaworu bezpieczeństwa znajdował się w wężu doprowadzenia wody z podwójnym zabezpieczeniem. Nie zanurzyć węża doprowadzenia wody ani zaworu bezpieczeństwa w wodzie. W razie uszkodzenia węża doprowadzenia wody lub zaworu bezpieczeństwa, natychmiast odłączyć zasilanie.

41 instalacja electrolux 41 Wąż doprowadzania wody był wymieniany wyłącznie przez specjalistę lub serwisanta z Serwisu Technicznego. Wąż doprowadzenia wody był ułożony w taki sposób, aby nie znajdował się on wyżej oddolnej krawędzi zaworu bezpieczeństwa. Zatyczka do zlewu nie może być włożona podczas spuszczania wody z urządzenia, ponieważ mogłoby to spowodować ponowne wprowadzenie wody do urządzenia. W razie stosowania przedłużacza węża, jego długość nie może przekraczać 2 metrów, zaś jego średnica wewnętrzna nie może być mniejsza od średnicy węża OSTRZEŻENIE! Urządzenie pod napięciem Podłączenie węża spustu wody Końcówkę węża spustowego można podłączyć w następujący sposób: 1. Do odpływu, przymocowując go od spodu blatu. Zapobiegnie to przepływaniu wody odpływowej ze zlewu do urządzenia. 2. Do rury wodociągowej z otworem odpowietrzającym, o średnicy wewnętrznej min. 4 cm. Podłączenie do instalacji odpływowej musi znajdować się na wysokości od 30 (min.) do 100 cm (maks.) od podstawy zmywarki. Wąż spustowy może znajdować się od prawej lub lewej stronie zmywarki Należy dopilnować, aby wąż nie był zgięty ani zgnieciony, co mogłoby uniemożliwić lub spowolnić spuszczanie wody. Również średnica wewnętrzna złaczek używanych do podłączenia do spustu wody nie może być mniejsza od średnicy węża. W przypadku podłączenia węża spustowego do syfonu kolankowego należy całkowicie usunąć plastikową membranę (A). W przypadku niepełnego usunięcia membrany istnieje ryzyko odkładania się resztek jedzenia, co prowadzi do zatkania syfonu węża spustowego.

42 42 electrolux instalacja Podłączenie elektryczne Nasze urządzenia zostały wyposażone w zabezpieczenia przed powrotem brudnej wody do urządzenia. Obecność zaworu zwrotnego w odpływie zlewu może uniemożliwić prawidłowe spuszczanie wody ze zmywarki. Dlatego zalecamy jego usunięcie. Normy bezpieczeństwa wymagają zapewnienie uziemienia urządzenia. Producent nie przyjmuje żadnej odpowiedzialności w przypadku niezastosowania się do powyższych wskazówek bezpieczeństwa. Przed pierwszym użyciem urządzenia należy sprawdzić, czy napięcie znamionowe oraz rodzaj napięcia na tabliczce znamionowej odpowiadają napięciu w miejscu, gdzie urządzenia ma być zainstalowane. Wartości bezpiecznika można również znaleźć na tabliczce znamionowej. Należy zawsze podłączać urządzenie do prawidłowo zainstalowanego gniazdka z bolcem ochronnym. Nie stosować przedłużaczy, ani rozdzielaczy. Grozi to niebezpieczeństwem pożaru spowodowanym przez przegrzanie. W razie potrzeby, należy wymienić przewody domowej instalacji elektrycznej. W razie potrzeby wymiany przewodu elektrycznego zmywarki, należy skontaktować się z lokalnym Serwisem Technicznym. Po zainstalowaniu urządzenia należy zapewnić dostęp do wtyczki. Nie wyjmować wtyczki z gniazdka ciągnąc za kabel. Zawsze wyjmować wtyczkę.

43 Ochrona środowiska electrolux 43 Ochrona środowiska Opakowanie Materiały z opakowania są przyjazne dla środowiska i można je poddać recyklingowi. Elementy z tworzyw sztucznych posiadają odpowiednie oznaczenie, np. >PE<, >PS<, itp. Materiały z opakowania należy wyrzucić do odpowiedniego zbiornika na odpady komunalne. Jeśli urządzenie nie będzie już używane: - Wyjąć wtyczkę z gniazdka. - Odciąć przewód oraz wtyczkę i wyrzucić. - Usunąć zamek w drzwiczkach. Dzięki temu można zapobiec niebezpieczeństwu zamknięcia się dzieci wewnątrz urządzenia. Stare urządzenie Symbol na urządzeniu lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do własciwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu tego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został kupiony.

44 44 electrolux gwarancja/serwis Gwarancja/Serwis Warunki gwarancji 1. Electrolux Poland Sp. z o.o. gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych zobowiązując się jednoczesnie - w razie ujawnienia takich wad w okresie gwarancyjnym i w zakresie okreoelonym niniejszym dokumentem - do ich usunieęia w sposób uzależniony od właoeciwooeci wady. 2. Ujawniona wada zostanie usunieta na koszt gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia do autoryzowanego punktu serwisowego Electrolux Poland. 3. W wyjątkowych przypadkach koniecznosci sprowadzenia częoeci zamiennych od producenta termin naprawy może zostać wydłużony do 30 dni. 4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty zakupu. 5. Sprzęt przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa domowego. 6. Gwarancja nie obejmuje: uszkodzeń powstałych na ezgodnie z instrukcją obsługi, uszkodzeń mechanicznych, chemicznych lub termicznych, uszkodzeń spowodowanych działaniem siły zewnętrznej np. przepięcia w sieci elektrycznej, wyładowania atmosferycznego, napraw i modyfikacji dokonanych przez firmy lub osoby nie mające autoryzacji Electrolux Poland, częoeci z natury łatwo zużywalnych takich jak: żarówki, bezpieczniki, filtry, pokrętła. 7. Klientowi przysługuje wymiana sprzętu na nowy jezeli po wykonaniu w okresie gwarancji czterech napraw nadal występują w nim wady. Przez naprawę rozumie się wykonanie czynnooeci o charakterze specjalistycznym właoeciwym dla usunięcia wady. Pojęcie naprawy nie obejmuje: instalacji, instruktażu, konserwacji sprzętu, poprawy połączeń mechanicznych lub elektrycznych. 8. Wymiany sprzętu dokonuje autoryzowany punkt serwisowy Electrolux Poland lub jeoeli jest to niemożliwe placówka sprzedaży detalicznej, w której sprzęt został zakupiony. Sprzęt zwracany po wymianie musi byc kompletny, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może spowodować nie uznanie gwarancji. 9. Montaż sprzętu wymagającego specjalistycznego podłączenia do sieci gazowej lub elektrycznej może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia pod rygorem utraty gwarancji. 10.Electrolux Poland nie ponosi żadnej odpowiedzialnooeci za uszkodzenia powstałe na skutek niewłaoeciwego zainstalowania sprzętu lub napraw wykonanych przez osoby nieupowańione. 11.Koszty nieuzasadnionego wezwania serwisu pokrywa klient.

45 gwarancja/serwis electrolux Powyższa gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z tytułu niezgodnooeci towaru z umową. 13.Niniejsza gwarancja obowiązuje na terytorium Polski. 14.Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie dowodu zakupu z wpisaną datą sprzedaży, potwierdzoną pieczęcią i podpisem sprzedawcy. Uwaga: uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nie uznanie gwarancji. Electrolux Poland Sp. z o.o. ul. Kolejowa 5/ Warszawa tel reklamacje@electrolux.pl Gwarancja Europejska Niniejsze urządzenie jest objęte gwarancją firmy Electrolux w każdym z niżej wymienionych krajów przez okres podany w gwarancji urządzenia lub określony ustawowo. W przypadku przeprowadzki właściciela urządzenia z jednego z poniższych krajów do innego, gwarancja zachowuje swoją ważność z następującymi zastrzeżeniami: Gwarancja na urządzenie obowiązuje od dnia zakupu. Datę zakupu należy potwierdzić przez okazanie dokumentu zakupu wydanego przez sprzedawcę urządzenia. Okres gwarancji na urządzenie oraz zakres gwarancji (wykonawstwo oraz części) są takie same, jak okres i zakres obowiązujące dla danego modelu lub serii urządzenia w nowym kraju zamieszkania. Gwarancja na urządzenie jest wydawana osobiście na pierwszego kupującego i nie można jej przekazać na innego użytkownika. Urządzenie zostało zainstalowane i jest eksploatowane wyłącznie do celów domowych zgodnie z instrukcjami firmy Electrolux. Użytkowanie do celów zawodowych jest wykluczone. Urządzenie zostało zainstalowane zgodnie ze wszystkimi obowiązującymi przepisami nowego kraju zamieszkania. Postanowienia niniejszej Gwarancji Europejskiej w żaden sposób nie ograniczają nabytych praw ustawowych.
