1 Warszawa DANE TECHNICZNE DG /F DWUPROGOWY DETEKTOR GAZÓW O KONSTRUKCJI ZWYKŁEJ Z WYMIENNYM SENSOREM modele: DG-nn/N, DG-nE/N, DG-nR/N wydanie 4bW1 seria W1 PRZEZNACZENIE Dwuprogowe detektory typu DG/F są przeznaczone do wykrywania obecności niebezpiecznych stężeń gazów lub par cieczy wybuchowych, toksycznych lub tlenu w powietrzu w pomieszczeniach przemysłowych, zamkniętych. Posiadają wymienny moduł sensora z dwoma progami alarmowymi (progi ustawione na etapie produkcji). DG/F są przeznaczone wyłącznie do współpracy z modułami alarmowymi typu MD produkcji GAZEX. DG/F są detektorami o konstrukcji zwykłej i nie mogą być stosowane w strefach klasyfikowanych jako strefy zagrożone wybuchem gazów, par lub pyłów. CECHY UŻYTKOWE WYMIENNY, inteligentny sensor gazów: półprzewodnikowy modele DG-nn/N, elektrochemiczny modele DG-nE/N, optyczny infra-red modele DG-nR/N (gdzie n są cyframi tworzącymi kod gazu kalibracyjnego), czujnik termiczny model DG-TF (detektor przekroczenia progów temperatury otaczającego powietrza); dwa progi alarmowe ustawiane na etapie produkcji; wbudowana historia zdarzeń (analiza dostępna u Producenta), sygnalizacja upływu zalecanego okresu kalibracji; wbudowana procedura testowa rozpoznająca wyjścia (po załączeniu zasilania); układ kompensacji termicznej (może być stosowany przy zmiennych warunkach otoczenia); łatwe przenikanie gazów przez osłonę sensora = stosunkowo krótki czas odpowiedzi detektora; wbudowana sygnalizacja optyczna (4 lampki LED); zdejmowalne zaciski z możliwością osadzania żył jedno- i wielodrutowych (linka - bez zaciskania tulejek); bryzgoszczelna osłona sensora gazu IP44 (w zalecanej pozycji montażowej); możliwość wyposażenia w mechaniczną osłonę z rur profilowanych typu AR-1d (montaż w strefach narażonych na uszkodzenia mechaniczne np. składy, hurtownie, parkingi); możliwość wyposażenia w obudowę do umieszczenia na kanale wentylacyjnym (opcja DG- /w); moduły sensoryczne do DG-nn/N, DG-nE/N i DG-nR są zamienne (można stosować różne moduły do tego samego korpusu DG/F) - należy jednak uwzględnić warunki instalacji dla poszczególnych mediów! SCHEMAT BLOKOWY SYSTEMU DETEKCJI GAZÓW Modem GSM MD DG/F DG/F 23V~ (12V=) WYJŚCIA STERUJĄCE stykowe i alarmowe 12V DG/F WEJŚCIA do kaskadowej rozbudowy systemu PRODUCENT: G AZEX ul.baletowa 16, Warszawa tel.: fax: gazex@ gazex.pl gazex 216. Wszelkie prawa zastrzeżone. Powielanie lub kopiowanie w części lub całości bez zgody GAZEX zabronione. Logo gazex, nazwa gazex, dex, ASBIG są zastrzeżonymi znakami towarowymi przedsiębiorstwa GAZEX Z Nami Pracujesz i Żyjesz Bezpieczniej! DANE TECHNICZNE detektora DG/F, modele DG-nn/N, DG-nE/N, DG-nR/N wyd.4bw1 gazex 216 v169 Str. 1 / 6 gazex

2 TYPOSZEREG DG-nn/N Detektory DG/F z wymiennym, inteligentnym sensorem półprzewodnikowym obejmują następujące modele: TABELA 1.DGF.nn SYMBOL MODEL moduł sensoryczny MS- gaz / medium zakres stężenia + selektywność ZAKRES stężeń min wartość A1 (zalecana)* max wartość A2 (zalecana) dopuszczalne chwilowo (<1min / 3min) STANDARDOWA KALIBRACJA*** A1/A2 jednostka zalecany max [m-cy] OKRES kalibracji optymalny [m-cy] Oczekiwana trwałość w czystym powietrzu ok. [lat] A ** 12 DG-12/N 12N2 metan W /3 (p2) %DGW DG-14/NL 14NL2 metan (z filtrem selektywny) W /3 (p2) %DGW DG-15/N 15N2 propan, butan W /3 (p2) %DGW DG-22/NL 22NL2 tlenek węgla N + SL /1 (s15) ppm DG-31/N 31N2 zw. organiczne W x %DGW DG-41/N 41N2 amoniak W x ppm DG-61/N 61N2 Freony**** W /2(p2) ppm DG-71/N 71N2 wodór, acetylen W /4 (p2) H2 %DGW DG-TF TF temperatura 2 progi x x C * - parametry mogą zależeć od doboru sensora do określonej aplikacji; wartość A1 nie może być mniejsza niż 2% wartości A2; **- kalibracja zalecana jest również przed każdym ważnym, istotnym dla Użytkownika pomiarem/zdarzeniem; *** - wartość A1/A2, (s15) = wartość średnia za ostatnie15 min, (p2) = wartość chwilowa stężeń alarmowych; **** - standardowa kalibracja dotyczy czynników chłodniczych R41A lub R134a lub R47C. OZNACZENIA: SL podwyższona selektywność; N stężenia uznawane w praktyce metrologicznej za niskie, W za wysokie; v/v stosunek objętości; ppm milionowa część stosunku objętości; DGW - Dolna Granica Wybuchowości danej substancji palnej najwyższe stężenie objętościowe mieszaniny gazu palnego lub pary z powietrzem, poniżej którego nie może powstać zjawisko wybuchu tej mieszaniny (wartości dla poszczególnych substancji przyjmowane wg PN EN :21). UWAGA: wykrywanie mediów w innych zakresach lub innych mediów jest możliwe = wykonanie specjalne, wymaga konsultacji z GAZEX; w szczególnych przypadkach możliwy jest dobór parametrów detektora do konkretnej aplikacji = WYMAGANA ANALIZA WARUNKÓW STOSOWANIA URZĄDZENIA. UWAGA - WAŻNE: Sensor zastosowany w detektorze odporny jest na chwilowy wzrost stężenia gazu lub par substancji podanych w Tabeli 1.DGF.nn rubryka 7. Niemniej przedłużająca się eksploatacja detektora (niezależnie od typu) w warunkach stężeń gazów przekraczających wartość wg rub.7 jest NIEDOPUSZCZALNA dla wszystkich wymienionych w tabeli mediów! Może spowodować trwałą zmianę parametrów pomiarowych Detektora lub całkowite uszkodzenie sensora gazu NIE zaleca się długotrwałej eksploatacji detektora w zakresie stężeń powyżej wartości stężenia ok % DGW dla gazów wybuchowych lub powyżej stężenia progowego A1 detektora kalibrowanego na gaz toksyczny - może to powodować efekt jak wyżej Do prób działania detektora NIE dopuszcza się stosowania gazów o niekontrolowanym stężeniu! DANE TECHNICZNE detektora DG/F, modele DG-nn/N, DG-nE/N, DG-nR/N wyd.4bw1 gazex 216 v169 Str. 2 / 6

3 TYPOSZEREG DG-nE/N Detektory DG/F z wymiennym, inteligentnym sensorem elektrochemicznym obejmują następujące modele: TABELA 1.DGF.nE SYMBOL MODEL moduł sensoryczny MS- gaz selektywność próg A1 min ZAKRES stężeń próg A2 max dopuszczalne chwilowo (<1min / 8h) standardowa kalibracja* A1/A2 OKRES kalibracji Oczekiwana trwałość w czystym powietrzu ok. [lat] DANE TECHNICZNE detektora DG/F, modele DG-nn/N, DG-nE/N, DG-nR/N wyd.4bw1 gazex 216 v169 Str. 3 / 6 jednostka zalecany max [m-cy] A ** 12*** DG-2E/N 2E/N tlenek węgla SLK nds/ndsch ppm DG-4E/N1 4E/N1 amoniak (chłodnie) SLK nds/ndsch ppm DG-4E/N2 4E/N2 amoniak SLK nds/ndsch ppm DG-5E/N 5EN siarkowodór SLK nds/ndsch ppm DG-7E/N 7E/N wodór SLK x ppm DG-9E/N 9E/N tlen SLK /18 (p2) % v/v DG-E.SO2/N SO2/N dwutlenek siarki SLK nds/ndsch ppm DG-E.NO/N NO/N tlenek azotu SLK nds/ndsch ppm DG-E.NO2/N NO2/N dwutlenek azotu SLK nds/ndsch ppm DG-E.CL2/N CL2/N # chlor SLK /3 (p2) ppm DG-E.ETO/N ETO/N tlenek etylenu SLK /5 (p2); s ppm DG-E.PH3/N PH3/N # fosforowodór SLK /3 (p2); s ppm DG-E.HCL/N HCL/N # chlorowodór SLK nds/ndsch; s ppm DG-E.HCN/N HCN/N # cyjanowodór SLK /6 (p2), s ppm 3 3 1,5 DG-E.THT/N THT/N tetrahydrotiofen SLK /6 (p2) ppm 3 3 1,5 DG-E.CLO2/N CLO2/N # dwutlenek chloru SLK,1 1 3 nds/ndsch; s ppm DG-E.O3/N O3/N # ozon SLK,2 1 -,2/,4; s ppm DG-E.N2H4/N N2H4/N # hydrazyna SLK,2 1 -,2/,4; s ppm DG-E.SEH2/N SEH2/N # selenowodór SLK /3; s ppm DG-E.ASH3/N ASH3/N # arsenowodór SLK,2 1 2,2/,4; s ppm DG-E.SIH4/N SIH4/N # silan SLK /1; s ppm DG-E.B2H6/N B2H6/N # dwuboran SLK,2 1 1,2/,4; s ppm DG-E.COCL2/N COCL2/N # fosgen SLK,2 1 -,2/,4; s ppm Kursywą i kolorem czerwonym oznaczono modele niestandardowe, o parametrach dobieranych do aplikacji (możliwy jest dobór sensora do pomiaru stężeń gazów w innych zakresach lub innych gazów niż wyspecyfikowano powyżej) SLK (rub.5) - selektywność wg Tabeli 1.2.DGF.nE; # - w osłonie o obniżonej odporności na zachlapanie (IP33); s kalibracja skrośna (gazem różnym od dedykowanego do wykrywania, przy powiększonym błędzie pomiarowym); * - możliwa jest kalibracja progów na wartości chwilowe stężeń (p2), wg zamówienia; nds/ndsch oznacza progi: A1= NDS, A2=NDSCh (naliczane zgodnie z Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 6 czerwca 214 r., Dz.U. 214 poz. 817); ** - kalibracja zalecana jest również przed każdym ważnym, istotnym dla Użytkownika pomiarem/zdarzeniem; *** - przekroczenie stężeń wg rub.6 oraz przekroczenie zalecanych temperatur pracy skraca życie sensora i Może powodować konieczność kalibracji. UWAGA: W szczególnych przypadkach możliwy jest dobór parametrów detektora (sensora) do konkretnej aplikacji = WYMAGANA ANALIZA WARUNKÓW STOSOWANIA URZĄDZENIA. optymalny [m-cy]

4 TABELA 1.2.DGF.nE względna selektywność wybranych sensorów elektrochemicznych w [%] Gaz testowy - CO H 2 S SO 2 NO NO 2 Cl 2 stężenie - 3ppm 15ppm 5ppm 35ppm 5ppm 1ppm inne inne H 2 >1 ppm etylen C 2H 4 1ppm etanol C 2H 5OH 2ppm DG-2E/N względem CO 1 < 3 < 4 < < 5 DG-4E/N1 względem NH <1 DG-4E/N2 względem NH 3 1 DG-5E/N względem H 2 S 2 1 <,3 ~ DG-7E/N względem H 2 2 < 2 1 < 4 < 4 < 1 < 1 < 8 DG-9E/N względem tlenu DG-E.SO2/N względem dwutlenku siarki DG-E.NO/N względem tlenku azotu DG-E.NO2/N względem dwutlenku azotu DG-E.CL2/N względem chloru DG-E.ETO/N względem tlenku etylenu DG-E.PH3/N względem fosforowodoru DG-E.HCL/N względem chlorowodoru DG-E.HCN/N względem cyjanowodoru DG-E.THT/N względem THT DG-E.CLO2/N względem dwutlenku chloru DG-E.O3/N względem ozonu DG-E.N2H4/N względem hydrazyny DG-E.SEH2/N Względem selenowodoru DG-E.ASH3/N Względem arsenowodoru DG-E.SIH4/N Względem silanu DG-E.B2H6/N Względem dwuboranu DG-E.COCL2/N Względem fosgenu < 1 < 1 1 < < 3 1 < 3 < -8 1 ~ 1 < -5 < 1 1 ~ 4 < 125 <,5 41 <,1 < 2-15 < < ~-2-23 ~4 ~ ~4 ~ /-? -1 4 CH 4 : CnHm: tlen: 1 O 3 : 3 CO 2 : CO 2: CO 2 : PH 3 : 3 C 6H 14 4: 3 dot.tab.1.2.dgf.ne: Wpływ innych gazów jest możliwy lecz stopień ich wpływu nie jest podany przez producenta sensora. Stopień wpływu ww. gazów może być inny dla innych stężeń niż podano w nagłówku. Puste rubryki oznaczają brak danych producenta sensora (należałoby to traktować jako wpływ możliwy, choć nie jest określony). Dane do Tabel 1.1.DGF.nE i 1.2.DGF.nE zaczerpnięto z materiałów producentów sensorów elektrochemicznych (aktualizowanych r.). GAZEX nie ponosi odpowiedzialności za wiarygodność ww. danych. DANE TECHNICZNE detektora DG/F, modele DG-nn/N, DG-nE/N, DG-nR/N wyd.4bw1 gazex 216 v169 Str. 4 / 6

5 TYPOSZEREG DG-nR, DG-nR/N Detektory DG/F z wymiennym sensorem optycznym (infra-red) obejmują modele: SYMBOL Model moduł sensoryczny MS- gaz selektywność ZAKRES stężeń min wartość A1 (zalecana)*** max wartość A2 (zalecana) dopuszczalne chwilowo (<1min/3min) STANDARDOWA KALIBRACJA* A1/A2 jednostka TABELA 1.nR OKRES kalibracji zalecany max [m-cy] optymalny [m-cy] Trwałość w czystym powietrzu ok. [lat] A ** 12 DG-1R2/N 1R2/N metan SL /3 (p2) metan %DGW >5 DG-1R5/N 1R5/N propan, butan SL /3 (p2) propan %DGW >5 DG-3R/N DG-8R/N 3R/N 8R/N DG-8R8/N 8R8/N związki ropopochodne SL x %DGW >5 dwutlenek węgla (CO2),1 2 *** 1 x %v/v >5 dwutlenek węgla (CO2),1 4 *** 1 x %v/v *- wartości A1/A2: (p2) = wartość chwilowa stężenia; **- kalibracja zalecana jest również przed każdym ważnym, istotnym dla Użytkownika pomiarem/zdarzeniem; *** - parametry mogą zależeć od doboru sensora do określonej aplikacji; OZNACZENIA: SL selektywność wg Rysunku 1.2.nR; ++ - brak ograniczeń; DGW- jak pod Tabelą 1.DGF.nn Wykrywanie innych mediów lub w innych zakresach jest możliwe = wykonanie specjalne, wymaga konsultacji z GAZEX; w szczególnych przypadkach możliwy jest dobór parametrów detektora do konkretnej aplikacji = WYMAGANA ANALIZA WARUNKÓW STOSOWANIA URZĄDZENIA. RYSUNEK 1.2.nR Przybliżona reakcja sensora infra-red na wybrane węglowodory (nie dotyczy modelu...8r) Wpływ innych gazów jest możliwy lecz stopień ich wpływu nie jest podany przez producenta sensora. Dane do Rysunku 1.2.nR zaczerpnięto z materiałów producenta sensorów (aktualizowanych r.). Wg tych danych sensor stosowany w modelach DG-8R /N jest selektywny (nie podano gazów skrośnych). GAZEX nie ponosi odpowiedzialności za wiarygodność ww. danych. DANE TECHNICZNE detektora DG/F, modele DG-nn/N, DG-nE/N, DG-nR/N wyd.4bw1 gazex 216 v169 Str. 5 / 6

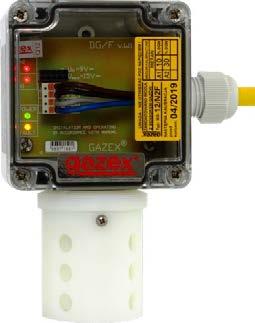

6 OPIS DETEKTORA Lampki kontrolne Złącze kontrolne POZYCJA MONTAŻOWA A2 A1 Power Fault M Zaciski samo-kleszczujące do przewodu połączeniowego z MD Przepust kablowy 6-12 mm gazex Otwór do montażu na ścianie Wkręt blokujący osłonę Wymienny moduł sensora gazu gazex Cylindryczna, bryzgoszczelna osłona sensora gazu PARAMETRY TECHNICZNE TABELA 2.1.DGF Parametry wspólne dla wszystkich modeli Napięcie zasilania 9 V= nominalne, niestabilizowane; dopuszczalne wahania 6, 15, V= Pobór prądu seria DG-nn/N, -nr/n: typowo 9 ma, max ok.18 ma; seria DG-nE/N: typowo 3 ma WYMIENNY z modułem sensorycznym, półprzewodnikowy lub elektrochemiczny (inteligentny, z Sensor gazów naliczaniem średnich ważonych w czasie, z wbudowaną historią zdarzeń); moduły zamienne dla DG-nn/N: zalecana od -1 C do +4 C; dopuszczalna okresowo (1h/12h) od -2 C do +45 C; dla DG-nE/N (wyjątki poniżej): zalecana od -2 C do +4 C; dopuszczalna okresowo (1h/12h) od -25 C do +5 C; Temperatura pracy dla DG-4E/N1: zalecana od -4 C do +4 C; dla DG-4E/N2: zalecana od -2 C do +4 C; dla DG-nR/N: zalecana od -15 C do +45 C; dopuszczalna okresowo (1h/12h) od -2 C do +5 C; dla DG-8R8/N: zalecana od C do +45 C Wykrywane gazy zgodnie ze specyfikacją modułu sensorycznego; czas reakcji: 15 3s (zależny od modelu) A1, A2 - zgodnie z rubryką 8A Tabel 1.1.DGF.nn i 1.1.DGF.nE lub wg zamówienia; kalibrowane na etapie produkcji; błąd względny ustawienia: ±15 % (>± 2 % w przypadku kalibracji skrośnej oznaczenie s w rub.8a w TABELI 1.DGF.nE) Progi alarmowe - w warunkach kalibracji tj.: 2(-2/+5) C, 65(±1)% RH, ciśnienie atm. 113(±3)hPa, >72h nieprzerwanego zasilania; stabilność długookresowa: dla DG-nn/N < ±2%/rok ale < ±3%/3lata (tendencja wzrostu czułości); dla DG-nE/N nie gorsza niż -3%/m-c (tendencja zmniejszania czułości) 1 przekroczenie A1, 2 przekroczenie A2; tranzystorowe typu OC, niezależne dla każdego progu; z możliwością bezpośredniego dołączenia do modułów MD ; Wyjścia sygnału sygnalizacja przekroczenia zalecanego okresu kalibracji; alarmowego wbudowana procedura testowa rozpoznająca wyjścia (po załączeniu zasilania); zdejmowalne zaciski samo-kleszczujące = można stosować przewody z żyłami jedno- lub wielodrutowymi linka (bez zaciskania tulejek), o przekroju,5 1, mm 2 Sygnalizacja lampki LED: alarmowe A1, A2 (czerwone), POWER/zasilanie (zielona), FAULT/awaria (żółta) = optyczna uszkodzenie modułu sensora lub jego brak Układy elektroniczne technologia SMT, układy: kontroli zasilania, sprawności połączeń z MD, obecności sensora Wymiary, waga 14 x 11 x 55 mm (wys., szer., głęb.); ok.,3kg Obudowa, stopień ochrony wysokoudarowy ABS/PC; mocowanie 2-punktowe; IP54 dla układów elektronicznych + IP44 dla osłony bryzgoszczelnej sensora gazów (IP33 wybrane modele DG-E/N) - tylko przy zalecanej pozycji montażowej detektora - osłoną w dół! DANE TECHNICZNE detektora DG/F, modele DG-nn/N, DG-nE/N, DG-nR/N wyd.4bw1 gazex 216 v169 Str. 6 / 6
