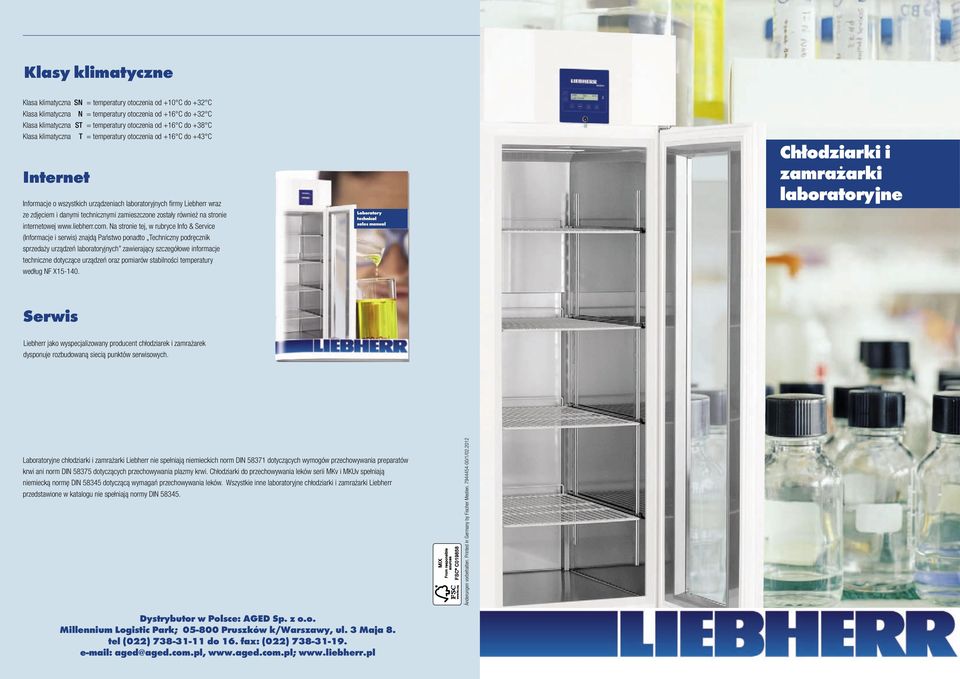

1 Klasy klimatyczne Klasa klimatyczna = temperatury otoczenia od +10 C do +32 C Klasa klimatyczna N = temperatury otoczenia od +16 C do +32 C Klasa klimatyczna ST = temperatury otoczenia od +16 C do +38 C Klasa klimatyczna T = temperatury otoczenia od +16 C do +43 C Internet Informacje o wszystkich urządzeniach laboratoryjnych fi rmy Liebherr wraz ze zdjęciem i danymi technicznymi zamieszczone zostały również na stronie internetowej Na stronie tej, w rubryce Info & Service (Informacje i serwis) znajdą Państwo ponadto Techniczny podręcznik sprzedaży urządzeń laboratoryjnych zawierający szczegółowe informacje techniczne dotyczące urządzeń oraz pomiarów stabilności temperatury według NF X Laboratory technical sales manual Chłodziarki i zamrażarki laboratoryjne Serwis Liebherr jako wyspecjalizowany producent chłodziarek i zamrażarek dysponuje rozbudowaną siecią punktów serwisowych. Laboratoryjne chłodziarki i zamrażarki Liebherr nie spełniają niemieckich norm DIN dotyczących wymogów przechowywania preparatów krwi ani norm DIN dotyczących przechowywania plazmy krwi. Chłodziarki do przechowywania leków serii MKv i MKUv spełniają niemiecką normę DIN dotyczącą wymagań przechowywania leków. Wszystkie inne laboratoryjne chłodziarki i zamrażarki Liebherr przedstawione w katalogu nie spełniają normy DIN Änderungen vorbehalten. Printed in Germany by Fischer Medien /1/ Dystrybutor w Polsce: AGED Sp. z o.o. Millennium Logistic Park; Pruszków k/warszawy, ul. 3 Maja 8. tel (022) do 16. fax: (022) aged@aged.com.pl,

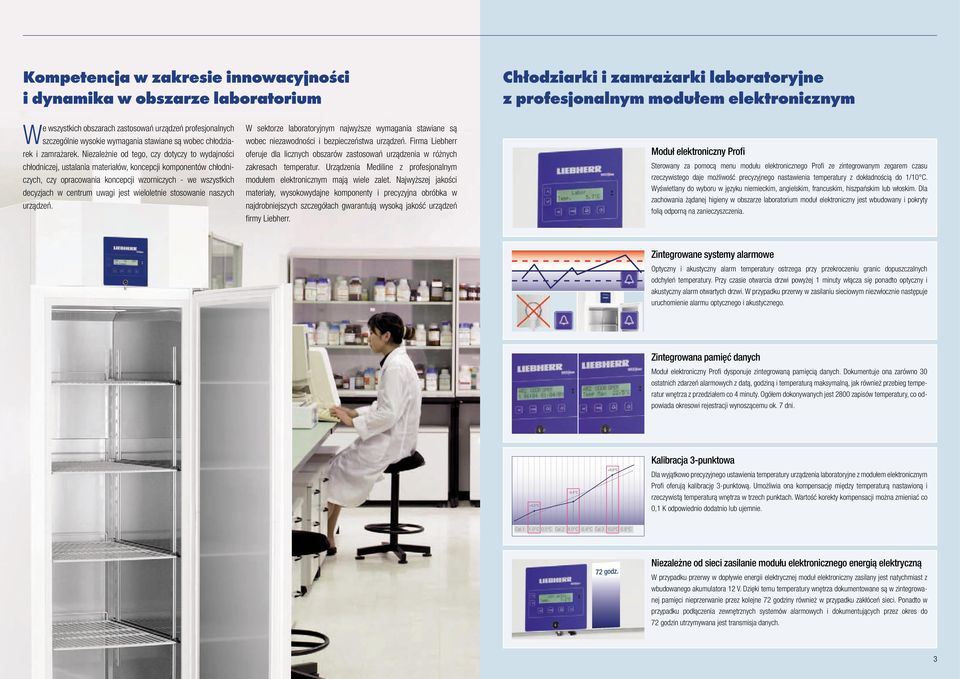

2 Kompetencja w zakresie innowacyjności i dynamika w obszarze laboratorium Chłodziarki i zamrażarki laboratoryjne z profesjonalnym modułem elektronicznym We wszystkich obszarach zastosowań urządzeń profesjonalnych szczególnie wysokie wymagania stawiane są wobec chłodziarek i zamrażarek. Niezależnie od tego, czy dotyczy to wydajności chłodniczej, ustalania materiałów, koncepcji komponentów chłodniczych, czy opracowania koncepcji wzorniczych - we wszystkich decyzjach w centrum uwagi jest wieloletnie stosowanie naszych urządzeń. W sektorze laboratoryjnym najwyższe wymagania stawiane są wobec niezawodności i bezpieczeństwa urządzeń. Firma Liebherr oferuje dla licznych obszarów zastosowań urządzenia w różnych zakresach temperatur. Urządzenia Mediline z profesjonalnym modułem elektronicznym mają wiele zalet. Najwyższej jakości materiały, wysokowydajne komponenty i precyzyjna obróbka w najdrobniejszych szczegółach gwarantują wysoką jakość urządzeń fi rmy Liebherr. Moduł elektroniczny Profi Sterowany za pomocą menu modułu elektronicznego Profi ze zintegrowanym zegarem czasu rzeczywistego daje możliwość precyzyjnego nastawienia temperatury z dokładnością do 1/10 C. Wyświetlany do wyboru w języku niemieckim, angielskim, francuskim, hiszpańskim lub włoskim. Dla zachowania żądanej higieny w obszarze laboratorium moduł elektroniczny jest wbudowany i pokryty folią odporną na zanieczyszczenia. Zintegrowane systemy alarmowe Optyczny i akustyczny alarm temperatury ostrzega przy przekroczeniu granic dopuszczalnych odchyleń temperatury. Przy czasie otwarcia drzwi powyżej 1 minuty włącza się ponadto optyczny i akustyczny alarm otwartych drzwi. W przypadku przerwy w zasilaniu sieciowym niezwłocznie następuje uruchomienie alarmu optycznego i akustycznego. Zintegrowana pamięć danych Moduł elektroniczny Profi dysponuje zintegrowaną pamięcią danych. Dokumentuje ona zarówno 30 ostatnich zdarzeń alarmowych z datą, godziną i temperaturą maksymalną, jak również przebieg temperatur wnętrza z przedziałem co 4 minuty. Ogółem dokonywanych jest 2800 zapisów temperatury, co odpowiada okresowi rejestracji wynoszącemu ok. 7 dni C -0.4 C +0.8 C Kalibracja 3-punktowa Dla wyjątkowo precyzyjnego ustawienia temperatury urządzenia laboratoryjne z modułem elektronicznym Profi oferują kalibrację 3-punktową. Umożliwia ona kompensację między temperaturą nastawioną i rzeczywistą temperaturą wnętrza w trzech punktach. Wartość korekty kompensacji można zmieniać co 0,1 K odpowiednio dodatnio lub ujemnie. Cal C 0.5 C Cal C -0.4 C Cal C 0.8 C 72 godz. Niezależne od sieci zasilanie modułu elektronicznego energią elektryczną W przypadku przerwy w dopływie energii elektrycznej moduł elektroniczny zasilany jest natychmiast z wbudowanego akumulatora 12 V. Dzięki temu temperatury wnętrza dokumentowane są w zintegrowanej pamięci nieprzerwanie przez kolejne 72 godziny również w przypadku zakłóceń sieci. Ponadto w przypadku podłączenia zewnętrznych systemów alarmowych i dokumentujących przez okres do 72 godzin utrzymywana jest transmisja danych. 3

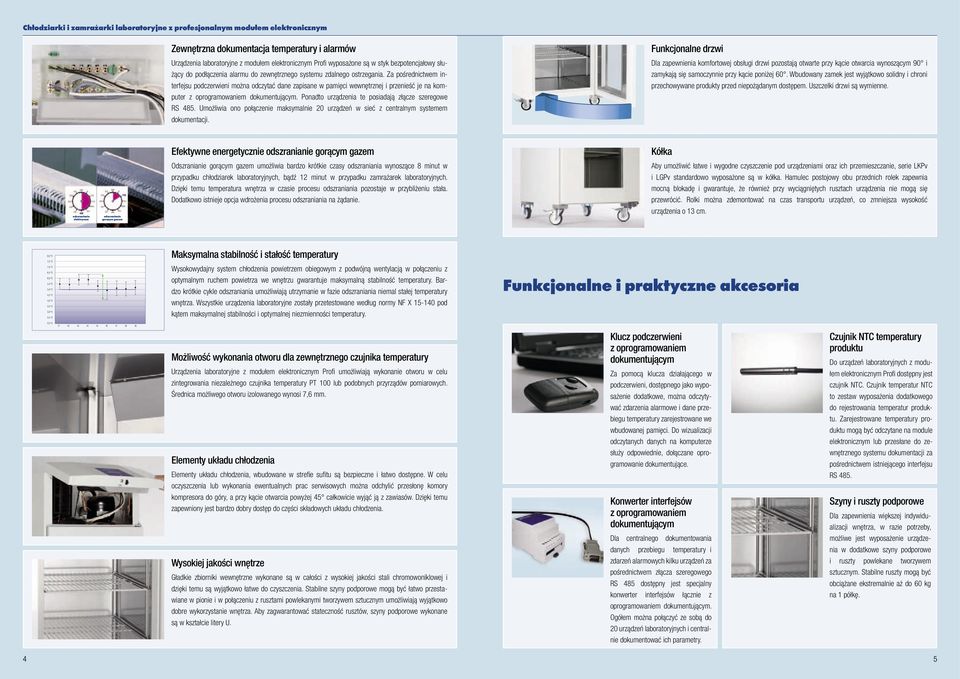

3 Chłodziarki i zamrażarki laboratoryjne z profesjonalnym modułem elektronicznym Zewnętrzna dokumentacja temperatury i alarmów Urządzenia laboratoryjne z modułem elektronicznym Profi wyposażone są w styk bezpotencjałowy służący do podłączenia alarmu do zewnętrznego systemu zdalnego ostrzegania. Za pośrednictwem interfejsu podczerwieni można odczytać dane zapisane w pamięci wewnętrznej i przenieść je na komputer z oprogramowaniem dokumentującym. Ponadto urządzenia te posiadają złącze szeregowe. Umożliwia ono połączenie maksymalnie 20 urządzeń w sieć z centralnym systemem dokumentacji. Funkcjonalne drzwi Dla zapewnienia komfortowej obsługi drzwi pozostają otwarte przy kącie otwarcia wynoszącym 90 i zamykają się samoczynnie przy kącie poniżej 60. Wbudowany zamek jest wyjątkowo solidny i chroni przechowywane produkty przed niepożądanym dostępem. Uszczelki drzwi są wymienne. odszranianie elektryczne odszranianie gorącym gazem Efektywne energetycznie odszranianie gorącym gazem Odszranianie gorącym gazem umożliwia bardzo krótkie czasy odszraniania wynoszące 8 minut w przypadku chłodziarek laboratoryjnych, bądź 12 minut w przypadku zamrażarek laboratoryjnych. Dzięki temu temperatura wnętrza w czasie procesu odszraniania pozostaje w przybliżeniu stała. Dodatkowo istnieje opcja wdrożenia procesu odszraniania na żądanie. Kółka Aby umożliwić łatwe i wygodne czyszczenie pod urządzeniami oraz ich przemieszczanie, serie LKPv i LGPv standardowo wyposażone są w kółka. Hamulec postojowy obu przednich rolek zapewnia mocną blokadę i gwarantuje, że również przy wyciągniętych rusztach urządzenia nie mogą się przewrócić. Rolki można zdemontować na czas transportu urządzeń, co zmniejsza wysokość urządzenia o 13 cm. 8,0 C 7,5 C 7,0 C 6,5 C 6,0 C 5,5 C 5,0 C 4,5 C 4,0 C 3,5 C 3,0 C 2,5 C 2,0 C t1 t2 t3 t4 t5 t6 t7 t8 t9 Maksymalna stabilność i stałość temperatury Wysokowydajny system chłodzenia powietrzem obiegowym z podwójną wentylacją w połączeniu z optymalnym ruchem powietrza we wnętrzu gwarantuje maksymalną stabilność temperatury. Bardzo krótkie cykle odszraniania umożliwiają utrzymanie w fazie odszraniania niemal stałej temperatury wnętrza. Wszystkie urządzenia laboratoryjne zostały przetestowane według normy NF X pod kątem maksymalnej stabilności i optymalnej niezmienności temperatury. Możliwość wykonania otworu dla zewnętrznego czujnika temperatury Urządzenia laboratoryjne z modułem elektronicznym Profi umożliwiają wykonanie otworu w celu zintegrowania niezależnego czujnika temperatury PT 100 lub podobnych przyrządów pomiarowych. Średnica możliwego otworu izolowanego wynosi 7,6 mm. Elementy układu chłodzenia Elementy układu chłodzenia, wbudowane w strefi e sufi tu są bezpieczne i łatwo dostępne. W celu oczyszczenia lub wykonania ewentualnych prac serwisowych można odchylić przesłonę komory kompresora do góry, a przy kącie otwarcia powyżej 45 całkowicie wyjąć ją z zawiasów. Dzięki temu zapewniony jest bardzo dobry dostęp do części składowych układu chłodzenia. Wysokiej jakości wnętrze Gładkie zbiorniki wewnętrzne wykonane są w całości z wysokiej jakości stali chromowoniklowej i dzięki temu są wyjątkowo łatwe do czyszczenia. Stabilne szyny podporowe mogą być łatwo przestawiane w pionie i w połączeniu z rusztami powlekanymi tworzywem sztucznym umożliwiają wyjątkowo dobre wykorzystanie wnętrza. Aby zagwarantować stateczność rusztów, szyny podporowe wykonane są w kształcie litery U. Funkcjonalne i praktyczne akcesoria Klucz podczerwieni z oprogramowaniem dokumentującym Za pomocą klucza działającego w podczerwieni, dostępnego jako wyposażenie dodatkowe, można odczytywać zdarzenia alarmowe i dane przebiegu temperatury zarejestrowane we wbudowanej pamięci. Do wizualizacji odczytanych danych na komputerze służy odpowiednie, dołączane oprogramowanie dokumentujące. Konwerter interfejsów z oprogramowaniem dokumentującym Dla centralnego dokumentowania danych przebiegu temperatury i zdarzeń alarmowych kilku urządzeń za pośrednictwem złącza szeregowego dostępny jest specjalny konwerter interfejsów łącznie z oprogramowaniem dokumentującym. Ogółem można połączyć ze sobą do 20 urządzeń laboratoryjnych i centralnie dokumentować ich parametry. Czujnik NTC temperatury produktu Do urządzeń laboratoryjnych z modułem elektronicznym Profi dostępny jest czujnik NTC. Czujnik temperatur NTC to zestaw wyposażenia dodatkowego do rejestrowania temperatur produktu. Zarejestrowane temperatury produktu mogą być odczytane na module elektronicznym lub przesłane do zewnętrznego systemu dokumentacji za pośrednictwem istniejącego interfejsu. Szyny i ruszty podporowe Dla zapewnienia większej indywidualizacji wnętrza, w razie potrzeby, możliwe jest wyposażenie urządzenia w dodatkowe szyny podporowe i ruszty powlekane tworzywem sztucznym. Stabilne ruszty mogą być obciążane ekstremalnie aż do na 1 półkę. 4 5

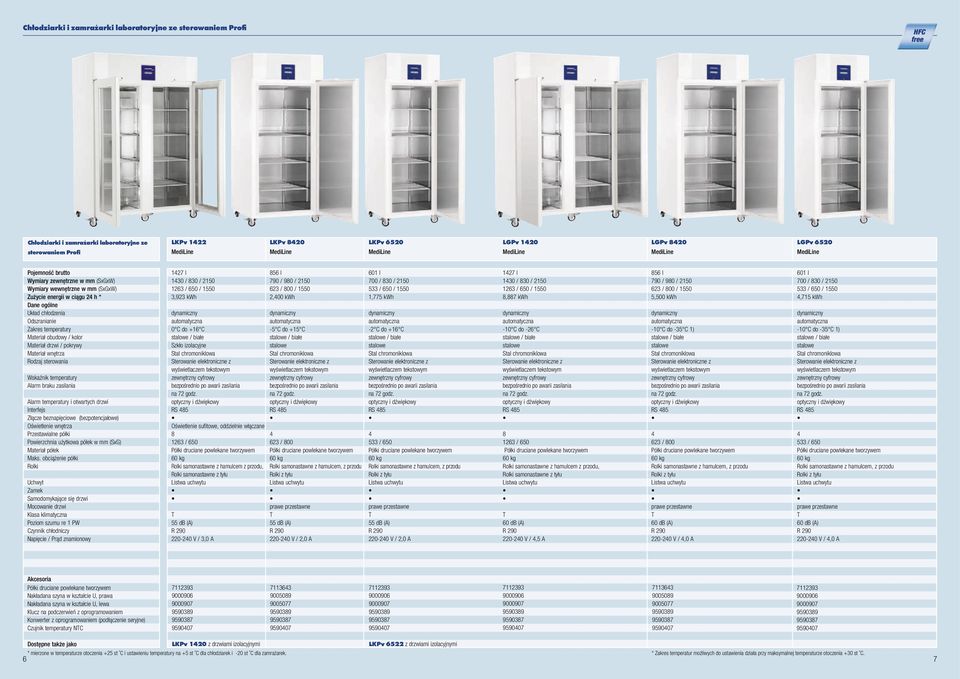

4 Chłodziarki i zamrażarki laboratoryjne ze sterowaniem Profi HFC free Chłodziarki i zamrażarki laboratoryjne ze sterowaniem Profi LKPv 1422 LKPv 8420 LKPv 6520 LGPv 1420 LGPv 8420 LGPv 6520 Pojemność brutto Wymiary zewnętrzne w mm (SxGxW) Wymiary wewnętrzne w mm (SxGxW) Zużycie energii w ciągu 24 h * Dane ogólne Układ chłodzenia Odszranianie Zakres temperatury Materiał obudowy / kolor Materiał drzwi / pokrywy Materiał wnętrza Rodzaj sterowania Wskaźnik temperatury Alarm braku zasilania Alarm temperatury i otwartych drzwi Interfejs Złącze beznapięciowe (bezpotencjałowe) Oświetlenie wnętrza Przestawialne półki Powierzchnia użytkowa półek w mm (SxG) Materiał półek Maks. obciążenie półki Rolki Uchwyt Zamek Samodomykające się drzwi Mocowanie drzwi Klasa klimatyczna Poziom szumu re 1 PW Czynnik chłodniczy Napięcie / Prąd znamionowy 1427 l 1430 / 830 / / 650 / ,923 kwh 0 C do +16 C Szkło izolacyjne Stal chromoniklowa z wyświetlaczem tekstowym bezpośrednio po awarii zasilania na 72 godz. Oświetlenie sufitowe, oddzielnie włączane / 650 Rolki samonastawne z hamulcem z przodu, Rolki samonastawne z tyłu Listwa uchwytu T 55 db (A) V / 3,0 A 856 l 790 / 980 / / 800 / ,400 kwh -5 C do +15 C Stal chromoniklowa z wyświetlaczem tekstowym bezpośrednio po awarii zasilania na 72 godz / 800 Rolki samonastawne z hamulcem, z przodu Rolki z tyłu Listwa uchwytu T 55 db (A) V / 2,0 A 601 l 700 / 830 / / 650 / ,775 kwh -2 C do +16 C Stal chromoniklowa z wyświetlaczem tekstowym bezpośrednio po awarii zasilania na 72 godz / 650 Rolki samonastawne z hamulcem, z przodu Rolki z tyłu Listwa uchwytu T 55 db (A) V / 2,0 A 1427 l 1430 / 830 / / 650 / ,887 kwh -10 C do -26 C Stal chromoniklowa z wyświetlaczem tekstowym bezpośrednio po awarii zasilania na 72 godz / 650 Rolki samonastawne z hamulcem z przodu, Rolki samonastawne z tyłu Listwa uchwytu T 60 db (A) V / 4,5 A 856 l 790 / 980 / / 800 / ,500 kwh -10 C do -35 C 1) Stal chromoniklowa z wyświetlaczem tekstowym bezpośrednio po awarii zasilania na 72 godz / 800 Rolki samonastawne z hamulcem, z przodu Rolki z tyłu Listwa uchwytu T 60 db (A) V / 4,0 A 601 l 700 / 830 / / 650 / ,715 kwh -10 C do -35 C 1) Stal chromoniklowa z wyświetlaczem tekstowym bezpośrednio po awarii zasilania na 72 godz / 650 Rolki samonastawne z hamulcem, z przodu Rolki z tyłu Listwa uchwytu T 60 db (A) V / 4,0 A Akcesoria Nakładana szyna w kształcie U, prawa Nakładana szyna w kształcie U, lewa Klucz na podczerwień z oprogramowaniem Konwerter z oprogramowaniem (podłączenie seryjne) Czujnik temperatury NTC Dostępne także jako LKPv 1420 z drzwiami izolacyjnymi LKPv 6522 z drzwiami izolacyjnymi * mierzone w temperaturze otoczenia +25 st C i ustawieniu temperatury na +5 st C dla chłodziarek i -20 st C dla zamrażarek. * Zakres temperatur możliwych do ustawienia działa przy maksymalnej temperaturze otoczenia +30 st C. 6 7

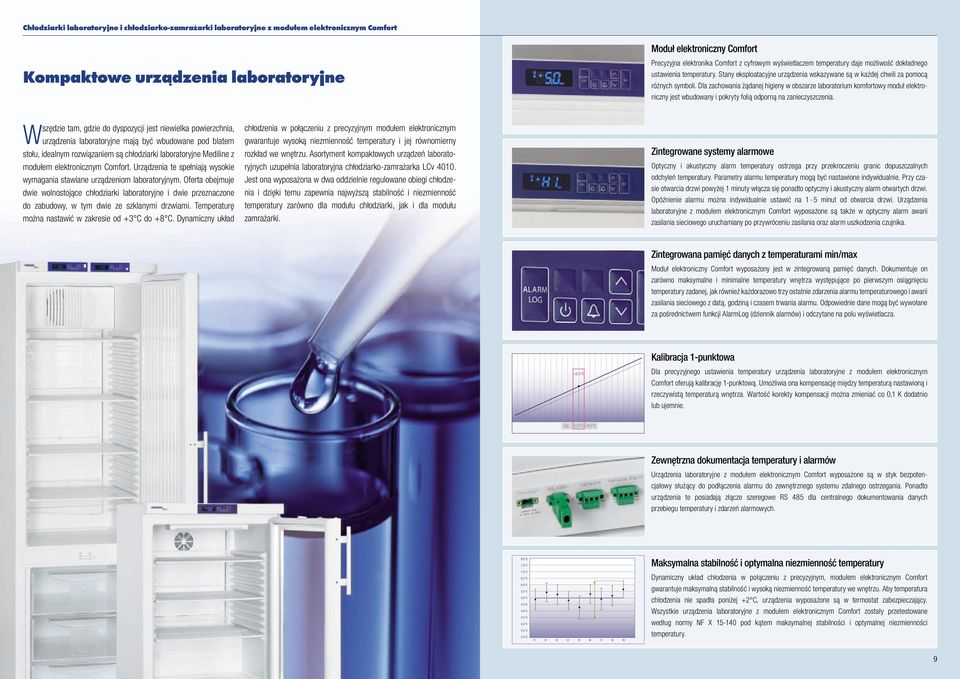

5 Chłodziarki laboratoryjne i chłodziarko-zamrażarki laboratoryjne z modułem elektronicznym Comfort Moduł elektroniczny Comfort Kompaktowe urządzenia laboratoryjne Precyzyjna elektronika Comfort z cyfrowym wyświetlaczem temperatury daje możliwość dokładnego ustawienia temperatury. Stany eksploatacyjne urządzenia wskazywane są w każdej chwili za pomocą różnych symboli. Dla zachowania żądanej higieny w obszarze laboratorium komfortowy moduł elektroniczny jest wbudowany i pokryty folią odporną na zanieczyszczenia. Wszędzie tam, gdzie do dyspozycji jest niewielka powierzchnia, urządzenia laboratoryjne mają być wbudowane pod blatem stołu, idealnym rozwiązaniem są chłodziarki laboratoryjne Mediline z modułem elektronicznym Comfort. Urządzenia te spełniają wysokie wymagania stawiane urządzeniom laboratoryjnym. Oferta obejmuje dwie wolnostojące chłodziarki laboratoryjne i dwie przeznaczone do zabudowy, w tym dwie ze szklanymi drzwiami. Temperaturę można nastawić w zakresie od +3 C do +8 C. Dynamiczny układ chłodzenia w połączeniu z precyzyjnym modułem elektronicznym gwarantuje wysoką niezmienność temperatury i jej równomierny rozkład we wnętrzu. Asortyment kompaktowych urządzeń laboratoryjnych uzupełnia laboratoryjna chłodziarko-zamrażarka LCv Jest ona wyposażona w dwa oddzielnie regulowane obiegi chłodzenia i dzięki temu zapewnia najwyższą stabilność i niezmienność temperatury zarówno dla modułu chłodziarki, jak i dla modułu zamrażarki. Zintegrowane systemy alarmowe Optyczny i akustyczny alarm temperatury ostrzega przy przekroczeniu granic dopuszczalnych odchyleń temperatury. Parametry alarmu temperatury mogą być nastawione indywidualnie. Przy czasie otwarcia drzwi powyżej 1 minuty włącza się ponadto optyczny i akustyczny alarm otwartych drzwi. Opóźnienie alarmu można indywidualnie ustawić na 1-5 minut od otwarcia drzwi. Urządzenia laboratoryjne z modułem elektronicznym Comfort wyposażone są także w optyczny alarm awarii zasilania sieciowego uruchamiany oraz alarm uszkodzenia czujnika. Zintegrowana pamięć danych z temperaturami min/max Moduł elektroniczny Comfort wyposażony jest w zintegrowaną pamięć danych. Dokumentuje on zarówno maksymalne i minimalne temperatury wnętrza występujące po pierwszym osiągnięciu temperatury zadanej, jak również każdorazowo trzy ostatnie zdarzenia alarmu temperaturowego i awarii zasilania sieciowego z datą, godziną i czasem trwania alarmu. Odpowiednie dane mogą być wywołane za pośrednictwem funkcji AlarmLog (dziennik alarmów) i odczytane na polu wyświetlacza. Kalibracja 1-punktowa +0.5 C Dla precyzyjnego ustawienia temperatury urządzenia laboratoryjne z modułem elektronicznym Comfort oferują kalibrację 1-punktową. Umożliwia ona kompensację między temperaturą nastawioną i rzeczywistą temperaturą wnętrza. Wartość korekty kompensacji można zmieniać co 0,1 K dodatnio lub ujemnie. Cal. 5.0 C +0.5 C Zewnętrzna dokumentacja temperatury i alarmów Urządzenia laboratoryjne z modułem elektronicznym Comfort wyposażone są w styk bezpotencjałowy służący do podłączenia alarmu do zewnętrznego systemu zdalnego ostrzegania. Ponadto urządzenia te posiadają złącze szeregowe dla centralnego dokumentowania danych przebiegu temperatury i zdarzeń alarmowych. 8,0 C 7,5 C 7,0 C 6,5 C 6,0 C 5,5 C 5,0 C 4,5 C 4,0 C 3,5 C 3,0 C 2,5 C 2,0 C t1 t2 t3 t4 t5 t6 t7 t8 t9 Maksymalna stabilność i optymalna niezmienność temperatury Dynamiczny układ chłodzenia w połączeniu z precyzyjnym, modułem elektronicznym Comfort gwarantuje maksymalną stabilność i wysoką niezmienność temperatury we wnętrzu. Aby temperatura chłodzenia nie spadła poniżej +2 C, urządzenia wyposażone są w termostat zabezpieczający. Wszystkie urządzenia laboratoryjne z modułem elektronicznym Comfort zostały przetestowane według normy NF X pod kątem maksymalnej stabilności i optymalnej niezmienności temperatury. 9

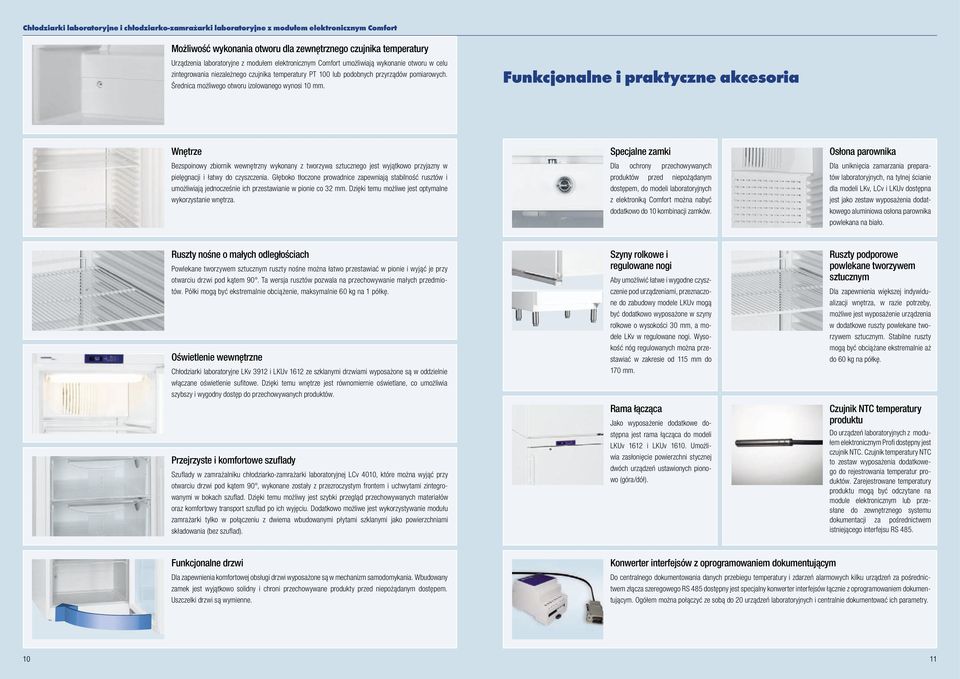

6 Chłodziarki laboratoryjne i chłodziarko-zamrażarki laboratoryjne z modułem elektronicznym Comfort Możliwość wykonania otworu dla zewnętrznego czujnika temperatury Urządzenia laboratoryjne z modułem elektronicznym Comfort umożliwiają wykonanie otworu w celu zintegrowania niezależnego czujnika temperatury PT 100 lub podobnych przyrządów pomiarowych. Średnica możliwego otworu izolowanego wynosi 10 mm. Funkcjonalne i praktyczne akcesoria Wnętrze Bezspoinowy zbiornik wewnętrzny wykonany z tworzywa sztucznego jest wyjątkowo przyjazny w pielęgnacji i łatwy do czyszczenia. Głęboko tłoczone prowadnice zapewniają stabilność rusztów i umożliwiają jednocześnie ich przestawianie w pionie co 32 mm. Dzięki temu możliwe jest optymalne wykorzystanie wnętrza. Specjalne zamki Dla ochrony przechowywanych produktów przed niepożądanym dostępem, do modeli laboratoryjnych z elektroniką Comfort można nabyć dodatkowo do 10 kombinacji zamków. Osłona parownika Dla uniknięcia zamarzania preparatów laboratoryjnych, na tylnej ścianie dla modeli LKv, LCv i LKUv dostępna jest jako zestaw wyposażenia dodatkowego aluminiowa osłona parownika powlekana na biało. Ruszty nośne o małych odległościach Powlekane tworzywem sztucznym ruszty nośne można łatwo przestawiać w pionie i wyjąć je przy otwarciu drzwi pod kątem 90. Ta wersja rusztów pozwala na przechowywanie małych przedmiotów. Półki mogą być ekstremalnie obciążenie, maksymalnie na 1 półkę. Oświetlenie wewnętrzne Chłodziarki laboratoryjne LKv 3912 i LKUv 1612 ze szklanymi drzwiami wyposażone są w oddzielnie włączane oświetlenie sufi towe. Dzięki temu wnętrze jest równomiernie oświetlane, co umożliwia szybszy i wygodny dostęp do przechowywanych produktów. Przejrzyste i komfortowe szuflady Szufl ady w zamrażalniku chłodziarko-zamrażarki laboratoryjnej LCv 4010, które można wyjąć przy otwarciu drzwi pod kątem 90, wykonane zostały z przezroczystym frontem i uchwytami zintegrowanymi w bokach szufl ad. Dzięki temu możliwy jest szybki przegląd przechowywanych materiałów oraz komfortowy transport szufl ad po ich wyjęciu. Dodatkowo możliwe jest wykorzystywanie modułu zamrażarki tylko w połączeniu z dwiema wbudowanymi płytami szklanymi jako powierzchniami składowania (bez szufl ad). Szyny rolkowe i regulowane nogi Aby umożliwić łatwe i wygodne czyszczenie pod urządzeniami, przeznaczone do zabudowy modele LKUv mogą być dodatkowo wyposażone w szyny rolkowe o wysokości 30 mm, a modele LKv w regulowane nogi. Wysokość nóg regulowanych można przestawiać w zakresie od 115 mm do 170 mm. Rama łącząca Jako wyposażenie dodatkowe dostępna jest rama łącząca do modeli LKUv 1612 i LKUv Umożliwia zasłonięcie powierzchni stycznej dwóch urządzeń ustawionych pionowo (góra/dół). Ruszty podporowe powlekane tworzywem sztucznym Dla zapewnienia większej indywidualizacji wnętrza, w razie potrzeby, możliwe jest wyposażenie urządzenia w dodatkowe ruszty powlekane tworzywem sztucznym. Stabilne ruszty mogą być obciążane ekstremalnie aż do na półkę. Czujnik NTC temperatury produktu Do urządzeń laboratoryjnych z modułem elektronicznym Profi dostępny jest czujnik NTC. Czujnik temperatury NTC to zestaw wyposażenia dodatkowego do rejestrowania temperatur produktów. Zarejestrowane temperatury produktu mogą być odczytane na module elektronicznym lub przesłane do zewnętrznego systemu dokumentacji za pośrednictwem istniejącego interfejsu. Funkcjonalne drzwi Dla zapewnienia komfortowej obsługi drzwi wyposażone są w mechanizm samodomykania. Wbudowany zamek jest wyjątkowo solidny i chroni przechowywane produkty przed niepożądanym dostępem. Uszczelki drzwi są wymienne. Konwerter interfejsów z oprogramowaniem dokumentującym Do centralnego dokumentowania danych przebiegu temperatury i zdarzeń alarmowych kilku urządzeń za pośrednictwem złącza szeregowego dostępny jest specjalny konwerter interfejsów łącznie z oprogramowaniem dokumentującym. Ogółem można połączyć ze sobą do 20 urządzeń laboratoryjnych i centralnie dokumentować ich parametry

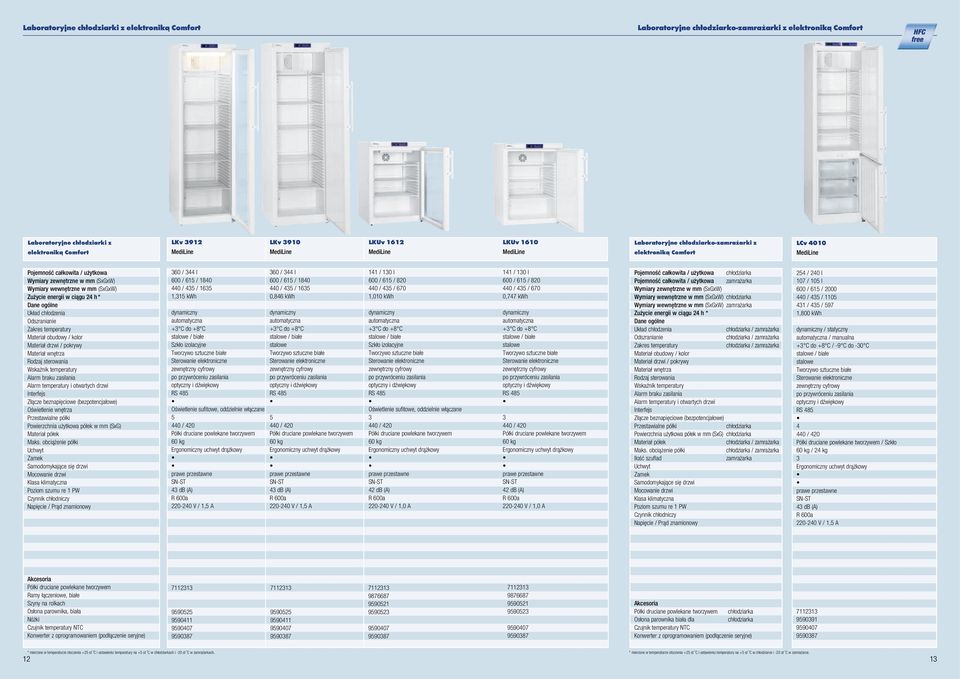

7 Laboratoryjne chłodziarki z elektroniką Comfort Laboratoryjne chłodziarko-zamrażarki z elektroniką Comfort HFC free Laboratoryjne chłodziarki z elektroniką Comfort LKv 3912 LKv 3910 LKUv 1612 LKUv 1610 Laboratoryjne chłodziarko-zamrażarki z elektroniką Comfort LCv 4010 Pojemność całkowita / użytkowa Wymiary zewnętrzne w mm (SxGxW) Wymiary wewnętrzne w mm (SxGxW) Zużycie energii w ciągu 24 h * Dane ogólne Układ chłodzenia Odszranianie Zakres temperatury Materiał obudowy / kolor Materiał drzwi / pokrywy Materiał wnętrza Rodzaj sterowania Wskaźnik temperatury Alarm braku zasilania Alarm temperatury i otwartych drzwi Interfejs Złącze beznapięciowe (bezpotencjałowe) Oświetlenie wnętrza Przestawialne półki Powierzchnia użytkowa półek w mm (SxG) Materiał półek Maks. obciążenie półki Uchwyt Zamek Samodomykające się drzwi Mocowanie drzwi Klasa klimatyczna Poziom szumu re 1 PW Czynnik chłodniczy Napięcie / Prąd znamionowy 360 / 344 l 600 / 615 / / 435 / ,315 kwh +3 C do +8 C Szkło izolacyjne Oświetlenie sufitowe, oddzielnie włączane 5 -ST 43 db (A) V / 1,5 A 360 / 344 l 600 / 615 / / 435 / ,846 kwh +3 C do +8 C 5 -ST 43 db (A) V / 1,5 A 141 / 130 l 600 / 615 / / 435 / 670 1,010 kwh +3 C do +8 C Szkło izolacyjne Oświetlenie sufitowe, oddzielnie włączane 3 -ST 42 db (A) 141 / 130 l 600 / 615 / / 435 / 670 0,747 kwh +3 C do +8 C 3 -ST 42 db (A) Pojemność całkowita / użytkowa Pojemność całkowita / użytkowa Wymiary zewnętrzne w mm (SxGxW) Wymiary wewnętrzne w mm (SxGxW) Wymiary wewnętrzne w mm (SxGxW) Zużycie energii w ciągu 24 h * Dane ogólne Układ chłodzenia Odszranianie Zakres temperatury Materiał obudowy / kolor Materiał drzwi / pokrywy Materiał wnętrza Rodzaj sterowania Wskaźnik temperatury Alarm braku zasilania Alarm temperatury i otwartych drzwi Interfejs Złącze beznapięciowe (bezpotencjałowe) Przestawialne półki Powierzchnia użytkowa półek w mm (SxG) Materiał półek Maks. obciążenie półki Ilość szuflad Uchwyt Zamek Samodomykające się drzwi Mocowanie drzwi Klasa klimatyczna Poziom szumu re 1 PW Czynnik chłodniczy Napięcie / Prąd znamionowy chłodziarka zamrażarka chłodziarka zamrażarka chłodziarka / zamrażarka chłodziarka / zamrażarka chłodziarka / zamrażarka chłodziarka chłodziarka chłodziarka / zamrażarka chłodziarka / zamrażarka zamrażarka 254 / 240 l 107 / 105 l 600 / 615 / / 435 / / 435 / 597 1,800 kwh / / manualna +3 C do +8 C / -9 C do -30 C 4 / Szkło / 24 kg 3 -ST 43 db (A) V / 1,5 A Akcesoria Ramy łączeniowe, białe Szyny na rolkach Osłona parownika, biała Nóżki Czujnik temperatury NTC Konwerter z oprogramowaniem (podłączenie seryjne) Akcesoria chłodziarka Osłona parownika biała dla chłodziarka Czujnik temperatury NTC Konwerter z oprogramowaniem (podłączenie seryjne) * mierzone w temperaturze otoczenia +25 st C i ustawieniu temperatury na +5 st C w chłodziarkach i -20 st C w zamrażarkach. * mierzone w temperaturze otoczenia +25 st C i ustawieniu temperatury na +5 st C w chłodziarce i -20 st C w zamrażarce

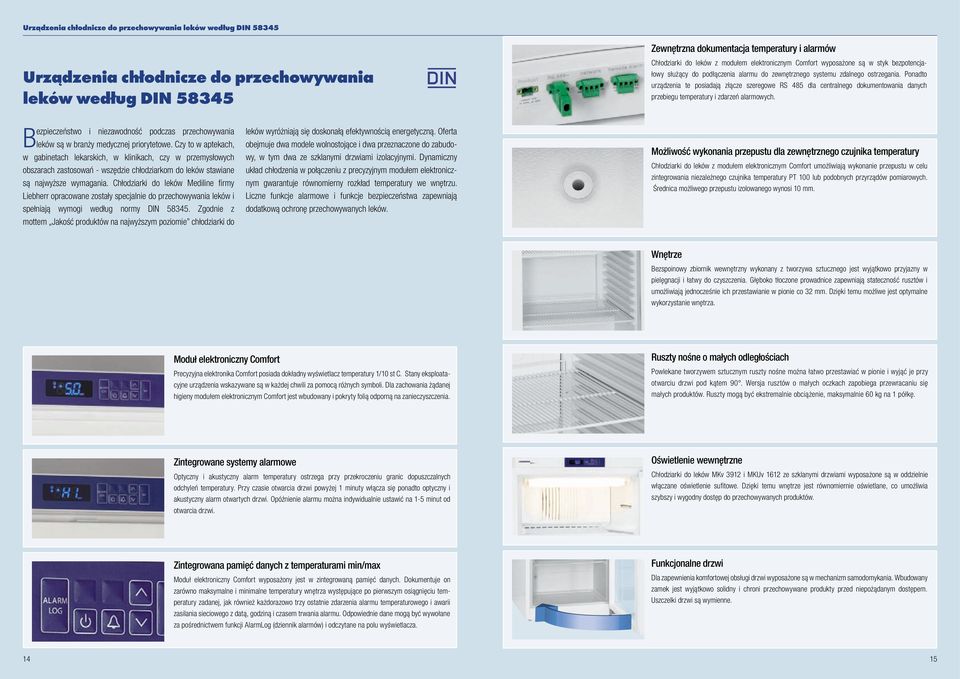

8 Urządzenia chłodnicze do przechowywania leków według DIN Zewnętrzna dokumentacja temperatury i alarmów Urządzenia chłodnicze do przechowywania leków według DIN Chłodziarki do leków z modułem elektronicznym Comfort wyposażone są w styk bezpotencjałowy służący do podłączenia alarmu do zewnętrznego systemu zdalnego ostrzegania. Ponadto urządzenia te posiadają złącze szeregowe dla centralnego dokumentowania danych przebiegu temperatury i zdarzeń alarmowych. Bezpieczeństwo i niezawodność podczas przechowywania leków są w branży medycznej priorytetowe. Czy to w aptekach, w gabinetach lekarskich, w klinikach, czy w przemysłowych obszarach zastosowań - wszędzie chłodziarkom do leków stawiane są najwyższe wymagania. Chłodziarki do leków Mediline fi rmy Liebherr opracowane zostały specjalnie do przechowywania leków i spełniają wymogi według normy DIN Zgodnie z mottem Jakość produktów na najwyższym poziomie chłodziarki do leków wyróżniają się doskonałą efektywnością energetyczną. Oferta obejmuje dwa modele wolnostojące i dwa przeznaczone do zabudowy, w tym dwa ze szklanymi drzwiami izolacyjnymi. Dynamiczny układ chłodzenia w połączeniu z precyzyjnym modułem elektronicznym gwarantuje równomierny rozkład temperatury we wnętrzu. Liczne funkcje alarmowe i funkcje bezpieczeństwa zapewniają dodatkową ochronę przechowywanych leków. Możliwość wykonania przepustu dla zewnętrznego czujnika temperatury Chłodziarki do leków z modułem elektronicznym Comfort umożliwiają wykonanie przepustu w celu zintegrowania niezależnego czujnika temperatury PT 100 lub podobnych przyrządów pomiarowych. Średnica możliwego przepustu izolowanego wynosi 10 mm. Wnętrze Bezspoinowy zbiornik wewnętrzny wykonany z tworzywa sztucznego jest wyjątkowo przyjazny w pielęgnacji i łatwy do czyszczenia. Głęboko tłoczone prowadnice zapewniają stateczność rusztów i umożliwiają jednocześnie ich przestawianie w pionie co 32 mm. Dzięki temu możliwe jest optymalne wykorzystanie wnętrza. Moduł elektroniczny Comfort Precyzyjna elektronika Comfort posiada dokładny wyświetlacz temperatury 1/10 st C. Stany eksploatacyjne urządzenia wskazywane są w każdej chwili za pomocą różnych symboli. Dla zachowania żądanej higieny modułem elektronicznym Comfort jest wbudowany i pokryty folią odporną na zanieczyszczenia. Ruszty nośne o małych odległościach Powlekane tworzywem sztucznym ruszty nośne można łatwo przestawiać w pionie i wyjąć je przy otwarciu drzwi pod kątem 90. Wersja rusztów o małych oczkach zapobiega przewracaniu się małych produktów. Ruszty mogą być ekstremalnie obciążenie, maksymalnie na 1 półkę. Zintegrowane systemy alarmowe Optyczny i akustyczny alarm temperatury ostrzega przy przekroczeniu granic dopuszczalnych odchyleń temperatury. Przy czasie otwarcia drzwi powyżej 1 minuty włącza się ponadto optyczny i akustyczny alarm otwartych drzwi. Opóźnienie alarmu można indywidualnie ustawić na 1-5 minut od otwarcia drzwi. Oświetlenie wewnętrzne Chłodziarki do leków MKv 3912 i MKUv 1612 ze szklanymi drzwiami wyposażone są w oddzielnie włączane oświetlenie sufi towe. Dzięki temu wnętrze jest równomiernie oświetlane, co umożliwia szybszy i wygodny dostęp do przechowywanych produktów. Zintegrowana pamięć danych z temperaturami min/max Moduł elektroniczny Comfort wyposażony jest w zintegrowaną pamięć danych. Dokumentuje on zarówno maksymalne i minimalne temperatury wnętrza występujące po pierwszym osiągnięciu temperatury zadanej, jak również każdorazowo trzy ostatnie zdarzenia alarmu temperaturowego i awarii zasilania sieciowego z datą, godziną i czasem trwania alarmu. Odpowiednie dane mogą być wywołane za pośrednictwem funkcji AlarmLog (dziennik alarmów) i odczytane na polu wyświetlacza. Funkcjonalne drzwi Dla zapewnienia komfortowej obsługi drzwi wyposażone są w mechanizm samodomykania. Wbudowany zamek jest wyjątkowo solidny i chroni przechowywane produkty przed niepożądanym dostępem. Uszczelki drzwi są wymienne

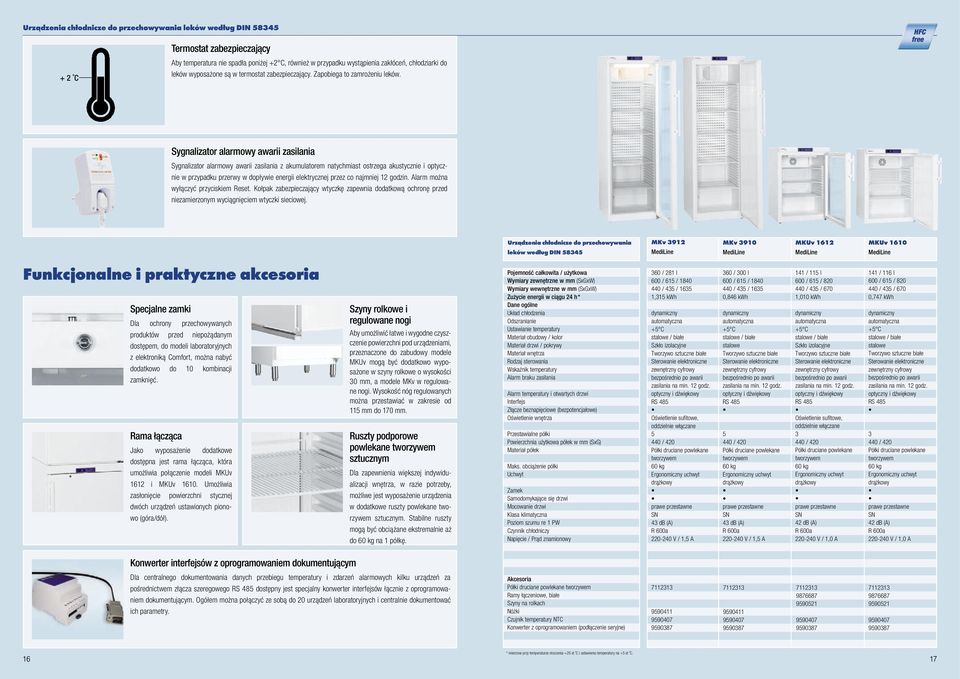

9 Urządzenia chłodnicze do przechowywania leków według DIN Termostat zabezpieczający Aby temperatura nie spadła poniżej +2 C, również w przypadku wystąpienia zakłóceń, chłodziarki do leków wyposażone są w termostat zabezpieczający. Zapobiega to zamrożeniu leków. + 2 C HFC free Sygnalizator alarmowy awarii zasilania Sygnalizator alarmowy awarii zasilania z akumulatorem natychmiast ostrzega akustycznie i optycznie w przypadku przerwy w dopływie energii elektrycznej przez co najmniej 12 godzin. Alarm można wyłączyć przyciskiem Reset. Kołpak zabezpieczający wtyczkę zapewnia dodatkową ochronę przed niezamierzonym wyciągnięciem wtyczki sieciowej. Urządzenia chłodnicze do przechowywania leków według DIN MKv 3912 MKv 3910 MKUv 1612 MKUv 1610 Funkcjonalne i praktyczne akcesoria Specjalne zamki Dla ochrony przechowywanych produktów przed niepożądanym dostępem, do modeli laboratoryjnych z elektroniką Comfort, można nabyć dodatkowo do 10 kombinacji zamknięć. Rama łącząca Jako wyposażenie dodatkowe dostępna jest rama łącząca, która umożliwia połączenie modeli MKUv 1612 i MKUv Umożliwia zasłonięcie powierzchni stycznej dwóch urządzeń ustawionych pionowo (góra/dół). Szyny rolkowe i regulowane nogi Aby umożliwić łatwe i wygodne czyszczenie powierzchni pod urządzeniami, przeznaczone do zabudowy modele MKUv mogą być dodatkowo wyposażone w szyny rolkowe o wysokości 30 mm, a modele MKv w regulowane nogi. Wysokość nóg regulowanych można przestawiać w zakresie od 115 mm do 170 mm. Ruszty podporowe powlekane tworzywem sztucznym Dla zapewnienia większej indywidualizacji wnętrza, w razie potrzeby, możliwe jest wyposażenie urządzenia w dodatkowe ruszty powlekane tworzywem sztucznym. Stabilne ruszty mogą być obciążane ekstremalnie aż do na 1 półkę. Pojemność całkowita / użytkowa Wymiary zewnętrzne w mm (SxGxW) Wymiary wewnętrzne w mm (SxGxW) Zużycie energii w ciągu 24 h * Dane ogólne Układ chłodzenia Odszranianie Ustawianie temperatury Materiał obudowy / kolor Materiał drzwi / pokrywy Materiał wnętrza Rodzaj sterowania Wskaźnik temperatury Alarm braku zasilania Alarm temperatury i otwartych drzwi Interfejs Złącze beznapięciowe (bezpotencjałowe) Oświetlenie wnętrza Przestawialne półki Powierzchnia użytkowa półek w mm (SxG) Materiał półek Maks. obciążenie półki Uchwyt Zamek Samodomykające się drzwi Mocowanie drzwi Klasa klimatyczna Poziom szumu re 1 PW Czynnik chłodniczy Napięcie / Prąd znamionowy 360 / 281 l 600 / 615 / / 435 / ,315 kwh +5 C Szkło izolacyjne bezpośrednio po awarii zasilania na min. 12 godz. Oświetlenie sufitowe, oddzielnie włączane 5 Półki druciane powlekane tworzywem Ergonomiczny uchwyt drążkowy 43 db (A) V / 1,5 A 360 / 300 l 600 / 615 / / 435 / ,846 kwh +5 C bezpośrednio po awarii zasilania na min. 12 godz. 5 Półki druciane powlekane tworzywem Ergonomiczny uchwyt drążkowy 43 db (A) V / 1,5 A 141 / 115 l 600 / 615 / / 435 / 670 1,010 kwh +5 C Szkło izolacyjne bezpośrednio po awarii zasilania na min. 12 godz. Oświetlenie sufitowe, oddzielnie włączane 3 Półki druciane powlekane tworzywem Ergonomiczny uchwyt drążkowy 42 db (A) 141 / 116 l 600 / 615 / / 435 / 670 0,747 kwh +5 C bezpośrednio po awarii zasilania na min. 12 godz. 3 Półki druciane powlekane tworzywem Ergonomiczny uchwyt drążkowy 42 db (A) Konwerter interfejsów z oprogramowaniem dokumentującym Dla centralnego dokumentowania danych przebiegu temperatury i zdarzeń alarmowych kilku urządzeń za pośrednictwem złącza szeregowego dostępny jest specjalny konwerter interfejsów łącznie z oprogramowaniem dokumentującym. Ogółem można połączyć ze sobą do 20 urządzeń laboratoryjnych i centralnie dokumentować ich parametry. Akcesoria Ramy łączeniowe, białe Szyny na rolkach Nóżki Czujnik temperatury NTC Konwerter z oprogramowaniem (podłączenie seryjne) * mierzone przy temperaturze otoczenia +25 st C i ustawieniu temperatury na +5 st C

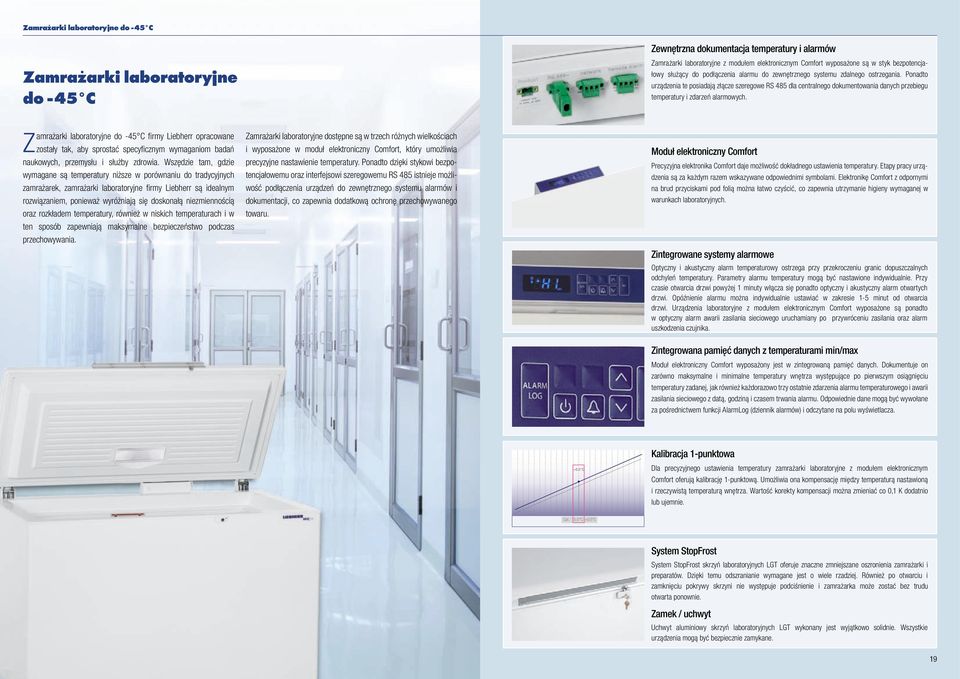

10 Zamrażarki laboratoryjne do - 45 C Zewnętrzna dokumentacja temperatury i alarmów Zamrażarki laboratoryjne do - 45 C Zamrażarki laboratoryjne z modułem elektronicznym Comfort wyposażone są w styk bezpotencjałowy służący do podłączenia alarmu do zewnętrznego systemu zdalnego ostrzegania. Ponadto urządzenia te posiadają złącze szeregowe dla centralnego dokumentowania danych przebiegu temperatury i zdarzeń alarmowych. Zamrażarki laboratoryjne do -45 C fi rmy Liebherr opracowane zostały tak, aby sprostać specyfi cznym wymaganiom badań naukowych, przemysłu i służby zdrowia. Wszędzie tam, gdzie wymagane są temperatury niższe w porównaniu do tradycyjnych zamrażarek, zamrażarki laboratoryjne fi rmy Liebherr są idealnym rozwiązaniem, ponieważ wyróżniają się doskonałą niezmiennością oraz rozkładem temperatury, również w niskich temperaturach i w ten sposób zapewniają maksymalne bezpieczeństwo podczas przechowywania. Zamrażarki laboratoryjne dostępne są w trzech różnych wielkościach i wyposażone w moduł elektroniczny Comfort, który umożliwia precyzyjne nastawienie temperatury. Ponadto dzięki stykowi bezpotencjałowemu oraz interfejsowi szeregowemu istnieje możliwość podłączenia urządzeń do zewnętrznego systemu alarmów i dokumentacji, co zapewnia dodatkową ochronę przechowywanego towaru. Moduł elektroniczny Comfort Precyzyjna elektronika Comfort daje możliwość dokładnego ustawienia temperatury. Etapy pracy urządzenia są za każdym razem wskazywane odpowiednimi symbolami. Elektronikę Comfort z odpornymi na brud przyciskami pod folią można łatwo czyścić, co zapewnia utrzymanie higieny wymaganej w warunkach laboratoryjnych. Zintegrowane systemy alarmowe Optyczny i akustyczny alarm temperaturowy ostrzega przy przekroczeniu granic dopuszczalnych odchyleń temperatury. Parametry alarmu temperatury mogą być nastawione indywidualnie. Przy czasie otwarcia drzwi powyżej 1 minuty włącza się ponadto optyczny i akustyczny alarm otwartych drzwi. Opóźnienie alarmu można indywidualnie ustawiać w zakresie 1-5 minut od otwarcia drzwi. Urządzenia laboratoryjne z modułem elektronicznym Comfort wyposażone są ponadto w optyczny alarm awarii zasilania sieciowego uruchamiany oraz alarm uszkodzenia czujnika. Zintegrowana pamięć danych z temperaturami min/max Moduł elektroniczny Comfort wyposażony jest w zintegrowaną pamięć danych. Dokumentuje on zarówno maksymalne i minimalne temperatury wnętrza występujące po pierwszym osiągnięciu temperatury zadanej, jak również każdorazowo trzy ostatnie zdarzenia alarmu temperaturowego i awarii zasilania sieciowego z datą, godziną i czasem trwania alarmu. Odpowiednie dane mogą być wywołane za pośrednictwem funkcji AlarmLog (dziennik alarmów) i odczytane na polu wyświetlacza. Kalibracja 1-punktowa +0.5 C Dla precyzyjnego ustawienia temperatury zamrażarki laboratoryjne z modułem elektronicznym Comfort oferują kalibrację 1-punktową. Umożliwia ona kompensację między temperaturą nastawioną i rzeczywistą temperaturą wnętrza. Wartość korekty kompensacji można zmieniać co 0,1 K dodatnio lub ujemnie. Cal. 5.0 C +0.5 C System StopFrost System StopFrost skrzyń laboratoryjnych LGT oferuje znaczne zmniejszane oszronienia zamrażarki i preparatów. Dzięki temu odszranianie wymagane jest o wiele rzadziej. Również po otwarciu i zamknięciu pokrywy skrzyni nie występuje podciśnienie i zamrażarka może zostać bez trudu otwarta ponownie. Zamek / uchwyt Uchwyt aluminiowy skrzyń laboratoryjnych LGT wykonany jest wyjątkowo solidnie. Wszystkie urządzenia mogą być bezpiecznie zamykane. 19

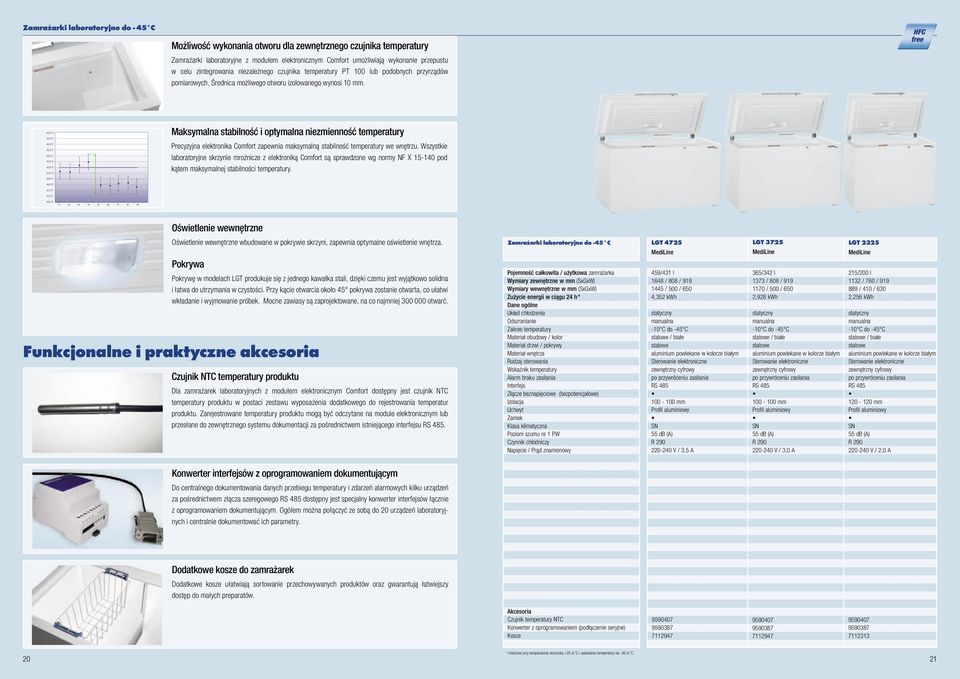

11 t1 t2 t3 t4 t5 t6 t7 t8 t9 Zamrażarki laboratoryjne do - 45 C Możliwość wykonania otworu dla zewnętrznego czujnika temperatury Zamrażarki laboratoryjne z modułem elektronicznym Comfort umożliwiają wykonanie przepustu w celu zintegrowania niezależnego czujnika temperatury PT 100 lub podobnych przyrządów pomiarowych. Średnica możliwego otworu izolowanego wynosi 10 mm. HFC free -42,0 C -42,5 C -43,0 C -43,5 C -44,0 C -44,5 C -45,0 C -45,5 C -46,0 C -46,5 C -47,0 C -47,5 C Maksymalna stabilność i optymalna niezmienność temperatury Precyzyjna elektronika Comfort zapewnia maksymalną stabilność temperatury we wnętrzu. Wszystkie laboratoryjne skrzynie mroźnicze z elektroniką Comfort są sprawdzone wg normy NF X pod kątem maksymalnej stabilności temperatury. -48,0 C Oświetlenie wewnętrzne Oświetlenie wewnętrzne wbudowane w pokrywie skrzyni, zapewnia optymalne oświetlenie wnętrza. Pokrywa Pokrywę w modelach LGT produkuje się z jednego kawałka stali, dzięki czemu jest wyjątkowo solidna i łatwa do utrzymania w czystości. Przy kącie otwarcia około 45 pokrywa zostanie otwarta, co ułatwi wkładanie i wyjmowanie próbek. Mocne zawiasy są zaprojektowane, na co najmniej otwarć. Funkcjonalne i praktyczne akcesoria Czujnik NTC temperatury produktu Dla zamrażarek laboratoryjnych z modułem elektronicznym Comfort dostępny jest czujnik NTC temperatury produktu w postaci zestawu wyposażenia dodatkowego do rejestrowania temperatur produktu. Zarejestrowane temperatury produktu mogą być odczytane na module elektronicznym lub przesłane do zewnętrznego systemu dokumentacji za pośrednictwem istniejącego interfejsu. Zamrażarki laboratoryjne do -45 C Pojemność całkowita / użytkowa zamrażarka Wymiary zewnętrzne w mm (SxGxW) Wymiary wewnętrzne w mm (SxGxW) Zużycie energii w ciągu 24 h * Dane ogólne Układ chłodzenia Odszranianie Zakres temperatury Materiał obudowy / kolor Materiał drzwi / pokrywy Materiał wnętrza Rodzaj sterowania Wskaźnik temperatury Alarm braku zasilania Interfejs Złącze beznapięciowe (bezpotencjałowe) Izolacja Uchwyt Zamek Klasa klimatyczna Poziom szumu re 1 PW Czynnik chłodniczy Napięcie / Prąd znamionowy LGT /431 l 1648 / 808 / / 500 / 650 4,352 kwh manualna -10 C do -45 C aluminium powlekane w kolorze białym mm Profil aluminiowy 55 db (A) V / 3,5 A LGT /342 l 1373 / 808 / / 500 / 650 2,928 kwh manualna -10 C do -45 C aluminium powlekane w kolorze białym mm Profil aluminiowy 55 db (A) V / 3,0 A LGT /200 l 1132 / 760 / / 410 / 630 2,256 kwh manualna -10 C do -45 C aluminium powlekane w kolorze białym mm Profil aluminiowy 55 db (A) V / 2,0 A Konwerter interfejsów z oprogramowaniem dokumentującym Do centralnego dokumentowania danych przebiegu temperatury i zdarzeń alarmowych kilku urządzeń za pośrednictwem złącza szeregowego dostępny jest specjalny konwerter interfejsów łącznie z oprogramowaniem dokumentującym. Ogółem można połączyć ze sobą do 20 urządzeń laboratoryjnych i centralnie dokumentować ich parametry. Dodatkowe kosze do zamrażarek Dodatkowe kosze ułatwiają sortowanie przechowywanych produktów oraz gwarantują łatwiejszy dostęp do małych preparatów. Akcesoria Czujnik temperatury NTC Konwerter z oprogramowaniem (podłączenie seryjne) Kosze * mierzone przy temperaturze otoczenia +25 st C i ustawieniu temperatury na - 45 st C

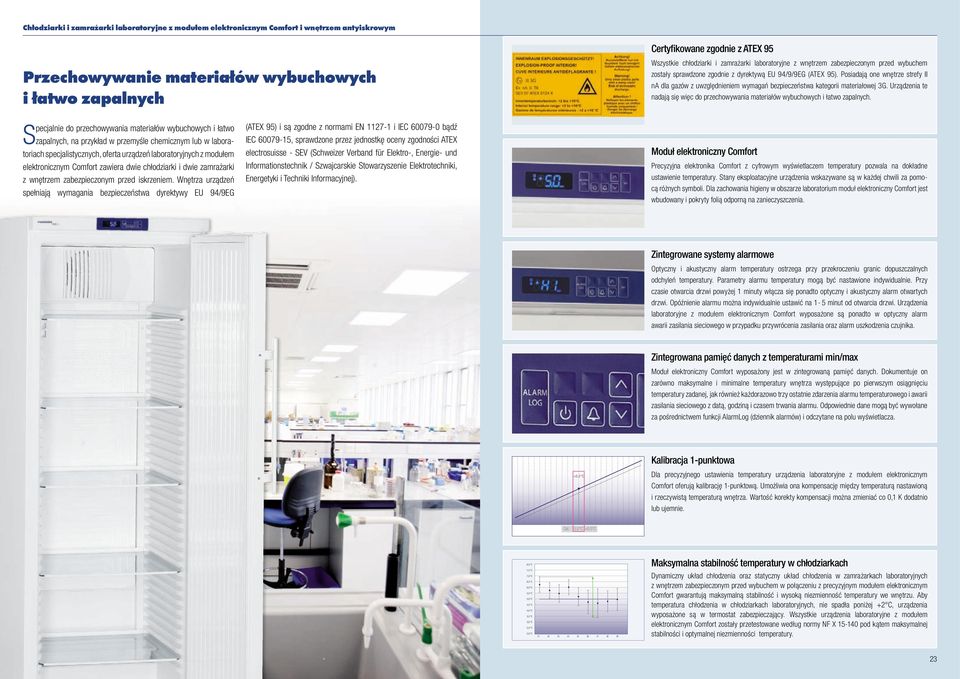

12 Chłodziarki i zamrażarki laboratoryjne z modułem elektronicznym Comfort i wnętrzem antyiskrowym Certyfikowane zgodnie z ATEX 95 Przechowywanie materiałów wybuchowych i łatwo zapalnych Wszystkie chłodziarki i zamrażarki laboratoryjne z wnętrzem zabezpieczonym przed wybuchem zostały sprawdzone zgodnie z dyrektywą EU 94/9/9EG (ATEX 95). Posiadają one wnętrze strefy II na dla gazów z uwzględnieniem wymagań bezpieczeństwa kategorii materiałowej 3G. Urządzenia te nadają się więc do przechowywania materiałów wybuchowych i łatwo zapalnych. Specjalnie do przechowywania materiałów wybuchowych i łatwo zapalnych, na przykład w przemyśle chemicznym lub w laboratoriach specjalistycznych, oferta urządzeń laboratoryjnych z modułem elektronicznym Comfort zawiera dwie chłodziarki i dwie zamrażarki z wnętrzem zabezpieczonym przed iskrzeniem. Wnętrza urządzeń spełniają wymagania bezpieczeństwa dyrektywy EU 94/9EG (ATEX 95) i są zgodne z normami EN i IEC bądź IEC , sprawdzone przez jednostkę oceny zgodności ATEX electrosuisse - SEV (Schweizer Verband für Elektro-, Energie- und Informationstechnik / Szwajcarskie Stowarzyszenie Elektrotechniki, Energetyki i Techniki Informacyjnej). Moduł elektroniczny Comfort Precyzyjna elektronika Comfort z cyfrowym wyświetlaczem temperatury pozwala na dokładne ustawienie temperatury. Stany eksploatacyjne urządzenia wskazywane są w każdej chwili za pomocą różnych symboli. Dla zachowania higieny w obszarze laboratorium moduł elektroniczny Comfort jest wbudowany i pokryty folią odporną na zanieczyszczenia. Zintegrowane systemy alarmowe Optyczny i akustyczny alarm temperatury ostrzega przy przekroczeniu granic dopuszczalnych odchyleń temperatury. Parametry alarmu temperatury mogą być nastawione indywidualnie. Przy czasie otwarcia drzwi powyżej 1 minuty włącza się ponadto optyczny i akustyczny alarm otwartych drzwi. Opóźnienie alarmu można indywidualnie ustawić na 1-5 minut od otwarcia drzwi. Urządzenia laboratoryjne z modułem elektronicznym Comfort wyposażone są ponadto w optyczny alarm awarii zasilania sieciowego w przypadku przywrócenia zasilania oraz alarm uszkodzenia czujnika. Zintegrowana pamięć danych z temperaturami min/max Moduł elektroniczny Comfort wyposażony jest w zintegrowaną pamięć danych. Dokumentuje on zarówno maksymalne i minimalne temperatury wnętrza występujące po pierwszym osiągnięciu temperatury zadanej, jak również każdorazowo trzy ostatnie zdarzenia alarmu temperaturowego i awarii zasilania sieciowego z datą, godziną i czasem trwania alarmu. Odpowiednie dane mogą być wywołane za pośrednictwem funkcji AlarmLog (dziennik alarmów) i odczytane na polu wyświetlacza. Kalibracja 1-punktowa +0.5 C Dla precyzyjnego ustawienia temperatury urządzenia laboratoryjne z modułem elektronicznym Comfort oferują kalibrację 1-punktową. Umożliwia ona kompensację między temperaturą nastawioną i rzeczywistą temperaturą wnętrza. Wartość korekty kompensacji można zmieniać co 0,1 K dodatnio lub ujemnie. Cal. 5.0 C +0.5 C 8,0 C 7,5 C 7,0 C 6,5 C 6,0 C 5,5 C 5,0 C 4,5 C 4,0 C 3,5 C 3,0 C 2,5 C 2,0 C t1 t2 t3 t4 t5 t6 t7 t8 t9 Maksymalna stabilność temperatury w chłodziarkach Dynamiczny układ chłodzenia oraz układ chłodzenia w zamrażarkach laboratoryjnych z wnętrzem zabezpieczonym przed wybuchem w połączeniu z precyzyjnym modułem elektronicznym Comfort gwarantują maksymalną stabilność i wysoką niezmienność temperatury we wnętrzu. Aby temperatura chłodzenia w chłodziarkach laboratoryjnych, nie spadła poniżej +2 C, urządzenia wyposażone są w termostat zabezpieczający. Wszystkie urządzenia laboratoryjne z modułem elektronicznym Comfort zostały przetestowane według normy NF X pod kątem maksymalnej stabilności i optymalnej niezmienności temperatury. 23

13 Chłodziarki i zamrażarki laboratoryjne z modułem elektronicznym Comfort i wnętrzem zabezpieczonym przed eksplozją Zewnętrzna dokumentacja temperatury i alarmów Urządzenia laboratoryjne z modułem elektronicznym Comfort wyposażone są w styk bezpotencjałowy służący do podłączenia alarmu do zewnętrznego systemu zdalnego ostrzegania. Ponadto urządzenia te posiadają złącze szeregowe dla centralnego dokumentowania danych przebiegu temperatury i zdarzeń alarmowych. Funkcjonalne i praktyczne akcesoria Możliwość wykonania otworu dla zewnętrznego czujnika temperatury Urządzenia laboratoryjne z modułem elektronicznym Comfort i wnętrzem zabezpieczonym przed wybuchem umożliwiają wykonanie otworu w celu zintegrowania niezależnego czujnika temperatury PT 100 lub podobnych przyrządów pomiarowych. Średnica możliwego przepustu izolowanego wynosi 10 mm. Specjalne zamki Dla ochrony przechowywanych produktów przed niepożądanym dostępem, do modeli laboratoryjnych z elektroniką Comfort, można nabyć dodatkowo do 10 kombinacji zamknięć. Osłona parownika Dla uniknięcia zamarzania preparatów laboratoryjnych na tylnej ścianie dla modeli LKexv i LKUexv dostępna, jest jako zestaw wyposażenia dodatkowego aluminiowa osłona parownika powlekana na biało. Wnętrze Bezspoinowy, wykonany z tworzywa sztucznego wewnętrzny zbiornik chłodziarek laboratoryjnych z wnętrzem zabezpieczonym przed iskrzeniem jest wyjątkowo łatwy do czyszczenia. Głęboko tłoczone prowadnice zapewniają stabilność półek szklanych i umożliwiają jednocześnie ich przestawianie w pionie co 32 mm. Dzięki temu możliwe jest optymalne wykorzystanie wnętrza. Półki szklane Półki szklane chłodziarek laboratoryjnych z wnętrzem zabezpieczonym przed iskrzeniem można łatwo przestawiać w pionie i wyjmować przy drzwiach otwartych pod kątem 90. Gwarantują one optymalne umieszczenie również w przypadku przechowywania małych przedmiotów i mogą być obciążane do 40 kg na 1 półkę. Przejrzyste i komfortowe szuflady Szufl ady zamrażarek laboratoryjnych w wersji przeciwiskrowej, które można wyjąć przy otwarciu drzwi pod kątem 90, wykonane zostały z przezroczystym frontem i uchwytami zintegrowanymi w bokach szufl ad. Dzięki temu możliwy jest szybki przegląd przechowywanych materiałów oraz komfortowy transport szufl ad po ich wyjęciu. Szyny rolkowe i regulowane nogi Aby umożliwić łatwe i wygodne czyszczenie pod urządzeniami, przeznaczone do zabudowy modele LKUexv 1610 i LGUex 1500 mogą być dodatkowo wyposażone w szyny rolkowe o wysokości 30 mm, a modele LKexv 3910 i LGex 3410 w regulowane nogi. Wysokość nóg regulowanych można przestawiać w zakresie od 115 mm do 170 mm. Rama łącząca Jako wyposażenie dodatkowe dla modeli LKUv, LKUexv i LGUex. Dla zasłonięcia powierzchni stycznej dwóch urządzeń ustawionych pionowo (góra/dół). Półki szklane Dla wykorzystania większej powierzchni wnętrza możliwe jest w razie potrzeby wyposażenie modeli LKexv i LKUexv w dodatkowe półki szklane. Stabilne półki szklane mogą być obciążane do 40 kg na 1 półkę. Czujnik NTC temperatury produktu Dla urządzeń laboratoryjnych z modułem elektronicznym Comfort dostępny jest czujnik NTC temperatury produktu w postaci zestawu wyposażenia dodatkowego do rejestrowania temperatur produktu. Zarejestrowane temperatury produktu mogą być odczytane na module elektronicznym lub przesłane do zewnętrznego systemu dokumentacji za pośrednictwem istniejącego interfejsu. Funkcjonalne drzwi Dla zapewnienia komfortowej obsługi, drzwi wykonane są jako samozamykające się. Wbudowany zamek jest wyjątkowo solidny i chroni przechowywane produkty przed niepożądanym dostępem. Uszczelki drzwi są wymienne. Konwerter interfejsów z oprogramowaniem dokumentującym Dla centralnego dokumentowania danych przebiegu temperatury i zdarzeń alarmowych kilku urządzeń za pośrednictwem złącza szeregowego dostępny jest specjalny konwerter interfejsów łącznie z oprogramowaniem dokumentującym. Ogółem można połączyć ze sobą do 20 urządzeń laboratoryjnych i centralnie dokumentować ich parametry

14 Chłodziarki i zamrażarki laboratoryjne z modułem elektronicznym Comfort i wnętrzem zabezpieczonym przed eksplozją HFC free Chłodziarki i zamrażarki laboratoryjne z modułem elektronicznym Comfort i wnętrzem zabezpieczonym przed eksplozją LKexv 3910 LKUexv 1610 LGex 3410 LGUex 1500 Pojemność całkowita / użytkowa Wymiary zewnętrzne w mm (SxGxW) Wymiary wewnętrzne w mm (SxGxW) Zużycie energii w ciągu 24 h * Dane ogólne Układ chłodzenia Odszranianie Zakres temperatury Materiał obudowy / kolor Materiał drzwi / pokrywy Materiał wnętrza Rodzaj sterowania Wskaźnik temperatury Alarm braku zasilania Alarm temperatury i otwartych drzwi Interfejs Złącze beznapięciowe (bezpotencjałowe) Przestawialne półki Powierzchnia użytkowa półek w mm (SxG) Materiał półek Maks. obciążenie półki Ilość szuflad / koszy Wysokość komory w mm Uchwyt Zamek Samodomykające się drzwi Mocowanie drzwi Klasa klimatyczna Poziom szumu re 1 PW Czynnik chłodniczy Napięcie / Prąd znamionowy 360 / 344 l 600 / 615 / / 435 / ,865 kwh +3 C do +8 C 5 Szkło 40 kg -ST 43 db (A) V / 1,5 A 141 / 130 l 600 / 615 / / 435 / 670 0,863 kwh +3 C do +8 C 3 Szkło 40 kg -ST 42 db (A) 310 / 284 l 600 / 615 / / 400 / ,309 kwh manualna -9 C do -30 C płyty parownika 24 kg 8 / ST 45 db (A) V / 1,5 A 139 / 129 l 600 / 615 / / 450 / 663 0,926 kwh manualna -9 C do -26 C płyty parownika 24 kg 3 / ST 42 db (A) Akcesoria Półka szklana Ramy łączeniowe, białe Szyny na rolkach Osłona parownika, biała Nóżki Czujnik temperatury NTC Konwerter z oprogramowaniem (podłączenie seryjne) * mierzone przy temperaturze otoczenia + 25 st C i ustawieniu temperatury na +5 st C w chłodziarkach i - 20 st C w zamrażarkach. 27

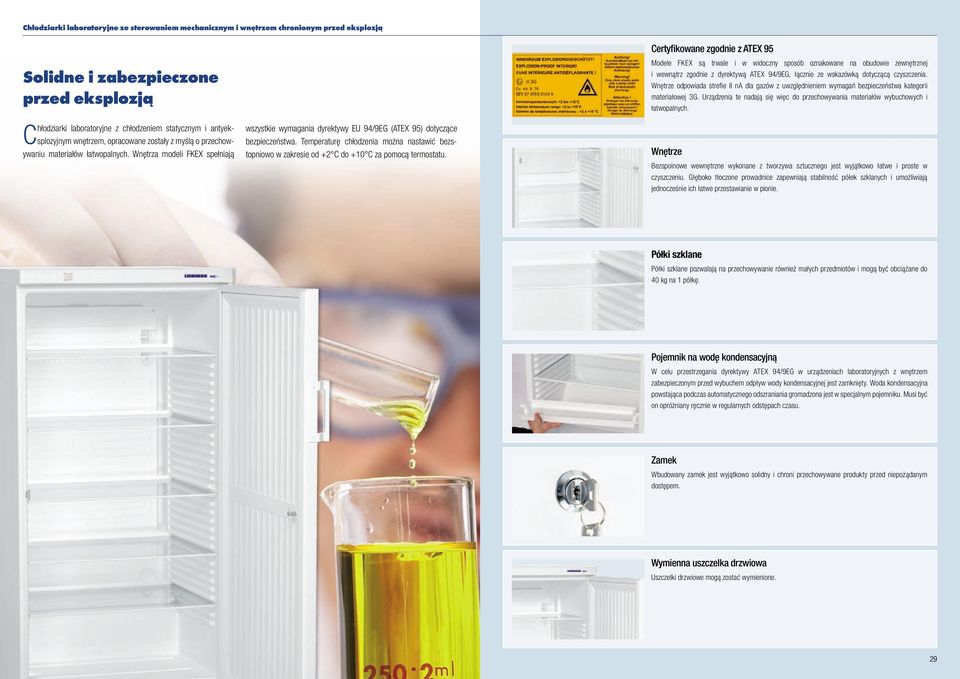

15 Chłodziarki laboratoryjne ze sterowaniem mechanicznym i wnętrzem chronionym przed eksplozją Solidne i zabezpieczone przed eksplozją Chłodziarki laboratoryjne z chłodzeniem m i antyeksplozyjnym wnętrzem, opracowane zostały z myślą o przechowywaniu materiałów łatwopalnych. Wnętrza modeli FKEX spełniają wszystkie wymagania dyrektywy EU 94/9EG (ATEX 95) dotyczące bezpieczeństwa. Temperaturę chłodzenia można nastawić bezstopniowo w zakresie od +2 C do +10 C za pomocą termostatu. Certyfikowane zgodnie z ATEX 95 Modele FKEX są trwale i w widoczny sposób oznakowane na obudowie zewnętrznej i wewnątrz zgodnie z dyrektywą ATEX 94/9EG, łącznie ze wskazówką dotyczącą czyszczenia. Wnętrze odpowiada strefi e II na dla gazów z uwzględnieniem wymagań bezpieczeństwa kategorii materiałowej 3G. Urządzenia te nadają się więc do przechowywania materiałów wybuchowych i łatwopalnych. Wnętrze Bezspoinowe wewnętrzne wykonane z tworzywa sztucznego jest wyjątkowo łatwe i proste w czyszczeniu. Głęboko tłoczone prowadnice zapewniają stabilność półek szklanych i umożliwiają jednocześnie ich łatwe przestawianie w pionie. Półki szklane Półki szklane pozwalają na przechowywanie również małych przedmiotów i mogą być obciążane do 40 kg na 1 półkę. Pojemnik na wodę kondensacyjną W celu przestrzegania dyrektywy ATEX 94/9EG w urządzeniach laboratoryjnych z wnętrzem zabezpieczonym przed wybuchem odpływ wody kondensacyjnej jest zamknięty. Woda kondensacyjna powstająca podczas automatycznego odszraniania gromadzona jest w specjalnym pojemniku. Musi być on opróżniany ręcznie w regularnych odstępach czasu. Zamek Wbudowany zamek jest wyjątkowo solidny i chroni przechowywane produkty przed niepożądanym dostępem. Wymienna uszczelka drzwiowa Uszczelki drzwiowe mogą zostać wymienione. 29

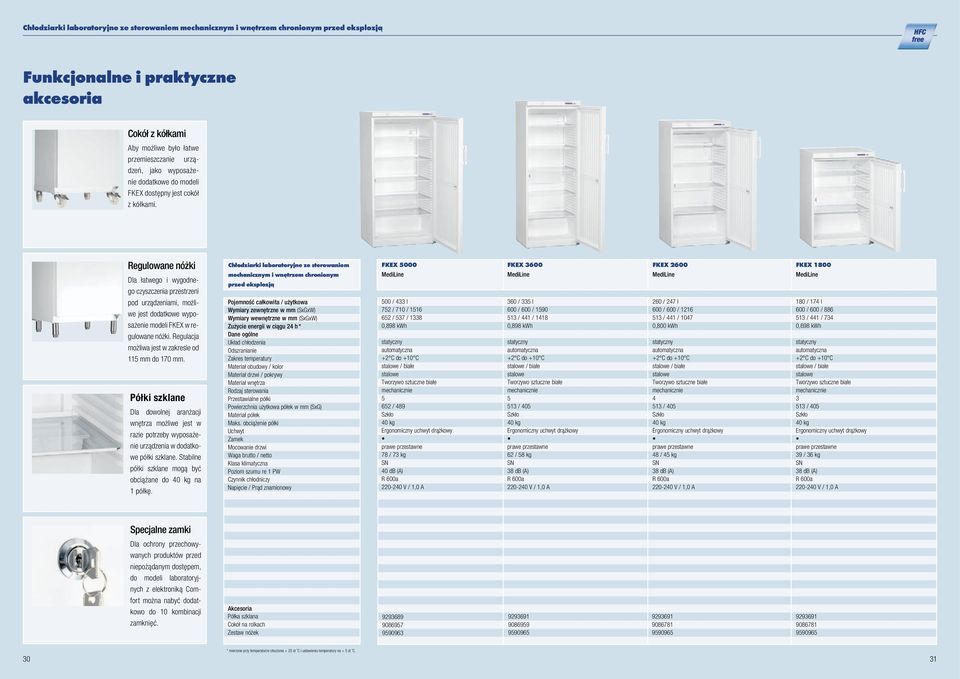

16 Chłodziarki laboratoryjne ze sterowaniem mechanicznym i wnętrzem chronionym przed eksplozją HFC free Funkcjonalne i praktyczne akcesoria Cokół z kółkami Aby możliwe było łatwe przemieszczanie urządzeń, jako wyposażenie dodatkowe do modeli FKEX dostępny jest cokół z kółkami. Regulowane nóżki Dla łatwego i wygodnego czyszczenia przestrzeni pod urządzeniami, możliwe jest dodatkowe wyposażenie modeli FKEX w regulowane nóżki. Regulacja możliwa jest w zakresie od 115 mm do 170 mm. Półki szklane Dla dowolnej aranżacji wnętrza możliwe jest w razie potrzeby wyposażenie urządzenia w dodatkowe półki szklane. Stabilne półki szklane mogą być obciążane do 40 kg na 1 półkę. Chłodziarki laboratoryjne ze sterowaniem mechanicznym i wnętrzem chronionym przed eksplozją Pojemność całkowita / użytkowa Wymiary zewnętrzne w mm (SxGxW) Wymiary wewnętrzne w mm (SxGxW) Zużycie energii w ciągu 24 h * Dane ogólne Układ chłodzenia Odszranianie Zakres temperatury Materiał obudowy / kolor Materiał drzwi / pokrywy Materiał wnętrza Rodzaj sterowania Przestawialne półki Powierzchnia użytkowa półek w mm (SxG) Materiał półek Maks. obciążenie półki Uchwyt Zamek Mocowanie drzwi Waga brutto / netto Klasa klimatyczna Poziom szumu re 1 PW Czynnik chłodniczy Napięcie / Prąd znamionowy FKEX / 433 l 752 / 710 / / 537 / ,898 kwh +2 C do +10 C mechanicznie / 489 Szkło 40 kg 78 / 73 kg 40 db (A) FKEX / 335 l 600 / 600 / / 441 / ,898 kwh +2 C do +10 C mechanicznie / 405 Szkło 40 kg 62 / 58 kg 38 db (A) FKEX / 247 l 600 / 600 / / 441 / ,800 kwh +2 C do +10 C mechanicznie / 405 Szkło 40 kg 48 / 45 kg 38 db (A) FKEX / 174 l 600 / 600 / / 441 / 734 0,698 kwh +2 C do +10 C mechanicznie / 405 Szkło 40 kg 39 / 36 kg 38 db (A) Specjalne zamki Dla ochrony przechowywanych produktów przed niepożądanym dostępem, do modeli laboratoryjnych z elektroniką Comfort można nabyć dodatkowo do 10 kombinacji zamknięć. Akcesoria Półka szklana Cokół na rolkach Zestaw nóżek * mierzone przy temperaturze otoczenia + 25 st C i ustawieniu temperatury na + 5 st C
