1 Charakterystyka i opis działania ekspresu do kawy firmy Saeco model Xsmall Cechy szczególne wyposażenia: Pełna przyjemność w kompaktowej wielkości Gorąca woda / Dysza pary z Pannarello (przystawka do spienienia mleka) Najprostsza obsługa Saeco Adapting System Automatic Dose: automatyczne ustawienie ilości mielonej kawy Pasuje również do najmniejszej kuchni Kompaktowe urządzenie z obsługą od przodu Wyposażenie Dane Możliwe jednoczesne przyrządzanie 2 filiżanek ₒ Pierścień obrotowy z lamkami identyfikatora ₒ Gorąca woda / Dysza pary ₒ Pannarello ₒ Maksymalna wysokość filiżanki w cm 12 Wyjmowalny podzespół parzenia Easy Clean ₒ System Ceramiczny młynek tarczowy ₒ Ilość mielonej kawy około 8,5 g Filtr wody Intenza opcjonalnie Dający się obracać na 3 zintegrowanych rolkach - Objętość pojemnika na kawę ziarnistą 185 g Objętość pojemnika na pozostałości kawy 8 porcji Objętość wyjmowalnego zbiornika na wodę 1,0 l Materiał, z którego wykonana jest obudowa tworzywo sztuczne ABS Materiał z którego wykonany jest podgrzewacz stal szlachetna przepływowy Ciśnienie pompy 15 bar Zasilanie / Pobór mocy 230 V / 1500 W Waga (urządzenie) 9 kg Wymiary w mm (szer. x gł. x wys) 295 x 419 x 323 Kolor zewnątrz / wewnątrz antracyt / srebrny Gwarancja na podzespół parzenia 5 lat Gwarancja na całe urządzenie 2 lata Przycisk wyboru 1 lub 2 filiżanek Dostęp od frontu do zbiornika na wodę i pojemnika na resztki kawy Gałka obrotowa do wyboru Para / Woda

2 przewód teflonowy 2x4 L=xxx mm w ekranie 4,2x8,2-L= Obieg wody uszczelka silikonowa typu OR 2015 kod zacisk widełkowy węża D4 kod pompa ekspresu ULKA EPS/S GW kod x10-L=100 kod turbina Digmesaczujnik ilości wody kod NV szybkozłączka dopasowująca rurę z przewodem silikonowym 4,2x8,3 kod ,2x8,2- L=200 kod kod zawór pary opaska zaciskowa kod do zespołu kawy 5x10-L=220 kod szybkie dopuszczanie wody 5x10-L=150 kod zawór bezpieczeństwa bar kod

3 Zbiornik na wodę Turbina Przewód silikonowy h 5 x 10 Podgrzewanie Wąż ciśnieniowy Pompa Króciec wylotowy Zawór bezpieczeństwa Korpus zaworu Wąż ciśnieniowy Przełącznik wyboru programu Zawór kawy Przewód wypływu kawy Podzespół parzenia Gorąca woda/ dysza pary Miseczka resztek kropel

4 2. Zawór sterujący Kawa / Woda / Para Funkcja:» Przełącznikiem obrotowym wybrać można pozycję ( Kawa / Gorąca woda / Para ). W zależności od tej pozycji, przy udziale sterowania wybrana zostaje na podgrzewaczu przepływowym odpowiednia temperatura, a sworzeń zaworu przestawiony zostaje mechanicznie w odpowiednie położenie.» Pozycja 1 Kawa - pozycja podstawowa Po wyborze stanu przygotowania kawy, poprzez wylot kawy uruchomione zostaje wyprowadzanie wytworzonej kawy. Pompa przetłacza wodę przez zawór, który przy ciśnieniu 4 barów (±0,5 bar) otwiera drogę do podzespołu parzenia.» Pozycja 2 (Gorąca woda) Po przekręceniu przełącznika obrotowego na pozycję Gorąca woda, wyprowadzana jest woda. Z zaworu w którym panuje ciśnienie 5 barów, woda nie może wypływać z dyszy.» Pozycja 3 (Para) Po przekręceniu przełącznika obrotowego na pozycję Para, para wyprowadzana jest po około 25 sekundach. Z zaworu, w którym panuje ciśnienie 5 barów, para nie może wypływać z dyszy. Na stronie 26 zobaczyć można opóźnienia przełączania oraz wskutek tego wyprowadzane ilości wody.

5 3. Przebieg procesu przy przełączeniu Kawa / Woda / Para około 24 sekundy 17 ml wody natychmiast około 24 sekundy 17 ml wody Woda Kawa Para natychmiast około 6-18 sekund g wody około 6-18 sekund g wody 4 Tryb testowy Aby przejść do trybu testowego przełącznik wyboru programu przekręcić na pozycję (Woda). Następnie przycisk ( mała kawa ) trzymać w stanie wciśniętym i urządzenie podłączyć do sieci. >>Tak długo jak przyciśnięty jest przycisk ( Mała kawa ) urządzenie sygnalizuje aktywny tryb testowy poprzez zmieniające się miganie diod LED - Temperatura / Alarm / Kawa). Teraz, rozpoczynając od Poziomu 0, sprawdzić można wszystkie funkcje urządzenia. Funkcje wybierać można tylko po kolei.

6 1.. Start Warunki (Poziom) 0: Zdjąć podzespół parzenia, pojemnik na pozostałości kawy, otworzyć drzwiczki, a przełącznik obrotowy ustawić w pozycji (Kawa) 2. Włożyć podzespół parzenia Miga 1x krótko 3. Włożyć pojemnik na pozostałości kawy Miga 1x krótko 4. Zamknąć drzwiczki Miga 1x krótko (Włączone) 5. Nacisnąć przycisk ( mała kawa ) (Włączone) 6. Nacisnąć przycisk ( duża kawa ) (Włączone) 7. Przełącznik obrotowy przełączyć na pozycję (Woda) (Włączone) 8. Przełącznik obrotowy przełączyć na pozycję (Para) (Włączone) >>Nacisnąć przycisk (WŁ/WYŁ) (Poziom) 1: 9.1 Nacisnąć przycisk ( mała kawa ) 9.1 Podzespół parzenia przechodzi w pozycję parzenia, pobór prądu poprawny. 9.2 Nacisnąć przycisk ( duża kawa ) 9.2 Podzespół parzenia przechodzi w pozycję parzenia, pobór prądu poprawny. 9.3 (BŁĄD) (uszkodzony mikroprzełącznik / silnik kabel JP16) 9.4 (BŁĄD) (prąd ma podzespół parzenia pracuje z trudem) (Włączone) (Włączone) (Wyłączone) (Wyłączone) Miga 9.5 (BŁĄD) (prąd > 300 ma podzespół parzenia (Włączony) pracuje z trudem, uszkodzony) >>Nacisnąć przycisk (WŁ/WYŁ) (Poziom) 2: 10 Nacisnąć przycisk ( mała kawa ) 10.1 Pompa pracuje, migają Impulsy Turbina Miga (Turbina) 10.2 (BŁĄD) (Pompa / Turbina / Kabel JP4 / JP2 uszkodzone) (Wyłączone) (Wyłączone) >>Nacisnąć przycisk (WŁ/WYŁ) (Poziom) 3: 11. Nacisnąć przycisk ( mała kawa ) 11.1 Wysterowanie na podgrzewanie (Pobór prądu kontr.) 12.1 Nacisnąć przycisk ( duża kawa ) 12.1 Młynek pracuje, Impulsy Sensor migają (3 s) Miga (Turbina) 12.2 (BŁĄD) (uszkodzony Młynek / Sensor / Kabel JP2 / JP8) (Wyłączone) (Wyłączone) >>Nacisnąć przycisk (WŁ/WYŁ) z powrotem na (Poziom) 0: Silnik podzespołu parzenia około 24V DC Pompa około 230V AC Młynek około 320V DC Podgrzewanie 230V AC Odczytanie pozycji przełącznika obrotowego odbywa się poprzez fotosensory Mikroprzełącznik podzespołu podgrzewania / pojemnika na pozostałości kawy / drzwiczek wszystkie 5V DC względem masy

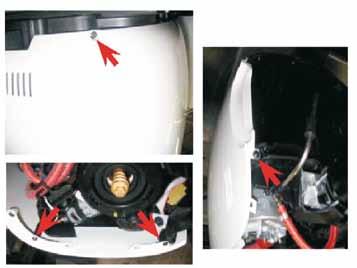

7 5. Demontaż ekspresu Zdjąć górną część obudowy 1/2) Wykręcić śruby 3/4) Środkową część obudowy odciągnąć do góry. Część środkową przy zdejmowaniu ostrożnie odciągnąć przez przycisk przeznaczony dla funkcji obsługi. Zdjąć części boczne Wykręcić śruby wkrętakiem TORX
