1 26,01,2013 Raport z badania Termowizyjnego Data raportu: Obiekt: Adres: Typ kamery: Klient: Budynek mieszkalny Flir ThermaCam T400 WES Nazwa obrazu: Dom, ekspozycja NW Parametry Temperatura otoczenia 2 C Emisyjność: 0,9 Odległość 15 Data obrazu: T max: 10 T min -2 Niniejszy raport został opracowany zgodnie z normą PN-EN 13187:2001 Właściwości cieplne budynków. Jakościowa detekcja wad cieplnych w obudowie budynku. Metoda podczerwieni.

2 WSTĘP Wstęp Niniejszy raport został sporządzony w celu zdiagnozowania anomalii w przepływie ciepła przez budynek, a co za tym idzie oceny energetycznej budynku mieszkalnego. Poszczególne zdjęcia termograficzne wykonane w zakresie spektralnym od 5 do 13µm ukazują takie miejsca poprzez zdiagnozowanie miejsc o nierównomiernym rozkładzie temperatur. W pomiarze termowizyjnym została wykorzystana paleta kolorów typu rainbow high z wysokim kontrastem, oraz Iron gorące Ŝelazo co znacznie ułatwia lokalizację tych, Ŝe miejsc. W celu prawidłowego odczytu termogramu, naleŝy porównać odczyt temperatury w miejscu pomiaru do temperatury tła. Badanie przeprowadzono w warunkach całkowitego zachmurzenia utrzymującego się od kilku dni. Badania termowizyjne budynków są szybką i niezawodną metodą oceny izolacyjności cieplnej budynków. Polegają na pomiarze natęŝenia promieniowania elektromagnetycznego (w zakresie promieniowania podczerwonego), które jest emitowane przez wszystkie ciała o temperaturze wyŝszej od temperatury zera bezwzględnego (-273,15 o C). Pomiary te są pomiarami nieinwazyjnymi, bezdotykowymi i umoŝliwiają określenie rozkładu temperatury na całej powierzchni badanego obiektu. Na dokładność termograficznego pomiaru temperatury ma wpływ wiele czynników towarzyszących pomiarowi. Dokładny pomiar rozkładu temperatury wymaga dodatkowych zabiegów mających na celu określenie emisyjności badanej powierzchni, wyeliminowanie wpływu ewentualnych błędów w jej określeniu oraz określenie wpływu otoczenia na wynik pomiaru. Z powodu tych trudności w termowizyjnych badaniach izolacyjności cieplnej ścian budynków stosuje się na ogół podejście jakościowe lokalizując jedynie miejsca o podwyŝszonej temperaturze i tym samym o nadmiernych stratach ciepła, nie dąŝąc się do wyznaczenia dokładnej wartości temperatury. Termografia określenie i przedstawienie rozkładu temperatury powierzchni oraz pomiar natęŝenia promieniowania podczerwonego z powierzchni, z uwzględnieniem interpretacji przypadkowych zjawisk wywołujących zniekształcenia obrazów cieplnych. Raport z badania termowizyjnego 2

3 WSTĘP Przeprowadzanie pomiarów termowizyjnych Ogólne warunki przeprowadzania termowizyjnych badań budynków określone są w normie PN-EN 13187:2001. Ogólnie, zewnętrzne badania termowizyjne budynków naleŝy przeprowadzać w następujących warunkach: 1. RóŜnica temperatury pomiędzy temperaturą w pomieszczeniu i temperaturą zewnętrzną nie powinna być mniejsza niŝ 20K. 2. Pomiary naleŝy przeprowadzać w warunkach braku oświetlenia słonecznego (po zachodzie słońca lub rano (lepiej). 3. NaleŜy wybrać dzień pochmurny, nie jest korzystnie przeprowadzać pomiary w dzień bezchmurny, mroźny. 4. Ściany powinny być suche. 5. Dom powinien być stabilnie nagrzany (wybrać okres ustabilizowanej temperatury zewnętrznej). 6. Nie otwierać okien. 7. Unikać ostrych kątów patrzenia na obiekt. 8. Trudno bada się okna (szyby), szyby okienne są nieprzepuszczalne dla promieniowania o długości fali >5 mikrometrów czyli dla kamer LW, badanie kamerą SW da równieŝ wynik zafałszowany poniewaŝ kamera zobaczy przez okno promieniowanie wnętrza pomieszczenia. 9. Zasadniczo nie powinny wystąpić na ścianach miejsca o temperaturze niŝszej od temperatury powietrza. (dotyczy badania od wewnątrz). 10. Zawilgocenie ścian powoduje obniŝenie temperatury od środka. Raport z badania termowizyjnego 3

4 WSTĘP Sprzęt pomiarowy: 1.,Kamera termowizyjna XXXXXXXXXX - rozdzielczość: XXXXXXXXXXXXXX - zakres spektralny: XXXXXXXXXXXXXXXXXX - rozdzielczość spektralna: XXXXXXXXXXX - zakres temperatur: od XXXXXXXXXX 2. Termometr termoelektryczny. Zakres: XXXXXXXXXXXXX 3. Oprogramowanie XXXXXXXXXXXX Literatura pomocnicza: 1. Termowizja w podczerwieni. Podstawy i zastosowania, Bogusław Więcek i Gilbert De Mey, wydawnictwo PAK 2011r, ISBN ; 2. Inwentaryzacja rzeczywistych strat ciepła przez przegrody budynków z wykorzystaniem termografii Tomasz Kisilewicz, Alina Wróbel, Andrzej Wróbel, ISBN , 2008r. 3. Polska Norma PN-EN 6946, Opór cieplny i współczynnik przenikania ciepła. 4. Termografia Budynków Jan Jaworski, ISBN Według rozporządzenia ministra infrastruktury z dnia r (warunki techniczne jakim powinny odpowiadać budynki) ściany zewnętrzne budynków powinny mieć współczynnik przenikania nie wyŝszy niŝ 0,30 W/m2K. Uwagi: Obliczanie w Polsce współczynników przenikania ciepła przez mur mają podstawową wadę, są obliczane przy załoŝeniach: 1- ciepło w przegrodzie termicznej idzie prostopadle do niej 2-zawilgocenie nie ma wpływu na przewodność cieplną. Co jest nie zgodne z zasadami fizyki budowli. Raport z badania termowizyjnego 4

5 Usterka Nierównomierna temperatura na przegrodach zewnętrznych Stwierdzono Nie stwierdzono Zimne naroŝa Brak izolacji belek nadproŝy Brak izolacji wieńców Mostki termiczne pochodzące od płyt balkonowych Słaba izolacja fundamentu Punktowe mostki termiczne Szczeliny pomiędzy płytami izolacji Nieprawidłowa izolacja wnęk okiennych Nierównomierny rozkład temperatur na sufitach Usterki uszczelek okiennych Nieprawidłowo osadzone okna Wycieki Strata ciepła do przestrzeni nieogrzewanej Zawilgocenie przegród Drzwi zewnętrzne o słabej izolacji Nieprawidłowo zaizolowany właz strychowy Nieprawidłowo izolowane przewody CO,CWU Raport z badania termowizyjnego 5

6 OBLICZENIA Obliczenia współczynnika przenikania ciepła od strony wewnętrznej dla wybranych termogramów: Obliczenia współczynników dla strony nr:28 Parametr Symbol Wartość Jednostka Temperatura w pomieszczeniu T p 22,1 C Temperatura ściany wewnątrz pomieszczenia T w 19,7 C Temperatura zewnętrzna T a 2,5 C T bezwzględna 295,1 K 292,7 K 275,5 K Stała Stefana-Boltzmanna Emisyjność Radiacyjny współczynnik przejmowania ciepła Symbol Konwekcyjny współczynnik przejmowania ciepła α k 1,77 W/(m 2 *K) Współczynnik przejmowania ciepła α 6,95 W/(m 2 *K) Strumień ciepła q 17,72 2 W/m Współczynnik przenikania ciepła U w 0,90 W/(m 2 *K) σ ε α r Wartość Jednostka 5,67E-08 W/(m 2 *K 4 ) 0, ,18 W/(m 2 *K) Obliczenia współczynników dla pozostałych termogramów: Strona T p [ C] T w [ C] T a [ C] U w [W/(m 2 *K)] ,3 2,5 4, ,6 2,5 1, ,2 2,5 4, ,2 2,5 3, ,5 2,5 1,44 2 α = ε σ ( T + T ) ( T + T q r = ε σ p w α k = 1,42( Tp Tw ) α = α r + α k U w = T p p 2 w 4 4 ( T T ) + 1,65( T p Tw p q T a w 1/ 4 ) ) 4/3 Podstawa: Termowizja w podczerwieni. Podstawy i zastosowania B. Więcek, G. De Mey. Wydawnictwo PAK, 2011r. Raport z badania termowizyjnego 5

7 ELEWACJA Parametry: -1 C 2 C Ekspozycja Wpływ otoczenia SE niski Wilgotność - Rozkład temperatur prawidłowy i równomierny. Raport z badania termowizyjnego 8

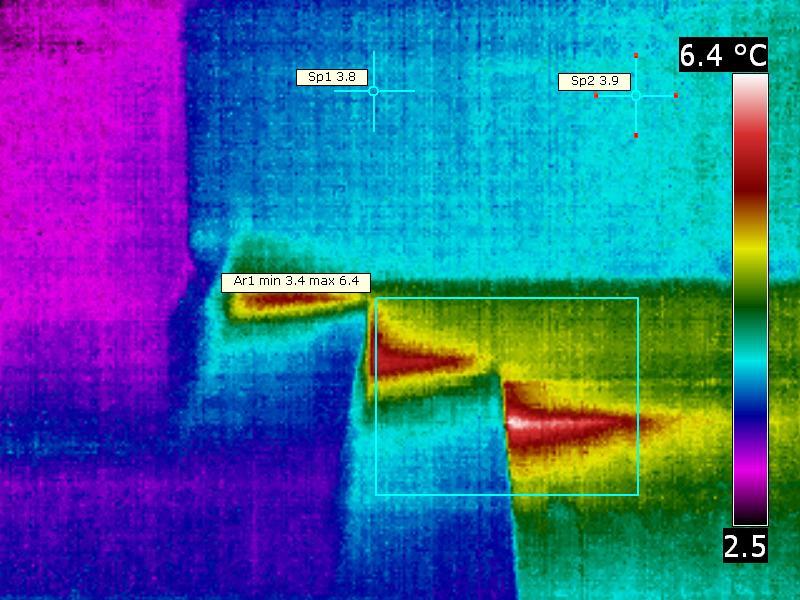

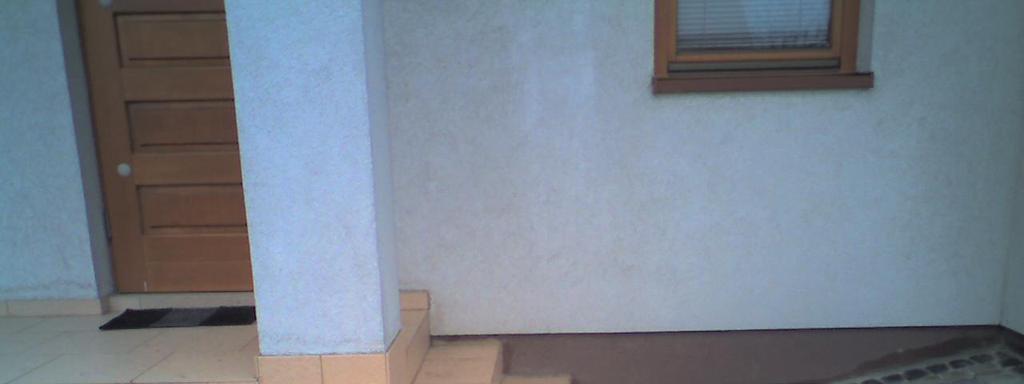

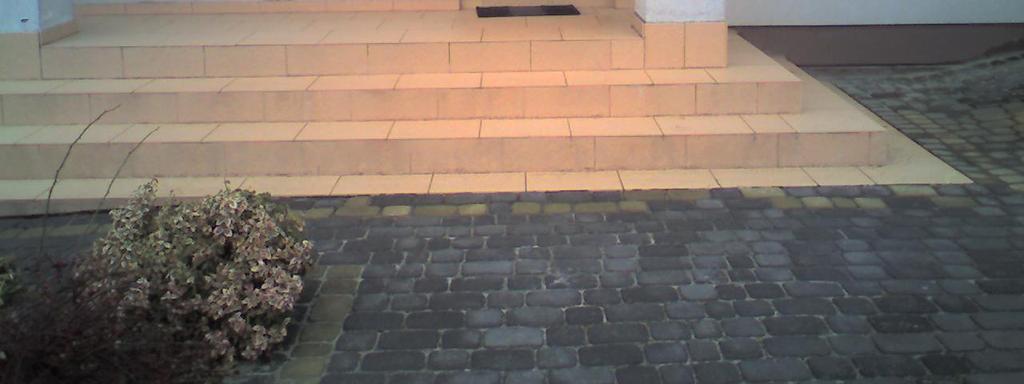

8 ELEWACJA Parametry: -1 C 2 C Ekspozycja Wpływ otoczenia SE niski Wilgotność - Wpływ schodów jako wspólnego elementu termicznego wychodzącego poza obrys budynku. Raport z badania termowizyjnego 9

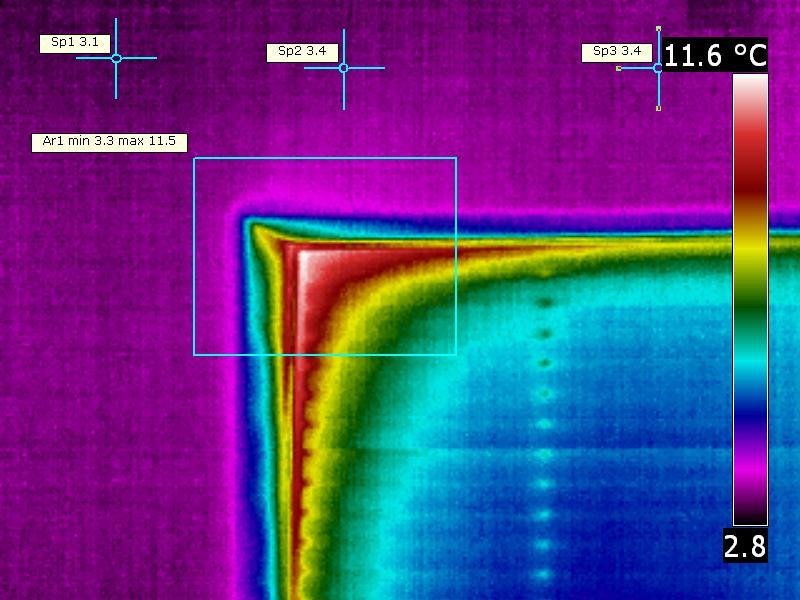

9 ELEWACJA Parametry: -1 C 2 C Ekspozycja Wpływ otoczenia SE niski Wilgotność - Wada w osadzeniu. Raport z badania termowizyjnego 10

10 ELEWACJA Parametry: -1 C 2 C Ekspozycja Wpływ otoczenia SE niski Wilgotność - Rozkład temperatur prawidłowy i równomierny. Raport z badania termowizyjnego 11

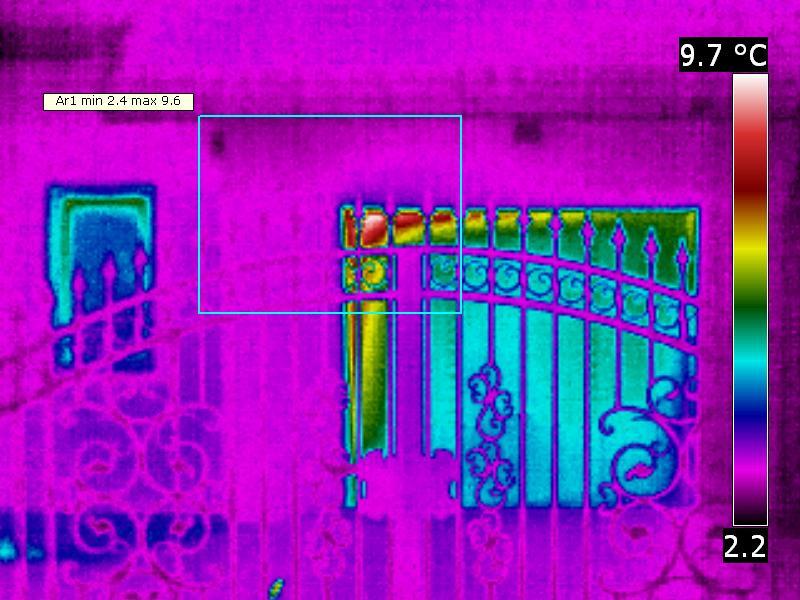

11 ELEWACJA Parametry: -1 C 2 C Ekspozycja Wpływ otoczenia SE niski Wilgotność - Osadzenie rolety garaŝowej. Raport z badania termowizyjnego 12

12 ELEWACJA Parametry: -1 C 2 C Ekspozycja Wpływ otoczenia NE niski Wilgotność - Rozkład temperatur prawidłowy i równomierny. Raport z badania termowizyjnego 13

13 ELEWACJA Parametry: -1 C 2 C Ekspozycja Wpływ otoczenia NE niski Wilgotność - Elewacja wykazuje prawidłowy rozkład, poza wskazanymi miejscami. Raport z badania termowizyjnego 14

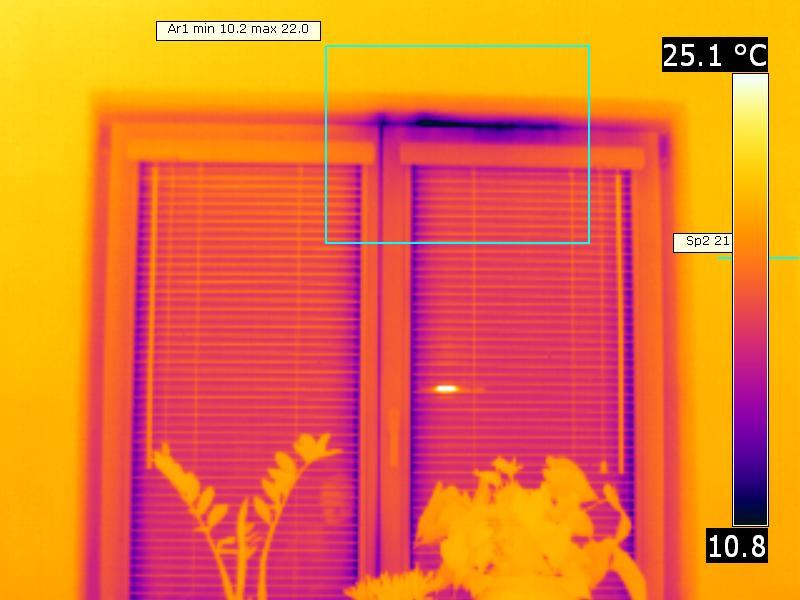

14 WNĘTRZE Parametry: 23 C 23 C Ekspozycja - Wpływ otoczenia - Wilgotność 35% Infiltracja powietrza zewnętrznego poprzez uszkodzenie uszczelki okna. Raport z badania termowizyjnego 27

15 WNĘTRZE Parametry: 23 C 23 C Ekspozycja - Wpływ otoczenia - Wilgotność 35% Osadzenie parapetu. Raport z badania termowizyjnego 28

16 WNĘTRZE Parametry: 23 C 23 C Ekspozycja - Wpływ otoczenia - Wilgotność 35% Infiltracja powietrza zewnętrznego poprzez uszkodzenie uszczelki okna. Raport z badania termowizyjnego 29

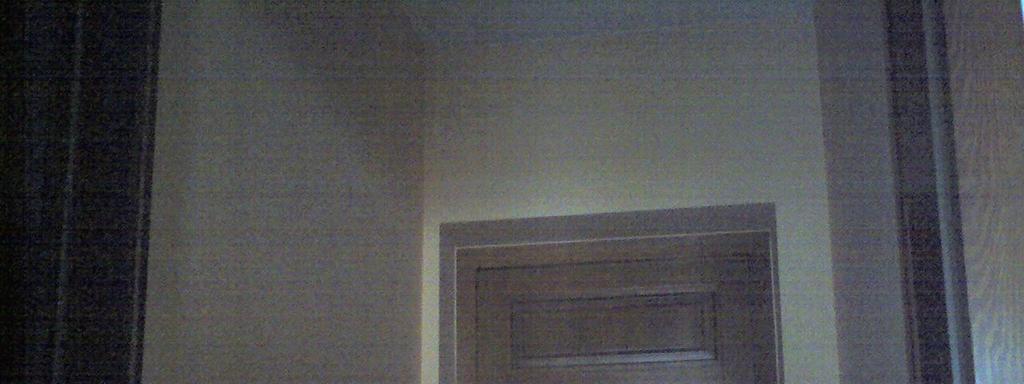

17 WNĘTRZE Parametry: 23 C 23 C Ekspozycja - Wpływ otoczenia - Wilgotność 35% Nieszczelność drzwi. Parametry: Raport z badania termowizyjnego 30

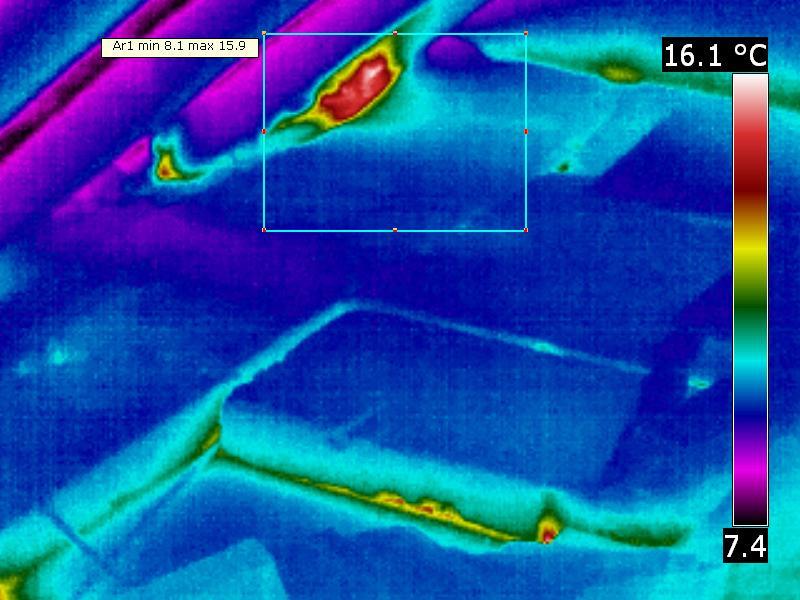

18 WNĘTRZE 23 C 23 C Ekspozycja - Wpływ otoczenia - Wilgotność 35% Nieciągłość oraz wady w poprowadzeniu izolacji. Raport z badania termowizyjnego 31

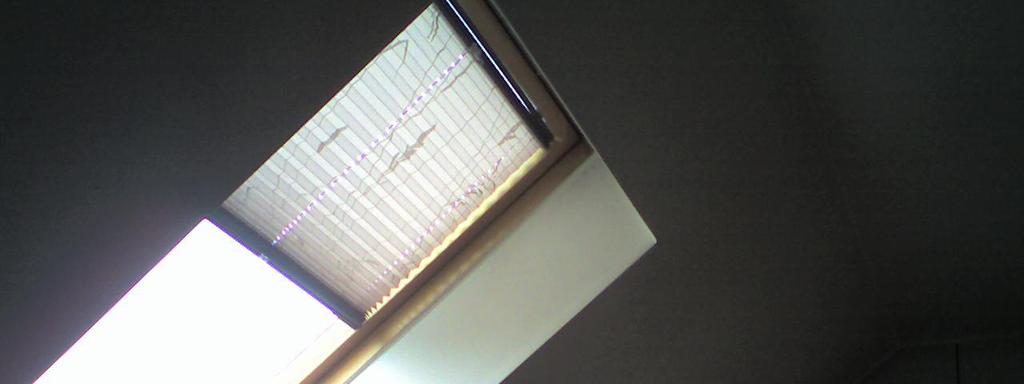

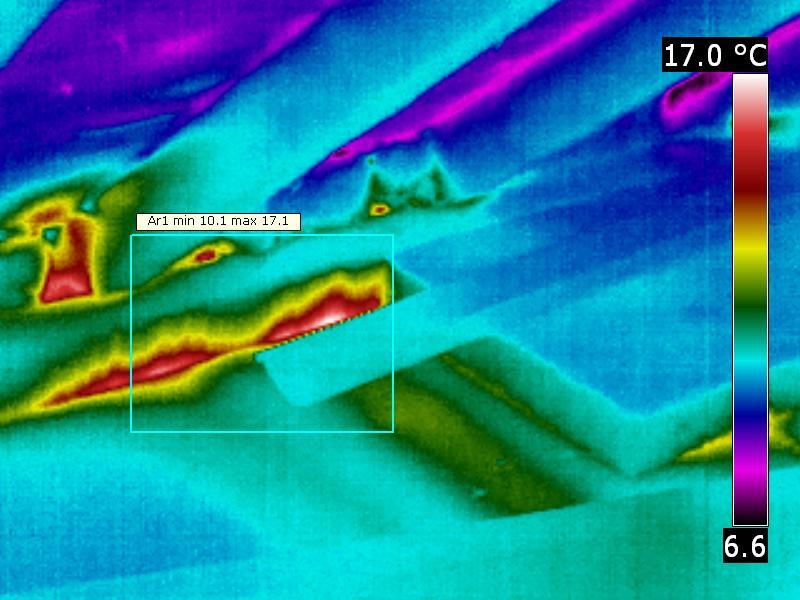

19 Parametry: WNĘTRZE 9 C 9 C Ekspozycja - Wpływ otoczenia - Wilgotność - Bardzo duŝa strata do przestrzeni nieogrzewanej. Raport z badania termowizyjnego 32

24 PODSUMOWANIE Podsumowanie: Badanie termograficzne budynków zostało przeprowadzone w bardzo dobrych warunkach tj: było całkowite zachmurzenie, od kilku dni utrzymywała się temperatura około 0, badanie zostało wykonane w godzinach porannych, w budynkach była utrzymywana stała nie zmienna temperatura od dłuŝszego czasu. Na podstawie danych pomiarowych z miejsca badania moŝna ustalić dość dokładna opinię. nie ujawniło powaŝnych zmian w termice budynku. Wnioski: Prawidłowy rozkład temperatur na zewnątrz elewacji. Pewne straty ciepła poprzez elementy wychodzące poza obrys budynku. Brak wycieków. Nielicznie występujące nieprawidłowo osadzone okna., wynikać to moŝe z faktu zaistnienia degradacji pianki montaŝowej. Prawidłowy rozkład temperatur na ściance fundamentowej. Elewacja ocieplona prawidłowo. Strata ciepła poprzez roletę garaŝową. Straty do przestrzeni nieogrzewanej poddasza. Niestaranności w ułoŝeniu izolacji na ściankach szkieletowych. Licznie występujące wady uszczelek. Raport z badania termowizyjnego 70

25 PODSUMOWANIE Przykład systemu ocieplania poddaszy. Do raportu dołącza się przykłady wad budowlanych innych budynków w celu porównawczym. KONIEC Raport z badania termowizyjnego 71
