Mikrometry cyfrowe i mikrometry z licznikiem mechanicznym Strona 37. Wyposażenie mikrometrów Strona 96. Głowice mikrometryczne Strona 112

Transkrypt

1 Mikrometry Mikrometry cyfrowe i mikrometry z licznikiem mechanicznym Strona 37 Wyposażenie mikrometrów Strona 96 Głowice mikrometryczne Strona 112 Wyposażenie głowic mikrometrycznych Strona

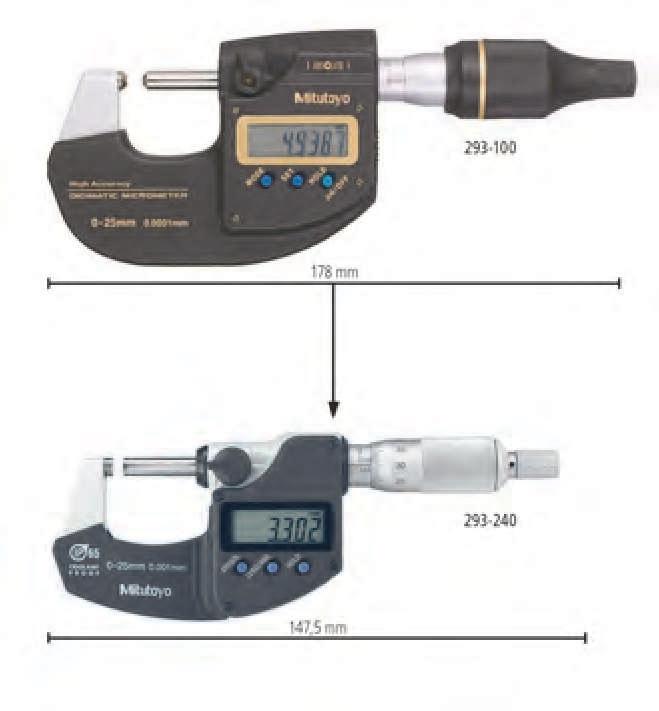

2 Wysokiej dokładności Mikrometr Digimatic Absolute Funkcje Seria 293 ON/OFF Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia Funkcja blokady HOLD Wyjście danych PRESET Zmiana rozdzielczości Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Płaskość,3 µm Równoległość,6 µm Powierzchnia ø3,2 mm, węglik spiekany, pomiarowa docieranie Wrzeciono Z blokadą wrzeciona, ø6,35mm, skok gwintu wrzeciona,5mm Nacisk pom. 7-9 N Zasilanie Bateria litowa (CR232) x 1 System pomiarowy Indukcyjny czujnik obrotowy typu ABS Czas życia baterii ok. 2 lata Dostawa W zestawie: etui, klucz, śrubokręt, 1 bateria, okładzina termiczna, świadectwo sprawdzenia Wyposażenie specjalne Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych Seria 293 Ten mikrometr umożliwia pomiary z rozdzielczością,1 µm i jest idealny dla klientów, chcących wykonywać wysokiej dokładności pomiary przy użyciu narzędzia ręcznego (np. dla potrzeb analizy R&R). Posiada on następujące zalety: Wysokiej dokładności mikrometr Digimatic wykorzystuje innowacyjny obrotowy przetwornik ABS (Absolute) o rozdzielczości,1 µm oraz wysokiej precyzji technologię wytwarzania śruby w celu zredukowania błędu przyrządu do,5 µm i uzyskania wyższej dokładności bez poświęcania właściwości użytkowych. Wysokiej sztywności kabłąk i zaawansowany mechanizm stałego nacisku (7-9N) oferują większą stabilność pomiaru. Mikrometr wysokiej dokładności z okładziną termiczną (wyposażenie standardowe) Rozdzielczość Błąd przyrządu Waga [g] ,1 mm/,5 mm (przełączane) ±,5 µm 4 Artykuły eksploatacyjne Opis 5SAA217D Bateria litowa CR mm ø ø Rozdzielczość cyfrowa,1µm Zeskanuj kod QR swoim urządzeniem mobilnym i oglądaj na YouTube filmy z naszymi produktami. Porównywalne rozmiary: Wysokiej dokładności mikrometr z kabłąkiem o wysokiej sztywności i zwykły mikrometr z kabłąkiem standardowym 37

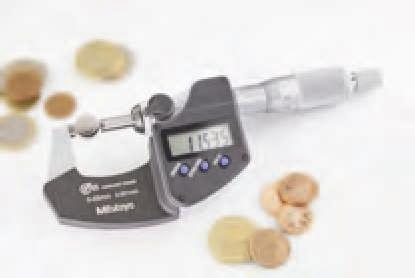

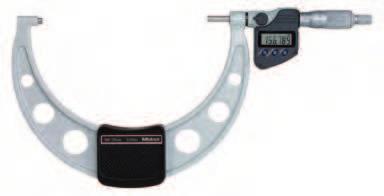

3 Mikrometr Digimatic QuantuMike IP65 Seria 293 Mikrometr o 2mm skoku gwintu wrzeciona oferujący czterokrotnie szybszy posuw niż mikromery standardowe. Mikrometr QuantuMike IP65 Digimatic posiada następujące zalety: Szybki pomiar osiągany jest dzięki posuwowi 2mm na każdy obrót bębna! Około 4 razy szybszy posuw niż w przypadku standardowego mikrometra o skoku gwintu wrzeciona,5mm. Przyrząd oferuje niespotykaną dokładność, z błędem granicznym ±1µm (modele o zakresie 75 mm lub mniejszy. Podwójne działanie oferowane przez funkcję grzechotki w bębnie i mechanizm szybkiego posuwu zapewniają niezwykłą łatwość użytkowania przy pomiarze jedną ręką czy przy zamocowaniu na statywie. Doskonała odporność na przenikanie wody i pyłu (poziom ochronności IP65) umożliwia używanie go przy obróbce przedmiotów, gdzie może dochodzić do zachlapania chłodziwem. Tylko dla -25, 25-5 mm Funkcje Seria 293 ORIGIN (do 1 m ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia Funkcja blokady HOLD Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm Płaskość,3 µm Równoległość 1 µm modele do 5 mm 2 µm modele do 1 mm Powierzchnie Z węglika spiekanego, docierane Wrzeciono Z blokadą, ø6,35mm, skok gwintu 2mm Nacisk pom N Czas życia baterii około 1,2 roku Dostawa Z etui, kluczem, wzorcem (od 25 mm wzwyż) i świadectwem sprawdzenia (zakres -5 m Dokładność L a b Waga Wyjście danych [µm] [g] ± ± ±1 25 9, ±1 25 9, ±1 5 12, ±1 5 12, ± ± Kolorowe nasadki grzechotki Wyposażenie specjalne Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 4GAA9 Czerwona nasadka grzech. 4GAA91 Żółta nasadka grzechotki 4GAA92 Zielona nasadka grzechotki 4GAA93 Niebieska nasadka grzech. 4AAB28 Szara nasadka grzechotki Artykuły eksploatacyjne Opis Bateria SR-44 4GAA899 Czarna nasadka grzechotki 1 2 a L b ø obrót ø 19.3 Standard Posuw wrzeciona,5 mm 1 : Grzechotka w bębnie 2 : Grzechotka w pokrętle Zeskanuj kod QR swoim urządzeniem mobilnym i oglądaj na kanale YouTube filmy z naszymi produktami. QuantuMike 2, mm 38

4 Funkcje Seria 293 ORIGIN (do 1 m ZERO / ABS przełączane 2 x PRESET (powyżej 1 m Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia Funkcja blokady HOLD Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm chromowane, ø18 mm Płaskość,3 µm Równoległość 1 µm dla modeli do 5 mm 2 µm dla modeli do 1 mm 3 µm dla modeli do 175 mm 4 µm dla modeli do 275 mm 5 µm dla modeli powyżej 3 mm Powierzchnie Końcówki z węglika spiekanego, docierane Wrzeciono Z blokadą, ø 6,35 mm, skok gwintu,5 mm Nacisk pom. 5-1 N Czas życia baterii ok. 2,4 roku dla modeli do 1 mm ok. 1,2 roku dla modeli powyżej 1mm Dostawa W zestawie etui, klucz, 1 bateria, wzorzec (od 25 mm wzwyż), świadectwo sprawdzenia (zakres -5 m Wyposażenie specjalne Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 Artykuły eksploatacyjne Opis Bateria SR-44 Mikrometr Digimatic IP65 model metryczny Seria 293 Wytrzymały mikrometr metryczny z wyjściem i bez wyjścia danych o niespotykanej dokładności. Mikrometr Digimatic IP65 posiada następujące zalety: Niespotykana dokładność z błędem granicznym ±1µm (modele o zakresie 75 mm i mniejszy z grzechotką w bębnie z grzechotką Z grzechotką Dokładność L a b c Waga Wyjście danych [µm] [g] ± ± ± ± ± ± ± ± ±2 132,8 5,3 16,7 76, ±2 158,2 5,7 18, ±3 183,6 6,1 19, ±3 28,8 6,3 18, ±3 234,2 6,7 16, ± , ± , ±4 39 6, * wymiarów -1 mm patrz na następnej stronie Tylko dla -25, 25-5 mm Wydłużony czas życia baterii (ok. 87 godz. ciągłego użytkowania) Z grzechotką w bębnie Dokładność Wyjście danych Waga [µm] [g] ± ± ± ± ± ± ± ±2 625 * wymiarów -1 mm patrz na następnej stronie Zeskanuj kod QR swoim urządzeniem mobilnym i oglądaj na kanale YouTube filmy z naszymi produktami. 39

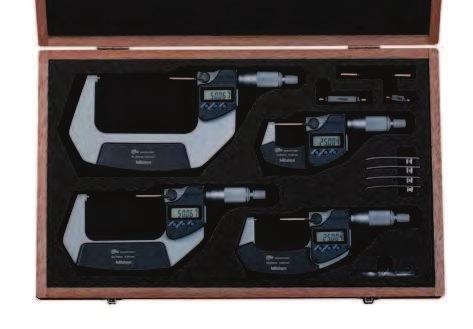

5 Mikrometr Digimatic IP65 model metryczny Seria Zestaw mikrometrów Mikrometry metryczne o niespotykanej dokładności oraz wysokiej wytrzymałości. Dostępne w wersji z wyjściem danych lub bez tylko dla -25mm, 25-5mm Funkcje ORIGIN (do 1 m ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia Funkcja blokady HOLD Seria Zestaw mikrometrów Dokładność Patrz poszczególne przyrządy Rozdzielczość,1 mm chromowane, ø18 mm Płaskość,3 µm Równoległość 1 µm dla modeli do 5 mm 2 µm dla modeli do 1 mm Powierzchnie Końcówki z węglika spiekanego, docierane Wrzeciono Z blokadą wrzeciona ø 6,35 mm, skok gwintu wrzeciona,5 mm Nacisk pom. 5-1 N Czas życia baterii około 2,4 roku Dostawa Z etui, kluczem, bateriami, wzorcem (od 25 mm wzwyż), certyfikatem inspekcji (zakres -5 m W zestawie/ Z grzechotką Wyjście danych Skład zestawu / ceramiczny wzorzec ustawczy 25 mm / / wzorzec ustawczy 25 mm oraz 5 mm / / / wzorzec ustawczy 25 mm, 5 mm oraz 75 mm Wyposażenie specjalne Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 Artykuły eksploatacyjne Opis Bateria SR mm 25-5 mm 5-75 mm 75-1 mm Z grzechotką powyżej 1 mm 4

6 Mikrometr Digimatic 3-5 mm Funkcje Seria 293 ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) 2 nastawy wstępne Sygnalizacja niskiego napięcia HOLD Wyjście danych Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm chromowane Płaskość,6 µm Równoległość 5 µm dla modeli do 375 mm 6 µm dla modeli do 475 mm 7 µm dla modeli do 5 mm Powierzchnie Z węglika spiekanego, docierane Wrzeciono Z blokadą, ø 8 mm, skok gwintu,5 mm, Nacisk pom N Czas życia baterii około 1,8 roku Dostawa Z etui, wzorcem nastawczym, kluczem, 2 bateriami Wyposażenie specjalne Opis 4AZB512 Kabel Digimatic z przyciskiem danych (1 4AZB513 Kabel Digimatic z przyciskiem danych ( Kabel Digimatic z przyciskiem danych ( Kabel Digimatic z przyciskiem danych (2 2AZD79C Kabel danych U-WAVE z przyciskiem danych 6ADV38C Kabel USB Input Tool Direct z przyciskiem danych (2 Seria 293 Standardowe mikrometry Digimatic o zakresach pomiarowych 3-5 mm posiadające następujące zalety: Obrotowy wyświetlacz w zakresie 33 ułatwia odczyt w każdej pozycji. pomiarowy 3-5mm. Dokładność L a Waga [µm] [g] ± ± ± ± ± ± ± ± Artykuły eksploatacyjne Opis Bateria SR-44 Kabel skierowany w dół 4AZB512, 4AZB513 Wyświetlacz obracany w zakresie 33 Kabel ułożony w kierunku bębna ,

7 Mikrometr Digimatic Seria 293 Standardowy model mikrometra Digimatic o przystępnej cenie, posiadający następujące zalety: Model ekonomiczny o uproszczonej funkcjonalności. Z wyjściem danych lub bez. Dostępny w wersji z grzechotką lub sprzęgłem ciernym w bębnie zapewniającymi stały nacisk pomiarowy Funkcje Seria 293 ORIGIN Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia Dokładność Rozdzielczość Patrz tabele (z wyłączeniem błędu kwantyzacji),1 mm chromowane, ø18 mm,3 µm/,12 2 µm/,8 Z węglika spiekanego, docierane Płaskość Równoległość Powierzchnie Wrzeciono ø 6,35 mm, skok gwintu,5 mm Nacisk pom. 5-1 N Czas życia baterii około 2,4 roku (ok. 87 godzin) Dostawa W zestawie z etui, kluczem i 1 baterią Artykuły eksploatacyjne Opis Bateria SR-44 Z grzechotką Dokładność Waga [µm] [g] ±

8 Mikrometr zewnętrzny o nieobrotowym wrzecionie Funkcje Seria 46 ORIGIN ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia HOLD Wyjście danych Seria 46 Ten mikrometr posiada następujące cechy: Przesuwne, nieobrotowe wrzeciono Grzechotka Wyjście danych Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm chromowane ø 18 mm Płaskość,3 µm Równoległość 3 µm/,12 modele do 75 mm 4 µm/,16 modele od 75 mm Powierzchnie końcówki węglikowe, docierane Wrzeciono Z blokadą wrzeciona, ø 6,35 mm, skok gwintu wrzeciona,5mm Nacisk pom. 3-8 N Czas życia baterii około 1,2 roku Dostawa W zestawie etui, wzorzec, nastawczy (od 25 mm w górę), klucz Wyposażenie specjalne Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych ( Dokładność L a b c Waga [µm] [g] ±3 58,2 2,5 7, ±3 83,2 2,5 1, ±3 18,2 2,5 11, ±4 15,3 2,8 14, b L Artykuły eksploatacyjne a Opis Bateria SR c ø14 ø18 b a L - 75 mm ø18 c 75-1 mm 43

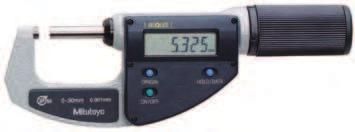

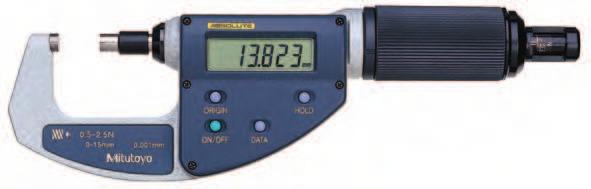

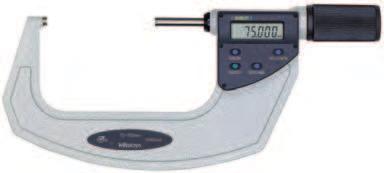

9 c Mikrometr Digimatic ABSOLUTE QuickMike Seria 293 Mikrometr szybkiego działania o nieobrotowym wrzecionie. Mikrometr QuickMike ABSOLUTE Digimatic posiada następujące zalety: 1 mm na obrót daje 2x krótszy czas ustawiania niż w przypadku typu standardowego. Ochrona IP54 pozwala na użytkowanie w szerszym zakresie środowisk pracy (tylko, gdy nie jest stosowany kabel danych). Zastosowanie liniału go ABSOLUTE oznacza brak ograniczeń prędkości przesuwu. Większy zakres pomiarowy - 3 mm (1,2") w porównaniu ze standardowym zakresem pomiarowym mikrometrów - 25 mm (1") Dokładność L a b c Waga [µm] [g] ±2 34,8 2,8 6, ±2 34,8 2,8 6, ±2 59,8 2,8 8, ±3 84,8 2,8 1, ±3 19,8 2,8 1, Funkcje ORIGIN ZERO / ABS przełączane ON/OFF Sygnalizacja niskiego napięcia HOLD Wyjście danych Seria do: Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm Płaskość,3 µm Równoległość 2 µm modele do 8 mm 3 µm modele do 15 mm Powierzchnie Z węglika spiekanego, docierane Wrzeciono ø 6,35 mm, nieobrotowe, skok gwintu wrzeciona 1 mm Nacisk pom. 5-1 N Czas życia baterii ok. 3 lata (-3 m, 1 rok (> 3 m Dostawa W zestawie etui, wzorzec (od 25 mm wzwyż), 1 bateria Wyposażenie specjalne Opis Kabel Digimatic ( Kabel Digimatic (2 2AZD79E Kabel sygnałowy U-Wave 6ADV38E Kabel USB ITD (2 Artykuły eksploatacyjne Opis Bateria SR-44 mm b L a ø ze statywem (wyposażenie opcjonalne) Absolute z punktem zerowym Szybkie ustawianie Detektor Skok gwintu wrzeciona 1mm ORIGIN Ten mikrometr posiada mechanizm wrzeciona umożliwiający posuw 1 mm/obr. (skok gwintu wrzeciona,5 m. Dzięki czemu szybkość posuwu jest dwadzieścia razy większa niż w innych mikrometrach. 44

10 Funkcje ORIGIN ZERO / ABS przełączane ON/OFF Sygnalizacja niskiego napięcia HOLD Wyjście danych PRESET Seria do: Mikrometr Digimatic ABSOLUTE QuickMike Seria 227 Mikrometr o regulowanym nacisku pomiarowym, umożliwiający pomiary różnorodnych materiałów.mikrometr ABSOLUTE Digimatic QuickMike posiada następujące cechy: Zaprojektowany do zastosowań wymagających stałego i niskiego nacisku go, takich jak pomiary filcu, gumy, kartonu, płótna itp. Regulowany nacisk pomiarowy dla dopasowania do różnego typu materiałów Szybki posuw wrzeciona 1 mm/obr. Nieobrotowe wrzeciono i talerzykowe powierzchnie Kierunek pomiaru poziomy Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm Płaskość,3 µm Powierzchnie Z węglika spiekanego, docierane Wrzeciono ø 6,35 mm, nieobrotowe, skok gwintu 1 mm Równoległość 2 µm Czas życia baterii Około 1 roku, około. 3 lat (227-25, ) Dostawa Z etui, wzorcem (dla modeli 1-3 m, śrubokrętem i 1 baterią Wyposażenie specjalne Opis Kabel Digimatic ( Kabel Digimatic (2 2AZD79E Kabel sygnałowy U-Wave 6ADV38E Kabel USB ITD (2 Dokładność [µm] Nacisku pomiarowy dokładność (1) [N] Nacisk pomiarowy nastawy(¹) [N] Waga [g] ±2 ±,1 + (nastawa nacisku/1),5; 1; 1,5; 2; 2, ±2 ±,1 + (nastawa nacisku/1),5; 1; 1,5; 2; 2, ±2 ±,4 + (nastawa nacisku/1) 2; 4; 6; 8; ±2 ±,4 + (nastawa nacisku/1) 2; 4; 6; 8; ±2 ±,4 + (nastawa nacisku/1) 2; 4; 6; 8; (1) Zapewniona tylko dla pomiarów w położeniu poziomym przyrządu w zakresie ±3 stopni. Artykuły eksploatacyjne Opis Bateria SR a L b 4 mm ø ø N a 63.8 L b N L a b L a b Regulowany nacisk pomiarowy 45

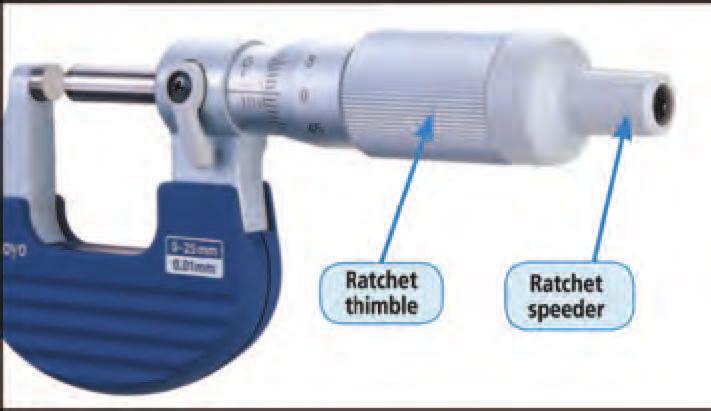

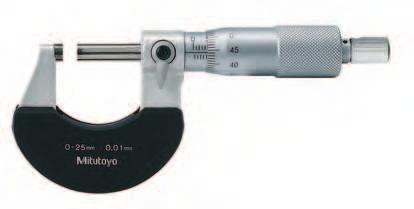

11 Mikrometr z grzechotką w bębnie Seria 12 Mikrometry z grzechotką w bębnie posiadają nowy mechanizm zapewniający spójne i wiarygodne wyniki pomiarów przy użytkowaniu jedną ręką, nawet przez niedoświadczonego operatora. Funkcja sprzęgła (grzechotka) działa zarówno przy kręceniu bębnem jak i pokrętłem szybkiego posuwu, ułatwiając operowanie jedną ręką. Wyraźnie słyszalne działanie grzechotki upewnia operatora, że pomiar został wykonany ze stałą, zadaną siłą Podziałka Dokładność Waga [µm] [g] ,1 mm ± ,1 mm ± ,1 mm ± ,1 mm ±2 27 Dokładność Patrz tabele chromowane, ø19 mm Płaskość,6 µm Powierzchnie Z węglika spiekanego, docierane Wrzeciono Z blokadą wrzeciona, ø 6,35 mm, skok gwintu,5 mm Nacisk pom. 5-1 N Równoległość 2 µm Dostawa W zestawie etui, klucz, wzorzec nastawczy (od 25 mm wzwyż), certyfikat inspekcji Wyposażenie specjalne 4GAA899 4GAA9 4GAA91 4GAA92 4GAA93 Artykuły eksploatacyjne 4AAB28 Opis Czarna nasadka grzechotki Czerwona nasadka grzech. Żółta nasadka grzechotki Zielona nasadka grzechotki Niebieska nasadka grzech. Opis Szara nasadka grzechotki ø19-25 mm ø mm Kolorowe nasadki pokrętła grzechotki (wyposażenie opcjonalne) 46

12 Dokładność Patrz tabele Podziałka,1 mm chromowane, ø18 mm Płaskość,6 µm Powierzchnie Z węglika spiekanego, docierane Wrzeciono Z blokadą wrzeciona, ø 6,35 mm, skok gwintu,5 mm Nacisk pom. 5-1 N Równoległość 2 µm dla modeli do 75 mm 3 µm dla modeli 75-1 mm Dostawa Etui, klucz, wzorzec (od 25 mm wzwyż), certyfikat inspekcji (zakres -5 m Mikrometr zewnętrzny Seria 12 Nowej generacji mikrometr zewnętrzny zapewniający dokładne i wiarygodne pomiary. Izolowany cieplnie kabłąk, ścięty (od strony kowadełka) dla umożliwienia pomiaru w trudno dostępnych miejscach. Grzechotka zapewnia stały nacisk pomiarowy. Tylko dla -25 oraz 25-5 mm Dokładność L a b c d [µm] ±2 3,3 2, , ±2 55,3 2, , ±2 8,3 2, , ±3 15,3 2, ,35 Zestaw mikrometrów Waga Modele w zestawie [g] , 12-32, 12-33, 12-34, 3 wzorce nastawcze

13 c c Mikrometr zewnętrzny Seria 13 Ten mikrometr zewnętrzny jest przedstawicielem nowej generacji dokładnych i niezawodnych urządzeń pomiarowych. Jego zaletą jest: Lekka konstrukcja warsztatowa Tylko dla modeli -25 oraz 25-5 mm Podziałka,1 mm Dokładność L a b c d Waga [µm] [g] ±2 3,3 2, , ±2 55,3 2, , Dokładność Patrz tabele Podziałka,1 mm /,1 mm chromowane Płaskość,6 µm/,24 modele do 3 mm 1 µm/,4 modele od 3 mm Powierzchnie Z węglika spiekanego, docierane Wrzeciono Skok gwintu,5 mm, z blokadą wrzeciona Równoległość (2+L/1) µm (m, L = zakres maks. Nacisk pom. 5-1 N (od 1 mm w górę : 5-15 N) N Dostawa Etui, wzorzec (od 25 mm w górę), klucz, świadectwo sprawdzenia (zakres -5 m b a L ø18 17 Podziałka,1 mm Dokładność L a b c d Waga [µm] [g] ±2 3,3 2, , ±2 55,3 2, , ±2 8,3 2, , ±3 15,3 2, , ±3 132,8 5, , ±3 158,2 5, , ±4 183,6 6, , ±4 28,8 6, , ±4 234,2 6, , ± , , ± , , ±5 39 6, , ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± Modele do 75 mm b L a 27.5 c ø18 Modele 75 mm do 3 mm okładziną izolacyjną b ø12 L a 35 5 Modele powyżej 3 mm ø8 ø21 48

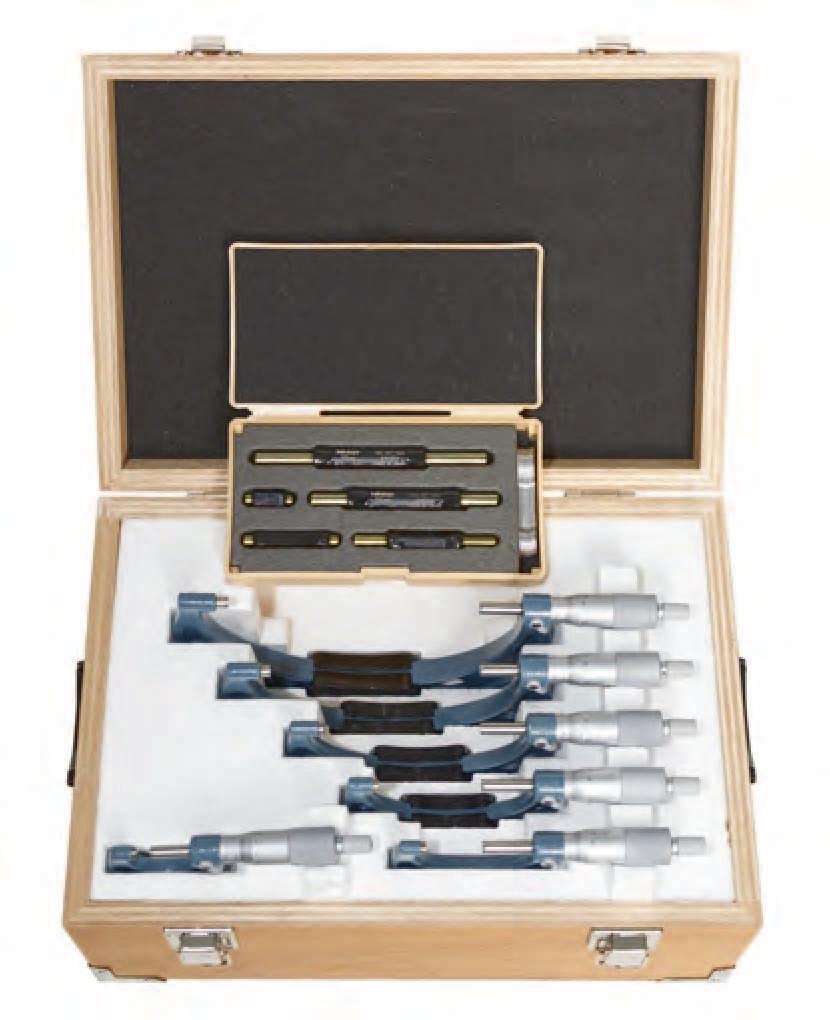

14 Podziałka,1 mm Zestaw mikrometrów zewnętrznych Seria 13 Nowej generacji mikrometry zewnętrzne zapewniające dokładne i wiarygodne pomiary. Lekka konstrukcja warsztatowa. Zestaw dostarczany jest w drewnianej skrzynce Zestaw mikrometrów Waga Modele w zestawie [g] , , , 2 wzorce nastawcze , , , , , , 5 wzorców nastawczych , , , , , , 6 wzorców nastawczych Wszystkie mikrometry od do w jednym zestawie, 11 wzorców nastawczych 93 49

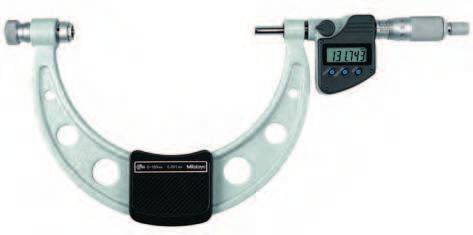

15 Mikrometr zewnętrzny z licznikiem Seria 193 Mikrometr zewnętrzny z licznikiem mechanicznym posiada następujące zalety: Szybki i bezpośredni odczyt wartości. Licznik eliminuje błędy odczytu Dokładność Patrz tabele Podziałka,1 mm;,1 mm Odczyt licznika,1 mm chromowane Płaskość,6 µm Równoległość (2+L/1) µm, L = zakres maks. (m Powierzchnie Węglikowe, docierane Wrzeciono Z blokadą wrzeciona, ø 6,35 mm, skok gwintu,5 mm Nacisk pom N Dostawa W zestawie z etui, wzorcem (od 25 mm wzwyż) i kluczem 1. Z grzechotką (odczyt,1 m Dokładność L a b c Waga [µm] [g] ±2 3 2, ± ± ± Z grzechotką (odczyt,1 mm przy wykorzystaniu noniusza) Dokładność L a b c Waga [µm] [g] ±2 3 2, ± ± ± Zestaw mikrometrów Waga Modele w zestawie [g] , , , 2 wzorce nastawcze , , , , 3 wzorce nastawcze 1367 b L a 27.5 c ø18 5

16 Mikrometr zewnętrzny Digimatic o wymiennych kowadełkach Seria 34 Seria 34 Funkcje ZERO / ABS przełączane ON Auto wyłączanie (po 2 min. bezczynności) 2 nastawy wstępne Sygnalizacja niskiego napięcia Funkcja blokady HOLD Wyjście danych do: Mikrometr zewnętrzny o bardzo szerokim zakresie pomiarowym i następujących cechach: Łatwo wymieniane kowadełka zwiększające zakres pomiarowy. Grzechotka zapewniająca spójność pomiarów. do 3 mm Dokładność Rozdzielczość Płaskość Równoległość Powierzchnie Wrzeciono Czas życia baterii Nacisk pom. Dostawa Wyposażenie specjalne ±(4+L/75) µm, L = zakres maks. (m (z wyłączeniem błędu kwantyzacji),1 mm;,1 mm;,1 mm ( ) chromowane ø18 mm, ø21 mm (powyżej 3 m,6 µm, 1 µm (powyżej 3 m 2µm dla modeli do 75mm 3µm dla modeli do 15mm (2+R/1)µm dla modeli powyżej 15mm, R = zakres maks. (m ±[ (R/4)] dla modeli powyżej 6 R = zakres maks. (cale) Kowadełko: hartowana, docierana, Wrzeciono: węglikowa, docierana Z blokadą wrzeciona, ø6,35 mm, ø8 mm (powyżej 3 m, skok gwintu wrzeciona,5 mm około 1,2 roku, około 1,8 roku (powyżej 3 m 5-1 N, 1-14 N (powyżej 3 m N Z etui, wzorcem, kowadełkami, kluczem i 1 baterią (2 baterie powyżej 3 m Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 4AZB512 Kabel Digimatic z przyciskiem danych (1 4AZB513 Kabel Digimatic z przyciskiem danych ( Kabel Digimatic z przyciskiem danych ( Kabel Digimatic z przyciskiem danych (2 2AZD79C Kabel danych U-WAVE z przyciskiem danych 6ADV38C Kabel USB Input Tool Direct z przyciskiem danych (2 5CZA662/5CZA663/2AZD79B/6ADV38B dla modeli do 3 mm 4AZB512/4AZB513/959149/95915/2AZD79C/6ADV38C dla modeli powyżej 3 mm Artykuły eksploatacyjne Opis Bateria SR Dedykowane wzorce Wymienne kowadełka Ochrona IP65 Waga [kg] szt. 6, szt. 6 1, szt. 4 2, szt. 4 4, szt. 4 5, szt. 4 6, szt. 4 8, szt. 4 9, szt. 4 1,9 4AZB512 4AZB Modele powyżej 3 mm 51

17 Mikrometr zewnętrzny o wymiennych kowadełkach Seria 14 Mikrometr zewnętrzny o bardzo szerokim zakresie pomiarowym i następujących cechach: Łatwo wymieniane kowadełka zwiększające zakres pomiarowy. Grzechotka zapewniająca spójność pomiarów A Dedykowane wzorce Wymienne kowadełka Waga [kg] , A , A , A , A , A , A , A , A , A , A , A , A , A ,78 Dokładność Podziałka Płaskość Równoległość Powierzchnie Wrzeciono Nacisk pom. Dostawa ±(4+L/75) µm, L = zakres maks. (mm,1 mm chromowane, ø 18 mm (do 3 m, ø 21 mm (powyżej 3 m,6 µm dla modeli do 3 mm 1 µm dla modeli powyżej 3 mm 2µm dla modeli do 75mm, 3µm dla modeli do 15mm, (2+L/1) µm dla modeli powyżej 15mm, L = zakres maks. (m Hartowana, docierana (kowadełko); węglikowa, docierana (wrzeciono) Z blokadą, ø 6,35 mm (do 3 m, ø 8 mm (powyżej 3 m, skok gwintu wrzeciona,5 mm 5-1 N, 1-14 N (powyżej 3 m N W zestawie etui, wzorzec nastawczy, kowadełka, klucz 52

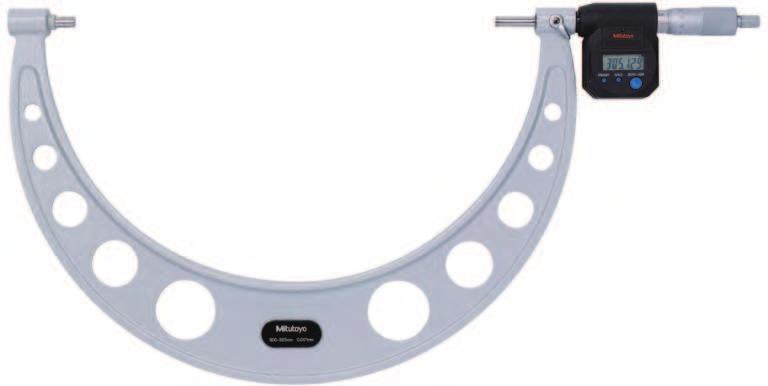

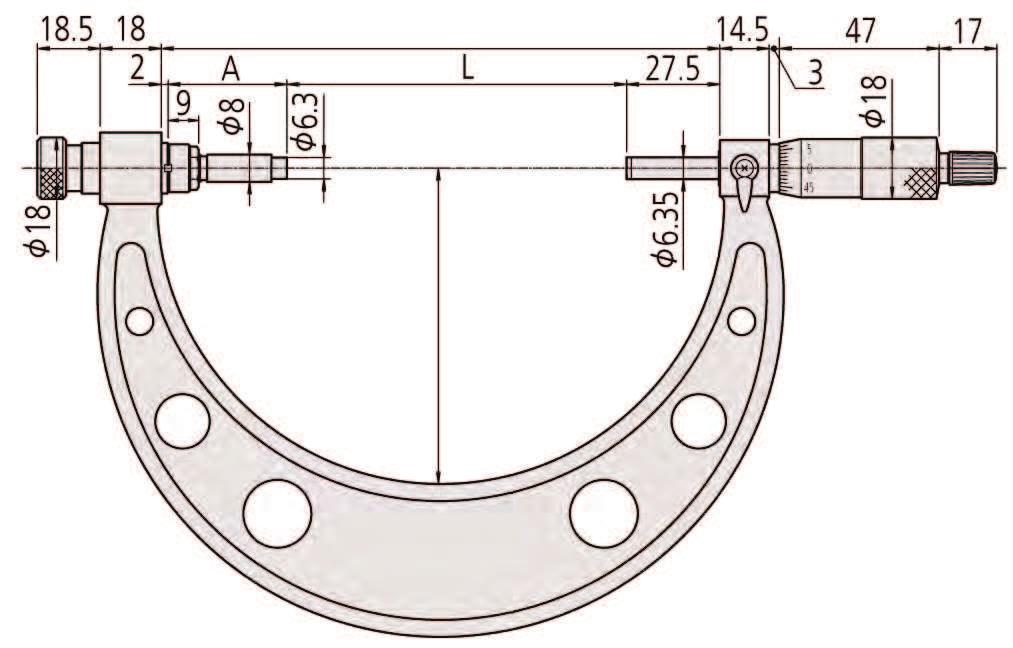

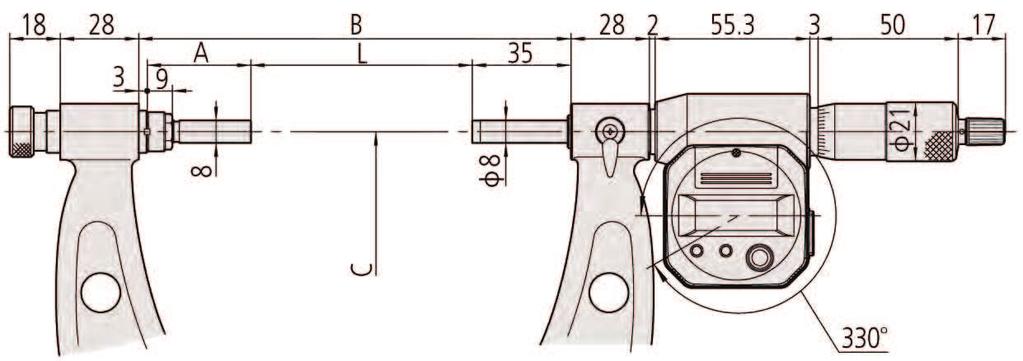

18 Mikrometr zewnętrzny o wymiennych kowadełkach Seria 14/34 Opcjonalne wymienne kowadełka, których można używać z serią 14 oraz 34 Uwaga: Wartości B mm oraz C mm są ważne dla wszystkich produktów w poniższej tabeli: B mm: Wartość dla zakresu go: /15 mm: 164,5; 15/3 mm: 314,5; 3/4 mm: 425; 4/5 mm: 525; 5/6 mm: 625; 6/7 mm: 725; 7/8 mm: 825; 8/9 mm: 925; 9/1 mm: 125 C mm: Wartość dla zakresu go: /15 mm: 93; 15/3 mm: 166; 3/4 mm: 224; 4/5 mm: 273; 5/6 mm: 332; 6/7 mm: 382; 7/8 mm: 43; 8/9 mm: 48; 9/1 mm: 53-3 mm Ident kowadełka wymiennego M1 mm M2 mm M3 mm M4 mm M5 mm M6 mm L=/15 mm L=15/3 mm A mm mm Ident kowadełka wymiennego M3 mm M4 mm M5 mm M6 mm L=3/4 mm L=4/5 mm L=5/6 mm L=6/7 mm L=7/8 mm L=8/9 mm L=9/1 mm A mm

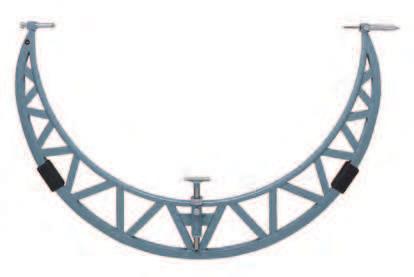

19 Mikrometr zewnętrzny o przesuwnym kowadełku Seria 15 Mikrometr zewnętrzny dostarczany z kołnierzami przedłużającymi. Kołnierze mają stabilną, mocną i lekką konstrukcję wykorzystującą rury, idelną dla dużych mikrometrów. Wrzeciono o powiększonym w stosunku do standardowego zakresie przesuwu 5 mm. Przestawne kowadełko z kołnierzem powiększa jeszcze bardziej zakres pomiarowy. Wzorce nastawcze z zestawu pokrywają cały zakres pomiarowy. Dokładność ±(6+L/75) µm, L = zakres maks. (m Podziałka,1 mm chromowane, ø21 mm Płaskość 1,3 µm Równoległość (2+L/1) µm (m, L = zakres maks. Powierzchnie Z węglika spiekanego, docierane Wrzeciono Z blokadą wrzeciona, Ø 8 mm skok gwintu wrzeciona,5 mm Nacisk pom. 5-1 N Dostawa Etui, wzorce nastawcze (2 szt.), nastawny ogranicznik (dla modeli o zakresie powyżej 1m Kołnierz przedłużający: 5 mm Kowadełka z kołnierzem Waga [kg] , , , , , , , , , , , , , , ,76 Kołnierz przedłużający: 5 mm, 1 mm Kowadełka z kołnierzem Waga [kg] , 1 13, , 1 15, , 1 17, , 1 2, , 1 22,76 Zastosowanie regulowanej podpórki na przedmiocie Kowadełko z kołnierzem L a (odłegłość do podpórki przedmiotu) 1-12 mm mm mm mm mm L ø8 ø ø 21 a mm 17 54

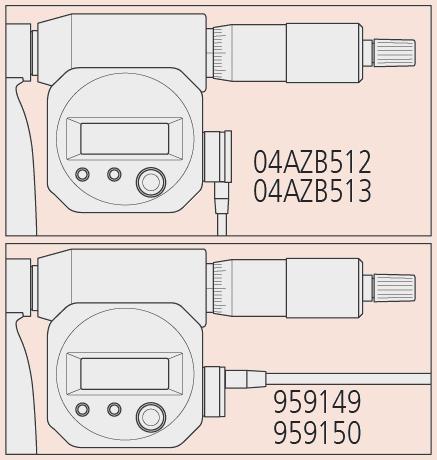

20 Funkcje ORIGIN ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) 2 nastawy wstępne Sygnalizacja niskiego napięcia HOLD Wyjście danych Seria do: Mikrometr do blachy Digimatic Seria 389 Mikrometr Digimatic do blach posiada głęboki kabłąk umożliwiający pomiar grubości blach. A Dokładność Patrz tabela (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm Nacisk pomiarowy 3-8, 1-14 ( ) N chromowane, ø 18 mm / ø 21 mm Płaskość,6µm - modele o głębokości kabłąka 16/165mm, 1µm - modele o głębokości 33mm Równoległość 3 µm Powierzchnie Z węglika spiekanego, docierane Wrzeciono Z blokadą wrzeciona, ø 6,35 mm ( ), skok gwintu,5 mm Czas życia baterii ok. 1,2 roku/1,8 roku ( ) Dostawa W zestawie etui, klucz, 1 bateria/ 2 baterie ( ) Wyposażenie specjalne Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 4AZB512 Kabel Digimatic z przyciskiem danych (1 4AZB513 Kabel Digimatic z przyciskiem danych ( Kabel Digimatic z przyciskiem danych ( Kabel Digimatic z przyciskiem danych (2 2AZD79C Kabel danych U-WAVE z przyciskiem danych 6ADV38C Kabel USB Input Tool Direct z przyciskiem danych (2 4AZB512/4AZB513/959149/95915/2AZD79C/6ADV38C dla Dokładność Końcówki IP65 Waga [µm] [g] A ± B ± C ± A ± A ± B ± C ±4 92 B C ø8 ø21 33 Artykuły eksploatacyjne Opis Bateria SR mm / 25-5 mm Kabel Digimatic dla

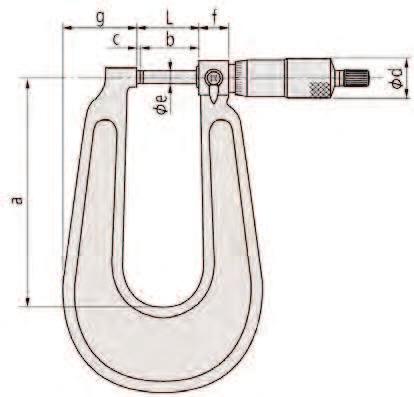

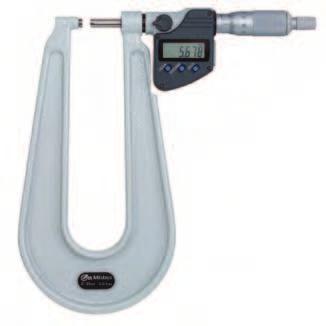

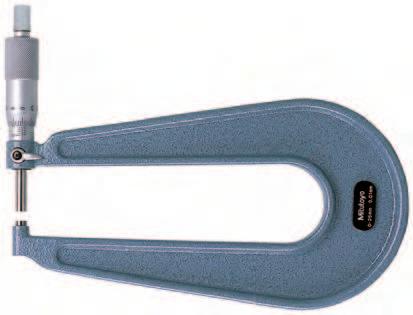

21 Mikrometr do blachy Seria 118 Mikrometr do blach posiada głęboki kabłąk, umożliwiający pomiar grubości blach i płyt w większej odległości od krawędzi niż w przypadku mikrometrów standardowych Dokładność Patrz tabele Podziałka,1mm chromowane, ø 18 mm Płaskość,6 µm - modele o głębokości kabłąka 11/16/165 mm, 1 µm - modele o głębokości kabłąka 3 mm Równoległość 3 µm Powierzchnie Końcówki węglikowe, docierane Wrzeciono Z blokadą wrzeciona, głębokość kabłąka do 15 mm : ø 6,35 mm głębokość kabłąka do 3 mm : ø 8 mm, skok gwintu wrzeciona,5 mm, Nacisk pom. 3-8 N Dostawa Z etui, kluczem i wzorcem nastawczym (od 25 mm wzwyż) Dokładność L a b c d e f g Waga Końcówki [µm] [g] A ±4 3, ,5 2,8 18 6,35 14, A ±4 3, ,5 2,8 18 6,35 14, A ±5 38, , A ±4 55, ,5 2,5 18 6,35 14, B ±4 3, ,5 2,8 18 6,35 14, C ±4 3, ,5 2,8 18 6,35 14, C ±4 55, ,5 2,5 18 6,35 14, Typ A Płaska-Płaska Typ B Sferyczna-Płaska Typ C Sferyczna-Sferyczna 56

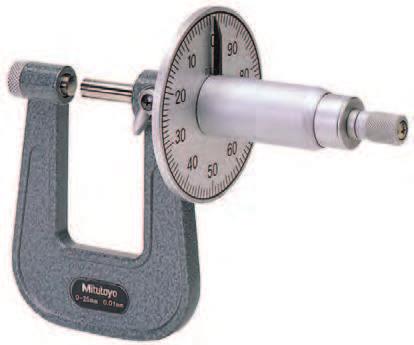

22 Mikrometr do blachy z tarczą odczytową Dokładność Podziałka Powierzchnie Wrzeciono Patrz tabela,1 mm chromowane Wypukłe kowadełko i płaskie wrzeciono Z blokadą wrzeciona, Ø 6,35 mm Seria 119 Mikrometr do pomiaru grubości blach posiadający następujące cechy: Głęboki kabłąk umożliwiający pomiary grubości blach. Tarcza z łatwą do odczytu skalą. Seria 119 wyposażona jest w tarczę ułatwiającą szybki odczyt Model z odczytem z tarczy Dokładność Prześwit Waga [µm] [g] ± mm SR2 5 ø6 ø19 57

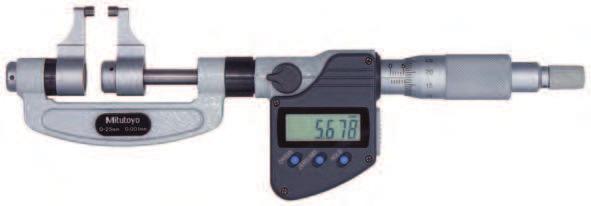

23 Mikrometr szczękowy Digimatic Seria 343 Mikrometr Digimatic o szczękach suwmiarkowych został zaprojektowany specjalnie do pomiarów w trudno dostępnych miejscach Dokładność L a b c Waga [µm] [g] ±5 55,5 27,5 1,6 32, ±6 8,5 27,5 1,6 32, ±7 15,5 27,5 1,6 32, ±8 13,5 27,5 1,6 32,9 44 Funkcje Seria 343 ORIGIN ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia HOLD Wyjście danych Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm chromowane, ø 18 mm Płaskość,3 µm Równoległość (3+L/75) µm, L = zakres maks.(m Powierzchnie Z węglika spiekanego, docierane Wrzeciono Z blokadą wrzeciona, ø 6,35 mm, skok gwintu,5 mm Nacisk pom. 1-6 N Czas życia baterii około 1,3 roku Dostawa Z etui, wzorcem nastawczym (od 25 m, kluczem i 1 baterią Wyposażenie specjalne c ø L 14 a b Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 Artykuły eksploatacyjne Opis Bateria SR-44 ø13 ø18 58

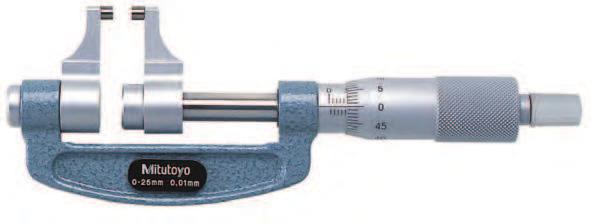

24 Mikrometr szczękowy Dokładność Patrz tabele Podziałka,1mm chromowane, ø 18 mm Płaskość,3 µm Równoległość (3+L/75) µm (m L = zakres maks.(m Powierzchnie Z węglika spiekanego, docierane Wrzeciono ø 6,35 mm, skok gwintu,5 mm Nacisk pom. 1-6 N Dostawa W zestawie etui, wzorzec nastawczy (od 25 mm w górę), klucz Seria 343 Mikrometr o szczękach suwmiarkowych został zaprojektowany specjalnie do pomiarów w trudno dostępnych miejscach Dokładność L a b c Waga [µm] [g] ±5 59,8 31,8 1,6 28, ±6 84,8 31,8 1,6 28, ±7 19,8 31,8 1,6 28, ±8 134,8 31,8 1,6 28, ±9 159,8 31,8 1,6 28, ±9 184,8 31,8 1,6 28, ±1 29,8 31,8 1,6 28, ±1 234,8 31,8 1,6 28, ±11 255,8 27,8 14,5 32, ±11 28,8 27,8 14,5 32, ±12 35,8 27,8 14,5 32, ±12 33,8 27,8 14,5 32,5 92 mm 59

25 Mikrometr uniwersalny Seria 116 Ten uniwersalny mikrometr z wymiennymi końcówkami posiada następujące zalety: Jego nieobrotowe wrzeciono dopuszcza siedem kształtów opcjonalnych wymiennych końcówek kowadełka/wrzeciona (płaskie, sferyczne, punktowe, nożowe, dyskowe i ostrzowe) zwiększających zakres zastosowań Dostępne są również opcjonalne pary końcówek kowadełko/wrzeciono do pomiarów gwintów (pasujące do siebie pryzma i stożek). Dokładność Podziałka Wrzeciono Nacisk pom. Dostawa Patrz tabele,1mm chromowane, ø18 mm Ø 8 mm, skok gwintu wrzeciona,5 mm 5-1 N W zestawie z etui, wzorzec nastawczy gładki i z gwintem 6 (od 25 mm wzwyż), klucz, bez wymiennych końcówek kowadełka/ wrzeciona Dokładność Waga [µm] [g] ± ± ø ø6 ø6 2 SR ø.3 ø2 ø11.1 ø4 ø6 Wyposażenie specjalne Opis Para spasowanych końcówek kowadełko/wrzeciono (płaskie) Para spasowanych końcówek kowadełko/wrzeciono (stopniowane) Para spasowanych końcówek kowadełko/wrzeciono (sferyczne) Para spasowanych końcówek kowadełko/wrzeciono (punktowe) Para spasowanych końcówek kowadełko/wrzeciono (nożowe) Para spasowanych końcówek kowadełko/wrzeciono (dyskowe) Para spasowanych końcówek kowadełko/wrzeciono (ostrzowe) par końcówek pomiarowych - nr od do par końcówek do pomiarów gwintów metrycznych o skoku,4-7 mm : -,4-,5 mm/64-48tpi ( ) -,6-,9 mm/44-28tpi ( ) - 1-1,75 mm/24-14tpi ( ) mm/13-9tpi ( ) - 3,5-5mm/8-5TPI ( ) -5,5-7mm/4,5-3,5TPI ( ) Wymienne zestawy i pary końcówek kowadełka / wrzeciona ø3.5 6

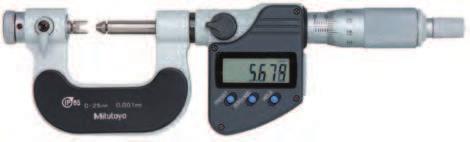

26 Mikrometr do gwintów Digimatic o wymiennych końcówkach Funkcje Seria 326 ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) 2 nastawy wstępne Sygnalizacja niskiego napięcia Funkcja blokady HOLD Wyjście danych Seria 326 Mikrometr do gwintów Digimatic dostępny z opcjonalnymi, wymiennymi końcówkami kowadełkami i wrzecionami umożliwiającymi pomiary szerokiego zakresu średnic podziałowych gwintów metrycznych oraz calowych gwintów Whitwortha i UNF. Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm chromowane, ø18 mm Wrzeciono Z blokadą wrzeciona, ø 6,35 mm, skok gwintu,5 mm Nacisk pom. 5-1 N Czas życia baterii około 1,2 roku Dostawa Z etui, wzorcem nastawczym (6 ) (od 25 mm w górę), kluczem i 1 baterią Wymienne końcówki kowadełka/ wrzeciona nie dołączone Wyposażenie standardowe Opis Wzorzec nastawczy 25 mm/ Wzorzec nastawczy 5 mm/ Wzorzec nastawczy 75 mm/6 Wyposażenie specjalne Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych ( Wzorzec nast. 25 mm/ Wzorzec nast. 5 mm/ Wzorzec nast. 75 mm/ Wzorzec nast. 1 mm/55 Artykuły eksploatacyjne Opis Bateria SR z opcjonalną końcówką Dokładność A B Waga [µm] [g] ±4 39, ±4 64, ± ±5 115,6 65, mm Wymienne końcówki kowadełka i wrzeciona w spasowanych parach 75-1 mm Spasowana para końcówek kowadełko/wrzeciono 61

27 Mikrometr do gwintów z wymiennymi końcówkami Seria 126 Mikrometr do gwintów Digimatic dostępny z opcjonalnymi, wymiennymi końcówkami kowadełkami i wrzecionami umożliwiającymi pomiary szerokiego zakresu średnic podziałowych gwintów metrycznych oraz calowych gwintów Whitwortha i UNF. Dokładność Podziałka Wrzeciono Nacisk pom. Dostawa Patrz tabele,1 mm chromowane, ø 18 mm Z blokadą wrzeciona, skok gwintu wrzeciona,5 mm 5-1 N W zestawie etui, wzorzec nastawczy (6 ) (od 25 mm wzwyż), klucz Wymienne końcówki kowadełka/ wrzeciona nie dołączone Dokładność L a Waga [µm] [g] ±4 39, ±4 64, ± ±5 115, ±5 14, ±5 165, ±6 19, ±6 214, ±6 24, ±7 265, ±7 29, ±7 314, Wymienne końcówki kowadełko/ wrzeciono w spasowanych parach Wyposażenie standardowe Opis Wzorzec nastawczy 25 mm/ Wzorzec nastawczy 5 mm/ Wzorzec nastawczy 75 mm/ Wzorzec nastawczy 1 mm/ Wzorzec nastawczy 125 mm/ Wzorzec nastawczy 15 mm/ Wzorzec nastawczy 175 mm/ Wzorzec nastawczy 2 mm/ Wzorzec nastawczy 225 mm/ Wzorzec nastawczy 25 mm/ Wzorzec nastawczy 275 mm/6 Wyposażenie specjalne Opis Wzorzec nast. 25 mm/ Wzorzec nast. 5 mm/ Wzorzec nast. 75 mm/ Wzorzec nast. 1 mm/ Wzorzec nast. 125 mm/ Wzorzec nast. 15 mm/ Wzorzec nast. 175mm/ Wzorzec nast. 2 mm/ Wzorzec nast. 225 mm/ Wzorzec nast. 25 mm/ Wzorzec nast. 275 mm/55 Spasowana para kowadełko-wrzeciono 62

28 Mikrometr do gwintów z wymiennymi końcówkami Seria 126 Wyposażenie opcjonalne - końcówki kowadełko/wrzeciono Pojedyncze pary końcówek kowadełko/wrzeciono Dokładność Uwagi Skok gwintu metrycznego Gwint UNF zwoje/cal Gwint Whitwortha zwoje/cal ±3' M1,4-, ±2' M2,6-, ±15' M3 1-1, ±1' M ±1' M5 3, ±1' M6 5,5-7 3,5-4, ±3' W ±3' W ±2' W ±2' W ±15' W ±15' W ±1' W ±1' W ±1' W9 4, ±1' W1 3,5-4,5 Zestaw metrycznych UNF końcówek kowadełko/wrzeciono (składający się elementów o numerach od do ) Uwagi M1 do M6 Zestaw końcówek kowadełko/wrzeciono Whitwortha (składający się z elementów o numerach od do ) Uwagi W1 do W1 Ø Thread pitch Pitch Nominal Ø P d2 M 1,25,838 M 1,2,25 1,38 M 1,4,3 1,25 M 1,7,35 1,473 M 2,4 1,74 M 2,3,4 2,4 M 2,6,45 2,38 M 3,5 2,675 M 3,5,6 3,11 M 4,7 3,545 M 5,8 4,48 M 6 1, 5,35 M 8 1,25 7,188 M 1 1,5 9,26 M 12 1,75 1,863 Ø Thread pitch Pitch Nominal Ø P d2 M 14 2, 12,71 M 16 2, 14,71 M 2 2,5 18,376 M 22 2,5 2,376 M 24 3, 22,51 M 27 3, 25,51 M 3 3,5 27,727 M 33 3,5 3,727 M 36 4, 33,42 M 39 4, 36,42 M 42 4,5 39,77 M 45 4,5 42,77 M 48 5, 44,752 M 52 5, 48,752 M 56 5,5 52,428 M 6 5,5 56,428 63

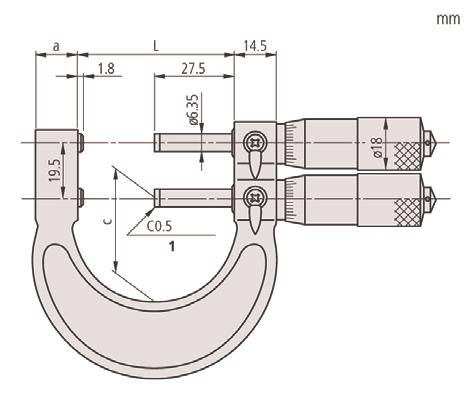

29 Mikrometr do gwintów Seria 125 Mikrometr do pomiaru gwintów posiada następujące zalety: Stałe kowadełko Bezpośredni odczyt średnicy podziałowej gwintu oznacza brak konieczności obliczeń Dokładność ±(2+L/75) µm L = zakres maks. (m Podziałka,1 mm Dostawa W zestawie z etui, wzorcem nastawczym 6 (od 25 mm w górę) i kluczem L a Waga Mierzony gwint (metryczny/calowy) [g] ,4-,5 / , ,6-,9 / , ,75 / , / , ,5-5/8-5 37, ,4-,5/ , ,6-,9 / , ,75 / , / , ,5-5 /8-5 62, ,6-,9 / ,75 / / ,5-5 / ,5-7 /4,5-3, ,6-,9 / ,75 / / ,5-5 / ,5-7 /4,5-3, L a ø18-5 mm 5-1 mm 64

30 Mikrometr Digimatic do kół zębatych Funkcje Sygnalizacja niskiego napięcia HOLD Dokładność Rozdzielczość Nacisk pom. Dostawa Wyposażenie specjalne Seria do: Patrz tabele (z wyłączeniem błędu kwantyzacji),1 mm chromowane, ø18 mm 5-1 N W zestawie z etui, wzorcem nastawczym (od 25 mm wzwyż), kluczem i 1 baterią Wymienne końcówki kowadełka/ wrzeciona nie dołączone Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 Seria 324 Mikrometr do pomiaru kół zębatych o wymiennych końcówkach kulkowych. Precyzyjny pomiar średnic kół zębatych metodą przez kulki. Wymienne końcówki umożliwiają pomiary modułu w zakresie,5-5, z opcjonalnymi końcówkami Model cyfrowy Dokładność L Waga [µm] [g] ±4 64, ± ±4 115, ±5 14,6 6 Artykuły eksploatacyjne Opis Bateria SR L a ø8 ø18 a -5 mm 18 L ø8 ø mm 65

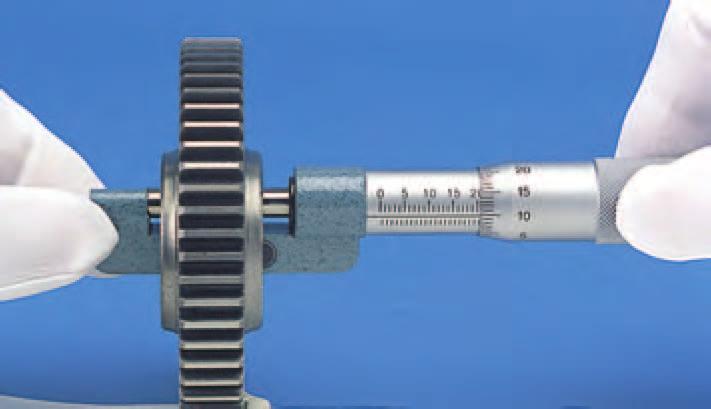

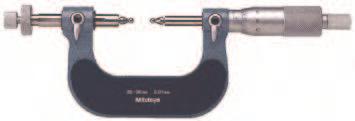

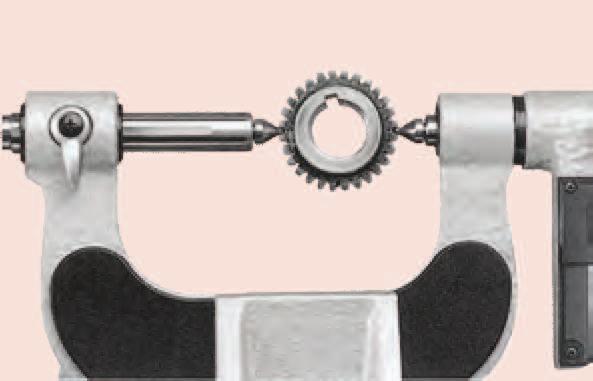

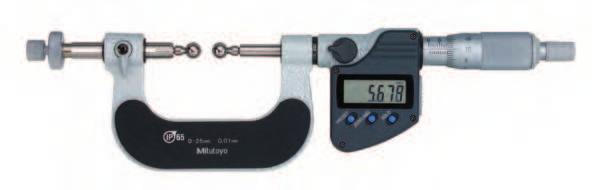

31 a Mikrometr do pomiaru uzębienia Seria Model analogowy Dokładność L a Waga [µm] [g] ±4 64, ± ±4 115, ±5 14, ±5 165, ±5 19, ±6 214, ±6 24, ±6 265, ±7 29, ±7 314, ± L L (28) 68.5 (83.5) 27.5 (28) (5) (35) ø18 ø18 (ø21) a Dokładność Podziałka Wrzeciono Nacisk pom. Dostawa Patrz tabela,1 mm chromowane, Ø18 mm Z blokadą wrzeciona, Ø6,35 mm, skok gwintu,5 mm 5-1 N z etui, wzorcem ustawczym (od 25mm w górę), kluczem bez wymiennych kowadełek/końcówek wrzeciona ø8 17 (ø8) -5mm 5-3m Zestaw wymiennych kulistych końcówek kowadełka/wrzeciona Seria 124 Opcjonalne wymienne kowadełka umożliwiają precyzyjne pomiary kół zębatych metodą przez wałeczki. Średnica Moduł koła zębatego Uwagi Dia. pitch ,8 mm,5-,55 Wykończone węglikiem spiekanym mm,6-,65 Wykończone węglikiem spiekanym ,5 mm,9-1 Wykończone węglikiem spiekanym mm 1,25 Wykończone węglikiem spiekanym ,5 mm 1, mm 1, ,5 mm mm 2, ,5 mm 2, mm 2, mm 3, mm 4 6, mm 4,75 5,5 66

32 Mikrometr talerzykowy Digimatic Funkcje Seria 323 ORIGIN ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia HOLD Wyjście danych Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm chromowane, ø18 mm Płaskość 1 µm Równoległość 4 µm dla modeli do 5 mm 6 µm dla modeli do 1 mm Wrzeciono Z blokadą wrzeciona, ø 6,35 mm, skok gwintu,5 mm pomiaru,5-6 modułu Nacisk pom. 5-1 N Czas życia baterii około 1,2 roku Dostawa Z etui, wzorcem (od 25 mm wzwyż), kluczem, 1 baterią Wyposażenie specjalne Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 Seria 323 Mikrometr talerzykowy Digimatic umożliwia pomiary trudno dostępnych cech. Pomiary grubości zębów i modułu kół zębatych. Pomiary innych cech trudnych do zmierzenia standardowym mikrometrem Dokładność L a b c e d t Waga [µm] [g] ±4 39,7 4,5 9, , ±4 65,6 5, , ±6 9,7 5,5 12, , ±6 112,5 5,5 13, ,7 61 mm Artykuły eksploatacyjne Opis Bateria SR-44 b L 42.5 a c ø18-75 mm b L a ø18 c mm En Długość pomiarowa koła zębatego 75-1 mm 67

33 Mikrometr talerzykowy Seria 123 Mikrometr talerzykowy ułatwia pomiary trudno dostępnych cech. Do pomiarów grubości zębów i modułu kół zębatych. Do pomiaru innych cech trudnych do zmierzenia standardowym mikrometrem Dokładność L a b c d e t Waga Uwagi [µm] [g] ±4 37, , ±4 talerzyki węglikowe 39,7 4,5 9, ,8, ±4 62, , ±4 talerzyki węglikowe 65,6 5, ,8, ±6 87 5, , ±6 talerzyki węglikowe 9,7 5,5 12, ,8, ± , , ±6 talerzyki węglikowe 112,5 5,5 13, ,8, ±7 137, ±7 162, ±8 187, ±8 212, ±8 237, ±9 262, ±9 287, ±9 312, b L mm b L 14.5 a a 31.5 c ø18 ø18 c Dokładność Patrz tabele Podziałka,1 mm chromowane, ø 18 mm Płaskość 1 µm dla modeli do 1 mm 1,6 µm dla modeli powyżej 1 mm Równoległość 4 µm dla modeli do 5 mm 6 µm dla modeli do 1 mm (5+L/75) µm dla modeli powyżej 1 mm L = zakres maks. (m Wrzeciono Z blokadą wrzeciona, skok gwintu wrzeciona,5 mm pomiaru,5-6 (,7-11 : modele powyżej 1 modułu m Nacisk pom. 5-1 N Dostawa W zestawie z etui, wzorcem (od 25 mm wzwyż) i kluczem -5 mm 5-3 mm 68

34 Mikrometr talerzykowy Digimatic o nieobrotowym wrzecionie Funkcje Seria 369 ORIGIN ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia HOLD Wyjście danych Dokładność Rozdzielczość Płaskość Równoległość Wrzeciono Nacisk pom. Czas życia baterii Dostawa Wyposażenie specjalne Patrz tabele (z wyłączeniem błędu kwantyzacji),1 mm chromowane, ø 18 mm 1 µm/,4" 4 µm dla modeli do 5 mm 6 µm dla modeli powyżej 5 mm Z blokadą wrzeciona, skok gwintu,5 mm 3-8 N około 1,2 roku W zestawie z etui, wzorcem (od 25 mm w górę), kluczem i 1 baterią Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 Seria 369 Talerzykowy mikrometr Digimatic umożliwia pomiary szerokiego zakresu materiałów. Posiada on następujące zalety: Nieobrotowe wrzeciono i talerzykowe powierzchnie. Mierzy długość pomiarową kół zębatych o zębach prostych i skośnych. mierzonych podziałek kół zębatych:,5-6 modułu. Odpowiedni do pomiaru filcu, gumy, kartonu, tkanin itp Dokładność L a b c Waga [µm] [g] ±4 58,5 12, ±4 83,5 12,9 9, ±6 18,5 12,9 11, ±6 112,5 5,5 13, ø2 ø8 Artykuły eksploatacyjne Opis Bateria SR-44 b a L mm c ø14 ø18 c -75 mm mm b L 14.5 a ø mm 69

35 c Mikrometr talerzykowy ABSOLUTE QuickMike Seria 369 Mikrometr QuickMike ABSOLUTE Digimatic o talerzykowych końcówkach wrzeciona i kowadełka posiada następujące cechy: Szybki posuw wrzeciona 1 mm/obr. Nieobrotowe wrzeciono i talerzykowe powierzchnie. Do pomiaru filcu, gumy, kartonu, płótna itp Dokładność L a b c Waga [µm] [g] ±4 63,8 13,5 8, ±4 88,8 13,5 1, b a L ø ø2 ø8 Funkcje Seria 369 ORIGIN ZERO / ABS przełączane ON/OFF Sygnalizacja niskiego napięcia HOLD Wyjście danych Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm Płaskość 1 µm Równoległość 4 µm Nacisk pom. 3-8 N Czas życia baterii około 5 godzin Dostawa Z etui, wzorcem (od 25 m i 1 baterią Wyposażenie specjalne Opis Kabel Digimatic ( Kabel Digimatic (2 2AZD79E Kabel sygnałowy U-Wave 6ADV38E Kabel USB ITD (2 Artykuły eksploatacyjne Opis Bateria SR-44 Seria 227 Mikrometr o regulowanym nacisku pomiarowym, umożliwiający pomiary różnorodnych materiałów, posiadający następujące cechy: Zaprojektowany do zastosowań wymagających stałego i niskiego nacisku go, takich jak pomiary filcu, gumy, kartonu, płótna itp. Regulowany nacisk pomiarowy dla dopasowania do różnego typu materiałów Szybki posuw wrzeciona 1 mm/obr. Nieobrotowe wrzeciono i talerzykowe powierzchnie ,4 ø14,3 Okrągła powierzchnia pomiarowa Mikrometr QuickMike o regulowanym nacisku pomiarowym Nacisk pomiarowy Nacisku pomiarowy Dokładność nastawy(¹) dokładność (1) [N] [N] Waga [g] ±4 µm 2; 4; 6; 8; 1 ±,4 + (dla nastawy/1) ±4 µm,5; 1; 1,5; 2; 2,5 ±,1 + (dla nastawy/1) 3 (1)Tylko gdy orientacja przyrządu podczas pomiaru nie różni się o więcej niż ±3 stopnie od położenia poziomego. Funkcje Seria 227 ORIGIN ON/OFF Sygnalizacja niskiego napięcia HOLD Wyjście danych Kierunek pomiaru Poziomo Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm Płaskość 1 µm Równoległość 3 µm Czas życia baterii około 3 lata Dostawa Z etui, śrubokrętem i 1 baterią Wyposażenie specjalne Opis Kabel Digimatic ( Kabel Digimatic (2 6ADV38E Kabel USB ITD (2 2AZD79E Kabel sygnałowy U-Wave Artykuły eksploatacyjne Opis Bateria SR-44 mm ø ø24.9 ø24.5 Regulowany nacisk,5-2,5 N ( ) Regulowany nacisk 2-1 N ( ) 7

36 Mikrometr talerzykowy o nieobrotowym wrzecionie Dokładność Patrz tabele Podziałka,1mm chromowane, ø 18 mm Płaskość 1 µm Równoległość 3 µm (169-11) 4 µm dla modeli do 5 mm 6 µm dla modeli powyżej 5 mm Wrzeciono ø 8 mm, skok gwintu wrzeciona,5 mm Nacisk pom. 8,2 N ±,8 N (169-11), 5-1 N Dostawa Z etui, wzorcem nastawczym (od 25 mm wzwyż) i kluczem Seria 169 Talerzykowy mikrometr o nieobrotowym wrzecionie, umożliwiający pomiary różnego rodzaju materiałów. Mikrometr ten posiada następujące zalety: Nieobrotowe wrzeciono i talerzykowe powierzchnie. Mierzy długość pomiarową kół zębatych o zębach prostych i śrubowych. pomiaru podziałki koła:,5-6 modułu. Jest odpowiedni do pomiaru filcu, gumy, kartonu, i płótna itp ,4 ø14,3 Dokładność L a b c Waga [µm] [g] ±4 37,5 6 13, ±4 37,5 6 13, ±4 62,5 6 13, ±6 87 5, ± , Z okrągłymi powierzchniami pomiarowymi ø2 mm ø8 b a 31.5 L Z pierścieniowymi powierzchniami pomiarowymi c ø8 ø18 b a mm L mm c ø8 ø mm 71

37 Mikrometr Digimatic do wieloklinów Seria 331 Mikrometr do pomiaru wieloklinów, ułatwiający pomiary rowków i części o złożonym kształcie o następujących zaletach: Stopniowane końcówki. Do pomiarów rowków, wielowypustów, wnęk, kształtek itp Dokładność L a b c Waga Końcówki [µm] [g] A ±2 58,2 17,5 7, B ±2 58,2 17,5 7, A ±2 83,2 17,5 1, B ±2 83,2 17,5 1, A ±2 18,2 17,5 11, B ±2 18,2 17,5 11, A ±3 132,8 2,3 16, B ±3 132,8 2,3 16, Funkcje Seria 331 ORIGIN ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia HOLD Wyjście danych Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm chromowane, ø18 mm Płaskość,3 µm Równoległość (2+L/1)µm, L = zakres maks. (m Powierzchnie Z węglika spiekanego, docierane Wrzeciono Z blokadą wrzeciona, ø6,35 mm, skok gwintu,5 mm, z blokadą Nacisk pom. 5-1 N Czas życia baterii około 1,2 roku Dostawa W zestawie z etui, wzorcem (od 25 mm w górę), kluczem i 1 baterią Wyposażenie specjalne Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 Artykuły eksploatacyjne Opis Bateria SR-44 mm b a 4.7 L c ø9.7 ø mm mm b a 37.5 C ø3 Typ A mm 5 5 L ø9.7 ø2 ø18 Typ B mm 75-1 mm 72

38 Mikrometr do wieloklinów Dokładność Patrz tabele Podziałka,1 mm chromowane, Ø18 mm Płaskość,3 µm Równoległość (2+L/1)µm, L = zakres maks. (m Powierzchnie Z węglika spiekanego, docierane, stopniowane Wrzeciono z blokadą wrzeciona, Ø 6,35 mm, skok gwintu wrzeciona,5 mm, Seria 111 Mikrometr do pomiaru wieloklinów, ułatwiający pomiary rowków i części o złożonym kształcie o następujących zaletach: Stopniowane końcówki. Odpowiedni do pomiarów rowków, wielowypustów, wnęk, kształtek itp. Nacisk pom. Dostawa 5-1 N W zestawie z etui, wzorcem (od 25 mm w górę) i kluczem ø3 mm Typ A 5 5 ø2 mm Typ B Dokładność L a b c Waga Końcówki [µm] [g] A ±3 55,3 17, B ±3 55,3 17, A ±3 8,3 17, A ±3 15,3 17, A ±4 132,8 2, A ±4 158,2 2, A ±4 183,6 21, A ±5 28,8 21, A ±5 234,2 21, A ± , A ± , A ± , A ± , b a L c ø18 73

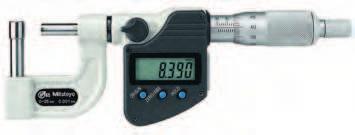

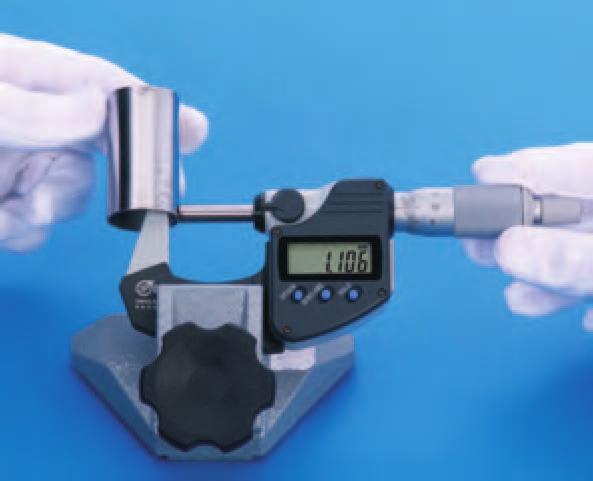

39 c Mikrometr Digimatic do rur Seria 395 Mikrometr Digimatic do rur umożliwia pomiary na powierzchniach zakrzywionych oraz pomiary grubości ścianek, rur, łożysk, pierścieni Model z kowadełkiem sferycznym Dokładność D b c Waga Końcówki [µm] [g] Typ A ± Typ A ±2 15 9, Typ A ± , Typ A ± Model ze sferyczną końcówką kowadełka i wrzeciona Dokładność D b c Waga Końcówki [µm] [g] Typ B ± Typ B ±2 15 9, Typ B ± , Typ B ± Funkcje Seria 395 ORIGIN ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia HOLD Wyjście danych Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm chromowane, Ø 18 mm Płaskość,6 µm Powierzchnie Z węglika spiekanego, docierane Wrzeciono Nacisk pom. Czas życia baterii Dostawa Wyposażenie specjalne z blokadą wrzeciona, Ø 6,35 mm, skok gwintu wrzeciona,5 mm 5-1 N około 1,2 roku Z etui, wzorcem (od 25 mm wzwyż), kluczem, 1 baterią Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 Artykuły eksploatacyjne Opis Bateria SR-44 mm ød 5-5 mm SR4 b , Typ A ø18 mm ød 5 SR4 SR4 5-1 mm Typ B 74

40 Mikrometr Digimatic do rur Funkcje Seria 395 ORIGIN ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia HOLD Wyjście danych Seria 395 Mikrometr do rur Digimatic umożliwia pomiary na powierzchniach zakrzywionych oraz pomiary grubości ścianek rur, łożysk, pierścieni itp. Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm chromowane, Ø 18 mm Płaskość,6 µm Powierzchnie Wrzeciono Nacisk pom. Czas życia baterii Dostawa Wyposażenie specjalne Z węglika spiekanego, docierane (wrzeciono) hartowana stal (kowadełko) z blokadą wrzeciona, Ø 6,35 mm, skok gwintu,5 mm, 3-8 N około 1,2 roku Z etui, wzorcem (od 25 mm wzwyż), kluczem, 1 baterią Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 Artykuły eksploatacyjne Opis Bateria SR Dokładność L D Waga Końcówki [µm] [g] Typ A ± Typ B ±3 4 3, Typ C ±3 12 4, Typ D ±3 22 8, ød L Typ A Typ B Typ C Typ D 75

41 Mikrometr do rur Seria 115 Ten mikrometr przeznaczony jest do pomiarów wszelkiego rodzaju powierzchni zakrzywionych i grubości ścianek rur, łożysk, pierścieni itp Dokładność Podziałka Powierzchnie Wrzeciono Nacisk pom. Dostawa Patrz tabele,1 mm chromowane, ø 18 mm Wrzeciono i kowadełko: węglikowe, docierane (115-1xx, 115-2xx) wrzeciono: końcówka węglikowa kowadełko: hartowana stal (115-3xx) z blokadą wrzeciona, Ø 6,35 mm, skok gwintu wrzeciona,5 mm 5-1 N/ 3-8 N (Typ A, B, C, D) N Z etui, wzorcem nastawczym (od 25 mm w górę) i kluczem Dokładność L D Waga Uwagi [µm] [g] ±3 Typ A ±3 Typ B 4 3, ±3 Typ C 12 4, ±3 Typ D 22 8, ±3 Typ A ±3 Typ B 4 3,6 24 Typ A Model z kowadełkiem sferycznym Dokładność D Waga Uwagi [µm] [g] ±3 Typ E ±3 Typ E ±3 Typ E ±4 Typ E Model ze sferycznym kowadełkiem i końcówką wrzeciona Dokładność D Waga Uwagi [µm] [g] ±3 Typ F ±3 Typ F ±3 Typ F ±4 Typ F Typ B Typ C Typ D 5 ød 5 ød SR4 SR4 SR4 Typ E Typ F 76

42 c Mikrometr punktowy Digimatic Funkcje Seria 342 ORIGIN ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia Wyjście danych Dokładność Rozdzielczość Powierzchnie Wrzeciono Nacisk pom. Czas życia baterii Dostawa Wyposażenie specjalne Patrz tabele (z wyłączeniem błędu kwantyzacji),1 mm chromowane, Ø 18 mm Węglikowe i precyzyjnie szlifowane, stożkowe wrzeciono i kowadełko, promień końcówki,3 mm z blokadą, ø 6,35 mm, skok gwintu wrzeciona,5 mm 3-8 N około 1,2 roku W zestawie z etui, wzorcem (od 25 mm w górę), kluczem i 1 baterią Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 Artykuły eksploatacyjne Opis Bateria SR-44 Seria 342 Mikrometr punktowy Digimatic posiada następujące cechy: Punktowe, stożkowe końcówki wrzeciona i kowadełka. Końcówki o różnych kątach do wyboru. Odpowiedni do pomiaru rowków, odsadzeń itp Dokładność L a b c Waga Kąt końc. [µm] [g] ±2 58,2 12,5 7, ±2 58,2 12,5 7, ±2 83,2 12,5 1, ±2 83,2 12,5 1, ±2 18,2 12,5 11, ±2 18,2 12,5 11, ±3 132,8 15,3 16, ±3 132,8 15,3 16, b L a 45.7 c ø18 17 ø9.7 mm mm mm 15 (SR.3) b L a 42.5 ø9.7 mm mm ø18 3 (SR.3) 75-1 mm 77

43 Mikrometr punktowy Seria 112 Mikrometr punktowy posiada następujące cechy: Punktowe, stożkowe końcówki wrzeciona i kowadełka. Końcówki o różnych kątach do wyboru. Odpowiedni do pomiaru rowków, odsadzeń itp. Dokładność Podziałka Powierzchnie Wrzeciono Patrz tabele,1 mm chromowane, Ø 18 mm Punktowa, węglikowa końcówka wrzeciona o promieniu,3 mm Z blokadą, skok gwintu wrzeciona,5 mm Nacisk pom. Dostawa 3-8 N W zestawie z etui, wzorcem (od 25 mm w górę) i kluczem Końcówka z węglika spiekanego Dokładność L a b c Waga Kąt końc. [µm] [g] ± ,3 12, ±3 3 55,3 12, ±3 15 8,3 12, ±3 3 8,3 12, ± ,3 12, ±3 3 15,3 12, ± ,8 15, ± ,8 15, Końcówka stalowa hartowana Dokładność L a b c Waga Kąt końc. [µm] [g] ± ,3 12, ±3 3 55,3 12, ±3 15 8,3 12, ±3 3 8,3 12, ± ,3 12, ±3 3 15,3 12, ± ,8 15, ± ,8 15, Kąt końcówki : (SR.3) mm Kąt końcówki : 3 mm 3 (SR.3) mm b L a 42.5 c ø18 78

44 Mikrometr do niewielkich wysokości Seria 342 / Seria 112 Seria 342 / Seria 112 Funkcje ORIGIN ZERO / ABS przełączane ON/OFF Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia HOLD Wyjście danych Mikrometr do pomiaru niewielkich wysokości, posiadający płaskie kowadełko i punktowe wrzeciono, przeznaczony do pomiaru niewielkich wysokości styków elektrycznych Dokładność Rozdzielczość Podziałka Nacisk pomiarowy Powierzchnie Wrzeciono Czas życia baterii Dostawa Wyposażenie specjalne Patrz tabele (z wyłączeniem błędu kwantyzacji),1 mm,1 mm ( ) N chromowane, Ø 18 mm ( , , ) Hartowane i precyzyjnie szlifowane Z blokadą ( / ,112-41), ø 6,35 mm, skok gwintu,5 mm, ø 6,35 mm, skok gwintu 1 mm ( ) ok. 1,2 roku ( , ), 3 lata ( ) W zestawie etui i 1 bateria Opis Kabel Digimatic ( Kabel Digimatic (2 2AZD79E Kabel sygnałowy U-Wave 6ADV38E Kabel USB ITD (2 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych ( /96513/6ADV38E/2AZD79E: dla Artykuły eksploatacyjne Opis Bateria SR Model analogowy Dokładność Waga [µm] [g] ±3 165 Model cyfrowy Dokładność Waga [µm] [g] ±3 27 Mikrometr typu "QuickMike" Dokładność Waga [µm] [g] ± ø.5 ø ø18 17 ø9.7 2-C ø.5 79

45 Mikrometr ostrzowy Digimatic Seria 422 Mikrometr ostrzowy Digimatic przeznaczony do pomiaru trudno dostępnych cech posiada następujące zalety: Ostrzowe końcówki kowadełka i wrzeciona umożliwiają pomiary średnic wieloklinów, szczelin kluczy i innych trudno dostępnych cech. Nieobrotowe wrzeciono Dokładność L a b c Waga Końcówki [µm] [g] Typ A ±3 65,6 12, Typ B ±3 65,6 12, Typ C ±3 65,6 12, Typ D ±3 65,6 12, Typ A ±3 9,7 12,6 12, Typ B ±3 9,7 12,6 12, Typ A ±3 15,3 13,5 14, Typ A ±4 132, , Funkcje Seria 422 ORIGIN ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia HOLD Wyjście danych Dokładność Rozdzielczość Równoległość Wrzeciono Nacisk pom. Czas życia baterii Dostawa Wyposażenie specjalne Patrz tabele (z wyłączeniem błędu kwantyzacji),1 mm chromowane, Ø 18 mm 3 µm dla modeli do 75 mm 4 µm dla modeli powyżej 75 mm Z blokadą wrzeciona, ø 6,35 mm, skok gwintu,5 mm 3-8 N około 1,2 roku Z etui, wzorcem nastawczym (od 25 mm w górę), kluczem i 1 baterią Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 Artykuły eksploatacyjne Opis Bateria SR-44 ø6 R8.75 R b a L C ø6 ø14 ø18-5 mm b a L c ø6 ø Typ A (stal hartowana) Typ B (stal hartowana) 6 ø ø Typ C (węglikowa) Typ D (węglikowa) 5-1 mm 8

46 Mikrometr ostrzowy ABSOLUTE Digimatic QuickMike Funkcje Seria 422 ORIGIN ZERO / ABS przełączane ON/OFF Sygnalizacja niskiego napięcia HOLD Wyjście danych Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm Bęben, ø 24,9 mm Równoległość 3 µm Wrzeciono ø6,35 mm, skok gwintu 1 mm Nacisk pom. 5-1 N Czas życia baterii około 1 rok Dostawa Z etui, wzorcem nastawczym (od 25 mm w górę) i 1 baterią Wyposażenie specjalne Opis Kabel Digimatic ( Kabel Digimatic (2 2AZD79E Kabel sygnałowy U-Wave 6ADV38E Kabel USB ITD (2 Seria 422 Ostrzowy mikrometr ABSOLUTE Digimatic QuickMike posiada następujące cechy: Ostrzowe końcówki kowadełka i wrzeciona umożliwiają pomiary średnic wieloklinów, szczelin kluczy i innych trudno dostępnych cech. Nieobrotowe wrzeciono o szybkim posuwie 1 mm/obr Dokładność L a b c Waga [µm] [g] ±3 59,8 13,5 8, ±3 84,8 13,5 1, Artykuły eksploatacyjne Opis Bateria SR-44 ø6 R b a 6 c L ø24.9 ø6 81

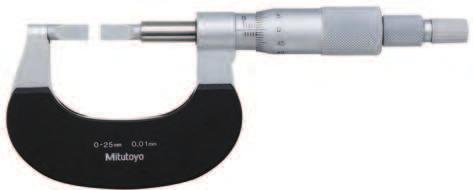

47 Mikrometr ostrzowy Seria 122 Mikrometr ostrzowy przeznaczony jest do pomiaru trudno dostępnych cech przedmiotów. Ostrzowe końcówki kowadełka i wrzeciona do pomiarów średnic wieloklinów, szczelin kluczy i innych trudno dostępnych cech. Nieobrotowe wrzeciono. Dokładność Podziałka Równoległość Wrzeciono Nacisk pom. Dostawa Patrz tabele,1 mm chromowane, Ø 18 mm 3 µm dla modeli do 75 mm (3+L/1) µm dla modeli powyżej 75 mm, L= zakres maks. (m ø 8 mm, skok gwintu wrzeciona,5 mm 8-1 N Z etui, wzorcem (od 25 mm w górę) i kluczem Dokładność L a b c Waga Końcówki [µm] [g] A ±3 55, B ±3 55, C ±3 55, D ±3 55, A ±3 8, B ±3 8, C ±3 8, D ±3 8, A ±3 15, A ±4 132,8 17, A ±4 158,2 17, A ±4 183,6 18, A ±5 28,8 18, A ±5 234,2 18, A ± , A ± , A ± , A ± , Typ A 6 ø6 ø6 R Typ C (węglikowa) mm mm Typ B 6 R8 b a L c ø6 ø8 ø18 ø Typ D (węglikowa) mm mm 82

48 Mikrometr Digimatic z kowadełkiem pryzmowym Funkcje Seria 314 ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) 2 nastawy wstępne Sygnalizacja niskiego napięcia Funkcja blokady HOLD Wyjście danych Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm chromowane, Ø 18 mm Płaskość,3 µm (wrzeciono) 1 µm (kowadełko) Powierzchnie Pryzma o kącie 6 Wrzeciono Z blokadą wrzeciona, ø 6,35 mm, skok gwintu,75 mm Czas życia baterii około 1,2 roku Nacisk pom. 5-1 N / 3-8 N (1-15 m N Dostawa W zestawie z etui, wzorcem, kluczem i 1 baterią Wyposażenie specjalne Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 Seria 314 Mikrometr z kowadełkiem pryzmowym ułatwia pomiary narzędzi skrawających. Do pomiarów średnic zewnętrznych 3- lub 5-ostrzowych narzędzi skrawających (gwintowników, wierteł, rozwiertaków itp.) Kowadełka pryzmowe z rowkiem centrującym umożliwiają pomiar średnicy podziałowej gwintowników metodą jednozwojową Dokładność Waga Uwagi Wzorzec nastawczy [µm] [g] ±4 z rowkiem ø 5 mm ± ø 5 mm ±4 z rowkiem ø 1 mm ± ø 1 mm ± ø 25 mm 465 Artykuły eksploatacyjne Opis Bateria SR mm 1-25 mm 25-4 mm 83

49 Mikrometr z kowadełkiem pryzmowym Seria 114 Mikrometr z kowadełkiem pryzmowym ułatwia pomiary narzędzi skrawających. Do pomiarów średnic zewnętrznych 3- lub 5-ostrzowych narzędzi skrawających (gwintowników, wierteł, rozwiertaków itp.) Kowadełka pryzmowe z rowkiem centrującym umożliwiają pomiar średnicy podziałowej gwintowników metodą jednozwojową. Dokładność Patrz tabele Podziałka,1 mm chromowane, Ø 18 mm Płaskość,6 µm (wrzeciono) 1,3 µm (kowadełko) Powierzchnie Kąt pryzmy 6 Wrzeciono Wrzeciono: z blokadą, ø6,35 mm, skok gwintu,75 mm, Nacisk pom. Dostawa 5-1 N Z etui, wzorcem nastawczym i kluczem Dla 3-ostrzowych narzędzi skrawających Dokładność a Waga Uwagi Wzorzec nastawczy [µm] [g] ±4 z rowkiem ø 5 mm, ± ø 5 mm, ,3-25 ± ø 5 mm, ±4 z rowkiem ø 1 mm 6, ± ø 1 mm 6, ± ø 25 mm 19, ± ø 4 mm 32, ± ø 55 mm 45, ± ø 7 mm 58, ± ø 85 mm 71, , : węglikowe końcówki kowadełka i wrzeciona inne: węglikowa końcówka wrzeciona Dla 5-ostrzowych narzędzi skrawających Dokładność Waga Uwagi Wzorzec nastawczy [µm] [g] ±4 z rowkiem ø 5 mm ± ø 5 mm ,3-25 ± ø 5 mm ± ø 25 mm ± ø 55 mm ± ø 7 mm , : węglikowe końcówki kowadełka i wrzeciona inne: węglikowa końcówka wrzeciona 6 Dla trójostrzowych narzędzi skrawających 18 Dla pięcioostrzowych narzędzi skrawających 3.3 (14.7).5 (14.5) / (23.46) 6 8 Ø Ø a Model z płaskim kowadełkiem Model z kowadełkiem z rowkiem 6 ø do

50 ø6 Mikrometr do puszek Dokładność 3 µm Podziałka,1mm chromowane, ø13 mm Dostawa W etui, z kluczem Seria 147 Przeznaczony do pomiarów szerokości, wysokości i głębokości szwów puszek. Dostępny w trzech typach (dla puszek stalowych, aluminiowych i aerozolowych). Waga Uwagi [g] Do puszek stalowych Do puszek aluminiowych Do puszek aerozoli 65 ø5 SR.3 x Dla puszek stalowych ø ø ø5 ø Dla puszek aluminiowych ø13.7 ø ø Dla puszek aerozoli ø ø13.7 ø

51 Mikrometr do drutu Seria 147 Przeznaczony do pomiarów grubości drutu. Stosowany również do pomiarów średnic małych kulek Dokładność Waga [µm] [g] ±3 65 Dokładność Patrz tabele Podziałka,1 mm chromowane, ø15 mm Płaskość,6 µm Równoległość 1,3 µm Powierzchnie Z węglika spiekanego, docierane Wrzeciono ø 6,35 mm, skok gwintu,5 mm Nacisk pom. 5-1 N Dostawa Z etui i kluczem ø15 ø16 2 Mikrometr do piast Seria 147 Mikrometr o bardzo małej wysokości kabłąka przeznaczony do pomiarów grubości piast, wystających części wewnątrz otworów, panewek łożysk, itp Dokładność H h1 h2 h3 Waga [µm] [g] ±2 17,5 6 8,5 13, ±2 2,5 6, ±2 2,5 6, ±3 2,5 6, Dokładność Patrz tabela Podziałka,1 mm chromowane, ø18 mm Płaskość,6 µm Równoległość (2+L/1) µm L=zakres maks. (m Powierzchnie końcówki węglikowe, docierane Wrzeciono ø6,35 mm, skok gwintu wrzeciona,5 mm Nacisk pom. 5-1 N Dostawa Z etui, wzorcem nastawczym (od 25 mm wzwyż) i kluczem H h1 h3 h2 86

52 Mikrometr Digimatic o wymiennym kowadełku Funkcje Seria 317 ORIGIN ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) Sygnalizacja niskiego napięcia HOLD Wyjście danych Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji) Rozdzielczość,1 mm chromowane, ø18 mm Płaskość,6 µm (wrzeciono) 2 µm (kowadełko) Równoległość 3 µm Powierzchnie Z węglika spiekanego (wrzeciono) Wrzeciono Z blokadą wrzeciona, ø 6,35 mm, skok gwintu,5 mm Nacisk pom. 5-1 N Czas życia baterii około 1,2 roku Dostawa Z etui, wzorcem ustawczym (od 25 mm wzwyż), kluczem, 1 baterią i kowadełkami Wyposażenie specjalne Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych ( Okrągły stolik dla zakresu -25 mm, (dla zakresu 25-5 mm wyłącznie z opcjonalnymi płytkami wzorcowymi) Kowadełko pryzmowe Seria 317 Mikrometr z wymiennymi kowadełkami poszerza zakres mierzonych cech. Posiada on następujące cechy: Konstrukcja umożliwiająca wymianę kowadełka na kowadełko o kształcie odpowiednim dla konkretnego zadania go. Pomiary grubości ścianek cylindrów i rur jak również otworów i szczelin od krawędzi do krawędzi w trudno dostępnych miejscach Dokładność Kowadełka w zestawie Waga [µm] [g] ± , ± , Artykuły eksploatacyjne Opis Bateria SR Kowadełko cylindryczne Kowadełko cylindryczne Kowadełko płaskie R ø3 (for 25m ø5 (for 5m Kowadełko płaskie Kowadełko walcowe Kowadelko pryzmowe z mikrometrem 87

53 Mikrometr o wymiennym kowadełku Seria 117 Mikrometr z wymiennymi kowadełkami poszerza zakres mierzonych cech. Posiada on następujące cechy: Konstrukcja umożliwiająca wymianę kowadełka na kowadełko o kształcie odpowiednim dla konkretnego zadania go. Pomiary grubości ścianek cylindrów i rur jak również otworów i szczelin od krawędzi do krawędzi w trudno dostępnych miejscach. Dokładność Patrz tabele Podziałka,1 mm chromowane, ø 18 mm Płaskość,6 µm (wrzeciono) 2 µm (kowadełko) Równoległość 3 µm Powierzchnie Z węglika spiekanego (wrzeciono) Wrzeciono W blokadą wrzeciona, Ø 6,35 mm, skok gwintu wrzeciona,5 mm Nacisk pom. Dostawa 5-1 N W zestawie z etui, wzorcem nastawczym (od 25 mm w górę), kluczem i kowadełkami Dokładność Kowadełka w zestawie Waga [µm] [g] ± , ± , Wyposażenie specjalne Opis Kowadełko pryzmowe Okrągły stolik dla zakresu -25 mm, (dla zakresu 25-5 mm wyłącznie z opcjonalnymi płytkami wzorcowymi) Artykuły eksploatacyjne Opis Kowadełko cylindryczne Kowadełko cylindryczne Kowadełko płaskie (27.5) 25 () ø R ø3 (for 25m ø5 (for 5m Kowadelko pryzmowe Kowadełko płaskie Kowadełko walcowe z mikrometrem 88

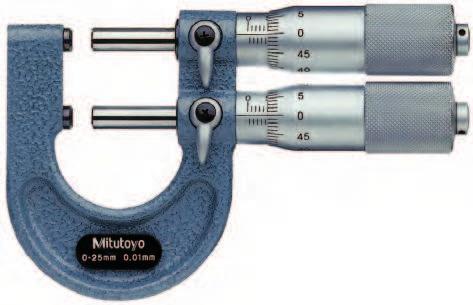

54 Mikrometr graniczny Dokładność Patrz tabela Podziałka,1 mm chromowane, Ø 18 mm Płaskość,6 µm Równoległość (3+L/1) µm, L = zakres maks. (m Powierzchnie Węglikowe, docierane, z fazką Wrzeciono Z blokadą wrzeciona, Ø 6,35 mm, skok gwintu wrzeciona,5 mm Seria 113 Mikrometr graniczny posiada następujące cechy: Kowadełko i wrzeciono o sfazowanej krawędzi. Przeznaczony do wykorzystania w ocenie GO/±NG (dobry/niedobry) wyrobów poprzez ustawienie górnej i dolnej granicy wymiaru. Nacisk pom. Dostawa 5-1 N W zestawie z etui, wzorcem nastawczym (od 25 mm w górę) i kluczem Dokładność L a c Waga [µm] [g] ±3 29, ±3 54,

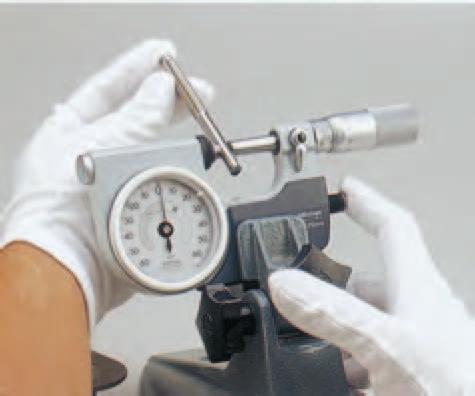

55 Mikrometr czujnikowy Seria 51 Przyrząd pomiarowy składający się ze śruby mikrometrycznej i komparatora czujnikowego przeznaczony do szybkich i dokładnych pomiarów. Posiada on następujące cechy: Samo ustawiający się przyrząd mikrometryczny przystosowany do szybkich pomiarów wyrobów, szczególnie cylindrycznych, w seriach lub w produkcji masowej. W zakresie pomiarowym 25mm dostępne są produkty z przyciskiem cofania wrzeciona umieszczonym po prawej lub po lewej stronie. Duże rozmiary czujnika zegarowego ułatwiają odczyt (+/-,6m. Znaczniki granic tolerancji do pomiarów w trybie "dobry/niedobry". 8mm średnica wrzeciona zapewnia łatwe pozycjonowanie i wysokiej dokładności pomiary. Podziałka,1 mm Podziałka czujnika,1 mm zegarowego Dokładność 2 µm mikrometru Dokładność czujnika 1 µm chromowane, ø 21 mm Płaskość,3 µm Równoległość,6 µm dla modeli do 5 mm 1 µm dla modeli powyżej 5 mm Powierzchnie końcówki węglikowe, docierane, ø 8 mm Nacisk pom. 5-1 N Dostawa Z etui i kluczem Wyposażenie specjalne Opis 4AZA124 Podpórka przedmiotu A ø16 4AZA125 Podpórka przedmiotu B ø14 4AZA126 Podpórka przedmiotu C ø pomiarowy średnic mierzonych przedmiotów L D Waga wycofania kowadełka wskazań Przycisk cofania [g] mm ±,6 mm Z prawej 31, mm ±,6 mm Z lewej 31, mm ±,6 mm Z lewej 56, mm ±,6 mm Z lewej 81, mm ±,6 mm Z lewej 16, Ø 16 Ø 14 Ø L AZA124 Podpórka przedmiotu A 6 4AZA125 Podpórka przedmiotu B 6 4AZA126 Podpórka przedmiotu C ø ø D mm mm L 31.5 ø ø D mm 25-1 mm Śruba do regulacji mikrometru ± 5 µm 9

56 Pasametr z wbudowanym czujnikiem Podziałka czujnika,1 mm zegarowego Dokładność czujnika 1 µm Płaskość,3 µm Równoległość,6 µm dla modeli do 5 mm, 1 µm dla modeli powyżej 5 mm Powierzchnie Węglikowe, docierane, ø 1,8 mm Nacisk pom. 5-1 N Dostawa Z etui i podpórką przedmiotu Seria 523 Pasametr z wbudowanym czujnikiem zegarowym posiada następujące cechy: Idealny do szybkich inspekcji wyrobów, szczególnie cylindrycznych, w seriach lub w produkcji masowej. Nastawiany w odniesieniu do wzorców takich, jak płytki wzorcowe. Wygodny w użyciu przycisk dźwigni cofania kowadełka L D Waga wycofania kowadełka wskazań [g] mm ±,6 mm mm ±,6 mm mm ±,6 mm 81 47, mm ±,6 mm L D ø1.8 91

57 Pasametr Seria 523 Do stosowania z różnymi czujnikami, odpowiednio dobieranymi dla konkretnego zastosowania. Przeznaczony do szybkich inspekcji wyrobów, szczególnie cylindrycznych, w seriach lub w produkcji masowej, gdzie wymagane jest sprawdzanie czy wymiar mieści się w granicach tolerancji. Nastawiany w odniesieniu do zewnętrznych wzorców długości takich, jak płytki wzorcowe. Wygodny w użyciu przycisk dźwigni cofania kowadełka. Płaskość Równoległość Powierzchnie Wyposażenie opcjonalne Nacisk pom. Dostawa,3µm/,12",6 µm - modele do 5 mm 1 µm - modele powyżej 5 mm końcówki z węglika spiekanego, docierane, Ø 1,8 mm Patrz rozdział poświęcony czujnikom zegarowym. 5-1 N Z etui i podpórką przedmiotu mierzonego, bez czujnika (Czujnik nie stanowi wyposażenia standardowego) Powtarzalność µm L D Waga wycofania kowadełka [µm] [g] mm, mm, mm, , mm, L ø16 D ø1.8 ø Przykład zastosowania: z czujnikiem analogowym Przykład zastosowania: z czujnikiem cyfrowym Przykład zastosowania: z Linear Gauge 92

58 Mikrometr czujnikowy Dokładność Podziałka wycofania kowadełka Patrz tabele,1 mm 3 mm chromowane, ø 18 mm Płaskość µm,6 µm Równoległość (2+L/1) µm (m [,8 +,4(L/4)] (cali) L = zakres maks. Powierzchnie Z węglika spiekanego, docierane Wrzeciono Z blokadą wrzeciona, Ø 6,35 mm, skok gwintu wrzeciona,5 mm Nacisk pom. 5-1 N Dostawa W zestawie z etui, wzorcem (od 25 mm w górę) i kluczem Seria 17 Mikrometr z czujnikiem zegarowym do szybkich pomiarów w produkcji masowej, posiadający następujące cechy: Do stosowania ze standardowym czujnikiem zegarowym, służącym do bezpośredniej oceny GO/NG części na produkcji. Dźwignia wycofywania kowadełka znacznie przyspiesza pomiary. 3mm zakres posuwu wrzeciona z opcjonalnym czujnikiem zegarowym Dokładność L C Waga [µm] [g] ±2 39, ±2 64, ± ±3 115, ±3 14, ±3 165, ±4 19, ±4 215, ø L ø18 C 29SB-1 (1µ 1 2 1: czujnik zegarowy- 2: dźwignia cofania ( - 5 m 18 L ø C ø B (1µ 5-2 mm (,1 µ Opcjonalny czujnik Patrz rozdział poświęcony czujnikom zegarowym 93

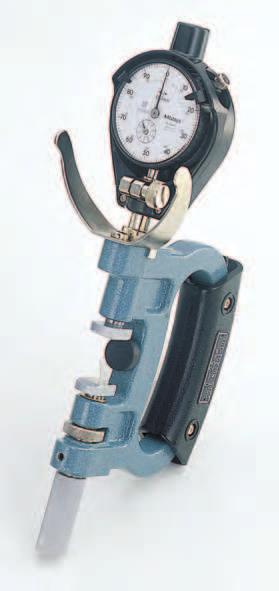

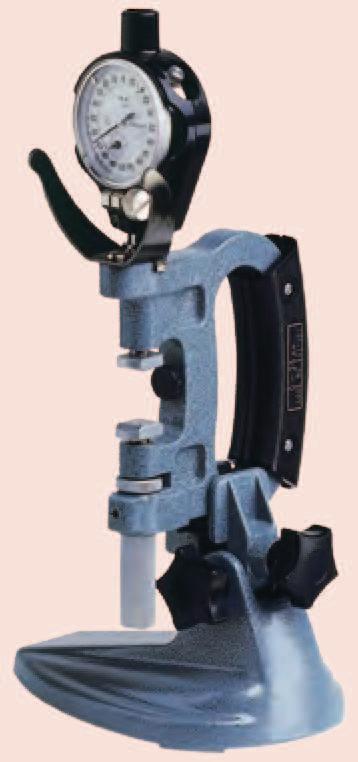

59 Czujnikowy sprawdzian szczękowy Seria 21 Przestawne sprawdziany szczękowe przeznaczone do oceny "Dobry/Niedobry" umożliwiają szybkie i dokładne pomiary wszelkiego rodzaju wymiarów zewnętrznych do 3 mm. Szerokie kowadełka o węglikowych powierzchniach pomiarowych. 2mm zakres wysuwania wrzeciona. Możliwość regulacji zakresu go za pomocą nakrętki. Zalecany czujnik zegarowy (opcjonalny) wycofania kowadełka 25 mm pozycjonowania kowadełka Płaskość 1 µm Równoległość 5 µm Nacisk pom. 15 N ±3 N Dostawa 246SB (podziałka,1 m, 219SB-1 (podziałka,1 m 2 mm Z okładziną izolacyjną Regulowana podpórka Odpowiedni dla czujników z tuleją ø 8 mm (metr.) 219SB TB Wyposażenie specjalne Opis 246SB Czujnik zegarowy 1µm 219SB-1 Czujnik zegarowy 1 mm 21DZA Osłona analogowego czujnika zegarowego 2972TB Czujnik zegarowy jednoobrotowy Pozostałe opcjonalne czujniki. Patrz rozdział poświęcony czujnikom zegarowym z opcjonalnym czujnikiem zegarowym A B Waga [g] ze statywem i czujnikiem zegarowym Dostarczany bez czujnika zegarowego i bez statywu A B 4 Range 6 6 Ø16 Ø 16 (14.1) A (13.5) Ø18 Ø View from A 94

60 Mikrometr do rowków wewnętrznych Dokładność ±1 µm Podziałka,1 chromowane, ø 18 mm Równoległość 1 µm Powierzchnie hartowane Wrzeciono Skok gwintu wrzeciona,5 mm Grzechotka Dwukierunkowa Dostawa Z etui i kluczem Seria 146 Mikrometr do pomiaru rowków wewnętrznych. Przeznaczony do pomiarów poprzecznych podcięć i odsadzeń w otworach itp. Posiada następujące zalety: Dwukierunkowa grzechotka. Dostępne modele z nieobrotowym wrzecionem zewnętrzny Typ z nieobrotowym wrzecionem wewnętrzny Średnica końcówki talerzykowej l L Waga [g] mm 1,6-26,5 mm 6, mm 1,6-26,5 mm 12, mm 26,5-51,5 mm 12, mm 51,5-76,5 mm 12, mm 76,5-11,5 mm 12, zewnętrzny Typ z obrotowym wrzecionem wewnętrzny Średnica końcówki talerzykowej l L Waga [g] mm 1,6-26,5 mm 6, mm 1,6-26,5 mm 12,7 13, mm 26,5-51,5 mm 12,7 78, mm 51,5-76,5 mm 12,7 53, mm 76,5-11,5 mm 12,7 28,

61 D Wzorce nastawcze dla mikrometrów 1 mm Seria Długość (L) Dokładność Średnica (D) [µm] ±1,5 6, ±2 6, ±2,5 6, ±3 7, ±3,5 7, ±4 7, ±4,5 7, ±5 9, ±5,5 9, ±6 9, ±6,5 9, ±7 9, ±7,5 9, ±8 9, ±8,5 9, ±9 9, ±9,5 9, ±1 9, ±1,5 9, ±11 11, ±11,5 11, ±12 11, ±12,5 11, ±13 11, ±13,5 11, ±14 11, ±14,5 11, ±15 11, ±15,5 11, ±16 11, ±16,5 11, ±17 11, ±17,5 11, ±18 11, ±18,5 11, ±19 11, ±19,5 11, ±2 11, ±2,5 11, ±21 11,9 Zestawy Długość (L) Liczba wzorców D L 11 Ø 13 Ø 14 D D Dokładność Patrz tabele (Tolerancja odchyłki mierzonej długości środkowej przy temperaturze nominalnej 2'C.) Płaskość µm,3 µm Równoległość µm 2 µm Powierzchnie docierane precyzyjnie 25 mm - 75 mm 2 mm mm 6 L 1 mm mm 5 mm - 1 mm Ø17 L L 96

62 Wzorce nastawcze dla mikrometrów > 1 mm Dokładność ±(1+L/5) µm Płaskość µm,3 µm Równoległość µm 2 µm Powierzchnie docierane precyzyjnie Seria 167 Wzorce do dokładnego ustawiania mikrometrów zewnętrznych na jednym końcu lub obu końcach zakresu go. Długość (L) Średnica (D) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,9 97

63 Wzorce dla mikrometrów do pomiaru gwintów Seria 167 Te wzorce przeznaczone są specjalnie do ustawiania mikrometrów do pomiaru gwintów. Kąt 55 Dokładność Długość [µm] ±4 25mm ±5 5mm ±6 75mm ±7 1mm ±8 125mm ±9 15mm ±1 175mm ±11 2mm ±12 225mm ±13 25mm ±14 275mm Dokładność Patrz tabele Kąt 6 Dokładność Długość [µm] ±4 25 mm ±5 5 mm ±6 75mm ±7 1m ±8 125mm ±9 15 mm ±1 175mm ±11 2mm ±12 225mm ±13 25mm ±14 275mm Wzorce dla mikrometrów z kowadełkiem pryzmowym Seria 168 Wzorce przeznaczone do ustawiania mikrometrów z kowadełkiem pryzmowym Dokładność Patrz tabele Dokładność Długość [µm] ±2 ø ±2 ø ±2 ø ±3 ø ±3 ø ±3 ø ±3 ø 85 98

64 Zestaw potrójnych wałeczków pomiarowych Dokładności wałeczków Tolerancje wałeczków Zawartość Dostawa DIN 2269, Klasa 1 ±1 µm 18 par wałeczków od ø,17 mm do ø 3,2 mm Zestawy w skrzynkach drewnianych Seria 313 Metoda pomiarowa z trzema wałeczkami stosowana jest do wyznaczenia średnicy podziałowej gwintu i uważana jest za jedną z najdokładniejszych. Wałeczki są hartowane i precyzyjnie docierane. Przy pomiarze średnicy podziałowej gwintu umieszcza się je na wrzecionie i kowadełku mikrometru zewnętrznego ) Zestaw wałeczków pomiarowych Średnica wrzeciona , Zawartość zestawu wałeczków Para wałeczków pomiarowych dla wrzeciona ø 6,35 mm ø wałeczka , , , , , , , , , , , , , , , , , ,2 Info. dot Wałeczki dla ø 8 dostarczane są w parach ø wałeczka , , , , , , , , , , , , , , , , , ,2 99

65 Statywy dla mikrometrów Seria 156 Obie ręce pozostają wolne dla obsługi mikrometru i pozycjonowania mierzonych przedmiotów. Przeznaczone do pomiarów seryjnych na produkcji i w kontroli jakości y mikrometrów Uwagi Waga [g] mm Typ o stałym kącie mm Typ o zmiennym kącie mm Typ pionowy mm Typ pionowy ø24.8 ø

66 Kolorowe pokrętła i nasadki grzechotek Akcesoria dla mikrometrów Kolorowe pokrętła grzechotki Kolorowe nasadki dla mikrometrów z grzechotką w bębnie serii 12-7XX, serii 293 oraz QuantuMike Kolorowe pokrętła grzechotki dla mikrometrów analogowych -3 mm Kolor Czarny Czerwony Niebieski Żółty Zielony Brązowy 4GZA239 Szary Kolorowe pokrętła grzechotki dla mikrometrów analogowych 3-1 mm Kolor 4GZA243 Szary Kolorowe nasadki pokrętła bębna dla mikrometrów cyfrowych serii 293 Kolor 4GZA241 Szary Kolorowe nasadki pokrętła bębna dla serii 12-7XX, QuantuMike i serii 293 z grzechotką w bębnie Kolor 4AAB28 Szary 4GAA899 Czarny 4GAA9 Czerwony 4GAA91 Żółty 4GAA92 Zielony 4GAA93 Niebieski Olej do mikrometru Wyposażenie mikrometrów Smarowanie przyrządów pomiarowych Smarowanie wrzeciona mikrometru Nie zawiera kwasów ani żywic 27D Uwagi spray 5 ml 11

67 Końcówki wrzecion Wyposażenie mikrometrów Te końcówki służą do doczepienia do wrzeciona mikrometru jako ekonomiczny sposób dostosowania go do zadania go. Do mocowania na kowadełkach Ø6,35 mm. Po zamocowaniu takich końcówek zmienia się zakres pomiarowy mikrometru. Długość końcówki 1 mm ±5 µm Uwaga 2862 Wałeczkowa 2863 Sferyczna 2864 Nożowa 2865 Nożowa 2866 Talerzykowa 2866 ø2 ø3.5 3 ø ø Mocowanie kulki 2866 Mocowanie kulki 11468M Przykład zastosowania ø kulki 11468M 5 12

68 Płytki płasko-równoległe Płaskość µm,1 µm Równoległość µm,2 µm Średnica 3 mm Seria 157 Płytki płasko-równoległe do sprawdzania powierzchni mierzących przyrządów pomiarowych. Do sprawdzania płaskości powierzchni i równoległości powierzchni pomiarowych mikrometrów zewnętrznych. Każdy zestaw składa się 4 płytek o różnych wymiarach do sprawdzania w każdej ćwiartce obrotu Zawartość sprawdzanych mikrometrów Wymiary płytek w zestawie mm ,12 mm -25 mm ,25 mm ,37 mm mm 25 mm 25,12 mm 25,25 mm 25,37 mm Sprawdzanie równoległości i płaskości powierzchni czołowych kowadełka i wrzeciona : płaskość obrazuje prostoliniowość i regularność odstępów prążków interferencyjnych, natomiast równoległość obrazuje liczba widocznych prążków. 13

69 Płytki interferencyjne płaskie Seria 158 Podstawowe narzędzie do sprawdzania płaskości powierzchni odbijających światło takich, jak powierzchnie płytek wzorcowych, wzorców nastawczych itp. metodą interferencji optycznej Płaskość Średnica/Grubość ,2 µm 45 mm/12 mm ,2 µm 6 mm/15 mm ,1 µm 45 mm/12 mm ,1 µm 6 mm/15 mm 14

70 Krótki przewodnik po Mikrometry Nazewnictwo Powierzchnie Wrzeciono Tuleja Nakrętka regulacyjna Kowadełko Kabłąk Bęben bębna Pokrętło szybkiego posuwu tulei Osłona termoizolacyjna Kreska wskaźnikowa wzdłużna Blokada wrzeciona Powierzchnie Wrzeciono Kreska wskaźnikowa wzdłużna Bęben Tuleja Kowadełko Pokrętło szybkiego posuwu Kabłąk Blokada wrzeciona bębna tulei Wyjście danych (nie występuje w zwykłych modelach cyfrowych) Przycisk HOLD podtrzymujący odczyt Przycisk zmiany trybu ZERO (Tryb inkrementalny) / ABS (Tryb Absolute) Osłona termoizolacyjna Przycisk zerowania 15

71 Mikrometr ostrzowy Mikrometr szczękowy Mikrometr do wieloklinów Do pomiarów średnic w wąskich rowkach Do pomiarów małych średnic wewnętrznych i szerokości rowków Do pomiarów średnic wałków wieloklinowych Mikrometr do rur Mikrometr punktowy Mikrometr do gwintów Do pomiarów grubości ścianek rur Mikrometr talerzykowy zewnętrzny Do pomiarów średnic podstaw Mikrometr do pomiaru grubości zębów przez kulki Do pomiarów efektywnych średnic gwintów Mikrometr z kowadełkiem pryzmowym Do pomiarów długości pomiarowych kół zębatych o zębach prostych i skośnych. Pomiary średnic kół zębatych metodą przez kulki/wałeczki Do pomiarów 3 i 5 ostrzowych narzędzi skrawających 16

72 5 (1) 45 4 (1) Odczyt ze skali tulei 7 mm (2) Odczyt ze skali bębna +,37 mm (2) Odczyt z mikrometru 7,37mm 35 Uwaga),37 mm (2) odczytano w pozycji, w której kreska 3 wskaźnikowa pokrywa się odpowiednią działką skali bębna. bębna może być odczytywana bezpośrednio z dokładnością,1mm, jak wyżej, ale może mieć też szacowaną dokładność,1mm, gdy kreski się prawie pokrywają, ponieważ grubość kresek stanowi 1/5 odstępu między nimi. Około +1µm Około +2µm Kreska noniusza Kreska bębna Kreska noniusza Kreska bębna noniuszowa umieszczona powyżej kreski wskaźnikowej tulei umożliwia bezpośredni odczyt z dokładnością,1mm. 3 (1) Odczyt ze skali tulei 6,mm (2) Odczyt ze skali bębna,21mm (3) (2) (3) Odczyt ze skali noniusza i bębna, gdzie kreska noniusza pokrywa się kreska bębna +,3mm 5 15 Odczyt z mikrometra 6,213mm 1 (1) Uwaga),21 mm (2) odczytano w pozycji, gdzie kreska wskaźnikowa znajduje się pomiędzy dwiema działkami (w tym przypadku 21 i 22).,3 mm (3) odczytano w pozycji, gdzie jedna z działek noniusza pokrywa sie z jedną z działek skali bębna. Trzecie miejsce dziesiętne na skali noniusza (jednostka,1 m Grzechotka Bęben cierny (Typ F) Bęben z grzechotką (Typ T) Bęben z grzechotką ø6.3 ø7.95 Słyszalne działanie Tak Nie Tak Tak Operowanie jedną ręką Nieodpowiedni Odpowiedni Odpowiedni Odpowiedni 3 wrzeciono Końcówka z węglika spiekanego wrzeciono ø8 Rysunki powyżej mają jedynie znaczenie informacyjne i nie są wykonane w skali. 3 Uwagi Końcówka z węglika spiekanego Słyszalne działanie grzechotki powoduje mikro wstrząsy Miękkie działanie bez wstrząsów i dzięków Słyszalne działanie informuje o stałym nacisku pomiarowym Słyszalne działanie informuje o stałym nacisku pomiarowym (1) mm Odczyt z licznika Odczyt z noniusza,4mm (2) Kreska wskaźnikowa wzdłużna 3 miejsca dziesiętne,4mm (2) 2 miejsce dziesiętne,9mm 1 miejsce dziesiętne,9mm (1) Milimetry 2,mm + Dziesiątki mm,mm *Pokazuje cztery cyfry. 2,994mm Uwaga),4 mm (2) jest odczytana w pozycji, gdzie kreska podziałki noniusza pokrywa się z jedną z kresek podziałki bębna. 17

73 Rozszerzalność (µ Powyższy wykres przedstawia rozszerzalność temperaturową wywołaną przenoszeniem ciepła z dłoni na kabłąk, gdy jest on trzymany gołą dłonią. Jak można się przekonać, trzymanie goła dłonią powoduje znaczny błąd pomiaru wywołany rozszerzalnościa cieplną. Jeśli mikrometr musi być trzymany gołą dłonią, należy minimalizować czas kontaktu. Założenie okładki izolacyjnej na mikrometr lub rękawiczki na dłoń może znacząco ograniczyć ten efekt. (Prosimy zauważyć, że powyższy wykres jest jedynie przykładowy). (dla sztabki 2mm przy temp. pocz. 2 C) Rozszerzalność termiczna (µ Różnica rozszerzalności (µ Powyższy, uzyskany doświadczalnie, wykres pokazuje jak w miarę upływu czasu rozszerza się wybrany wzorzec długości mikrometru trzymany w dłoni w temperaturze otoczenia 2 C za jeden koniec przez różne osoby o różnej temperaturze dłoni. Pokazuje on jak ważne jest, aby nie trzymać w dłoni wzorca mikrometru podczas wzorcowania lub, że należy go trzymać w rękawiczkach lub włożonego w izolację cieplną. Podczas wykonywania pomiarów należy również pamiętać, że powrót wzorca do początkowej długości trwa. (Prosimy zauważyć, że wartości na wykresie są eksperymentalne i nie są gwarantowane.) Czas (minuty) C 1 C Długość nominalna (m Powyższy eksperyment wykonano pozostawiając mikrometr i jego wzorzec w temperaturze 2ºC na ok. 24 godziny dla ustabilizowania się ich temperatur i ustawiając punkt początkowy na wzorcu. Następnie mikrometr wraz ze wzorcem pozostawiono w temperaturach ºC i 1ºC na taki sam czas, po upływie którego sprawdzono przesunięcie punktu początkowego. Powyższy wykres pokazuje wyniki dla różnych wzorców o wymiarach mm w każdej z temperatur. Wykres pokazuje, że zarówno mikrometr jak i jego wzorzec muszą być pozostawione w tym samym miejscu co najmniej na kilka godzin przed ustawieniem punktu początkowego. (Wartości na wykresie są eksperymentalne i nie są gwarantowane.) 31 C 27 C 21 C Upływ czasu (minuty) 9 C (Jednostka: µ Zmiana metody mocowania i/lub orientacji mikrometru po zerowaniu wpływa na wyniki późniejszych pomiarów. Tabele poniżej pokazują spodziewane błędy pomiaru w trzech różnych przypadkach po wyzerowaniu mikrometrów w przy podparciu od spodu i na środku. Rzeczywiste wyniki pokazują, że najlepiej jest zerować i mierzyć w tym samym położeniu i w tym samym mocowaniu. Postulat Abbego mówi, że maksymalna L dokładność jest uzyskiwana, gdy oś przyrządu i oś pomiaru są wspólne. Jakakolwiek zmiana kąta ( ) ruchomej szczęki przyrządu, takiego jak na przykład mikrometr szczękowy, wywołuje przemieszczenie, które nie jest mierzone na skali przyrządu i stanowi błąd Abbego ( = L na rysunku). Prostoliniowość wrzeciona, luz prowadnicy wrzeciona lub zmiany siły nacisku mogą powodować zmianę kąta ( ) powiększającą ten błąd wraz ze wzrostem R. R Sposób mocowania Podparcie od spodu i na środku Podparcie tylko na środku Prawo Hooke'a Prawo Hooke'a mówi, że odkształcenie materiału elastycznego jest proporcjonalne do naprężenia wywołującego to odkształcenie, przy założeniu że pozostaje ono w zakresie odkształceń sprężystych. Wzory Hertza Wzory Hertza podają widoczną redukcję średnicy kul i walców spowodowaną sprężystym ściskaniem powierzchniami płaskimi przy pomiarze. Wzory te przydatne są do wyznaczania deformacji mierzonych przedmiotów spowodowanych naciskiem pomiarowym w punkcie i na linii kontaktu. P SøD (a) Kula pomiędzy płaszczyznami Ustawienie Maksymalna mierzona długość (m Sposób mocowania Ustawienie Maksymalna mierzona długość (m 2 2 Podparcie na środku w orientacji poziomej. L P ød (b) Cylinder pomiędzy płaszczyznami 2 2 Trzymanie w dłoni skierowanego do dołu Przy założeniu określonych jednostek i stali jako materiału: Moduł sprężystości: E =25 GPa Wielkość deformacji: (µ Średnica kuli lub walca: D (m Długość walca: L (m Nacisk pomiarowy: P (N) a) Widoczne zmniniejszenie średnicy kuli 1=,82 P 3 2 /D b) Widoczne zmniejszenie średnicy walca 2 =,94 P/L 1/D 3 18

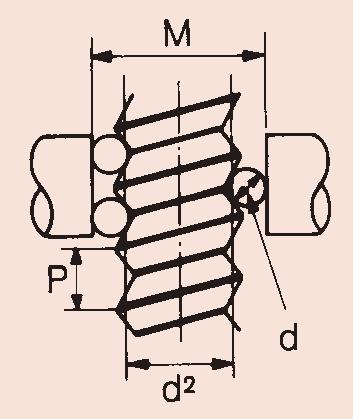

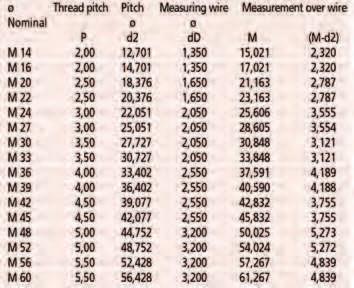

74 Metoda trójwałeczkowa Średnicę podziałową gwintu można mierzyć metodą trzech wałeczków zgodnie z rysunkiem poniżej. Oblicz średnicę podziałową (E) przy wykorzystaniu równań (1) i (2). Gwint metryczny lub zunifikowany (6 ) E=M 3d+,86625P...(1) Gwint Whitwortha (55 ) E=M 3,16568d+,96491P...(2) Przyczyna błędu Działania eliminujące błędy Możliwy błąd Błąd podziałki (przedmiot mierzony) Błąd półkąta (przedmiot mierzony) Różnica kowadełek Błąd od średnicy wałeczka Błąd sumaryczny 1. Korekcja błędu podziałki ( p = E) 2. Pomiar w kilku punktach i zastosowanie średniej. 3. Redukcja błędów pojedynczych podziałek. 1. Użycie wałeczka o optymalnej średnicy. 2. Żadna korekcja nie jest wymagana. 1. Użycie wałeczka o optymalnej średnicy. 2. Użycie wałeczka o średnicy zbliżonej do średniej po stronie jednego wałeczka. 1. Pomiar z predefiniowanym, odpowiednim dla podziałki naciskiem. 2. Użycie predefiniowanej szerokości krawędzi j. 3. Pomiar ze stabilnym naciskiem pom. Śruba ±18µm przy założeniu, że błąd podziałki wynosi,2 mm. ±.3µm ±8µm 3µm W najgorszym przypadku +2µm 35µm Wrzeciono d = Średnica wałeczka E = Średnica podziałowa gwintu M = Odczyt z mikrometru z uwzględnieniem trzech wałeczków Kowadełko P = Podziałka gwintu (W przypadku gwintów zunifikowanych należy przeliczyć cale na mm.) Typ gwintu Optymalny rozmiar wałeczka Gwint metryczny lub zunifikowany (6 ).577P Gwint Whitwortha (55 ).564P Błąd, którego nie można wyeliminować Metoda jednowałeczkowa Średnica podziałowa frezu o nieparzystej liczbie ostrzy może być mierzona metodą jednego wałeczka przy użyciu mikrometru z kowadełkiem pryzmowym. Należy zmierzyć wartość M1 i obliczyć M ze wzoru (3) lub (4). M1 = Odczyt z mikrometru przy pomiarze metoda jednowałeczkową D = Średnica frezu o nieparzystej liczbie ostrzy Frez z trzema ostrzami : M = 3M1 2D (3) Frez z pięcioma ostrzami : M = 2,236M1 1,2366D (4) P ±3µm ±.3µm ±1µm 1µm d ( 3) E Przy starannym pomiarze +3µm 5µm M Wzór do obliczenia długości j koła zębatego (S: Sm = m cos { (Zm,5) + Z inv } + 2Xm sin Wzór do obliczenia liczby zębów na długości j (Z: Zm' = Z K (f) +,5 (Zm jest liczbą całkowitą najbliższą Zm'), 1 gdzie K (f) = { sec (1 + 2f) 2 cos 2 inv 2f tan } oraz f = X Z Sm inv inv Metoda pomiaru przez wałeczki dp dm (a) Dla kół o parzystej liczbie zębów: dg dm = dp + cosø = dp + z m cos cosø Dla kół o nieparzystej liczbie zębów: dg 9 z m cos dm = dp + cos ø cos ( z ) = dp + cosø cos 9 ( z ) jednakże dp invø = X dp = dg 2 z m cos 2z inv + 2tan ( ) z X ø (invø) należy odczytać z tabeli funkcji ewolwenty. m: Moduł : Kąt przyporu Z: Liczba zębów X : Współczynnik przesunięcia zarysu Sm: Długość pomiarowa koła Zm: Liczba zębów na długości j dp (b) dm 9º Z z : Liczba zębów : Kąt przyporu zębów m : Moduł X : Współczynnik przesunięcia zarysu Następnie należy obliczyć wartość średnicy podziałowej wprowadzając wartość M do równania (1) lub (2). Kowadełko Wrzeciono Frez o nieparzystej liczbie ostrzy Wałeczek 19

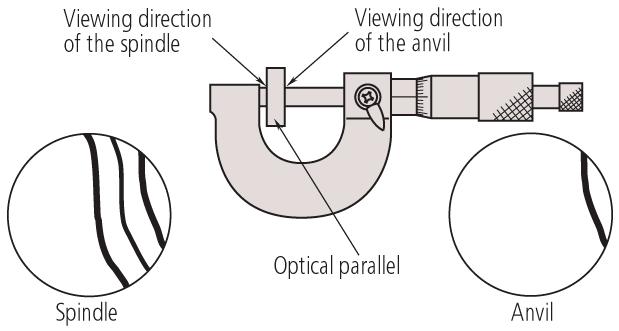

75 Kierunek obserwacji prążków po stronie wrzeciona 1. Podczas doboru modelu do danego zadania go należy dokładnie sprawdzić typ, zakres pomiarowy, dokładność i inne parametry. 2. Należy pozostawić mikrometr i mierzony przedmiot w tym samym miejscu na czas potrzebny do wyrównania się ich temperatur przed pomiarem. 3. Należy patrzeć prostopadle na kreskę wskaźnikową podczas odczytu ze skali wrzeciona. Jeśli na kreski podziałki będzie się patrzeć pod kątem, nie będzie można zaobserwować poprawnie zrównania się kresek ze względu na błąd paralaksy. Płytka płasko-równoległa Prążki po stronie wrzeciona (a) (b) (c) Równoległość powierzchni pomiarowych mikrometru można ocenić przy użyciu płasko-równoległej płytki interferencyjnej umieszczonej pomiędzy nimi. Najpierw należy przyłożyć płytkę płasko-równoległą do powierzchni kowadełka, a następnie dosunąć do niej wrzeciono ze standardowym naciskiem pomiarowym. Teraz należy policzyć czerwone prążki interferencyjne widoczne w świetle białym na powierzchni j wrzeciona. Każdy prążek reprezentuje różnicę wysokości równą połowie długości fali (,32µm dla czerwonych prążków). Na rysunku powyżej odchyłka równoległości wynosząca w przybliżeniu 1µm została uzyskana przez pomnożenie,32µm x 3=,96µm. Płaskość powierzchni j można oszacować przy użyciu płytki interferencyjnej płaskiej (lub płasko-równoległej) przyłożonej do badanej powierzchni. Należy policzyć czerwone prążki interferencyjne widoczne w świetle białym na badanej powierzchni j. Każdy prążek reprezentuje różnicę wysokości równą połowie długości fali (,32µm w przypadku czerwonych prążków). Kierunek obserwacji prążków interferencyjnych Tuleja Bęben (a) Powyżej linii wzdłużnej (b) Prostopadle do linii wzdłużnej (c) Poniżej linii wzdłużnej 4. Przed pomiarem należy wytrzeć powierzchnie kowadełka i wrzeciona papierem bezkłaczkowym zaciśniętym w pozycji zerowania. Płytka interferencyjna Kowadełko Powierzchnia pomiarowa jest wygięta. Płaskość około 1,3µm. (,32µm x 4 pary czerwonych prążków.) Płytka interferencyjna Kowadełko Powierzchnia pomiarowa jest wklęsła (lub wypukła). Płaskość około,6µm. (,32µm x 2 ciągłe prążki) 11

76 5. W ramach codziennego utrzymania należy czyścić powierzchnię boczną i pomiarową wrzeciona z pyłu, okruchów materiału i innych pozostałości. Dodatkowo, za pomocą suchej ściereczki należy usunąć ze wszystkich pozostałych części przyrządu wszelkie plamy, ślady rdzy i odciski palców. 6. Należy poprawnie używać sprzęgła w celu zapewnienia właściwego nacisku go podczas pomiarów. 7. Mocując mikrometr na statywie, statyw powinien być zaciśnięty na środku kabłąka mikrometru. Nie należy zaciskać szczęk statywu zbyt mocno. 8. Należy uważać, aby go nie upuścić ani nie uderzyć niczym mikrometru. Nie należy używać zbyt dużej siły przy obracaniu bębna wrzeciona. Jeśli istnieje podejrzenie, że mikrometr mógł zostać uszkodzony na skutek niewłaściwego użytkowania, przed użyciem należy upewnić się, że został on sprawdzony pod względem dokładności. 9. Po długim okresie przechowywania lub jeśli nie widać na nim warstwy ochronnego oleju, należy pokryć mikrometr niewielką ilością oleju przeciwdziałającego korozji poprzez przetarcie go ściereczką nasączoną tym olejem. 1. Uwagi do przechowywania: Unikać przechowywania mikrometru w miejscu, gdzie jest on wystawiony na bezpośrednie działanie światła słonecznego. Przechowywać mikrometr w dobrze wentylowanym pomieszczeniu o niskiej wilgotności. Przechowywać mikrometr w miejscu o niskim zapyleniu. Przechowywać mikrometr w etui lub innym opakowaniu, które nie będzie leżało na podłodze. When storing the micrometer, always leave a gap of.1 to 1 mm between the measuring faces. Do not store the micrometer in a clamped state. 111

77 5 45 Przegląd głowic mikrometrycznych Zestawienie głowic mikrometrycznych Tuleja z Tuleja nakrętką gładka 1) 2) 4) 5) 6) Podziałka x y a b c Ø D Ø d1 Ø d2 mm mm mm mm mm mm mm mm mm mm ,1 12, , ,1 12, , ,1 12, , ,1 12, , ,5,1 12, ,5,1 12, ,2 5,5 1,8 5 6,5 2,5 3, ,5, ,7 6 3,5 9, ,5, ,5 7,5 21,7 6 3,5 9, ,5, ,5 9 23,5 9,5 6, ,5, ,5 9 23,5 9,5 6, ,5, ,5 9 23,5 9,5 6, ,5, ,5 6 3,5 9, ,5,1 17 7,5 22,5 6 3,5 9, ,5,1 18,7 9 22,5 9,5 6, ,5, ,5 7,5 21,7 6 3,5 9, ,5, ,5 9 23,5 9,5 6, ,5, , ,5 9, ,5, ,5 9 23,5 9,5 6, ,5, ,9 6 3,5 9, , , , ,5 9, , ,5 17,5 31,5 9, ,1 9,5 15,5 37 9, , ,5 17,5 4 9, , ,5 15,5 45,5 9, , ,5 17,5 31,5 9, , ,5 17,5 31,5 9, , ,5 15,5 3 9,5 6, , ,5 15,5 3 9,5 6, , ,5 15,5 3 9,5 6, , ,5 15,5 37 9, ,1 9,5 15,5 37 9, , ,5 17,5 4,1 9, , ,5 15,5 45,6 9, ,5 18,7 17, ,5 18,7 17, , ,5 9,5 6, , , ,5 9,5 6,35 15, , , ,5 6, , ,5 9,5 6, , , , , , , , , , , ) Sferyczna powierzchnia pomiarowa 2) Z blokadą wrzeciona 4) Z grzechotką 5) Z nieobrotowym wrzecionem 6) Końcówka węglikowa x i y dla głowic z nakrętkami mocującymi Podziałka,1mm/,5mm/,1mm ød1 ø D 5 45 ød2 b a c Długość całkowita l = a b c x y ød1 ød b a c Długość całkowita l = a + b + c x y ød2 112

78 5 45 Przegląd głowic mikrometrycznych Podziałka,1mm/,5mm/,1mm ød1 ø D 5 45 ød2 b a c Długość całkowita l = a + b + c x y ød1 ød b a c ød2 Długość całkowita l = a + b + c Z nakrętką mocującą Z blokadą wrzeciona Z blokadą wrzeciona / 35-2XX Ze sferycznymi powierzchniami pomiarowymi Z odczytem odwrotnym x y Zestawienie głowic mikrometrycznych Tuleja z Tuleja Ø Ø 1) 2) 3) 4) 5) 6) 7) Podziałka x y a b c Ø D nakrętką gładka d1 d2 mm mm mm mm mm mm mm mm mm mm , ,5 1 6, , , , ,5 28,6 31, , , , , , ,5 1 6, , , , ,5 1 6, , ,5 12 6, , ,5 12 6, , , , , , , , , , , ,5 1 6, , ,5 12 6, , ,5 12 6, , , ,7 84, , , , , , , ,5-, ,5 7,5 21,7 6 3, , ,5 17,5 31,5 9, ,1 9,5 15,5 37 9, , ,5 17,5 4,1 9, ,1 9,5 15,5 45,6 9, , ,5 9,5 6, , , ) Sferyczna powierzchnia pomiarowa 2) Z blokadą wrzeciona 3) Odczyt odwrotny 4) Z grzechotką 5) Z nieobrotowym wrzecionem 6) Końcówka węglikowa 7) Nieobrotowa powierzchnia pomiarowa Parametry x i y odnoszą się do głowic z nakrętką mocującą 113

79 Cyfrowe głowice mikrometryczne Seria 164 Wyświetlacz wraz z panelem operatorskim może być dla wygody obracany w zakresie 33. Do integracji z maszynami i systemami pomiarowymi. Cyfrowa głowica mikrometryczna o nieobrotowym wrzecionie. Funkcje Seria 164 ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) 2 nastawy wstępne Wyjście danych Zmiana kierunku zliczania Dokładność Wrzeciono Wyświetlacz Zasilanie Rozdzielczość Czas życia baterii Patrz tabele (z wyłączeniem błędu kwantyzacji) skok gwintu wrzeciona,5 mm LCD, wysokość znaków 7,5 mm 2 baterie SR-44,1 mm około 1,8 roku Końcówka Waga Ø tulei Dokładność Uwagi wrzeciona [g] Końcówka węglikowa 18 mm ±3 µm Nieobrotowe wrzeciono 49 Wyposażenie specjalne Opis Kabel Digimatic z przyciskiem danych ( Kabel Digimatic z przyciskiem danych (2 6ADV38C Kabel USB Input Tool Direct z przyciskiem danych (2 2AZD79C Kabel danych U-WAVE z przyciskiem danych Artykuły eksploatacyjne Opis Bateria SR (29) ø8 ø11 ø49 ø PRESET ( ): z wrzecionem w pełni wysuniętym 114

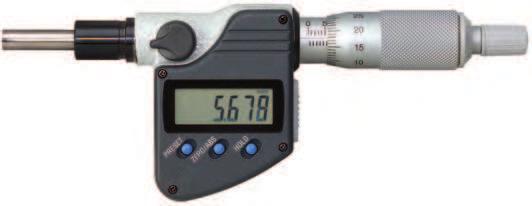

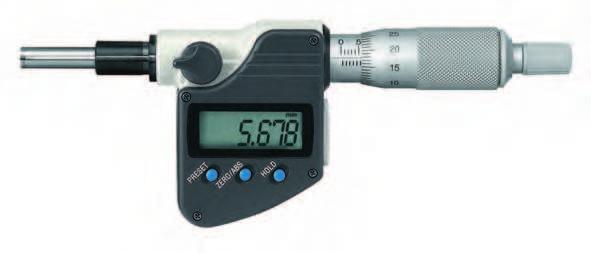

80 Cyfrowe głowice mikrometryczne z wrzecionem 1 mm Funkcje Seria 35 ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) 2 nastawy wstępne Funkcja blokady HOLD Wyjście danych Dokładność Wrzeciono Wyświetlacz Czas życia baterii Rozdzielczość Zasilanie Wyposażenie specjalne ±2 µm (z wyłączeniem błędu kwantyzacji) Z blokadą wrzeciona, ø 6,35 mm, skok gwintu,5 mm LCD, wysokość znaków 7,5 mm około 1,2 roku,1 mm Bateria SR-44 Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 Artykuły eksploatacyjne Opis Bateria SR-44 Seria 35 Głowice mikrometryczne o zakresie 25 mm i średnicy tulei 1 mm. Do integracji z maszynami i systemami pomiarowymi. Bezpośredni odczyt czytelnie wyświetlanych wartości z rozdzielczością,1 mm. Średnica tulei chwytowej: 1mm. Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Waga [g] Płaska (węglikowa) 1 mm Gładka Płaska (węglikowa) 1 mm Z nakrętką mocującą 11, Sferyczna (SR4) 1 mm Gładka Sferyczna (SR4) 1 mm Z nakrętką mocującą 11,5 23 ø SR4 SR4 M9.5x.5 ø (17) -.9 ø1 15 (139.5) ø18 M9.5x (58) ( ): z wrzecionem w pełni wysuniętym 115

81 Cyfrowe głowice mikrometryczne z wrzecionem 12 mm Seria 35 Głowica mikrometryczna o zakresie 25mm i średnicy tulei 12mm, posiadająca następujące cechy: Przeznaczona do integracji z maszynami i systemami pomiarowymi. Doskonała odporność na wnikanie wody i pyłu (IP65) umożliwia wykorzystanie w maszynach obróbczych, gdzie może dochodzić do zachlapania chłodziwem (z wyjątkiem tulei gwintowanej). Czytelne wartości wyświetlane z rozdzielczością,1 mm. Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Uwagi Waga [g] Płaska (węglik) 12 /18 mm Gładka IP Płaska (węglik) M12 x 1 Z nakrętką 11,5 gwintowane wrzeciono Sferyczna (SR4) 12 /18 mm Gładka IP Sferyczna (SR4) M12 x 1 Z nakrętką 11,5 gwintowane wrzeciono Płaska (węglik) 12 mm Gładka IP Płaska (węglik) 12 mm Z nakrętką 11,5 IP Sferyczna (SR4) 12 mm Gładka IP Sferyczna (SR4) 12 mm Z nakrętką 11,5 IP Płaska 12 mm Gładka IP65, z nieobrotową powierzchnią pom. bez grzechotki 235 Funkcje Seria 35 ZERO / ABS przełączane Auto wyłączanie (po 2 min. bezczynności) 2 nastawy wstępne Funkcja blokady HOLD Wyjście danych Dokładność Wrzeciono Wyświetlacz Czas życia baterii Rozdzielczość Zasilanie Wyposażenie specjalne ±2 µm (z wyłączeniem błędu kwantyzacji) Z blokadą wrzeciona, ø 6,35 mm, skok gwintu,5 mm LCD, wysokość znaków 7,5 mm około 1,2 roku,1 mm Bateria SR-44 Opis 5CZA662 Kabel Digimatic z przyciskiem danych (1 5CZA663 Kabel Digimatic z przyciskiem danych (2 2AZD79B Kabel łączący U-Wave z przyciskiem danych 6ADV38B Kabel USB Input Tool Direct z przyciskiem danych (2 Artykuły eksploatacyjne Opis Bateria SR Tuleja ze szczeliną Ø 12/Ø 18 mm długość 14 mm Tuleja ze szczeliną Ø 12/Ø 18 mm długość 16 mm wzorzec dla , wzorzec dla (1.5) (27.7) 14 ø11.11 ø (17) (139.5) 15 ø (58) ø18 ø16 M (17) 15 4 ø (139.5) 5 45 (58) ø ø ø ( ): z wrzecionem w pełni wysuniętym

82 Głowice mikrometryczne z licznikiem chromowane Wrzeciono Z blokadą wrzeciona, ø 6,35 mm, skok gwintu,5 mm Podziałka,1mm Seria 25 - Z licznikiem mechanicznym Głowica mikrometryczna z licznikiem mechanicznym Końcówka Waga Ø tulei Dokładność Tuleja wrzeciona [g] Płaska (węglikowa) 1 mm ±2 µm Gładka ø mm 45 ø18 Podziałka,1mm (17) (118.8) Głowica "Micro Jack" Seria 7 Głowica mikrometryczna "Micro Jack" do precyzyjnych regulacji pod obciążeniem Stosowana do dokładnego poziomowania maszyn, płyt pomiarowych i innych przyrządów precyzyjnych. Łatwa regulacja pod dużym obciążeniem. SR1 9 (85) 15 ø15 6 ø4 ø Uwagi Obciążenie maks.: 4kg 117

83 Głowica mikrometryczna o dokładnym posuwie wrzeciona i zakresach 5 mm i 6,5 mm Seria O bardzo dokładnym posuwie wrzeciona,1 mm/obr. Niewielkich rozmiarów głowice mikrometryczne o bardzo dokładnym posuwie. Niewielki rozmiar i ekstremalnie mały skok gwintu wrzeciona,1 mm/obrót. Idealne do stosowania w aparaturze naukowej Skok gwintu wrzeciona Powierzchnie Podziałka,1 mm chromowane Stal narzędziowa (>6 HRC),2 mm /,4 mm ( , ) Końcówka wrzeciona Ø tulei Dokładność [µm] Tuleja Grubość uchwytu z nakrętką Sferyczna (SR1,5) 3,5 mm ±5 Gładka Sferyczna (SR1,5) 3,5 mm ±5 Z nakrętką mocującą ,5 Sferyczna (SR4) 9,5 mm ±2 Gładka ,5 Sferyczna (SR4) 9,5 mm ±2 Z nakrętką mocującą ,5 Sferyczna (SR4) 9,5 mm ±2 Gładka ,5 Sferyczna (SR4) 9,5 mm ±2 Z nakrętką mocującą ,5 Sferyczna (SR3) 6 mm ±5 Gładka ,5 Sferyczna (SR3) 6 mm ±5 Z nakrętką mocującą 4 1 Waga [g] Skok gwintu,1 mm SR1.5 ø ø6 SR M3.5.5 Skok gwintu,5 mm ø2 ø2 ø6 ø5 SR (6.5) 11.5 (17) ø (25.5) 31.5 ø13 (38) 3.5 ø5 5.5 SR4 M9.5.5 ø (6.5) (25.5) ø ø13 (17) (38) SR4 ø ø15 SR4 ø14 4 ø ø SR3 ø (12) (3) ø6.8 2 M9.5.5 SR3 ø (12) ø6.8 2 (3) 6 (8.5) 21.7 ø (28.2) M (8.5) ø9.3 (28.2) ( ): z wrzecionem w pełni wysuniętym 118

84 Głowica mikrometryczna o zakresie 5mm i 6,5mm Dokładność ±5 µm Skok gwintu,5 mm wrzeciona chromowane Powierzchnie Stal hartowana (> 6 HRC) Podziałka,2 mm ( / ),1 mm Seria Ultra małe Miniaturowe głowice mikrometryczne łatwo integrowalne z różnego rodzaju maszynami Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Cechy specjalne Sferyczna (SR1,5) 3,5 mm Gładka Sferyczna (SR1,5) 3,5 mm Z nakrętką mocującą ,5 Płaska 6 mm Gładka ,5 Płaska 6 mm Z nakrętką mocującą ,5 Sferyczna (SR3) 6 mm Gładka ,5 Sferyczna (SR3) 6 mm Z nakrętką mocującą ,5 Płaska 6 mm Gładka Odczyt odwrotny ,5 Płaska 6 mm Z nakrętką mocującą 4 Odczyt odwrotny 1 Waga [g] SR1.5 ø ø2 ø6 1 ø3.5 5 (6.5) (25.5) ø ø2 SR1.5 ø3.5 5 (6.5) ø ø6 2.5 (25.5) 6 (8.5) 15 4 ø (28.2) ( ): z wrzecionem w pełni wysuniętym 8 M6x (8.5) ø (28.2) 119

85 Głowica mikrometryczna 6,5 mm i 13 mm Seria Dokładny posuw wrzeciona,25 mm/obr Standardowe głowice mikrometryczne, typ niewielkich rozmiarów o zakresie 13 mm. Węglikowa powierzchnia pomiarowa wrzeciona Dokładny posuw wrzeciona przydatny w zastosowaniach wymagających dokładnych regulacji i pozycjonowania. Dokładność ±2 µm Skok gwintu,25 mm wrzeciona chromowane Powierzchnie Stal hartowana (> 6 HRC) Podziałka,1 mm Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Waga [g] ,5 Sferyczna (SR4) 9,5 mm Gładka ,5 Sferyczna (SR4) 9,5 mm Z nakrętką mocującą Sferyczna (SR4) 9,5 mm Gładka Sferyczna (SR4) 9,5 mm Z nakrętką mocującą 6 35 ø5 SR4 ø SR4 ø ø13 ø (14) (44.5) mm (12) (3) mm ø5 SR4 ø14 4 ø SR4 ø14 4 ø ø13 ø15 M9.5x (14) M9.5x (12) (44.5) mm 18.5 (3) mm ( ): z wrzecionem w pełni wysuniętym 12

86 Głowica mikrometryczna o zakresie 6,5mm i 13mm Dokładność ±2 µm Skok gwintu,5 mm wrzeciona chromowane Powierzchnie Stal hartowana (> 6 HRC) Podziałka,1 mm Seria Duża średnica bębna ułatwiająca odczyt Te głowice mikrometryczne posiadają śrubę blokującą, umożliwiającą zablokowanie wrzeciona w dowolnej pozycji. Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką ø bębna Waga [g] ,5 Płaska 9,5 mm Gładka 15 mm ,5 Płaska 9,5 mm Z nakrętką mocującą 6 15 mm ,5 Płaska 9,5 mm Gładka 2 mm ,5 Płaska 9,5 mm Z nakrętką mocującą 6 2 mm ,5 Płaska 9,5 mm Gładka 29 mm ,5 Płaska 9,5 mm Z nakrętką mocującą 6 29 mm ,5 Sferyczna (SR4) 9,5 mm Płaska 15 mm ,5 Sferyczna (SR4) 9,5 mm Z nakrętką mocującą 6 15 mm Płaska 9,5 mm Gładka 15 mm Płaska 9,5 mm Z nakrętką mocującą 6 15 mm Płaska 9,5 mm Gładka 2 mm Płaska 9,5 mm Z nakrętką mocującą 6 2 mm Płaska 9,5 mm Gładka 29 mm Płaska 9,5 mm Z nakrętką mocującą 6 29 mm ø (12) 18.5 ø ø (3) ø14 ø ø ø (12) 23.5 M (3) ø (12) o ø (3) ø14 ø ø M9.5.5 ø (12) (3) ( ): z wrzecionem w pełni wysuniętym 121

87 Głowica mikrometryczna o zakresie 6,5mm z blokadą wrzeciona Seria Typ ze śrubą blokującą Wrzeciono tych głowic mikrometrycznych może być zablokowane w dowolnym położeniu za pomocą radełkowanej śruby blokującej. Skok gwintu wrzeciona Powierzchnie Podziałka,5 mm chromowane Stal hartowana (> 6 HRC),1 mm Końcówka wrzeciona Ø tulei Dokładność [µm] Tuleja Grubość uchwytu z nakrętką ,5 Płaska 6 mm ±5 Gładka ,5 Płaska 6 mm ±5 Z nakrętką mocującą ,5 Sferyczna (SR3) 6 mm ±5 Gładka ,5 Sferyczna (SR3) 6 mm ±5 Z nakrętką mocującą ,5 Płaska 9,5 mm ±2 Gładka ,5 Płaska 9,5 mm ±2 Z nakrętką mocującą ,5 Sferyczna (SR4) 9,5 mm ±2 Gładka ,5 Sferyczna (SR4) 9,5 mm ±2 Z nakrętką mocującą 6 43 Waga [g] ø3.5 SR ø3.5 SR3 M ø (8.5) ø (8.5) 15 ø7 4.6 ø7 4.6 (11.3) (36.8) (11.3) 4 3 ø ø (36.8) ø7 4.6 ø7 4.6 ø3.5 ø6 -.8 (11.3) ø6 -.8 (11.3) 6 (8.5) (36.8) ø ø3.5 M (8.5) ø (36.8) ø ø7 4.6 (12.7) (12) (38.6) ø ø15 M9.5.5 ø14 ø ø7 4.6 (12.7) (12) (38.6) ø ø15 SR4 ø (12.7) ø15 SR4 ø14 ø (12.7) ø (12) (38.6) ( ): z wrzecionem w pełni wysuniętym 3 M (12) (38.6)

88 Głowica mikrometryczna o zakresie 13mm z blokadą wrzeciona Dokładność ±2 µm Skok gwintu,5 mm wrzeciona chromowane Powierzchnie Stal hartowana (> 6 HRC) Podziałka,1 mm Seria Typ ze śrubą blokującą Ta głowica mikrometryczna posiada możliwość blokowania wrzeciona w dowolnym położeniu za pomocą radełkowanej śruby blokującej Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Waga [g] Płaska 9,5 mm Gładka Płaska 9,5 mm Z nakrętką mocującą Sferyczna (SR4) 9,5 mm Gładka Sferyczna (SR4) 9,5 mm Z nakrętką mocującą 6 43 ø7 4.6 ø7 4.6 ø (12) ø14 ø (12) 45 ø ø13 ø ø (14) ø (53.1) M (14) ø (53.1) 3.5 ø5 SR4 ø (12) ø13 ø5 SR4 ø14 ø (12) ø (14) 4.1 (53.1) ( ): z wrzecionem w pełni wysuniętym 3.5 M (14) (53.1) 123

89 Głowica mikrometryczna o zakresie 13 mm z bębnem zerowanym Seria Typ standardowy o małych wymiarach i przestawnym zerze. Standardowe, małych rozmiarów głowice mikrometryczne z bębnem o regulowanym zerze. Zero można ustawić w dowolnej pozycji poprzez odpowiednie ustawienie śruby bębna. Dokładność ±2 µm Skok gwintu,5 mm wrzeciona chromowane Powierzchnie Stal hartowana (> 6 HRC) Podziałka,1 mm Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Cechy specjalne Płaska 9,5 mm Końcówka płaska Płaska 9,5 mm Końcówka płaska Stal nierdzewna Płaska 9,5 mm Z nakrętką zaciskową Sferyczna (SR4) 9,5 mm Końcówka płaska Płaska 9,5 mm Z nakrętką zaciskową 6 Stal nierdzewna Sferyczna (SR4) 9,5 mm Z nakrętką zaciskową 6-4 Odczyt odwrotny Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Waga [g] Płaska 9,5 mm Końcówka płaska Płaska 9,5 mm Z nakrętką zaciskową 6 4 Odczyt odwrotny / Z blokowaniem wrzeciona Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Waga [g] Płaska 9,5 mm Z nakrętką zaciskową Płaska 9,5 mm Końcówka płaska 35 Waga [g] Z blokowaniem wrzeciona Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Waga [g] Płaska 9,5 mm Końcówka płaska Płaska 9,5 mm Z nakrętką zaciskową Sferyczna (SR4) 9,5 mm Z nakrętką zaciskową Sferyczna (SR4) 9,5 mm Końcówka płaska ( ): z wrzecionem w pełni wysuniętym 124

90 Głowica mikrometryczna o zakresie 13 mm Dokładność ±2 µm Skok gwintu,5 mm wrzeciona chromowane Powierzchnie Stal hartowana (> 6 HRC) Podziałka,1 mm Seria 148 Typ standardowy o małych wymiarach Standardowe, niewielkich rozmiarów głowice mikrometryczne o zakresie pomiarowym 13 mm Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Cechy specjalne Płaska 9,5 mm Gładka płaska 9,5 mm Z nakrętką Sferyczna (SR4) 9,5 mm Gładka Sferyczna (SR4) 9,5 mm Z nakrętką Płaska 9,5 mm Gładka Odczyt odwrotny Płaska 9,5 mm Z nakrętką 6 Odczyt odwrotny 35 Waga [g] Z blokowaniem wrzeciona Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Cechy specjalne Płaska 9,5 mm Gładka Płaska 9,5 mm Z nakrętką Sferyczna (SR4) 9,5 mm Gładka Sferyczna (SR4) 9,5 mm Z nakrętką Płaska 9,5 mm Gładka Odczyt odwrotny Płaska 9,5 mm Z nakrętką 6 Odczyt odwrotny 45 Waga [g] ( ): z wrzecionem w pełni wysuniętym 125

91 Głowica mikrometryczna o zakresie 15mm Seria Typ standardowy z wrzecionem o końcówce węglikowej Niewielkich rozmiarów głowica mikrometryczna o zakresie pomiarowym 15 mm i o węglikowowolframowej powierzchni j. Dokładność ±2 µm Skok gwintu wrzeciona,5 mm chromowane Powierzchnie Z węglika spiekanego Podziałka,1mm Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Cechy specjalne Płaska (węglikowa) 9,5 mm Gładka Płaska (węglikowa) 9,5 mm Z nakrętką mocującą 11, Sferyczna (SR4) 9,5 mm Gładka Sferyczna (SR4) 9,5 mm Z nakrętką mocującą 11, Płaska (węglikowa) 9,5 mm Gładka Odczyt odwrotny Płaska (węglikowa) 9,5 mm Z nakrętką mocującą 11,5 Odczyt odwrotny 6 Waga [g] Z blokowaniem wrzeciona Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Cechy specjalne Płaska (węglikowa) 9,5 mm Gładka Płaska (węglikowa) 9,5 mm Z nakrętką mocującą Sferyczna (SR4) 9,5 mm Gładka Sferyczna (SR4) 9,5 mm Z nakrętką mocującą Płaska (węglikowa) 9,5 mm Gładka Odczyt odwr Płaska (węglikowa) 9,5 mm Z nakrętką mocującą 6 Odczyt odwr. 6 Waga [g] ( ): z wrzecionem w pełni wysuniętym 126

92 Głowica mikrometryczna o zakresie 25 mm Dokładność ±2 µm Skok gwintu,5 mm wrzeciona chromowane Powierzchnie Z węglika spiekanego Podziałka,1 mm Seria 15 - Typ standardowy średnich rozmiarów Standardowa, średnich rozmiarów głowica mikrometryczna o zakresie pomiarowym 25 mm Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Cechy specjalne Płaska (węglikowa) 1 mm Gładka Płaska (węglikowa) 1 mm Z nakrętką 11, Sferyczna (SR4) 1 mm Gładka Sferyczna (SR4) 1 mm Z nakrętką 11, Płaska (węglikowa) 1 mm Gładka Podziałka,1 mm Płaska (węglikowa) 1 mm Z nakrętką 11,5 Podziałka,1 mm Płaska (węglikowa) 1 mm Gładka Bez grzechotki Płaska (węglikowa) 1 mm Z nakrętką 11,5 Bez grzechotki Płaska 1 mm Gładka Długie wrzeciono Płaska 1 mm Z nakrętką 11,5 Długie wrzeciono Płaska (węglikowa) 1 mm Gładka Odczyt odwrotny Płaska (węglikowa) 1 mm Z nakrętką 11,5 Odczyt odwrotny 1 Waga [g] Z blokowaniem wrzeciona Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Cechy specjalne Waga [g] Płaska (węglikowa) 1 mm Gładka Płaska (węglikowa) 1 mm Gładka Podziałka, Płaska (węglikowa) 1 mm Z nakrętką 11,5 Podziałka, Płaska (węglikowa) 1 mm Gładka Bez grzechotki Płaska (węglikowa) 1 mm Z nakrętką 11, Płaska (węglikowa) 1 mm Z nakrętką 11,5 Bez grzechotki Sferyczna (SR4) 1 mm Gładka Sferyczna (SR4) 1 mm Z nakrętką 11, Płaska (węglikowa) 1 mm Gładka Odczyt odwrotny Płaska (węglikowa) 1 mm Z nakrętką 11,5 Odczyt odwrotny Płaska (węglikowa) 1 mm Gładka Długie wrzeciono/ bez grzechotki Płaska (węglikowa) 1 mm Z nakrętką 11,5 Długie wrzeciono/ bez grzechotki

93 Głowica mikrometryczna o zakresie 25 mm ( ): z wrzecionem w pełni wysuniętym

94 Głowica mikrometryczna 25mm oraz 5mm Dokładność ±2 µm ±4 µm (5 m Skok gwintu,5 mm wrzeciona chromowane Powierzchnie Z węglika spiekanego Podziałka,1 mm/,1 mm Seria Średnich rozmiarów typ standardowy o średnicy wrzeciona 8 mm. Średnich rozmiarów standardowe głowice mikrometryczne. Średnica wrzeciona 8mm Ekstremalna wytrzymałość, dostępne w wersji z grzechotką lub bez Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Cechy specjalne Płaska (węglikowa) 12 mm Gładka Płaska (węglikowa) 12 mm Z nakrętką 25, Płaska (węglikowa) 12 mm Gładka Podziałka,1 mm Płaska (węglikowa) 12 mm Z nakrętką 25,5 Podziałka,1 mm Płaska (węglikowa) 12 mm Gładka Bez grzechotki Płaska (węglikowa) 12 mm Z nakrętką 25,5 Bez grzechotki Płaska (węglikowa) 12 mm Gładka Płaska (węglikowa) 12 mm Z nakrętką 25, Płaska (węglikowa) 12 mm Gładka Bez grzechotki Płaska (węglikowa) 12 mm Z nakrętką 25,5 Bez grzechotki 25 Waga [g] Modele specjalne / Z blokowaniem wrzeciona Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Cechy specjalne Płaska (węglikowa) 12 mm Gładka Płaska (węglikowa) 12 mm Z nakrętką 15, Płaska (węglikowa) 12 mm Gładka Podziałka,1 mm Płaska (węglikowa) 12 mm Z nakrętką 15,5 Podziałka,1 mm Płaska (węglikowa) 12 mm Gładka Bez grzechotki Płaska (węglikowa) 12 mm Z nakrętką 15,5 Bez grzechotki 165 Waga [g] ( ): z wrzecionem w pełni wysuniętym 129

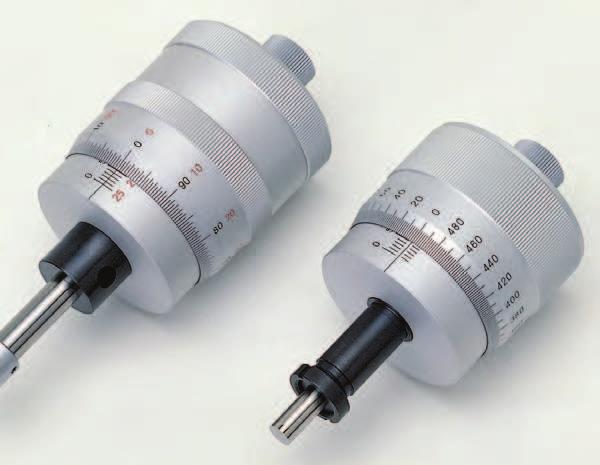

95 Głowica mikrometryczna z dużym bębnem Seria Duży bęben ułatwiający regulację Głowica mikrometryczna o dużym bębnie umożliwiająca regulacje precyzyjne. Czarna i czerwona skala do odczytu w obu kierunkach( /38). Duży bęben umożliwia naniesienie gęstej podziałki oraz łatwe obracanie. Skok gwintu wrzeciona Powierzchnie,5 mm Białe anodowane aluminium Z węglika spiekanego Końcówka wrzeciona Ø tulei Dokładność Tuleja Grubość uchwytu z nakrętką Cechy specjalne Płaska (węglikowa) 12 mm ±2 µm Z nakrętką 22, Płaska (węglikowa) 12 mm ±2 µm Gładka / 25- Płaska (węglikowa) 12 mm ±2 µm Gładka Dwukierunkowa skala / 5- Płaska (węglikowa) 12 mm ±4 µm Gładka Dwukierunkowa skala 46 Waga [g] ø16 ø ø49 ø8 ø ø49 M12x (35) (63) (38) (91) ø8 ø ø ( ): z wrzecionem w pełni wysuniętym 13

96 Głowica mikrometryczna dla stołów XY Dokładność ±2 µm Skok gwintu 1 mm wrzeciona Białe anodowane aluminium Powierzchnie Stal hartowana (> 6HRC) , , , Powierzchnia węglikowa , Podziałka,5 (152-39, ),1 (152-42, ) Seria Dla stołów XY Głowice mikrometryczne przeznaczone dla stołów XY, posiadające następujące cechy: Głowica mikrometryczna o obrotowym wrzecionie i nieobrotowych powierzchniach pomiarowych oraz odczycie dwukierunkowym /389. Różnego koloru podziałki dla każdego kierunku (czarna i czerwona). Wartości mogą być odczytywane bezpośrednio ze 1 stopniowej skali bez potrzeby dodawania wartości 1/2 mm. Pozwala to uniknąć błędów odczytu , Wzorcowy pierścień zerujący pozwala na przesuwanie wrzeciona bez zmiany pozycji bębna, co ułatwia zerowanie. Końcówka wrzeciona Ø tulei Tuleja Cechy specjalne / 25- Płaska (hartowana) z bezobrotową nakładką 18 mm Gładka Dla osi X Dwukierunkowa skala / 25- Płaska (hartowana) z bezobrotową nakładką 18 mm Gładka Dla osi Y Dwukierunkowa skala Sferyczna, węglikowa (SR1) 18 mm Gładka Dla osi X Sferyczna, węglikowa (SR1) 18 mm Gładka Dla osi Y 46 Waga [g] ø11 ø8 ø ø ø (27.7) (91) ø8 ø ø51 ø49 SR (3.7) (19.2) ( ): z wrzecionem w pełni wysuniętym

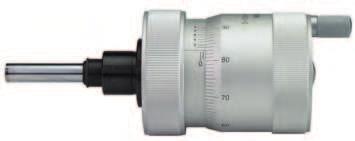

97 Głowica mikrometryczna o szybkim posuwie Seria O szybkim posuwie wrzeciona 1mm/obr. Głowica mikrometryczna o szybkim posuwie. Posiada następujące zalety: Posuw 1mm / obrót Skok gwintu wrzeciona Powierzchnie Podziałka 1 mm chromowane Z węglika spiekanego,1 mm Końcówka Dokładność Waga Ø tulei Tuleja wrzeciona [µm] [g] Płaska (węglikowa) 12 mm ±2 Gładka Płaska (węglikowa) 12 mm ±2 Gładka Płaska (węglikowa) 12 mm ±4 Gładka 355 ø8 ø ø3 1 ø8 16 (19) 34 ø (75) ø (19) (94) ø8 ø ø (19) 2 94 (144) ( ): z wrzecionem w pełni wycofanym 132

98 Głowice mikrometryczne o nieobrotowym wrzecionie Dokładność Powierzchnie ±3 µm (1 m ±5 µm (2,5 m ±3 µm (13 m chromowane Z węglika spiekanego Seria 11 - Wykorzystuje mechanizm z gwintem różnicowym (Bardzo dokładny posuw) Ultra dokładna głowica mikrometryczna z mechanizmem różnicowym, posiadająca następujące zalety: Głowica mikrometryczna o ultra precyzyjnym posuwie. Nieobrotowe wrzecionem dla wykonywania dokładnych przemieszczeń. Mechanizm różnicowy z podwójnym wrzecionem, pozwalający na wykonywanie ultra precyzyjnych dojazdów. Wersja z nie obrotowym wrzecionem Wersja z obrotowym wrzecionem 11-52/11-54 Podziałka Końcówka wrzeciona Ø tulei Tuleja Grubość uchwytu z nakrętką Waga [g] ,1 mm Płaska (węglikowa) 12 mm Z nakrętką mocującą 9, ,1 mm Płaska (węglikowa) 12 mm Z nakrętką mocującą 9, ,1 mm Sferyczna (SR1) 12 mm Z nakrętką mocującą 9, ,1 mm Sferyczna (SR1) 12 mm Z nakrętką mocującą 9, ,5,1 mm Płaska (węglikowa) 12 mm Z nakrętką mocującą 9, ,5,1 mm Płaska (węglikowa) 12 mm Z nakrętką mocującą 9, A: -13 B: -,2 A:,1 mm B:,5mm Sferyczna (SR3) 9,5 mm Z nakrętką mocującą 11, ø5 SR3 ø14 4 ø ø21 ø13 M9.5x.5 15 (17) (8.5) (): z wrzecionem w pełni wysuniętym 133

99 Głowice mikrometryczne o nieobrotowym wrzecionie Seria 153 Dokładność ±3 µm Skok gwintu wrzeciona,5 mm chromowane Powierzchnie Z węglika spiekanego Końcówka Waga Podziałka Ø tulei Tuleja Cechy specjalne wrzeciona [g] ,1 mm Płaska (węglikowa) 9,5 mm Gładka ,1 mm Płaska (węglikowa) 12 mm Gładka ,1 mm Płaska (węglikowa) 12 mm Gładka z noniuszem 125 Wersja z bezobrotowym wrzecionem Z grzechotką Końcówka Waga Podziałka Ø tulei Tuleja Cechy specjalne wrzeciona [g] ,1 mm Płaska (węglikowa) 12 mm Gładka ,1 mm Płaska (węglikowa) 12 mm Gładka z noniuszem ( ): z wrzecionem w pełni wysuniętym 134

100 Głowice mikrometryczne o nieobrotowym wrzecionie Dokładność ±5 µm Skok gwintu wrzeciona 1 mm Białe anodowane aluminium Powierzchnie Z węglika spiekanego Seria Nieobrotowe wrzeciono i duży bęben Głowice mikrometryczne Głowica mikrometryczna o nieobrotowym wrzecionie i skoku gwintu wrzeciona 1 mm. Wartości mogą być odczytywane bezpośrednio ze 1 stopniowej skali bez potrzeby dodawania wartości 1/2 mm. Pozwala to uniknąć błędów odczytu. Ustawianie zera przez obrót tulei Końcówka Waga Ø tulei Tuleja Cechy specjalne wrzeciona [g] Płaska (węglikowa) 18 mm Gładka Dwukierunkowa skala 3 Dokładność ±1 µm Skok gwintu wrzeciona,5 mm Białe, anodowane aluminium Powierzchnie Z węglika spiekanego Seria Dokładna skala i wysoka precyzja Głowica mikrometryczna o bardzo dużej średnicy i nieobrotowym wrzecionie Końcówka Waga Ø tulei Tuleja Cechy specjalne wrzeciona [g] Płaska (węglikowa) 18 mm Gładka Dwukierunkowa skala ø8 ø ø38.1 A ø M4X.7 PCD (35.4) 75 (1)

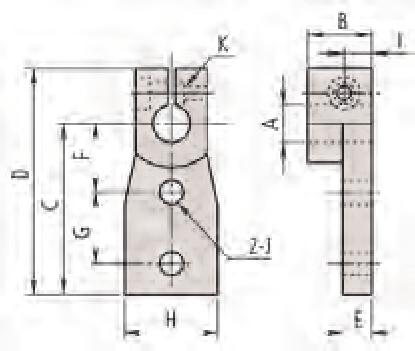

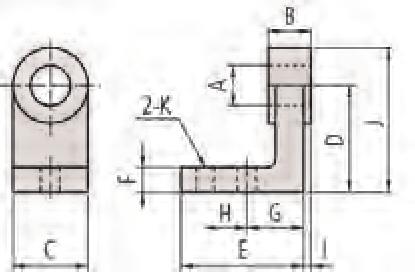

101 Uchwyty dla śrub mikrometrycznych Wykonywanie uchwytu głowicy mikrometrycznej dla każdego jej zastosowania może być pracochłonne i kosztowne. Mitutoyo oferuje różnego rodzaju uchwyty głowic mikrometrycznych do wykorzystania w szerokim zakresie potencjalnych aplikacji. Te wysokiej jakości i trwałości chwyty wykonane są z niklowanego żeliwa. Oferowane są dwa rodzaje uchwytów, dla głowic z nakrętką zaciskową i bez nakrętki. Uchwyty dla głowic mikrometrycznych z nakrętką mocującą A B C D F E G H I J K L , ,5 27,5 3, ,5 11, ,75 4 4, , ,75 4 4, , ,5 15 4, , ,5 11, , , , , , , , , ,5 11,5 6 5, , ,5 6 5, , , ,5 25 7, ,5 3,4, ,5 11, , ,5 1, , , ,5 1,25 (1) Stolik roboczy Uchwyt Głowica mikrometryczna Uchwyty dla głowic mikrometrycznych z gładką tuleją chwytową A B C D F E G H I J K L M , ,5 32,5 4,5 ø3,4 M3x, ,5 14, ,25 42,5 7,25 4,5 M3x, , ,25 42,5 7,25 4,5 M3x, , , ,5 3,4 M3x, ,5 14,5 4 52, ,25 4,5 M3x, ,5 4 52, ,25 4,5 M3x, , ,4 M3x, ,5 14, , ,5 M3x, , , ,5 M3x, , ,5 25 7, ,5 4,5 3,4 M3x, ,5 14, , ,25 4,5 M3x, , , ,25 4,5 M3x,5 (2) Uchwyty dla głowic mikrometrycznych z gładką tuleją chwytową posiadają szczelinę zaciskową. Tuleja głowicy zaciskana jest śrubą imbusową (M3x.5x12 m. 3356/69/ /73/ /71/ /75/ /68/ /72/ /7/ /74/84 136

102 Krótki przewodnik po pomiarach precyzyjnych Kryteria wyboru Kluczowe czynniki przy wyborze głowicy mikrometrycznej stanowią: zakres pomiarowy, powierzchnia pomiarowa wrzeciona, wrzeciono, skala, średnica bębna itd. Tuleja Tuleja gładka Tuleja z nakrętką Do zastosowań pomiarowych zalecana jest głowica wyposażona w zapewniające stały nacisk sprzęgło (grzechotka lub sprzęgło cierne). Jeśli głowica ma być używana do blokowania położenia lub priorytetem jest oszczędność miejsca, najlepszy wybór stanowić może głowica bez sprzęgła. Tuleje montażowe głowic mikrometrycznych dzielą się na "gładkie" i "z nakrętką", jak na ilustracji powyżej. Średnice tulei wytwarzane są w pasowaniu h6 dla średnic metrycznych i calowych. Tuleja z nakrętką umożliwia szybkie i bezpieczne mocowanie głowicy. Zaletą tulei gładkiej jest szerszy zakres zastosowań oraz możliwość niewielkiej zmiany pozycji w kierunku osi w ostatniej fazie instalacji, mimo iż takie mocowanie wymaga zastosowania uchwytu ze szczeliną lub kleju. Uchwyty montażowe ogólnego stosowania dostępne są jako wyposażenie opcjonalne. Powierzchnia pomiarowa Głowica mikrometryczna ze sprzęgłem Głowica mikrometryczna bez sprzęgła (brak pokrętła grzechotki) Blokada wrzeciona Jeśli głowica ma być wykorzystywana do ustalania położenia, korzystne jest stosowanie głowicy wyposażonej w blokadę wrzeciona, przeciwdziałającą zmianie pozycji nawet pod wpływem dużych obciążeń. Płaska Sferyczna Z końcówką anty obrotową Płaska powierzchnia pomiarowa jest często wybierana jeśli głowica ma być wykorzystana do celów pomiarowych. Gdy głowica wykorzystywana jest jako przyrząd ustalający pozycję, kulista końcówka minimalizuje błędy związane z niedokładnym ustawieniem (Rysunek A). Można to osiągnąć również wykorzystując głowicę z płaską powierzchnią pomiarową jeśli wrzeciono ma popychać element sferyczny, taki jak na przykład kulka z węglika spiekanego (Rysunek B). W przypadku, gdy oddziaływanie na mierzony przedmiot obracającą się powierzchnią jest niedozwolone można wykorzystać głowicę o nieobrotowym wrzecionie lub z nieobrotową końcówką (Rysunek C). Rysunek A Rysunek B Rysunek C Przy wyborze zakresu go dla głowicy mikrometrycznej, należy wziąć pod uwagę odpowiedni margines zakresu go. Standardowe głowice mikrometryczne dostępne są w 6 zakresach pomiarowych od 5 do 5mm. Nawet jeśli wymagany zakres pomiarowy jest niewielki, jak 2mm do 3mm, opłacalnym ekonomicznie wyborem będzie model o posuwie 25mm, jeśli tylko dysponuje się wystarczającą przestrzenia dla instalacji. Jeśli wymagany jest posuw większy niż 5mm, zastosowanie płytek wzorcowych może zwiększyć efektywny zakres pomiarowy. (Rysunek D) Rysunek D Płytka wzorcowa posuwu wrzeciona Wrzeciono nieobrotowe Głowica z nieobrotowym wrzecionem nie wywiera nacisku skrętnego na przedmiot, co może mieć istotne znaczenie w niektórych zastosowaniach. Skok gwintu wrzeciona Głowica standardowa ma gwint o skoku,5mm. Typ o skoku 1mm: szybszy do ustawiania niż standardowy i nie daję możliwości popełnienia błędu pominięcia,5mm przy odczycie. Wysoka obciążalność dzięki większym zwojom gwintu. Typ o skoku,25mm lub,1mm Głowica tego typu jest najlepsza do zastosowań, gdzie wymagany jest dokładny posuw lub dokładne pozycjonowanie. Powiększony zakres posuwu Na rysunku powyżej, koniec zakresu (element oporowy) wrzeciona oznaczony jest kreskowaniem. Przy planowaniu położenia elementu oporowego należy założyć, że wrzeciono przemieszczać się będzie do położenia oznaczonego linią kreskowaną. Dla zastosowań, jako element pozycjonujący dostępne są dedykowane głowice mikrometryczne o ultra dokładnym posuwie wrzeciona. 137

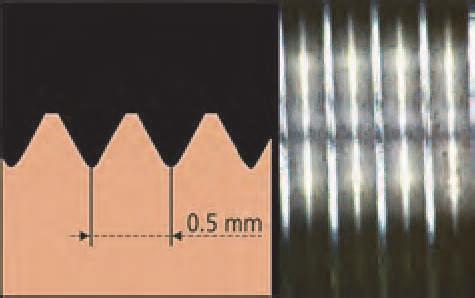

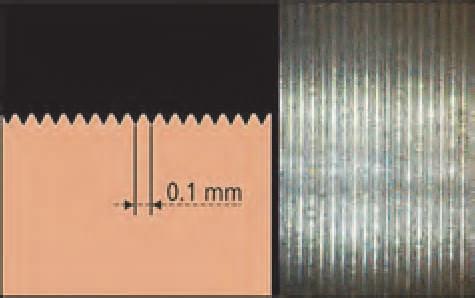

103 Średnica bębna ma znaczący wpływ na właściwości użytkowe i "dokładność" pozycjonowania. Mała średnica bębna pozwala na szybkie pozycjonowanie, podczas gdy duża średnica umożliwia dokładne pozycjonowanie i łatwy odczyt ze skali. Niektóre modele łączą zalety obu cech poprzez doposażenie głowicy z dużym bębnem w pokrętło szybkiego posuwu. Należy zachować ostrożność przy odczycie z analogowej głowicy mikrometrycznej, zwłaszcza jeśli użytkownik nie zna danego modelu. Standardowy rodzaj podziałki to "podziałka normalna", taki sam jak w przypadku mikrometrów zewnętrznych. Przy tego rodzaju skali wartość odczytu wzrasta w miarę jak końcówka wrzeciona zbliża się do korpusu. Odwrotnie jest w przypadku "podziałki odwróconej", odczyty rosną w miarę jak końcówka wrzeciona wysuwa się z korpusu. "Podziałka dwukierunkowa" ma na celu ułatwienie pomiaru w dowolnym z obu kierunków poprzez wykorzystanie czarnych cyfr do odczytu w kierunku normalnym i czerwonych do odczytu w kierunku odwrotnym. Dostępne są również głowice mikrometryczne z mechanicznym lub elektronicznym odczytem cyfrowym. Głowice tego typu są wolne od błędów odczytu. Kolejną zaletą elektronicznych głowic cyfrowych jest możliwość rejestrowania i obróbki statystycznej wyników na komputerze Podziałka normalna Podziałka odwrócona Podziałka dwukierunkowa Głowica mikrometryczna powinna być mocowana tuleją chwytową w dokładnie obrobionym otworze w taki sposób, aby nie wywierać zbyt dużego nacisku na tuleję. Typowe sposoby mocowania przedstawiono na rysunku poniżej. Sposób nr 3 nie jest zalecany. Jeśli to tylko możliwe należy stosować mocowanie (1) lub (2). Sposób mocowania (1) Z nakrętką zaciskową (2) Zacisk ze szczeliną (3) Zacisk ze śrubą dociskową (Jednostka: m O czym należy pamiętać A Średnica tulei chwytowej ø9.5 ø1 ø12 ø18 ø9.5 ø1 ø12 ø18 ø9.5 ø1 ø12 ø18 Pasowanie otworu montażowego G7 +,5 do +,2 G7 +,6 do +,24 G7 +,5 do +,2 G7 +,6 do +,24 H5 do +,6 H5 do +8 Zalecenia Zadbać o to, by powierzchnia A była prostopadła do osi otworu montażowego. Odchyłka prostopadłości powinna być mniniejsza niż,16/6,5. Usunąć wszelkie wióry z krawędzi otworu montażowego poprzez fazowanie. Właściwy rozmiar śruby dociskowej to M3x,5 lub M4x,7. Stosować mosiężną podkładkę pod śrubę (jeśli grubość uchwytu na to pozwala), aby uniknąć uszkodzenia tulei. 138
