1 Przyrządy do pomiarów wewnętrznych Przyrządy mikrometryczne wewnętrzne Strona 139 Średnicówki czujnikowe Strona 161 Wyposażenie średnicówek i mikrometrów wewnętrznych Strona

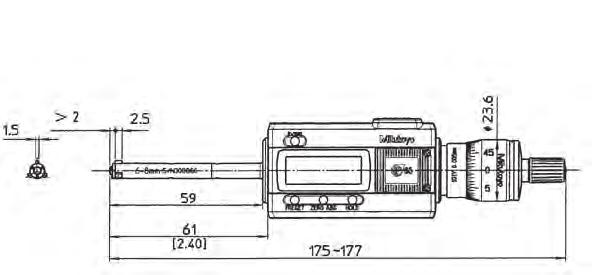

2 Średnicówki Holtest Digimatic Funkcje Seria 468 ZERO / ABS przełączane Auto wyłączanie (po 20 min. bezczynności) 2 nastawy wstępne Sygnalizacja niskiego napięcia Funkcja blokady HOLD Wyjście danych Dokładność 6-20 mm : ±2 µm mm : ±3 µm : ±5 µm (z wyłączeniem błędu kwantyzacji) - Podane precyzyjne wartości wymagają ścisłego przylegania powierzchni pomiarowych. Końcówki Rozdzielczość Wyświetlacz Czas życia baterii Węglik wolframu pokryty tytanem (6-12 mm) Stal pokryta tytanem ( mm) Stożek: węglik wolframu 0,001 mm LCD, wysokość znaków 7,5 mm około 1,2 roku W zestawie etui, klucz, 1 bateria i świadectwo sprawdzenia Opis Cena 04AZB157 Uchwyt średnicówki 47, Uchwyt mikrometru 54, D Mini procesor Digimatic 445,00 Kable 05CZA662 Kabel Digimatic z 73,50 przyciskiem danych (1 m) 05CZA663 Kabel Digimatic z 82,50 przyciskiem danych (2 m) 06ADV380B Kabel USB Input Tool Direct 115,00 z przyciskiem danych (2 m) 02AZD790B Kabel łączący U-Wave z 95,00 przyciskiem danych Przedłużacze Przedłużacz 100mm zakres 91, mm Przedłużacz 150mm zakres 91, mm Przedłużacz 150mm zakres 101, mm Przedłużacz 150 mm zakres mm 175,00 Artykuły eksploatacyjne Opis Cena Bateria SR-44 5,50 Seria 468 Trójpunktowe średnicówki mikrometryczne posiadają następujące cechy: Średnicówka nie jest dostarczana w zestawie. Pokryte tytanem końcówki zapewniają doskonałą trwałość i odporność na uderzenia. Doskonała odporność na wnikanie pyłu i wody (klasa ochronności IP65) umożliwiająca stosowanie tego produktu przy maszynach obróbczych, gdzie może dochodzić do zachlapania chłodziwem. Ułatwiający odczyty, duży wyświetlacz LCD o wysokości znaków 7,5 mm. Dostarczana bez pierścienia ustawczego i przedłużaczy. Waga Cena [g] , , , , , , , , , , , , , , , , , , , , ,00 Dla większej trwałości powierzchnie pokryto tytanem 139

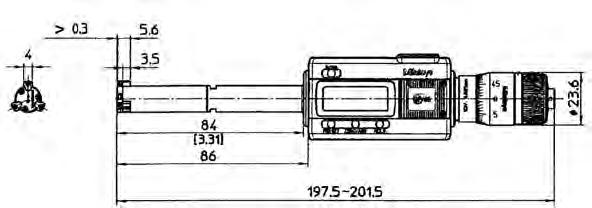

3 Średnicówki Holtest Digimatic /162/ D+04AZB /165/166 04AZB157 Przedłużacz do głębokich otworów / / /172/173/ /176/177/178/179/180/

4 Średnicówki Digimatic Holtest z zestawem wymiennych głowic Funkcje Seria 468 ZERO / ABS przełączane Auto wyłączanie (po 20 min. bezczynności) 2 nastawy wstępne Sygnalizacja niskiego napięcia Funkcja blokady HOLD Wyjście danych Dokładność 6-20 mm : ±2 µm mm : ±3 µm mm : ±5 µm (z wyłączeniem błędu kwantyzacji) - Podane wartości wymagają ścisłego przylegania powierzchni pomiarowych. Końcówki Rozdzielczość Wyświetlacz Czas życia baterii Pokryty tytanem węglik wolframu (6-12 mm), Pokryta tytanem hartowana stal ( mm), Stożek: węglik wolframu 0,001 mm LCD, wysokość znaków 7,5 mm około 1,2 roku Etui, klucz, 1 bateria, pierścień wzorcowy, przedłużacz, certyfikat inspekcji Opis Cena Uchwyt mikrometru 54,00 04AZB157 Uchwyt średnicówki 47,00 Kable 05CZA662 Kabel Digimatic z 73,50 przyciskiem danych (1 m) 05CZA663 Kabel Digimatic z 82,50 przyciskiem danych (2 m) 06ADV380B Kabel USB Input Tool Direct 115,00 z przyciskiem danych (2 m) 02AZD790B Kabel łączący U-Wave z 95,00 przyciskiem danych Przedłużacze Przedłużacz 100mm zakres 91, mm Przedłużacz 150mm zakres 91, mm Przedłużacz 150mm zakres 101, mm Przedłużacz 150 mm zakres mm 175,00 Seria 468 Trójpunktowe średnicówki mikrometryczne posiadają następujące cechy: Zestaw z wymiennymi głowicami. Pokryte tytanem końcówki zapewniają doskonałą trwałość i odporność na uderzenia. Doskonała odporność na wnikanie pyłu i wody (klasa ochronności IP65) umożliwiająca stosowanie tego produktu przy maszynach obróbczych, gdzie może dochodzić do zachlapania chłodziwem. Ułatwiający odczyty, duży wyświetlacz LCD o wysokości znaków 7,5 mm. Dostarczana pierścieniami ustawczymi i przedłużaczami Poszczególne zakresy , 8-10, mm Dla większej trwałości powierzchnie pokryto tytanem Dołączone pierścienie ustawcze ø8 mm ( ) ø10 mm ( ) Długość przedłużacza Waga [g] Cena , , mm ø16 mm ( ) , , 25-30, 30-40, mm ø25 mm ( ) ø40 mm ( ) , , 62-75, 75-88, mm ø62 mm ( ) ø87 mm ( ) , , , , mm ø125 mm ( ) ø175 mm ( ) ,00 Artykuły eksploatacyjne Opis Cena Bateria SR-44 5,50 04AZB157 Przedłużacz D 04AZB

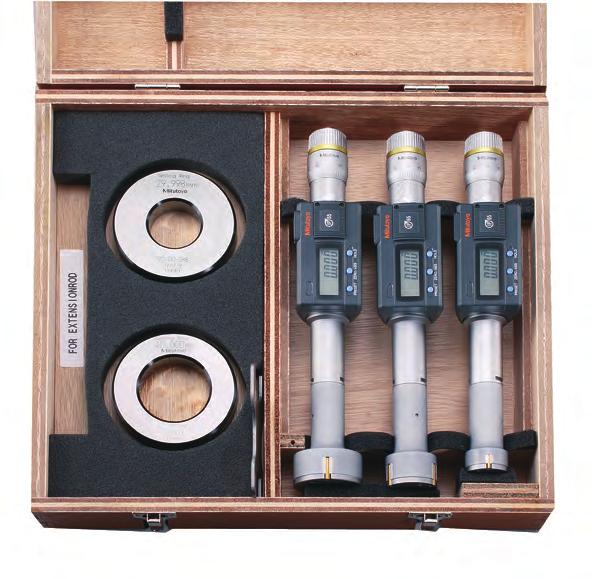

5 Zestaw kompletnych średnicówek Digimatic Holtest Seria 468 Trójpunktowe średnicówki mikrometryczne posiadają następujące cechy: Zestaw kompletnych przyrządów. Pokryte tytanem końcówki zapewniają doskonałą trwałość i odporność na uderzenia. Doskonała odporność na wnikanie pyłu i wody (klasa ochronności IP65) umożliwiająca stosowanie tego produktu przy maszynach obróbczych, gdzie może dochodzić do zachlapania chłodziwem. Ułatwiający odczyty, duży wyświetlacz LCD o wysokości znaków 7,5 mm. Dostarczana pierścieniami ustawczymi i przedłużaczami Dla większej trwałości powierzchnie pokryto tytanem Powierzchnie pokryte tytanem. Węglikowy stożek i końcówki. Dołączone Poszczególne Waga Cena Modele w zestawie pierścienie zakresy [g] ustawcze ø8 mm ( ) ø10 mm ( ) ,00 ø16 mm ( ) ø20 mm ( ) ,00 ø30 mm ( ) ø40 mm ( ) , , 8-10, mm / / , 16-20, mm / / , 30-40, mm / / , mm / ø62 mm ( ) , , mm / ø87 mm ( ) ,00 Funkcje Seria 468 ZERO / ABS przełączane Auto wyłączanie (po 20 min. bezczynności) 2 nastawy wstępne Sygnalizacja niskiego napięcia Funkcja blokady HOLD Wyjście danych Dokładność 6-20 mm : ±2 µm mm : ±3 µm (z wyłączeniem błędu kwantyzacji) - Podane wartości wymagają ścisłego przylegania powierzchni pomiarowych. Końcówki Rozdzielczość Wyświetlacz Czas życia baterii Pokryty tytanem węglik wolframu (6-12 mm) Pokryta tytanem stal ( mm) Stożek: węglik wolframu 0,001 mm LCD, wysokość znaków 7,5 mm około 1,2 roku Z etui, kluczem, baterią, pierścieniem wzorcowym i świadectwem sprawdzenia Opis Cena 04AZB157 Uchwyt średnicówki 47, Uchwyt mikrometru 54,00 Kable 05CZA662 Kabel Digimatic z 73,50 przyciskiem danych (1 m) 05CZA663 Kabel Digimatic z 82,50 przyciskiem danych (2 m) 06ADV380B Kabel USB Input Tool Direct 115,00 z przyciskiem danych (2 m) 02AZD790B Kabel łączący U-Wave z 95,00 przyciskiem danych Przedłużacze Przedłużacz 100mm zakres 91, mm Przedłużacz 150mm zakres 91, mm Przedłużacz 150mm zakres 101, mm Przedłużacz 150 mm zakres mm 175,00 Artykuły eksploatacyjne Opis Cena Bateria SR-44 5,50 04AZB157 Przedłużacz 142

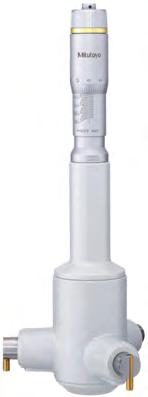

6 Średnicówki Holtest - Dokładność 2-20 mm : ±2 µm mm : ±3 µm mm : ±5 µm Wzorzec długości Powierzchnia pomiarowa/ Końcówki Wrzeciono Podziałka Metoda pomiarowa Bęben i tuleja matowo chromowane, Do 12 mm : ø 17 mm Powyżej 12 mm : ø 23 mm 2-6 mm: węglik spiekany 6-12 mm: węglik wolframu pokryty tytanem mm: hartowana stal pokryta tytanem stożek: węglik wolframu Skok gwintu 0,5 mm do 12 mm: 0,001 mm powyżej 12 mm: 0,005 mm 2-6 mm : 2-punktowa mm : 3- punktowa W zestawie etui, klucz, certyfikat inspekcji Opis Cena Przedłużacz 150mm zakres 91, mm Przedłużacz 150mm zakres 101, mm Przedłużacz 150 mm zakres 175, mm Przedłużacz 100mm zakres 6-12mm 91,00 L1 L2 Seria 368 Średnicówki mikrometryczne trójpunktowe i dwupunktowe : Średnicówki te nie są dostarczane w zestawach. Pokryte tytanem końcówki (zakres > 6mm) zapewniają doskonałą trwałość i odporność na uderzenia. Średnicówki trójpunktowe (zakres > 6mm) umożliwiają stabilne pomiary poprzez automatyczne centrowanie. Dostarczane bez pierścienia ustawczego i przedłużaczy L1 L2 a b mm c Waga Cena [g] , , , , , , , , , , , , , , , ,3 5,6 3, , ,3 5,6 3, , ,3 8,3 5, , ,3 8,3 5, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,00 L1 L2 143

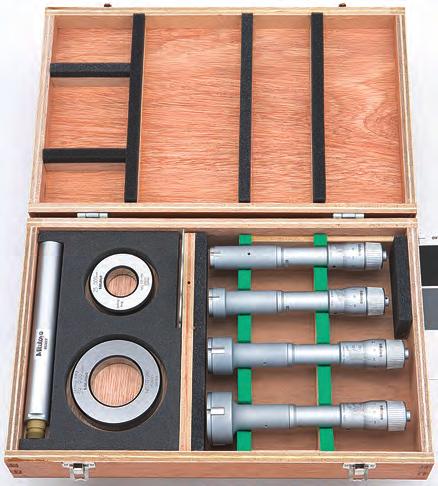

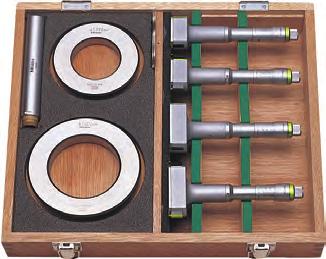

7 Średnicówki Holtest Seria 368 Zestaw trójpunktowych średnicówek mikrometrycznych o następujących cechach: Zestaw kompletnych przyrządów. Węglikowa powierzchnia pomiarowa (zakres 2-6 mmm). Pokryte tytanem końcówki (zakres > 6mm) zapewniają doskonałą trwałość i odporność na uderzenia. Z pierścieniami ustawczymi i przedłużaczami, z wyjątkiem zestawów /907, które dostarczane są tylko z pierścieniami. Dokładność 2-20 mm : 2 µm mm : 3 µm mm : 5 µm Wzorzec długości Podziałka Bęben i tuleja matowo chromowane, Do 12 mm : ø 17 mm Powyżej 12 mm : ø 23 mm 0,001 mm, 0,005 mm (modele powyżej 12 mm) W zestawie z etui, kluczem, wzorcem, przedłużaczem i certyfikatem inspekcji Poszczególne zakresy Modele w zestawie Dołączone pierścienie ustawcze Pręt przedłużający , mm / ø2.5 mm ( ) , , 4-5, 5-6 mm / / ø4 mm ( ) ø5 mm ( ) , , 8-10, mm / / ø8 mm ( ) ø10 mm ( ) , , mm / ø16 mm ( ) , , 25-30, 30-40, / / ø25 mm ( ) mm / ø40 mm ( ) , , 62-75, 75-88, / / ø62 mm ( ) mm / ø87 mm ( ) , , , / / ø125 mm ( ) , mm / ø175 mm ( ) ,00 Waga [g] Cena

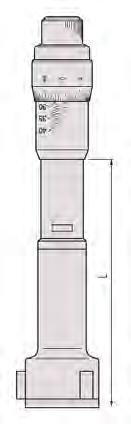

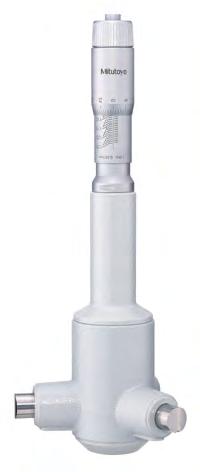

8 Średnicówka Holtest - wersja ekonomiczna Dokładność mm : ±2 µm mm : ±3 µm mm : ±5 µm Wzorzec długości Bęben i tuleja matowo chromowane, Do 12 mm : Ø 17 mm Powyżej 12 mm : Ø 23 mm Powierzchnie hartowana stal Stożek: hartowana stal Wrzeciono Skok gwintu wrzeciona 0,5 mm Podziałka mm Metoda 3-punktowa pomiarowa W zestawie z etui, kluczem i certyfikatem inspekcji Seria 368 Ekonomiczna wersja średnicówki trójpunktowej o następujących cechach: Kowadełka i stożki z hartowanej stali narzędziowej sprawiają, że cena jest bardziej przystępna. Pojedyncze przyrządy, nie w zestawach, bez pierścieni ustawczych i przedłużaczy. Opis Cena Przedłużacz 150mm zakres 91, mm Przedłużacz 150mm zakres 101, mm Przedłużacz 150 mm zakres mm 175, L a b mm Waga Cena [g] ,6 3, , ,6 3, , ,4 5, , ,4 5, , , , , , , , , , , , , , ,6 13, , ,6 13, , ,6 13, , ,6 13, , ,6 13, , ,6 13, , ,6 13, , ,6 13, ,00 145

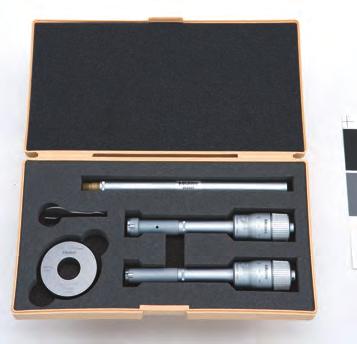

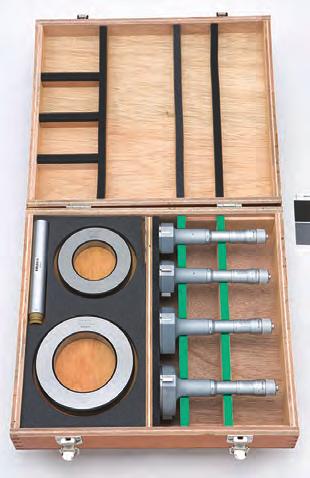

9 Zestaw ekonomicznych średnicówek Holtest Seria 368 Ekonomiczna wersja średnicówki trójpunktowej o następujących cechach: Kowadełka i stożki z hartowanej stali narzędziowej sprawiają, że cena jest bardziej przystępna. Pojedyncze przyrząd bez pierścieni ustawczych i przedłużaczy. Zestawy z pierścieniami ustawczymi i przedłużaczami. Dokładność mm : ±2 µm mm : ±3 µm mm : ±5 µm Wzorzec długości Podziałka Bęben i tuleja matowo chromowane, Do 12 mm : Ø 17 mm Powyżej 12 mm : Ø 23 mm do 12 mm: 0,001 mm powyżej 12 mm: 0,005 mm Z etui, kluczem, pierścieniem ustawczym, przedłużaczem i certyfikatem inspekcji Opis Cena Przedłużacz 150mm zakres 91, mm Przedłużacz 150mm zakres 101, mm Przedłużacz 150 mm zakres mm 175,00 Przedłużacz Poszczególne zakresy Modele w zestawie Dołączone pierścienie ustawcze Pręt przedłużający , mm / ø16 mm ( ) , , 25-30, 30-40, / ø25 mm ( ) mm / ø40 mm ( ) , , 62-75, 75-88, / / ø62 mm ( ) mm / ø87 mm ( ) , , , / / ø125 mm ( ) , mm / ø175 mm ( ) ,00 Waga [g] Cena 146

10 Średnicówki ABSOLUTE BOREMATIC Funkcje Seria 568 ZERO / ABS przełączane Ocena GO/±NG ON/OFF DATA/HOLD 2 nastawy wstępne Funkcja blokady Wyjście danych Dokładność 6-20 mm : ±5 µm mm : ±6 µm Końcówki Rozdzielczość Wyświetlacz Czas życia baterii (z wyłączeniem błędu kwantyzacji) Pokryty tytanem węglik wolframu (6-12 mm) Pokryta tytanem hartowana stal ( mm) 0,001 mm LCD, wysokość znaków 11 mm około godzin Z etui, kluczem, 1 baterią, świadectwem sprawdzenia Opis Cena Kabel Digimatic (1m) 28, Kabel Digimatic (2 m) 34,00 02AZD790F Kabel danych dla U-WAVE 85,00 06ADV380F Kabel Input Tool Direct USB 100,00 (2m) Przedłużacze Przedłużacz 150mm zakres 91, mm Przedłużacz 150mm zakres 101, mm Przedłużacz 150 mm zakres 175, mm Przedłużacz 100mm zakres 6-12mm 91,00 Artykuły eksploatacyjne Opis Cena Bateria SR-44 5,50 Dla większej trwałości powierzchnie pokryto tytanem Seria 568 Trójpunktowe średnicówki cyfrowe typu BOREMATIC posiadają następujące zalety: Umożliwiają łatwe i szybkie wykonywanie pomiarów. Pokryte tytanem końcówki zapewniają doskonałą trwałość i odporność na uderzenia Ułatwiający odczyty, duży wyświetlacz LCD o wysokości znaków 11 mm. Obrotowy w zakresie 330 wyświetlacz zapewnia czytelność pod każdym kątem. Funkcja oceny tolerancji GO/NG (dobry/niedobry). Funkcja blokowania ustawień zabezpieczająca przed nieautoryzowanym dostępem L a b mm c Waga Cena [g] , , , , , , ,3 5,6 3, , ,3 5,6 3, , ,3 8,3 5, , ,3 8,3 5, , ,3 8,3 5, , , , , , , , , , , , , , , ,00 L

11 Średnicówki ABSOLUTE BOREMATIC Seria 568 Trójpunktowe średnicówki cyfrowe typu BOREMATIC dla otworów przelotowych posiadają następujące zalety: Umożliwiają łatwe i szybkie wykonywanie pomiarów. Pokryte tytanem końcówki zapewniają doskonałą trwałość i odporność na uderzenia Ułatwiający odczyty, duży wyświetlacz LCD o wysokości znaków 11 mm. Obrotowy w zakresie 330 wyświetlacz zapewnia czytelność pod każdym kątem. Funkcja oceny tolerancji GO/NG (dobry/niedobry). Funkcja blokowania ustawień zabezpieczająca przed nieautoryzowanym dostępem Poszczególne zakresy 6-8 mm 8-10 mm mm mm mm mm mm mm mm mm mm mm mm Dołączone pierścienie ustawcze Ø8 mm ( ) Ø10 mm ( ) Ø16 mm ( ) Ø20 mm ( ) Ø30 mm ( ) Ø40 mm ( ) Ø62 mm ( ) Ø87 mm ( ) Waga [g] Cena , , , ,00 Funkcje Seria 568 ZERO / ABS przełączane Ocena GO/±NG ON/OFF DATA/HOLD 2 nastawy wstępne Funkcja blokady Wyjście danych Dokładność 6-20 mm : ±5 µm mm : ±6 µm (z wyłączeniem błędu kwantyzacji) Końcówki Rozdzielczość Wyświetlacz Czas życia baterii Pokryty tytanem węglik wolframu (6-12 mm) Pokryta tytanem stal ( mm) 0,001 mm LCD, wysokość znaków 11 mm około godzin Z etui, kluczem, 1 baterią, świadectwem sprawdzenia Opis Cena Kabel Digimatic (1m) 28, Kabel Digimatic (2 m) 34,00 02AZD790F Kabel danych dla U-WAVE 85,00 06ADV380F Kabel Input Tool Direct USB 100,00 (2m) Przedłużacze Przedłużacz 100mm zakres 91, mm Przedłużacz 150mm zakres 91, mm Przedłużacz 150mm zakres 101, mm Przedłużacz 150 mm zakres mm 175,00 Artykuły eksploatacyjne Opis Cena Bateria SR-44 5,50 Dla zwiększenia trwałości powierzchnie pokryto tytanem 148

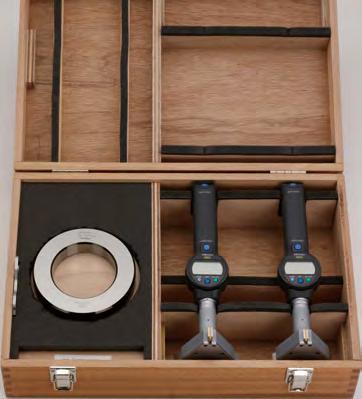

12 Średnicówki ABSOLUTE BOREMATIC Funkcje Seria 568 ZERO / ABS przełączane Ocena GO/±NG ON/OFF DATA/HOLD 2 nastawy wstępne Funkcja blokady Wyjście danych Dokładność 6-20 mm : ±5 µm mm : ±6 µm Końcówki Rozdzielczość Wyświetlacz Czas życia baterii (z wyłączeniem błędu kwantyzacji) Pokryty tytanem węglik wolframu (6-12 mm) Pokryta tytanem stal ( mm) 0,001 mm LCD, wysokość znaków 11 mm około godzin Z etui, kluczem, baterią, pierścieniem nastawczym i świadectwem sprawdzenia Seria 568 Trójpunktowa średnicówka Digimatic do otworów przelotowych. Typ Absolute Borematic oferuje następujące korzyści: Pozwala wykonywać pomiary w szybki i prosty sposób. Pokryte tytanem końcówki zapewniają doskonałą trwałość i odporność na uderzenia. Duży wyświetlacz LCD o wysokości znaków 11mm ułatwia odczyt. Obracany w zakresie 330 wyświetlacz umożliwia odczyt pod dowolnym kątem. Funkcja oceny tolerancji GO/NG. Funkcja ochrony ustawień przed nieautoryzowanym dostępem. Opis Cena Kabel Digimatic (1m) 28, Kabel Digimatic (2 m) 34,00 02AZD790F Kabel danych dla U-WAVE 85,00 06ADV380F Kabel Input Tool Direct USB 100,00 (2m) Przedłużacze Przedłużacz 100mm zakres 91, mm Przedłużacz 150mm zakres 91, mm Przedłużacz 150mm zakres 101, mm Przedłużacz 150 mm zakres mm 175,00 Artykuły eksploatacyjne Opis Cena Bateria SR-44 5,50 Dla większej trwałości powierzchnie pokryto tytanem Poszczególne zakresy 6-8 mm 8-10 mm mm mm mm mm mm mm mm mm mm mm mm Dołączone pierścienie ustawcze Ø8 mm ( ) Ø10 mm ( ) Ø16 mm ( ) Ø20 mm ( ) Ø30 mm ( ) Ø40 mm ( ) Waga [g] Cena , , ,00 Ø62 mm ( ) ,00 Ø87 mm ( ) ,00 149

13 Głowice średnicówek Borematic Seria : Głowica pomiarowa 2 : Adapter 3 : Moduł wyświetlacza Borematic Cena ,00 Cena 04AZB ,00 04AZB ,00 04AZB ,00 04AZA ,00 04AZA ,00 04AZA ,00 04AZA ,00 04AZA ,00 04AZA ,00 04AZA ,00 04AZA ,00 04AZA ,00 04AZA ,00 04AZA ,00 04AZA ,00 Cena mm 124, mm 29, mm 29, mm 29,00 * Dla głowic każdej wielkości należy stosować odpowiedni adapter, właściwy dla jednego z zakresów pomiarowych. 150

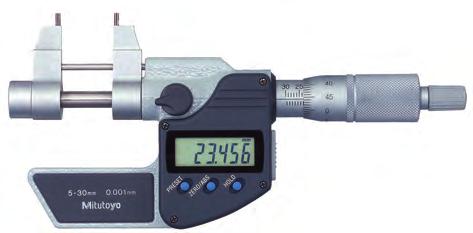

14 Mikrometr wewnętrzny szczękowy Digimatic Funkcje Seria 345 Auto wyłączanie (po 20 min. bezczynności) DATA/HOLD 2 nastawy wstępne Sygnalizacja niskiego napięcia Funkcja blokady Wyjście danych Dokładność Wzorzec długości Powierzchnie Wrzeciono Nacisk pom. Rozdzielczość Patrz tabele (z wyłączeniem błędu kwantyzacji) Bęben i tuleja matowo chromowane, Ø 18 mm Z węglika spiekanego Z blokadą wrzeciona, skok gwintu wrzeciona 0,5 mm 1-6 N 0,001 mm W zestawie etui, klucz, 1 bateria. Opis Cena 05CZA662 Kabel Digimatic z 73,50 przyciskiem danych (1 m) 05CZA663 Kabel Digimatic z 82,50 przyciskiem danych (2 m) 06ADV380B Kabel USB Input Tool Direct 115,00 z przyciskiem danych (2 m) 02AZD790B Kabel łączący U-Wave z przyciskiem danych 95,00 Seria 345 Wewnętrzny mikrometr szczękowy Digimatic posiada następujące cechy: Docierane powierzchnie z węglika spiekanego. Do dokładnego ustawienia mikrometra wymagany jest wzorzec do pomiarów wewnętrznych Waga Cena Dokładność [g] ±5 µm , ±6 µm ,00 Artykuły eksploatacyjne Opis Cena Bateria SR-44 5, R2.2R Ø 2 Ø 2 Ø Ø R12.2 R Ø Ø

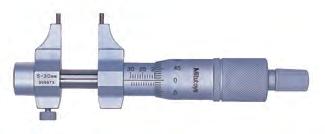

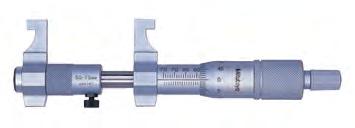

15 Mikrometr wewnętrzny szczękowy Seria 145 Wewnętrzny mikrometr szczękowy posiada następujące cechy: Docierane powierzchnie z węglika spiekanego. Do dokładnego ustawienia mikrometra wymagany jest wzorzec do pomiarów wewnętrznych Waga Cena Dokładność [g] ±5 µm , ±6 µm , ±7 µm , ±8 µm , ±9 µm , ±9 µm , ±10 µm , ±10 µm , ±11 µm , ±11 µm , ±12 µm , ±12 µm ,00 Dokładność Wzorzec długości Powierzchnie Wrzeciono Podziałka Nacisk pom. Opis Uchwyt Nasadka Patrz tabele Bęben i tuleja matowo chromowane, Ø 18 mm Węglik spiekany Skok gwintu 0,5 mm, z blokadą 0.01 mm 1-6 N W zestawie etui, klucz Uchwyt i nasadka dla: , , , R Ø 2 5 Ø 2 R Ø 8 R12 3 R R12 3 R mm 152

16 Średnicówki mikrometryczne dwupunktowe Dokładność Wzorzec długości Powierzchnie Wrzeciono Patrz tabela Bęben i tuleja matowo chromowane, Ø 18 mm Z węglika spiekanego, docierane Skok gwintu wrzeciona 0,5 mm, z blokadą (z wyjątkiem mm) 0.01mm Podziałka W zestawie etui, izolacja (od 100 mm), klucz Seria 133 Średnicówka mikrometryczna rurowa o następujących cechach: Model standardowy z pojedynczym prętem przedłużającym. Węglikowe powierzchnie L a 47 b ø8 ø18 ø8 SR10 SR mm L a b mm Waga Cena Dokładność [g] ±3 µm , ±4 µm , ±5 µm , ±5 µm , ±5 µm , ±5 µm , ±5 µm , ±6 µm , ±6 µm , ±6 µm , ±7 µm , ±7 µm , ±7 µm , ±8 µm , ±8 µm , ±8 µm , ±9 µm , ±9 µm , ±9 µm , ±10 µm , ±10 µm , ±10 µm , ±11 µm , ±11 µm , ±11 µm , ±12 µm , ±12 µm , ±12 µm , ±13 µm , ±13 µm , ±13 µm , ±14 µm , ±14 µm , ±14 µm , ±15 µm , ±15 µm , ±15 µm , ±16 µm ,00 153

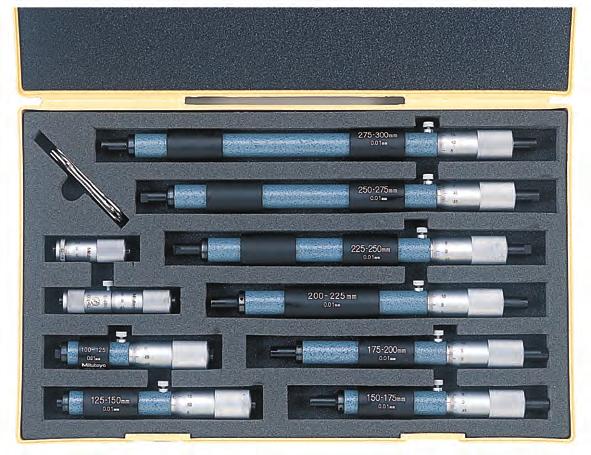

17 Średnicówki mikrometryczne dwupunktowe Seria 133 Standardowa mikrometryczna średnicówka rurowa o następujących cechach: Model standardowy z pojedynczym prętem przedłużającym. Węglikowe powierzchnie. Wzorzec długości Bęben i tuleja matowo chromowane, Ø 18 mm Powierzchnie Z węglika spiekanego, docierane Wrzeciono Z blokadą (z wyjątkiem mm), skok gwintu 0,5 mm Podziałka 0.01mm W zestawie etui, izolacja (od 100 mm), klucz Zestaw średnicówek Waga Cena Modele w zestawie [g] , , , , , , , , , , , , ,00 154

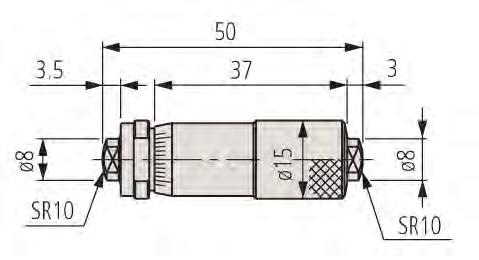

18 Średnicówki dwupunktowe z przedłużaczami Dokładność ±(3+n+L/50) µm n = Liczba przedłużaczy, L = Maksymalna długość pomiaru (mm) Wzorzec długości Bęben i tuleja matowo chromowane, Ø15mm Wrzeciono Skok gwintu wrzeciona 0,5 mm 13 mm / 0.5" pomiarowy Przedłużacze ø12,5 mm Podziałka 0.01 mm W zestawie etui, klucz, głowica mikrometryczna Opis Cena Średnicówka 136,00 mikrometryczna z hartowaną powierzchnią pomiarową Średnicówka mikrometryczna o powierzchniach pomiarowych z węglika spiekanego 172,00 Artykuły eksploatacyjne Opis Cena Przedłużacz 13 mm 12,50 (metryczny/hartowany) Przedłużacz 25 mm 21,00 (metryczny/hartowany) Przedłużacz 50 mm 31,00 (metryczny/hartowany) Przedłużacz 100 mm 36,50 (metryczny/hartowany) Przedłużacz 200 mm 41,50 (metryczny/hartowany) Przedłużacz 300 mm 46,50 (metryczny/hartowany) Przedłużacz 25 mm 26,00 (metryczny/węglikowy) Przedłużacz 50 mm 31,00 (metryczny/węglikowy) Przedłużacz 100 mm 41,50 (metryczny/węglikowy) Przedłużacz 200 mm 51,50 (metryczny/węglikowy) Przedłużacz 300 mm (metryczny/węglikowy) 57,00 Seria 137 Średnicówka mikrometryczna dwupunktowa z przedłużaczami prętowymi posiada następujące zalety: Wymienne przedłużacze - cylindryczne pręty z mocowaniem sprężynowym w ochronnych nasadkach do wydłużenia zakresu go. Węglikowe powierzchnie Powierzchnie z węglika spiekanego Waga Cena Przedłużacze [g] (13, 25, 50 mm) , (13, 25, 50 (2 szt.), 100 mm) , (13, 25, 50 (2 szt.), 100, 200 mm) , (13, 25, 50 (2 szt.), 100, 200 (2 szt.), 300 mm) , (13, 25, 50 (2 szt.) 100, 200 (3 szt.), 300 mm (2 szt.)) ,00 Z hartowaną powierzchnią pomiarową Waga Cena Przedłużacze [g] (13, 25, 50 mm) , (13, 25, 50 (2 szt.), 100 mm) , (13, 25, 50 (2 szt.), 100, 200 mm) , (13, 25, 50 (2 szt.), 100, 200 (2 szt.), 300 mm) , (13, 25, 50 (2 szt.), 100, 200 (3 szt.), 300 mm (2 szt.)) , ø4 ø4 ø15 SR10 M10 1 SR10 Seria 137 metryczna 155

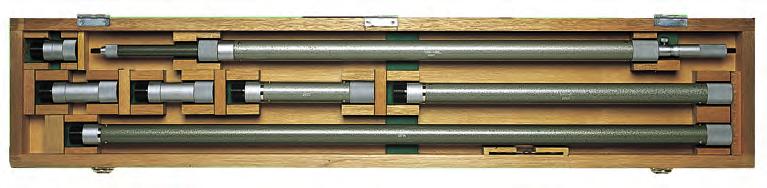

19 Średnicówki dwupunktowe z przedłużaczami Seria 139 Średnicówka mikrometryczna dwupunktowa z przedłużaczami rurowymi posiada następujące zalety: Wymienne przedłużacze typu rurowego. Węglikowe powierzchnie. Typ Digimatic z wyjściem danych. Doskonała odporność na wnikanie pyłu i wody (klasa ochronności IP65) umożliwiająca stosowanie tego produktu przy maszynach obróbczych, gdzie może dochodzić do zachlapania chłodziwem Waga Cena Przedłużacze [g] (25, 50, 100, 200 mm) , (25, 50, 100, 200, 400 mm) , (25, 50, 100, 200, 400 mm (2 szt.)) , (25, 50, 100, 200, 400 mm (3 szt.)) , (25, 50, 100, 200, 400 mm (4 szt.)) , (10, 20, 30, 60, 90, 110, 120, 130 mm) , (25, 50, 75, 150, 225, 300, 350, 400, 425, 450 mm) , Dokładność ±(3+n+L/50) µm ±(6+L/50) µm ( , ) n = liczba przedłużaczy, L = maksymalna mierzona długość (mm) Wzorzec długości Bęben i tuleja matowo chromowane, ø18 mm ø13 mm ( , ) Powierzchnie Węglikowe Hartowane ( , ) Wrzeciono Skok gwintu wrzeciona 0,5 mm 25 mm pomiarowy 10 mm( ), 25 mm ( ) Przedłużacze ø17 mm ø10 mm ( , ) Podziałka 0.01 mm W zestawie etui, klucz, przedłużacze, głowica mikrometryczna Artykuły eksploatacyjne Opis Cena Przedłużacz 25 mm 31, Przedłużacz 50 mm 36, Przedłużacz 100 mm 72, Przedłużacz 200 mm 82, Przedłużacz 400 mm 98, Przedłużacz 10 mm Przedłużacz 20 mm Przedłużacz 30 mm Przedłużacz 60 mm Przedłużacz 90 mm Przedłużacz 110 mm Przedłużacz 120 mm Przedłużacz 130 mm Przedłużacz 25 mm Przedłużacz 50 mm Przedłużacz 75 mm Przedłużacz 150 mm Przedłużacz 225 mm Przedłużacz 300 mm Przedłużacz 350 mm Wyposażenie opcjonalne dla do Analogowa średnicówka mikrometryczna dla x 194,00 Wyposażenie opcjonalne dla / Analogowa średnicówka 113,00 mikrometryczna dla Analogowa średnicówka mikrometryczna dla ,00 SR10 (M ) SR10 156

20 Średnicówki dwupunktowe z przedłużaczami Dokładność ±(7+n+L/50) µm n = liczba przedłużaczy, L = Maksymalna długość pomiaru (mm) Wzorzec długości Bęben i tuleja matowo chromowane, Ø 21 mm Wrzeciono Skok gwintu wrzeciona 0,5 mm pomiarowy 50 mm Przedłużacze ø32 mm Podziałka 0.01 mm W zestawie etui, klucz Artykuły eksploatacyjne Opis Cena 04GZA394 Przedłużacz 50 mm 91,00 (metryczny) 04GZA396 Przedłużacz 100 mm 118,00 (metryczny) 04GZA398 Przedłużacz 200 mm 170,00 (metryczny) 04GZA400 Przedłużacz 500 mm 304,00 (metryczny) 04GZA402 Przedłużacz 1000 mm (metryczny) 422,00 Seria 140 Średnicówka mikrometryczna o dużym zakresie pomiarowym oferująca następujące korzyści: Duży zakres pomiarowy do 5000mm Typ składany, rurowy Docierane powierzchnie z węglika spiekanego Waga Cena Przedłużacze [g] (50, 100 (2 szt.) 200, 500 mm) , (50, 100 (2 szt.), 200, 500, 1000 mm) , (50, 100 (2 szt.), 200, 500, 1000 mm (2 szt.)) , (50, 100 (2 szt.) 200, 500, 1000 mm (3 szt.)) ,00 ø8 ø33 ø33 ø8 ø19 ø32 ø21 SR SR to 1050 Głowica mikrometryczna serii

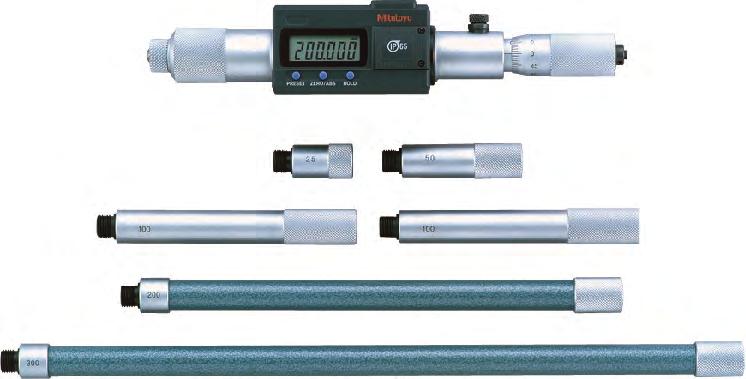

21 Średnicówki dwupunktowe Digimatic z przedłużaczami Seria 337 Średnicówka mikrometryczna dwupunktowa z przedłużaczami rurowymi posiada następujące zalety: Wymienne przedłużacze - cylindryczne pręty z mocowaniem sprężynowym w ochronnych nasadkach; do wydłużenia zakresu go. Węglikowe powierzchnie. Typ Digimatic z wyjściem danych. Doskonała odporność na wnikanie pyłu i wody (klasa ochronności IP65) umożliwiająca stosowanie tego produktu przy maszynach obróbczych, gdzie może dochodzić do zachlapania chłodziwem Waga Cena Przedłużacze [g] (25, 50, 100 (2 szt.), 200, 300 mm) , (25, 50, 100, 200, 300 (3 szt.)) ,00 Funkcje Seria 337 ZERO / ABS przełączane Auto wyłączanie (po 20 min. bezczynności) 2 nastawy wstępne Sygnalizacja niskiego napięcia Funkcja blokady Wyjście danych Dokładność ±(3+n+L/50) µm n = Liczba przedłużaczy, L = Maksymalna długość pomiaru (mm) (z wyłączeniem błędu kwantyzacji) Wzorzec długości Bęben i tuleja matowo chromowane, ø18 mm Wrzeciono Skok gwintu wrzeciona 0,5 mm 25 mm pomiarowy Przedłużacze ø12,5 mm Rozdzielczość 0,001 mm Wyświetlacz LCD, wysokość znaków 7,5 mm W zestawie etui, klucz, 1 bateria, przedłużacze, głowica mikrometryczna Opis Cena 05CZA662 Kabel Digimatic z 73,50 przyciskiem danych (1 m) 05CZA663 Kabel Digimatic z 82,50 przyciskiem danych (2 m) 06ADV380B Kabel USB Input Tool Direct 115,00 z przyciskiem danych (2 m) 02AZD790B Kabel łączący U-Wave z przyciskiem danych 95,00 Artykuły eksploatacyjne Opis Cena Średnicówki 1 025,00 Mikrometryczne Digimatic () Bateria SR-44 5, ø18 ø4 ø Głowica mikrometryczna dla serii

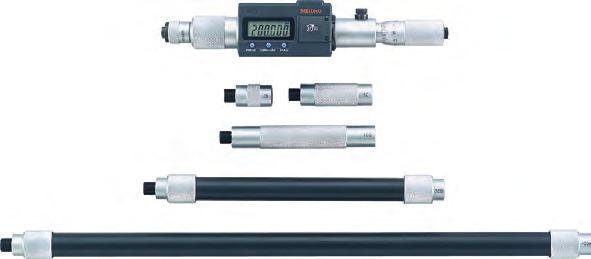

22 Średnicówki dwupunktowe Digimatic z przedłużaczami Funkcje Seria 339 ZERO / ABS przełączane Auto wyłączanie (po 20 min. bezczynności) 2 nastawy wstępne Sygnalizacja niskiego napięcia Funkcja blokady Wyjście danych Dokładność ±(3+n+L/50) µm * n = liczba przedłużaczy, L = Maksymalna mierzona długość (mm) (z wyłączeniem błędu kwantyzacji) Wzorzec długości Bęben i tuleja matowo chromowane, ø 18 mm Wrzeciono Skok gwintu wrzeciona 0,5 mm 25 mm pomiarowy Przedłużacze ø17 mm Rozdzielczość 0,001 mm Wyświetlacz LCD, wysokość znaków 7,5 mm W zestawie z etui, kluczem, 1 baterią, przedłużaczami i głowicą mikrometryczną Opis Cena 05CZA662 Kabel Digimatic z 73,50 przyciskiem danych (1 m) 05CZA663 Kabel Digimatic z 82,50 przyciskiem danych (2 m) 06ADV380E Kabel USB ITD (2 m) 100,00 02AZD790E Kabel sygnałowy U-Wave 85,00 Artykuły eksploatacyjne Opis Cena Średnicówki 1 025,00 Mikrometryczne Digimatic Średnicówki 1 025,00 Mikrometryczne Digimatic Bateria SR-44 5, Przedłużacz 25 mm 31, Przedłużacz 50 mm 36, Przedłużacz 100 mm 72, Przedłużacz 200 mm 82, Przedłużacz 400 mm ,00 Seria 339 Średnicówka mikrometryczna dwupunktowa z przedłużaczami rurowymi posiada następujące zalety: Wymienne przedłużacze typu rurowego. Węglikowe powierzchnie. Typ Digimatic z wyjściem danych. Doskonała odporność na wnikanie pyłu i wody (klasa ochronności IP65) umożliwiająca stosowanie tego produktu przy maszynach obróbczych, gdzie może dochodzić do zachlapania chłodziwem Waga Cena Przedłużacze [g] (25, 50, 100, 200, 400 mm) , (25, 50, 100, 200 (2 szt.), 400mm (3 szt.) , ø16 ø Głowica mikrometryczna serii ø18 ø8 159

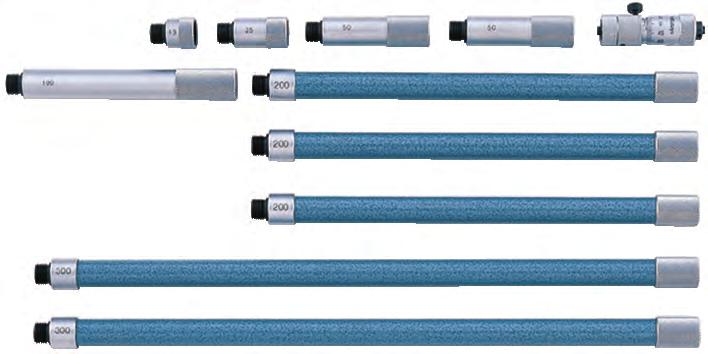

23 Średnicówka dwupunktowa z wymiennym prętem Seria Typ z wymiennymi prętami przedłużającymi Średnicówka mikrometryczna z wymiennymi prętami posiada następujące cechy: Wymienne końcówki umożliwiają pomiary wewnętrzne do 1000 mm. Każdy z wymiennych prętów przedłużających jest oznaczony swoim zakresem pomiarowym. W przypadku modeli dostarczanych z więcej niż jednym przedłużaczem, przedłużacze można łączyć ze sobą za pomocą kołnierzy dla uzyskania większego zakresu go. Praktyczny uchwyt ułatwiający pomiar głębokich otworów dołączany do zestawów o zakresie do 300 mm. Dokładność Wzorzec długości Powierzchnie Wrzeciono Podziałka ±(6+L/50) µm, L = Maksymalna długość pomiaru (mm) Bęben i tuleja matowo chromowane Hartowane Skok gwintu 0,5 mm, z blokadą 0.01 mm W zestawie etui, klucz Przy stosowaniu jednego z prętów przedłużających z zestawu regulacji głowicy Wymienny pręt Kołnierz przedłużający Akcesoria: średnicówki (standardowego el.zestawu) (13 mm) 1 (6 mm) , (50 mm) 1 (12 mm) , (50 mm) 1 (12 mm) , (100 mm) 2 (25/50 mm) , (100 mm) 2 (25/50 mm) ,00 Waga [g] Cena Węglikowe powierzchnie regulacji Kołnierz Akcesoria: średnicówki Waga Cena głowicy Wymienny pręt przedłużający (standardowego el.zestawu) [g] (13 mm) 1 (6 mm) , (50 mm) 1 (12 mm) , (50 mm) 1 (12 mm) , , / /

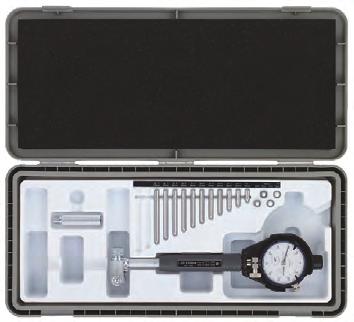

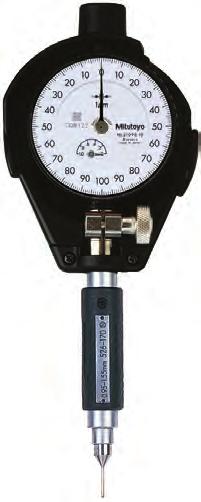

24 Średnicówki czujnikowe do bardzo małych otworów Dokładność 4 µm 6 µm dla zakresu mm Powtarzalność 2 µm W etui z plastykową osłoną czujnika zegarowego Seria 526 Precyzyjna średnicówka czujnikowa do pomiarów małych otworów. Szybkie i dokładne pomiary otworów o małych średnicach (0,95-18mm). Analogowy czujnik zegarowy dostarczany z tym przyrządem można zastąpić modelem Digimatic. Opis Cena Statyw 110 mm do szybkich 937,00 pomiarów B Czujnik ABSOLUTE Digimatic z funkcją wychwytywania minimum 464,00 Pierścienie ustawcze stanowią wyposażenie dodatkowe. Patrz strony serii 177. W zestawie osłona czujnika z tworzywa sztucznego B (opcja) Statyw do szybkich pomiarów (opcja) ,95-4 mm 3,7-7,3 mm Podziałka czujnika zegarowego Głębokość pomiaru Liczba końcówek pomiarowych Cena ,95-1, mm 2046SB 11,5 mm 5 706, , mm 2046SB 17,5-22,5 mm (1) 9 839, ,7-7, mm 2046SB 32 mm 7 654, mm 2046SB mm (2) 6 288, mm 2046SB 62 mm 8 314, ,95-1, mm 2109SB-10 11,5 mm 5 759, , mm 2109SB-10 17,5-22,5 mm (1) 9 893, ,7-7, mm 2109SB mm 7 708, mm 2109SB mm (2) 6 342, ,001mm 2109SB mm 8 368,00 (1) Otwory o Ø 2,25 mm : głębokość pomiaru 17,5 mm / Otwory o Ø > 2,25 mm : głębokość pomiaru 22,5 mm (2) Otwory o Ø 8 mm : głębokość pomiaru 40 mm / Otwory o Ø > 8 mm : głębokość pomiaru 56 mm 7-18 mm Szczegóły dotyczące czujników zegarowych odpowiednich dla tego przyrządu znaleźć można w rozdziale "Czujniki zegarowe." 161

25 Średnicówki czujnikowe do bardzo małych otworów Seria 526 Pozycjonowanie średnicówek Średnicówki do małych otworów wyposażone są w końcówki z punktami styku o dużej krzywiźnie w celu łatwiejszego ich pozycjonowania przy szukaniu prawdziwej wartości średnicy (w kierunku a - a') otworu. Średnicówki czujnikowe (z wyjątkiem tych dla małych otworów) skonstruowane są tak, aby ułatwić ustawienie osi punktów styku w osi średnicy mierzonego otworu. Wymienne końcówki Serii 526 Oznaczenie końcówki j (grawerowane) A B C Cena ,5 1 1, ,2 48, , , ,2 48, ,5 3 1, ,2 48, , , ,2 48, ,5 5 1, ,2 48, , , ,2 48, , , , , , , , , , , , , , , , , ,95-1, ,5 124, ,07-1,25 1,1 11,5 118, ,17-1,35 1,2 11,5 93, ,27-1,45 1,3 11,5 93, ,37-1,55 1,4 11,5 93, ,5-1,9 1,75 17,5 72, ,8-2,2 2 17,5 72, ,05-2,45 2,25 17,5 72, ,25-2,75 2,5 22,5 72, ,5-3 2,75 22,5 72, ,75-3, ,5 72, ,5 3,25 22,5 72, ,25-3,75 3,5 22,5 72, ,5-4 3,75 22,5 72, ,7-4, , ,2-4,8 4, , ,7-5, , ,2-5,8 5, , ,7-6, , ,2-6,8 6, , ,7-7, , a a' , , , ( ) , , , ,

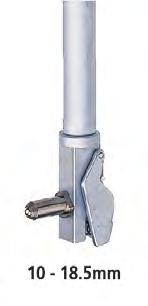

26 Średnicówki czujnikowe do małych otworów Dokładność 5 µm W zestawie etui, czujnik zegarowy, osłona czujnika z tworzywa sztucznego Opis Cena B Czujnik ABSOLUTE Digimatic z funkcją wychwytywania minimum 464,00 Seria 511 Średnicówki czujnikowe centrujące się automatycznie za pośrednictwem mostka centrującego: Są łatwe w utrzymaniu i adaptowalne do większości pomiarów zwykle dedykowanych średnicówkom (6-400mm). Duży zakres posuwu wrzeciona przy zachowaniu zdumiewającej dokładności. Wymienne podkładki o grubości 0,5 mm, dostarczane jako wyposażenie standardowe, umożliwiają ustawianie w niewielkich krokach. Węglikowe końcówki (zakres > 18mm ) zapewniają wysoką trwałość i odporność na ścieranie. Duży uchwyt ogranicza przenoszenie ciepła od operatora o 50% B (opcjonalny) Szczegóły, patrz "Czujnik ABSOLUTE Digimatic ID-C dla średnicówek". Szczegóły dotyczące czujników zegarowych odpowiednich dla tego przyrządu znaleźć można w rozdziale "Czujniki zegarowe." Podziałka czujnika zegarowego Głębokość pomiaru Przemieszenie końcówki j Liczba końcówek pomiarowych mm 2046SB 50 mm 0, , , mm 2046SB 100 mm 0, , mm 2109SB mm 0, , , mm 2109SB mm 0, ,00 Waga [g] Cena mm mm 3.7 ø4 ø ,5 mm 6-10 mm 163

27 Średnicówka czujnikowa standardowa Seria 511 Średnicówki czujnikowe centrujące się automatycznie za pośrednictwem mostka centrującego posiadają następujące cechy: Są łatwe w utrzymaniu i adaptowalne do większości pomiarów zwykle dedykowanych średnicówkom (6-400mm). Duży zakres posuwu wrzeciona przy zachowaniu zdumiewającej dokładności. Wymienne podkładki o grubości 0,5 mm, dostarczane jako wyposażenie standardowe, umożliwiają ustawianie w niewielkich krokach. Węglikowe końcówki (zakres > 18mm ) zapewniają wysoką trwałość i odporność na ścieranie. Duży uchwyt ogranicza przenoszenie ciepła od operatora o 50%. Zestaw przykładowy Podziałka czujnika zegarowego Głębokość pomiaru Liczba końcówek pomiarowych Osłona czujnika z tworzywa sztucznego Waga [g] Cena mm 2109SB mm , mm 2109SB mm , mm 2109SB mm , mm 2109SB mm , mm 2109SB mm , mm 2109SB mm , mm 2046SB 100 mm , mm 2046SB 150 mm , mm 2046SB 150 mm , mm 2046SB 150 mm , mm 2046SB 250 mm , mm 2046SB 250 mm ,00 Dokładność 2 µm Powtarzalność 0,5 µm Przemieszenie mm: 1,2 mm końcówki mm: 1,6 mm j W zestawie etui, czujnik zegarowy, osłona czujnika z tworzywa sztucznego Opis Cena B Czujnik ABSOLUTE 464,00 Digimatic z funkcją wychwytywania minimum Przedłużacz 125 mm dla 180,00 zakresu mm Przedłużacz 250 mm dla 201,00 zakresu mm Przedłużacz 500 mm dla 314,00 zakresu mm Przedłużacz 125 mm dla 196,00 zakresu mm Przedłużacz 250 mm dla 216,00 zakresu mm Przedłużacz 500 mm dla 386,00 zakresu mm Przedłużacz 750 mm dla 515,00 zakresu mm Przedłużacz 1000 mm dla 716,00 zakresu mm Przedłużacz 125 mm dla 201,00 zakresu mm Przedłużacz 500 mm dla 489,00 zakresu mm Przedłużacz 750 mm dla 644,00 zakresu mm Przedłużacz 1000 mm dla 845,00 zakresu mm Przedłużacz 250 mm dla zakresu mm 206,00 Nowy uchwyt poprawia dokładność w wydłużonym czasie użytkowania. Szczegóły dotyczące czujników zegarowych odpowiednich dla tego przyrządu znaleźć można w rozdziale "Czujniki zegarowe." Opis wymiany końcówek pomiarowych znaleźć można na końcu katalogu. 164

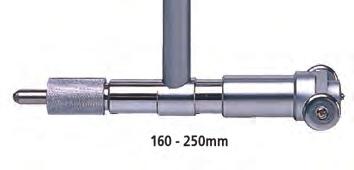

28 Średnicówka czujnikowa standardowa Seria 511 Wymiary ~ ø9 6.4 ø12.7 R 0, mm Ø ~ ø12 9 SR mm mm mm Ø8 A ø mm = 38 mm mm = 50 mm 18.2 ø20 9 SR 0, mm ~ ø mm mm Ø8 12 SR 1.5 ø

29 Średnicówka czujnikowa standardowa Seria 511 Zestawy średnicówek czujnikowych Czujnik 2046SB z zestawu Czujnik 2109SB-10 z zestawu czujnika Głębokość Cena Podziałka zegarowego pomiaru mm 2046SB 100/150 mm 422, mm 2109SB /150 mm 476, mm B 100/150 mm 752,00 Czujnik B z zestawu Dokładność 2 µm Powtarzalność 0,5 µm Kowadełka węglikowe w zestawach - Dla zakresu go mm (11 szt.) 21DZA232A : 50 mm 21DZA232B : 55 mm 21DZA232C : 60 mm 21DZA232D : 65 mm 21DZA232E : 70 mm 21DZA232F : 75 mm 21DZA232G : 80 mm 21DZA232H : 85 mm 21DZA232J : 90 mm 21DZA232L : 95 mm 21DZA232M : 100 mm - Dla zakresu go mm (6 szt.) 21DZA232A : 35 mm 21DZA232B : 40 mm 21DZA232C : 45 mm 21DZA232D : 50 mm 21DZA232E : 55 mm 21DZA232F : 60 mm - Dla zakresu go mm (9 szt.) 21DZA213A : 18 mm 21DZA213B : 20 mm 21DZA213C : 22 mm 21DZA213D : 24 mm 21DZA213E : 26 mm 21DZA213F : 28 mm 21DZA213G : 30 mm 21DZA213H : 32 mm 21DZA213J : 34 mm Wymienne podkładki w zestawach - Dla zakresu go mm (4 szt.) : grubość 0,5 mm : grubość 1 mm : grubość 2 mm : grubość 3 mm - Dla zakresu go mm (2 szt.) : grubość 0,5 mm : grubość 1 mm W zestawie : klucz płaski : kowadełko 50 mm 21DZA000 : osłona czujnika Szczegółowe informacje na temat czujników odpowiednich dla danego przyrządu znaleźć można w rozdziale "Czujniki zegarowe". Czujnik 2922SB z zestawu Czujnik 2923SB-10 z zestawu

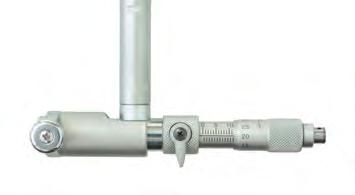

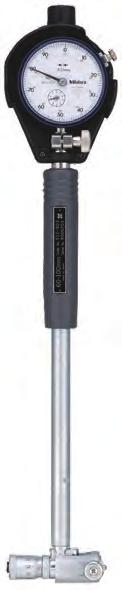

30 Średnicówka czujnikowa z głowicą mikrometryczną Dokładność 2 µm Powtarzalność 0,5 µm W zestawie etui, czujnik zegarowy, osłona czujnika z tworzywa sztucznego Opis Cena B Czujnik ABSOLUTE 464,00 Digimatic z funkcją wychwytywania minimum Przedłużacz 125 mm dla 196,00 zakresu mm Przedłużacz 250 mm dla 216,00 zakresu mm Przedłużacz 500 mm dla 386,00 zakresu mm Przedłużacz 750 mm dla 515,00 zakresu mm Przedłużacz 1000 mm dla 716,00 zakresu mm Przedłużacz 125 mm dla 201,00 zakresu mm Przedłużacz 250 mm dla 206,00 zakresu mm Przedłużacz 500 mm dla 489,00 zakresu mm Przedłużacz 750 mm dla 644,00 zakresu mm Przedłużacz 1000 mm dla zakresu mm 845,00 Seria 511 Zastosowana w tej średnicówce głowica mikrometryczna umożliwia pomiary bez potrzeby wymiany kowadełek. Średnicówki te posiadają następujące cechy: Zdumiewająca dokładność przy dużym zakresie posuwu wrzeciona. Węglikowe końcówki (zakres > 18mm ) zapewniają wysoką trwałość i odporność na ścieranie. Duży uchwyt ogranicza przenoszenie ciepła od operatora o 50%. Szeroki zakres pomiarowy dzięki wymiennym kowadełkom. Zestaw przykładowy B (opcjonalny) czujnika Posuw Głębokość Waga Cena Podziałka Kowadełka zegarowego głowicy pomiaru [g] mm 2109SB mm 10, 20 mm 150 mm , mm 2109SB mm 10, 20, 20 mm 150 mm , mm 2109SB mm 10, 20, 20, 50 mm 150 mm , mm 2109SB mm 25, 50, 50 mm 150 mm , mm 2109SB mm 50, 100 mm 250 mm , mm 2109SB mm 50, 100 mm 250 mm , mm 2046SB 10 mm 10, 20 mm 150 mm , mm 2046SB 13 mm 10, 20, 20 mm 150 mm , mm 2046SB 13 mm 10, 20, 20, 50 mm 150 mm , mm 2046SB 25 mm 25, 50, 50 mm 150 mm , mm 2046SB 50 mm 50, 100 mm 250 mm , mm 2046SB 50 mm 50, 100 mm 250 mm ,00 Głowica mikrometryczna (zakres pomiarowy 10 i 50 mm, zależnie od urządzenia) pozwala na pracę w otworze bez wymiany kowadełek pomiarowych. Szczegóły dotyczące czujników zegarowych do wykorzystania z tym przyrządem znaleźć można w rozdziale "Czujniki zegarowe." Opis wymiany końcówek pomiarowych znaleźć można na końcu katalogu. 167

31 Średnicówka czujnikowa z głowicą mikrometryczną Sera 511 Wymiary mm B mm A 123 ~ 80 Metric: 32 øh mm F C E øg D Ø 8 (9.53) A B C D E F ØG ØH mm SR mm mm SR mm SR mm mm mm Pręty przedłużające Wyposażenie średnicówek czujnikowych Pręty przedłużające służą do pomiarów w głębokich otworach. Przy łączeniu przedłużaczy istnieje możliwość występowania niewielkich błędów wynikających z istnienia dodatkowych złączy. Stąd, dobrą praktyką jest niekorzystanie z większej liczby przedłużaczy niż 2. Jeśli to możliwe, należy używać jednego długiego przedłużacza zamiast dwóch krótszych. Długość całego przedłużenia może wynosić do 1000 mm. Przy stosowaniu przedłużacza dłuższego niż 500 mm średnicówki należy używać w położeniu pionowym. Dokładność pomiaru i prawidłowe działanie przyrządu można ocenić po podłączeniu właściwego przedłużacza мм 125 mm 500 mm 750 mm 250 mm stosowania Cena Cena Cena Cena Cena мм , , , , , mm , , , mm , , , , ,00 Średnica przedłużacza ø9 mm (zakres mm) ø12 mm (zakres mm) ø15 mm (zakres mm) Opis Klucz płaski dla średnicówek (zakres 35 mm) Klucz płaski dla średnicówek (zakres 35 mm)

32 Średnicówka czujnikowa - Typ z krótką nogą Dokładność 2 µm Powtarzalność 0,5 µm Przemieszenie mm: 1,2 mm końcówki mm: 1,6 mm j W zestawie etui, czujnik zegarowy, osłona czujnika z tworzywa sztucznego Seria 511 Kompaktowa i lekka dzięki niewielkiej długości poniżej uchwytu średnicówka czujnikowa o następujących zaletach: Duży zakres posuwu wrzeciona przy zachowaniu zdumiewającej dokładności. Węglikowe końcówki (zakres > 18mm ) zapewniają wysoką trwałość i odporność na ścieranie. Duży uchwyt ogranicza przenoszenie ciepła od operatora o 50%. Opis Cena B Czujnik ABSOLUTE Digimatic z funkcją wychwytywania minimum 464, B (opcjonalny) Zestaw przykładowy Podziałka czujnika zegarowego Głębokość pomiaru Liczba końcówek pomiarowych Waga [g] Cena mm 2109SB mm , mm 2109SB mm , mm 2109SB mm , mm 2109SB mm , mm 2046SB 50 mm , mm 2046SB 50 mm , mm 2046SB 50 mm , mm 2046SB 50 mm , ~ 80 ø9 Szczegóły dotyczące czujników zegarowych do wykorzystania z tym przyrządem znaleźć można w rozdziale "Czujniki zegarowe." Opis wymiany końcówek pomiarowych znaleźć można na końcu katalogu ø12.7 SR 0,75 Ø ~ 80 Anvil mm ø12 9 SR 0,75 A ø ø Ø mm mm mm mm = 38 mm mm = 50 mm 35-60mm 169

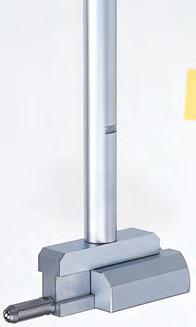

33 Średnicówka czujnikowa do otworów nieprzelotowych Seria 511 Średnicówka czujnikowa dla otworów nieprzelotowych. Umożliwia pomiar średnic wewnętrznych blisko dna otworów nieprzelotowych. Węglikowe końcówki zapewniają większą trwałość i odporność na ścieranie. Dokładność 5 µm Powtarzalność 2 µm W zestawie etui, czujnik zegarowy, osłona czujnika z tworzywa sztucznego Opis Cena B Czujnik ABSOLUTE Digimatic z funkcją wychwytywania minimum 464, mm mm, mm B (opcjonalny) czujnika Głębokość Waga Cena Podziałka zegarowego pomiaru [g] mm 2046SB 150 mm , mm 2046SB 150 mm , mm 2046SB 150 mm , mm 2046SB 150 mm , mm 2109SB mm , mm 2109SB mm , mm 2109SB mm , mm 2109SB mm ,00 Do pomiaru otworów nieprzelotowych o głębokości minimum 2,5 mm Szczegóły dotyczące czujników zegarowych do wykorzystania z tym przyrządem znaleźć można w rozdziale "Czujniki zegarowe." Opis wymiany końcówek pomiarowych znaleźć można na końcu katalogu

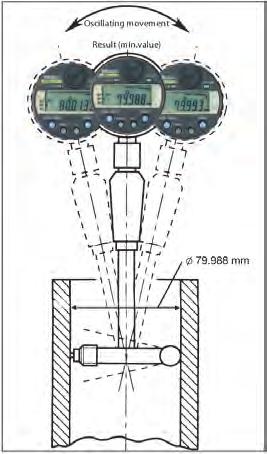

34 Czujnik ABSOLUTE Digimatic dla średnicówek Funkcje Seria 543 PRESET (x3) Ocena GO/±NG Wyjście danych DIGIMATIC ON/OFF DATA/HOLD Wychwytywanie wartości Min Dokładność Wzorzec długości Maks. prędkość suwaka Ø tulei Końcówka pomiarowa Alarm Częstotliwość próbkowania Nacisk pomiarowy Zasilanie Wyświetlacz Czas życia baterii Patrz tabele (z wyłączeniem błędu kwantyzacji) Pojemnościowy enkoder liniowy ABSOLUTE Nieograniczona 8 mm (typ ISO/JIS) Kulka węglikowa, gwint M2.5x0.45 (typu ISO/JIS) Niskiego napięcia, błąd składania wartości zliczanej, błąd przekroczenia zakresu, błąd ustawienia tolerancji 50 razy/s* 1,5 N 2 baterie SR-44 LCD, wysokość znaków 7,5 mm około godzin Seria 543 Czujnik ABSOLUTE Digimatic ID-C przeznaczony specjalnie dla średnicówek o następujących cechach: Posiada funkcję rejestrowania wartości minimalnej, która ułatwia wykrywanie rzeczywistej wartości średnicy otworu. Podczas pomiarów średnicówką wyposażoną w ten czujnik dochodzi do odwrócenia odczytów w chwili pomiaru prawdziwej wartości średnicy, odpowiadająca jej wartość jest rejestrowana przez funkcję rejestrowania wartości minimalnej. Analogowy wskaźnik paskowy poprawia własności użytkowe przyrządu dopełniając odczyt przedstawieniem wyniku na skali. Opis Cena Kabel Digimatic (1m) 28, Kabel Digimatic (2 m) 34,00 02AZD790F Kabel danych dla U-WAVE 85,00 06ADV380F Kabel Input Tool Direct USB (2m) 100,00 Artykuły eksploatacyjne Opis Cena Bateria SR-44 5, B Waga Cena Rozdzielczość Dokładność [g] B 12,7 0,001 mm 0,003 mm ,00 Szukanie prawdziwej wartości średnicy (w punkcie zwrotnym) za pomocą 2 punktowej średnicówki czujnikowej *jeśli prędkość ruchu detekcji > 50 µm/s, wartość szczytowa może nie być wyświetlana poprawnie B 171

35 Średnicówka czujnikowa ABSOLUTE Digimatic Seria 511 Precyzyjna średnicówka czujnikowa ABSOLUTE Digimatic do cyfrowych pomiarów średnic w głębokich otworach bez utraty dokładności nawet przy pomiarach na głębokości 2m. Przyrząd ten posiada następujące zalety: Pomiary w głębokich otworach bez utraty dokładności. Zapis i przywoływanie do 3 zestawów wartości nominalnych z tolerancjami po naciśnięciu przycisku. Możliwość ustawienia oceny GO/±NG. Możliwość wykorzystania do 4 przedłużaczy (250 lub 500 mm). Funkcje Seria 511 PRESET (x3) Ocena GO/±NG Wyjście danych DIGIMATIC ON/OFF DATA/HOLD Wychwytywanie wartości Min Dokładność Powtarzalność Nacisk pomiarowy Częstotliwość próbkowania Przemieszenie końcówki j Rozdzielczość Wyświetlacz Zasilanie Czas życia baterii 0,003 mm ±1 cyfra 5 N 50 razy na sekundę 1,2 mm 0,001 mm LCD o wysokości znaków 7,5 mm 2 baterie SR-44 ok godzin Opis Cena 21DZA081 Pręt przedłużający (500 mm) 494,00 21DZA089 Pręt przedłużający (250 mm) 433, Kabel Digimatic (1m) 28, Kabel Digimatic (2 m) 34,00 02AZD790F Kabel danych dla U-WAVE 85,00 06ADV380F Kabel Input Tool Direct USB (2m) 100,00 Artykuły eksploatacyjne Opis Cena Bateria SR-44 5, Liczba końcówek pomiarowych Waga [g] Cena , ,00 Dwustykowa średnicówka czujnikowa ABSOLUTE Digimatic wykrywa i zapisuje automatycznie wartość minimalną (prawdziwą średnicę). Wyświetlacz może być obracany w zakresie 320 i odchylany od osi o kąt do 90. Również część chwytowa może być obracana w zakresie 320. Możliwość rejestrowania do 3 wartości odniesienia, łącznie z wartościami górnej i dolnej granicy tolerancji. Dokładność jest gwarantowana nawet w przypadku pomiaru z przedłużaczami o długości 2m dzięki elektronicznemu przesyłowi wartości zmierzonych. Cztery pręty przedłużające (500 mm każdy) połączone ze sobą umożliwiają 2 m przedłużenie. *Jeśli prędkość ruchu wykrywania wartości jest > 50 µm/s, wartość szczytowa może nie być wyświetlana poprawnie. 172

36 Przyrząd kontrolny dla średnicówek czujnikowych Dostarczane jako kompletny zestaw w miękkim opakowaniu Wyposażenie standardowe Opis podpora Typu A dla zakresu go mm, mm podpora Typu B dla zakresu go mm, mm podpora Typu C dla zakresu go mm, mm płaskie szczęki Seria 515 Przyrząd do ustawiania średnicówek mikrometrycznych dwupunktowych serii 511. "Bore Gage Checker" pozwala na łatwe ustawienia średnicówek czujnikowych o zakresach od 18 mm do 400 mm przy użyciu płytek wzorcowych. Dostarczany z miękkim futerałem w kompletnym zestawie obejmującym : równoległa płytka wzorcowa (opcja) stosowania Waga Cena [kg] mm 4, ,

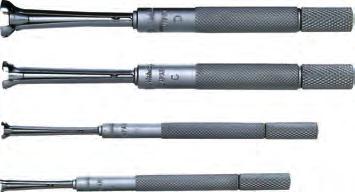

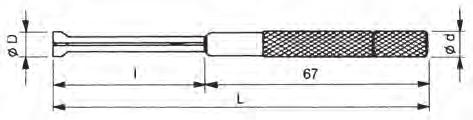

37 Zestaw sprawdzianów Seria Sprawdziany do pomiaru małych otworów Blokowanie śrubą radełkową. Pomiar z użyciem mikrometru w dwóch najwyższych punktach po wyjęciu z otworu. Z etui z miękkiego tworzywa sztucznego Przyrządy w zestawie mm mm mm mm L ø d Ø D Waga [g] Cena , Seria Sprawdziany teleskopowe Samocentrujące, matowo chromowane. Stały sprężynowy nacisk pomiarowy. Blokowanie śrubą radełkową. Z etui z tworzywa sztucznego Przyrządy w zestawie mm mm mm mm mm mm a b mm c d Cena 258, øb øc a ød 174

38 Pierścienie ustawcze Walcowość T 1.0 µm dla ø1-60 mm 1.5 µm dla ø62-90 mm 2.0 µm dla ø mm 2.5 µm dla ø mm 3.0 µm dla ø mm ød ød Typ A ød øe ød Typ B Tolerancja ±0,01 mm dla średnic nominalnych do 45 mm oraz ± 0,02 mm dla średnic powyżej 45 mm. Kalibrowana średnica każdego pierścienia jest umieszczona na jego górnej powierzchni. Seria 177 Materiał Wymiar nominalny ød Typ Ø D Ø E T Cena Stal 1 mm A , Stal 1.1 mm A , Stal 1.2 mm A , Stal 1.3 mm A , Stal 1.4 mm A , Stal 1.75 mm A , Stal 2 mm A , Stal 2.25 mm A , Stal 2,5 mm A , Stal 2.75 mm A , Stal 3 mm A , Stal 3.25 mm A , Stal 3,5 mm A , Stal 3.75 mm A , Stal 4 mm A , Ceramika 4 mm A , Stal 4.5 mm A , Stal 5 mm A , Stal 5.5 mm A , Stal 6 mm A , Ceramika 6 mm A , Stal 6.5 mm A , Stal 7 mm A , Stal 8 mm A , Ceramika 8 mm A , Stal 9 mm A , Stal 10 mm A , Ceramika 10 mm A , Stal 12 mm A , Ceramika 12 mm A , Stal 14 mm A , Stal 16 mm A , Ceramika 16 mm A , Stal 17 mm A , Stal 18 mm A , Stal 20 mm A , Ceramika 20 mm A , Stal 25 mm A , Ceramika 25 mm A , Stal 30 mm A , Ceramika 30 mm A , Stal 35 mm A , Ceramika 35 mm A , Stal 40 mm A , Ceramika 40 mm A , Stal 45 mm A , Ceramika 45 mm A , Stal 50 mm A , Stal 60 mm A , Stal 62 mm A , Stal 70 mm A , Stal 75 mm A , Stal 80 mm A , Stal 87 mm A , Stal 90 mm A , Stal 100 mm A , Stal 125 mm B ,1 788, Stal 150 mm B ,1 829, Stal 175 mm B ,1 994, Stal 200 mm B , , Stal 225 mm B , , Stal 250 mm B , , Stal 275 mm B , , Stal 300 mm B , ,00 175
