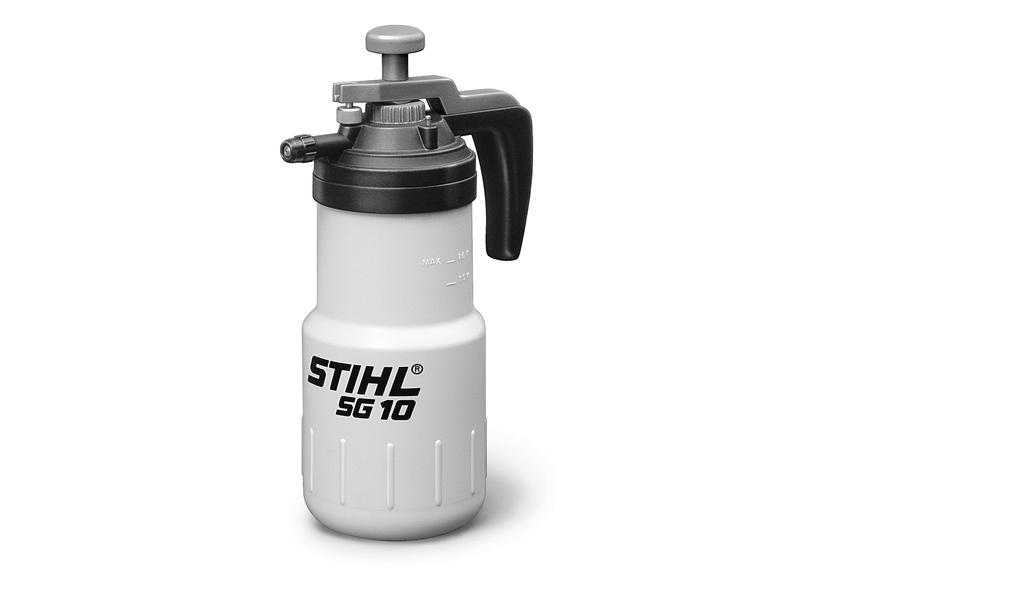

1 { STIHL Instrukcja użytkowania

2

3 polski Spis treści Oryginalna Instrukcja Użytkowania Wydrukowano na papierze bielonym bez stosowania chloru. Farby drukarskie zawierają oleje roślinne, papier ulega recyrkulacji. ADREAS STIHL AG & Co. KG, A. M1-5.G09.FST _002_PL Wprowadzenie do niniejszej Instrukcji użytkowania 1 Wskazówki dotyczące bezpieczeństwa i techniki pracy 2 apełnianie zbiornika zawiesiną 6 Opryskiwanie mgławicowe 6 Po zakończeniu opryskiwania mgławicowego 7 Zasadnicze podzespoły urządzenia 8 Dane techniczne 9 Certyfikat jakościowy 9 { Wprowadzenie do niniejszej Instrukcji użytkowania Piktogramy Wszystkie piktogramy, które zostały zamieszczone na urządzeniu, zostały objaśnione w niniejszej Instrukcji użytkowania. Oznaczenie akapitów Ostrzeżenie przed zagrożeniem wypadkiem lub odniesieniem obrażeń przez osoby oraz przed ciężkimi szkodami na rzeczach. Ostrzeżenie przed uszkodzeniem urządzenia lub jego poszczególnych podzespołów. Rozwój techniczny Firma STIHL prowadzi stałe prace nad dalszym rozwojem technicznym wszystkich maszyn i urządzeń; dlatego zastrzega się prawo do wprowadzania zmian zakresu dostawy w przedmiocie formy, techniki oraz wyposażenia. W związku z powyższym wyklucza się prawo do zgłaszania roszczeń na podstawie informacji oraz ilustracji zamieszczonych w niniejszej Instrukcji użytkowania. 1

4 polski Wskazówki dotyczące bezpieczeństwa i techniki pracy Przy pracy tym urządzeniem mechanicznym niezbędne jest stosowanie szczególnych środków ostrożności. Przed pierwszym użyciem urządzenia mechanicznego należy dokładnie przeczytać całą instrukcję obsługi i starannie przechowywać ją w celu późniejszego użycia. iestosowanie się do zasad bezpieczeństwa pracy zamieszczonych w Instrukcji użytkowania może spowodować zagrożenie dla życia. ależy stosować się do lokalnych zasad bezpieczeństwa pracy (BHP) opracowanych przez np. stowarzyszenia branżowe, zakłady ubezpieczeń społecznych, instytucje ochrony pracy czy inne. Kto zamierza po raz pierwszy podjąć pracę przy pomocy urządzenia mechanicznego powinien: poprosić sprzedawcę lub inną osobę umiejącą obsługiwać maszynę o zademonstrowanie bezpiecznego sposobu posługiwania się tym urządzeniem, albo wziąć udział w kursie przygotowawczym. Osobom niepełnoletnim nie wolno pracować urządzeniem mechanicznym wyjątek stanowią młodociani powyżej lat 16, którzy pobierają pod nadzorem naukę zawodu. Z miejsca pracy urządzenia należy usunąć dzieci, zwierzęta oraz osoby postronne! Jeżeli urządzenie mechaniczne nie będzie używane, to należy je tak odstawić, żeby nie stanowiło dla nikogo zagrożenia. Zabezpieczyć urządzenie przed użyciem przez osoby nieupoważnione. Użytkownik urządzenia ponosi odpowiedzialność za spowodowanie wypadku lub wywołanie zagrożenia w stosunku do innych osób oraz ich majątku! Powyższe urządzenie mechaniczne można udostępnić bądź wypożyczyć tylko tym osobom osobom, które są zaznajomione z tym modelem i umieją się nim posługiwać wraz z maszyną należy zawsze wręczyć użytkownikowi instrukcję obsługi! Kto pracuje powyższym urządzeniem mechanicznym musi być wypoczęty, zdrowy i w dobrej kondycji fizycznej. ie wolno pracować urządzeniem mechanicznym po spożyciu alkoholu, medykamentów, które osłabiają zdolność reagowania lub narkotyków. Opryskiwacz mgławicowy jest przeznaczony do rozprowadzania płynnych środków ochrony upraw przed grzybami i szkodnikami oraz środków chwastobójczych. Do typowego zakresu zastosowania należą uprawy drzew owocowych, jarzyn, ogrodnictwo, plantacje oraz leśnictwo. Stosowanie urządzenia do innych celów jest niedozwolone i może prowadzić do zaistnienia wypadków lub uszkodzenia maszyny. ie należy dokonywać żadnych zmian technicznych produktu także to może prowadzić do wypadków oraz do uszkodzeń urządzenia. ależy stosować tylko takie narzędzia tnące oraz elementy wyposażenia, które zostały dozwolone przez firmę STIHL dla powyższego urządzenia mechanicznego lub, które są technicznie równorzędne. W razie wątpliwości prosimy zwracać się z pytaniami do wyspecjalizowanego dystrybutora. Stosować wyłącznie kwalifikowane narzędzia i wyposażenie. W przeciwnym razie może to doprowadzić do zagrożenia wystąpieniem wypadków lub do uszkodzenia urządzenia. Firma STIHL zaleca stosowanie oryginalnych części zamiennych oraz elementów wyposażenia tej firmy. Właściwości powyższych części zamiennych zostały w optymalny sposób dostosowane do powyższego produktu oraz wymagań określonych przez użytkownika. ie należy dokonywać żadnych zmian technicznych produktu może to prowadzić do wypadków oraz do uszkodzeń urządzenia. Firma STIHL wyklucza jakąkolwiek swoją odpowiedzialność za szkody na osobach lub na rzeczach jakie powstaną w następstwie stosowania niedozwolonych narzędzi roboczych. Urządzenie mechaniczne można włączyć do eksploatacji tylko wtedy, gdy wszystkie jego podzespoły pozostają w 2

5 stanie nieuszkodzonym. ależy zwrócić szczególną uwagę na szczelność pojemnika zawiesiny. Ciśnienie w zbiorniku zawiesiny należy wytwarzać wyłącznie prze pomocy pompy zamontowanej w urządzeniu. ie stosować myjni wysokociśnieniowych do czyszczenia urządzenia. Strumień wody pod wysokim ciśnieniem może prowadzić do uszkodzenia urządzenia. Odzież robocza i sprzęt ochronny Podczas stosowania, napełniania oraz czyszczenia urządzenia należy nosić przepisową odzież roboczą oraz sprzęt ochrony osobistej. ależy także stosować się do wskazówek zamieszczonych w instrukcji użytkowania środka ochrony roślin. Odzież roboczą zanieczyszczoną środkami ochrony roślin należy natychmiast wymienić. Odzież robocza musi spełniać swoją funkcję ochronną, jednakże nie może krępować ruchów. Przy niektórych środkach ochrony roślin należy stosować ubrania ochroinne z nieprzepuszczalnej tkaniny. Przy zabiegach wykonywanych powyżej wysokości głowy należy stosować nakrycie głowy również wykonane z nieprzepuszczalnej tkaniny. ależy także nosić obuwie ochronne z cholewkami, wykonane z nieprzepuszczalnego materiału, odpornego na działanie środka ochrony roślin oraz posiadającego podeszwy o o dobrej przyczepności. ie należy nigdy pracować boso lub nosząc sandały. osić okulary ochronne. Stosować rękawice ochronne wykonane z nieprzepuszczalnej tkaniny, odpornej na działanie środka ochrony roślin. Wdychanie mgły ze środka ochrony roślin może stanowić zagrożenie dla zdrowia. W celu ochrony zdrowia przed skutkami działania środka ochrony roślin a także ochrony przed spowodowaniem reakcji alergicznych należy stosować odpowiednie zabezpieczenia dróg oddechowych. ależy stosować się do wskazówek zamieszczonych w instrukcji użytkowania środka ochrony roślin. Stosowanie środka ochrony roślin Przed każdym zastosowaniem należy dokładnie przeczytać instrukcję użytkowania środka ochrony roślin. ależy bezwzględnie stosować się do polski wskazówek dotyczących mieszaniny, stosowania, środków zabezpieczenia osobistego, przechowywania i usuwania odpadów. ależy przestrzegać ustawowych przepisów dotyczących posługiwania się środkami ochrony roślin. Środki ochrony roślin mogą zawierać składniki szkodliwe dla ludzi, zwierząt, roślin oraz środowiska naturalnego niebezpieczeństwo zatrucia oraz odniesienia obrażeń zagrażających życiu! Środki ochrony roiślin mogą być stosowane wyłącznie przez osoby, które posiadają odpowiednie przygotowanie w zakresie ich stosowania a także odpowiednie przeszkolenie w zakresie udzielenia pierwszej pomocy. Podczas wykonywania robót należy posiadać w pogotowiu instrukcję użytkowania środka ochrony roślin a także etykiety z opakowania, przy pomocy których w razie wypadku można natychmiast udzielić interweniującemu lekarzowi informacji na temat środka ochrony roślin. W razie wypadku należy stosować się do zaleceń zamieszczonych na etykiecie środka ochrony roślin albo w instrukcji użytkowania. Przygotowanie środka ochrony roślin Przy przygotowywaniu zawiesiny należy stosować środek ochrony roślin zgodnie z zaleceniami producenta. 3

6 polski w celu uniknięcia pozostałości niewykorzystanej zawiesiny należy przygotować tylko taką ilość, która będzie niezbędna do wykonania zabiegu różne rodzaje środków ochrony roślin można mieszać ze sobą tylko tak, jak to zostało opisane w instrukcji wskutek niewłaściwego zmieszania mogą powstać trujące pary lub mieszaniny o właściwościach wybuchowych nie należy nigdy rozprowadzać środka ochrony roślin w stanie nierozcieńczonym przygotowanie zawiesiny oraz napełnianie urządzenia należy wykonywać tylko na wolnej przestrzeni lub w pomieszczeniach o dobrej wentylacji apełnianie zbiornika zawiesiną przed napełnieniem zbiornika zawiesiną należy wykonać próbę z zastosowaniem świeżej wody co ma na celu sprawdzenie szczelności wszystkich podzespołów urządzenia podczas napełniania zbiornika wodą z sieci wodociągowej nie należy zanużać końcówki węża napełniającego w zawiesinie podciśnienie w sieci wodociągowej może spowodować zassanie zawiesiny do sieci ustawić urządzenie na równej powierzchni w sposób uniemożliwiający jego przewrócenie nie napełniać zbiornika powyżej znaku maksymalnego napełnienia po zakończeniu napełniania mocno dokręcić zakrętkę zbiornika Zastosowanie tylko na otwartej przestrzeni lub w pomieszczeniach o dobrej wentylacji podczas wykonywania zabiegów z zastosowaniem środków ochrony roślin nie należy jeść, palić tytoniu, nie inhalować oraz nie pić nie przedmuchiwać dysz oraz innych małych podzespołów ustami unikać kontaktu ze środkami ochrony roślin natychmiast wymienić odzież zanieczyszczoną środkami ochrony roślin nie pracować podczas występowania wiatru zbyt wysokie lub zbyt niskie ciśnienie, a trakże niekorzystne warunki pogodowe mogą powodować nieprawidłową koncentrację zawiesiny. Przedawkowanie może prowadzić do zniszczenia uprawy oraz szkód w środowisku naturalnym. Zbyt mała ilość środka może prowadzić do niezadowalających skutków zabiegu ochronnego uprawy. W celu uniknięcia szkód w środowisku naturalnym oraz w celu uzyskania oczekiwanej efektywnośąci zabiegów agrotechnicznych nie należy nigdy pracować urządzeniem:_ stosując ciśnienie o zbyt wysokiej lub zbyt niskiej wartości podczas wiatru przy temperaturze powyżej 25 C w cieniu w warunkach bezpośredniego oddziaływania promieni słonecznych W celu uniknięcia uszkodzenia urządzenia oraz wypadków nie należy nigdy pracować urządzeniem stosując: łatwopalne ciecze środki o działaniu żrącym lub zawierające kwasy ciecze o temperaturze przekraczającej 50 C Przechowywanie Podczas przerw w pracy nie należy pozostawiać urządzenia w warunkach bezpośredniego działania promieniowania słonecznego lub innych źródeł ciepła. nie należy pozostawiać zawiesiny w zbiorniku przez okres dłuższy od jednego dnia zawiesinę przechowywać lub transportować wyłącznie w dozwolonych pojemnikach nie przechowywać zawiesiny w zbiornikach służących do artykułów spożywczych, napojów oraz żywności nie przechowywać zawiesiny razem z artykułami spożywczymi, napojami i żywnością 4

7 uniemożliwić dostęp do zawiesiny dzieciom i zwierzętom przechowywać urządzenie w stanie opróżnionym, czystym oraz bez ciśnienia przechowywać zawiesinę oraz urządzenie w sposób niedostępny dla osób nieupoważnionych przechowywać zawiesinę oraz urządzenie w suchym pomieszczeniu, w warunkach dodatnich temperatur Utylizacja ie należy wylewać pozostałości zawiesiny oraz cieczy służącej do spłukiwania urządzenia do wód otwartych, kanalizacji, rowów melioracyjnych lub przydrożnych, szybów czy systemów drenażowych. pozostałości oraz opróżnione pojemniki należy utylizować zgodnie z lokalnymi przepisami o gospodarce odpadami Transport urządzenia Podczas transportu pojazdami mechanicznymi: zabezpieczyć urządzenie przed przewróceniem i uszkodzeniem zbiornik zawiesiny musi zostać opróżniony i oczyszczony Trzymanie i prowadzenie urządzenia Trzymać urządzenie prawą lub lewą ręką za rękojeść. trzymać urządzenie w pozycji pionowej niebezpieczeństwo odniesienia obrażeń wskutek wypływu zawiesiny! Podczas pracy ie należy nigdy kierować strumienia mgły w stronę innych osób niebezpieczeństwo odniesienia obrażeń! Ostrożnie na śliskich oraz mokrych powierzchniach, na śniegu, na pochyłościach i na nierównym terenie itp. niebezpieczeństwo poślizgnięcia! Zwracać uwagę na przeszkody: śmieci, pieńki drzew, korzenie, wykroty niebezpieczeństwo potknięcia! ie pracować stojąc na drabinie a także na niestabilnym podłożu. W odpowiednim czasie robić przerwy w pracy. ależy zapobiegać zmęczeniu i utracie sił niebezpieczeństwo zaistnienia wypadku! 551BA010 K polski Pracować w spokojny i przemyślany sposób; tylko w warunkach dobrej widoczności. ie stwarzać zagrożenia dla innych osób. ie pracować w pobliżu przewodów energetycznych znajdujących się pod napięciem niebezpieczeństwo utraty życia wskutek porażenia prądem! Po zakończeniu pracy Po zakończeniu pracy dokładnie oczyścić urządzenie, ręce, twarz oraz jeżeli zachodzi potrzeba również odzież. Ludzi oraz zwierzęta należy trzymać z dala od powierzchni, na której wykonano zabieg powtórnie mogą tam one wejść dopiero po pełnym wyschnięciu środka ochrony roślin. Obsługa techniczna i naprawy Wykonywać należy tylko te przeglądy okresowe i naprawy, które zostały opisane w Instrukcji użytkowania. Wykonanie wszystkich innych robót należy zlecić wyspecjalizowanemu dystrybutorowi. Firma STIHL zaleca zlecanie wykonywania czynności obsług okresowych i napraw wyłącznie autoryzowanym dystrybutorom tej firmy. Autoryzowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia Informacje techniczne. Stosować wyłącznie kwalifikowane części zamienne. W przeciwnym razie może to doprowadzić do zagrożenia wystąpieniem wypadków lub do uszkodzenia urządzenia. W razie 5

8 polski wątpliwości prosimy zwracać się z pytaniami do wyspecjalizowanego dystrybutora. apełnianie zbiornika zawiesiną Opryskiwanie mgławicowe Firma STIHL zaleca stosowanie oryginalnych części zamiennych tej firmy. Właściwości techniczne tych podzespołów zostały w optymalny sposób dostosowane do urządzenia oraz do wymagań stawianych przez użytkownika. aprawy oraz czynności obsługi technicznej należy wykonywać wyłącznie przy czystym, całkowicie opróżnionym urządzeniu, które nie znajduje się pod ciśnieniem. Podczas czyszczeni zbiornika zawiesiny, systemu rurek i przewodów należy zwracać uwagę na to, żeby wypływające pozostałości cieczy nie zagroziły niczyjemu bezpieczeństwu niebezpieczeństwo odniesienia obrażeń! zbiornik zawiesiny ustawić na równej powierzchni zatankować dokładnie wymieszaną zawiesinę nie należy przekraczać maksymalnej ilości napełniania, która wynosi 1,6 litra (strzałka) 551BA001 K Przed rozpoczęciem oprysku mgławicowego wybrać dyszę w zależności od przyjętej ilości do rozprowadzenia Ilość do rozprowadzenia: Dysza (czarna) Dysza (pomarańczowa / cz arna) zamontować dyszę na głowicy natryskowej cm 3 /min 250 cm 3 /min 551BA011 K 551BA012 K założyć pokrywkę i mocno zakręcić poruszać równomiernie trzpieniem pompy (1) w kierunku do góry i do dołu po wykonaniu około 20 do 30 cykli zostanie wskutek tego wytworzone ciśnienie robocze 6

9 w celu wyregulowania strumienia opryskowego obracać dyszę (2) (delikatny strumień lub oprysk mgławicowy) Przed aktywacją funkcji oprysku mgławicowego sprawdzić funkcję ciśnieniowego zaworu nadmiarowego. 2 3 Uchwycić trzpień (3) na ciśnieniowym zaworze nadmiarowym i pociągnąć go krótko w kierunku do góry. z ciśnieniowego zaworu nadmiarowego musi ulotnić się powietrze 551BA013 K 551BA014 K Opryskiwanie mgławicowe wcisnąć dźwignię (1) Przy spadającym ciśnieniu należy poruszać równomiernie trzpieniem pompy do góry i do dołu. Po około 15 cyklach pompowania zostaje ponownie odtworzone ciśnienie robocze 1 551BA015 K Po zakończeniu opryskiwania mgławicowego 3 polski uchwycić trzpień (3) na ciśnieniowym zaworze nadmiarowym i wyciągnąć go w kierunku do góry aż nastąpi całkowite zlikwidowanie ciśnienia w zbiorniku zawiesiny opróżnić zbiornik zawiesiny w miejscu o dobrej cyrkulacji powietrza zawiesinę należy utylizować zgodnie z obowiązującymi przepisami oraz zasadami ochrony środowiska naturalnego stosować się przy tym do wskazówek producenta środka ochrony roślin wypłukać zbiornik zawiesiny czystą wodą napełnić zbiornik zawiesiny czystą wodą, pompować i opróżniać go poprzez natrysk aż do całkowitego opróżnienia i zlikwidowania ciśnienia nie należy przechowywać zbiornika zawiesiny pod ciśnieniem oraz w stanie napełnionym zawiesiną Przy częstym użytkowaniu należy nasmarować tłok pompy 551BA014 K 7

10 polski Zasadnicze podzespoły urządzenia Rękojeść 2 Mocowanie dyszy 3 Dźwignia 4 Trzpień pompy 5 Dysza 6 Ciśnieniowy zawór nadmiarowy 7 Pokrywa 8 Pompa 9 Rura zasysająca 10 Pierścień uszczelniający 11 Pojemnik zawiesiny BA009 K 8

11 polski Dane techniczne Certyfikat jakościowy Ilość do rozprowadzenia: Dysza (czarna) 150 cm 3 /min Dysza (pomarańczowa / cz arna) 250 cm 3 /min Pojemność zbiornika: 1,6 litra Ciężar: 0,6 kg 000BA025 LÄ Wszystkie produkty firmy STIHL spełniają najwyższe wymagania w zakresie jakości. W wyniku procesu certyfikacyjnego przeprowadzonego przez niezależne stowarzyszenie zaświadcza się, że wszystkie produkty firmy STIHL spełniają w zakresie projektowania, opracowania materiałów, produkcji, montażu, dokumentacji i obsługi technicznej, rygorystyczne wymagania międzynarodowej normy ISO 9001 dla Systemów Zarządzania Jakościowego 9
