1 SPECYFIKACJE TECHNICZNE SST 03 OBIEKT : Posesja siedziby Zarządu Cmentarzy Komunalnych we Wrocławiu ZLECAJĄCY: Zarząd Cmentarzy Komunalnych z siedzibą we Wrocławiu przy Placu Strzeleckim 19/21.. ROBOTY CIESIELSKIE (Kod CPV ) 1

2 1.SPECYFIKACJA TECHNICZNA wykonania i odbioru robót budowlanych 1. Wstęp 1.1. Przedmiot specyfikacji Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru konstrukcji drewnianych osłony śmietnika na ścianie budynku nr 17,, pergoli przysłony parkingu na ścianie niskiego budynku biurowego Zakres robót objętych specyfikacją Roboty których dotyczy specyfikacja obejmują, wszystkie czynności umożliwiające i mające na celu wykonanie i montaż konstrukcji drewnianych wymienionych j.w. 2. Wymagania dotyczące właściwości wyrobów budowlanych 2.1. Drewno Do konstrukcji drewnianych stosuje się drewno iglaste klasy C27 zabezpieczone przed szkodnikami biologicznymi i ogniem. Preparaty do nasycania drewna należy stosować zgodnie z instrukcja, ITB - Instrukcja techniczna w sprawie powierzchniowego zabezpieczenia drewna budowlanego przed szkodnikami biologicznymi i ogniem. 2

3 2.2. Dopuszczalne wady tarcicy a)płaszczyzn 30 mm - dla grubości do 38 mm, 10 mm - dla grubości do 75 mm b)boków 10 mm - dla szerokości do 75 mm, 5 mm - dla szerokości > 250 mm Wichrowatość 6% szerokości Krzywizna poprzeczna 4% szerokości Rysy, falistość rzazu dopuszczalna w granicach odchyłek grubości i szerokości elementu. Nierówność płaszczyzn - płaszczyzny powinny być wzajemnie równoległe, boki prostopadłe, odchylenia w granicach odchyłek. Nieprostopadłość niedopuszczalna Wilgotność drewna stosowanego na elem. konstrukcyjne powinna wynosić nie więcej niż: dla konstrukcji na wolnym powietrzu - 23% dla konstrukcji chronionych przed zawilgoceniem - 20% Tolerancje wymiarowe tarcicy a) odchyłki wymiarowe desek powinny być nie większe: *w długości: do + 50 mm lub do -20 mm dla 20% ilości *w szerokości: do +3 mm lub do -1 mm *w grubości: do +1 mm lub do -1 mm b)odchyłki wymiarowe bali jak dla desek c)odchyłki wymiarowe łat nie powinny być większe: dla łat o grubości do 50 mm: w grubości: +1 mm i -1 mm dla 20% ilości w szerokości: +2 mm i -1 mm dla 20% ilości dla łat o grubości powyżej 50 mm: w szerokości: +2 mm i -1 mm dla 20% ilości w grubości: +2 mm i -1 mm dla 20% ilości d) odchyłki wymiarowe krawędziaków na grubości i szerokości nie powinny być większe niż +3 mm i -2mm. e) odchyłki wymiarowe belek na grubości i szerokości nie powinny być większe niż +3 mm i -2mm Łączniki Gwoździe. Należy stosować: gwoździe okrągłe wg BN-70/ Śruby. Należy stosować: Śruby z łbem sześciokątnym wg PN-EN - ISO 4014:2002 Śruby z łbem kwadratowym wg PN-88/M Nakrętki. Należy stosować: Nakrętki sześciokątne wg PN-EN-ISO 4034:2002 Nakrętki kwadratowe wg PN-88/M Podkładki pod śruby należy stosować: Podkładki kwadratowe wg PN-59/M Wkręty do drewna należy stosować: Wkręty do drewna z łbem sześciokątnym wg PN-85/M Wkręty do drewna z łbem stożkowym wg PN-85/M Wkręty do drewna z łbem kulistym wg PN-85/M

4 2.6. Środki ochrony drewna Do ochrony drewna przed grzybami, owadami oraz zabezpieczające przed działaniem ognia powinny być stosowane wyłącznie środki dopuszczone do stosowania decyzja, nr 2/ITB-ITD/87 z r. a)środki do ochrony przed grzybami i owadami, b)środki do zabezpieczenia przed sinizna, i pleśnieniem, c)środki zabezpieczające przed działaniem ognia SPRZĘT. Do transportu i montażu konstrukcji należy używać dowolnego sprzętu TRANSPORT. Materiały i sprzęt mogą być przewożone dowolnymi środkami transportu sposób zabezpieczający je przed uszkodzeniem. Należy je umieścić równomiernie na całej powierzchni ładunkowej i zabezpieczyć przed spadaniem lub przesuwaniem. Sposób składowanie. 5.0.WYKONANIE ROBÓT Wstęp. Ogólne warunki wykonania robót zgodnie z STWO Szczegółowe zasady wykonania robót. Roboty należy prowadzić zgodnie z dokumentacją techniczną przy udziale środków, które zapewnią osiągnięcie projektowanej wytrzymałości, układu geometrycznego i wymiarów konstrukcji. Połączenie elementów drewnianych wykonać na śruby. Śruby powinny być wkręcane w uprzednio nawierconych otworach. Styki drewna z metalem bądź murem powinny być zaizolowane przekładkami z papy izolacyjnej. Przekroje i rozmieszczenia elementów powinno być zgodne z dokumentacją techniczna. Przy wykonywaniu jednakowych elementów stosować wzorniki z ostruganych desek lub sklejki. Dokładność wykonania wzornika powinna wynosić do 1cm. Długość elementów wykonanych według wzornika nie powinna się różnić od projektowanych więcej jak 0,5 cm. Dopuszcza się następujące odchyłki: *w rozstawie belek lub krokwi: *do 2 cm w osiach rozstawu belek *do 1 cm w osiach rozstawu krokwi *w długości elementu do 20 mm *w odległości między węzłami do 5 mm *w wysokości do 10 mm do łączenia elementów konstrukcyjnych należy stosować złącza ciesielskie ( poprzez odpowiednie zacięcie) wzdłużne poziome lub pionowe oraz złącza wrębowe, każde złącza winno być dodatkowo wzmacniane połączeniem śrubowym poprzez zastosowanie śrub gwintowanych ocynkowanych klasy min. M5,8 i średnicy 16mm z odpowiednimi podkładkami. Dopuszcza się stosowanie tzw. systemowych łączników ciesielskich jednakże sposób ich zamontowania oraz ich dobór winien być uzgodniony z projektantem oraz nadzorem inwestorskim poprzez formalne wystąpienie na piśmie Wykonawcy robót. Przykłady wykonania tradycyjnych złączy ciesielskich w remontowanych dachach o konstrukcji drewnianej 4

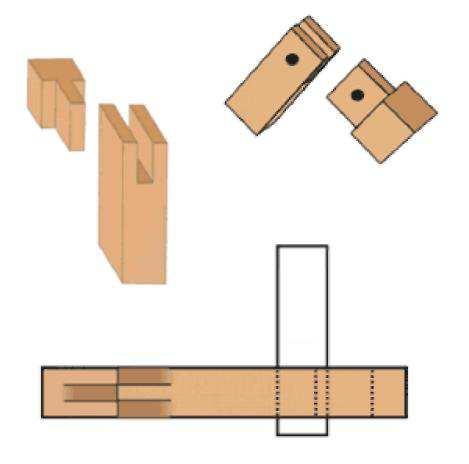

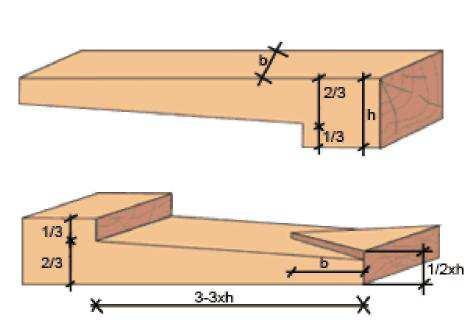

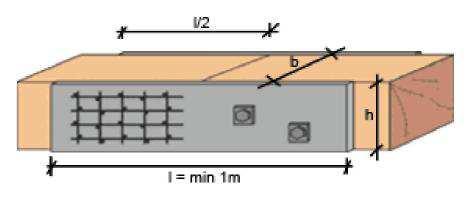

5 Rys. 1 Rys. 2 Rys. 3. Złącze elementów rozciąganych na nakładkę skośną z zazębieniem Rys. 4 5

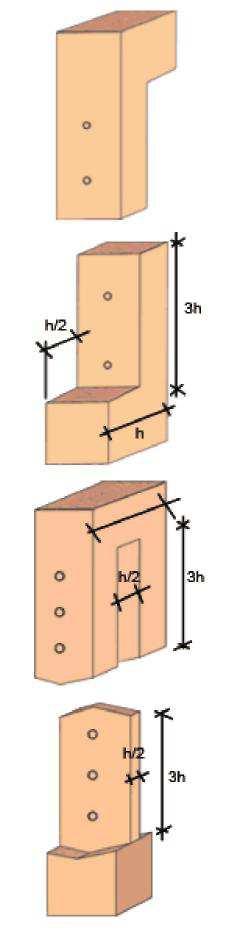

6 Rys. 5 Rys. 6 Przykłady złączy wrębowych a) na wręb wzajemny b) na nakładkę c) na czop d) klamra ciesielska Tradycyjne konstrukcje dachowe są wykonane na ogół z drewna iglastego z takich gatunków jak sosna, świerk czy jodła i składają się z elementów konstrukcyjnych jak: krokwie, płatwy, słupy, kleszcze i jętki. By prawidłowo połączyć ze sobą te elementy w konstrukcję więźby, należy wykonać prawidłowe złącza ciesielskie. Każde złącze ciesielskie czy inżynierskie ma swój kształt i wymiary i jest wzmocnione dodatkowym elementem ( kołek, śruba, klamra ), który ma obowiązek uniemożliwienie przesuwania się względem siebie połączonych ze sobą elementów konstrukcyjnych. Podstawowe złącza ciesielskie można podzielić na ; 6

7 -złącza wzdłużne poziome i pionowe, złącza poprzeczne pod kątem prostym i ukośnym, złącza narożne, złącza na wrąb pod kątem, Poszczególne elementy składowe połączenia muszą być tak wykonane, aby jak najmniej obniżały wytrzymałość drewna w połączeniu, które z reguły jest obniżone od %. Stąd połączenie musi być wykonane dokładnie. Wręby w połączeniach nie mogą być głębsze niż 1/3 wysokości przekroju. Gwoździe, podkładki i klamry powinne być wbite w drewno. ZŁĄCZA WZDŁUŻNE POZIOME Złącza wzdłużne służą do łączenia elementów konstrukcyjnych na długość. Najczęściej stosowanym złączem na długość jest złącze na styk ukośny, klinowy lub na nakładkę skośną zwany również zamkiem skośnym ( rys.. 2 ). Wszystkie złącza pracujące na rozciąganie ( rys. 3 ) powinny być dodatkowo ściągnięte śrubami względnie klamrami, nakładkami z płaskowników lub drewna ( rys. 4 ). Słupy prostokątne lub okrągłe mogą być łączone na długość przy pomocy złączy na zakładkę lub zwidłowanie ( rys. 5 ). W praktyce ciesielskiej powszechnie stosowane są złącza wrębowe ( rys.6 ) np. na zakładkę (a ), na wrąb wzajemny ( b ) lub na czop ( c ). Złącze w postaci metalowej klamry ciesielskiej ( d ) (rys. 6 ) należy również do złącz wzdłużnych i kątowych, jest nadal w praktyce często stosowane. Klamra powinna być wykonana ze stali zbrojeniowej, prętu kwadratowego lub okrągłego o średnicy mm długości 30-50cm oraz długości ramion klamry od 6-10 średnic pręta z którego klamra została wykonana. ZŁĄCZA NAROŻNE I WRĘBOWE POD KĄTEM Krokwie to elementy konstrukcyjne. które dźwigają całe poszycie dachowe. Stąd ich złącza należą do złącz narożnych, wykonanych pod kątem, najczęściej w połączeniu z murłatami. Podstawowe złącza krokwi to złącza krokwi w połączeniu z kalenicą na zwidłowanie (rys. 7 ), złącze krokwi na zakładkę ( rys. 8 ),złącze krokwi na płatwi w kalenicy (rys.9) oraz złącze krokwi z murłatą na siodełko ( rys. 10 ). Krokwie nie należy łączyć na długość, jedynie można łączyć w miejscach podpartych przez tak zwane sztukowanie, na zamek ukośny lub z płatwią pośrednią mijankowe. Połączenia zaciosowe należą również do często stosowanych złącz ciesielskich. Można stosować różne rodzaje wrębów zaciosowych np.wrąb czołowy pojedynczy, pośredni, podporowy czy czołowy podwójny ( rys. 11 ). Każdy wrąb zaciosowy powinien być wzmocniony dodatkowym zabezpieczeniem, by zachować jak największą jego stabilność połączeniową np. śruby ściągające, bolce utrzymujące czy nakładki ( rys. 12 ). W publikacji tej przedstawiłem podstawowe złącza ciesielskie przy pomocy których można łączyć ze sobą poszczególne elementy konstrukcyjne w podzespoły konstrukcyjne zwane wiązarami np. w wiązary krokwiowe, jętkowe, wieszarowe czy wiązary płatwiowo- kleszczowe. Te ostatnie w zależności od rozpiętości mogą być jednowieszakowe lub dwuwieszakowe. Szersze informacje na temat wiązarów i ich budowy oraz nowoczesnych połączeń konstrukcyjnych, metalowych ( fot. 2 ) będą przedmiotem oddzielnych publikacji. Rys. 7 Złącze krokwi na zawidłowanie 7

8 Rys. 8 Złączę krokwi na zakładkę prostą Rys. 9 Złączę krokwi na płatwi w kalenicy Rys. 10 Złączę krokwi z murłaty za pomocą siodełka 8

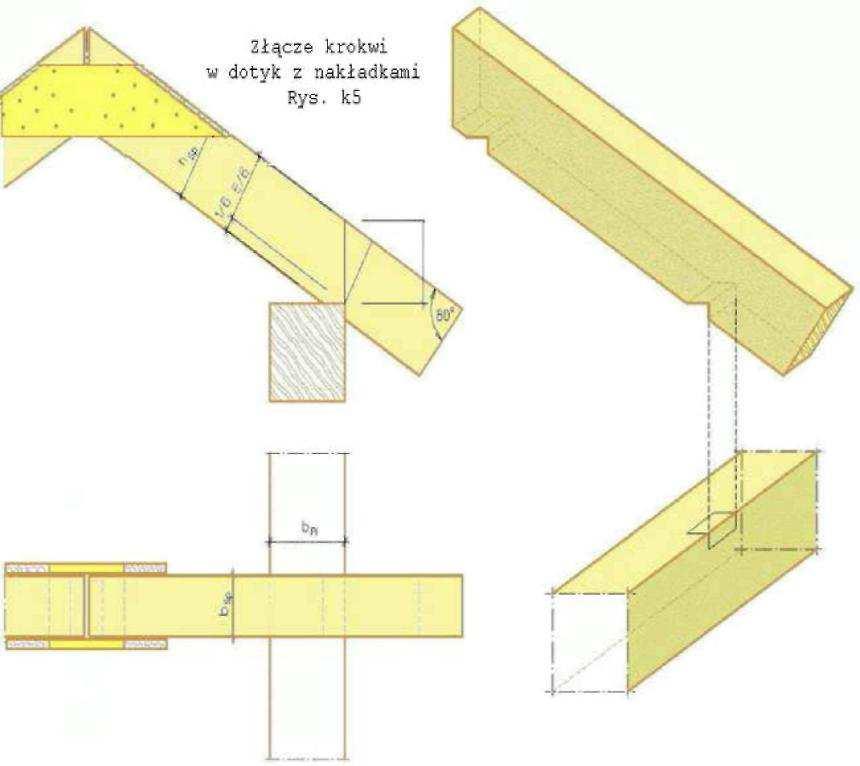

9 Rys. 12 Połączenie zaciosowe Rys. 13 Wzmocnienie połączeń zaciosowych Złącze krokwi w dotyk z nakładkami 6.0. KONTROLA JAKOŚCI ROBÓT. Sprawdzenie jakości: wbudowanych materiałów, wykonania elementów przed ich zmontowaniem, gotowej konstrukcji. Kontrolę jakości przeprowadza Inspektor Nadzoru bieżąc podczas wykonywania prac. 9

10 7.0.PODSTAWA PŁATNOŚCI. 7.1.Ustalenia ogólne. Podstawą płatności będą warunki zawarte w umowie między Zamawiającym a Wykonawcą- ryczałtowa cena końcowa podana w ofercie przez Wykonawcę a zaakceptowana przez Zamawiającego. 8. PRZEPISY ZWIĄZANE -Ustawa z dnia 7 lipca 1994 Prawo budowlane Dz. U. z 2013 poz. 1409, - Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji, technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202, poz.2072) 10
