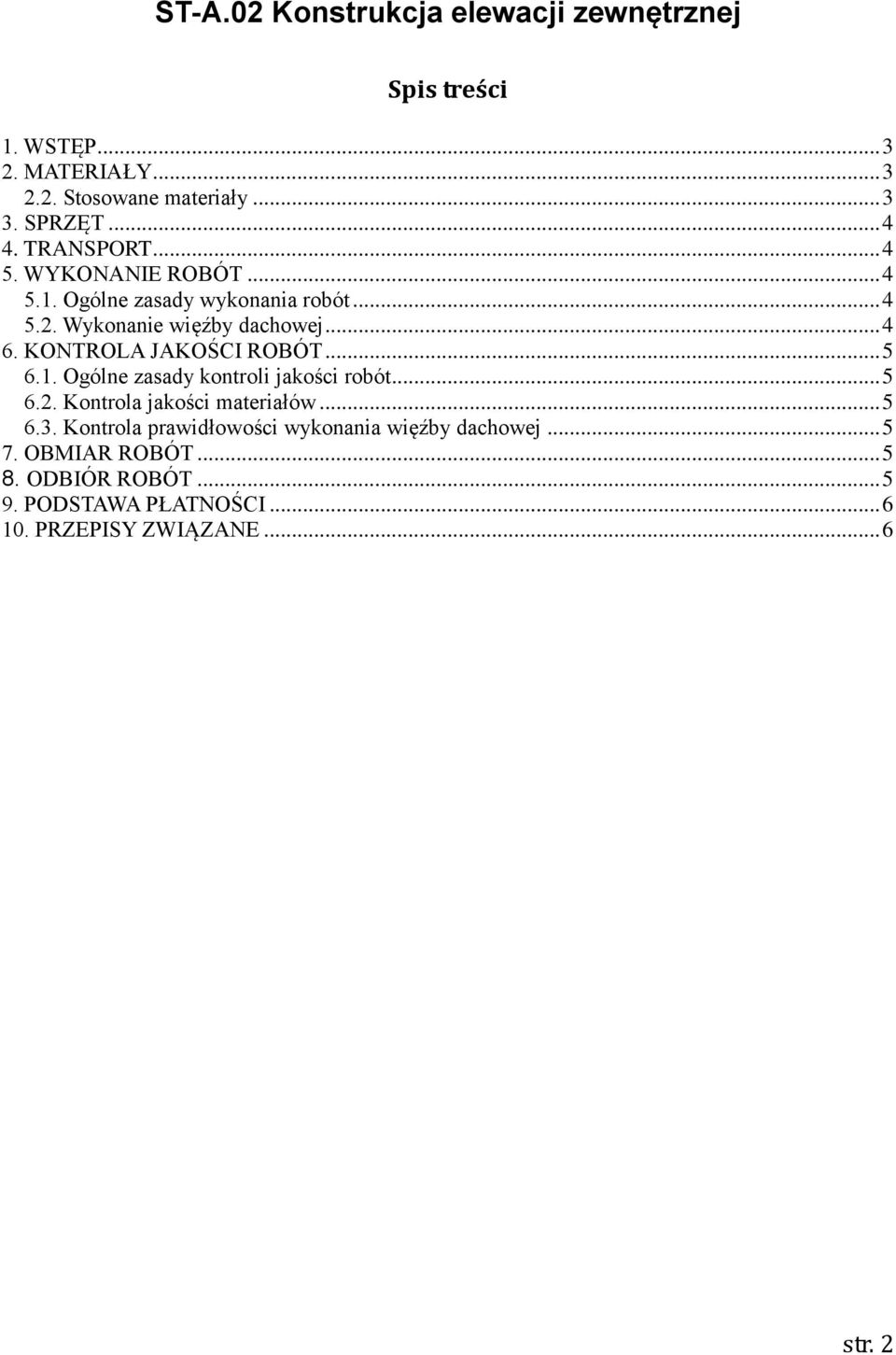

1 ST-A.02 Konstrukcja elewacji zewnętrznej Spis treści 1. WSTĘP MATERIAŁY Stosowane materiały SPRZĘT TRANSPORT WYKONANIE ROBÓT Ogólne zasady wykonania robót Wykonanie więźby dachowej KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Kontrola jakości materiałów Kontrola prawidłowości wykonania więźby dachowej OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE... 6 str. 2

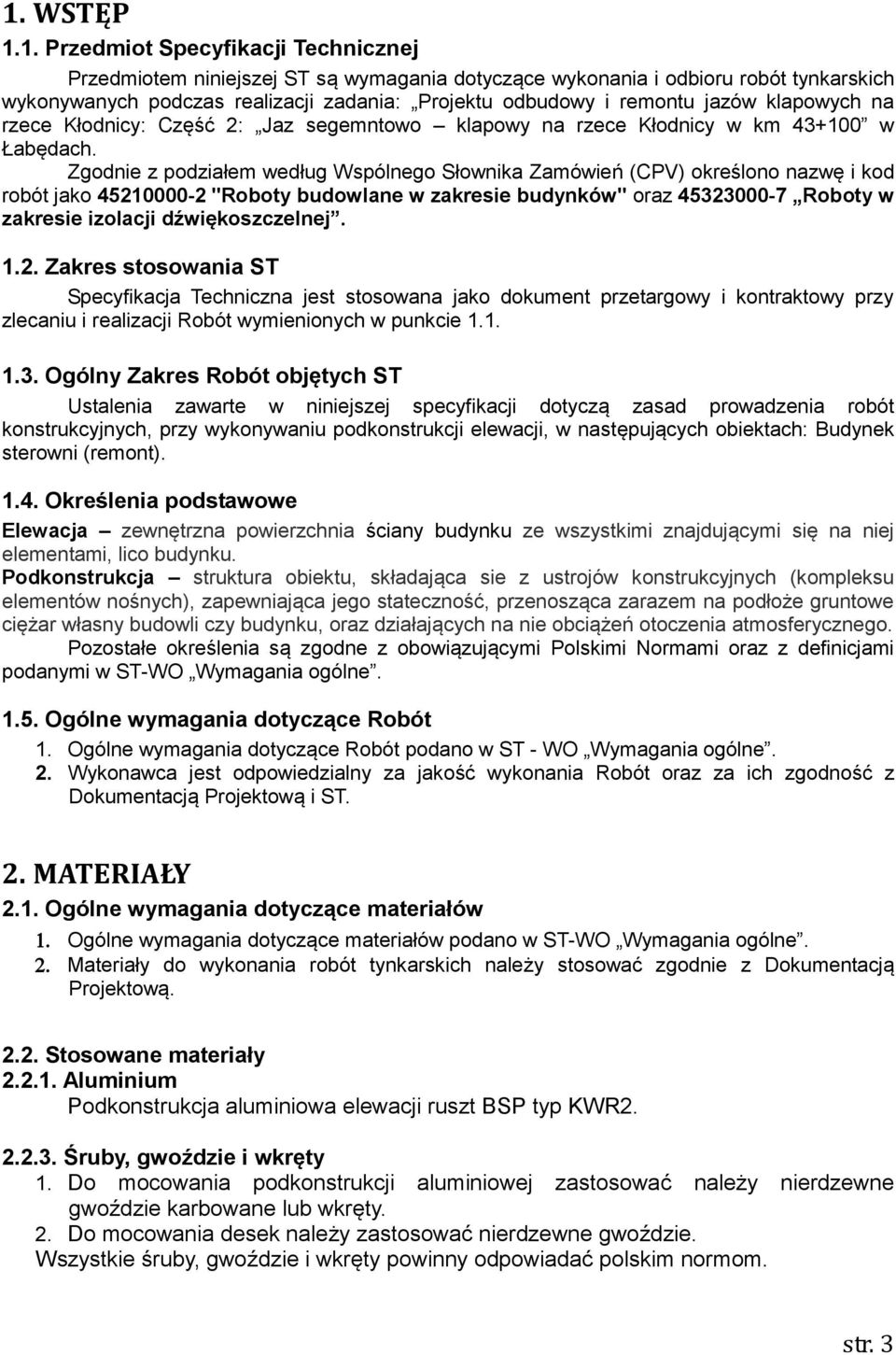

2 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru robót tynkarskich wykonywanych podczas realizacji zadania: Projektu odbudowy i remontu jazów klapowych na rzece Kłodnicy: Część 2: Jaz segemntowo klapowy na rzece Kłodnicy w km w Łabędach. Zgodnie z podziałem według Wspólnego Słownika Zamówień (CPV) określono nazwę i kod robót jako "Roboty budowlane w zakresie budynków" oraz Roboty w zakresie izolacji dźwiękoszczelnej Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w punkcie Ogólny Zakres Robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót konstrukcyjnych, przy wykonywaniu podkonstrukcji elewacji, w następujących obiektach: Budynek sterowni (remont) Określenia podstawowe Elewacja zewnętrzna powierzchnia ściany budynku ze wszystkimi znajdującymi się na niej elementami, lico budynku. Podkonstrukcja struktura obiektu, składająca sie z ustrojów konstrukcyjnych (kompleksu elementów nośnych), zapewniająca jego stateczność, przenosząca zarazem na podłoże gruntowe ciężar własny budowli czy budynku, oraz działających na nie obciążeń otoczenia atmosferycznego. Pozostałe określenia są zgodne z obowiązującymi Polskimi Normami oraz z definicjami podanymi w ST-WO Wymagania 1.5. Ogólne wymagania dotyczące Robót 1. Ogólne wymagania dotyczące Robót podano w ST - WO Wymagania 2. Wykonawca jest odpowiedzialny za jakość wykonania Robót oraz za ich zgodność z Dokumentacją Projektową i ST. 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów podano w ST-WO Wymagania Materiały do wykonania robót tynkarskich należy stosować zgodnie z Dokumentacją Projektową Stosowane materiały Aluminium Podkonstrukcja aluminiowa elewacji ruszt BSP typ KWR Śruby, gwoździe i wkręty 1. Do mocowania podkonstrukcji aluminiowej zastosować należy nierdzewne gwoździe karbowane lub wkręty. 2. Do mocowania desek należy zastosować nierdzewne gwoździe. Wszystkie śruby, gwoździe i wkręty powinny odpowiadać polskim normom. str. 3

3 3. SPRZĘT 1. Ogólne wymagania dotyczące Sprzętu podano w ST - WO Wymagania 2. Roboty związane z wykonaniem podkonstrukcji elewacji wykonane będą ręcznie, przy pomocy wymienionego sprzętu pomocniczego: Rusztowania; ręczna, tarczowa pilarka elektryczna, Ø tarczy 150 mm; zestaw narzędzi ciesielskich; zestaw narzędzi dekarskich; młotki, wkrętaki, obcęgi; narzędzia pomiarowe. Sprzęt powinien być stale utrzymywany w dobrym stanie technicznym. Wykonawca powinien również dysponować sprawnym sprzętem rezerwowym, umożliwiającym prowadzenie Robót w przypadku awarii sprzętu podstawowego. 4. TRANSPORT Ogólne wymagania dotyczące Transportu podano w ST - WO Wymagania Transport elementów drewnianych powinien odbywać się środkami przystosowanymi do tego celu. Przewożone elementy powinny być zabezpieczone przed uszkodzeniami, zanieczyszczeniem oraz opadami deszczowymi. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne wymagania dotyczące wykonania Robót podano w ST - WO Wymagania 5.2. Wykonanie więźby dachowej 1. Roboty należy prowadzić tylko przy bezdeszczowej pogodzie. 2. Przekroje i rozmieszczenie elementów więźby powinny być zgodne z Dokumentacją Projektową. 3. Konstrukcję należy montować na roboczych pomostach montażowych wykonywanych na wyrównanym i wypoziomowanym podłożu, zabezpieczonym przed osiadaniem podczas robót. 4. Gotowa konstrukcja powinna być przechowywana w osłoniętych pomieszczeniach lub zabezpieczona przed opadami atmosferycznymi (np. przez osłonięcie folią). Powinny być ułożone na podkładach w stosy i rozdzielone przekładkami. 5. Konstrukcja powinna być zabezpieczona przed mechanicznymi uszkodzeniami w czasie transportu. Elementy powinny być połączone przed załadowaniem, a po wyładowaniu należy usunąć ewentualne uszkodzenia i rozlutowania połączeń. 6. Przed podnoszeniem konstrukcji należy zabezpieczyć ją przed wyboczeniem lub zwichrowaniem, a węzły przed rozlutowaniem połączeń i przesuwem w płaszczyźnie lub poza płaszczyzną konstrukcji. 7. Elementy smukłe, należy przed podniesieniem czasowo usztywnić dodatkowymi prętami, rozpórkami, uchwytami itp. 8. Podczas transportu konstrukcji na miejsce ułożenia, we wszystkich prętach powinny występować siły nie większe niż otrzymane z obliczeń statycznych. Należy zadbać, aby nie została naruszona sztywność węzłów. 9. Miejsca zaczepienia uchwytów linowych powinny być zabezpieczone przed uszkodzeniami mechanicznymi za pomocą podkładek. str. 4

4 10. Do połączeń należy używać rodzaj łączników zgodny z Dokumentacją Projektową. 11. W połączeniach krzyżowych złącza należy umieszczać w sposób diagonalny (po przekątnej), minimalizując wpływ sił skręcających. 12. W złączach kątowych, gwoździe w poziomym ramieniu kątownika należy umieszczać jak najbliżej zagięcia złącza tak, aby nie następowało wyciąganie gwoździ. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót 1. Ogólne wymagania dotyczące kontroli jakości Robót podano w ST WO Wymagania 2. Badania w czasie wykonywania Robót polegają na sprawdzeniu zgodności ich wykonywania z Dokumentacją Projektową oraz z wymaganiami przedstawionymi w punkcie 5 niniejszego opracowania Kontrola jakości materiałów Badania należy przeprowadzać pośrednio na podstawie zapisów w dzienniku budowy i innych dokumentów stwierdzających zgodność użytych materiałów z wymaganiami Dokumentacji Projektowej, Specyfikacji Technicznej i powołanymi normami Kontrola prawidłowości wykonania więźby dachowej Badania obejmują: 1. Sprawdzenie pomostu roboczego i naniesionego na nim zarysu montowanej konstrukcji 2. Sprawdzenie wymiarów konstrukcji przed trwałym wbudowaniem 3. Sprawdzenie konstrukcji po trwałym zamocowaniu Należy sprawdzić: kształt i główne wymiary konstrukcji, prawidłowość oparcia konstrukcji na podporach i rozstawu elementów składowych, prawidłowość złączy między elementami konstrukcji, dopuszczalność odchyłek wymiarowych oraz odchyleń od kierunku poziomego i pionowego. 7. OBMIAR ROBÓT Ogólne wymagania dotyczące obmiaru Robót podano w ST - WO Wymagania Jednostki obmiarowe: m 3 wykonanej więźby dachowej 8. ODBIÓR ROBÓT 1. Ogólne wymagania dotyczące odbioru Robót podano w ST - WO Wymagania 2. Odbiór końcowy robót następuje po przeprowadzeniu następujących odbiorów częściowych. str. 5

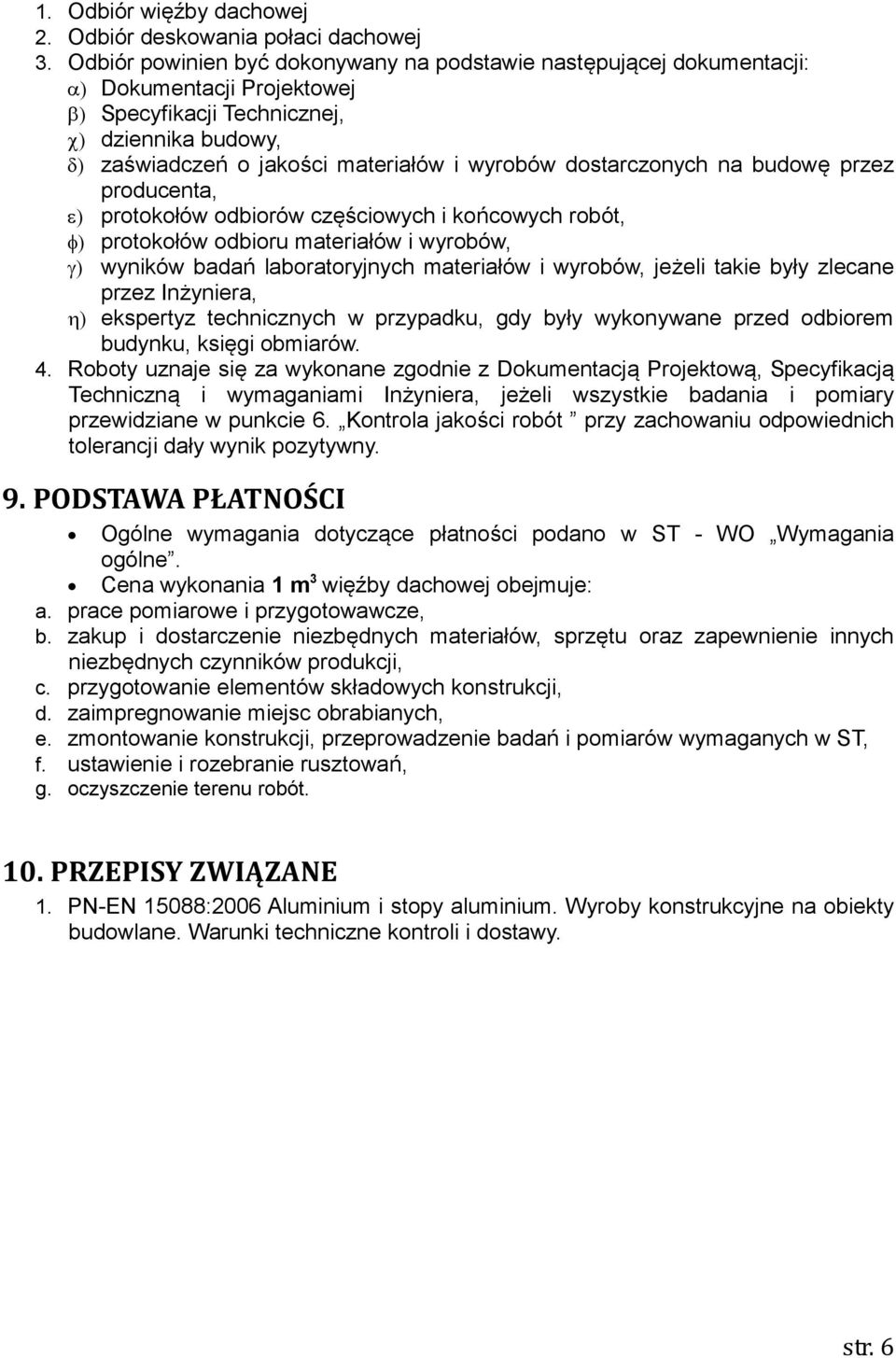

5 1. Odbiór więźby dachowej 2. Odbiór deskowania połaci dachowej 3. Odbiór powinien być dokonywany na podstawie następującej dokumentacji: Dokumentacji Projektowej Specyfikacji Technicznej, dziennika budowy, zaświadczeń o jakości materiałów i wyrobów dostarczonych na budowę przez producenta, protokołów odbiorów częściowych i końcowych robót, protokołów odbioru materiałów i wyrobów, wyników badań laboratoryjnych materiałów i wyrobów, jeżeli takie były zlecane przez Inżyniera, ekspertyz technicznych w przypadku, gdy były wykonywane przed odbiorem budynku, księgi obmiarów. 4. Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową, Specyfikacją Techniczną i wymaganiami Inżyniera, jeżeli wszystkie badania i pomiary przewidziane w punkcie 6. Kontrola jakości robót przy zachowaniu odpowiednich tolerancji dały wynik pozytywny. 9. PODSTAWA PŁATNOŚCI Ogólne wymagania dotyczące płatności podano w ST - WO Wymagania Cena wykonania 1 m 3 więźby dachowej obejmuje: a. prace pomiarowe i przygotowawcze, b. zakup i dostarczenie niezbędnych materiałów, sprzętu oraz zapewnienie innych niezbędnych czynników produkcji, c. przygotowanie elementów składowych konstrukcji, d. zaimpregnowanie miejsc obrabianych, e. zmontowanie konstrukcji, przeprowadzenie badań i pomiarów wymaganych w ST, f. ustawienie i rozebranie rusztowań, g. oczyszczenie terenu robót. 10. PRZEPISY ZWIĄZANE 1. PN-EN 15088:2006 Aluminium i stopy aluminium. Wyroby konstrukcyjne na obiekty budowlane. Warunki techniczne kontroli i dostawy. str. 6
